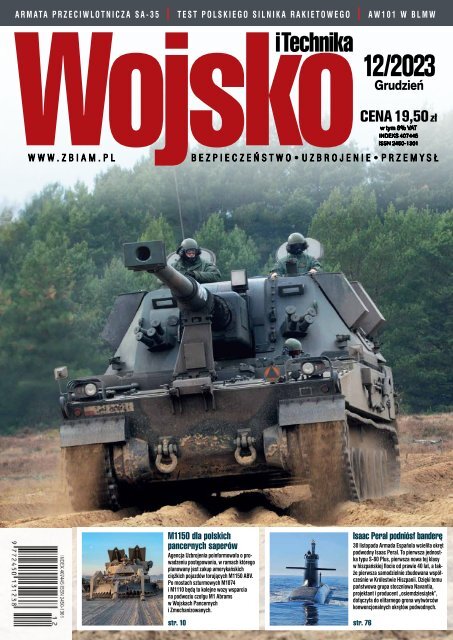

Na okładce: 155 mm armatohaubica samobieżna Krab.

Fot. Andrzej Kiński.

Redakcja

Andrzej Kiński – redaktor naczelny

andrzej.kinski@zbiam.pl

Adam M. Maciejewski

adam.maciejewski@zbiam.pl

Tomasz Grotnik

tomasz.grotnik@zbiam.pl

Marcin Wiącek

marcin.wiacek@zbiam.pl

Korekta

Monika Gutowska, zespół redakcyjny

Redakcja techniczna

Wiktor Grzeszczyk

Stali współprawcownicy

Piotr Abraszek, Jarosław Brach, Marcin Chała,

Robert Czulda, Miroslav Gyűrösi, Jerzy Gruszczyński,

Przemysław Juraszek, Bartłomiej Kucharski,

Hubert Królikowski, Marek Łaz, Krzysztof Nicpoń,

Andrzej Nitka, Łukasz Pacholski, Łukasz Prus,

Paweł Przeździecki, Tomasz Szulc,

Tomasz Wachowski, Michal Zdobinsky, Gabor Zord

Wydawca

Zespół Badań i Analiz Militarnych Sp. z o.o.

ul. Anieli Krzywoń 2/155, 01-391 Warszawa

office@zbiam.pl

Biuro

ul. Bagatela 10 lok. 17, 00-585 Warszawa

Dział reklamy i marketingu

Andrzej Ulanowski

andrzej.ulanowski@zbiam.pl

Dystrybucja i prenumerata


Reklamacje


Prenumerata

realizowana przez Ruch S.A:

Zamówienia na prenumeratę w wersji

papierowej i na e-wydania można składać

bezpośrednio na stronie

www.prenumerata.ruch.com.pl

Ewentualne pytania prosimy kierować

na adres e-mail: prenumerata@ruch.com.pl

lub kontaktując się z Telefonicznym

Biurem Obsługi Klienta pod numerem:

801 800 803 lub 22 717 59 59

– czynne w godzinach 7.00–18.00.

Koszt połączenia wg taryfy operatora.

Copyright by ZBiAM 2023

All Rights Reserved.

Wszelkie prawa zastrzeżone

Przedruk, kopiowanie oraz powielanie na inne

rodzaje mediów bez pisemnej zgody Wydawcy

jest zabronione. Materiałów niezamówionych,

nie zwracamy. Redakcja zastrzega sobie prawo

dokonywania skrótów w tekstach, zmian tytułów

i doboru ilustracji w materiałach niezamówionych.

Opinie zawarte w artykułach są wyłącznie opiniami

sygnowanych autorów. Redakcja nie ponosi odpowiedzialności

za treść zamieszczonych ogłoszeń i reklam.

Więcej informacji znajdziesz na naszej nowej stronie:

www.zbiam.pl

www.facebook.com/wojskoitechnika

www.zbiam.pl Grudzień 2023 • Wojsko i Technika 3

Sprzęt inżynieryjno-saperski

W połowie listopada Agencja Uzbrojenia poinformowała o zamiarze zakupu w Stanach Zjednoczonych 25 ciężkich pojazdów torujących M1150 Assault Breacher Vehicle.

Na pierwszym planie M1150 z trałem przeciwminowym w położeniu roboczym, za nim wóz z podniesioną pokrywą wyrzutni ładunków wydłużonych M58A3 MICLIC (szyna

startowa jest pusta). System oznaczania trasy Obstacle Marking System/Line Marking System tego pojazdu jest w położeniu roboczym.

M1150 dla polskich pancernych saperów

Bartłomiej Kucharski,

współpraca Andrzej Kiński

16 listopada Agencja Uzbrojenia

poinformowała o prowadzeniu







w Wojskach Pancernych i Zmechanizowanych

Wojsk Lądowych.

Fotografie w artykule: US Army, US Army/Staff Sgt.

Jon Long, Spc. Tyler Kingsbury, Thomas Alvarez,

Spc. Jacob Nunnenkamp, Cpl. Alisha Grezlik,

Staff Sgt. Gregory Stevens; US Marine Corps/Staff

Sgt. Mark E Morrow Jr., Cpl. Alexander Mitchell,

Cpl. Jeff Drew; Urząd Prezydenta Ukrainy, Internet.

Zgodnie z komunikatem, w ramach przygotowywanego

zamówienia Ministerstwo

Obrony Narodowej miałoby kupić kolejną

partię wozów zabezpieczenia technicznego

M88A2 HERCULES (dotąd zamówiono 38, z których

pierwsze już dostarczono) oraz 25 znacznie

ciekawszych, i niebudzących zastrzeżeń odnośnie

ich użyteczności na współczesnym polu walki,

ciężkich pojazdów torujących M1150 ABV (Assault

Breacher Vehicle, w wolnym tłumaczeniu pojazd

wsparcia ataku, przełamania; czasem określany

również nieoficjalnie Shredder, tj. niszczarka, choć

właściwie nazwę nadano na cześć postaci z serii

komiksów i filmów o Wojowniczych Żółwiach Ninja

– dotyczy ona konfiguracji z trałem wykopowym).

Podobnie jak M88A2, M1150 miałyby trafić

przede wszystkim do pododdziałów wyposażonych

w czołgi podstawowe rodziny M1 Abrams,

czyli elementów 18. Dywizji Zmechanizowanej

i – być może – 1. Dywizji Piechoty Legionów (o ile

faktycznie zostanie ona sformowana). Po mostach

szturmowych M1074 i M1110 będzie to jednocześnie

kolejny typ specjalistycznego pojazdu wsparcia

na podwoziu czołgu Abrams, jaki trafi do Sił

Zbrojnych RP. Chociaż, z racji dysponowania wieżą,

w której jednak nie zamontowano armaty i towarzyszących

jej elementów systemu kierowania

ogniem, przypomina nieco czołg podstawowy, to

zakres jego zadań, dzięki wyposażeniu specjalistycznemu,

jest odmienny. M1150 służy przede

wszystkim do wykonywania przejść w polach minowych

i w mniejszym stopniu do prowadzenia

innych prac saperskich.

Wcześniej podobne zadania w rodzajach Sił

Zbrojnych Stanów Zjednoczonych użytkujących

czołgi spełniały standardowe ich typy, wyposażone

w doczepne trały przeciwminowe, a także nieliczne

wyspecjalizowane pojazdy M728 Combat

Engineering Vehicle. Stosowano do nich różne rodzaje

trałów, np.: magnetyczny VEMSID (Vehicle

Magnetic Signature Duplicator), wykopowy MCBS

(Mine Clearing Blade System), naciskowe M1

Mine Clearing Roller System (MCRS) i SPCR (Self

Protection Combat Roller) oraz trał do usuwania

min narzutowych SCD (Surface Clearence Device).

Urządzenia te, mocowane do zaczepów na

przednich płytach kadłuba czołgów, cieszyły się

zróżnicowaną popularnością, żadne z nich jednak

nie oferowało pełnej funkcjonalności w zakresie

zwalczania min różnych typów, dostępnej

jedynie pojazdom specjalistycznym. Do czego

zatem służą wozy torujące?

❚ Kluczowe wsparcie

Miny lądowe od ponad 100 lat są tanim i skutecznym

środkiem ograniczenia mobilności siły żywej

oraz pojazdów przeciwnika. Starsze ich typy reagowały

na bezpośrednie oddziaływanie przez pojazd

przeciwnika (nacisk o odpowiedniej sile w minach

naciskowych, przemieszczenie czujnika-pręta

w prętowych) bądź jego pola fizyczne (pole magnetyczne

w minach z zapalnikami magnetycznymi

itd.), nowoczesne są zdolne do wyszukiwania

celu za pomocą zespołu czujników (ruchu, akustycznych,

optoelektronicznych itp.), nierzadko

współdziałając ze sobą, tworząc „inteligentne” pola

minowe. Nie wdając się w szczegóły, stwierdzić należy,

że dostosowane do warunków terenowych

i o odpowiedniej gęstości pole minowe, najlepiej

złożone z min różnych typów, może skutecznie

opóźnić, zmienić kierunek lub nawet zatrzymać

natarcie przeciwnika, zmuszając go do wykorzystania

specjalistycznego sprzętu w celu wykonania

przejść. Ponadto, jeśli nie zostanie wcześniej wykryte,

zadaje straty stronie atakującej. Samo wykonywanie

przejść w polach minowych realizowane

może być z wykorzystaniem tzw. ładunków wydłużonych,

wystrzeliwanych ze specjalnych wyrzutni

czy za pomocą trałów przeciwminowych różnego

typu. Mimo stosowania coraz bardziej zaawansowanego

sprzętu, wykonywanie przejść w polach

minowych jest nadal zajęciem ryzykownym,

stąd już wiele lat temu pojawiły się koncepcje

wykorzystania do tego celu pojazdów ubezzałogowionych

(np. brytyjski Trojan AVRE na podwoziu

Challengera 2). Usuwanie min musi być realizowane

systematycznie i ostrożnie, co naraża

saperów oraz ich cenny sprzęt na zniszczenie za

pomocą chociażby ognia artyleryjskiego – oznacza

to, że odpowiednio „bronione” pole minowe

zada niemal pewne straty przeciwnikowi.

Boleśnie przekonały się o tym chociażby Siły

Zbrojne Federacji Rosyjskiej na początku obecnej

fazy wojny na Ukrainie czy Siły Zbrojne Ukrainy,

podczas wszelkich działań zaczepnych i prób ich

10 Wojsko i Technika • Grudzień 2023

www.zbiam.pl

Artyleria

Artyleryjskie manewry Ministerstwa Obrony Narodowej

Andrzej Kiński

W ciągu kilkunastu dni urzędowania

tzw. trzeciego gabinetu Morawieckiego

resort obrony narodowej podpisał trzy

ważne kontrakty związane z dalszym

wzmacnianiem „lufowego” komponentu

Wojsk Rakietowych i Artylerii. O ile

celowość zawarcia umów z podmiotami

polskiego przemysłu obronnego nie

budzi wątpliwości, to już zamówienie

kolejnych 152 armatohaubic

rodziny K9 wzbudziło powszechne

zdziwienie. Tym bardziej,

że w ostatnich miesiącach

rząd Zjednoczonej Prawicy

zainwestował w rozbudowę zdolności

produkcyjnych armatohaubic Krab

w spółkach PGZ ponad miliard złotych.

Fotografie w artykule Andrzej Kiński.

Drugi kontrakt na działa samobieżne produkcji południowokoreańskiej budzi wiele wątpliwości, ponieważ polski przemysł

produkuje analogiczny sprzęt. Niestety, zamówienia na działa Krab są – jak na razie – mniejsze niż na K9A1/PL.

Zamiar rychłego zawarcia drugiej umowy wykonawczej

z południowokoreańską firmą Hanwha

Aerospace na dostawę 155 mm armatohaubic

samobieżnych K9A1/PL został ujawniony przez

szefa Agencji Uzbrojenia w ostatnich dniach listopada.

Wywołało to nie tylko zaskoczenie wśród polityków

partii zwycięskiej koalicji dotychczasowych ugrupowań

opozycyjnych, przygotowujących się do przejęcia

władzy po wygranych wyborach parlamentarnych, ale

także w Polskiej Grupie Zbrojeniowej i Hucie Stalowa

Wola S.A. Przedstawiciele MON uzasadniali bowiem

konieczność kontynuacji zakupu importowanych K9

jakoby niewystarczającymi zdolnościami krajowego

przemysłu. W odpowiedzi prezes Huty Stalowa Wola

S.A. Jan Szwedo zamieścił w mediach społecznościowych

następujące oświadczenie: W związku z nieprawdziwymi

informacjami o niewystarczających mocach

produkcyjnych Huty Stalowa Wola S.A. (PGZ S.A.) chcę

stanowczo zdementować te informacje. Huta Stalowa

Wola S.A. w ostatnim czasie zainwestowała bardzo duże

własne środki na rozwój potencjału produkcyjnego oraz

pierwszą transzę dotacji rządowych w wysokości 600 mln

zł (druga transza to 640 mln zł) w infrastrukturę, maszyny

produkcyjne jak również w znaczny wzrost zatrudnienia.

Inwestując w modernizację zakładu, zakup oraz budowę

nowych hal produkcyjnych przygotowała się do realizacji

ogromnych kontraktów zbrojeniowych przekraczając

zdolności produkcyjne innych oferentów w tym samym

czasie. Przedstawiciele PGZ i HSW S.A. nieoficjalnie

twierdzili, że po zrealizowaniu już trwających inwestycji,

krajowe zdolności wytwórcze dział samobieżnych

kal. 155 mm przekroczą południowokoreańskie. Z kolei

z kręgów zbliżonych do MON pojawiły się, także

nieoficjalne, informacje o odłożeniu zawarcia umowy

z Hanwhą oraz intensyfikacji rozmów z PGZ i HSW S.A.

na temat zamówienia kolejnych dywizjonowych modułów

ogniowych (DMO) Krabów. Pierwotnie zawarcie

umowy z Hanwha Aerospace było planowane podczas

obchodów Święta Wojsk Rakietowych i Artylerii

na poligonie w Toruniu 1 grudnia.

❚ Kolejne działa K9 dla Wojsk

Rakietowych i Artylerii

1 grudnia br. Agencja Uzbrojenia poinformowała jednak

o zawarciu drugiej umowy wykonawczej w ramach

umowy ramowej z firmą Hanwha Defense

z 27 lipca 2022 r. na zakup 155 mm armatohaubic

K9A1 i K9PL dla Sił Zbrojnych RP. Jej podpisanie odbyło

się bez udziału mediów, nie parafował jej także minister

Mariusz Błaszczak.

Przedmiotem umowy, której wartość wynosi 2,6 mld

USD netto (ok. 10,3 mld PLN, brutto – 12,67 mld) jest

zakup sześciu kolejnych dział w wersji K9A1 w 2025 r.

i 146 w wersji K9PL, z terminem dostawy w latach 2026–

2027. Umowa obejmuje również pakiety, szkoleniowy

i logistyczny, oraz dostawę „kilkudziesięciu tysięcy” kompletów

(pocisk, ładunek miotający) amunicji kal.

155 mm. W skład pakietu logistycznego wejdzie zapas

części zapasowych, zamiennych i materiałów eksploatacyjnych,

a także narzędzia niezbędne do obsługi sprzętu.

Ponadto, w ramach transferu technologii, zostanie

przekazana dokumentacja techniczna, ustanowiony

potencjał przemysłowy w wojsku i przemyśle obronnym

umożliwiający realizację prac obsługowych, remontowych

i modernizacyjnych oraz produkcję

w podmiotach polskiego przemysłu wybranych elementów

konstrukcyjnych armatohaubicy.

W wersji K9PL, poza już montowanymi w działach

polskich systemów łączności wewnętrznej i zewnętrznej

oraz Zautomatyzowanego Zestawu Kierowania

Ogniem (ZZKO) TOPAZ, dostarczanych przez spółki

Grupy WB, a także 12,7 mm wkm WKM-B (ZM „Tarnów”

S.A.), przewiduje się wyposażenie armatohaubic w kolejne

systemy oraz urządzenia dostarczone przez polskie

podmioty przemysłowe, m.in.: system ostrzegający

o opromieniowaniu laserem Obra-3 (PCO S.A.) wraz

z wyrzutniami 81 mm granatów dymnych (ZM DEZ-

AMET S.A.), automatyczny system gaszenia i tłumienia

wybuchów (prawdopodobnie Stopfire z WCBKT S.A.),

system filtrowentylacji, układ klimatyzacji oraz dodatkowe

wyświetlacze dla załogi. Polski przemysł opracuje

także i zrealizuje przeniesienie pomocniczego agregatu

prądotwórczego (APU) do podwozia.

W komunikacie czytamy: Powyższe działania pozwolą

na szybkie osiągnięcie, w perspektywie kilku

lat, wymaganych przez Siły Zbrojne RP zdolności

operacyjnych poprzez zasilenie nowoczesnym sprzętem

wojskowym.

Z kolei minister Błaszczak skomentował fakt zawarcia

umowy w następujący sposób: Wyciągamy wnioski

z wojny na Ukrainie. Modernizujemy wojska rakietowe

i artylerię. Zgodnie z rekomendacją SG WP i DGRSZ Wojsko

Polskie powinno mieć ponad 1000 armatohaubic

155 mm. Dlatego dziś zawarto kolejną umowę wykonawczą

na pozyskanie 6 haubic samobieżnych K9A1 oraz 146

w wersji K9PL wraz z pakietem szkoleniowym, logistycznym

i zapasem amunicji. Umowa przewiduje także transfer

technologii do przemysłu, który będzie serwisował ten

nowoczesny sprzęt. Koszty eksploatacji stanowią znaczną

część kosztów cyklu życia uzbrojenia. Polska uzyska też

zdolność do produkcji ładunków modularnych [modułowych

ładunków miotających – przyp. aut.]. Osiągamy

samodzielność produkcji amunicji do armatohaubic.

Przypomnijmy, że 27 lipca 2022 r. została zawarta

umowa ramowa z Hanwha Defense, której celem było

pozyskanie łącznie 672 haubic samobieżnych K9A1

i K9PL dla 28 DMO, a także pakietów, szkoleniowego

i logistycznego, zapasu amunicji oraz wsparcia technicznego

producenta. Umowa przewidywała również

transfer technologii, w efekcie którego zostać miały

utrzymane oraz rozwinięte istniejące zdolności przemysłowe

w obszarze artylerii lufowej, co pozwolić

miałoby na pozyskanie kompetencji serwisowych

w pierwszym etapie programu oraz docelowe uruchomienie

produkcji głęboko spolonizowanych dział

K9PL w Polsce w etapie drugim.

Pierwszym etapem miała być realizacja umowy wykonawczej

zawartej 26 sierpnia 2022 r. Przewidywała

ona dostawę w latach 2023–2026 212 dział K9A1 (36

wcześniej wyprodukowanych w wersji K9 i zmodernizowanych

do standardu A1 oraz 176 K9A1 bieżącej

produkcji) wyprodukowanych w Republice Korei.


www.zbiam.pl

Obrona przeciwlotnicza


Latem br. zakończyły się badania kwalifikacyjne

prototypowego okrętowego

systemu uzbrojenia OSU-35K,

prowadzone na pokładzie niszczyciela

min ORP Albatros. Dzięki temu nie ma

już formalnych przeszkód, by system ten

trafił na seryjne niszczyciele min proj.

258 Kormoran II, a w perspektywie

fregaty proj. 106 Miecznik. Konstruktorzy

z PIT-RADWAR S.A. wraz ze specjalistami

innych podmiotów tworzących

konsorcjum, w którym powstał OSU-35K,

pracują już nad kolejną aplikacją wykorzystującą

armatę AM-35K, tym razem

lądową – samobieżną armatą SA-35,

która miałaby stać się kolejnym

elementem systemu obrony

przeciwlotniczej Pilica+.

Ilustracje w artykule: PIT-RADWAR S.A., 13. Dywizjon

Trałowców/Sebastian Antoniewski, Andrzej Kiński.

Ostatnich kilkanaście miesięcy było niezwykle

gorącym okresem dla twórców systemu

OSU-35K, finałem ich wysiłków trwających

od grudnia 2012 r., kiedy rozpoczęła się

formalnie realizacja, na podstawie umowy nr 0 ROB

0046 03 001 z Narodowym Centrum Badań i Rozwoju,

projektu rozwojowego „35 mm automatyczna

armata morska KDA z zabudowanym na okręcie

systemem kierowania ogniem wykorzystującym

zintegrowaną głowicę śledzącą ZGS-158 wykonaną

w wersji morskiej wraz ze stanowiskiem kierowania

ogniem”. Wykonawcą projektu było konsorcjum

w składzie: Wojskowa Akademia Techniczna (lider),

Akademia Marynarki Wojennej, PIT-RADWAR S.A.

i Zakłady Mechaniczne „Tarnów” S.A. W efekcie pracy

powstał prototypowy system OSU-35, zamontowany

wiosną 2016 r. na korwecie ORP Kaszub (240)

i poddany badaniom kwalifikacyjnym, ostatecznie

zakończonym – podobnie jak cała praca – w końcu

2018 r. (szerzej w WiT 4 i 5/2016).

❚ Na morzu

Marynarka Wojenna jeszcze przed formalnym zakończeniem

pracy rozwojowej, podjęła decyzję o zabudowie

docelowej, znacząco zmienionej wersji systemu,

oznaczonej OSU-35K, na seryjnych niszczycielach

min proj. 258 Kormoran II (258/2 i 258/3). Do wymagań

użytkownika (redukcja masy poszczególnych

podsystemów, integracja z okrętowym systemem

zarządzania walką itp.) dołączono liczne zmiany postulowane

przez twórców systemu, wynikające m.in.

ze stałego rozwoju techniki i technologii, a w związku

z tym dostępności nowszych rozwiązań w obszarach

materiałów konstrukcyjnych, napędów i systemów

sterowania, układów nawigacji i orientacji, transmisji

danych czy zasilania. Ostatecznie z systemu OSU-35

bez zmian przejęto tylko 35 mm automat KDA i niektóre

urządzenia głowicy optoelektronicznej.

Z morza na ląd – samobieżna

armata przeciwlotnicza SA-35

Wizja samobieżnej armaty przeciwlotniczej SA-35. System w położeniu bojowym, z opuszczonymi podporami stabilizującymi

platformę.

Prace projektowe nad OSU-35K rozpoczęto pod

koniec 2019 r., w 2020 r. zakończono projekt

wstępny i dokonano wyboru nowych rozwiązań

oraz technologii, na przełomie 2020 i 2021 r. zakończono

fazę projektowania, a w 2021 r. rozpoczęto

przygotowania do produkcji elementów systemu.

Zestaw prototypowy skompletowano wiosną

2022 r. i przystąpiono do jego badań zakładowych

– stanowiskowych oraz dynamicznych (szerzej

w WiT 4 i 8/2022). Wszystkie etapy prac nad OSU-35K

nadzorowali przedstawiciele Inspektoratu Marynarki

Wojennej Dowództwa Generalnego Rodzajów

Sił Zbrojnych i Inspektoratu Uzbrojenia (od

1 stycznia 2022 r. Agencji Uzbrojenia). Równolegle

do instalacji OSU-35K przygotowywano w trakcie

budowy niszczyciele min 258/2 i 258/3.

19 września 2022 r. Polska Grupa Zbrojeniowa

S.A. poinformowała, że PIT-RADWAR S.A. i PGZ

Stocznia Wojenna Sp. z o.o. zawarły umowę na zakup

i dostawę seryjnych OSU-35K do trzech kolejnych

jednostek typu Kormoran II tzw. drugiej serii

(258/4–6). Termin jej realizacji upływa w 2026 r.

(okręty mają wejść do służby w latach 2026–2027),

a jej wartość to ponad 100 mln PLN brutto.

Jesienią 2022 r. prototypowy zestaw OSU-35K

trafił na okręty Marynarki Wojennej. Najpierw,

w okresie 12–22 listopada, na niszczycielu min

258/3, przyszłym ORP Mewa (603), przechodzącym

wówczas próby zdawczo-odbiorcze, zainstalowano

samą armatę AM-35K, w ramach tzw. montażu

próbnego i sprawdzenia zamienności. Następnie,

ten sam egzemplarz armaty, ale tym razem wraz

z głowicą obserwacyjno-śledzącą ZGS-35K, zamontowano

pod koniec listopada ub.r. na ORP Albatros

(602) – 258/2, na razie bez integracji z okrętowym

systemem walki SCOT-M 258. W grudniu

elementy OSU-35K zdemontowano z Albatrosa

w celu kontynuacji badań zakładowych, a na początku

bieżącego roku znów trafiły one na Mewę

– w takiej postaci okręt uczestniczył w uroczystości

podniesienia bandery 14 lutego 2023 r. (szerzej

w WiT 12/2022 i 2/2023). Po pewnym czasie elementy

OSU-35K zdjęto z ORP Mewa, poddano

niezbędnym regulacjom i w maju br. – już w pełnej

kompletacji (AM-35K, ZGS-35K, BSKO-35K

i RSKO-35K) – zainstalowano na ORP Albatros

w celu przeprowadzenia badań kwalifikacyjnych.

Objęły one integrację systemu uzbrojenia z systemem

walki SCOT-M 258 okrętu i trwały do 31 sierpnia.

W ich trakcie, poza licznymi sprawdzeniami

poszczególnych elementów systemu i weryfikacją

poprawności ich współpracy z systemami okrętowymi,

przeprowadzono kilka cykli strzelań –

ogniem pojedynczym i seriami – do celów powietrznych

(rękaw holowany, bezzałogowiec)

i nawodnych (tarcza pływająca, nadmuchiwany cel

o średnicy 70 cm imitujący minę dryfującą itp.),

w różnych warunkach atmosferycznych oraz

różnych stanach morza, a także dystansach.

W strzelaniach wykorzystywano przede wszystkim

amunicję 35×228 mm z pociskiem ćwiczebnym

ze smugaczem TP-T, ale – w celu sprawdzenia

wpływu prowadzenia ognia amunicją

podkalibrową na urządzenie wylotowe – także

z pociskiem FAPDS-T (obydwa typy produkcji

MESKO S.A., szerzej w WiT 10/2022).

We wrześniu podpisany został protokół końcowy

z badań kwalifikacyjnych OSU-35K, który

umożliwia jego liniową eksploatację. Prototypowy

zestaw, którego konfiguracja i stan techniczny

umożliwiają bezpieczne użytkowanie, pozostanie

na ORP Albatros, zaś pierwszy seryjny został

zamontowany na ORP Mewa. Obecnie (połowa

grudnia 2023 r.) trwają prace integracyjne na tej

jednostce, a strzelania w ramach prób zdawczo-

-odbiorczych przewidziano na początek 2024 r.


www.zbiam.pl

Opinie

Program Narew to dla nas kluczowy

Z Adrianem Monksem, wiceprezesem MBDA UK

do spraw sprzedaży i rozwoju biznesu na Polskę,

rozmawia Andrzej Kiński.

7 listopada zawarta została trzecia w okresie

niespełna trzech lat, i jak dotąd największa pod

względem wartości oraz najobszerniejsza, jeśli

chodzi o zakres, umowa między MBDA UK a polskimi

podmiotami przemysłowymi bądź resortem

obrony, dotycząca dostaw w ramach programu

Narew. Jakie znaczenie ma dziś dla

MBDA UK współpraca z Polską?

Współpraca z Polską ma dla całej grupy MBDA strategiczne

znaczenie, i to już od wielu lat. Zawsze

traktowaliśmy wasz kraj jako partnera, a nie wyłącznie

rynek eksportowy. To podejście sięga głębiej

w przeszłość niż tylko ostatnie trzy lata. Za kluczowy

moment można uznać rok 2017, gdy MBDA

i Polska Grupa Zbrojeniowa S.A. podpisały umowę

o strategicznej współpracy, a ówcześni ministrowie

obrony Wielkiej Brytanii i Polski zawarli traktat

o współpracy w dziedzinie obronności i bezpieczeństwa.

Te dwa dokumenty zasygnalizowały

znaczenie, jakie mają dla nas stosunki z Polską, i położyły

podwaliny pod to wszystko, co potem nastąpiło.

Jeśli chodzi o liczbę umów, to faktycznie zawarliśmy

ich więcej niż trzy. Samej tylko obrony

przeciwlotniczej dotyczy pięć kontraktów, związanych

z programami: „mała Narew”, Miecznik,

CAMM-MR, Pilica+ i Narew.

Obecnie nasz kraj stał się głównym odbiorcą

eksportowym produkcji brytyjskiego oddziału

europejskiej grupy rakietowej. Czy skala umów

zawartych z Polską będzie wymagała zreorganizowania

lub rozbudowy potencjału produkcyjnego

MBDA UK?

Zawarte dotychczas kontrakty z pewnością czynią

Polskę jednym z najważniejszych kontrahentów całej

grupy MBDA, nie tylko MBDA UK. W ostatnich

latach odnieśliśmy duże sukcesy eksportowe i intensywnie

inwestujemy w możliwości produkcyjne

w Wielkiej Brytanii oraz innych krajach, aby zapewnić

naszym klientom terminowe wywiązanie się

z zawartych umów. W przypadku programu Narew

skupiamy się teraz na współpracy z PGZ w celu rozszerzenia

możliwości produkcyjnych polskiego

przemysłu w dziedzinie pocisków kierowanych

i ich wyrzutni. Będzie to potężne przedsięwzięcie

o znacznej złożoności realizowanych zadań, które

nie tylko spowoduje daleko idące zmiany w polskim

przemyśle – przysporzy miejsc pracy i umiejętności,

ale także wzmocni suwerenność wytwórczą

oraz scementuje nasze partnerstwo na rzecz

przyszłych projektów i eksportu. Zamierzamy kontynuować

współpracę tak, by inwestycje poczynione

na rzecz Narwi przynosiły stałe korzyści

w nadchodzących dekadach.

Listopadowa umowa dotyczy nie tylko dostawy

przez MBDA UK pocisków CAMM-ER i wyrzutni

iLauncher bądź ich elementów, ale także

transferu do Polski technologii i wiedzy w zakresie

ich wytwarzania. Czy możliwe jest podanie

bardziej szczegółowych informacji o harmonogramie

realizacji umowy i zakresie transferu

technologii oraz know-how? Czy będą takie

elementy/zespoły pocisku i wyrzutni, które do

końca realizacji umowy będą dostarczane

przez MBDA? Czy wiadomo jakie polskie zakłady

przejmą produkcję i wsparcie eksploatacji

pocisków oraz wyrzutni?

Ustalony transfer technologii i wiedzy do spółek

PGZ jest ogromny, ponieważ w programie Narew to

polski przemysł dostarczy rakiety i wyrzutnie potrzebne

wojsku do obrony polskiego nieba. Skala

i złożoność uzgodnionego przedsięwzięcia są tak

duże, że prawdopodobnie nie jest możliwe opisywanie

szczegółów w krótkiej rozmowie. Chcę podkreślić

jako ogólną zasadę, że nasza współpraca

z PGZ obejmuje każdy istotny obszar technologii –

głowicy naprowadzającej, silnika, głowicy bojowej

i wyrzutni – i że zgodziliśmy się na transfer technologii

w każdym obszarze, na którym zależy klientowi,

zaś możliwości produkcyjne w Polsce zostaną uruchomione

najwcześniej jak to możliwe.

Poza tym chcemy szanować naszych partnerów,

pozostawiając przedstawicielom PGZ prawo do informowania

o szczegółach, gdzie, co i kiedy będzie produkowane.

Bo jak Pan wie, to firmy PGZ są głównym

wykonawcą systemu Narew, a nie MBDA. Naszą zasadniczą

rolą jest zapewnienie wsparcia, wiedzy i technologii,

które umożliwią PGZ realizację tego istotnego

programu, a ponadto kooperacja nad przyszłymi

ewentualnymi programami zbrojeniowymi w Polsce

oraz innych rynkach, tak by zmaksymalizować efekty

dokonanych inwestycji i transferu technologii.

Jakie inne oddziały MBDA bądź spółki z udziałem

MBDA, a także firmy-poddostawcy będą

brać udział w wykonaniu tej umowy? Czy także

one uczestniczyć będą jako samodzielne podmioty

w transferze technologii do Polski?

Misją MBDA jest wspieranie europejskiej współpracy

zbrojeniowej w dziedzinie technologii rakietowych.

Jednym z atutów MBDA jest to, że możemy polegać

na ogólnoeuropejskim łańcuchu dostawców, który

pomaga w prowadzeniu dużych programów.

W przypadku Narwi do Polski trafią technologie

z Wielkiej Brytanii i Włoch, od MBDA i od wielu firm

będących naszymi poddostawcami, ale to MBDA UK

jako strona umowy odpowiada za zarządzanie ich

transferem do polskiego przemysłu.

Rodzina pocisków CAMM (od dołu): CAMM „zwykły” – efektor „małej Narwi” i Pilicy+, CAMM-ER – pocisk do

Narwi i perspektywiczny CAMM-MR/FCM (wizja poglądowa) do Narwi.

Na jakim etapie jest obecnie projekt pocisku FCM

(Future Common Missile)? Czy zawarta w listopadzie

umowa dotyczy prac nad nim, czy może będzie

to wymagało zawarcia odrębnego porozumienia?

Kontrakt dotyczy realizacji programu Narew, ale prawdą

jest, że nowe zdolności, uzyskane podczas jego realizacji

przez podmioty PGZ, zostaną w maksymalnie

najwyższym stopniu wykorzystane do wspólnego

rozwoju pocisku CAMM-MR. Celem strategicznym zaangażowanych

stron jest zapewnienie, aby inwestycje

poczynione pod kątem Narwi znalazły bezpośrednie


www.zbiam.pl

Technika rakietowa

Test silnika o średnicy 610 mm – kamień

milowy w historii polskiej techniki rakietowej

28 listopada osiągnięto jeden z kamieni milowych pracy badawczo-rozwojowej „Opracowanie trójstopniowego suborbitalnego systemu rakietowego do wynoszenia ładunków

badawczych” – pomyślny test silnika rakietowego na stały materiał pędny o średnicy 610 mm.


28 listopada konsorcjum w składzie:

Wojskowe Zakłady Lotnicze nr 1 S.A.,

Wojskowy Instytut Techniczny Uzbrojenia

i Zakład Produkcji Specjalnej

„Gamrat” Sp. z o.o., realizujące pracę

badawczo-rozwojową „Opracowanie

trójstopniowego suborbitalnego

systemu rakietowego do wynoszenia

ładunków badawczych” osiągnęło

kolejny kamień milowy tego

przedsięwzięcia – pierwszy test silnika

rakietowego na stały materiał pędny

o średnicy 610 mm. To nie tylko ważny

etap w realizacji wspomnianego

projektu, ale w ogóle w historii polskiej

techniki rakietowej, jest to bowiem

największy silnik rakietowy tego typu,

jaki kiedykolwiek zaprojektowano

i wykonano w Polsce.

Ilustracje w artykule: WITU, WZL nr 1 S.A.,

ZPS „Gamrat” Sp. z o.o.

Chociaż zasadniczym celem przedsięwzięcia

jest opracowanie trójstopniowego

suborbitalnego systemu rakietowego

wielokrotnego użytku zdolnego do

wyniesienia ładunku powyżej linii Kármána, to

jest to faktycznie o wiele szerzej zakrojony program.

Członkowie konsorcjum założyli bowiem

jeszcze na początku pracy, że w jej ramach powstają

także rozwiązania i technologie bezpośrednio

związane z uzyskaniem przez Polskę

nowych kompetencji w obszarze technologii

podwójnego zastosowania w technice rakietowej.

Silnik rakietowy, który przeszedł pomyślnie

pierwszy test 28 listopada br., doskonale wpisuje

się w te zamierzenia. Sam projekt, i powstające

w jego ramach rozwiązania i technologie

tzw. podwójnego zastosowania, był niedawno

prezentowany na łamach „Wojska i Techniki”

(WiT 8/2023), wypada jednak przypomnieć

jego główne założenia.

❚ Trójstopniowy suborbitalny system

rakietowy

Projekt badawczo-rozwojowy „Opracowanie

trójstopniowego suborbitalnego systemu rakietowego

do wynoszenia ładunków badawczych”

realizowany jest siłami konsorcjum: Wojskowe

Zakłady Lotnicze Nr 1 S.A. (lider), Zakład Produkcji

Specjalnej „Gamrat” Sp. z o.o. i Wojskowy Instytut

Techniczny Uzbrojenia na mocy umowy

POIR.01.01.01-00-0834/19-00, zawartej w kwietniu

2020 r. z Narodowym Centrum Badań i Rozwoju.

Wartość projektu to ponad 23 mln PLN,

a kwota dofinansowania – ze środków Europejskiego

Funduszu Rozwoju w zakresie Programu

Operacyjnego Inteligentny Rozwój 2014–2020

w ramach konkursu Szybka Ścieżka „Technologie

Kosmiczne” 5.1.1.1/2019 – wynosi ponad

18 mln PLN. Okres realizacji projektu ustalono

na od 1 kwietnia 2020 r. do 30 listopada 2023 r.

Celem projektu jest opracowanie rakietowego

trójstopniowego suborbitalnego systemu

nośnego wielokrotnego użytku, zdolnego do

wyniesienia ładunku o masie 40 kg powyżej linii

Kármána (100 km), umownie uznawanej za granicę

przestrzeni kosmicznej. Zastosowane

w nim rozwiązania mają ograniczyć koszty wynoszenia

aparatury umożliwiającej prowadzenie

badań i prac eksperymentalnych w warunkach

mikrograwitacji oraz sondowanie górnych

warstw atmosfery. Prace pozwolić mają na opanowanie

technologii i zdobycie doświadczenia

w zakresie produkcji segmentowych silników

rakietowych na paliwo stałe.


www.zbiam.pl

Broń rakietowa

Przeciwpancerne pociski kierowane Iranu cz. 2

Adam M. Maciejewski

W pierwszej części artykułu,

opublikowanej na łamach listopadowego

numeru „Wojska i Techniki”,

przedstawiono drogę Iranu do uzyskania

samowystarczalności w produkcji

przeciwpancernych pocisków

kierowanych. Cel ten udało się osiągnąć

poprzez posiłkowanie się zagranicznymi

licencjami i kopiowanie sprawdzonych

rozwiązań. Było to właściwe podejście,

co potwierdziło bojowe użycie

produkowanych w Iranie pocisków.

Jednak na tym nie skończyły się ambicje

Teheranu. Dowodem na to są kolejne

wzory pocisków rakietowych,

coraz bardziej zaawansowanych

technicznie, których wspólnym

mianownikiem są optoelektroniczne

układy naprowadzania.

Fotografie w artykule: Mohammadreaz

Alimadadi/IRNA, Mehrdad Esfahani/snn.ir/Mehr,

Rudal Heidar/parstoday.ir, Hadi Hirbodvash/

farsnews.ir, Hamed Malekpor/farsnews.ir,

Rasoul Shojaei/IRNA, defapress.ir, mashreghnews.ir,

IRNA, ISWNews, ‏,تاکشم/‏MESHKAT military.ir,

Tasnim (t.me/tasnim_military),

youtube.com/@militaryiran8316, PT. Sari Bahari,

youtube.com/@IndonesiaMilitaryNewsObserver,

militarynews.ir/mashreghnews.ir.

Oczywiście, prace nad kolejnymi generacjami

irańskich przeciwpancernych pocisków

kierowanych (ppk) nie wynikały

wyłącznie z technicznych, czy nawet technologicznych

ambicji. Chodziło przede wszystkim

o rozwój uzbrojenia przewyższającego walorami

bojowymi to dotychczas stosowane. Lepiej

dopasowanego do zmieniającego się pola walki.

Zwiększającego także możliwości operacyjne

nowych irańskich systemów uzbrojenia, przede

wszystkim bezzałogowców powietrznych (BSP).

Poza tym opracowywane rozwiązania, np. z zakresu

optoelektroniki, miały charakter uniwersalny,

możliwy do wykorzystania na wielu polach,

nie tylko tym stricte militarnym.

❚ Brylant w koronie

Kolejny typ irańskiego ppk to dobry dowód na

techniczne zaawansowanie i ambicje przemysłu,

tym bardziej, że w tym przypadku nie można

już mówić o jakiejkolwiek licencji. Jest to

zarazem kolejny przykład na nieskuteczność

sankcji państw zachodnich.

7 lipca 2021 r. irańskie media relacjonowały prezentację

nowego uzbrojenia sił lądowych Korpusu

Strażników Rewolucji Islamskiej (KSRI). Jedną z pokazanych

wówczas nowości był przenośny przeciwpancerny

pocisk kierowany Almas (diament),

Irański żołnierz z wyrzutnią ppk Almas-1 (lub -2) podczas ćwiczeń „Eghtedar-1402” (Siła-2023) w październiku br.

Widoczny układ naprowadzania pocisku (najpewniej z detektorem CCD lub CMOS) i obiektyw dziennego celownika.

Duży czarny dekiel chroni obiektyw termowizora.

który ze względu na jego wygląd na Zachodzie

określono „irańskim Spike’em”. Pokazany pocisk wyglądał

jak ppk Spike LR, zarówno sama rakieta, jak

i jej przenośna wyrzutnia, różniąca się od izraelskiego

wyrobu w pewnych detalach. Przy czym

wówczas irańskie media informowały, że pokazano

seryjne egzemplarze, przekazane KSRI. Choć

prezentacja Almasa była zaskoczeniem, to pojawienie

się takiego pocisku w irańskim arsenale nie

było zupełną niespodzianką (premierą była przenośna

wyrzutnia). Przypomniały o tym też lokalne

media, łącząc Almasa z jego – jak to ujęły – lotniczą

wersją, którą Iran ujawnił w kwietniu 2020 r. Ale tak

naprawdę bodaj pierwszy raz – bez żadnego

komentarza – pojedyncze zdjęcie Almasa (w konfiguracji

seryjnej) opublikowano jeszcze w kwietniu

2017 r., przy okazji pokazu dla parlamentarzystów

nowego irańskiego uzbrojenia. Natomiast

w kwietniu 2020 r. Iran ujawnił nagranie z poligonowych

odpaleń nowego pocisku rakietowego,

wówczas nie podając jego nazwy czy szczegółów

konstrukcji. Zresztą, jakie oznaczenie można przypisać

pokazanemu wówczas pociskowi, do dziś

nie jest jasne. Jego nosicielem był BSP Ababil-3.

Bezzałogowiec przenosił dwa pociski, po jednym

pod każdym ze skrzydeł. Największym zaskoczeniem

była metoda startu pocisku – nie odpalono

go z pojemnika transportowo-startowego, tylko

zrzucano spod skrzydła. Tuż po zwolnieniu z zaczepu

włączał się rakietowy silnik marszowy (startowego

nie było). Naprowadzanie było optoelektroniczne

(kamera dzienna) na wskazany przed

odpaleniem cel. Tym była duża tarcza (zapewne

o wymiarach 2,3×2,3 m, w kontrastową czarno-

-białą szachownicę). Pocisk w środkowej części

kadłuba miał silnik rakietowy z parą bocznych dysz

wylotowych. Jest to konfiguracja napędu marszowego

zastosowana w ppk TOW, powtarzana następnie

w wielu różnych konstrukcjach powielających

jego układ konstrukcyjny, jak np. ppk Spike

LR/ER. Niektóre irańskie media określały nowy pocisk

jako (mini)bombę z rakietowym wspomaganiem.

Trudno to komentować bez znajomości

choćby zasięgu tego pocisku. Pomijając metodę

startu, zrzucany pocisk nie różni się układem konstrukcyjnym

od Almasa pokazanego 7 lipca 2021 r.

i w kolejnych latach. Różny musi być sposób naprowadzania

obydwu pocisków, gdyż ten zrzucany

nie może wykorzystywać światłowodu do komunikacji

z zespołem celowniczym. Notabene,

jesienią 2020 r. irańskie media opublikowały wyraźne

zdjęcie pocisku Almas (identycznego z wariantem

odpalanym z wyrzutni naziemnej), użyto

takiej właśnie nazwy, jednocześnie podając, że to

taki pocisk, jaki odpalił bezzałogowiec w nagraniu

ujawnionym w kwietniu. Pocisk pokazano bez pojemnika

transportowo-startowego, zatem trudno

było zgadnąć, że to inna jego wersja.

Na początku stycznia 2021 r. Iran przeprowadził

ćwiczenia wojskowe w ostanie Semnan

z szerokim użyciem powietrznych systemów

bezzałogowych. W medialnych relacjach pierwszy

raz pokazano wyraźne zdjęcie nowego BSP

Ababil-4, uzbrojonego w dwa pociski, identyczne

do tych z nagrania z kwietnia 2020 r. Dzięki

temu można było zobaczyć, że pociski są podwieszone

bezpośrednio, bez użycia pojemnika

transportowo-startowego, a ich stateczniki


www.zbiam.pl

Broń rakietowa

Jemeński pocisk Karrar, czyli irański Fateh-110.

Prężenie rakietowych muskułów na Bliskim Wschodzie

Tomasz Szulc

Pod koniec września br., z odstępem

jednego dnia, w państwach Bliskiego

Wschodu odbyły się dwie defilady

wojskowe, na których demonstrowano

liczne wzory uzbrojenia rakietowego.

21 września w Sanie, stolicy Republiki

Jemenu, odbyła się defilada z okazji

rocznicy rewolucji wrześniowej 2014 r.,

a 22 września w Islamskiej Republice,

defiladami w kilku miastach

uczczono rocznicę rozpoczęcia

„Świętej Obrony” przed

Irakiem w 1980 r.

Fotografie w artykule: DEFA press.ir, IRNA,

Mehr News, Al-Dżazira, Internet, zbiory autora.

Defilada w Sanie stanowiła dowód na zwycięstwo

ruchu Hutich (od nazwiska Husajna

Badruddina al-Husiego vel Hutiego; oficjalnie

Najwyższa Rada Polityczna), a konkretnie

jego zbrojnego ramienia Ansar Allah (pol. Wyznawcy

Allaha), skupiającego szyicką (zajdycką) ludność

północno-zachodniej części kraju, w krwawej wojnie

trwającej w tym państwie od 2014 r. Była też

potwierdzeniem porażki koalicji pod wodzą Arabii

Saudyjskiej, która popierała sunnickich przeciwników

Hutich, tzw. hadystów (od nazwiska Abda

Rabbuha Mansura Hadiego, do 2022 r., gdy „ustąpił”

ze stanowiska, protegowanego Saudów jako

prezydenta Jemenu). Jest to tym dziwniejsze, że

Saudów wspierały inne sunnickie państwa, głównie

Zatoki Perskiej – Zjednoczone Emiraty Arabskie

(do 2016 r., kiedy ZEA zaczęło wspierać własną frakcję

w Jemenie, czyli Południową Radę Tymczasową

ze stolicą w Adenie), Sudan, Kuwejt, Bahrajn, Maroko,

Jordania, Katar i Pakistan – liczni najemnicy oraz

Stany Zjednoczone i, niezbyt intensywnie, Wielka

Brytania z Francją. Po zawarciu saudyjsko-irańskiego

porozumienia 10 marca 2023 r. i normalizacji

bilateralnych stosunków, Arabia Saudyjska zaczęła

szukać politycznego rozwiązania konfliktu, mimo

dyplomatycznej misji „ostatniej szansy” Anthony’ego

Blinkena (6 czerwca 2023 r.), który namawiał

Saudów by kontynuowali działania wojenne.

Defilada była także dowodem na fiasko morsko-

-powietrznej blokady Jemenu, utrzymywanej do

dziś przez Arabię Saudyjską i Stany Zjednoczone.

Pokazane na defiladzie pociski rakietowe były bowiem

bez wyjątku konstrukcjami irańskimi i należy

ostrożnie podchodzić do oficjalnych informacji, jakoby

wyprodukowano je w Jemenie. Oznacza to,

że powstały w Iranie, z którym Jemen nie ma granicy

lądowej, czyli trafiły do tego państwa drogą lotniczą

lub morską. Ich użycie przeciw „wrogom wewnętrznym”

raczej nie ma głębszego sensu,

natomiast realna jest wizja zastosowania nowych

rakiet przeciw celom w Arabii Saudyjskiej. Całkiem

niedawno Jemeńczycy z powodzeniem atakowali

rakietami i bazzałogowcami saudyjskie cele (patrz

m.in. WiT 6 i 7/2020), mimo ich ochrony przez najnowsze

zachodnie rakietowe systemy przeciwlotnicze

(Patriot) i przeciwrakietowe (THAAD). Demonstrowane

na tegorocznej defiladzie pociski

stanowią jeszcze większe zagrożenie.

Defilady w Iranie nie miały tak silnej wymowy,

ale stały się okazją do prezentacji nowych typów

uzbrojenia rakietowego opracowanego w tym

państwie. Historia irańskich zbrojeń rakietowych

jest długa i zawikłana. Początkowo posiłkowano się

pomocą specjalistów z Chińskiej Republiki Ludowej

i Koreańskiej Republiki Ludowo-Demokratycznej,

w latach 90. Irańczycy wynajęli bezrobotnych

wówczas konstruktorów rosyjskich i ukraińskich,

a obecnie wiele projektów realizują własnymi siłami

(patrz m.in. artykuły o irańskich przeciwpancernych

pociskach kierowanych w WiT 11 i 12/2023).

Początkowo głównym celem było opracowanie

rakiet balistycznych, które w razie potrzeby mogłyby

zostać użyte do rażenia celów w Arabii Saudyjskiej,

a potem również Izraela. Dziś bodaj większe

sukcesy osiągają irańscy konstruktorzy systemów

przeciwlotniczych i powietrznych bezzałogowców,

chociaż prace nad pociskami balistycznymi są

z powodzeniem kontynuowane (patrz m.in. WiT

6/2023). Oficjalnie głównym celem irańskich pocisków

balistycznych miałyby być obiekty w Izraelu,

który od lat bardzo poważnie podchodzi do takiej

ewentualności i aktywnie im przeciwdziała zarówno

na płaszczyźnie militarno-technicznej, jak i politycznej.

Przeciwdziałanie militarne to przede

wszystkim budowa systemu obrony przeciwrakietowej

Hec (strzała, pociski Hec-2 i 3, znane także

jako Arrow-2/3) i potencjału „odwetowego” – rakiet

balistycznych i pocisków kierowanych „powietrze-

-ziemia” dalekiego zasięgu. Działania polityczne to

„podtrzymywanie” Stanów Zjednoczonych w działaniach

przeciw Iranowi na forum międzynarodowym,

a do niedawna także zbliżenie z Arabią Saudyjską

czy Zjednoczonymi Emiratami Arabskimi

zgodnie z zasadą – „wróg mojego wroga…”.

Zanim zostaną pokrótce opisane systemy rakietowe

demonstrowane na obydwu defiladach, należy

najpierw zasygnalizować problemy związane

z ich nazewnictwem. W Jemenie noszą one nazwy

inne niż w Iranie, zapewne głównie w celu uniknięcia

konieczności oficjalnego potwierdzenia ich pochodzenia.

Także w Iranie systematycznie pojawiają

się nowe nazwy znanych od lat konstrukcji.

Miałyby one sugerować, że są to nowe pociski


www.zbiam.pl

Konflikty

Czołg T-72AMT z trałem przeciwminowym KMT-6 128. Samodzielnej Zakarpackiej Górskiej Brygady Szturmowej na pozycji w rejonie Kupiańska.

Wojna rosyjsko-ukraińska cz. 20

Marcin Gawęda

W listopadzie przebieg linii frontu na

Ukrainie nie uległ zmianie, siły rosyjskie

próbowały przejąć inicjatywę na froncie,

nacierając m.in. w rejonie Kupiańska,

Marjinki, Bachmutu czy Awdijiwki.

Przesunięcia frontu miały kosmetyczny

charakter, ale mimo tego ogłaszane

były jako operacyjne, czy nawet

strategiczne sukcesy. Przykładowo

Rosjanie triumfalnie ogłosili zdobycie

przemysłowej strefy Awdijiwki, chociaż

w rzeczywistości geolokowane

przesunięcia frontu były niewielkie

(rzędu setek metrów), i bynajmniej nie

zajęto całej dzielnicy. Rzeczywistym

sukcesem, chociaż z obecnego punktu

widzenia głównie propagandowym,

było zajęcie na początku grudnia

zrujnowanej, po prawie dekadzie walk,

Marjinki w obwodzie donieckim.

Działania w tym rejonie są dziś

dla Rosjan priorytetowe.

Fotografie w artykule: Combat Footage UA,

Ministerstwo Obrony Federacji Rosyjskiej, Sztab

Generalny SZU, @TheDeadDistrict, Internet.

Mimo pogorszenia się pod koniec listopada

pogody – najpierw wystąpienia silnych

wiatrów, opadów deszczu

i w efekcie roztopów, potem opadów śniegu i pojawienia

się mrozu, na wielu kluczowych odcinkach

frontu działania bojowe nie zostały wstrzymane.

W czasie nielotnej pogody, gdy uziemione

były bezzałogowce i lotnictwo taktyczne, ataki

rosyjskie traciły na impecie, żeby znowu się intensyfikować

przy poprawie pogody. Przez cały miesiąc

można było obserwować powolne wygaszanie

przez stronę ukraińską operacji zaczepnych,

i przejmowanie inicjatywy przez rosyjskie zgrupowania

uderzeniowe, głównie w Donbasie. Na niektórych

odcinkach frontu, jak np. pod Bachmutem,

siły agresora zdolne były do odzyskania

terenu utraconego w poprzednich miesiącach.

Największą uwagę władze Ukrainy, a za nimi

i sojusznicy, przykładali w listopadzie do wzmocnienia

obrony przeciwlotniczej Sił Zbrojnych

Ukrainy w oczekiwaniu na rakietową ofensywę

zimową przeciwko ukraińskiej infrastrukturze

energetycznej i komunikacyjnej. Zaraz po szczycie

Ramstein-17, który odbył się w trybie on-line

22 listopada, mówił o tym wyraźnie prezydent

Wołodymyr Zełenski, sugerując stworzenie koalicji

mającej na celu rozwijanie ukraińskiej OPL,

której motorami miałyby stać się Niemcy i Francja.

Symboliczna może być więc w tym kontekście,

wizyta ministrów Borisa Pistoriusa i Rustema

Umerowa, w czasie roboczego pobytu tego

pierwszego w Kijowie, na stanowisku dowodzenia

przekazanego z zasobów Bundeswehry dywizjonu

(baterii) systemu Patriot.

Do końca omawianego w tym przeglądzie

okresu, czyli do 5 grudnia, nie zanotowano zastosowania

przez Rosjan pocisków manewrujących

Kalibr i Ch-101, natomiast główną rolę

nękającą odgrywały regularnie wypuszczane

z Krymu i obwodu briańskiego fale bezzałogowców

uderzeniowych Shahed-131/136 (Gieran’-1/2).

W asymetrycznej odpowiedzi strona

ukraińska atakowała terytorium Rosji własnymi

bezzałogowcami, co rzecz jasna ma raczej wymiar

symboliczno-propagandowy niż stricte militarny.

Przykładowo, gdy 26 listopada doszło do

wybuchu w rejonie Czelabińskiej Fabryki Traktorów

Uraltrak (CzTZ-Uraltrak), produkującej m.in.

silniki czołgowe, pożar ograniczył się do stacji

transformatorowej (oficjalna przyczyna pożaru

to zwarcie elektryczne na linii wysokiego napięcia),

nie miało to żadnego przełożenia na moce

produkcyjne zakładu.

❚ Ataki lotniczo-rakietowe

W omawianym okresie ataki lotniczo-rakietowe

były sporadyczne, odpalano niewielką liczbę pocisków

Ch-59M, S-300P, rzadziej Ch-22M/32, nierzadko

nawet tylko po jednym na dobę. Jak

wspomniano główny ciężar ataków wzięły na

siebie bezzałogowce Gieran’, które zgodnie

z oczekiwaniem zaczęto kierować także na infrastrukturę

energetyczną, jednakże jesienią ich

głównym celem było przede wszystkim rozpoznanie

systemu OPL przeciwnika oraz wyznaczenie

optymalnych tras przelotu bezzałogowców

uderzeniowych i pocisków manewrujących.

Świadczy o tym m.in. relatywnie niska aktywność

bezzałogowców w stosunku do poprzednich

miesięcy. Według stanu na 22 listopada

użyto szacunkowo 240 Shahedów-131/136, podczas

gdy w maju br. – 413, a w rekordowym


www.zbiam.pl

Samoloty bojowe

Łukasz Pacholski

10 listopada z fabrycznego lotniska

w Palmdale w Kalifornii do swojego

dziewiczego lotu wystartował pierwszy

prototyp bombowca strategicznego

Northrop Grumman B-21A Raider.

Chociaż wydarzenie nie zostało

wcześniej zapowiedziane, w pobliżu

lotniska zebrała się spora grupa

miłośników lotnictwa i obserwatorów,

którzy bez przeszkód mogli fotografować

oraz filmować maszynę.

B-21A Raider oblatany

Fotografie w artykule: X/Andrew Kanei, X/Contributor,

Departament Obrony Stanów Zjednoczonych.

Nowy amerykański bombowiec strategiczny,

ma zapewnić przewagę techniczną

nad głównymi rywalami Stanów

Zjednoczonych – Federacją Rosyjską i Chińską

Republiką Ludową. Sam oblot B-21A był spodziewany

od kilku tygodni, co potwierdzał fakt intensyfikacji

testów maszyny na płycie lotniska. Zgodnie

z procedurami, przed lotem konstruktorzy

i zespół prowadzący testy samolotu musieli

sprawdzić poprawność działania wszystkich systemów

pokładowych, a także zrealizować próby

kołowania i rozbiegu na pasie startowym. Po starcie

do Raidera dołączył myśliwiec F-16, który towarzyszył

bombowcowi w czasie lotu, a z jego

pokładu rejestrowano zachowanie testowanej

maszyny. Jest to standardowa procedura podczas

oblotów. Niestety, ze względu na ścisłą tajemnicę

otaczającą program rozwoju nowego

bombowca US Air Force, materiały fotograficzne

i filmowe nie zostały upublicznione. Bazując na

aplikacjach do śledzenia ruchu lotniczego (choć

lot odbywał się z wyłączonym transponderem

ułatwiającym obserwację, poprzez tego typu

oprogramowanie) określono, że B-21A spędził

w powietrzu ok. 90 minut, wznosząc się maksymalnie

na wysokość ok. 1800 m i osiągając prędkość

ok. 350 km/h.

Startujący B-21A. Widoczny przewód sondy, która ma mierzyć opływ powietrza za maszyną, i pokrywy dodatkowych

wlotów powietrza do silnikó

Na zdjęciu, pokazującym samolot od tyłu, widoczne są płaskie dysze wylotowe gazów z silników.

Prototypowy B-21A Raider w dziewiczym locie. Widoczny spód kadłuba, w tym osłony luków komór bombowych.

Nieoczekiwanie maszyna nie wylądowała

w Palmdale, ale w – odległej o ok. 120 km – bazie

lotniczej Edwards. Mieści się tam Air Force

Test Center, które odpowiada za próby wszystkich

nowych typów samolotów bojowych dla

US Air Force i odbiorców eksportowych. W kolejnych

miesiącach do pierwszej maszyny dołączą

kolejne egzemplarze. Producent prowadzi

obecnie w Palmdale prace przy pięciu kolejnych

prototypach Raidera.

Oblot prototypowego bombowca B-21A Raider

to ukoronowanie dotychczasowych wysiłków

korporacji Northrop Grumman, jej partnerów

przemysłowych (ponad 400 przedsiębiorstw

z 40 stanów) i Departamentu Obrony Stanów

Zjednoczonych. Kontrakt na opracowanie

i dostawy bombowców strategicznych nowej

generacji został podpisany w październiku

2015 r. Należy jednak pamiętać, że pierwsze

prace nad koncepcją nowego bombowca

strategicznego rozpoczęły się już w 1997 r.,

kiedy Northrop Grumman dostarczył US Air

Force ostatni, 20. seryjny egzemplarz samolotu

B-2A Spirit. Formalnie program został uruchomiony

w 2006 r., a postępowanie konkursowe

zapoczątkowano w 2010 r.

Opublikowane przez licznie zgromadzonych

spotterów zdjęcia i filmy dostarczają sporo nowych

informacji o szczegółach konstrukcji samolotu.

Pierwsze, co rzucało się w oczy, to długi przewód

ciągnący się za maszyną w czasie lotu – był to

jeden z czujników rejestrujących przepływ powietrza.

Wcześniej, na upublicznionej przez Departament

Obrony serii zdjęć, widać było zamontowany

na nosie maszyny zestaw czujników. Fotografie

z prób kołowania i startu pokazały, że na górnej

części maszyny (nad przedziałami silników)

umieszczono ruchome klapy zapewniające zwiększony

dopływ powietrza do silników w czasie kołowania,

startu i lądowania – jest to związane z zagłębieniem

wlotów powietrza w kadłubie, których

kształt zoptymalizowano do typowych warunków

lotu, co jednak najprawdopodobniej nie zapewnia

optymalnego dopływu powietrza we wspomnianych

fazach lotu. Notabene podobne rozwiązanie

zastosowano już wcześniej w B-2A Spirit. Zastanawiający

jest układ drzwi komory bombowej – jedną

z opcji może być zastosowanie kombinowanej

konstrukcji, która może być konfigurowana w zależności

od potrzeb (co by zgadzało się z oficjalnymi

informacjami odnośnie łatwości zmian zestawu

wyposażenia pokładowego). Inną może być

to, że obok głównej komory B-21A ma także dwie

mniejsze, które mogą być wykorzystywane do

przenoszenia pocisków „powietrze-powietrze” do

samoobrony, przełamania obrony powietrznej

bądź celów pozornych. Zdjęcia pokazały także tylną

część kadłuba – w tym przypadku wydaje się,

że konfiguracja wylotów gazów powtarza koncepcję

zastosowaną niegdyś w B-2A Spirit, choć

oczywiście nie dotyczy to materiałów konstrukcyjnych

i pokryć. Wydają się być nieco bardziej zagłębione

w strukturze kadłuba i mają ograniczyć wykrycie

maszyny podczas obserwacji z ziemi bądź

innego statku powietrznego znajdującego się na

małej wysokości.

n


www.zbiam.pl

Rozpoznanie lotnicze

Boeing dostarczy nowe samoloty wczesnego

ostrzegania i dowodzenia NATO

Łukasz Pacholski

15 listopada Agencja Wsparcia

i Zamówień NATO (NSPA) poinformowała,

że w ramach pierwszej fazy

programu modernizacji potencjału

Sojuszu Północnoatlantyckiego

w obszarze realizacji zadań dozoru

powietrznego i kontroli zdecydowano się

na wybór propozycji amerykańskiej

korporacji Boeing. Tym samym, zgodnie

z przewidywaniami, następcami

intensywnie eksploatowanych maszyn

E-3A Sentry będą E-7A Wedgetail.

Ilustracje w artykule: Boeing, NATO E-3 Component,

Departament Obrony Australii/Corporal Tristan

Kennedy, Türk Hava Kuvvetleri.

Wizja samolotu Boeing E-7A Wedgetail w barwach NATO. Początkowo Sojusz Północnoatlantycki zamówi

sześć takich maszyn.

Jak mówi komunikat NATO Support and Procurement

Agency (NSPA, Agencja Wsparcia

i Zamówień NATO), w pierwszej fazie planowany

jest zakup sześciu egzemplarzy, które mają

zostać zamówione poprzez federalną procedurę

Foreign Military Sales i międzyrządową umowę

z administracją Stanów Zjednoczonych. Wstępną

gotowość operacyjną mają osiągnąć w 2031 r., co

biorąc pod uwagę sprawdzoną i wdrożoną do

produkcji platformę oraz cały system jest realne

(o ile nie dojdzie do nieoczekiwanych opóźnień

proceduralnych). Koszt tego zakupu zostanie,

przynajmniej częściowo, ujawniony przy okazji

publikacji zgody na transakcję przez amerykański

Departament Stanu, co powinno nastąpić w przyszłym

roku. W kolejnych latach można spodziewać

się kontynuacji zamówień w celu pełnego zastąpienia

natowskich E-3A Sentry – obecnie w linii

pozostaje 14 z 18 dostarczonych na przestrzeni lat

80. samolotów (jeden z nich utracono w wypadku

14 lipca 1996 r. w Grecji, a trzy kolejne zostały wycofane

z eksploatacji i zakonserwowane na terenie

Stanów Zjednoczonych, w bazie lotniczej Davis-

-Monthan w Tucson w stanie Arizona). Według

obecnego harmonogramu, ostatni z dziś eksploatowanych

E-3A zostanie wycofany w 2035 r. Do

tego momentu ma obowiązywać wieloletnia

umowa zawarta pomiędzy NSPA a Boeingiem z listopada

2019 r. o wartości 1 mld USD, dotycząca

wsparcia eksploatacji tych maszyn.

Listopadowa decyzja NSPA oznacza koniec kilkuletnich

prac analitycznych związanych z wyborem

następcy E-3A Sentry. Ich początek sięga 2019 r., kiedy

przedstawiciele NATO wskazali na potrzebę kontynuacji

projektu wspólnej jednostki samolotów

wczesnego ostrzegania i dowodzenia, a jednocześnie

zauważono rosnące problemy związane

z utrzymaniem w linii dotychczas eksploatowanych

Od 1982 r. samoloty AEW&C E-3A Sentry należące do NATO wykonują jedne z najważniejszych zadań w ramach systemu

obrony powietrznej państw członkowskich i dozoru granic sojuszu. W ostatnich miesiącach niemal codziennie są

obecne w przestrzeni powietrznej Polski bądź Rumunii. Proces wycofywania tych wysłużonych maszyn rozpoczął się

jeszcze w 2015 r., kiedy pierwszy egzemplarz przebazowano do Arizony w celu zakonserwowania.

maszyn. Przypomnijmy, początkowo uczestniczyło

w niej 12 państw sojuszu (Belgia, Kanada, Dania,

Niemcy, Grecja, Włochy, Luksemburg, Norwegia,

Holandia, Portugalia, Turcja i Stany Zjednoczone),

a w ciągu kolejnych lat dołączyły do nich kolejne:

Hiszpania (1998), Węgry (2006), Polska (2007), Rumunia

(2010) i Czechy (2011). Ze względu na wiek,

a także zaprzestanie używania przez przewoźników

cywilnych samolotów rodziny Boeing 707,

koszty eksploatacyjne E-3A systematycznie rosną

ze względu na piętrzące się trudności m.in. w dostępie

do części zamiennych. Poza tym, pomimo

modernizacji, parametry ich systemu radiolokacyjnego

także nie przystają już do wymagań współczesnego,

wielodomenowego pola walki.

Zainteresowanie dostawą nowych maszyn

wczesnego ostrzegania i dowodzenia do jednostki

NATO wyrazili wszyscy zachodni dostawcy

tego typu rozwiązań – Boeing (E-7A Wedgetail),

Northrop Grumman (E-2D Hawkeye), Saab (Globaleye).

Dodatkowo do powyższej trójki dołączyli

także: Airbus, General Atomics i konsorcjum składające

się z L3Harris oraz ELTA Systems Group.

Ten ostatni zespół, formalnie, zaproponował najbardziej

oryginalne rozwiązanie, w postaci wykorzystania

jako platformy bazowej odrzutowego

samolotu dyspozycyjnego Bombardier

Global 6500. Należy przy tym pamiętać, że

w ostatnich latach przemysł izraelski dostarczał

kilku odbiorcom (Izraelowi, Stanom Zjednoczonym,

Włochom i Singapurowi) samoloty wczesnego

ostrzegania i dowodzenia na bazie platformy

Gulfstream G550. Formalna część rozmów

z przemysłem została zapoczątkowana przez

agencję NSPA w kwietniu 2022 r., kiedy wystosowano

oficjalne zapytania o informację RFI (Request

for Information), a także podpisano trzy umowy


www.zbiam.pl

Lotnictwo morskie

Pierwsze śmigłowce AW101 w Brygadzie

Lotnictwa Marynarki Wojennej

Łukasz Pacholski,

współpraca Andrzej Kiński

8 grudnia w 44. Kaszubsko-Darłowskiej

Bazie Lotnictwa Morskiego w Darłowie

odbyła się uroczystość zapoczątkowująca

proces przekazywania przez

producenta wielozadaniowych

śmigłowców Leonardo AW101

Brygadzie Lotnictwa Marynarki

Wojennej. Tym samym w polskim

lotnictwie morskim rozpoczęto proces

wymiany generacyjnej używanych

od 1981 r. wiropłatów do zwalczania

okrętów podwodnych Mi-14PŁ

i ratowniczych Mi-14PŁ/R.

Fotografie w artykule: Leonardo, BLMW,

Agencja Uzbrojenia, Łukasz Pacholski.

8 grudnia w Darłowie odbyła się uroczystość inicjująca proces przejmowania przez Brygadę Lotnictwa Marynarki

Wojennej czterech śmigłowców ZOP/CSAR Leonardo AW101.

Niestety, uroczystość w Darłowie odbyła

się bez udziału przedstawicieli mediów.

Jednak udostępnione przez użytkownika

maszyn i ich producenta zdjęcia pokazują, że

miała ona miejsce w jednym z sześciu zbudowanych

niedawno 44. BLM w Darłowie hangarów

postojowo-obsługowych. Według pierwotnych

planów nowa infrastruktura naziemna

(obejmująca także drogi kołowania i płyty postojowe)

była przygotowywana z myślą o wskazanych

do zakupu przez Ministerstwo Obrony

Narodowej w 2015 r. wielozadaniowych śmigłowców

Airbus H225M Caracal. Program modernizacji

bazy rozpoczął się bowiem właśnie

przed ośmioma laty. Na szczęście hangary

zmieszczą także większe AW101.

Uroczystość z 8 grudnia inauguruje finalny

etap pierwszej (miejmy nadzieję) fazy programu

pozyskania wiropłatów nowej generacji dla Brygady

Lotnictwa MW. Należy zaznaczyć, że są to

pierwsze fabrycznie nowe śmigłowce, które zasiliły

tę jednostkę od 2002 r. (wówczas był to

W-3RM 0906). Kontrakt pomiędzy, należącą do

koncernu Leonardo, Wytwórnią Sprzętu Komunikacyjnego

PZL-Świdnik S.A. a Inspektoratem

Uzbrojenia (obecnie Agencja Uzbrojenia) zawarto

26 kwietnia 2019 r. Dotyczył on dostawy

do końca 2022 r. czterech maszyn AW101

w konfiguracji zwalczania okrętów podwodnych

(ZOP) z modułem CSAR, pozwalającym na

realizację zadań poszukiwawczo-ratowniczych

nad Morzem Bałtyckim, a także pakiet logistyczno-szkoleniowy.

Szczegóły umowy pozostają

do dziś niejawne. Całość wyceniono na 1,65 mld

PLN brutto (szerzej w WiT 5/2019). Kontraktowi

towarzyszyła umowa offsetowa, zawarta

8 kwietnia 2019 r., o wartości niemal 396 mln

PLN. Jej beneficjentami stały się Wojskowe Zakłady

Lotnicze Nr 1 S.A. z Łodzi i Politechnika

Gdańska (szerzej w WiT 1/2020).

Dzięki decyzji MON Polska dołączyła do nielicznych

państw NATO, które zdecydowały się na

wybór śmigłowców tej rodziny – drogich w zakupie

i eksploatacji, ale cechujących się unikatowymi

możliwościami operacyjnymi. Obecnie, poza

Polską, na liście tej są tylko: Wielka Brytania, Dania,

Włochy, Kanada, Norwegia i Portugalia.

Oblot pierwszego polskiego AW101, odmiany

określanej przez Leonardo jako Mk 614, (nr

rejestracyjny ZR285, nr seryjny 50285, nr taktyczny

6201) odbył się 19 lipca 2021 r. na lotnisku

zakładów Leonardo w Yeovil w hrabstwie

Somerset w Wielkiej Brytanii, które realizują

montaż wiropłatów tego typu. Potem dołączyły

do niego: ZR286 (6 listopada 2021 r. nr ser.

50286, nr takt. 6202), ZR287 (22 kwietnia 2022 r.,

nr ser. 50287, nr takt. 6203) i ZR288 (22 listopada

2022 r., nr ser. 50288, nr takt. 6204). W ramach

certyfikacji zamówionej konfiguracji cała czwórka

wylatała łącznie ponad 700 godzin. Obejmowały

one różne scenariusze prób, w tym specjalistycznego

wyposażenia pokładowego oraz

przenoszenie i zrzuty lekkich torped ZOP, które

będą stanowić główne uzbrojenie śmigłowców

w Polsce. Z dużą dozą prawdopodobieństwa

Na początku grudnia w Darłowie znajdowały się już trzy z czterech zamówionych

w 2019 r. AW101. Czwarty także jest już w Polsce i przeleci do 44. BLM na początku

2024 r. Wdrożenie nowych wiropłatów pozwoli na zapoczątkowanie procesu wymiany

generacyjnej śmigłowców eksploatowanych przez polskie lotnictwo morskie.

Szczegóły konfiguracji polskich AW101 nadal pozostają niejawne. Dostępne zdjęcia

wskazują m.in. na bogaty zestaw systemów samoobrony, który obejmuje czujniki opromieniowania

i odpalenia rakiet przeciwlotniczych oraz wyrzutnie flar i dipoli.


www.zbiam.pl

Przemysł obronny

Remontowa Shipbuilding

– lider budowy okrętów w Polsce


Współczesny przemysł okrętowy

w Polsce jest głównie podwykonawcą,

produkującym przede wszystkim

częściowo wyposażone jednostki

pływające bądź ich bloki dla firm

zagranicznych. Na tym tle stocznia

Remontowa Shipbuilding S.A. z Gdańska

jest krajowym liderem w produkcji

gotowych, w pełni wyposażonych

statków i okrętów bezpośrednio

dla ich armatorów. W ostatnich latach

przedsiębiorstwo zbudowało szereg

ciekawych i nagradzanych promów

oraz jednostek specjalistycznych,

a za sprawą umów z Ministerstwem

Obrony Narodowej stało się głównym

dostawcą nowych okrętów

dla Marynarki Wojennej RP.

Fotografie w artykule Tomasz Grotnik.

Remontowa Shipbuilding S.A. jest jedną

z czołowych firm należących do prywatnej

grupy kapitałowej Remontowa Holding

S.A. Współdziałanie w jej ramach umożliwia

oferowanie kompleksowych rozwiązań

technicznych, których finalnym produktem są

w pełni wyposażone, nowoczesne statki. Firma

ma bogatą historię, jest obecna na rynku już

78 lat. W tym czasie zbudowała ok. 1040 statków

i okrętów. Od drugiej połowy lat 50., wtedy

jako Stocznia Północna im. Bohaterów Westerplatte,

aż do końca minionego stulecia, przedsiębiorstwo

było liderem budowy jednostek

bojowych, pomocniczych i specjalnych (dozorowiec,

kutry torpedowe, okręty desantowe,

Statek wielozadaniowy Planeta I typu B618.

Niszczyciel min ORP Kormoran, pierwszy polski okręt nowej generacji.

szkolne, rozpoznawcze, hydrograficzne, ratownicze

i inne) dla polskiej Marynarki Wojennej, jak

też flot Układu Warszawskiego, głównie ZSRS.

Ostatnią jednostką zbudowaną dla MW RP

przez ówczesną Północną był okręt wsparcia logistycznego

(dziś dowodzenia siłami przeciwminowymi)

ORP Kontradmirał X. Czernicki. Było

to w 2001 r. Potem nastąpił długotrwały zastój

w dziedzinie modernizacji naszej floty.

W ostatnim okresie Remontowa zbudowała

i dostarczyła armatorom takie jednostki jak: serię

dwustronnych promów pasażersko-samochodowych

z napędem bateryjnym typu B619

dla armatora norweskiego (nagroda Shippax

Award); serię dwustronnych niskoemisyjnych

promów pasażersko-samochodowych typu

B615 dla armatora kanadyjskiego; awangardowy

statek przeznaczony do układania, podnoszenia

i konserwacji kabli podmorskich typu

B101 dla armatora norweskiego; lodołamacze

liniowe typu B105 dla Regionalnego Zarządu

Gospodarki Wodnej w Szczecinie; statki wielozadaniowe

Zodiak II i Planeta I typu B618 dla

urzędów morskich w Szczecinie i Gdyni (nagroda

Baird Maritime w kategorii Najlepszy statek

wielozadaniowy na świecie w 2020 r.); czy statek

pożarniczy Strażak-28 typu B861 dla Zarządu

Morskich Portów Szczecin i Świnoujście.

❚ Powrót okrętów

Na szczęście dla morskiego rodzaju Sił Zbrojnych

RP w 2013 r. realnych kształtów zaczęła

wreszcie nabierać modernizacja floty. We wrześniu

Remontowa Shipbuilding, stojąca na czele

konsorcjum, w skład którego weszły też Ośrodek

Badawczo-Rozwojowy Centrum Techniki

Morskiej S.A. i Stocznia Marynarki Wojennej S.A.

w upadłości likwidacyjnej, zawarła umowę ramową

z Inspektoratem Uzbrojenia na budowę

prototypu niszczyciela min projektu 258 Kormoran

II, z opcją na dwie jednostki seryjne.

ORP Kormoran, zbudowany w latach 2014–

2017, stał się pierwszym okrętem wojennym

zaprojektowanym i powstałym w kraju dla

MW RP od prawie trzech dekad. Wyprodukowano

go w pionierskiej w polskich warunkach

technologii stali amagnetycznej. Po raz pierwszy

na okręcie MW RP zastosowano też pędniki


www.zbiam.pl

Okręty wojenne

Podniesienie bandery na okręcie podwodnym S-81 Isaac Peral otwiera nowy rozdział nie tylko dla hiszpańskiej floty, ale także producenta, Navantii, która dołączyła do grona nielicznych

wytwórców jednostek pływajacych tej klasy na świecie.



30 listopada Armada Española wcieliła

okręt podwodny Isaac Peral. To pierwsza

jednostka typu S-80 Plus, pierwsza nowa

tej klasy w hiszpańskiej flocie od prawie

40 lat, a także pierwsza samodzielnie

zbudowana współcześnie w Królestwie

Hiszpanii. I choć program był początkowo

obciążony niepowodzeniami, dziś

tak naprawdę liczy się to, że państwowa

grupa stoczniowa – Navantia S.A. S.M.E.

– projektant i producent „osiemdziesiątek”,

dołączyła do wąskiego grona

wytwórców konwencjonalnych okrętów

podwodnych. Wkrótce również

napędzanych systemem AIP.

Ilustracje: Tomasz Grotnik, Navantia, SAES.

Historia programu S-80 trwa od marca

2004 r., kiedy to Izar Construcciones Navales

S.A. S.M.E. (od 2005 r. Navantia)

i madrycki resort obrony podpisali umowę na

budowę czterech okrętów podwodnych typu

S-80, z dostawą prototypu w 2011 r. Jednak sprawy

potoczyły się nie po myśli obydwu stron

i prototypowy Isaac Peral trafił w ręce hiszpańskich

marynarzy aż 12 lat później. Trzeba przy

tym uczciwie przyznać, że w ostatnich dekadach

nie było programu okrętu podwodnego, który by

nie cierpiał z powodów opóźnień. O przyczynach

i skutkach tej sytuacji oraz dalszym rozwoju

konstrukcji pisaliśmy obszernie w „Wojsku i Technice”

6/2021. Teraz przybliżymy ostatni okres budowy,

do zdania okrętu, jak też stronę techniczną

jednostek i ich najbliższą przyszłość.

❚ Przygotowania do służby

Pierwsze próby odbyły się jeszcze przed wodowaniem

S-81 Isaac Peral. 11 listopada 2020 r.

przeprowadzono niezbędne kontrole oraz testy

w celu pierwszego uruchomienia głównej

i awaryjnej sieci dystrybucji energii elektrycznej

przy zasilaniu z lądu. Umożliwiło to dalszą

elektryfikację wyposażenia jednostki, w celu

sprawdzenia jego prawidłowego działania zarówno

indywidualnie, jak i jego integrację

z resztą sprzętu. Natomiast 8 marca 2021 r. rozpoczęto

okrętowanie ogniw akumulatorów do

obydwu jam bateryjnych.

Wodowanie jednostki odbyło się 7 maja

2021 r. w stoczni Navantii w Kartagenie, po

czym rozpoczęto finalne wyposażanie i przygotowania

do prób na uwięzi. Po wykonaniu

testów szczelności i zbiorników balastowych,

25 czerwca okręt rozpoczął pierwsze planowe

dokowanie, które trwało do 31 sierpnia. W ciągu

dwóch miesięcy m.in. zainstalowano peryskop

bojowy i uruchomiono konsole systemu

zarządzania walką ICSC w centrali oraz przygotowano

go do instalacji pierwszej wersji operacyjnej

oprogramowania VC 9.0 SCA. Oficjalne

badania kwalifikacyjne ICSC zainicjowano

26 lipca w laboratorium Navantia Sistemas

w San Fernando koło Kadyksu.

W ramach prób stoczniowych, 12 listopada

dokonano pierwszego rozruchu silników wysokoprężnych

napędzających generatory spalinowo-elektryczne

i sprawdzono działanie rozdzielnic

elektrycznych oraz sieci dystrybucji prądu

elektrycznego. Natomiast 11 lutego 2022 r.

przetestowano działanie głównego silnika elektrycznego

i śruby napędowej. W tym celu okręt

został przeholowany z basenu wyposażeniowego

stoczni do niecki podnośnika Syncrolift,

który był wówczas w pozycji dolnej (zanurzonej).

Próba na cumach pozwoliła zweryfikować

pracę napędu i jego osiowość (szczególnie linii

wałów) oraz, również po raz pierwszy, autonomiczne

zasilanie z baterii akumulatorów. Przeprowadzono

przy tym kontrole działania układu

napędowego zarówno lokalnie, jak i zdalnie, za

pośrednictwem systemu zarządzania platformą

SCP, a także w normalnym trybie pracy i w trybie

awaryjnym. Zweryfikowano wówczas, czy zespół

napędowy reaguje prawidłowo na wszystkie

wysyłane komendy sterujące.

Kolejny kamień milowy testów osiągnięto

27 maja 2022 r., kiedy to Isaac Peral wyszedł na

pierwsze próby morskie. Rejs był krótki. W położeniu

nawodnym jednostka nawigowała

przez cztery godziny po Morzu Śródziemnym

w rejonie Kartageny.

Następną przełomową operacją było pierwsze

statyczne zanurzenie na otwartym morzu.

30 marca 2023 r. okręt zszedł pod wodę na

akwenie w rejonie bazy marynarki La Algameca,

koło Centrum Nurkowego Marynarki Wojennej

(Centro de Buceo de la Armada). Isaac Peral zanurzył

się w rejonie boi oznaczającej głębokość

50 m. Sprawdzono przy tym wyważenie jednostki

i szczelność kadłuba mocnego. Natomiast

11 października okręt, w ramach ostatniego

etapu prób odbiorczych, zszedł na

maksymalną głębokość operacyjną. Tej oficjalnie

nie podano, ale w opracowaniach pojawia

się wartość „powyżej 300 m”, a czasem głębokość

testowa określana jest na 460 m. 27 oraz

31 października próby kontynuowano i objęły


www.zbiam.pl

WiT 12_2023 (99) promo

Transform your PDFs into Flipbooks and boost your revenue!

Delete template?

Save as template ?
