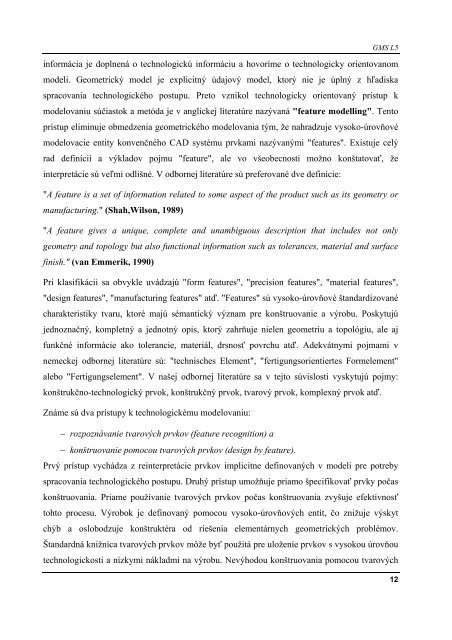

GMS L5<br />

informácia je doplnená o technologickú informáciu a hovoríme o technologicky orientovanom<br />

modeli. Geometrický model je explicitný údajový model, ktorý nie je úplný z hľadiska<br />

spracovania technologického postupu. Preto vznikol technologicky orientovaný prístup k<br />

modelovaniu súčiastok a metóda je v anglickej literatúre nazývaná "feature modelling". Tento<br />

prístup eliminuje obmedzenia geometrického modelovania tým, že nahradzuje vysoko-úrovňové<br />

modelovacie entity konvenčného CAD systému prvkami nazývanými "features". Existuje celý<br />

rad definícií a výkladov pojmu "feature", ale vo všeobecnosti možno konštatovať, že<br />

interpretácie sú veľmi odlišné. V odbornej literatúre sú preferované dve definície:<br />

"A feature is a set of information related to some aspect of the product such as its geometry or<br />

manufacturing." (Shah,Wilson, 1989)<br />

"A feature gives a unique, complete and unambiguous description that includes not only<br />

geometry and topology but also functional information such as tolerances, material and surface<br />

finish." (van Emmerik, 1990)<br />

Pri klasifikácii sa obvykle uvádzajú "form features", "precision features", "material features",<br />

"design features", "manufacturing features" atď. "Features" sú vysoko-úrovňové štandardizované<br />

charakteristiky tvaru, ktoré majú sémantický význam pre konštruovanie a výrobu. Poskytujú<br />

jednoznačný, kompletný a jednotný opis, ktorý zahrňuje nielen geometriu a topológiu, ale aj<br />

funkčné informácie ako tolerancie, materiál, drsnosť povrchu atď. Adekvátnymi pojmami v<br />

nemeckej odbornej literatúre sú: "technisches Element", "fertigungsorientiertes Formelement"<br />

alebo "Fertigungselement". V našej odbornej literatúre sa v tejto súvislosti vyskytujú pojmy:<br />

konštrukčno-technologický prvok, konštrukčný prvok, tvarový prvok, komplexný prvok atď.<br />

Známe sú dva prístupy k technologickému modelovaniu:<br />

− rozpoznávanie tvarových prvkov (feature recognition) a<br />

− konštruovanie pomocou tvarových prvkov (design by feature).<br />

Prvý prístup vychádza z reinterpretácie prvkov implicitne definovaných v modeli pre potreby<br />

spracovania technologického postupu. Druhý prístup umožňuje priamo špecifikovať prvky počas<br />

konštruovania. Priame používanie tvarových prvkov počas konštruovania zvyšuje efektívnosť<br />

tohto procesu. Výrobok je definovaný pomocou vysoko-úrovňových entít, čo znižuje výskyt<br />

chýb a oslobodzuje konštruktéra od riešenia elementárnych geometrických problémov.<br />

Štandardná knižnica tvarových prvkov môže byť použitá pre uloženie prvkov s vysokou úrovňou<br />

technologickosti a nízkymi nákladmi na výrobu. Nevýhodou konštruovania pomocou tvarových<br />

12
