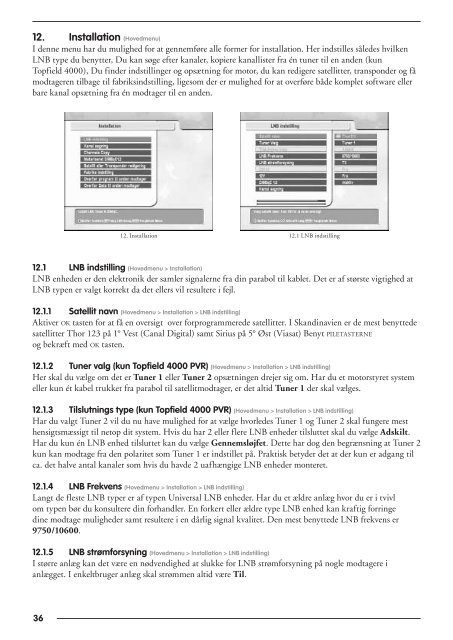

12. Installation (Hovedmenu)<br />
I denne menu har du mulighed for at gennemføre alle former for installation. Her indstilles således hvilken<br />
LNB type du benytter, Du kan søge efter kanaler, kopiere kanallister fra én tuner til en anden (kun<br />
<strong>Topfield</strong> 4000), Du finder indstillinger og opsætning for motor, du kan redigere satellitter, transponder og få<br />
modtageren tilbage til fabriksindstilling, ligesom der er mulighed for at overføre både komplet software eller<br />
bare kanal opsætning fra én modtager til en anden.<br />
12.1 LNB indstilling (Hovedmenu > Installation)<br />
LNB enheden er den elektronik der samler signalerne fra din parabol til kablet. Det er af største vigtighed at<br />
LNB typen er valgt korrekt da det ellers vil resultere i fejl.<br />
12.1.1 Satellit navn (Hovedmenu > Installation > LNB indstilling)<br />
Aktiver OK tasten for at få en oversigt over forprogrammerede satellitter. I Skandinavien er de mest benyttede<br />
satellitter Thor 123 på 1° Vest (Canal Digital) samt Sirius på 5° Øst (Viasat) Benyt PILETASTERNE<br />
og bekræft med OK tasten.<br />
12.1.2 Tuner valg (kun <strong>Topfield</strong> 4000 PVR) (Hovedmenu > Installation > LNB indstilling)<br />
Her skal du vælge om det er Tuner 1 eller Tuner 2 opsætningen drejer sig om. Har du et motorstyret system<br />
eller kun ét kabel trukket fra parabol til satellitmodtager, er det altid Tuner 1 der skal vælges.<br />
12.1.3 Tilslutnings type (kun <strong>Topfield</strong> 4000 PVR) (Hovedmenu > Installation > LNB indstilling)<br />
Har du valgt Tuner 2 vil du nu have mulighed for at vælge hvorledes Tuner 1 og Tuner 2 skal fungere mest<br />
hensigtsmæssigt til netop dit system. Hvis du har 2 eller flere LNB enheder tilsluttet skal du vælge Adskilt.<br />
Har du kun én LNB enhed tilsluttet kan du vælge Gennemsløjfet. Dette har dog den begrænsning at Tuner 2<br />
kun kan modtage fra den polaritet som Tuner 1 er indstillet på. Praktisk betyder det at der kun er adgang til<br />
ca. det halve antal kanaler som hvis du havde 2 uafhængige LNB enheder monteret.<br />
12.1.4 LNB Frekvens (Hovedmenu > Installation > LNB indstilling)<br />
Langt de fleste LNB typer er af typen Universal LNB enheder. Har du et ældre anlæg hvor du er i tvivl<br />
om typen bør du konsultere din forhandler. En forkert eller ældre type LNB enhed kan kraftig forringe<br />
dine modtage muligheder samt resultere i en dårlig signal kvalitet. Den mest benyttede LNB frekvens er<br />
9750/10600.<br />
12.1.5 LNB strømforsyning (Hovedmenu > Installation > LNB indstilling)<br />
I større anlæg kan det være en nødvendighed at slukke for LNB strømforsyning på nogle modtagere i<br />
anlægget. I enkeltbruger anlæg skal strømmen altid være Til.<br />
36<br />
12. Installation 12.1 LNB indstilling
