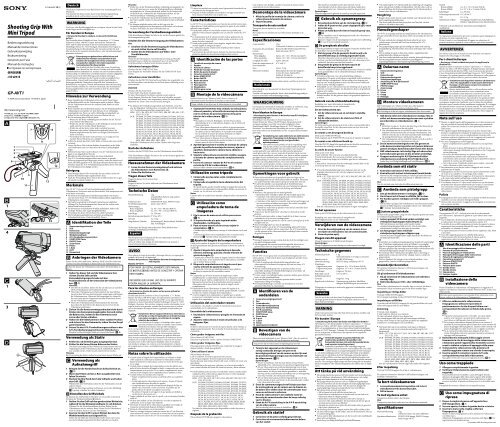

Sony GP-AVT1 - GP-AVT1 Consignes d’utilisation Russe

Shooting Grip With
Mini Tripod
4-146-645-12(1)
GP-AVT1
Bedienungsanleitung
Manual de instrucciones
Gebruiksaanwijzing
Bruksanvisning
Istruzioni per l’uso
Manual de instruções
© 2009 Sony Corporation Printed in Japan
Deutsch
Herzlichen Glückwunsch zum Kauf dieses Sony Aufnahmegriffs mit
Ministativ.
Vor dem Betrieb dieses Geräts lesen Sie die Bedienungsanleitung
gründlich durch und bewahren sie zum Nachschlagen auf.
WARNUNG
Um Feuer-oder Berührungsgefahr zu verringern, setzen Sie das Gerät
weder Regen noch Feuchtigkeit aus.
Für Kunden in Europa
< Hinweis für Kunden in Ländern, in denen EU-Richtlinien
gelten >
Der Hersteller dieses Produkts ist Sony Corporation, 1-7-1 Konan
Minato-ku Tokyo, 108-0075, Japan. Autorisierter Vertreter für
EMV und Produktsicherheit ist die Sony Deutschland GmbH,
Hedelfinger Strasse 61, 70327 Stuttgart, Deutschland. Für Fragen im
Zusammenhang mit Kundendienst oder Garantie wenden Sie sich
bitte an die in den separaten Kundendienst- oder Garantieunterlagen
genannten Adressen.
Entsorgung von gebrauchten elektrischen und
elektronischen Geräten (anzuwenden in den
Ländern der Europäischen Union und anderen
europäischen Ländern mit einem separaten
Sammelsystem für diese Geräte)
Das Symbol auf dem Produkt oder seiner Verpackung
weist darauf hin, dass dieses Produkt nicht als normaler
Haushaltsabfall zu behandeln ist, sondern an einer Annahmestelle für
das Recycling von elektrischen und elektronischen Geräten abgegeben
werden muss. Durch Ihren Beitrag zum korrekten Entsorgen
dieses Produkts schützen Sie die Umwelt und die Gesundheit Ihrer
Mitmenschen. Umwelt und Gesundheit werden durch falsches
Entsorgen gefährdet. Materialrecycling hilft, den Verbrauch von
Rohstoffen zu verringern. Weitere Informationen über das Recycling
dieses Produkts erhalten Sie von Ihrer Gemeinde, den kommunalen
Entsorgungsbetrieben oder dem Geschäft, in dem Sie das Produkt
gekauft haben.
Hinweise zur Verwendung
Beim Einstellen des Griffwinkels setzen Sie nicht Ihren Finger
auf das Bedienfeld, um die Videokamera stabil zu halten. Halten
Sie die Videokamera fest mit der anderen Hand, damit sie nicht
herunterfällt.
Beim Einstellen des Griffwinkels drücken Sie die Winkeleinstelltaste
vollständig ein und prüfen vor dem Einsatz, ob sie vollständig
zurückgekehrt ist. Wenn sie nicht vollständig zurückgekehrt ist,
stellen Sie den Griffwinkel nach vorne und hinten fein ein.
Bei Verwendung dieses Teils als Stativ:
Breiten Sie die Beine vollständig aus und stellen Sie das Teil auf
einer ebenen Oberfläche auf.
Prüfen Sie, ob die Videokamera sicher befestigt ist und das Stativ
stabil steht, bevor Sie Ihre Hände abnehmen.
Prüfen Sie, ob das Stativ sicher steht, nachdem Sie einen
Konverter oder andere Zubehörteile angebracht haben. Sie
können möglicherweise das Stativ mit einigen Zubehörteilen
nicht verwenden.
Verwenden Sie das Stativ nicht an Orten, wo es aufgrund von
starkem Wind, Vibration usw. umfallen kann.
Achten Sie darauf, das Stativ nicht fallen zu lassen oder nass werden
zu lassen.
Lassen Sie dieses Teil nicht im direkten Sonnenlicht, in der Nähe
von Heizkörpern oder an Orten mit sehr hoher Luftfeuchtigkeit
liegen.
Nehmen Sie das Stativ nach Gebrauch von der Videokamera ab und
legen es im mitgelieferten Etui ab.
Bündeln Sie überschüssiges Kabel mit einem Kabelband.
Der A/V-/Fernbedienungsanschluss muss immer in gerader
Richtung eingesteckt und abgezogen werden, wobei am Stecker und
nicht am Kabel gegriffen wird. Durch gewaltsames Einstecken oder
Abziehen kann der A/V-/Fernbedienungsanschluss dieses Teils oder
der Videokamera beschädigt werden.
Reinigung
Zum Reinigen dieses Teils verwenden Sie ein weiches, leicht mit
mildem Haushaltsreiniger angefeuchtetes Tuch.
Nach der Verwendung dieses Teils in der Seeluft wischen Sie es gut
mit einem trockenen Lappen ab.
Merkmale
Der GP-AVT1 ist ein Griff mit Fernbedienungsfunktion für
Videokameras. Sie können auch die Beine dieses Teils ausspreizen und
es als Stativ verwenden.
Sie können die eingebaute Fernbedienungseinheit zum Steuern
von mit einem Sony A/V-/Fernbedienungsanschluss ausgestatteten
Videokameras verwenden.
Der leicht zu greifende Griff erlaubt Aufnahme in natürlicher
Haltung. Die Fernbedienungseinheit kann mit der rechten oder
linken Hand bedient werden.
Sie können aus verschiedenen Winkeln aufnehmen: hoher oder
niedriger Winkel, oder sogar Spiegelbildwinkel.
Verwenden Sie dieses Teil als Stativ für stabile Aufnahme.
Die Fernbedienungsfunktionen enthalten grundlegende
Aufnahmefunktionen (Video/Standbild, Zoom).
Identifikation der Teile
1 Kameramontageschraube
2 Stift
3 Kamerasitz
4 Kameramontageknopf
5 Winkeleinstelltaste
6 A/V-/Fernbedienungsanschluss
7 START/STOP-Taste
8 PHOTO-Taste
9 Zoom-Taste
10 R-Bein
11 L-Bein
12 Griff
13 Riemenloch
Anbringen der Videokamera
Setzen Sie den Akku und einen „Memory Stick“, eine Disc oder eine
Cassette vor dem Anbringen an dieses Teil in die Videokamera ein.
Achten Sie darauf, die Videokamera oder dieses Teil nicht fallen zu
lassen.
1 Halten Sie dieses Teil und die Videokamera fest,
richten Sie den Stift und die
Kamerabefestigungsschraube mit den
Positionslöchern an der Unterseite der Videokamera
aus. (-1)
Hinweise
Der Stift ist einziehbar. Ziehen Sie ihn ein oder aus, je nachdem,
ob Ihre Videokamera ein Positionierloch hat.
Wenn Ihre Videokamera ein Positionierloch für den Stift hat,
lassen Sie den Stift aus dem Kamerasitz ausgezogen und bringen
die Videokamera an. Wenn der Stift eingezogen ist, ziehen Sie
ihn mit einem spitzen Gegenstand aus dem Kamerasitz, bevor
Sie die Videokamera anbringen.
Wenn Ihre Videokamera kein Positionierloch für den Stift
hat, ziehen Sie den Stift in den Kamerasitz ein, bevor Sie die
Videokamera anbringen.
2 Ziehen Sie die Kameramontageschraube leicht durch
Drehen des Kameramontageknopfes fest und stellen
die Balance ein, indem Sie den Kamerasitz nach
vorne oder hinten schieben.
3 Halten Sie die Videokamera in einer stabilen Position
und sichern Sie den Kamerasitz, indem Sie den Knopf
ganz festziehen.
4 Setzen Sie den A/V-/Fernbedienungsanschluss in den
A/V-/Fernbedienungsanschluss der Videokamera.
Bündeln Sie überschüssiges Kabel mit einem Kabelband. (-4)
Verwendung als Stativ
1 Prüfen Sie, ob die Beine ganz ausgespreizt sind.
2 Prüfen Sie die Vorne/Hinten-Balance des Stativs.
Das Stativ kann aufgrund des Winkels des Kamerasitzes oder bei
Ungleichgewicht der Videokamera durch Zubehörteile, Batterie
usw. instabil werden. Nicht in solch einem Fall verwenden.
Hinweise
Bei Verwendung des Stativs stellen Sie es auf einer ebenen Fläche auf.
Verwendung als
Aufnahmegriff
1 Bringen Sie die Handschlaufe am Schlaufenloch an.
(-1)
2 Wenn das R-Bein und das L-Bein ausgebreitet sind,
falten Sie sie ein.
3 Stecken Sie Ihre Hand durch die Schlaufe und halten
den Griff. (-3)
Während Sie den Griff halten, halten Sie die Videokamera mit der
anderen Hand.
Indem Sie Ihre Finger auf den Griff setzen, wie in der Abbildung
-3 gezeigt, erlauben Sie stabile Aufnahme.
Einstellen des Griffwinkels
Sie können den Griffwinkel in Schritten von etwa zehn Grad durch
Drücken der Winkeleinstelltaste ändern.
1 Stellen Sie den Griff auf den gewünschten Winkel ein,
wähernd Sie die Winkeleinstelltaste voll drücken.
Während Sie die Winkeleinsetlltaste drücken, halten Sie die
Videokamera mit der anderen Hand. Wenn Sie die Videokamera
nicht fest halten, kann sie zu einer Seite kippen.
2 Sperren Sie den Griff in einem Winkel, bei dem die
Winkeleinstelltaste zurückgestellt ist.
Stellen Sie die Mitte des Schwerpunkts leicht weiter nach vorne,
um die Fernbedienungseinheit leichter bedienbar zu machen.
Hinweise
Prüfen Sie, ob die Winkeleinstelltaste vollständig zurückgekehrt ist.
Der Griff rastet nur ein, wenn die Winkeleinstelltaste vollständig
zurückgekehrt ist. Wenn erforderlich, stellen Sie die Position des
Griffs leicht ein, während Sie die Videokamera halten, bis die
Winkeleinstelltaste vollständig zurückgekehrt ist.
Je nach der Videokamera kann durch Einstellen des Griffwinkels
das Stativ instabil werden. In diesen Fall stellen Sie den Griffwinkel
neu ein.
Sie können möglicherweise nicht in der Lage sein, die
Fernbedienungseinheit bei bestimmten Griffwinkeln zu bedienen.
In diesen Fall stellen Sie den Griffwinkel neu ein.
Verwendung der Fernbedienungseinheit
Volle Einzelheiten schlagen Sie bitte in der mit der Kamera gelieferten
Bedienungsanleitung nach.
Schalten Sie die Stromversorgung der Videokamera
ein.
1 Schalten Sie die Stromversorgung der Videokamera
ein und stellen Sie sie auf Standby.
2 Stellen Sie die Videokamera auf Video- oder
Standbildmodus.
Hinweise
Wenn Sie die Videokamera eine bestimmte Zeit lang auf Standby
geschaltet lassen, schaltet sie automatisch aus. Um auf Standby
zurückzuschalten, schalten Sie die Kamera wieder ein.
Aufnehmen bewegter Bilder
Drücken Sie die START/STOP-Taste.
Zum Stoppen der Aufnahme drücken Sie die START/STOP-Taste
erneut.
Aufnehmen eines Standbildes
Drücken Sie die PHOTO-Taste leicht und halten Sie sie gedrückt, um
ein Bild zu prüfen, und drücken Sie die Taste dann vollständig, um es
aufzunehmen.
Zoomen
Drücken Sie die Zoom-Taste.
T-Seite (Tele): Das Motiv erscheint näher.
W-Seite (Weitwinkel): Das Motiv erscheint weiter entfernt.
Durch längeres Drücken der Zoom-Taste wird schneller gezoomt.
Sie können auch heran- oder wegzoomen, indem Sie den erhöhten
Mittenteil der Zoom-Taste vor und zurück bewegen.
Sie können die Fernbedienungseinheit auch bedienen, wenn Sie
eine der folgenden Videokameras verwenden, die nicht mit einem
A/V-/Fernbedienungsanschluss ausgestattet sind.
HDR- CX7, CX6, HC9, HC7, HC5, HC3, SR8, SR7, SR5, SR1, UX7,
UX5, UX3, UX1
DCR- DVD908, DVD905, DVD808, DVD805, DVD803, DVD755,
DVD708, DVD705, DVD703, DVD653, DVD608, DVD605,
DVD602, DVD508, DVD506, DVD505, DVD408, DVD406,
DVD405, DVD404, DVD403, DVD308, DVD306, DVD305,
DVD304, DVD205, DVD203, DVD202, DVD109, DVD108,
DVD106, DVD105, DVD103, DVD92, HC96, HC94, HC90,
HC48, HC47, HC46, HC45, HC44, HC43, HC42, HC41,
HC40, HC39, HC38, HC37, HC36, HC35, HC33, HC32,
HC30, HC26, HC24, HC23, HC22, HC21, HC20, HC19,
HC17, PC1000, PC55, PC53, SR300, SR290, SR200, SR190,
SR100, SR90, SR82, SR80, SR72, SR70, SR62, SR60, SR52,
SR50, SR42, SR40, SR33, SR32, SR30
Nicht alle Videokameras sind in allen Ländern oder Regionen
erhältlich.
Nach der Aufnahme
Drücken Sie die POWER-Taste, um die Videokamera auszuschalten.
Volle Einzelheiten schlagen Sie bitte in der mit der Kamera gelieferten
Bedienungsanleitung nach.
Herausnehmen der Videokamera
1 Lösen Sie den Kameramontageknopf und nehmen
die Videokamera vom Kamerasitz ab.
2 Falten Sie die Beine ein.
Tragen dieses Teils
Tragen Sie dieses Teil in seinem Etui.
Hinweise
Tragen Sie dieses Teil nicht, während eine Videokamera daran
befestigt ist.
Technische Daten
Maximalbelastung
1 kg
(einschließlich Batterie und anderer
Zubehörteile)
Funktionen der
Fernbedienungseinheit
START/STOP-Taste, PHOTO-Taste,
Zoom-Taste (W/T)
Abmessungen
Beine eingefaltet
Beine ausgefaltet
Ca. 45 × 132 × 68 mm (B/H/T)
Ca. 127 × 96 × 114 mm (B/H/T)
Kabellänge
Ca. 250 mm
Betriebstemperaturbereich 0° C bis 40° C
Gewicht
Ca. 114 g
Mitgeliefertes Zubehör
Aufnahmegriff, Handschlaufe, Kabelband,
Etui, Anleitungen
Änderungen bei Design und technischen Daten bleiben ohne
vorherige Ankündigung vorbehalten.
Español
Muchas gracias por la adquisición de esta empuñadura de toma de
imágenes con mini trípode Sony.
Antes de utilizar esta unidad, lea detenidamente este manual, y
consérvelo para futuras referencias.
AVISO
Para reducir el riesgo de incendio o descarga eléctrica, no exponga la
unidad a la lluvia ni a la humedad.
Nombre del producto: Empuñadura de toma de imágenes con
mini trípode
Modelo: GP-AVT1
Para los clientes en Europa
< Aviso para los clientes de países en los que se aplican las
directivas de la UE >
El fabricante de este producto es Sony Corporation, 1-7-1 Konan
Minato-ku Tokyo, 108-0075, Japón. El representante autorizado en lo
referente al cumplimiento de la directiva EMC y a la seguridad de los
productos es Sony Deutschland GmbH, Hedelἀnger Strasse 61, 70327
Stuttgart, Alemania. Para resolver cualquier asunto relacionado con el
soporte técnico o la garantía, consulte las direcciones que se indican
en los documentos de soporte técnico y garantía suministrados por
separado.
Tratamiento de los equipos eléctricos y electrónicos
al final de su vida útil (aplicable en la Unión Europea
y en países europeos con sistemas de recogida
selectiva de residuos)
Este símbolo en el equipo o el embalaje indica que el
presente producto no puede ser tratado como residuos
domésticos normales, sino que debe entregarse
en el correspondiente punto de recogida de equipos eléctricos
y electrónicos. Al asegurarse de que este producto se desecha
correctamente, Ud. ayuda a prevenir las consecuencias negativas
para el medio ambiente y la salud humana que podrían derivarse
de la incorrecta manipulación en el momento de deshacerse de este
producto. El reciclaje de materiales ayuda a conservar los recursos
naturales. Para recibir información detallada sobre el reciclaje de
este producto, póngase en contacto con el ayuntamiento, el punto
de recogida más cercano o el establecimiento donde ha adquirido el
producto.
Notas sobre la utilización
Cuando ajuste el ángulo de la empuñadura, no coloque su dedo
sobre el panel de control para mantener la videocámara estable.
Sujete firmemente la videocámara con la otra mano de forma que
no se caiga.
Cuando ajuste el ángulo de la empuñadura, antes de utilizar ésta,
pulse el botón de ajuste del ángulo a fondo y compruebe que vuelva
completamente a su posición. Si no vuelve completamente, ajuste
con precisión el ángulo de la empuñadura hacia adelante y atrás.
Cuando utilice esta unidad como trípode:
Separe completamente las patas y asiéntela sobre una superficie
plana.
Compruebe que la videocámara esté segura y de que el trípode
esté equilibrado antes de soltar las manos.
Compruebe que el trípode esté equilibrado después de fijar un
objetivo de conversión u otros accesorios. Es posible que no
pueda utilizar el trípode con algunos accesorios.
No utilice el trípode en un lugar en el que pueda caer debido a
viento fuerte, vibraciones, etc.
Tenga cuidado de no dejar caer el trípode y de no derramar líquidos
sobre él.
No deje esta unidad a la luz solar directa, cerca de un aparato de
calefacción, ni en un lugar muy húmedo.
Desmonte el trípode de la videocámara y guárdelo en la funda de
transporte suministrada después de haberlo utilizado.
Reúna el cable sobrante con el sujetacables.
Inserte y extraiga siempre el conector remoto de A/V en dirección
recta mientras lo sujete. La inserción o extracción a la fuerza podría
dañar el conector remoto de A/V de esta unidad o la videocámara.
Limpieza
Limpie esta unidad con un paño suave ligeramente humedecido en
una solución de detergente suave.
Después de haber utilizado esta unidad en un lugar sometido a la
brisa marina, frótela bien con un paño seco.
Características
La GP-AVT1 es una empuñadura con función de control remoto para
videocámaras. Usted también podrá separar las patas de esta unidad y
utilizarla como trípode.
Usted podrá utilizar el controlador remoto incorporado para
gobernar videocámaras equipadas con un conector remoto de A/V
Sony.
La empuñadura fácil de sujetar permite realizar grabaciones en
postura normal. El controlador remoto puede accionarse con la
mano derecha o izquierda.
Usted podrá grabar desde varios ángulos: ángulo alto o bajo, o
incluso ángulo de imagen de espejo.
La utilización de esta unidad como trípode permite realizar
grabaciones estables.
Las funciones de control remoto incluyen las funciones básicas de
grabación (grabación de películas/imágenes fijas, zoom).
Identificación de las partes
1 Tornillo de montaje de cámara
2 Pasador
3 Asiento de cámara
4 Perilla de montaje de cámara
5 Botón de ajuste de ángulo
6 Conector remoto de A/V
7 Botón START/STOP
8 Botón PHOTO
9 Botón del zoom
10 Pata derecha
11 Pata izquierda
12 Empuñadura
13 Orificio para correa
Montaje de la videocámara
Instale la batería y un “Memory Stick”, disco, o casete en la
videocámara antes de realizar el montaje en esta unidad.
Tenga cuidado de no dejar caer la videocámara ni esta unidad.
1 Sujetando firmemente esta unidad y la videocámara,
alinee el pasador y el tornillo de montaje de cámara
con los orificios de posicionamiento de la parte
inferior de la videocámara. (-1)
Notas
El pasador es retráctil. Retráigalo o tire de él hacia afuera
dependiendo de si su videocámara dispone o no de orificio de
posicionamiento.
Si su videocámara dispone de un orificio de posicionamiento
para el pasador, mantenga el pasador extendido desde el asiento
de cámara y fije la videocámara. Si el pasador está retraído,
tire de él desde el asiento de cámara utilizando un objeto
puntiagudo antes de fijar la videocámara.
Si su videocámara no dispone de un orificio de posicionamiento
para el pasador, mantenga el pasador retraído en el asiento de
cámara antes de fijar la videocámara.
2 Apriete ligeramente el tornillo de montaje de cámara
girando la perilla de montaje de cámara y ajuste el
equilibrio deslizando la cámara hacia adelante o
hacia atrás.
3 Sujete la videocámara en posición estable y asegure
el asiento de cámara apretando completamente la
perilla.
4 Inserte el conector remoto de A/V en el conector
remoto de A/V de la videocámara.
Reúna el cable sobrante con el sujetacables. (-4)
Utilización como trípode
1 Compruebe que las patas estén completamente
separadas.
2 Compruebe el equilibrio hacia adelante/atrás del
trípode.
El trípode puede quedar inestable debido al ángulo del asiento de
cámara o si su videocámara se desequilibra debido a accesorios, la
batería, etc. En tal caso, no lo utilice.
Notas
Cuando utilice la unidad como trípode, colóquela sobre una superficie
plana.
Utilización como
empuñadura de toma de
imágenes
1 Fije la correa de mano en el orificio para correa.
(-1)
2 Si la pata derecha y la pata izquierda están
desplegadas, repliéguelas.
3 Pase su mano a través de la correa y sujete la
empuñadura. (-3)
Cuando sujete la empuñadura, sostenga la videocámara con la otra
mano.
Colocando sus dedos en la empuñadura como se muestra en la
ilustración -3 podrá realizar una grabación estable.
Ajuste del ángulo de la empuñadura
Usted podrá cambiar el ángulo de la empuñadura en incrementos
de aproximadamente diez grados presionando el botón de ajuste de
ángulo .
1 Ajuste el ángulo de la empuñadura al deseado
mientras mantenga pulsado a fondo el botón de
ajuste de ángulo .
Cuando pulse el botón de ajuste de ángulo, sujete la videocámara
con la otra mano. Si no mantiene fija la videocámara, es posible
que se incline hacia un lado.
2 Bloquee la empuñadura en el ángulo con el que
vuelva el botón de ajuste de ángulo.
El ajuste del centro de gravedad ligeramente hacia adelante
facilitará la operación del controlador remoto.
Notas
Compruebe que el botón de ajuste de ángulo haya vuelto
completamente. La empuñadura solamente se bloqueará cuando
el botón de ajuste vuelva completamente. Si es necesario, ajuste
ligeramente la posición de la empuñadura mientras sujete la
videocámara hasta que el botón de ajuste de ángulo vuelva
completamente.
Dependiendo de su videocámara, el ajuste del ángulo de la
empuñadura puede hacer que el trípode quede inestable. Cuando
suceda esto, reajuste el ángulo de la empuñadura.
A ciertos ángulos de la empuñadura es posible que no pueda
accionarse el controlador remoto. Cuando suceda esto, reajuste el
ángulo de la empuñadura.
Utilización del controlador remoto
Con respecto a los detalles, consulte el manual de instrucciones
suministrado con la videocámara.
Encendido de la videocámara
1 Encienda la videocámara y póngala en el estado de
espera.
2 Ajuste la videocámara al modo de películas o de
imágenes fijas.
Notas
Si deja la videocámara en el modo de espera durante cierto tiempo, se
apagará automáticamente. Para reanudar el modo de espera, vuelva a
encenderla.
Cómo grabar imágenes móviles
Pulse el botón START/STOP.
Para parar la grabación, vuelva a pulsar el botón START/STOP.
Cómo grabar imágenes fijas
Pulse ligeramente el botón PHOTO para comprobar la imagen y
después púlselo a fondo para grabarla.
Cómo utilizar el zoom
Pulse el botón del zoom.
Lado T (telefoto): El motivo aparecerá más cercano.
Lado W (gran angular): El motivo aparecerá más lejano.
Si pulsa durante más tiempo el botón del zoom, el efecto de zoom será
más rápido.
Usted también podrá acercarse y alejarse con el zoom moviendo la
parte central elevada del botón del zoom hacia atrás y hacia adelante.
Usted también podrá accionar el controlador remoto cuando utilice
cualquiera de las videocámaras siguientes que no están equipadas
con un conector remoto de A/V.
HDR- CX7, CX6, HC9, HC7, HC5, HC3, SR8, SR7, SR5, SR1, UX7,
UX5, UX3, UX1
DCR- DVD908, DVD905, DVD808, DVD805, DVD803, DVD755,
DVD708, DVD705, DVD703, DVD653, DVD608, DVD605,
DVD602, DVD508, DVD506, DVD505, DVD408, DVD406,
DVD405, DVD404, DVD403, DVD308, DVD306, DVD305,
DVD304, DVD205, DVD203, DVD202, DVD109, DVD108,
DVD106, DVD105, DVD103, DVD92, HC96, HC94, HC90,
HC48, HC47, HC46, HC45, HC44, HC43, HC42, HC41,
HC40, HC39, HC38, HC37, HC36, HC35, HC33, HC32,
HC30, HC26, HC24, HC23, HC22, HC21, HC20, HC19,
HC17, PC1000, PC55, PC53, SR300, SR290, SR200, SR190,
SR100, SR90, SR82, SR80, SR72, SR70, SR62, SR60, SR52,
SR50, SR42, SR40, SR33, SR32, SR30
No todas las videocámaras están disponibles en todos los países o
regiones.
Después de la grabación
Pulse el botón POWER para apagar la videocámara.
Con respecto a los detalles, consulte el manual de instrucciones
suministrado con la videocámara.
Desmontaje de la videocámara
1 Afloje la perilla de montaje de cámara y retire la
videocámara del asiento de cámara.
2 Separe las patas.
Transporte de esta unidad
Transporte de esta unidad en su bolsillo.
Notas
No transporte esta unidad con una videocámara montada en la
misma.
Especificaciones
Carga máxima
1 kg
(Incluyendo la batería y otros accesorios)
Funciones del controlador
remoto
Botón START/STOP, botón PHOTO,
botón del zoom (W/T)
Dimensiones
Patas plegadas
Patas separadas
Aprox. 45 × 132 × 68 mm (an/al/prf)
Aprox. 127 × 96 × 114 mm (an/al/prf)
Longitud del cable
Aprox. 250 mm
Gama de temperaturas de
funcionamiento
0 °C a 40 °C
Peso
Aprox. 114 g
Elementos incluidos
Empuñadura de toma de imágenes,
Correa de mano, Sujetacables,
Funda de trasnporte,
Juego de documentación impresa
El diseño y las especificaciones están sujetos a cambio sin previo aviso.
Nederlands
Hartelijk dank voor de aanschaf van deze Sony Opnamegreep met
mini-statief.
Voordat u dit apparaat gebruikt, dient u deze handleiding grondig te
lezen en te bewaren voor toekomstige naslag.
WAARSCHUWING
Om het gevaar van brand of elektrische schokken te verkleinen, mag
het apparaat niet worden blootgesteld aan regen of vocht.
Voor klanten in Europa
< Kennisgeving voor klanten in de landen waar EU-richtlijnen
van toepassing zijn >
De fabrikant van dit product is Sony Corporation, 1-7-1
Konan Minato-ku Tokyo, 108-0075 Japan. De geautoriseerde
vertegenwoordiger voor EMC en productveiligheid is Sony
Deutschland GmbH, Hedelfinger Strasse 61, 70327 Stuttgart,
Duitsland. Voor kwesties met betrekking tot service of garantie
kunt u het adres in de afzonderlijke service- en garantiedocumenten
gebruiken.
Verwijdering van oude elektrische en elektronische
apparaten (Toepasbaar in de Europese Unie en
andere Europese landen met gescheiden
ophaalsystemen)
Het symbool op het product of op de verpakking wijst
erop dat dit product niet als huishoudelijk afval mag
worden behandeld. Het moet echter naar een plaats
worden gebracht waar elektrische en elektronische apparatuur
wordt gerecycled. Als u ervoor zorgt dat dit product op de correcte
manier wordt verwijderd, voorkomt u voor mens en milieu negatieve
gevolgen die zich zouden kunnen voordoen in geval van verkeerde
afvalbehandeling. De recycling van materialen draagt bij tot het
vrijwaren van natuurlijke bronnen. Voor meer details in verband met
het recyclen van dit product, neemt u contact op met de gemeentelijke
instanties, het bedrijf of de dienst belast met de verwijdering van
huishoudafval of de winkel waar u het product hebt gekocht.
Opmerkingen voor gebruik
Plaats bij het afstellen van de greephoek niet uw vinger op het
bedieningspaneel om de videocamera stabiel te houden. Houd met
uw andere hand de videocamera stevig vast zodat deze niet valt.
Druk bij het afstellen van de greephoek de betreffende knop
helemaal in en controleer dat deze ook weer helemaal terugkomt.
Haal de greep licht heen en weer als de knop niet helemaal
terugkomt.
Wanneer u dit apparaat als een statief gebruikt:
Spreid de poten volledig en plaats het op een glad oppervlak.
Controleer of de videocamera goed vastzit en het statief in
evenwicht is, voordat u het geheel loslaat.
Controleer of het statief in evenwicht staat na het aanbrengen van
een conversielens of andere accessoires. Het statief is mogelijk
niet met sommige accessoires bruikbaar.
Gebruik het statief niet op plaatsen waar het kan omvallen door
sterke wind, trillingen enz.
Zorg ervoor dat het statief niet valt of dat er vloeistof op wordt
gemorst.
Laat dit toestel niet achter in direct zonlicht, in de buurt van een
warmtebron, of op een zeer vochtige plaats.
Koppel het statief na gebruik los van de camera en berg het op in de
meegeleverde tas.
Bind overbodig kabel vast met de kabelklem.
Houd de stekker van de de A/V R-aansluiting altijd recht bij het
insteken in, en uithalen uit het stopcontact. De A/V R-aansluiting
van dit apparaat of de videocamera kan beschadigd raken wanneer
dit geforceerd gebeurt.
Reinigen
Reinig dit apparaat met een zachte doek die licht bevochtigd is met
een mild reinigingsmiddel.
Als dit apparaat aan zeewind wordt blootgesteld, dient het na
gebruik altijd met een droge doek te worden nagewreven.
Functies
De GP-AVT1 is een greep met een afstandsbedieningsfunctie voor
videocamera's. U kunt ook de poten van dit apparaat spreiden en als
statief gebruiken.
U kunt de ingebouwde afstandsbediening gebruiken om
videocamera's te bedienen die uitgerust zijn met een Sony A/V
R-aansluiting.
Met de comfortabele greep kunt u opnames maken in een
natuurlijke houding. De afstandsbediening kan zowel links- als
rechtshandig worden bediend.
U kunt vanuit verschillende hoeken opnames maken: grote of kleine
hoek, of zelfs spiegelbeeldhoek.
Als statief kunt u met dit apparaat opnames maken zonder
ongewenste trilling of beweging.
De afstandsbediening is voorzien van basisfuncties voor het
opnemen (film/foto, in-/uitzoomen).
Identificeren van de
onderdelen
1 Camera bevestigingsschroef
2 Pen
3 Camerahouder
4 Camerabevestigingsknop
5 Knop voor hoekafstelling
6 A/V R-aansluiting
7 START/STOP-knop
8 PHOTO-knop
9 Zoom-knop
10 R-poot
11 L-poot
12 Greep
13 opening voor het koord
Bevestigen van de
videocamera
Plaats eerst een batterijpak en een "Memory Stick", disc of cassette in
de videocamera, alvorens u die op dit apparaat aanbrengt.
Zorg ervoor dat de videocamera of opnamegreep niet valt.
1 Terwijl u het apparaat en de videocamera
stevig vasthoudt, brengt u de pen en de
bevestigingsschroef van de camera op één lijn met
de positioneringsopeningen aan de onderkant van
de videocamera. (-1)
Opmerkingen
De pen is intrekbaar. Trek het naar binnen of naar buiten
afhankelijk of uw videocamera een positioneringsopening heeft.
Als uw videocamera een positioneringsopening voor de pen
heeft, houd dan de pen af van de camerahouder en bevestig de
videocamera. Als de pen naar binnen getrokken is, trek deze
dan weg van de camerahouder met behulp van een scherppuntig
voorwerp voordat u de videocamera bevestigt.
Als uw videocamera geen positioneringsopening voor de pen
heeft, trek dan de pen naar binnen in de camerahouder voordat
u de videocamera bevestigt.
2 Draai de cameramontageschroef lichtjes aan door
de montageknop van de camera aan te draaien en
de balans af te stellen door de camerahouder naar
voren en achteren te schuiven.
3 Houd de videocamera in een stabiele stand en
bevestig de camerahouder door de knop volledig
vast te draaien.
4 Steek de A/V R-aansluiting in de A/V R-aansluiting
van de videocamera.
Bind overbodig kabel vast met de kabelklem. (-4)
Gebruik als statief
1 Controleer of de poten volledig gespreid zijn.
2 Controleer de voorwaartse/achterwaartse balans
van het statief.
Het statief kan instabiel worden door de hoek van de
camerahouder of als de videocamera uit balans raaakt door
accessoires, batterij etc. Gebruik het statief in dat geval niet.
Opmerkingen
Plaats het apparaat bij gebruik als statief op een plat oppervlak.
Gebruik als opnamegreep
1 Bevestig de polsriem aan de riemopening. (-1)
2 Indien de R-poot en de L-poot uitgespreid zijn, vouw
deze dan weg.
3 Plaats uw hand door de riem en houd de greep vast.
(-3)
Bij het vastpakken van de opnamegreep houdt u de videocamera
met uw andere hand vast.
Plaats uw vingers om de opnamegreep zoals getoond in afbeelding
-3 voor de meest stabiele opnamen.
De greephoek afstellen
U kunt de greephoek in stapjes van ongeveer 10 graden afstellen door
het indrukken van de betreffende knop .
1 Stel de greep af in de gewenste hoek terwijl u de
betreffende knop volledig ingedrukt houdt.
Houd de videocamera met uw andere hand vast wanneer u op
de knop voor de hoekafstelling drukt. Als u de videocamera niet
vasthoudt, kan deze naar één kant kantelen.
2 Vergrendel de greep in de hoek waarin de
betreffende knop is teruggekeerd.
Door het midden van de zwaartekracht iets naar voren af te stellen,
is het gemakkelijker om de afstandsbediening te bedienen.
Opmerkingen
Controleer of de knop voor de hoekafstelling volledig is
teruggekeerd. De greep wordt alleen vergrendeld als de betreffende
knop volledig is teruggekeerd. Als het nodig is kan de greep iets
heen en weer worden gedaan terwijl u de videocamera vasthoudt,
zodat de knop volledig terugkeert.
Afhankelijk van uw videocamera kan de afstelling van de greep het
statief uit evenwicht brengen. Als dit gebeurt, dient u de greephoek
opnieuw af te stellen.
Bij bepaalde greephoeken kan de afstandsbediening mogelijk niet
bediend worden. Als dit gebeurt, dient u de greephoek opnieuw af
te stellen.
Gebruik van de afstandsbediening
Raadpleeg voor meer informatie de meegeleverde
bedieningsinstructies van uw videocamera.
Zet de videocamera aan
1 Zet de videocamera aan en zet deze in standbystand.
2 Zet de videocamera in de stand voor film of
stilstaande beelden.
Opmerkingen
De videocamera gaat automatisch uit als u deze voor bepaalde tijd in
de standby-stand laat. Zet de videocamera aan om deze weer in de
standby-stand te zetten.
Zo neemt u een bewegend beeld op
Druk op de START/STOP-knop.
Druk nogmaals op de START/STOP-knop om de opname te stoppen.
Zo neemt u een stilstaand beeld op
Houd de PHOTO-knop licht ingedrukt om het beeld te controleren en
druk deze dan volledig in om het beeld op te nemen.
Zo werkt de zoom-functie
Druk op de zoom-knop.
T-kant (telefoto): Het voorwerp verschijnt dichterbij.
W-kant (brede hoek): Het voorwerp verschijnt verder weg.
Door de zoom-knop langer in te drukken, gaat het in-/uitzoomen
sneller.
U kunt ook in-/uitzoomen door het verhoogde centrale deel van de
zoom-knop heen en weer te bewegen.
U kunt de afstandsbediening tevens bedienen met een van de
volgende videocamera's die niet zijn uitgerust met een A/V
R-aansluiting.
HDR- CX7, CX6, HC9, HC7, HC5, HC3, SR8, SR7, SR5, SR1, UX7,
UX5, UX3, UX1
DCR- DVD908, DVD905, DVD808, DVD805, DVD803, DVD755,
DVD708, DVD705, DVD703, DVD653, DVD608, DVD605,
DVD602, DVD508, DVD506, DVD505, DVD408, DVD406,
DVD405, DVD404, DVD403, DVD308, DVD306, DVD305,
DVD304, DVD205, DVD203, DVD202, DVD109, DVD108,
DVD106, DVD105, DVD103, DVD92, HC96, HC94, HC90,
HC48, HC47, HC46, HC45, HC44, HC43, HC42, HC41,
HC40, HC39, HC38, HC37, HC36, HC35, HC33, HC32,
HC30, HC26, HC24, HC23, HC22, HC21, HC20, HC19,
HC17, PC1000, PC55, PC53, SR300, SR290, SR200, SR190,
SR100, SR90, SR82, SR80, SR72, SR70, SR62, SR60, SR52,
SR50, SR42, SR40, SR33, SR32, SR30
Niet alle videocamera’s zijn in alle landen of regio’s verkrijgbaar.
Na het opnemen
Druk op de POWER-knop om de videocamera uit te zetten.
Raadpleeg voor meer informatie de meegeleverde
bedieningsinstructies van uw videocamera.
Verwijderen van de videocamera
1 Draai de bevestigingsknop van de camera los en
verwijder de videocamera van de camerahouder.
2 Vouw de poten opzij.
Dragen van dit apparaat
Draag dit apparaat in de bijbehorende draagtas.
Opmerkingen
Draag dit apparaat niet met daarop een videocamera bevestigd.
Technische gegevens
Maximaal gewicht
1 kg
(Inclusief batterij en overige accessoires)
Functies van de
afstandsbediening
START/STOP-knop,
PHOTO-knop, zoomknop (W/T)
Afmetingen
Opgevouwen poten
Uitgevouwen poten
Ongeveer 45 × 132 × 68 mm (b/h/d)
Ongeveer 127 × 96 × 114 mm (b/h/d)
Snoerlengte
Ongeveer 250 mm
Reikwijdte van de
bedrijfstemperatuur
0 °C tot 40 °C
Gewicht
Ongeveer 114 g
Bijgeleverde toebehoren
Opnamegreep, polsriem, kabelklem,
draagtas, handleiding en documentatie
Wijzigingen in ontwerp en technische gegevens voorbehouden, zonder
kennisgeving.
Svenska
Tack för att du har valt detta Sony Pistolgrepp med ministativ.
Läs noga igenom denna bruksanvisning innan enheten tas i bruk.
Spara bruksanvisningen.
VARNING
Utsätt inte kameran för regn eller fukt eftersom det kan medföra risk
för brand eller elstötar.
För kunder i Europa
< Anmärkning för kunder i de länder som följer EU-direktiv>
Tillverkaren av den här produkten är Sony Corporation, 1-7-1 Konan
Minato-ku Tokyo, 108-0075 Japan. Auktoriserad representant för
EMC och produktsäkerhet är Sony Deutschland GmbH, Hedelfinger
Strasse 61, 70327 Stuttgart, Tyskland. För eventuella ärenden gällande
service och garanti, se adresserna i de separata servicerespektive
garantidokumenten.
Omhändertagande av gamla elektriska och
elektroniska produkter (Användbar i den
Europeiska Unionen och andra Europeiska länder
med separata insamlingssystem)
Symbolen på produkten eller emballaget anger att
produkten inte får hanteras som hushållsavfall. Den skall
i stället lämnas in på uppsamlingsplats för återvinning av
el- och elektronikkomponenter. Genom att säkerställa att produkten
hanteras på rätt sätt bidrar du till att förebygga eventuella negativa
miljö-och hälsoeffekter som kan uppstå om produkten kasseras som
vanligt avfall. Återvinning av material hjälper till att bibehålla naturens
resurser. För ytterligare upplysningar om återvinning bör du kontakta
lokala myndigheter eller sophämtningstjänst eller affären där du köpte
varan.
Att tänka på vid användning
När greppvinkeln ska justeras, håll inte handen mot kontrollpanelen
för att stabilisera videokameran. Håll videokameran i ett stadigt
grepp med andra handen så att du inte tappar den.
När greppvinkeln ska justeras, tryck in vinkeljusteringsknappen
helt och kontrollera att den har återgått till ursprungligt läge innan
du börjar använda denna enhet. Om den inte har återgått till
ursprungligt läge, finjustera greppvinkeln fram och tillbaka.
När denna enhet används som stativ:
Fäll ut benen helt och ställ den på en jämn yta.
Kontrollera att videokameran är fastskruvad och att stativet är
balanserat innan du släpper greppet.
Kontrollera att stativet är balanserat efter att ha satt på en
konverter eller andra tillbehör. Det kan hända att det inte går att
använda stativet med vissa tillbehör.
Använd inte stativet på en plats där det kanske välter på grund av
hård vind, vibrationer etc.
Var försiktig så att du inte tappar stativet eller spiller vätska på det.
Låt inte enheten ligga i direkt solljus, nära ett värmeelement, eller på
en mycket fuktig plats.
Ta loss stativet från videokameran och förvara det i den medföljande
påsen efter användning.
Samla ihop överflödig kabellängd med kabelklämman.
Vid anslutning för A/V-fjärrkontroll ska insättning och urtagning
göras rakt genom att hålla i stickkontakten. Om den sätts i och tas
ur med våld kan det förstöra anslutningen för AV-fjärrkontroll på
denna enhet eller på videokameran.
Rengöring
Rengör denna enhet med en mjuk torkduk som fuktats lätt med en
mild rengöringsmedelslösning.
När denna enhet har använts på en plats med havsluft, ska den
torkas av väl med en torr trasa.
Huvudegenskaper
GP-AVT1 är ett grepp med fjärrstyrningsfunktion för videokameror.
Det går också fälla ut benen på denna enhet och använda den som ett
stativ.
Du kan använda den inbyggda fjärrkontrollen för att styra
videokameror utrustade med en Sony anslutning för A/Vfjärrkontroll.
Det greppvänliga greppet gör det möjligt att filma med naturlig
kroppshållning. Fjärrkontrollen kan styras med höger eller vänster
hand.
Det är möjligt att spela in från olika vinklar: uppåtriktad eller
nedåtriktad, eller riktad mot dig själv.
Om denna enhet används som stativ minskar kameraskakningarna.
Fjärrstyrningsfunktionerna inkluderar grundläggande
inspelningsfunktioner (filminspelning/stillbildstagning, zoom).
Delarnas namn
1 Kameramonteringsskruv
2 Stift
3 Kamerahuvud
4 Kameramonteringsratt
5 Vinkeljusteringsknapp
6 Anslutning för A/V-fjärrkontroll
7 START/STOP-knapp
8 PHOTO-knapp
9 Zoom-knapp
10 H-ben
11 V-ben
12 Grepp
13 Remögla
Montera videokameran
Sätt i batteripaket och ”Memory Stick”, skiva eller kassett i
videokameran innan den monteras på denna enhet.
Var försiktig så att du inte tappar videokameran eller denna enhet.
1 Håll denna enhet och videokameran stadigt, rikta in
stiftet och kameramonteringsskruven mot styrhålen
på undersidan av videokameran. (-1)
Obs!
Stiftet kan tryckas in. Tryck in det eller drag ut det beroende på
huruvida videokameran har ett styrhål.
Om videokameran har ett styrhål för stiftet, låt då stiftet vara
utskjutet från kamerahuvudet och sätt på videokameran. Om
stiftet är intryckt, dra ut det från kamerahuvudet med hjälp av
ett spetsigt föremål innan videokameran sätts på.
Om videokameran saknar styrhål för stiftet, tryck då in stiftet i
kamerahuvudet innan videokameran sätts på.
2 Dra åt kameramonteringsskruven lätt genom att
vrida kameramonteringsratten och justera balansen
genom att skjuta kamerahuvudet framåt eller bakåt.
3 Håll videokameran i ett stadigt läge och skruva fast
kamerahuvudet genom att dra åt ratten ordentligt.
4 Greppets anslutning för A/V-fjärrkontroll sätts i
videokamerans anslutning för A/V-fjärrkontroll.
Samla ihop överflödig kabellängd med kabelklämman. (-4)
Använda som ett stativ
1 Kontrollera att benen är helt utfällda.
2 Kontrollera att stativet är balanserat framåt/bakåt.
Stativet kan bli ostadigt beroende på vinkeln på kamerahuvudet
eller om videokameran blir obalanserad av tillbehör, batteri etc.
Undvik att använda i sådana fall.
Obs!
När det används som stativ ska det ställas på en jämn yta.
Använda som pistolgrepp
1 Sätt på handlovsremmen i remöglan. (-1)
2 Om H-benet och V-benet är utfällda, fäll in dem.
3 För handen genom remöglan och håll i greppet.
(-3)
När du håller i greppet, håll videokameran med den andra handen.
Genom att hålla fingrarna runt greppet såsom visas i illustration
-3 minskar kameraskakningarna.
Justera greppvinkeln
Du kan ändra greppvinkeln i steg om cirka 10 grader genom att trycka
in vinkeljusteringsknappen .
1 Justera greppet till önskad vinkel samtidigt som
vinkeljusteringsknappen hålls intryckt .
Håll videokameran med den andra handen medan
vinkeljusteringsknappen hålls intryckt. Om du inte håller
videokameran stadigt, kan den tippa åt ena sidan.
2 Lås fast greppet i den vinkel där
vinkeljusteringsknappen släpptes upp.
Genom att justera tyngdpunkten något framåt blir det lättare att
använda fjärrkontrollen.
Obs!
Kontrollera att vinkeljusteringsknappen har återgått till ursprungligt
läge. Vinkeljusteringsknappen måste gå tillbaka i ursprungligt
läge för att greppet ska låsas. Ibland kan det vara nödvändigt att
finjustera greppets läge samtidigt som man håller videokameran tills
vinkeljusteringsknappen återgår till ursprungligt läge.
Beroende på vilken videokamera det gäller, kan en justering av
greppvinkeln orsaka att stativet blir ostadigt. Justera i så fall om
greppvinkeln.
Det kan hända att det inte går att styra fjärrkontrollen i vissa
greppvinklar. Justera i så fall om greppvinkeln.
Använda fjärrkontrollen
För närmare information hänvisar vi till bruksanvisningen som
medföljer videokameran.
Slå på strömmen till videokameran
1 Slå på strömmen till videokameran och ställ den i
standby-läge.
2 Ställ videokameran i film- eller stillbildsläge.
Obs!
Om du låter videokameran stå i standby-läge en viss tid, slås den av
automatiskt. Slå på strömmen igen för att återta standby-läget.
Inspelning av rörliga bilder
Tryck på START/STOP-knappen.
För att stoppa inspelning, tryck på START/STOP-knappen igen.
Inspelning av stillbilder
Tryck lätt och håll PHOTO-knappen för att granska bilden och tryck
sedan ned knappen helt för att ta bilden.
Zoomning
Tryck på zoom-knappen.
T-sida (telefoto): Motivet syns närmare.
W-sida (vidvinkel): Motivet syns längre bort.
Om zoomknappen hålls intryckt, går zoomningen snabbare.
Du kan också zooma in eller ut genom att skjuta den upphöjda
mittdelen av zoomknappen fram och tillbaka.
Fjärrkontrollen kan även användas med någon av följande
videokameror som inte är utrustade med anslutning för A/Vfjärrkontroll.
HDR- CX7, CX6, HC9, HC7, HC5, HC3, SR8, SR7, SR5, SR1, UX7,
UX5, UX3, UX1
DCR- DVD908, DVD905, DVD808, DVD805, DVD803, DVD755,
DVD708, DVD705, DVD703, DVD653, DVD608, DVD605,
DVD602, DVD508, DVD506, DVD505, DVD408, DVD406,
DVD405, DVD404, DVD403, DVD308, DVD306, DVD305,
DVD304, DVD205, DVD203, DVD202, DVD109, DVD108,
DVD106, DVD105, DVD103, DVD92, HC96, HC94, HC90,
HC48, HC47, HC46, HC45, HC44, HC43, HC42, HC41,
HC40, HC39, HC38, HC37, HC36, HC35, HC33, HC32,
HC30, HC26, HC24, HC23, HC22, HC21, HC20, HC19,
HC17, PC1000, PC55, PC53, SR300, SR290, SR200, SR190,
SR100, SR90, SR82, SR80, SR72, SR70, SR62, SR60, SR52,
SR50, SR42, SR40, SR33, SR32, SR30
Inte alla videokameror finns att tillgå i alla länder eller regioner.
Efter inspelning
Tryck på POWER-knappen för att slå av videokameran.
För närmare information hänvisar vi till bruksanvisningen som
medföljer videokameran.
Ta bort videokameran
1 Lossa på kameramonteringsratten och ta bort
videokameran från kamerahuvudet.
2 Fäll in benen.
Ta med sig denna enhet
Transportera denna enhet i dess bärpåse.
Obs!
Transportera inte denna enhet med en videokamera monterad.
Specifikationer
Maximal belastning
1 kg
(inklusive batteri och andra tillbehör)
Fjärrkontrollfunktioner
START/STOP-knapp, PHOTO-knapp,
zoom-knapp (W/T)
Storlek
Benen infällda
Benen utfällda
Ca. 45 × 132 × 68 mm (b/h/d)
Ca. 127 × 96 × 114 mm (b/h/d)
Kabellängd
Ca. 250 mm
Driftstemperaturområde 0 °C till 40 °C
Vikt
Ca. 114 g
Inkluderade artiklar
Pistolgrepp, Handlovsrem, Kabelklämma,
Bärpåse, Uppsättning tryckt dokumentation
Utförande och specifikationer kan ändras utan föregående
meddelande.
Italiano
Vi ringraziamo innanzi tutto per avere acquistato questa impugnatura
di ripresa con mini-treppiede Sony.
Prima di usarla vi raccomandiamo di leggere con attenzione le
presenti istruzioni e quindi di conservarle per ogni futura necessità.
AVVERTENZA
Per ridurre il pericolo di incendi o scosse elettriche, non esporre
l’apparecchio alla pioggia o all’umidità.
Per i clienti in Europa
< Avviso per i clienti residenti nei paesi che applicano le
direttive UE >
Questo prodotto è realizzato da Sony Corporation, 1-7-1 Konan
Minato-ku Tokyo, 108-0075 Giappone. Il Rappresentante autorizzato
per la conformità alle direttive EMC e per la sicurezza dei prodotti
è Sony Deutschland GmbH, Hedelfinger Strasse 61, 70327 Stuttgart,
Germania. Per qualsiasi questione relativa alľassistenza o alla garanzia,
consultare gli indirizzi forniti a parte nei relativi documenti.
Trattamento del dispositivo elettrico od elettronico
a fine vita (applicabile in tutti i paesi dell’Unione
Europea e in altri paesi europei con sistema di
raccolta differenziata)
Questo simbolo sul prodotto o sulla confezione indica
che il prodotto non deve essere considerato come
un normale rifiuto domestico, ma deve invece essere
consegnato ad un punto di raccolta appropriato per il riciclo di
apparecchi elettrici ed elettronici. Assicurandovi che questo prodotto
sia smaltito correttamente, voi contribuirete a prevenire potenziali
conseguenze negative per l’ambiente e per la salute che potrebbero
altrimenti essere causate dal suo smaltimento inadeguato. Il riciclaggio
dei materiali aiuta a conservare le risorse naturali. Per informazioni
più dettagliate circa il riciclaggio di questo prodotto, potete contattare
l’ufficio comunale, il servizio locale di smaltimento rifiuti oppure il
negozio dove l’avete acquistato.
Note sull’uso
Mentre si regola l’angolo dell’impugnatura non si deve premere col
dito sul pannello di controllo della videocamera per mantenerla
stabile. Per evitare che s’inclini la si deve piuttosto bloccare con
l’altra mano.
Per regolare l’angolo dell’impugnatura se ne deve innanzi tutto
premere completamente il pulsante di regolazione e, prima di usarla,
occorre accertarsi che esso sia completamente ritornato nella
posizione originaria. Qualora non lo sia si suggerisce di portarvelo
con lievi movimenti dell’impugnatura avanti e indietro.
Per usare l’impugnatura come treppiede:
Aprire completamente le gambe e collocarlo su una superficie
piana.
Prima di lasciare la presa dell’impugnatura verificare che la
videocamera rimanga stabilmente in posizione e che il treppiede
sia ben bilanciato.
La verifica del bilanciamento va ripetuta dopo avere
eventualmente montato sulla videocamera l’obiettivo di
conversione o altri accessori. Alcuni di questi potrebbero tuttavia
impedire il corretto uso del treppiede.
Non si deve usare il treppiede qualora possa cadere a causa del
vento, vibrazioni o altre cause ancora.
Fare attenzione a non lasciar cadere il treppiede né a versarvi
qualsiasi tipo di liquido.
L’impugnatura non deve essere lasciata esposta direttamente al sole
né vicino a un calorifero o in un luogo molto umido.
Dopo l’uso del treppiede si suggerisce di rimuovere la videocamera
e di conservarlo quindi nell’apposita custodia di trasporto.
Raccogliere e bloccare il cavo con l’apposita fascetta.
Il connettore remoto A/V deve essere inserito con un movimento
perpendicolare alla presa afferrandolo per la spina. L’inserimento
o la rimozione a forza potrebbe causare il danneggiamento
del connettore remoto A/V stesso dell’impugnatura o della
videocamera.
Pulizia
L’impugnatura deve essere pulita con un panno morbido lievemente
inumidito con una soluzione detergente blanda.
Dopo averla usata al mare si suggerisce di asciugarla accuratamente
con un panno asciutto.
Caratteristiche
L’impugnatura GP-AVT1 è altresì provvista di un telecomando
per videocamere. Aprendone le gambe la si può altresì usare come
treppiede.
Con il dispositivo di telecomando integrato è inoltre possibile usare
le videocamere Sony provviste di connettore remoto A/V.
La facilità di presa dell’impugnatura permette di eseguire le riprese
mantenendo una posizione naturale del corpo. Il telecomando è
utilizzabile con entrambe le mani.
La registrazione può avvenire secondo diverse angolature: alta, bassa
o speculare.
L’uso del treppiede garantisce la stabilità della ripresa.
Il telecomando offre funzioni basilari di ripresa quali la
registrazione video, lo scatto di foto e lo zoom.
Identificazione delle parti
1 Vite di montaggio della videocamera
2 Pernetto di posizionamento
3 Piano di appoggio per videocamera
4 Manopola di bloccaggio della videocamera
5 Pulsante di regolazione dell’angolo
6 Connettore remoto A/V
7 Pulsante START/STOP
8 Pulsante PHOTO
9 Pulsante dello zoom
10 Gamba destra
11 Gamba sinistra
12 Impugnatura
13 Foro per cinghia
Installazione della
videocamera
Prima d’installare la videocamera sull’impugnatura si suggerisce di
applicarvi la batteria e d’inserire la scheda “Memory Stick”, il disco o la
videocassetta.
Durante questa operazione si raccomanda di fare attenzione a non
lasciar cadere né la videocamera né l’impugnatura.
1 Afferrare saldamente la videocamera e
l’impugnatura e allineare il pernetto di
posizionamento e la vite di quest’ultima con i
corrispondenti fori ubicati sul fondo della prima.
(-1)
Note
Il pernetto di posizionamento è retrattile. Lo si può infatti
estrarre o far rientrare a seconda che la videocamera sia
provvista o no dell’apposito foro di posizionamento.
Se la propria videocamera dispone del foro in cui inserire il
pernetto di posizionamento quest’ultimo deve essere estratto dal
piano di appoggio dell’impugnatura. Qualora risulti rientrato nel
piano di appoggio lo si può estrarre con un oggetto acuminato.
Se al contrario la videocamera non dispone di tale foro,
prima d’installarla si deve far rientrare il pernetto nel piano di
appoggio dell’impugnatura.
2 Ruotandone la manopola di bloccaggio serrare
lievemente la vite di montaggio della videocamera
e bilanciare quindi l'apparecchio facendolo scorrere
avanti o indietro sul piano di appoggio della presa.
3 Trattenendo la videocamera nella posizione di
stabilità raggiunta ruotare ora a fondo la manopola.
4 Inserire quindi il connettore remoto A/V nella
corrispondente presa della videocamera.
Raccogliere e bloccare il cavo con l’apposita fascetta. (-4)
Uso come treppiede
1 Allargare completamente le gambe.
2 Verificare il bilanciamento avanti-indietro del
treppiede.
Esso potrebbe divenire instabile a causa dell'angolo formato
dal piano di appoggio della videocamera oppure della perdita
di bilanciamento di quest'ultima a causa della batteria o degli
accessori installati. In questa condizione non lo si dovrebbe usare.
Note
Il treppiede deve essere collocato su una superficie piana.
Uso come impugnatura di
ripresa
1 Fissare la cinghia da mano nell’apposito foro
dell’impugnatura. (-1)
2 Se sono aperte, chiudere le gambe destra e sinistra.
3 Inserire la mano nella cinghia e afferrare
l’impugnatura. (-3)
Mentre si afferra l’impugnatura si deve trattenere la videocamera
con l’altra mano.
Afferrando l’impugnatura nel modo mostrato nella figura -3 la
registrazione non risulterà mossa.
(Continua dalla facciata posteriore)
1
1
3
7 8
9
1
2
3
4
6
5
13
10
11
12
4

Características
A GP-AVT1 é uma pega com função de controlo remoto para câmaras
de vídeo. Também pode abrir as pernas desta unidade e utilizá-la
como tripé.
Pode utilizar o telecomando incorporado para utilizar câmaras de
vídeo equipadas com um conector remoto A/V da Sony.
A pega ergonómica permite gravar com uma postura natural. O
telecomando pode ser utilizado com a mão direita ou esquerda.
Pode gravar a partir de vários ângulos: ângulo alto ou baixo ou até
mesmo num ângulo de imagem espelhada.
A utilização desta unidade como tripé permite uma gravação
estável.
As funções do telecomando incluem funções de gravação básicas
(gravação de filmes/imagens, zoom).
Identificação das peças
1 Parafuso de montagem da câmara
2 Pino
3 Sede da câmara
4 Manípulo de montagem da câmara
5 Botão de ajuste do ângulo
6 Conector remoto A/V
7 Botão START/STOP
8 Botão PHOTO
9 Botão de zoom
10 Perna da direita
11 Perna da esquerda
12 Pega
13 Orifício para a correia
Montar a câmara de vídeo
Instale a bateria e um “Memory Stick”, disco ou cassete na câmara de
vídeo antes de montar a câmara nesta unidade.
Tenha cuidado para não deixar cair a câmara de vídeo nem esta
unidade.
1 Segurando bem nesta unidade e na câmara de vídeo,
alinhe o pino e o parafuso de montagem da câmara
com os orifícios de posicionamento na parte inferior
da câmara de vídeo. (-1)
Notas
O pino é retráctil. Retraia-o ou puxe-o para fora, consoante
a sua câmara de vídeo tenha ou não um orifício de
posicionamento.
Se a sua câmara de vídeo tiver um orifício de posicionamento
para o pino, mantenha o pino estendido a partir da sede da
câmara e fixe a câmara de vídeo. Se o pino estiver retraído,
puxe-o a partir da sede da câmara utilizando um objecto
pontiagudo, antes de fixar a câmara de vídeo.
Se a sua câmara de vídeo não tiver um orifício de
posicionamento para o pino, retraia o pino para dentro da sede
da câmara antes de fixar a câmara de vídeo.
2 Aperte ligeiramente o parafuso de montagem
da câmara rodando o manípulo de montagem da
câmara e ajuste o equilíbrio deslizando a sede da
câmara para a frente e para trás.
3 Segure a câmara de vídeo numa posição estável
e fixe a sede da câmara apertando o manípulo ao
máximo.
4 Introduza o conector remoto A/V no conector remoto
A/V da câmara de vídeo.
Recolha qualquer excesso de cabo utilizando a braçadeira de
cabos. (-4)
Utilização como tripé
1 Verifique se as pernas estão abertas até ao máximo.
2 Verifique o equilíbrio para a frente e para trás do
tripé.
O tripé pode ficar instável devido ao ângulo da sede da câmara ou
se a câmara de vídeo ficar desequilibrada pelo uso de acessórios,
pilhas, etc. Não utilize a câmara nestes casos.
Notas
Quando utilizar a unidade como tripé, coloque-a numa superfície
plana.
Utilizar como pega de
filmagem
1 Fixe a correia de pulso no orifício da correia. (-1)
2 Se as pernas da direita e da esquerda estiverem
abertas, feche-as.
3 Passe a mão pela correia e segure na pega. (-3)
Quando segurar na pega, segure na câmara de vídeo com a outra
mão.
Se posicionar os dedos na pega conforme demonstrado na
ilustração -3, poderá fazer uma gravação estável.
Ajustar o ângulo da pega
Pode alterar o ângulo da pega em incrementos de cerca de dez graus
pressionando o botão de ajuste do ângulo .
1 Ajuste a pega com o ângulo pretendido, ao mesmo
tempo que pressiona o botão de ajuste do ângulo
até ao máximo.
Ao pressionar o botão de ajuste do ângulo, segure na câmara de
vídeo com a outra mão. Se não mantiver a câmara de vídeo estável,
ela pode inclinar-se para um dos lados.
2 Bloqueie a pega no ângulo a que recuou o botão de
ajuste do ângulo.
Se ajustar o centro de gravidade ligeiramente para a frente, é mais
fácil utilizar o telecomando.
Notas
Verifique se o botão de ajuste do ângulo recuou até ao máximo.
A pega só fica bloqueada quando o botão de ajuste do ângulo
estiver totalmente recuado. Se necessário, ajuste a posição da pega
ligeiramente, ao mesmo tempo que segura na câmara de vídeo, até o
botão de ajuste do ângulo estar totalmente recuado.
Dependendo da câmara de vídeo, o ajuste do ângulo da pega pode
tornar o tripé instável. Se isso acontecer, volte a ajustar o ângulo da
pega.
Poderá não ser capaz de utilizar o telecomando com a pega em
determinados ângulos. Se isso acontecer, volte a ajustar o ângulo da
pega.
Utilizar o telecomando
Para obter mais informações, consulte o manual de instruções
fornecido com a câmara de vídeo.
Ligar a câmara de vídeo
1 Ligue a câmara de vídeo e programe-a para o modo
de espera.
2 Coloque a câmara de vídeo no modo de filme ou de
fotografia.
Notas
Se deixar a câmara de vídeo no modo de espera durante um
determinado tempo, ela desliga-se automaticamente. Para retomar o
modo de espera, volte a ligar a câmara.
Como gravar uma imagem com movimento
Prima o botão START/STOP.
Para deixar de gravar, prima novamente o botão START/STOP.
Como gravar uma imagem estática (fotografia)
Prima ligeiramente e mantenha premido o botão PHOTO para
verificar a imagem e depois prima o botão até ao máximo para
gravá-la.
Como fazer zoom
Prima o botão de zoom.
Lado T (teleobjectiva): O motivo parece estar mais próximo.
Lado W (grande angular): O motivo parece estar mais longe.
Se premir o botão de zoom durante mais tempo, o zoom torna-se mais
rápido.
Também pode fazer mais ou menos zoom deslocando a parte central
saliente do botão de zoom para trás e para diante.
Também pode utilizar o telecomando quando utilizar qualquer
das seguintes câmaras de vídeo que não estão equipadas com um
conector remoto A/V.
HDR- CX7, CX6, HC9, HC7, HC5, HC3, SR8, SR7, SR5, SR1, UX7,
UX5, UX3, UX1
DCR- DVD908, DVD905, DVD808, DVD805, DVD803, DVD755,
DVD708, DVD705, DVD703, DVD653, DVD608, DVD605,
DVD602, DVD508, DVD506, DVD505, DVD408, DVD406,
DVD405, DVD404, DVD403, DVD308, DVD306, DVD305,
DVD304, DVD205, DVD203, DVD202, DVD109, DVD108,
DVD106, DVD105, DVD103, DVD92, HC96, HC94, HC90,
HC48, HC47, HC46, HC45, HC44, HC43, HC42, HC41,
HC40, HC39, HC38, HC37, HC36, HC35, HC33, HC32,
HC30, HC26, HC24, HC23, HC22, HC21, HC20, HC19,
HC17, PC1000, PC55, PC53, SR300, SR290, SR200, SR190,
SR100, SR90, SR82, SR80, SR72, SR70, SR62, SR60, SR52,
SR50, SR42, SR40, SR33, SR32, SR30
Nem todas as câmaras de vídeo estão disponíveis em todos os países
ou regiões.
Após a gravação
Prima o botão POWER para desligar a câmara de vídeo.
Para obter mais informações, consulte o manual de instruções
fornecido com a câmara de vídeo.
Remover a câmara de vídeo
1 Desaperte o manípulo de montagem da câmara e
retire a câmara de vídeo da respectiva sede.
2 Feche as pernas.
Transportar esta unidade
Transporte esta unidade na respectiva bolsa de transporte.
Notas
Não transporte esta unidade com uma câmara de vídeo fixa na
mesma.
Características técnicas
Carga máxima
1 kg
(incluindo a bateria e outros acessórios)
Funções do telecomando
Botão START/STOP, botão PHOTO,
botão de zoom (W/T)
Dimensões
Pernas fechadas
Pernas abertas
Aprox. 45 × 132 × 68 mm (l/a/p)
Aprox. 127 × 96 × 114 mm (l/a/p)
Comprimento do cabo
Aprox. 250 mm
Intervalo da temperatura de
funcionamento
0 °C a 40 °C
Peso
Aprox. 114 g
Itens incluídos
Pega de filmagem, Correia de mão,
Braçadeira de cabos, Bolsa de transporte,
Documentos impressos
O design e as especificações estão sujeitos a alterações sem aviso
prévio.
Русский
Благодарим за приобретение рукоятки для съемки с миништативом
Sony.
Перед эксплуатацией этого устройства внимательно
ознакомьтесь с данным руководством и сохраните его для
последующего использования.
ПРЕДУПРЕЖДЕНИЕ
Для уменьшения опасности возгорания или поражения
электрическим током не подвергайте аппарат воздействию дождя
или влаги.
Для покупателей в Европе
Производителем данного устройства является корпорация Sony
Corporation, 1-7- 1 Konan Minato-ku Tokyo, 108-0075 Japan.
Уполномоченным представителем по электромагнитной
совместимости (EMC) и безопасности изделия является
компания Sony Deutschland GmbH, Hedelfinger Strasse 61, 70327
Stuttgart, Germany. По вопросам обслуживания и гарантии
обращайтесь по адресам, указанным в соответствующих
документах.
Утилизaция элeктpичecкого и элeктpонного
обоpyдовaния (диpeктивa пpимeняeтcя в
cтpaнax Eвpоcоюзa и дpyгиx eвpопeйcкиx
cтpaнax, гдe дeйcтвyют cиcтeмы paздeльного
cбоpa отxодов)
Дaнный знaк нa ycтpойcтвe или eго yпaковкe
обознaчaeт, что дaнноe ycтpойcтво нeльзя
yтилизиpовaть вмecтe c пpочими бытовыми отxодaми. Eго
cлeдyeт cдaть в cоотвeтcтвyющий пpиeмный пyнкт пepepaботки
элeктpичecкого и элeктpонного обоpyдовaния. Heпpaвильнaя
yтилизaция дaнного издeлия можeт пpивecти к потeнциaльно
нeгaтивномy влиянию нa окpyжaющyю cpeдy и здоpовьe
людeй, поэтомy для пpeдотвpaщeния подобныx поcлeдcтвий
нeобxодимо выполнять cпeциaльныe тpeбовaния по yтилизaции
этого издeлия. Пepepaботкa дaнныx мaтepиaлов поможeт
cоxpaнить пpиpодныe pecypcы. Для получения более подробной
информации о переработке этого изделия обратитесь в местные
органы городского управления, службу сбора бытовых отходов
или в магазин, где было приобретено изделие.
Примечания относительно
использования
При регулировке угла рукоятки не кладите палец на панель
управления для сохранения устойчивости видеокамеры.
Надежно поддерживайте видеокамеру другой рукой во
избежание ее падения.
При регулировке угла рукоятки нажимайте кнопку
регулирования угла полностью и перед использованием
убедитесь в том, что кнопка полностью возвращена в исходное
положение. Если она не полностью возвращена, хорошо
отрегулируйте угол рукоятки назад и вперед.
При использовании данного устройства в качестве штатива:
Расставьте ножки штатива полностью и установите его на
ровную поверхность.
Перед тем как убрать руки, убедитесь в том, что видеокамера
закреплена, а штатив сбалансирован.
Убедитесь в том, что штатив сбалансирован после
прикрепления конверсионного объектива или других
дополнительных принадлежностей. Вы не можете
использовать штатив с некоторыми дополнительными
принадлежностями.
Не используйте штатив в местах, где он может быть
подвергнут воздействию сильного ветра, вибрации и т.п.
Будьте осторожны, чтобы не уронить штатив или не разлить на
него жидкость.
Не оставляйте это устройство под прямым солнечным светом,
возле обогревателя или в очень влажном месте.
После использования отсоединяйте штатив от видеокамеры и
храните его в прилагаемом футляре.
С помощью зажима для шнура устраните его избыточную
длину.
Всегда вставляйте и извлекайте дистанционный соединитель
A/V в прямом направлении, удерживая его за штекер.
Установка или снятие его с применением чрезмерной силы
может привести к повреждению дистанционного соединителя
A/V этого устройства или видеокамеры.
Чистка
Очищайте данное устройство, протирая его мягкой тканью,
слегка смоченной в слабом растворе моющего средства.
После использования данного устройства в местах,
подвергающихся морскому бризу, тщательно протрите его
сухой тканью.
Характеристики
GP-AVT1 представляет собой рукоятку с функцией
дистанционного управления для видеокамер. Также можно
расставить ножки этого устройства и использовать его как
штатив.
Для управления видеокамерами, оснащенными
дистанционный соединитель A/V Sony, можно использовать
встроенный пульт дистанционного управления.
Легкая для удержания рукоятка обеспечивает запись в
естественном положении. Управлять пультом дистанционного
управления можно правой или левой рукой.
Выполнять запись можно под различными углами: высоким
или низким углом или даже под углом зеркального
отображения изображения.
Использование данного устройства в качестве штатива
позволяет обеспечить устойчивость при выполнении записи.
Функции пульта дистанционного управления включают
основные функции записи (запись видеоизображений/
фотоснимков, зум).
Наименование
компонентов
1 Установочный винт камеры
2 Штифт
3 Гнездо для камеры
4 Установочная рукоятка камеры
5 Кнопка регулирования угла
6 Дистанционный соединитель A/V
7 Кнопка START/STOP
8 Кнопка PHOTO
9 Кнопка зума
10 R-ножка
11 L-ножка
12 Рукоятка
13 Отверстие для ремня
Крепление видеокамеры
Установите аккумулятор и карту памяти “Memory Stick”, диск или
кассету в видеокамеру перед установкой в данное устройство.
Будьте осторожны, чтобы не уронить видеокамеру или данное
устройство.
1 Крепко удерживая данное устройство и
видеокамеру, совместите штифт и установочный
винт камеры с отверстиями, расположенными в
нижней части видеокамеры. (-1)
Примечания
Штифт является выдвижным. Спрячьте его или вытяните в
зависимости от того, имеется ли позиционное отверстие на
Вашей видеокамере.
Если видеокамера оснащена позиционным отверстием для
штифта, удерживайте штифт над местом для установки
камеры, а затем установите видеокамеру. Если штифт
спрятан, извлеките его с места для установки камеры,
используя остроконечный предмет, перед установкой
видеокамеры.
Если видеокамера не оснащена позиционным отверстием
для штифта, спрячьте штифт в место для установки камеры
перед установкой видеокамеры.
2 Слегка затяните установочный винт камеры,
вращая установочную рукоятку камеры, и
отрегулируйте равновесие, сдвигая гнездо для
камеры вперед или назад.
3 Удерживая видеокамеру в устойчивом
положении, закрепите гнездо для камеры,
затянув полностью рукоятку.
4 Вставьте дистанционный соединитель A/V в
дистанционный соединитель A/V видеокамеры.
Устраните избыточную длину шнура с помощью зажима для
шнура. (-4)
Использование в качестве
штатива
1 Убедитесь в том, что ножки штатива полностью
расставлены.
2 Проверьте равновесие штатива в направлении
вперед/назад.
Штатив может стать неустойчивым из-за угла наклона гнезда
для камеры или если дополнительные принадлежности,
аккумулятор и т.п. нарушили равновесие видеокамеры.
Примечания
При использовании устройства в качестве штатива разместите
его на ровной поверхности.
Использование в качестве
рукоятки для съемки
1 Прикрепите наручный ремень к отверстию для
ремня. (-1)
2 Если R-ножка и L-ножка расставлены, сложите их.
3 Проденьте руку через ремень, удерживая
рукоятку. (-3)
Когда держите видеокамеру за рукоятку, поддерживайте ее
другой рукой.
Расположение пальцев на рукоятке, как показано на рисунке
-3, позволяет обеспечить устойчивость при записи.
Регулировка угла рукоятки
Угол рукоятки можно изменять с шагом около десяти градусов,
нажимая кнопку регулирования угла.
1 Отрегулируйте рукоятку до нужного угла
во время полного нажатия на кнопку
регулирования угла.
При нажатии на кнопку регулирования угла удерживайте
видеокамеру с помощью другой руки. Если видеокамеру
не удерживать постоянно, она может наклониться в одну
сторону.
2 Зафиксируйте рукоятку под углом, выбранным с
помощью кнопки регулирования угла.
Настройка центра тяжести с небольшим сдвигом вперед
позволяет упростить работу пульта дистанционного
управления.
Примечания
Убедитесь в том, что кнопка регулирования угла полностью
возвращена в исходное положение. Рукоятку можно
зафиксировать только тогда, когда кнопка регулирования
угла полностью возвращена в исходное положение. При
необходимости регулируйте положение рукоятки постепенно,
удерживая при этом видеокамеру до тех пор, пока кнопка
регулирования угла не вернется в исходное положение.
В зависимости от Вашей видеокамеры регулировка угла
рукоятки может сделать штатив неустойчивым. В таком случае
выполните регулировку угла рукоятки еще раз.
Под определенными углами рукоятки управление с помощью
пульта дистанционного управления невозможно. В таком
случае выполните регулировку угла рукоятки еще раз.
Использование пульта дистанционного
управления
Подробные сведения приведены в инструкции по эксплуатации,
прилагаемой к видеокамере.
Включите питание видеокамеры
1 Включите питание видеокамеры и установите ее
в режим ожидания.
2 Установите видеокамеру в режим видеосъемки
или фотосъемки.
Примечания
Если Вы оставили видеокамеру в режиме ожидания на некоторое
время, она выключится автоматически. Для возобновления
режима ожидания включите питание снова.
Как записать видеоизображение
Нажмите кнопку START/STOP.
Для остановки записи нажмите кнопку START/STOP еще раз.
Как записать фотоснимок
Слегка нажмите и удерживайте нажатой кнопку PHOTO для
проверки изображения, а затем полностью нажмите кнопку для
его записи.
Как пользоваться зумом
Нажмите кнопку зума.
Сторона T (телефото): Объект будет выглядеть приближенным.
Сторона W (широкий угол): Объект будет выглядеть удаленным
на большое расстояние.
Более длительное нажатие на кнопку зума делает зуммирование
более быстрым.
Зум также можно уменьшить или увеличить, двигая выпуклую
центральную часть кнопки зума вперед и назад.
При использовании какой-либо из следующих видеокамер, не
оснащенной дистанционный соединитель A/V, также можно
выполнять операции с помощью пульта дистанционного
управления.
HDR- CX7, CX6, HC9, HC7, HC5, HC3, SR8, SR7, SR5, SR1, UX7,
UX5, UX3, UX1
DCR- DVD908, DVD905, DVD808, DVD805, DVD803, DVD755,
DVD708, DVD705, DVD703, DVD653, DVD608, DVD605,
DVD602, DVD508, DVD506, DVD505, DVD408, DVD406,
DVD405, DVD404, DVD403, DVD308, DVD306, DVD305,
DVD304, DVD205, DVD203, DVD202, DVD109, DVD108,
DVD106, DVD105, DVD103, DVD92, HC96, HC94, HC90,
HC48, HC47, HC46, HC45, HC44, HC43, HC42, HC41,
HC40, HC39, HC38, HC37, HC36, HC35, HC33, HC32,
HC30, HC26, HC24, HC23, HC22, HC21, HC20, HC19,
HC17, PC1000, PC55, PC53, SR300, SR290, SR200, SR190,
SR100, SR90, SR82, SR80, SR72, SR70, SR62, SR60, SR52,
SR50, SR42, SR40, SR33, SR32, SR30
Некоторые видеокамеры могут отсутствовать в продаже в
некоторых странах или регионах.
После записи
Нажмите кнопку POWER для выключения видеокамеры.
Подробные сведения приведены в инструкции по эксплуатации,
прилагаемой к видеокамере.
Извлечение видеокамеры
1 Ослабьте установочную рукоятку камеры и
извлеките видеокамеру из гнезда для камеры.
2 Сложите ножки.
Переноска данного устройства
Переносите это устройство в футляре для переноски.
Примечания
Не переносите данное устройство с установленной на нем
видеокамерой.
Технические характеристики
Максимальная нагрузка
1 кг (включая батарею и другие
дополнительные принадлежности)
Функции пульта
дистанционного управления
Кнопка START/STOP, кнопка
PHOTO, кнопка зума (W/T)
Размеры
При сложенных ножках
При раcставленных ножках
Приблиз. 45 × 132 × 68 мм (ш/в/г)
Приблиз. 127 × 96 × 114 мм (ш/в/г)
Длина шнура
Приблиз. 250 мм
Диапазон рабочей
температуры
От 0°C до 40°C
Масса
Приблиз. 114 г
Комплектность поставки
Рукоятка для съемки,
наручный ремень,
зажим для шнура,
футляр для переноски,
набор печатной документации
Конструкция и технические характеристики могут быть
изменены без уведомления.
Italiano
(Continua dalla facciata anteriore)
Regolazione dell’angolo
dell’impugnatura
L’angolo dell’impugnatura è variabile a incrementi di circa dieci gradi
premendo l’apposito pulsante di regolazione .
1 Regolare l’angolo premendo completamente il
pulsante di regolazione .
Mentre si preme il pulsante si deve trattenere la videocamera con
l’altra mano. In caso contrario s’inclinerebbe su un lato.
2 Bloccare l’impugnatura nell’angolo corrispondente
al punto in cui il pulsante di regolazione ritorna nella
posizione di bloccaggio.
L’uso del telecomando risulta più comodo se si regola il centro di
gravità leggermente in avanti.
Note
Accertarsi che il pulsante di regolazione dell’angolo sia
completamente ritornato nella posizione di bloccaggio.
L’impugnatura infatti si blocca soltanto in questa condizione. Se
necessario si può muovere leggermente l’impugnatura mentre con
l’altra mano si trattiene la videocamera sino a quando il pulsante è
completamente ritornato nella posizione di bloccaggio.
A seconda della videocamera in uso la regolazione dell’angolo
dell’impugnatura potrebbe rendere il treppiede instabile. In tal caso
occorre scegliere una nuova regolazione.
A certi angoli l’uso del telecomando potrebbe risultare difficoltoso.
In questo caso occorre pertanto cambiare l’angolo.
Uso del telecomando
Per informazioni particolareggiate a questo riguardo si prega di
consultare le istruzioni per l’uso fornite con la videocamera.
Accendere la videocamera
1 Accendere e porre in standby la videocamera.
2 Selezionare il modo filmato o il modo fotografia.
Note
Quando si lascia la videocamera in standby oltre l’intervallo di tempo
prefissato si spegne automaticamente. Per riportarla in standby la si
deve riaccendere.
Come registrare un filmato
Premere il pulsante START/STOP.
Per arrestare la registrazione si deve premere nuovamente il pulsante
START/STOP.
Come scattare una foto
Premere a lungo ma solo in parte il pulsante PHOTO per controllare
l’immagine e, quindi, continuare premendolo a fondo per registrarla.
Come zoomare
Premere il pulsante dello zoom.
Lato T (teleobiettivo): il soggetto si avvicina.
Lato W (grandangolo): il soggetto si allontana.
La pressione continua del tasto rende la zoomata più rapida.
Si può altresì zoomare agendo sulla parte centrale sollevata del tasto
dello zoom.
Il telecomando è altresì utilizzabile con le seguenti videocamere
sprovviste del connettore remoto A/V:
HDR- CX7, CX6, HC9, HC7, HC5, HC3, SR8, SR7, SR5, SR1, UX7,
UX5, UX3, UX1
DCR- DVD908, DVD905, DVD808, DVD805, DVD803, DVD755,
DVD708, DVD705, DVD703, DVD653, DVD608, DVD605,
DVD602, DVD508, DVD506, DVD505, DVD408, DVD406,
DVD405, DVD404, DVD403, DVD308, DVD306, DVD305,
DVD304, DVD205, DVD203, DVD202, DVD109, DVD108,
DVD106, DVD105, DVD103, DVD92, HC96, HC94, HC90,
HC48, HC47, HC46, HC45, HC44, HC43, HC42, HC41,
HC40, HC39, HC38, HC37, HC36, HC35, HC33, HC32,
HC30, HC26, HC24, HC23, HC22, HC21, HC20, HC19,
HC17, PC1000, PC55, PC53, SR300, SR290, SR200, SR190,
SR100, SR90, SR82, SR80, SR72, SR70, SR62, SR60, SR52,
SR50, SR42, SR40, SR33, SR32, SR30
Non tutte le videocamere sono in vendita in qualsiasi Paese o Area.
Al termine della ripresa
Spegnere la videocamera premendo il pulsante POWER.
Per informazioni particolareggiate a questo riguardo si prega di
consultare le istruzioni per l’uso fornite con la videocamera.
Rimozione della videocamera
1 Svitare la manopola di bloccaggio della
videocamera e rimuoverla dal piano di appoggio
dell’impugnatura.
2 Ripiegare all’interno le gambe.
Trasporto dell’impugnatura
L’impugnatura è trasportabile nell’apposita custodia.
Note
Non si deve trasportare l’impugnatura con la videocamera installata.
Caratteristiche tecniche
Carico massimo
1 kg
(compresa la batteria e gli altri accessori)
Funzioni del telecomando Pulsanti START/STOP,
PHOTO e dello zoom (W/T)
Dimensioni
A gambe ripiegate
A gambe aperte
Circa 45 × 132 × 68 mm (l/a/p)
Circa 127 × 96 × 114 mm (l/a/p)
Lunghezza del cavo
Circa 250 mm
Temperatura d’impiego Da 0 °C a 40 °C
Peso
Circa 114 g
Accessori inclusi
Impugnatura di ripresa, cinghia da mano,
fermacavo, custodia di trasporto,
corredo di documentazione stampata
Disegno e caratteristiche tecniche sono soggetti a modifiche senza
preavviso.
Português
Obrigado por ter comprado esta Pega de Filmagem com Minitripé da
Sony.
Antes de utilizar esta unidade, leia este manual na íntegra e guarde-o
para futura consulta.
AVISO
Para reduzir o risco de incêndio ou choque eléctrico, não exponha a
unidade à chuva ou à humidade.
Para os clientes na Europa
< Nota para os clientes nos países que apliquem as Directivas
da UE >
O fabricante deste produto é a Sony Corporation, 1-7-1 Konan
Minato-ku Tokyo, 108-0075 Japan. O Representante Autorizado
para EMC e segurança de produto é a Sony Deutschland GmbH,
Hedelfinger Strasse 61, 70327, Stuttgart, Germany. Para questões
acerca de serviço e acerca da garantia, consulte as moradas fornecidas
em separado, nos documentos de serviço e garantia.
Tratamento de Equipamentos Eléctricos e
Electrónicos no final da sua vida útil (Aplicável na
União Europeia e em países Europeus com sistemas
de recolha selectiva de resíduos)
Este símbolo, colocado no produto ou na sua embalagem,
indica que este não deve ser tratado como resíduo
urbano indiferenciado. Deve sim ser colocado num
ponto de recolha destinado a resíduos de equipamentos eléctricos
e electrónicos. Assegurando-se que este produto é correctamente
depositado, irá prevenir potenciais consequências negativas para
o ambiente bem como para a saúde, que de outra forma poderiam
ocorrer pelo mau manuseamento destes produtos. A reciclagem dos
materiais contribuirá para a conservação dos recursos naturais. Para
obter informação mais detalhada sobre a reciclagem deste produto,
por favor contacte o município onde reside, os serviços de recolha de
resíduos da sua área ou a loja onde adquiriu o produto.
Notas de utilização
Quando ajustar o ângulo da pega, não coloque o dedo no painel de
controlo para manter a câmara de vídeo estável. Segure a câmara de
vídeo firmemente com a outra mão para que não caia.
Quando ajustar o ângulo da pega, pressione o botão de ajuste do
ângulo até ao máximo e, antes de utilizar a câmara, verifique se o
botão recuou até ao máximo. Se não recuou, ajuste ligeiramente o
ângulo da pega para trás e para a frente.
Quando utilizar esta unidade como tripé:
Abra as pernas até ao máximo e coloque o tripé numa superfície
plana.
Certifique-se de que a câmara de vídeo está segura e que o tripé
está equilibrado antes de tirar as mãos.
Certifique-se de que o tripé está equilibrado depois de fixar uma
lente de conversão ou outros acessórios. Poderá não ser possível
utilizar o tripé com alguns acessórios.
Não utilize o tripé num local onde possa cair devido a ventos
fortes, vibrações, etc.
Tenha cuidado para não deixar cair o tripé nem derramar líquido
sobre o mesmo.
Não deixe esta unidade sob a luz directa do sol, perto de um
aquecedor ou num local muito húmido.
Separe o tripé da câmara de vídeo e guarde-o na bolsa fornecida
após a sua utilização.
Recolha qualquer excesso de cabo utilizando a braçadeira de cabos.
Introduza e retire sempre o conector remoto A/V a direito, ao
mesmo tempo que segura na ficha. Se forçar a sua introdução ou
remoção, pode danificar o conector remoto A/V desta unidade ou a
câmara de vídeo.
Limpeza
Limpe esta unidade com um pano suave ligeiramente humedecido
com uma solução detergente suave.
Depois de ter utilizado esta unidade num local sujeito a brisa
marinha, limpe-a bem com um pano seco.
-
-
-
-
-
-
--
-
-
بيرع
نيوس جاتنا نم يرغص لجرلأا ثيلاث لماحلا عم ليجستلا ضبقم كئاشرل ًلايزج ًاركش
.Sony
هب ظافتحلااو ،لماك لكشب ليلدلا اذه ةءارق ىجري ،ةدحولا هذه ليغشت لبق
.لبقتسملل عجرمك
ريذحت
.للبلا وأ رطملل ايرماكلا ضرعتلا ،تامدصلا وأ قيرحلا رطخ ليلقتل
لماعتسلاا لوح تاظحلام
رارقتسا لىع ظافحلل مكحتلا ةحول لىع كعبصا عضت لا ،ضبقلما ةيواز طبض دنع
.طقست لا ثيحب ماكحإب ىرخلأا كديب ويديفلا ايرماك كسما .ويديفلا ايرماك
هعوجر نم دكأتو لماك لكشب ةيوازلا طبض رز طغضا ،ضبقلما ةيواز طبض دنع
ضبقلما ةيواز طبضا ،لماك لكشب ًاعجار نكي لم اذإ .لماعتسلاا لبق لماك لكشب
.ًلايلق ماملأاو فلخلل هكيرحتب
:لجرلأا ثيلاث لماحك ةدحولا هذه لماعتسا دنع
.يوتسم حطس لىع هعضو لماك لكشب لجرلأا ديدمتب مق
لبق نزاوتم لجرلأا ثيلاث لماحلا نأو ةتباث ويديفلا ايرماك نأ نم دكأت
.كيدي عفر
وأ ليوحت ةسدع بيكرت دعب نزاوتم لجرلأا ثيلاث لماحلا نأ نم دكأت
ضعب عم لجرلأا ثيلاث لماحلا لماعتسا نم نكمتت لا دق .ىرخأ تايلماك
.تايلماكلا
لعفب بلاقنلال هيف ضرعتي دق ناكم في لجرلأا ثيلاث لماحلا لمعتست لا
.خلا ،زازتهلاا ،ةيوقلا حايرلا
.هيلع لئاوس بكسنت وأ لجرلأا ثيلاث لماحلا طقسي لائل صرحا
في وأ ةئفدت زاهج نم برقلاب وأ ةشرابلما سمشلا ةعشأ تحت ةدحولا هذه كترت لا
.ةبوطرلا ديدش ناكم
دعب قفرلما سيكلا في هنزخو ويديفلا ايرماك نم لجرلأا ثيلاث لماحلا لصفا
.لماعتسلاا
.لبكلا ةطماق ةطساوب كلسلا لوط في ةدايز يأ عيمجتب مق
هاجتإب
A/V دعب نع مكحتلا ةدحو ليصوت فرط جارخاو لاخدإب ًائماد مق
فلت لىإ يدؤي دق ةوقب هجارخا وأ هلاخدإب مايقلا .سباقلا كسم ءانثأ ميقتسم
ويديفلا ايرماك وأ ةدحولا هذهب صاخلا A/V دعب نع مكحتلا ةدحو ليصوت فرط
.فلتلل
فيظنتلا
.لدتعم فيظنت لولحبم ًلايلق هللبم ةمعان ةقرخب ةدحولا هذه فيظنتب مق
ةقرخب ًاديج اهحسما ،رحبلا ميسن هيف بهي ناكم في ةدحولا هذه لماعتسا دعب
. ةفاج
ايازلما
.ويديفلا تايرماكل دعب نع مكحتلا ةفيظوب زهجم ضبقم يه GP-AVT1 ةدحولا
.لجرلأا ثيلاث لماحك اهلماعتساو ةدحولا هذه لجرأ ديدتم نكيم ماك
ةزهجلما ويديفلا تايرماك ليغشتل ةيلخادلا دعب نع مكحتلا ةدحو لماعتسا نكيم
.Sony جاتنا نم A/V دعب نع مكحتلا ةدحو ليصوت فرطب
ليغشت نكيم .يعيبط عضوب ليجستلا لىع دعاسي كاسملإا لهسلا ضبقلما اذه
.ىسريلا وأ ىنميلا ديلاب دعب نع مكحتلا ةدحو
ةروص ةيواز ىتح وأ ،ةضفخنم وأ ةيلاع ةيواز :ةفلتخم اياوز نم ليجستلا نكيم
.ةآرلما عضوب
.رقتسم ليجست ققحي لجرلأا ثيلاث لماحك ةدحولا هذه لماعتسا
روص ليجست) ةيساسلأا ليجستلا فئاظو نمضتت دعب نع مكحتلا فئاظو
.(موزلا ،ةتباث /ةكرحتم
ءازجلأا فيرعت
ايرماكلا بيكرت يغرب 1
سوبد 2
ايرماكلا ةدعاق 3
ايرماكلا بيكرت ضبقم 4
ةيوازلا طبض رز 5
A/V دعب نع مكحتلا ةدحو ليصوت فرط 6
START/STOP رزلا 7
PHOTO رزلا 8
موزلا رز 9
R ىنميلا لجرلا 10
L ىسريلا لجرلا 11
ضبقلما 12
مازحلا ةحتف 13
ويديفلا ايرماك بيكرت
وأ ةناوطسلأاو "Memory Stick" ةركاذلا ةحيشرو ةيراطبلا ةعومجم لاخدإب مق
.زاهجلا اذه لىع اهبيكرت لبق ويديفلا ايرماك في تيساكلا طيشر
.زاهجلا اذه وأ ويديفلا ايرماك طقست لائل صرحا
يغربو سوبدلا ةاذاحبم مق ،ماكحإب ويديفلا ايرماكو ةدحولا هذه كسم ءانثأ 1
(-1).ويديفلا ايرماك لفسأ في ةدوجولما بيكترلا تاحتف عم ايرماكلا بيكرت
تاظحلام
تناك اذإ الم ًاقفو جراخلل هبحسا وأ لخادلل هطغضا .شماكنلال لباق سوبدلا
.بيكرت ةحتف لىع يوتحت ويديفلا كتيرماك
لىع ظفاح ،سوبدلل بيكرت ةحتف لىع يوتحت ويديفلا كتيرماك تناك اذإ
سوبدلا ناك اذإ .ويديفلا ايرماك بيكترب مقو ايرماكلا ةدعاق نم ًازراب سوبدلا
بيكرت لبق ةببدم ةادأ ًامدختسم ايرماكلا ةدعاق نم هبحسا ،لخادلل ًاطوغضم
.ويديفلا ايرماك
سوبدلا عفدا ،سوبدلل بيكرت ةحتف لىع يوتحت لا ويديفلا كتيرماك تناك اذإ
.ويديفلا ايرماك بيكرت لبق ايرماكلا ةدعاق لخاد لىإ
طبضاو ايرماكلا بيكرت ضبقم ريودت ةطساوب ايرماكلا بيكرت يغرب دشب مق 2
.فلخلل وأ ماملأل ايرماكلا ةدعاق كيرحتب نزاوتلا
ايرماكلا ةدعاق تيبثتب مقو رقتسم عضوم في ويديفلا ايرماك لىع ظفاح 3
.ًاماتم ضبقلما دش ةطساوب
فرط سبقم في A/V دعب نع مكحتلا ةدحو ليصوت فرط لاخدإب مق 4
.ويديفلا ايرماك لىع A/V دعب نع مكحتلا ةدحو ليصوت
(-4) .لبكلا ةطماق ةطساوب كلسلا لوط في ةدايز يأ عيمجتب مق
لجرلأا ثيلاث لماحك لماعتسلاا
.لماك لكشب لجرلأا ديدتم نم دكأت 1
.لجرلأا ثيلاث لماحلل يفلخلا/يماملأا نزاوتلا نم دكأت 2
اذإ وأ ايرماكلا ةدعاق ةيواز ببسب رقتسم يرغ لجرلأا ثيلاثلا لماحلا حبصي دق
بابسأب وأ ةيراطبلا وأ تايلماكلا نزو ببسب ةنزاوتم يرغ ويديفلا ايرماك تحبصأ
.لجرلأا ثيلاثلا لماحلا لماعتساب مقت لا ،ةلاحلا هذه لثم في .ىرخأ
تاظحلام
.يوتسم حطس لىع هعض ،لجرلأا ثيلاث لماحك لماعتسلاا دنع
ليجست ضبقمك لماعتسلاا
(-1) .مازحلا ةحتف في ديلا مازح تيبثتب مق 1
.هينثب مق ،ةدتمم L ىسريلا لجرلا وأ R ىنميلا لجرلا تناك اذإ 2
(-3) .ضبقلما كسماو مازحلا للاخ كدي ريرمتب مق 3
.ىرخأ كديب ويديفلا ايرماك معدب مق ،ضبقلما كسم دنع
في حضوم ماك ضبقلما لىع كعباصأ عضو ةطساوب رقتسلما ليجستلا كنكيم
(-3) .يحيضوتلا لكشلا
ضبقلما ةيواز طبض
طبض رز طغضب كلذو ًابيرقت تاجرد 10 اهرادقم تادايزب ضبقلما ةيواز يريغت نكيم
. ةيوازلا
لماك لكشب ةيوازلا طبض رز طغض ءانثأ ةبوغرلما ةيوازلا لىإ ضبقلما طبضا 1
.
ظفاحت لم اذإ .ىرخلإا كديب ويديفلا ايرماك كسما ،ةيوازلا طبض رز طغض دنع
.ينبناجلا دحأ لىإ ليتم مق ،ةرقتسم ويديفلا ايرماك لىع
.ةيوازلا طبض رز اهيلإ داع يتلا ةيوازلا في ضبقلما ينمأتب مق 2
.دعب نع مكحتلا ةدحو ليغشت ةيلمع لهسي ًلايلق ماملأل لقثلا زكرم طبض
تاظحلام
عوجر نع طقف ضبقلما ينمأت متي .لماك لكشب ةيوازلا طبض رز عوجر نم دكأت
كسم ءانثأ ًلايلق ضبقلما عضوم طبضا ،ةروضرلا دنع .لماك لكشب ةيوازلا طبض رز
.لماك لكشب ةيوازلا طبض رز عوجر متي نأ لىإ ويديفلا ايرماك
لماحلا رارقتسا مدع لىإ ضبقلما ةيواز طبض يدؤي دق ،ويديفلا كتيرماكل ًاقفو
.ضبقلما ةيواز طبض دعأ ،كلذ ثدح اذإ .لجرلأا ثيلاث
.ضبقلما طبضل ةنيعم اياوز في دعب نع مكحتلا ةدحو ليغشت نم نكمتت لا دق
.ضبقلما ةيواز طبض دعأ ،كلذ ثدح اذإ
دعب نع مكحتلا ةدحو لماعتسا
.ويديفلا ايرماك عم ةقفرلما ليغشتلا تمايلعت عجار ،ةلماكلا ليصافتلل
ويديفلا ايرماك ليغشت
.دادعتسلاا عضو لىإ اهطبضاو ويديفلا ايرماك ليغشتب مق 1
.ةتباثلا ةروصلا وأ ةكرحتلما ةروصلا عضو لىإ ويديفلا ايرماك ةئيهتب مق 2
تاظحلام
فانئتسلا .ًايئاقلت ئفطنتس ،ةددحم ةترفل دادعتسلاا عضو في ويديفلا ايرماك تكرت اذإ
.ةقاطلا ليغشتب مق ،دادعتسلاا عضو
ةكرحتم ةروص ليجست ةيفيك
-
-
-
-
-
-
-
-
A/V دعب نع مكحتلا ةدحو ليصوت فرط 6
START/STOP رزلا 7
PHOTO رزلا 8
موزلا رز 9
R ىنميلا لجرلا 10
L ىسريلا لجرلا 11
ضبقلما 12
مازحلا ةحتف 13
ويديفلا ايرماك بيكرت
وأ ةناوطسلأاو "Memory Stick" ةركاذلا ةحيشرو ةيراطبلا ةعومجم لاخدإب مق
.زاهجلا اذه لىع اهبيكرت لبق ويديفلا ايرماك في تيساكلا طيشر
.زاهجلا اذه وأ ويديفلا ايرماك طقست لائل صرحا
يغربو سوبدلا ةاذاحبم مق ،ماكحإب ويديفلا ايرماكو ةدحولا هذه كسم ءانثأ 1
(-1).ويديفلا ايرماك لفسأ في ةدوجولما بيكترلا تاحتف عم ايرماكلا بيكرت
تاظحلام
تناك اذإ الم ًاقفو جراخلل هبحسا وأ لخادلل هطغضا .شماكنلال لباق سوبدلا
.بيكرت ةحتف لىع يوتحت ويديفلا كتيرماك
لىع ظفاح ،سوبدلل بيكرت ةحتف لىع يوتحت ويديفلا كتيرماك تناك اذإ
سوبدلا ناك اذإ .ويديفلا ايرماك بيكترب مقو ايرماكلا ةدعاق نم ًازراب سوبدلا
بيكرت لبق ةببدم ةادأ ًامدختسم ايرماكلا ةدعاق نم هبحسا ،لخادلل ًاطوغضم
.ويديفلا ايرماك
سوبدلا عفدا ،سوبدلل بيكرت ةحتف لىع يوتحت لا ويديفلا كتيرماك تناك اذإ
.ويديفلا ايرماك بيكرت لبق ايرماكلا ةدعاق لخاد لىإ
طبضاو ايرماكلا بيكرت ضبقم ريودت ةطساوب ايرماكلا بيكرت يغرب دشب مق 2
.فلخلل وأ ماملأل ايرماكلا ةدعاق كيرحتب نزاوتلا
ايرماكلا ةدعاق تيبثتب مقو رقتسم عضوم في ويديفلا ايرماك لىع ظفاح 3
.ًاماتم ضبقلما دش ةطساوب
فرط سبقم في A/V دعب نع مكحتلا ةدحو ليصوت فرط لاخدإب مق 4
.ويديفلا ايرماك لىع A/V دعب نع مكحتلا ةدحو ليصوت
(-4) .لبكلا ةطماق ةطساوب كلسلا لوط في ةدايز يأ عيمجتب مق
لجرلأا ثيلاث لماحك لماعتسلاا
.لماك لكشب لجرلأا ديدتم نم دكأت 1
.لجرلأا ثيلاث لماحلل يفلخلا/يماملأا نزاوتلا نم دكأت 2
اذإ وأ ايرماكلا ةدعاق ةيواز ببسب رقتسم يرغ لجرلأا ثيلاثلا لماحلا حبصي دق
بابسأب وأ ةيراطبلا وأ تايلماكلا نزو ببسب ةنزاوتم يرغ ويديفلا ايرماك تحبصأ
.لجرلأا ثيلاثلا لماحلا لماعتساب مقت لا ،ةلاحلا هذه لثم في .ىرخأ
تاظحلام
.يوتسم حطس لىع هعض ،لجرلأا ثيلاث لماحك لماعتسلاا دنع
ليجست ضبقمك لماعتسلاا
(-1) .مازحلا ةحتف في ديلا مازح تيبثتب مق 1
.هينثب مق ،ةدتمم L ىسريلا لجرلا وأ R ىنميلا لجرلا تناك اذإ 2
(-3) .ضبقلما كسماو مازحلا للاخ كدي ريرمتب مق 3
.ىرخأ كديب ويديفلا ايرماك معدب مق ،ضبقلما كسم دنع
في حضوم ماك ضبقلما لىع كعباصأ عضو ةطساوب رقتسلما ليجستلا كنكيم
(-3) .يحيضوتلا لكشلا
ضبقلما ةيواز طبض
طبض رز طغضب كلذو ًابيرقت تاجرد 10 اهرادقم تادايزب ضبقلما ةيواز يريغت نكيم
. ةيوازلا
لماك لكشب ةيوازلا طبض رز طغض ءانثأ ةبوغرلما ةيوازلا لىإ ضبقلما طبضا 1
.
ظفاحت لم اذإ .ىرخلإا كديب ويديفلا ايرماك كسما ،ةيوازلا طبض رز طغض دنع
.ينبناجلا دحأ لىإ ليتم مق ،ةرقتسم ويديفلا ايرماك لىع
.ةيوازلا طبض رز اهيلإ داع يتلا ةيوازلا في ضبقلما ينمأتب مق 2
.دعب نع مكحتلا ةدحو ليغشت ةيلمع لهسي ًلايلق ماملأل لقثلا زكرم طبض
تاظحلام
عوجر نع طقف ضبقلما ينمأت متي .لماك لكشب ةيوازلا طبض رز عوجر نم دكأت
كسم ءانثأ ًلايلق ضبقلما عضوم طبضا ،ةروضرلا دنع .لماك لكشب ةيوازلا طبض رز
.لماك لكشب ةيوازلا طبض رز عوجر متي نأ لىإ ويديفلا ايرماك
لماحلا رارقتسا مدع لىإ ضبقلما ةيواز طبض يدؤي دق ،ويديفلا كتيرماكل ًاقفو
.ضبقلما ةيواز طبض دعأ ،كلذ ثدح اذإ .لجرلأا ثيلاث
.ضبقلما طبضل ةنيعم اياوز في دعب نع مكحتلا ةدحو ليغشت نم نكمتت لا دق
.ضبقلما ةيواز طبض دعأ ،كلذ ثدح اذإ
دعب نع مكحتلا ةدحو لماعتسا
.ويديفلا ايرماك عم ةقفرلما ليغشتلا تمايلعت عجار ،ةلماكلا ليصافتلل
ويديفلا ايرماك ليغشت
.دادعتسلاا عضو لىإ اهطبضاو ويديفلا ايرماك ليغشتب مق 1
.ةتباثلا ةروصلا وأ ةكرحتلما ةروصلا عضو لىإ ويديفلا ايرماك ةئيهتب مق 2
تاظحلام
فانئتسلا .ًايئاقلت ئفطنتس ،ةددحم ةترفل دادعتسلاا عضو في ويديفلا ايرماك تكرت اذإ
.ةقاطلا ليغشتب مق ،دادعتسلاا عضو
ةكرحتم ةروص ليجست ةيفيك
.START/STOP رزلا طغضا
.ىرخأ ةرم START/STOP رزلا طغضا ،ليجستلا فاقيلإ
ةتباث ةروص ليجست ةيفيك
رزلا طغضا مث نمو ةروصلا نم دكأتلل هطغضب ظفتحاو ًلايلق PHOTO رزلا طغضا
.اهليجستل لماك لكشب
ميوزتلا ةيفيك
.موزلا رز طغضا
.برقأ فدهلا ودبي :(ةبرقم ةروص) T بناجلا
.دعبأ فدهلا ودبي :(ةضيرع ةيواز) W بناجلا
.عسرأ ميوزتلا لعجي ثركأ رزلا طغض
ماملأل موزلا رز نم زرابلا يزكرلما ءزجلا كيرحتب اهيرغصت وأ ةروصلا يربكت كنكيم ماك
.ءارولاو
ايرماك تلايدوم نم يأ لماعتسا دنع ًاضيأ دعب نع مكحتلا ةدحو ليغشت نكيم
.A/V دعب نع مكحتلا ةدحو ليصوت فرطب ةزهجلما يرغ ويديفلا
HDR- CX7, CX6, HC9, HC7, HC5, HC3, SR8, SR7, SR5, SR1, UX7,
UX5, UX3, UX1
DCR- DVD908, DVD905, DVD808, DVD805, DVD803, DVD755,
DVD708, DVD705, DVD703, DVD653, DVD608, DVD605,
DVD602, DVD508, DVD506, DVD505, DVD408, DVD406,
DVD405, DVD404, DVD403, DVD308, DVD306, DVD305,
DVD304, DVD205, DVD203, DVD202, DVD109, DVD108,
DVD106, DVD105, DVD103, DVD92, HC96, HC94,
HC90, HC48, HC47, HC46, HC45, HC44, HC43, HC42,
HC41, HC40, HC39, HC38, HC37, HC36, HC35, HC33,
HC32, HC30, HC26, HC24, HC23, HC22, HC21, HC20,
HC19, HC17, PC1000, PC55, PC53, SR300, SR290, SR200,
SR190, SR100, SR90, SR82, SR80, SR72, SR70, SR62, SR60,
SR52, SR50, SR42, SR40, SR33, SR32, SR30
.قطانلما وأ نادلبلا عيمج في ةرفوتم ويديفلا ايرماك تلايدوم عيمج تسيل
ليجستلا دعب
.ويديفلا ايرماك ءافطلإ POWER رزلا طغضا
.ويديفلا ايرماك عم ةقفرلما ليغشتلا تمايلعت عجار ،ةلماكلا ليصافتلل
ويديفلا ايرماك لصف
.ايرماكلا ةدعاق نم ويديفلا ايرماك لصفاو ايرماكلا بيكرت ضبقم ةيخترب مق 1
.لجرلأا يطب مق 2
ةدحولا هذه لمح
.اهب صاخلا لمحلا سيك في ةدحولا هذه لمحا
تاظحلام
.اهيلع ةتبثم ويديفلا ايرماك نوكت امدنع ةدحولا هذه لمحت لا
تافصاولما
ىوصقلا ةلومحلا
(ىرخلأا تايلماكلا ةيراطبلا كلذ في ابم) مجك 1
ةدحو فئاظو
دعب نع مكحتلا
(W/T) موزلا رز ،PHOTO رزلا ،START/STOP رزلا
داعبلأا
ةيوطم لجرلأا
ةحوتفم لجرلأا
(قمع / عافترا /ضرع) ًابيرقت مم 68 × 132 × 45
(قمع /عافترا /ضرع) ًابيرقت مم 114 × 96 × 127
كلسلا لوط
ًابيرقت مم 250
ليغشتلا ةرارح ةجرد
ةيوئم ةجرد 40 لىإ ةيوئم ةجرد 0
ةلتكلا
ًابيرقت مج 114
ةنمضتلما دونبلا
،لمحلا سيك ،لبكلا ةطماق ،ديلا مازح ،ليجستلا ضبقم
ةعوبطم قئاثو نم مقط
.راعشإ نود يريغتلل ةضرع تافصاولماو ميمصتلا
-
-
