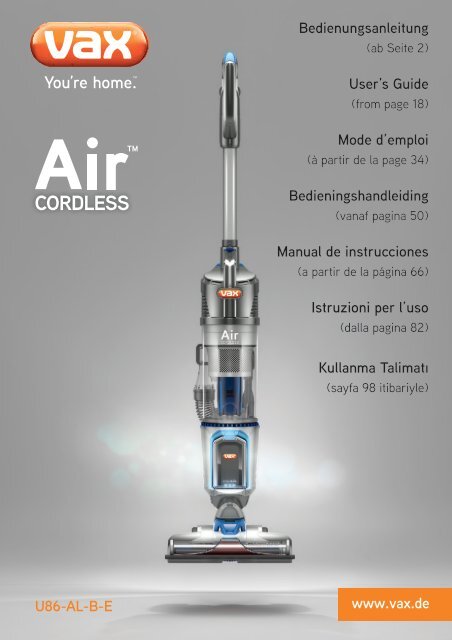

VAX Aspirateur balai VAX AIR CORDLESS U86-AL-B-E - notice

Bedienungsanleitung

(ab Seite 2)

User’s Guide

(from page 18)

Mode d’emploi

(à partir de la page 34)

Bedieningshandleiding

(vanaf pagina 50)

Manual de instrucciones

(a partir de la página 66)

Istruzioni per l’uso

(dalla pagina 82)

Kullanma Talimatı

(sayfa 98 itibariyle)

U86-AL-B-E

www.vax.de 1

Vielen Dank, dass Sie sich für unseren

„Air Cordless“ entschieden haben.

Bodenpflege leicht gemacht

Dieser Stielsauger wurde entwickelt, um Ihnen jederzeit eine effektive und effiziente

Bodenpflege zu ermöglichen. Diese Bedienungsanleitung soll dazu beitragen, dass

Sie möglichst lange Freude an diesem Gerät haben und seine volle Leistungsfähigkeit

ausschöpfen.

Immer einsatzbereit

Diese Bedienungsanleitung enthält auch Angaben darüber, wie Sie dafür sorgen, dass das

Gerät immer dann einsatzbereit ist, wenn Sie es gebrauchen möchten.

Wir sind für Sie da

Anstatt das Gerät einzusenden und womöglich

eine Zeit lang auf Ihr Gerät verzichten zu müssen,

nehmen Sie Kontakt mit uns auf:

www.vax.de/kundenservice oder rufen Sie uns an:

+49 (0) 1805 – 44 30 33*

*0,14 €/min aus dem deutschen Festnetz (deutscher Mobilfunkpreis 0,42 €/min)

Alternativ können Sie uns auch auf dem Postweg kontaktieren:

Royal Appliance International GmbH, Abt. Kundenservice, Jagenbergstraße 19, 41468 Neuss

Diese Bedienungsanleitung finden Sie auch online: www.vax.de/im-de-vax-air-cordless

2

Inhalt

Zu Ihrer Sicherheit 4

Im Lieferumfang

enthalten

Überblick 8

Vor dem Gebrauch 9

2x Lithium-Ionen-Akkus

Staubsaugen 10

Wartung 12

Probleme beheben 14

Ladegerät

2in1-Kombidüse (Typ 2)

Zubehör und Ersatzteile 15

Möbelbürste

Kennzeichnungen 17

Motorschutzfilter

(1 im Gerät, 1 als Ersatz

im Karton)

3

Zu Ihrer Sicherheit

Allgemeine Sicherheitshinweise

Der Stielsauger darf nur im

Haushalt eingesetzt werden.

Er ist für eine gewerbliche

Nutzung nicht geeignet.

• Hierbei handelt es sich um ein

akkubetriebenes Gerät, dessen

Akku außerhalb des Geräts

geladen wird.

• Halten Sie Finger, Haare und

lose Kleidung von bewegten

Teilen und Öffnungen des im

Betrieb befindlichen Geräts fern.

• Diese Geräte können von

Kindern ab 8 Jahren und

darüber und von Personen

mit verringerten physischen,

sensorischen oder mentalen

Fähigkeiten oder Mangel an

Erfahrung und/oder Wissen

benutzt werden, wenn sie

beaufsichtigt werden oder

bezüglich des sicheren

Gebrauchs des Gerätes

unterwiesen wurden und die

daraus resultierenden Gefahren

verstanden haben.

• Reinigung und Benutzer-

Wartung dürfen nicht durch

Kinder ohne Beaufsichtigung

durchgeführt werden.

• Kinder dürfen nicht mit dem

Gerät spielen.

• Verwenden Sie nur original

Vax-Zubehör und -Ersatzteile

zusammen mit diesem Gerät.

• Benutzen Sie das Gerät nur bei

guter Beleuchtung.

• Halten Sie Ladegerät und Akkus

immer trocken und benutzen

Sie diese nicht bei Feuchtigkeit

und hohen Temperaturen.

• Betreiben Sie niemals ein

defektes Gerät oder Ladegerät.

Wenn die Anschlussleitung des

Ladegerätes beschädigt ist,

muss sie durch den Hersteller

oder seinen Kundendienst

oder eine ähnlich qualifizierte

Person ersetzt werden, um

Gefährdungen zu vermeiden.

Bewahren Sie diese

Bedienungs anleitung gut auf.

4


Das sollten Sie unbedingt beachten

8 Verwenden Sie das Gerät nicht,

wenn es heruntergefallen ist,

Anzeichen von Beschädigung

aufweist, in Wasser getaucht

oder im Freien gelassen wurde.

8 Fassen Sie Ladegerätstecker,

Ladegerät und Akkus nicht mit

nassen Händen an. Bedienen

Sie den Stielsauger nicht mit

nassen Händen.

8 Überfahren Sie das Kabel des

Ladegeräts nicht. Verwenden

Sie das Ladegerät nicht,

wenn sein Kabel oder Stecker

beschädigt sind. Kontaktieren

Sie uns in solch einem Fall:

Kontaktdaten siehe Seite 2.

8 Versuchen Sie nicht,

Verstopfungen mit scharfen

Gegenständen zu entfernen,

da Sie damit den Stielsauger

beschädigen können.

8 Schließen Sie das Ladegerät

niemals an eine falsche

Spannung an. Dies führt zu

Sachschäden und möglicherweise

zu Verletzungen. Die

korrekte Spannung ist auf dem

Typenschild auf der Unterseite

des Ladegeräts ausgewiesen.

8 Saugen Sie niemals heiße

Asche, Kohle, Zigaretten,

Streichhölzer oder andere

heiße, brennende, glühende,

glimmende oder qualmende

Objekte auf. Verwenden Sie das

Gerät auch nicht in Bereichen,

in denen sich gefährliche

Chemikalien (z. B. Chlor, Bleiche,

Kraftstoffe, Lösungsmittel und

dergleichen) befinden.

8 Saugen Sie niemals Toner (für

Laserdrucker, Kopierer usw.)

auf. Es besteht Brand- und

Explosionsgefahr.

5


Das sollten Sie unbedingt beachten

3 Seien Sie besonders vorsichtig,

wenn Sie Treppen saugen.

3 Schalten Sie das Gerät aus und

entnehmen Sie den Akku, bevor

Sie das Gerät reinigen oder

warten.

3 Schützen Sie das Kabel des

Ladegeräts stets vor Hitze.

3 Verwenden Sie nur das

Ladegerät aus dem Lieferumfang,

um die Akkus zu laden.

3 Schalten Sie das Gerät

aus, bevor Sie den Akku

herausnehmen oder einsetzen.

3 Tragen Sie das Gerät stets an

dessen Griff.

3 Stellen Sie vor dem Gebrauch

sicher, dass Staubbehälter und

Filter korrekt eingesetzt sind.

3 Bewahren Sie das Gerät kühl

und trocken auf.

3 Reinigen Sie Filter und

Staubbehälter regelmäßig.

Rotierende Bürstwalze sicher gebrauchen

WARNUNG:

• Halten Sie Körperteile, Haare

und lose Kleidungsstücke fern,

sobald das Gerät in Betrieb ist.

• Überfahren Sie keine Kabel.

Anderenfalls kann deren

Isolierung beschädigt werden.

ACHTUNG:

• Reinigen Sie empfindliche

Oberflächen nicht mit

zugeschalteter Bürstwalze. Dies

kann Schäden verursachen.

Beachten Sie die Reinigungsund

Pflegehinweise der

Hersteller.

6


Akkus sicher gebrauchen

WARNUNG:

• Die Akkus können, wenn sie

nicht korrekt behandelt werden,

Brände oder Verätzungen

verursachen.

• Nehmen Sie Akkus nicht

auseinander, setzen Sie sie

niemals Hitze aus (max. 60 °C)

und werfen Sie sie nicht in ein

Feuer.

• Ersetzen Sie die Akkus nur

durch originale Vax-Ersatzakkus

(Bestellnummer 1-1-134164-00).

Falls Sie andere Akkus

einsetzen, besteht Brand- und

Explosionsgefahr.

• Entsorgen Sie verbrauchte

Akkus umgehend. Halten Sie sie

von Kindern fern.

• Versuchen Sie nicht, Akku

oder Ladegerät selbst zu

warten. Dies kann Brände oder

Verletzungen verursachen.

• Versuchen Sie niemals, nicht

wiederaufladbare Batterien zu

laden.

• Schließen Sie Akkus niemals

kurz. Das heißt, berühren Sie

niemals beide Pole gleichzeitig,

insbesondere nicht mit Metallgegenständen.

• Überkleben Sie aus diesem

Grund die Kontakte vor dem

Entsorgen.

• Verwenden Sie nur das

Ladegerät aus dem Lieferumfang,

um die Akkus zu laden.

ACHTUNG:

• Um die Leistungsfähigkeit voll

auszuschöpfen, ist es wichtig,

dass Stielsauger, Ladegerät,

Akkus und deren Kontakte

sauber sind.

• Entsorgen Sie ausgediente

Akkus umweltfreundlich.

Überkleben Sie die Kontakte im

Vorfeld.

7

Überblick

Griff

Verlängerungsrohr

Staubbehälter und -entriegelung

Ein-/Aus-Schalter der Bürstwalze

Entriegelung

Ein-/Aus-Schalter

Motorschutzfilter

Separator

Staubbehälter

2in1-Kombidüse

Schlauch

Akku

Bürstfuß

LED-Licht

Bürstwalze

Schlauchentriegelung

Technische Daten

Name Air Cordless

Akku 20 V

Gewicht 4,6 kg

Artikelnummer 1-1-134090-00

Typbezeichnung U86-AL-B-E

Fassungsvermögen 1.05 L

8

Akkus

Type Lithium-Ionen-Akku

Spannung 18 VDC

Leistung 4 Ah / 72 Wh

Modellnr. 1-5-134857-00

Ladegerät

Modellnr. 1-5-135949-00

Zubehör & Ersatzteile*

2in1-Kombidüse (Typ 2) 1-1-132115-00

Filter-Set (Typ 88) 1-1-134162-00

Möbelbürste (Typ 1) 1-1-133836-00

*Um Zubehör und Ersatzteile zu bestellen,

gehen Sie auf www.vax.de

Vor dem Gebrauch

Lesen Sie unbedingt das Kapitel „Zu Ihrer Sicherheit“, bevor Sie mit dem Gerät arbeiten.

WARNUNG: Die Akkus können, wenn sie nicht korrekt behandelt werden, Brände oder Verätzungen

verursachen. Nehmen Sie Akkus nicht auseinander, setzen Sie sie niemals Hitze aus (max. 60 °C)

und werfen Sie sie nicht in ein Feuer. Ersetzen Sie die Akkus nur durch originale Vax-Ersatzakkus

(Bestellnummer 1-1-134164-00). Falls Sie andere Akkus einsetzen, besteht Brand- und Explosionsgefahr.

Entsorgen Sie verbrauchte Akkus umgehend. Halten Sie sie von Kindern fern. Versuchen Sie nicht,

Akku oder Ladegerät selbst zu warten. Dies kann Brände oder Verletzungen verursachen. Schließen

Sie Akkus niemals kurz. Das heißt, berühren Sie niemals beide Pole gleichzeitig, insbesondere nicht mit

Metallgegenständen. Versuchen Sie niemals, nicht wiederaufladbare Batterien zu laden.

ACHTUNG: Um die Leistungsfähigkeit voll auszuschöpfen, ist es wichtig, dass Stielsauger, Ladegerät,

Akkus und deren Kontakte sauber sind.

Akku laden

25 % geladen

50 % geladen

75 % geladen

Setzen Sie den Akku in

das Ladegerät.

Akku entnehmen

Während des Ladens leuchtet

die Ladekontrollleuchte blau.

Sollte die Ladekontrollleuchte

rot leuchten, ist ein Fehler

aufgetreten. Entnehmen Sie

in diesem Fall den Akku.

Nach 3 Stunden ist der

Akku voll geladen und die

Ladekontrollleuchte erlischt.

HINWEIS: Laden Sie den Akku

vor dem ersten Gebrauch voll auf!

HINWEIS: Der Akku kann in der

angeschlossenen Ladestation

verbleiben, auch wenn er vollständig

geladen ist.

Drücken Sie die

Entriegelung, halten Sie

die Ladestation fest und

nehmen Sie den Akku ab.

Um zu prüfen, wie viel Akkuleistung

noch zur Verfügung

steht, drücken Sie den kleinen

Knopf an der Akku unterseite.

HINWEIS: Es empfiehlt sich, den

Ersatzakku immer aufgeladen

bereitzuhalten.

HINWEIS: Die Lebensdauer hängt auch davon ab, wie oft und wie lange Sie den Stielsauger einsetzen.

Falls Sie einen Ersatzakku benötigen, kontaktieren Sie uns. Kontaktdaten siehe Seite 2.

9

Staubsaugen

Gerät für den Gebrauch vorbereiten

Stecken Sie den Griff

in das Gerät. Sobald er

korrekt eingesetzt ist,

rastet er hörbar ein.

Setzen Sie den Akku

in seine Konsole am

Gerät (unterhalb des

Staubbehälters). Sobald

er korrekt eingesetzt ist,

rastet er hörbar ein.

Entriegeln und

entnehmen Sie den

Staubbehälter. Drehen

Sie den Deckel gegen

den Uhrzeigersinn ab.

Nehmen Sie das Schild

vom Filter. Setzen

Sie den Filter mit der

Entnahmelasche nach

unten wieder in das

Gerät.

Staubsaugen

Schalten Sie das Gerät

am Ein-/Aus-Schalter

ein.

Stellen Sie Ihren Fuß

auf den Bürstfuß und

ziehen Sie das Gerät am

Griff zu sich hin, um den

Bürstfuß abzuklappen.

Falls Sie Teppiche

reinigen wollen,

schalten Sie zusätzlich

die Bürstwalze ein.

Wenn Sie dagegen

nur mit dem Schlauch

saugen wollen, bringen

Sie das Gerät wieder

in Senkrechtstellung,

bis es von allein steht.

HINWEIS: Die Bürstwalze lässt sich nicht einschalten, wenn das Gerät in Senkrechtstellung (s. o.)

steht. Dafür müssen Sie den Bürstfuß abklappen (s. o.).

HINWEIS: Die Bürstwalze sollte auf Hartböden aus- und auf Teppichen eingeschaltet sein.

10

Reichweite durch Einsatz des Verlängerungsrohrs erhöhen

Staubsaugen

WICHTIG: Falls Sie mithilfe des Schlauchs Treppen saugen wollen, platzieren Sie den Stielsauger

unten am Fuß der Treppe. Stellen Sie den Stielsauger nicht auf Stufen oder Möbeln ab.

Er besitzt einen hohen Schwerpunkt und fällt leicht um.

Entriegeln Sie den

Schlauch am Bürstfuß.

Entriegeln Sie den Griff mit

dem Verlängerungsrohr.

Verbinden Sie den Schlauch

wie abgebildet mit dem

Verlängerungsrohr.

Setzen Sie den Aufsatz

Ihrer Wahl auf das

Verlängerungsrohr.

Bringen Sie nach dem

Gebrauch Schlauch und Griff

mit Verlängerungsrohr wieder

in ihre ursprüngliche Position.

HINWEIS: Nutzen Sie zum Tragen des Geräts den Tragegriff oben am Staubbehälter.

11

Wartung

WARNUNG: Schalten Sie das Gerät aus und entnehmen Sie den Akku, bevor Sie das Gerät reinigen

oder warten.

WICHTIG: Für beste Reinigungsergebnisse sollte der Filter nach ca. jedem 4. Gebrauch gereinigt

werden. Setzen Sie den Stielsauger niemals ohne korrekt installierte Filter ein.

Staubbehälter leeren und reinigen

Entriegeln Sie den

Staubbehälter und

entnehmen Sie ihn.

Halten Sie den Staubbehälter

tief in einen Mülleimer.

Drücken Sie die Entriegelung

der Bodenplatte. Der

Schmutz fällt heraus.

Drehen Sie den

Deckel gegen den

Uhrzeigersinn vom

Staubbehälter.

Entnehmen Sie den

Filter an der dafür

vorgesehenen Lasche.

24hr

Klopfen Sie den Filter über einem

Mülleimer mit leichten Schlägen aus.

Waschen Sie den Filter unter fließend

Wasser (max. 40 °C) gründlich aus.

Kontakte reinigen

Lassen Sie den Filter

vollständig trocknen

(mindestens 24 Stunden

bei Raumtemperatur), bevor

Sie ihn wieder einsetzen.

Wischen Sie den Separator

mit einem weichen Tuch

oder einer Bürste mit

weichen Borsten sauber.

Reinigen Sie die Kontakte am Stielsauger, dem

Ladegerät und dem Akku mit einem weichen

Tuch oder einer Bürste mit weichen Borsten.

12

Verschmutzungen an der Bürstwalze beseitigen

Wartung

Entnehmen Sie den Akku.

Legen Sie das Gerät ab

(siehe Abb.). Ziehen Sie

die Halteclips (siehe Abb.)

in Richtung Bürstwalze.

Klappen Sie die Abdeckung

ab. Entfernen Sie mithilfe

einer Schere vorsichtig

Haare und andere

Verschmutzungen.

Klappen Sie die

Abdeckung nach der

Reinigung wieder an.

Sie rastet hörbar ein.

HINWEIS: Falls die Bürstwalze durch ein Hindernis blockiert wurde, hat möglicherweise der Motorschutzschalter

angesprochen. Entnehmen Sie in diesem Fall den Akku und beseitigen Sie die Ursache.

Warten Sie 30 Minuten, damit sich der Schalter zurücksetzen kann. Setzen Sie den Akku wieder ein,

klappen Sie den Bürstfuß ab und schalten Sie das Gerät ein. Falls sich die Bürstwalze noch immer

nicht wieder dreht, schalten Sie sie über ihren Ein-/Aus-Schalter ein.

Bürstwalze wechseln – Ersatzbürstwalzen erhalten Sie auf www.vax.de

Allround-Bürstwalze

Hartboden-Bürstwalze

Entnehmen Sie den Akku.

Legen Sie das Gerät ab

(siehe Abb.). Ziehen Sie

die Halteclips (siehe Abb.)

in Richtung Bürstwalze.

Klappen Sie die

Abdeckung ab.

Wählen Sie eine

Bürstwalze (s. o.).

Heben Sie die Bürstwalze

zuerst an der Seite an,

die nicht durch den

Keilriemen gehalten wird.

Ersetzen Sie die Bürstwalze.

Fädeln Sie die

neue Bürstwalze zuerst

in den Keilriemen (siehe

oben). Versenken Sie

dann beide Enden der

Bürsten sorgfältig im

Bürstfuß.

TIPP: Allround-Bürstwalzen besitzen lange Borsten, die sich zur Reinigung

aller Böden eignen. Hartboden-Bürstwalzen haben dagegen extra weiche

Borsten, die sich besonders für die untergrundschonende Reinigung von

Hartböden eignen.

Gehen Sie auf www.vax.de, wenn Sie Bürstwalzen nachbestellen wollen.

Klappen Sie die Abdeckung

nach der Reinigung wieder

an. Sie rastet hörbar ein.

13

Probleme beheben

WARNUNG: Um die Verletzungsgefahr zu reduzieren, schalten Sie das Gerät aus und entnehmen Sie

den Akku, bevor Sie damit beginnen, Probleme zu beheben.

Problem

Stielsauger lässt sich

nicht einschalten

Lösung

• Prüfen Sie, ob der Akku korrekt eingesetzt ist.

• Prüfen Sie, ob der eingesetzte Akku noch über ausreichend

Leistung verfügt.

• Möglicherweise ist der Akku zu warm. Entnehmen Sie ihn dann

und warten Sie 30 Minuten. Oder nutzen Sie einfach den Ersatz-

Akku.

• Möglicherweise hat der Motorschutzschalter angesprochen. Ist dies

der Fall, schalten Sie das Gerät aus. Entnehmen und leeren Sie den

Staubbehälter. Suchen Sie nach weiteren Verstopfungen. Reinigen

Sie die Filter (trocken) und warten Sie ca. 1 Stunde.

Stielsauger nimmt

kaum Schmutz auf

Bürstwalze dreht sich

nicht

• Leeren Sie den Staubbehälter und reinigen Sie die Filter, siehe

„Wartung“ auf Seite 12.

• Möglicherweise befindet sich irgendwo eine Verstopfung. Prüfen

Sie Schlauch und Bürstfuß.

• Möglicherweise dreht sich die Bürstwalze nicht, siehe Zeile

„Bürstwalze dreht sich nicht“.

• Möglicherweise ist die Bürstwalze nicht zugeschaltet.

Schalten Sie sie am zugehörigen Ein-/Aus-Schalter ein.

• Möglicherweise wird die Bürstwalze blockiert, siehe „Wartung“ auf

Seite 13.

Ladekontrollleuchte

leuchtet nicht,

während der Akku

geladen wird

• Prüfen Sie, ob das Ladegerät angeschlossen ist.

• Prüfen Sie, ob der Akku richtig in das Ladegerät eingesetzt ist.

• Es kann vorkommen, dass trotz vermeintlich korrekt eingesetz tem

Akku kein leitender Kontakt zwischen Akku und Ladegerät besteht.

Entnehmen Sie dann den Akku, ziehen Sie den Stecker des Ladegeräts,

warten Sie 10 Sekunden und versuchen Sie es erneut.

Ladekontrollleuchte

leuchtet dauerhaft

14

• Prüfen Sie, ob der Akku richtig in das Ladegerät eingesetzt ist.

• Akku oder Ladegerät befinden sich möglicherweise im

Fehlerzustand. Entnehmen Sie dann den Akku, ziehen Sie den

Stecker des Ladegeräts, warten Sie 10 Sekunden, stecken Sie das

Ladegerät wieder ein und setzen Sie den Akku erneut ein.

• Prüfen Sie, ob die Kontakte an Akku und Ladegerät sauber sind.

Falls nicht, siehe „Wartung“ auf Seite 12.

Zubehör und Ersatzteile

Erweitern Sie den Funktionsumfang Ihres Geräts:

Schauen Sie auf: www.vax.de > Zubehör & Ersatzteile

Ladegerät

1-5-135949-00

Lithium-Ionen-Akku

1-5-134857-00

Lithium-Ionen-Akku mit LithiumLife-Technologie ermöglicht

bequemes kabelloses Reinigen für Ihr gesamtes Zuhause.

Diese Akkus reinigen bis zu 25 Minuten mit einer Akkuladung.

Sie werden in 3 Stunden vollständig geladen.

Heizungsaufsatz (Typ 1)

1-1-133835-00

Durch sein langes, schlankes Design perfekt

für die Reinigung der Zwischenräume von

Heizkörpern geignet.

Polster- und Matratzenaufsatz (Typ 1)

1-1-133837-00

Für die materialschonende Reinigung von

Polstern und Matratzen.

„Top“-Aufsatz (Typ 1)

1-1-133834-00

Ideal für hochgelegene, schwer zu erreichende

Stellen durch sein flexibles Gelenk.

15

Zubehör und Ersatzteile

Möbelbürste (Typ 1)

1-1-133836-00

Beseitigt Staub von empfindlichen

Oberflächen, ohne Kratzer zu verursachen.

Fugendüsen-Set (Typ 1) 1-1-133833-00

Fugendüse – für enge Zwischenräume.

Polsterdüse – reinigt schonend große Flächen von

Polstern, Vorhängen usw.

Tierhaar-Bürste – entfernt hartnäckige Tierhaare aus

Teppichen, Läufern und Polstern.

Starkschmutz-Aufsatz – entfernt Schmutzansammlungen

von Scheuerleisten, Geländern sowie aus Ecken.

2in1-Kombidüse (Typ 2)

1-1-132115-00

Die 2in1-Kombidüse enthält sowohl eine Fugendüse

für schmale Zwischenräume als auch eine

Möbelbürste für oberflächenschonende Reinigung.

Allround-Bürstwalze

1-1-134222-00

Speziell konstruiert, um Hartböden und Teppiche gleichermaßen

zu reinigen. Die festeren Borsten befördern selbst tiefsitzenden

Schmutz aus Teppichen, während ihre weichen Borsten

Hartböden schonend reinigen.

Hartböden-Bürstwalze

1-1-134223-00

Extra weiche Borsten entfernen Staub und

Schmutz auf schonende Art von Hartböden.

16

Kennzeichnungen

CE-Konformitätserklärung (sagt aus, dass das Gerät mit allen anwendbaren EU-Richtlinien

übereinstimmt)

Schutzklasse II (Schutzisolierung)

Ausgediente Elektrogeräte dürfen nicht zusammen mit Haushaltsabfällen entsorgt werden.

Nutzen Sie stattdessen die örtlichen Sammelstellen zur Rückgabe von Altgeräten.

Ausgediente Akkus dürfen nicht zusammen mit Haushaltsabfällen entsorgt werden. Nutzen Sie

stattdessen die örtlichen Sammelstellen zur Rückgabe von Batterien und Akkus.

17

Thank you for buying this Air Cordless.

Taking care of your floors

The Air Cordless is designed to make vacuuming your floors regularly, as effective and

efficient as possible and this user guide will help you get the most out of your machine.

Taking care of your Air Cordless

Also inside this guide are instructions on maintaining your new machine, so that it’s

always ready when you are to tackle your floors.

Taking care of you

We’re here if you need us.

Instead of taking me back to the shop,

simply contact us:

servicecenter@vax.de

This user guide can also be found online at:

www.vax.de/im-de-vax-air-cordless

18

Contents

Let’s talk safety 20

Included with

your machine

Overview 24

Getting started 25

2x LithiumLife batteries

Using your machine 26

Maintenance 28

Troubleshooting 30

Battery charger

2-in-1 tool (Type 2)

Accessories 31

Soft dusting brush

Markings 33

Pre-motor filter

(1 installed, 1 spare

inside the carton)

19

Let’s talk safety

Basic safety precautions

This stick vac is intended for

household use only and NOT for

commercial or industrial use.

• It is a battery-operated

appliance, the battery being

charged outside the appliance.

• Keep the area you’re cleaning

well lit.

• Keep fingers, hair and loose

clothing from moving parts and

openings whilst using the stick

vac.

• This stick vac can be used by

children aged from 8 years

and above and persons with

reduced physical, sensory or

mental capabilities or lack of

experience and knowledge

if they have been given

supervision or instruction

concerning use of the stick vac

in a safe way and understand

the hazards involved.

• Cleaning and user maintenance

should not be made by children

without supervision.

• Children should not play with

the stick vac.

• Only Vax recommend tools and

accessories should be used

with this stick vac.

• Store charger and batteries in

a dry place. Do not use charger

and batteries in hot or wet

environment.

• If the charger cord is damaged,

it must be replaced by the

manufacturer, its service agent

or similarly qualified persons in

order to avoid a hazard.

Please keep these instructions

for further use.

20


Don’ts

8 Don’t use this stick vac if it

has been dropped, damaged,

immersed in water or left

outdoors.

8 Don’t handle the charger plug

or use the stick vac with wet

hands.

8 Don’t run over the charger

cord or use the stick vac if

the charger cord or plug is

damaged. In such case, please

contact our Customer Care Line

on: see page 18.

8 Don’t attempt to remove

blockages with sharp objects as

this may cause damage to the

stick vac.

8 Don’t use the charger with

incorrect voltage as this may

result in damage or injury to

the user. The correct voltage is

listed on the ratings label.

8 Don’t vacuum up hot coals,

cigarette butts, matches or

smoking hot burning items or

use in an area where there

may be harmful fluids (chlorine,

bleach, and ammonia drain

cleaner).

8 Don’t vacuum up toner (for

laser printers, copying machines,

etc.). There is danger of fire or

explosion.

21


Do's

3 Take extra care when cleaning

on stairs.

3 Always turn off and remove

the battery from the stick vac

or charger before carrying out

maintenance.

3 Always protect the charger cord

from heated surfaces or near

open flames.

3 Only use the charger supplied

with the appliance to charge its

battery packs.

3 Turn off all controls on the stick

vac before disconnecting or

connecting the battery.

3 Always carry the stick vac by

the handle.

3 Always make sure the filter and

dirt container are fitted correctly

before using your stick vac.

3 Store your stick vac in a cool,

dry area.

3 Clean filter and dirt container on

a regular basis.

Regarding the rotating brushbar

WARNING:

• Keep fingers, hair and loose

clothing from moving parts and

openings whilst using the stick

vac.

• Never run over cables.

Otherwise, their insulation could

get damaged.

CAUTION:

• The rotating brushbar mode is

not suitable to clean sensitive

surfaces. This may cause

damage. Comply with the

care and cleaning instructions

provided by the manufacturer.

22


Regarding the battery packs

WARNING:

• The battery used in this device

may present a risk of fire or

chemical burn if mistreated.

• Do not disassemble or heat

above manufacturer’s maximum

temperature limit (60° C/140°F)

or incinerate.

• Replace battery with an original

Vax LithiumLife Battery

(Item number 1-1-134164-00)

only. Use of another battery

may present a risk of fire or

explosion.

• Dispose of used battery

promptly. Keep away from

children.

• The battery and charger have

no user serviceable parts. Fire

or injury may result.

• Do not attempt to recharge nonrechargeable

batteries.

• Never short-circuit batteries,

i.e. never touch both poles

simultaneously, especially with

metal objects.

• Prior to disposal, protect

exposed terminals with heavy

insulating tape to prevent

shorting.

• Only use the charger supplied

with the appliance to charge its

battery packs.

CAUTION:

• For best performance terminals

on battery, battery charger and

stick vac must be clean and free

from dust and dirt.

• After its service life, dispose

of the batteries in an

environmentally responsible

manner. Previously protect

exposed terminals with heavy

insulating tape.

23

Overview

Handle

Extension tube

Dirt container release button

Brushbar On/off button

Handle release button

On/off button

Dirt container

Pre-motor filter

Separator

2-in-1 tool

Hose

Battery

Floorhead

LED Light

Brushbar

Hose

release

Technical Specification

Name Air Cordless

Battery voltage 20 V

Weight 4.6 kg

Part number 1-1-134090-00

Product code U86-AL-B-E

Dirt container capacity 1.05 L

24

Battery Specification

Type Lithium-Ion rechargeable

Nominal voltage 18VDC

Capacity 4Ah/72Wh

Battery Model No. 1-5-134857-00

Battery Charger Spec.

Model No. 1-5-135949-00

Accessories &

Consumables*

2-in-1 Tool (Type 2) 1-1-132115-00

Filter Kit (Type 88) 1-1-134162-00

Soft Dusting Brush (Type 1) 1-1-133836-00

*To purchase consumables and accessories,

please visit www.vax.de

Getting started

PLEASE READ ‘LET’S TALK SAFETY’ AT THE BEGINNING BEFORE USE

WARNING: The battery used in this device may present a risk of fire or chemical burn if mistreated.

Do not disassemble or heat above manufacturer’s maximum temperature limit (60° C/140°F) or

incinerate. Replace battery with Vax battery only. Use of another battery may present a risk of fire or

explosion. Dispose of used battery promptly. Keep away from children. Do not disassemble and do

not dispose of in fire. Do not attempt to disassemble the battery or remove any component projecting

from the battery terminals. The battery and charger have no user serviceable parts. Fire or injury

may result. Prior to disposal, protect exposed terminals with heavy insulating tape to prevent shorting.

CAUTION: For best performance terminals on battery, battery charger and stick vac must be clean

and free from dust and dirt. Do not attempt to recharge non-rechargeable batteries.

Charging the battery

25% Charged

50% Charged

75% Charged

Fit the battery onto the

battery charger.

Removing the battery

The battery charger light will

turn blue when charging. If

a red light appears an error

has occurred, remove the

battery and refit.

The battery will be fully

charged after 3 hours and

the charger light will turn off.

IMPORTANT: The battery will need

fully charging before first use.

Press the release

button, hold base of

battery charger and lift

the battery to remove.

To check how much life is left

on the battery, press down on

the battery button and see the

battery life indicator.

NOTE: The battery can remain on the

battery charger once fully charged.

You may want to charge the spare

battery so it is ready to use.

NOTE: The life expectancy of the battery will vary depending on the usage of the stick vac.

If you require a replacement battery contact us: servicecenter@vax.de

25

Using your machine

Assembling your stick vac

Push the handle into the

body of the stick vac.

The handle will click into

position when correctly

fitted.

Fit the battery onto the

stick vac (below the dirt

container). The battery

will click into position

when correctly fitted.

Remove the filter insert

by pressing the dirt

container release button,

remove dirt container

off the stick vac, turn the

dirt container lid anticlockwise

to remove the

filter insert.

Remove tag attached

to filter, refit filter

with the tab at the

bottom into stick vac.

Using your Air Cordless

Press the on/off button

to turn the stick vac on.

Place your foot on the

base and pull backwards

to recline.

Press the brushbar

button to activate the

brushbar if on carpets.

Stand the stick

vac in the upright

position to use the

hose. The brushbar

will stop.

NOTE: The brushbar should be ON for carpets and OFF for hard floors.

NOTE: The brushbar will not rotate when the stick vac is in the upright position.

26

Using your machine

Using your extension tube

IMPORTANT: When cleaning stairs to prevent the stick vac falling always place the stick vac at the

bottom of stairs on the floor. Do not place the stick vac on stairs or furniture.

Remove hose from base

of the stick vac.

Press handle release

clip and remove handle.

Attach hose to handle .

Attach required tool to

the handle.

Replace handle and

hose into the stick vac

after use.

NOTE: Use the handle on the top of the dirt container lid to carry the stick vac.

27

Maintenance

IMPORTANT: Remove battery before carrying out any maintenance on your machine.

IMPORTANT: For best cleaning results filters require cleaning every 4-6 uses or as needed.

Do not use your stick vac without the filter in place.

Emptying and cleaning the dirt container

Press dirt container

release button to

remove dirt container.

Hold dirt container over

a bin, press the dirt

release button to open,

allow the dirt to fall out.

Turn the dirt

container lid anti

clockwise to remove.

Pull the filter tab to

remove the filter.

24hr

Tap the filter over a bin to remove

any dirt/debris. Wash the filter under

running water (40 degrees max).

Leave for 24hrs or

until fully dry before

replacing.

Using a soft brush or cloth

to remove any dirt/debris

from separator.

Cleaning terminals

Using a dry cloth or soft dusting

brush remove any dust/debris from

terminals on battery charger, battery

and stick vac.

28

Clearing a blockage from the brushbar

Maintenance

Remove battery and lie the

stick vac flat. Squeeze the

brushbar clips towards

the brushbar and lift off

brushbar cover.

Using a pair of scissors

cut any hair or debris

from around the

brushbar.

Replace the brushbar

cover by clicking into

place.

IMPORTANT: If the brushbar has been obstructed the Motor Protection Sensor may have been

activated. Remove the battery and clear any obstruction. Wait 30 minutes for the stick vac to reset

itself. Replace the battery, recline and switch on the stick vac. If the brushbar still does not turn press

the brushbar on /off button.

Changing the brushbar – additional brushbars are available at vax.co.uk

Multi-floor brushbar

Hard-floor brushbar

Remove battery and

lie the stick vac flat.

Squeeze the brushbar

clips towards the

brushbar and lift off

brushbar cover.

Choose brushbar.

Remove brushbar

firstly lifting the side of

brushbar not connected

to belt.

Replace brushbar,

fitting the belt to the

brushbar first. Then

aligning both sides of

the brushbar into base.

TIP: Multi-floor brushbar has longer, softer bristles designed for all round

cleaning on carpets and hard floors.

Hard-floor brushbar has extra soft bristles, designed specifically for the

gentle removal of dirt/debris from hard floors.

To purchase go to www.vax.de

Replace the brush

bar cover by clicking

into place.

29

Troubleshooting

WARNING: To reduce the risk of personal injury, unplug the stick vac before performing maintenance/

troubleshooting checks.

Problem

Why does my stick

vac have no power?

Solution

• Check the battery is inserted correctly into the stick vac.

• The battery may not be charged, remove and charge battery.

• Battery might be too hot, remove and allow to cool for 30

minutes. Replace battery.

• The motor thermostat may have tripped. If this has happened,

switch off the stick vac. Remove and empty the dirt container

and check for blockages. Clean the filters and allow the stick vac

to cool for approximately 1 hour (if you have washed the filters

you will need to wait 24 hours for the filters to fully dry before

putting them back into the stick vac).

Why won’t the stick

vac pick up?

• Empty the dirt container and clean filters. Go to ‘Maintenance’,

page 28.

• There may be a blockage in the stick vac. Check hose, handle

and brushbar.

• The brushbar may not be turning. Go to ‘Why isn’t the brushbar

turning?’ below.

Why isn’t the

brushbar turning?

• The brushbar may not be switched on, please check the

brushbar on/off switch.

• The brushbar may be obstructed. Go to ‘Maintenance’, page

29.

Why isn’t the

battery charger light

lit when the battery

is charging?

• Check the battery charger is plugged in.

• Check the battery is inserted correctly into the charger.

• The battery may not be connecting with the charger. Remove

battery and unplug charger, wait 10 seconds then retry.

Why is the battery

charger light

continually flashing?

30

• Check the battery is inserted correctly into the charger.

• The battery or charger has an error. Remove the battery and

unplug charger, wait 10 seconds then plug charger into socket

and reinsert the battery.

• Check terminals on battery and stick vac are clean.

Go to ‘Maintenance’, page 28.

Accessories

Don’t forget your accessories!

Order at: www.vax.de

Battery Charger

1-5-135949-00

LithiumLife Battery

1-5-134857-00

LithiumLife battery technology brings power and

cordless convenience for whole-home cleaning.

The battery will be fully charged after 3 hours.

One cleaning cycle will last up to 25 minutes.

Radiator Tool (Type 1)

1-1-133835-00

Long slim design, is perfect for cleaning

behind and inside the radiator.

Mattress Tool (Type 1)

1-1-133837-00

Quickly and easily removes embedded dust

from mattresses.

Up Top Tool (Type 1)

1-1-133834-00

Thanks to its flexible joint ideal for reaching

those hard to reach high areas.

31

Accessories

Soft Dusting Brush (Type 1)

1-1-133836-00

Gently removes dust and dirt from delicate

surfaces such as tiles and glass without

scratching.

Crevice Tool Set (Type 1) 1-1-133833-00

Crevice tool – for awkward gaps and crevices.

Upholstery attachment – gently cleans large areas of

upholstery, curtains, sofas and chairs.

Pet hair removal attachment – tackles stubborn pet

hair on furniture, rugs and carpets.

Stubborn dust brush attachment – removes built up

dust from skirting, banisters and corners.

2-in-1 Tool (Type 2)

1-1-132115-00

2-in-1 tool includes crevice tool for awkward

areas and corners and a dusting brush for

areas such as skirting.

Multi-Floor Brushroll

1-1-134222-00

Specially designed to clean both carpet and hard

floors. Firm bristles lift deep down dirt from carpets

while soft bristles gently remove dirt from hard floors.

Hard Floor Brushroll

1-1-134223-00

Extra soft bristles gently remove dirt and debris

from hard floors.

32

Markings

EEC Statement of Compliance (this appliance complies with applicable European Directives)

class II equipment (protective insulation)

Waste electrical products must not be disposed of with household waste. Please recycle where

facilities exist. Check with your Local Authority or retailer for recycling advice.

Batteries must not be disposed of with household waste. Please recycle where facilities exist.

Check with your Local Authority or retailer for recycling advice.

33

Merci d'avoir choisi notre « Air Cordles »

Entretien facile des sols

Cet aspirateur à manche a été conçu pour vous permettre d'entretenir d'une manière

efficace les sols à tout moment. Ce mode d'emploi doit contribuer à vous faire profiter le

plus longtemps possible de cet appareil, et à exploiter toutes ses capacités.

Toujours prêt

Ce mode d'emploi comprend aussi des consignes à suivre pour que l'appareil soit toujours

fonctionnel lorsque vous en avez besoin.

Nous sommes à votre disposition

Au lieu de nous envoyer votre appareil, et de devoir

y renoncer pendant un certain temps, contactez nous :

www.vaxsav.fr

savvax@tti-fc.com

Vous trouverez ce mode d'emploi également en ligne à :


34

Sommaire

Pour votre sécurité 36

Volume de la

livraison

Vue d'ensemble 40

Avant utilisation 41

2x accu lithium ions

Utilisation de l'aspirateur 42

Entretien 44

Solutions en cas de problèmes 46

Chargeur

Suceur 2 en 1 (type 2)

Pièces de rechange 47

Brosse pour meubles

Désignations 49

Filtre de protection du

moteur (1 dans l'appareil,

1 de rechange dans le

carton)

35

Pour votre sécurité

Consignes générales de sécurité

Cet aspirateur à manche doit

seulement être utilisé dans

un cadre domestique. Toute

utilisation à titre professionnel

est strictement interdite.

• Il s'agit d'un appareil qui fonctionne

avec un accu, rechargé

en dehors de l'appareil.

• Tenez les doigts, les cheveux et

les vêtements amples éloignés

des éléments en mouvement et

des orifices.

• Ces appareils peuvent être

utilisés par des enfants d'au

moins 8 ans et par des personnes

se caractérisant par

des capacités physiques, sensorielles

ou mentales réduites

ou disposant de peu d'expérience

et/ou de connaissances.

Elles doivent cependant avoir

été rendues attentives à une

utilisation sûre de cet appareil

et des dangers qu'impliquent

son utilisation.

• Les enfants ne doivent pas

jouer avec cet appareil.

• Le nettoyage et l'entretien de

l'appareil ne doivent pas être

exécutés par des enfants si

ceux-ci ne sont pas sous surveillance.

• Utilisez uniquement des

accessoires et des pièces de

rechange Vax d'origine, avec cet

appareil.

• Utilisez l'appareil uniquement

avec un bon éclairage.

• Conservez toujours le chargeur

et les accus au sec, et ne les

utilisez pas lorsqu'il y a de

l'humidité ou des températures

élevées.

• N'utilisez jamais un appareil

ni un chargeur défectueux. Si

le cordon de raccordement

au secteur du chargeur est

endommagé, faites-le remplacer

par le fabricant, son service

après-vente ou toute personne

ayant des compétences similaires,

afin d'éviter tout danger.

Conservez précieusement ce

mode d'emploi.

36


Respectez absolument les points suivants

8 N'utilisez pas l'appareil s'il est

tombé, s'il présente des traces

d'endommagement, s'il a été

plongé dans l'eau ou s'il a été

laissé à l'extérieur.

8 Ne jamais toucher la fiche du

chargeur, le chargeur ou les

accus avec des mains mouillées.

N'utilisez pas l'aspirateur

à manche avec des mains

mouillées.

8 Ne roulez pas sur le câble

du chargeur. N'utilisez pas le

chargeur lorsque son câble ou

sa fiche sont endommagés.

Dans ce cas, contactez-nous :

Contacts, cf. page 34.

8 N'essayez pas de déboucher

l'aspirateur à manche avec des

objets pointus, cela pourrait

l'endommager.

8 Ne branchez jamais le chargeur

à une mauvaise tension. Cela

entraînerait des dommages

matériels et éventuellement des

blessures. La tension adaptée

est indiquée sur la plaque

signalétique, en dessous de

l'appareil.

8 N'aspirez jamais des cendres

chaudes, du charbon, des cigarettes,

des allumettes, ni d'autres

objets chauds, incandescents,

qui brûlent ou qui fument.

N'utilisez pas l'appareil dans des

endroits où il y a des produits

chimiques dangereux (p. ex.

chlore, produits de blanchiment,

carburants, solvants etc.).

8 N'aspirez jamais de cartouches

d'encre (pour imprimantes

laser, photocopieurs, etc.).

Il y a un risque d'incendie et

d'explosion.

37


Respectez absolument les points suivants

3 Soyez particulièrement prudent

pour passer l'aspirateur dans

les escaliers.

3 Eteignez l'appareil, et enlevez

l'accu avant de le nettoyer ou

d'en faire l'entretien.

3 Protégez toujours le câble du

chargeur contre la chaleur.

3 N'utilisez que le chargeur fourni

pour charger les accus.

3 Eteignez l'appareil, avant

d'enlever ou de mettre en place

l'accu.

3 Portez toujours l'appareil par la

poignée.

3 Avant l'utilisation, assurez-vous

que le bac à poussière et le

filtre sont bien en place.

3 Rangez toujours l'appareil dans

un endroit frais et sec.

3 Nettoyez régulièrement le filtre

et le bac à poussière.

Utilisez en toute sécurité la brosse cylindrique tournante

AVERTISSEMENT :

• Tenez éloignés les parties

du corps, les cheveux et les

vêtements amples, dès que

l'appareil est en marche.

• Ne roulez pas sur le câble.

Sinon, cela pourrait endommager

son isolation.

ATTENTION :

• Ne nettoyez pas les surfaces

délicates avec la brosse cylindrique.

Cela peut provoquer

des endommagements. Veuillez

observer les consignes de

nettoyage et d'entretien des

fabricants.

38


Utiliser les accus en toute sécurité

AVERTISSEMENT :

• Lorsque les accus ne sont pas

traités correctement, ils peuvent

prendre feu ou provoquer des

brûlures.

• N'ouvrez pas les accus, ne les

exposez jamais à la chaleur

(maxi. 60 °C), et ne les jetez

pas au feu.

• Ne remplacez les accus que

par des accus de rechange Vax

d'origine (Numéro de référence

1-1-134164-00).

Si vous utilisez d'autres accus,

il y aura un risque de feu et

d'explosion.

• Eliminez immédiatement les

accus usagés. Tenez les hors

de portée des enfants.

• N'essayez pas vous même de

réparer l'accu ou le chargeur.

Ceux-ci pourraient prendre feu

ou provoquer des blessures.

• N'essayez jamais de charger

des piles non rechargeables.

• Ne court-circuitez jamais les

accus. C.-à-d. ne touchez

jamais les deux pôles simultanément,

en particulier avec des

objets métalliques.

• Pour cette raison, collez du

ruban adhésif sur les contacts

avant de jeter les piles.

• N'utilisez que le chargeur fourni

pour charger les accus.

ATTENTION :

• Pour exploiter toutes les capacités,

il est important que l'aspirateur

à manche, le chargeur,

les accus et leurs contacts

soient propres.

• Eliminez les accus usagés en

respectant l'environnement.

Collez avant du ruban adhésif

sur les contacts.

39

Aperçu

Poignée

Bac à poussière et système

de déverrouillage

Interrupteur marche-arrêt de

la brosse cylindrique

Déverrouillage

Tube de rallonge

Interrupteur marche-arrêt

Filtre de protection du moteur

Séparateur

Bac à poussière

Suceur 2 en 1

Flexible

Accu

Pied du balai

Lumière LED

Brosse cylindrique

Déverrouillage

du flexible

Caractéristiques

techniques

Nom Air Cordless

Accu 20 V

Poids 4,6 kg

N o de référence 1-1-134090-00

Désignation U86-AL-B-E

Capacité 1,05 l

40

Accus

Type Accu lithium ions

Tension 18 VDC

Puissance 4 Ah / 72 Wh

Modèle N° 1-5-134857-00

Chargeur

Modèle N° 1-5-135949-00

Accessoires & Pièces de

rechange*

Suceur 2 en 1 (type 2) 1-1-132115-00

Jeu de filtres (type 88) 1-1-134162-00

Brosse pour meubles (type 1) 1-1-133836-00

*Pour commander des accessoires ou des

pièces de rechange, allez à www.vax.de

Avant utilisation

Lisez absolument le Chapitre "Pour votre sécurité", avant d'utiliser l'appareil.

AVERTISSEMENT : Lorsque les accus ne sont pas traités correctement, ils peuvent prendre feu ou

provoquer des brûlures. N'ouvrez pas les accus, ne les exposez jamais à la chaleur (maxi. 60 °C), et

ne les jetez pas au feu. Ne remplacez les accus que par des accus de rechange Vax d'origine (Numéro

de référence 1-1-134164-00). Si vous utilisez d'autres accus, il y aura un risque de feu et d'explosion.

Eliminez immédiatement les accus usagés. Tenez les hors de portée des enfants. N'essayez pas vous

même de réparer l'accu ou le chargeur. Ceux-ci pourraient prendre feu ou provoquer des blessures.

Ne court-circuitez jamais les accus. C.-à-d. ne touchez jamais les deux pôles simultanément, en particulier

avec des objets métalliques. N'essayez jamais de charger des piles non rechargeables.

ATTENTION : Pour exploiter toutes les capacités, il est important que l'aspirateur à manche, le chargeur,

les accus et leurs contacts soient propres.

Recharger l'accu

Chargées à 25 %



Mettez l'accu dans le

chargeur.

Enlever l'accu

Pendant la charge, le voyant

de contrôle est allumé et

bleu. Si le voyant de contrôle

de charge est rouge, c'est

qu'il y a un défaut. Dans ce

cas, enlevez l'accu.

3 heures plus tard l'accu

est chargé, et le voyant de

contrôle de charge s'éteint.

INDICATION : Chargez complètement

l'accu avant la première utilisation !

INDICATION : L'accu peut rester

dans le chargeur, même lorsqu'il est

chargé entièrement.

Appuyez sur le système

de déverrouillage, tenez

le chargeur, et enlevez

l'accu.

Pour contrôler la puissance

restante, appuyez sur le petit

bouton sous l'accu.

INDICATION : Il est recommandé

d'avoir toujours sous la main, l'accu

de rechange chargé.

INDICATION : La durée de vie dépend de la fréquence et de la durée d'utilisation de l'aspirateur à

manche. Si vous avez besoin d'un accu de rechange, veuillez nous contacter. Contacts, cf. page 34.

41

Passer l’aspirateur

Préparer l'appareil pour l'utiliser

Enfoncez la poignée

dans l'appareil.

Dès qu'elles sont

bien en place, elles

s'enclenchent.

Mettez l'accu dans la

console de l'appareil

(en dessous du

bac à poussière).

Dès qu'elles sont

bien en place, elles

s'enclenchent.

Déverrouillez et enlevez

le bac à poussière.

Tournez le couvercle

dans le sens inverse des

aiguilles d'une montre.

Enlevez l'étiquette du

filtre. Remettez le filtre

dans l'appareil, avec

l'attache vers le bas.


Appuyez sur l'interrupteur

marche / arrêt

pour mettre l'appareil en

marche.

Mettez le pied sur le

pied du balai, et tirez

l'appareil par la poignée

pour rabattre le pied du

balai.

Si vous voulez nettoyer

de la moquette ou un

tapis, mettez aussi la

brosse cylindrique en

marche.

Par contre, si vous

voulez uniquement

aspirer avec le flexible,

remettez l'appareil à

la verticale, jusqu'à ce

qu'il tienne tout seul.

INDICATION : Il n'est pas possible de mettre en marche la brosse cylindrique, lorsque l'appareil est à la

verticale (cf. ci-dessus). Pour cela, il faut rabattre le pied du balai (cf. ci-dessus).

INDICATION : Il faut arrêter la brosse cylindrique sur les sols durs, et la mettre en marche sur la

moquette et les tapis.

42

Augmentez la portée en utilisant le tube de rallonge


IMPORTANT : Si vous voulez passer l'aspirateur dans les escaliers, mettez l'aspirateur en bas de

l'escalier. Ne mettez pas l'aspirateur sur les marches, ni sur les meubles.

Son centre de gravité est assez haut, et l'aspirateur tombe facilement.

Déverrouillez le flexible

du pied du balai.

Déverrouillez la poignée

avec le tube de rallonge.

Raccordez de la manière

indiquée le flexible au tube

de rallonge.

Mettez l'embout de votre

choix sur le tube de

rallonge.

Après l'utilisation, remettez

le flexible et la poignée avec

le tube de rallonge dans leur

position initiale.

INDICATION : Pour porter l'appareil, utilisez la poignée en haut sur le bac à poussière.

43

Entretien

AVERTISSEMENT : Eteignez l'appareil, et enlevez l'accu avant de le nettoyer ou d'en faire l'entretien.

IMPORTANT : Pour obtenir les meilleurs résultats de nettoyage, il faut nettoyer le filtre après toutes les 4

utilisations environ. N'utilisez jamais l'aspirateur à manche sans que le filtre ne soit monté correctement.

Vider et nettoyer le bac à poussière

Déverrouillez et enlevez

le bac à poussière.

Tenez le bac à poussière

au fond d'une poubelle.

Appuyez sur la touche de

déverrouillage de la plaque

du fond. Les saletés tombent.

Tournez le couvercle du

bac à poussière dans

le sens inverse des

aiguilles d'une montre.

Retirez le filtre par

la languette prévue

à cet effet.

24hr

Tapotez sur le filtre pour le nettoyer

au-dessus d'une poubelle.

Lavez soigneusement le filtre

sous l'eau courante (maxi. 40 °C).

Nettoyer les contacts

Laissez sécher complètement

le filtre (pendant au

moins 24 heures à la température

ambiante), avant

de le remettre en place.

Nettoyez le séparateur

avec un chiffon doux ou

une brosse à poils doux.

Nettoyer les contacts de l'aspirateur à manche,

du chargeur et de l'accu, avec un chiffon doux

ou une brosse avec des poils doux.

44

Enlever les saletés de la brosse cylindrique

Entretien

Retirez l'accu. Déposez

l'appareil (cf. Fig.). Retirez

les clips de blocage (cf. Fig.)

vers la brosse cylindrique.

Rabattez le couvercle.

Enlevez avec précaution

avec des ciseaux les poils

et les autres saletés.

Refermez le couvercle

après le nettoyage.

Vous entendrez un clic

lorsqu'il s'enclenche.

INDICATION : Si la brosse cylindrique a été bloquée par un obstacle, le contacteur-disjoncteur a peut

être été déclenché. Dans ce cas, enlevez l'accu, et supprimez la cause du déclenchement. Attendre 30

minutes, avant de remettre le disjoncteur en place. Remettez l'accu en place, rabattez le pied du balai,

et mettez l'appareil en marche. Si la brosse cylindrique ne tourne toujours pas, mettez la en marche

avec l'interrupteur marche/arrêt.

Changer la brosse cylindrique – Pour avoir des brosses cylindriques de rechange,

allez à www.vax.de


universelle


pour sols durs

Retirez l'accu. Déposez

l'appareil (cf. Fig.). Retirez

les clips de blocage

(cf. Fig.) vers la brosse

cylindrique,

Rabattez le couvercle.

Sélectionnez une

brosse cylindrique

(cf. ci-dessus).

Soulevez d'abord la

brosse cylindrique du

côté où il n'y a pas de

courroie.

Changez la brosse cylindrique.

Rentrez d'abord la

brosse cylindrique neuve

dans la courroie (cf. ci-dessus).

Descendez ensuite

minutieusement les deux

extrémités de la brosse

dans le pied du balai.

CONSEIL : Les brosses cylindriques universelles ont des poils longs, adaptés

à tous les sols différents. Les brosses cylindriques pour sols durs ont par

contre des poils extrêmement doux, particulièrement adaptés au nettoyage

doux des sols durs.

Allez à www.vax.de, pour commander des brosses cylindriques.

Refermez le couvercle après

le nettoyage. Vous entendrez

un clic lorsqu'il s'enclenche.

45

Solutions en cas de problèmes

AVERTISSEMENT : Pour réduire les risques de blessures, éteignez l'appareil et enlevez l'accu avant de

commencer à supprimer les problèmes.

Problème

Impossible de mettre

en marche l'aspirateur

à manche

Solution

• Contrôlez si l'accu est bien en place.

• Contrôlez si l'accu en place est assez chargé.

• Peut-être que l'accu est trop chaud. Enlevez-les et attendez

pendant 30 minutes. Ou utilisez tout simplement l'accu de

rechange.

• Peut-être que le contacteur-disjoncteur a été déclenché.

Si c'est le cas, éteignez l'appareil. Retirez et videz le bac à

poussière. Contrôlez si l'appareil n'est pas bouché. Nettoyez le

filtre (sec) et attendre pendant 1 heure env.

L'aspirateur à manche

n'aspire presque plus.

• Videz le bac à poussières et nettoyez le filtre, cf. "Entretien",

page 44.

• Peut-être que l'appareil est bouché quelque part. Contrôlez le

flexible et le pied du balai.

• Peut-être que la brosse cylindrique ne tourne pas, cf. "Brosse

cylindrique ne tourne pas".

La brosse cylindrique

ne tourne pas

• Peut-être que la brosse cylindrique n'est pas activée.

Appuyez sur l'interrupteur marche / arrêt pour la mettre en

marche.

• Peut-être que la brosse cylindrique est bloquée, cf. "Entretien"

page 45.

Le voyant de contrôle

de charge n'est pas

allumé pendant la

charge de l'accu

Le voyant de contrôle

de charge est allumé

en permanence

• Contrôlez si le chargeur est branché.

• Contrôlez si l'accu est bien mis dans le chargeur.

• Il peut arriver que même si l'accu est bien en place, il n'y ait

pas de contact entre l'accu et le chargeur. Enlevez donc l'accu,

débranchez le chargeur, attendre pendant 10 secondes, et

réessayez.

• Contrôlez si l'accu est bien mis dans le chargeur.

• Peut-être que l'accu ou le changeur ont un défaut. Enlevez

donc l'accu, débranchez le chargeur, attendre pendant 10

secondes, rebranchez le chargeur et remettez l'accu en place.

• Contrôlez si les contacts de l'accu et du chargeur sont propres.

Si non, cf. "Entretien" page 44.

46

Accessoires et pièces de rechange

Ajoutez des fonctions à votre appareil :

Regardez à : www.vax.de

Chargeur

1-5-135949-00

Accu lithium ions

1-5-134857-00

L'accu lithium ions avec la technologie LithiumLife permet

de nettoyer facilement sans câble toute la maison. Ces accus

peuvent nettoyer pendant 25 minutes lorsqu'ils sont chargés.

Elles peuvent être chargées complètement en 3 heures.

Embout pour les radiateurs (type 1)

1-1-133835-00

Grâce à sa conception longue et fine, parfait

pour nettoyer les radiateurs.

Embout pour coussins et matelas

(type 1)

1-1-133837-00

Pour nettoyer les coussins et les matelas en

ménageant les surfaces.

Brosse pour surfaces en hauteur (type 1)

1-1-133834-00

Grâce à son articulation flexible, idéale pour les

endroits en hauteur, difficilement accessibles.

47

Accessoires et pièces de rechange

Brosse pour meubles (type 1)

1-1-133836-00

Enlève la poussière des surfaces délicates,

sans faire de rayures.

Lot de suceurs (type 1) 1-1-133833-00

Suceur – pour espaces étroits.

Suceur à coussin – nettoie en les ménageant, les grandes

surfaces des coussins, rideaux etc.

Brosse pour poils d'animaux – enlève les poils d'animaux

tenaces des moquettes, carpettes et coussins.

Embout pour saletés importantes – enlève les saletés

accumulées sur les plinthes, les garde-fous, et dans les coins.

Suceur 2 en 1 (type 2)

1-1-132115-00

Le suceur 2 en1 comprend un suceur pour les

espaces étroits, et une brosse à meubles pour

nettoyer en ménageant les surfaces.

Brosse cylindrique universelle

1-1-134222-00

Conçue spécialement pour nettoyer d'une manière homogène les

sols durs, les moquettes et les tapis. Les poils plus durs enlèvent

la saleté en profondeur des moquettes et des tapis, tandis que les

poils souples nettoient les sols durs en les ménageant.

Brosse cylindrique pour sols durs

1-1-134223-00

Les poils extrêmement doux enlèvent la poussière

et la saleté en ménageant les sols durs.

48

Labels

Déclaration de conformité (confirme que l'appareil est conforme aux directives de l'UE)

Protection II (isolation de protection)

Les appareils électriques usagés ne doivent pas être jetés avec les ordures ménagères.

Utilisez donc les emplacements locaux servant à la restitution d'appareils usagés.

Les accus usagés ne doivent pas être jetés avec les ordures ménagères. Utilisez les points de

collecte locaux des batteries et des accus.

49

Bedankt dat u gekozen hebt voor onze

"Air Cordless"

Eenvoudig uw vloer onderhouden

Met deze steelstofzuiger kunt u op elk moment uw vloer effectief en efficiënt

onderhouden. Deze bedieningshandleiding moet eraan bijdragen dat u zolang mogelijk

plezier hebt aan dit apparaat en dat u het vermogen ervan volledig kunt gebruiken..

Altijd gebruiksklaar

Deze bedieningshandleiding bevat ook informatie over hoe u ervoor kunt zorgen, dat het

apparaat altijd gebruiksklaar is als u het nodig hebt.

Wij staan voor u klaar

In plaats van het apparaat op te sturen en

dit wellicht voor langere tijd te moeten missen,

neemt u contact met ons op:

Z.E.S. Goes B.V.

T.a.v. afd. Service

Pearyweg 1

4462 GT Goes

NEDERLAND

Tel: +31 - 113 - 24 07 00

Fax: +31 - 113 - 24 07 50

vax@zesgoes.nl

www.zesinternational.com

Deze bedieningshandleiding vindt u ook online op:


50

Inhoud

Voor uw veiligheid 52

Meegeleverd

Overzicht 56

Voor het gebruik 57

2x Lithium-Ion-accu's

Stofzuigen 58

Onderhoud 60

Problemen verhelpen 62

Oplader

2in1-combimondstuk

(type 2)

Reserveonderdelen 63

Meubelborstel

Markeringen 65

Motorbeschermingsfilter

(1 in het apparaat, 1 als

reserve in kartonnen doos)

51

Voor uw veiligheid

Algemene veiligheidsaanwijzingen

De steelstofzuiger is alleen

bedoeld voor huishoudelijk

gebruik.

Hij is niet geschikt voor

industrieel gebruik.

• Hierbij gaat het om een accuaangedreven

apparaat, waarvan

de accu buiten het apparaat

opgeladen wordt.

• Houd vingers, haar en losse

kledingstukken buiten bereik

van bewegende onderdelen en

openingen als het apparaat in

bedrijf is.

• Deze apparaten kunnen door

kinderen van 8 jaar en ouder en

door personen met beperkte fysieke,

sensorische of geestelijke

vaardigheden of met gebrek aan

ervaring en/of kennis worden

gebruikt, als ze onder toezicht

staan of instructies hebben

gekregen aangaande het veilige

gebruik van het apparaat en de

daaruit resulterende gevaren

begrepen hebben.

• Reiniging en gebruikersonderhoud

mogen niet door kinderen

worden uitgevoerd, als ze niet

onder toezicht staan.

• Kinderen mogen niet met het

apparaat spelen.

• Gebruik alleen originele Vaxtoebehoren

en -reserveonderdelen

samen met dit apparaat.

• Gebruik het apparaat alleen bij

goede verlichting.

• Houd oplader en accu's altijd

droog en gebruik deze niet bij

vocht en hoge temperaturen.

• Gebruik nooit een defect apparaat

of defecte oplader. Als

de aansluitkabel van de oplader

beschadigd is, moet deze, om

risico te voorkomen, door de fabrikant

of de klantenservice van

de fabrikant of door iemand met

dezelfde competentie worden

vervangen.

Berg de bedieningshandleiding

goed op.

52


Dit moet u beslist in acht nemen

8 Gebruik het apparaat niet als

het gevallen is, tekenen van

schade heeft, in water gedompeld

is of in de buitenlucht is

geweest.

8 Raak stekker van de oplader,

oplader en accu's niet met

natte handen aan. Bedien de

steelstofzuiger niet met natte

handen.

8 Rijd niet over de kabel van de

oplader. Gebruik de oplader

niet, als kabel of stekker van

de oplader beschadigd zijn.

Neem in dat geval contact met

ons op: Contactgegevens zie

pagina 50.

8 Probeer niet om verstoppingen

te verwijderen met scherpe

voorwerpen, omdat u daarmee

de steelstofzuiger kunt beschadigen.

8 Sluit de oplader nooit aan op

een verkeerde spanning. Dit

leidt tot materiële schade en

mogelijk tot letsel De correcte

spanning staat op het typeplaatje

aan de onderkant van de

oplader.

8 Zuig nooit hete as, kolen, sigaretten,

lucifers of andere hete,

brandende, gloeiende, smeulende

of walmende objecten

op. Gebruik het apparaat ook

niet in omgevingen, waarin zich

gevaarlijke chemicaliën (bijv.

chloor, bleek, brandstof, oplosmiddel

e.d.) bevinden.

8 Zuig nooit toner (voor laserprinters,

kopieermachines enz.)

op. Dit kan branden explosiegevaar

tot gevolg hebben.

53


Dit moet u beslist in acht nemen

3 Wees bijzonder voorzichtig als

u trappen stofzuigt.

3 Schakel het apparaat uit en

verwijder de accu, voordat u het

apparaat reinigt of onderhoudt.

3 Bescherm de kabel van de oplader

altijd tegen hitte.

3 Gebruik alleen de meegeleverde

oplader om de accu's op te

laden.

3 Schakel het apparaat uit, voordat

u de accu verwijdert of

plaatst.

3 Draag het apparaat altijd aan

het handvat.

3 Zorg er voor gebruik voor, dat

stofbak en filter correct geplaatst

zijn.

3 Berg het apparaat koel en droog

op.

3 Reinig filter en stofbak regelmatig.

Roterende borstelwals veilig gebruiken

WAARSCHUWING:

• Houd lichaamsdelen, haar en

losse kledingstukken buiten

bereik zodra het apparaat in

bedrijf is.

• Rijd niet over kabels. Anders

kan de isolatie ervan beschadigd

raken.

LET OP:

• Reinig gevoelige oppervlakken

niet met ingeschakelde borstelwals.

Dit kan schade veroorzaken

Neem de reinigings- en

onderhoudsaanwijzingen van

de fabrikant in acht.

54


Accu's veilig gebruiken

WAARSCHUWING:

• Als de accu's niet correct

behandeld worden, kunnen ze

brand of aantasting veroorzaken.

• Haal accu's niet uit elkaar, stel

ze nooit bloot aan hitte (max.

60 °C) en gooi ze niet in vuur.

• Vervang de accu's alleen door

originele Vax-reserve-accu's

(artikelnummer 1-1-134164-00).

Bij gebruik van andere accu's

bestaat er branden explosiegevaar.

• Verwijder verbruikte accu's direct.

Houd ze buiten bereik van

kinderen.

• Probeer niet om accu of oplader

zelf te onderhouden. Dit

kan brand of letsel veroorzaken.

• Probeer nooit om niet-oplaadbare

batterijen op te laden.

• Sluit accu's nooit kort. Dit wil

zeggen dat u nooit beide polen

tegelijkertijd aanraakt, in het

bijzonder niet met metalen

voorwerpen.

• Om deze reden moet u de

contacten overplakken voor het

verwijderen.

• Gebruik alleen de meegeleverde

oplader om de accu's op te

laden.

LET OP:

• Om het volledige vermogen te

kunnen gebruiken is het belangrijk,

dat steelstofzuiger, oplader,

accu's en de contacten ervan

schoon zijn.

• Verwijder verbruikte accu's

milieuvriendelijk.

Overplak de contacten vooraf.

55

Overzicht

Handvat

Verlengingsbuis

Stofbak en -ontgrendeling

Aan/Uit-schakelaar

van de borstelwals

Ontgrendeling

Aan/Uit-schakelaar

Motorbeschermingsfilter

Separator

Stofbak

2in1-combimondstuk

Slang

Accu

Borstelvoet

LED-licht

Borstelwals

Slangontgrendeling

Technische gegevens

Naam Air Cordless

Accu 20 V

Gewicht 4,6 kg

Artikelnummer 1-1-134090-00

Type-aanduiding U86-AL-B-E

Capaciteit 1,05 L

56

Accu's

Type Lithium-Ion-accu

Spanning 18 VDC

Vermogen 4 Ah / 72 Wh

Modelnr: 1-5-134857-00

Oplader

Modelnr: 1-5-135949-00

Toebehoren &

reserveonderdelen*

2in1-combimondstuk (type 2) 1-1-132115-00

Filterset (type 88) 1-1-134162-00

Meubelborstel (type 1) 1-1-133836-00

*Om toebehoren en reserveonderdelen

te bestellen, ga naar www.vax.de

Voor het gebruik

Lees beslist het hoofdstuk "Voor uw veiligheid" door, voordat u met het apparaat gaat werken.

WAARSCHUWING: Als de accu's niet correct behandeld worden, kunnen ze brand of aantasting veroorzaken.

Haal accu's niet uit elkaar, stel ze nooit bloot aan hitte (max. 60 °C) en gooi ze niet in vuur.

Vervang de accu's alleen door originele Vax-reserve-accu's (artikelnummer 1-1-134164-00). Bij gebruik

van andere accu's bestaat er branden explosiegevaar. Verwijder verbruikte accu's direct. Houd ze

buiten bereik van kinderen. Probeer niet om accu of oplader zelf te onderhouden. Dit kan brand of letsel

veroorzaken. Sluit accu's nooit kort. Dit wil zeggen dat u nooit beide polen tegelijkertijd aanraakt, in het

bijzonder niet met metalen voorwerpen. Probeer nooit om niet-oplaadbare batterijen op te laden.

LET OP: Om het volledige vermogen te kunnen gebruiken is het belangrijk, dat steelstofzuiger, oplader,

accu's en de contacten ervan schoon zijn.

Accu laden

25 % geladen

50 % geladen

75 % geladen

Plaats de accu in de

oplader.

Accu verwijderen

Tijdens het opladen brandt

het laadcontrolelampje blauw.

Mocht het laadcontrolelampje

rood branden, is een fout

opgetreden. Verwijder de

accu in dit geval.

Na 3 uur is de accu helemaal

opgeladen en gaat het laadcontrolelampje

uit.

AANWIJZING: Laad de accu voor het

eerste gebruik helemaal op!

AANWIJZING: De accu kan in het

aangesloten laadstation blijven, ook

als de accu helemaal opgeladen is.

AANWIJZING: Aanbevolen wordt

om de reserve-accu altijd opgeladen

beschikbaar te houden.

Druk de ontgrendeling in,

houd het laadstation vast

en verwijder de accu.

Druk op de kleine knop aan de

onderkant van de accu om te

controleren hoeveel capaciteit

de accu nog heeft.

AANWIJZING: De levensduur is afhankelijk van hoe vaak en hoelang u de steelstofzuiger gebruikt.

Neem contact met ons op als u een reserve-accu nodig hebt. Contactgegevens zie pagina 50.

57

Stofzuigen

Apparaat voorbereiden voor gebruik

Steek het handvat in

het apparaat. Zodra

het handvat correct

geplaatst is, wordt dit

hoorbaar vergrendeld.

Plaats de accu in de

console op het apparaat

(onder de stofbak).

Zodra de accu correct

geplaatst is, wordt deze

hoorbaar vergrendeld.

Ontgrendel de

stofbak en verwijder

deze. Draai het deksel

linksom los.

Verwijder het schild van

het filter. Plaats het filter

met de verwijderstrip

naar beneden weer in

het apparaat.

Stofzuigen

Schakel het apparaat

in m.b.v. de Aan-/

Uit-schakelaar.

Plaats uw voet op de

borstelvoet en trek

het apparaat aan het

handvat naar u toe,

om de borstelvoet

neer te klappen.

Indien u tapijt wilt

reinigen moet u daarnaast

de borstelwals

inschakelen.

Als u daarentegen alleen

met de slang wilt

stofzuigen, brengt u het

apparaat weer in de

verticale stand, totdat

het vanzelf blijft staan.

AANWIJZING: De borstelwals kan niet ingeschakeld worden, als het apparaat in de verticale stand (zie

boven) staat. Daarvoor moet u de borstelvoet neerklappen (zie boven).

AANWIJZING: De borstelwals moet uitgeschakeld zijn op harde vloer en ingeschakeld zijn op tapijt.

58

Stofzuigen

Bereik door gebruik van de verlengingsbuis vergroten

BELANGRIJK: Indien u met de slang trappen wilt stofzuigen, plaats de steelstofzuiger dan onderaan

de voet van de trap. Zet de steelstofzuiger niet op tredes of meubels neer.

De steelstofzuiger heeft een hoog zwaartepunt en valt gemakkelijk om.

Ontgrendel de slang op

de borstelvoet.

Ontgrendel het handvat

met de verlengingsbuis.

Verbind de slang zoals afgebeeld

met de verlengingsbuis.

Plaats het opzetstuk van

uw keuze op de verlengingsbuis.

Breng na gebruik slang en handvat

met verlengingsbuis weer in

hun oorspronkelijke positie.

AANWIJZING: Gebruik het draaghandvat boven op de stofbak om het apparaat te dragen.

59

Onderhoud

WAARSCHUWING: Schakel het apparaat uit en verwijder de accu, voordat u het apparaat reinigt of

onderhoudt.

BELANGRIJK: Voor het beste reinigingsresultaat moet het filter na ca. elk 4e gebruik gereinigd worden.

Gebruik de steelstofzuiger nooit zonder correct geïnstalleerd filter.

Stofbak leegmaken en reinigen

Ontgrendel de stofbak

en verwijder deze.

Houd de stofbak vlak boven

een vuilnisbak. Druk op de

ontgrendeling van de bodemplaat.

Het vuil valt eruit.

Draai het deksel

linksom los van de

stofbak.

Verwijder het filter

met de daarvoor

bedoelde strip.

24hr

Klop het filter met lichte slagen uit

boven een vuilnisbak. Was het filter

grondig uit onder stromend water

(max. 40 °C).

Contacten reinigen

Laat het filter volledig opdrogen

(minimaal 24 uur op

kamertemperatuur), voordat

u het weer plaatst.

Veeg de separator schoon met

een zachte doek of een borstel

met zachte borstelharen.

Reinig de contacten op de steelstofzuiger, de

oplader en de accu met een zachte doek of een

borstel met zachte borstelharen.

60

Verontreinigen op de borstelwals verwijderen

Onderhoud

Verwijder de accu. Leg het

apparaat neer (zie afb.).

Trek de bevestigingsclips

(zie afb.) richting borstelwals.

Klap de afdekking open.

Verwijder haar en andere

verontreinigingen voorzichtig

met een schaar.

Klap de afdekking na de

reiniging weer dicht. De

afdekking vergrendelt

hoorbaar.

AANWIJZING: Indien de borstelwals door een obstakel geblokkeerd werd, is mogelijk de motorveiligheidsschakelaar

geactiveerd. Verwijder in dit geval de accu en verhelp de oorzaak. Wacht 30 minuten

zodat de schakelaar gereset kan worden. Plaats de accu weer, klap de borstelvoet neer en schakel het

apparaat in. Indien de borstelwals nog steeds niet verder draait, moet u deze inschakelen via de Aan/

Uit-schakelaar van de borstelwals.

Borstelwals vervangen: reserveborstelwalsen vindt u op www.vax.de

Allround-borstelwals

Harde vloer-borstelwals

Verwijder de accu. Leg

het apparaat neer (zie

afb.). Trek de bevestigingsclips

(zie afb.)

richting borstelwals.

Klap de afdekking open.

Selecteer een borstelwals

(zie boven).

Til de borstelwals eerst

aan de kant op, die niet

door de V-riem vastgehouden

wordt.

Vervang de borstelwals.

Steek de nieuwe borstelwals

eerst in de V-riem

(zie boven). Duw daarna

de beide eindes van de

borstels zorgvuldig in de

borstelvoet.

TIP: Allround-borstelwalsen hebben lange borstelharen, die geschikt zijn voor

de reiniging van alle vloeren. Harde vloer-borstelwalsen hebben daarentegen

extra zachte borstelharen, die in het bijzonder geschikt zijn voor de ondergrondbesparende

reiniging van harde vloeren.

Op www.vax.de kunt u borstelwalsen nabestellen.

Klap de afdekking na de reiniging

weer dicht. De afdekking

vergrendelt hoorbaar.

61

Problemen verhelpen

WAARSCHUWING: Om het verwondingsgevaar te verlagen, moet u het apparaat uitschakelen en de

accu verwijderen, voordat u begint met het verhelpen van problemen.

Probleem

Steelstofzuiger kan

niet ingeschakeld

worden

Steelstofzuiger neemt

nauwelijks vuil op

Borstelwals draait niet

Oplossing

• Controleer, of de accu correct geplaatst is.

• Controleer, of de geplaatste accu nog voldoende capaciteit heeft.

• Mogelijk is de accu te warm. Verwijder deze in dat geval en

wacht 30 minuten. Of gebruik de reserve-accu.

• Mogelijk is de motorveiligheidsschakelaar geactiveerd. Als dit

het geval is moet u het apparaat uitschakelen. Neem de stofbak

eruit en maak hem leeg, . Zoek naar verdere verstoppingen.

Reinig het filter (droog) en wacht ca. 1 uur.

• Maak de stofbak leeg en reinig de filters, zie "Onderhoud" op

pagina 60.

• Mogelijk bevindt zich ergens een verstopping. Controleer slang

en borstelvoet.

• Mogelijk draait de borstelwals niet, zie regel "Borstelwals draait

niet".

• Mogelijk is de borstelwals niet ingeschakeld.

Schakel de borstelwals in m.b.v. de bijbehorende Aan-/Uitschakelaar.

• De borstelwals wordt mogelijk geblokkeerd, zie "Onderhoud"

op pagina 61.

Laadcontrolelampje

brandt niet, terwijl de

accu opgeladen wordt

Laadcontrolelampje

brandt continu

• Controleer, of de oplader aangesloten is.

• Controleer, of de accu correct in de oplader geplaatst is.

• Het kan voorkomen, dat ondanks vermeend correct geplaatste

accu er geen geleidend contact tussen accu en oplader is.

Verwijder de accu dan, trek de stekker van de oplader eruit,

wacht 10 seconden en probeer het opnieuw.

• Controleer, of de accu correct in de oplader geplaatst is.

• Accu of oplader bevinden zich mogelijk in foutieve toestand.

Verwijder de accu dan, trek de stekker van de oplader eruit,

wacht 10 seconden, steek de stekker van de oplader weer in

en plaats de accu er opnieuw in.

• Controleer, of de contacten op accu en oplader schoon zijn.

Zo niet, zie "Onderhoud" op pagina 60.

62

Toebehoren en reserveonderdelen

Breid het aantal functies van uw apparaat uit.

Kijk op: www.vax.de

Oplader

1-5-135949-00

Lithium-Ion-accu

1-5-134857-00

Lithium-Ion-accu met LithiumLife-technologie maakt

comfortabel draadloos reinigen in het hele huis mogelijk.

Deze accu's reinigen tot 25 minuten als ze helemaal

opgeladen zijn. Ze worden in 3 uur helemaal opgeladen.

Verwarmingsopzetstuk (type 1)

1-1-133835-00

Door het lange, slanke design uitstekend

geschikt voor de reiniging van de

tussenruimtes van radiatoren.

Kussen- en matrasopzetstuk (type 1)

1-1-133837-00

Voor de materiaalbesparende reiniging van

kussens en matrassen.

"Top"-opzetstuk (type 1)

1-1-133834-00

Door het flexibele beweegbare deel ideaal voor

hoge, moeilijk bereikbare plekken.

63

Toebehoren en reserveonderdelen

Meubelborstel (type 1)

1-1-133836-00

Verwijdert stof van gevoelige oppervlakken,

zonder krassen te veroorzaken.

Voegmondstukset (type 1) 1-1-133833-00

Voegmondstuk: voor smalle tussenruimtes.

Kussenmondstuk: reinigt besparend grote oppervlakken van

kussens, gordijnen etc.

Dierharenborstel: verwijdert hardnekkige dierharen uit tapijt,

lopers en kussens.

Sterke verontreiniging-opzetstuk: verwijdert opgehoopte

verontreinigingen van plinten, leuningen alsmede uit hoeken.

2in1-combimondstuk (type 2)

1-1-132115-00

Het 2in1-combimondstuk bevat zowel een voegmondstuk

voor smalle tussenruimtes alsook een meubelborstel

voor oppervlakbesparende reiniging.

Allround-borstelwals

1-1-134222-00

Speciaal ontworpen om harde vloeren en tapijten gelijkmatig te

reinigen. De hardere borstelharen verwijderen zelfs diepzittend

vuil uit tapijt, terwijl de zachte borstelharen harde vloeren

besparend reinigen.

Harde vloer-borstelwals

1-1-134223-00

Extra zachte borstelharen verwijderen stof en

vuil op besparende wijze van harde vloeren.

64

Markeringen

CE-conformiteitsverklaring (geeft aan, dat het apparaat voldoet aan alle toepasbare EU-richtlijnen)

Beschermingsklasse II (beschermende isolatie)

Verbruikte elektrische apparaten mogen niet samen met huishoudelijk afval worden verwijderd.

Maak in plaats daarvan gebruik van de plaatselijke inzamelpunten om oude apparaten in te leveren.

Verbruikte accu's mogen niet samen met huishoudelijk afval worden verwijderd. Maak in plaats

daarvan gebruik van de plaatselijke inzamelpunten om batterijen en accu's in te leveren.

65

Nos complace que se haya decidido por nuestra

aspiradora "Air Cordless"

La forma más fácil de cuidar el suelo

Esta aspiradora de mango se ha desarrollado para permitirle un cuidado del suelo

efectivo y eficiente en todo momento. Este manual de instrucciones pretende ayudarle a

disfrutar de su aparato con todas sus ventajas durante el máximo tiempo posible

Siempre preparada para funcionar

Este manual de instrucciones contiene asimismo información sobre cómo mantener su

aparato siempre preparado para funcionar cuando usted lo desee.

Estamos a su disposición

En lugar de enviar el aparato, con lo que tendría que

renunciar a él durante un tiempo, contacte con nosotros:

Call Center / Helpline:

Tel.: +34 902 070 425

Fax: +34 931 878 922

atencion.cliente@dirtdevil.es

Este manual de instrucciones también está disponible online en:


66

Contenido

Para su seguridad 68

El volumen de

suministro incluye:

Vista general 72

Antes del uso 73

2x baterías de iones de litio

Aspirar el polvo 74

Mantenimiento 76

Resolver problemas 78

Cargador

Tobera combinada 2 en 1

(tipo 2)

Piezas de recambio 79

Cepillo para muebles

Marcas 81

Filtro de protección del

motor (1 en el equipo,

1 de recambio incluido

en la caja)

67

Por su seguridad

Indicaciones generales de seguridad

La aspiradora de mango solo

se debe utilizar en el ámbito

doméstico.

No es adecuada para un uso

comercial.

• Se trata de un aparato que funciona

a batería, y esta se carga

fuera del aparato.

• Mantenga los dedos, el cabello

y la ropa holgada alejados de

las piezas móviles y de los orificios

del aparato cuando este

esté en funcionamiento.

• Estos aparatos pueden ser usados

por niños a partir de los 8

años y por personas con capacidad

física, sensorial o mental

restringida o con falta de experiencia

y/o de conocimientos, si

son supervisados o han recibido

instrucciones de cómo usar el

aparato de manera segura y

han comprendido los posibles

riesgos que de él derivan.

• Los niños no deben jugar con el

aparato.

• No está permitido que los niños

lleven a cabo la limpieza o el

mantenimiento del aparato sin

supervisión.

• Utilice únicamente accesorios

y piezas de recambio Vax originales

en combinación con este

aparato.

• Utilice el aparato únicamente

con buena iluminación.

• Mantenga el cargador y las

baterías siempre secos y no

los utilice con humedad y altas

temperaturas.

• Jamás use un aparato o una

fuente de alimentación defectuosos.

Para evitar riesgos, si

el cable de conexión del cargador

está dañado, deberá ser

reemplazado por el fabricante

o por su servicio de asistencia

al cliente o por una persona

igualmente calificada.

Guarde bien este manual de

instrucciones.

68


Observe siempre lo siguiente

8 No utilice el aparato si se ha

caído, si muestra indicios de

daños, si se ha sumergido en

agua o se ha dejado al aire

libre.

8 Jamás toque el aparato, la estación

de carga ni las baterías

con las manos mojadas. No

maneje la aspiradora con las

manos mojadas.

8 No pase sobre el cable del cargador.

No utilice el cargador si

el cable o el conector están dañados.

En esos casos, contacte

con nosotros. Vea los datos de

contacto en la página 66.

8 No intente retirar obstrucciones

con objetos cortantes, ya que

podrían dañar la aspiradora.

8 No conecte el cargador nunca

a una tensión incorrecta. Eso

provoca daños materiales y posiblemente

también personales.

La tensión correcta se indica

en la placa de características

situada en la parte inferior del

cargador.

8 No aspire nunca cenizas calientes,

carbón, cigarrillos, cerillas

ni otros objetos calientes, candentes

o ardientes o humeantes.

No utilice el aparato tampoco

en lugares en los que haya

productos químicos peligrosos

(p. ej. cloro, lejías, combustibles,

disolventes y productos similares).

8 No aspire nunca tóner (para impresoras

láser, fotocopiadoras,

etc.). Existe riesgo de incendio

y explosión.

69


Observe siempre lo siguiente

3 Tenga especial cuidado al aspirar

escaleras.

3 Desconecte el aparato y retire

la batería antes de realizar en él

trabajos de limpieza y mantenimiento.

3 Proteja el cable del cargador

siempre del calor.

3 Para cargar las baterías utilice

únicamente el cargador incluido

en el volumen de suministro.

3 Desconecte el aparato antes de

extraer o colocar la batería.

3 Mueva el aparato siempre por

su asa.

3 Antes de usarlo, asegúrese de

que el depósito de polvo y los

filtros están bien colocados.

3 Guarde el aparato siempre en

un lugar fresco y seco.

3 Limpie los filtros y el depósito

de polvo regularmente.

Uso seguro del cepillo cilíndrico giratorio

ADVERTENCIA:

• Mantenga las partes del cuerpo,

el cabello y la ropa holgada

lejos del aparato mientras esté

funcionando.

• No pase nunca por encima de

cables. De lo contrario el aislamiento

puede resultar dañado.

ATENCIÓN:

• No limpie las superficies sensibles

con el cepillo cilíndrico conectado.

Podría causar daños.

Observe las instrucciones de

limpieza y cuidado del fabricante.

70


Uso seguro de las baterías

ADVERTENCIA:

• Si no se manipulan correctamente,

las baterías pueden provocar

incendios y abrasiones.

• No desarme las baterías, no las

exponga nunca al calor (máx.

60 °C) y no las lance al fuego.

• Sustituya las baterías únicamente

por baterías de recambio

Vax originales (referencia 1-1-

134164-00).

Si utiliza otras baterías, existe

riesgo de incendio y explosión.

• Deseche las baterías agotadas

de inmediato. Manténgalas fuera

del alcance de los niños.

• No intente realizar por sí mismo

trabajos de mantenimiento en

las baterías o el cargador. Eso

puede provocar incendios o

quemaduras.

• No intente nunca cargar baterías

no recargables.

• No cortocircuite nunca las baterías.

Es decir, no toque nunca

ambos polos simultáneamente,

en especial con objetos metálicos.

• Por ese motivo, pegue algo

sobre los contactos antes de

desecharlas.

• Para cargar las baterías utilice

únicamente el cargador incluido

en el volumen de suministro.

ATENCIÓN:

• Para poder obtener la máxima

capacidad es importante que

la aspiradora de mango, el

cargador y sus contactos estén

limpios.

• Deseche las baterías agotadas

de forma ecológica.

Pegue algo sobre los contactos

antes de desecharlas.

71

Vista general

Asa

Tubo de prolongación

Depósito de polvo y desbloqueo

Interruptor de conexión y

desconexión del cepillo cilíndrico

Desbloqueo

Interruptor de conexión /

desconexión

Filtro de protección del motor

Separador

Depósito de polvo

Tobera combinada 2 en 1

Manguera

Batería

Base del cepillo

Luz LED

Cepillo cilíndrico

Desbloqueo

de la manguera

Datos técnicos

Nombre Air Cordless

Batería 20 V

Peso 4,6 kg

N.º de artículo 1-1-134090-00

Modelo U86-AL-B-E

Volumen 1,05 L

72

Baterías

Tipo batería de iones de litio

Tensión 18 VDC

Potencia 4 Ah / 72 Wh

N.º de modelo 1-5-134857-00

Cargador

N.º de modelo 1-5-135949-00

Piezas de recambio*

Tobera combinada 2 en 1 (tipo 2) 1-1-132115-00

Juego de filtros (tipo 88) 1-1-134162-00

Cepillo para muebles (tipo 1) 1-1-133836-00

*Para solicitar accesorios y piezas de recambio

visite www.vax.es

Antes del uso

Lea sin falta el capítulo "Para su seguridad“ antes de trabajar con el aparato.

ADVERTENCIA: Si no se manipulan correctamente, las baterías pueden provocar incendios y abrasiones.

No desarme las baterías, no las exponga nunca al calor (máx. 60 °C) y no las lance al fuego.

Sustituya las baterías únicamente por baterías de recambio Vax originales (referencia 1-1-134164-00).

Si utiliza otras baterías, existe riesgo de incendio y explosión. Deseche las baterías agotadas de inmediato.

Manténgalas fuera del alcance de los niños. No intente realizar por sí mismo trabajos de mantenimiento

en las baterías o el cargador. Eso puede provocar incendios o quemaduras. No cortocircuite

nunca las baterías. Es decir, no toque nunca ambos polos simultáneamente, en especial con objetos

metálicos. No intente nunca cargar baterías no recargables.

ATENCIÓN: Para poder obtener la máxima capacidad es importante que la aspiradora de mango, el

cargador y sus contactos estén limpios.

Cargar la batería

25 % cargado

50 % cargado

75 % cargado

Coloque la batería en el

cargador.

Retirar la batería

Durante la carga, el testigo de

control de carga se enciende

en azul. Si el testigo de control

de carga se enciende en

rojo, indica un fallo. En ese

caso, retire la batería.

Transcurridas 3 horas la batería está

completamente cargada y el testigo

de control de carga se apaga.

INDICACIÓN: Cargue la batería por

completo antes del primer uso

INDICACIÓN: La batería puede

permanecer en la estación de carga

conectada aunque esté plenamente

cargada.

Presione el desbloqueo,

sujete la estación de

carga y retire la batería.

Para comprobar la capacidad

todavía disponible de la batería,

pulse el pequeño botón situado

en la parte inferior de la batería.

INDICACIÓN: Se recomienda mantener

la batería de recambio siempre

cargada y lista para usar.

INDICACIÓN: La vida útil también depende de la frecuencia y la duración con la que utilice la aspiradora.

Si necesita una batería de recambio, contacte con nosotros. Vea los datos de contacto en la página 66.

73

Aspirar el polvo

Preparar el aparato para el uso

Inserte el asa en el

aparato. Cuando está

colocada correctamente

encastra de

forma audible.

Coloque la batería y la

consola en el aparato (debajo

del depósito de polvo).

Cuando está colocada

correctamente encastra

de forma audible.

Desbloquee y retire

el depósito de polvo.

Gire la tapa en sentido

contrario a las agujas

del reloj.

Retire la pantalla del

filtro. Coloque el filtro

de nuevo en el aparato

con la lengüeta de extracción

hacia abajo.


Conecte el aparato por

el interruptor de conexión

/ desconexión.

Coloque el pie sobre la

base del cepillo y tire del

aparato hacia usted por

el asa para plegar la base

del cepillo hacia abajo.

Para limpiar alfombras

o moquetas,

conecte también el

cepillo cilíndrico.

Si, por el contrario, solo

desea aspirar con la manguera,

vuelva a poner el

aparato en perpendicular

hasta que permanezca en

vertical por sí colo.

INDICACIÓN: El cepillo cilíndrico no puede conectarse mientras el aparato se encuentre en posición

vertical (vea arriba). Para ello es necesario plegar la base del cepillo hacia abajo (vea arriba).

INDICACIÓN: El cepillo cilíndrico debe estar conectado para aspirar suelos duros y moquetas.

74


Aumentar la distancia de alcance utilizando el tubo de prolongación

IMPORTANTE: Si desea aspirar escaleras con la ayuda de la manguera flexible, coloque la aspiradora

de mango abajo, al pie de la escalera. No coloque la aspiradora de mango sobre peldaños ni muebles.

Su centro de gravedad está alto y se cae con facilidad,

Desbloquee la manguera

en la base del cepillo.

Desbloquee el asa con el

tubo de prolongación.

Empalme la manguera al

tubo de prolongación de la

forma representada.

Coloque el accesorio

que desee en el tubo de

prolongación.

Tras el uso, ponga la manguera

y el asa con el tubo de prolongación

en su posición original.

INDICACIÓN: Para mover el aparato utilice el asa del depósito de polvo.

75

Mantenimiento

ADVERTENCIA: Desconecte el aparato y retire la batería antes de realizar en él trabajos de limpieza y

mantenimiento.

IMPORTANTE: Para obtener resultados de limpieza óptimos conviene limpiar el filtro cada 4 usos.

No utilice la aspiradora de mango nunca sin el filtro correctamente instalado.

Vaciar y limpiar el depósito de polvo

Desbloquee el depósito

de polvo y retírelo.

Sostenga el depósito de

polvo profundamente en un

cubo de basura. Accione el

desbloqueo de la placa del

fondo. La suciedad cae.

Gire la tapa del

depósito de polvo en

el sentido contrario a

las agujas del reloj.

Retire el filtro por la lengüeta

prevista para ello.

24hr

Dé pequeños golpes al filtro

sobre un cubo de basura.

Lave el filtro a conciencia bajo

agua corriente (máx. 40 °C).

Limpiar los contactos

Deje que el filtro se seque

por completo (como

mínimo 24 horas a temperatura

ambiente) antes

de volver a colocarlo.

Limpie el separador con un

paño suave o un cepillo de

cerdas suaves.

Limpie los contactos de la aspiradora de mango,

el cargador y la batería con un paño suave o un

cepillo de cerdas blandas.

76

Eliminar la suciedad del cepillo cilíndrico

Mantenimiento

Retire la batería. Apoye

el aparato (vea la figura).

Tire de los clips de retención

(vea la figura) hacia

el cepillo cilíndrico.

Abata la cubierta hacia abajo.

Retire el cabello y el resto

de suciedad con cuidado

con ayuda de una pinza.

Tras concluir la limpieza,

vuelva a abatir la cubierta

hacia arriba. Encastra

de forma audible.

INDICACIÓN: Si el cepillo cilíndrico ha quedado bloqueado por un obstáculo, posiblemente el guardamotor

haya reaccionado. En ese caso, retire la batería y elimine la causa. Espere 30 minutos para que

el guardamotor pueda reiniciarse. Vuelva a colocar la batería, abata la base del cepillo hacia abajo y

conecte el aparato. Si el cepillo cilíndrico continúa sin girar, conéctelo desde el interruptor de conexión

y desconexión.

Cambiar el cepillo cilíndrico - Puede solicitar cepillos cilíndricos de recambio

en www.vax.es

Cepillo cilíndrico multiuso

Cepillo cilíndrico para

suelos duros

Retire la batería. Apoye

el aparato (vea la figura).

Tire de los clips de retención

(vea la figura) hacia

el cepillo cilíndrico.

Abata la cubierta

hacia abajo.

Seleccione un

cepillo cilíndrico

(vea arriba).

Levante el cepillo cilíndrico

primero por el lado

que no está retenido por

la correa trapezoidal.

Reemplace el cepillo cilíndrico,

. Inserte el cepillo

cilíndrico nuevo primero

en la correa trapezoidal

(ver arriba). A continuación

introduzca ambos

extremos cuidadosamente

en la base del cepillo.

RECOMENDACIÓN: Los cepillos cilíndricos multiusos tienen cerdas largas

adecuadas para la limpieza de todo tipo de suelos. Por el contrario, los

cepillos cilíndricos para suelo duro tienen cerdas muy suaves, especialmente

adecuadas para cuidar los suelos duros durante la limpieza.

Visite www.vax.es para solicitar cepillos cilíndricos de recambio.

Tras concluir la limpieza, vuelva

a abatir la cubierta hacia arriba.

Encastra de forma audible.

77

Solución de problemas

ADVERTENCIA: Para reducir el peligro de lesiones, desconecte el aparato y retire la batería antes de

comenzar la resolución de problemas.

Problema

La aspiradora de

mango no puede

conectarse

La aspiradora de

mango no aspira

apenas suciedad

El cepillo cilíndrico

no gira

Solución

• Compruebe si la batería está colocada correctamente.

• Compruebe si la batería utilizada dispone todavía de carga suficiente.

• Posiblemente la batería está demasiado caliente. En ese caso,

retírela y espere 30 minutos. O utilice sencillamente la batería de

recambio.

• Posiblemente el guardamotor se ha activado. Si es así, desconecte

el aparato. Extraiga el depósito de polvo y vacíelo. Busque otras

obstrucciones. Limpie los filtros (en seco) y espere aproximadamente

1 hora.

• Vacíe el depósito de polvo y limpie los filtros, vea "Mantenimiento" en

la página 76.

• Posiblemente hay una obstrucción en algún punto. Compruebe la

manguera flexible y la base del cepillo.

• Posiblemente el cepillo cilíndrico no gira, vea la línea

"El cepillo cilíndrico no gira“.

• Posiblemente el cepillo giratorio no está activado.

Conéctelo por el interruptor de conexión / desconexión

correspondiente.

• Posiblemente el cepillo giratorio está bloqueado, vea "Mantenimiento"

en la página 77.

El testigo de control

de carga no se

enciende mientras

la batería se carga.

• Compruebe si el cargador está conectado.

• Compruebe si la batería está colocada correctamente en el cargador.

• Puede ocurrir que aunque la batería parezca estar colocada

correctamente no haya contacto conductor entre la batería y el

cargador. Extraiga la batería, desenchufe el conector del cargador,

espere 10 segundos y vuelva a intentarlo.

El testigo de control

de carga se enciende

de forma continua

• Compruebe si la batería está colocada correctamente en el cargador.

• Posiblemente la batería o el cargador fallan. Extraiga la batería,

desenchufe el conector del cargador, espere 10 segundos, vuelva a

enchufar el cargador y a colocar la batería.

• Compruebe si los contactos de la batería y el cargador están limpios.

Si no es así, vea "Mantenimiento" en la página 76.

78

Accesorios y piezas de recambio

Amplíe las funciones de su aparato:

Visite www.vax.es

Cargador

1-5-135949-00

Batería de iones de litio

1-5-134857-00

La batería de iones de litio con tecnología LithiumLife

permite la limpieza cómoda y sin cables de toda la casa.

Las baterías permiten hasta 25 minutos de uso con una

sola carga. Se cargan completamente en 3 horas.

Accesorio para radiadores (tipo 2)

1-1-133835-00

Debido a su diseño largo y estrecho es ideal

para la limpieza de los espacios intermedios

de los radiadores.

Accesorio para tapizados y colchones

(tipo 1)

1-1-133837-00

Para la limpieza cuidadosa con el material de

tapizados y colchones.

Accesorio "Top" (tipo 1)

1-1-133834-00

Ideal para puntos altos y de difícil acceso gracias

a su flexibilidad.

79

Accesorios y piezas de recambio

Cepillo para muebles (tipo 1)

1-1-133836-00

Elimina el polvo de las superficies sensibles

sin rayarlas.

Kit de toberas para juntas (tipo 1) 1-1-133833-00

Tobera para juntas - para espacios estrechos.

Tobera para tapizados - limpia tapizados de gran superficie,

cortinas, etc. sin dañarlas.

Cepillo para pelo de animal - elimina el pelo de animal de

moquetas, alfombrillas y tapizados.

Accesorio para suciedad difícil - elimina la suciedad

acumulada en rodapiés, barandas y esquinas.

Tobera combinada 2 en 1 (tipo 2)

1-1-132115-00

La tobera combinada 2 en 1 contiene tanto una

tobera para juntas para los espacios estrechos

como un cepillo para muebles para una limpieza

cuidadosa con el material.

Cepillo cilíndrico multiuso

1-1-134222-00

Diseñado especialmente para limpiar suelos duros y moquetas o

alfombras. Las cerdas más rígidas desprenden la suciedad más

profunda de las moquetas o alfombras, mientras que las cerdas

blandas cuidan los suelos duros.

Cepillo cilíndrico para suelos duros

1-1-134223-00

Cerdas extra blandas para eliminar polvo y

suciedad cuidando los suelos duros.

80

Marcas

Declaración de conformidad CE (indica que el aparato es conforme a todas las directivas UE

aplicables)

Clase de protección II (aislamiento de protección)

Los aparatos eléctricos inservibles no se pueden desechar con los residuos domésticos.

Entréguelos a un punto de recogida local para aparatos eléctricos usados.

Los aparatos eléctricos inservibles no se pueden desechar con los residuos domésticos.

Entréguelos a un punto de recogida local para aparatos eléctricos usados, pilas y baterías.

81

Grazie per aver dato la preferenza al nostro

„Air Cordless“

Cura dei pavimenti resa facile

Questo aspirapolvere verticale è stato progettato per permettere una cura effettiva ed

efficiente del pavimento in qualsiasi momento. Le presenti istruzioni per l'uso devono

contribuire affinché il piacere di utilizzare questo apparecchio duri a lungo sfruttando la

sua piena efficienza.

Sempre pronto per l'uso

Queste istruzioni per l'uso comprendono anche indicazioni che vi aiutano a tenere

l'apparecchio pronto per l’uso ogni qualvolta desideriate utilizzarlo.

Siamo qui per voi

Invece di inviare l'apparecchio e di dover conseguentemente

farne a meno per un po’ di tempo, contattateci :

Ricambi Elettrodomestici

Corso L. Zanussi 11

33080 Porcia

ITALIA

Tel.: +39 0434 55 08 33

Fax: +39 0434 18 51 001

info@elettrodomesticiricambi.com

www.elettrodomesticiricambi.com

Questo manuale si può trovare anche online all'indirizzo:


82

Contenuto

Per la vostra sicurezza 84

Vista d'insieme 88

La fornitura

comprende

Prima dell'uso 89

2x batterie agli ioni di litio

Aspirazione della polvere 90

Manutenzione 92

Caricabatterie

Eliminazione dei problemi 94

Bocchetta combinata 2 in 1

(tipo 2)

Accessori e ricambi: 95

Spazzola per mobili

Simboli 97

Filtro di protezione del motore

(1 nell'apparecchio,

1 come ricambio nel

cartone)

83

Per la vostra sicurezza

Avvertenze di sicurezza generali

L'aspirapolvere verticale può

essere usato soltanto in ambito

domestico.

Non è adatto per l'impiego

industriale.

• Si tratta di un apparecchio

alimentato a batteria che viene

caricata fuori dell'apparecchio.

• Mantenere dita, capelli e indumenti

sciolti lontani dai componenti

mobili e dai fori dell'apparecchio

in funzione.

• Questi apparecchi possono essere

usati dai bambini a partire

dagli 8 anni di età e da persone

con limitate capacità fisiche,

sensoriali o intellettive o che

non dispongano di sufficiente

esperienza e/o conoscenze

soltanto sotto sorveglianza o

se sono state istruite sull'uso

sicuro dell'apparecchio e hanno

compreso i pericoli che ne derivano.

• Pulizia e manutenzione non

devono essere eseguite da

bambini non sorvegliati.

• I bambini non devono giocare

con l'apparecchio.

• Utilizzare con questo apparecchio

soltanto accessori e pezzi

di ricambio originali Vax.

• Usare l'apparecchio soltanto

con una buona illuminazione.

• Tenere il caricabatterie e le batterie

sempre in luogo asciutto

ed evitarne l'utilizzo in ambiente

umido o in presenza di temperature

elevate.

• Non usare mai l'apparecchio

o il caricabatterie se difettosi.

Se il cavo di allacciamento del

caricabatterie è danneggiato,

per prevenire eventuali pericoli,

deve essere sostituito dal produttore,

dal servizio assistenza

o da un tecnico adeguatamente

qualificato.

Conservare accuratamente le

presenti istruzioni di servizio.

84


Da osservare assolutamente

8 Non utilizzare l'apparecchio se

è caduto, se presenta evidenti

tracce di danneggiamento, se

è stato immerso in acqua o

lasciato all'aperto.

8 Non afferrare mai la spina del

caricabatterie, il caricabatterie

stesso e le batterie con le mani

bagnate. Non utilizzare mai

l'aspirapolvere verticale con le

mani bagnate.

8 Non passare mai sopra il cavo

del caricabatterie. Non usare

il caricabatterie se il cavo e la

spina sono danneggiati. In un

caso del genere contattateci:

Per gli estremi di contatto

rimandiamo a pagina 82.

8 Non tentare di eliminare eventuali

ostruzioni con oggetti taglienti

che potrebbero danneggiare

l'aspirapolvere verticale.

8 Non collegare mai il caricabatterie

a una tensione errata. Ciò

provocherebbe danni materiali

e possibili lesioni. La tensione

corretta è indicata sulla targhetta

apportata nel lato inferiore

del caricabatterie.

8 Non aspirare mai cenere incandescente,

carbone, sigarette,

fiammiferi e altri oggetti caldissimi,

incandescenti, ardenti o

fumosi. Non usare l'apparecchio

nemmeno in ambienti in cui si

trovano prodotti chimici pericolosi

(ad es. cloro, candeggina,

carburanti, solventi e simili).

8 Non aspirare mai toner (per

stampanti laser, copiatrici, ecc.).

Esiste il pericolo di incendi ed

esplosioni.

85


Da osservare assolutamente

3 Fare particolare attenzione

quando si procede ad aspirare

scale.

3 Spegnere l'apparecchio e

rimuovere la batteria prima di

pulire l'apparecchio o di sottoporlo

a manutenzione.

3 Proteggere sempre il cavo del

caricabatterie dal calore eccessivo.

3 Per caricare le batterie usare

soltanto il caricabatterie fornito

in dotazione.

3 Prima di rimuovere o inserire le

batterie, spegnere l'apparecchio.

3 Trasportare l'apparecchio sempre

tenendolo per il suo manico.

3 Prima dell'uso assicurarsi che il

contenitore della polvere e il filtro

siano inseriti correttamente.

3 Conservare l'apparecchio in un

ambiente fresco e asciutto.

3 Pulire il filtro e il contenitore

della polvere a intervalli regolari.

Per un uso sicuro del rullo spazzola rotante

AVVERTIMENTO:

• Tenere parti del corpo, capelli e

indumenti sciolti lontani dall'apparecchio

in funzione.

• Non passare mai sopra i cavi.

Altrimenti è possibile che l'isolamento

dei cavi venga danneggiato.

ATTENZIONE:

• Non pulire le superfici delicate

con il rullo spazzola attivato. Ciò

può causare danni. Rispettare

le avvertenze per la pulizia e la

cura del relativo produttore.

86


Uso sicuro delle batterie

AVVERTIMENTO:

• Se le batterie non vengono

trattate correttamente, possono

provocare incendi o ustioni.

• Non disassemblare le batterie,

non esporle mai a calore eccessivo

(max. 60 °C) e non gettarle

nel fuoco.

• Sostituire le batterie soltanto con

batterie di ricambio originali Vax

(codice d'ordine 1-1-134164-00).

Se vengono inserite batterie

differenti, esiste pericolo di incendio

e di esplosione.

• Smaltire immediatamente

le batterie esauste. Tenetele

sempre fuori dalla portata dei

bambini.

• Non tentate voi stessi di sottoporre

a manutenzione le

batterie o il caricabatterie. Ciò

potrebbe causare lesioni.

• Non tentare mai di caricare

batterie non ricaricabili.

• Non cortocircuitare mai le

batterie. Ciò significa: non toccare

mai contemporaneamente

entrambi i poli, particolarmente

con oggetti metallici.

• Per questo motivo bisogna ricoprire

i contatti prima del loro

smaltimento incollandovi sopra

qualcosa.

• Per caricare le batterie usare

soltanto il caricabatterie fornito

in dotazione.

ATTENZIONE:

• Per sfruttare la piena efficienza,

è importante che l'aspirapolvere

verticale, il caricabatterie, le

batterie e i loro contatti siano

puliti.

• Smaltire le batterie esaurite nel

rispetto dell’ambiente.

Prima ricoprire i contatti incollandovi

sopra qualcosa.

87

Vista d'insieme

Impugnatura

Tubo di prolunga

Contenitore della polvere e sblocco

Interruttore ON/OFF

del rullo spazzola

Sblocco

Interruttore ON/OFF

Filtro di protezione del motore

Separatore

Contenitore della polvere

Bocchetta combinata

2 in 1

Tubo flessibile

Batteria

Base spazzola

Luce del LED

Rullo a spazzola

Sbloccaggio

tubo flessibile

Dati tecnici

Denominazione Air Cordless

Batteria 20 V

Peso 4,6 kg

Numero di articolo 1-1-134090-00

Tipo U86-AL-B-E

Capacità 1,05 L

88

Batterie

Tipo Batteria agli ioni di litio

Tensione 18 VDC

Potenza 4 Ah / 72 Wh

Modello n.: 1-5-134857-00


Modello n.: 1-5-135949-00

Accessori & ricambi*

Bocchetta combinata 2 in 1

(tipo 2) 1-1-132115-00

Set di filtri (tipo 88) 1-1-134162-00

Spazzola per mobili (tipo 1) 1-1-133836-00

*Per ordinare accessori e ricambi,

consultare il sito www.vax.de

Prima dell'uso

Prima di iniziare a lavorare con l'apparecchio leggere attentamente il capitolo "Per la vostra sicurezza".

AVVERTIMENTO: Se le batterie non vengono trattate correttamente, possono provocare incendi o

ustioni. Non disassemblare le batterie, non esporle mai a calore eccessivo (max. 60 °C) e non gettarle

nel fuoco. Sostituire le batterie soltanto con batterie di ricambio originali Vax (codice d'ordine 1-1-

134164-00). Se vengono inserite batterie differenti, esiste pericolo di incendio e di esplosione. Smaltire

immediatamente le batterie esauste. Tenetele sempre fuori dalla portata dei bambini. Non tentate voi

stessi di sottoporre a manutenzione le batterie o il caricabatterie. Ciò potrebbe causare lesioni. Non

cortocircuitare mai le batterie. Ciò significa: non toccare mai contemporaneamente entrambi i poli,

particolarmente con oggetti metallici. Non tentare mai di caricare batterie non caricabili.

ATTENZIONE: Per sfruttare la piena efficienza, è importante che l'aspirapolvere verticale, il caricabatterie,

le batterie e i loro contatti siano puliti.

Caricamento delle batterie

carico al 25 %



Inserire la batteria nel

caricatore.

Rimozione della batteria

Durante la ricarica si accende la

spia di controllo della carica blu.

Se la spia di controllo della carica

accesa è rossa, significa che si

è verificato un errore. In questo

caso rimuovere la batteria.

La batteria è completamente

carica dopo 3 ore e la spia di

controllo della carica si spegne.

AVVERTENZA: Caricare la batteria

completamente prima dell'uso iniziale.

AVVERTENZA: La batteria può rimanere

collegata alla stazione di ricarica

anche se è completamente carica.

AVVERTENZA: È raccomandabile

tenere la batteria di ricambio sempre

pronta e carica.

Premere lo sblocco,

tener ferma la stazione

di ricarica e rimuovere la

batteria.

Per verificare la carica residua

della batteria, premere il bottone

piccolo che si trova sul lato

inferiore della batteria.

AVVERTENZA: Il ciclo di vita dipende anche dalla frequenza e durata d'impiego dell'aspirapolvere verticale.

Se dovesse servirvi una batteria di ricambio, contattateci. Per gli estremi di contatto rimandiamo

a pagina 82.

89

Aspirare la polvere

Preparare l'apparecchio all'uso

Inserire il manico nell'apparecchio.

Non appena

il manico è stato inserito

correttamente, si sente

lo scatto d'innesto.

Inserire la batteria nella

sua mensola nell'apparecchio

(sotto il contenitore

della polvere). Non

appena il manico è stato

inserito correttamente, si

sente lo scatto d'innesto.

Sbloccare e rimuovere

il contenitore della

polvere. Svitare il

coperchio girando in

senso antiorario.

Staccare la targhetta

dal filtro. Reinserire

il filtro nell'apparecchio.

Durante questa

operazione la linguetta

di asportazione deve

trovarsi in basso.

Aspirazione della polvere

Accendere l'apparecchio

mediante l'interruttore

ON/OFF.

Mettere il piede sulla

base spazzola e tirare

l'apparecchio verso di

voi tenendolo per il

manico per ribaltare la

base spazzola.

Se si intende pulire i

tappeti e le moquette,

attivare anche il rullo

spazzola.

Se invece si intende

aspirare soltanto

con il tubo flessibile,

riportare l'apparecchio

in posizione verticale

fino a quando non si

reggerà da solo.

AVVERTENZA: Il rullo spazzola non può essere inserito se l'apparecchio si trova in posizione verticale

(vedi sopra). A questo scopo bisogna ribaltare la base spazzola (vedi sopra).

AVVERTENZA: Il rullo spazzola dovrebbe essere disattivato su pavimenti duri e attivato su tappeti e

moquette.

90

Aumentare la portata impiegando il tubo di prolunga

Aspirazione della polvere

IMPORTANTE: Se si intende aspirare scale con l'ausilio del tubo flessibile, posizionare l'aspirapolvere

verticale in basso, ai piedi della scala. Non posare l'aspirapolvere verticale su gradini o mobili.

Ha un centro di gravità elevato e cade facilmente.

Sbloccare il tubo flessibile

dalla base spazzola.

Sbloccare il manico con il

tubo di prolunga.

Collegare il tubo flessibile con il

tubo di prolunga come raffigurato.

Inserire il terminale

scelto sul tubo di

prolunga.

Dopo l'uso riportare il tubo

flessibile e il manico con il tubo di

prolunga nella posizione originale.

AVVERTENZA: Per trasportare l'apparecchio, servirsi del manico da trasporto che si trova in alto, nel

contenitore della polvere.

91

Manutenzione

AVVERTIMENTO: Spegnere l'apparecchio e rimuovere la batteria prima di pulire l'apparecchio o di

sottoporlo a manutenzione.

IMPORTANTE: Per ottenere i migliori risultati di pulizia, il filtro dovrebbe essere pulito ca. dopo ogni 4°

uso. Non utilizzare mai l'aspirapolvere verticale senza che il filtro sia correttamente installato.

Svuotamento e pulizia del contenitore della polvere

Sbloccare il contenitore

della polvere e rimuoverlo.

Tenere il contenitore della polvere

rasente sopra un secchio

delle immondizie. Premere lo

sblocco della piastra base. La

sporcizia cade fuori.

Svitare il coperchio

dal contenitore della

polvere girandolo

in senso antiorario.

Rimuovere il filtro

tramite l'apposita

linguetta.

24hr

Percuotere leggermente il filtro sopra

a un secchio delle immondizie.

Lavare il filtro scrupolosamente

con acqua corrente (max. 40 °C).

Pulizia dei contatti

Lasciar asciugare il filtro

completamente (almeno

24 ore a temperatura ambiente)

prima di reinserirlo.

Pulire il separatore con un

panno morbido o una spazzola

a setole morbide.

Pulire i contatti dell'aspirapolvere verticale, del

caricabatterie e della batteria con un panno

morbido o una spazzola con setole morbide.

92

Eliminare la sporcizia dal rullo spazzola

Manutenzione

Rimuovere la batteria.

Posare l'apparecchio (vedi

fig.). Tirare le clip di fissaggio

(vedi fig.) nella direzione

del rullo spazzola.

Ribaltare il coperchio.

Eliminare capelli e altra

sporcizia con cautela e con

l'ausilio di una forbice.

Dopo la pulizia richiudere

il coperchio che

scatta percettibilmente

in posizione.

AVVERTENZA: Se il rullo spazzola è stato bloccato da un ostacolo, è possibile che sia intervenuto il

salvamotore. In questo caso rimuovere la batteria ed eliminare la causa. Attendere 30 minuti affinché

l'interruttore possa ripristinarsi. Reinserire la batteria, chiudere la base spazzola e attivare l'apparecchio.

Se il rullo spazzola continua a essere bloccato, attivarlo con il rispettivo interruttore ON/OFF.

Sostituzione del rullo spazzola - I rulli spazzola di ricambio possono essere

acquistati sul sito www.vax.de

Rullo spazzola universale

Rullo spazzola per pavimenti

duri

Rimuovere la batteria.

Posare l'apparecchio

(vedi fig.). Tirare le clip

di fissaggio (vedi fig.)

nella direzione del rullo

spazzola.

Ribaltare il coperchio.

Scegliere un rullo

spazzola (vedi sopra).

Sollevare il rullo spazzola

dapprima sul lato che

non viene tenuto dalla

cinghia trapezoidale.

Sostituire il rullo spazzola.

Infilare il nuovo rullo spazzola

dapprima nella cinghia

trapezoidale (vedi sopra).

Successivamente incassare

accuratamente le due

estremità delle spazzole

nella base della spazzola.

CONSIGLIO: I rulli spazzola universali sono dotati di setole lunghe che si

prestano alla pulizia di tutti i tipi di pavimenti. I rulli spazzola per pavimenti

duri, invece, presentano setole extra morbide che si adattano particolarmente

alla pulizia delicata di pavimenti duri.

Per ordinare rulli spazzola di ricambio, consultare il sito www.vax.de.

Richiudere il coperchio

dopo la pulizia. Scatta percettibilmente

in posizione.

93

Risoluzione dei problemi

AVVERTIMENTO: Per ridurre il rischio di lesioni, spegnere l'apparecchio e rimuovere la batteria prima

di iniziare a eliminare i problemi.

Problema

Non è possibile accendere

l'aspirapolvere

verticale

L'aspirapolvere

verticale raccoglie la

sporcizia a malapena

Il rullo spazzola non

gira

Soluzione

• Controllare se la batteria è stata inserita correttamente.

• Controllare se la carica della batteria inserita è ancora sufficiente.

• È possibile che la batteria si sia surriscaldata. In questo caso

toglierla e attendere 30 minuti o inserire semplicemente la batteria

di ricambio.

• È possibile che sia scattato il salvamotore. Se così fosse, spegnere

l'apparecchio. Rimuovere e svuotare il contenitore della polvere.

Cercare ulteriori intasamenti. Pulire i filtri (a secco) e attendere ca.

1 ora.

• Svuotare il contenitore della polvere e pulire i filtri, vedi

"Manutenzione" a pagina 92.

• È possibile che ci sia un intasamento da qualche parte. Controllare

il tubo flessibile e la base della spazzola.

• È possibile che il rullo spazzola non giri, vedi riga "Rullo spazzola

non gira".

• È possibile che il rullo spazzola non sia stato attivato.

• Accenderlo mediante il relativo interruttore ON/OFF.

• È possibile che il rullo spazzola sia bloccato, vedi „Manutenzione“

a pagina 93.

La spia di controllo

della carica non si

accende mentre viene

caricata la batteria

Spia di controllo

carica costantemente

accesa

94

• Controllare se il caricabatterie è collegato.

• Controllare se la batteria è stata inserita correttamente nel

caricabatterie.

• Anche se la batteria è stata inserita correttamente, può

accadere che non si realizzi un contatto conduttivo tra batteria

e caricabatterie. In questo caso rimuovere la batteria, sfilare la

spina del caricabatterie, attendere 10 secondi e tentare di nuovo.

• Controllare se la batteria è stata inserita correttamente nel

caricabatterie.

• La batteria e il caricabatterie si trovano eventualmente in stato di

errore. In questo caso rimuovere la batteria, sfilare la spina del

caricabatterie, attendere 10 secondi, reinserire il caricabatterie e

reinserire la batteria.

• Controllare se i contatti di batteria e caricabatterie sono puliti.

Diversamente rimandiamo al capitolo „Manutenzione“ a pagina 92.

Accessori e ricambi

Per ampliare la gamma di funzioni del vostro apparecchio:

Consultare: www.vax.de


1-5-135949-00

Batteria agli ioni di litio

1-5-134857-00

La batteria agli ioni di litio con tecnologia LitiumLife

permette una pulizia comoda e senza cavi di tutta la casa.

La carica di queste batteria è sufficiente per una pulizia di

25 minuti. Per una ricarica completa bastando 3 ore.

Spazzola per termosifoni (tipo 1)

1-1-133835-00

Grazie al suo disegno lungo e snello, essa

si presta perfettamente alla pulizia degli

interspazi di termosifoni.

Terminale per imbottiti e materassi (tipo 1)

1-1-133837-00

Per la pulizia delicata di imbottiti e materassi.

Terminale „Top“ (tipo 1)

1-1-133834-00

Ideale per raggiungere posizioni elevate e

difficilmente accessibili, grazie allo snodo flessibile.

95

Accessori e ricambi

Spazzola per mobili (tipo 1)

1-1-133836-00

Elimina polvere da superfici delicate senza

causare graffi.

Set di bocchette per fughe (tipo 1) 1-1-133833-00

Bocchetta per fughe - per interspazi stretti.

Bocchetta per imbottiti - pulisce delicatamente grandi superfici

di imbottiti, tende, ecc.

Spazzola per peli di animali - elimina peli ostinati di animali da

tappeti e moquette, passatoie e imbottiti.

Terminale per sporcizia forte - elimina accumuli di sporcizia da

battiscopa, ringhiere e angoli.

Bocchetta combinata 2 in 1 (tipo 2)

1-1-132115-00

La bocchetta combinata 2 in 1 comprende sia una

bocchetta per fughe per interspazi stretti come

pure una spazzola per mobili per la pulizia delicata.

Rullo spazzola universale

1-1-134222-00

Costruito specialmente per la pulizia uniforme di pavimenti duri

e tappeti/moquette. Le setole più robuste rimuovono anche la

sporcizia più profonda da tappeti/moquette, mentre le sue setole

morbide puliscono delicatamente i pavimenti duri.

Rullo spazzola per pavimenti duri

1-1-134223-00

Setole extra morbide eliminano delicatamente

polvere e sporco da pavimenti duri.

96

Simboli

Dichiarazione di conformità CE (indica che l'apparecchio è conforme a tutte le direttive UE

applicabili)

Classe di protezione II (isolamento di protezione)

Gli apparecchi elettrici fuori uso non devono essere smaltiti con i rifiuti domestici.

Avvalersi dei centri di raccolta locali che effettuano il ritiro degli apparecchi usati.

Le batterie esaurite e fuori uso non devono essere smaltite con i rifiuti domestici. Avvalersi, invece,

dei centri di raccolta locali che effettuano il ritiro di batterie e accumulatori.

97

“Air Cordless” ürünümüzü almaya karar

verdiğiniz için size teşekkür ederiz

Yer temizliğini kolaylaştırma

Bu süpürge siziz her zaman etkili ve verimli bir yer temizliği yapabilmeniz için geliştirildi.

Bu kullanım kılavuzu bu cihazdan uzun süre memnun kalmanız ve bütün performansından

yararlanmanıza katkı sağlar.

Her zaman kullanıma hazır

Ayrıca bu kullanım kılavuzunda, kullanmak istediğiniz anda cihazın daima kullanıma hazır

olması için yapmanız gerekenlerle ilgili bilgiler de yer almaktadır.

Sizin için buradayız

Cihazı göndermek ve cihazdan muhtemelen uzun bir

süre ayrı kalmak yerine bizimle irtibat kurun:

Royal Appliance International GmbH

Abt. Kundenservice

Jagenbergstr. 19

41468 Neuss

Deutschland

servicecenter@dirtdevil.de

www.dirtdevil.de

Bu kullanım kılavuzunu online olarak bulabileceğiniz adres:


98

İçindekiler

Emniyetiniz için 100

Teslimat kapsamında

bulunanlar

Genel bakış 104

Kullanımdan önce 105

2x lityum iyonlu batarya

Süpürme 106

Bakım 108

Sorunların giderilmesi 110

Şarj cihazı

2si 1 arada kombi süpürme

parçası (tip 2)

Aksesuar ve yedek parçalar 111

Mobilya fırçası

İşaretlemeler 113

Motor koruma filtresi

(1 tane cihaz içinde, 1 tane

yedek olarak kartonda)

99

Emniyetiniz için

Genel güvenlik bilgileri

Bu süpürge sadece evde

kullanılmalıdır.

Ticari kullanım için uygun

değildir.

• Burada bataryası cihaz haricinde

şarj edilen batarya ile çalıştırılan

bir cihaz söz konusudur.

• Parmaklarınızı, saçlarınızı ve

gevşek giysi bölümlerini hareketli

parçalardan ve cihazın

çalışmakta olan açıklıklarından

uzak tutunuz.

• Bu cihazlar, gözlemlenmeleri

veya cihazın güvenli kullanımına

ilişkin bilgilendirilmeleri

ve buradan doğan tehlikeleri

anlamaları halinde 8 yaşından

büyük çocuklar ve düşük

fiziksel, duyumsal veya mental

yeteneklere sahip kişiler veya

kullanım deneyimi ve/veya

bilgisi olmayan kişiler tarafından

kullanılabilir.

• Temizlik ve kullanıcı tarafından

yapılacak bakımlar çocuklar tarafından

sadece gözlemlenirken

yapılabilir.

• Çocuklar cihazla oynamamalıdır.

• Bu cihazla birlikte sadece orijinal

Vax aksesuarları ve yedek

parçaları kullanınız.

• Cihazı sadece iyi bir aydınlatma

olması durumunda kullanınız.

• Şarj cihazı ve bataryaları daima

kuru tutunuz ve bunları nemli

ortamda ve yüksek sıcaklıklarda

kullanmayınız.

• Arızalı bir cihazı ya da şarj cihazını

asla çalıştırmayınız. Tehlikelerin

önlenmesi amacıyla zarar

görmesi halinde bu cihazın

bağlantı hattı, üretici tarafından

veya müşteri hizmetleri tarafından

veya benzer yetkili bir kişi

tarafından değiştirilmelidir.

Bu kullanım talimatını her

zaman bulabileceğiniz bir yerde

muhafaza ediniz.

100


Bunları mutlaka dikkate alınız

8 Yere düşmüşse, hasar işareti

belirmişse, suya batırılmış veya

açık havada bırakılmışsa cihazı


8 Şarj cihazı soketini, şarj cihazını

ve bataryaları ıslak elle tutmayınız.

Süpürgeyi ıslak ellerle


8 Şarj cihazı kablosunun üzerinden

geçmeyiniz. Kablosu ya da

soketi hasarlıysa şarj cihazını

kullanmayınız. Bu durumlarda

bizimle irtibat kurunu: İletişim

bilgileri için bakınız sayfa 98.

8 Tıkanmaları sivri nesnelerle

gidermeye çalışmayınız, aksi

halde bu tür nesnelerle süpürgeye

zarar verebilirsiniz.

8 Şarj cihazı bağlantısını asla

hatalı bir gerilimle yapmayınız.

Aksi halde maddi zararlar ve

muhtemelen yaralanmalar söz

konusu olur. Doğru gerilim şarj

cihazının alt tarafında bulunan

tip plakasında belirtilmiştir.

8 Asla sıcak kül, kor parçaları,

sigara, kibrit ve diğer sıcak, yanmakta

olan, kor halinde, tüten

veya duman çıkaran nesneleri

süpürmeyiniz. Cihazı ayrıca

içerisinde tehlikeli kimyasal

maddeler (örn. klor, ağartıcılar,

yakıt, çözücü maddeler ve

benzerleri) bulunan alanlarda


8 Asla toner (lazer yazıcılar,

fotokopi makineleri vs. için) süpürmeyiniz.

Yangın ve patlama

tehlikesi mevcuttur.

101


Bunları mutlaka dikkate alınız

3 Merdiven süpürme durumunda

son derece dikkatli olunuz.

3 Temizlemeden veya bakım yapmadan

önce cihazı kapatınız ve

bataryayı çıkarınız.

3 Şarj cihazı kablosunu aşırı ısıya

karşı daima koruyunuz.

3 Bataryaları şarj etmek için sadece

teslimat kapsamındaki şarj

cihazını kullanınız.

3 Bataryayı çıkarmadan veya

yerleştirmeden önce cihazı

kapatınız.

3 Cihazı daima sapından taşıyınız.

3 Kullanmadan önce toz haznesinin

ve filtrenin doğru şekilde

yerleştirilmiş olmasını sağlayınız.

3 Cihazı serin ve kuru yerde muhafaza

ediniz.

3 Filtre ve toz haznesini düzenli

olarak temizleyiniz.

Döner fırça silindirinin emniyetli kullanımı

UYARI:

• Cihaz çalışmaya başladığı andan

itibaren vücudun bölümlerini,

saçlarınızı ve gevşek giysi parçalarını

uzak tutunuz.

• Kabloların üzerinden geçmeyiniz.

Aksi halde izolasyon zarar

görebilir.

DİKKAT:

• Hassas yüzeyleri fırça silindiri

devreye alınmış durumdayken

temizlemeyiniz. Aksi halde

zarar verilebilir. Üreticilerin

temizlik ve bakım açıklamalarını

dikkate alınız.

102


Bataryaların güvenli kullanımı

UYARI:

• Doğru şekilde kullanılmaması

halinde bataryalar, yangına veya

yanıklara neden olabilir.

• Bataryaları ayırmayınız, aşırı

ısıya maruz bırakmayınız (maks.

60 °C) ve asla ateşe atmayınız.

• Bataryaları sadece orijinal

Vax yedek bataryalar (sipariş

numarası 1-1-134164-00) ile

değiştiriniz. farklı bataryalar

kullanmanız halinde yangın ve

patlama tehlikesi oluşur.

• Kullanılmış bataryaları derhal

imha ediniz. Bataryaları çocuklarda

uzak tutunuz.

• Batarya veya şarj cihazının

bakımını kendiniz yapmaya

çalışmayınız. Aksi halde yangın

veya yaralanmalara yol açılır.

• Asla tekrar şarj edilebilir özelliği

bulunmayan bataryaları şarj

etmeye çalışmayınız.

• Bataryalarda kısa devre yapmayınız.

Yani her iki kutba aynı

anda temas etmeyiniz, özellikle

de metal nesnelerle.

• Bu nedenle imha etmeden önce

temas noktalarının üzerini yapıştırınız.

• Bataryaları şarj etmek için sadece

teslimat kapsamındaki şarj

cihazını kullanınız.

DİKKAT:

• Performansından tam olarak

faydalanmak için süpürgenin,

şarj cihazının, batarya ve temas

noktalarının temiz olması önemlidir.

• Kullanılmış bataryaları çevre

kurallarına uygun biçimde imha

ediniz.

Temas noktalarının üzerini önceden

yapıştırınız.

103

Genel Bakış

Sap

Uzatma borusu

Toz haznesi ve kilit açma tertibatı

Fırça silindirinin açma/

kapama şalteri

Kilit açma tertibatı

Açma/Kapama şalteri

Motor koruma filtresi

Separatör

Toz haznesi

2si 1 arada kombi

süpürme parçası

Hortum

Batarya

Fırça ayağı

LED ışığı

Fırça silindiri

Hortum kilit

açma tertibatı

Teknik Veriler

İsimAir Cordless

Batarya 20 V

Ağırlık 4,6 kg

Ürün numarası 1-1-134090-00

Tip tanımı U86-AL-B-E

Kapasite 1,05 L

104

Bataryalar

Tip lityum iyonlu batarya

Gerilim 18 VDC

Güç 4 Ah / 72 Wh

Model no. 1-5-134857-00

Şarj cihazı

Model no. 1-5-135949-00

Yedek parçalar*

2si1 arada kombi süpürme parçası

(tip 2) 1-1-132115-00

Filtre seti (tip 88) 1-1-134162-00

Mobilya fırçası (tip 1) 1-1-133836-00

*Aksesuar ve yedek parça siparişi için

www.vax.de

Kullanımdan önce

Cihazla çalışmaya başlamadan önce mutlaka "Emniyetiniz için“ bölümünü okuyunuz.

UYARI: Doğru şekilde kullanılmaması halinde bataryalar, yangına veya yanıklara neden olabilir. Bataryaları

ayırmayınız, aşırı ısıya maruz bırakmayınız (maks. 60 °C) ve asla ateşe atmayınız. Bataryaları

sadece orijinal Vax yedek bataryalar (sipariş numarası 1-1-134164-00) ile değiştiriniz. farklı bataryalar

kullanmanız halinde yangın ve patlama tehlikesi oluşur. Kullanılmış bataryaları derhal imha ediniz. Bataryaları

çocuklarda uzak tutunuz. Batarya veya şarj cihazının bakımını kendiniz yapmaya çalışmayınız.

Aksi halde yangın veya yaralanmalara yol açılır. Bataryalarda kısa devre yapmayınız. Yani her iki kutba

aynı anda temas etmeyiniz, özellikle de metal nesnelerle. Asla tekrar şarj edilebilir özelliği bulunmayan

bataryaları şarj etmeye çalışmayınız.

DİKKAT: Performansından tam olarak faydalanmak için süpürgenin, şarj cihazının, batarya ve temas

noktalarının temiz olması önemlidir.

Batarya şarjı

% 25 şarj

% 50 şarj

% 75 şarj

Bataryayı şarj cihazına

yerleştiriniz.

Bataryayı çıkarma

Şarj süresince şarj kontrol

lambası mavi yanar. Şarj

kontrol lambasının kırmızı

yanması, bir hatanın meydana

geldiğini gösterir. Bu durumda

bataryayı çıkarınız.

3 saat sonunda batarya tam

dolu olur ve şarj kontrol

lambası söner.

NOT: İlk defa kullanmadan önce

bataryayı tam olarak şarj ediniz!

NOT: Batarya, tam olarak şarj olmuşsa

dahi bağlı şekilde şarj istasyonunda

kalabilir.

Kilit açma tertibatına

basınız, şarj istasyonunu

sıkı tutunuz ve bataryayı

çıkarınız.

Batarya gücünün ne oranda

kaldığını kontrol etmek için,

bataryanın alt tarafındaki küçük

düğmeye basınız.

NOT: Yedek bataryanın daima şarj

edilmiş şekilde hazır tutulması

önerilir.

NOT: Kullanım ömrü, süpürgeyi ne sıklıkta ve ne kadar süreyle kullanmanıza bağlıdır.

Yedek bir batarya gerekli olursa bizi bilgilendiriniz. İletişim bilgileri için bakınız sayfa 98.

105

Süpürme

Cihazı kullanıma hazırlama

Sapını cihaza takınız.

Doğru şekilde takılmışsa,

yerine duyulur

şekilde yerleşir.

Bataryayı cihazdaki

konsoluna yerleştiriniz

(toz haznesinin

altında). Doğru şekilde

takılmışsa, yerine duyulur

şekilde yerleşir.

Kilit tertibatını açınız ve

toz haznesini çıkarınız.

Kapağı saatin aksi yönünde

çevirip çıkarın.

Levhayı filtreden alınız.

Filtreyi çıkarma bileziği

ile aşağıya doğru tekrar

cihaza yerleştiriniz.

Süpürme

Cihazı açma/kapama

şalterinden açınız.

Ayağınızı fırça ayağı

üzerine yerleştiriniz

ve fırça ayağının yere

inmesi için cihazı sapından

kendine çekiniz.

Halıları temizlemek

isterseniz ilaveten

fırça silindirini açınız.

Sadece hortumla

süpürmek isterseniz,

kendi kendine duruncaya

kadar cihazı tekrar

dikey konuma getiriniz.

NOT: Fırça silindiri, cihazın dikey konumda durması (üstte) halinde devreye girmez. Bunun için fırça

silindirini yere indirmelisiniz (üstte).

NOT: Fırça silindiri sert zeminlerde kapatılmalı ve halılarda açılmalıdır.

106

Süpürme

Uzatma borusu kullanarak erişim mesafesini uzatma

ÖNEMLİ: Hortum yardımıyla merdivenleri süpürmek isterseniz saplı süpürgeyi merdivenin en altına

yerleştiriniz. Saplı süpürgeyi basamaklara ya da mobilyaların üzerine bırakmayınız.

Süpürgenin ağırlık noktası yüksektir ve kolayca devrilir.

Hortumu fırça ayağında

açınız.

Sapı, uzatma borusuyla

açınız.

Hortumun uzatma borusuyla

bağlantısını resimde görüldüğü

gibi yapınız.

Seçtiğiniz parçayı uzatma

borusuna takınız.

Kullandıktan sonra hortum ve

uzatma borusuyla sapı yine

önceki konumuna getiriniz.

NOT: Cihazı taşımak için toz haznesinin üstündeki taşıma sapını kullanınız.

107

Bakım

UYARI: Temizlemeden veya bakım yapmadan önce cihazı kapatınız ve bataryayı çıkarınız.

ÖNEMLİ: Temizlik sonucunun en iyi şekilde olması için filtre yaklaşık olarak 4 kullanımdan sonra her

defasında temizlenmelidir. Filtre doğru şekilde kurulmamışsa süpürgeyi asla kullanmayınız.

Toz haznesini boşaltma ve temizleme

Toz haznesini kilidini

açarak çıkarınız.

Toz haznesini çöp kovası

içine doğru tutun. Taban

plakası kilide basınız. Kir

dışarıya dökülür.

Kapağı toz haznesinden

saatin aksi

yönünde çeviriniz.

Filtreyi öngörülen sıkma

bileziğinden çıkarınız.

24hr

Filtreyi bir çöp kovası üzerinde

hafif vurarak temizleyiniz. Filtreyi

akan suyun altında (maks. 40 °C)

iyice yıkayınız.

Tekrar yerine takmadan

önce filtrenin tamamen

kurumasını sağlayınız (oda

sıcaklığında en az 24 saat).

Separatörü yumuşak bir

bezle siliniz ya da yumuşak

kıllı bir fırçayla temizleyiniz.

Kontakları temizleme

Saplı süpürgedeki, şarj cihazındaki ve bataryadaki

kontakları yumuşak bir bezle ya da yumuşak

kıllı bir fırçayla temizleyiniz.

108

Fırça silindirindeki kirleri giderme

Bakım

Bataryayı çıkarınız. Cihazı

bırakınız (resme bakınız). Tutma

klipslerini (resme bakınız)

fırça silindiri yönünde çekiniz.

Kapağı kaldırınız. Bir makas

yardımıyla saçları ve

diğer kirleri gideriniz.

Temizledikten sonra kapağı

tekrar kapatınız. Duyulur

şekilde yerine oturur.

NOT: Fırça silindirinin bir engel nedeniyle bloke edilmesi halinde muhtemelen motor koruma şalteri

devreye girer. Bu durumda bataryayı çıkarınız ve nedeni gideriniz. Şalterin geri alınabilmesi için 30

dakika bekleyiniz. Bataryayı yeniden takınız, fırça silindirini katlayarak açınız ve cihazı çalıştırınız. Fırça

silindirini hala dönmüyorsa kendi açma/kapama şalterinden devreye alınız.

Fırça silindirini değiştirme – Yedek fırça silindiri temin etmek için www.vax.de

Üniversal fırça silindiri

Sert zemin fırça silindiri

Bataryayı çıkarınız. Cihazı

bırakınız (resme bakınız).

Tutma klipslerini (resme

bakınız) fırça silindiri

yönünde çekiniz.

Kapağı kaldırınız.

Bir fırça silindiri

seçiniz (üstte).

Fırça silindirini önce,

kayışla tutturulmayan yan

tarafından kaldırınız.

Fırça silindirini değiştiriniz.

Yeni fırça silindirini

önce kayışa takınız (yukarıda).

Sonra fırçanın her

iki ucunu fırça ayağına

dikkatli şekilde batırınız.

ÖNERİ: Her türlü zeminin temizliğine yönelik üniversal fırça silindirlerinin

uzun kılları bulunur. Buna karşın sert zemin fırça silindirlerinde özellikle sert

zeminlerde yüzeyi koruyarak temizlik yapılmasını sağlayan ekstra yumuşak

kıllar bulunur.

Fırça silindirleri sipariş etmek isterseniz www.vax.de adresini ziyaret ediniz.

Temizledikten sonra

kapağı tekrar kapatınız.

Duyulur şekilde yerine

oturur.

109

Sorunların giderilmesi

UYARI: Yaralanma tehlikesini en aza indirgemek için sorunları gidermeye başlamadan önce cihazı

kapatınız ve bataryayı çıkarınız.

Sorun

Saplı süpürge

çalışmıyor

Çözüm

• Bataryanın doğru şekilde yerleştirildiğini kontrol ediniz.

• Kullanılan bataryada hala yeterli güç bulunduğunu kontrol ediniz.

• Muhtemelen batarya ısısı çok yüksek. Bu durumda bataryayı çıkarıp

30 dakika bekleyiniz. Ya da yedek bataryayı kullanabilirsiniz.

• Muhtemelen motor koruma şalteri devreye girdi. Durum buysa

cihazı kapatınız. Toz haznesini çıkarıp boşaltınız. Başka tıkanmaları

araştırınız. Filtreleri (kuru) temizleyiniz ve yakl. 1 saat bekleyiniz.

Cihaz kirleri

çekmiyor

• Toz haznesini boşaltınız ve filtreleri temizleyiniz, bakınız "Bakım“

sayfa 108.

• Muhtemelen herhangi bir yerde bir tıkanma var. Hortumu ve fırça

ayağını kontrol ediniz.

• Muhtemelen fırça silindiri dönmüyor, "Fırça silindiri dönmüyor“

bölümüne bakınız.

Fırça silindiri

dönmüyor

• Muhtemelen fırça silindiri devreye alınmadı.

İlgili açma/kapama şalterinden açınız.

• Muhtemelen fırça silindiri bloke ediliyor, bakınız "Bakım“ sayfa 109.

Batarya şarj

olurken şarj kontrol

lambası yanmıyor

• Şarj cihazının bağlı olup olmadığını kontrol ediniz.

• Bataryanın şarj cihazına doğru şekilde yerleştirildiğini kontrol ediniz.

• Doğru yerleştirildi sanılan bataryada, batarya ile şarj cihazı arasında

iletilen bir temasın bulunmaması söz konusu olabilir. Bataryayı

çıkarınız, şarj cihazının fişini çekiniz, 10 saniye bekleyiniz ve yeniden

deneyiniz.

Şarj kontrol lambası

sürekli yanıyor

• Bataryanın şarj cihazına doğru şekilde yerleştirildiğini kontrol ediniz.

• Batarya ya da şarj cihazı muhtemelen hatalı konumda bulunuyor.

Bataryayı çıkarınız, şarj cihazının fişini çekiniz, 10 saniye bekleyiniz,

şarj cihazını yeniden takınız ve bataryayı yeniden takınız.

• Bataryadaki ve şarj cihazındaki kontakların temiz olup olmadığını

kontrol ediniz.

Temiz değilse bakınız "Bakım“ sayfa 108.

110

Aksesuar ve yedek parçalar

Cihazınızın fonksiyonlarını genişletin:

Bunun için adres: www.vax.de

Şarj cihazı

1-5-135949-00

Lityum iyonlu batarya

1-5-134857-00

LithiumLife teknolojisine sahip lityum iyonlu batarya evinizin

tamamında kablosuz rahat temizlik yapılmasını sağlar.

Bu bataryalar bir şarj ile 25 dakikaya kadar temizlik yapılmasını

sağlar. Bu bataryalar 3 saat içinde tamamen şarj olur.

Kalorifer parçası (tip 1)

1-1-133835-00

Uzun, ince yapısıyla kaloriferlerde ara

bölümlerin temizliği için mükemmel.

Döşeme ve şilte parçası (tip 1)

1-1-133837-00

Döşeme ve şiltelerde malzemeyi koruyarak

temizlik yapılması için.

"Tepe“ parçası (tip 1)

1-1-133834-00

Yüksek, zor erişilen yerler için esnek mafsalı

sayesinde uygun.

111

Aksesuar ve yedek parçalar

Mobilya fırçası (tip 1)

1-1-133836-00

Tozları hassas yüzeylerden çizik

oluşturmadan giderir.

Aralık temizleme parçaları seti (tip 1) 1-1-133833-00

Aralık temizleme parçası – dar aralıklar için.

Döşeme parçası – döşeme, perde vs. gibi geniş yüzeylerde

koruyarak temizlik yapılmasını sağlar.

Evcil hayvan kılı fırçası – halı, yolluk ve döşemelerden zorlu evcil

hayvan kıllarını giderir.

Yoğun kir parçası – koruyucu pervazlarda, trabzanlarda ve aynı

şekilde köşelerde birikmiş kirleri giderir.

2si 1 arada kombi süpürme parçası (tip 2)

1-1-132115-00

2si 1 arada kombi parçada dar aralıklar için bir aralık

temizleme parçası ve yüzeye zarar vermeyen temizlik

için mobilya fırçası bulunur.

Üniversal fırça silindiri

1-1-134222-00

Sert zeminleri ve halıları aynı şekilde temizlemek için özel olarak

tasarlandı. Yumuşak kılları sert zeminlerde hassas temizlik

yaparken sert kılları halılarda bulunan derindeki kirleri alır.

Sert zemin fırça silindiri

1-1-134223-00

Ekstra yumuşak kıllar tozu ve kirleri sert

zeminden hassas şekilde giderir.

112

İşaretlemeler

CE uygunluk beyanı (cihazın kullanılan bütün EU yönergeleriyle uyumlu olduğunu belirtir)

Koruma sınıfı II (koruma izolasyonu)

Kullanılmış elektrikli cihazlar evsel atıklarla birlikte imha edilemez.

Bunun yerine eski cihazların iadesi için yerel toplama yerlerini kullanın.

Kullanılmış bataryalar evsel atıklarla birlikte imha edilemez. Bunun yerine eski cihazları ve bataryaları

iade etmek üzere yerel toplama yerlerini kullanınız.

113

VAX International Service

DE

AT

BE



Jagenbergstraße 19

41468 Neuss

DEUTSCHLAND

Tel.: +49 (0) 1805 - 44 30 33*

Fax: +49 (0) 2131 - 60 90 60 95

Hotline Ersatzteile: 01805 15 85 08*

*0,14 €/Minute aus dem deutschen Festnetz

(deutscher Mobilfunkhöchstpreis 0,42 €/min)

fsms gmbh

Welser Straße 79

4060 Leonding

ÖSTERREICH

Tel. +43 - 732 - 387 282 35

Fax +43 - 732 - 387 282 20

www.fsms.at



Pearyweg 1

4462 GT Goes

NEDERLAND

Tel: +31 - 113 - 24 07 00

Fax: +31 - 113 - 24 07 50



CH

Telion AG

Ruetistrasse 26

8952 Schlieren

SCHWEIZ

ES

Call Center / Helpline:

Tel.: +34 902 070 425

Fax: +34 931 878 922

FR

Service Après Vente

Site web : www.vaxsav.fr

E-mail : savvax@tti-fc.com

Tel. 044 732 15 11

Fax 044 732 15 02

atencion.cliente@dirtdevil.es

GR

Market Quest s.a.

Χελμού 18, Μαρούσι 15125

HU

INVITONE Service

1116 Budapest, Temesvár utca 19-21.

Τηλ. 210 6840222

Tel: +36 30 208 22 32

e-mail. service@marketquest.gr

www.marketquest.gr

Email: service@invitone.hu

114

VAX International Service

IT

NL

PL

Ricambi Elettrodomestici

Corso L. Zanussi 11

33080 Porcia

ITALIA

Tel.: +39 0434 55 08 33

Fax: +39 0434 18 51 001

info@elettrodomesticiricambi.com

www.elettrodomesticiricambi.com



Pearyweg 1

4462 GT Goes

NEDERLAND

Tel: +31 - 113 - 24 07 00

Fax: +31 - 113 - 24 07 50



Dom Bianco Sp. z o.o.

al. Krakowska 5

05-090 Raszyn k.Warszawy

email: serwis@dombianco.com.pl

tel: (22) 111 000 8

PT

TEVECONTROL REPARACOES

RADIOELECTRICAS. LDA

Rua Morais Soares 25 C

Tel : +351 21 81 25 584

www.tevecontrol.net

info@tevecontrol.net

PT

MJG LDA

Rua B, n o 36

Zona Industrial de Arvore

4480-620 Arvore Vila do Conde

Tel : +351 25 26 46 120

www.mjglda.com

mjgintdesign@mail.telepac.pt

TR



Jagenbergstraße 19

41468 Neuss

DEUTSCHLAND

Tel.: +49 (0) 1805 - 44 30 33*

Fax: +49 (0) 2131 - 60 90 60 95

*0,14 €/Minute aus dem deutschen Festnetz

(deutscher Mobilfunkhöchstpreis 0,42 €/min)

115


Jagenbergstr. 19

41468 Neuss

Deutschland

Version 1.0; 24-10-2014

© 2014 All rights reserved. VAX ® , VAX Lozenge, Air Cordless are trade marks or registered trade marks of Techtronic Floor Care Technology Ltd.

VAX Aspirateur balai VAX AIR CORDLESS U86-AL-B-E - notice

You also want an ePaper? Increase the reach of your titles

Delete template?

Save as template?
