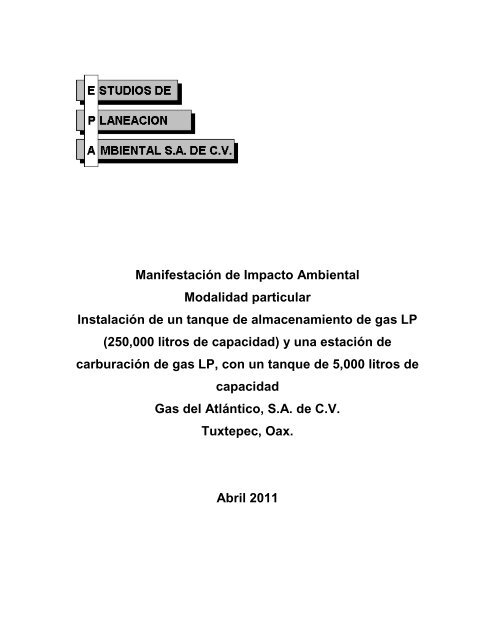

<strong>Manifestación</strong> <strong>de</strong> <strong>Impacto</strong> <strong>Ambiental</strong><br />
<strong>Modalidad</strong> particular<br />
Instalación <strong>de</strong> un tanque <strong>de</strong> almacenamiento <strong>de</strong> gas LP<br />
(250,000 litros <strong>de</strong> capacidad) y una estación <strong>de</strong><br />
carburación <strong>de</strong> gas LP, con un tanque <strong>de</strong> 5,000 litros <strong>de</strong><br />
capacidad<br />
Gas <strong>de</strong>l Atlántico, S.A. <strong>de</strong> C.V.<br />
Tuxtepec, Oax.<br />
Abril 2011
<strong>Manifestación</strong> <strong>de</strong> <strong>Impacto</strong> <strong>Ambiental</strong> – <strong>Modalidad</strong> Particular<br />
Planta <strong>de</strong> almacenamiento para distribución <strong>de</strong> gas LP y estación <strong>de</strong> carburación para uso<br />
vehicular – Gas <strong>de</strong>l Atlántico – Tuxtepec, Oax.<br />
CONTENIDO<br />
I. Datos generales <strong>de</strong>l proyecto, <strong>de</strong>l promovente y <strong>de</strong>l responsable <strong>de</strong>l estudio <strong>de</strong><br />
impacto ambiental<br />
II. Descripción <strong>de</strong>l proyecto 10<br />
III. Vinculación con los or<strong>de</strong>namientos jurídicos aplicables en materia ambiental y,<br />
en su caso, con la regulación <strong>de</strong> uso <strong>de</strong>l suelo<br />
IV. Descripción <strong>de</strong>l sistema ambiental y señalamiento <strong>de</strong> la problemática<br />
ambiental <strong>de</strong>tectada en el área <strong>de</strong> influencia <strong>de</strong>l proyecto<br />
V. I<strong>de</strong>ntificación, <strong>de</strong>scripción y evaluación <strong>de</strong> los impactos ambientales 100<br />
VI. Medidas preventivas y <strong>de</strong> mitigación <strong>de</strong> los impactos ambientales 127<br />
VII Pronósticos ambientales y en su caso, evaluación <strong>de</strong> alternativas 132<br />
Estudios <strong>de</strong> Planeación <strong>Ambiental</strong>, S.A. <strong>de</strong> C.V.<br />
2<br />
6<br />
60<br />
69
<strong>Manifestación</strong> <strong>de</strong> <strong>Impacto</strong> <strong>Ambiental</strong> – <strong>Modalidad</strong> Particular<br />
Planta <strong>de</strong> almacenamiento para distribución <strong>de</strong> gas LP y estación <strong>de</strong> carburación para uso<br />
vehicular – Gas <strong>de</strong>l Atlántico – Tuxtepec, Oax.<br />
INDICE DE FIGURAS<br />
I.1 Ubicación <strong>de</strong>l proyecto 8<br />
II.1 Ubicación <strong>de</strong>l proyecto 12<br />
II.2 Microubicación <strong>de</strong>l proyecto 13<br />
II.3 Colindancias <strong>de</strong>l proyecto 14<br />
II.4 Plano topográfico <strong>de</strong>l proyecto 15<br />
II.5 Arreglo general <strong>de</strong> las instalaciones 16<br />
II.6 Comunicaciones en la zona <strong>de</strong>l proyecto 18<br />
II.7 Plan <strong>de</strong> usos <strong>de</strong> suelo San Juan Bautista Tuxtepec 20<br />
II.8 Diagrama <strong>de</strong>l proceso 22<br />
II.9 Diagrama <strong>de</strong> bloques <strong>de</strong> la operación <strong>de</strong> la estación <strong>de</strong> carburación 23<br />
II.10 Diagrama <strong>de</strong> bloques con puntos <strong>de</strong> emisión <strong>de</strong> contaminantes o <strong>de</strong><br />
presentación <strong>de</strong> riesgos (tanque <strong>de</strong> almacenamiento <strong>de</strong> 250,000 litros)<br />
II.11 Diagrama <strong>de</strong> bloques con puntos <strong>de</strong> emisión <strong>de</strong> contaminantes o <strong>de</strong><br />
presentación <strong>de</strong> riesgos (estación <strong>de</strong> carburación)<br />
II.12 Programa general <strong>de</strong> activida<strong>de</strong>s 28<br />
II.13 Arreglo general <strong>de</strong> las instalaciones 29<br />
II.14 Obras civiles en la zona <strong>de</strong>l tanque <strong>de</strong> 250,000 litros 31<br />
II.15 Obras civiles en el muelle <strong>de</strong> llenado 32<br />
II.16 Obras civiles en el muelle <strong>de</strong> jaulas 33<br />
II.17 Obras civiles en oficinas 34<br />
II.18 Instalaciones sanitarias y fosa séptica principal 35<br />
II.19 Obras civiles <strong>de</strong> la estación <strong>de</strong> carburación 36<br />
II.20 Instalación hidrosanitaria <strong>de</strong> la estación <strong>de</strong> carburación 37<br />
II.21 Estado actual <strong>de</strong> las obras autorizadas a nivel estatal 38<br />
III.1<br />
Región Hidrológica Prioritaria No. 78 "Presa Miguel Alemán – Cerro <strong>de</strong><br />
Oro"<br />
IV.1 Area <strong>de</strong> influencia (explosiones potenciales) 70<br />
IV.2 Riesgos <strong>de</strong> inundaciones en la zona 71<br />
IV.3 Rosa <strong>de</strong> vientos en la zona <strong>de</strong>l Papaloapan 74<br />
Estudios <strong>de</strong> Planeación <strong>Ambiental</strong>, S.A. <strong>de</strong> C.V.<br />
3<br />
25<br />
26<br />
68
<strong>Manifestación</strong> <strong>de</strong> <strong>Impacto</strong> <strong>Ambiental</strong> – <strong>Modalidad</strong> Particular<br />
Planta <strong>de</strong> almacenamiento para distribución <strong>de</strong> gas LP y estación <strong>de</strong> carburación para uso<br />
vehicular – Gas <strong>de</strong>l Atlántico – Tuxtepec, Oax.<br />
IV.4 Geología regional 77<br />
IV.5 Fallas existentes en la zona 81<br />
IV.6 Macrosismos en la zona 82<br />
IV.7 Niveles <strong>de</strong> sismicidad en el Edo. <strong>de</strong> Oaxaca 83<br />
IV.8 Edafología regional 84<br />
IV.9 Hidrología regional superficial 88<br />
IV.10 Hidrografía <strong>de</strong> la cuenca <strong>de</strong>l Papaloapan 89<br />
IV.11 Acuífero Tuxtepec 92<br />
IV.12 Vegetación en la zona <strong>de</strong>l proyecto 94<br />
IV.13 Aspectos <strong>de</strong>l paisaje <strong>de</strong> la zona <strong>de</strong>l proyecto 96<br />
V.1 <strong>Impacto</strong>s asociados a la etapa <strong>de</strong> preparación <strong>de</strong> sitio y construcción 105<br />
V.2 <strong>Impacto</strong>s asociados a la etapa <strong>de</strong> operación y mantenimiento 108<br />
VI.1 Matriz <strong>de</strong> cribado consi<strong>de</strong>rando las medidas <strong>de</strong> mitigación 131<br />
Estudios <strong>de</strong> Planeación <strong>Ambiental</strong>, S.A. <strong>de</strong> C.V.<br />
4
<strong>Manifestación</strong> <strong>de</strong> <strong>Impacto</strong> <strong>Ambiental</strong> – <strong>Modalidad</strong> Particular<br />
Planta <strong>de</strong> almacenamiento para distribución <strong>de</strong> gas LP y estación <strong>de</strong> carburación para uso<br />
vehicular – Gas <strong>de</strong>l Atlántico – Tuxtepec, Oax.<br />
INDICE DE TABLAS<br />
IV.1 Temperaturas en la zona 72<br />
IV.2 Evaporación mensual (mm) 73<br />
IV.3 Precipitación pluvial en la zona 75<br />
IV.4 Precipitación máxima mensual y diaria 76<br />
IV.5 Geología <strong>de</strong> la zona <strong>de</strong>l proyecto 79<br />
IV.6 Suelos en el distrito <strong>de</strong> Tuxtepec 85<br />
IV.7 Características <strong>de</strong> los suelos <strong>de</strong> la zona 86<br />
IV.8 Características químicas <strong>de</strong>l agua <strong>de</strong>l río Papaloapan 90<br />
IV.9 Aspectos <strong>de</strong>mográficos Mpio. Tuxtepec, Oax. 97<br />
IV.10 Aspectos económicos <strong>de</strong> Tuxtepec, Oax. 98<br />
V.1 Relación <strong>de</strong> las principales activida<strong>de</strong>s <strong>de</strong>l proyecto 101<br />
V.2 Factores <strong>de</strong>l medio consi<strong>de</strong>rados 102<br />
V.3 Matriz <strong>de</strong> i<strong>de</strong>ntificación <strong>de</strong> impactos (ejemplo) 112<br />
V.4<br />
I<strong>de</strong>ntificación <strong>de</strong> impactos ambientales <strong>de</strong>l proyecto - Instalación <strong>de</strong> los<br />
tanques <strong>de</strong> gas LP<br />
V.5 I<strong>de</strong>ntificación <strong>de</strong> impactos ambientales <strong>de</strong>l proyecto - Operación y<br />
mantenimiento<br />
V.6 I<strong>de</strong>ntificación <strong>de</strong> impactos ambientales <strong>de</strong>l proyecto - Abandono <strong>de</strong> sitio 117<br />
V.7 Factores <strong>de</strong> calificación <strong>de</strong> impactos ambientales 119<br />
V.8 Evaluación <strong>de</strong> impactos ambientales <strong>de</strong>l proyecto - Instalación <strong>de</strong> los<br />
tanques <strong>de</strong> gas LP<br />
V.9 Evaluación <strong>de</strong> impactos ambientales <strong>de</strong>l proyecto - Operación y<br />
mantenimiento<br />
V.10 Evaluación <strong>de</strong> impactos ambientales <strong>de</strong>l proyecto - Abandono <strong>de</strong> sitio 124<br />
V.11 Matriz <strong>de</strong> cribado sin consi<strong>de</strong>rar las medidas <strong>de</strong> mitigación 126<br />
VI.1 Matriz <strong>de</strong> cribado consi<strong>de</strong>rando las medidas <strong>de</strong> mitigación 131<br />
Estudios <strong>de</strong> Planeación <strong>Ambiental</strong>, S.A. <strong>de</strong> C.V.<br />
113<br />
114<br />
120<br />
121<br />
5
<strong>Manifestación</strong> <strong>de</strong> <strong>Impacto</strong> <strong>Ambiental</strong> – <strong>Modalidad</strong> Particular<br />
Planta <strong>de</strong> almacenamiento para distribución <strong>de</strong> gas LP y estación <strong>de</strong> carburación para uso<br />
vehicular – Gas <strong>de</strong>l Atlántico – Tuxtepec, Oax.<br />
I. DATOS GENERALES DEL PROYECTO, DEL PROMOVENTE Y DEL RESPONSABLE<br />
DEL ESTUDIO DE IMPACTO AMBIENTAL<br />
I.1 Proyecto<br />
I.1.1 Nombre <strong>de</strong>l proyecto<br />
Instalación <strong>de</strong> un tanque <strong>de</strong> almacenamiento <strong>de</strong> 250,000 litros <strong>de</strong> gas LP y una estación<br />
<strong>de</strong> carburación con gas LP con un tanque <strong>de</strong> almacenamiento <strong>de</strong> 5,000 litros <strong>de</strong><br />
capacidad, <strong>de</strong>ntro <strong>de</strong>l predio ocupado por una bo<strong>de</strong>ga para distribución <strong>de</strong> gas LP.<br />
I.1.2 Estudio <strong>de</strong> riesgo y su modalidad<br />
Se presenta el Estudio <strong>de</strong> riesgo correspondiente ya que la cantidad <strong>de</strong> gas LP a ser<br />
almacenada (250,000 litros al 80%, y 5,000 litros al 50% (equivalentes aproximadamente<br />
a 114,000 kg) sobrepasa la cantidad <strong>de</strong> reporte establecida para este material (50,000 kg)<br />
en el Listado <strong>de</strong>l 4 <strong>de</strong> mayo <strong>de</strong> 1992.<br />
I.1.3 Ubicación <strong>de</strong>l proyecto<br />
El proyecto se ubicará en el KM. 0+400 <strong>de</strong> la Carretera Fe<strong>de</strong>ral Tuxtepec-Palomares,<br />
fracción <strong>de</strong>l lote 5, <strong>de</strong>l predio <strong>de</strong>nominado “Sebastopol”, municipio <strong>de</strong> Tuxtepec, Oax.<br />
La figura I.1 presenta la ubicación <strong>de</strong>l mismo en la ciudad <strong>de</strong> San Juan Bautista Tuxtepec,<br />
Oax.<br />
Tiempo <strong>de</strong> vida útil <strong>de</strong>l proyecto<br />
El proyecto tendrá una vida útil mínima <strong>de</strong> 30 años, pudiendo ampliarse al someter las<br />
instalaciones a un mantenimiento y actualización a<strong>de</strong>cuados.<br />
Duración total (incluye todas las etapas)<br />
El proyecto incluye las siguientes etapas:<br />
Instalación <strong>de</strong>l tanque <strong>de</strong> gas LP con sus accesorios: Se estima realizarla en 2<br />
meses<br />
Instalación <strong>de</strong>l equipo <strong>de</strong> la estación <strong>de</strong> carburación con un tanque <strong>de</strong> 5,000 l: Se<br />
estima realizarla en 1 mes.<br />
Operación y mantenimiento: Se consi<strong>de</strong>ra un mínimo <strong>de</strong> 20 años pudiendo exten<strong>de</strong>rse<br />
mediante un mantenimiento a<strong>de</strong>cuado<br />
Abandono <strong>de</strong> sitio: No se consi<strong>de</strong>ra que se presentará, en caso dado el predio se<br />
Estudios <strong>de</strong> Planeación <strong>Ambiental</strong>, S.A. <strong>de</strong> C.V.<br />
6
<strong>Manifestación</strong> <strong>de</strong> <strong>Impacto</strong> <strong>Ambiental</strong> – <strong>Modalidad</strong> Particular<br />
Planta <strong>de</strong> almacenamiento para distribución <strong>de</strong> gas LP y estación <strong>de</strong> carburación para uso<br />
vehicular – Gas <strong>de</strong>l Atlántico – Tuxtepec, Oax.<br />
reutilizaría en otro proyecto industrial o urbano.<br />
El presente estudio contempla las etapas antes señaladas.<br />
I.1.4 Presentación <strong>de</strong> la documentación legal<br />
En el anexo documental <strong>de</strong> este estudio se presenta copia <strong>de</strong> la documentación legal<br />
sobre la propiedad <strong>de</strong>l predio.<br />
I.2 Promovente<br />
I.2.1 Nombre o razón social<br />
Gas <strong>de</strong>l Atlántico, S.A. <strong>de</strong> C.V.<br />
En el anexo documental se presenta la escritura constitutiva.<br />
Estudios <strong>de</strong> Planeación <strong>Ambiental</strong>, S.A. <strong>de</strong> C.V.<br />
7
<strong>Manifestación</strong> <strong>de</strong> <strong>Impacto</strong> <strong>Ambiental</strong> – <strong>Modalidad</strong> Particular<br />
Planta <strong>de</strong> almacenamiento para distribución <strong>de</strong> gas LP y estación <strong>de</strong> carburación para uso<br />
vehicular – Gas <strong>de</strong>l Atlántico – Tuxtepec, Oax.<br />
Figura I.1<br />
Ubicación <strong>de</strong>l proyecto<br />
Estudios <strong>de</strong> Planeación <strong>Ambiental</strong>, S.A. <strong>de</strong> C.V.<br />
8
<strong>Manifestación</strong> <strong>de</strong> <strong>Impacto</strong> <strong>Ambiental</strong> – <strong>Modalidad</strong> Particular<br />
Planta <strong>de</strong> almacenamiento para distribución <strong>de</strong> gas LP y estación <strong>de</strong> carburación para uso<br />
vehicular – Gas <strong>de</strong>l Atlántico – Tuxtepec, Oax.<br />
I.3 Responsable <strong>de</strong> la elaboración <strong>de</strong>l estudio <strong>de</strong> impacto ambiental<br />
I.3.1 Nombre o Razón Social<br />
Estudios <strong>de</strong> Planeación <strong>Ambiental</strong>, S.A. <strong>de</strong> C.V.<br />
Estudios <strong>de</strong> Planeación <strong>Ambiental</strong>, S.A. <strong>de</strong> C.V.<br />
9
<strong>Manifestación</strong> <strong>de</strong> <strong>Impacto</strong> <strong>Ambiental</strong> – <strong>Modalidad</strong> Particular<br />
Planta <strong>de</strong> almacenamiento para distribución <strong>de</strong> gas LP y estación <strong>de</strong> carburación para uso<br />
vehicular – Gas <strong>de</strong>l Atlántico – Tuxtepec, Oax.<br />
II. DESCRIPCIÓN DEL PROYECTO<br />
II.1 Información general <strong>de</strong>l proyecto<br />
II.1.1 Naturaleza <strong>de</strong>l proyecto<br />
El proyecto global consiste en la instalación <strong>de</strong> una planta <strong>de</strong> almacenamiento y<br />
distribución <strong>de</strong> gas LP con almacenamiento <strong>de</strong> 250,000 litros <strong>de</strong> capacidad y una estación<br />
<strong>de</strong> carburación <strong>de</strong> gas LP para vehículos con un tanque <strong>de</strong> almacenamiento <strong>de</strong> 5,000<br />
litros <strong>de</strong> capacidad, con las obras civiles accesorias requeridas (oficinas, muelles <strong>de</strong><br />
llenado, almacén <strong>de</strong> cilindros, patio <strong>de</strong> maniobras y estacionamiento, etc.<br />
La estación <strong>de</strong> carburación queda clasificada como:<br />
Tipo B. Comercial.<br />
Subtipo B.1. Aquellas que cuentan con recipientes <strong>de</strong> almacenamiento exclusivos <strong>de</strong> la<br />
Estación.<br />
Grupo I: Con capacidad <strong>de</strong> almacenamiento hasta 5,000 L. <strong>de</strong> agua al 100%.<br />
El proyecto en su primera etapa, que incluye fundamentalmente preparación <strong>de</strong>l sitio y<br />
construcción <strong>de</strong> diversas obras civiles fue autorizada en materia <strong>de</strong> impacto ambiental<br />
por el Instituto Estatal <strong>de</strong> Ecología <strong>de</strong> Oaxaca, a través <strong>de</strong> la Dirección <strong>de</strong> Protección<br />
<strong>Ambiental</strong> en el Oficio resolutivo DG/DPA/DIA 1558/2010 <strong>de</strong> fecha 22 <strong>de</strong> septiembre <strong>de</strong>l<br />
2010.<br />
Des<strong>de</strong> el punto <strong>de</strong> vista <strong>de</strong> competencia fe<strong>de</strong>ral, en materia <strong>de</strong> impacto ambiental, el<br />
proyecto consiste en la instalación <strong>de</strong> un tanque <strong>de</strong> almacenamiento <strong>de</strong> gas LP <strong>de</strong><br />
250,000 litros <strong>de</strong> capacidad, así como una estación <strong>de</strong> carburación con un tanque <strong>de</strong><br />
5,000 litros <strong>de</strong> gas LP y la operación <strong>de</strong> los mismos para el llenado <strong>de</strong> cilindros y<br />
autotanques, así como para carga <strong>de</strong> combustible a vehículos operados con gas LP.<br />
Dada la naturaleza <strong>de</strong>l mismo, el recurso natural involucrado en su operación es el gas LP<br />
el cual será recibido mediante autotransportes directamente <strong>de</strong> las instalaciones <strong>de</strong><br />
PEMEX.<br />
El proyecto será sustentable en función <strong>de</strong> la disponibilidad nacional <strong>de</strong> gas LP como<br />
combustible doméstico, comercial o industrial.<br />
Este proyecto correspon<strong>de</strong> a instalaciones totalmente nuevas.<br />
Su fundamentación se sustenta en la necesidad local en el área <strong>de</strong> Tuxtepec, Oax., <strong>de</strong><br />
disponer <strong>de</strong> este combustible para su consumo doméstico, comercial e industrial, así<br />
Estudios <strong>de</strong> Planeación <strong>Ambiental</strong>, S.A. <strong>de</strong> C.V.<br />
10
<strong>Manifestación</strong> <strong>de</strong> <strong>Impacto</strong> <strong>Ambiental</strong> – <strong>Modalidad</strong> Particular<br />
Planta <strong>de</strong> almacenamiento para distribución <strong>de</strong> gas LP y estación <strong>de</strong> carburación para uso<br />
vehicular – Gas <strong>de</strong>l Atlántico – Tuxtepec, Oax.<br />
como po<strong>de</strong>r abastecer <strong>de</strong> combustible a vehículos movidos por gas LP, lo cual contribuye<br />
al <strong>de</strong>sarrollo local y regional en su área <strong>de</strong> distribución y a la reducción <strong>de</strong> emisiones<br />
vehiculares por sustitución <strong>de</strong> gasolina por gas LP.<br />
II.1.2 Selección <strong>de</strong>l sitio<br />
El sitio <strong>de</strong>l proyecto fue seleccionado en función <strong>de</strong>:<br />
Cercanía a su mercado potencial principal (San Juan Bautista Tuxtepec, Oax.)<br />
Terrenos disponibles fuera <strong>de</strong> la zona habitacional<br />
Ubicación sobre una vialidad importante para distribución regional (Carretera Fe<strong>de</strong>ral<br />
147 Tuxtepec-Palomares) y cerca <strong>de</strong> la Carretera Fe<strong>de</strong>ral 175 Veracruz – Puerto<br />
Angel.<br />
Autorización estatal para la instalación en el sitio <strong>de</strong> la bo<strong>de</strong>ga <strong>de</strong> distribución <strong>de</strong><br />
cilindros <strong>de</strong> gas LP y las obras civiles accesorias, propiedad <strong>de</strong>l promovente.<br />
Autorización <strong>de</strong>l Cabildo <strong>de</strong> Tuxtepec, Oax. Para el cambio <strong>de</strong> uso <strong>de</strong> suelo <strong>de</strong>l predio<br />
<strong>de</strong> interés <strong>de</strong> preservación ecológica a zona industrial.<br />
II.1.3 Ubicación física <strong>de</strong>l proyecto y planos <strong>de</strong> localización<br />
Como se señaló, el proyecto se ubicará en el KM. 0+400 <strong>de</strong> la Carretera Fe<strong>de</strong>ral<br />
Tuxtepec-Palomares, fracción <strong>de</strong>l lote 5, <strong>de</strong>l predio <strong>de</strong>nominado “Sebastopol”, municipio<br />
<strong>de</strong> Tuxtepec, Oax.<br />
La figura II.1 presenta la ubicación <strong>de</strong>l proyecto en el contexto nacional. La figura II.2 su<br />
microubicación en el municipio <strong>de</strong> Tuxtepec.<br />
Las coor<strong>de</strong>nadas <strong>de</strong> los vértices <strong>de</strong>l predio <strong>de</strong> interés son:<br />
Vértice Latitud norte Longitud oeste<br />
1 18º 02’ 14.4’’ 96º 09’ 35.8’’<br />
2 18º 02’ 17.5’’ 96º 09’ 31.7’’<br />
3 18º 02’ 20.3’’ 96º 09’ 35.4’’<br />
4 18º 02’ 15.9’’ 96º 09’ 38.3’’<br />
La figura II.3 presenta a su vez la información sobre las colindancias <strong>de</strong>l predio y la figura<br />
II.4 presenta el plano topográfico actualizado mientras que la figura II.5 presenta un plano<br />
<strong>de</strong> conjunto <strong>de</strong>l proyecto con la distribución total <strong>de</strong> la infraestructura permanente y <strong>de</strong> las<br />
Estudios <strong>de</strong> Planeación <strong>Ambiental</strong>, S.A. <strong>de</strong> C.V.<br />
11
<strong>Manifestación</strong> <strong>de</strong> <strong>Impacto</strong> <strong>Ambiental</strong> – <strong>Modalidad</strong> Particular<br />
Planta <strong>de</strong> almacenamiento para distribución <strong>de</strong> gas LP y estación <strong>de</strong> carburación para uso<br />
vehicular – Gas <strong>de</strong>l Atlántico – Tuxtepec, Oax.<br />
obras asociadas, señalándose la ubicación <strong>de</strong> las instalaciones objeto <strong>de</strong> esta<br />
<strong>Manifestación</strong>.<br />
Estudios <strong>de</strong> Planeación <strong>Ambiental</strong>, S.A. <strong>de</strong> C.V.<br />
12
<strong>Manifestación</strong> <strong>de</strong> <strong>Impacto</strong> <strong>Ambiental</strong> – <strong>Modalidad</strong> Particular<br />
Planta <strong>de</strong> almacenamiento para distribución <strong>de</strong> gas LP y estación <strong>de</strong> carburación para uso<br />
vehicular – Gas <strong>de</strong>l Atlántico – Tuxtepec, Oax.<br />
Figura II.1<br />
Ubicación <strong>de</strong>l proyecto<br />
Estudios <strong>de</strong> Planeación <strong>Ambiental</strong>, S.A. <strong>de</strong> C.V.<br />
13
<strong>Manifestación</strong> <strong>de</strong> <strong>Impacto</strong> <strong>Ambiental</strong> – <strong>Modalidad</strong> Particular<br />
Planta <strong>de</strong> almacenamiento para distribución <strong>de</strong> gas LP y estación <strong>de</strong> carburación para uso<br />
vehicular – Gas <strong>de</strong>l Atlántico – Tuxtepec, Oax.<br />
Figura II.2<br />
Microubicación <strong>de</strong>l proyecto<br />
Estudios <strong>de</strong> Planeación <strong>Ambiental</strong>, S.A. <strong>de</strong> C.V.<br />
14
<strong>Manifestación</strong> <strong>de</strong> <strong>Impacto</strong> <strong>Ambiental</strong> – <strong>Modalidad</strong> Particular<br />
Planta <strong>de</strong> almacenamiento para distribución <strong>de</strong> gas LP y estación <strong>de</strong> carburación para uso<br />
vehicular – Gas <strong>de</strong>l Atlántico – Tuxtepec, Oax.<br />
Figura II.3<br />
Colindancias <strong>de</strong>l proyecto<br />
Al Noreste en un tramo <strong>de</strong> 122.60 metros colinda con Terreno sin Actividad (Baldío),<br />
Propiedad <strong>de</strong> Gas <strong>de</strong>l Atlántico S.A. <strong>de</strong> C.V.<br />
Al Sureste en un tramo <strong>de</strong> 68.94 metros, colinda Terreno sin Actividad (Baldío),<br />
propiedad <strong>de</strong> Gas <strong>de</strong>l Atlántico S.A. <strong>de</strong> C.V.<br />
Al Noroeste con 65.08 metros, colinda con Terreno sin actividad (Baldío) propiedad <strong>de</strong>l<br />
Sr. Juan Hernán<strong>de</strong>z Bravo.<br />
Al Suroeste con 100.00 metros, colinda con Carretera fe<strong>de</strong>ral a Playa Vicente.<br />
Estudios <strong>de</strong> Planeación <strong>Ambiental</strong>, S.A. <strong>de</strong> C.V.<br />
15
<strong>Manifestación</strong> <strong>de</strong> <strong>Impacto</strong> <strong>Ambiental</strong> – <strong>Modalidad</strong> Particular<br />
Planta <strong>de</strong> almacenamiento para distribución <strong>de</strong> gas LP y estación <strong>de</strong> carburación para uso<br />
vehicular – Gas <strong>de</strong>l Atlántico – Tuxtepec, Oax.<br />
Figura II.4<br />
Plano topográfico <strong>de</strong>l proyecto<br />
En la versión <strong>de</strong>finitiva irá en tamaño doble carta y a tamaño 60 x90 en el anexo <strong>de</strong><br />
planos<br />
Estudios <strong>de</strong> Planeación <strong>Ambiental</strong>, S.A. <strong>de</strong> C.V.<br />
16
<strong>Manifestación</strong> <strong>de</strong> <strong>Impacto</strong> <strong>Ambiental</strong> – <strong>Modalidad</strong> Particular<br />
Planta <strong>de</strong> almacenamiento para distribución <strong>de</strong> gas LP y estación <strong>de</strong> carburación para uso<br />
vehicular – Gas <strong>de</strong>l Atlántico – Tuxtepec, Oax.<br />
Figura II.5<br />
Arreglo general <strong>de</strong> las instalaciones<br />
En la versión <strong>de</strong>finitiva irá en tamaño doble carta y a tamaño 60 x90 en el anexo <strong>de</strong><br />
planos<br />
Estudios <strong>de</strong> Planeación <strong>Ambiental</strong>, S.A. <strong>de</strong> C.V.<br />
17
<strong>Manifestación</strong> <strong>de</strong> <strong>Impacto</strong> <strong>Ambiental</strong> – <strong>Modalidad</strong> Particular<br />
Planta <strong>de</strong> almacenamiento para distribución <strong>de</strong> gas LP y estación <strong>de</strong> carburación para uso<br />
vehicular – Gas <strong>de</strong>l Atlántico – Tuxtepec, Oax.<br />
Finalmente, la figura II.6 presenta las vías <strong>de</strong> comunicación en el área <strong>de</strong> interés.<br />
II.1.4 Inversión requerida<br />
a) Importe total <strong>de</strong>l capital total requerido (inversión + gasto <strong>de</strong> operación), para el<br />
proyecto.<br />
Dos millones <strong>de</strong> dólares americanos USCy $ 2´000,000.00<br />
b) Período <strong>de</strong> recuperación <strong>de</strong>l capital, justificándolo con la memoria <strong>de</strong> cálculo<br />
respectiva.<br />
Se espera recuperar la inversión en un plazo <strong>de</strong> 8 a 10 años.<br />
c) Costos necesarios para aplicar las medidas <strong>de</strong> prevención y mitigación.<br />
Las medidas <strong>de</strong> prevención y mitigación <strong>de</strong> los impactos ambientales no representan<br />
costos adicionales al proyecto ya que en general consisten en aplicar las mejores técnicas<br />
disponibles, Incluyendo el sistema <strong>de</strong> atención <strong>de</strong> incendios.<br />
II.1.5 Dimensiones <strong>de</strong>l proyecto<br />
Aunque el proyecto <strong>de</strong> competencia fe<strong>de</strong>ral es exclusivamente la instalación y operación<br />
<strong>de</strong>l tanque <strong>de</strong> almacenamiento <strong>de</strong> gas LP con sus equipos accesorios, como información<br />
general se presenta la distribución <strong>de</strong> las obras civiles en realización (competencia local).<br />
Concepto Area m 2<br />
Total <strong>de</strong>l predio 8,265.98 100.00<br />
Superficie a ser afectada 1,001.94 12.12<br />
Vigilancia y exclusa 7.28 0.09<br />
Oficinas 99.24 1.20<br />
Sanitarios 39.62 0.48<br />
Taller 122.14 1.48<br />
Muelle 123.25 1.49<br />
Cuarto eléctrico 25.75 0.31<br />
Carburación 15.25 0.18<br />
Almacenamiento gas (tanque 250,000 litros) 569.41 6.89<br />
Estación <strong>de</strong> carburación 438.97 5.31<br />
Estudios <strong>de</strong> Planeación <strong>Ambiental</strong>, S.A. <strong>de</strong> C.V.<br />
%<br />
18
<strong>Manifestación</strong> <strong>de</strong> <strong>Impacto</strong> <strong>Ambiental</strong> – <strong>Modalidad</strong> Particular<br />
Planta <strong>de</strong> almacenamiento para distribución <strong>de</strong> gas LP y estación <strong>de</strong> carburación para uso<br />
vehicular – Gas <strong>de</strong>l Atlántico – Tuxtepec, Oax.<br />
Figura II.6<br />
Comunicaciones en la zona <strong>de</strong>l proyecto<br />
Estudios <strong>de</strong> Planeación <strong>Ambiental</strong>, S.A. <strong>de</strong> C.V.<br />
19
<strong>Manifestación</strong> <strong>de</strong> <strong>Impacto</strong> <strong>Ambiental</strong> – <strong>Modalidad</strong> Particular<br />
Planta <strong>de</strong> almacenamiento para distribución <strong>de</strong> gas LP y estación <strong>de</strong> carburación para uso<br />
vehicular – Gas <strong>de</strong>l Atlántico – Tuxtepec, Oax.<br />
II.1.6 Uso actual <strong>de</strong> suelo y/o cuerpos <strong>de</strong> agua en el sitio <strong>de</strong>l proyecto y en sus<br />
colindancias<br />
• Usos <strong>de</strong> suelo:<br />
En el entorno <strong>de</strong>l predio <strong>de</strong> interés se llevan a cabo activida<strong>de</strong>s agrícolas, en el predio <strong>de</strong>l<br />
proyecto se disponen residuos <strong>de</strong> la industria azucarera.<br />
En el Plan <strong>de</strong> Desarrollo Urbano Municipal 2010, la zona se <strong>de</strong>clara como <strong>de</strong><br />
“preservación ecológica” (Figura II.7); sin embargo en reunión <strong>de</strong> Cabildo <strong>de</strong>l 5 <strong>de</strong> junio<br />
<strong>de</strong>l 2010 se aprobó el cambio <strong>de</strong> uso <strong>de</strong> suelo para la instalación <strong>de</strong>l proyecto (ver anexo<br />
documental).<br />
• Usos <strong>de</strong> los cuerpos <strong>de</strong> agua<br />
El cuerpo <strong>de</strong> agua más cercano es el Río Papaloapan, a aproximadamente medio<br />
kilómetro <strong>de</strong>l predio. Este río está clasificado como cuerpo receptor tipo C, cuyos usos<br />
son: Protección <strong>de</strong> vida acuática y/o embalses naturales y artificiales con uso público urbano.<br />
II.1.7 Urbanización <strong>de</strong>l área y <strong>de</strong>scripción <strong>de</strong> servicios requeridos<br />
La zona cuenta con vías <strong>de</strong> comunicación, energía eléctrica y líneas telefónicas.<br />
El promovente incluye en su proyecto, <strong>de</strong> competencia estatal, una fosa séptica, ya que<br />
no existe drenaje municipal en la zona, así como abastecimiento <strong>de</strong> agua potable<br />
mediante pipas y almacenamiento en el predio.<br />
II.2 Características particulares <strong>de</strong>l proyecto<br />
II.2.1 Descripción <strong>de</strong> la obra o actividad y sus características<br />
a) Tipo <strong>de</strong> actividad o giro industrial.<br />
El tanque <strong>de</strong> 250,000 litros se <strong>de</strong>dicará a almacenar gas LP, llenado <strong>de</strong> cilindros <strong>de</strong><br />
diversa capacidad y llenado <strong>de</strong> pipas para distribución <strong>de</strong>l gas LP a tanques estacionarios;<br />
el tanque <strong>de</strong> 5,000 litros <strong>de</strong> gas LP se utilizará para abastecimiento <strong>de</strong> la estación <strong>de</strong><br />
carburación.<br />
Su clasificación <strong>de</strong>ntro <strong>de</strong>l CMAP es:<br />
623094 – Comercio <strong>de</strong> gas licuado en tanques portátiles o estacionarios.<br />
626011 - Gasolineras o estaciones <strong>de</strong> servicio<br />
Estudios <strong>de</strong> Planeación <strong>Ambiental</strong>, S.A. <strong>de</strong> C.V.<br />
20
<strong>Manifestación</strong> <strong>de</strong> <strong>Impacto</strong> <strong>Ambiental</strong> – <strong>Modalidad</strong> Particular<br />
Planta <strong>de</strong> almacenamiento para distribución <strong>de</strong> gas LP y estación <strong>de</strong> carburación para uso<br />
vehicular – Gas <strong>de</strong>l Atlántico – Tuxtepec, Oax.<br />
Figura II.7<br />
Plan <strong>de</strong> usos <strong>de</strong> suelo San Juan Bautista Tuxtepec<br />
Estudios <strong>de</strong> Planeación <strong>Ambiental</strong>, S.A. <strong>de</strong> C.V.<br />
21
<strong>Manifestación</strong> <strong>de</strong> <strong>Impacto</strong> <strong>Ambiental</strong> – <strong>Modalidad</strong> Particular<br />
Planta <strong>de</strong> almacenamiento para distribución <strong>de</strong> gas LP y estación <strong>de</strong> carburación para uso<br />
vehicular – Gas <strong>de</strong>l Atlántico – Tuxtepec, Oax.<br />
b) La totalidad <strong>de</strong> los procesos y operaciones unitarias.<br />
La figura II.8 presenta el diagrama <strong>de</strong>l proceso <strong>de</strong> abastecimiento <strong>de</strong> gas LP a<br />
autotanques y llenado <strong>de</strong> cilindros portátiles, el cual consiste fundamentalmente <strong>de</strong> los<br />
siguientes pasos:<br />
Recepción <strong>de</strong> gas LP <strong>de</strong> PEMEX mediante semi remolques <strong>de</strong> gran capacidad<br />
Almacenamiento <strong>de</strong> gas LP en el tanque <strong>de</strong> 250,000 litros<br />
Llenado <strong>de</strong> cilindros portátiles <strong>de</strong> gas LP<br />
Llenado <strong>de</strong> pipas <strong>de</strong> distribución <strong>de</strong> gas LP<br />
Distribución <strong>de</strong> cilindros portátiles o en pipas con gas LP (carga <strong>de</strong> tanques<br />
estacionarios)<br />
Por otra parte, la figura II.9 presenta el diagrama <strong>de</strong> bloques <strong>de</strong> la estación <strong>de</strong><br />
carburación, cuyos pasos básicos son:<br />
Recepción <strong>de</strong>l gas LP <strong>de</strong> la propia planta <strong>de</strong> gas LP<br />
Llenado <strong>de</strong>l tanque <strong>de</strong> vehículos automotores a gas LP<br />
c) Señalar si los procesos son continuos o por lotes, y si la operación es<br />
permanente, temporal o cíclica.<br />
El almacenamiento <strong>de</strong> gas LP es un proceso continuo, la recepción <strong>de</strong> gas y el llenado <strong>de</strong><br />
cilindros y pipas es un proceso intermitente.<br />
d) La capacidad <strong>de</strong> diseño <strong>de</strong> los equipos que se utilizarán.<br />
La capacidad <strong>de</strong> los equipos <strong>de</strong> la planta <strong>de</strong> almacenamiento y distribución <strong>de</strong> gas LP<br />
(tanque <strong>de</strong> 250,000 litros) objeto <strong>de</strong> esta manifestación es:<br />
Estudios <strong>de</strong> Planeación <strong>Ambiental</strong>, S.A. <strong>de</strong> C.V.<br />
Equipo Capacidad<br />
Tanque <strong>de</strong> almacenamiento <strong>de</strong> gas LP 250,000 litros<br />
Bomba para llenado <strong>de</strong> cilindros (2) 450 lpm / 10 HP<br />
Compresor para <strong>de</strong>scarga <strong>de</strong> semi remolques 636 lpm / 15 HP<br />
Bomba para llenado <strong>de</strong> autotanques 378 lpm / 10HP<br />
En el caso <strong>de</strong> la estación <strong>de</strong> carburación <strong>de</strong> vehículos<br />
Equipo Capacidad<br />
Tanque <strong>de</strong> almacenamiento <strong>de</strong> gas LP 5,000 litros<br />
Dispensario <strong>de</strong> gas LP para los vehículos 132 lpm / 3 HP<br />
22
<strong>Manifestación</strong> <strong>de</strong> <strong>Impacto</strong> <strong>Ambiental</strong> – <strong>Modalidad</strong> Particular<br />
Planta <strong>de</strong> almacenamiento para distribución <strong>de</strong> gas LP y estación <strong>de</strong> carburación para uso<br />
vehicular – Gas <strong>de</strong>l Atlántico – Tuxtepec, Oax.<br />
Figura II.8<br />
Diagrama <strong>de</strong>l proceso<br />
Estudios <strong>de</strong> Planeación <strong>Ambiental</strong>, S.A. <strong>de</strong> C.V.<br />
23
<strong>Manifestación</strong> <strong>de</strong> <strong>Impacto</strong> <strong>Ambiental</strong> – <strong>Modalidad</strong> Particular<br />
Planta <strong>de</strong> almacenamiento para distribución <strong>de</strong> gas LP y estación <strong>de</strong> carburación para uso<br />
vehicular – Gas <strong>de</strong>l Atlántico – Tuxtepec, Oax.<br />
Figura II.9<br />
Diagrama <strong>de</strong> bloques <strong>de</strong> la operación <strong>de</strong> la estación <strong>de</strong> carburación<br />
Estudios <strong>de</strong> Planeación <strong>Ambiental</strong>, S.A. <strong>de</strong> C.V.<br />
24
<strong>Manifestación</strong> <strong>de</strong> <strong>Impacto</strong> <strong>Ambiental</strong> – <strong>Modalidad</strong> Particular<br />
Planta <strong>de</strong> almacenamiento para distribución <strong>de</strong> gas LP y estación <strong>de</strong> carburación para uso<br />
vehicular – Gas <strong>de</strong>l Atlántico – Tuxtepec, Oax.<br />
e) La totalidad <strong>de</strong> los servicios que se requieren para el <strong>de</strong>sarrollo <strong>de</strong> las<br />
operaciones y/o procesos industriales.<br />
La empresa requiere <strong>de</strong>:<br />
Energía eléctrica para la operación <strong>de</strong> bombas y compresores e iluminación<br />
Líneas telefónicas para comunicación<br />
Agua para servicios <strong>de</strong>l personal<br />
Drenaje para <strong>de</strong>scarga <strong>de</strong> aguas sanitarias<br />
Vialida<strong>de</strong>s pavimentadas para el movimiento <strong>de</strong> sus vehículos<br />
f) Indicar y explicar en forma breve, si el proceso que se preten<strong>de</strong> instalar en<br />
comparación con otros empleados en la actualidad, para elaborar los mismos<br />
productos, cuenta con innovaciones que permitan optimizar y/o reducir.<br />
No existen diferencias con las plantas <strong>de</strong> almacenamiento y distribución <strong>de</strong> gas LP<br />
existentes. Esta instalación cumplirá con los requerimientos establecidos para este tipo <strong>de</strong><br />
instalaciones en:<br />
Ley Reglamentaria <strong>de</strong>l artículo 27 Constitucional, en su ramo <strong>de</strong>l Petróleo.<br />
Reglamento <strong>de</strong> Gas Licuado <strong>de</strong> Petróleo<br />
Norma Oficial Mexicana NOM-001-SEDG-1996, “Plantas <strong>de</strong> Almacenamiento para<br />
Gas L. P., Diseño y Construcción”<br />
En el caso <strong>de</strong> la estación <strong>de</strong> carburación cumplirá con la<br />
Norma Oficial Mexicana NOM-003-SEDG-2004 “Estaciones <strong>de</strong> Gas L. P. para<br />
carburación - Diseño y Construcción”,<br />
g) I<strong>de</strong>ntificar en los Diagramas <strong>de</strong> Proceso, los puntos y equipos don<strong>de</strong> se<br />
generaran contaminantes al aire, agua y suelo, así como aquellos que son <strong>de</strong> mayor<br />
riesgo (<strong>de</strong>rrames, fugas, explosiones e incendio, entre otros).<br />
La figura II.10 y I.11 presentan los diagramas <strong>de</strong> bloques con los puntos <strong>de</strong> generación <strong>de</strong><br />
contaminantes o <strong>de</strong> presentación <strong>de</strong> riesgos, tanto para la operación <strong>de</strong>l tanque <strong>de</strong><br />
250,000 litros como para la estación <strong>de</strong> carburación.<br />
Estudios <strong>de</strong> Planeación <strong>Ambiental</strong>, S.A. <strong>de</strong> C.V.<br />
25
<strong>Manifestación</strong> <strong>de</strong> <strong>Impacto</strong> <strong>Ambiental</strong> – <strong>Modalidad</strong> Particular<br />
Planta <strong>de</strong> almacenamiento para distribución <strong>de</strong> gas LP y estación <strong>de</strong> carburación para uso<br />
vehicular – Gas <strong>de</strong>l Atlántico – Tuxtepec, Oax.<br />
Figura II.10<br />
Diagrama <strong>de</strong> bloques con puntos <strong>de</strong> emisión <strong>de</strong> contaminantes o <strong>de</strong> presentación<br />
<strong>de</strong> riesgos (tanque <strong>de</strong> almacenamiento <strong>de</strong> 250,000 litros)<br />
Estudios <strong>de</strong> Planeación <strong>Ambiental</strong>, S.A. <strong>de</strong> C.V.<br />
26
<strong>Manifestación</strong> <strong>de</strong> <strong>Impacto</strong> <strong>Ambiental</strong> – <strong>Modalidad</strong> Particular<br />
Planta <strong>de</strong> almacenamiento para distribución <strong>de</strong> gas LP y estación <strong>de</strong> carburación para uso<br />
vehicular – Gas <strong>de</strong>l Atlántico – Tuxtepec, Oax.<br />
Figura II.11<br />
Diagrama <strong>de</strong> bloques con puntos <strong>de</strong> emisión <strong>de</strong> contaminantes o <strong>de</strong> presentación<br />
<strong>de</strong> riesgos (estación <strong>de</strong> carburación)<br />
Estudios <strong>de</strong> Planeación <strong>Ambiental</strong>, S.A. <strong>de</strong> C.V.<br />
27
<strong>Manifestación</strong> <strong>de</strong> <strong>Impacto</strong> <strong>Ambiental</strong> – <strong>Modalidad</strong> Particular<br />
Planta <strong>de</strong> almacenamiento para distribución <strong>de</strong> gas LP y estación <strong>de</strong> carburación para uso<br />
vehicular – Gas <strong>de</strong>l Atlántico – Tuxtepec, Oax.<br />
h) Informar si contarán con sistemas para reutilizar el agua. En caso afirmativo<br />
<strong>de</strong>scríbase el sistema.<br />
El proyecto al no consumir agua excepto para servicios a los trabajadores no reutilizará<br />
sus aguas residuales<br />
i) Señalar si el proyecto incluye sistemas para la cogeneración y/o recuperación <strong>de</strong><br />
energía.<br />
No se incluyen en el proyecto sistemas <strong>de</strong> cogeneración o recuperación <strong>de</strong> energía.<br />
II.2.2 Programa general <strong>de</strong> trabajo<br />
La figura II.12 presenta el programa general <strong>de</strong>l proyecto.<br />
II.2.3 Preparación <strong>de</strong>l sitio<br />
Como se señaló, la instalación <strong>de</strong>l tanque <strong>de</strong> gas LP <strong>de</strong> 250,000 litros, así como la<br />
estación <strong>de</strong> carburación, objetos <strong>de</strong> este estudio, se llevarán a cabo en un predio don<strong>de</strong><br />
se está construyendo una bo<strong>de</strong>ga para cilindros portátiles <strong>de</strong> gas LP con sus<br />
instalaciones accesorias, ya autorizada a nivel estatal con el oficio resolutivo <strong>de</strong> impacto<br />
ambiental que se adjunta en el Anexo documental.<br />
Des<strong>de</strong> el punto <strong>de</strong> vista <strong>de</strong> competencia fe<strong>de</strong>ral, la instalación <strong>de</strong>l tanque <strong>de</strong> gas LP <strong>de</strong><br />
250,000 litros y las construcciones asociadas sólo requerirá la colocación <strong>de</strong>l tanque en<br />
sus bases, las instalaciones mecánicas y eléctricas <strong>de</strong>l tanque con el equipo accesorio<br />
(bombas, compresores) así como <strong>de</strong>talles <strong>de</strong> pintura, instalación <strong>de</strong> extintores, etc.<br />
La estación <strong>de</strong> carburación requerirá <strong>de</strong> la instalación <strong>de</strong>l tanque <strong>de</strong> 5,000 litros y los<br />
equipos accesorios requeridos para su operación (bomba, dispensario, etc)<br />
La figura II.13 presenta el arreglo general <strong>de</strong>l proyecto, señalándose la ubicación <strong>de</strong>l<br />
tanque objeto <strong>de</strong> esta manifestación, así como <strong>de</strong> la estación <strong>de</strong> carburación ya citada.<br />
II.2.4 Descripción <strong>de</strong> las obras y activida<strong>de</strong>s provisionales <strong>de</strong>l proyecto<br />
Tomando en cuenta que la instalación <strong>de</strong>l tanque se llevará a cabo en un predio don<strong>de</strong> ya<br />
se está construyendo la bo<strong>de</strong>ga <strong>de</strong> cilindros <strong>de</strong> gas LP, no se requieren obras<br />
provisionales para este proyecto.<br />
Estudios <strong>de</strong> Planeación <strong>Ambiental</strong>, S.A. <strong>de</strong> C.V.<br />
28
<strong>Manifestación</strong> <strong>de</strong> <strong>Impacto</strong> <strong>Ambiental</strong> – <strong>Modalidad</strong> Particular<br />
Planta <strong>de</strong> almacenamiento para distribución <strong>de</strong> gas LP y estación <strong>de</strong> carburación para uso<br />
vehicular – Gas <strong>de</strong>l Atlántico – Tuxtepec, Oax.<br />
Actividad<br />
Colocación <strong>de</strong>l tanque <strong>de</strong> 250,000 l<br />
Instalaciones mecánicas<br />
Instalaciones eléctricas<br />
Detalles finales<br />
Pruebas<br />
Operación comercial <strong>de</strong>l tanque <strong>de</strong> 250000<br />
Figura II.12<br />
Programa general <strong>de</strong> activida<strong>de</strong>s<br />
Colocación <strong>de</strong>l tanque <strong>de</strong> estación <strong>de</strong> carburación<br />
Instalaciones mecánicas<br />
Instalaciones eléctricas<br />
Detalles finales<br />
Pruebas<br />
Operación comercial estación <strong>de</strong> carburación<br />
Estudios <strong>de</strong> Planeación <strong>Ambiental</strong>, S.A. <strong>de</strong> C.V.<br />
Semanas<br />
1 2 3 4 5 6 7 8<br />
29
<strong>Manifestación</strong> <strong>de</strong> <strong>Impacto</strong> <strong>Ambiental</strong> – <strong>Modalidad</strong> Particular<br />
Planta <strong>de</strong> almacenamiento para distribución <strong>de</strong> gas LP y estación <strong>de</strong> carburación para uso<br />
vehicular – Gas <strong>de</strong>l Atlántico – Tuxtepec, Oax.<br />
Figura II.13<br />
Arreglo general <strong>de</strong> las instalaciones<br />
Estudios <strong>de</strong> Planeación <strong>Ambiental</strong>, S.A. <strong>de</strong> C.V.<br />
30
<strong>Manifestación</strong> <strong>de</strong> <strong>Impacto</strong> <strong>Ambiental</strong> – <strong>Modalidad</strong> Particular<br />
Planta <strong>de</strong> almacenamiento para distribución <strong>de</strong> gas LP y estación <strong>de</strong> carburación para uso<br />
vehicular – Gas <strong>de</strong>l Atlántico – Tuxtepec, Oax.<br />
II.2.5 Etapa <strong>de</strong> construcción<br />
La etapa <strong>de</strong> construcción <strong>de</strong>l proyecto <strong>de</strong> interés consistirá fundamentalmente, para la<br />
planta <strong>de</strong> almacenamiento y distribución <strong>de</strong> gas LP (tanque <strong>de</strong> 250,000 litros) en la<br />
colocación <strong>de</strong>l tanque sobre las bases <strong>de</strong> cimentación <strong>de</strong>l mismo y sus instalaciones<br />
accesorias, <strong>de</strong> igual forma incluye la instalación <strong>de</strong>l tanque con sus equipos accesorios, y<br />
para la estación <strong>de</strong> carburación en la colocación <strong>de</strong>l tanque <strong>de</strong> 5,000 litros y sus equipos<br />
accesorios.<br />
Con objeto <strong>de</strong> situar el proyecto <strong>de</strong> instalación <strong>de</strong>l tanque en el contexto <strong>de</strong> las<br />
instalaciones civiles <strong>de</strong> la planta, se presenta a continuación la <strong>de</strong>scripción <strong>de</strong> estas obras<br />
civiles, <strong>de</strong> competencia estatal, cuyos planos se presentan en las figuras II.14 a II.20,<br />
actualmente en proceso <strong>de</strong> construcción (figura II.21).<br />
Urbanización.<br />
Todas las áreas <strong>de</strong>stinadas para la circulación interior <strong>de</strong> los vehículos contarán con<br />
terminación asfaltada, con las pendientes apropiadas para <strong>de</strong>salojar las aguas pluviales,<br />
el piso <strong>de</strong>ntro <strong>de</strong> la zona <strong>de</strong> almacenamiento tendrá como acabado adoquín y contará con<br />
un <strong>de</strong>clive <strong>de</strong>l 2% apropiado para el <strong>de</strong>salojo <strong>de</strong> las aguas <strong>de</strong> lluvia. Todas las <strong>de</strong>más<br />
áreas libres <strong>de</strong> la Planta permanecen limpias y <strong>de</strong>spejadas <strong>de</strong> todo tipo <strong>de</strong> materiales<br />
combustibles, así como <strong>de</strong> objetos ajenos a la operación <strong>de</strong> la Planta.<br />
Por el lado Suroeste <strong>de</strong> la Planta se contará con un acceso <strong>de</strong> 7.00 metros <strong>de</strong> ancho,<br />
usados para entrada y salida <strong>de</strong> los vehículos propiedad <strong>de</strong> la empresa, así mismo se<br />
contará con una salida <strong>de</strong> emergencia para personas y vehículos <strong>de</strong> 7.00 metros <strong>de</strong><br />
ancho.<br />
La estación <strong>de</strong> carburación contará con acceso <strong>de</strong> piso <strong>de</strong> pavimento que permite el<br />
transito seguro <strong>de</strong> vehículos.<br />
Por la estación no cruzarán líneas eléctricas <strong>de</strong> alta tensión, ni tuberías <strong>de</strong> conducción <strong>de</strong><br />
hidrocarburos ajenas a la estación, ya sean aéreas o por ductos bajo tierra.<br />
La estación contará con carriles <strong>de</strong> aceleración y <strong>de</strong>saceleración.<br />
El área <strong>de</strong> la estación contará con las pendientes y drenajes a<strong>de</strong>cuados para el <strong>de</strong>salojo<br />
<strong>de</strong> aguas pluviales.<br />
En las zonas <strong>de</strong> circulación, contará con terminación <strong>de</strong> piso <strong>de</strong> pavimento y amplitud<br />
suficiente para el fácil y seguro movimiento <strong>de</strong> vehículos y personas.<br />
Estudios <strong>de</strong> Planeación <strong>Ambiental</strong>, S.A. <strong>de</strong> C.V.<br />
31
<strong>Manifestación</strong> <strong>de</strong> <strong>Impacto</strong> <strong>Ambiental</strong> – <strong>Modalidad</strong> Particular<br />
Planta <strong>de</strong> almacenamiento para distribución <strong>de</strong> gas LP y estación <strong>de</strong> carburación para uso<br />
vehicular – Gas <strong>de</strong>l Atlántico – Tuxtepec, Oax.<br />
Figura II.14<br />
Obras civiles en la zona <strong>de</strong>l tanque <strong>de</strong> 250,000 litros<br />
Estudios <strong>de</strong> Planeación <strong>Ambiental</strong>, S.A. <strong>de</strong> C.V.<br />
32
<strong>Manifestación</strong> <strong>de</strong> <strong>Impacto</strong> <strong>Ambiental</strong> – <strong>Modalidad</strong> Particular<br />
Planta <strong>de</strong> almacenamiento para distribución <strong>de</strong> gas LP y estación <strong>de</strong> carburación para uso<br />
vehicular – Gas <strong>de</strong>l Atlántico – Tuxtepec, Oax.<br />
Figura II.15<br />
Obras civiles en el muelle <strong>de</strong> llenado<br />
Estudios <strong>de</strong> Planeación <strong>Ambiental</strong>, S.A. <strong>de</strong> C.V.<br />
33
<strong>Manifestación</strong> <strong>de</strong> <strong>Impacto</strong> <strong>Ambiental</strong> – <strong>Modalidad</strong> Particular<br />
Planta <strong>de</strong> almacenamiento para distribución <strong>de</strong> gas LP y estación <strong>de</strong> carburación para uso<br />
vehicular – Gas <strong>de</strong>l Atlántico – Tuxtepec, Oax.<br />
Figura II.16<br />
Obras civiles en el muelle <strong>de</strong> jaulas<br />
Estudios <strong>de</strong> Planeación <strong>Ambiental</strong>, S.A. <strong>de</strong> C.V.<br />
34
<strong>Manifestación</strong> <strong>de</strong> <strong>Impacto</strong> <strong>Ambiental</strong> – <strong>Modalidad</strong> Particular<br />
Planta <strong>de</strong> almacenamiento para distribución <strong>de</strong> gas LP y estación <strong>de</strong> carburación para uso<br />
vehicular – Gas <strong>de</strong>l Atlántico – Tuxtepec, Oax.<br />
Figura II.17<br />
Obras civiles en oficinas<br />
Estudios <strong>de</strong> Planeación <strong>Ambiental</strong>, S.A. <strong>de</strong> C.V.<br />
35
<strong>Manifestación</strong> <strong>de</strong> <strong>Impacto</strong> <strong>Ambiental</strong> – <strong>Modalidad</strong> Particular<br />
Planta <strong>de</strong> almacenamiento para distribución <strong>de</strong> gas LP y estación <strong>de</strong> carburación para uso<br />
vehicular – Gas <strong>de</strong>l Atlántico – Tuxtepec, Oax.<br />
Figura II.18<br />
Instalaciones sanitarias y fosa séptica principal<br />
Estudios <strong>de</strong> Planeación <strong>Ambiental</strong>, S.A. <strong>de</strong> C.V.<br />
36
<strong>Manifestación</strong> <strong>de</strong> <strong>Impacto</strong> <strong>Ambiental</strong> – <strong>Modalidad</strong> Particular<br />
Planta <strong>de</strong> almacenamiento para distribución <strong>de</strong> gas LP y estación <strong>de</strong> carburación para uso<br />
vehicular – Gas <strong>de</strong>l Atlántico – Tuxtepec, Oax.<br />
Figura II.19<br />
Obras civiles <strong>de</strong> la estación <strong>de</strong> carburación<br />
Estudios <strong>de</strong> Planeación <strong>Ambiental</strong>, S.A. <strong>de</strong> C.V.<br />
37
<strong>Manifestación</strong> <strong>de</strong> <strong>Impacto</strong> <strong>Ambiental</strong> – <strong>Modalidad</strong> Particular<br />
Planta <strong>de</strong> almacenamiento para distribución <strong>de</strong> gas LP y estación <strong>de</strong> carburación para uso<br />
vehicular – Gas <strong>de</strong>l Atlántico – Tuxtepec, Oax.<br />
Figura II.20<br />
Instalación hidrosanitaria <strong>de</strong> la estación <strong>de</strong> carburación<br />
Estudios <strong>de</strong> Planeación <strong>Ambiental</strong>, S.A. <strong>de</strong> C.V.<br />
38
<strong>Manifestación</strong> <strong>de</strong> <strong>Impacto</strong> <strong>Ambiental</strong> – <strong>Modalidad</strong> Particular<br />
Planta <strong>de</strong> almacenamiento para distribución <strong>de</strong> gas LP y estación <strong>de</strong> carburación para uso<br />
vehicular – Gas <strong>de</strong>l Atlántico – Tuxtepec, Oax.<br />
Figura II.21<br />
Estado actual <strong>de</strong> las obras autorizadas a nivel estatal<br />
Estudios <strong>de</strong> Planeación <strong>Ambiental</strong>, S.A. <strong>de</strong> C.V.<br />
39
<strong>Manifestación</strong> <strong>de</strong> <strong>Impacto</strong> <strong>Ambiental</strong> – <strong>Modalidad</strong> Particular<br />
Planta <strong>de</strong> almacenamiento para distribución <strong>de</strong> gas LP y estación <strong>de</strong> carburación para uso<br />
vehicular – Gas <strong>de</strong>l Atlántico – Tuxtepec, Oax.<br />
El terreno se tendrá limitado por encontrarse colindando con construcciones en su<br />
perímetro Norte y Oeste con muro <strong>de</strong> block <strong>de</strong> 3.35 m. <strong>de</strong> altura, en el lin<strong>de</strong>ro Sur y Este<br />
se encuentra <strong>de</strong>limitado sin construcciones por pintura <strong>de</strong> esmalte aplicada en piso, en el<br />
lin<strong>de</strong>ro Sur tiene libre acceso para los vehículos que requieran carburar.<br />
La estación contará con entrada y salida <strong>de</strong> vehículos ambas se encontrarán por el lin<strong>de</strong>ro<br />
Sur, el cual está libre <strong>de</strong> barreras para los vehículos que ingresarán a carburar. El acceso<br />
para personas es parte integral <strong>de</strong> la entrada para vehículos<br />
La <strong>de</strong>limitación perimetral <strong>de</strong> la zona <strong>de</strong> almacenamiento será con malla tipo ciclónica <strong>de</strong><br />
2.00 m. <strong>de</strong> altura en sus lados Norte y Este; en los lados Oeste y Sur tendrá muro <strong>de</strong><br />
block <strong>de</strong> 3.35 m. , evitando el paso a personas ajenas a la Estación.<br />
La zona <strong>de</strong> almacenamiento contará con dos accesos <strong>de</strong> 0.90 m. <strong>de</strong> ancho y 2.00 m. <strong>de</strong><br />
alto, serán hechos <strong>de</strong> malla ciclónica.<br />
Edificios y cobertizos.<br />
Las construcciones <strong>de</strong>stinadas para las oficinas generales, vigilancia, servicio sanitario<br />
para el personal administrativo y el tablero eléctrico se localizarán por el lin<strong>de</strong>ro suroeste<br />
<strong>de</strong>l terreno <strong>de</strong> la planta; los materiales con que estarán construidos serán en su totalidad<br />
incombustibles, ya que su techo será <strong>de</strong> losa <strong>de</strong> concreto, pare<strong>de</strong>s <strong>de</strong> block y cemento<br />
con puertas y ventanas metálicas.<br />
Estacionamiento y taller para reparación <strong>de</strong> vehículos.<br />
a) Estacionamiento:<br />
Las zonas <strong>de</strong>stinadas para el estacionamiento interior <strong>de</strong> los vehículos repartidores,<br />
estarán ubicados <strong>de</strong> tal forma que la entrada o salida <strong>de</strong> cualquier vehículo a estacionarse<br />
no interfiera con la libre circulación <strong>de</strong> los <strong>de</strong>más ni afecte a los ya estacionados. El piso<br />
será asfaltado y contará con la pendiente a<strong>de</strong>cuada para evitar el estancamiento <strong>de</strong><br />
aguas <strong>de</strong> lluvia, esta Planta contará con áreas <strong>de</strong> circulación, las cuales se señalan en el<br />
plano anexo.<br />
La estación <strong>de</strong> carburación no contará con estacionamientos adicionales.<br />
b). Talleres:<br />
Esta Planta contará con taller <strong>de</strong> servicio mecánico para la reparación menor <strong>de</strong> los<br />
vehículos propiedad <strong>de</strong> la empresa, efectuándose sólo las reparaciones que no implican<br />
la generación <strong>de</strong> chispa, y estará ubicado por el lin<strong>de</strong>ro Suroeste <strong>de</strong> la planta.<br />
La estación <strong>de</strong> carburación no contará con taller para reparación <strong>de</strong> vehículos.<br />
Estudios <strong>de</strong> Planeación <strong>Ambiental</strong>, S.A. <strong>de</strong> C.V.<br />
40
<strong>Manifestación</strong> <strong>de</strong> <strong>Impacto</strong> <strong>Ambiental</strong> – <strong>Modalidad</strong> Particular<br />
Planta <strong>de</strong> almacenamiento para distribución <strong>de</strong> gas LP y estación <strong>de</strong> carburación para uso<br />
vehicular – Gas <strong>de</strong>l Atlántico – Tuxtepec, Oax.<br />
Servicios sanitarios.<br />
En las construcciones <strong>de</strong>stinadas para los servicios sanitarios para el personal <strong>de</strong> portátil<br />
y estacionario se contará para estos trabajadores con los siguientes accesorios <strong>de</strong> baño:<br />
cuatro rega<strong>de</strong>ras, cuatro inodoros, tres lavabos y un mingitorio múltiple. Estará construido<br />
con materiales incombustibles, siendo su techo <strong>de</strong> losa maciza <strong>de</strong> concreto reforzado con<br />
espesor <strong>de</strong> 12 cm. con pare<strong>de</strong>s <strong>de</strong> block y aplanado <strong>de</strong> cemento, con ventanas metálicas.<br />
Para el servicio <strong>de</strong>l personal <strong>de</strong> oficinas, se contará con servicio sanitario en el interior <strong>de</strong><br />
las mismas, dividiendo estos para damas y caballeros, que constarán: En el <strong>de</strong> damas un<br />
inodoro y un lavabo, en el <strong>de</strong> caballeros un inodoro, un lavabo y un mingitorio.<br />
Los servicios sanitarios quedarán <strong>de</strong>ntro <strong>de</strong> la misma construcción <strong>de</strong>stinada a las<br />
oficinas.<br />
Las construcciones <strong>de</strong>stinadas para servicio sanitario <strong>de</strong> la estación <strong>de</strong> carburación, se<br />
localizan por el lin<strong>de</strong>ro Oeste <strong>de</strong>l terreno general <strong>de</strong> la estación <strong>de</strong> gas, L. P., los<br />
materiales con que será construida son en su totalidad incombustibles: losa <strong>de</strong> concreto,<br />
muros <strong>de</strong> block, ventanas y puertas metálicas.<br />
El drenaje <strong>de</strong> aguas negras estará conectado por medio <strong>de</strong> tubos <strong>de</strong> PVC <strong>de</strong> 152 mm. <strong>de</strong><br />
diámetro, con una pendiente <strong>de</strong>l 2%, la cual <strong>de</strong>sahogará en la fosas séptica que se<br />
instalar en el predio.<br />
La construcción <strong>de</strong> los servicios sanitarios cumplirá con la reglamentación aplicable en la<br />
materia.<br />
Zona <strong>de</strong> almacenamiento.<br />
a). Esta Planta contará con un tanque <strong>de</strong> almacenamiento, <strong>de</strong> tipo intemperie cilíndrico<br />
horizontal, especial para contener Gas L. P., objeto <strong>de</strong> esta manifestación, el cual se<br />
localizará <strong>de</strong> tal manera que cumpla con las distancias mínimas que especifican la<br />
Norma-001-SEDG-1996<br />
b). Se tendrá montado sobre bases <strong>de</strong> concreto, <strong>de</strong> tal forma que pueda <strong>de</strong>sarrollar<br />
libremente sus movimientos <strong>de</strong> contracción y dilatación.<br />
c). Se contará con una zona <strong>de</strong> protección perimetral consistirá <strong>de</strong> muretes <strong>de</strong> concreto<br />
armado <strong>de</strong> 0.70 metros <strong>de</strong> altura al NPT y 0.20 m. <strong>de</strong> espesor.<br />
d). El recipiente tendrá una altura 2.40 metros, medida <strong>de</strong> su parte inferior a nivel <strong>de</strong>l piso<br />
terminado <strong>de</strong> la zona <strong>de</strong> almacenamiento.<br />
Estudios <strong>de</strong> Planeación <strong>Ambiental</strong>, S.A. <strong>de</strong> C.V.<br />
41
<strong>Manifestación</strong> <strong>de</strong> <strong>Impacto</strong> <strong>Ambiental</strong> – <strong>Modalidad</strong> Particular<br />
Planta <strong>de</strong> almacenamiento para distribución <strong>de</strong> gas LP y estación <strong>de</strong> carburación para uso<br />
vehicular – Gas <strong>de</strong>l Atlántico – Tuxtepec, Oax.<br />
e). Se contará con dos escaleras metálicas con pasarela para tener acceso a la lectura <strong>de</strong><br />
los instrumentos <strong>de</strong> medición y para mantenimiento <strong>de</strong> los accesorios <strong>de</strong>l tanque.<br />
La estación <strong>de</strong> carburación contará con un tanque <strong>de</strong> almacenamiento <strong>de</strong> 5,000 litros,<br />
diseñándose su ubicación <strong>de</strong> acuerdo con la Norma Oficial Mexicana NOM-003-SEDG-<br />
2004 “Estaciones <strong>de</strong> Gas L. P. para carburación - Diseño y Construcción”, cumpliendo con<br />
las distancias mínimas establecidas en ella.<br />
Dicho tanque estará soportado por patas diseñadas por el fabricante, ancladas a la losa<br />
<strong>de</strong> concreto reforzado.<br />
La protección contra transito vehicular será con postes <strong>de</strong> concreto armado <strong>de</strong> 0.20 x 0.20<br />
m y altura <strong>de</strong> 0.70 m. sobre el nivel <strong>de</strong> piso terminado e hincado a una profundidad <strong>de</strong><br />
0.90 m teniendo una longitud total <strong>de</strong> 1.60 m y espaciados no más <strong>de</strong> 1.00 m entre caras<br />
interiores, colocados perimetralmente en la zona <strong>de</strong> almacenamiento en los lin<strong>de</strong>ros Norte<br />
y Este, a<strong>de</strong>más <strong>de</strong> muro <strong>de</strong> block <strong>de</strong> 0.15 x 0.20 x 0.40 m. <strong>de</strong> 3.35 m. <strong>de</strong> altura, colocado<br />
en el perímetro Oeste y Sur <strong>de</strong> la zona <strong>de</strong> almacenamiento, los cuales protegerán al<br />
recipiente <strong>de</strong> almacenamiento, bomba, tuberías y la parte inferior <strong>de</strong> la estructura <strong>de</strong>l<br />
recipiente. Habrá protecciones hechas por tubos <strong>de</strong> acero al carbón cédula 40 con costura<br />
en “u” <strong>de</strong> 101.6 mm (4”) <strong>de</strong> diámetro, <strong>de</strong> 1.00 m. <strong>de</strong> alto por 1.00 m. <strong>de</strong> ancho e hincados<br />
a una profundidad <strong>de</strong> 0.90 m, en el lugar don<strong>de</strong> se ubicará el <strong>de</strong>spachador (medidor<br />
volumétrico), colocadas en los lados que enfrentan el sentido <strong>de</strong> la circulación.<br />
Muelle <strong>de</strong> llenado.<br />
El muelle <strong>de</strong> llenado se localizará por el lado Oeste <strong>de</strong>l tanque <strong>de</strong> almacenamiento y a<br />
una distancia <strong>de</strong> 6.50 metros <strong>de</strong> la tangencia <strong>de</strong>l tanque. Estará construido en su totalidad<br />
con materiales incombustibles; siendo su techo <strong>de</strong> lámina galvanizada sobre una<br />
estructura metálica y soportada por columnas <strong>de</strong> acero; su piso será relleno <strong>de</strong> tepetate<br />
con terminación <strong>de</strong> concreto. El muelle contará con una protección <strong>de</strong> hule <strong>de</strong> llanta<br />
(soportado por canal <strong>de</strong> 6” y PTR 2”x2” soldados a un ángulo ahogado <strong>de</strong> ¼” x 3”<br />
ahogado en el bor<strong>de</strong> <strong>de</strong>l muelle) para el impacto <strong>de</strong> las unida<strong>de</strong>s y así evitar chispas.<br />
Sus dimensiones serán las siguientes:<br />
Largo total: 14.50 m.<br />
Ancho: 8.50 m<br />
Altura <strong>de</strong>l piso a plataforma: 1.20 m.<br />
Altura plataforma a techo : 2.90 m<br />
Estudios <strong>de</strong> Planeación <strong>Ambiental</strong>, S.A. <strong>de</strong> C.V.<br />
42
<strong>Manifestación</strong> <strong>de</strong> <strong>Impacto</strong> <strong>Ambiental</strong> – <strong>Modalidad</strong> Particular<br />
Planta <strong>de</strong> almacenamiento para distribución <strong>de</strong> gas LP y estación <strong>de</strong> carburación para uso<br />
vehicular – Gas <strong>de</strong>l Atlántico – Tuxtepec, Oax.<br />
Superficie 123.25 m 2<br />
En el caso <strong>de</strong> la estación <strong>de</strong> carburación, la bomba <strong>de</strong> almacenamiento estará instalada<br />
<strong>de</strong>ntro <strong>de</strong> la zona <strong>de</strong> protección <strong>de</strong>l tanque <strong>de</strong> almacenamiento.<br />
La bomba junto con su motor, estará cimentada a una base metálica, la que a su vez<br />
estará fija por medio <strong>de</strong> tornillos anclados a la plancha <strong>de</strong> concreto.<br />
El motor eléctrico acoplado a la bomba será el apropiado <strong>de</strong> 3 HP para operar en<br />
atmósferas <strong>de</strong> vapores combustibles y contará con interruptor automático <strong>de</strong> sobrecarga,<br />
a<strong>de</strong>más se encontrará conectado al sistema general <strong>de</strong> “tierra”.<br />
Se contará con una isleta <strong>de</strong> suministro con un gabinete, el cual contendrá un medidor<br />
TUTHILL <strong>de</strong> 25 mm. (1”) <strong>de</strong> entrada y salida, conectado a un sistema <strong>de</strong> control<br />
electrónico digital <strong>de</strong> lectura e impresión para llenar una unidad, este medidor volumétrico<br />
controlará el abastecimiento <strong>de</strong> Gas L.P., a tanques montados permanentemente en<br />
vehículos que usen este producto como carburante.<br />
Descripción <strong>de</strong>l proyecto <strong>de</strong> interés (instalación <strong>de</strong>l tanque <strong>de</strong> gas LP <strong>de</strong> 250,000<br />
litros <strong>de</strong> capacidad y la instalación <strong>de</strong>l tanque <strong>de</strong> 5,000 litros <strong>de</strong> gas LP para la<br />
estación <strong>de</strong> carburación):<br />
a) Esta Planta contará con un tanque <strong>de</strong> almacenamiento <strong>de</strong>l tipo intemperie cilíndrico<br />
horizontal, especiales para contener Gas L.P. el cual se localizará <strong>de</strong> tal manera que<br />
cumplirá con las distancias mínimas reglamentarias.<br />
b) Se tendrá montado sobre bases <strong>de</strong> concreto, <strong>de</strong> tal forma que pueda <strong>de</strong>sarrollar<br />
libremente sus movimientos <strong>de</strong> contracción y dilatación, entre la placa <strong>de</strong> refuerzo y la<br />
base, se utilizará material impermeabilizante para minimizar los efectos <strong>de</strong> corrosión por<br />
humedad.<br />
c) Contará con una zona <strong>de</strong> protección consistente en muretes <strong>de</strong> concreto <strong>de</strong> 0.70<br />
metros <strong>de</strong> altura al NPT.<br />
d) El tanque tendrá una altura <strong>de</strong> 2.40 metros, medida <strong>de</strong> la parte inferior <strong>de</strong>l mismo al<br />
nivel <strong>de</strong> piso terminado.<br />
e) Al costado <strong>de</strong>l tanque se tendrá una escalera metálica para tener acceso a la parte<br />
superior <strong>de</strong> los casquetes para dar medición a los instrumentos que se instalarán, se<br />
tendrá una pasarela para dar servicio a las válvulas <strong>de</strong> relevo <strong>de</strong> presión.<br />
Estudios <strong>de</strong> Planeación <strong>Ambiental</strong>, S.A. <strong>de</strong> C.V.<br />
43
<strong>Manifestación</strong> <strong>de</strong> <strong>Impacto</strong> <strong>Ambiental</strong> – <strong>Modalidad</strong> Particular<br />
Planta <strong>de</strong> almacenamiento para distribución <strong>de</strong> gas LP y estación <strong>de</strong> carburación para uso<br />
vehicular – Gas <strong>de</strong>l Atlántico – Tuxtepec, Oax.<br />
f) El tanque, escalera y pasarela metálica, contarán con una protección para la corrosión<br />
<strong>de</strong> un primario epóxico catalizador tipo R.P. 680.<br />
g) El tanque contará con las siguientes características:<br />
Marca: TATSA<br />
Norma <strong>de</strong> fabricación NOM-021/2-SCFI-1993<br />
Capacidad litros agua 250, 000 litros agua<br />
Año <strong>de</strong> fabricación En fabricación<br />
Diámetro exterior 365.7 cm<br />
Longitud total 2,545 cm<br />
Presión <strong>de</strong> trabajo 14.00 Kg/cm2<br />
Factor <strong>de</strong> seguridad 4<br />
Forma <strong>de</strong> las cabezas Semi esféricas<br />
Eficiencia soldaduras 100 %<br />
Espesor lámina cabezas 10.4 mm.<br />
Material lámina cabezas SA-612<br />
Espesor lámina cuerpo 18.00 mm.<br />
Material lámina cuerpo SA-612<br />
Coples 210 Kg./cm2<br />
No. <strong>de</strong> serie En fabricación<br />
Tara 41,330 Kg.<br />
Las bases <strong>de</strong>l tanque han sido diseñadas para garantizar un hundimiento uniforme en<br />
caso <strong>de</strong> presentarse, para ello se colocarán pilotes, con dados en la parte superior, los<br />
cuales servirán a su vez como punto <strong>de</strong> unión entre la trabe longitudinal y transversales,<br />
que serán las responsables para lograr un comportamiento uniforme en caso <strong>de</strong><br />
hundimiento.<br />
Los parámetros <strong>de</strong> resistencia al esfuerzo cortante se obtuvieron en base a los son<strong>de</strong>os<br />
<strong>de</strong>l estudio <strong>de</strong> mecánica <strong>de</strong> suelos realizado por PEP Ingeniería <strong>de</strong> suelos S.A. <strong>de</strong> C.V.;<br />
nos muestra que a una profundidad <strong>de</strong> 14.00 m se tiene una resistencia <strong>de</strong> 25 Ton/m 2<br />
Las cargas se encontrarán concentradas básicamente en el soporte <strong>de</strong>l tanque por ser<br />
consi<strong>de</strong>rados como apoyos simples <strong>de</strong>l sistema teniendo como única función la <strong>de</strong><br />
mantener unida la estructura rígidamente, ya que serán los elementos tensores <strong>de</strong>l<br />
sistema y con eso lograr un hundimiento uniforme para eliminar los momentos.<br />
Estudios <strong>de</strong> Planeación <strong>Ambiental</strong>, S.A. <strong>de</strong> C.V.<br />
44
<strong>Manifestación</strong> <strong>de</strong> <strong>Impacto</strong> <strong>Ambiental</strong> – <strong>Modalidad</strong> Particular<br />
Planta <strong>de</strong> almacenamiento para distribución <strong>de</strong> gas LP y estación <strong>de</strong> carburación para uso<br />
vehicular – Gas <strong>de</strong>l Atlántico – Tuxtepec, Oax.<br />
En vista <strong>de</strong> la estructura que componen las capas <strong>de</strong> apoyo <strong>de</strong>l subsuelo y consi<strong>de</strong>rando<br />
la prepon<strong>de</strong>rancia <strong>de</strong> los diferentes materiales, al análisis <strong>de</strong> la capacidad <strong>de</strong> carga se<br />
realizó <strong>de</strong> tipo friccionante.<br />
Las dimensiones <strong>de</strong> los elementos señalados son:<br />
Elemento No Largo Ancho Espesor<br />
Trabe longitudinal: 1 16.40 m 0.50 m 1.20 m<br />
Trabes transversales: 2 2.13 m 0.50 m 1.20 m<br />
Dados: 2 1.40 m 1.40 m 1.20 m<br />
Pilotes: 2 14.00 m 1.20 m 0.80 m<br />
Por lo tanto, los pilotes se ubicarán exactamente por <strong>de</strong>bajo <strong>de</strong> los soportes <strong>de</strong> los<br />
tanques con una carga uniforme, distribuida sobre sus bases, siendo estas los<br />
responsables principales <strong>de</strong> la sustentación <strong>de</strong>l sistema.<br />
En el caso <strong>de</strong> la estación <strong>de</strong> carburación, el equipo y accesorios que se utilizarán para el<br />
almacenamiento y el trasiego <strong>de</strong> Gas L.P, serán <strong>de</strong> acuerdo a las características<br />
requeridas por la norma vigente.<br />
La Estación, contará con un recipiente para almacenamiento <strong>de</strong> Gas L.P. tipo intemperie,<br />
horizontal, con una capacidad <strong>de</strong> almacenamiento <strong>de</strong> 5,000 litros al 100% agua.<br />
El recipiente será <strong>de</strong> tipo horizontal y contará con bases metálicas diseñadas por el<br />
fabricante <strong>de</strong>l mismo (Tatsa).<br />
El tanque estará i<strong>de</strong>ntificado mediante una placa legible proveniente <strong>de</strong> fábrica, indicando<br />
la fecha <strong>de</strong> fabricación, serie y espesores <strong>de</strong>l recipiente. La placa queda firmemente<br />
adherida al recipiente.<br />
La distancia <strong>de</strong>l fondo <strong>de</strong>l recipiente tipo intemperie <strong>de</strong> 5000 L. <strong>de</strong> agua al 100% al piso<br />
terminado <strong>de</strong> la zona <strong>de</strong> almacenamiento se encuentra a una altura <strong>de</strong> 1.00 m., cuando la<br />
mínima aceptable es <strong>de</strong>l 0.70 m.<br />
Los datos <strong>de</strong>l tanque son:<br />
Caracteristicas <strong>de</strong>l tanque<br />
Fabricante TATSA<br />
Según Norma: NOM-021/3-SCFI-1993<br />
Capacidad l. agua: 5000<br />
Año <strong>de</strong> fabricación: 09 / 02<br />
Estudios <strong>de</strong> Planeación <strong>Ambiental</strong>, S.A. <strong>de</strong> C.V.<br />
45
<strong>Manifestación</strong> <strong>de</strong> <strong>Impacto</strong> <strong>Ambiental</strong> – <strong>Modalidad</strong> Particular<br />
Planta <strong>de</strong> almacenamiento para distribución <strong>de</strong> gas LP y estación <strong>de</strong> carburación para uso<br />
vehicular – Gas <strong>de</strong>l Atlántico – Tuxtepec, Oax.<br />
Diámetro exterior: 118.4 cm<br />
Longitud total: 476.5 cm<br />
Presión <strong>de</strong> trabajo: 14.00 Kgf/cm²<br />
Factor <strong>de</strong> seguridad: 4<br />
Forma <strong>de</strong> las cabezas: Semielíptica<br />
Eficiencia: 100 %<br />
Espesor lámina cabezas: 5.56 mm<br />
Espesor lámina cuerpo: 5.51 mm<br />
Coples: 210 Kg/cm²<br />
No. De Serie: V-1127<br />
Tara: 886.1 kg<br />
El recipiente <strong>de</strong> almacenamiento cuenta con:<br />
Una válvula <strong>de</strong> seguridad, marca Rego mo<strong>de</strong>lo 3132 G <strong>de</strong> 32 mm. (1 ¼”) <strong>de</strong> diámetro.<br />
Una válvula <strong>de</strong> llenado tipo doble check, para gas líquido marca Rego mo<strong>de</strong>lo 7579C<br />
<strong>de</strong> 32 mm. (1 ¼”) <strong>de</strong> diámetro.<br />
Un indicador <strong>de</strong> nivel, tipo flotador para nivel <strong>de</strong> gas líquido marca Rochester <strong>de</strong> 32<br />
mm.<br />
(1 ¼”) <strong>de</strong> diámetro.<br />
Los coples <strong>de</strong>l recipiente con diámetro interior mayor a 6.40 mm se equipan con:<br />
Una válvula <strong>de</strong> exceso <strong>de</strong> flujo para gas líquido marca Rego mo<strong>de</strong>lo A3292C <strong>de</strong> 51<br />
mm. (2”) <strong>de</strong> diámetro, con capacidad <strong>de</strong> 122 G.P.M.<br />
Una válvula check <strong>de</strong> no retroceso para retorno <strong>de</strong> gas liquido marca Rego mo<strong>de</strong>lo<br />
A3176 <strong>de</strong> 19 mm. (3/4”) <strong>de</strong> diámetro.<br />
Una válvula <strong>de</strong> retorno <strong>de</strong> vapores marca Rego mo<strong>de</strong>lo 7573A <strong>de</strong> 19 mm. (3/4”) <strong>de</strong><br />
diámetro.<br />
Una válvula <strong>de</strong> servicio con máximo llenado 9101 D11.1<br />
Una válvula exceso <strong>de</strong> flujo para retorno <strong>de</strong> gas vapor marca Rego mo<strong>de</strong>lo A3146 <strong>de</strong><br />
19 mm. (3/4 “) <strong>de</strong> diámetro.<br />
Una válvula exceso <strong>de</strong> flujo para drenado marca Rego mo<strong>de</strong>lo A3272G <strong>de</strong> 19 mm.<br />
(3/4 “) <strong>de</strong> diámetro, 20 G.P.M.<br />
Estas válvulas por ser elementos in<strong>de</strong>pendientes están seguidas por una válvula <strong>de</strong> cierre<br />
Estudios <strong>de</strong> Planeación <strong>Ambiental</strong>, S.A. <strong>de</strong> C.V.<br />
46
<strong>Manifestación</strong> <strong>de</strong> <strong>Impacto</strong> <strong>Ambiental</strong> – <strong>Modalidad</strong> Particular<br />
Planta <strong>de</strong> almacenamiento para distribución <strong>de</strong> gas LP y estación <strong>de</strong> carburación para uso<br />
vehicular – Gas <strong>de</strong>l Atlántico – Tuxtepec, Oax.<br />
<strong>de</strong> acción manual <strong>de</strong>spués <strong>de</strong> ellas, según su diámetro.<br />
Las válvulas <strong>de</strong> relevo <strong>de</strong> presión son asignadas por el fabricante.<br />
El recipiente <strong>de</strong> almacenamiento no tiene línea <strong>de</strong> <strong>de</strong>sfogue.<br />
Para facilitar la lectura <strong>de</strong> los instrumentos <strong>de</strong> medición <strong>de</strong> indicación local <strong>de</strong>l recipiente<br />
<strong>de</strong> almacenamiento, se contará con una escalera, integrada al tanque <strong>de</strong><br />
almacenamiento, fabricada por estructura metálica.<br />
Distancias mínimas <strong>de</strong> diseño.<br />
Las distancias <strong>de</strong> seguridad en la planta (entre paréntesis se señalan los mínimos <strong>de</strong><br />
norma), son las siguientes:<br />
a) Del tanque <strong>de</strong> almacenamiento más cercano a:<br />
Bardas límite <strong>de</strong>l predio <strong>de</strong> la planta (15,00 m) 15.96 m<br />
Llena<strong>de</strong>ras <strong>de</strong> recipientes portátiles (6,50 m) 7.15 m<br />
Muelle <strong>de</strong> llenado (6,00 m) 6.50 m<br />
Oficinas o bo<strong>de</strong>gas (15,00 m) 41.61 m<br />
Piso terminado (1,50 m) 2.40 m.<br />
Talleres (25.00 m) 62.46 m.<br />
Toma <strong>de</strong> recepción (5.00 m) 11.24 m.<br />
Toma <strong>de</strong> suministro (5.00 m) 5.06 m.<br />
Vegetación <strong>de</strong> ornato (15.00 m) 41.61 m<br />
Zona <strong>de</strong> protección a tanques <strong>de</strong> almacenamiento (2.00 m) 2.59 m<br />
b) De llena<strong>de</strong>ras <strong>de</strong> recipientes a:<br />
Lin<strong>de</strong>ro propio <strong>de</strong> la planta. (15,00 m) 27.02 m<br />
Oficinas o bo<strong>de</strong>gas propias <strong>de</strong> la planta. (15,00 m) 34.41 m<br />
Tomas <strong>de</strong> suministro. (6,00 m) 15.59 m<br />
Tomas <strong>de</strong> recepción. (6,00 m) 18.09 m<br />
c) De tomas <strong>de</strong> recepción a:<br />
Lin<strong>de</strong>ro <strong>de</strong> la planta. (8,00 m) 22.01 m<br />
Oficinas, cuarto <strong>de</strong> servicio para vigilancia y<br />
bo<strong>de</strong>gas<br />
Estudios <strong>de</strong> Planeación <strong>Ambiental</strong>, S.A. <strong>de</strong> C.V.<br />
(15,00 m) 58.80 m<br />
Talleres. (25,00 m) 77.67 m<br />
d) De tomas <strong>de</strong> suministro a:<br />
47
<strong>Manifestación</strong> <strong>de</strong> <strong>Impacto</strong> <strong>Ambiental</strong> – <strong>Modalidad</strong> Particular<br />
Planta <strong>de</strong> almacenamiento para distribución <strong>de</strong> gas LP y estación <strong>de</strong> carburación para uso<br />
vehicular – Gas <strong>de</strong>l Atlántico – Tuxtepec, Oax.<br />
Lin<strong>de</strong>ro <strong>de</strong> la planta. (8,00 m) 25.37 m<br />
Oficinas, cuarto <strong>de</strong> servicio para vigilancia y<br />
bo<strong>de</strong>gas<br />
Estudios <strong>de</strong> Planeación <strong>Ambiental</strong>, S.A. <strong>de</strong> C.V.<br />
(15,00 m) 45.83 m<br />
Talleres. (25,00 m) 67.32 m<br />
e) De bombas y compresores a:<br />
Límite <strong>de</strong> sus zonas <strong>de</strong> protección (2,00 m) 2.07 m<br />
En el caso <strong>de</strong> la estación <strong>de</strong> carburación las distancias mínimas requeridas se cumplen<br />
correctamente:<br />
De la cara exterior <strong>de</strong>l medio <strong>de</strong> protección a:<br />
Elemento Norma Real<br />
Paño <strong>de</strong>l recipiente <strong>de</strong> almacenamiento (1.5 m) 1.76 m<br />
Bases <strong>de</strong> sustentación (1.3 m) 1.89 m<br />
Bombas o compresores (0.5 m) 1.18 m<br />
Marco <strong>de</strong> soporte <strong>de</strong> toma <strong>de</strong> recepción<br />
Marco <strong>de</strong> soporte <strong>de</strong> toma <strong>de</strong> suministro.<br />
(0.5 m) N.A.<br />
1.75 m<br />
Tuberías (0.5 m) 0.50 m<br />
Despachadores o medidores <strong>de</strong> líquido (0.5 m) 1.50 m<br />
Parte inferior estructuras metálicas que soportan los recipientes (1.5 m) 1.89 m<br />
De recipiente <strong>de</strong> almacenamiento tipo intemperie sobre npt a:<br />
Otro recipiente <strong>de</strong> almacenamiento (1.50 m) N.A.<br />
Limite <strong>de</strong>l predio <strong>de</strong> la Estación (3.0 m) 3.00 m<br />
Oficinas y Bo<strong>de</strong>gas (3.0 m) N.A.<br />
Talleres (7.0 m) N. A.<br />
Zona <strong>de</strong> protección Tanques (1.5 m) 1.76 m<br />
Almacén productos combustibles (10.0 m) N. A.<br />
Planta generadora <strong>de</strong> energía eléctrica (15.0 m) N. A.<br />
Boca <strong>de</strong> Toma <strong>de</strong> suministro. (3.0 m) 10.54 m<br />
Limite <strong>de</strong> la Estación (6.0 m) N. A.<br />
Instalaciones auxiliares <strong>de</strong> la planta <strong>de</strong> almacenamiento y distribución <strong>de</strong> gas LP<br />
48
<strong>Manifestación</strong> <strong>de</strong> <strong>Impacto</strong> <strong>Ambiental</strong> – <strong>Modalidad</strong> Particular<br />
Planta <strong>de</strong> almacenamiento para distribución <strong>de</strong> gas LP y estación <strong>de</strong> carburación para uso<br />
vehicular – Gas <strong>de</strong>l Atlántico – Tuxtepec, Oax.<br />
(tanque <strong>de</strong> 250,000 litros)<br />
Múltiple <strong>de</strong> llenado.<br />
Para la planta <strong>de</strong> almacenamiento y distribución <strong>de</strong> gas LP, se contará con un múltiple <strong>de</strong><br />
llenado, construido con tubería <strong>de</strong> acero cédula 40, sin costura, para alta presión <strong>de</strong> 101<br />
mm (4”) <strong>de</strong> diámetro y conexiones soldables para una presión mínima <strong>de</strong> trabajo <strong>de</strong> 21<br />
Kg/cm 2 , en accesorios roscados su presión mínima <strong>de</strong> trabajo será <strong>de</strong> 140-210 kg/cm 2 . Se<br />
tendrá a una altura <strong>de</strong> 1.70 metros y se tendrá fijo por medios <strong>de</strong> soportes metálicos al<br />
piso <strong>de</strong>l muelle. El múltiple contara con 12 salidas.<br />
El múltiple <strong>de</strong> llenado tendrá instalada una válvula <strong>de</strong> seguridad para alivio <strong>de</strong> presiones<br />
hidrostáticas <strong>de</strong> 13 mm (1/2 “) <strong>de</strong> diámetro y un manómetro con graduación <strong>de</strong> 0 a 21<br />
Kg/cm2 <strong>de</strong> 13 mm. (1/2”) <strong>de</strong> diámetro en su entrada y carátula <strong>de</strong> 64 mm (2 ½) <strong>de</strong><br />
diámetro.<br />
Básculas <strong>de</strong> llenado y <strong>de</strong> repeso.<br />
a) Básculas <strong>de</strong> llenado:<br />
Sobre el muelle <strong>de</strong> llenado se instalarán doce básculas <strong>de</strong>l tipo plataforma con capacidad<br />
<strong>de</strong> 260 kg. cada una, mismas que serán usadas para el control <strong>de</strong>l peso en el llenado <strong>de</strong><br />
recipientes portátiles, estás básculas serán conectas para su mejor protección al sistema<br />
general <strong>de</strong> “tierras”, para el control <strong>de</strong>l llenado <strong>de</strong> los cilindros se contará con controles<br />
electrónicos, los cuales se accionarán por medio <strong>de</strong> un sensor y este a su vez mandará la<br />
señal a un panel <strong>de</strong> control para interrumpir el llenado.<br />
b) Básculas <strong>de</strong> repeso:<br />
Se contará también en el muelle <strong>de</strong> llenado con una báscula <strong>de</strong>l tipo <strong>de</strong> plataforma para<br />
repeso <strong>de</strong> recipientes portátiles, igualmente conectada al sistema <strong>de</strong> “tierras”.<br />
c) Llenadoras:<br />
Cada llenadora contará con los siguientes accesorios:<br />
Una válvula <strong>de</strong> esfera <strong>de</strong> 19 mm <strong>de</strong> diámetro.<br />
Una válvula solenoi<strong>de</strong> <strong>de</strong> 13 mm <strong>de</strong> diámetro.<br />
Una manguera especial para Gas L.P. <strong>de</strong> 13 mm <strong>de</strong> diámetro.<br />
Una válvula <strong>de</strong> cierre rápido <strong>de</strong> 13 mm <strong>de</strong> diámetro.<br />
Un conector especial para llenado (punta pol y maneral) <strong>de</strong> 13 mm. <strong>de</strong> diámetro.<br />
Vaciado <strong>de</strong> gas <strong>de</strong> los cilindros.<br />
Esta Planta contará con un sistema para el vaciado <strong>de</strong> gases pesados <strong>de</strong> los recipientes<br />
Estudios <strong>de</strong> Planeación <strong>Ambiental</strong>, S.A. <strong>de</strong> C.V.<br />
49
<strong>Manifestación</strong> <strong>de</strong> <strong>Impacto</strong> <strong>Ambiental</strong> – <strong>Modalidad</strong> Particular<br />
Planta <strong>de</strong> almacenamiento para distribución <strong>de</strong> gas LP y estación <strong>de</strong> carburación para uso<br />
vehicular – Gas <strong>de</strong>l Atlántico – Tuxtepec, Oax.<br />
portátiles, el cual constará <strong>de</strong> un tanque para reciclado <strong>de</strong> productos TRP tipo<br />
estacionario <strong>de</strong> capacidad apropiada, ubicado junto al muelle <strong>de</strong> llenado, contando con los<br />
aditamentos necesarios, Constará a<strong>de</strong>más <strong>de</strong> un múltiple <strong>de</strong> cinco salidas conectadas al<br />
tanque antes mencionado y colocado sobre una estructura metálica a<strong>de</strong>cuada para el<br />
precipitado <strong>de</strong>l contenido <strong>de</strong>l recipiente.<br />
La tubería <strong>de</strong>l sistema <strong>de</strong> vaciado <strong>de</strong> gas, será <strong>de</strong> acero cédula 80, para alta presión, con<br />
conexiones roscadas para una presión <strong>de</strong> trabajo <strong>de</strong> 140 Kg/cm2 como mínimo,<br />
teniéndose la tubería que va <strong>de</strong>l múltiple <strong>de</strong> vaciado <strong>de</strong> gas al tanque estacionario <strong>de</strong> 32<br />
mm (1 ¼ “) <strong>de</strong> diámetro. Los accesorios existentes serán <strong>de</strong> diámetro igual al <strong>de</strong> las<br />
tuberías en que se encuentren instalados. Las mangueras que se usarán son especiales<br />
para Gas L.P., construidas <strong>de</strong> hule neopreno y doble malla textil, resistentes al calor y<br />
diseñadas para una presión <strong>de</strong> trabajo <strong>de</strong> 17.57 Kg. /cm 2 y ruptura a 140 Kg. /cm 2 .<br />
Tomas <strong>de</strong> recepción y suministro<br />
a) Tomas <strong>de</strong> recepción:<br />
La toma para <strong>de</strong>scargar semi-remolque o <strong>de</strong> recepción estará localizada al lado Norte <strong>de</strong><br />
la zona <strong>de</strong> almacenamiento y se encontrará <strong>de</strong>ntro <strong>de</strong> la misma, protegida con muretes <strong>de</strong><br />
concreto reforzado a una altura mínima <strong>de</strong> 0.70 m.<br />
Para la <strong>de</strong>scarga <strong>de</strong> semi-remolque se tendrá una sola toma, constando <strong>de</strong> dos bocas<br />
terminales <strong>de</strong> 51 mm (2”) <strong>de</strong> diámetro para conducir gas líquido que se conectará a una<br />
tubería <strong>de</strong> 76 mm (3”) <strong>de</strong> diámetro y esta a otra <strong>de</strong> 101 mm (4”) para llegar a los tanques,<br />
a<strong>de</strong>más este juego estará integrado por una boca Terminal <strong>de</strong> 32 mm (1 ¼”) <strong>de</strong> diámetro<br />
para conducir gas-vapor que se conectará a la tubería <strong>de</strong> 51 mm (2”) <strong>de</strong> diámetro y esta a<br />
su vez a otra tubería <strong>de</strong> 76 mm (3”) <strong>de</strong> diámetro para llegar a los tanques <strong>de</strong><br />
almacenamiento.<br />
b) Tomas <strong>de</strong> suministro:<br />
Para el suministro a auto tanques se contará con dos juegos <strong>de</strong> tomas <strong>de</strong> suministro,<br />
constando cada juego <strong>de</strong> una boca terminal <strong>de</strong> 51 mm (2”) <strong>de</strong> diámetro para conducir gas<br />
líquido que se ensancha a un diámetro <strong>de</strong> 76 mm (3”) <strong>de</strong> diámetro y finalmente a una<br />
tubería <strong>de</strong> 101 mm. (4”) <strong>de</strong> diámetro; a<strong>de</strong>más cada juego estará integrado por una boca<br />
terminal <strong>de</strong> 32 mm (1 ¼”) <strong>de</strong> diámetro; para conducir gas vapor que se ensancha a 51 mm<br />
(2”) <strong>de</strong> diámetro.<br />
c) Mangueras:<br />
Estudios <strong>de</strong> Planeación <strong>Ambiental</strong>, S.A. <strong>de</strong> C.V.<br />
50
<strong>Manifestación</strong> <strong>de</strong> <strong>Impacto</strong> <strong>Ambiental</strong> – <strong>Modalidad</strong> Particular<br />
Planta <strong>de</strong> almacenamiento para distribución <strong>de</strong> gas LP y estación <strong>de</strong> carburación para uso<br />
vehicular – Gas <strong>de</strong>l Atlántico – Tuxtepec, Oax.<br />
Todas las mangueras usadas para conducir Gas L.P. serán especiales para este uso,<br />
construidas con hule neopreno y doble malla textil, resistentes al calor y a la acción <strong>de</strong>l<br />
Gas L.P., están diseñadas para una presión <strong>de</strong> trabajo <strong>de</strong> 24.60 Kg./cm2 y una presión <strong>de</strong><br />
ruptura <strong>de</strong> 140 Kg./cm 2 . Se contará con mangueras en el múltiple <strong>de</strong> llenado para cilindros<br />
y en las tomas <strong>de</strong> recepción y suministro, estando estas últimas protegidas contra daños<br />
mecánicos.<br />
Las mangueras cuando no estén en servicio sus acopladores quedarán protegidas con<br />
tapón.<br />
d) Soportes:<br />
Las tomas para su mejor protección, estarán fijas en un extremo <strong>de</strong> su boca terminal en<br />
un marco metálico, contándose también en esta zona con pinzas especiales para<br />
conexión a “tierra “<strong>de</strong> los transportes al momento <strong>de</strong> efectuar el trasiego <strong>de</strong>l Gas L.P. Los<br />
puntos <strong>de</strong> ruptura realizado con un 20% <strong>de</strong>l espesor <strong>de</strong> pared, estarán localizados en el<br />
niple que conecta en sus extremos con codos permaneciendo uno <strong>de</strong> ellos fijo y soldado<br />
al marco metálico <strong>de</strong> retención.<br />
Instalaciones auxiliares <strong>de</strong> la estación <strong>de</strong> gas LP para carburación <strong>de</strong> vehículos<br />
(tanque <strong>de</strong> 5,000 litros)<br />
Bomba<br />
El trasiego <strong>de</strong> Gas L.P. en operaciones <strong>de</strong> suministro se hará por medio <strong>de</strong> una bomba,<br />
cuyas características serán las siguientes:<br />
Número 1<br />
Operación básica Llenado a tanques <strong>de</strong> carburación<br />
Marca SMITH<br />
Mo<strong>de</strong>lo “MC-1044H ”<br />
Motor eléctrico 3 H.P.<br />
R.P.M. 1760<br />
Capacidad nominal 132 L.P.M. (35 G.P.M.)<br />
Presión diferencial <strong>de</strong> trabajo (máx.) 5 Kg./cm2<br />
Tubería <strong>de</strong> succión 38 mm. (1 ½ ” Ø)<br />
Tubería <strong>de</strong> <strong>de</strong>scarga 38 mm. (1 ½ ” Ø )<br />
Estudios <strong>de</strong> Planeación <strong>Ambiental</strong>, S.A. <strong>de</strong> C.V.<br />
51
<strong>Manifestación</strong> <strong>de</strong> <strong>Impacto</strong> <strong>Ambiental</strong> – <strong>Modalidad</strong> Particular<br />
Planta <strong>de</strong> almacenamiento para distribución <strong>de</strong> gas LP y estación <strong>de</strong> carburación para uso<br />
vehicular – Gas <strong>de</strong>l Atlántico – Tuxtepec, Oax.<br />
La bomba estará instalada <strong>de</strong>ntro <strong>de</strong> la zona <strong>de</strong> protección <strong>de</strong>l tanque <strong>de</strong><br />
almacenamiento.<br />
La bomba junto con su motor, estará cimentada a una base metálica, la que a su vez<br />
estará fija por medio <strong>de</strong> tornillos anclados a la plancha <strong>de</strong> concreto.<br />
El motor eléctrico acoplado a la bomba será el apropiado <strong>de</strong> 3 C.F. para operar en<br />
atmósferas <strong>de</strong> vapores combustibles y contará con interruptor automático <strong>de</strong> sobrecarga,<br />
a<strong>de</strong>más se encontrará conectado al sistema general <strong>de</strong> “tierra”.<br />
Se contará con una isleta <strong>de</strong> suministro con un gabinete, el cual contendrá un medidor<br />
TUTHILL <strong>de</strong> 25 mm. (1”) <strong>de</strong> entrada y salida, conectado a un sistema <strong>de</strong> control<br />
electrónico digital <strong>de</strong> lectura e impresión para llenar una unidad, este medidor volumétrico<br />
controlará el abastecimiento <strong>de</strong> Gas L.P., a tanques montados permanentemente en<br />
vehículos que usen este producto como carburante.<br />
El medidor <strong>de</strong> flujo para suministro <strong>de</strong> Gas L.P cuenta con las siguientes características:<br />
Marca: TUTHILL<br />
Tipo: T506A<br />
Diámetro <strong>de</strong> entrada y salida: 25 mm.<br />
Capacidad: Max. 70 L.P.M. (18 G.P.M.)<br />
Estudios <strong>de</strong> Planeación <strong>Ambiental</strong>, S.A. <strong>de</strong> C.V.<br />
Min. 12 L.P.M. (4 G.P.M.)<br />
Presión <strong>de</strong> trabajo: 24.6 Kg. /cm2<br />
Registro Mo<strong>de</strong>lo: Electrónico digital<br />
Para protección contra la intemperie <strong>de</strong> la isleta contará con un cobertizo basado en una<br />
estructura metálica, permitiendo la libre circulación <strong>de</strong> aire.<br />
Antes <strong>de</strong>l medidor se contará con una válvula <strong>de</strong> cierre manual y <strong>de</strong>spués <strong>de</strong> la válvula<br />
diferencial se contará con una válvula <strong>de</strong> relevo <strong>de</strong> presión hidrostática <strong>de</strong> 13 mm. (1/2”)<br />
<strong>de</strong> diámetro.<br />
El medidor instalado contará con la aprobación <strong>de</strong> la Dirección General <strong>de</strong> Normas,<br />
Dirección <strong>de</strong> Certificación <strong>de</strong> la Calidad, validándose dicha aprobación periódicamente.<br />
Todas las tuberías instaladas para conducir Gas L.P. serán <strong>de</strong> acero cédula 80, sin<br />
costura y con conexiones roscables para 13,729 MPa (140 Kg.f /cm2). Los diámetros <strong>de</strong><br />
las tuberías instaladas serán:<br />
L I N E A S<br />
52
<strong>Manifestación</strong> <strong>de</strong> <strong>Impacto</strong> <strong>Ambiental</strong> – <strong>Modalidad</strong> Particular<br />
Planta <strong>de</strong> almacenamiento para distribución <strong>de</strong> gas LP y estación <strong>de</strong> carburación para uso<br />
vehicular – Gas <strong>de</strong>l Atlántico – Tuxtepec, Oax.<br />
Trayectoria Liquida Retorno Liquido Vapor<br />
De tanques a bomba 51 mm 19 mm<br />
De bomba a medidor 51 mm<br />
Estudios <strong>de</strong> Planeación <strong>Ambiental</strong>, S.A. <strong>de</strong> C.V.<br />
25 mm<br />
De medidor a toma <strong>de</strong> suministro 25 mm<br />
19 mm<br />
19 mm<br />
El filtro estará instalado en la tubería <strong>de</strong> succión <strong>de</strong> la bomba y será a<strong>de</strong>cuado para una<br />
presión mínima <strong>de</strong> trabajo <strong>de</strong> 1.7 MPa (17.33 kgf/cm2).<br />
Se contará con un manómetro <strong>de</strong> 0 a 2.059 Mpa. marca Metron <strong>de</strong> 6.4 mm. (1/4”) <strong>de</strong><br />
diámetro.<br />
La tubería <strong>de</strong> <strong>de</strong>scarga contará con indicador <strong>de</strong> flujo <strong>de</strong> 51 mm (2”).<br />
A la <strong>de</strong>scarga <strong>de</strong> la bomba se contará con un control automático <strong>de</strong> 19 mm. (3/4”) <strong>de</strong><br />
diámetro para retorno <strong>de</strong> gas líquido exce<strong>de</strong>nte a el tanque <strong>de</strong> almacenamiento, este<br />
control consistirá en una válvula automática, la cual actuará por presión diferencial y<br />
estará calibrada para una presión <strong>de</strong> apertura <strong>de</strong> 5 Kg. /cm 2 (71 lb. /in2).<br />
En las tuberías conductoras <strong>de</strong> gas líquido y en los tramos en que exista atrapamiento <strong>de</strong><br />
este entre dos o más válvulas <strong>de</strong> cierre manual, estarán instaladas válvulas <strong>de</strong> seguridad<br />
para alivio <strong>de</strong> presiones hidrostática, calibradas para una presión <strong>de</strong> apertura <strong>de</strong> 28.13<br />
Kg./cm 2 y capacidad <strong>de</strong> <strong>de</strong>scarga <strong>de</strong> 22 m 3 / minuto y son <strong>de</strong> 13 mm. (1/2”) <strong>de</strong> diámetro.<br />
Las válvulas <strong>de</strong> corte o seccionamiento, serán <strong>de</strong> acero y resistentes al Gas L.P. Las<br />
colocadas en las tuberías que conducen Gas L.P. líquido serán a<strong>de</strong>cuadas para una<br />
presión <strong>de</strong> trabajo <strong>de</strong> 2,4 Mpa (24,47 Kgf/cm²), sus extremos son roscados.<br />
El conector flexible es <strong>de</strong> acero y resistente al Gas L.P. estará colocado en la tubería que<br />
conduce Gas L.P. líquido y será a<strong>de</strong>cuado para una presión <strong>de</strong> trabajo <strong>de</strong> 2.4 Mpa (24.47<br />
kgf/cm 2 ), su longitud no será mayor <strong>de</strong> 1.0 m y sus extremos serán bridados.<br />
Todas las mangueras que se usan para conducir Gas L. P. serán especiales para este<br />
uso, construidas con hule neopreno y doble malla textil, resistentes al calor y a la acción<br />
<strong>de</strong>l Gas L. P. estarán diseñadas para una presión <strong>de</strong> trabajo <strong>de</strong> 24.61 Kg. /cm 2 y una<br />
presión <strong>de</strong> ruptura <strong>de</strong> 140 Kg. /cm 2 . Se contará con manguera en la toma para<br />
carburación.<br />
Las trayectorias <strong>de</strong> las tuberías, <strong>de</strong>ntro <strong>de</strong> la zona <strong>de</strong> almacenamiento serán visibles,<br />
53
<strong>Manifestación</strong> <strong>de</strong> <strong>Impacto</strong> <strong>Ambiental</strong> – <strong>Modalidad</strong> Particular<br />
Planta <strong>de</strong> almacenamiento para distribución <strong>de</strong> gas LP y estación <strong>de</strong> carburación para uso<br />
vehicular – Gas <strong>de</strong>l Atlántico – Tuxtepec, Oax.<br />
sobre el nivel <strong>de</strong> piso terminado y estarán apoyadas sobre soportes espaciados que<br />
eviten su flexión y su <strong>de</strong>splazamiento lateral, con un claro mínimo <strong>de</strong> 0.10 m. en cualquier<br />
dirección, excepto a otra tubería don<strong>de</strong> estarán separas entre paños cuando menos <strong>de</strong><br />
0.05 m.<br />
Todas las tuberías in<strong>de</strong>pendientemente <strong>de</strong>l fluido que conduzcan cumplirán con<br />
separaciones entre sus paños <strong>de</strong> 0.05 m. como mínimo<br />
Toma <strong>de</strong> suministro<br />
La ubicación <strong>de</strong> la toma estará <strong>de</strong> tal modo que al cargar o <strong>de</strong>scargar un vehículo no<br />
obstaculice la circulación <strong>de</strong> los otros vehículos.<br />
La conexión <strong>de</strong> la manguera <strong>de</strong> la toma y la posición <strong>de</strong>l vehículo que se cargue, esta<br />
proyectada para que la manguera éste libre <strong>de</strong> dobleces bruscos, con longitud total <strong>de</strong> 8.0<br />
m.<br />
La manguera <strong>de</strong> suministro tendrá un diámetro nominal <strong>de</strong> 0.019 m y contará en el<br />
extremo libre con una válvula <strong>de</strong> cierre rápido con seguro y acoplador <strong>de</strong> llenado.<br />
Toma <strong>de</strong> Recepción.<br />
No se cuenta con toma <strong>de</strong> recepción.<br />
Tomas <strong>de</strong> Suministro.<br />
La toma <strong>de</strong> suministro será <strong>de</strong> 19 mm. (3/4”) <strong>de</strong> diámetro y contará con los siguientes<br />
accesorios:<br />
Acoplador ¾” REGO para gas líquido.<br />
Válvula <strong>de</strong> operación manual, para una presión <strong>de</strong> trabajo <strong>de</strong> 28 Kg. /cm2 con válvula<br />
manual <strong>de</strong> <strong>de</strong>sfogue.<br />
Manguera para Gas L.P. con diámetro nominal <strong>de</strong> 19 mm. (¾”).<br />
Una válvula <strong>de</strong> relevo <strong>de</strong> presión hidrostática <strong>de</strong> 13 mm. (1/2”) <strong>de</strong> diámetro.<br />
Una válvula automática doble no-retroceso (pull – away) <strong>de</strong> 19 mm. (¾”) <strong>de</strong> diámetro.<br />
La toma <strong>de</strong> suministro contará con un soporte metálico que fija a la manguera para mejor<br />
protección contra tirones <strong>de</strong> manera que la válvula “pull away “ funcione sellando<br />
cualquier salida <strong>de</strong> gas, junto a la toma se contará con pinzas especiales para conectar a<br />
“tierra” a los vehículos en el momento <strong>de</strong> hacer el trasiego <strong>de</strong>l Gas L. P.<br />
La instalación <strong>de</strong> ambos tanques <strong>de</strong> gas requerirá fundamentalmente <strong>de</strong> energía eléctrica<br />
para el equipo <strong>de</strong> soldadura, así como <strong>de</strong> una grúa para su colocación sobre sus bases.<br />
Por otra parte se requerirá <strong>de</strong> aproximadamente 20 trabajadores durante el mes <strong>de</strong><br />
Estudios <strong>de</strong> Planeación <strong>Ambiental</strong>, S.A. <strong>de</strong> C.V.<br />
54
<strong>Manifestación</strong> <strong>de</strong> <strong>Impacto</strong> <strong>Ambiental</strong> – <strong>Modalidad</strong> Particular<br />
Planta <strong>de</strong> almacenamiento para distribución <strong>de</strong> gas LP y estación <strong>de</strong> carburación para uso<br />
vehicular – Gas <strong>de</strong>l Atlántico – Tuxtepec, Oax.<br />
duración <strong>de</strong> estas instalaciones.<br />
II.2.6 Etapa <strong>de</strong> operación y mantenimiento<br />
a) <strong>de</strong>scripción general <strong>de</strong>l tipo <strong>de</strong> servicios y/o productos que se brindarán en las<br />
instalaciones;<br />
Como se ha señalado, las instalaciones se <strong>de</strong>dicarán a almacenar gas LP, llenado <strong>de</strong><br />
cilindros y pipas y almacenamiento <strong>de</strong> cilindros portátiles <strong>de</strong> gas LP, así como para<br />
abastecer gas LP a vehículos automotores a<strong>de</strong>cuados para ello.<br />
b) tecnologías que se utilizarán, en especial las que tengan relación directa con la<br />
emisión y control <strong>de</strong> residuos líquidos, sólidos o gaseosos;<br />
La tecnología a ser utilizada en el almacenamiento <strong>de</strong>l gas LP y el llenado <strong>de</strong> cilindros<br />
portátiles y pipas, así como en la estación <strong>de</strong> carburación, no generan residuos sólidos,<br />
líquidos o gaseosos, con excepción <strong>de</strong> posibles fugas <strong>de</strong>l gas.<br />
Des<strong>de</strong> el punto <strong>de</strong> vista <strong>de</strong> competencia fe<strong>de</strong>ral. La operación <strong>de</strong> la planta requerirá <strong>de</strong><br />
los siguientes insumos:<br />
c) volumen y tipo <strong>de</strong> agua a utilizar (cruda y/o potable) y su fuente <strong>de</strong> suministro;<br />
El proyecto sólo requerirá agua para los servicios a los trabajadores y para el sistema<br />
contra incendio. El agua se obtendrá <strong>de</strong> pipas que la transportarán <strong>de</strong>s<strong>de</strong> Tuxtepec. Este<br />
consumo se incluyó en la manifestación <strong>de</strong> carácter estatal.<br />
d) insumos, tipo y cantidad <strong>de</strong> combustible y/o energía necesaria para la operación;<br />
El proyecto requiere <strong>de</strong> 43.5 kW <strong>de</strong> energía eléctrica para la operación <strong>de</strong> equipos e<br />
iluminación.<br />
En el caso <strong>de</strong> la estación <strong>de</strong> carburación se requieren 2.68 kW <strong>de</strong> energía eléctrica para<br />
la operación <strong>de</strong> equipos e iluminación.<br />
En ambos casos la energía eléctrica será proporcionada por la red <strong>de</strong> CFE en la zona.<br />
e) maquinaria y equipo (incluyendo programa <strong>de</strong> mantenimiento);<br />
Como se había señalado, el equipo básico a ser instalado compren<strong>de</strong>:<br />
Almacenamiento <strong>de</strong> 250,000 litros <strong>de</strong> gas LP y su distribución a cilindros y autotanques:<br />
Estudios <strong>de</strong> Planeación <strong>Ambiental</strong>, S.A. <strong>de</strong> C.V.<br />
55
<strong>Manifestación</strong> <strong>de</strong> <strong>Impacto</strong> <strong>Ambiental</strong> – <strong>Modalidad</strong> Particular<br />
Planta <strong>de</strong> almacenamiento para distribución <strong>de</strong> gas LP y estación <strong>de</strong> carburación para uso<br />
vehicular – Gas <strong>de</strong>l Atlántico – Tuxtepec, Oax.<br />
Estudios <strong>de</strong> Planeación <strong>Ambiental</strong>, S.A. <strong>de</strong> C.V.<br />
Equipo Capacidad<br />
Tanque <strong>de</strong> almacenamiento 250,000 litros<br />
Bomba para llenado <strong>de</strong> cilindros (2) 450 lpm / 10 HP<br />
Compresor para <strong>de</strong>scarga <strong>de</strong> semi remolques 636 lpm / 15 HP<br />
Bomba para llenado <strong>de</strong> autotanques 378 lpm / 10HP<br />
Estación <strong>de</strong> carburación <strong>de</strong> gas LP<br />
Equipo Capacidad<br />
Tanque <strong>de</strong> almacenamiento 5,000 litros<br />
Bomba para carga <strong>de</strong> vehículos 132 lpm / 3 HP<br />
f) otros recursos naturales que se aprovechen y su proce<strong>de</strong>ncia, tipo <strong>de</strong> maquinaria<br />
y equipo;<br />
La instalación no utilizará recursos naturales en adición al agua y al gas LP<br />
g) tipo y cantidad <strong>de</strong> sustancias y materiales que se utilizarán y almacenarán, etc.;<br />
El material básico a almacenar es el gas LP; en el tanque <strong>de</strong> interés <strong>de</strong>l proyecto se<br />
almacenarán aproximadamente 200,000 litros <strong>de</strong> este material (112,000 kg).<br />
En el tanque <strong>de</strong> la estación <strong>de</strong> carburación 4,000 litros (2,240 kg)<br />
En los cilindros portátiles se almacenará un máximo <strong>de</strong> 20,000 kg <strong>de</strong> gas LP<br />
Totalizando un almacenamiento <strong>de</strong> aproximadamente 135,000 kg <strong>de</strong> gas LP.<br />
h) tipo <strong>de</strong> reparaciones a sistemas, equipo, etc.;<br />
Los equipos <strong>de</strong> la planta y <strong>de</strong> la estación <strong>de</strong> carburación requerirán <strong>de</strong> mantenimiento<br />
preventivo <strong>de</strong> acuerdo con las recomendaciones <strong>de</strong> sus fabricantes; en el sitio también se<br />
llevarán a cabo mantenimientos menores a los vehículos <strong>de</strong> distribución.<br />
i) generación, manejo y <strong>de</strong>scarga <strong>de</strong> aguas residuales (indicar el volumen estimado<br />
<strong>de</strong> agua residual que se generará, señalando origen, empleo que se le dará,<br />
volumen diario <strong>de</strong>scargado, sitio <strong>de</strong> <strong>de</strong>scarga);<br />
El uso <strong>de</strong> agua en los servicios sanitarios generará 1.5 m 3 día <strong>de</strong> aguas sanitarias, las<br />
cuales se enviarán a una fosa séptica para su tratamiento, este proyecto <strong>de</strong> fosa séptica<br />
también se incluyó en la manifestación <strong>de</strong> carácter estatal.<br />
j) en caso <strong>de</strong> generar lodos, especificar origen, composición esperada, volumen<br />
generado por mes, sitio <strong>de</strong> almacenamiento temporal y disposición final.<br />
56
<strong>Manifestación</strong> <strong>de</strong> <strong>Impacto</strong> <strong>Ambiental</strong> – <strong>Modalidad</strong> Particular<br />
Planta <strong>de</strong> almacenamiento para distribución <strong>de</strong> gas LP y estación <strong>de</strong> carburación para uso<br />
vehicular – Gas <strong>de</strong>l Atlántico – Tuxtepec, Oax.<br />
La utilización <strong>de</strong> la fosa séptica generará lodos que se dispondrán con un servicio<br />
especializado.<br />
II.2.7 Otros insumos<br />
II.2.7.1 Sustancias no peligrosas<br />
Enlistar todas las sustancias no peligrosas, con su nombre común y técnico, su estado<br />
físico, las cantida<strong>de</strong>s que serán almacenadas y el consumo mensual <strong>de</strong> cada una <strong>de</strong><br />
ellas.<br />
II.2.7.2 Sustancias peligrosas<br />
Nombre comercial, Gas LP<br />
Nombre técnico, Butano-propano<br />
CAS (Chemical Abstract Service), 68476-85-7<br />
Estado físico, Gas licuado<br />
Tipo <strong>de</strong> envase, Tanque <strong>de</strong> acero<br />
Etapa o proceso en que se emplea, Almacenamiento<br />
Almacenamiento total máximo 135,000 kg<br />
Cantidad <strong>de</strong> reporte, 50,000 kg<br />
Características CRETIB E – I<br />
IDLH NA<br />
TLV NA<br />
Destino o uso final, uso que se da al material sobrante. Ninguno<br />
II.2.8 Descripción <strong>de</strong> las obras asociadas al proyecto<br />
Las obras asociadas al tanque incluyen las instalaciones civiles <strong>de</strong> almacenamiento <strong>de</strong><br />
gas LP en cilindros, muelle <strong>de</strong> llenado, patio <strong>de</strong> maniobras, oficinas, taller, y fosa séptica,<br />
así como las obras civiles requeridas para el tanque <strong>de</strong> almacenamiento <strong>de</strong> 250,000 l y<br />
sus equipos asociados y las requeridas por la estación <strong>de</strong> carburación <strong>de</strong> gas LP.<br />
II.2.9 Etapa <strong>de</strong> abandono <strong>de</strong>l sitio<br />
• Las activida<strong>de</strong>s <strong>de</strong> rehabilitación o restitución <strong>de</strong>l sitio.<br />
Desmantelamiento <strong>de</strong>l tanque, <strong>de</strong>molición <strong>de</strong> construcciones<br />
Estudios <strong>de</strong> Planeación <strong>Ambiental</strong>, S.A. <strong>de</strong> C.V.<br />
57
<strong>Manifestación</strong> <strong>de</strong> <strong>Impacto</strong> <strong>Ambiental</strong> – <strong>Modalidad</strong> Particular<br />
Planta <strong>de</strong> almacenamiento para distribución <strong>de</strong> gas LP y estación <strong>de</strong> carburación para uso<br />
vehicular – Gas <strong>de</strong>l Atlántico – Tuxtepec, Oax.<br />
• Los posibles cambios en toda el área <strong>de</strong>l proyecto como consecuencia <strong>de</strong>l abandono.<br />
Depen<strong>de</strong>rá <strong>de</strong> las activida<strong>de</strong>s a <strong>de</strong>sarrollar en el predio posteriormente<br />
• Los posibles usos que pue<strong>de</strong>n darse al área (incluyendo infraestructura) cuando se<br />
concluya el proyecto.<br />
Urbano- industrial<br />
• Las medidas compensatorias y <strong>de</strong> restitución <strong>de</strong>l sitio.<br />
No se requerirán<br />
• Los procedimientos que se utilizarán para verificar que el sitio o la infraestructura<br />
<strong>de</strong>smantelada no contienen elementos contaminantes.<br />
No existe posibilidad por tratarse <strong>de</strong> almacenamiento <strong>de</strong> gas LP<br />
• De ser el caso, el manejo y disposición que se efectuará <strong>de</strong> los residuos resultantes <strong>de</strong>l<br />
<strong>de</strong>smantelamiento o abandono <strong>de</strong>l sitio.<br />
Comercialización <strong>de</strong> chatarra y otros elementos aprovechables.<br />
II.2.10 Generación, manejo y disposición <strong>de</strong> residuos sólidos, líquidos y emisiones<br />
a la atmósfera<br />
En la etapa <strong>de</strong> instalación <strong>de</strong>l tanque <strong>de</strong> gas LP, se generarán emisiones mínimas <strong>de</strong><br />
gases <strong>de</strong> soldadura y <strong>de</strong> solventes <strong>de</strong> la pintura utilizada, aguas residuales sanitarias por<br />
los trabajadores que instalarán el tanque, así como residuos no peligrosos <strong>de</strong> material <strong>de</strong><br />
embalaje <strong>de</strong> equipos y accesorios, y residuos peligrosos <strong>de</strong> lubricantes, solventes y<br />
pinturas y material impregnado <strong>de</strong> lubricantes, pinturas y solventes.<br />
En la etapa <strong>de</strong> operación<br />
Atmósfera Gases <strong>de</strong> combustión <strong>de</strong> los vehículos <strong>de</strong> reparto y<br />
Estudios <strong>de</strong> Planeación <strong>Ambiental</strong>, S.A. <strong>de</strong> C.V.<br />
autotanques y eventualmente gas LP <strong>de</strong> pequeñas fugas o<br />
disparo <strong>de</strong> las válvulas <strong>de</strong> seguridad<br />
Agua Aguas sanitarias <strong>de</strong> servicios a trabajadores<br />
Residuos sólidos<br />
urbanos<br />
Basura tipo doméstico <strong>de</strong> restos <strong>de</strong> alimentos, envolturas,<br />
material <strong>de</strong> embalaje<br />
Residuos peligrosos Residuos <strong>de</strong> lubricantes y material impregnado <strong>de</strong> labores<br />
<strong>de</strong> mantenimiento<br />
II.2.11Infraestructura para el manejo y la disposición a<strong>de</strong>cuada <strong>de</strong> los residuos<br />
58
<strong>Manifestación</strong> <strong>de</strong> <strong>Impacto</strong> <strong>Ambiental</strong> – <strong>Modalidad</strong> Particular<br />
Planta <strong>de</strong> almacenamiento para distribución <strong>de</strong> gas LP y estación <strong>de</strong> carburación para uso<br />
vehicular – Gas <strong>de</strong>l Atlántico – Tuxtepec, Oax.<br />
En el caso <strong>de</strong> las aguas sanitarias se contará con fosa séptica para su tratamiento.<br />
La fosa séptica es un contenedor hermético diseñado y construido para recibir las aguas<br />
<strong>de</strong> <strong>de</strong>secho <strong>de</strong> un inmueble, separar los <strong>de</strong>sechos sólidos <strong>de</strong> los líquidos, suministrar una<br />
digestión limitada a la materia orgánica retenida, almacenar los sólidos y permitir que el<br />
líquido clarificado sea <strong>de</strong>scargado para su posterior tratamiento y disposición.<br />
Los elementos básicos <strong>de</strong> una fosa séptica son: el tanque séptico y el campo <strong>de</strong><br />
oxidación; en el primero se sedimentan los lodos y se estabiliza la materia orgánica<br />
mediante la acción <strong>de</strong> bacterias anaerobias, en el segundo las aguas se oxidan y se<br />
eliminan por infiltración en el suelo.<br />
Tanque séptico<br />
El tanque séptico es la unidad fundamental <strong>de</strong>l sistema <strong>de</strong> fosa séptica ya que en este se<br />
separa la parte sólida <strong>de</strong> las aguas servidas por un proceso <strong>de</strong> sedimentación simple;<br />
a<strong>de</strong>más se realiza en su interior lo que se conoce como proceso séptico, que es la<br />
estabilización <strong>de</strong> la materia orgánica por acción <strong>de</strong> las bacterias anaerobias,<br />
convirtiéndola entonces en lodo inofensivo.<br />
Para calcular la capacidad <strong>de</strong>l tanque séptico se <strong>de</strong>be conocer el número <strong>de</strong> usuarios <strong>de</strong>l<br />
sistema, para este caso se tomará una población <strong>de</strong> 30 personas para la operación <strong>de</strong> la<br />
bo<strong>de</strong>ga; luego se adopta un gasto <strong>de</strong> aguas servidas en términos <strong>de</strong> volumen por persona<br />
y por día sugiriendo como una medida un gasto <strong>de</strong> 150 litros/persona/día y un periodo <strong>de</strong><br />
recepción <strong>de</strong> 24 horas, <strong>de</strong>biéndose tomar la proporción <strong>de</strong> esta en caso <strong>de</strong> no utilizar el<br />
sistema el otro día. En este caso se tendrá una fosa séptica <strong>de</strong> 40.00 m 3 .<br />
Caja <strong>de</strong> distribución.<br />
Este implemento <strong>de</strong> la fosa séptica tiene por objeto distribuir el agua servida proce<strong>de</strong>nte<br />
<strong>de</strong>l tanque séptico proporcionalmente a cada uno <strong>de</strong> los ramales <strong>de</strong>l campo <strong>de</strong> oxidación,<br />
para lo cual se colocarán todas las tuberías <strong>de</strong> salida a la misma altura. Se recomienda<br />
localizar la tubería <strong>de</strong> entrada a 5 cm <strong>de</strong>l fondo <strong>de</strong> la caja y las tuberías <strong>de</strong> salida 1 cm <strong>de</strong>l<br />
mismo fondo. La forma que se adopte para la caja <strong>de</strong>pen<strong>de</strong> <strong>de</strong>l terreno que se obtenga<br />
para la oxidación y <strong>de</strong>l número <strong>de</strong> salidas que se adopten.<br />
El ancho <strong>de</strong> la caja no exhereda <strong>de</strong> 45 cm. y la distancia mínima <strong>de</strong> los ejes <strong>de</strong> la tuberías<br />
<strong>de</strong> salida será 25 cm. Todas las cajas estarán provistas <strong>de</strong> una tapa liviana apropiada<br />
para realizar limpieza.<br />
La fosa séptica efectúa solamente un proceso preparatorio en la <strong>de</strong>puración <strong>de</strong> las aguas<br />
Estudios <strong>de</strong> Planeación <strong>Ambiental</strong>, S.A. <strong>de</strong> C.V.<br />
59
<strong>Manifestación</strong> <strong>de</strong> <strong>Impacto</strong> <strong>Ambiental</strong> – <strong>Modalidad</strong> Particular<br />
Planta <strong>de</strong> almacenamiento para distribución <strong>de</strong> gas LP y estación <strong>de</strong> carburación para uso<br />
vehicular – Gas <strong>de</strong>l Atlántico – Tuxtepec, Oax.<br />
residuales, por lo tanto el efluente no posee las características físico-químicas ni<br />
microbiológicas a<strong>de</strong>cuadas para ser <strong>de</strong>scargado directamente a un cuerpo receptor. Por<br />
esta razón, es necesario proporcionar un tratamiento al afluente, con el propósito <strong>de</strong><br />
disminuir los riesgos <strong>de</strong> contaminación y <strong>de</strong> perjuicio a la salud.<br />
Las aguas <strong>de</strong>l afluente no contienen oxigeno disuelto (condición que requiere la flora<br />
bacteriana anaeróbica para ejercer su acción <strong>de</strong>sintegrante), pero si se favorece su<br />
contacto con el aire, el oxígeno se absorbe rápidamente permitiendo la oxidación <strong>de</strong> los<br />
sólidos disueltos, mejorando su calidad.<br />
Las bacterias aerobias efectúan este proceso. La materia orgánica se mineraliza y en las<br />
aguas oxidadas es menos probable que perduren los gérmenes patógenos. Es por tanto<br />
recomendable, si se requiere aprovechar el proceso séptico, la oxidación <strong>de</strong>l efluente.<br />
Zanjas <strong>de</strong> infiltración<br />
Se ha optado por proponer zanjas <strong>de</strong> infiltración, que recibe directamente el efluente <strong>de</strong> la<br />
fosa séptica y está conformada por una serie <strong>de</strong> tuberías convenientemente localizadas.<br />
Se ha hecho un análisis <strong>de</strong> las propieda<strong>de</strong>s <strong>de</strong>l suelo, como lo son: textura, estructura,<br />
color y espesor <strong>de</strong> los estratos permeables.<br />
La dimensión <strong>de</strong> las zanjas será <strong>de</strong> 0.60 x 12.00 x 2.00 m; teniendo una separación entre<br />
ejes <strong>de</strong> 2.00 m entre cada zanja, con una pendiente <strong>de</strong> 0.30 %.<br />
Tendrá en el fondo<br />
Una capa <strong>de</strong> 50 cm <strong>de</strong> grava triturada con un grano <strong>de</strong> 30 mm.<br />
Tubería <strong>de</strong> 100 mm (10 cm) <strong>de</strong> diámetro con perforaciones en toda su longitud.<br />
Cubierta impermeable <strong>de</strong> polietileno.<br />
Para ello, se pondrá una capa <strong>de</strong> 50 cm <strong>de</strong> grava, sobre esta se pondrá la tubería <strong>de</strong> PVC<br />
con perforaciones, y se cubrirá con una capa <strong>de</strong> 5 cm <strong>de</strong> grava por encima <strong>de</strong> la tubería<br />
cubriendo con la capa <strong>de</strong> impermeable <strong>de</strong> polietileno y finalmente se cubrirá la zanja con<br />
tierra <strong>de</strong> banco compactada para aislar la zanja.<br />
En el caso <strong>de</strong> la estación <strong>de</strong> carburación se contará con una fosa séptica adicional.<br />
La vida útil <strong>de</strong> las zanjas <strong>de</strong> infiltración <strong>de</strong>pen<strong>de</strong>rá <strong>de</strong> la granulometría <strong>de</strong>l suelo, <strong>de</strong> la<br />
capacidad <strong>de</strong> infiltración, <strong>de</strong> la altura, <strong>de</strong> las variaciones <strong>de</strong>l nivel freático y <strong>de</strong>l correcto<br />
funcionamiento y limpieza <strong>de</strong> la fosa.<br />
Los residuos sólidos urbanos se integrarán para su disposición final con la basura <strong>de</strong><br />
Tuxtepec.<br />
Estudios <strong>de</strong> Planeación <strong>Ambiental</strong>, S.A. <strong>de</strong> C.V.<br />
60
<strong>Manifestación</strong> <strong>de</strong> <strong>Impacto</strong> <strong>Ambiental</strong> – <strong>Modalidad</strong> Particular<br />
Planta <strong>de</strong> almacenamiento para distribución <strong>de</strong> gas LP y estación <strong>de</strong> carburación para uso<br />
vehicular – Gas <strong>de</strong>l Atlántico – Tuxtepec, Oax.<br />
Los residuos peligrosos se manejarán <strong>de</strong> acuerdo con la normatividad vigente.<br />
Estudios <strong>de</strong> Planeación <strong>Ambiental</strong>, S.A. <strong>de</strong> C.V.<br />
61
<strong>Manifestación</strong> <strong>de</strong> <strong>Impacto</strong> <strong>Ambiental</strong> – <strong>Modalidad</strong> Particular<br />
Planta <strong>de</strong> almacenamiento para distribución <strong>de</strong> gas LP y estación <strong>de</strong> carburación para uso<br />
vehicular – Gas <strong>de</strong>l Atlántico – Tuxtepec, Oax.<br />
III. VINCULACIÓN CON LOS ORDENAMIENTOS JURÍDICOS APLICABLES EN<br />
MATERIA AMBIENTAL Y, EN SU CASO, CON LA REGULACIÓN DE USO DEL SUELO<br />
III.1. Planes <strong>de</strong> Or<strong>de</strong>namiento Ecológico <strong>de</strong>l Territorio (POET)<br />
El Gobierno <strong>de</strong>l Estado <strong>de</strong> Oaxaca no ha elaborado un Proyecto <strong>de</strong> Or<strong>de</strong>namiento<br />
Ecológico <strong>de</strong>l Territorio Estatal, ni está consi<strong>de</strong>rado <strong>de</strong>ntro <strong>de</strong> los convenios establecidos<br />
por SEMARNAT.<br />
III.2. Planes y programas <strong>de</strong> <strong>de</strong>sarrollo urbano estatales, o en su caso, <strong>de</strong>l centro <strong>de</strong><br />
población.<br />
El terreno don<strong>de</strong> se va a <strong>de</strong>sarrollar el proyecto se encuentra fuera <strong>de</strong>l Plan Director <strong>de</strong><br />
Desarrollo Urbano <strong>de</strong>l municipio <strong>de</strong> Tuxtepec, ya que correspon<strong>de</strong> a una zona rural,<br />
originalmente <strong>de</strong>dicada a agricultura y, en los últimos años a <strong>de</strong>pósito <strong>de</strong> residuos <strong>de</strong> los<br />
ingenios <strong>de</strong> la zona, (cachaza); estos residuos consisten en un material marrón oscuro,<br />
constituido por una mezcla <strong>de</strong> fibra <strong>de</strong> caña, sacarosa, coloi<strong>de</strong>s, coagulados, incluyendo<br />
cera, fosfato <strong>de</strong> calcio y partículas <strong>de</strong> suelo.<br />
La composición <strong>de</strong>l residuo en cuestión es el siguiente:<br />
40% <strong>de</strong> Materia orgánica<br />
1.76% <strong>de</strong> Nitrógeno<br />
<br />
3.0% <strong>de</strong> P205<br />
0.42% <strong>de</strong> K2O<br />
3.15% <strong>de</strong> CaO<br />
1.07% <strong>de</strong> MgO<br />
36.7% <strong>de</strong> CaO<br />
El promovente obtuvo el cambio <strong>de</strong> uso <strong>de</strong> suelo <strong>de</strong>l predio <strong>de</strong> interés, <strong>de</strong> rural agrícola a<br />
industrial, <strong>de</strong> acuerdo con el Acta <strong>de</strong> Sesión Extraordinaria <strong>de</strong>l Cabildo <strong>de</strong> Tuxtepec, <strong>de</strong>l 5<br />
<strong>de</strong> junio <strong>de</strong> 2010. (Copia <strong>de</strong>l acta se adjunta en el anexo documental <strong>de</strong> este estudio.<br />
III.3. Programas <strong>de</strong> recuperación y restablecimiento <strong>de</strong> las zonas <strong>de</strong> restauración<br />
ecológica.<br />
El predio <strong>de</strong> interés no correspon<strong>de</strong> a una zona <strong>de</strong> restauración ecológica.<br />
Estudios <strong>de</strong> Planeación <strong>Ambiental</strong>, S.A. <strong>de</strong> C.V.<br />
62
<strong>Manifestación</strong> <strong>de</strong> <strong>Impacto</strong> <strong>Ambiental</strong> – <strong>Modalidad</strong> Particular<br />
Planta <strong>de</strong> almacenamiento para distribución <strong>de</strong> gas LP y estación <strong>de</strong> carburación para uso<br />
vehicular – Gas <strong>de</strong>l Atlántico – Tuxtepec, Oax.<br />
III.4. Normas Oficiales Mexicanas que apliquen para el <strong>de</strong>sarrollo <strong>de</strong>l proyecto.<br />
Las Normas Oficiales Mexicanas que aplican al proyecto incluyen:<br />
NOM-001-SEMARNAT-1996 Norma Oficial Mexicana, que establece los límites<br />
máximos permisibles <strong>de</strong> contaminantes en las <strong>de</strong>scargas <strong>de</strong> aguas residuales en<br />
aguas y bienes nacionales.<br />
En este caso aplica ya que la <strong>de</strong>scarga final <strong>de</strong> las aguas residuales <strong>de</strong> la instalación se<br />
someterá a tratamiento mediante una fosa séptica, <strong>de</strong>scargando finalmente el efluente<br />
tratado en el campo <strong>de</strong> oxidación correspondiente, <strong>de</strong>biendo cumplir con las<br />
concentraciones máximas permisibles para infiltración <strong>de</strong> aguas residuales tratadas en<br />
suelo.<br />
NOM-052-SEMARNAT-2005 Norma Oficial Mexicana, que establece las<br />
características, el procedimiento <strong>de</strong> i<strong>de</strong>ntificación, clasificación y los listados <strong>de</strong> los<br />
residuos peligrosos.<br />
La norma citada se aplica a la i<strong>de</strong>ntificación <strong>de</strong> los residuos peligrosos que pudieran<br />
generarse durante la operación y mantenimiento <strong>de</strong> la estación <strong>de</strong> gas LP., <strong>de</strong>biendo la<br />
instalación contar con un almacén temporal <strong>de</strong> residuos peligrosos que cumpla con las<br />
características establecidas en el Reglamento vigente.<br />
NOM-053-SEMARNAT-1993 Norma Oficial Mexicana, que establece el procedimiento<br />
para llevar a cabo la prueba <strong>de</strong> extracción para <strong>de</strong>terminar los constituyentes que<br />
hacen a un residuo peligroso por su toxicidad al ambiente<br />
La norma citada aplica a la i<strong>de</strong>ntificación <strong>de</strong> los componentes tóxicos presentes en los<br />
residuos peligrosos generados, correspon<strong>de</strong> su aplicación al laboratorio seleccionado<br />
para la caracterización CRIT <strong>de</strong> los residuos.<br />
NOM-054-SEMARNAT-1993 Norma Oficial Mexicana, que establece el procedimiento<br />
para <strong>de</strong>terminar la incompatibilidad entre dos o mas residuos consi<strong>de</strong>rados como<br />
peligrosos por la Norma Oficial Mexicana NOM-052-SEMARNAT 2005.<br />
La norma citada aplica a la segregación <strong>de</strong> los residuos en el almacén temporal <strong>de</strong><br />
residuos peligrosos.<br />
NOM-081-SEMARNAT-1994 Norma Oficial Mexicana que establece los límites<br />
máximos permisibles <strong>de</strong> emisión <strong>de</strong> ruido <strong>de</strong> las fuentes fijas y su método <strong>de</strong><br />
medición.<br />
La aplicación <strong>de</strong> esta norma se refiere al nivel <strong>de</strong> ruido perimetral que se genere por la<br />
Estudios <strong>de</strong> Planeación <strong>Ambiental</strong>, S.A. <strong>de</strong> C.V.<br />
63
<strong>Manifestación</strong> <strong>de</strong> <strong>Impacto</strong> <strong>Ambiental</strong> – <strong>Modalidad</strong> Particular<br />
Planta <strong>de</strong> almacenamiento para distribución <strong>de</strong> gas LP y estación <strong>de</strong> carburación para uso<br />
vehicular – Gas <strong>de</strong>l Atlántico – Tuxtepec, Oax.<br />
operación <strong>de</strong> la estación <strong>de</strong> gas LP.<br />
NOM-087-SEMARNAT-SSA1-2002 Norma Oficial Mexicana, Protección <strong>Ambiental</strong> -<br />
Salud <strong>Ambiental</strong> - Residuos Peligrosos Biológico-Infecciosos - Clasificación y<br />
especificaciones <strong>de</strong> manejo<br />
Como ni la planta <strong>de</strong> almacenamiento ni la estación <strong>de</strong> carburación <strong>de</strong> gas LP contarán<br />
con consultorio médico, no aplica esta norma.<br />
Adicionalmente las instalaciones objeto <strong>de</strong> esta manifestación estarán cumpliendo con las<br />
Normas Oficial Mexicana:<br />
NOM-001-SEDG-1996, “Plantas <strong>de</strong> Almacenamiento para Gas L. P., Diseño y<br />
Construcción”<br />
Norma Oficial Mexicana NOM-003-SEDG-2004 “Estaciones <strong>de</strong> Gas L. P. para<br />
carburación - Diseño y Construcción”,<br />
A su vez el almacén <strong>de</strong> cilindros <strong>de</strong> gas LP que fue autorizado por el Gobierno <strong>de</strong> Oaxaca<br />
cumple con la norma oficial mexicana:<br />
NOM-002-SESH-2009 “Bo<strong>de</strong>gas <strong>de</strong> distribución <strong>de</strong> gas LP. Diseño, construcción<br />
operación y condiciones <strong>de</strong> seguridad”<br />
III.5. Reglamentos específicos en la materia.<br />
A nivel fe<strong>de</strong>ral, le aplican al proyecto los reglamentos <strong>de</strong> la Ley General <strong>de</strong>l Equilibrio<br />
Ecológico y la Protección al Ambiente en materia <strong>de</strong>:<br />
Evaluación <strong>de</strong>l <strong>Impacto</strong> <strong>Ambiental</strong><br />
En este caso, el artículo 5 fracción D apartado IV establece la necesidad <strong>de</strong> obtener la<br />
autorización en materia <strong>de</strong> impacto ambiental:<br />
Artículo 5o.- Quienes pretendan llevar a cabo alguna <strong>de</strong> las siguientes obras o<br />
activida<strong>de</strong>s, requerirán previamente la autorización <strong>de</strong> la Secretaría en materia <strong>de</strong> impacto<br />
ambiental:<br />
…………..<br />
D) INDUSTRIA PETROLERA:<br />
IV. Construcción <strong>de</strong> centros <strong>de</strong> almacenamiento o distribución <strong>de</strong> hidrocarburos que<br />
prevean activida<strong>de</strong>s altamente riesgosas;<br />
……………….<br />
Estudios <strong>de</strong> Planeación <strong>Ambiental</strong>, S.A. <strong>de</strong> C.V.<br />
64
<strong>Manifestación</strong> <strong>de</strong> <strong>Impacto</strong> <strong>Ambiental</strong> – <strong>Modalidad</strong> Particular<br />
Planta <strong>de</strong> almacenamiento para distribución <strong>de</strong> gas LP y estación <strong>de</strong> carburación para uso<br />
vehicular – Gas <strong>de</strong>l Atlántico – Tuxtepec, Oax.<br />
En base a lo anterior, adicionalmente aplican los artículos 9 a 28 y 35 a 54, que<br />
establecen los requerimientos para los estudios <strong>de</strong> impacto ambiental, incluyendo el<br />
estudio <strong>de</strong> riesgo.<br />
La competencia fe<strong>de</strong>ral en el proyecto se sustenta en los artículos 5 fracciones VI y X <strong>de</strong><br />
la LGEEPA, así como también aplican los artículos <strong>de</strong>l Título I, Sección V referente a la<br />
evaluación <strong>de</strong>l impacto ambiental, así como el Título IV capítulo V referente a las<br />
activida<strong>de</strong>s altamente riesgosas, ya que por la cantidad <strong>de</strong> gas LP involucrada en el<br />
proyecto <strong>de</strong> interés, se rebasa la cantidad <strong>de</strong> reporte para este material establecida en el<br />
Acuerdo por el que las Secretarias <strong>de</strong> Gobernación y <strong>de</strong> Desarrollo Urbano y Ecología,<br />
con fundamento en lo dispuesto por los artículos 5 fracción X y 146 <strong>de</strong> la Ley General <strong>de</strong>l<br />
Equilibrio Ecológico y la Protección al Ambiente; 27 Fracción XXXII y 37 Fracciones XVI y<br />
XVII <strong>de</strong> la Ley Orgánica <strong>de</strong> la Administración Pública Fe<strong>de</strong>ral, expi<strong>de</strong>n el Segundo Listado<br />
<strong>de</strong> Activida<strong>de</strong>s Altamente Riesgosas, en el cual se señala:<br />
………………….<br />
V. Cantidad <strong>de</strong> reporte: a partir <strong>de</strong> 50,000 Kg.<br />
a) En el caso <strong>de</strong> las siguientes sustancias en estado gaseoso:<br />
Gas L. P. comercial<br />
……………….<br />
Registro <strong>de</strong> emisiones y transferencia <strong>de</strong> contaminantes<br />
Aplica al proyecto por las posibles emisiones acci<strong>de</strong>ntales <strong>de</strong> gas LP (propano-butano).<br />
Adicionalmente le aplican:<br />
Reglamento <strong>de</strong> la Ley <strong>de</strong> Aguas Nacionales<br />
Al respecto aplica el artículo 135 que establece:<br />
Las <strong>de</strong>scargas <strong>de</strong> aguas residuales <strong>de</strong> uso doméstico que no formen parte <strong>de</strong> un sistema<br />
municipal <strong>de</strong> alcantarillado, se podrán llevar a cabo con sujeción a las Normas Oficiales<br />
Mexicanas que al efecto se expidan y mediante aviso.<br />
El cual se sustenta en el artículo 44 <strong>de</strong> la Ley <strong>de</strong> Aguas Nacionales cuyo texto es idéntico<br />
al señalado.<br />
Reglamento para el Transporte Terrestre <strong>de</strong> Materiales y Residuos Peligrosos<br />
Aplica en lo conducente a i<strong>de</strong>ntificación y marcado <strong>de</strong> los contenedores utilizados para los<br />
Estudios <strong>de</strong> Planeación <strong>Ambiental</strong>, S.A. <strong>de</strong> C.V.<br />
65
<strong>Manifestación</strong> <strong>de</strong> <strong>Impacto</strong> <strong>Ambiental</strong> – <strong>Modalidad</strong> Particular<br />
Planta <strong>de</strong> almacenamiento para distribución <strong>de</strong> gas LP y estación <strong>de</strong> carburación para uso<br />
vehicular – Gas <strong>de</strong>l Atlántico – Tuxtepec, Oax.<br />
residuos peligrosos, así como en las especificaciones <strong>de</strong> los vehículos <strong>de</strong> transporte,<br />
tanto <strong>de</strong> los cilindros <strong>de</strong> gas LP como en los autotanques <strong>de</strong>dicados a este servicio.<br />
Reglamento <strong>de</strong> la Ley General para la Prevención y Gestión Integral <strong>de</strong> los Residuos<br />
En el caso <strong>de</strong>l proyecto <strong>de</strong> interés aplican los artículos 35 a 47y 68 a 91 que <strong>de</strong>finen los<br />
requerimientos administrativos para el manejo <strong>de</strong> los residuos peligrosos, así como las<br />
características físicas <strong>de</strong>l almacén temporal <strong>de</strong> residuos peligrosos.<br />
En relación con la competencia estatal le aplica:<br />
Ley <strong>de</strong>l Equilibrio Ecológico <strong>de</strong>l Estado <strong>de</strong> Oaxaca (Artículos 17 a 27, referentes a<br />
<strong>Impacto</strong> <strong>Ambiental</strong> <strong>de</strong> competencia local), así como el Título IV, Capítulos II (Prevención<br />
<strong>de</strong> la contaminación <strong>de</strong>l aire), III (Prevención <strong>de</strong> la contaminación <strong>de</strong>l agua), III<br />
(prevención <strong>de</strong> la contaminación <strong>de</strong>l suelo), IV (Activida<strong>de</strong>s no altamente riesgosas) y V<br />
(control <strong>de</strong> ruido, vibraciones, energía térmica y lumínica, olores y contaminación visual).<br />
De igual forma le aplican la Ley <strong>de</strong> Agua Potable y Alcantarillado para el Estado <strong>de</strong><br />
Oaxaca, la cual señala, en su artículo 72 la no necesidad <strong>de</strong> contratar servicios <strong>de</strong> agua<br />
potable y alcantarillado:<br />
Artículo 72.- Están obligados a contratar los servicios <strong>de</strong> agua potable, alcantarillado y el<br />
<strong>de</strong> tratamiento <strong>de</strong> aguas residuales, en los lugares en que existan dichos servicios:<br />
I.- Los propietarios o poseedores a cualquier título <strong>de</strong> predios edificados.<br />
II.- Los propietarios o poseedores a cualquier título, <strong>de</strong> predios no edificados cuando<br />
frente a los mismos existan instalaciones a<strong>de</strong>cuadas para los servicios que sean<br />
utilizados; y<br />
III.- Los propietarios o poseedores <strong>de</strong> giros mercantiles o industriales o <strong>de</strong> cualquier otra<br />
actividad que por su naturaleza estén obligados al uso <strong>de</strong> agua potable y alcantarillado.<br />
En el caso <strong>de</strong>l proyecto <strong>de</strong> interés no existen dichos servicios.<br />
Finalmente le aplica el Reglamento para el Servicio <strong>de</strong> Limpia Pública <strong>de</strong>l Municipio <strong>de</strong><br />
San Juan Bautista Tuxtepec, Oaxaca, que en su artículo 8 establece:<br />
Artículo 8 Los establecimientos comerciales industriales, <strong>de</strong> servicios similares, <strong>de</strong>berán<br />
sufragar los costos <strong>de</strong> recolección, transportación y confinamiento <strong>de</strong> sus residuos sólidos<br />
en los lugares que <strong>de</strong>termine la Dirección.<br />
En caso <strong>de</strong> que dichos establecimientos contraten con la Dirección la prestación <strong>de</strong> los<br />
servicios mencionados, <strong>de</strong>berán cubrir las tarifas que para el efecto establezca el<br />
Ayuntamiento Municipal por conducto <strong>de</strong> la tesorería.<br />
Estudios <strong>de</strong> Planeación <strong>Ambiental</strong>, S.A. <strong>de</strong> C.V.<br />
66
<strong>Manifestación</strong> <strong>de</strong> <strong>Impacto</strong> <strong>Ambiental</strong> – <strong>Modalidad</strong> Particular<br />
Planta <strong>de</strong> almacenamiento para distribución <strong>de</strong> gas LP y estación <strong>de</strong> carburación para uso<br />
vehicular – Gas <strong>de</strong>l Atlántico – Tuxtepec, Oax.<br />
III.6. Decretos y Programas <strong>de</strong> Manejo <strong>de</strong> Áreas Naturales Protegidas.<br />
La zona <strong>de</strong> interés no correspon<strong>de</strong> ni se encuentra cercana a un Área Natural protegida a<br />
nivel fe<strong>de</strong>ral ni estatal.<br />
III.7. Bandos y reglamentos municipales.<br />
No existe reglamento municipal en materia ambiental<br />
III.8. Zonas terrestres o hidrológicas prioritarias establecidas por la CONABIO.<br />
La zona <strong>de</strong>l proyecto se ubica en la Región Hidrológica Prioritaria No. 78 <strong>de</strong>nominada<br />
“Presa Miguel Alemán – Cerro <strong>de</strong> Oro” (figura III.1) <strong>de</strong> la cual se pue<strong>de</strong>n <strong>de</strong>stacar los<br />
atributos siguientes:<br />
Extensión: 4,299.36 Km 2<br />
Polígono: Latitud 18°43'12"- 18°03'00" N<br />
Longitud 97°04'48"- 96°14'24" W<br />
Recursos hídricos principales<br />
Lénticos: Presas Cerro <strong>de</strong> Oro (Miguel <strong>de</strong> la Madrid Hurtado) y Temazcal (Miguel Alemán)<br />
Lóticos: ríos Tonto, Usila, Petlapa y Sto. Domingo, arroyos <strong>de</strong> alta pendiente<br />
Limnología básica:<br />
Cerro <strong>de</strong> Oro: 22 mil ha y Temazcal: 47,800 ha. Ambas con 13,380 millones <strong>de</strong> m 3 (están<br />
unidas).<br />
En los últimos años las presas se han transformado <strong>de</strong> oligotróficas a eutróficas, con<br />
aumento en la liberación <strong>de</strong> nutrientes y estratificación térmica <strong>de</strong> sus aguas; temperatura<br />
24-30 °C; oxígeno: 2-10 mg/l; agua alcalina mo<strong>de</strong>radamente dura, con predominio <strong>de</strong><br />
bicarbonatos.<br />
Geología/Edafología:<br />
Se encuentra ro<strong>de</strong>ada por las sierras <strong>de</strong> Zongolica, <strong>de</strong> Juárez y Tuxtepec y la vertiente <strong>de</strong>l<br />
Golfo. Pertenece a la cuenca <strong>de</strong>l Papaloapan. Suelos tipo Vertisol, Feozem, Luvisol,<br />
Rendzina, Acrisol y Cambisol.<br />
Características varias:<br />
Clima cálido húmedo y semicálido húmedo con lluvias abundantes lluvias en verano y<br />
semicálido húmedo con lluvias en verano.<br />
Temperatura media anual <strong>de</strong> 18-26 °C.<br />
Estudios <strong>de</strong> Planeación <strong>Ambiental</strong>, S.A. <strong>de</strong> C.V.<br />
67
<strong>Manifestación</strong> <strong>de</strong> <strong>Impacto</strong> <strong>Ambiental</strong> – <strong>Modalidad</strong> Particular<br />
Planta <strong>de</strong> almacenamiento para distribución <strong>de</strong> gas LP y estación <strong>de</strong> carburación para uso<br />
vehicular – Gas <strong>de</strong>l Atlántico – Tuxtepec, Oax.<br />
Precipitación total anual <strong>de</strong> 1500-4500 mm.<br />
Principales poblados: Temazcal, Cd. Alemán, Tuxtepec, San Lucas Ojitlán<br />
Actividad económica principal:<br />
Pesca, agricultura y recolección <strong>de</strong> barbasco<br />
Indicadores <strong>de</strong> calidad <strong>de</strong> agua: eutrófica<br />
Biodiversidad: tipos <strong>de</strong> vegetación: selva alta perennifolia y subperennifolia, selva<br />
mediana subperennifolia, bosque <strong>de</strong> pino-encino, <strong>de</strong> encino-pino, <strong>de</strong> pino, bosque<br />
mesófilo <strong>de</strong> montaña, acahuales y pastizal cultivado.<br />
Diversidad <strong>de</strong> hábitats: reservorios, humedales, ríos, pantanos.<br />
Comunida<strong>de</strong>s <strong>de</strong> abundantes macrofitas acuáticas, helechos arborescentes, especies<br />
exóticas y nativas <strong>de</strong> peces.<br />
En<strong>de</strong>mismos <strong>de</strong> la palma Ops/andra gomezpompae, <strong>de</strong> crustáceos Neopa/aemon<br />
nahuatlus, Stygoíhelphusa lopezbomienti, Disparithelphusa pecki, Procambarus<br />
(Austrocambarus) oaxacae oaxacae, Pseudothelphusa granatensis y Alpheopsis stugicola<br />
(habita en cuevas).<br />
La especie <strong>de</strong> cicada Dloon spinulosum amenazada por explotación comercial.<br />
Aumento en las poblaciones <strong>de</strong>l pato buzo Pha/acrocorax oliváceas <strong>de</strong>bido a las<br />
condiciones creadas con el embalse.<br />
Aspectos económicos: producción pesquera aproximada: 700 ton/año; explotación <strong>de</strong> 42<br />
especies <strong>de</strong> peces, entre ellos: Oreochromis niloticus (tilapia), Pétenla splendlda<br />
(tenguayaca), Ictalurus meridionalis (jolote), Clchlasoma salvlní (morro colorado),<br />
Cyprinus carpió (carpa), bagres, camarones, jaibas, alacranes <strong>de</strong> agua y los crustáceos<br />
Macrobrachium acanthochirus y Macrobrachium acanthurus', agricultura <strong>de</strong> subsistencia,<br />
principalmente maíz. Hay generación <strong>de</strong> energía eléctrica, control <strong>de</strong> avenidas y agua<br />
para riego en la cuenca baja <strong>de</strong>l Papaloapan.<br />
Problemática:<br />
Modificación <strong>de</strong>l entorno: El <strong>de</strong>smonte <strong>de</strong> la superficie circundante por actividad<br />
humana origina aportes <strong>de</strong> sedimentos hacia el vaso <strong>de</strong> las presas, azolvándolas. La<br />
acumulación y <strong>de</strong>scomposición <strong>de</strong> la materia orgánica sumergida ha provocado la<br />
eutroficación <strong>de</strong>l sistema y la consiguiente proliferación <strong>de</strong> macrofitas acuáticas e insectos<br />
dañinos para el hombre.<br />
Estudios <strong>de</strong> Planeación <strong>Ambiental</strong>, S.A. <strong>de</strong> C.V.<br />
68
<strong>Manifestación</strong> <strong>de</strong> <strong>Impacto</strong> <strong>Ambiental</strong> – <strong>Modalidad</strong> Particular<br />
Planta <strong>de</strong> almacenamiento para distribución <strong>de</strong> gas LP y estación <strong>de</strong> carburación para uso<br />
vehicular – Gas <strong>de</strong>l Atlántico – Tuxtepec, Oax.<br />
Los ríos tributarios a las presas se caracterizan por su riqueza íctica, sin embargo, al<br />
ser represadas sus aguas, se han visto mermadas las poblaciones <strong>de</strong> peces <strong>de</strong>bido al<br />
cambio <strong>de</strong> condiciones <strong>de</strong> lóticas a lénticas. Así, algunas especies <strong>de</strong> peces y crustáceos<br />
que tienen hábitos reproductivos migratorios vieron afectado drásticamente su ciclo <strong>de</strong><br />
vida al no po<strong>de</strong>r franquear la cortina <strong>de</strong> la presa.<br />
Contaminación: por basura, aguas residuales domésticas, fertilizantes y pesticidas,<br />
<strong>de</strong>scargas termales por la hidroeléctrica.<br />
Uso <strong>de</strong> recursos: ictiofauna nativa en riesgo (mojarra morro, bagre, jolote, tenguayaca).<br />
Importante producción <strong>de</strong> especies introducidas <strong>de</strong> tilapia y carpa. Violación <strong>de</strong> vedas y<br />
tallas mínimas. Agricultura <strong>de</strong> subsistencia en suelos poco aptos para su <strong>de</strong>sarrollo. La<br />
tala e inundación <strong>de</strong>l vaso significaron una pérdida en la variedad <strong>de</strong> especies forestales<br />
aprovechables que tienen valor <strong>de</strong> uso y valor <strong>de</strong> cambio para la cultura chinanteca, como<br />
<strong>de</strong> especies importantes para la caza y la recolección.<br />
Conservación: se requiere evaluar la importancia <strong>de</strong> los reservorios como refugio <strong>de</strong><br />
fauna silvestre, especialmente aves acuáticas; consi<strong>de</strong>rar la importancia <strong>de</strong> la producción<br />
<strong>de</strong> especies nativas i/s. especies introducidas. No hay estudios recientes formales <strong>de</strong> las<br />
comunida<strong>de</strong>s <strong>de</strong> invertebrados y plancton, ni <strong>de</strong>l comportamiento hidrológico <strong>de</strong> los<br />
embalses y su influencia sobre la biota circundante y sus en<strong>de</strong>mismos. Planeación <strong>de</strong><br />
alternativas o directrices productivas pesqueras.<br />
Dada la naturaleza <strong>de</strong>l proyecto, no afectará las condiciones <strong>de</strong> la región hidrológica<br />
prioritaria don<strong>de</strong> se ubica.<br />
Estudios <strong>de</strong> Planeación <strong>Ambiental</strong>, S.A. <strong>de</strong> C.V.<br />
69
<strong>Manifestación</strong> <strong>de</strong> <strong>Impacto</strong> <strong>Ambiental</strong> – <strong>Modalidad</strong> Particular<br />
Planta <strong>de</strong> almacenamiento para distribución <strong>de</strong> gas LP y estación <strong>de</strong> carburación para uso<br />
vehicular – Gas <strong>de</strong>l Atlántico – Tuxtepec, Oax.<br />
Figura III.1<br />
Región Hidrológica Prioritaria No. 78<br />
"Presa Miguel Alemán – Cerro <strong>de</strong> Oro"<br />
Estudios <strong>de</strong> Planeación <strong>Ambiental</strong>, S.A. <strong>de</strong> C.V.<br />
70
<strong>Manifestación</strong> <strong>de</strong> <strong>Impacto</strong> <strong>Ambiental</strong> – <strong>Modalidad</strong> Particular<br />
Planta <strong>de</strong> almacenamiento para distribución <strong>de</strong> gas LP y estación <strong>de</strong> carburación para uso<br />
vehicular – Gas <strong>de</strong>l Atlántico – Tuxtepec, Oax.<br />
IV. DESCRIPCIÓN DEL SISTEMA AMBIENTAL Y SEÑALAMIENTO DE LA<br />
PROBLEMÁTICA AMBIENTAL DETECTADA EN EL ÁREA DE INFLUENCIA DEL<br />
PROYECTO<br />
IV.1 Delimitación <strong>de</strong>l área <strong>de</strong> estudio<br />
El área <strong>de</strong> interés para el proyecto evaluado es estrictamente local (área <strong>de</strong>l predio don<strong>de</strong><br />
se ubicará ya que no presenta directamente aspectos e impactos ambientales que afecten<br />
el entorno <strong>de</strong> la misma, con excepción <strong>de</strong> las posibles afectaciones por acci<strong>de</strong>ntes<br />
ambientales (incendios o explosiones) en las instalaciones <strong>de</strong> la gasera. En este caso, el<br />
área <strong>de</strong> afectación será el entorno en un radio <strong>de</strong> alre<strong>de</strong>dor <strong>de</strong> 4 km, área a ser<br />
potencialmente afectada por un posible BLEVE <strong>de</strong>l tanque <strong>de</strong> gas LP <strong>de</strong> 250,000 litros al<br />
80% <strong>de</strong> llenado. La figura IV.1 presenta la zona <strong>de</strong> influencia <strong>de</strong> efectos negativos por<br />
riesgos <strong>de</strong> explosiones potenciales.<br />
IV.2 Caracterización y análisis <strong>de</strong>l sistema ambiental<br />
IV.2.1 Aspectos abióticos<br />
a) Clima<br />
• Tipo <strong>de</strong> clima: <strong>de</strong>scribirlo según la clasificación <strong>de</strong> Köppen, modificada por E. García<br />
(1981).<br />
El sitio <strong>de</strong>l proyecto posee un clima cálido húmedo con lluvias abundantes en verano,<br />
clasificado por Enriqueta García como Am(w)(e)gw”, <strong>de</strong> acuerdo con los datos <strong>de</strong> la<br />
estación meteorológica <strong>de</strong> S.J.B. Tuxtepec, <strong>de</strong>l Servicio Meteorológico Nacional y con las<br />
Modificaciones al Sistema <strong>de</strong> Clasificación Climática <strong>de</strong> Köppen para la República<br />
Mexicana <strong>de</strong> Enriqueta García.<br />
La característica fundamental <strong>de</strong> este clima es el ser cálido con lluvias <strong>de</strong> verano diez<br />
veces más lluvias que el mes más seco <strong>de</strong>l año, con temperatura máxima promedio en el<br />
mes más cálido mayor <strong>de</strong> 30°C y con una temperatura mínima promedio en el más frío,<br />
<strong>de</strong> 20°C. La oscilación promedio anual es <strong>de</strong> 10 a 14 °C, con lluvia invernal entre 5 y 10.2<br />
% <strong>de</strong> la total anual.<br />
De acuerdo con el índice <strong>de</strong> Lang, don<strong>de</strong> se relaciona la precipitación y la temperatura<br />
anual, este se encuentra entre 66 a 80 mm/°C, clasificándose como húmedo. Por otra<br />
parte, la precipitación media anual es <strong>de</strong> 2000 a 2500 mm, superando el valor <strong>de</strong><br />
evaporación total anual, el cual es <strong>de</strong> 1600 a 1800 mm; siendo el índice pluvial <strong>de</strong><br />
Thornthwaite <strong>de</strong> 20 a 40% característico <strong>de</strong> este tipo <strong>de</strong> climas húmedos, <strong>de</strong> acuerdo con<br />
Estudios <strong>de</strong> Planeación <strong>Ambiental</strong>, S.A. <strong>de</strong> C.V.<br />
71
<strong>Manifestación</strong> <strong>de</strong> <strong>Impacto</strong> <strong>Ambiental</strong> – <strong>Modalidad</strong> Particular<br />
Planta <strong>de</strong> almacenamiento para distribución <strong>de</strong> gas LP y estación <strong>de</strong> carburación para uso<br />
vehicular – Gas <strong>de</strong>l Atlántico – Tuxtepec, Oax.<br />
los análisis <strong>de</strong>l Servicio Meteorológico Nacional y <strong>de</strong>l Instituto <strong>de</strong> Geografía <strong>de</strong> la UNAM.<br />
Figura IV.1<br />
Area <strong>de</strong> influencia (explosiones potenciales)<br />
Estudios <strong>de</strong> Planeación <strong>Ambiental</strong>, S.A. <strong>de</strong> C.V.<br />
72
<strong>Manifestación</strong> <strong>de</strong> <strong>Impacto</strong> <strong>Ambiental</strong> – <strong>Modalidad</strong> Particular<br />
Planta <strong>de</strong> almacenamiento para distribución <strong>de</strong> gas LP y estación <strong>de</strong> carburación para uso<br />
vehicular – Gas <strong>de</strong>l Atlántico – Tuxtepec, Oax.<br />
• Fenómenos climatológicos (nortes, tormentas tropicales y huracanes, entre otros<br />
eventos extremos).<br />
La zona <strong>de</strong> interés presenta intensida<strong>de</strong>s muy bajas <strong>de</strong> granizadas con una frecuencia<br />
menor <strong>de</strong> 2 días por año, en referencia a los días con tormenta eléctrica, éstos son con<br />
una intensidad<br />
Por otra parte la frecuencia <strong>de</strong> inundaciones en la zona <strong>de</strong>l proyecto, es alta <strong>de</strong> acuerdo<br />
con el Atlas <strong>de</strong> Riesgos <strong>de</strong>l Edo. <strong>de</strong> Oaxaca; <strong>de</strong>bido a los efectos secundarios <strong>de</strong> lluvias<br />
originadas por ciclones tropicales en verano y nortes en invierno (figura IV.2).<br />
Figura IV.2<br />
Riesgos <strong>de</strong> inundaciones en la zona<br />
Estudios <strong>de</strong> Planeación <strong>Ambiental</strong>, S.A. <strong>de</strong> C.V.<br />
73
<strong>Manifestación</strong> <strong>de</strong> <strong>Impacto</strong> <strong>Ambiental</strong> – <strong>Modalidad</strong> Particular<br />
Planta <strong>de</strong> almacenamiento para distribución <strong>de</strong> gas LP y estación <strong>de</strong> carburación para uso<br />
vehicular – Gas <strong>de</strong>l Atlántico – Tuxtepec, Oax.<br />
• Temperatura (promedio mensual, anual y extremas).<br />
La temperatura media anual reportada en la zona, por el Servicio Meteorológico Nacional<br />
es <strong>de</strong> 25 °C, con una temperatura máxima promedio <strong>de</strong> 30 °C y una mínima promedio <strong>de</strong><br />
20 °C; los meses más cálido son abril y mayo, y los meses más fríos, diciembre, enero y<br />
febrero. En general, la oscilación <strong>de</strong> la temperatura anual en la zona es <strong>de</strong> 10 °C,<br />
presentándose variaciones menores en aquellos meses don<strong>de</strong> el contenido <strong>de</strong> vapor <strong>de</strong><br />
agua en la atmósfera es alto, lo que da un carácter marítimo al clima <strong>de</strong> la zona; éstas<br />
variaciones van aumentando como consecuencia <strong>de</strong>l acarreo <strong>de</strong> masas <strong>de</strong> aire<br />
relativamente frescas sobre el área en cuestión, durante la temporada <strong>de</strong> los "nortes".<br />
Se cuentan con registros <strong>de</strong> las temperaturas máximas y mínimas extremas anuales <strong>de</strong><br />
42.2 y 9 °C, respectivamente. Esta información se <strong>de</strong>talla en la tabla IV.1.<br />
Tabla IV.1<br />
Temperaturas en la zona<br />
Mes Máxima Media Mínima<br />
Ene 25 20.7 16.4<br />
Feb 25.7 21.2 16.7<br />
Mar 29.9 24.4 18.9<br />
Abr 32.2 26.6 21<br />
May 33.8 28.3 22.9<br />
Jun 31.5 26.8 22.2<br />
Jul 30.4 25.9 21.5<br />
Ago 30.5 26 21.5<br />
Sep 30 25.8 21.5<br />
Oct 28.7 24.7 20.6<br />
Nov 26.8 22.9 19<br />
Dic 25.4 21.4 17.3<br />
Anual 29.2 24.6 20.0<br />
Estudios <strong>de</strong> Planeación <strong>Ambiental</strong>, S.A. <strong>de</strong> C.V.<br />
74
<strong>Manifestación</strong> <strong>de</strong> <strong>Impacto</strong> <strong>Ambiental</strong> – <strong>Modalidad</strong> Particular<br />
Planta <strong>de</strong> almacenamiento para distribución <strong>de</strong> gas LP y estación <strong>de</strong> carburación para uso<br />
vehicular – Gas <strong>de</strong>l Atlántico – Tuxtepec, Oax.<br />
• Evaporación (promedio mensual).<br />
En el sitio <strong>de</strong> interés, la evaporación <strong>de</strong>pen<strong>de</strong> <strong>de</strong> la precipitación y la temperatura media<br />
mensual, como tácitamente lo explica la relación <strong>de</strong> Thornthwaite, la cual reporta un valor<br />
<strong>de</strong> 40 a 60%, <strong>de</strong>finiendo a la zona como mo<strong>de</strong>radamente húmeda.<br />
Así, la mayor evaporación en la zona se presenta en los meses <strong>de</strong> junio, julio, agosto y<br />
septiembre, alcanzando valores <strong>de</strong> hasta 410 mm; los meses con menor evaporación han<br />
sido enero y febrero, <strong>de</strong> acuerdo con los registros <strong>de</strong>l Servicio Meteorológico Nacional.<br />
La fluctuación mensual <strong>de</strong> este parámetro se muestra en la tabla IV.2.<br />
Tabla IV.2<br />
Evaporación mensual (mm)<br />
Mes Evaporación media<br />
Ene 64.6<br />
Feb 70.5<br />
Mar 125.5<br />
Abr 148<br />
May 154.5<br />
Jun 126.4<br />
Jul 127.9<br />
Ago 122.5<br />
Sep 109.3<br />
Oct 87.3<br />
Nov 65.2<br />
Dic 60.5<br />
Anual 1,262.2<br />
• Vientos dominantes (dirección y velocidad).<br />
El área <strong>de</strong> estudio por localizarse en su mayor parte en la planicie costera <strong>de</strong>l Golfo, está<br />
sujeta a la acción <strong>de</strong> los vientos alisios originados en el núcleo <strong>de</strong> alta presión <strong>de</strong> las<br />
Bermudas Azores cuando se trasladan a 30-40°N, e inci<strong>de</strong>n con una dirección dominante<br />
Estudios <strong>de</strong> Planeación <strong>Ambiental</strong>, S.A. <strong>de</strong> C.V.<br />
75
<strong>Manifestación</strong> <strong>de</strong> <strong>Impacto</strong> <strong>Ambiental</strong> – <strong>Modalidad</strong> Particular<br />
Planta <strong>de</strong> almacenamiento para distribución <strong>de</strong> gas LP y estación <strong>de</strong> carburación para uso<br />
vehicular – Gas <strong>de</strong>l Atlántico – Tuxtepec, Oax.<br />
<strong>de</strong>l este-sureste, produciendo el efecto <strong>de</strong> gran<strong>de</strong>s precipitaciones y oscilaciones<br />
térmicas.<br />
La inci<strong>de</strong>ncia <strong>de</strong> estos vientos ocurre en el verano, <strong>de</strong> principios <strong>de</strong> junio a fines <strong>de</strong><br />
agosto, lo cual <strong>de</strong>termina el primer máximo en la variación anual <strong>de</strong> la precipitación. La<br />
velocidad promedio <strong>de</strong> los vientos es <strong>de</strong> 4 a 6 m/s y una intensidad media <strong>de</strong> 80 a 160<br />
Watts/m2, <strong>de</strong> acuerdo con el Instituto <strong>de</strong> Geografía <strong>de</strong> la UNAM.<br />
Al respecto, la figura IV.3 muestra la rosa <strong>de</strong> vientos correspondiente.<br />
W<br />
Figura IV.3<br />
Rosa <strong>de</strong> vientos en la zona <strong>de</strong>l Papaloapan<br />
NW<br />
SW<br />
20%<br />
8%<br />
35%<br />
Estudios <strong>de</strong> Planeación <strong>Ambiental</strong>, S.A. <strong>de</strong> C.V.<br />
N<br />
4%<br />
4%<br />
Otros vientos que tienen influencia en la región <strong>de</strong>l Bajo Papaloapan son, los vientos <strong>de</strong>l<br />
sur, comúnmente llamados "suradas" que se presentan a partir <strong>de</strong>l mes <strong>de</strong> abril y<br />
terminan con la iniciación <strong>de</strong> las lluvias. En ocasiones duran más <strong>de</strong> 20 días en forma<br />
continua, por ser vientos secos y calientes aumentan la evapotranspiración causando<br />
daños a algunos cultivos.<br />
Los llamados "nortes" que se presentan a partir <strong>de</strong>l mes <strong>de</strong> octubre y terminan a fines <strong>de</strong><br />
marzo, llegan a adquirir velocida<strong>de</strong>s huracanadas en la costa y aunque pier<strong>de</strong>n velocidad<br />
S<br />
17%<br />
15%<br />
3%<br />
NE<br />
SE<br />
E<br />
76
<strong>Manifestación</strong> <strong>de</strong> <strong>Impacto</strong> <strong>Ambiental</strong> – <strong>Modalidad</strong> Particular<br />
Planta <strong>de</strong> almacenamiento para distribución <strong>de</strong> gas LP y estación <strong>de</strong> carburación para uso<br />
vehicular – Gas <strong>de</strong>l Atlántico – Tuxtepec, Oax.<br />
al penetrar al interior <strong>de</strong> la cuenca <strong>de</strong>l Papaloapan, causan daños a la agricultura.<br />
• Precipitación pluvial (anual, mensual, máxima y mínima).<br />
La precipitación total anual registrada en la zona <strong>de</strong>l proyecto se distribuye en los meses<br />
<strong>de</strong> junio a septiembre <strong>de</strong> acuerdo con los datos que se reportan en el Servicio<br />
Meteorológico Nacional. Por otra parte el Instituto <strong>de</strong> Geografía <strong>de</strong> la UNAM, señala que<br />
la magnitud <strong>de</strong> ocurrencia <strong>de</strong> la precipitación pluvial anual es mayor <strong>de</strong> 320 mm, siendo el<br />
coeficiente <strong>de</strong> variación <strong>de</strong> la precipitación media anual <strong>de</strong> 25 a 30%.<br />
De acuerdo con los datos consultados, en la zona <strong>de</strong>l proyecto, los promedios <strong>de</strong><br />
precipitación total mensual varían <strong>de</strong> 26.5 a 32.6 mm para los meses <strong>de</strong> menor<br />
precipitación - enero a abril -; y <strong>de</strong> 370. 1 a 482.6 mm en los meses <strong>de</strong> junio a septiembre,<br />
registrados como los <strong>de</strong> mayor precipitación.<br />
La tabla IV.3 presenta la precipitación pluvial media mensual y los días con lluvia<br />
apreciable en la zona <strong>de</strong> acuerdo con los registros <strong>de</strong>l Servicio Meteorológico Nacional.<br />
Tabla IV.3<br />
Precipitación pluvial en la zona<br />
Mes Precipitación promedio mensual (mm) Dias con lluvia apreciable<br />
Enero 48.3 7.9<br />
Febrero 38.9 6.2<br />
Marzo 24.4 4.7<br />
Abril 36 4.2<br />
Mayo 112.3 7.7<br />
Junio 405.2 17.2<br />
Julio 423 21.1<br />
Agosto 446.3 19.3<br />
Septiembre 426.8 18.4<br />
Octubre 206.4 13.7<br />
Noviembre 88.4 10.4<br />
Diciembre 61.8 8.1<br />
Total anual 2,317.8 138.9<br />
Por otra parte, la tabla IV.4 presenta las precipitaciones mensuales y diarias máximas<br />
Estudios <strong>de</strong> Planeación <strong>Ambiental</strong>, S.A. <strong>de</strong> C.V.<br />
77
<strong>Manifestación</strong> <strong>de</strong> <strong>Impacto</strong> <strong>Ambiental</strong> – <strong>Modalidad</strong> Particular<br />
Planta <strong>de</strong> almacenamiento para distribución <strong>de</strong> gas LP y estación <strong>de</strong> carburación para uso<br />
vehicular – Gas <strong>de</strong>l Atlántico – Tuxtepec, Oax.<br />
b) Geología y geomorfología (figura IV.4)<br />
• Características litológicas <strong>de</strong>l área:<br />
Tabla IV.4<br />
Precipitación máxima mensual y diaria<br />
Mes Máxima mes Máxima día<br />
Ene 111.5 58.5<br />
Feb 98.4 57.5<br />
Mar 67.8 61.1<br />
Abr 81.2 40.2<br />
May 240.4 100<br />
Jun 1, 194.0 173.4<br />
Jul 620.4 147.9<br />
Ago 841.9 150<br />
Sep 721.6 155<br />
Oct 312.8 120.3<br />
Nov 168.2 63.3<br />
Dic 136.6 71.2<br />
De acuerdo a los datos geológicos que se reportaron durante la construcción <strong>de</strong> la Presa<br />
Miguel Alemán en Temascal, las cordilleras que forman esta zona están formadas por una<br />
serie <strong>de</strong> anticlinales y sinclinales constituidos por calizas y formaciones <strong>de</strong> lutitas y<br />
areniscas <strong>de</strong>l Cretácico; éstas últimas <strong>de</strong>scansan estratigráficamente sobre las calizas.<br />
Los anticlinales que forman cordilleras son calizas afectadas por fenómenos <strong>de</strong> disolución<br />
kárstica y los sinclinales generalmente ocupados por valles son lutitas y areniscas<br />
impermeables. Cubriendo discordantemente a las formaciones sedimentarias, <strong>de</strong> origen<br />
marino, en las partes bajas y correspondiendo a un nivel <strong>de</strong> base <strong>de</strong> erosión y <strong>de</strong>pósito<br />
fluvial, existen sedimentos <strong>de</strong> origen continental, constituidos por materiales arcillosos<br />
rojos con intercalaciones <strong>de</strong> cuerpos <strong>de</strong> arena y gravas alteradas <strong>de</strong>nominadas "tierra<br />
colorada" en la columna estratigráfica regional, perteneciente al Terciario tardío. Estos<br />
aluviones han sufrido un proceso <strong>de</strong> lateritización profundo y son el producto <strong>de</strong> <strong>de</strong>sgaste<br />
Estudios <strong>de</strong> Planeación <strong>Ambiental</strong>, S.A. <strong>de</strong> C.V.<br />
78
<strong>Manifestación</strong> <strong>de</strong> <strong>Impacto</strong> <strong>Ambiental</strong> – <strong>Modalidad</strong> Particular<br />
Planta <strong>de</strong> almacenamiento para distribución <strong>de</strong> gas LP y estación <strong>de</strong> carburación para uso<br />
vehicular – Gas <strong>de</strong>l Atlántico – Tuxtepec, Oax.<br />
Figura IV.4<br />
Geología regional<br />
<strong>de</strong> las sierras metamórficas y sedimentarias <strong>de</strong> la cuenca alta que, con posterioridad a su<br />
<strong>de</strong>pósito han estado sujetas al proceso <strong>de</strong> intemperización residual.<br />
Estudios <strong>de</strong> Planeación <strong>Ambiental</strong>, S.A. <strong>de</strong> C.V.<br />
79
<strong>Manifestación</strong> <strong>de</strong> <strong>Impacto</strong> <strong>Ambiental</strong> – <strong>Modalidad</strong> Particular<br />
Planta <strong>de</strong> almacenamiento para distribución <strong>de</strong> gas LP y estación <strong>de</strong> carburación para uso<br />
vehicular – Gas <strong>de</strong>l Atlántico – Tuxtepec, Oax.<br />
La tabla IV.5 resume la geología en la zona <strong>de</strong>l proyecto.<br />
La zona <strong>de</strong>l proyecto pertenece parcialmente tanto a la provincia <strong>de</strong> la cuenca terciaria <strong>de</strong><br />
Veracruz, como a la provincia <strong>de</strong> plegamientos <strong>de</strong> rocas mesozoicas caracterizadas<br />
fisiográficamente por la llanura costera <strong>de</strong>l Golfo y la Sierra Madre Oriental.<br />
En forma general, la gran parte <strong>de</strong>l área estudiada está cubierta por material Reciente<br />
encontrándose en la porción occi<strong>de</strong>ntal <strong>de</strong>s<strong>de</strong> Playa San Vicente hasta Tuxtepec, Oax.,<br />
los pliegues frontales <strong>de</strong> la Sierra Madre constituidos por areniscas, lutitas y<br />
conglomerados.<br />
A nivel regional se distinguen seis unida<strong>de</strong>s geomorfológicas superficiales:<br />
Llanura aluvial.- Compren<strong>de</strong> la parte topográficamente más baja con elevaciones <strong>de</strong> 40<br />
m.s.n.m. Esta llanura por sus condiciones <strong>de</strong> <strong>de</strong>pósito registra variaciones en su<br />
granulometría tanto en sentido horizontal como vertical. El drenaje <strong>de</strong> esta llanura es ralo,<br />
poco integrado, condicionado por la escasez <strong>de</strong> pendiente y naturaleza permeable <strong>de</strong><br />
materiales.<br />
Lomeríos <strong>de</strong> grava arcillosas y rocas areno-arcillosas.- Compren<strong>de</strong> la parte intermedia<br />
entre la llanura y la montaña, localizándose en ellos S.J.B. Tuxtepec.<br />
Las rocas areno-arcillosas formadas por capas <strong>de</strong> areniscas, margas y lutitas forman<br />
lomeríos alargados y muestran un arreglo hidrográfico <strong>de</strong> tipo arborescente, con cauces<br />
sinuosos <strong>de</strong> poca profundidad.<br />
Rocas calcáreas.- Las estructuras que forman se encuentran plegadas y alargadas con<br />
orientación NW-SE y elevaciones medias <strong>de</strong> 500 m.s.n.m. presentándose una<br />
característica notable <strong>de</strong> abundantes cavida<strong>de</strong>s <strong>de</strong> solución en don<strong>de</strong> no se <strong>de</strong>finen<br />
escurrimientos superficiales.<br />
• Características geomorfológicas más importantes <strong>de</strong>l predio, tales como: cerros, la<strong>de</strong>ras<br />
<strong>de</strong>presiones, etc<br />
• Características <strong>de</strong>l relieve:<br />
La región <strong>de</strong>l Papaloapan se encuentra en la cuenca <strong>de</strong> sedimentos clásticos <strong>de</strong>l<br />
Paleoceno Soyaltepec, localizada <strong>de</strong>trás <strong>de</strong> las sierras frontales, entre los ríos Tonto y<br />
Santo Domingo, afluentes <strong>de</strong>l Papaloapan.<br />
Estudios <strong>de</strong> Planeación <strong>Ambiental</strong>, S.A. <strong>de</strong> C.V.<br />
80
<strong>Manifestación</strong> <strong>de</strong> <strong>Impacto</strong> <strong>Ambiental</strong> – <strong>Modalidad</strong> Particular<br />
Planta <strong>de</strong> almacenamiento para distribución <strong>de</strong> gas LP y estación <strong>de</strong> carburación para uso<br />
vehicular – Gas <strong>de</strong>l Atlántico – Tuxtepec, Oax.<br />
Tabla IV.5<br />
Geología <strong>de</strong> la zona <strong>de</strong>l proyecto<br />
Edad Formación Características geológicas Características <strong>de</strong>l suelo<br />
Reciente<br />
Pleistoceno<br />
Plioceno<br />
Mioceno<br />
Paleoceno<br />
Cretácico<br />
Aluvial<br />
Tierra colorada<br />
Paraje solo<br />
Concep. Sup.<br />
Encanto<br />
Chicontepec Inferior<br />
Velasco<br />
Atoyac<br />
Guzmantla<br />
Maltrata<br />
Aluvión:<br />
Compren<strong>de</strong> los sedimentos distribuidos<br />
en la planicie, cauce y <strong>de</strong>presiones<br />
pantanosas; los que están constituidos<br />
por mezclas <strong>de</strong> limos arcillosos y arenas<br />
graduadas, arcillas arenosas y arcillas<br />
palustres. Que tienen estructura en<br />
capas y lentes poco uniformes. Espesor<br />
40- 100 m.<br />
Sedimentos gruesos continentales<br />
formados <strong>de</strong> mezclas <strong>de</strong> gravas <strong>de</strong><br />
cuarzo, arenas ferruginosa <strong>de</strong><br />
estructura subhorizontal y morfología<br />
<strong>de</strong> lomeríos. Espesor 35- 180 m.<br />
Horizonte arenoso con intercalaciones<br />
arcillosas; que no afloran pero que ha<br />
sido registrado por perforaciones a<br />
profundida<strong>de</strong>s entre 25 y 100 m y con<br />
un espesor <strong>de</strong> hasta 555 m. Son<br />
materiales <strong>de</strong>positados en ambiente<br />
mixto.<br />
Lomeríos (Norte <strong>de</strong> Tuxtepec)<br />
constituidos <strong>de</strong> arcilla fosilífera e<br />
intercalaciones <strong>de</strong> arena arcillosa. Son<br />
<strong>de</strong>pósitos <strong>de</strong> plataforma cubiertas por<br />
gravas arcillosas. Espesor 400m.<br />
Alternancia <strong>de</strong> areniscas, lutitas y<br />
margas en capas plegada con<br />
orientación NW-SE. Afloran formando<br />
lomeríos en contacto con rocas calizas.<br />
Montañas plegadas <strong>de</strong> comp. calcárea<br />
en estructura anticlinales orientadas<br />
NW-SE. Atoyac.<br />
Compacta arrecifal y estratificación<br />
gruesa con cavida<strong>de</strong>s <strong>de</strong> disolución.<br />
Espesor 300 m Guzmantla.<br />
Estratificada y fracturada con<br />
cavida<strong>de</strong>s. Esp. 700 m. Maltrata- Caliza<br />
arcillosa con estratos potentes.<br />
Fuente: Recursos Naturales <strong>de</strong> la Cuenca <strong>de</strong>l Papaloapan.<br />
SARH Comisión <strong>de</strong>l Papaloapan. México, D. F., 1977.<br />
Estudios <strong>de</strong> Planeación <strong>Ambiental</strong>, S.A. <strong>de</strong> C.V.<br />
Aluvión:<br />
Por condiciones <strong>de</strong> <strong>de</strong>pósito, la<br />
cobertura es heterogénea y presenta<br />
tanto zonas permeables como<br />
impermeables.<br />
Las zonas permeables correspon<strong>de</strong>n<br />
a áreas <strong>de</strong> cauce y las impermeables<br />
señalan en los pantanos.<br />
Gravas arcillosas:<br />
Son <strong>de</strong> baja permeabilidad por la<br />
presencia <strong>de</strong> arcilla y ofrece<br />
retención <strong>de</strong>l agua superficial.<br />
Algunas perforaciones han cortado<br />
pequeños horizontes arenosos que<br />
proporcionan caudales bajos.<br />
Sedimentos arenosos:<br />
Es una unidad confinada por gravas<br />
arcillosas en su parte superior y<br />
sedimentos arcillosos en el inferior,<br />
constituyen los principales acuíferos<br />
<strong>de</strong> la zona.<br />
Sedimentos arcillosos:<br />
Son impermeables y forman la<br />
frontera inferior <strong>de</strong> los acuíferos<br />
arenosos.<br />
Rocas arenosas arcillosas:<br />
Rocas rígidas <strong>de</strong> baja permeabilidad<br />
por la presencia <strong>de</strong> lutitas y grado <strong>de</strong><br />
litificación.<br />
Rocas calcáreas:<br />
La serie Atoyac y Guzmantla tienen<br />
condiciones <strong>de</strong> artesianismo por<br />
fracturación y carsticidad y la<br />
Maltrata es <strong>de</strong> menor permeabilidad<br />
que las dos anteriores.<br />
81
<strong>Manifestación</strong> <strong>de</strong> <strong>Impacto</strong> <strong>Ambiental</strong> – <strong>Modalidad</strong> Particular<br />
Planta <strong>de</strong> almacenamiento para distribución <strong>de</strong> gas LP y estación <strong>de</strong> carburación para uso<br />
vehicular – Gas <strong>de</strong>l Atlántico – Tuxtepec, Oax.<br />
La región <strong>de</strong>l Papaloapan se encuentra en la cuenca <strong>de</strong> sedimentos clásticos <strong>de</strong>l<br />
Paleoceno Soyaltepec, localizada <strong>de</strong>trás <strong>de</strong> las sierras frontales, entre los ríos Tonto y<br />
Santo Domingo, afluentes <strong>de</strong>l Papaloapan. Esta cuenca queda comprendida <strong>de</strong>ntro <strong>de</strong> la<br />
provincia fisiográfica <strong>de</strong> la Sierra Madre Oriental, en la parte que se extien<strong>de</strong> entre las<br />
Sierras <strong>de</strong> Sebastopol - Cólera, Camelia Roja, Temazcal, Cerro <strong>de</strong> Oro, Paso Nacional y<br />
Vista Hermosa.<br />
Esta cuenca queda comprendida <strong>de</strong>ntro <strong>de</strong> la provincia fisiográfica <strong>de</strong> la Sierra Madre<br />
Oriental, en la parte que se extien<strong>de</strong> entre las Sierras <strong>de</strong> Sebastopol - Cólera, Camelia<br />
Roja, Temazcal, Cerro <strong>de</strong> Oro, Paso Nacional y Vista Hermosa.<br />
Estas sierras no estructurales están constituidas en su mayor parte por calizas <strong>de</strong>l<br />
cretácico con plegamientos y anticlinales bien alineados, existen <strong>de</strong>pósitos y acarreos <strong>de</strong>l<br />
pleistoceno <strong>de</strong> tipo continental, acumulaciones <strong>de</strong> 50 metros <strong>de</strong> espesor, que forman<br />
lomas bajas <strong>de</strong> pendiente suave, constituidas principalmente por arcillas y arenas,<br />
abundante en grava cuarzosa o en forma <strong>de</strong> cantos rodados, que son productos <strong>de</strong> la<br />
erosión <strong>de</strong> las rocas metamórficas <strong>de</strong> la Sierra Madre Oriental.<br />
Las cordilleras que forman la serranía tienen una orientación general NW- SE, formadas<br />
por una serie <strong>de</strong> anticlinales y sinclinales constituidas por calizas y formaciones <strong>de</strong> lutitas<br />
y areniscas <strong>de</strong>l Cretácico; éstas últimas <strong>de</strong>scansan estratigráficamente sobre las calizas.<br />
Las anticlinales que forman cordilleras son <strong>de</strong> caliza afectadas por fenómenos <strong>de</strong><br />
disolución cárstica y las sinclinales generalmente ocupadas por valles son lutitas y<br />
areniscas impermeables<br />
• Presencia <strong>de</strong> fallas y fracturamientos en el predio o área <strong>de</strong> estudio<br />
En el predio <strong>de</strong> interés no se presentan fallas o fracturas, sin embargo San Juan Bautista<br />
Tuxtepec presenta a nivel regional diversas fallas <strong>de</strong> importancia, las cuales se señalan<br />
en la Figura IV.5.<br />
• Susceptibilidad <strong>de</strong> la zona a: sismicidad, <strong>de</strong>slizamiento, <strong>de</strong>rrumbes, inundaciones, otros<br />
movimientos <strong>de</strong> tierra o roca y posible actividad volcánica.<br />
En base al Atlas <strong>de</strong> Riesgo la zona <strong>de</strong> Tuxtepec está clasificada como <strong>de</strong> alta sismicidad.<br />
La figura IV.6 presenta los macrosismos en la zona <strong>de</strong> interés y la figura IV.7 presenta los<br />
niveles <strong>de</strong> sismicidad en Oaxaca.<br />
Estudios <strong>de</strong> Planeación <strong>Ambiental</strong>, S.A. <strong>de</strong> C.V.<br />
82
<strong>Manifestación</strong> <strong>de</strong> <strong>Impacto</strong> <strong>Ambiental</strong> – <strong>Modalidad</strong> Particular<br />
Planta <strong>de</strong> almacenamiento para distribución <strong>de</strong> gas LP y estación <strong>de</strong> carburación para uso<br />
vehicular – Gas <strong>de</strong>l Atlántico – Tuxtepec, Oax.<br />
Figura IV.5<br />
Fallas existentes en la zona<br />
Estudios <strong>de</strong> Planeación <strong>Ambiental</strong>, S.A. <strong>de</strong> C.V.<br />
83
<strong>Manifestación</strong> <strong>de</strong> <strong>Impacto</strong> <strong>Ambiental</strong> – <strong>Modalidad</strong> Particular<br />
Planta <strong>de</strong> almacenamiento para distribución <strong>de</strong> gas LP y estación <strong>de</strong> carburación para uso<br />
vehicular – Gas <strong>de</strong>l Atlántico – Tuxtepec, Oax.<br />
Figura IV.6<br />
Macrosismos en la zona<br />
Estudios <strong>de</strong> Planeación <strong>Ambiental</strong>, S.A. <strong>de</strong> C.V.<br />
84
<strong>Manifestación</strong> <strong>de</strong> <strong>Impacto</strong> <strong>Ambiental</strong> – <strong>Modalidad</strong> Particular<br />
Planta <strong>de</strong> almacenamiento para distribución <strong>de</strong> gas LP y estación <strong>de</strong> carburación para uso<br />
vehicular – Gas <strong>de</strong>l Atlántico – Tuxtepec, Oax.<br />
c) Suelos (figura IV.8)<br />
Figura IV.7<br />
Niveles <strong>de</strong> sismicidad en el Edo. <strong>de</strong> Oaxaca<br />
En los extensos terrenos que conforman la Planicie Costera <strong>de</strong>l Veracruz, marginal a la<br />
Sierra Oriental <strong>de</strong> Oaxaca, predominan los suelos <strong>de</strong> origen aluvial y en la franja costera<br />
los <strong>de</strong> influencia litoral.<br />
La mayor parte <strong>de</strong> los suelos <strong>de</strong> la región <strong>de</strong>scansan sobre rocas calizas y sobre<br />
sedimentos aluviales, formados principalmente por gravas cuarzosas. También se<br />
encuentran suelos formados por las constantes <strong>de</strong>positaciones originadas por los ríos<br />
Tonto y Santo Domingo.<br />
Estudios <strong>de</strong> Planeación <strong>Ambiental</strong>, S.A. <strong>de</strong> C.V.<br />
85
<strong>Manifestación</strong> <strong>de</strong> <strong>Impacto</strong> <strong>Ambiental</strong> – <strong>Modalidad</strong> Particular<br />
Planta <strong>de</strong> almacenamiento para distribución <strong>de</strong> gas LP y estación <strong>de</strong> carburación para uso<br />
vehicular – Gas <strong>de</strong>l Atlántico – Tuxtepec, Oax.<br />
Figura IV.8<br />
Edafología regional<br />
En el distrito <strong>de</strong> Tuxtepec existen seis tipos <strong>de</strong> suelo, <strong>de</strong> acuerdo a la clasificación<br />
FAO/UNESCO, los cuales se <strong>de</strong>scriben en la tabla IV.6.<br />
A nivel microubicación, el sitio <strong>de</strong> interés cuenta con un tipo <strong>de</strong> suelo conocido como<br />
Luvisol crómico y con un tipo <strong>de</strong> subsuelo Regosol éutrico. Son suelos <strong>de</strong>rivados a partir<br />
<strong>de</strong> materiales inconsolidados, que tienen un horizonte B argílico <strong>de</strong> color café o rojo muy<br />
fuerte, carecen <strong>de</strong> propieda<strong>de</strong>s vérticas y férricas, horizonte E álbico, horizonte cálcico,<br />
concentraciones <strong>de</strong> cal pulverulenta suave, plintita <strong>de</strong>ntro <strong>de</strong> los primeros 125 cm <strong>de</strong><br />
profundidad y propieda<strong>de</strong>s hidromórficas <strong>de</strong>ntro <strong>de</strong> los primeros 50 cm.<br />
Los suelos son <strong>de</strong> fertilidad media, susceptibles a la erosión y con una topografía<br />
acci<strong>de</strong>ntada.<br />
La tabla IV.7 presenta las características <strong>de</strong> los suelos <strong>de</strong> la zona<br />
Estudios <strong>de</strong> Planeación <strong>Ambiental</strong>, S.A. <strong>de</strong> C.V.<br />
86
<strong>Manifestación</strong> <strong>de</strong> <strong>Impacto</strong> <strong>Ambiental</strong> – <strong>Modalidad</strong> Particular<br />
Planta <strong>de</strong> almacenamiento para distribución <strong>de</strong> gas LP y estación <strong>de</strong> carburación para uso<br />
vehicular – Gas <strong>de</strong>l Atlántico – Tuxtepec, Oax.<br />
Tabla IV.6<br />
Suelos en el distrito <strong>de</strong> Tuxtepec<br />
Tipo <strong>de</strong> suelo Símbolo Usos<br />
Cambisol eútrico<br />
Presenta el problema <strong>de</strong> espesor,<br />
pedregosidad, topografía acci<strong>de</strong>ntada y<br />
erosionabilidad.<br />
Acrisol órtico<br />
Tienen baja fertilidad, aci<strong>de</strong>z acentuada,<br />
topografía ina<strong>de</strong>z acentuada, exceso <strong>de</strong><br />
humedad en la época lluviosa y son<br />
fácilmente erosionables.<br />
Litosoles<br />
Los factores limitantes <strong>de</strong> estos suelos son<br />
su espesor muy <strong>de</strong>lgado, pedregosidad,<br />
rocosidad, topografía acci<strong>de</strong>ntada y gran<br />
erosionabilidad<br />
Luvisol vértico y crómico<br />
Poseen fertilidad media, topografía<br />
ina<strong>de</strong>cuada y gran susceptibilidad a la<br />
erosión<br />
Vertisol pélico<br />
Son sumamente arcillosos, muy duros en<br />
seco, muy plásticos y muy pegajosos en<br />
humedad, difíciles <strong>de</strong> labrar y <strong>de</strong> drenaje<br />
interno lento.<br />
Estudios <strong>de</strong> Planeación <strong>Ambiental</strong>, S.A. <strong>de</strong> C.V.<br />
Be<br />
Ao<br />
I<br />
Lc, Lo<br />
Vp<br />
El uso más apropiado es el forestal y pastizales; bajo<br />
un manejo a<strong>de</strong>cuado es posible establecer café y<br />
frutales.<br />
El uso más apropiado es <strong>de</strong> pastizales, aunque en<br />
zonas con topografía más o menos plana bajo un<br />
manejo a<strong>de</strong>cuado, también se pue<strong>de</strong>n emplear para el<br />
cultivo <strong>de</strong> maíz, caña <strong>de</strong> azúcar, arroz, café, piña,<br />
frutales y hule.<br />
El uso más a<strong>de</strong>cuado es el silvícola y ocasionalmente<br />
pastizales y frutales, siendo necesario para éstos<br />
últimos abrir cajetes.<br />
En zonas <strong>de</strong> topografía acci<strong>de</strong>ntada, el uso más<br />
apropiado es el silvícola y <strong>de</strong> pastizales. Bajo manejo<br />
a<strong>de</strong>cuado también se pue<strong>de</strong>n emplear para café y<br />
frutales. Si éstos suelos se localizan en zonas más o<br />
menos planas, es posible establecer en ellos<br />
numerosos cultivos agrícolas siendo necesario tener<br />
cuidado con la erosión <strong>de</strong> los<br />
mismos.<br />
Bajo manejo a<strong>de</strong>cuado y con riego son apropiados<br />
para una gran diversidad <strong>de</strong> cultivos agrícolas, pastos<br />
y frutales.<br />
87
<strong>Manifestación</strong> <strong>de</strong> <strong>Impacto</strong> <strong>Ambiental</strong> – <strong>Modalidad</strong> Particular<br />
Planta <strong>de</strong> almacenamiento para distribución <strong>de</strong> gas LP y estación <strong>de</strong> carburación para uso<br />
vehicular – Gas <strong>de</strong>l Atlántico – Tuxtepec, Oax.<br />
Tabla IV.7<br />
Características <strong>de</strong> los suelos <strong>de</strong> la zona<br />
Luvisol crómico<br />
Horizonte A1 B1 B21t B22t<br />
Profundidad (cm) 0-10 10-34 34-52 52-84<br />
Textura:<br />
% <strong>de</strong> arcilla 10 36 40 38<br />
% <strong>de</strong> limo 36 28 24 28<br />
% <strong>de</strong> arena 54 36 36 34<br />
Clasificación textural Ma Mr R Mr<br />
Color en húmedo 10YR 4/4 7.5YR 4/6 7.5YR 5/6 7.5YR 5/8<br />
Cond. Eléctrica (mmhos/cm)
<strong>Manifestación</strong> <strong>de</strong> <strong>Impacto</strong> <strong>Ambiental</strong> – <strong>Modalidad</strong> Particular<br />
Planta <strong>de</strong> almacenamiento para distribución <strong>de</strong> gas LP y estación <strong>de</strong> carburación para uso<br />
vehicular – Gas <strong>de</strong>l Atlántico – Tuxtepec, Oax.<br />
d) Hidrología superficial y subterránea<br />
• Recursos hidrológicos localizados en el área <strong>de</strong> estudio.<br />
• Hidrología superficial (Figura IV.9)<br />
La zona <strong>de</strong>l proyecto se localiza en la Región Hidrológica No. 28 conocida como la<br />
cuenca <strong>de</strong>l Papaloapan, una <strong>de</strong> las más importantes <strong>de</strong>l país.<br />
La cuenca <strong>de</strong>l Papaloapan está localizada en la porción central <strong>de</strong> la vertiente oriental <strong>de</strong><br />
la República Mexicana y su límite es el área cuyo drenaje fluvial <strong>de</strong>scarga en forma<br />
natural al Golfo <strong>de</strong> México, a través <strong>de</strong> la laguna y barra <strong>de</strong> Alvarado. Los principales<br />
afluentes <strong>de</strong>l río Papaloapan son los ríos Tonto, Santo Domingo, San Evangelista y<br />
Tesechoacán.<br />
La región hidrológica (RH-28) Papaloapan está integrada por las cuencas (A), Río<br />
Papaloapan y (B), Río Jamapa. La región colinda al norte con la región <strong>de</strong>l río Nautla, al<br />
este con el Golfo <strong>de</strong> México y la cuenca <strong>de</strong>l río Coatzacoalcos, al sur con la cuenca <strong>de</strong>l río<br />
Alto Ver<strong>de</strong> y al oeste con la cuenca <strong>de</strong>l río Atoyac. La zona <strong>de</strong> interés se ubica en la<br />
cuenca <strong>de</strong>l río Papaloapan (A), la cual se subdivi<strong>de</strong> en tres subcuencas (La Cañada,<br />
Medio Papaloapan y Bajo Papaloapan. EL área <strong>de</strong> interés se ubica en la subcuenca<br />
Medio Papaloapan. (Figura IV.10).<br />
El río Papaloapan nace en la sierra <strong>de</strong> Ixtlán y <strong>de</strong>semboca en el Golfo <strong>de</strong> México. La<br />
profundidad promedio <strong>de</strong>l río es <strong>de</strong> seis metros y más <strong>de</strong> 40 m <strong>de</strong> ancho. El río<br />
Papaloapan presenta un volumen medio anual <strong>de</strong> 21, 647 millones <strong>de</strong> m³, un gasto medio<br />
anual <strong>de</strong> 685 m³/s, un gasto máximo <strong>de</strong> 6,850 m³/s y un gasto mínimo <strong>de</strong> 27 m³/s.<br />
El río Valle Nacional constituye el límite suroeste <strong>de</strong> la Cuenca <strong>de</strong>l Papaloapan. Nace en<br />
las estribaciones <strong>de</strong> la sierra <strong>de</strong> Juárez, tiene como afluente principal en su margen<br />
<strong>de</strong>recha, al río San Cristobal, que se une a 10 Km, aguas abajo <strong>de</strong> la población Valle<br />
Nacional. De dicha población hacia su <strong>de</strong>sembocadura, recorre 40 Km, aproximadamente,<br />
para unirse con el río Santo Domingo y formar el Papaloapan. Su cauce inicial tiene una<br />
dirección suroeste- noreste, para <strong>de</strong>spués cambiar hacia el norte, cuando recibe las<br />
aguas <strong>de</strong>l San Cristóbal, dirección que conserva hasta unirse con el Santo Domingo.<br />
Tiene una longitud aproximada <strong>de</strong> 60 Km y un escurrimiento probable <strong>de</strong> 2, 536 mm 3 /año.<br />
El río Santo Domingo se forma por la unión <strong>de</strong>l río Salado y el río Gran<strong>de</strong>. El río Salado<br />
drena la cañada Poblano- Oaxaqueña y la Alta Mixteca, tiene la subcuenca más árida y<br />
Estudios <strong>de</strong> Planeación <strong>Ambiental</strong>, S.A. <strong>de</strong> C.V.<br />
89
<strong>Manifestación</strong> <strong>de</strong> <strong>Impacto</strong> <strong>Ambiental</strong> – <strong>Modalidad</strong> Particular<br />
Planta <strong>de</strong> almacenamiento para distribución <strong>de</strong> gas LP y estación <strong>de</strong> carburación para uso<br />
vehicular – Gas <strong>de</strong>l Atlántico – Tuxtepec, Oax.<br />
<strong>de</strong>sforestada <strong>de</strong>l sistema, produciendo por esta razón más <strong>de</strong>l 60% <strong>de</strong> los azolves que<br />
llegan al río Papaloapan. En Quiotepec, se une al río Gran<strong>de</strong> que sirve <strong>de</strong> drenaje a la<br />
Figura IV.9<br />
Hidrología regional superficial<br />
Estudios <strong>de</strong> Planeación <strong>Ambiental</strong>, S.A. <strong>de</strong> C.V.<br />
90
<strong>Manifestación</strong> <strong>de</strong> <strong>Impacto</strong> <strong>Ambiental</strong> – <strong>Modalidad</strong> Particular<br />
Planta <strong>de</strong> almacenamiento para distribución <strong>de</strong> gas LP y estación <strong>de</strong> carburación para uso<br />
vehicular – Gas <strong>de</strong>l Atlántico – Tuxtepec, Oax.<br />
Figura IV.10<br />
Hidrografía <strong>de</strong> la cuenca <strong>de</strong>l Papaloapan<br />
Estudios <strong>de</strong> Planeación <strong>Ambiental</strong>, S.A. <strong>de</strong> C.V.<br />
91
<strong>Manifestación</strong> <strong>de</strong> <strong>Impacto</strong> <strong>Ambiental</strong> – <strong>Modalidad</strong> Particular<br />
Planta <strong>de</strong> almacenamiento para distribución <strong>de</strong> gas LP y estación <strong>de</strong> carburación para uso<br />
vehicular – Gas <strong>de</strong>l Atlántico – Tuxtepec, Oax.<br />
sierra <strong>de</strong> Juárez y las estribaciones <strong>de</strong> la sierra <strong>de</strong> Oaxaca. El río Santo Domingo, drena<br />
en su recorrido al cañón <strong>de</strong>l mismo nombre, constituyéndose aguas abajo en el cauce<br />
principal <strong>de</strong>l río Papaloapan. El área <strong>de</strong> la cuenca hasta la estación Cantón, Oax., es <strong>de</strong><br />
14, 037. 37 Km 2 y tiene un escurrimiento anual <strong>de</strong> 4, 849 mm 3 .<br />
El río Papaloapan recibe este nombre a partir <strong>de</strong> la unión <strong>de</strong> los ríos Santo Domingo y<br />
Valle Nacional.<br />
• Embalses y cuerpos <strong>de</strong> agua (presas, ríos, arroyos, lagos, lagunas, sistemas lagunares,<br />
etc.), existentes en el predio <strong>de</strong>l proyecto o que se localicen en su área <strong>de</strong> influencia.<br />
La zona <strong>de</strong> interés se encuentra relativamente alejada <strong>de</strong> las dos gran<strong>de</strong>s presas<br />
existentes en la región, la Presa Miguel Alemán y la Presa Miguel <strong>de</strong> la Madrid.<br />
Las distancias <strong>de</strong>l área <strong>de</strong>l proyecto a estos embalses son 40 y 18 km respectivamente.<br />
La presa Presi<strong>de</strong>nte Alemán consta <strong>de</strong> una cortina <strong>de</strong> 76 m <strong>de</strong> altura y una capacidad<br />
total es <strong>de</strong> 8,119 Mm 3 , la presa Miguel <strong>de</strong> la Madrid tiene una cortina <strong>de</strong> 70 m <strong>de</strong> altura y<br />
una capacidad total <strong>de</strong> 1,250 Mm 3 .• Análisis <strong>de</strong> la calidad <strong>de</strong>l agua.<br />
De acuerdo con información <strong>de</strong> la C.N.A. las características químicas básicas <strong>de</strong>l agua <strong>de</strong>l<br />
Río Papaloapan se presentan en la tabla IV.8<br />
Tabla IV.8<br />
Características químicas <strong>de</strong>l agua <strong>de</strong>l río Papaloapan<br />
Estudios <strong>de</strong> Planeación <strong>Ambiental</strong>, S.A. <strong>de</strong> C.V.<br />
Parámetro Concentración<br />
Ca 28 (ppm)<br />
Mg 7 (ppm)<br />
Na 10.8 (ppm)<br />
K 0.4 (ppm)<br />
Dureza 99 (ppm)<br />
RAS 0.47<br />
pH 8.0<br />
CE 0.21 (mmhos/cm)<br />
HCO3 122.0 (ppm)<br />
Cl 14.2 (ppm)<br />
Total <strong>de</strong> sólidos disueltos 182 (ppm)<br />
Calidad <strong>de</strong>l agua para riego Baja salinidad y bajo sodio<br />
92
<strong>Manifestación</strong> <strong>de</strong> <strong>Impacto</strong> <strong>Ambiental</strong> – <strong>Modalidad</strong> Particular<br />
Planta <strong>de</strong> almacenamiento para distribución <strong>de</strong> gas LP y estación <strong>de</strong> carburación para uso<br />
vehicular – Gas <strong>de</strong>l Atlántico – Tuxtepec, Oax.<br />
• Hidrología subterránea (figura IV.11)<br />
El acuífero Tuxtepec está alojado en los aluviones, que tienen espesores cercanos a los<br />
100 m y en las arenas y conglomerados <strong>de</strong> edad <strong>de</strong>l Mioceno, cuyos espesores son<br />
mayores, pero <strong>de</strong> menor permeabilidad.<br />
La recarga la recibe <strong>de</strong> la precipitación que ocurre en su superficie, <strong>de</strong> la que se transmite<br />
horizontalmente proveniente <strong>de</strong> las elevaciones <strong>de</strong> las sierras y principalmente <strong>de</strong> los<br />
lomeríos, no así <strong>de</strong> las corrientes superficiales, puesto que el acuífero es drenado por<br />
ellas.<br />
En el acuífero afloran rocas sedimentarias marinas, continentales e ígneas. Las<br />
sedimentarias están representadas por calizas, lutitas, areniscas <strong>de</strong> edad <strong>de</strong>l Cretácico y<br />
conforman las elevaciones que <strong>de</strong>finen las sierras <strong>de</strong> la región don<strong>de</strong> se ubica el acuífero;<br />
aunque las que lo limitan están constituidas por afloramientos <strong>de</strong> calizas <strong>de</strong> edad Aptiano-<br />
Albiano, Existiendo también lomeríos constituidos por arenas finas a medias, gravas y<br />
conglomerados, <strong>de</strong> litología cuarzosa. La planicie está conformada por limos, arenas y<br />
gravas, <strong>de</strong>positadas principalmente en las márgenes <strong>de</strong> las corrientes superficiales y en<br />
los cauces abandonados y constituyen los <strong>de</strong>pósitos <strong>de</strong> aluvión.<br />
• Localización <strong>de</strong>l recurso; profundidad y dirección; usos principales y calidad <strong>de</strong>l agua<br />
(sólo en el caso <strong>de</strong> que se prevean afectaciones directas o indirectas en alguna <strong>de</strong> las<br />
etapas <strong>de</strong>l proyecto al cuerpo <strong>de</strong> agua subterráneo).<br />
El acuífero principal está alojado en los materiales granulares <strong>de</strong>l Terciario (arenas y<br />
conglomerados <strong>de</strong> edad <strong>de</strong>l Mioceno) y en los aluviones <strong>de</strong>l Cuaternario, con espesores<br />
promedio <strong>de</strong> 100 m, a profundidad las condiciones <strong>de</strong> permeabilidad disminuyen.<br />
Estos materiales se localizan hacia las partes planas <strong>de</strong> la región geohidrológica. Hacia el<br />
poniente, en don<strong>de</strong> prevalecen los niveles topográficos más altos, se encuentran rocas<br />
<strong>de</strong>l Mesozoico o más viejas generalmente con menor capacidad acuífera, a excepción <strong>de</strong><br />
las calizas y dolomías Cretácicas <strong>de</strong>l Albiano – Cenomaniano (Kace Ca-Do) las que como<br />
se ha comentado, se encuentran limitadas lateralmente por estructuras geológicas (fallas)<br />
que impi<strong>de</strong>n su continuidad hidráulica, adicionalmente, en la vertical las calizas se<br />
encuentran empaquetadas por secuencias <strong>de</strong> carácter arcilloso (Ks Cz-Lu) que no<br />
permiten una recarga vertical directa.<br />
La mayor componente <strong>de</strong> recarga principal <strong>de</strong> los acuíferos granulares es generada <strong>de</strong> la<br />
Estudios <strong>de</strong> Planeación <strong>Ambiental</strong>, S.A. <strong>de</strong> C.V.<br />
93
<strong>Manifestación</strong> <strong>de</strong> <strong>Impacto</strong> <strong>Ambiental</strong> – <strong>Modalidad</strong> Particular<br />
Planta <strong>de</strong> almacenamiento para distribución <strong>de</strong> gas LP y estación <strong>de</strong> carburación para uso<br />
vehicular – Gas <strong>de</strong>l Atlántico – Tuxtepec, Oax.<br />
precipitación que se da en la porción en don<strong>de</strong> aflora estos materiales, principalmente en<br />
Figura IV.11<br />
Acuífero Tuxtepec<br />
Estudios <strong>de</strong> Planeación <strong>Ambiental</strong>, S.A. <strong>de</strong> C.V.<br />
94
<strong>Manifestación</strong> <strong>de</strong> <strong>Impacto</strong> <strong>Ambiental</strong> – <strong>Modalidad</strong> Particular<br />
Planta <strong>de</strong> almacenamiento para distribución <strong>de</strong> gas LP y estación <strong>de</strong> carburación para uso<br />
vehicular – Gas <strong>de</strong>l Atlántico – Tuxtepec, Oax.<br />
la zona <strong>de</strong> lomeríos; otra proviene <strong>de</strong> las elevaciones <strong>de</strong> las sierras y se transmite<br />
horizontalmente. El acuífero es drenado por las corrientes superficiales.<br />
Localmente, en el área <strong>de</strong> Tuxtepec – Loma Bonita, se presentan estos lomeríos que<br />
captan agua <strong>de</strong> lluvia y que alimentan al acuífero regional que <strong>de</strong>scargan hacia las<br />
corrientes principales.<br />
Las extracciones que se realizan en la zona se <strong>de</strong>dican básicamente a abastecimiento<br />
urbano y riego agrícola existiendo también extracciones para uso industrial.<br />
De acuerdo con la CNA existe disponibilidad <strong>de</strong>l acuífero para mayores extracciones<br />
(77,072,507 m 3 /año).<br />
IV.2.2 Aspectos bióticos<br />
a) Vegetación terrestre<br />
En la actualidad, tan sólo el 50% aproximadamente <strong>de</strong>l área <strong>de</strong> estudio localizada entre<br />
los paralelos 18° 02' y 18° 07' <strong>de</strong> latitud norte y los meridianos 96° 07' y 96° 25' <strong>de</strong><br />
longitud W, se encuentran cultivados, el resto se encuentra ocupado por vegetación<br />
natural, encontrándose así, los siguientes: selva alta perennifolia, selva alta subcaducifolia<br />
y vegetación riparia en los márgenes <strong>de</strong> los ríos.<br />
En la zona <strong>de</strong>l proyecto, la vegetación originaria ha sido sustituida por diversos cultivos, y<br />
en el predio <strong>de</strong> interés, la agricultura ha cedido lugar para utilizarlo para <strong>de</strong>positar<br />
residuos <strong>de</strong> los ingenios <strong>de</strong> la zona.<br />
La figura IV.12 correspon<strong>de</strong> a una fotografía satelital <strong>de</strong>l área <strong>de</strong>l proyecto y sus<br />
alre<strong>de</strong>dores don<strong>de</strong> se pue<strong>de</strong> observar la vegetación actualmente existente.<br />
Por lo que correspon<strong>de</strong> al municipio <strong>de</strong> San Juan Bautista Tuxtepec, se encuentra <strong>de</strong>ntro<br />
<strong>de</strong> la Provincia Florística <strong>de</strong> la Costa <strong>de</strong>l Golfo <strong>de</strong> México, don<strong>de</strong> el tipo <strong>de</strong> vegetación<br />
más abundante es el Bosque Tropical Perennifolio o Selva Alta Perennifolia; es el más<br />
exuberante ya que correspon<strong>de</strong> al <strong>de</strong>l clima en el cual ni la falta <strong>de</strong> agua ni la <strong>de</strong> calor<br />
constituyen factores limitantes <strong>de</strong>l <strong>de</strong>sarrollo <strong>de</strong> las plantas a lo largo <strong>de</strong> todo el año.<br />
También, se distinguen comunida<strong>de</strong>s <strong>de</strong> palmas homogéneas (Palmares), cercanos a los<br />
arroyos que atraviesan los lomeríos, en don<strong>de</strong> predominan 3 especies <strong>de</strong> palmas; Attalea<br />
butyracea, Acrocomia aculeata y Sabal mexicana.<br />
La flora <strong>de</strong>l municipio consta <strong>de</strong> especies como el ámate, higo, guapinol, aguacatillo,<br />
roble, cedro, lináloe, palma, Ceiba, hormiguillo y pastizales.<br />
Estudios <strong>de</strong> Planeación <strong>Ambiental</strong>, S.A. <strong>de</strong> C.V.<br />
95
<strong>Manifestación</strong> <strong>de</strong> <strong>Impacto</strong> <strong>Ambiental</strong> – <strong>Modalidad</strong> Particular<br />
Planta <strong>de</strong> almacenamiento para distribución <strong>de</strong> gas LP y estación <strong>de</strong> carburación para uso<br />
vehicular – Gas <strong>de</strong>l Atlántico – Tuxtepec, Oax.<br />
Figura IV.12<br />
Vegetación en la zona <strong>de</strong>l proyecto<br />
Estudios <strong>de</strong> Planeación <strong>Ambiental</strong>, S.A. <strong>de</strong> C.V.<br />
96
<strong>Manifestación</strong> <strong>de</strong> <strong>Impacto</strong> <strong>Ambiental</strong> – <strong>Modalidad</strong> Particular<br />
Planta <strong>de</strong> almacenamiento para distribución <strong>de</strong> gas LP y estación <strong>de</strong> carburación para uso<br />
vehicular – Gas <strong>de</strong>l Atlántico – Tuxtepec, Oax.<br />
b) Fauna<br />
Las condiciones climáticas que prevalecen en la cuenca <strong>de</strong>l Papaloapan, región don<strong>de</strong> se<br />
localiza el sitio <strong>de</strong> interés, hacen que la fauna sea muy variada, quizá la más rica que en<br />
cualquier otra cuenca o área geográfica <strong>de</strong> superficie similar <strong>de</strong> México. El mosaico <strong>de</strong><br />
hábitats que presenta, ha hecho que la especialización a diferentes niveles sea gran<strong>de</strong>,<br />
encontrando que existe a<strong>de</strong>más un elevado número <strong>de</strong> formas endémicas.<br />
La fauna <strong>de</strong>l municipio, en las zonas cercanas a la mancha urbana <strong>de</strong> Tuxtepec, consta<br />
<strong>de</strong> especies silvestres como el puerco espín, armadillo, mapache, venado, temazate,<br />
venado cola blanca, zorra gris, aguililla y gavilán.<br />
Sun embargo, es importante aclarar que a nivel <strong>de</strong> microubicación y dado que las<br />
especies <strong>de</strong> fauna nativa en la zona han emigrado hacia habitats más alejados <strong>de</strong> las<br />
activida<strong>de</strong>s humanas, no se localizan especies en peligro <strong>de</strong> extinción o <strong>de</strong>claradas <strong>de</strong><br />
valor ecológico en la Cd. <strong>de</strong> Tuxtepec.<br />
IV.2.3 Paisaje<br />
El paisaje en la zona <strong>de</strong> interés ha sido modificado por el cambio <strong>de</strong> uso <strong>de</strong> suelo natural<br />
a zonas <strong>de</strong> cultivo y la construcción <strong>de</strong> las carreteras fe<strong>de</strong>rales 147 y 175.<br />
Actualmente el paisaje correspon<strong>de</strong> básicamente a terrenos <strong>de</strong> cultivo y a algunas<br />
construcciones habitacionales <strong>de</strong> los dueños <strong>de</strong> los predios.<br />
La figura IV.13 presenta una visión general <strong>de</strong>l paisaje actual <strong>de</strong> la zona.<br />
Estudios <strong>de</strong> Planeación <strong>Ambiental</strong>, S.A. <strong>de</strong> C.V.<br />
97
<strong>Manifestación</strong> <strong>de</strong> <strong>Impacto</strong> <strong>Ambiental</strong> – <strong>Modalidad</strong> Particular<br />
Planta <strong>de</strong> almacenamiento para distribución <strong>de</strong> gas LP y estación <strong>de</strong> carburación para uso<br />
vehicular – Gas <strong>de</strong>l Atlántico – Tuxtepec, Oax.<br />
Figura IV.13<br />
Aspectos <strong>de</strong>l paisaje <strong>de</strong> la zona <strong>de</strong>l proyecto<br />
Estudios <strong>de</strong> Planeación <strong>Ambiental</strong>, S.A. <strong>de</strong> C.V.<br />
98
<strong>Manifestación</strong> <strong>de</strong> <strong>Impacto</strong> <strong>Ambiental</strong> – <strong>Modalidad</strong> Particular<br />
Planta <strong>de</strong> almacenamiento para distribución <strong>de</strong> gas LP y estación <strong>de</strong> carburación para uso<br />
vehicular – Gas <strong>de</strong>l Atlántico – Tuxtepec, Oax.<br />
IV.2.4 Medio socioeconómico<br />
a) Demografía<br />
• Dinámica <strong>de</strong> la población <strong>de</strong> las comunida<strong>de</strong>s directa o indirectamente afectadas con el<br />
proyecto.<br />
• Estructura por sexo y edad<br />
• Natalidad y mortalidad<br />
La evolución <strong>de</strong> la población en Tuxtepec ha sido:<br />
Año Población Tasa <strong>de</strong> crecimiento intercensal Densidad (hab/km 2 )<br />
1980 61093 -- 97.72<br />
1990 110136 6.07% 176.17<br />
1995 127707 3.00% 204.28<br />
2000 133913 0.95% 214.20<br />
2005 144555 1.54% 231.23<br />
La tabla IV.9 presenta la información <strong>de</strong>mográfica adicional, en base al conteo 2005.<br />
Tabla IV.9<br />
Aspectos <strong>de</strong>mográficos Mpio. Tuxtepec, Oax.<br />
Población total, 2005 144,555<br />
Población total hombres, 2005 69,223<br />
Población total mujeres, 2005 75,332<br />
Relación hombres-mujeres, 2005 91.9<br />
% <strong>de</strong> población <strong>de</strong> 15 a 29 años, 2005 27.5<br />
% <strong>de</strong> población <strong>de</strong> 15 a 29 años hombres, 2005 26.3<br />
% <strong>de</strong> población <strong>de</strong> 15 a 29 años mujeres, 2005 28.6<br />
% <strong>de</strong> población <strong>de</strong> 60 y más años, 2005 7.4<br />
% <strong>de</strong> población <strong>de</strong> 60 y más años hombres 7.5<br />
% <strong>de</strong> población <strong>de</strong> 60 y más años mujeres 7.2<br />
Nacimientos, 2008 3,776<br />
Nacimientos hombres, 2008 1,831<br />
Nacimientos mujeres, 2008 1,945<br />
Defunciones generales, 2008 710<br />
Defunciones generales hombres, 2008 414<br />
Defunciones generales mujeres, 2008 296<br />
Tasa <strong>de</strong> mortalidad infantil, 2000 23.8<br />
Estudios <strong>de</strong> Planeación <strong>Ambiental</strong>, S.A. <strong>de</strong> C.V.<br />
99
<strong>Manifestación</strong> <strong>de</strong> <strong>Impacto</strong> <strong>Ambiental</strong> – <strong>Modalidad</strong> Particular<br />
Planta <strong>de</strong> almacenamiento para distribución <strong>de</strong> gas LP y estación <strong>de</strong> carburación para uso<br />
vehicular – Gas <strong>de</strong>l Atlántico – Tuxtepec, Oax.<br />
• Población económicamente activa.<br />
a) Población económicamente activa (por edad, sexo, estado civil, sectores <strong>de</strong> actividad).<br />
b) Distribución porcentual <strong>de</strong> la población <strong>de</strong>socupada abierta por posición en el hogar.<br />
c) Población económicamente inactiva.<br />
La tabla IV.10 presenta los aspectos económicos <strong>de</strong>l municipio en base al conteo 2005 y<br />
censos <strong>de</strong>l <strong>de</strong>cenio 2000-2010.<br />
Tabla IV.10<br />
Aspectos económicos <strong>de</strong> Tuxtepec, Oax.<br />
Población <strong>de</strong> 14 y más años, 2010 2,513,678<br />
Población Económicamente Activa, 2010 1,470,394<br />
Población Económicamente Activa Ocupada, 2010 1,429,157<br />
Población Económicamente Activa Ocupada hombres, 2010 866,629<br />
Población Económicamente Activa Ocupada mujeres, 2010 562,528<br />
Población Económicamente Activa Desocupada, 2010 41,237<br />
Población Económicamente Activa Desocupada hombres, 2010 26,889<br />
Población Económicamente Activa Desocupada mujeres, 2010 14,348<br />
Población No Económicamente Activa, 2010 1,043,284<br />
PEA sector primario 2010 24.03%<br />
PEA sector secundario 2010 21.75%<br />
PEA sector terciario 2010 54.22%<br />
b) Factores socioculturales<br />
1) uso que se da a los recursos naturales <strong>de</strong>l área <strong>de</strong> influencia <strong>de</strong>l proyecto; así como a<br />
las características <strong>de</strong>l uso.<br />
Las zonas aledañas al proyecto se <strong>de</strong>dican a agricultura, la cual no se verá afectada por<br />
el proyecto.<br />
2) nivel <strong>de</strong> aceptación <strong>de</strong>l proyecto,<br />
El municipio ve positivamente el proyecto como factor <strong>de</strong> <strong>de</strong>sarrollo (incremento <strong>de</strong><br />
infraestructura para diversas activida<strong>de</strong>s) así como por la creación <strong>de</strong> empleos.<br />
3) valor que se le da a los espacios o sitios ubicados <strong>de</strong>ntro <strong>de</strong> los terrenos dón<strong>de</strong> se<br />
ubicará el proyecto y que los habitantes valoran al constituirse en puntos <strong>de</strong> reunión,<br />
recreación o <strong>de</strong> aprovechamiento colectivo,<br />
Estudios <strong>de</strong> Planeación <strong>Ambiental</strong>, S.A. <strong>de</strong> C.V.<br />
100
<strong>Manifestación</strong> <strong>de</strong> <strong>Impacto</strong> <strong>Ambiental</strong> – <strong>Modalidad</strong> Particular<br />
Planta <strong>de</strong> almacenamiento para distribución <strong>de</strong> gas LP y estación <strong>de</strong> carburación para uso<br />
vehicular – Gas <strong>de</strong>l Atlántico – Tuxtepec, Oax.<br />
El predio <strong>de</strong>l proyecto se utiliza para <strong>de</strong>positar residuos <strong>de</strong> los ingenios <strong>de</strong> la zona no<br />
teniendo interés específico para la población <strong>de</strong> Tuxtepec.<br />
4) patrimonio histórico, en el cual se caracterizarán los monumentos histórico-artísticos y<br />
arqueológicos que puedan ubicarse en su zona <strong>de</strong> influencia<br />
No existe patrimonio histórico en la zona <strong>de</strong> influencia <strong>de</strong>l proyecto.<br />
IV.2.5 Diagnóstico ambiental<br />
La zona <strong>de</strong>l proyecto ha venido transformando su carácter rural agropecuario por urbano,<br />
su ubicación a un lado <strong>de</strong>l eje <strong>de</strong> comunicaciones representado por las carreteras 147 y<br />
175 ha provocado el que sea el eje <strong>de</strong> crecimiento futuro <strong>de</strong> la zona urbana <strong>de</strong> Tuxtepec.<br />
La vegetación natural <strong>de</strong>l área <strong>de</strong> interés ha sido sustituida por diversos cultivos y,<br />
concretamente en el predio <strong>de</strong>l proyecto por almacenamiento <strong>de</strong> residuos <strong>de</strong> los ingenios<br />
<strong>de</strong> la zona (cachazas).<br />
Des<strong>de</strong> el punto <strong>de</strong> vista <strong>de</strong> la fauna silvestre, la actividad humana ha ido provocando la<br />
migración <strong>de</strong> las especies <strong>de</strong> fauna silvestre hacia zonas menos afectadas por activida<strong>de</strong>s<br />
humanas.<br />
El paisaje actual <strong>de</strong> la zona correspon<strong>de</strong> a predios <strong>de</strong> cultivo con presencia <strong>de</strong> palma y<br />
otros arbustos, sin embargo, el predio <strong>de</strong>l proyecto no presenta ningún interés paisajístico<br />
al estar ocupado por los residuos <strong>de</strong> caña <strong>de</strong> los ingenios <strong>de</strong> la zona.<br />
Por otra parte dadas las características específicas <strong>de</strong>l proyecto, su construcción en una<br />
bo<strong>de</strong>ga existente, así como su operación consistente únicamente en almacenamiento y<br />
distribución <strong>de</strong> gas LP, tanto para autotanques <strong>de</strong> distribución domiciliaria como para<br />
vehículos que utilizan gas LP como carburante, no incidirá en los recursos naturales <strong>de</strong> la<br />
zona.<br />
Estudios <strong>de</strong> Planeación <strong>Ambiental</strong>, S.A. <strong>de</strong> C.V.<br />
101
<strong>Manifestación</strong> <strong>de</strong> <strong>Impacto</strong> <strong>Ambiental</strong> – <strong>Modalidad</strong> Particular<br />
Planta <strong>de</strong> almacenamiento para distribución <strong>de</strong> gas LP y estación <strong>de</strong> carburación para uso<br />
vehicular – Gas <strong>de</strong>l Atlántico – Tuxtepec, Oax.<br />
V. IDENTIFICACIÓN, DESCRIPCIÓN Y EVALUACIÓN DE LOS IMPACTOS<br />
AMBIENTALES<br />
El impacto ambiental que un proyecto industrial pue<strong>de</strong> originar en una zona dada,<br />
<strong>de</strong>pen<strong>de</strong>, fundamentalmente, <strong>de</strong> la vocación <strong>de</strong>l uso <strong>de</strong> suelo y <strong>de</strong>l nivel <strong>de</strong> <strong>de</strong>terioro<br />
original <strong>de</strong>l área don<strong>de</strong> se ubique, así como <strong>de</strong>l estado <strong>de</strong> <strong>de</strong>sarrollo socioeconómico <strong>de</strong><br />
la zona <strong>de</strong> influencia <strong>de</strong>l mismo, y por otra parte, <strong>de</strong> las características específicas <strong>de</strong>l<br />
proceso, equipo y materiales que utilice.<br />
En el caso <strong>de</strong>l proyecto <strong>de</strong> interés, su ubicación en una zona sub-urbana rural que se<br />
aprovecha actualmente fundamentalmente para disposición <strong>de</strong> residuos <strong>de</strong> los ingenios<br />
<strong>de</strong> la zona (cachazas), que ya ha sido clasificada y autorizada por las autorida<strong>de</strong>s<br />
municipales como <strong>de</strong> vocación industrial y que actualmente se encuentra en obras para la<br />
construcción <strong>de</strong> la bo<strong>de</strong>ga, planta <strong>de</strong> almacenamiento y distribución <strong>de</strong> gas LP y estación<br />
<strong>de</strong> carburación, permite esperar un impacto menor en el medio físico abiótico y biótico;<br />
por otra parte, el impacto en el medio socioeconómico será minimizado, en general, dadas<br />
las políticas <strong>de</strong> contratación local <strong>de</strong> una parte importante <strong>de</strong>l personal a ocupar, tanto<br />
durante la construcción como durante la operación <strong>de</strong>l <strong>de</strong>sarrollo, lo cual reducirá la<br />
posible migración <strong>de</strong> grupos <strong>de</strong> trabajadores y la <strong>de</strong>manda <strong>de</strong> servicios asociado a ello.<br />
Por otra parte la operación <strong>de</strong>l proyecto no involucra la generación <strong>de</strong> emisiones al aire ni<br />
<strong>de</strong>scargas <strong>de</strong> aguas residuales excepto sanitarias, en el caso <strong>de</strong> los residuos peligrosos y<br />
no peligrosos, su generación será mínima.<br />
En el presente análisis se ha partido <strong>de</strong> un mo<strong>de</strong>lo <strong>de</strong> impacto ambiental generalizado, <strong>de</strong><br />
<strong>de</strong>sarrollos industriales, el cual se ha adaptado a las características específicas <strong>de</strong>l<br />
<strong>de</strong>sarrollo <strong>de</strong>l proyecto <strong>de</strong> interés.<br />
V.1 Metodología para i<strong>de</strong>ntificar y evaluar los impactos ambientales<br />
Por las características <strong>de</strong>l proyecto y su ubicación, en el presente estudio se aplica una<br />
metodología <strong>de</strong> i<strong>de</strong>ntificación y evaluación <strong>de</strong> impactos basada en la interrelación entre<br />
las diversas activida<strong>de</strong>s <strong>de</strong>l proyecto y los diversos componentes <strong>de</strong>l medio.<br />
Al respecto se consi<strong>de</strong>ran las activida<strong>de</strong>s <strong>de</strong> las diversas etapas <strong>de</strong>l proyecto, mismas<br />
que se presentan en forma sintética en la tabla V.1<br />
Estudios <strong>de</strong> Planeación <strong>Ambiental</strong>, S.A. <strong>de</strong> C.V.<br />
102
<strong>Manifestación</strong> <strong>de</strong> <strong>Impacto</strong> <strong>Ambiental</strong> – <strong>Modalidad</strong> Particular<br />
Planta <strong>de</strong> almacenamiento para distribución <strong>de</strong> gas LP y estación <strong>de</strong> carburación para uso<br />
vehicular – Gas <strong>de</strong>l Atlántico – Tuxtepec, Oax.<br />
Por otra parte, en base al diagnóstico <strong>de</strong>l medio ambiente, se establecieron como factores<br />
<strong>de</strong>l mismo a ser consi<strong>de</strong>rados en los impactos potenciales, los factores que se presentan<br />
en la tabla V.2.<br />
Tabla V.1<br />
Relación <strong>de</strong> las principales activida<strong>de</strong>s <strong>de</strong>l proyecto<br />
Etapas Principales activida<strong>de</strong>s Competencia<br />
Preparación <strong>de</strong>l sitio Compactación y nivelación Estatal<br />
Construcción<br />
Instalación <strong>de</strong> equipo y<br />
sistemas<br />
Operación y<br />
mantenimiento<br />
Estudios <strong>de</strong> Planeación <strong>Ambiental</strong>, S.A. <strong>de</strong> C.V.<br />
Excavaciones<br />
Cimentaciones<br />
Estructuras<br />
Colados y precolados<br />
Levantamiento<br />
mampostería<br />
Acabados<br />
Pavimentaciones<br />
<strong>de</strong> muros<br />
Tanques <strong>de</strong> almacenamiento <strong>de</strong><br />
gas LP y equipo asociado<br />
Recepción <strong>de</strong> gas LP<br />
Almacenamiento <strong>de</strong> gas LP<br />
Carga <strong>de</strong> cilindros portátiles <strong>de</strong><br />
gas LP<br />
Carga <strong>de</strong> autotanques (pipas) <strong>de</strong><br />
gas LP<br />
Carga <strong>de</strong> gas LP a vehículos<br />
que lo utilizan como combustible<br />
Reparaciones menores <strong>de</strong><br />
vehículos<br />
Mantenimiento <strong>de</strong>l equipo<br />
Operación <strong>de</strong> fosa séptica<br />
Abandono <strong>de</strong> sitio Desmantelamiento <strong>de</strong> equipos<br />
Demoliciones<br />
Restauración <strong>de</strong> suelo<br />
Recuperación <strong>de</strong> vegetación<br />
Estatal<br />
Fe<strong>de</strong>ral<br />
Fe<strong>de</strong>ral<br />
Fe<strong>de</strong>ral - estatal<br />
103
<strong>Manifestación</strong> <strong>de</strong> <strong>Impacto</strong> <strong>Ambiental</strong> – <strong>Modalidad</strong> Particular<br />
Planta <strong>de</strong> almacenamiento para distribución <strong>de</strong> gas LP y estación <strong>de</strong> carburación para uso<br />
vehicular – Gas <strong>de</strong>l Atlántico – Tuxtepec, Oax.<br />
Tabla V.2<br />
Factores <strong>de</strong>l medio consi<strong>de</strong>rados<br />
MEDIO FACTOR DEL MEDIO ASPECTOS A CONSIDERAR<br />
Físico Aire Calidad<br />
Estudios <strong>de</strong> Planeación <strong>Ambiental</strong>, S.A. <strong>de</strong> C.V.<br />
Nivel <strong>de</strong> ruido<br />
Agua subterránea Modificaciones a la infiltración<br />
Consumo<br />
Calidad<br />
Agua superficial Modificaciones al drenaje natural<br />
Consumo<br />
Calidad<br />
Suelo Pérdida<br />
Calidad<br />
Biótico Ecosistema Destrucción<br />
Modificación<br />
Socioeconómico Demografía Migración <strong>de</strong> personal<br />
Infraestructura<br />
urbana<br />
Economía Empleo<br />
Demanda <strong>de</strong> vivienda<br />
Demanda <strong>de</strong> servicios municipales<br />
Demanda <strong>de</strong> infraestructura urbana<br />
Ingreso per cápita<br />
Ingresos fiscales<br />
104
<strong>Manifestación</strong> <strong>de</strong> <strong>Impacto</strong> <strong>Ambiental</strong> – <strong>Modalidad</strong> Particular<br />
Planta <strong>de</strong> almacenamiento para distribución <strong>de</strong> gas LP y estación <strong>de</strong> carburación para uso<br />
vehicular – Gas <strong>de</strong>l Atlántico – Tuxtepec, Oax.<br />
V.1.1 Indicadores <strong>de</strong> impacto<br />
La i<strong>de</strong>ntificación <strong>de</strong> los impactos ambientales se centró en tres gran<strong>de</strong>s efectos<br />
potenciales:<br />
Consumo <strong>de</strong> recursos: Agua<br />
Generación <strong>de</strong> residuos Descarga <strong>de</strong> aguas residuales<br />
Estudios <strong>de</strong> Planeación <strong>Ambiental</strong>, S.A. <strong>de</strong> C.V.<br />
Depositación <strong>de</strong> residuos sólidos o<br />
líquidos<br />
Modificación <strong>de</strong> características <strong>de</strong>l medio Pérdida <strong>de</strong> suelo<br />
V.1.2 Lista indicativa <strong>de</strong> indicadores <strong>de</strong> impacto<br />
Etapa <strong>de</strong> Preparación <strong>de</strong> Sitio y Construcción<br />
Presentación <strong>de</strong> riesgos ambientales<br />
Explosiones<br />
Incendios<br />
Demanda <strong>de</strong> mano <strong>de</strong> obra<br />
Demanda <strong>de</strong> servicios urbanos<br />
Como se ha venido señalando, en esta etapa, las únicas activida<strong>de</strong>s <strong>de</strong> competencia<br />
fe<strong>de</strong>ral son la colocación <strong>de</strong>l tanque en sus bases, las instalaciones mecánicas y<br />
eléctricas requeridas para conectar el tanque con el equipo requerido para la operación y<br />
los <strong>de</strong>talles <strong>de</strong> pintura, colocación <strong>de</strong> extintores, entre otros, que complementan esta<br />
instalación.<br />
La figura V.1 presenta la relación <strong>de</strong> los impactos esperados en esta etapa en un<br />
<strong>de</strong>sarrollo industrial ubicado en una zona rural-industrial; en dicha figura se han <strong>de</strong>stacado<br />
los impactos potenciales que podría causar el proyecto <strong>de</strong> interés y que son,<br />
fundamentalmente: emisión <strong>de</strong> contaminantes a la atmósfera por uso <strong>de</strong> motores <strong>de</strong><br />
combustión interna <strong>de</strong> la maquinaria <strong>de</strong> construcción y por las propias activida<strong>de</strong>s <strong>de</strong><br />
instalación (gases <strong>de</strong> soldadura) así como la emisión <strong>de</strong> ruido por dicha maquinaria y los<br />
trabajos <strong>de</strong> construcción; <strong>de</strong>scarga <strong>de</strong> aguas servidas <strong>de</strong> los sanitarios <strong>de</strong>l personal <strong>de</strong> la<br />
obra, consumo <strong>de</strong> agua para uso <strong>de</strong>l personal y la propia construcción; y disposición <strong>de</strong><br />
los residuos sólidos (peligrosos y no peligrosos) producto <strong>de</strong> la preparación <strong>de</strong>l sitio y las<br />
obras.<br />
Adicionalmente modificación <strong>de</strong>l paisaje natural al sustituirse un terreno <strong>de</strong>dicado a<br />
105
<strong>Manifestación</strong> <strong>de</strong> <strong>Impacto</strong> <strong>Ambiental</strong> – <strong>Modalidad</strong> Particular<br />
Planta <strong>de</strong> almacenamiento para distribución <strong>de</strong> gas LP y estación <strong>de</strong> carburación para uso<br />
vehicular – Gas <strong>de</strong>l Atlántico – Tuxtepec, Oax.<br />
almacenar residuos por una instalación industrial.<br />
Estudios <strong>de</strong> Planeación <strong>Ambiental</strong>, S.A. <strong>de</strong> C.V.<br />
106
<strong>Manifestación</strong> <strong>de</strong> <strong>Impacto</strong> <strong>Ambiental</strong> – <strong>Modalidad</strong> Particular<br />
Planta <strong>de</strong> almacenamiento para distribución <strong>de</strong> gas LP y estación <strong>de</strong> carburación para uso<br />
vehicular – Gas <strong>de</strong>l Atlántico – Tuxtepec, Oax.<br />
Figura V.1<br />
<strong>Impacto</strong>s asociados a la etapa <strong>de</strong> preparación <strong>de</strong> sitio y construcción<br />
Estudios <strong>de</strong> Planeación <strong>Ambiental</strong>, S.A. <strong>de</strong> C.V.<br />
107
<strong>Manifestación</strong> <strong>de</strong> <strong>Impacto</strong> <strong>Ambiental</strong> – <strong>Modalidad</strong> Particular<br />
Planta <strong>de</strong> almacenamiento para distribución <strong>de</strong> gas LP y estación <strong>de</strong> carburación para uso<br />
vehicular – Gas <strong>de</strong>l Atlántico – Tuxtepec, Oax.<br />
Estudios <strong>de</strong> Planeación <strong>Ambiental</strong>, S.A. <strong>de</strong> C.V.<br />
108
<strong>Manifestación</strong> <strong>de</strong> <strong>Impacto</strong> <strong>Ambiental</strong> – <strong>Modalidad</strong> Particular<br />
Planta <strong>de</strong> almacenamiento para distribución <strong>de</strong> gas LP y estación <strong>de</strong> carburación para uso<br />
vehicular – Gas <strong>de</strong>l Atlántico – Tuxtepec, Oax.<br />
<strong>Impacto</strong> a la atmósfera.<br />
Como se mencionó en el capítulo <strong>de</strong> <strong>de</strong>scripción <strong>de</strong>l proyecto, la instalación <strong>de</strong>l tanque<br />
generará emisiones contaminantes a la atmósfera, tanto <strong>de</strong> gases <strong>de</strong> combustión<br />
proce<strong>de</strong>ntes <strong>de</strong> los motores <strong>de</strong> la maquinaria a utilizar (grúa y máquinas <strong>de</strong> soldar) como<br />
<strong>de</strong>l proceso <strong>de</strong> soldadura..<br />
Los valores esperados <strong>de</strong> estas emisiones generarán valores <strong>de</strong> concentración a nivel<br />
piso por <strong>de</strong>bajo <strong>de</strong> los valores establecidos en la Norma Mexicana <strong>de</strong> Calidad <strong>de</strong>l Aire.<br />
<strong>Impacto</strong> al medio acuático.<br />
Como se señaló el único consumo <strong>de</strong> agua esperado durante esta etapa será <strong>de</strong> agua<br />
potable para consumo <strong>de</strong> los trabajadores, así como agua para los sanitarios a ser<br />
utilizados; estos impactos se consi<strong>de</strong>raron <strong>de</strong>ntro <strong>de</strong> la <strong>Manifestación</strong> <strong>de</strong> <strong>Impacto</strong><br />
<strong>Ambiental</strong> <strong>de</strong> competencia local, ya que afectan fundamentalmente recursos locales.<br />
De acuerdo con lo señalado, el agua se obtendrá mediante su compra al municipio y<br />
traslado al sitio en pipas.<br />
Para la etapa <strong>de</strong> instalación <strong>de</strong>l tanque se utilizarán los sanitarios <strong>de</strong> las instalaciones que<br />
<strong>de</strong>scargan a la fosa séptica.<br />
<strong>Impacto</strong>s en el suelo.<br />
Como pue<strong>de</strong> observarse en la figura V.1, los impactos negativos al suelo serán su pérdida<br />
para activida<strong>de</strong>s agrícolas y <strong>de</strong> disposición <strong>de</strong> residuos <strong>de</strong> ingenios, su posible<br />
contaminación y pérdidas <strong>de</strong> opciones <strong>de</strong> su uso por la <strong>de</strong>positación <strong>de</strong> residuos sólidos<br />
en él.<br />
En cuanto a la disponibilidad <strong>de</strong>l suelo como sustrato edáfico, y sus servicios vinculados<br />
y/o asociados con otros componentes ambientales, serían afectados al reducirse su<br />
disponibilidad, aunque no puestos en riesgo.<br />
Regionalmente, la zona ha venido cambiado su vocación natural <strong>de</strong> activida<strong>de</strong>s<br />
agropecuarias a zonas en proceso <strong>de</strong> urbanización habitacional e industrial a lo largo <strong>de</strong>l<br />
trazo <strong>de</strong> las carreteras señaladas.<br />
Por lo que toca al impacto negativo <strong>de</strong> los residuos sólidos generados en esta etapa<br />
consistirán fundamentalmente <strong>de</strong> residuos <strong>de</strong> materiales <strong>de</strong> la instalación (empaques,<br />
restos <strong>de</strong> soldadura, mermas <strong>de</strong> la instalación, etc.), los cuales son completamente<br />
Estudios <strong>de</strong> Planeación <strong>Ambiental</strong>, S.A. <strong>de</strong> C.V.<br />
109
<strong>Manifestación</strong> <strong>de</strong> <strong>Impacto</strong> <strong>Ambiental</strong> – <strong>Modalidad</strong> Particular<br />
Planta <strong>de</strong> almacenamiento para distribución <strong>de</strong> gas LP y estación <strong>de</strong> carburación para uso<br />
vehicular – Gas <strong>de</strong>l Atlántico – Tuxtepec, Oax.<br />
inertes y cuya disposición se efectuará en los sitios que el municipio autorice para ello.<br />
En el caso <strong>de</strong> residuos peligrosos proce<strong>de</strong>ntes <strong>de</strong>l mantenimiento <strong>de</strong>l equipo <strong>de</strong><br />
construcción, se contará con un almacén temporal <strong>de</strong> acuerdo al reglamento<br />
<strong>Impacto</strong> a la biota.<br />
No existirán afectaciones a la biota ya que actualmente el predio <strong>de</strong> interés no cuenta con<br />
flora o fauna <strong>de</strong> ningún tipo y sobre él se está llevando a cabo la construcción, ya<br />
aprobada localmente <strong>de</strong> una bo<strong>de</strong>ga <strong>de</strong> cilindros <strong>de</strong> gas LP:<br />
<strong>Impacto</strong>s socioeconómicos.<br />
Los principales impactos socioeconómicos negativos esperados en esta etapa son, el<br />
incremento inflacionario que la actividad económica originada por la construcción <strong>de</strong>l<br />
proyecto pudiese generar, así como el aumento en la <strong>de</strong>manda <strong>de</strong> servicios por la<br />
migración originada por la creación <strong>de</strong> empleos.<br />
Por lo que toca a un posible impacto inflacionario, la permanencia <strong>de</strong> la estabilidad <strong>de</strong> la<br />
macroeconomía, hace esperar que no se presenten presiones inflacionarias importantes<br />
durante su vigencia.<br />
Adicionalmente, en el caso <strong>de</strong> los impactos por flujos migratorios y <strong>de</strong>manda <strong>de</strong> servicios,<br />
dada la política <strong>de</strong> contratación local, se espera que ningún trabajador a contratar para<br />
esta etapa será <strong>de</strong> proce<strong>de</strong>ncia externa al área <strong>de</strong>l proyecto y por ello el impacto negativo<br />
correspondiente será irrelevante.<br />
Por otro parte, como impacto positivo cabe señalar que el número <strong>de</strong> empleos directos<br />
que originará la construcción <strong>de</strong>l proyecto representa una parte <strong>de</strong> la <strong>de</strong>manda potencial<br />
<strong>de</strong> empleo en la zona.<br />
Es importante anotar que, adicionalmente el proyecto representa una inversión <strong>de</strong>l or<strong>de</strong>n<br />
<strong>de</strong> los veinticuatro millones <strong>de</strong> pesos (US$ 2,000,000.00), lo cual incidirá muy<br />
favorablemente en la actividad económica <strong>de</strong> la zona y <strong>de</strong>l país en general, así como en<br />
un incremento en la captación <strong>de</strong> impuestos.<br />
Etapa <strong>de</strong> operación.<br />
La figura V.2 presenta los impactos potenciales que un <strong>de</strong>sarrollo industrial ubicado en<br />
zona rural-industrial, pue<strong>de</strong> provocar por sus activida<strong>de</strong>s operativas.<br />
Estudios <strong>de</strong> Planeación <strong>Ambiental</strong>, S.A. <strong>de</strong> C.V.<br />
110
<strong>Manifestación</strong> <strong>de</strong> <strong>Impacto</strong> <strong>Ambiental</strong> – <strong>Modalidad</strong> Particular<br />
Planta <strong>de</strong> almacenamiento para distribución <strong>de</strong> gas LP y estación <strong>de</strong> carburación para uso<br />
vehicular – Gas <strong>de</strong>l Atlántico – Tuxtepec, Oax.<br />
Figura V.2<br />
<strong>Impacto</strong>s asociados a la etapa <strong>de</strong> operación y mantenimiento<br />
Estudios <strong>de</strong> Planeación <strong>Ambiental</strong>, S.A. <strong>de</strong> C.V.<br />
111
<strong>Manifestación</strong> <strong>de</strong> <strong>Impacto</strong> <strong>Ambiental</strong> – <strong>Modalidad</strong> Particular<br />
Planta <strong>de</strong> almacenamiento para distribución <strong>de</strong> gas LP y estación <strong>de</strong> carburación para uso<br />
vehicular – Gas <strong>de</strong>l Atlántico – Tuxtepec, Oax.<br />
En el caso <strong>de</strong>l presente proyecto, dadas sus características especificas, los impactos<br />
negativos esperados son la disposición <strong>de</strong> aguas residuales tratadas provenientes <strong>de</strong> los<br />
servicios sanitarios, la disposición <strong>de</strong> residuos sólidos <strong>de</strong> tipo municipal, y <strong>de</strong> residuos<br />
industriales, y el incremento <strong>de</strong> la inflación por la activación económica que representa el<br />
proyecto, la creación <strong>de</strong> empleos, y la <strong>de</strong>manda <strong>de</strong> servicios por inmigración propiciada<br />
por la <strong>de</strong>manda <strong>de</strong> empleo.<br />
<strong>Impacto</strong>s a la atmósfera.<br />
La operación y mantenimiento <strong>de</strong>l proyecto no originará emisiones a la atmósfera ni por<br />
combustión ni por el proceso <strong>de</strong> distribución <strong>de</strong>l gas, con excepción <strong>de</strong> las emisiones<br />
vehiculares <strong>de</strong> los transportes utilizados o disparos <strong>de</strong> válvulas <strong>de</strong> seguridad.<br />
<strong>Impacto</strong>s al medio acuático.<br />
Por lo que toca al consumo <strong>de</strong> agua durante la operación <strong>de</strong>l proyecto, se espera una<br />
<strong>de</strong>manda <strong>de</strong> alre<strong>de</strong>dor <strong>de</strong> 50-60 m 3 /mes.<br />
El consumo anotado <strong>de</strong> agua, generará a su vez una <strong>de</strong>scarga <strong>de</strong> aguas residuales <strong>de</strong> 45<br />
m 3 /mes, la cual se enviará para su tratamiento a dos fosas sépticas que se construirán en<br />
las instalaciones.<br />
<strong>Impacto</strong> en el suelo.<br />
En relación a la disposición <strong>de</strong> los residuos sólidos, como basura, proce<strong>de</strong>rán únicamente<br />
<strong>de</strong> las áreas <strong>de</strong> almacén, oficinas y comedores <strong>de</strong> personal, por lo cual se integrarán sin<br />
problema al sistema <strong>de</strong> recolección y disposición final existente en el municipio.<br />
La recolección <strong>de</strong> estos residuos y su transportación hasta el sitio <strong>de</strong> disposición final se<br />
llevará a cabo en transportes autorizados por el municipio.<br />
La disposición final <strong>de</strong> estos residuos se llevará a cabo en el sitio utilizado por el municipio<br />
para ello.<br />
En el caso <strong>de</strong> residuos peligrosos proce<strong>de</strong>ntes <strong>de</strong>l mantenimiento <strong>de</strong>l equipo <strong>de</strong><br />
operación, se contará con un almacén temporal <strong>de</strong> acuerdo al reglamento y se manejarán<br />
mediante proveedores <strong>de</strong> servicios, autorizados.<br />
Estudios <strong>de</strong> Planeación <strong>Ambiental</strong>, S.A. <strong>de</strong> C.V.<br />
112
<strong>Manifestación</strong> <strong>de</strong> <strong>Impacto</strong> <strong>Ambiental</strong> – <strong>Modalidad</strong> Particular<br />
Planta <strong>de</strong> almacenamiento para distribución <strong>de</strong> gas LP y estación <strong>de</strong> carburación para uso<br />
vehicular – Gas <strong>de</strong>l Atlántico – Tuxtepec, Oax.<br />
<strong>Impacto</strong> en la biota.<br />
Consi<strong>de</strong>rando que no existe flora ni fauna silvestres ni <strong>de</strong> ningún tipo en el predio <strong>de</strong>l<br />
proyecto no se tendrán impactos en la biota en ninguna etapa <strong>de</strong>l mismo.<br />
<strong>Impacto</strong>s socioeconómicos.<br />
La operación <strong>de</strong> la planta ejercerá un efecto positivo en la economía <strong>de</strong>l municipio y <strong>de</strong>l<br />
estado, generando alre<strong>de</strong>dor <strong>de</strong> 20 empleos directos en adición a los 48 generados pro la<br />
operación <strong>de</strong> la bo<strong>de</strong>ga y que se reportaron en la <strong>Manifestación</strong> <strong>de</strong> competencia estatal,<br />
lo que representa una parte <strong>de</strong> la <strong>de</strong>manda <strong>de</strong> empleo en el municipio, con la<br />
consecuente <strong>de</strong>rrama económica y generación <strong>de</strong> impuestos locales, estatales y<br />
fe<strong>de</strong>rales.<br />
Por lo que toca al incremento en la <strong>de</strong>manda <strong>de</strong> servicios por el personal a contratar, la<br />
contratación buscará ser local reduciendo al mínimo las contrataciones externas; al<br />
respecto, en el caso <strong>de</strong> contratar trabajadores <strong>de</strong> otras zonas <strong>de</strong>l estado, en general se<br />
asentarán en Tuxtepec, la cual cuenta con una a<strong>de</strong>cuada infraestructura <strong>de</strong> servicios, por<br />
lo cual no se consi<strong>de</strong>ra que se presentará una <strong>de</strong>manda excesiva <strong>de</strong> los mismos.<br />
Respecto a un incremento en la presión inflacionaria por la activación económica<br />
originada por la planta, su impacto no será significativo, resultando en un impacto positivo<br />
para la reactivación económica <strong>de</strong> la región y <strong>de</strong>l estado.<br />
Finalmente, consi<strong>de</strong>rando que en los últimos años se ha presentado una reducción<br />
importante <strong>de</strong>l PIB, el incremento en la actividad económica esperado con esta planta<br />
incidirá en un incremento <strong>de</strong>l mismo, contribuyendo a la recuperación económica <strong>de</strong>l país.<br />
Etapa <strong>de</strong> abandono <strong>de</strong> la obra.<br />
Como se señaló, no se consi<strong>de</strong>ra esta etapa en un lapso menor <strong>de</strong> 20 años; al final <strong>de</strong><br />
este período probablemente se someterá la planta a un mantenimiento y mo<strong>de</strong>rnización<br />
para continuar operándola en condiciones a<strong>de</strong>cuadas. En caso <strong>de</strong> que por razones <strong>de</strong><br />
restricciones futuras o <strong>de</strong> pérdida <strong>de</strong> mercado se tuviese que <strong>de</strong>smantelar la planta, las<br />
instalaciones podrían utilizarse para otro proyecto industrial dada su ubicación. En<br />
cualquier caso no se tendrían impactos por abandono por no presentarse este.<br />
Estudios <strong>de</strong> Planeación <strong>Ambiental</strong>, S.A. <strong>de</strong> C.V.<br />
113
<strong>Manifestación</strong> <strong>de</strong> <strong>Impacto</strong> <strong>Ambiental</strong> – <strong>Modalidad</strong> Particular<br />
Planta <strong>de</strong> almacenamiento para distribución <strong>de</strong> gas LP y estación <strong>de</strong> carburación para uso<br />
vehicular – Gas <strong>de</strong>l Atlántico – Tuxtepec, Oax.<br />
V.1.3 Criterios y metodologías <strong>de</strong> evaluación<br />
V.1.3.1 Criterios<br />
La tabla V.3 presenta el ejemplo <strong>de</strong> la matriz <strong>de</strong> i<strong>de</strong>ntificación <strong>de</strong> impactos utilizada en<br />
este estudio y, en forma <strong>de</strong>tallada, las tablas V.4 a V.6 presentan la i<strong>de</strong>ntificación <strong>de</strong> los<br />
impactos ambientales <strong>de</strong>l proyecto.<br />
V.1.3.2 Metodologías <strong>de</strong> evaluación y justificación <strong>de</strong> la metodología seleccionada<br />
Por otra parte, la tabla V.7 presenta la escala <strong>de</strong> evaluación <strong>de</strong> los impactos y las tablas<br />
V.8 a V.10 presentan la evaluación <strong>de</strong> los impactos previamente i<strong>de</strong>ntificados.<br />
Evaluación <strong>de</strong>l impacto ambiental.<br />
Una vez i<strong>de</strong>ntificados los diversos impactos que generará el proyecto en sus diversas<br />
etapas, la evaluación individual y global <strong>de</strong> los mismos se presenta en base a una matriz<br />
<strong>de</strong> cribado.<br />
En esta metodología, los impactos se clasifican en primer lugar en forma cualitativa como<br />
adversos (A) o benéficos (B) y, en segundo lugar, en forma semi-cuantitativa como<br />
significativos (Mayúsculas) o no significativos (minúsculas)<br />
Un impacto se evaluará como significativo o no significativo consi<strong>de</strong>rando su<br />
reversibilidad, la magnitud espacial y temporal <strong>de</strong> la afectación provocada, el carácter<br />
primario o secundario <strong>de</strong> la misma y la concatenación o no <strong>de</strong> efectos posteriores. En el<br />
caso <strong>de</strong> la magnitud espacial <strong>de</strong>l efecto, se consi<strong>de</strong>ra si este pue<strong>de</strong> tener alcances<br />
locales, regionales o nacionales; a su vez la magnitud temporal consi<strong>de</strong>ra si los efectos<br />
son a corto, mediano o largo plazos y si su duración es en un lapso corto, mediano o<br />
largo.<br />
De las calificaciones establecidas en las tablas previas, se clasificaron los impactos en<br />
base a la siguiente transformación:<br />
<strong>Impacto</strong> integral: A, B o C No significativo<br />
<strong>Impacto</strong> integral: D o E Significativo<br />
En base a estos criterios, la tabla V.11 presenta la matriz <strong>de</strong> cribado resultante para el<br />
proyecto <strong>de</strong> interés.<br />
Estudios <strong>de</strong> Planeación <strong>Ambiental</strong>, S.A. <strong>de</strong> C.V.<br />
114
<strong>Manifestación</strong> <strong>de</strong> <strong>Impacto</strong> <strong>Ambiental</strong> – <strong>Modalidad</strong> Particular<br />
Planta <strong>de</strong> almacenamiento para distribución <strong>de</strong> gas LP y estación <strong>de</strong> carburación para uso<br />
vehicular – Gas <strong>de</strong>l Atlántico – Tuxtepec, Oax.<br />
Etapa<br />
Preparación<br />
<strong>de</strong> sitio<br />
Tabla V.3<br />
Matriz <strong>de</strong> i<strong>de</strong>ntificación <strong>de</strong> impactos (ejemplo)<br />
Actividad<br />
Elemento<br />
<strong>de</strong>l medio<br />
Estudios <strong>de</strong> Planeación <strong>Ambiental</strong>, S.A. <strong>de</strong> C.V.<br />
Aspecto ambiental*<br />
M.C. C.R. G.R.<br />
Despalme Aire Emisión<br />
Agua Superficiales<br />
Agua Subterránea<br />
Suelo<br />
polvos<br />
Eliminación Residuos<br />
<strong>de</strong> suelo<br />
Flora Silvestre Eliminación Residuos<br />
Fauna Silvestre Migración<br />
vegetación<br />
Socioeconómico Migración Demanda Diversos<br />
* M.C. - Modificación <strong>de</strong> las características <strong>de</strong>l factor <strong>de</strong>l medio.<br />
C.R. - Consumo <strong>de</strong> recursos naturales.<br />
G.R. - Generación <strong>de</strong> residuos (aire, agua, suelo).<br />
115
<strong>Manifestación</strong> <strong>de</strong> <strong>Impacto</strong> <strong>Ambiental</strong> – <strong>Modalidad</strong> Particular<br />
Planta <strong>de</strong> almacenamiento para distribución <strong>de</strong> gas LP y estación <strong>de</strong> carburación para uso<br />
vehicular – Gas <strong>de</strong>l Atlántico – Tuxtepec, Oax.<br />
Tabla V.4<br />
<strong>Impacto</strong>s ambientales <strong>de</strong>l proyecto<br />
Instalación <strong>de</strong> los tanques <strong>de</strong> gas LP<br />
ETAPA ACTIVIDAD ELEMENTO<br />
Construcción Instalación <strong>de</strong> los<br />
tanques <strong>de</strong> gas LP<br />
y equipo accesorio<br />
DEL MEDIO<br />
Estudios <strong>de</strong> Planeación <strong>Ambiental</strong>, S.A. <strong>de</strong> C.V.<br />
Aire Emisión <strong>de</strong><br />
Suelo<br />
ASPECTO AMBIENTAL*<br />
M.C. C.R. G.R.<br />
ruido<br />
Socioeconómico Migración**<br />
Creación <strong>de</strong><br />
empleo<br />
Demanda<br />
servicios**<br />
Activación<br />
** Sólo si se requiere <strong>de</strong> personal no local.<br />
Emisión <strong>de</strong><br />
polvos y gases<br />
soldadura<br />
Residuos no<br />
peligrosos<br />
Residuos<br />
peligrosos<br />
116
<strong>Manifestación</strong> <strong>de</strong> <strong>Impacto</strong> <strong>Ambiental</strong> – <strong>Modalidad</strong> Particular<br />
Planta <strong>de</strong> almacenamiento para distribución <strong>de</strong> gas LP y estación <strong>de</strong> carburación para uso<br />
vehicular – Gas <strong>de</strong>l Atlántico – Tuxtepec, Oax.<br />
Tabla V.5<br />
I<strong>de</strong>ntificación <strong>de</strong> los impactos ambientales <strong>de</strong>l proyecto<br />
Operación y mantenimiento<br />
ETAPA ACTIVIDAD ELEMENTO<br />
Operación y<br />
mantenimiento<br />
Recepción <strong>de</strong> gas<br />
LP<br />
Almacenamiento<br />
<strong>de</strong> gas LP<br />
DEL MEDIO<br />
Estudios <strong>de</strong> Planeación <strong>Ambiental</strong>, S.A. <strong>de</strong> C.V.<br />
Aire Emisión <strong>de</strong><br />
ASPECTO AMBIENTAL*<br />
M.C. C.R. G.R.<br />
ruido bombas<br />
Suelo Residuos<br />
Socioeconómico Migración**<br />
Creación <strong>de</strong><br />
empleo<br />
Demanda<br />
servicios**<br />
Activación<br />
Entorno general Riesgos <strong>de</strong><br />
incendio y<br />
explosión<br />
Socioeconómico Migración**<br />
Creación <strong>de</strong><br />
empleo<br />
Demanda<br />
servicios**<br />
Activación<br />
** Sólo si se requiere <strong>de</strong> personal no local.<br />
peligrosos<br />
117
<strong>Manifestación</strong> <strong>de</strong> <strong>Impacto</strong> <strong>Ambiental</strong> – <strong>Modalidad</strong> Particular<br />
Planta <strong>de</strong> almacenamiento para distribución <strong>de</strong> gas LP y estación <strong>de</strong> carburación para uso<br />
vehicular – Gas <strong>de</strong>l Atlántico – Tuxtepec, Oax.<br />
Tabla V.5 (continuación)<br />
I<strong>de</strong>ntificación <strong>de</strong> los impactos ambientales <strong>de</strong>l proyecto<br />
Operación y mantenimiento<br />
ETAPA ACTIVIDAD ELEMENTO<br />
ASPECTO AMBIENTAL*<br />
DEL MEDIO M.C. C.R. G.R.<br />
Operación y Carga <strong>de</strong> cilindros Aire Emisión <strong>de</strong><br />
mantenimiento<br />
Carga <strong>de</strong><br />
autotanques y <strong>de</strong><br />
vehículos que<br />
utilizan gas LP<br />
como combustible<br />
Suelo<br />
Estudios <strong>de</strong> Planeación <strong>Ambiental</strong>, S.A. <strong>de</strong> C.V.<br />
ruido bombas<br />
Entorno general Riesgos <strong>de</strong><br />
incendio y<br />
explosión<br />
Socioeconómico Migración**<br />
Creación <strong>de</strong><br />
empleo<br />
Demanda<br />
servicios**<br />
Activación<br />
Aire Emisión <strong>de</strong><br />
Suelo<br />
ruido<br />
Entorno general Riesgos <strong>de</strong><br />
incendio y<br />
explosión<br />
Socioeconómico Migración**<br />
Creación <strong>de</strong><br />
empleo<br />
Demanda<br />
servicios**<br />
Activación<br />
** Sólo si se requiere <strong>de</strong> personal no local.<br />
Residuos no<br />
peligrosos<br />
Residuos<br />
peligrosos<br />
Residuos no<br />
peligrosos<br />
Residuos<br />
peligrosos<br />
118
<strong>Manifestación</strong> <strong>de</strong> <strong>Impacto</strong> <strong>Ambiental</strong> – <strong>Modalidad</strong> Particular<br />
Planta <strong>de</strong> almacenamiento para distribución <strong>de</strong> gas LP y estación <strong>de</strong> carburación para uso<br />
vehicular – Gas <strong>de</strong>l Atlántico – Tuxtepec, Oax.<br />
Tabla V.5 (conclusión)<br />
I<strong>de</strong>ntificación <strong>de</strong> los impactos ambientales <strong>de</strong>l proyecto<br />
Operación y mantenimiento<br />
ETAPA ACTIVIDAD ELEMENTO<br />
Operación y<br />
mantenimiento<br />
Operación y<br />
mantenimiento<br />
Reparaciones<br />
menores <strong>de</strong><br />
vehículos<br />
Mantenimiento<br />
equipos<br />
Operación fosas<br />
sépticas<br />
DEL MEDIO<br />
Estudios <strong>de</strong> Planeación <strong>Ambiental</strong>, S.A. <strong>de</strong> C.V.<br />
ASPECTO AMBIENTAL*<br />
M.C. C.R. G.R.<br />
Aire Generación <strong>de</strong><br />
Aguas<br />
Superficiales o<br />
subterráneas<br />
119<br />
ruido<br />
Suelo Residuos no<br />
Socioeconómico Migración**<br />
Creación <strong>de</strong><br />
empleo<br />
Demanda<br />
servicios**<br />
Activación<br />
peligrosos<br />
Residuos<br />
peligrosos<br />
Aire Emisión H2S y<br />
Aguas<br />
Superficiales o<br />
subterráneas<br />
Mejora <strong>de</strong><br />
calidad<br />
olores<br />
Suelo Residuos<br />
Socioeconómico Migración**<br />
Creación <strong>de</strong><br />
empleo<br />
Demanda<br />
servicios**<br />
Activación<br />
** Sólo si se requiere <strong>de</strong> personal no local.<br />
peligrosos
<strong>Manifestación</strong> <strong>de</strong> <strong>Impacto</strong> <strong>Ambiental</strong> – <strong>Modalidad</strong> Particular<br />
Planta <strong>de</strong> almacenamiento para distribución <strong>de</strong> gas LP y estación <strong>de</strong> carburación para uso<br />
vehicular – Gas <strong>de</strong>l Atlántico – Tuxtepec, Oax.<br />
Tabla V.6<br />
I<strong>de</strong>ntificación <strong>de</strong> los impactos ambientales <strong>de</strong>l proyecto<br />
Abandono <strong>de</strong> sitio<br />
ETAPA ACTIVIDAD ELEMENTO<br />
Operación y<br />
mantenimiento<br />
Desmantelamiento<br />
<strong>de</strong> equipos<br />
DEL MEDIO<br />
Estudios <strong>de</strong> Planeación <strong>Ambiental</strong>, S.A. <strong>de</strong> C.V.<br />
ASPECTO AMBIENTAL*<br />
M.C. C.R. G.R.<br />
Aire Emisión ruido Emisión <strong>de</strong><br />
partículas y gases<br />
Suelo Residuos no<br />
Socioeconómico Migración**<br />
Creación <strong>de</strong><br />
empleo<br />
Demanda<br />
servicios**<br />
Activación<br />
peligrosos<br />
Residuos peligrosos<br />
Demoliciones Aire Emisión ruido Emisión partículas<br />
Suelo Residuos no<br />
Socioeconómico Migración**<br />
Creación <strong>de</strong><br />
empleo<br />
Demanda<br />
servicios**<br />
Activación<br />
** Sólo si se requiere <strong>de</strong> personal no local.<br />
peligrosos<br />
Residuos peligrosos<br />
120
<strong>Manifestación</strong> <strong>de</strong> <strong>Impacto</strong> <strong>Ambiental</strong> – <strong>Modalidad</strong> Particular<br />
Planta <strong>de</strong> almacenamiento para distribución <strong>de</strong> gas LP y estación <strong>de</strong> carburación para uso<br />
vehicular – Gas <strong>de</strong>l Atlántico – Tuxtepec, Oax.<br />
Tabla V.6 (conclusión)<br />
I<strong>de</strong>ntificación <strong>de</strong> los impactos ambientales <strong>de</strong>l proyecto<br />
Abandono <strong>de</strong> sitio<br />
ETAPA ACTIVIDAD ELEMENTO<br />
Operación y<br />
mantenimiento<br />
Restauración <strong>de</strong><br />
suelo<br />
Recuperación <strong>de</strong><br />
la vegetación<br />
DEL MEDIO<br />
Estudios <strong>de</strong> Planeación <strong>Ambiental</strong>, S.A. <strong>de</strong> C.V.<br />
ASPECTO AMBIENTAL*<br />
M.C. C.R. G.R.<br />
Aire Emisión <strong>de</strong><br />
partículas y gases<br />
Suelo Suelo limpio Residuos no<br />
Socioeconómico Migración**<br />
Creación <strong>de</strong><br />
empleo<br />
Demanda<br />
servicios**<br />
Activación<br />
Suelo Uso <strong>de</strong><br />
Flora silvestre<br />
terrestre<br />
Fauna silvestre<br />
terrestre<br />
fertilizantes y<br />
plaguicidas<br />
Introducción<br />
especies<br />
Migración al<br />
predio<br />
Socioeconómico Migración**<br />
Creación <strong>de</strong><br />
empleo<br />
Demanda<br />
servicios**<br />
Activación<br />
** Sólo si se requiere <strong>de</strong> personal no local.<br />
peligrosos<br />
Residuos peligrosos<br />
Residuos no<br />
peligrosos<br />
Residuos peligrosos<br />
121
<strong>Manifestación</strong> <strong>de</strong> <strong>Impacto</strong> <strong>Ambiental</strong> – <strong>Modalidad</strong> Particular<br />
Planta <strong>de</strong> almacenamiento para distribución <strong>de</strong> gas LP y estación <strong>de</strong> carburación para uso<br />
vehicular – Gas <strong>de</strong>l Atlántico – Tuxtepec, Oax.<br />
Tabla V.7<br />
Factores <strong>de</strong> calificación <strong>de</strong> impactos ambientales<br />
DIMENSION FACTOR ESCALA<br />
Extensión (espacio/tiempo) Area <strong>de</strong> afectación A<br />
B<br />
C<br />
D<br />
Magnitud<br />
(importancia)<br />
Estudios <strong>de</strong> Planeación <strong>Ambiental</strong>, S.A. <strong>de</strong> C.V.<br />
Duración A<br />
B<br />
C<br />
D<br />
Or<strong>de</strong>n <strong>de</strong> aparición A-B<br />
C<br />
E<br />
E<br />
D-E<br />
Plazo <strong>de</strong> presentación A<br />
B<br />
C<br />
D<br />
Intensidad A<br />
B<br />
C<br />
D<br />
Acumulatividad A<br />
B-C<br />
E<br />
E<br />
D-E<br />
Recuperabilidad A-B<br />
C<br />
D-E<br />
Persistencia A-B<br />
C<br />
D-E<br />
Local<br />
Micro-regional<br />
Regional<br />
Macro-regional<br />
Nacional<br />
Instantáneo<br />
Semi-temporal<br />
Temporal<br />
Semi-permanente<br />
Permanente<br />
Directo<br />
Segundo or<strong>de</strong>n<br />
Complejo<br />
Inmediato<br />
Corto plazo<br />
Mediano plazo<br />
Largo plazo<br />
Muy largo plazo<br />
Superficial<br />
Intermedio<br />
Importante<br />
Profundo<br />
Muy profundo<br />
No acumulable<br />
Acumulable<br />
Sinérgico<br />
Mitigable<br />
Parcialmente mitigable<br />
No mitigable<br />
Reversible<br />
Parcialmente reversible<br />
Irreversible<br />
Calificación integral Nivel <strong>de</strong> impacto Matriz <strong>de</strong> cribado<br />
A No significativo a b<br />
B Poco significativo a b<br />
C Significativo A B<br />
D Muy significativo A B<br />
E Crítico A B<br />
A, a = impactos adversos B, b = impactos benéficos<br />
122
<strong>Manifestación</strong> <strong>de</strong> <strong>Impacto</strong> <strong>Ambiental</strong> – <strong>Modalidad</strong> Particular<br />
Planta <strong>de</strong> almacenamiento para distribución <strong>de</strong> gas LP y estación <strong>de</strong> carburación para uso<br />
vehicular – Gas <strong>de</strong>l Atlántico – Tuxtepec, Oax.<br />
Tabla V.8<br />
Evaluación <strong>de</strong> los impactos ambientales <strong>de</strong>l proyecto<br />
Instalación <strong>de</strong>l tanque <strong>de</strong> gas LP<br />
ETAPA ACTIVIDAD ELEMENTO<br />
EVALUACION IMPACTO<br />
DEL MEDIO IMPACTO E M I<br />
Construcción Instalación <strong>de</strong> los Aire Emisión <strong>de</strong> A A A<br />
tanques <strong>de</strong> gas LP<br />
y equipo accesorio<br />
Suelo<br />
Estudios <strong>de</strong> Planeación <strong>Ambiental</strong>, S.A. <strong>de</strong> C.V.<br />
ruido<br />
Emisión <strong>de</strong><br />
polvos y gases<br />
soldadura<br />
Residuos no<br />
peligrosos<br />
Residuos<br />
peligrosos<br />
A A A<br />
A B B<br />
A B B<br />
Socioeconómico Migración** E B C<br />
Creación <strong>de</strong><br />
empleo<br />
Demanda<br />
servicios**<br />
** Sólo si se requiere <strong>de</strong> personal no local.<br />
B A B<br />
B A B<br />
Activación E B B<br />
123
<strong>Manifestación</strong> <strong>de</strong> <strong>Impacto</strong> <strong>Ambiental</strong> – <strong>Modalidad</strong> Particular<br />
Planta <strong>de</strong> almacenamiento para distribución <strong>de</strong> gas LP y estación <strong>de</strong> carburación para uso<br />
vehicular – Gas <strong>de</strong>l Atlántico – Tuxtepec, Oax.<br />
Tabla V.9<br />
Evaluación <strong>de</strong> los impactos ambientales <strong>de</strong>l proyecto<br />
Operación y mantenimiento<br />
ETAPA ACTIVIDAD ELEMENTO<br />
Operación y<br />
mantenimiento<br />
Recepción <strong>de</strong> gas<br />
LP<br />
Almacenamiento<br />
<strong>de</strong> gas LP<br />
DEL MEDIO<br />
Estudios <strong>de</strong> Planeación <strong>Ambiental</strong>, S.A. <strong>de</strong> C.V.<br />
Aire Emisión <strong>de</strong><br />
EVALUACION IMPACTO<br />
IMPACTO E M I<br />
ruido bombas<br />
Suelo Residuos<br />
peligrosos<br />
A A A<br />
A B B<br />
Socioeconómico Migración** E B C<br />
Creación <strong>de</strong><br />
empleo<br />
Demanda<br />
servicios**<br />
Entorno general Riesgos <strong>de</strong><br />
B A B<br />
B A B<br />
Activación E B B<br />
incendio y<br />
explosión<br />
C D D<br />
Socioeconómico Migración** E B C<br />
Creación <strong>de</strong><br />
empleo<br />
Demanda<br />
servicios**<br />
** Sólo si se requiere <strong>de</strong> personal no local.<br />
B A B<br />
B A B<br />
Activación E B B<br />
124
<strong>Manifestación</strong> <strong>de</strong> <strong>Impacto</strong> <strong>Ambiental</strong> – <strong>Modalidad</strong> Particular<br />
Planta <strong>de</strong> almacenamiento para distribución <strong>de</strong> gas LP y estación <strong>de</strong> carburación para uso<br />
vehicular – Gas <strong>de</strong>l Atlántico – Tuxtepec, Oax.<br />
Tabla V.9 (continuación)<br />
Evaluación <strong>de</strong> los impactos ambientales <strong>de</strong>l proyecto<br />
Operación y mantenimiento<br />
ETAPA ACTIVIDAD ELEMENTO<br />
EVALUACION IMPACTO<br />
DEL MEDIO IMPACTO E M I<br />
Operación y Carga <strong>de</strong> cilindros Aire Emisión <strong>de</strong> A A A<br />
mantenimiento<br />
<strong>de</strong> gas LP<br />
Carga <strong>de</strong><br />
autotanques y<br />
vehículos que<br />
usan gas LP como<br />
combustible<br />
Estudios <strong>de</strong> Planeación <strong>Ambiental</strong>, S.A. <strong>de</strong> C.V.<br />
ruido bombas<br />
Suelo Residuos no<br />
peligrosos<br />
Residuos<br />
peligrosos<br />
Entorno general Riesgos <strong>de</strong><br />
incendio y<br />
explosión<br />
A B B<br />
A B B<br />
C C C<br />
Socioeconómico Migración** E B C<br />
Creación <strong>de</strong><br />
empleo<br />
Demanda<br />
servicios**<br />
Aire Emisión <strong>de</strong><br />
Suelo<br />
B A B<br />
B A B<br />
Activación E B B<br />
ruido<br />
Residuos no<br />
peligrosos<br />
Residuos<br />
peligrosos<br />
Entorno general Riesgos <strong>de</strong><br />
incendio y<br />
explosión<br />
A A A<br />
A B B<br />
A B B<br />
C C C<br />
Socioeconómico Migración** E B C<br />
Creación <strong>de</strong><br />
empleo<br />
Demanda<br />
servicios**<br />
** Sólo si se requiere <strong>de</strong> personal no local.<br />
B A B<br />
B A B<br />
Activación E B B<br />
125
<strong>Manifestación</strong> <strong>de</strong> <strong>Impacto</strong> <strong>Ambiental</strong> – <strong>Modalidad</strong> Particular<br />
Planta <strong>de</strong> almacenamiento para distribución <strong>de</strong> gas LP y estación <strong>de</strong> carburación para uso<br />
vehicular – Gas <strong>de</strong>l Atlántico – Tuxtepec, Oax.<br />
Tabla V.9 (conclusión)<br />
Evaluación <strong>de</strong> los impactos ambientales <strong>de</strong>l proyecto<br />
Operación y mantenimiento<br />
ETAPA ACTIVIDAD ELEMENTO<br />
Operación y<br />
mantenimiento<br />
Reparaciones<br />
menores <strong>de</strong><br />
vehículos<br />
Mantenimiento<br />
equipos<br />
Operación fosa<br />
séptica<br />
DEL MEDIO<br />
Estudios <strong>de</strong> Planeación <strong>Ambiental</strong>, S.A. <strong>de</strong> C.V.<br />
Aire Emisión <strong>de</strong><br />
EVALUACION IMPACTO<br />
IMPACTO E M I<br />
ruido<br />
Suelo Residuos no<br />
peligrosos<br />
Residuos<br />
peligrosos<br />
A A A<br />
A B B<br />
A B B<br />
Socioeconómico Migración** E B C<br />
Creación <strong>de</strong><br />
empleo<br />
Demanda<br />
servicios**<br />
Aire Emisión H2S y<br />
Aguas<br />
superficiales o<br />
Subterráneas<br />
B A B<br />
B A B<br />
Activación E B B<br />
olores<br />
Mejora <strong>de</strong><br />
calidad<br />
Suelo Residuos no<br />
peligrosos<br />
A A A<br />
A C C<br />
A B B<br />
Socioeconómico Migración** E B C<br />
Creación <strong>de</strong><br />
empleo<br />
Demanda<br />
servicios**<br />
Activación<br />
** Sólo si se requiere <strong>de</strong> personal no local.<br />
B A B<br />
B A B<br />
E B B<br />
126
<strong>Manifestación</strong> <strong>de</strong> <strong>Impacto</strong> <strong>Ambiental</strong> – <strong>Modalidad</strong> Particular<br />
Planta <strong>de</strong> almacenamiento para distribución <strong>de</strong> gas LP y estación <strong>de</strong> carburación para uso<br />
vehicular – Gas <strong>de</strong>l Atlántico – Tuxtepec, Oax.<br />
Tabla V.10<br />
Evaluación <strong>de</strong> los impactos ambientales <strong>de</strong>l proyecto<br />
Abandono <strong>de</strong> sitio<br />
ETAPA ACTIVIDAD ELEMENTO<br />
Abandono <strong>de</strong><br />
sitio<br />
Desmantelamiento<br />
<strong>de</strong> equipos<br />
DEL MEDIO<br />
Estudios <strong>de</strong> Planeación <strong>Ambiental</strong>, S.A. <strong>de</strong> C.V.<br />
EVALUACION IMPACTO<br />
IMPACTO E M I<br />
Aire Emisión ruido A A A<br />
Emisión <strong>de</strong><br />
partículas y<br />
gases<br />
Suelo Residuos no<br />
peligrosos<br />
Residuos<br />
peligrosos<br />
A A A<br />
A B B<br />
A B B<br />
Socioeconómico Migración** E B C<br />
Creación <strong>de</strong><br />
empleo<br />
Demanda<br />
servicios**<br />
B A B<br />
B A B<br />
Activación E B B<br />
Demoliciones Aire Emisión ruido A A A<br />
Emisión<br />
partículas<br />
Suelo Residuos no<br />
peligrosos<br />
Residuos<br />
peligrosos<br />
A A A<br />
A B B<br />
A B B<br />
Socioeconómico Migración** E B C<br />
Creación <strong>de</strong><br />
empleo<br />
Demanda<br />
servicios**<br />
** Sólo si se requiere <strong>de</strong> personal no local.<br />
B A B<br />
B A B<br />
Activación E B B<br />
127
<strong>Manifestación</strong> <strong>de</strong> <strong>Impacto</strong> <strong>Ambiental</strong> – <strong>Modalidad</strong> Particular<br />
Planta <strong>de</strong> almacenamiento para distribución <strong>de</strong> gas LP y estación <strong>de</strong> carburación para uso<br />
vehicular – Gas <strong>de</strong>l Atlántico – Tuxtepec, Oax.<br />
Tabla V.10 (conclusión)<br />
Evaluación <strong>de</strong> los impactos ambientales <strong>de</strong>l proyecto<br />
Abandono <strong>de</strong> sitio<br />
ETAPA ACTIVIDAD ELEMENTO<br />
EVALUACION IMPACTO<br />
DEL MEDIO IMPACTO E M I<br />
Abandono <strong>de</strong> Restauración <strong>de</strong> Aire Emisión <strong>de</strong> A A A<br />
sitio<br />
suelo<br />
partículas y<br />
Recuperación <strong>de</strong><br />
la vegetación<br />
Estudios <strong>de</strong> Planeación <strong>Ambiental</strong>, S.A. <strong>de</strong> C.V.<br />
gases<br />
Suelo Suelo limpio A B B<br />
Residuos no<br />
peligrosos<br />
Residuos<br />
peligrosos<br />
A B B<br />
A B B<br />
Socioeconómico Migración** E B C<br />
Creación <strong>de</strong><br />
empleo<br />
Demanda<br />
servicios**<br />
Suelo Uso <strong>de</strong><br />
Flora silvestre<br />
terrestre<br />
Fauna silvestre<br />
terrestre<br />
B A B<br />
B A B<br />
Activación E B B<br />
fertilizantes y<br />
plaguicidas<br />
Residuos no<br />
peligrosos<br />
Residuos<br />
peligrosos<br />
Introducción<br />
especies<br />
Migración al<br />
predio<br />
A B<br />
128<br />
B<br />
A B B<br />
A B B<br />
A C C<br />
A C C<br />
Socioeconómico Migración** E B C<br />
Creación <strong>de</strong><br />
empleo<br />
B A B<br />
Demanda<br />
servicios**<br />
B A B<br />
Activación E B B<br />
** Sólo si se requiere <strong>de</strong> personal no local.
<strong>Manifestación</strong> <strong>de</strong> <strong>Impacto</strong> <strong>Ambiental</strong> – <strong>Modalidad</strong> Particular<br />
Planta <strong>de</strong> almacenamiento para distribución <strong>de</strong> gas LP y estación <strong>de</strong> carburación para uso<br />
vehicular – Gas <strong>de</strong>l Atlántico – Tuxtepec, Oax.<br />
Tabla V.11<br />
Matriz <strong>de</strong> cribado<br />
aire<br />
Clave:<br />
<strong>de</strong>l<br />
A: impacto adverso significativo<br />
Calidad<br />
a: impacto adverso no significativo<br />
B: impacto benéfico significativo<br />
b: impacto benéfico no significativo<br />
1.-<br />
/: impacto mitigable<br />
Instalación tanque gas LP y accesorios a a a a a a b<br />
Recepción <strong>de</strong> gas LP a a a a b<br />
Almacenamiento <strong>de</strong> gas LP a a a a b A<br />
Carga <strong>de</strong> cilindros <strong>de</strong> gas LP a a a a b A<br />
Carga <strong>de</strong> autotanques <strong>de</strong> gas LP a a a a b A<br />
Reparaciones y mantenimiento <strong>de</strong> equipos a a a a b<br />
Operación <strong>de</strong> fosa séptica a b a a a b<br />
Desmantelamiento <strong>de</strong> equipos a a a a b<br />
Demoliciones a a a a a b<br />
Restauración <strong>de</strong> suelo a b a a b<br />
Recuperación <strong>de</strong> vegetación a b a a b<br />
Estudios <strong>de</strong> Planeación <strong>Ambiental</strong>, S.A. <strong>de</strong> C.V.<br />
2.- Nivel <strong>de</strong> ruido ambiente<br />
3.- Disponibilidad <strong>de</strong> agua<br />
4.- Calidad <strong>de</strong>l agua<br />
5.- Calidad <strong>de</strong>l suelo<br />
8.- Demografía<br />
9.- Infraestructura urbana<br />
10.- Economía<br />
11.- Seguridad ambiental*<br />
129
<strong>Manifestación</strong> <strong>de</strong> <strong>Impacto</strong> <strong>Ambiental</strong> – <strong>Modalidad</strong> Particular<br />
Planta <strong>de</strong> almacenamiento para distribución <strong>de</strong> gas LP y estación <strong>de</strong> carburación para uso<br />
vehicular – Gas <strong>de</strong>l Atlántico – Tuxtepec, Oax.<br />
VI. MEDIDAS PREVENTIVAS Y DE MITIGACIÓN DE LOS IMPACTOS AMBIENTALES<br />
VI.1 Descripción <strong>de</strong> la medida o programa <strong>de</strong> medidas <strong>de</strong> mitigación o correctivas<br />
por componente ambiental<br />
Habiendo <strong>de</strong>scrito en el capitulo previo los impactos potenciales esperados por el<br />
proyecto <strong>de</strong> construcción y operación <strong>de</strong> una planta <strong>de</strong> almacenamiento y distribución <strong>de</strong><br />
gas LP con una tanque <strong>de</strong> 250,000 litros, en el presente capítulo se <strong>de</strong>scribirán las<br />
medidas <strong>de</strong> mitigación propuestas para reducir los efectos negativos consi<strong>de</strong>rados.<br />
En general, consi<strong>de</strong>rando las características <strong>de</strong>l proyecto, la mayoría <strong>de</strong> las medidas <strong>de</strong><br />
mitigación serán la aplicación <strong>de</strong> la mejor tecnología disponible en la construcción y<br />
operación <strong>de</strong> la planta.<br />
Etapa <strong>de</strong> preparación <strong>de</strong>l sitio y construcción.<br />
<strong>Impacto</strong>s a la atmósfera.<br />
En el caso <strong>de</strong> las emisiones a la atmósfera producto <strong>de</strong> la operación <strong>de</strong>l equipo <strong>de</strong><br />
montaje se buscará reducir su impacto aprovechando la dispersión natural, tratando, en lo<br />
posible el operar dichos equipos bajo las mejores condiciones <strong>de</strong> difusión atmosférica;<br />
adicionalmente se operarán dichos equipos en las condiciones óptimas <strong>de</strong> mantenimiento<br />
y bajo las características operativas que permitan reducir las emisiones contaminantes.<br />
Por lo que toca a las emisiones <strong>de</strong> gases <strong>de</strong> soldadura proce<strong>de</strong>ntes <strong>de</strong> las activida<strong>de</strong>s <strong>de</strong><br />
instalación, se buscará minimizar su generación y con ello su impacto, llevando a cabo las<br />
activida<strong>de</strong>s <strong>de</strong> soldadura <strong>de</strong>ntro <strong>de</strong> las técnicas que permitan su reducción.<br />
Finalmente, en el caso <strong>de</strong> las emisiones <strong>de</strong> ruido, en general la operación diurna <strong>de</strong>l<br />
equipo reducirá las molestias a la población cercana, la cual se encuentra a una distancia<br />
<strong>de</strong> aproximadamente 5 km, teniéndose por efecto <strong>de</strong> la distancia reducciones en los<br />
niveles <strong>de</strong> ruido apreciables.<br />
<strong>Impacto</strong>s en el medio acuático.<br />
El principal impacto potencial negativo, como ya se señaló, sería el consumo <strong>de</strong> agua por<br />
el personal; al respecto se buscará optimizar su uso a fin <strong>de</strong> reducir al mínimo su<br />
Estudios <strong>de</strong> Planeación <strong>Ambiental</strong>, S.A. <strong>de</strong> C.V.<br />
130
<strong>Manifestación</strong> <strong>de</strong> <strong>Impacto</strong> <strong>Ambiental</strong> – <strong>Modalidad</strong> Particular<br />
Planta <strong>de</strong> almacenamiento para distribución <strong>de</strong> gas LP y estación <strong>de</strong> carburación para uso<br />
vehicular – Gas <strong>de</strong>l Atlántico – Tuxtepec, Oax.<br />
consumo.<br />
La disposición <strong>de</strong> las excretas y aguas servidas generadas en esta etapa se efectuará en<br />
los sanitarios instalados enviando el agua residual a la fosa séptica que se está<br />
instalando.<br />
<strong>Impacto</strong>s en el suelo.<br />
Por lo que toca a la disposición <strong>de</strong> otros residuos sólidos, compuestos básicamente <strong>de</strong><br />
<strong>de</strong>sperdicios <strong>de</strong> embalajes y mermas <strong>de</strong> materiales <strong>de</strong> la instalación, se transportarán<br />
hasta el sitio que el municipio <strong>de</strong>termine.<br />
Los residuos peligrosos generados por el mantenimiento <strong>de</strong> los equipos <strong>de</strong> construcción<br />
se almacenarán y manejarán <strong>de</strong> acuerdo con la normativa aplicable<br />
<strong>Impacto</strong>s en la biota.<br />
Como se ha mencionado no se presentarán impactos en la biota ya que no existe flora ni<br />
fauna silvestre en el predio <strong>de</strong> interés.<br />
<strong>Impacto</strong>s socioeconómicos.<br />
Por lo que toca a la posible presión inflacionaria a generarse por el proyecto, es <strong>de</strong><br />
esperarse que no se afecte el mercado <strong>de</strong> materiales y equipos, razón por la cual no<br />
<strong>de</strong>berá <strong>de</strong> presentarse una presión inflacionaria.<br />
Por otra parte, la política <strong>de</strong> contratación local <strong>de</strong>l personal <strong>de</strong> construcción, reducirá a un<br />
nivel no significativo, las presiones <strong>de</strong>mográficas sobre servicios. El personal foráneo <strong>de</strong><br />
supervisión y control, en número mínimo, una vez terminada la obra regresará a su lugar<br />
<strong>de</strong> origen con lo cual <strong>de</strong>saparecerá el impacto sobre los servicios (alojamiento, transporte,<br />
alimentación) que generaba su presencia<br />
Etapa operativa.<br />
<strong>Impacto</strong>s a la atmósfera.<br />
Como se mencionó, la operación sólo originará emisiones a la atmósfera por los<br />
autotransportes utilizados, así como por esporádicos disparos <strong>de</strong> las válvulas <strong>de</strong><br />
seguridad, en ambos casos las emisiones no serán significativas.<br />
Estudios <strong>de</strong> Planeación <strong>Ambiental</strong>, S.A. <strong>de</strong> C.V.<br />
131
<strong>Manifestación</strong> <strong>de</strong> <strong>Impacto</strong> <strong>Ambiental</strong> – <strong>Modalidad</strong> Particular<br />
Planta <strong>de</strong> almacenamiento para distribución <strong>de</strong> gas LP y estación <strong>de</strong> carburación para uso<br />
vehicular – Gas <strong>de</strong>l Atlántico – Tuxtepec, Oax.<br />
<strong>Impacto</strong>s al medio acuático.<br />
La planta utilizará un mínimo <strong>de</strong> agua para su operación, sólo para uso y consumo<br />
humanos.<br />
Para el tratamiento <strong>de</strong> la <strong>de</strong>scarga <strong>de</strong> aguas residuales sanitarias se contará con una fosa<br />
séptica que cumple con los requerimientos normativos establecidos en la norma NOM-<br />
006-CNA-1997 Fosas sépticas prefabricadas-especificaciones y métodos <strong>de</strong> prueba.<br />
<strong>Impacto</strong>s en el suelo.<br />
Se tendrá un control estricto sobre los residuos peligrosos generados durante la etapa<br />
operativa <strong>de</strong>l proyecto, los cuales se almacenarán en una caseta <strong>de</strong> almacenamiento<br />
temporal. Dicha caseta cumplirá con las características establecidas en el Reglamento en<br />
la materia. Posteriormente, se dispondrán mediante tratamiento térmico en hornos <strong>de</strong> la<br />
industria cementera. Los residuos serán transportados y recibidos para su tratamiento<br />
final por compañías especializadas acreditadas por la Secretaría <strong>de</strong> Medio Ambiente y<br />
Recursos Naturales y la Secretaría <strong>de</strong> Comunicaciones y Transporte.<br />
La mayoría <strong>de</strong> los residuos no peligrosos generados se dispondrán mediante reuso,<br />
recuperación y reciclaje enviándose los que no sean reciclables al sitio municipal<br />
autorizado.<br />
<strong>Impacto</strong>s en la biota<br />
No son necesarias medidas <strong>de</strong> mitigación en esta etapa por no tenerse impactos en la<br />
flora y fauna silvestre.<br />
<strong>Impacto</strong>s socioeconómicos.<br />
El principal impacto negativo señalado, que sería la presión en los servicios por la<br />
migración <strong>de</strong> trabajadores, será eliminado por las políticas <strong>de</strong> contratación local.<br />
Acci<strong>de</strong>ntes ambientales.<br />
Con objeto <strong>de</strong> po<strong>de</strong>r aten<strong>de</strong>r los posibles acci<strong>de</strong>ntes ambientales consistentes en fugas<br />
<strong>de</strong> gas LP, incendios o explosiones, se estructurarán brigadas para atención <strong>de</strong> incendios,<br />
fugas o <strong>de</strong>rrames.<br />
Adicionalmente contará con el equipamiento exigido por la Norma NOM-001-SEDG-1996,<br />
Estudios <strong>de</strong> Planeación <strong>Ambiental</strong>, S.A. <strong>de</strong> C.V.<br />
132
<strong>Manifestación</strong> <strong>de</strong> <strong>Impacto</strong> <strong>Ambiental</strong> – <strong>Modalidad</strong> Particular<br />
Planta <strong>de</strong> almacenamiento para distribución <strong>de</strong> gas LP y estación <strong>de</strong> carburación para uso<br />
vehicular – Gas <strong>de</strong>l Atlántico – Tuxtepec, Oax.<br />
“Plantas <strong>de</strong> almacenamiento para gas L. P. Diseño y construcción”<br />
También se contará con un programa <strong>de</strong> mantenimiento preventivo en la organización, el<br />
cual incluirá el mantenimiento <strong>de</strong> todos los equipos <strong>de</strong> la planta así como <strong>de</strong> sus<br />
dispositivos <strong>de</strong> seguridad.<br />
Para evitar posibles incendios o explosiones a consecuencia <strong>de</strong> la energía estática en<br />
áreas don<strong>de</strong> se manejen productos inflamables y explosivos, se instalará un sistema <strong>de</strong><br />
tierras físicas.<br />
Etapa <strong>de</strong> abandono <strong>de</strong> la obra.<br />
Como se ha señalado en diversos puntos <strong>de</strong> este estudio, esta etapa no se presentará; en<br />
el remoto caso que llegase a ser necesario el abandono <strong>de</strong> este establecimiento, el área<br />
correspondiente se podría utilizar para otro establecimiento industrial o en su <strong>de</strong>fecto<br />
incorporarse a la zona urbana <strong>de</strong> Tuxtepec.<br />
Evaluación global <strong>de</strong>l impacto ambiental consi<strong>de</strong>rando la aplicación <strong>de</strong> las<br />
medidas <strong>de</strong> prevención y mitigación señaladas.<br />
Se consi<strong>de</strong>ra, en general, que al aplicar las medidas <strong>de</strong> mitigación señaladas en los<br />
incisos previos, el impacto ambiental negativo <strong>de</strong>l proyecto será reducido quedando como<br />
impactos específicos más importantes:<br />
La figura VI.1 presenta la matriz <strong>de</strong> cribado modificada consi<strong>de</strong>rando las medidas <strong>de</strong><br />
prevención y mitigación ya señaladas.<br />
VI.2 <strong>Impacto</strong>s residuales<br />
Los principales impactos residuales que quedan <strong>de</strong>spués <strong>de</strong> aplicar las medidas <strong>de</strong><br />
mitigación son:<br />
Riesgos <strong>de</strong> acci<strong>de</strong>ntes ambientales (fugas, incendios o explosiones).<br />
Al respecto se presenta en forma paralelo a este manifiesto el análisis <strong>de</strong> riesgo<br />
correspondiente y, en su momento se presentará el Programa <strong>de</strong> Prevención <strong>de</strong><br />
Acci<strong>de</strong>ntes correspondiente.<br />
Estudios <strong>de</strong> Planeación <strong>Ambiental</strong>, S.A. <strong>de</strong> C.V.<br />
133
<strong>Manifestación</strong> <strong>de</strong> <strong>Impacto</strong> <strong>Ambiental</strong> – <strong>Modalidad</strong> Particular<br />
Planta <strong>de</strong> almacenamiento para distribución <strong>de</strong> gas LP y estación <strong>de</strong> carburación para uso<br />
vehicular – Gas <strong>de</strong>l Atlántico – Tuxtepec, Oax.<br />
Figura VI.1<br />
Matriz <strong>de</strong> cribado consi<strong>de</strong>rando las medidas <strong>de</strong> mitigación<br />
aire<br />
Clave:<br />
<strong>de</strong>l<br />
A: impacto adverso significativo<br />
Calidad<br />
a: impacto adverso no significativo<br />
B: impacto benéfico significativo<br />
b: impacto benéfico no significativo<br />
1.-<br />
/: impacto mitigable<br />
Instalación tanque gas LP y accesorios a b<br />
Recepción <strong>de</strong> gas LP b<br />
Almacenamiento <strong>de</strong> gas LP b a<br />
Carga <strong>de</strong> cilindros <strong>de</strong> gas LP b a<br />
Carga <strong>de</strong> autotanques <strong>de</strong> gas LP b a<br />
Reparaciones y mantenimiento <strong>de</strong> equipos b<br />
Operación <strong>de</strong> fosa séptica b b<br />
Desmantelamiento <strong>de</strong> equipos b<br />
Demoliciones a b<br />
Restauración <strong>de</strong> suelo a b b<br />
Recuperación <strong>de</strong> vegetación b b<br />
Estudios <strong>de</strong> Planeación <strong>Ambiental</strong>, S.A. <strong>de</strong> C.V.<br />
2.- Nivel <strong>de</strong> ruido ambiente<br />
3.- Disponibilidad <strong>de</strong> agua<br />
4.- Calidad <strong>de</strong>l agua<br />
5.- Calidad <strong>de</strong>l suelo<br />
8.- Demografía<br />
9.- Infraestructura urbana<br />
10.- Economía<br />
11.- Seguridad ambiental*<br />
10.- Salud<br />
11.- Seguridad ambiental<br />
134
<strong>Manifestación</strong> <strong>de</strong> <strong>Impacto</strong> <strong>Ambiental</strong> – <strong>Modalidad</strong> Particular<br />
Planta <strong>de</strong> almacenamiento para distribución <strong>de</strong> gas LP y estación <strong>de</strong> carburación para uso<br />
vehicular – Gas <strong>de</strong>l Atlántico – Tuxtepec, Oax.<br />
VII PRONÓSTICOS AMBIENTALES Y EN SU CASO, EVALUACIÓN DE<br />
ALTERNATIVAS<br />
VII.1 Pronóstico <strong>de</strong>l escenario<br />
De todo lo presentado previamente se pue<strong>de</strong> proponer como escenario futuro, una vez<br />
concluida y puesta en operación la planta objeto <strong>de</strong> este estudio:<br />
La planta <strong>de</strong> almacenamiento y distribución <strong>de</strong> gas LP objeto <strong>de</strong> este análisis no originará<br />
impactos ambientales significativos en las etapas <strong>de</strong> preparación <strong>de</strong> sitio, construcción,<br />
operación, mantenimiento y abandono <strong>de</strong> sitio, con excepción <strong>de</strong>l riesgo ambiental<br />
representado por el almacenamiento y manejo <strong>de</strong>l gas LP, siendo por otra parte un<br />
proyecto generador <strong>de</strong> <strong>de</strong>sarrollo al incrementar la infraestructura <strong>de</strong> servicios en la zona<br />
y las fuentes <strong>de</strong> empleo <strong>de</strong> la zona.<br />
Como se ha señalado no se generarán emisiones a la atmósfera, el consumo <strong>de</strong> agua,<br />
exclusivamente para los servicios a personal no será significativo y la <strong>de</strong>scarga <strong>de</strong> las<br />
aguas sanitarias dispuestas mediante una fosa séptica no impactarán al medio.<br />
El reuso <strong>de</strong> residuos no peligrosos, reducirá la generación <strong>de</strong> residuos y los residuos<br />
peligrosos manejados en forma a<strong>de</strong>cuada no afectarán el entorno <strong>de</strong> la planta.<br />
Por otra parte, el abastecimiento <strong>de</strong> gas LP para carburación vehicular coadyuvará a<br />
reducir las emisiones vehiculares en la zona.<br />
Como conclusión <strong>de</strong> este escenario a futuro se pue<strong>de</strong> señalar que el área a ser utilizada<br />
<strong>de</strong>jará <strong>de</strong> ser rural suburbana para integrarse a futuro por el crecimiento <strong>de</strong> Tuxtepec,<br />
<strong>de</strong>biéndose planear el uso <strong>de</strong> suelo para mantener una zona <strong>de</strong> amortiguamiento con<br />
futuros <strong>de</strong>sarrollos habitacionales en la zona <strong>de</strong>l proyecto.<br />
VII.2 Programa <strong>de</strong> vigilancia ambiental<br />
Por las características operativas <strong>de</strong> la planta, se consi<strong>de</strong>ra que el Programa <strong>de</strong> vigilancia<br />
ambiental <strong>de</strong>berá <strong>de</strong> consi<strong>de</strong>rar el monitoreo <strong>de</strong>:<br />
Generación <strong>de</strong> residuos peligrosos<br />
Generación <strong>de</strong> residuos no peligrosos<br />
Condiciones <strong>de</strong> seguridad <strong>de</strong> la planta<br />
Estudios <strong>de</strong> Planeación <strong>Ambiental</strong>, S.A. <strong>de</strong> C.V.<br />
135
<strong>Manifestación</strong> <strong>de</strong> <strong>Impacto</strong> <strong>Ambiental</strong> – <strong>Modalidad</strong> Particular<br />
Planta <strong>de</strong> almacenamiento para distribución <strong>de</strong> gas LP y estación <strong>de</strong> carburación para uso<br />
vehicular – Gas <strong>de</strong>l Atlántico – Tuxtepec, Oax.<br />
VII.3 Conclusiones<br />
El proyecto <strong>de</strong> interés representa una oportunidad importante <strong>de</strong> <strong>de</strong>sarrollo para el Estado<br />
<strong>de</strong> Oaxaca y en especial para el municipio <strong>de</strong> Tuxtepec, siendo el impacto ambiental<br />
asociado no significativo.<br />
Con la instalación <strong>de</strong> la planta motivo <strong>de</strong>l presente estudio, se proyecta que la planta<br />
genere cuando menos 20 empleos directos durante la operación. La política <strong>de</strong><br />
contratación será consi<strong>de</strong>rar, en primera instancia, a la población local. Lo anterior<br />
generará una <strong>de</strong>rrama económica muy importante en el Municipio <strong>de</strong> Tuxtepec.<br />
La inversión que se realizará para el <strong>de</strong>sarrollo <strong>de</strong> esta planta industrial es <strong>de</strong>l or<strong>de</strong>n <strong>de</strong> 2<br />
millones <strong>de</strong> dólares americanos, por lo que la <strong>de</strong>rrama económica será muy importante.<br />
La operación <strong>de</strong> este proyecto coadyuvará al <strong>de</strong>sarrollo <strong>de</strong> Tuxtepec al poner a<br />
disposición <strong>de</strong> población, industria y comercios, infraestructura <strong>de</strong> abastecimiento <strong>de</strong><br />
combustibles (gas LP) requerido por ellos, así como a la reducción <strong>de</strong> emisiones<br />
vehiculares por el uso <strong>de</strong> gas LP como combustible vehicular.<br />
Estudios <strong>de</strong> Planeación <strong>Ambiental</strong>, S.A. <strong>de</strong> C.V.<br />
136
