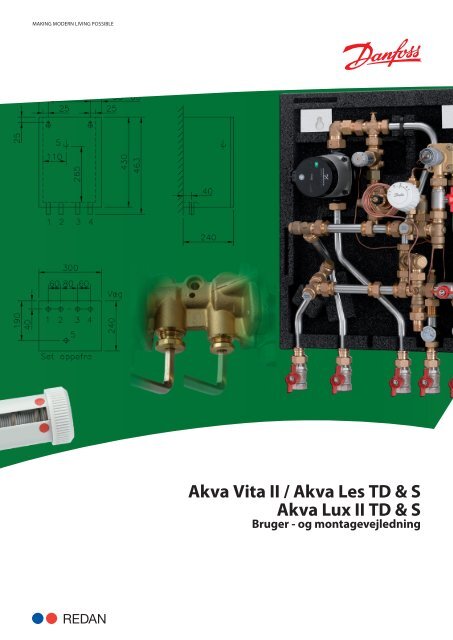

Akva Vita II / Akva Les TD & S Akva Lux II TD & S - Lavprisvvs.dk

MAKING MODERN LIVING POSSIBLE

Akva Vita II / Akva Les TD & S

Akva Lux II TD & S

Bruger - og montagevejledning

2

Bruger- og Montagevejledning TD- & S-Units

Akva Vita II TD

Akva Les TD

1. Indhold

Akva Lux II TD Akva Vita S

Akva Les S

Akva Lux II S

1. Indhold ..............................................................................................................................................................................................................................................2

2. Produktintroduktion, Akva Vita II TD / Akva Les TD ...............................................................................................................................................................3

3. Produktintroduktion, Akva Lux II TD ...........................................................................................................................................................................................4

4. Produktintroduktion, Akva Vita II S / Akva Les S .....................................................................................................................................................................5

5. Produktintroduktion, Akva Lux II S ..............................................................................................................................................................................................6

6. Brugervejledning til slutbrugeren, Generelt ............................................................................................................................................................................7

7. Brugervejledning til slutbrugeren, Indregulering ..................................................................................................................................................................8

8. Montagevejledning, Sikkerhed og håndtering .......................................................................................................................................................................9

9. Montagevejledning, KOM GODT I GANG................................................................................................................................................................................ 10

10. Montagevejledning, generelt ..................................................................................................................................................................................................... 11

11. Montagevejledning - særligt for S-Units ................................................................................................................................................................................ 12

12. Montagevejledning, cirkulationskobling ............................................................................................................................................................................... 13

13. Indregulering og idriftssættelse, Akva Vita II / Akva Les TD ............................................................................................................................................. 14

14. Indregulering og idriftssættelse, Akva Lux II TD .................................................................................................................................................................. 15

15. Indregulering og idriftssættelse, Akva Vita II og Akva Les S ............................................................................................................................................ 16

16. Indregulering og idriftssættelse, Akva Lux II S ..................................................................................................................................................................... 17

17. Indregulering og idriftssættelse på S-units, varmekredsen ............................................................................................................................................ 18

18. Drift og vedligeholdelse ............................................................................................................................................................................................................... 20

19. Vedligeholdelsesplan .................................................................................................................................................................................................................... 21

20. Fejlfinding .......................................................................................................................................................................................................................................... 22

21. Almindelige betingelser ............................................................................................................................................................................................................... 24

22. EU Overensstemmelseserklæring ............................................................................................................................................................................................. 25

23. Idriftssættelsesattest ...................................................................................................................................................................................................................... 27

DKDHR VI.GP.U1.01 Danfoss District Energy

Bruger- og Montagevejledning TD- & S-Units

2. Produktintroduktion, Akva Vita II TD / Akva Les TD

Hovedkomponenter

1.

2.

3.

4.

5.

6.

7.

8.

9.

13.

F.

C.

Pladeveksler, loddet, brugsvand

Brugsvandsregulator PM2+P

By-Pass termostat Danfoss FJVR

Trykdifferensregulator AVPL

Sikkerhedsventil

Passtykke for måler

Termometer varmt vand

Snavsfilter

Følerlomme

Hvidlakeret kappe

Filter på koldtvandstilgang

Unitten er forberedet for cirkulation.

Fittingssæt til cirkulationskobling kan købes som ekstraudstyr

Standard varenumre

Akva Vita II TD H04.393.001

Akva Vita II TD med kappe H04.393.001K

Akva Les TD H04.393.300

Akva Les TD med kappe H04.393.300K

Tilbehør, der kan tilkøbes som ekstraudstyr (eftermontage)

Cirkulationsrørsæt - VVS-nr. 374976.810

Til anlæg, hvor der er brugsvandscirkulation.

Danfoss Trykudligner - VVS-nr. 374972.820.

Til anlæg, hvor man vil undgå gulvafløb, kan trykudligneren

tilkøbes som ekstraudstyr.

(Må ikke anvendes på anlæg med brugsvandscirkulation).

Boostersæt/trykforøger - VVS-nr. 374994.820.

Til områder med lavt fjernvarme differenstryk kan boostersæt

tilkøbes som ekstraudstyr. (Særskilt vejledning er vedlagt sættet).

1” Fittingssæt til måler (max. 130 mm) - VVS-nr. 374929.918

Til måler med 1” studse.

520

310

25

44

80

325

550

1 2 3 4 5 6

45 100 130 65 65 65

Set fra oven

Danfoss District Energy VI.GP.U1.01 DKDHR

9

C

8

6

9

6

3

4

2

8

13

F

7

1

5

Væg

3

4

Bruger- og montagevejledning TD- & S-Units

3. Produktintroduktion, Akva Lux II TD


1.

2.

3.

4.

5.

6.

7.

8.

9.

13.

F.

C.


Brugsvandsregulator PTC2+P





Termometer varmt vand

Snavsfilter

Følerlomme


618

285

481

138

284

55

44

54

72,5

535

325

37,5 100 130 65 65 65

206

333



Fittingssæt til cirkulationskobling kan købes som ekstraudstyr.


Akva Lux II TD 26 H05.393.001

Akva Lux II TD 26 med kappe H05.393.001K

Akva Lux II TD 40 H05.393.002

Akva Lux II TD 40 med kappe H05.393.002K













C

13

618

535

285

55

72,5

535

325

37,5 100 130 65 65 65

DKDHR VI.GP.U1.01 Danfoss District Energy

9

8

6

9

6

3

4

2

8

44

F

7

1

5


4. Produktintroduktion, Akva Vita II S / Akva Les S


1.

2.

3.

4.

5.

6.

7.

8.

9.

10.

11.

12.

13.

F.

K.

C.


Brugsvandsregulator PM2+P





Termometer, ‹ gulvvarme, › termometer varmt vand

Snavsfilter

Følerlomme

Pumpe Wilo Stratos Pico (Akva Vita II S) - Alpha2 (Akva Les S)

Termostat

Luftskrue



Kontraventil - indsats.




Akva Vita II S A14.393.001

Akva Vita II S med kappe A14.393.001K

Akva Les S A14.393.300

Akva Les S med kappe A14.393.300K













10

9

8

6

9

6

520

451

310

138

254

54

2

25

44

4 3

K

11

12

8

13

80

325

550

1 2 3 4 5 6

45 100 130 65 65 65

F

218,5

7

340,5

8

7

Set fra oven


C

1

5

5

6


5. Produktintroduktion, Akva Lux II S


1.

2.

3.

4.

5.

6.

7.

8.

9.

10.

11.

12.

13.

F.

K.

C.


Brugsvandsregulator PTC2+P





Termometer, ‹ gulvvarme, › termometer varmt vand

Snavsfilter

Følerlomme

Pumpe - Grundfos Alpha2

Termostat

Luftskrue



Kontraventil - indsats.




Akva Lux II S 26 A15.393.001

Akva Lux II S 26 med kappe A15.393.001K

Akva Lux II S 40 A15.393.002

Akva Lux II S 40 med kappe A15.393.002K













10

C

9

8

6

9

6

K

11

12

2

4 3

13

618

285

481

138

284

8

55

44

54

F

7

72,5

1

535

325

37,5 100 130 65 65 65


206

333

5


6. Brugervejledning til slutbrugeren, Generelt

Instruktion

Læs instruktionen omhyggeligt. For tab og skader som følge af tilsidesættelse

af brugsanvisningen, påtager fabrikanten sig ikke noget

ansvar. Læs og følg disse instruktioner nøje, for at undgå fare og

skader på personer og ejendom. Overskrides de anbefalede driftsparametre,

øges risikoen for tingskade og personskade betydeligt.

Installation, idriftsættelse og vedligeholdelse skal udføres af kvalificeret

og autoriseret personale (både VVS og EL).

Når stationen er installeret og kører er der normalt ingen grund til

at ændre indstillinger eller andre funktioner. Fjernvarmeunitten er

meget pålidelig og nem at betjene.

Hvis det er nødvendigt, kan du ændre de indstillede temperaturer

som beskrevet på side 8. Mere detaljerede oplysninger om unitten

findes i montage- og idriftssættelse afsnittene.

Beskrivelse

Vejledningen omfatter to unittyper (TD eller S) - som begge er udstyret

med en gennemstrømningsvandvarmer og er beregnet til

direkte tilslutning til fjernvarmen.

TD-units er udstyret med en trykdifferensregulator, der holder et konstant

tryk over radiatorerne. Fremløbtemperaturen til radiatorerne er

altid identisk med fjernvarme fremløstemperaturen. Rumtemperaturen

reguleres alene på radiatortermostaterne.

S-Units er udstyret med en trykdifferensregulator, der holder et

konstant tryk over varmekredsen(e). Fremløbtemperaturen til

gulvvarmen reguleres af en termostat i unitten. S-Units er desuden

forsynet med en pumpe.

I rum med gulvvarme reguleres temperaturen på gulvvarmetermostaten

for det enkelte rum. I rum med radiatorer reguleres temperaturen

med radiatortermostater.

Alternativt reguleres varmen af fuldautomatisk Danfoss ECL vejrkompenseringsudstyr

- (ikke standard).

Det anbefales, at man regelmæssigt tilser unitten - typisk i forbindelse

med aflæsning af fjernvarmemåleren.

Vær særligt opmærksom på utætheder og for høj returtemperatur

til fjernvarmen (dårlig afkøling af fjernvarmevandet). Afkølingen, dvs.

forskellen imellem fjernvarme fremløbs- og returtemperaturen har

stor betydning den samlede energiøkonomi. Derfor er det vigtigt at

fokusere på frem- og returtemperaturen på varmeanlægget.

Forskellen bør typisk være 30-35°C på anlæg med radiatorer. På anlæg

med gulvvarme er forskellen typisk 5-10°C. På disse anlæg er det vigtigt

at fremløbstemperaturen ikke er over 35°C.

Bemærk, at lav fjernvarme returtemperatur afhænger direkte af returtemperaturen

fra varme/gulvvarmekredsen og returtemperaturen på

brugsvandscirkulationen (installationer med cirkulation på det varme

vand). Derfor er det vigtigt at have fokus på disse returtemperaturer.

Afkøling fra vandvarmeren alene:

Under aftapning vil afkølingen typisk være 30-35°C. Når der ikke tappes

varmt vand, er det helt normalt, at returtemperaturen fra vandvarmeren

stiger lidt. Fjernvarmemåleren vil i den situation kun registrere

et meget beskedent forbrug, idet vandmængden er meget lille.

På vandvarmere med cirkulation registrerer kaloriemåleren varmetabet

i cirkulationsledningen.

Uregelmæssigheder

Når måleren aflæses, kontrolleres alle samlinger for eventuelle utætheder.

Ved uregelmæssigheder/utætheder kontaktes din fagmand

for afhjælpning.

Se evt. afsnit om fejlfinding - inden du kontakter din fagmand.

Pas på - varme overflader

Dele af unitten kan være meget varm og kan forårsage forbrændinger.

Vær meget påpasselig i umiddelbar nærhed af unitten.

Advarsel om højt tryk og høj temperatur

Den maksimale fremløbstemperatur i fjernvarmenettet kan

være op til 120°C og driftstrykket op til 16 bar, hvilket kan medfører

skoldningsrisiko både ved berøring og ved udstrømning

af mediet. Ved overskridelse af unittens konstruktionsdata og

driftsparametre for tryk og temperatur, er der betydelig risiko for

tingskade og personskade.

Nødsituation

I tilfælde af brand, lækage eller anden fare, lukkes omgående for

alle energikilder til vandvarmeren, hvis det er muligt, og relevant

hjælp tilkaldes.

Hvis brugsvandet er misfarvet eller lugter, lukkes alle kuglehaner

på unitten, brugerne adviceres og fagmand tilkaldes omgående.


7

8


7. Brugervejledning til slutbrugeren, Indregulering

Varmtvandsregulering

Danfoss PM2 regulator (Fig. 1) for varmt vand. Varmtvandstemperaturen

indstilles ved at dreje reguleringshåndtaget mod henholdsvis

rød (varmere), eller blå (koldere).

Start med at dreje håndtaget med uret - til palen står ud for den

blå prik. Herefter drejes håndtaget mod uret, til temperaturen ud

af hanen er ca. 48°C under normal tapning (7-8 liter pr. min). Temperaturen

bør aldrig overstige 55°C for at undgå tilkalkning af vandvarmeren.

Danfoss PTC2 regulator (Fig. 2) for varmt vand. Varmtvandstemperaturen


“+” (varmere), eller “-” (koldere).

Start med at dreje håndtaget med uret - til stop/til der ikke kan

drejes længere. Herefter drejes håndtaget mod uret, til temperaturen

ud af hanen er ca. 48°C under normal tapning (7-8 liter pr. min).

Temperaturen bør aldrig overstige 55°C for at undgå tilkalkning af

vandvarmeren.

By-pass eller cirkulationstermostat

Termostat (Fig. 3) der holder stikledningen varm om sommeren

eller alternativt regulerer cirkulationstemperaturen, hvis der er

etableret brugsvandscirkulation på det varme vand.

Termostaten indstilles som udgangspunkt på pos. 3.

Varmeanlæg, Differenstrykregulator

TD-regulatoren (Fig. 4) reducerer det høje, svingende tryk på fjernvarmenettet

til et konstant drivtryk over anlægget. TD-regulatoren

indstilles som udgangspunkt af VVS-installatøren ved idriftssættelse

af unitten. Hvis der opstår driftsforstyrrelser: støj i radiatortermostater

eller dårlig reguleringsevne, kan der være behov for at efterjustere

differenstrykregulatoren til et lavere driftstryk. For afhjælpning,

anbefales du at kontakte din lokale VVS-mand.

Regulering af fremløbstemperaturen til varmeanlægget

TD-Units: Temperaturen kan ikke reguleres.

S-Units: Fremløbstemperaturen til anlægget indstilles på termostaten

T°C (Fig. 5). Termostaten indstilles af VVS-installatøren ved idriftssættelse,

men der kan være behov for efterjusteringer afhængigt af

udetemperaturen.

Vejledende skalaindstilling: (skalaen er på toppen af håndtaget)

Pos. 4 ≈ 50°C

5 ≈ 60°C

6 ≈ 70°C

Indstillingsværdierne kan variere afhængigt af driftsforholdene. Det

er vigtigt, at fremløbstemperaturen til radiatorerne er lavest mulig.

Rumtemperaturen reguleres på radiatortermostaterne.

Bemærk! Særligt for huse kun opvarmet med gulvvarme.

Fremløbstemperaturen indstilles typisk til ca. 30-35°C svarende til

pos. 2-2,5 på termostatan (vejledende). Fremløbstemperaturen må

ikke overstige 40°C. (Jf. iøvrigt ALTID gulvleverandørens anvisninger)

Alternativt kan S-Unitten være reguleret af en elektronisk regulator

Danfoss ECL. Se da vedlagte dokumentation herfor.

Pumpe (kun på S-Units)

S-Units er udstyret med pumpe fra fabrik. Pumpen er indstillet i

forbindelse med idriftssættelsen. Denne indstilling skal som udgangs-

punkt ikke ændres. Opstår der alligevel behov for at ændre pumpeindstilling,

henvises til afsnit om pumpe i montage- og idriftssættelse

afsnittene for de enkelte produkter.

Om sommeren kan man slukke for strømmen til pumpen på el-kontakt,

hvis man ikke ønsker varme i huset og gerne vil spare strøm.

Opstart og udluftning - se evt. i montage- og idriftssættelse afsnittene.


Fig. 1

Fig. 2

Fig. 3

Fig. 4

Fig. 5

Fig. 6

eller

eller

pal


8. Montagevejledning, Sikkerhed og håndtering

Instruktion

Før installation og idriftsættelse af denne unit skal instruktionen læses

omhyggeligt. For tab og skader som følge af tilsidesættelse af brugsanvisningen,

påtager fabrikanten sig ikke noget ansvar. Læs og følg

disse instruktioner nøje, for at undgå fare og skader på personer og

ejendom. Overskrides de anbefalede driftsparametre, øges risikoen

for tingskade og personskade betydeligt.

Installation, idriftsættelse og vedligeholdelse skal udføres af kvalificeret

og autoriseret personale (både VVS og EL).

Varmekilde

Unitten er som udgangspunkt beregnet til tilkobling af fjernvarme.

Alternative energikilder kan anvendes i det omfang driftsbetingelserne

til enhver tid er sammenlignelige med fjernvarme.

Anvendelse

Unitten er alene beregnet til opvarmning af vand.

Unitten må ikke anvendes til opvarmning af andre medier.

Unitten tilsluttes husinstallationen i et frostfrit lokale, hvor temperaturen

ikke overstiger 50°C, og hvor den relative luftfugtighed ikke er

højere end 80%. Unitten må ikke tildækkes, indmures eller på anden

vis blokeres for adgang.

Materialevalg

Brug kun materialer i overensstemmelse med lokale regler.

Korrosion

Det maksimale kloridindhold i mediet må ikke være højere end

300 mg/l. Risikoen for korrosion stiger betragteligt, hvis det anbefalede

tilladte kloridindhold overskrides.

Sikkerhedsventil(er)

Installation af sikkerhedsventil(er) skal altid udføres i henhold til

gældende lokale regler.

Lydniveau

≤ 55 dB

Opbevaring

Opbevaring af enheden/enhederne før installering skal ske i tørt og

opvarmet lokale (frostfrit).

(Relativ luftfugtighed max. 80% og opbevaringstemp. 5-70°C).

Enhederne må ikke stables højere, end de er fra fabrik (maks. 8 lag).

Enheder leveret i papemballage skal løftes i de håndtag emballagen

er forsynet med. Transport/flytning over større afstande bør foregå

på palle.

Undgå såvidt muligt at løfte unitten i rørene. Løft i rør kan resultere

i utætheder. HUSK altid efterspænding.

Bortskaffelse

Emballagen bortskaffes i henhold til lokale regler for bortskaffelse

af de anvendte emballagematerialer.

Unitten er fremstillet af materialer, der ikke kan bortskaffes sammen

med husholdningsaffaldet.

Luk alle energikilder og demonter alle tilslutningsrør, demonter og

adskil produktet til bortskaffelse i overensstemmelse med gældende

lokale regler for bortskaffelse af de enkelte bestanddele.

Tilslutning

Der skal til enhver tid etableres mulighed for at afbryde alle

energikilder til unitten, herunder elektrisk tilslutning.

Pas på - varme overflader

Dele af unitten kan være meget varm og kan forårsage forbrændinger.

Vær meget påpasselig i umiddelbar nærhed af unitten.

Advarsel om højt tryk og høj temperatur

Den maksimale fremløbstemperatur i fjernvarmenettet kan

være op til 120°C og driftstrykket op til 16 bar, hvilket kan medfører

skoldningsrisiko både ved berøring og ved udstrømning

af mediet. Ved overskridelse af unittens konstruktionsdata og

driftsparametre for tryk og temperatur, er der betydelig risiko for

tingskade og personskade.

Nødsituation

I tilfælde af brand, lækage eller anden fare, lukkes omgående for

alle energikilder til unitten, hvis det er muligt og relevant hjælp

tilkaldes.

Hvis brugsvandet er misfarvet eller lugter, lukkes alle kuglehaner

på unitten, brugerne adviceres og fagmand tilkaldes omgående.

Advarsel om beskadigelse under transport

Ved modtagelse, og inden unitten installeres, skal den kontrolleres

for eventuelle transportskader.

Unitten skal håndteres/flyttes med største omhu og forsigtighed.

VIGTIGT! - Efterspænding

Inden der fyldes vand på anlægget SKAL ALLE omløbere efterspændes,

idet vibrationer under transport kan være årsag til

utætheder. Når anlægget er påfyldt og der er varme på systemet

SKAL ALLE omløbere efterspændes påny.

OVERSPÆND IKKE OMLØBERNE - se side 11, “Test & tilslutninger”.

Håndtering

Under håndtering og montering anbefales det at bære velegnede

sikkerhedssko.


9

10


9. Montagevejledning, KOM GODT I GANG

Unitten tilsluttes i henhold til mærkningen nederst og/eller i henhold

til anvisningerne i denne vejledning.

Hvis der er cirkulation på anlægget, skal der etableres cirkulationskobling

på unitten.

Det anbefales at etablere cirkulation INDEN unitten hænges

op på væggen.

Se hvordan cirkulationen tilsluttes på side 13.

KOM GODT I GANG

Montér unitten på en solid væg med to kraftige bolte, skruer,

ekspansionsbolte eller lignende. På anlæg med pumpe anbefales

det at sætte gummiskiver mellem væg og unit, for at undgå, at

resonans forplanter sig til væggen.

1. Luk for alle afspærringsventiler, nederst i unitten, inden de(n)

tilsluttes den faste installation

2. Montér fjernvarmemåleren

(se evt. side 11 i instruktion)

3. VIGTIGT!

Efterspænd samtlige omløbere, da de efter transport og

håndtering kan have løsnet sig

4. På anlæg monteret med sikkerhedsventil etableres forbindelse

til afløb iht. gældende lovgivning

5. Åben først kuglehanen på anlæg frem og retur og fyld

dernæst vand på anlægget, ved forsigtigt at åbne kuglehanen

på fjernvarme frem - samtidig med at anlægget

udluftes - og åben dernæst kuglehanen på fjernvarme retur.

6. Check unit og husinstallation grundigt for utætheder

7. Trykprøv hele installationen iht. gældende bestemmelser

8. Tilslut pumpe (og evt. automatik) til el-forsyning, men undlad

at tænde på kontakten (kun på S-Units)

9. Varm anlægget op og udluft radiatorkredsen/varmesiden

grundigt på hhv. radiatorer og evt. luftskrue

10. Start nu pumpe (og evt. automatik) på el-kontakt (S-Units)

11. Afslut med at indregulere unitten iht. instruktionen

12. VIGTIGT!

!

!

Opvarmning og afkøling af anlægget kan medføre

utætheder. Derfor kan der - i tiden efter idriftssættelse -

være behov for efterspænding af unitten.

Fjernvarme

frem retur

Primær

Anlæg/Varme

retur frem

Sekundær

Varmt

vand ud

Koldt

vand ind

Brugsvand



10. Montagevejledning, generelt

Montage, tilslutning og vedligeholdelse af unitten skal udføres af

kvalificeret og autoriseret personel. Installering skal altid udføres i

henhold til gældende lovgivning og jf. denne instruktion.

Unitten skal monteres, så den er frit tilgængelig og kan vedligeholdes

uden unødig gene. Den skal løftes i bagpladen/bagstykket og fastgøres

på solid væg med 2 kraftige bolte, skruer eller ekspansionsbolte

placeret i de to nøglehuller, der er i bagpladen/bagstykket.

På Akva Vita II S-Unit og Akva Les S-Unit anbefales det at sætte

gummiskiver mellem væg og unit, for at undgå, at resonanslyde

fra pumpen forplanter sig til væggen.

Inden idriftssættelsen skal alle rør i husinstallationen gennemskylles

grundigt for urenheder, og snavssamlerne i unitten skal efterses og

renses.

Særligt for fuldisolerede anlæg

Isoleringsfronten på Akva Lux II TD Unit og Akva Lux II S Unit

fjernes uden brug af værktøj. Tag fat i luftkanalen i top og bund

af den forreste isoleringsdel (se fotos til højre) og træk forsigtigt

fremad til den forreste isoleringsdel slipper den bageste del og træk

derefter forsigtigt, til fronten er fri af komponenterne.

Test og tilslutninger

Inden der fyldes vand på anlægget skal alle omløbere efterspændes,

idet vibrationer og stød under transport og håndtering

kan være årsag til utætheder. Når der er fyldt vand på anlægget,

efterspændes alle omløbere inden der foretages trykprøvning.

Efter opvarmning af systemet kontrolleres tilslutningerne og efterspændes

om nødvendigt.

Vær opmærksom på, at samlinger kan være udført med EPDM pakninger!

Derfor er det vigtigt ikke at OVERSPÆNDE omløberne.

Overspænding kan resultere i utætheder. Utætheder som følge af

overspænding eller manglende efterspænding er ikke dækket af

garantien.

Målermontage

Unitten er udstyret med passtykke for fjernvarmemåler på fremløb

og retur - dim. 3/4” x 110 mm - 3/4 x 165 mm.

Montage af måler

- Luk for kuglehanerne på fjernvarmen og anlægssiden

- Løsn omløbere i begge ender af passtykket og fjern det

- Fastgør måleren - husk pakninger

- Monter temperaturfølere i følerlommer (jf. måler foreskrifter)

- Efterspænd omløberne inden idriftsættelse af måleren.

Målerdisplay (aflæsningsenhed)

Målerens aflæsningsenhed kan placeres som vist på foto til højre,

således at aflæsning af måleren kan foretages alene ved at fjerne

øverste venstre hjørne af isoleringskappen.


Afblæsningsrøret fra sikkerhedsventilen føres altid til afløb i henhold

til gældende lovgivning.

Sikkerhedsventil - udskæring i isoleringskappe

På de fuldisolerede anlægstyper skal der skæres ud i kappen (for

afblæsningsrøret fra sikkerhedsventilen) - se foto til højre.


!

11

12


11. Montagevejledning - særligt for S-Units

Udtag for radiatorkreds

S-Units er udstyret med udtag for direkte tilslutning af radiatorkreds

før blandesløjfe.

Udtagene anvendes typisk til at tilslutte en eller flere radiatorer, som

ikke skal reguleres af blandesløjfen.

Udtagene er placeres som vist på foto til højre. Udtagene er afspærret

med blændplader, som fjernes, hvis man ønsker at tage udtagene

i anvendelse.

Udtag med rød pil er radiator frem og udtag med blå pil er radiator

retur.

Udtag for radiatorkreds - (udskæring i isoleringskappe)

På de fuldisolerede anlægstyper skal der skæres ud i isolerings-

kappen (for tilslutningsrørene til udtagene) som vist på foto til højre.

El-tilslutning (kun for S-Units)

Elektrisk tilslutning af unitten skal udføres af autoriseret personel.

Unitten tilsluttes et netværk med 230 V AC.

Strømforsyning/tilslutning skal ske i henhold til gældende bestemmelser

og foreskrifter.

Unitten skal forbindes til en ekstern afbryder, så den kan afbrydes

i forbindelse med vedligeholdelse, rengøring, reparation eller i en

nødsituation.

S-Units kan være leveret med Danfoss ECL 110 som ekstraudstyr.

Montage af udeføler (kun for S-Units bestilt med Danfoss ECL)

Udetemperaturføleren medleveres løst med unitten.

Den monteres som vist på tegningerne.

Føleren placeres altid på den koldeste facade (normal mod nord).

Den må ikke udsættes for morgensol og må ikke placeres over vindue,

dør, udluftningskanal, balkon under tagudhæng eller i nærheden af

anden varmekilde.

Montagehøjde cirka 2,5 m over jorden.

Temperaturområde: -50 til 50° C

Elektrisk tilslutning

Lederne kan tilsluttes føleren vilkårligt.

Tilslutningskabel: 2 x 0,4 - 1,5 mm²

Kabelenderne tilsluttes ECL regulatoren i klemme 1 og 2.

(Ved ECL 210/310 - Klemme 29 og 30)

Regulator ECL 110

Forsyningsspænding: 230 V vekselstrøm - 50 Hz

Strømforbrug: 5 VA

Motor AMV 150

Forsyningsspænding: 230 V vekselstrøm - 50 Hz

Strømforbrug: 8 VA

Pumpe (Wilo / Alpha2)

Forsyningsspænding: 230 V vekselstrøm - 50/60 Hz

Strømforbrug: Maks. 40 Watt / maks. 45 Watt



12. Montagevejledning, cirkulationskobling

Anlæg med brugsvandscirkulation

Hvis der i husinstallationen er cirkulation på det varme vand, skal

Unitten cirkulationskobles. Cirkulationssæt til cirkulationskobling

er ikke standard. Sættet købes som ekstraudstyr.

Det anbefales at etablere cirkulation INDEN unitten hænges

op på væggen.

Cirkulationsledningen fra den faste installation tilsluttes på

brystniplen nederst i unitten (se hvordan man cirkulationskobler

Unitten nederst på siden).

Der skal altid monteres pumpe og kontraventil på cirkulationsrøret

med flowretning ind mod unitten.

Hvis der anvendes urstyret pumpe, anbefales det, at cirkulationsvandstemperaturen

indstilles til ca. 35°C.

Bemærk, hvis cirkulationspumpen (udenfor Unitten) stoppes

længerevarende, anbefales det, at by-pass termostaten lukkes i

samme tidsrum.

NB!

Vær opmærksom på, at unitten udstyret med Danfoss AVE trykudligner

ikke må bruges på anlæg med cirkulation.

Foto til højre viser en Akva Lux II S unit, men cirkulationskoblingen

foretages principielt på samme måde uanset unittype.

A2

F1

D C

Fig. 1

Fjern eksisterende kapillarrør mellem FJVR termostaten og Tstykket

(se øverste foto). NB! Kapillarrøret kan være monteret foran

på T-stykket på TD-Units!

Fig. 2

Fjern nipler/propper fra brugsvandsregulatoren (med 6 mm

Unbraco-nøgle) - propper genbruges ikke!

Fig. 3

Monter/skru slangeende (A1) på regulatoren og monter nippelmuffe

(B).

Fig. 4

Afprop med konisk prop (C) i T-stykket.

E

Fig. 5

Monter nyt kapillarrør (E) (incl. skæreringe og omløbere, F1 og F2)

mellem FJVR ventilen og nippelmuffe B.

Fig. 6

Monter slangeende (A2) og brystnippel (D) gennem skinne i bunden

(og slut af med at tilslutte cirkulationsledningen til brystnippel

D).

F2

A1

B


Fig. 1

Fig. 3

Fig. 5

A1

B

Fig. 2

Fig. 4

Fig. 6

A2

C

D

T-stk

13

14


13. Indregulering og idriftssættelse, Akva Vita II / Akva Les TD

Generelt

BEMÆRK, varianter med lidt anderledes udseende kan forekomme,

men reguleringen er principielt som anført herunder.

Ved eftersyn og indregulering

Kappen fjernes/løftes af uden brug af værktøj.

Eftersyn foretages iht. skema for serviceinterval under afsnit “Drifts-

og vedligeholdelse” på side 20-21. Indregulering foretages iht. nedenstående

anvisninger.

Idriftssættelse

Unitten idriftsættes i henhold til anvisningerne på side 10.

Regulering af varmtvandtemperaturen

Danfoss PM2+P regulator (Fig. 1) for varmt vand. Varmtvandstemperaturen




blå prik. Herefter drejes håndtaget mod uret, til temperaturen



vandvarmeren. (NB! Palen skal stå mellem blå og rød prik, ellers lukker

regulatoren).

By-pass funktion (fabrikskobling).

Akva Vita II og Akva Les TD-Unitten leveres med by-pass termostat

Danfoss FJVR (Fig. 2), således at der ved tapning straks produceres

varmt vand ved vandvarmeren. Det anbefales at indstille termostaten

på pos. 3. Ved lang ventetid (over 20 sekunder) på det varme vand,

kan det være nødvendigt at stille termostaten højere end pos. 3.

Hvis man helt vil undgå ventetid, skal der etableres brugsvandscirkulation

til tapstederne.

Skalaindstilling: (vejl.)

Pos. 2 ≈ 30°C

3 ≈ 40°C

4 ≈ 45°C

Cirkulationstermostat / ombygning til cirkulation.

På anlæg med cirkulation fungerer termostaten (Fig. 2) som cirku-

lationstermostat og temperaturen på cirkulationsvandet indstilles

uafhængigt af den indstillede varmtvandstemperatur. Det anbefales

at indstille termostaten på pos. 3. Se hvordan man laver en cirkulationskobling

på side 13.

Differenstrykregulator

TD-regulatoren (Fig. 3) reducerer det høje svingende tryk på fjernvarmenettet

til et konstant drivtryk over unitten. TD-regulatoren er

forindstillet til 0,1 bar fra fabrikken. Differenstrykket ændres ved brug

af en unbraconøgle NV3. En omgang svarer til 0,01 bar, ved drejning

med uret øges, og omvendt.

Regulatoren kan efterfølgende justeres - jf. bilag

Instructions AVPL 1.0/1.6

Anbefalet indstilling

Det anbefales som udgangspunkt at åbne helt for regulatoren. Hvis

der opstår driftsforstyrrelser: støj eller pendlinger / dårlig reguleringsevne,

kan der være behov for at efterjustere differenstrykregulatoren

til et lavere driftstryk.

Regulering af varmen

Rumtemperaturen reguleres alene på husets radiatortermostater.


Fig. 1

Fig. 2

Fig. 3

pal

Instructions

AVPL 1.0/1.6

1 5

2 6

3 4 7

r kPa

20 25

19 24

18 23

17 22

16 21

15 20

14 19

13 18

12 17

11 16

10 15

9 14

8 13

7 12

6 11

5 10

4 9

3 8

2 7

1 6

0 5

7369316-0 SIBC VI.CB.T1.6K © Danfoss 05/03 1


14. Indregulering og idriftssættelse, Akva Lux II TD

Generelt




Isoleringsfronten fjernes uden brug af værktøj. Tag fat i luftkanalen

øverst og nederst i højre side og træk forsigtigt til den forreste iso-

leringsdel slipper den bageste del og træk derefter fronten af.



anvisninger.




Danfoss PTC2+P regulator (Fig. 1) for varmt vand. Varmtvandstemperaturen


“+” (varmere), eller “-” (koldere).

Start med at dreje håndtaget med uret - til stop/til der ikke kan

drejes længere. Herefter drejes håndtaget mod uret, til temperaturen



vandvarmeren.


Akva Lux II TD-Unitten leveres med by-pass termostat Danfoss FJVR

(Fig. 2), således at der ved tapning straks produceres varmt vand ved

vandvarmeren. Det anbefales at indstille termostaten på pos. 3. Ved

lang ventetid (over 20 sekunder) på det varme vand, kan det være

nødvendigt at stille termostaten højere end pos. 3.




Pos. 2 ≈ 30°C

3 ≈ 40°C

4 ≈ 45°C






på side 13.






med uret øges, og omvendt.

Regulatoren kan efterfølgende justeres - jf. bilag

Instructions AVPL 1.0/1.6







Rumtemperaturen reguleres alene på husets radiatortermostater.

7369316-0 SIBC VI.CB.T1.6K © Danfoss 05/03 1


Fig. 1

Fig. 2

Fig. 3

Instructions

AVPL 1.0/1.6

1 5

2 6

3 4 7

r kPa

20 25

19 24

18 23

17 22

16 21

15 20

14 19

13 18

12 17

11 16

10 15

9 14

8 13

7 12

6 11

5 10

4 9

3 8

2 7

1 6

0 5

15

16


15. Indregulering og idriftssættelse, Akva Vita II og Akva Les S

Generelt




Kappen fjernes/løftes af uden brug af værktøj.



anvisninger samt anvisningerne på side 18-19.




Danfoss PM2+P regulator (Fig. 1) for varmt vand. Varmtvandstemperaturen




blå prik. Herefter drejes håndtaget mod uret, til temperaturen



vandvarmeren. (NB! Palen skal stå mellem blå og rød prik, ellers lukker

regulatoren).


Akva Vita II S og Akva Les S-Unitten leveres med by-pass termostat

Danfoss FJVR (Fig. 2), således at der ved tapning straks produceres

varmt vand ved vandvarmeren. Det anbefales at indstille termostaten

på pos. 3. Ved lang ventetid (over 20 sekunder) på det varme vand,

kan det være nødvendigt at stille termostaten højere end pos. 3.




Pos. 2 ≈ 30°C

3 ≈ 40°C

4 ≈ 45°C






på side 13.






med uret øges, og omvendt. Regulatoren kan efterfølgende justeres

- jf. bilag Instructions AVPL 1.0/1.6







Fremløbstemperaturen reguleres som standard af en selvvirkende

termostat. Alternativt kan Akva Vita II S og Akva Les S bestilles med

Danfoss Vejrkompensering ECL 110.

Pumpe til varmen.

Akva Vita II S-Unit og Akva Les S-Unit er udstyret med en Wilo,

Stratos Pico A- pumpe til varmen.

Se side 18 og 19 for yderligere information om indregulering af

varmen, herunder pumpen.


Fig. 1

Fig. 2

Fig. 3

pal

Instructions

AVPL 1.0/1.6

1 5

2 6

3 4 7

r kPa

20 25

19 24

18 23

17 22

16 21

15 20

14 19

13 18

12 17

11 16

10 15

9 14

8 13

7 12

6 11

5 10

4 9

3 8

2 7

1 6

0 5

7369316-0 SIBC VI.CB.T1.6K © Danfoss 05/03 1


16. Indregulering og idriftssættelse, Akva Lux II S

Generelt




Isoleringsfronten fjernes uden brug af værktøj. Tag fat i luftkanalen

øverst og nederst i højre side og træk forsigtigt til den forreste iso-

leringsdel slipper den bageste del og træk derefter fronten af.



anvisninger samt anvisningerne på side 18-19.




Danfoss PTC2+P regulator (Fig. 1) for varmt vand. Varmtvandstemperaturen


“+” (varmere), eller “-” (koldere). Start med at dreje håndtaget

med uret - til stop/til der ikke kan drejes længere. Herefter drejes

håndtaget mod uret, til temperaturen ud af hanen er ca. 48°C under

normal tapning (7-8 liter pr. min). Temperaturen bør aldrig overstige

55°C for at undgå tilkalkning af vandvarmeren.


Akva Lux II S-Unitten leveres med by-pass termostat Danfoss FJVR

(Fig. 2), således at der ved tapning straks produceres varmt vand ved

vandvarmeren. Det anbefales at indstille termostaten på pos. 3. Ved

lang ventetid (over 20 sek.) på det varme vand, kan det være nødvendigt

at stille termostaten højere end pos. 3. Hvis man helt vil undgå

ventetid, skal der etableres brugsvandscirkulation til tapstederne.


Pos. 2 ≈ 30°C

3 ≈ 40°C

4 ≈ 45°C


På anlæg med cirkulation fungerer termostaten (Fig. 2 ) som cirku-




på side 12.






med uret øges, og omvendt. Regulatoren kan efterfølgende justeres

- jf. bilag Instructions AVPL 1.0/1.6







Fremløbstemperaturen reguleres som standard af en selvvirkende

termostat. Alternativt kan Akva Lux II S bestilles med Danfoss Vejrkompensering

ECL 110.

Pumpe til varmen.

Akva Lux II S er udstyret med en Alpha2, A-pumpe til varmen.

Se side 18 og 19 for yderligere information om indregulering af

varmen, herunder pumpen.

7369316-0 SIBC VI.CB.T1.6K © Danfoss 05/03 1


Fig. 1

Fig. 2

Fig. 3

Instructions

AVPL 1.0/1.6

1 5

2 6

3 4 7

r kPa

20 25

19 24

18 23

17 22

16 21

15 20

14 19

13 18

12 17

11 16

10 15

9 14

8 13

7 12

6 11

5 10

4 9

3 8

2 7

1 6

0 5

17

18


17. Indregulering og idriftssættelse på S-units, varmekredsen

Termostat, varmeanlæg

Unitten er som standard udstyret med en af de viste termostater

(funktionen er den samme)

Termostaten T°C (pos. 11) regulerer fremløbstemperaturen til anlægget.

Termostatens skalaindstilling: (vejl.)

Pos. 4 ≈ 50°C

5 ≈ 60°C

6 ≈ 70°C

Bemærk, at indstillingsværdierne er vejledende og kan variere afhængigt

af fjernvarme driftsforholdene.

Vejledende fremløbstemperaturer:

40 °C ved udendørstemperatur 10°C

55 °C ved udendørstemperatur 0°C

65 °C ved udendørstemperatur -10°C

Det er vigtigt, at fremløbstemperaturen til radiatorerne er lavest

mulig. Rumtemperaturen reguleres på radiatortermostaterne.

Gulvvarme

Det er vigtigt, at fremløbstemperaturen til gulvvarmeanlægget er

lavest mulig, ca. 30-35°C (aflæses på termometer på anlæg retur).

Termostaten T°C indstilles typisk til pos. 2-2,5 (vejledende). Fremløbstemperaturen

må ikke overstige 40°C (Jf. iøvrigt ALTID gulvleverandørens

anvisninger).

Alternativ regulering af varmeanlæg

Vejrkompensering, Danfoss ECL

Temperaturen til radiatoranlægget kan alternativt være styret af en

Danfoss ECL regulator. Fremløbstemperaturen reguleres da efter udetemperaturen.

Regulatoren er forindstillet fra fabrik, således at der automatisk

sker en udkobling af varmeanlægget i sommerperioden. Hvis

der i opvarmningsperioden opstår et større varmebehov, kan regulatorens

indstilling ændres iht. bilag:

ECL Comfort 110

Motor + ventil

Hvis unitten er udstyret med Danfoss ECL, er der monteret motor

og Danfoss VS2 ventil på varmekredsen. Motoren er forindstillet fra

fabrik. Hvis der opstår driftsproblemer kan motoren tvangslukkes

manuelt, jf. bilag:

AMV 150, VS2


eller


Pumpe - Grundfos Alpha2, anlæg med selvvirkende termostat

Pumpen er fra fabrikken indstillet på AUTOADAPT. AUTOADAPT passer

til langt de fleste anlæg (gulvvarme og 2-strengs anlæg). I den

indstilling tilpasses pumpeydelsen efter det aktuelle varmebehov

i anlægget.

Ved 1-strengsanlæg anbefales det at ændre indstilling som anvist

i skema til højre.

Vælger man efterfølgende at skifte tilbage til AUTOADAPT, husker

pumpen det sidste sætpunkt i AUTOADAPT og genoptager den automatiske

tilpasning af ydelsen.

Gulvvarme

Hvis varmeanlægget kun består af gulvvarme stilles pumpen til

AUTOADAPT. Alternativt indstilles pumpen i henhold til anvisningen

til højre eller som anvist i vedlagte manual.

Pumpe - Grundfos Alpha2 på anlæg med ECL

På anlæg med ECL skal pumpen stilles på pos. I eller II (konstantkurve).

Pumpen er selvudluftende.

Bemærk, at pumpens natsænkningsfunktion ikke må anvendes.

Se iøvrigt manual: ALPHA2, GRUNDFOS INSTRUCTIONS

Pumpe - Wilo Stratos PICO OEM, anlæg med selvv. termostat

Pumpen stilles på højeste hastighed, når anlægget sættes i drift.

På et traditionelt radiatoranlæg drejes den røde omskifter til venstre

(variabel-kurve), og stilles som udgangspunkt på “6”.

Herefter indstilles pumpen til lavest mulige position afhængigt af

varmebehovet for bygningen, og af hensyn til afkøling og strømforbrug.

På gulvvarmeanlæg og ældre radiatoranlæg med store rør og radiatorer

drejes den røde omskifter til højre (konstant-kurve) og stilles

som udgangspunkt på “6”. Trykket reduceres herefter, til det passer

til bygningens varmebehov, og af hensyn til afkøling og strømforbrug.

Pumpe - Wilo Stratos PICO OEM på anlæg med ECL

På anlæg med ECL vælges pumpens konstant-kurve, og stilles som

udgangspunkt på “6”. Herefter indstilles pumpen til lavest mulige

position afhængigt af varmebehovet for bygningen og af hensyn

til afkøling og strømforbrug.

Udluftning: Pumpen har en indbygget udluftningsfunktion, som

kan tages i anvendelse, når anlægget skal udluftes. Den røde

omskifter stilles i lodret position, hvorefter pumpen kører en udluftningsrutine

af 10 minutters varighed. Der kan forekomme støj

i denne fase. Når de 10 min. er gået, indstilles pumpen iht. ovenstående.

Se iøvrigt manual: Wilo Statos PICO OEM.

Sommerdrift (uanset pumpefabrikat)

Sommerdrift på anlæg med selvvirkende termostat

Om sommeren kan pumpen stoppes på elkontakt. Pumpen startes

(kortvarigt) mindst en gang om måneden i løbet af sommeren.

Sommerdrift på anlæg med Danfoss ECL 110

Uden for opvarmningsperioden sker der en automatisk udkobling

af pumpen til varmeanlægget. Regulatoren vil i løbet af sommerperioden

starte pumpen i et minut hver tredie dag, således at man

undgår blokering af pumpen.

Opstart efter sommerdrift, udluftning

Bemærk, at der kan være behov for at udlufte anlægget påny. Anlægget

udluftes via udluftningsskrue i unitten, på radiatorerne og

på evt. luftskrue/luftudlader på anlæggets højeste punkt.

GRUNDFOS ALPHA2

Monterings- og driftsinstruktion

Wilo-Stratos PICO

GRUNDFOS INSTRUKTION

F Notice de montage et de mise en service DK Monterings- og driftsvejledning

S Monterings- och skötselanvisning

FIN Asennus- ja käyttöohje


4 141 619-Ed.02/2010-03-Wilo 4 141 619-Ed.02/2010-03-Wilo

19

20


18. Drift og vedligeholdelse

Drift og vedligeholdelse

Visuel kontrol og aflæsning af fjernvarmemåler varetages af tilsynsførende/ejeren

med korte intervaller. (Måleren er ikke en del af Danfoss

leverancen).

Servicering foretages alene af uddannet, autoriseret personel.

Bemærk! Merforbrug er uanset årsagen ikke dækket af Danfoss’ garanti

- jf. Almindelige leveringsbetingelser, side 24.

Eftersyn

Vandvarmeren bør regelmæssigt tilses af autoriseret personel og om

nødvendigt udføres vedligeholdelse iht. anvisningerne i denne vejledning

samt øvrige anvisninger. Ved eftersyn rengøres snavssamlere

(pos. 8 - herunder si (F) ved regulator - se foto th. og siderne vedr.

“Produktintroduktion”), alle omløbere efterspændes og sikkerhedsventilen

(pos. 5) funktionstestes, ved at dreje på håndtaget.

Gennemskylning / returskylning

Rengøring af brugsvandsveksler skal ske ved, at rent vand skylles

med høj hastighed gennem veksleren i modsat retning af den normale

strømning. Derved fjernes det snavs, der kan have ophobet

sig i veksleren. Er rengøring med rent vand ikke tilstrækkelig, kan

veksleren også renses ved at cirkulere en rensevæske, godkendt af

Danfoss (f.eks. Kaloxi eller Radiner Fl rensevæske) gennem veksleren.

Begge rengøringsvæsker er miljøvenlige og kan bortskaffes via det

normale kloaksystem. Efter brug af en rengøringsvæske skal brugsvandsveksleren

gennemskylles grundigt med rent vand.

Udsyring af loddet brugsvandsveksler

Som udgangspunkt anbefaler vi ikke udsyring af veksleren.

Vekslere til det varme vand kan kalke til på grund af store temperaturudsving,

og fordi der anvendes iltet vand på sekundærsiden. Hvis der

opstår behov for udsyring af veksleren kan dette foretages som vist

på figuren til højre. Loddede vekslere kan tåle gennemskylning med

en svag syreopløsning - f.eks. en 5% myresyre.

Foranstaltninger efter vedligeholdelsesarbejde

Efter vedligeholdelsesarbejder og før idriftssættelse:

• Efterspændes alle omløbere

• Retableres isoleringskapper på vekslere o. a. isoleret udstyr

• Vandvarmeren/unitten aftørres og rengøres for spildte væsker

• Værktøj, materialer o. a. udstyr fra arbejdsområdet fjernes

• Åbn for energitilførelsen og kontroller for lækage

• Udluft anlægget

• Foretag om nødvendigt indregulering påny

• Kontroller, at tryk og temperaturer er på normalt niveau.

Afkøling / Aflæsning af returtemperatur

Afkølingen, dvs. forskellen imellem fjernvarme fremløbs- og returtemperaturen

har stor betydning den samlede energiøkonomi.

Derfor er det vigtigt at fokusere på frem- og returtemperaturen på

varmeanlægget. Forskellen bør typisk være 30-35°C. Bemærk, at lav

fjernvarme returtemperatur afhænger direkte af returtemperaturen

fra varmekredsen og cirkulationsvands-returtemperaturen. Derfor er

det vigtigt at have fokus på disse returtemperaturer.

Afkøling fra vandvarmeren alene:

Under aftapning vil afkølingen typisk være 30-35°C. Når der ikke tappes

varmt vand, er det helt normalt, at returtemperaturen fra vandvarmeren

stiger lidt. Fjernvarmemåleren vil i den situation kun registrere

et meget beskedent forbrug, idet vandmængden er meget lille.

På vandvarmere med cirkulation registrerer kaloriemåleren varmetabet

i cirkulationsledningen.



19. Vedligeholdelsesplan

Vedligeholdelsesplan (anbefaling)

Interval Vedligeholdelse Bemærkninger

Mindst en gang årligt

Kontrollér alle forbindelser for utætheder Ved lækage udskiftes pakningen og omløberne efterspændes

Tjek, at sikkerhedsventilen på koldtvandstilgangen fungerer

Kontrollér, at alle komponenter er intakte og fungerer efter

hensigten

Bemærk, efter adskillelse, SKAL pakningerne udskiftes.

Funktionaliteten kontrolleres ved at dreje håndtaget på sikkerhedsventilen

Ved uregelmæssighed, manglende funktionalitet eller synlige fejl og

mangler ved en komponent, udskiftes denne

Rens alle snavsfiltre/-samlere i unitten Skift filtrene, hvis de ikke er intakte

Tjek, at eventuelle el-kabler er i forsvarllg stand

og at el-tilslutningen til enheden kan afbrydes

Tjek rør og veksler for korrosion Visuel kontrol

Visuel kontrol. Afprøv om strømmen kan afbrydes til enheden

Tjek, at evt. isoleringskappe fungerer efter hensigten Tjek, at isoleringen slutter tæt om produktet

Kontrollér, at temperaturregulatorer er indstillet efter anvisningerne

i denne vejledning

Følg anvisningerne i nærværende vejledning

Funktionstest af alle afspærringsventilerne Afprøv, at kuglehanerne åbner og lukker som de skal


21

22


20. Fejlfinding

Grundlæggende

Ved driftsforstyrrelser bør man grundlæggende,

- inden den egentlige fejlfinding foretages, undersøge

om:

• anlægget er korrekt tilsluttet

• fremløbstemperaturen fra fjernvarmen er på normalt niveau

• differenstrykket er på normalt niveau, spørg evt. fjernvarmen

Problem Årsag Løsning

Varme, ingen varme

Tilstoppet snavssamler på fjernvarme -

eller anlæg retur.

Evt. filter i fjernvarmemåler tilstoppet.

Defekt eller fejlindstillet TD-regulator.

Luftlommer i anlægget.

Uens varmefordeling Luftlommer i anlægget.

Dårlig afkøling

Ingen varme

(kun S-Units)

For lille hedeflade / for små radiatorer.

Dårlig udnyttelse af den eksisterende

hedeflade.

Kontraventil i shunt hænger eller er defekt.

Termostat defekt - evt. snavs i ventilhus.

Motorventil defekt - evt. snavs i

ventilhus.

Automatikken/regulatoren fejlindstillet

eller defekt - evt. strømafbrydelse.

Pumpen er ude af drift.

Pumpen står på for lavt “trin”

(ikke alle anlægstyper).

Luftlommer i anlægget.

• der er strøm til anlægget - pumpe og automatik

• snavssamleren på fjernvarme fremløbsrøret er ren

• der er luft i anlægget

Rens si / snavssamler.

Renses (i samråd med fjernvarmeværket).

Kontrollér TD-regulatorens funktion - rens

evt. ventilsædet og kapillarrør.

Udluft anlægget grundigt - jf. Instruktionen.


Forøg den samlede hedeflade.

Åben for alle radiatorer og undgå, at radia

torer i anlægget bliver varme i bunden.

Rens eller skift kontraventil.

Støj fra unitten Defekt kontraventil i shunt. Skift kontraventil.

Kontrollér termostatens funktion - rens

evt. ventilsædet.

Kontrollér motorventilens funktion - rens

evt. ventilsædet.

Check, at regulatoren er korrekt indstillet

- se særskilt vejledning for regulatoren.

Check strømforsyning.

Midlertidig indstilling af motoren til

“manuel” styring - se Instruktion for

varmeanlæg.

Kontrollér, at der er strøm til pumpen, og

at den kører.

Kontrollér, at der ikke er luft i pumpehus

- se pumpemanual.

Stil pumpen på et højere trin, jf. Instruktion

for varmeanlæg.




Problem Mulig årsag Løsning

Brugsvand, svingende temperatur

Lav temperatur / Forskellig temperatur

ved tapstederne

Manglende tryk på det varme vand

Lang ventetid

Kontraventil på cirkulationsledning defekt

(medfører opblanding – cirkulationsvandsrør

bliver koldt under aftapning).

Kontraventil i termostatisk blandingsbatteri

i badeværelse defekt - medfører op-

blanding af koldt og varmt vand. Bemærk,

svingende temperaturer ved andre tap-

steder i installationen kan forekomme!

HUSK, alle husets blandingsbatterier skal

tjekkes for fejl!

Tilstoppet si i koldtvandsmåler eller i

koldtvandstilgangen på vandvarmeren.

Cirkulationspumpe ude af drift

(udenfor unitten - ikke en del af leve-

rancen).

Kontraventil skiftes.

Udskift blandingsbatteri, evt. kun kontraventil.

Rens si / filter (kv. måleren i samråd med

vandforsyningen).

Undersøg om pumpen kører - om der er

strøm til pumpen. Kontrollér, at der ikke

er luft i pumpehus.

Intet varmt vand Snavssamler på fjernvarmen er stoppet. Rens si / snavssamler.

For lav varmtvandstemperatur

Som ovenfor.

Kontraventil på cirkulationsledning

defekt (medfører opblanding – cirkulationsvandsrør

bliver koldt under

aftapning).

For høj varmtvandstemperatur Defekt brugsvandsregulator.

Som ovenfor.

Kontraventil skiftes.

Faldende temperatur under af tapning Luft i kapillarrør. Udluft kapillarrør.

Faldende temperatur under aftapning

Tilkalket veksler.

Kortsluttet / defekt veksler.

Kontrollér regulatorens funktion - udskift

ved fejl.

Udsyr eller udskift veksler.

Udskift veksler.

Dårlig afkøling Tilkalket veksler. Udskift eller udsyr veksler.

Misfarvet vand (i længere tid) Kortsluttet veksler. Udskift veksler.

Manglende tryk på det varme vand Tilkalket veksler. Udskift eller udsyr veksler.


23

24

Bruger- og montagevejledning TD & S-Units

21. Almindelige betingelser

Følgende almindelige leveringsbetingelser er gældende for leverancer af produkter

fra Danfoss Redan A/S, I det følgende betegnet “Danfoss”:

Disse almindelige leveringsbetingelser skal være de eneste gældende vilkår for

leverancen og er gensidigt bindende for Danfoss og køber. Danfoss er ikke bundet

af sådanne af køber fremsatte vilkår, som er stridende mod disse Almindelige

leveringsbetingelser, hvilket også gælder, selv om der ikke er fremsat speciel

indsigelse mod sådanne vilkår.

1. Incoterms

Den seneste udgave af ”Internationale regler for ensartet fortolkning af handelsklausulerne”

(INCOTERMS) fra Det Internationale Handelskammer (ICC) skal

gælde for begreberne benyttet i disse Almindelige leveringsbetingelser.

2. Ordrebekræftelse

Købstilbud, hvor der ikke af Danfoss er givet et særskilt salgstilbud, er først accepteret,

når skriftlig ordrebekræftelse foreligger fra Danfoss. Særskilt skriftligt

tilbud samt proforma faktura skal accepteres indenfor den påførte frist for at være

bindende for Danfoss. For håndtering af småordrer beregnes et tillæg.

3. Leveringssted

Efter Danfoss’ valg kan produkterne leveres af Danfoss såvel som ethvert af dets

datterselskaber og produktionssteder i ind- og udland. Produkterne leveres ab

fabrik. Fragt, forsikrings- og forsendelsesomkostninger betales af køber. I mangel

af speciel instruktion vil produkterne blive afsendt på en af Danfoss valgt transportform.

4. Prisændringer

Danfoss forbeholder sig ret til at regulere de accepterede priser i tilfælde af valutaændringer,

materialeprisstigninger, ændringer i arbejdslønninger, statsindgreb

eller andre forhold, som Danfoss ikke er herre over.

5. Emballage

Engangsemballage er inkluderet i prisen og godtgøres ikke ved eventuel returnering.

Flergangsemballage er ikke inkluderet i prisen, men godskrives køber ved

omgående, fragtfri returnering i uskadt stand i overensstemmelse med Danfoss’

anvisninger.

6. Risiko

Risikoen for produkterne overgår til køber ved leveringen. Danfoss har intet ansvar

for skade eller tab, der måtte opstå under transporten. Danfoss tegner ikke

transportforsikring for køber, medmindre dette er aftalt særskilt i det enkelte tilfælde.

7. Betalingsvilkår

Køber kan opnå betalingsfrist i det omfang, det fremgår af tilbud, ordrebekræftelse

eller faktura. Såfremt betaling ikke erlægges i rette tid, skal køber tillige betale

morarenter beregnet fra forfaldsdato med 2% pr. måned. Morarente vil ligeledes

blive beregnet i tilfælde af ydet henstand. Køber er uberettiget til at tilbageholde

betalinger eller at foretage modregning for modkrav, som køber måtte påberåbe

sig, medmindre sådanne er accepteret af Danfoss.

8. Ejendomsforbehold

Danfoss forbeholder sig ejendomsretten til det solgte, indtil den fulde betaling

har fundet sted.

9. Leveringstidspunkt

Danfoss har intet ansvar for forsinkelse som følge af forhold, herunder bl.a. men

ikke begrænset til strejke, lock-out, arbejdsnedlæggelse, transporthindringer og

forsinkede leverancer fra leverandører, som Danfoss ikke med rimelighed kan

siges at være herre over. I andre tilfælde er Danfoss alene ansvarlig i tilfælde af

grov uagtsomhed. Som medlem af Dansk Arbejdsgiverforening tager Danfoss

yderligere følgende forbehold:

a) Ved strejke eller lockout, der har indflydelse på Danfoss’ virksomhed, udsky-

des leveringen med et tidsrum, der svarer til den indflydelse, arbejdsstands-

ningen har haft på arbejdets (leverancens gang).

b) Danfoss er forpligtet til at efterkomme påbud fra Arbejdsgiverforeningen om

at levering af materialer og handelsvarer ikke må ske til brug i et fag, hvor

der er konflikt.

10. Koncernmodregning

Ethvert selskab, som tilhører Danfoss koncernen, er berettiget til at modregne

egne krav mod køber i købers evt. krav mod ethvert af de nævnte selskaber.

11. Informationer

Danfoss har kun ansvar for fejl i kataloger, brochurer og andet trykt materiale,

hvis køber ikke havde mulighed for at erkende disse ved tilstrækkelig omhu. Køber

skal sikre sig, at ovennævnte er nyeste og opdaterede versioner. Danfoss

har heller intet ansvar for eventuelle fejlfortolkninger af de oplysninger, der er

indeholdt deri.

Skriftligt materiale og tegninger, som er udleveret til køber, men som ikke er beregnet

til offentliggørelse, må køber ikke videregive til tredjemand. Sikkerhedsforskrifter

oplyst af Danfoss til køber, skal køber videregive til sin køber på en

sådan måde, at bruger bliver opmærksom på forskrifterne. Forslag, rådgivning og

anden service, udover hvad der er indeholdt i kataloger, brochurer og andet trykt

materiale, anvendes af køber på købers eget ansvar.

12. Ændringer

Danfoss forbeholder sig ret til uden varsel at foretage ændringer i sine produkter,

såfremt dette kan ske uden at ændre aftalte tekniske specifikationer.

13. Vederlagsfri reparation

Reklamerer køber over mangler indenfor en tidsfrist – beregnet fra den på hvert

produkt anførte datokode – på 24 måneder, forpligter Danfoss sig til efter eget valg

at reparere eller ombytte defekte dele i sådanne produkter, som efter Danfoss’ undersøgelser

viser sig at være mangelfulde pga. fabrikations-, konstruktions- eller

materialefejl. Såfremt manglen består i tilkalkning af varmeveksleren for brugsvand

- af typen Akva Vita II, Akva Les eller Akva Lux II - udgør ovennævnte tidsfrist

60 måneder. Købers omkostninger ved demontering og nymontering erstattes

ikke. Konstateres mangler ved et produkt indenfor ovennævnte tidsfrister, fremsendes

det forsikret og fragtfrit til Danfoss vedlagt en følgeseddel med angivelse

af årsagen til fremsendelsen. Produktet skal fremsendes uden påmonterede dele.

Danfoss returnerer det istandsatte produkt og overtager udskiftede dele. Returneringen

betales af Danfoss, som også vælger returneringsformen. Erstatningskrav

er i alle tilfælde udelukket. Herudover har Danfoss ikke videregående forpligtelser.

14. Produktansvar

Danfoss er kun ansvarlig for personskade, hvis det kan bevises, at skaden skyldes

fejl eller forsømmelse begået af Danfoss. Danfoss er ikke ansvarlig for skade

på fast ejendom eller løsøre, som indtræder, mens produkterne er i købers besiddelse.

Danfoss er heller ikke ansvarlig for skade på ting, der er fremstillet af

køber, eller på ting, hvori disse indgår. I øvrigt er Danfoss kun ansvarlig for skade

på fast ejendom og løsøre på samme betingelser som for personskade. Danfoss’

samlede ansvar for personskade såvel som skade på fast ejendom og løsøre er

i alle tilfælde begrænset til et beløb, der svarer til 10 gange den salgspris, som

Danfoss modtog fra køber for det enkelte produkt, som har forvoldt skade. I den

udstrækning Danfoss måtte blive pålagt produktansvar over for tredjemand er

køber forpligtet til at holde Danfoss skadesløs i samme omfang som Danfoss’

ansvar er begrænset i henhold til disse Almindelige leveringsbetingelser. Hvis

tredjemand fremsætter krav mod en af parterne om erstatningsansvar i henhold

til dette punkt, skal denne part straks underrette den anden herom. Køber er

forpligtet til at lade sig sagsøge ved den domstol eller voldgiftsret, som behandler

krav rejst imod Danfoss på grundlag af en skade, som påstås forårsaget af

produkterne.

15. Følgeskader

Danfoss har intet ansvar for nogen former for direkte eller indirekte skader eller

tab, som måtte være følgen af mangler ved og/eller forsinket levering af produkterne

eller som måtte opstå i forbindelse med produktansvar, uanset årsagen til

manglen, forsinkelsen eller defekten.

16. Reklamationer

Ethvert krav med hensyn til mangler, forsinket levering eller vedrørende produktansvar

skal straks skriftligt fremsættes hhv. videregives af køber til Danfoss.

17. Returnering

Returnering kan kun finde sted efter aftale med Danfoss i hvert enkelt tilfælde, og

sådan returnering vil kun være mulig for kurante produkter i ubeskadiget originalemballage,

for hvilke fakturanummer opgives. Returnering skal ske for købers

regning og risiko. For sådanne returnerede produkter beregnes et administrationsfradrag

i prisen fastsat af Danfoss.

18. Rettigheder til software

Såfremt produkterne helt eller delvis består af software, erhverver køber alene

en softwarelicens i form af brugsret til softwaren. Køber erhverver hverken ejendomsret

eller andre former for rettigheder til softwaren.

19. Tvistigheder

Dansk ret er gældende for leverancen af produkterne, og enhver tvist, der måtte

opstå i forbindelse hermed. Danfoss har ret til at bestemme, hvorvidt tvister af

enhver art, som måtte opstå i forbindelse med leverancen, skal afgøres endeligt

ved voldgift eller domstol. I tilfælde af at Danfoss vælger at lade tvisten afgøre ved

voldgift, skal dette ske i henhold til voldgiftsreglerne fastsat af Det Internationale

Handelskammer (ICC). Møder skal holdes i København. Processprog skal være

dansk. Såfremt Danfoss vælger retslig afgørelse, skal sagen efter Danfoss’ valg

behandles ved Danfoss’ eller købers værneting. Skulle enkelte bestemmelser i

disse Almindelige leveringsbetingelser helt eller delvis være ugyldige, skal dette

ikke påvirke gyldigheden af de øvrige bestemmelser hhv. den resterende del af

de pågældende bestemmelser.



22. EU Overensstemmelseserklæring

EC-DECLARATION OF CONFORMITY

Danfoss Redan A/S

District Energy

Omega 7, Søften

DK-8382 Hinnerup

Telephone +45 87 43 89 43

For CE marking in EU (European Union)

Danfoss Redan A/S District Energy

DK-8382 Hinnerup

Declares under our sole responsibility that below products including all available power and control options:

Akva Lux II TD & S

Akva Vita II / Akva Les TD & S

Main components: See instruction

Covered by this declaration is in conformity with the following directive(s), standard(s) or other normative

document(s), provided that the products are used in accordance with our instructions.

EU Directives:

EMC Directive 2004/108/EEC

EN 61000-6-1 2007 Electromagnetic compatibility- Generic standard: Immunity for residential, commercial and light

industry.

EN 61000-6-2 2007 Electromagnetic compatibility- Generic standard: Immunity industry.

EN 61000-6-3 2007 Electromagnetic compatibility- Generic standard: Emission for residential, commercial and light

industry.

EN 61000-6-4 2007 Electromagnetic compatibility- Generic standard: Emission industry.

Machinery Directive 2006/42/EEC

EN ISO 14121-1 Safety of machinery -- Risk assessment

EN 60204-1-Safety of machinery - Electrical equipment of machines — Part 1: General requirements

PED Directive 97/23/EEC

Conformity assessment procedure followed: Module A - Internal control of production

All substations that falls under Article 3 §3 and category 1 shall not be CE-marked according to this directive

CE marked affixed year 2010

Approved by:

Place and date of issue: Hinnerup, Aug. 24th , 2010

Name: Thavarupan Perinpam

Title: Quality and Lean Manager


25

26 DKDHR VI.GP.U1.01 Danfoss District Energy

23. Idriftssættelsesattest

Idriftssættelsesattest

Unitten er den direkte forbindelse mellem fjernvarmeforsyningen og husinstallationen. Alle forsyningsrør og rørene i den faste installation

skal tjekkes og gennemskylles inden idriftssættelsen. Når der er fyldt vand på anlægget, efterspændes alle omløbere inden der foretages

trykprøvning. Snavssamlerne renses og unitten indreguleres iht. instruktionerne i denne bruger- og montagevejledning.

Det er vigtigt, at alle tekniske foreskrifter og gældende lovgivning i enhver henseende overholdes.

Montage og idriftssættelse må alene udføres af uddannet, autoriseret personel.

Unitten er tæthedstestet fra fabrikken, men efter transport, håndtering og efter opvarmning af systemet skal tilslutningerne kontrolleres

og efterspændes om nødvendigt.

Vær opmærksom på, at samlinger kan være udført med EPDM pakninger! Derfor er det vigtigt ikke at OVERSPÆNDE omløberne. Overspænding

kan resultere i utætheder. Utætheder som følge af overspænding eller manglende efterspænding er ikke dækket af garantien.

Udfyldes af VVS-entrepenøren

Denne unit er efterspændt, indreguleret og idriftssat

den: af VVS-inst.:

Dato/År Firmanavn (evt. stempel)


27

Danfoss Redan A/S · District Energy · Omega 7, Søften · DK-8382 Hinnerup

Tel.: +45 87 43 89 43 · Fax: +45 87 43 89 44 · redan@danfoss.com · www.redan.danfoss.dk

VI.GP.U1.01

Produced by Danfoss A/S © 09/2011

Akva Vita II / Akva Les TD & S Akva Lux II TD & S - Lavprisvvs.dk

Create successful ePaper yourself

Delete template?

Save as template?
