Insert picture<br />

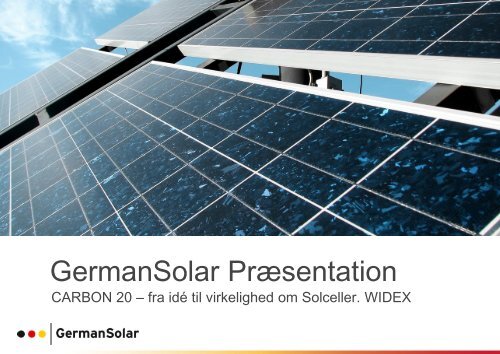

<strong>German</strong><strong>Solar</strong> Præsentation<br />
CARBON <strong>20</strong> – fra idé til virkelighed om Solceller. WIDEX
Indhold<br />
1. Markedet<br />
2. <strong>German</strong><strong>Solar</strong> A/S<br />
3. Produkter<br />
4. Projektering<br />
5. Eksempler
1. Markedet for solceller
•Verden <strong>20</strong>00-<strong>20</strong>10
Verden <strong>20</strong>10-<strong>20</strong><strong>20</strong><br />
Danmark 0,01 GW
Status solceller i Danmark <strong>20</strong>11:<br />
Tyskland <strong>20</strong>10:<br />
Vindenergi: 1.493 MW<br />
Solenergi: 7.408 MW
Danmark <strong>20</strong>09-<strong>20</strong>11
Danmark <strong>20</strong>09 - <strong>20</strong>15
2. <strong>German</strong><strong>Solar</strong> A/S<br />
www.<strong>German</strong>solar.dk
Selskabsstruktur<br />
100%<br />
<strong>German</strong><strong>Solar</strong> AG<br />
(<strong>German</strong>y)<br />
Aktivitet:<br />
• Salg af<br />
solcelleløsninger<br />
Aktivitet:<br />
• Management<br />
• Finans<br />
• Business dev.<br />
<strong>German</strong><strong>Solar</strong><br />
Photonic Energy A/S<br />
(Denmark)<br />
100%<br />
Jumao Photonics<br />
Co. Ltd.<br />
(China) 100%<br />
Aktivitet:<br />
• Produktion af<br />
solcellemoduler<br />
Omsætning <strong>20</strong>10:<br />
• 713 mio. DKK<br />
• 1<strong>20</strong>0 medarbejdere<br />
80%<br />
Photonic Energy<br />
Invest A/S<br />
(Denmark)<br />
Aktivitet:<br />
• Salg af<br />
solcelleparker
Beskrivelse af <strong>German</strong><strong>Solar</strong><br />
Navn<br />
Grundlagt<br />
Aktivitet<br />
Markedsposition<br />
Lokation<br />
Ansatte<br />
<strong>German</strong><strong>Solar</strong> AG<br />
Januar <strong>20</strong>08 (tidligere <strong>Solar</strong>Stocc <strong>20</strong>01)<br />
Individuelle, tilpassede komplette små og medium<br />
solcelleanlæg (1 - 300 kW)<br />
Storleverandør af solcelleanlæg til private og tagprojekter<br />
Mere end 8.000 anlæg solgt siden <strong>20</strong>01<br />
Cottbus, Tyskland, Kina, København<br />
Ca. 40 (ca. 1.250 Photonic Energy Gruppen)<br />
Hovedkvarter I Cottbus, Tyskland
Produktionsfaciliteter<br />
Beliggenhed<br />
Grundlagt<br />
Markedsposition<br />
Produktionsfacilitet<br />
Produktionskapacitet<br />
Ansatte<br />
Xiamen, Kina<br />
<strong>20</strong>02<br />
En af de største OEM producenter på verdensplan<br />
25.000 m 2 fordelt på 3 fabrikker<br />
1<strong>20</strong> MW i <strong>20</strong>10<br />
Ca. 1.<strong>20</strong>0
3. Produkter
Hvad er et solcelleanlæg?<br />
1.<br />
2.<br />
3.<br />
4.<br />
1. Solceller (omdanner lys til jævnstrøm)<br />
2. Inverter (omdanner jævnstrøm til vekselstrøm)<br />
3. Eltavle/Elmåler<br />
4. Elnet<br />
Et solcelleanlæg har ingen bevægelige dele og er<br />
derfor stort set vedligeholdelsesfrit!!<br />
Levetid 25-30 år – eller længere...
Produkter<br />
Polykrystallin moduler<br />
<strong>German</strong><strong>Solar</strong><br />
Monokrystallin moduler<br />
<strong>German</strong><strong>Solar</strong><br />
Vekselrettere fra danske<br />
Danfoss<br />
Montagesystem af<br />
<strong>German</strong><strong>Solar</strong>
<strong>German</strong><strong>Solar</strong> krystallinske moduler<br />
Polykrystallin moduler<br />
• Ydelse 190-235 Wp<br />
• Antracit pulverlakerede modulrammer; flot design, lang levetid<br />
• Ydelsesgaranti: max. 10% tab i 10 år og <strong>20</strong>% tab i 25 år<br />
Monokrystallin moduler<br />
• Ydelse190-235 Wp<br />
• Antracit pulverlakerede modulrammer<br />
• Ydelsesgaranti: max. 10% tab i 10 år og <strong>20</strong>% tab i 25 år
<strong>German</strong>Click montagesystem<br />
<strong>German</strong>Click montage system<br />
• Opbygget i moduler – meget flexibelt<br />
• Flot homogen design<br />
• Tidsbesparende installation, minimum af værktøj<br />
• Høj stabilitet<br />
• Ingen punktpres på moduler<br />
• Sort Antracit pulver lakerede rammer<br />
• <strong>20</strong> års produkt garanti
Danfoss vekselrettere<br />
1-faset ULX serie (1.8, 3.0, 3.6, 5.4 kW)<br />
1 / 2 uafhængige MPPT’s<br />
Effektivitets grad op til 94,2%<br />
5 års garanti som standard (10 år ca. EUR 230)<br />
Indendørs/udendørs<br />
Dimension ca. 618 x 434 x 188 mm<br />
Vægt 17/25 kg<br />
3-faset TLX serie (8.0, 10.0, 12.5 og 15 kW)<br />
3 uafhængige MPPT’s<br />
Effektivitets grad op til 98%<br />
5 års garanti som standard (10 år ca. EUR 450)<br />
Dimension 700 x 525 x 250 mm<br />
Vægt 35 kg
Nettoafregning i Danmark<br />
• Man benytter el-nettet som ”bank” og der afregnes derfor i<br />
realiteten 1:1<br />
• Dvs. al egenproduktion af el er afgiftsfritaget<br />
• Maks installeret kapacitet 6 kWp. - Det er enten den installerede<br />
kapacitet solceller eller vekselretter, der er afgørende<br />
• Private husstande maks. 6 kW,<br />
• Offentlige bygninger maks. 6 kW per 100m 2 areal,<br />
• Boligforeninger maks. 6 kW per bolig<br />
• Ordningen er ikke tidsbegrænset
Solcellepakker<br />
Pakke 2: 2280 Wp<br />
Antal moduler: 12 stk.<br />
Areal ca.: 17 m 2<br />
Prod. p.a.: 2.086 kWh<br />
Pakke 5: 5700 Wp<br />
Antal moduler: 30 stk.<br />
Areal ca.: 41 m 2<br />
Prod. p.a.: 5.215 kWh<br />
Pakke 3: 34<strong>20</strong> Wp<br />
Antal moduler: 18 stk.<br />
Areal ca.: 25 m 2<br />
Prod. p.a.: 3.129 kWh<br />
Pakke 6: 6840 Wp<br />
Antal moduler: 36 stk.<br />
Areal ca.: 50 m 2<br />
Prod. p.a.: 6.258 kWh<br />
Pakke 4: 4560 Wp<br />
Antal moduler: 24 stk.<br />
Areal ca.: 34 m 2<br />
Prod. p.a.: 4.172 kWh
4. Projektering
Dimensioneringsprogram
Info til projektering af solcelleanlæg<br />
El forbrug/ størrelse<br />
på anlæg?<br />
Tag orientering?<br />
Tag- hældning?<br />
Tagareal?<br />
Dimensionering<br />
anlæg<br />
Placering<br />
vekselretter?<br />
Netselskab?<br />
Kommune- kunde?<br />
Basics?<br />
F.eks. 3.400 kWh per år.<br />
F.eks. Syd-Sydøst (22 grader)<br />
F.eks. 30 grader<br />
Er det nødvendige areal tilgængeligt<br />
og skyggefrit.<br />
2x9, 3x6 eller 6x3 moduler<br />
F.eks. Bryggers, teknikrum eller lign<br />
Dialog og nuværende pris på el for<br />
økonomi beregning<br />
Dialog (lokalplan), glansgrad<br />
Tagtype, undertag, spærdimension<br />
etc.
Anlægstyper
5. Eksempler
Eksempler på installationer
2<br />
<strong>German</strong><strong>Solar</strong> A/S<br />
Lautrupsgade 9<br />
2100 Copenhagen<br />
Denmark<br />
Tel: +45 3910 4100<br />
jw@germansolar.com<br />
www.germansolar.dk<br />
Spørgsmål? – ellers mail til:<br />
jw@germansolar.com
