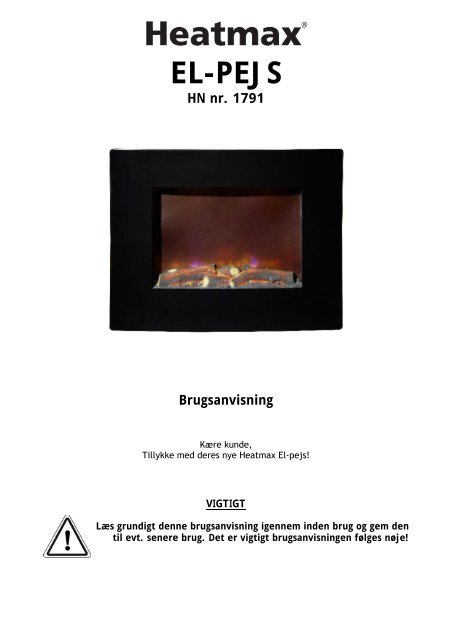

Manual 1791 - Harald Nyborg

EL-PEJS
HN nr. 1791
Brugsanvisning
Kære kunde,
Tillykke med deres nye Heatmax El-pejs!
VIGTIGT
Læs grundigt denne brugsanvisning igennem inden brug og gem den
til evt. senere brug. Det er vigtigt brugsanvisningen følges nøje!

INDHOLDSFORTEGNELSE
AFSNIT 1
Sikkerhedsinstruktioner og elektriske specifikationer
1.1 Sikkerhedsinstruktioner side 3
1.2 Specifikationer side 3
AFSNIT 2
Montering
2.1 Montering af el-pejsen side 4 – 5
AFSNIT 3
Betjeningsinstruktioner
3.1 Manuel betjening side 6
3.2 Betjening med fjernbetjening side 6
3.3 Sikkerhedssikring side 7
AFSNIT 4
Rengøring
4.1 Rengøring af el-pejsen side 7
4.2 Miljø side 7
Revideret 22/12-11 2

AFSNIT 1
Sikkerhedsinstruktioner og elektriske specifikationer
1.1 Sikkerhedsinstruktioner
OBS! Fejlagtig installation og brug af el-pejsen kan forvolde personskade eller
tingskade.
BEMÆRK! El-pejsen er ikke til hensigt at bruge som primære varmekilde.
OBS! Ved brug af elektriske apparater skal grundlæggende forholdsregler altid
følges, for at undgå brand og elektrisk stød.
• Overdæk aldrig el-pejsen.
• Netledningen må kun udskiftes på et autoriseret serviceværksted.
• Installer eller brug ikke en ødelagt el-pejs.
• Ændre ikke på el-pejsen.
• El-pejsen må ikke monteres direkte under en stikkontakt.
• Brug ikke el-pejsen i våde eller fugtige rum. Placer den aldrig i nærheden af badekar,
pool og lignende. Den må heller ikke bruges I rum, hvor der opbevares letantændeligt
materiale eller kemikalier.
• El-pejsen må ikke benyttes af børn eller umyndige personer.
• El-pejsen skal være jordforbundet.
• Brug ikke el-pejsen med en timer, der tænder og slukker den automatisk.
• Tilslut ikke el-pejsen til en ekstern strømkreds der bruges af andre apparater og
tændes/slukkes jævnligt.
• El-pejsen skal monteres på en væg, må ikke bruges fritstående på gulvet.
• Hvis el-pejsen går i stykker, skal den repareres på et autoriseret serviceværksted.
1.2 Specifikationer
Strømudtag:
Ampere:
Total Watt:
Effekt:
Mål:
Vægt:
220-240V AC, 50 Hz
8.7AMP
2000Watt
1995Watt / 6800 BTU pr. time
Højde: 41cm.
Bredde: 48cm.
Dybde: 15cm
10,2kg
Revideret 22/12-11 3

AFSNIT 2
2.1 Montering
Montering
Til montering skal bruges en skruetrækker og en boremaskine.
El-pejsen kan stort set monteres hvor man ønsker det – dog ikke i våde og fugtige rum. For
bedste resultat monteres pejsen udenfor direkte sollys.
OBS! Placer pejsen så fronten og siderne er min. 0,9M fra gardiner og møbler.
Afstand ifbm. montering (se også billede)
Sider: 200mm
Gulv: 350mm
Top: 200mm
LOFT
200mm
200mm
200mm
350mm
VÆG
Montering af el-pejsen
1. Vælg en solid og ret væg og hold skabelonen op,
der hvor pejsen ønskes monteret –
aftegn hvor hullerne skal bores.
2. Bor de 4 huller og kom ravplugs i hullerne.
3. Skru de 2 lange skruer i toppen og
hæng pejsen op på dem.
GULV
Skabelon til vægmontering
381mm
394mm
Revideret 22/12-11 4

4. Skru beslaget i bunden fast.
5. Læg stammer eller sten ind i
på hylden.
6. Hæng fronten på og skru de små
skuer i.
Læg aldrig ledningen bag ved pejsen, da der er en varmeudgang.
Revideret 22/12-11 5

AFSNIT 3
Betjeningsvejledning
Denne el-pejs kan betjenes både manuelt og med fjernbetjening.
Tænd pejsen på ON/OFF knappen på siden af pejsen.
3.1 Manuel betjening
Flamme knap
Varme knap
Termostat
Manuel
ON/OFF knap
MANUEL ON/OFF KNAP
Denne knap tænder/slukker pejsen samt gør det
muligt at bruge fjernbetjeningen.
FLAMME KNAP
Ved at trykke på flamme-knappen kan du vælge
mellem 3 typer flammer.
VARME KNAP
Tryk en gang for 1000W (●○).
Tryk igen for 2000W (●●).
THERMOSTAT
Termostaten er mærket med tal der indikerer min.
og max. Start på 9 og drej knappen venstre om for
at sænke temperaturen – drej igen højre om for at
hæve temperaturen.
3.2 Betjening med fjernbetjening
• Tjek at batterierne at sat rigtig i – bruger 2 x AAA batterier.
• Rækkevidde: 4meter.
ON/OFF KNAP
Tænd/sluk knap – VIGTIGT! Den manuelle ON/OFF knap
på pejse skal stå på ON for at fjernbetjeningen virker.
FLAMME KNAP
Ved at trykke på flamme-knappen kan du vælge mellem
3 typer flammer.
Tænd/sluk knap
Flamme knap
Lav varme
Høj varme
VARME KNAP - LAV
Tryk på LOW en gang for at tænde for 1000W (●○).
Tryk på LOW igen for at slukke for 1000W (○○)
VARME KNAP - HØJ
Tryk på HIGH en gang for at tænde for 2000W (●●).
Tryk på HIGH igen for at slukke for 2000W (○○)
Revideret 22/12-11 6

3.3 Sikkerhedssikring
Pejsen er udstyret med en sikkerhedssikring der automatisk slukker pejsen, hvis den
overopheder. Hvis sikkerhedssikringen stopper pejsen (flammeeffekten kan godt
fortsætte) skal den genstartes:
• Sluk pejsen manuelt, tag stikket ud af stikkontakten og lad den afkøle i min. 10-15
minutter.
• Fjern eventuelle hindringer I ventilatoren (brug evt. en støvsuger til støv og
skidt).
• Sæt stikket I stikkontakten og tænd pejsen igen.
• Tjek at pejsen igen kører som den skal. Hvis sikkerhedssikringen gentagende
gange slår til, skal pejsen undersøges på et autoriseret serviceværksted.
AFSNIT 4
Rengøring - vedligeholdelse
OBS: Tag altid stikket ud af stikkontakten inden pejsen rengøres.
4.1 Rengøring
El-pejsen rengøres udvendigt med en blød, fugtig, fnugfri klud. Brug ikke rengørings- eller
poleringsmidler.
For at fjerne fedtfingre eller andet skidt på glasfronten bruges en blød fnugfri klud og en
god glasrens. Tør efter med tør klud.
Støvsug indimellem ventilatoren for støv og skidt.
OBS! Brug aldrig skrappe rengøringsmidler på glasfronten.
Anden vedligeholdelse skal foretages på et autoriseret serviceværksted.
4.2 Miljø
Du kan hjælpe med at beskytte miljøet. Husk at respektere de lokale regler:
Aflever det elektroniske udstyr på en genbrugsstation.
Revideret 22/12-11 7
