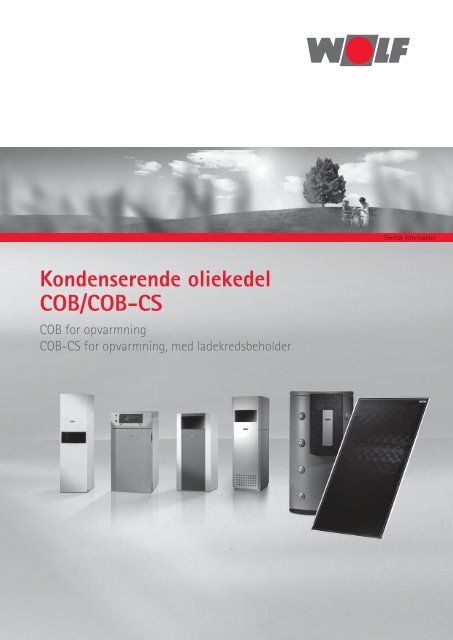

Kondenserende oliekedel<br />
COB/COB-CS<br />
COB <strong>for</strong> <strong>opvarmning</strong><br />
COB-CS <strong>for</strong> <strong>opvarmning</strong>, med ladekredsbeholder<br />
Teknisk in<strong>for</strong>mation
Kondenserende oliekedel COB<br />
til <strong>opvarmning</strong>, kan kombineres med stående beholder f.eks. SF/2-SB/2<br />
Kondenserende oliekedel COB-CS<br />
til <strong>opvarmning</strong> med lagdelt beholder af stål, emaljeret<br />
Fordelene ved de kondenserende oliekedler fra Wolf:<br />
• Yderst begrænset udledning af skadelige stoffer og effektiv<br />
<strong>for</strong>brænding med komplet kondensering af røggasser, høj<br />
normudnyttelsesgrad på op til 105 % (H i ) / 99% (H s ) <strong>for</strong> optimal<br />
udnyttelse af energien.<br />
• Lavt energibehov (el).<br />
• Velegnet til svovlfattig og normal fyringsolie.<br />
• 2-trins blåflammebrænder til rumluftafhængig og rumluftuafhængig<br />
drift.<br />
• Førsteklasses varmeveksler med slidstærk aluminium-siliciumlegering,<br />
lang levetid, nem at vedligeholde, min. cirkulationsvandmængde<br />
ikke nødvendig.<br />
• Færdigmonteret og beklædt, anbragt på palle,<br />
nem transport og installation.<br />
• Kan installeres lige <strong>for</strong>an en væg og sparer der<strong>for</strong> plads, afstand<br />
til siderne er ikke nødvendig, nem adgang<br />
til alle dele <strong>for</strong>fra, let af betjene og vedligeholde.<br />
• Styring klargjort til tilslutning, kan anvendes til de <strong>for</strong>skellige<br />
varmeanlæg.<br />
• 5 års garanti<br />
2 år på elektriske og bevægelige dele.<br />
• Overholder grænseværdierne fra miljømærket „Blauer Engel“<br />
(Blå Engel).<br />
• Energimærkning 4 stjerner HHHH (Tyskland).<br />
2<br />
Fordelene ved COB-CS:<br />
• Kom<strong>for</strong>tabel varmtvandsproduktion, beholdervolumen på 160<br />
liter svarer til en beholder på 240/260 liter.<br />
• En „varmtvandsturbo“ med nyt lede- og <strong>for</strong>delersystem til<br />
varmt og koldt vand i den lagdelte beholder giver en rolig,<br />
radial vand<strong>for</strong>deling med en enestående varmtvandskapacitet<br />
(patenteret).<br />
• Altid varmt vand - også efter at badekarret er fyldt op.<br />
• Store driftsbesparelser med en effektiv varmtvandsproduktion<br />
og innovativ isoleringsteknik.<br />
• Genanvendelse af røggas ved beholderpåfyldning <strong>for</strong> størst<br />
mulig energiudnyttelse.<br />
• En kompakt konstruktion som kondenserende anlæg og lagdelt<br />
beholder, klargjort til elektrisk og hydraulisk tilslutning <strong>for</strong> lave<br />
monterings- og installationsomkostninger.
Tekniske data<br />
COB-15 / COB-20 / COB-29 COB-15/CS / COB-20/CS / COB-29/CS<br />
Kondenserende oliekedler COB-15 COB-15/CS COB-20 COB-20/CS COB-29 COB-29/CS<br />
Nominel varmeeffekt ved 80/60 °C, trin 1/2 kW 9,0 / 14,4 9,0 / 14,4 13,1 / 19,0 13,1 / 19,0 18,5 / 28,2 18,5 / 28,2<br />
Nominel varmeeffekt ved 50/30 °C, trin 1/2 kW 9,5 / 15,1 9,5 / 15,1 13,9 / 20,0 13,9 / 20,0 19,6 / 29,6 19,6 / 29,6<br />
Nominel belastning, trin 1/2 kW 9,2 / 14,7 9,2 / 14,7 13,5 / 19,6 13,5 / 19,6 19,0 / 29,0 19,0 / 29,0<br />
Olie<strong>for</strong>brug, trin 1/2 kg/h 0,86 / 1,38 0,86 / 1,38 1,15 / 1,66 1,15 / 1,66 1,60 / 2,45 1,60 / 2,45<br />
Nom. volumen CS (ækvivalent) l - 160 (240) - 160 (240) - 160 (260)<br />
Konstant beholderkapacitet CS kW / l/h - 15 / 370 - 20 / 490 - 29 / 710<br />
Effektkode CS NL60 - 4,0 - 4,5 - 5,0<br />
Varmtvands-udgangseffekt CS l/10 min. - 260 - 280 - 300<br />
Energi<strong>for</strong>brug i standby CS kWh/24h - 1,47 - 1,47 - 1,47<br />
Maks. tilladt tryk koldtvandstilslutning CS bar - 10 - 10 10<br />
Min. anodestrøm magnesium-beskyttelsesanode mA - > 0,3 - > 0,3 - > 0,3<br />
Varmefremløb udvendig Ø G 1½” 1½” 1½“ 1½“ 1½“ 1½“<br />
Varmereturløb udvendig Ø G 1½” 1½” 1½“ 1½“ 1½“ 1½“<br />
Kondensattilslutning 1” 1” 1“ 1“ 1“ 1“<br />
Olietilslutning frem-/returløbsslanger G 3/8” 3/8” 3/8“ 3/8“ 3/8“ 3/8“<br />
Koldtvandstilførsel G - 3/4” - 3/4“ - 3/4“<br />
Varmtvandstilslutning G - 3/4” - 3/4“ - 3/4“<br />
Cirkulationstilslutning G - 3/4” - 3/4“ - 3/4“<br />
Vægt kedel kg 92 92 92 92 99 99<br />
Vægt beholder kg - 76 - 76 - 76<br />
Luft-/røggasrørtilslutning mm 80/125 80/125 80/125 80/125 80/125 80/125<br />
Luft-/røggasføring Model B23, B33, C33(x), C43(x), C53(x), C63(x), C83(x)<br />
Fyringsolie Fyringsolie EL standard, fyringsolie EL svovlfattig eller bioolie B5<br />
Dyse Danfoss 0,30 / 80° S LES Danfoss 0,40 / 80° S LE Danfoss 0,55 / 80° S LE<br />
Fyringsoliefilter Siku maks. 40 mm<br />
Pumpetryk, trin 1/2 bar<br />
5,0 ± 0,5/<br />
12,0 ± 1<br />
5,0 ± 0,5/<br />
12,0 ± 1<br />
8,5 ± 1 / 16,8 ± 2,5<br />
Maks. undertryk i olierør bar -0,3 -0,3 -0,3 -0,3 -0,3 -0,3<br />
Fremløbstemperatur fabriksindstilling °C 80 80 80 80 80 80<br />
Maks. fremløbstemperatur °C 85 85 85 85 85 85<br />
Modstand <strong>opvarmning</strong>svand ved �T=20K / 10K mbar 3,6 / 12 3,6 / 12 6 / 21 6 / 21 6 / 21 6 / 21<br />
Maks. tilladt kedelovertryk bar 3 3 3 3 3 3<br />
Vandindhold i varmeveksler l 7,5 7,5 8 8 9,5 9,5<br />
Normudnyttelsesgrad ved 40/30 °C (H / H ) i s<br />
Normudnyttelsesgrad ved 75/60 °C (H / H ) i s<br />
Virkningsgrad ved nom. belastning ved<br />
80/60 °C (H / H ) i s<br />
Virkningsgrad ved 30 % belastning og<br />
TR=30 °C (H / H ) i s<br />
Standby-tab kedel qB ved 70 °C (EnEV)<br />
%<br />
%<br />
%<br />
%<br />
%<br />
105 / 99<br />
101 / 96<br />
97 / 92<br />
103 / 97<br />
0,75<br />
105 / 99<br />
101 / 96<br />
97 / 92<br />
103 / 97<br />
0,75<br />
105 / 99<br />
101 / 96<br />
97 / 92<br />
103 / 97<br />
0,75<br />
105 / 99<br />
101 / 96<br />
97 / 92<br />
103 / 97<br />
0,75<br />
105 / 99<br />
101 / 96<br />
97 / 92<br />
103 / 97<br />
0,55<br />
105 / 99<br />
101 / 96<br />
97 / 92<br />
103 / 97<br />
0,55<br />
Røggasmasseflow, trin 2 g/s 6,45 6,45 9,06 9,06 13,33 13,33<br />
Røggastemperatur 50/30 - 80/60 °C, trin 2 °C 40 - 63 40 - 63 49 - 69 49 - 69 55 - 76 55 - 76<br />
Blæserens disponible tryk, trin 2 Pa 65 65 65 65 105 105<br />
Røggasmasseflow, trin 1 g/s 4,04 4,04 6,28 6,28 9,05 9,05<br />
Røggastemperatur 50/30 - 80/60 °C, trin 1 °C 35 - 55 35 - 55 40 - 61 40 - 61 40 - 64 40 - 64<br />
Blæserens disponible tryk, trin 1 Pa 32 32 45 45 55 55<br />
El-tilslutning V~/Hz 230/50 230/50 230/50 230/50 230/50 230/50<br />
Indbygget sikring (mellemtræg) A 5 A 5 A 5 5 5 5<br />
El<strong>for</strong>brug, trin 1 / trin 2 W 86/128 86/128 99/139 99/139 129/178 129/178<br />
Kapslingsklasse IP20 IP20 IP20 IP20 IP20 IP20<br />
Kondensvandmængde ved 40/30 °C l/h 1,2 1,2 1,6 1,6 2,2 2,2<br />
Kondensatets pH-værdi ca. 3 ca. 3 ca. 3 ca. 3 ca. 3 ca. 3<br />
CE-id-nummer CE-0085BS0326<br />
3
Basisstyring<br />
Lysring til<br />
statusvisning<br />
4<br />
Tænd/sluk Resetknap<br />
Lysring<br />
Visning Betydning<br />
Blinker grønt Standby (strømmen er slået til, brænderen er slået fra)<br />
Lyser konstant grønt Varmeaktivering: pumpen kører, brænderen er slået fra<br />
Blinker gult Skorstensfejerdrift<br />
Lyser konstant gult Brænderen er slået til, flammen tændt<br />
Blinker rødt Fejl<br />
Temperaturvalg<br />
varmt vand<br />
Indstilling Vinterdrift (indstilling 2 til 8)<br />
Cirkulationspumpen kører i varmedrift.<br />
40<br />
20<br />
0<br />
60<br />
80<br />
100<br />
°C<br />
120<br />
Temperaturvalg<br />
<strong>opvarmning</strong>svand<br />
Termometer<br />
Temperaturvalg varmt vand<br />
Ved kondenserende oliekedler kombineret med en varmtvandsbeholder svarer indstillingen<br />
1 - 9 til en beholdertemperatur på 15 - 65 °C. Kombineret med en digital rumtermostat<br />
eller vejrkompensering er indstillingen af temperaturvalget <strong>for</strong> varmt vand uden betydning.<br />
Temperaturvalget <strong>for</strong>etages med tilbehørsstyringen.<br />
Temperaturvalg kedeltemperatur<br />
Indstillingsområdet 2 - 8 svarer til 20 - 80 °C varmt <strong>opvarmning</strong>svand (indstillet fra fabrikken).<br />
Kombineret med et betjeningsmodul BM er indstillingen af <strong>opvarmning</strong>svandstermostaten<br />
uden betydning.<br />
Sommerdrift<br />
Når kontakten står på , er cirkulationspumpen slået fra (<strong>opvarmning</strong>en slukket), kun<br />
brugsvands<strong>opvarmning</strong>, frostbeskyttelse, pumpebeskyttelse aktiv, dvs. pumpen kører i ca.<br />
30 sekunder én gang i døgnet.<br />
Skorstensfejerdrift<br />
Når kontakten drejes om på , varmer anlægget med maksimal effekt. Lysringen blinker<br />
gult - i 15 minutter eller indtil den maksimale fremløbstemperatur overskrides.<br />
Termometer<br />
Kedelvandets temperatur vises.
2-leder eBus-<strong>for</strong>bindelse<br />
Basisstyringen medfølger ved levering af den kondenserende oliekedel.<br />
Betjeningsmodul BM (inkl. udendørsføler)<br />
som vejrbestemt termostat<br />
Tilbehør til styring<br />
• Tidsprogrammer til <strong>opvarmning</strong> og varmtvandsproduktion<br />
• LC-display med baggrundsbelysning<br />
• Nem navigering i menu ved visning af klartekst<br />
• Betjening med drejeknap og trykfunktion<br />
• 4 funktionsknapper til ofte anvendte funktioner (varme, varmt vand, sænke, in<strong>for</strong>mation)<br />
• Montering efter eget valg i varmeanlæggets styring eller som fjernbetjening i vægbeslag<br />
• Evt. til blandemodul MM<br />
• Kun behov <strong>for</strong> ét betjeningsmodul til flerkredsanlæg<br />
• Kan udvides med blandemodul MM (maks. 7 blandekredse)<br />
Blandemodul MM<br />
1 ... 7<br />
• Udvidelsesmodul til styring af en<br />
blandekreds<br />
• Vejrbestemt fremløbstemperaturstyring<br />
• Nem konfiguration af styringen ved<br />
valg af <strong>for</strong>definerede anlægstyper<br />
• Betjeningsmodul BM kan trykkes fast eller udvides til fjernbetjening med vægbeslag<br />
• Rast 5 tilslutningsteknologi<br />
• Inkl. fremløbstemperaturføler<br />
Solvarmemodul SM1<br />
• Udvidelsesmodul til styring af en<br />
solvarmekreds<br />
• Større energibesparelser i <strong>for</strong>bindelse med<br />
Wolf-varmeanlæg pga. intelligent<br />
beholderpåfyldning, dvs. blokering af<br />
beholderpåfyldning, hvis solvarmeanlæggets<br />
ydeevne er tilstrækkelig stor<br />
• Temperaturdifferencestyring til én<br />
varme<strong>for</strong>bruger<br />
• Maks. temperaturbegrænsning beholder<br />
• Visning af normværdier og målte værdier i betjeningsmodul BM<br />
• Integreret driftstimetæller<br />
• Mulighed <strong>for</strong> tilslutning af varmemængdetæller<br />
• Rast 5 tilslutningsteknologi<br />
• Inkl. solfangerføler og beholderføler, begge med følerlomme<br />
Solvarmemodul SM2<br />
• Mulighed <strong>for</strong> funktioner såsom SM1,<br />
ekstra styring til et ekstra solfangerfelt<br />
og en ekstra beholder.<br />
• Nem konfiguration af styringen<br />
ved valg af <strong>for</strong>definerede anlægstyper<br />
Betjeningsmodul BM<br />
med vægbeslag (tilbehør)<br />
som rumtermostat<br />
5
Tilbehør til styring<br />
6<br />
2-leder eBus-<strong>for</strong>bindelse<br />
Kaskademodul KM<br />
• Udvidelsesmodul til styring af anlæg<br />
med blandepotte eller kaskadeaktivering<br />
• Kan anvendes til styring af oliekedler (4 anlæg)<br />
• Nem konfiguration af styring ved valg af <strong>for</strong>definerede anlægstyper<br />
• Aktivering af blandekreds<br />
• Betjeningsmodul BM kan trykkes fast eller udvides til fjernbetjening med vægbeslag<br />
• 0-10 V-indgang til bygningsstyresystem, fejlmeddelelsesudgang 230 V<br />
• eBus-interface med automatisk energistyring<br />
• Rast 5 tilslutningsteknologi<br />
Radiostyret ur (DCF77 signal) med udeføler<br />
til automatisk indstilling af klokkeslæt.<br />
Radiostyret ur (DCF77 signal)<br />
til automatisk indstilling af klokkeslæt.<br />
Radiostyret udeføler<br />
(kun i <strong>for</strong>bindelse med modtager<br />
til radiostyret udendørsføler og<br />
fjernbetjening, varenr. 27 44 209)<br />
Radiostyret modtager til radiostyret udendørsføler<br />
og radiostyret fjernbetjening<br />
inkl. radiostyret ur (DCF77 signal).<br />
WRS-fjernvedligeholdelsessystem<br />
til direkte styring eller fjernstyring via pc<br />
og fejlmeddelelse via SMS.<br />
Omfatter: interfacemodul ISM1 og<br />
fjernvedligeholdelsessoftwaren „WRS-soft“.<br />
Radiostyret fjernbetjening<br />
(kun i <strong>for</strong>bindelse med modtager til<br />
radiostyret udeføler og fjernbetjening).<br />
Maks. én radiostyret fjernbetjening pr. blandekreds.
Tilbehør til installation<br />
Vi anbefaler, at varmeanlægget tilsluttes med følgende dele fra Wolf's tilbehørssortiment.<br />
Tilslutningssæt COB, stående,<br />
Bestående af:<br />
2 krydsstykker, hver med 1 tilslutning<br />
2 klammer<br />
1 rustfri fleksible stålrør 1“, længde 1.300 mm<br />
1 rustfri fleksible stålrør 1“, længde 800 mm<br />
1 tube silikonefedt<br />
Tilslutningssæt COB med CS, stående<br />
Bestående af:<br />
2 krydsstykker, hver med 2 tilslutninger<br />
4 klammer<br />
3 rustfri fleksible stålrør 1“, længde 1.300 mm<br />
1 rustfri fleksible stålrør 1“, længde 800 mm<br />
2 rustfri fleksible stålrør ¾“, længde 800 mm<br />
<strong>for</strong> koldt og varmt brugsvand<br />
1 tube silikonefedt<br />
1 reduktionssæt ¾“<br />
Tilslutningssæt COB, stående, til beholder SE-2 op til 750 l, SEM-1 op til 750 l eller<br />
SEM-2 op til 400 l<br />
Bestående af:<br />
2 kryds med hhv. 2 tilslutninger 3 rustfri fleksible stålrør, 1“, længde 1.300 mm<br />
1 rustfri fleksible stålrør, 1“, længde 800 mm 4 clips<br />
1 tube med silikonefedt 1 rørbøjning<br />
1 pumpe UPS 25-60 6 planpakninger, 1“<br />
2 dobbeltnipler G1“ AG - G1“ 2 planpakninger, 1½“, EPDM<br />
1 vinkelstykke med udlufter 1 fitting overgang G1½“ IG til G1“ UG<br />
Tilbehørssæt CS til koldt vand<br />
Bestående af:<br />
1 trykekspansion <strong>for</strong> brugsvand 9 liter, 10 bar<br />
1 rørstykke <strong>for</strong> KV-tilslutning <strong>for</strong> ekspansionsbeholder til CS<br />
2 dobbeltnippel G¾“ x R¾“<br />
2 fiberpakning 24 x 17 x 2<br />
1 tee-stykke<br />
Tilbehørssæt CS cirkulationspumpe<br />
Bestående af:<br />
1 cirkulationspumpe<br />
1 rustfri fleksible stålrør, ¾“<br />
1 afkortningssæt, ¾“<br />
Rørgruppe<br />
Bestående af:<br />
1 cirkulationspumpe<br />
2 termometer i frem- og returløb<br />
2 kuglehaner i frem- og returløb<br />
- med/uden blander<br />
- med <strong>for</strong>deler til 2 eller 3 rørgrupper<br />
Sikkerhedsgruppe, 1“<br />
Andet tilbehør:<br />
neutralisering, kondenspumpe, vægbeslag til rørgruppe<br />
Se også prislisten „Varmeanlæg“<br />
7
<strong>Løsninger</strong> <strong>inden</strong> <strong>for</strong> luft-/røggasføring<br />
Udførelsesmuligheder Maks. længde<br />
Bemærk: Systemerne C33x og C83x egner sig også til opstilling i garager.<br />
Monteringseksemplerne skal evt. tilpasses byggeretlige og nationale bestemmelser. Spørgsmål til installation,<br />
specielt til montering af inspektionsdele og friskluftåbninger, skal afklares med den ansvarlige skorstensfejer<br />
i området.<br />
Længdeangivelserne gælder koncentrisk luft-/røggasføring og røggasrør og kun originale Wolf-dele.<br />
1) [m]<br />
COB-15 COB-20 COB-29<br />
B23 Røggasrør i skakten og <strong>for</strong>brændingsluft<br />
direkte over anlægget (rumluftafhængig)<br />
DN80 30 30 30<br />
B33 Røggasrør i skakten med vandret,<br />
koncentrisk tilslutningsrør (rumluftafhængig)<br />
DN80 30 30 30<br />
B33 Tilslutning til ikke fugtfølsom røggasskorsten med vandret,<br />
Beregning iht. EN 13384<br />
koncentrisk tilslutningsrør (rumluftafhængig)<br />
(LAS-producent)<br />
C33x Lodret, koncentrisk taggennemføring gennem skråt eller fladt tag,<br />
lodret, koncentrisk luft-/røggasføring til montering i skakt (rumluftuafhængig)<br />
20 20 16<br />
C33x Vandret, koncentrisk taggennemføring gennem skråt tag,<br />
(rumluftuafhængig - tagkvist på stedet)<br />
20 20 9<br />
C43x Tilslutning til en ikke fugtfølsom luft-/røggasskorsten (LAS),<br />
Beregning iht. EN 13384<br />
maks. rørlængde fra midten af anlæggets bøjning til tilslutning 2 m (rumluftuafhængig)<br />
(LAS-producent)<br />
C53 Tilslutning til røggasrør i skakten<br />
og friskluftrør gennem ydervæg (rumluftuafhængig)<br />
DN80 30 30 30<br />
C53x Tilslutning til røggasrør på facaden (rumluftuafhængig) DN80 30 30 30<br />
C83x Tilslutning til røggasrør i skakten og<br />
friskluft gennem ydervæg (rumluftuafhængig)<br />
DN80 30 30 30<br />
C83x Koncentrisk tilslutning til ikke fugtfølsom røggasskorsten<br />
Beregning iht. EN 13384<br />
og <strong>for</strong>brændingsluft gennem ydervæg (rumluftuafhængig)<br />
(LAS-producent)<br />
C93x Lodret røggasrør til montering i skakt, fast eller fleksibelt,<br />
fast DN80 27<br />
27<br />
22<br />
med vandret, koncentrisk tilslutningsrør<br />
1) Ventilatorens disponible tryk: COB-20 65 Pa, COB-29 105 Pa<br />
(Den maksimale længde svarer til den samlede længde fra anlægget til røggasåbningen).<br />
fleksibelt DN83 19<br />
19<br />
16<br />
Følgende luft-/røggasrør eller røggasrør med godkendelsen CE-0036-<br />
CPD-9169003 må anvendes:<br />
- røggasrør DN 80<br />
- koncentrisk luft-/røggasføring DN 80/125<br />
- røggasrør DN 110<br />
- koncentrisk luft-/røggasføring (på facaden) DN 80/125<br />
- fl eksibelt røggasrør DN 83<br />
De nødvendige typeskilte er vedlagte det pågældende Wolf-tilbehør.<br />
Vær endvidere opmærksom på de monteringsanvisninger, der er vedlagt<br />
tilbehøret.<br />
8<br />
B23<br />
B33<br />
C53<br />
C33x<br />
IIIII III IIIIIIIII<br />
II<br />
II<br />
I<br />
IIIIIIII<br />
IIII I<br />
III I<br />
I III<br />
IIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIII<br />
C83x C93x<br />
IIIIIIIIIII<br />
I<br />
II<br />
C93x C43x<br />
C33x<br />
B33<br />
C33x<br />
C53x<br />
C83x
<strong>Løsninger</strong> <strong>inden</strong> <strong>for</strong> <strong>opvarmning</strong> - varmtvandsproduktion<br />
COB-CS kondenserende oliekedel<br />
med lagdelt beholder<br />
1 Beholderpåfyldning ovenfra med lede- og<br />
<strong>for</strong>delerplade<br />
2 Varmtvandsudtag på højeste sted<br />
3 Koldtvandstilførsel med lede- og <strong>for</strong>deleranordning<br />
4 Koldtvandsudtag til beholderpåfyldning<br />
5 Cirkulationsrør<br />
6 Magnesium-beskyttelsesanode<br />
7 Reguleret ladepumpe<br />
8 Pladevarmeveksler i beholder<br />
9 Beholderladepumpe<br />
10 Følerlomme til beholdertemperaturføler<br />
11 Tømmehane (indeholdt i leveringen)<br />
12 Auto. udlufter (indeholdt i leveringen)<br />
13 Beholderladeføler<br />
14 Fremløbstemperaturføler<br />
15 Røggastemperaturføler<br />
16 Sikkerhedstemperaturbegrænser<br />
17 Flammeovervågning (IR-føler)<br />
COB med solvarmebeholder SF/2-SB/2 og<br />
et solfangerfelt<br />
1 Solfangerfelt<br />
2 Udlufter<br />
3 Solfangerføler<br />
4 Solvarmemodul SM1<br />
5 Solvarmepumpegruppe 10<br />
6 Beholderføler solvarmestyring<br />
7 Påfyldnings- og aftapningshane<br />
8 Solvarmebeholder SB/2-SF/2<br />
9 Kondenserende oliekedel COB med betjeningsmodul<br />
BM<br />
10 Beholderføler varme<br />
Kondenserende oliekedel Lagdelt beholder<br />
Cirkulation<br />
Koldt vand<br />
Varmt vand<br />
9
<strong>Løsninger</strong> <strong>inden</strong> <strong>for</strong><br />
<strong>opvarmning</strong> med „Wolf solvarme“ - varmtvandsproduktion<br />
Varmtvandsproduktion og<br />
supplerende <strong>opvarmning</strong> via sol<br />
med lagdelt beholder BSP<br />
1 Solfangerfelt<br />
2 Udlufter<br />
3 Solfangerføler<br />
4 Solvarmemodul SM1<br />
5 Solvarmepumpegruppe 10<br />
6 Beholderføler solvarmestyring<br />
7 Lagdelt beholder BSP<br />
8 Varmtvandsmodul til varmtvandsproduktion<br />
9 Varmekredsgruppe, blandekredsgruppe<br />
10 Blandemodul MM<br />
11 Kondenserende oliekedel COB med<br />
betjeningsmodul BM<br />
12 Bufferføler<br />
13 Beholderføler<br />
14 Blandemodul MM<br />
Solar varmtvandsproduktion og supplerende<br />
<strong>opvarmning</strong> via sol<br />
med solvarmebeholder SF/2-SB/2<br />
og bufferbeholder<br />
1 Solfangerfelt<br />
2 Udlufter<br />
3 Solfangerføler<br />
4 Solvarmemodul SM2<br />
5 Solvarmepumpegruppe 10<br />
6 Solvarmepumpegruppe enkelt 10E<br />
7 Påfyldnings- og aftapningshane<br />
8 Bufferbeholder PHW<br />
9 Beholderføler solvarmekreds<br />
(bufferbeholder)<br />
10 Brugsvandsbeholder SF/2-SB/2<br />
11 Beholderføler solvarmekreds<br />
(brugsvand)<br />
12 Blandemodul MM (konfig. 4)<br />
13 Bufferbeholderføler PF<br />
14 Returløbstemperaturføler RLF<br />
15 3-vejsventil<br />
16 Beholderføler varme<br />
17 Kondenserende oliekedel COB med<br />
betjeningsmodul BM<br />
18 Beholderladepumpe varme<br />
19 Blandemotor<br />
20 Blandekredspumpe MKP<br />
21 Fremløbsføler blandekreds VF<br />
10
Kondenserende oliekedel COB / COB-CS Com<strong>for</strong>tLine<br />
Testet iht. DIN EN 303 / DIN EN 304 / DIN EN 15034 / DIN EN 15035 samt EF-direktiv 92/42/EØF<br />
(virkningsgradsdirektivet) og 73/23/EØF lavspændingsdirektivet og 2004/108/EF (EMC-direktivet)<br />
med elektronisk tænding og elektronisk røggasovervågning, til lavtemperatur<strong>opvarmning</strong><br />
og varmtvandsproduktion i varmeanlæg med fremløbstemperaturer op til 85 °C og et tilladt<br />
driftsovertryk på 3 bar iht. EN 12828.<br />
Højeffektiv varmeveksler med slidstærk aluminium-silicium-legering.<br />
Kondenserende oliekedel og lagdelt beholder færdigmonterede og <strong>for</strong>synet med en højeffektiv,<br />
pulverlakeret beklædning, anbragt på palle.<br />
Styring<br />
Basisstyring, fuldt tilsluttet og integreret i kedel, klargjort til kombinationen med vejrbestemte<br />
termostater.<br />
Tilbehør til styring<br />
Betjeningsmodul BM<br />
Vejrbestemt termostat med tidsprogrammer til <strong>opvarmning</strong> og varmt vand, vejrkompensering,<br />
inkl. udeføler, kan udvides med blandemodul MM (maks. 7 blandekredse)<br />
Blandemodul MM<br />
Udvidelsesmodul til styring af en blandekreds, kedeltemperatur og fremløbstemperatur, vejrbestemt,<br />
inkl. fremløbsføler<br />
Solvarmemodul SM1<br />
Udvidelsesmodul til styring af en solvarmekreds.<br />
Temperaturdifferencestyring til en varme<strong>for</strong>bruger inkl. solfangerføler og beholderføler, begge<br />
med følerlomme<br />
Solvarmemodul SM2<br />
Udvidelsesmodul til styring af et solvarmeanlæg med op til to beholdere og to solfangerfelter.<br />
Nem konfiguration af styringen ved valg af <strong>for</strong>definerede anlægstyper inkl. solfangerføler og<br />
beholderføler med hver deres følerlomme<br />
Kaskademodul KM<br />
Udvidelsesmodul til styring af anlæg med hydraulisk separator eller kaskadeaktivering af op til<br />
4 kondenserende oliekedler<br />
Radiostyret ur med udendørstemperaturføler<br />
Radiostyret ur<br />
Radiostyret udendørsføler<br />
(kun i <strong>for</strong>bindelse med modtager til radiostyret føler, varenr. 27 44 209)<br />
Radiostyret modtager til radiostyret udendørsføler<br />
WRS-fjernvedligeholdelsessystem<br />
Fjernbetjent skiftekontakt (pr. telefon), 2 kanaler med stemmestyring<br />
Luft-/røggastilbehør<br />
Koncentrisk luft-/røggasføring<br />
Ydervægssystem<br />
Tilslutningsæt røggassystem til røggasrør i skakt<br />
Tilbehør<br />
Tilslutningssæt COB, stående<br />
Tilslutningssæt COB med CS, stående<br />
Tilslutningssæt COB til beholder SB op til 750 l,<br />
SF/2 op til 750 l eller SB/2 op til 400 l, stående<br />
Tilbehørssæt CS til koldt vand<br />
Tilbehørssæt CS cirkulationspumpe<br />
Rørgruppe<br />
Sikkerhedsgruppe 1“<br />
Vægbeslag til rørgruppe<br />
Kondensatløftesystem, klargjort til tilslutning, kan indbygges i varmekedel<br />
Neutralisering, kan indbygges i varmekedel<br />
Oversigt<br />
Pos. Stk. Stykpris<br />
Samlet pris<br />
11
Virksomheden Wolf<br />
Varme om vinteren, kølighed om sommeren - året rundt sørger vi <strong>for</strong> et behageligt klima. Varme- og klimateknik<br />
fra Wolf gavner både mennesker og miljø. Der<strong>for</strong> skal teknikken fra Wolf være <strong>for</strong>dringsfuld og innovativ. For<br />
mennesket er vores målestok.<br />
Wolf GmbH‘s hovedsæde ligger i Mainburg i Tyskland. Virksomheden er en af de førende udbydere af klima-, varmeog<br />
solvarmeteknik. I første omgang var det klima- og ventilationsteknikken, der var starten på en rivende<br />
udvikling mod toppen af europæisk bygningsteknik. Da Wolf senere i 1980‘erne gik ind i varmeteknik, blev det en<br />
anden vigtig milepæl i virksomhedens succeshistorie. De miljøvenlige og økonomiske varmeløsninger etablerede<br />
sig hurtigt som mærkeprodukter af høj kvalitet. Produktion og service på højeste plan var grundlaget <strong>for</strong> dette.<br />
Wolf kan med rette anvende betegnelsen “Made in Germany” om sine produkter, <strong>for</strong> Mainburg i det sydlige Tyskland<br />
er Wolf GmbH‘s eneste produktionssted. Herfra leverer Wolf produkter overalt i verden. Som en af områdets<br />
største arbejdsgivere beskæftiger virksomheden ca. 1.250 medarbejdere. Salgsafdelinger i hele Tyskland og agenturer<br />
i udlandet sikrer nærheden til kunden.<br />
Altid en løsning<br />
Wolf tilbyder moderne og økonomiske produktløsninger af høj kvalitet <strong>inden</strong> <strong>for</strong> varme- og solvarmeteknik. Dit<br />
VVS-firma sørger <strong>for</strong> individuel rådgivning, en præcis og billig planlægning samt en faglig korrekt udførelse. Men<br />
selvfølgelig kan det også hjælpe med kundeservice og reparation.<br />
Der er sikkert en Wolf-<strong>for</strong>handler i nærheden af dig.<br />
Forhandles kun af <strong>Sanistål</strong>. Tlf. 96 30 60 30. www.sanistaal.dk<br />
Saninr. 3381316. Udg. 1/2010
