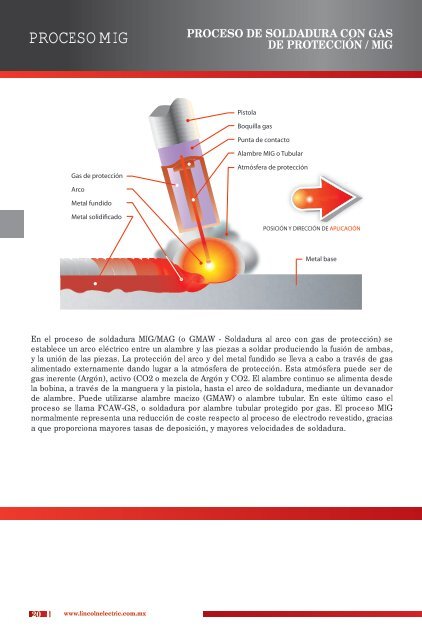

PROCESO MIG<br />
Gas <strong>de</strong> protección<br />
Arco<br />
Metal fundido<br />
Metal solidicado<br />
PROCESO DE SOLDADURA CON GAS<br />
DE PROTECCIÓN / MIG<br />
Pistola<br />
Boquilla gas<br />
Punta <strong>de</strong> contacto<br />
Alambre MIG o Tubular<br />
Atmósfera <strong>de</strong> protección<br />
POSICIÓN Y DIRECCIÓN DE APLICACIÓN<br />
Metal base<br />
En el proceso <strong>de</strong> soldadura MIG/MAG (o GMAW - Soldadura al arco con gas <strong>de</strong> protección) se<br />
establece un arco eléctrico entre un alambre y las piezas a soldar produciendo la fusión <strong>de</strong> ambas,<br />
y la unión <strong>de</strong> las piezas. La protección <strong>de</strong>l arco y <strong>de</strong>l metal fundido se lleva a cabo a través <strong>de</strong> gas<br />
alimentado externamente dando lugar a la atmósfera <strong>de</strong> protección. Esta atmósfera pue<strong>de</strong> ser <strong>de</strong><br />
gas inerente (Argón), activo (CO2 o mezcla <strong>de</strong> Argón y CO2. El alambre continuo se alimenta <strong>de</strong>s<strong>de</strong><br />
la bobina, a través <strong>de</strong> la manguera y la pistola, hasta el arco <strong>de</strong> soldadura, mediante un <strong>de</strong>vanador<br />
<strong>de</strong> alambre. Pue<strong>de</strong> utilizarse alambre macizo (GMAW) o alambre tubular. En este último caso el<br />
proceso se llama FCAW-GS, o soldadura por alambre tubular protegido por gas. El proceso MIG<br />
normalmente representa una reducción <strong>de</strong> coste respecto al proceso <strong>de</strong> <strong>electrodo</strong> revestido, gracias<br />
a que proporciona mayores tasas <strong>de</strong> <strong>de</strong>posición, y mayores velocida<strong>de</strong>s <strong>de</strong> soldadura.<br />
20<br />
