www.byronruizg.com<br />
Refractarios Nacionales, S.A.<br />
Refractarios Centro América, S.A.<br />

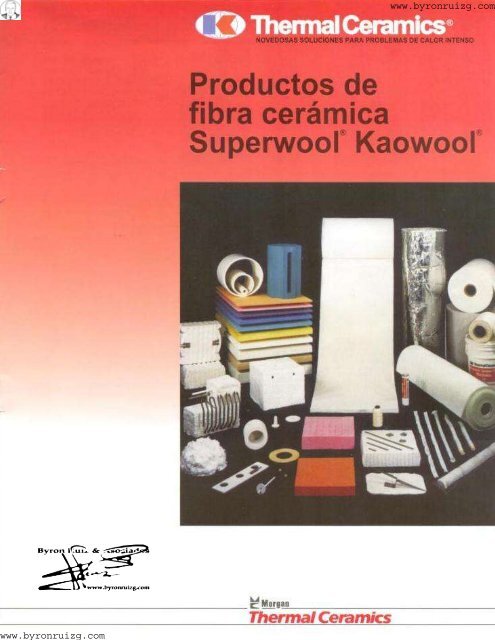

<strong>Productos</strong> <strong>de</strong> fibra cerámica <strong>Superwool</strong>® <strong>Kaowool</strong>® Page 1<br />
www.byronruizg.com
www.byronruizg.com<br />
Refractarios Nacionales, S.A.<br />
Refractarios Centro América, S.A.<br />
Durante más <strong>de</strong> 65 años, Termal Ceramics, ha <strong>de</strong>mostrado ser el principal<br />
fabricante <strong>de</strong> productos para solucionar problemas <strong>de</strong> las industrias<br />
relacionadas con el calor intensivo. Thermal Ceramics es reconocido no<br />
solamente por su técnica y diseño, el servicio, la calidad y las innovaciones<br />
<strong>de</strong> productos, los cuales han contribuido a mejorar la industria <strong>de</strong><br />
refractarios y aislantes. Una <strong>de</strong> estas contribuciones ha sido la fibra<br />
cerámica <strong>Kaowool</strong>.<br />
La fibra cerámica <strong>Kaowool</strong>, es conocida como un material <strong>de</strong> amplio<br />
campo <strong>de</strong> aplicaciones. Se pue<strong>de</strong> empaquetar a granel, como manta<br />
formada con aire, plegar en módulos, convertir en placar y perfiles,<br />
troquelar en empaquetaduras, retorcer en hilos, tejer en sogas y telas,<br />
mezclar con aglutinantes líquidos para enchapes y cementos.<br />
Todas estas diversas formas <strong>de</strong> <strong>Kaowool</strong> han ido evolucionando en<br />
respuesta a la necesidad <strong>de</strong> la industria para resolver los problemas<br />
relacionados con el calor.<br />
Al comienzo, Thermal Ceramics resolvió muchos problemas <strong>de</strong> calor<br />
solamente en hornos. Entre ellos, hornos <strong>de</strong> termo tratamiento en la<br />
industria metalúrgica, unida<strong>de</strong>s <strong>de</strong> proceso en la industria petroquímica,<br />
hornos en la industria cerámica y cal<strong>de</strong>ras en la industria energética. Pero<br />
en la actualidad Thermal Ceramics está interesado en el calor que afecta a<br />
FIBRA CERAMICA<br />
otras áreas, tal como el producido por el fuego. ¿Y qué mejor material<br />
para la protección contra incendio existe que <strong>Kaowool</strong>, un producto que<br />
literalmente nació en el fuego. Los productos <strong>de</strong> protección <strong>Kaowool</strong><br />
contra incendio están siendo utilizados en edificios, vehículos <strong>de</strong><br />
transporte terrestre, marítimo, aéreo y espacial y en la industria.<br />
¿A qué se <strong>de</strong>be este gran éxito <strong>de</strong> <strong>Kaowool</strong>. Al hecho <strong>de</strong> que los<br />
productos <strong>Kaowool</strong> son efectivos en costos y ofrecen excelentes<br />
propieda<strong>de</strong>s aislantes. A<strong>de</strong>más, los productos <strong>Kaowool</strong> son livianos, tienen<br />
baja conductibilidad térmica y baja acumulación <strong>de</strong> calor, excelente<br />
resistencia al choque térmico, excepcional resistividad eléctrica, buenas<br />
propieda<strong>de</strong>s acústicas y se le pue<strong>de</strong> manipular y fabricar en una variedad<br />
<strong>de</strong> productos diversos.<br />
Para más información acerca <strong>de</strong> <strong>Kaowool</strong> y las ventajas <strong>de</strong> sus propieda<strong>de</strong>s<br />
termoaislantes, en todo el mundo y casi en cualquier lugar <strong>de</strong> sus<br />
instalaciones, diríjase a la oficina <strong>de</strong> ventas Thermal Ceramics más cercana,<br />
O comuníquese con el agente autorizado Thermal Ceramics <strong>de</strong> su<br />
localidad.<br />
<strong>Productos</strong> <strong>de</strong> fibra cerámica <strong>Superwool</strong>® <strong>Kaowool</strong>® Page 2<br />
www.byronruizg.com
<strong>Productos</strong> <strong>de</strong> Mantas <strong>Superwool</strong>®<br />
www.byronruizg.com<br />
Refractarios Nacionales, S.A.<br />
Refractarios Centro América, S.A.<br />
Las mantas <strong>de</strong> fibra cerámica <strong>Superwool</strong>® a fieltrada ofrecen diversas<br />
composiciones para una amplia gama <strong>de</strong> temperaturas y <strong>de</strong> servicios.<br />
Estas composiciones <strong>de</strong> base <strong>de</strong> silicato <strong>de</strong> alúmina no contienen ningún<br />
ingrediente orgánico que pudiera contaminar la atmósfera <strong>de</strong>l horno<br />
durante el cal<strong>de</strong>o. Las mantas <strong>Superwool</strong>® se caracterizan por su baja<br />
conductibilidad térmica, excelente resistencia al choque térmico y baja<br />
capacidad <strong>de</strong> almacenamiento <strong>de</strong> calor.<br />
SUPERWOOL® 607 BLANKET<br />
La manta <strong>Superwool</strong> se produce a partir <strong>de</strong> caolín, una arcilla refractaria<br />
natura a base <strong>de</strong> sílice y alúmina y que constituye el material base <strong>de</strong>l cual<br />
se han <strong>de</strong>sarrollado todos los productos <strong>de</strong> mantas <strong>de</strong> fibra <strong>Superwool</strong>®.<br />
La manta <strong>Superwool</strong> ofrece una clasificación térmica <strong>de</strong> 2300ºF (1260ºC) y<br />
está disponible en inventario en más <strong>de</strong> 40 diferentes combinaciones <strong>de</strong><br />
tamaños y <strong>de</strong>nsida<strong>de</strong>s.<br />
La manta <strong>de</strong> alta pureza se produce a partir <strong>de</strong> una mezcla sintética <strong>de</strong><br />
alúmina y sílice y por lo tanto, no contiene impurezas.<br />
<strong>Superwool</strong>® está diseñado únicamente <strong>de</strong> materiales puros y<br />
crudos especialmente procesados para ofrecer excelente<br />
rendimiento en aplicaciones <strong>de</strong> alta temperatura. <strong>Superwool</strong>® es<br />
una alternativa a las soluciones tradicionales <strong>de</strong>bido a sus<br />
excepcionales propieda<strong>de</strong>s <strong>de</strong> alta refractariedad y excelentes<br />
características anti humectantes en aplicaciones que requieren<br />
contacto con aluminio fundido.<br />
<strong>Superwool</strong>® provee estabilidad y resistencia al ataque químico,<br />
exceptuando ácido hydrofluórico, ácido fosfórico y alcalinos<br />
fuertes.<br />
<strong>Superwool</strong>® no es afectado por <strong>de</strong>rrames acci<strong>de</strong>ntales <strong>de</strong> agua y/o<br />
aceite. Sus propieda<strong>de</strong>s físicas y termales son restauradas <strong>de</strong>spués<br />
<strong>de</strong>l secado. Aunque la forma <strong>de</strong> fibra básica alternativa para la<br />
mayoría <strong>de</strong> aplicaciones, pue<strong>de</strong> ser aplicada para satisfacer<br />
convenientemente los requerimientos que <strong>de</strong>manda la mayoría <strong>de</strong><br />
necesida<strong>de</strong>s <strong>de</strong> uso.<br />
El diámetro <strong>de</strong> la fibra, su contenido <strong>de</strong> alcance, extensión y forma<br />
pue<strong>de</strong>n ser alterados según se requiera para lograr las propieda<strong>de</strong>s<br />
necesitadas en aplicaciones específicas.<br />
Y es recomendada para las atmósferas reductoras o en aplicaciones<br />
don<strong>de</strong> se requiere un porcentaje bajo <strong>de</strong> óxido <strong>de</strong> hierro y óxido <strong>de</strong><br />
titanio.<br />
MANTA CERACHEM<br />
La manta 2600 se produce a partir <strong>de</strong> una composición sintética<br />
modificada <strong>de</strong> silicato <strong>de</strong> alúmina, la cual proporciona una<br />
clasificación térmica <strong>de</strong> 2600ºF (1427ºC). La manta 2600 también<br />
presenta las mismas características que otros tipos <strong>de</strong> mantas sintéticas.<br />
<strong>Productos</strong> <strong>de</strong> fibra cerámica <strong>Superwool</strong>® <strong>Kaowool</strong>® Page 3<br />
www.byronruizg.com
www.byronruizg.com<br />
Refractarios Nacionales, S.A.<br />
Refractarios Centro América, S.A.<br />
<strong>Productos</strong> <strong>de</strong> fibra cerámica <strong>Superwool</strong>® <strong>Kaowool</strong>® Page 4<br />
www.byronruizg.com
www.byronruizg.com<br />
www.byronruizg.com<br />
Refractarios Nacionales, S.A.<br />
Refractarios Centro América, S.A.<br />
TABLEROS KAOWOOL®<br />
Los tableros SUPERWOOL® se fabrican empleando un proceso especial<br />
que combina fibras cerámicas y aglutinantes para servicios pesados. Estos<br />
tableros rígidos son i<strong>de</strong>ales para aplicaciones don<strong>de</strong> la resistencia física y<br />
gran capacidad refractaria son indispensables. Abajo se dan otras<br />
características, ventajas y beneficios <strong>de</strong>l producto.<br />
Thermal Ceramics® ofrece una línea completa <strong>de</strong> productos <strong>de</strong> tableros<br />
para una amplia gama <strong>de</strong> temperaturas y resistencias mecánicas. Los<br />
tableros <strong>de</strong> temperatura media clasificados hasta 2300ºF (1260ºC), tienen<br />
variedad <strong>de</strong> usos, entre ellos, aislador <strong>de</strong> refuerzo y contacto con metal<br />
fundido. Los tableros para alta temperatura, para utilización hasta 3000ºF<br />
(1649ºC), están diseñados principalmente como el material <strong>de</strong> superficie<br />
caliente en los papeles murales SUPERWOOL®, Estos sistemas <strong>de</strong><br />
tablero/manta ofrecen componentes proyectados y fabricados para<br />
proporcionar un servicio térmicamente seguro a temperatura elevadas<br />
<strong>de</strong>l horno.<br />
<strong>Productos</strong> <strong>de</strong> fibra cerámica <strong>Superwool</strong>® <strong>Kaowool</strong>® Page 5
www.byronruizg.com<br />
Refractarios Nacionales, S.A.<br />
Refractarios Centro América, S.A.<br />
Las características especiales <strong>de</strong> los tableros SUPERWOOL® para 1260ºC<br />
fueron <strong>de</strong>sarrolladas para resolver requerimientos <strong>de</strong> diseños específicos.<br />
A menudo se elige el tablero M para aplicaciones <strong>de</strong> aislamiento general,<br />
mientras que el tablero S y los dos tableros HS (estándar y HS-45) se<br />
utilizan en aplicaciones que requieren un tablero <strong>de</strong> gran resistencia. Las<br />
propieda<strong>de</strong>s no mojantes (impermeables) <strong>de</strong>l tablero S y HS hacen que<br />
sean i<strong>de</strong>ales para las aplicaciones <strong>de</strong> contacto con metal fundido. El HS-45<br />
SUPERWOOL® combina estas características especiales (gran resistencia y<br />
no mojante <strong>de</strong>l aluminio) en un singular material <strong>de</strong> alta temperatura<br />
para utilización hasta en 1316ºC.<br />
<strong>Productos</strong> <strong>de</strong> fibra cerámica <strong>Superwool</strong>® <strong>Kaowool</strong>® Page 6<br />
www.byronruizg.com
www.byronruizg.com<br />
Refractarios Nacionales, S.A.<br />
Refractarios Centro América, S.A.<br />
MODULOS SOLDADOS KAOWOOL®<br />
Pyro-Bloc®<br />
El aislador modular Pyro-Bloc® <strong>de</strong> Thermal Ceramics® se fabrica a partir<br />
<strong>de</strong> una tabla monolítica <strong>de</strong> fibra Pyro-log en <strong>de</strong>nsida<strong>de</strong>s <strong>de</strong> 128 a 240<br />
Kg/m3. Esta construcción <strong>de</strong> una sola junta reduce al mínimo el potencial<br />
<strong>de</strong> pérdida <strong>de</strong> calor por la juntas. Pyro-Bloc® es una innovación<br />
excepcional que consiste en la combinación <strong>de</strong> las ventajas <strong>de</strong>l material<br />
aislante <strong>de</strong> la fibra cerámica con la instalación rápida <strong>de</strong> soldadura en una<br />
sola operación. A<strong>de</strong>más, Pyro-Bloc® resiste el choque térmico, es liviano,<br />
tiene bajo almacenamiento <strong>de</strong> calor y no necesita tiempo <strong>de</strong><br />
endurecimiento. Hay dos categorías <strong>de</strong> fibras disponibles, R y ZR, para<br />
proporcionar una clasificación térmica <strong>de</strong>l 1260ºC y 1427ºC<br />
respectivamente.<br />
MODULO Y<br />
Los módulos Y son recomendados para uso en aplicaciones don<strong>de</strong> se<br />
requieren módulos <strong>de</strong> fibra aislante <strong>de</strong> alta temperatura. Estos módulos Y<br />
tienen un centro <strong>de</strong> alineación patentado, una soldadura <strong>de</strong> una sola<br />
operación que, al eliminar la alineación previa hacen que la instalación sea<br />
más rápida que con sistemas modulares comparables. Los módulos no<br />
tienen alguna superficie fría, ni superficie caliente, ni contracciones<br />
laterales y así permiten la comprensión máxima <strong>de</strong> la fibra. Por<br />
consiguiente, las <strong>de</strong>nsida<strong>de</strong>s altas resultantes y el menor flujo <strong>de</strong> calor<br />
abaratan los costos y prolongan la duración <strong>de</strong>l revestimiento. Y al carecer<br />
<strong>de</strong> contracciones, es más fácil cortar formas especiales en el mismo sitio<br />
<strong>de</strong> trabajo.<br />
MODULO E<br />
Fabricados a partir <strong>de</strong> Pyro-Log <strong>de</strong> <strong>de</strong>nsidad clase R <strong>de</strong> 128Km/m3 en<br />
forma <strong>de</strong> bloque modular <strong>de</strong> 30.5cm X 40.6cm y hasta 15.2cm <strong>de</strong> espesor.<br />
Este tamaño más gran<strong>de</strong> permite hacer instalaciones con mayor rapi<strong>de</strong>z<br />
por pie cuadrado para aplicaciones <strong>de</strong> temperaturas más bajas<br />
MODULO T-Bar Y<br />
Este sistema <strong>de</strong> revestimiento interior <strong>de</strong> fibra cerámica está diseñado<br />
para hornos <strong>de</strong> temperatura alta, principalmente en la industria<br />
petroquímica, que requieren una barrera contra la corrosión en blindaje.<br />
Este módulo <strong>de</strong> bor<strong>de</strong> granulado se instala rápidamente y <strong>de</strong> manera<br />
segura sobre el armazón, con o sin barrera impermeable al flujo <strong>de</strong> vapor.<br />
Los módulos T-Bar Y resisten el maltrato mecánico mejor que los<br />
sistemas <strong>de</strong> revestimiento convencionales, sin sacrificar por ello la<br />
efectividad <strong>de</strong> la barrera contra corrosión en el armazón.<br />
SISTEMA EES<br />
Un sistema patentado <strong>de</strong> sujetar elementos <strong>de</strong> apoyo eléctricos <strong>de</strong> los<br />
módulos <strong>de</strong> fibra cerámica Pyro-Bloc®, ESS tiene varillas o cintas que se<br />
fijan a los módulos Y mediante soportes <strong>de</strong> aleación o <strong>de</strong> cerámica<br />
suspendidos <strong>de</strong> tubos <strong>de</strong> cerámica, colocados en el interior <strong>de</strong> los<br />
módulos. El resultado es un sistema <strong>de</strong> <strong>Kaowool</strong>® resistente, pero liviano,<br />
que asegura aislación total eléctrica y térmica <strong>de</strong>l blindaje <strong>de</strong>l horno. La<br />
fibra cerámica Pyro-Bloc® reduce el consumo <strong>de</strong> energía, elimina la termo<br />
fractura y permite ciclos rápidos <strong>de</strong>l horno. Comparado con los<br />
revestimientos refractarios duros, el sistema EES aminora el costo <strong>de</strong><br />
energía y <strong>de</strong> mantenimiento, reduce el tiempo improductivo y aumenta la<br />
productividad <strong>de</strong>l horno.<br />
MODULOS PYRO-BLOC PLUS<br />
Este novedoso sistema <strong>de</strong> módulo soldado, es lo que su nombre indica: un<br />
diseño <strong>de</strong> componente doble que consiste en un módulo Pyro-Bloc® como<br />
base con un módulo <strong>de</strong> contrachapado Unifelt® conectado en la superficie<br />
caliente. El Pyro-Bloc Plus es un sistema <strong>de</strong> fibra cerámica <strong>de</strong> alta<br />
<strong>Productos</strong> <strong>de</strong> fibra cerámica <strong>Superwool</strong>® <strong>Kaowool</strong>® Page 7<br />
www.byronruizg.com
temperatura disponible<br />
en dos clases: IT reforzado con ZR y XT reforzado con ZR clasificado hasta<br />
1538ºC y 1704ºC respectivamente. El Pyro-Bloc® y Unifelt® van unidos en<br />
un módulo pre armado por un exclusivo diseño <strong>de</strong> herrajes<br />
mecánicamente sujetos, que permite la instalación rápida y fácil.<br />
MODULOS SOLDADOS KAOWOOL<br />
Thermal Ceramics® tiene una familia <strong>de</strong> módulos soldados que ha llegado<br />
a convertirse en la línea <strong>de</strong> productos más completa <strong>de</strong>l mercado. A estos<br />
módulos se les ha incorporado todas las ventajas <strong>de</strong> las mantas sintéticas<br />
estándar en una forma modular pre comprimida y ofrecen un sistema <strong>de</strong><br />
sujeción no expuesto, una instalación económica y una fijación mecánica<br />
efectiva.<br />
Los módulos <strong>de</strong> fibra cerámica se originaron <strong>de</strong> revestimientos apilados,<br />
don<strong>de</strong> tiras <strong>de</strong> manta <strong>de</strong> bor<strong>de</strong> granulado fueron introducidas y<br />
comprimidas sobre púas o varillas. Esta técnica <strong>de</strong> construcción permite el<br />
uso <strong>de</strong> una manta particular a una temperatura más alta (aprox. 200ºF<br />
(93ºC) que si se usara en la forma <strong>de</strong> capas <strong>de</strong> papel mural. El método <strong>de</strong><br />
apilamiento ha probado ser un excelente revestimiento <strong>de</strong> larga duración.<br />
Los módulos <strong>de</strong> fibra cerámica ofrecen toda las ventajas <strong>de</strong> la duración <strong>de</strong><br />
un revestimiento apilado, pero con otra ventaja más: son previamente<br />
comprimidos y fabricados, lo que permite apilarlos e instalarlos más<br />
rápidamente y habitualmente con costo más bajo.<br />
Los módulos soldados <strong>Kaowool</strong>® están disponibles con clasificaciones<br />
térmicas <strong>de</strong> 1800 a 3000ºF (982 a 1649ºC) y en una variedad <strong>de</strong> espesores<br />
<strong>de</strong> 3 a 12 pulgadas (76 a 305mm). Las dimensiones <strong>de</strong> anchura y longitud<br />
generalmente son <strong>de</strong> 12 x 12 pulgadas (305 x 305mm), pero hay otros<br />
tamaños disponibles a solicitud.<br />
UNIBLOC®<br />
UNIBLOC® es el módulo plegable más económico ofrecido por Thermal<br />
Ceramics. Fabricados a partir <strong>de</strong> mantas <strong>de</strong> alta pureza o <strong>de</strong> ZR <strong>Kaowool</strong>®,<br />
los módulos Unibloc se suministran con o sin anclajes Unilok® y es posible<br />
instalarlos en un or<strong>de</strong>n planificado o sin planificar. Hay varios tamaños y<br />
<strong>de</strong>nsida<strong>de</strong>s disponibles <strong>de</strong> inventario y diseños especiales disponibles a<br />
pedido.<br />
www.byronruizg.com<br />
Refractarios Nacionales, S.A.<br />
Refractarios Centro América, S.A.<br />
SABER BLOC®<br />
Los módulos Saber Bloc aseguran una fijación mecánica efectiva y máximo<br />
rendimiento <strong>de</strong>l módulo. Fabricados con una varilla <strong>de</strong> soporte sujetados<br />
perpendicularmente a través <strong>de</strong> los pliegues y fijada a los tornillos <strong>de</strong><br />
montaje. Los módulos Saber Bloc sirven para aplicaciones que requieren<br />
máxima estabilidad y se ofrecen en tres clases <strong>de</strong> materiales: alta pureza,<br />
ZR y Safil®.<br />
<strong>Productos</strong> <strong>de</strong> fibra cerámica <strong>Superwool</strong>® <strong>Kaowool</strong>® Page 8<br />
www.byronruizg.com
Refractarios Nacionales, S.A.<br />
Refractarios Centro América, S.A.<br />
REVESTIMIENTOS CONTRACHAPADOS UNISYSTEM KAOWOOL®<br />
Unisystem es un sistema completo <strong>de</strong> contrachapado que ofrece un<br />
surtido <strong>de</strong> módulo, cemento y enchapes para satisfacer las necesida<strong>de</strong>s<br />
específicas <strong>de</strong>l cliente. Estos productos <strong>de</strong> contrachapados, diseñados<br />
para aplicación en la superficie caliente sobre los revestimientos<br />
refractarios ya existentes producen una gran reducción <strong>de</strong> la pérdida <strong>de</strong><br />
calor a través <strong>de</strong> revestimientos sin ser necesario su reemplazo.<br />
Unisystem se caracteriza por propieda<strong>de</strong>s como baja contracción,<br />
durabilidad y adherencia prolongadas en una variedad <strong>de</strong> aplicaciones<br />
severas.<br />
www.byronruizg.com<br />
La familia Unisystem<br />
MODULO DE CONTRACHAPADO KAOWOOL Y UNIFELT® Una<br />
línea completa <strong>de</strong> módulo diseñado para ser térmicamente<br />
estables en una gama <strong>de</strong> temperaturas hasta 3100ºF<br />
(1704ºC). Estos módulos están compuestos ya sea <strong>de</strong> fibras<br />
<strong>Kaowool</strong> <strong>de</strong> alta temperatura o <strong>de</strong> una combinación <strong>de</strong> fibras<br />
<strong>de</strong> <strong>Kaowool</strong>® y Saffil® (alto contenido <strong>de</strong> alúmina).<br />
CEMENTO UNISTIK Especialmente <strong>de</strong>sarrollados para<br />
ofrecer buena pegajosidad y una adherencia<br />
prolongada a la alta temperatura entre el módulo y el<br />
refractario.<br />
ENCHAPES UNIKOTE Pinturas resistentes y durables<br />
especiales para proteger los módulos Unisystem contra<br />
la contracción y el ataque químico.<br />
PREPARACIÓN DE SUPERFICIES UNIPREP Un novedoso<br />
producto tipo gunita diseñado para usarse como una<br />
base <strong>de</strong> superficie <strong>de</strong> contrachapado sobre<br />
revestimientos refractarios dañados.<br />
<strong>Productos</strong> <strong>de</strong> fibra cerámica <strong>Superwool</strong>® <strong>Kaowool</strong>® Page 9<br />
www.byronruizg.com
FORMAS KAOWOOL®<br />
www.byronruizg.com<br />
Refractarios Nacionales, S.A.<br />
Refractarios Centro América, S.A.<br />
Los productos <strong>Kaowool</strong>® están disponibles en una gran variedad <strong>de</strong><br />
configuraciones <strong>de</strong> tubería y formas. Ofrecen excelentes características<br />
aislantes, gran resistencia al choque térmico y mucha dureza en una<br />
amplia gama <strong>de</strong> mol<strong>de</strong>ados puedan adaptarse a los requerimientos<br />
específicos <strong>de</strong>l cliente. Las aplicaciones típicas se encuentran en la<br />
industria si<strong>de</strong>rúrgica, cerámica, empresas comerciales y construcción <strong>de</strong><br />
hornos como también aplicaciones en contacto con aluminio licuado y<br />
aceros especiales.<br />
Las formas <strong>Kaowool</strong>® están disponibles en una gama <strong>de</strong> composiciones<br />
relacionadas con la temperatura para utilización hasta 3100ºF (1704ºC).<br />
Los materiales con clasificaciones en límite más altos <strong>de</strong> temperatura<br />
contienen una combinación <strong>de</strong> fibras <strong>Kaowool</strong>® y Saffil® (96% <strong>de</strong> alúmina)<br />
la que aumenta enormemente el po<strong>de</strong>r refractario <strong>de</strong>l producto. Para<br />
po<strong>de</strong>r adaptar mejor los productos mol<strong>de</strong>ados <strong>Kaowool</strong>® a aplicaciones<br />
específicas es posible modificar las composiciones <strong>de</strong>l material con<br />
diferentes agentes <strong>de</strong> re tratamiento y aditivo para producir<br />
características especiales tales como resistencia ultra fuerte y metal<br />
licuado no mojante. La composición <strong>Kaowool</strong>® HS-45 ofrece estas<br />
propieda<strong>de</strong>s exclusivas como también la capacidad <strong>de</strong> utilización a<br />
1316ºC.<br />
Usos típicos<br />
Comercial<br />
Apoyo <strong>de</strong> Elementos (Cocina <strong>de</strong><br />
superficie lisa) cámaras <strong>de</strong><br />
combustión.<br />
Industrial Liviano<br />
Aislación contra calor radiante<br />
hornos pequeños para<br />
aplicaciones en laboratorios.<br />
No Ferroso<br />
Mazarotas calientes <strong>de</strong> y cazos<br />
en el proceso <strong>de</strong> colado en<br />
matriz.<br />
Acero especial<br />
Artesas, Crisoles y Mazarotas<br />
refractarias para fusión <strong>de</strong><br />
aleaciones magistrales.<br />
<strong>Productos</strong> <strong>de</strong> fibra cerámica <strong>Superwool</strong>® <strong>Kaowool</strong>® Page 10<br />
www.byronruizg.com
www.byronruizg.com<br />
Refractarios Nacionales, S.A.<br />
Refractarios Centro América, S.A.<br />
TEXTILES KAO-TEX<br />
Los textiles Kao-Tex están disponibles en un surtido completo <strong>de</strong> telas,<br />
cintas, cortinas, guantes, mitones, re vestimentas, tubería, cables e hilos<br />
<strong>de</strong> coser, capaces <strong>de</strong> resistir temperaturas <strong>de</strong> 100 a 2500ºF (538a<br />
1371ºC). Entre las características sobresalientes <strong>de</strong> los productos Kao-Tex<br />
se encuentran la baja conductibilidad térmica, la alta resistencia a la<br />
tracción y la excelente resistencia a la alta abrasión. Una ventaja clave <strong>de</strong>l<br />
tejido Kao-Tex es la posibilidad <strong>de</strong> ser fabricado en formas o perfiles<br />
especiales los cuales sellan efectivamente las áreas problemáticas <strong>de</strong> los<br />
hornos aumentando al mismo tiempo su rendimiento.<br />
KAO-TEX 1000 Es un tejido fabricado a partir <strong>de</strong> una forma muy<br />
texturizada <strong>de</strong> sílice, recubierta por un lado con un tratamiento<br />
patentado. Capaces <strong>de</strong> resistir temperaturas hasta <strong>de</strong>l 1000ºF (538ºC), los<br />
productos Kao-Tex 1000 pue<strong>de</strong>n utilizarse en una variedad <strong>de</strong><br />
ampliaciones incluyendo sellos empaquetaduras o formas fabricadas.<br />
KAO-TEX 1800 Es un tejido muy flexible, totalmente inorgánico<br />
<strong>de</strong> alto contenido <strong>de</strong> sílice, fabricado por un proceso <strong>de</strong> lisviado en ácido.<br />
Kao-Tex 1800 es perfecto para trabajos en caliente como por ejemplo,<br />
aplicaciones <strong>de</strong> cocción y soldadura, como también aislación térmica,<br />
eléctrica y para eliminar tensiones residuales. Como su nombre lo indica<br />
estos productos pue<strong>de</strong>n resisten temperaturas hasta 1800ºF (982ºC).<br />
KAO-TEX 1900 Es un tejido totalmente inorgánico <strong>de</strong> sílice<br />
lixiviado, el cual está especialmente procesado para darle propieda<strong>de</strong>s <strong>de</strong><br />
mayor resistencia y flexibilidad que los tejidos Kao-Tex 1800 <strong>de</strong>spués <strong>de</strong><br />
largos períodos <strong>de</strong> exposición a temperaturas hasta 1900ºF (1038ºC).<br />
<strong>Productos</strong> <strong>de</strong> fibra cerámica <strong>Superwool</strong>® <strong>Kaowool</strong>® Page 11<br />
www.byronruizg.com
www.byronruizg.com<br />
Refractarios Nacionales, S.A.<br />
Refractarios Centro América, S.A.<br />
Entre las aplicaciones típicas <strong>de</strong>l Kao-Tex 1900 tenemos cortinas para<br />
hornos, aplicaciones severas <strong>de</strong> soldadura y corte y sistemas <strong>de</strong> aislación<br />
para hornos.<br />
KAO-TEX 2000 Se fabrica a partir <strong>de</strong> un hilo <strong>de</strong> fibra cerámica <strong>de</strong><br />
silicato <strong>de</strong> alúmina y pue<strong>de</strong> resistir temperaturas hasta 2000ºF (1093ºC).<br />
La fibra Kao-Tex 2000 es un hilo compuesto <strong>de</strong> fibra cerámica y una fibra<br />
portadora orgánica retorcida alre<strong>de</strong>dor <strong>de</strong> un núcleo <strong>de</strong> acero inoxidable<br />
para mayor durabilidad. Las características claves <strong>de</strong> los productos. Kao-<br />
Tex 2000 ofrece facilida<strong>de</strong>s <strong>de</strong> manejo y <strong>de</strong> corte, envueltas o enrolladas y<br />
seguir el contorno <strong>de</strong> ángulos agudos.<br />
KAO-TEX 2200 Kao-Tex 2200 es un tejido dimensionalmente<br />
estable, no higroscópico. Está hecho <strong>de</strong> un hilo <strong>de</strong> fibra cerámica <strong>de</strong><br />
filamento continuo con alta resistencia a la tracción. Esta tela pue<strong>de</strong><br />
resistir lo efectos combinados <strong>de</strong> flexión y alta temperatura y funcionar en<br />
temperaturas hasta 2200ºF(1204ºC).<br />
KAO-TEX 2500 Es un tejido <strong>de</strong> silicato <strong>de</strong> boroaluminio <strong>de</strong> baja<br />
concentración <strong>de</strong> boro, <strong>de</strong>sarrollado para aplicaciones <strong>de</strong> temperaturas<br />
extremadamente alta. Pruebas <strong>de</strong> laboratorio han <strong>de</strong>mostrado que esta<br />
tela retiene 100% <strong>de</strong> sus resistencia a 2200ºF(1200ºC) y su flexibilidad<br />
hasta un límite elástico aparente a temperaturas <strong>de</strong> 2500ºF(1370ºC).<br />
<strong>Productos</strong> <strong>de</strong> fibra cerámica <strong>Superwool</strong>® <strong>Kaowool</strong>® Page 12<br />
www.byronruizg.com
www.byronruizg.com<br />
www.byronruizg.com<br />
Refractarios Nacionales, S.A.<br />
Refractarios Centro América, S.A.<br />
PRODUCTOS DE MANTA KAOOWOL® TRANSFORMADOS<br />
Todos los productos <strong>de</strong> mantas <strong>de</strong> fibra cerámica KAOOWOL® se ofrecen<br />
en una amplia variedad <strong>de</strong> formas transformadas o estilos modificados.<br />
Las más común son: Bandas cortas, formas estampadas, fieltro húmedo,<br />
formas envueltas en malla y mantas con respaldo <strong>de</strong> lámina metálica.<br />
Tiras y Formas estampadas KAOOWOL®<br />
Las tiras y formas estampadas KAOOWOL® se fabrican a solicitud. Las tiras<br />
KAOOWOL® también están disponibles en stock en bobinas <strong>de</strong> 50 pies y<br />
1" x 1" (15.24mm x 25mm x 25mm) y 25pies x 2" x 1" 8lbrs/pie2 (7.62m x<br />
51mm x 25mm - 128Kg/m3) formas <strong>de</strong> mayor tamaño pue<strong>de</strong>n cortarse<br />
por plantilla, a solicitud. Las formas estampadas también se fabrican a<br />
pedido especial <strong>de</strong> papel <strong>de</strong> fibra cerámica, millboard (cartón) o rollboard.<br />
Fieltro Húmedo KAOOWOL®<br />
El fieltro húmedo KAOOWOL® tiene incorporado un agente adhesivo<br />
inorgánico para formar un producto muy maleable, el cual pue<strong>de</strong><br />
mol<strong>de</strong>arse siguiendo el contorno <strong>de</strong> cualquier tipo <strong>de</strong> superficie. Cuando<br />
seca, se endurece, por lo cual se pue<strong>de</strong> aserrar, cortar o lijar y utilizarse a<br />
temperaturas hasta 1800ºF (982ºC).<br />
Formas envueltas en malla KAOOWOL®<br />
Las formas envueltas en malla <strong>Kaowool</strong> se fabrican envolviendo la manta<br />
<strong>de</strong> fibra cerámica con una malla <strong>de</strong> acero inoxidable para prolongar su<br />
durabilidad. Estos productos están disponibles en sellos redondos, mantas<br />
copetudas o cualquier diseño a pedido <strong>de</strong>l cliente.<br />
Mantas KAOOWOL® con respaldo <strong>de</strong> lámina<br />
metálica<br />
Las mantas KAOOWOL® con respaldo <strong>de</strong> lámina metálica, sea <strong>de</strong> aluminio<br />
o <strong>de</strong> acero inoxidable según la aplicación, pue<strong>de</strong>n fabricarse a partir <strong>de</strong><br />
cualquier tipo <strong>de</strong> manta <strong>de</strong> fibra cerámica Thermal Ceramics®. Las mantas<br />
con respaldo <strong>de</strong> lámina metálica proporcionan una barrera impermeable<br />
al paso <strong>de</strong>l vapor en un revestimiento compuesto para hornos.<br />
Estera Saffil® <strong>de</strong> alúmina LD<br />
La esfera <strong>de</strong> alúmina LD es un producto inorgánico <strong>de</strong> alto rendimiento y<br />
gran pureza, en forma flexible y resiliente hecha <strong>de</strong> fibra ha sido<br />
cuidadosamente controlado para proporcionar gran eficiencia con bajo<br />
contenido <strong>de</strong> granalla para <strong>de</strong>jar más fibra utilizable. Las fibras <strong>de</strong> alúmina<br />
Saffil ofrecen mejor po<strong>de</strong>r refractario y resiliencia que otra fibras<br />
cerámicas, <strong>de</strong>bido a su estructura micro cristalina y estabilizadores <strong>de</strong> fase<br />
cristalina, lo que elimina la <strong>de</strong>svitrificación termina. También presentan<br />
mejor resistencia al ataque químico.<br />
La esfera <strong>de</strong> alúmina LD Saffil® se utiliza para fabricar los módulos <strong>de</strong><br />
<strong>Kaowool</strong> 3000 (Saffil®), consistentes en bloques <strong>de</strong> 12" x 12" (305mmx<br />
305mm) <strong>de</strong> una fibra <strong>de</strong> espesor pre<strong>de</strong>terminado.<br />
<strong>Productos</strong> <strong>de</strong> fibra cerámica <strong>Superwool</strong>® <strong>Kaowool</strong>® Page 13
FIBRA a GRANEL<br />
Thermal Ceramics ofrece un surtido completo <strong>de</strong> fibras a granel, cada una<br />
<strong>de</strong> las cuales tiene su propia combinación exclusiva <strong>de</strong> propieda<strong>de</strong>s. Estos<br />
productos se elaboran variando la composición, la longitud <strong>de</strong> la fibra, la<br />
<strong>de</strong>nsidad <strong>de</strong> compresión. El contenido <strong>de</strong> fibra, el diámetro <strong>de</strong> la fibra y la<br />
lubricidad para servir a una amplia variedad <strong>de</strong> aplicaciones. Es un<br />
producto excelente para rellenar vacíos a medida que van ocurriendo en<br />
las aplicaciones <strong>de</strong> hornos refractarios corrientes. Granel A también está<br />
disponible en varieda<strong>de</strong>s sintéticas (Granel A <strong>de</strong> gran pureza y Granel<br />
2600).<br />
GRANEL C<br />
Granel C KAOOWOL® es una fibra cerámica a granel no lubricada a base<br />
<strong>de</strong> caolín. Es producida a partir revestimiento KAOOWOL® picado para<br />
proporcionar una longitud <strong>de</strong> fibra constante y un bajo contenido <strong>de</strong><br />
material inyectado. Granel C<br />
es una materia prima <strong>de</strong><br />
gran calidad formada<br />
por vacio.<br />
GRANEL D<br />
Granel D KAOOWOL® es<br />
una fibra cerámica a<br />
granel no lubricada <strong>de</strong><br />
alta calidad a base <strong>de</strong><br />
caolín con un contenido<br />
más elevado <strong>de</strong> fibra y<br />
una fibra más larga.<br />
Granel D tiene una límite<br />
<strong>de</strong> utilización hasta<br />
2300ºF(1260ºC).<br />
www.byronruizg.com<br />
Refractarios Nacionales, S.A.<br />
Refractarios Centro América, S.A.<br />
GRANEL A<br />
Granel A KAOOWOL®, es un producto lubricado a base <strong>de</strong> caolín que<br />
ofrece menor manejabilidad y menor <strong>de</strong>nsidad <strong>de</strong> compresión. Es un<br />
producto excelente para rellenar vacíos a medida que van ocurriendo en<br />
las aplicaciones <strong>de</strong> hornos refractarios corrientes. Granel "A" también esta<br />
disponible en varieda<strong>de</strong>s sintéticas (Granel "A" <strong>de</strong> gran pureza y Granel<br />
2600).<br />
GRANEL Alúmina Saffil®<br />
La fibra a granel <strong>de</strong> alúmina Saffil® es <strong>de</strong> gran pureza térmicamente<br />
estable <strong>de</strong>sarrollada para aplicaciones hasta 3000ºF(1649ºC). Un proceso<br />
<strong>de</strong> fabricación especial que garantiza el control preciso <strong>de</strong>l tamaño <strong>de</strong> la<br />
fibra y ausencia <strong>de</strong> granalla (gránulos). Las fibras Saffil® ofrecen mejor<br />
rendimiento en comparación con las fibras cerámicas gracias a su<br />
estructura micro cristalina y contenido muy elevado <strong>de</strong> alúmina (96%).<br />
<strong>Productos</strong> <strong>de</strong> fibra cerámica <strong>Superwool</strong>® <strong>Kaowool</strong>® Page 14<br />
www.byronruizg.com
www.byronruizg.com<br />
PAPEL KAOWOOL®<br />
Refractarios Nacionales, S.A.<br />
Refractarios Centro América, S.A.<br />
Los productos <strong>de</strong> papel y Rollboard KAOWOOL® son producidos a partir<br />
<strong>de</strong> fibras cerámicas KAOWOOL® o fibras <strong>de</strong> alúmina Saffil® y aglutinantes<br />
orgánicos.<br />
Todos los productos <strong>de</strong> papel KAOWOOL® o fibras <strong>de</strong> alúmina Saffil® y<br />
aglutinantes orgánicos.<br />
Todos los productos <strong>de</strong> papel KAOWOOL® tienen una buena estabilidad<br />
química con resistencia al ataque a la mayoría <strong>de</strong> los productos químicos,<br />
salvo los ácidos hidrofluòricos y fosfóricos como también a los álcalis<br />
fuertes.<br />
Para mayor seguridad, se <strong>de</strong>be evitar la entrada <strong>de</strong> aires a temperaturas<br />
elevadas. El papel Ultrafelt® KAOWOOL® es totalmente inorgánico. Este<br />
papel es recomendado para aplicaciones que exigen la ausencia <strong>de</strong><br />
<strong>de</strong>sprendimiento <strong>de</strong> gases.<br />
ROLLBOARD<br />
KAOWOOL® Rollboard es producto con las mismas máquinas<br />
convencionales usadas para fabricar papel, combinando las fibras<br />
cerámicas KAOWOOL® y los aglutinantes orgánicos para producir una<br />
forma cerámica <strong>de</strong>lgada y flexible. El KAOWOOL® Rollboard es reconocido<br />
por sus excepcionales características <strong>de</strong> manipulación, sus valores<br />
aislantes elevados a temperaturas altas y su capacidad <strong>de</strong> <strong>de</strong>sempeñarse<br />
bien como empaquetaduras o juntas.<br />
PAPEL<br />
Igualmente fabricado en las máquinas convencionales <strong>de</strong> fabricación <strong>de</strong><br />
papel. Fácil <strong>de</strong> manipular, el papel KAOWOOL® pue<strong>de</strong> ser troquelado<br />
según las especificaciones <strong>de</strong>l cliente en una variedad <strong>de</strong> formas y<br />
tamaños, incluyendo empaquetaduras <strong>de</strong> fibra.<br />
PAPEL Ultrafet®<br />
El papel KAOWOOL® Ultrafelt® es el producto <strong>de</strong> papel KAOWOOL® más<br />
reciente. Este papel es único en su clase por ser totalmente inorgánicos,<br />
por lo tanto no sufre pérdidas <strong>de</strong> peso o resistencia cuando está expuesto<br />
a altas temperaturas.<br />
<strong>Productos</strong> <strong>de</strong> fibra cerámica <strong>Superwool</strong>® <strong>Kaowool</strong>® Page 15<br />
www.byronruizg.com
FIREMASTER KAOWOOL®<br />
Thermal Ceramics® ofrece una gama <strong>de</strong> productos que son <strong>de</strong>dicados al<br />
mercado <strong>de</strong> la lucha contra incendios y son fabricados y suministrados por<br />
Thermal Ceramics® bajo el nombre comercial <strong>de</strong> FireMaster®. Estos<br />
productos económicos son <strong>de</strong>sarrollados para cumplir con las necesida<strong>de</strong>s<br />
<strong>de</strong> la industria para materiales <strong>de</strong> gran calidad, fiables <strong>de</strong> protección<br />
efectiva contra incendio.<br />
Los productos FireMater® tienen que ser fabricados según tolerancias<br />
estrictas y controles <strong>de</strong> calidad muy extremos por las normas <strong>de</strong><br />
laboratorios nacionales.<br />
Estos procedimientos aseguran que las propieda<strong>de</strong>s excepcionales <strong>de</strong><br />
cada producto FireMaster® se mantengan para todas las aplicaciones <strong>de</strong><br />
protección <strong>de</strong> vida. Por lo tanto los productos FireMaster® son una<br />
adición excepcional a la familia <strong>de</strong> productos KAOWOOL®.<br />
Los sistemas <strong>de</strong> productos FireMaster® están concebidos para proteger en<br />
las condiciones <strong>de</strong> incendio más severas. A<strong>de</strong>más <strong>de</strong> los sistemas<br />
<strong>de</strong>scritos más abajo, también hay conductos para grasa y tabiques<br />
murales disponibles.<br />
www.byronruizg.com<br />
Refractarios Nacionales, S.A.<br />
Refractarios Centro América, S.A.<br />
<strong>Productos</strong> <strong>de</strong> fibra cerámica <strong>Superwool</strong>® <strong>Kaowool</strong>® Page 16<br />
www.byronruizg.com
www.byronruizg.com<br />
Refractarios Nacionales, S.A.<br />
Refractarios Centro Amèrica, S.A.<br />
<strong>Productos</strong> <strong>de</strong> fibra cerámica <strong>Superwool</strong>® <strong>Kaowool</strong>® Page 17<br />
www.byronruizg.com
