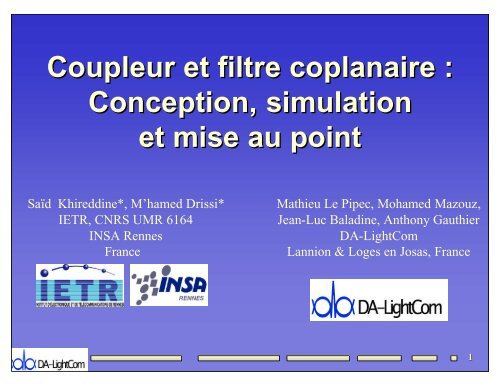

<strong>Coupleur</strong> <strong>et</strong> <strong>filtre</strong> <strong>coplanaire</strong> :<br />
<strong>Conception</strong>, <strong>simulation</strong><br />
Saïd Khireddine*, M’hamed Drissi*<br />
IETR, CNRS UMR 6164<br />
INSA Rennes<br />
France<br />
<strong>et</strong> mise au point<br />
Mathieu Le Pipec, Mohamed Mazouz,<br />
Jean-Luc Baladine, Anthony Gauthier<br />
DA-LightCom<br />
Lannion & Loges en Josas, France<br />
1
1. <strong>Coupleur</strong> Hybride <strong>coplanaire</strong><br />
2. Filtres de Bessel-Thomson<br />
Bessel Thomson<br />
3. Conclusion<br />
PLAN<br />
[contexte, structure, <strong>simulation</strong>, mesure]<br />
[contexte, structure, <strong>simulation</strong>, mesure]<br />
2
<strong>Coupleur</strong> Hybride <strong>coplanaire</strong> (1/10)<br />
Contexte d’utilisation :<br />
� Transformation du signal NRZ en signal RZ de manière optique<br />
3
Choix de la structure :<br />
<strong>Coupleur</strong> Hybride <strong>coplanaire</strong> (2/10)<br />
� Le déphaseur sera réalisé à l’aide d’un coupleur en quadrature<br />
(3 dB, 90 °) chargé par des diodes varactors.<br />
Caractéristiques du déphaseur :<br />
� Bande de fréquence de fonctionnement : 19 à 23 GHz<br />
� Déphasage de 360° commandable en tension<br />
� Tension de commande : 0 < Vcom < 5 V<br />
4
<strong>Coupleur</strong> Hybride <strong>coplanaire</strong> (3/10)<br />
Réalisation de la structure :<br />
5
<strong>Coupleur</strong> Hybride <strong>coplanaire</strong> (4/10)<br />
� Réalisation d’un coupleur hybride en technologie <strong>coplanaire</strong>,<br />
afin de ne pas utiliser de transition microruban - <strong>coplanaire</strong>.<br />
6
<strong>Coupleur</strong> Hybride <strong>coplanaire</strong> (5/10)<br />
Schéma de la structure :<br />
7
<strong>Coupleur</strong> Hybride <strong>coplanaire</strong> (6/10)<br />
Maillage de la structure :<br />
� Maillage automatique par HFSS 9, Freq = 26 GHz<br />
8
Propagation des champs :<br />
<strong>Coupleur</strong> Hybride <strong>coplanaire</strong> (7/10)<br />
� Champ électrique, Freq = 26 GHz<br />
9
<strong>Coupleur</strong> Hybride <strong>coplanaire</strong> (8/10)<br />
Schéma de mesures du coupleur:<br />
� Plusieurs topologies ont été designées pour réaliser les<br />
différents tests :<br />
Isolation<br />
Voie couplée Voie directe<br />
10
<strong>Coupleur</strong> Hybride <strong>coplanaire</strong> (9/10)<br />
Simulation <strong>et</strong> mesures de l’isolation:<br />
dB<br />
0<br />
-2<br />
-4<br />
-6<br />
-8<br />
-10<br />
-12<br />
-14<br />
-16<br />
-18<br />
-20<br />
19 20 21 22 23<br />
Fréquences GHz<br />
Simulation<br />
Mesure<br />
isolation_mesure<br />
isolation_simu<br />
11
<strong>Coupleur</strong> Hybride <strong>coplanaire</strong> (10/10)<br />
Simulation <strong>et</strong> mesures de la voie directe <strong>et</strong> de la voie couplée:<br />
dB<br />
00<br />
19 19 20 20 21 22 22 23 23<br />
-2<br />
-2<br />
-4<br />
-6<br />
-8<br />
-10<br />
-10<br />
-12<br />
-4<br />
-6<br />
-8<br />
-12<br />
-14<br />
couplage<br />
directe directe_simu<br />
couplage_simu<br />
Fréquences GHz<br />
Simulation<br />
Mesure<br />
Mesure<br />
Simulation<br />
12
Applications Filtre<br />
Filtres Bessel-Thomson Bessel Thomson (1/12)<br />
Filtres Chebyshev <strong>et</strong> Elliptique :<br />
� Forte atténuation, ondulations<br />
(BP ou BA)<br />
� Un temps de groupe variable<br />
� Facile à réaliser<br />
Filtres Bessel :<br />
� Atténuations faible, pas<br />
d’ondulations (BP ou BA)<br />
� Filtre à phase linéaire : temps de<br />
groupe plat<br />
� Irréalisable sauf en technologie<br />
<strong>coplanaire</strong><br />
Laser Modulateur Optique<br />
Data<br />
Driver Large Bande<br />
Tension Vpp<br />
Signal<br />
Filtre Amplificateur<br />
13
Filtres Bessel-Thomson<br />
Bessel Thomson (2/12)<br />
Technologie <strong>coplanaire</strong> :<br />
� La montée en fréquence (faible dispersion, faible pertes), 19GHz,<br />
25GHz <strong>et</strong> 40GHz.<br />
� Adaptée pour le montage en surface (diodes, pas besoin de via)<br />
� Adaptation <strong>et</strong> transition à d’autre ligne : fente, stripline<br />
Approche :<br />
� Approche circuit, basée sur les éléments équivalents (eff<strong>et</strong> de<br />
bondings, fente,…)<br />
� Approche EM, génération de modèles à base de <strong>simulation</strong> EM<br />
utilisant HFSS (utilisation des stubs circuits ouvert)<br />
14
Filtres Bessel-Thomson<br />
Bessel Thomson (3/12)<br />
Structure initiale (<strong>filtre</strong> D) :<br />
15
Filtres Bessel-Thomson<br />
Bessel Thomson (4/12)<br />
Structure initiale (<strong>filtre</strong> E) :<br />
16
L’approche neuronale :<br />
Données<br />
d’Apprentissage<br />
(<strong>simulation</strong><br />
(<strong>simulation</strong><br />
EM<br />
EM<br />
)<br />
)<br />
Phase d’Apprentissage<br />
Filtres Bessel-Thomson<br />
Bessel Thomson (5/12)<br />
Réseau<br />
De De Neurone<br />
Artificiel<br />
Phase de test<br />
Données<br />
de de Test Test<br />
( <strong>simulation</strong> EM )<br />
( <strong>simulation</strong> EM )<br />
Phase d’utilisation<br />
Simulation<br />
Modélisation<br />
Optimisation<br />
Utilisé Utilisé pour pour<br />
la la conception<br />
des des circuits<br />
Avec HFSS V9 on peut utiliser des<br />
variables pour avoir les bonnes<br />
variations<br />
17
L’approche neuronale :<br />
dB 0<br />
-5<br />
-10<br />
-15<br />
-20<br />
-25<br />
-30<br />
-35<br />
-40<br />
Filtres Bessel-Thomson<br />
Bessel Thomson (6/12)<br />
� Validation des modèles des discontinuités <strong>coplanaire</strong><br />
� Exactitude des résultats de comparaison entre la <strong>simulation</strong> EM <strong>et</strong><br />
les modèles ANN<br />
S11 HFSS<br />
S21 HFSS<br />
S11 ANN<br />
S21 ANN<br />
-45<br />
10 15 20 25 30<br />
Fréquences GHz<br />
Tg 70<br />
(Ps) HFSS<br />
60<br />
ANN<br />
50<br />
40<br />
30<br />
20<br />
10<br />
0<br />
10 15 20 25<br />
Fréquences GHz<br />
18
Maillage de la structure :<br />
Tétraèdres p<strong>et</strong>its<br />
Filtres Bessel-Thomson<br />
Bessel Thomson (7/12)<br />
Tétraèdres grand<br />
Maillage automatique<br />
19
Filtres Bessel-Thomson<br />
Bessel Thomson (8/12)<br />
Distribution du champs électrique (structure D) :<br />
Fréquence = 14GHz<br />
Fréquence = 24GHz<br />
20
Filtres Bessel-Thomson<br />
Bessel Thomson (9/12)<br />
Résultats de mesures de la structure D:<br />
� Bon accord entre la <strong>simulation</strong> EM (HFSS) <strong>et</strong> la mesure<br />
� La variation du temps de groupe est due essentiellement :<br />
� Eff<strong>et</strong> du plan de masse durant la mesure<br />
� Calibration large bande présente des variations<br />
21
Filtres Bessel-Thomson<br />
Bessel Thomson (10/12)<br />
Maillage de la structure :<br />
Tétraèdres p<strong>et</strong>its<br />
Tétraèdres grand<br />
Maillage automatique<br />
22
Filtres Bessel-Thomson<br />
Bessel Thomson (11/12)<br />
Distribution du champs électrique (structure E):<br />
Fréquence = 14GHz<br />
Fréquence = 24GHz<br />
23
Filtres Bessel-Thomson<br />
Bessel Thomson (12/12)<br />
Résultats de mesures de la structure E:<br />
� Bon accord entre la <strong>simulation</strong> EM (HFSS) <strong>et</strong> la mesure<br />
� La variation du temps de groupe est due essentiellement :<br />
� Eff<strong>et</strong> du plan de masse durant la mesure<br />
� Calibration large bande présente des variations<br />
24
Conclusion<br />
Les structures étudiées sont en technologie <strong>coplanaire</strong> car cela<br />
présente des avantages irréalisables dans une autre technologie.<br />
La <strong>simulation</strong> EM utilisant HFSS perm<strong>et</strong> d’optimiser des circuits<br />
passifs complexes avec une bonne confiance dans les résultats (prise<br />
en compte des eff<strong>et</strong>s de boîtier, des fils de bondings, …)<br />
Le maillage automatique perm<strong>et</strong> d’optimiser le rapport exactitude de<br />
<strong>simulation</strong> / temps de calcul.<br />
L’approche neuronale perm<strong>et</strong> un gain de temps important par des<br />
interpolations des modèles de discontinuités.<br />
Il y a une bonne concordance entre les résultats de <strong>simulation</strong>s <strong>et</strong> les<br />
mesures.<br />
