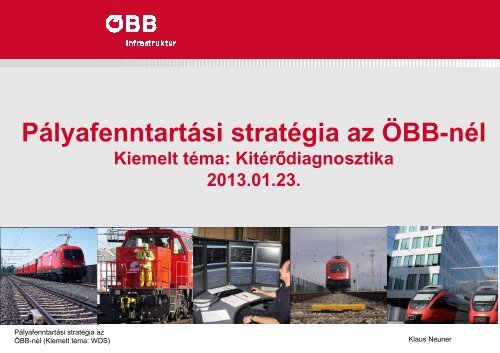

Pályafenntartási stratégia az <strong>ÖBB</strong>-nél<br />
Kiemelt téma: Kitérődiagnosztika<br />
2013.01.23.<br />
Pályafenntartási stratégia az<br />
<strong>ÖBB</strong>-nél (Kiemelt téma: <strong>WDS</strong>)<br />
Klaus Neuner
Az előőőőadás tartalma<br />
1) Általános információk az <strong>ÖBB</strong> infrastruktúráról<br />
2) Pályafenntartási stratégia az <strong>ÖBB</strong>-nél<br />
3) Kitérődiagnosztika alkalmazásának bevezetése<br />
4) Tájékoztató adatok a piaci bevezetésről / Tapasztalatok / További lépések<br />
Pályafenntartási stratégia az<br />
<strong>ÖBB</strong>-nél (Kiemelt téma: <strong>WDS</strong>)<br />
Klaus Neuner
Üzleti területek<br />
Pályafenntartási stratégia az<br />
<strong>ÖBB</strong>-nél (Kiemelt téma: <strong>WDS</strong>)<br />
Részesedés/<br />
leányvállalatok<br />
Vállalati<br />
ágazatok<br />
Üzemeltetés<br />
Pályahasználat<br />
Pályafenntartás<br />
Rendezés<br />
<strong>ÖBB</strong> Infrastruktúra Rt<br />
Vállalati ágazat Átfogó projektvezetés<br />
Energiaellátás<br />
- <strong>ÖBB</strong>-TEL GmbH<br />
- IKT GmbH<br />
- MUNGOS GmbH<br />
- Üzemvezetés<br />
- Üzemtervezés<br />
- IT/CIO<br />
- Személyzet<br />
Pénzügy<br />
Berendezés/infrastruktúra<br />
fejlesztés<br />
Központi<br />
értékelésmenedzsment<br />
Integrált<br />
pályamenedzsment<br />
Kontrolling/számlázás<br />
- IMMO GmbH<br />
- NSE GmbH<br />
- WWG GmbH (30%)<br />
- ARCC GmbH<br />
- REQ GmbH<br />
- Kommunkiáció & vevőszolgálat<br />
- Vállalatfejlesztés<br />
- Vállalati jog<br />
- Menedzsment Assurance szerviz<br />
Projektmenedzsment<br />
Új építés és fejlesztés<br />
Unterinntal<br />
Mérnöki szolgáltatás<br />
- BBT SE<br />
Bezserzés(Szállítás)<br />
Klaus Neuner
Pályafenntartási stratégia az<br />
<strong>ÖBB</strong>-nél (Kiemelt téma: <strong>WDS</strong>)<br />
Építéstechnika<br />
Műszaki integrációs központ<br />
Szabványok<br />
LCM<br />
UM<br />
Méréstechnika<br />
NGM<br />
Gépészet<br />
LS- E - TK Technik<br />
OB UB/GT KI HB/HT UT MA ET LS / BFZ TK<br />
OB Felépítmény UB/GT Alépítmény KI Konstruktív mérnöki építészet HB/HAT Magasépítészet UT Környezetvédelemi technika MA Gépi berendezések ET Energiaellátás<br />
LS/BFZ vezérlő és biztósítóberendezés TK Telekommunikáció UM Környezetvédelem LCM Life Cycle Menedzsment NGM Természeti veszélyek menedzsment<br />
Klaus Neuner
Infrastruktúra adatok<br />
Pálya: 4.800 km (ebből 3.300 km villamosított)<br />
Állomások: 1.100<br />
Ahol tolatást is végeznek: 100<br />
Pályafelügyeleti központok: 5<br />
Kitérők: 15.000<br />
Jelzők: 28.000<br />
Hidak: 5.800<br />
Alagutak: 220<br />
Útátjárók: 4.000<br />
Vízerőmű: 10<br />
Energia-átalakító állomások: 5<br />
Vontatási áram hálózat: 1.900 (110kV) / 60 (55kV)<br />
Pályafenntartási stratégia az<br />
<strong>ÖBB</strong>-nél (Kiemelt téma: <strong>WDS</strong>)<br />
Klaus Neuner
Infrastruktúra adatok<br />
Járatszám: 2.351.000<br />
Vonatkilométer: 144.000.000<br />
Közlekedési vállalatok: 28<br />
Pályafenntartási stratégia az<br />
<strong>ÖBB</strong>-nél (Kiemelt téma: <strong>WDS</strong>)<br />
Klaus Neuner
Az előőőőadás tartalma<br />
1) Általános információ az <strong>ÖBB</strong> infrastruktúráról<br />
2) Pályafenntartási stratégia az <strong>ÖBB</strong>-nél<br />
3) Kitérődiagnosztika alkalmazásának bevezetése<br />
4) Tájékoztató adatok a piaci bevezetésről / Tapasztalatok / További lépések<br />
Pályafenntartási stratégia az<br />
<strong>ÖBB</strong>-nél (Kiemelt téma: <strong>WDS</strong>)<br />
Klaus Neuner
Pályafenntartási stratégia<br />
Fő projekt: Pályafelügyeleti központok létesítése<br />
- A teljes vonalhálózat pályafelügyeletének<br />
központosítása<br />
- Új, komplex technológiai megoldások<br />
- Új kihívások a fenntartásban<br />
Pályafenntartási stratégia az<br />
<strong>ÖBB</strong>-nél (Kiemelt téma: <strong>WDS</strong>)<br />
Klaus Neuner
Pályafenntartási stratégia az<br />
<strong>ÖBB</strong>-nél (Kiemelt téma: <strong>WDS</strong>)<br />
Klaus Neuner
Pályafenntartási stratégia az<br />
<strong>ÖBB</strong>-nél (Kiemelt téma: <strong>WDS</strong>)<br />
Klaus Neuner
Pályafenntartási stratégia<br />
- Eszközfelügyelet<br />
Vezérlőterem / útátjárók / energiaellátás / telekommunikáció<br />
- Zavarkezelés<br />
Megelőző / beavatkozó / azonnali beavatkozó<br />
- Adatkezelés / Jelentések kezelése<br />
Alapfeltétel a rendszer további fejlesztéséhez<br />
Alapfeltétel a folyamatok optimalizálásához<br />
- Kapcsolattartás<br />
Pályafenntartási stratégia az<br />
<strong>ÖBB</strong>-nél (Kiemelt téma: <strong>WDS</strong>)<br />
Forgalomirányítás és karbantartás között<br />
Zavar / vészhelyzet esetén<br />
Klaus Neuner
Pályafenntartási stratégia az<br />
<strong>ÖBB</strong>-nél (Kiemelt téma: <strong>WDS</strong>)<br />
Klaus Neuner
Pályafenntartási stratégia az<br />
<strong>ÖBB</strong>-nél (Kiemelt téma: <strong>WDS</strong>)<br />
Klaus Neuner
Az előőőőadás tartalma<br />
1) Általános információ az <strong>ÖBB</strong> infrastruktúráról<br />
2) Pályafenntartási stratégia az <strong>ÖBB</strong>-nél<br />
3) Kitérődiagnosztika alkalmazásának bevezetése<br />
4) Tájékoztató adatok a piaci bevezetésről / Tapasztalatok / További lépések<br />
Pályafenntartási stratégia az<br />
<strong>ÖBB</strong>-nél (Kiemelt téma: <strong>WDS</strong>)<br />
Klaus Neuner
Elvárások a kitérőőőődiagnosztikával szemben<br />
- Legyen része egy átfogó karbantartási stratégiának<br />
- Kitérőproblémák megelőző jelzése<br />
- Integrálás a zavarkezelési menedzsmentbe<br />
- Karbantartási folyamatok felülvizsgálata<br />
- Hibás elemek felismerése<br />
- Pálya rendelkezésre állásának növelése<br />
- Karbantartási ráfordítások csökkentése<br />
- Pozitív megtérülés<br />
Pályafenntartási stratégia az<br />
<strong>ÖBB</strong>-nél (Kiemelt téma: <strong>WDS</strong>)<br />
Klaus Neuner
Kitérőőőődiagnosztika próbatelepítése<br />
- Próbatelepítés<br />
Brixlegg: 20 Kitérőn<br />
St.Veit: 87 Kitérőn<br />
Jenbach: 20 Kitérőn<br />
Kundl: 20 Kitérőn<br />
- Feladatok<br />
Próbatelepítés feltételeinek meghatározása<br />
Célok meghatározása<br />
Próba időtartama<br />
Adatgyűjtés (Dátum, Idő, Időjárási körülmények, Zavarok<br />
száma, megelőző jelzések száma)<br />
Próbaüzemi tapasztalatok kiértékelése<br />
Pályafenntartási stratégia az<br />
<strong>ÖBB</strong>-nél (Kiemelt téma: <strong>WDS</strong>)<br />
Klaus Neuner
Kitérőőőődiagnosztika próbatelepítése<br />
- Műszaki alkalmasság meghatározása<br />
Egyszerű kezelhetőség<br />
Rendszer rendelkezésre állása<br />
Követelmény specifikáció létrehozása<br />
A megelőzés lehetőségének kiértékelése<br />
A „Teljes” és „Light” verziók közti különbségek értékelése<br />
A karbantartás(minőség) ellenőrizhetősége<br />
Integrálhatóság a zavar-elhárítási menedzsmentbe<br />
- Javaslattétel a vezetőség felé<br />
Gazdaságossági számítás<br />
Pályafenntartási stratégia az<br />
<strong>ÖBB</strong>-nél (Kiemelt téma: <strong>WDS</strong>)<br />
Klaus Neuner
Próbatelepítés kiértékelésének eredménye<br />
Megelőző jelzések: 75%<br />
Hibás riasztások: 3<br />
Bővíthetőség „Teljes” verzióra: igen<br />
Integrálhatóság a zavarelhárítás menedzsmentbe: igen<br />
Alkalmazhatóság minden típusú hatóműre: igen<br />
Szolgáltatott információk minősége: nagyon jó<br />
Statisztika modulok: nagyon jó<br />
A karbantartás(minőség) ellenőrizhetősége : nagyon jó<br />
Gazdaságosság: adott<br />
Pályafenntartási stratégia az<br />
<strong>ÖBB</strong>-nél (Kiemelt téma: <strong>WDS</strong>)<br />
Klaus Neuner
Az előőőőadás tartalma<br />
1) Általános információ az <strong>ÖBB</strong> infrastruktúráról<br />
2) Pályafenntartási stratégia az <strong>ÖBB</strong>-nél<br />
3) Kitérődiagnosztika alkalmazásának bevezetése<br />
4) Tájékoztató adatok a piaci bevezetésről / Tapasztalatok / További lépések<br />
Pályafenntartási stratégia az<br />
<strong>ÖBB</strong>-nél (Kiemelt téma: <strong>WDS</strong>)<br />
Klaus Neuner
Tájékoztató adatok a piaci bevezetésrőőőől<br />
Próbaüzem kezdete: 2005<br />
Beszerzési eljárás: 2006 - 2008<br />
Bevezetés terjedelme: 4000 Kitérő (4 Fővonalon)<br />
Bevezetés kezdete: 2008<br />
Befejezés: 2013<br />
Jelenlegi kiépítettség: 3000 Kitérő<br />
Felügyelt kitérők: 2500 Kitérő<br />
Pályafenntartási stratégia az<br />
<strong>ÖBB</strong>-nél (Kiemelt téma: <strong>WDS</strong>)<br />
Klaus Neuner
Pályafenntartási stratégia az<br />
<strong>ÖBB</strong>-nél (Kiemelt téma: <strong>WDS</strong>)<br />
Klaus Neuner
Tapasztalatok<br />
A bevezetés során szerzett pozitív tapasztalatok<br />
- A <strong>WDS</strong> * teljesíti a műszaki elvárásokat<br />
- A <strong>WDS</strong> * rendszer része lett a karbantartási stratégiának<br />
* <strong>WDS</strong> (Weichen Diagnose System) Kitérődiagnosztika rendszer<br />
Pályafenntartási stratégia az<br />
<strong>ÖBB</strong>-nél (Kiemelt téma: <strong>WDS</strong>)<br />
Klaus Neuner
Tapasztalatok<br />
-Hibák csökkenése 36%<br />
-500 Kitérő<br />
-Minden zavar figyelembe<br />
vételével<br />
Pályafenntartási stratégia az<br />
<strong>ÖBB</strong>-nél (Kiemelt téma: <strong>WDS</strong>)<br />
Klaus Neuner
Tapasztalatok<br />
A bevezetés során szerzett negatív tapasztalatok<br />
- Hatáskörök és beavatkozási stratégiák régiónkként eltérőek<br />
- Erőforrás problémák<br />
- Problémák a vágányzárak ütemezésével<br />
Pályafenntartási stratégia az<br />
<strong>ÖBB</strong>-nél (Kiemelt téma: <strong>WDS</strong>)<br />
Klaus Neuner
További lépések<br />
- A központi felügyelet megvalósítása<br />
- Oktatások tartása<br />
Háttérismeret<br />
Elfogadtatás<br />
- Erőforrások rendelkezésre bocsátása<br />
Személyzet<br />
Finanszírozás<br />
Vágányzárak biztosítása<br />
Pályafenntartási stratégia az<br />
<strong>ÖBB</strong>-nél (Kiemelt téma: <strong>WDS</strong>)<br />
Klaus Neuner
Köszönöm a megtisztelő figyelmet!<br />
