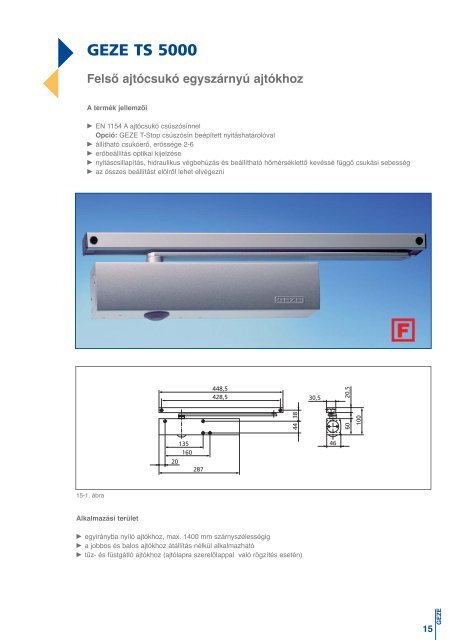

<strong>GEZE</strong> <strong>TS</strong> <strong>5000</strong><br />
Felső ajtócsukó egyszárnyú ajtókhoz<br />
A termék jellemzői<br />
EN 1154 A ajtócsukó csúszósínnel<br />
Opció: <strong>GEZE</strong> T-Stop csúszósín beépített nyitáshatárolóval<br />
állítható csukóerő, erőssége 2-6<br />
erőbeállítás optikai kijelzése<br />
nyitáscsillapítás, hidraulikus végbehúzás és beállítható hőmérséklettő kevéssé függő csukási sebesség<br />
az összes beállítást elölről lehet elvégezni<br />
448,5<br />
428,5<br />
30,5<br />
44 38<br />
60<br />
20,5<br />
100<br />
135<br />
160<br />
20<br />
287<br />
46<br />
15-1. ábra<br />
Alkalmazási terület<br />
egyirányba nyíló ajtókhoz, max. 1400 mm szárnyszélességig<br />
a jobbos és balos ajtókhoz átállítás nélkül alkalmazható<br />
tűz- és füstgátló ajtókhoz (ajtólapra szerelőlappal való rögzítés esetén)<br />
15<br />
<strong>GEZE</strong>
Kiírási szöveg<br />
<strong>GEZE</strong> <strong>TS</strong> <strong>5000</strong> felső ajtócsukó<br />
füst- és tűzgátló ajtókra való szereléshez,<br />
az EN 1154 A szerint, 2-6 erősség, csúszósínnel,<br />
elölről állítható csukóerő, csukási sebesség,<br />
nyitáscsillapítás és végbehúzás,<br />
erőbeállítás optikai kijelzése,<br />
normál szerelés az ajtólapra / a pánt felőli oldalra,<br />
vagy szerelés tokra a pánttal ellentétes oldalra,<br />
szerelőlappal<br />
A csúszósín másik változata:<br />
( ) T-Stop beépített nyitáshatárolóval ellátott<br />
csúszósín<br />
Felületképzés:<br />
( ) ezüst színű<br />
( ) sötét bronz<br />
( ) fehér<br />
( ) RAL ...<br />
Alapkivitel / az egységcsomag tartalma<br />
<strong>GEZE</strong> <strong>TS</strong> <strong>5000</strong> ajtócsukó, szerelési anyaggal és<br />
fúrósablonnal (szerelőlap nélkül). Szükséges hozzá:<br />
csúszósín karral.<br />
Különleges kivitel:<br />
<strong>GEZE</strong> <strong>TS</strong> <strong>5000</strong> mechanikus rögzítőelemmel<br />
(tűz- és füstgátló ajtókon nem megengedett)<br />
A rögzítőelemnek a megfelelő csúszósínbe való<br />
beépítése fokozatmentes ajtórögzítést tesz lehetővé<br />
80° 130° között.<br />
A rögzítés tartóereje állítható, így a rögzítést ki is<br />
lehet kapcsolni.<br />
Különleges kivitel: <strong>GEZE</strong> <strong>TS</strong> <strong>5000</strong> S<br />
elölről állítható csukáskésleltetés<br />
<strong>GEZE</strong> <strong>TS</strong> <strong>5000</strong><br />
<strong>GEZE</strong><br />
16
15<br />
33<br />
33<br />
65 ±1<br />
42 ±0,5<br />
38 ±1<br />
110<br />
16 ±0,2<br />
5<br />
44 ±0,1<br />
A metszet<br />
B metszet<br />
17-1. ábra<br />
Szerelés ajtólapra / pánt felőli<br />
oldalon alapkivitelű<br />
csúszósínnel<br />
Példa a <strong>GEZE</strong> <strong>TS</strong> <strong>5000</strong><br />
szerelésére, lásd a 17-1. ábrát<br />
A metszet =<br />
szerelés szerelőlappal<br />
B metszet =<br />
szerelés szerelőlap nélkül<br />
(Németországban a tűz- és<br />
füstgátló ajtókon nem<br />
megengedett)<br />
17-2. ábra<br />
16 35<br />
30<br />
20<br />
RE<br />
7<br />
LI<br />
BANDSEITE pántoldal<br />
32<br />
45<br />
160<br />
135<br />
160<br />
100<br />
205<br />
287<br />
428,5 ±0,2<br />
44 8<br />
DIN EN 1154<br />
<strong>TS</strong> 4000/<strong>5000</strong><br />
16 9<br />
68<br />
428,5 ±0,2<br />
R4,5<br />
40 10<br />
(60)<br />
Szerelés szerelőlappal<br />
65 ±1<br />
16 ±0,2<br />
16 ±0,2<br />
65 ±1<br />
Szerelőlap:<br />
5 mm vastag, lyukkép a DIN<br />
EN 1154 1. melléklet szerint,<br />
olyan ajtókhoz amelyekre a csukó<br />
rögzítése közvetlenül nem<br />
lehetséges, lásd a 17-2. ábrát<br />
Szerelési méretek:<br />
balos ajtó, lásd a 17-3. ábrát<br />
jobbos ajtó, lásd a 17-4. ábrát<br />
Közvetlen szerelés<br />
(tűz- és füstgátló ajtókon csak<br />
akkor megengedett, ha az ajtó<br />
alkalmassági engedélye<br />
rendelkezésre áll)<br />
Szerelési méretek:<br />
balos ajtó, lásd a 17-5. ábrát<br />
jobbos ajtó, lásd a 17-6. ábrát<br />
42 ±0,5<br />
120–1<br />
15<br />
120 ±1<br />
142 ±1 160 ±0,2<br />
130<br />
balos<br />
428,5–0,2<br />
38–1<br />
135–0,2<br />
160–0,2<br />
M5 menetes<br />
lyuk<br />
balos<br />
M5 menetes<br />
lyuk<br />
17-3. ábra 17-4. ábra<br />
44–0,1<br />
44 ±0,1<br />
M5 menetes<br />
lyuk<br />
160 ±0,2<br />
jobbos<br />
428,5 ±0,2 120 ±1<br />
38 ±1<br />
135 ±0,2<br />
160 ±0,2<br />
M5 menetes<br />
lyuk<br />
jobbos<br />
15<br />
42 ±0,5<br />
120 ±1<br />
142 ±1<br />
130<br />
17-5. ábra 17-6. ábra<br />
17<br />
<strong>GEZE</strong>
Szerelés tokra/a pánttal<br />
ellentétes oldalra<br />
(a nyitáscsillapítás nem hatékony)<br />
Példa a <strong>GEZE</strong> <strong>TS</strong> <strong>5000</strong> szerelésére,<br />
lásd a 18-1. ábrát<br />
A metszet =<br />
szerelés szerelőlappal<br />
(a szerelőlap méreteit<br />
lásd a 17-2. ábrát)<br />
B metszet =<br />
szerelés szerelőlap nélkül<br />
(Németországban a tűz- és<br />
füstgátló ajtókon nem<br />
megengedett)<br />
18-1. ábra<br />
110<br />
65±1<br />
42 ±0,5<br />
16 ±0,2<br />
max.15<br />
5<br />
38±1<br />
15<br />
44 ±0,2<br />
A metszet B metszet<br />
max.15<br />
Szerelés szerelőlappal<br />
142 ±1 160 ±0,2<br />
160 ±0,2 142 ±1<br />
Szerelési méretek:<br />
jobbos ajtó, lásd a 18-2. ábrát<br />
balos ajtó, lásd a 18-3. ábrát<br />
120 428 ±0,2<br />
428,5 ±0,2<br />
120<br />
Közvetlen szerelés<br />
(tűz- és füstgátló ajtókon csak<br />
akkor megengedett, ha az<br />
ajtó alkalmassági igazolása<br />
rendelkezésre áll)<br />
jobbos<br />
balos<br />
Szerelési méretek:<br />
jobbos ajtó, lásd a 18-4. ábrát<br />
balos ajtó, lásd a 18-5. ábrát<br />
18-2. ábra 18-3. ábra<br />
160 ±0,2<br />
160 ±0,2<br />
130 ±1<br />
135 ±0,2<br />
135 ±0,2 130 ±1<br />
Figyelem!<br />
120 428,5 ±0,2<br />
428,5 ±0,2<br />
120<br />
Az ajtó maximális nyitási szögét<br />
az ütközővel kell korlátozni!<br />
A <strong>TS</strong> <strong>5000</strong> esetén az ütköző<br />
helyett a beépített<br />
nyitáshatárolóval ellátott<br />
<strong>GEZE</strong> T-Stop csúszósín is<br />
alkalmazható.<br />
jobbos<br />
18-4. ábra 18-5. ábra<br />
balos<br />
<strong>GEZE</strong><br />
18
5<br />
65<br />
7<br />
13<br />
110<br />
52±1<br />
19-1. ábra<br />
Szerelés keskeny tokra<br />
Példa a <strong>GEZE</strong> <strong>TS</strong> <strong>5000</strong><br />
szerelésére, lásd a 19-1. ábrát<br />
13<br />
10<br />
448,5 ±0,2<br />
428,5 ±0,2<br />
30<br />
Szerelőlap ajtócsukóhoz,<br />
lásd a 17-2. ábrát<br />
7<br />
M5<br />
5,5<br />
10,4<br />
90° süllyesztve<br />
A keskeny tokra való szereléshez<br />
a csúszósínhez szerelőlap is<br />
megrendelhető,<br />
lásd a 19-2. ábrát<br />
19-2. ábra<br />
Szerelési méretek<br />
balos ajtó, lásd a 19-3. ábrát<br />
jobbos ajtó, lásd a 19-4. ábrát<br />
120<br />
16 ±0,2<br />
428,5 ±0,2<br />
428,5 ±0,2 120<br />
16 ±0,2<br />
142 ±1<br />
160 ±0,2<br />
42 ±0,5<br />
52 ±1<br />
52 ±1<br />
42 ±0,5<br />
160 ±0,2 142 ±1<br />
M5 menetes lyuk<br />
M5 menetes lyuk<br />
balos<br />
balos<br />
19-3. ábra 19-4. ábra<br />
19<br />
<strong>GEZE</strong>
<strong>GEZE</strong> <strong>TS</strong> <strong>5000</strong> – rendelési információk<br />
Megnevezés Felületképzés Cikkszám<br />
<strong>GEZE</strong> <strong>TS</strong> <strong>5000</strong>, 2-6 erősség ezüst színű 027333<br />
ajtócsukó csúszósín és kar nélkül sötét bronz 027334<br />
fehér RAL 9016 027335<br />
RAL szín 027336<br />
Csúszósín karral ezüst színű 068221<br />
sötét bronz 068222<br />
fehér RAL 9016 015695<br />
réz színű 067985<br />
rozsdamentes acél színű 2) 014945<br />
RAL szín 000773<br />
Csúszósín karral, magasság utánállítása ± 2 mm ezüst színű 115191<br />
RAL szín 115192<br />
Mechanikus rögzítőelem 1) 071924<br />
Mechanikus nyitáscsillapítás 069780<br />
<strong>GEZE</strong> <strong>TS</strong> <strong>5000</strong> S, 2-6 erősség ezüst színű 027338<br />
ajtócsukó állítható csukáskésleltetéssel sötét bronz 027340<br />
csúszósín és kar nélkül fehér RAL 9016 027343<br />
RAL szín 027345<br />
Szerelési anyagok<br />
Szerelőlap olyan ajtókra, ezüst színű 049185<br />
amelyekre a csukó rögzítése közvetlenül nem lehetséges sötét bronz 052351<br />
fehér RAL 9016 068627<br />
horganyzott acél 057956<br />
RAL szín 029176<br />
Szerelőlemez és ellendarab nélkül, keret nélküli üvegajtókhoz ezüst színű 007923<br />
sötét bronz 007924<br />
fehér RAL 9016 007925<br />
RAL szín 007926<br />
Szorítóprofil keret nélküli üvegajtókhoz ezüst színű 057126<br />
sötét bronz 057127<br />
fehér RAL 9016 009491<br />
RAL szín 009494<br />
Fúrósablon 053134<br />
Szerelőlap csúszósínhez horganyzott acél 001512<br />
Tartozékok<br />
Takarólemez az ajtólapra szereléskor használható) ezüst színű 067724<br />
sötét bronz 067725<br />
fehér RAL 9016 067726<br />
polírozott réz 072696<br />
RAL szín 000756<br />
1)<br />
Alkalmazása tűz- és füstgátló ajtókon nem megengedett.<br />
2)<br />
A rozsdamentes acél színű kivitel csak száraz helyiségekben alkalmazható.<br />
