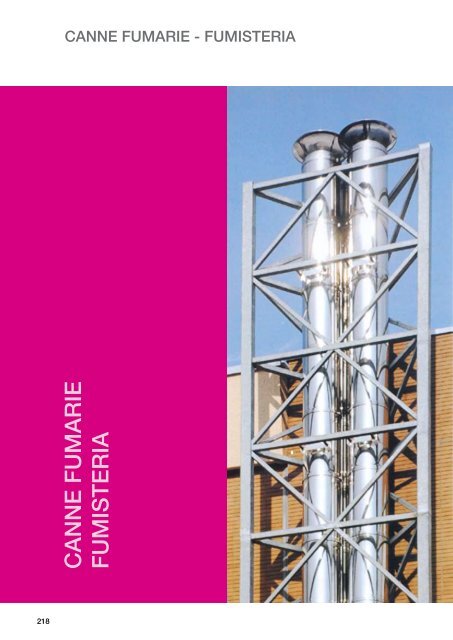

CANNE FUMARIE FUMISTERIA - Termica Line Srl

218
CANNE FUMARIE - FUMISTERIA
CANNE FUMARIE
FUMISTERIA

Riscaldamento
Multistrato
Rame
Raccorderia
Isolamento
Radiatori
Arredobagno
Idraulica
Rubinetteria
Docce
Scarichi
Polietilene
Pompe
sommerse
Gas
Canne fumarie
Fumisteria
Regolazione
termostati
ugelli
Materiali
di consumo
Scaffalatura
Contenitori
magazzino
Solare
Condizionamento
Ricambi
219

220
CANNE FUMARIE - FUMISTERIA
Monoparete bianco Ral 9010
per caldaie a condensazione
Caratteristiche tecnico costruttive di serie
Diametri di serie PP flessibile 60 80 100 110 125
Spessore prodotto flessibile 1,2 1,3 1,5 1,5 1,5
Designazione del tubo flessibile T120 P1 O W 2 O30 I E L0
Diametri di serie PPs rigido 60 80 100 125 160 200
Spessore prodotto rigido 2,0 2,0 2,4 2,7 3,2 4,0
Designazione del tubo rigido T120 P1 O W 2 O10 I C L/L0
Tipologia materiale PP per tubo flessibile e PPs autoestinguente per tubo rigido
Tenuta alle pressioni Con guarnizione in EPDM
Giunti A bicchiere, con predisposizione per guarnizioni.
Innesto maschio/femmina da 50 mm
Campo d’impiego Fumi in pressione e depressione condensati
Combustibli idonei Gas e gasolio - SOLO PER CALDAIE A CONDENSAzIONE
Temperatura di esercizio Funzionamento continuo fino a 120° ad umido
in pressione con guarnizione in EPDM
Attenzione: non usare con temperature superiori a 120°.
Da conservare ed installare al riparo dei raggi del sole.
Norme di riferimento: UNI 11071 - EN 14471
Tubo flessibile in rotolo da 50mt
CODICE DESCRIZIONE CONFEZIONE mt EURO / mt
06000501 Ø 80 50 14,68
06000502 Ø 100 50 27,45
06000504 Ø 125 50 50,17
Modulo lineare rigido
mm 250
mm 500
mm 1000
mm 2000
CODICE DESCRIZIONE EURO
06000511 Ø 80 9,25
06000512 Ø 100 13,66
06000513 Ø 125 19,17
CODICE DESCRIZIONE EURO
06000521 Ø 80 12,11
06000522 Ø 100 18,25
06000523 Ø 125 27,71
CODICE DESCRIZIONE EURO
06000531 Ø 80 16,78
06000532 Ø 100 32,04
06000533 Ø 125 55,42
CODICE DESCRIZIONE EURO
06000541 Ø 80 29,00
06000542 Ø 100 54,89
06000543 Ø 125 80,90

CANNE FUMARIE - FUMISTERIA
Monoparete bianco Ral 9010
per caldaie a condensazione
Curva 45°
CODICE DESCRIZIONE EURO
06000551 Ø 80 10,26
06000552 Ø 100 14,60
06000553 Ø 125 22,98
Curva 90°
CODICE DESCRIZIONE EURO
06000561 Ø 80 10,31
06000562 Ø 100 15,37
06000563 Ø 125 33,03
Tee 90° semplice
CODICE DESCRIZIONE EURO
06000571 Ø 80 22,02
06000572 Ø 100 49,34
06000573 Ø 125 65,31
Tee 90° ridotto
CODICE DESCRIZIONE EURO
06000581 Ø 100 - 80 28,16
06000582 Ø 125 - 100 58,70
06000583 Ø 160 - 125 100,29
Tappo di scarico
CODICE DESCRIZIONE EURO
06000591 Ø 80 13,53
06000592 Ø 100 18,44
06000593 Ø 125 51,24
Riscaldamento
Multistrato
Rame
Raccorderia
Isolamento
Radiatori
Arredobagno
Idraulica
Rubinetteria
Docce
Scarichi
Polietilene
Pompe
sommerse
Gas
Canne fumarie
Fumisteria
Regolazione
termostati
ugelli
Materiali
di consumo
Scaffalatura
Contenitori
magazzino
Solare
Condizionamento
Ricambi
221

222
CANNE FUMARIE - FUMISTERIA
Monoparete bianco Ral 9010
per caldaie a condensazione
Modulo prelievo fumi
CODICE DESCRIZIONE EURO
06000601 Ø 80 24,16
06000602 Ø 100 26,79
06000603 Ø 125 33,62
Base di partenza
CODICE DESCRIZIONE EURO
06000611 Ø 80 27,97
06000612 Ø 100 32,17
06000613 Ø 125 72,73
Aumento di sezione
Attenzione la femmina si trova nel diametro maggiore
CODICE DESCRIZIONE EURO
06000624 Ø 100/80 38,36
06000626 Ø 125/80 58,70
06000627 Ø 125/100 58,70
Tappo cieco
CODICE DESCRIZIONE EURO
06000651 Ø 80 13,53
06000652 Ø 100 18,44
06000653 Ø 125 60,44
Collare di centraggio
CODICE DESCRIZIONE EURO
06000661 Ø 80 6,16
06000662 Ø 100 9,06
06000663 Ø 125 10,37

CANNE FUMARIE - FUMISTERIA
Tubo in alluminio verniciato bianco Ø 80
Scheda tecnica
Denominazione Sistema scarico fumi SDOPPIATO AL
Designazione EN 1856-1 T200 - H1 - W - Vm - L13100-060 (prodotti estrusi)
Designazione EN 1856-1 T200 - H1 - W - Vm - L10150-060 (prodotti pressofusi)
Designazione EN 1856-2 T200 - H1 - W - Vm - L13100-020 (prodotti estrusi)
Designazione EN 1856-2 T200 - H1 - W - Vm - L10150-020 (prodotti pressofusi)
Diametro normale (mm) 60 80 100
Peso al metro ca. (kg/m) 0,502 0,670 1,007
Norma di riferimento EN1856-1 EN1856-2
Temperatura di esercizio
- regime continuo 200° C (T200) 200° C (T200)
- regime intermittente 250° C 250° C
Temperatura minima -40° C -40° C
Pressione di funz. 5000 Pa (H1) 5000 Pa (H1)
Funzion. con fumi umidi SI (W) SI (W)
Resistenza alla corrosione SI (Vm) SI (Vm)
Materiale EN-AVV-6060 (L13) EN-AVV-4047A (L10)
Spessore minimo 1 mm (L 13100) 1,5 mm (L 10150)
Resistenza all’incendio NO NO
Distanza da materiali infamm. 60 cm (060) 20 cm (020)
Combustibili ammessi Metano, GPL, Biogas, altri combustibili gassosi
Prolunga MF SP 10/10
CODICE DESCRIZIONE EURO
06000230 250 mm 8,51
06000231 500 mm 12,50
06000232 1000 mm 16,88
06000233 1500 mm 25,91
06000234 2000 mm 33,58
Manicotto FF
CODICE EURO
06000260 15,09
Manicotto - fascetta FF con gancio
CODICE EURO
06000265 12,07
Maggioratore 80F - 60M
CODICE EURO
06000045 20,90
Riscaldamento
Multistrato
Rame
Raccorderia
Isolamento
Radiatori
Arredobagno
Idraulica
Rubinetteria
Docce
Scarichi
Polietilene
Pompe
sommerse
Gas
Canne fumarie
Fumisteria
Regolazione
termostati
ugelli
Materiali
di consumo
Scaffalatura
Contenitori
magazzino
Solare
Condizionamento
Ricambi
223

224
CANNE FUMARIE - FUMISTERIA
Tubo in alluminio verniciato bianco Ø 80
Curva 90° MF
CODICE EURO
06000200 11,35
Curva 90° FF
CODICE EURO
06000205 15,30
Curva 45° MF
CODICE EURO
06000210 11,35
Curva 45° FF
CODICE EURO
06000215 15,30
Curva 90° MF largo raggio
CODICE EURO
06000220 21,87
Curva 90° FF largo raggio
CODICE EURO
06000225 24,86

CANNE FUMARIE - FUMISTERIA
Tubo in alluminio verniciato bianco Ø 80
Tee 90°
CODICE EURO/MT
06000275 30,16
Separatore di condense orizzontale/verticale
CODICE EURO
06000270 30,94
Tappo raccogli condensa
CODICE EURO
06000280 24,91
Rosone coprimuro
CODICE EURO
06000285 6,11
Griglia di aspirazione/antintrusione
CODICE EURO
06000290 7,60
Griglia di aspirazione/antintrusione con cappello
parapioggia
CODICE EURO
06000295 11,19
Riscaldamento
Multistrato
Rame
Raccorderia
Isolamento
Radiatori
Arredobagno
Idraulica
Rubinetteria
Docce
Scarichi
Polietilene
Pompe
sommerse
Gas
Canne fumarie
Fumisteria
Regolazione
termostati
ugelli
Materiali
di consumo
Scaffalatura
Contenitori
magazzino
Solare
Condizionamento
Ricambi
225

226
CANNE FUMARIE - FUMISTERIA
Tubo in alluminio verniciato bianco Ø 80
Griglia di scarico
CODICE EURO
06000300 10,33
Cappello cinese
CODICE EURO
06000305 22,81
Camino coibentato in rame Ø 80 int. - Ø 100 est.
CODICE EURO
06000315 279,13
Tegola in piombo per camini (tetti piani ed inclinati)
CODICE EURO
06000320 100,58
Fascetta murale
CODICE EURO
06000325 6,72
Vite analisi 1/4 gas
CODICE EURO
06000330 6,15

CANNE FUMARIE - FUMISTERIA
Tubo camino per stufe a pellets Nerone
Caratteristiche tecnico costruttive di serie
Diametri di serie 80 100 120
Spessore prodotto 1,2 mm
Tipologia materiale ACCIAIO
Designazione
del prodotto
Modulo lineare H 1500 utile 1450
CODICE DESCRIZIONE EURO
06001010 Ø 80 57,94
06001011 Ø 100 72,65
06001012 Ø 120 /
Modulo lineare H 1000 utile 950
Modulo lineare H 500 utile 450
Modulo lineare H 250 utile 200
T160 P1 D Vm L01120 O200 con guarnizione siliconica
T300 P1 D Vm L01120 O400 con guarnizione viton
Tenuta meccanica Con fascetta di bloccaggio fornita separatamente
Tenuta alle pressioni Con guarnizione siliconica inserita
Giunti A bicchiere, con predisposizione per guarnizioni.
Innesto marchio / femmina da 50 mm
Campo d’impiego Fumi in pressione e depressione secchi
Combustibili idonei Pellets con funzionamento in pressione
Temperatura di esercizio Funzionamento continuo a 160° a secco in pressione con
guarnizioni siliconiche. Funzionamento a secco in pressione,
con guarnizione viton fino a 300°
Monoparete acciaio 12/10, verniciato nero termoresistente, guarnizioni
incluse nel prezzo
CODICE DESCRIZIONE EURO
06001020 Ø 80 34,99
06001021 Ø 100 44,96
06001022 Ø 120 58,63
CODICE DESCRIZIONE EURO
06001030 Ø 80 27,69
06001031 Ø 100 35,81
06001032 Ø 120 44,61
CODICE DESCRIZIONE EURO
06001000 Ø 80 23,41
06001001 Ø 100 29,43
06001002 Ø 120 31,98
Riscaldamento
Multistrato
Rame
Raccorderia
Isolamento
Radiatori
Arredobagno
Idraulica
Rubinetteria
Docce
Scarichi
Polietilene
Pompe
sommerse
Gas
Canne fumarie
Fumisteria
Regolazione
termostati
ugelli
Materiali
di consumo
Scaffalatura
Contenitori
magazzino
Solare
Condizionamento
Ricambi
227

228
CANNE FUMARIE - FUMISTERIA
Tubo camino per stufe a pellets Nerone
Curva a 45° 2 settori
CODICE DESCRIZIONE EURO
06001040 Ø 80 38,93
06001041 Ø 100 46,81
06001042 Ø 120 51,56
Curva a 90° 3 settori
CODICE DESCRIZIONE EURO
06001060 Ø 80 41,25
06001061 Ø 100 54,11
06001062 Ø 120 61,30
Doppio bicchiere F
CODICE DESCRIZIONE EURO
06001050 Ø 80 24,91
06001051 Ø 100 25,72
06001052 Ø 120 36,85
Raccordo a T 90° con tappo
CODICE DESCRIZIONE EURO
06001080 Ø 80 55,74
06001081 Ø 100 71,61
06001082 Ø 120 166,51
Rosone copriforo
CODICE DESCRIZIONE EURO
06001130 Ø 80 13,91
06001131 Ø 100 15,64
06001132 Ø 120 33,95
Staffa a muro con gancio
CODICE DESCRIZIONE EURO
06001090 Ø 80 23,41
06001091 Ø 100 23,41
06001092 Ø 120 43,92

CANNE FUMARIE - FUMISTERIA
Tubo camino monoparete Eurostar
Caratteristiche tecnico costruttive di serie
Diametri di serie 80 100 120 130 140 150 160 180 200 220 250 300 (su rich. fino a Ø 700)
Spessore prodotto 0,5 mm (a richiesta spessore 0,8 mm)
Tipologia materiale EUROSTAR INOx AISI 316 L finitura BA
Designazione del
prodotto AISI 316
T160 P1 W V2 L50050 O 30 con guarnizione inserita
T600 N1 D V2 L50050 G 600 senza guarnizione
Tenuta meccanica Con fascetta di bloccaggio fornita separatamente
Tenuta
alle pressioni
Con guarnizione siliconica inserita fino al diametro 160,
dal diametro 180 al 300 fornibile separatamente
Giunti A bicchiere, con predisposizione per guarnizioni.
Innesto maschio / femmina da 50 mm
Campo d’impiego Fumi in pressione e depressione condensati e secchi
Combustibili idonei Gas e Gasolio con funzionamento in pressione, tutti gli altri combustibili
con funzionamento in depressione
Temperatura
di esercizio
Funzionamento continuo a 160° ad umido in pressione con guarnizioni
siliconiche. Funzionamento a secco in depressione, senza guarnizioni
siliconiche, fino ad un massimo di 600°.
Attenzione non usare con temperature superiori a 180°.
Con guarnizione siliconica inserita fino a ø 160.
Prodotto marcato CE.
In conformità a direttiva CEE /89/106, norma UNI EN 1856/1, UNI
EN 1856/2
Modulo lineare H 1000 utile 950
CODICE DESCRIZIONE EURO
06002020 Ø 80 27,35
06002021 Ø 100 33,49
06002022 Ø 120 39,51
06002023 Ø 130 42,53
06002024 Ø 140 45,65
06002025 Ø 150 48,78
06002026 Ø 160 52,03
06002027 Ø 180 55,50
06002028 Ø 200 61,18
06002029 Ø 220 67,09
06002030 Ø 250 76,36
06002031 Ø 300 93,97
Modulo lineare H 500 utile 450
CODICE DESCRIZIONE EURO
06002040 Ø 80 20,86
06002041 Ø 100 25,38
06002042 Ø 120 29,66
06002043 Ø 130 31,87
06002044 Ø 140 34,30
06002045 Ø 150 36,62
06002046 Ø 160 39,05
06002047 Ø 180 39,86
06002048 Ø 200 43,80
06002049 Ø 220 47,97
06002050 Ø 250 55,16
06002051 Ø 300 67,44
Riscaldamento
Multistrato
Rame
Raccorderia
Isolamento
Radiatori
Arredobagno
Idraulica
Rubinetteria
Docce
Scarichi
Polietilene
Pompe
sommerse
Gas
Canne fumarie
Fumisteria
Regolazione
termostati
ugelli
Materiali
di consumo
Scaffalatura
Contenitori
magazzino
Solare
Condizionamento
Ricambi
229

230
CANNE FUMARIE - FUMISTERIA
Tubo camino monoparete Eurostar
Modulo lineare H 250 utile 200
CODICE DESCRIZIONE EURO
06002060 Ø 80 13,67
06002061 Ø 100 16,57
06002062 Ø 120 19,12
06002063 Ø 130 20,39
06002064 Ø 140 22,02
06002065 Ø 150 23,41
06002066 Ø 160 25,03
06002067 Ø 180 23,99
06002068 Ø 200 26,07
06002069 Ø 220 28,51
06002070 Ø 250 33,37
06002071 Ø 300 39,63
Modulo lineare H 2000 utile 1950
CODICE DESCRIZIONE EURO
06002010 Ø 80 69,06
06002011 Ø 100 80,88
06002012 Ø 120 96,41
06002013 Ø 130 103,71
Modulo lineare H 3000 utile 2950
CODICE DESCRIZIONE EURO
06002000 Ø 80 103,48
06002001 Ø 100 121,21
06002002 Ø 120 131,87
06002003 Ø 130 150,99
Modulo telescopico
CODICE DESCRIZIONE EURO
06002080 Ø 80 35,34
06002081 Ø 100 42,87
06002082 Ø 120 49,71
06002083 Ø 130 52,95
06002084 Ø 140 57,13
06002085 Ø 150 60,72
06002086 Ø 160 64,89
06002087 Ø 180 63,62
06002088 Ø 200 69,64
06002089 Ø 220 75,78
06002090 Ø 250 87,14
06002091 Ø 300 104,06

CANNE FUMARIE - FUMISTERIA
Tubo camino monoparete Eurostar
Base di partenza con scarico condensa
CODICE DESCRIZIONE EURO
06002100 Ø 80 66,74
06002101 Ø 100 71,26
06002102 Ø 120 75,55
06002103 Ø 130 78,33
06002104 Ø 140 81,11
06002105 Ø 150 83,78
06002106 Ø 160 87,49
06002107 Ø 180 87,60
06002108 Ø 200 101,16
06002109 Ø 220 110,43
06002110 Ø 250 119,58
06002111 Ø 300 134,88
Doppio bicchiere femmina
CODICE DESCRIZIONE EURO
06002120 Ø 80 14,72
06002121 Ø 100 18,31
06002122 Ø 120 21,21
06002123 Ø 130 22,48
06002124 Ø 140 24,45
06002125 Ø 150 26,07
06002126 Ø 160 28,39
06002127 Ø 180 22,71
06002128 Ø 200 24,57
06002129 Ø 220 26,77
06002130 Ø 250 31,29
06002131 Ø 300 38,12
Curva a 45°
CODICE DESCRIZIONE EURO
06002140 Ø 80 21,44
06002141 Ø 100 22,83
06002142 Ø 120 24,57
06002143 Ø 130 25,61
06002144 Ø 140 28,85
06002145 Ø 150 30,01
06002146 Ø 160 32,10
06002147 Ø 180 34,65
06002148 Ø 200 37,08
06002149 Ø 220 40,21
06002150 Ø 250 48,67
06002151 Ø 300 63,04
Riscaldamento
Multistrato
Rame
Raccorderia
Isolamento
Radiatori
Arredobagno
Idraulica
Rubinetteria
Docce
Scarichi
Polietilene
Pompe
sommerse
Gas
Canne fumarie
Fumisteria
Regolazione
termostati
ugelli
Materiali
di consumo
Scaffalatura
Contenitori
magazzino
Solare
Condizionamento
Ricambi
231

232
CANNE FUMARIE - FUMISTERIA
Tubo camino monoparete Eurostar
Curva a 90°
CODICE DESCRIZIONE EURO
06002160 Ø 80 28,74
06002161 Ø 100 31,98
06002162 Ø 120 38,70
06002163 Ø 130 40,44
06002164 Ø 140 43,11
06002165 Ø 150 44,73
06002166 Ø 160 46,47
06002167 Ø 180 52,38
06002168 Ø 200 54,58
06002169 Ø 220 67,32
06002170 Ø 250 81,23
06002171 Ø 300 91,31
Curva girevole
CODICE DESCRIZIONE EURO
06002180 Ø 80 49,02
06002181 Ø 100 52,03
06002182 Ø 120 58,86
06002183 Ø 130 63,15
06002184 Ø 140 68,37
06002185 Ø 150 71,61
06002186 Ø 160 74,28
06002187 Ø 180 70,45
06002188 Ø 200 77,06
06002189 Ø 220 113,67
06002190 Ø 250 129,78
06002191 Ø 300 159,10

CANNE FUMARIE - FUMISTERIA
Tubo camino monoparete Eurostar
Raccordo T 90°
CODICE DESCRIZIONE EURO
06002200 Ø 80 49,13
06002201 Ø 100 55,27
06002202 Ø 120 60,49
06002203 Ø 130 63,38
06002204 Ø 140 66,51
06002205 Ø 150 69,41
06002206 Ø 160 72,54
06002207 Ø 180 75,55
06002208 Ø 200 80,53
06002209 Ø 220 86,10
06002210 Ø 250 88,88
06002211 Ø 300 105,45
Raccordo a T 90° ridotto a Ø 80
CODICE DESCRIZIONE EURO
06002220 Ø 100-80 37,66
06002221 Ø 120-80 43,57
06002222 Ø 130-80 46,00
06002223 Ø 140-80 48,67
06002224 Ø 150-80 51,10
06002225 Ø 160-80 53,77
06002226 Ø 180-80 53,07
06002227 Ø 200-80 56,66
06002228 Ø 220-80 60,72
06002229 Ø 250-80 73,93
06002230 Ø 300-80 84,24
Raccordo a T 135°
CODICE DESCRIZIONE EURO
06002240 Ø 80 97,34
06002241 Ø 100 113,67
06002242 Ø 120 114,02
06002243 Ø 130 118,08
06002244 Ø 140 119,24
06002245 Ø 150 131,17
06002246 Ø 160 141,60
06002247 Ø 180 144,50
06002248 Ø 200 158,17
06002249 Ø 220 169,87
06002250 Ø 250 204,06
06002251 Ø 300 228,62
Riscaldamento
Multistrato
Rame
Raccorderia
Isolamento
Radiatori
Arredobagno
Idraulica
Rubinetteria
Docce
Scarichi
Polietilene
Pompe
sommerse
Gas
Canne fumarie
Fumisteria
Regolazione
termostati
ugelli
Materiali
di consumo
Scaffalatura
Contenitori
magazzino
Solare
Condizionamento
Ricambi
233

234
CANNE FUMARIE - FUMISTERIA
Tubo camino monoparete Eurostar
Modulo di ispezione
CODICE DESCRIZIONE EURO
06002270 Ø 80 60,26
06002271 Ø 100 65,35
06002272 Ø 120 72,77
06002273 Ø 130 79,14
06002274 Ø 140 82,97
06002275 Ø 150 86,67
06002276 Ø 160 95,37
06002277 Ø 180 117,27
06002278 Ø 200 127,00
06002279 Ø 220 156,78
06002280 Ø 250 168,83
06002281 Ø 300 184,82
Modulo raccolta incombusti
CODICE DESCRIZIONE EURO
06002290 Ø 120 102,67
06002291 Ø 130 106,95
06002292 Ø 140 106,95
06002293 Ø 150 108,23
06002294 Ø 160 110,78
06002295 Ø 180 120,97
06002296 Ø 200 125,26
06002297 Ø 220 127,00
06002298 Ø 250 132,91
06002299 Ø 300 149,83
Modulo prelievo fumi e temperatura
CODICE DESCRIZIONE EURO
06002320 Ø 80 112,05
06002321 Ø 100 118,08
06002322 Ø 120 123,75
06002323 Ø 130 126,65
06002324 Ø 140 129,90
06002325 Ø 150 133,02
06002326 Ø 160 136,38
06002327 Ø 180 137,54
06002328 Ø 200 142,76
06002329 Ø 220 148,20
06002330 Ø 250 157,82
06002331 Ø 300 174,04

CANNE FUMARIE - FUMISTERIA
Tubo camino monoparete Eurostar
Tappo con scarico
CODICE DESCRIZIONE EURO
06002350 Ø 80 25,26
06002351 Ø 100 27,58
06002352 Ø 120 29,78
06002353 Ø 130 30,82
06002354 Ø 140 32,33
06002355 Ø 150 33,72
06002356 Ø 160 35,46
06002357 Ø 180 38,24
06002358 Ø 200 40,44
06002359 Ø 220 46,93
06002360 Ø 250 52,95
06002361 Ø 300 60,37
Tappo con maniglia
CODICE DESCRIZIONE EURO
06002370 Ø 80 24,68
06002371 Ø 100 27,00
06002372 Ø 120 29,20
06002373 Ø 130 30,48
06002374 Ø 140 31,98
06002375 Ø 150 33,37
06002376 Ø 160 34,99
06002377 Ø 180 38,01
06002378 Ø 200 40,21
06002379 Ø 220 46,70
06002380 Ø 250 52,95
06002381 Ø 300 60,37
Riscaldamento
Multistrato
Rame
Raccorderia
Isolamento
Radiatori
Arredobagno
Idraulica
Rubinetteria
Docce
Scarichi
Polietilene
Pompe
sommerse
Gas
Canne fumarie
Fumisteria
Regolazione
termostati
ugelli
Materiali
di consumo
Scaffalatura
Contenitori
magazzino
Solare
Condizionamento
Ricambi
235

236
CANNE FUMARIE - FUMISTERIA
Tubo camino monoparete Eurostar
Supporto murale
CODICE DESCRIZIONE EURO
06002390 Ø 80 91,31
06002391 Ø 100 102,20
06002392 Ø 120 112,75
06002393 Ø 130 120,16
06002394 Ø 140 126,88
06002395 Ø 150 132,21
06002396 Ø 160 139,17
06002397 Ø 180 146,70
06002398 Ø 200 158,17
06002399 Ø 220 173,35
06002400 Ø 250 201,51
06002401 Ø 300 238,12
Supporto a solaio
CODICE DESCRIZIONE EURO
06002410 Ø 80 43,80
06002411 Ø 100 50,06
06002412 Ø 120 56,78
06002413 Ø 130 60,02
06002414 Ø 140 60,26
06002415 Ø 150 63,38
06002416 Ø 160 65,01
06002417 Ø 180 65,93
06002418 Ø 200 71,73
06002419 Ø 220 78,33
06002420 Ø 250 90,15
06002421 Ø 300 109,62
Staffa a muro regolabile da 5 a 7 mm
CODICE DESCRIZIONE EURO
06002430 Ø 80 19,47
06002431 Ø 100 21,78
06002432 Ø 120 22,71
06002433 Ø 130 23,41
06002434 Ø 140 27,35
06002435 Ø 150 29,55
06002436 Ø 160 31,63
06002437 Ø 180 33,37
06002438 Ø 200 38,47
06002439 Ø 220 39,86
06002440 Ø 250 41,72
06002441 Ø 300 45,42

CANNE FUMARIE - FUMISTERIA
Tubo camino monoparete Eurostar
Collari con tassello
CODICE DESCRIZIONE EURO
06002450 Ø 80 11,59
06002451 Ø 100 11,94
06002452 Ø 120 12,28
06002453 Ø 130 12,63
06002454 Ø 140 13,21
06002455 Ø 150 13,21
06002456 Ø 160 14,02
06002457 Ø 180 17,15
06002458 Ø 200 18,66
Fascetta di bloccaggio
CODICE DESCRIZIONE EURO
06002470 Ø 80 4,29
06002471 Ø 100 4,40
06002472 Ø 120 4,52
06002473 Ø 130 4,64
06002474 Ø 140 4,75
06002475 Ø 150 4,87
06002476 Ø 160 4,87
06002477 Ø 180 4,98
06002478 Ø 200 4,98
06002479 Ø 220 5,33
06002480 Ø 250 5,68
06002481 Ø 300 6,14
Collare di centraggio
CODICE DESCRIZIONE EURO
06002490 Ø 80 27,00
06002491 Ø 100 27,00
06002492 Ø 120 27,00
06002493 Ø 130 27,00
06002494 Ø 140 27,00
06002495 Ø 150 27,00
06002496 Ø 160 31,52
06002497 Ø 180 31,52
06002498 Ø 200 31,52
06002499 Ø 220 31,52
06002500 Ø 250 31,52
06002501 Ø 300 45,31
Riscaldamento
Multistrato
Rame
Raccorderia
Isolamento
Radiatori
Arredobagno
Idraulica
Rubinetteria
Docce
Scarichi
Polietilene
Pompe
sommerse
Gas
Canne fumarie
Fumisteria
Regolazione
termostati
ugelli
Materiali
di consumo
Scaffalatura
Contenitori
magazzino
Solare
Condizionamento
Ricambi
237

238
CANNE FUMARIE - FUMISTERIA
Tubo camino monoparete Eurostar
Fascetta per cavi tiranti
CODICE DESCRIZIONE EURO
06002510 Ø 80 16,92
06002511 Ø 100 16,92
06002512 Ø 120 18,66
06002513 Ø 130 18,66
06002514 Ø 140 18,66
06002515 Ø 150 21,09
06002516 Ø 160 21,09
06002517 Ø 180 27,00
06002518 Ø 200 27,00
06002519 Ø 220 29,66
06002520 Ø 250 29,66
06002521 Ø 300 33,72
Piastra terminale
CODICE DESCRIZIONE EURO
06002530 Ø 80 56,32
06002531 Ø 100 59,21
06002532 Ø 120 61,88
06002533 Ø 130 61,88
06002534 Ø 140 64,66
06002535 Ø 150 66,05
06002536 Ø 160 67,44
06002537 Ø 180 70,34
06002538 Ø 200 73,00
06002539 Ø 220 75,90
06002540 Ø 250 80,88
06002541 Ø 300 139,75
Guarnizione siliconica
CODICE DESCRIZIONE EURO
06002550 Ø 80 1,62
06002551 Ø 100 2,43
06002552 Ø 120 3,01
06002553 Ø 130 3,13
06002554 Ø 140 3,71
06002555 Ø 150 3,94
06002556 Ø 160 4,75
06002557 Ø 180 6,03
06002558 Ø 200 7,30
06002559 Ø 220 9,04
06002560 Ø 250 10,66
06002561 Ø 300 12,40

CANNE FUMARIE - FUMISTERIA
Tubo camino monoparete Eurostar
Sportello per nicchia
CODICE DESCRIZIONE EURO
06002570 Ø 113-190 26,60
06002571 Ø 200-290 53,21
06002572 Ø 330-330 59,14
Riduzioni deflussate
Femmina piccola maschio grande
CODICE DESCRIZIONE EURO
06002600 Ø 300 x … 120,97
06002601 Ø 250 x … 97,80
06002602 Ø 220 x … 88,88
06002603 Ø 200 x … 74,51
06002604 Ø 180 x … 68,02
06002605 Ø 160 x … 59,68
06002606 Ø 150 x … 55,16
06002607 Ø 140 x … 53,53
06002608 Ø 130 x … 50,17
06002609 Ø 120 x … 46,58
06002610 Ø 100 x … 41,60
Aumenti di sezioni
Femmina grande / maschio piccolo
CODICE DESCRIZIONE EURO
06002580 Ø 100 x … 43,57
06002581 Ø 120 x … 46,81
06002582 Ø 130 x … 49,71
06002583 Ø 140 x … 50,87
06002584 Ø 150 x … 54,35
06002585 Ø 160 x … 55,39
06002586 Ø 180 x … 56,89
06002587 Ø 200 x … 63,15
06002588 Ø 220 x … 65,24
06002589 Ø 250 x … 78,45
06002590 Ø 300 x … 83,43
Riscaldamento
Multistrato
Rame
Raccorderia
Isolamento
Radiatori
Arredobagno
Idraulica
Rubinetteria
Docce
Scarichi
Polietilene
Pompe
sommerse
Gas
Canne fumarie
Fumisteria
Regolazione
termostati
ugelli
Materiali
di consumo
Scaffalatura
Contenitori
magazzino
Solare
Condizionamento
Ricambi
239

240
CANNE FUMARIE - FUMISTERIA
Tubo camino monoparete Eurostar
Riduzione di sezione
Maschio grande / femmina piccolo
CODICE DESCRIZIONE EURO
06002300 Ø 100 x … 43,57
06002301 Ø 120 x … 46,81
06002302 Ø 130 x … 49,71
06002303 Ø 140 x … 50,87
06002304 Ø 150 x … 54,35
06002305 Ø 160 x … 55,39
06002306 Ø 180 x … 56,89
06002307 Ø 200 x … 63,15
06002308 Ø 220 x … 65,24
06002309 Ø 250 x … 78,45
06002310 Ø 300 x … 83,43
Faldale inclinato con scossalina
CODICE DESCRIZIONE EURO
06002670 Ø 80 111,12
06002671 Ø 100 113,33
06002672 Ø 120 126,19
06002673 Ø 130 127,93
06002674 Ø 140 132,68
06002675 Ø 150 134,99
06002676 Ø 160 136,73
06002677 Ø 180 140,32
06002678 Ø 200 152,61
06002679 Ø 220 181,23
06002680 Ø 250 187,60
06002681 Ø 300 217,85
Scossalina
CODICE DESCRIZIONE EURO
06002690 Ø 80 24,91
06002691 Ø 100 25,61
06002692 Ø 120 31,40
06002693 Ø 130 32,21
06002694 Ø 140 33,02
06002695 Ø 150 33,95
06002696 Ø 160 34,65
06002697 Ø 180 36,38
06002698 Ø 200 46,47
06002699 Ø 220 48,67
06002700 Ø 250 51,68
06002701 Ø 300 57,47

CANNE FUMARIE - FUMISTERIA
Tubo camino monoparete Eurostar
Cappello cinese
CODICE DESCRIZIONE EURO
06002710 Ø 80 33,84
06002711 Ø 100 35,11
06002712 Ø 120 43,80
06002713 Ø 130 45,19
06002714 Ø 140 46,35
06002715 Ø 150 47,74
06002716 Ø 160 62,34
06002717 Ø 180 67,56
06002718 Ø 200 70,10
06002719 Ø 220 84,36
06002720 Ø 250 90,27
06002721 Ø 300 114,37
Cappello a botte
CODICE DESCRIZIONE EURO
06002730 Ø 80 55,39
06002731 Ø 100 55,39
06002732 Ø 120 64,54
06002733 Ø 130 65,47
06002734 Ø 140 74,28
06002735 Ø 150 75,67
06002736 Ø 160 77,40
06002737 Ø 180 95,25
06002738 Ø 200 107,07
06002739 Ø 220 129,55
06002740 Ø 250 118,08
06002741 Ø 300 155,27
Cappello Eurostar
CODICE DESCRIZIONE EURO
06002750 Ø 80 44,26
06002751 Ø 100 44,84
06002752 Ø 120 45,31
06002753 Ø 130 45,89
06002754 Ø 140 46,35
06002755 Ø 150 46,81
06002756 Ø 160 47,62
06002757 Ø 180 111,82
06002758 Ø 200 113,91
06002759 Ø 220 118,31
06002760 Ø 250 127,11
06002761 Ø 300 162,11
Riscaldamento
Multistrato
Rame
Raccorderia
Isolamento
Radiatori
Arredobagno
Idraulica
Rubinetteria
Docce
Scarichi
Polietilene
Pompe
sommerse
Gas
Canne fumarie
Fumisteria
Regolazione
termostati
ugelli
Materiali
di consumo
Scaffalatura
Contenitori
magazzino
Solare
Condizionamento
Ricambi
241

242
CANNE FUMARIE - FUMISTERIA
Coppella alluminata
Coppelle alluminate ISOKAMIN H 100
CODICE DESCRIZIONE CONFEZIONE EURO
06003000 Ø 80 10 13,41
06003001 Ø 100 8 14,68
06003002 Ø 120 7 15,96
06003003 Ø 130 7 17,24
06003004 Ø 140 7 17,87
06003005 Ø 150 7 18,54
06003006 Ø 160 6 19,16
06003007 Ø 180 6 20,43
06003008 Ø 200 5 24,25
06003009 Ø 220 5 27,45
06003010 Ø 250 4 37,02
06003011 Ø 300 3 44,68
Adesivo adesivo in alluminio
CODICE EURO
08000280 9,89

CANNE FUMARIE - FUMISTERIA
Tubo camino doppiaparete Starflex
Caratteristiche tecnico costruttive di serie
Diametri interni 60 - 80 - 100 - 120 - 130 - 140 - 150 - 160 - 180 - 200 - 220 - 250 - 300 - 350 - 400
Diametri esterni 68 - 88 - 108 - 128 - 138 - 148 - 158 - 168- 188 - 208 - 228 - 258 - 308 - 358 - 408
Imballi: mt x rotoli nudi 30 - 30 - 30 - 30 - 30 - 30 - 30 - 30 - 30 - 25 - 20 - 20 - 6 - 6 - 6
Imballi:
mt x Eurodispenser
In rotolo
CODICE DESCRIZIONE CONFEZIONE EURO/MT
06004000 Ø 80 30 22,83
06004001 Ø 100 30 28,51
06004002 Ø 120 30 34,18
06004003 Ø 130 30 37,08
06004004 Ø 140 30 39,98
06004005 Ø 150 30 42,76
06004006 Ø 160 30 45,65
06004007 Ø 180 30 51,33
06004008 Ø 200 25 57,01
Su misura
60 - 60 - 60 - 50 - 50 - 35 - 30 - 27 - 25 - 20 - / - / - / - / - /
Spessore prodotto 0,10 mm interno/esterno (tolleranze su spessore +0,01 - 0,00)
Tipologia materiale INOx AISI 316 L interno / esterno - a richiesta AISI 904 L
Designazione del prodotto
AISI 316
Tenuta alle pressioni
solo Ø 80 e Ø 100
Tenuta alle pressioni
da Ø 120
con giunto semplice
T160 P1 W V2 L50010 O 200 con supergiunto Flexkit
T400 N1 D V2 L50010 O 400 senza supergiunto Flexkit
1000 Pascal, con supergiunto Flexkit fornito di guarnizione siliconica.
Test TUV A 1038E-00/02
200 Pascal a norma UNI 10845, con giunto metallico a vite, compatibile
con la serie Eurostar Monoparete, e mastice siliconico
solamente nel caso di fumi in pressione
Campo d’impiego Fumi in pressione e depressione condensati e secchi
Combustibli idonei Gas e Gasolio con funzionamento in pressione, tutti gli altri combustibili
con funzionamento in depressione
Temperatura di esercizio Funzionamento continuo fino a 160° ad umido in pressione con
giunti siliconici. Funzionamento a secco in depressione, senza
giunti siliconici, fino ad un massimo di 400°.
Tipologia d’imballo Reggettato in scatola di cartone, oppure Eurodispenser pallettizzati
Doppia parete interna liscia
CODICE DESCRIZIONE EURO/MT
06004020 Ø 80 29,05
06004021 Ø 100 36,25
06004022 Ø 120 43,44
06004023 Ø 130 47,04
06004024 Ø 140 50,77
06004025 Ø 150 54,37
06004026 Ø 160 57,97
06004027 Ø 180 65,16
06004028 Ø 200 83,06
Riscaldamento
Multistrato
Rame
Raccorderia
Isolamento
Radiatori
Arredobagno
Idraulica
Rubinetteria
Docce
Scarichi
Polietilene
Pompe
sommerse
Gas
Canne fumarie
Fumisteria
Regolazione
termostati
ugelli
Materiali
di consumo
Scaffalatura
Contenitori
magazzino
Solare
Condizionamento
Ricambi
243

244
CANNE FUMARIE - FUMISTERIA
Tubo camino doppiaparete Starflex
Supergiunto flexkit
CODICE DESCRIZIONE EURO
06004040 Ø 80 41,48
06004041 Ø 100 47,97
06004042 Ø 120 53,88
06004043 Ø 130 55,85
06004044 Ø 140 60,37
06004045 Ø 150 64,89
06004046 Ø 160 69,87
Giunto Starflex-Starflex semplice
CODICE DESCRIZIONE EURO
06004060 Ø 80 23,49
06004061 Ø 100 24,87
06004062 Ø 120 27,21
06004063 Ø 130 29,54
06004064 Ø 140 30,30
06004065 Ø 150 30,61
06004066 Ø 160 34,02
06004067 Ø 180 37,43
06004068 Ø 200 39,13
Giunto mono Starflex M
CODICE DESCRIZIONE EURO
06004080 Ø 80 23,49
06004081 Ø 100 24,87
06004082 Ø 120 27,21
06004083 Ø 130 29,54
06004084 Ø 140 30,30
06004085 Ø 150 30,61
06004086 Ø 160 34,02
06004087 Ø 180 37,43
06004088 Ø 200 39,13
Giunto Starflex-mono semplice F
CODICE DESCRIZIONE EURO
06004140 Ø 80 25,12
06004141 Ø 100 27,59
06004142 Ø 120 31,12
06004143 Ø 130 33,07
06004144 Ø 140 34,15
06004145 Ø 150 35,23
06004146 Ø 160 39,57
06004147 Ø 180 43,62
06004148 Ø 200 47,15

CANNE FUMARIE - FUMISTERIA
Tubo camino doppiaparete Eurostar
Caratteristiche tecnico costruttive di serie
Diametro interno 80 - 100 - 130 - 150 - 180 - 200 - 250 - 300 - 350 - 400 - 450 - 500 - 550 - 600
Diametro esterno 130 - 150 - 180 - 200 - 230 - 250 - 300 - 350 - 400 - 500 - 550 - 600 - 650 - 700
Spessore isolante 25 - 25 - 25 - 25 - 25 - 25 - 25 - 25 - 25 - 50 - 50 - 50 - 50 - 50
Resistenza termica
m 2 C
W
Tipologia materiale
tubo interno
Designazione del
prodotto AISI 316
Tipologia materiale
tubo esterno
Isolante
di coibentazione
Modulo lineare H 1000 utile 950
CODICE DESCRIZIONE EURO
06006000 Ø 80 105,91
06006001 Ø 100 120,86
06006002 Ø 130 142,76
06006003 Ø 150 158,17
06006004 Ø 180 180,19
06006005 Ø 200 195,83
06006006 Ø 250 237,43
06006007 Ø 300 281,92
06006008 Ø 350 337,54
Modulo lineare H 700 utile 650
0,39 a 100° C (classificazione ”B” secondo norma UNI 9731/90)
INOx AISI 316 L, spessore 0,5 mm
T160 P1 W V2 L50050 O 30 con guarnizione inserita
T600 N1 D V2 L50050 O 50 - G 70 senza guarnizione
INOx AISI 304, INOx verniciato RAL, spessore 0,5 mm
Lana minerale a fibre orientate densità 100 kg/mc circa
Tenuta meccanica Con fascetta metallica fornita di serie
Tenuta alle pressioni Quando richiesta, con guarnizione siliconica fornita separatamente
Giunti A bicchiere su tubo interno ed esterno, con predisposizione per
guarnizioni. Innesto maschio / femmina da 50 mm
Campo d’impiego Fumi in pressione (con guarnizione) e depressione condensati
e secchi
Combustibili idonei Gas e Gasolio con funzionamento in pressione, tutti gli altri combustibili
con funzionamento in depressione
Temperatura
di esercizio
Funzionamento continuo a 160° ad umido in pressione con
guarnizioni siliconiche. Funzionamento a secco in depressione,
senza guarnizioni siliconiche, fino ad un massimo di 600°.
Doppia parete acciaio coibentato senza ponte termico. La fascetta
di bloccaggio è compresa nel prezzo. La guarnizione non è compresa
nel prezzo. Prodotto marcato CE in conformità a direttiva
CEE/89/106, norma UNI EN 1856/1.
CODICE DESCRIZIONE EURO
06006020 Ø 80 94,21
06006021 Ø 100 106,61
06006022 Ø 130 124,22
06006023 Ø 150 136,96
06006024 Ø 180 154,58
06006025 Ø 200 168,02
06006026 Ø 250 200,46
06006027 Ø 300 235,23
06006028 Ø 350 289,80
Riscaldamento
Multistrato
Rame
Raccorderia
Isolamento
Radiatori
Arredobagno
Idraulica
Rubinetteria
Docce
Scarichi
Polietilene
Pompe
sommerse
Gas
Canne fumarie
Fumisteria
Regolazione
termostati
ugelli
Materiali
di consumo
Scaffalatura
Contenitori
magazzino
Solare
Condizionamento
Ricambi
245

246
CANNE FUMARIE - FUMISTERIA
Tubo camino doppiaparete Eurostar
Modulo lineare H 500 utile 450
CODICE DESCRIZIONE EURO
06006040 Ø 80 77,17
06006041 Ø 100 86,44
06006042 Ø 130 99,19
06006043 Ø 150 108,81
06006044 Ø 180 121,67
06006045 Ø 200 132,21
06006046 Ø 250 156,43
06006047 Ø 300 182,04
06006048 Ø 350 227,69
Modulo lineare H 330 utile 280
CODICE DESCRIZIONE EURO
06006060 Ø 80 60,60
06006061 Ø 100 66,63
06006062 Ø 130 74,86
06006063 Ø 150 81,23
06006064 Ø 180 89,69
06006065 Ø 200 97,34
06006066 Ø 250 113,09
06006067 Ø 300 129,78
06006068 Ø 350 168,48
Curve a 45°
CODICE DESCRIZIONE EURO
06006160 Ø 80 77,17
06006161 Ø 100 82,27
06006162 Ø 130 95,13
06006163 Ø 150 109,50
06006164 Ø 180 128,74
06006165 Ø 200 141,37
06006166 Ø 250 174,51
06006167 Ø 300 214,02
06006168 Ø 350 313,33
Curve a 90°
CODICE DESCRIZIONE EURO
06006180 Ø 80 136,38
06006181 Ø 100 144,96
06006182 Ø 130 167,21
06006183 Ø 150 192,24
06006184 Ø 180 226,19
06006185 Ø 200 248,44
06006186 Ø 250 304,98
06006187 Ø 300 372,07
06006188 Ø 350 549,48

CANNE FUMARIE - FUMISTERIA
Tubo camino doppiaparete Eurostar
Raccordo monoparete
CODICE DESCRIZIONE EURO
06006200 Ø 80 58,63
06006201 Ø 100 63,38
06006202 Ø 130 69,99
06006203 Ø 150 76,48
06006204 Ø 180 81,58
06006205 Ø 200 90,50
06006206 Ø 250 108,23
06006207 Ø 300 122,13
06006208 Ø 350 148,09
Raccordo a T 90°
CODICE DESCRIZIONE EURO
06006220 Ø 80 159,21
06006221 Ø 100 173,70
06006222 Ø 130 214,48
06006223 Ø 150 230,01
06006224 Ø 180 274,39
06006225 Ø 200 296,06
06006226 Ø 250 419,47
06006227 Ø 300 467,56
06006228 Ø 350 735,00
Modulo d’ispezione
CODICE DESCRIZIONE EURO
06006310 Ø 80 196,99
06006311 Ø 100 230,59
06006312 Ø 130 269,53
06006313 Ø 150 287,02
06006314 Ø 180 328,74
06006315 Ø 200 364,66
06006316 Ø 250 428,85
06006317 Ø 300 481,00
06006318 Ø 350 670,45
Modulo prelievo fumi
CODICE DESCRIZIONE EURO
06006370 Ø 80 154,58
06006371 Ø 100 165,70
06006372 Ø 130 180,65
06006373 Ø 150 192,24
06006374 Ø 180 207,42
06006375 Ø 200 220,05
06006376 Ø 250 248,20
06006377 Ø 300 277,87
06006378 Ø 350 340,09
Riscaldamento
Multistrato
Rame
Raccorderia
Isolamento
Radiatori
Arredobagno
Idraulica
Rubinetteria
Docce
Scarichi
Polietilene
Pompe
sommerse
Gas
Canne fumarie
Fumisteria
Regolazione
termostati
ugelli
Materiali
di consumo
Scaffalatura
Contenitori
magazzino
Solare
Condizionamento
Ricambi
247

248
CANNE FUMARIE - FUMISTERIA
Tubo camino doppiaparete Eurostar
Supporto murale
CODICE DESCRIZIONE EURO
06006460 Ø 80 146,70
06006461 Ø 100 157,82
06006462 Ø 130 190,27
06006463 Ø 150 209,15
06006464 Ø 180 227,93
06006465 Ø 200 281,46
06006466 Ø 250 316,57
06006467 Ø 300 376,83
06006468 Ø 350 432,33
Tappo con scarico
CODICE DESCRIZIONE EURO
06006480 Ø 80 51,68
06006481 Ø 100 55,85
06006482 Ø 130 55,85
06006483 Ø 150 67,56
06006484 Ø 180 76,48
06006485 Ø 200 82,04
06006486 Ø 250 100,93
06006487 Ø 300 120,39
06006488 Ø 350 162,92
Base di partenza con scarico condensa
CODICE DESCRIZIONE EURO
06006520 Ø 80 122,94
06006521 Ø 100 130,36
06006522 Ø 130 154,81
06006523 Ø 150 163,15
06006524 Ø 180 184,59
06006525 Ø 200 194,55
06006526 Ø 250 229,43
06006527 Ø 300 289,22
06006528 Ø 350 339,86
Staffa a muro regolabile da 5 a 7 cm
CODICE DESCRIZIONE EURO
06006540 Ø 80 23,41
06006541 Ø 100 29,55
06006542 Ø 130 33,37
06006543 Ø 150 38,47
06006544 Ø 180 40,32
06006545 Ø 200 41,72
06006546 Ø 250 45,42
06006547 Ø 300 52,72
06006548 Ø 350 77,87

CANNE FUMARIE - FUMISTERIA
Tubo camino doppiaparete Eurostar
Prolunga da 5 a 20 cm per staffa a muro
CODICE DESCRIZIONE EURO
06006560 Ø 80 14,60
06006561 Ø 100 17,03
06006562 Ø 130 19,12
06006563 Ø 150 22,13
06006564 Ø 180 23,18
06006565 Ø 200 23,99
06006566 Ø 250 26,07
06006567 Ø 300 27,35
06006568 Ø 350 26,65
Guarnizione siliconica
CODICE DESCRIZIONE EURO
06002550 Ø 80 1,62
06002551 Ø 100 2,43
06002553 Ø 130 3,13
06002555 Ø 150 3,94
06002557 Ø 180 6,03
06002558 Ø 200 7,30
06002560 Ø 250 10,66
06002561 Ø 300 12,40
Guarnizione siliconica
CODICE DESCRIZIONE EURO
06006640 Ø 80 1,62
06006641 Ø 100 2,43
06006642 Ø 130 3,13
06006643 Ø 150 3,94
06006644 Ø 180 6,03
06006645 Ø 200 7,30
06006646 Ø 250 10,66
06006647 Ø 300 12,40
Faldale piano con scossalina
CODICE DESCRIZIONE EURO
06006660 Ø 80 105,33
06006661 Ø 100 111,24
06006662 Ø 130 114,48
06006663 Ø 150 116,80
06006664 Ø 180 146,00
06006665 Ø 200 149,59
06006666 Ø 250 176,48
06006667 Ø 300 223,06
06006668 Ø 350 230,01
Riscaldamento
Multistrato
Rame
Raccorderia
Isolamento
Radiatori
Arredobagno
Idraulica
Rubinetteria
Docce
Scarichi
Polietilene
Pompe
sommerse
Gas
Canne fumarie
Fumisteria
Regolazione
termostati
ugelli
Materiali
di consumo
Scaffalatura
Contenitori
magazzino
Solare
Condizionamento
Ricambi
249

250
CANNE FUMARIE - FUMISTERIA
Tubo camino doppiaparete Eurostar
Faldale inclinato con scossalina
CODICE DESCRIZIONE EURO
06006680 Ø 80 105,33
06006681 Ø 100 111,24
06006682 Ø 130 114,48
06006683 Ø 150 116,80
06006684 Ø 180 146,00
06006685 Ø 200 149,59
06006686 Ø 250 176,48
06006687 Ø 300 223,06
06006688 Ø 350 230,01
Scossalina
CODICE DESCRIZIONE EURO
06006700 Ø 80 32,21
06006701 Ø 100 33,95
06006702 Ø 130 36,38
06006703 Ø 150 46,47
06006704 Ø 180 49,83
06006705 Ø 200 51,68
06006706 Ø 250 57,47
06006707 Ø 300 68,60
06006708 Ø 350 87,25
Terminale semplice
CODICE DESCRIZIONE EURO
06006720 Ø 80 27,11
06006721 Ø 100 31,17
06006722 Ø 130 40,44
06006723 Ø 150 43,22
06006724 Ø 180 51,22
06006725 Ø 200 54,92
06006726 Ø 250 71,15
06006727 Ø 300 85,75
06006728 Ø 350 100,93
Cappello tronco di cono
CODICE DESCRIZIONE EURO
06006740 Ø 80 72,19
06006741 Ø 100 77,75
06006742 Ø 130 86,44
06006743 Ø 150 92,00
06006744 Ø 180 101,97
06006745 Ø 200 106,49
06006746 Ø 250 121,44
06006747 Ø 300 136,85
06006748 Ø 350 228,51

CANNE FUMARIE - FUMISTERIA
Tubo camino doppiaparete Eurostar
Cappello cinese
CODICE DESCRIZIONE EURO
06006770 Ø 80 73,35
06006771 Ø 100 90,15
06006772 Ø 130 119,58
06006773 Ø 150 125,26
06006774 Ø 180 153,53
06006775 Ø 200 159,21
06006776 Ø 250 200,70
06006777 Ø 300 245,66
06006778 Ø 350 292,35
Cappello a botte
CODICE DESCRIZIONE EURO
06006790 Ø 80 90,96
06006791 Ø 100 118,77
06006792 Ø 130 148,20
06006793 Ø 150 162,57
06006794 Ø 180 179,95
06006795 Ø 200 184,01
06006796 Ø 250 237,89
06006797 Ø 300 277,40
06006798 Ø 350 357,36
Cappello Turbostar
CODICE DESCRIZIONE EURO
06006820 Ø 80 112,63
06006821 Ø 100 116,11
06006822 Ø 130 145,42
06006823 Ø 150 154,92
06006824 Ø 180 181,58
06006825 Ø 200 188,41
06006826 Ø 250 230,82
06006827 Ø 300 269,76
06006828 Ø 350 319,47
Cappello Eurostar
CODICE DESCRIZIONE EURO
06006840 Ø 80 103,48
06006841 Ø 100 109,73
06006842 Ø 130 123,75
06006843 Ø 150 128,97
06006844 Ø 180 243,11
06006845 Ø 200 251,56
06006846 Ø 250 292,93
06006847 Ø 300 363,50
Riscaldamento
Multistrato
Rame
Raccorderia
Isolamento
Radiatori
Arredobagno
Idraulica
Rubinetteria
Docce
Scarichi
Polietilene
Pompe
sommerse
Gas
Canne fumarie
Fumisteria
Regolazione
termostati
ugelli
Materiali
di consumo
Scaffalatura
Contenitori
magazzino
Solare
Condizionamento
Ricambi
251

252
CANNE FUMARIE - FUMISTERIA
Tubo camino doppiaparete Eurostar in rame
Caratteristiche tecnico costruttive di serie
Diametro interno 80 - 100 - 130 - 150 - 180 - 200 - 250 - 300 - 350 - 400 - 450 - 500 - 550 - 600
Diametro esterno 130 - 150 - 180 - 200 - 230 - 250 - 300 - 350 - 400 - 500 - 550 - 600 - 650 - 700
Spessore isolante 25 - 25 - 25 - 25 - 25 - 25 - 25 - 25 - 25 - 50 - 50 - 50 - 50 - 50
Resistenza termica
m 2 C
W
Tipologia materiale
tubo interno
Designazione del
prodotto AISI 316
Tipologia materiale
tubo esterno
Isolante
di coibentazione
Modulo lineare H 1000 utile 950
CODICE DESCRIZIONE EURO
06008000 Ø 80 155,39
06008001 Ø 100 179,03
06008002 Ø 130 214,02
06008003 Ø 150 238,12
06008004 Ø 180 273,47
06008005 Ø 200 297,57
06008006 Ø 250 361,41
06008007 Ø 300 431,17
06008008 Ø 350 512,52
Modulo lineare H 700 utile 650
0,39 a 100°C (classificazione ”B” secondo norma UNI 9731/90)
INOx AISI 316 L, spessore 0,5 mm
T160 P1 W V2 L50050 O 30 con guarnizione inserita
T600 N1 D V2 L50050 O 50 - G 70 senza guarnizione
Rame, spessore 0,6 mm
Lana minerale a fibre orientate densità 100 kg/mc circa
Tenuta meccanica Con fascetta metallica fornita di serie
Tenuta alle pressioni Quando richiesta, con guarnizione siliconica fornita separatamente
Giunti A bicchiere su tubo interno ed esterno, con predisposizione per
guarnizioni. Innesto maschio / femmina da 50 mm
Campo d’impiego Fumi in pressione (con guarnizione) e depressione condensati
e secchi
Combustibili idonei Gas e gasolio con funzionamento in pressione, tutti gli altri combustibili
con funzionamento in depressione
Temperatura
di esercizio
Funzionamento continuo a 160° ad umido in pressione con
guarnizioni siliconiche. Funzionamento a secco in depressione,
senza guarnizioni siliconiche, fino ad un massimo di 600°.
Doppia parete rame coibentato senza ponte termico. La fascetta di bloccaggio
è compresa nel prezzo. La guarnizione non è compresa nel prezzo.
Prodotto marcato CE in conformità a direttiva CEE/89/106, norma UNI EN
1856/1. Attenzione: nell’impiego interno e in prossimità dei generatori di
calore, in caso di alte temperature, si consiglia di usare lo spessore 50 mm
in quanto si possono riscontrare variazioni di colore del rame.
CODICE DESCRIZIONE EURO
06008020 Ø 80 127,93
06008021 Ø 100 148,90
06008022 Ø 130 175,32
06008023 Ø 150 194,09
06008024 Ø 180 221,09
06008025 Ø 200 240,21
06008026 Ø 250 288,30
06008027 Ø 300 340,09
06008028 Ø 350 411,01

CANNE FUMARIE - FUMISTERIA
Tubo camino doppiaparete Eurostar in rame
Modulo lineare H 500 utile 450
CODICE DESCRIZIONE EURO
06008040 Ø 80 102,09
06008041 Ø 100 115,53
06008042 Ø 130 134,65
06008043 Ø 150 148,55
06008044 Ø 180 168,13
06008045 Ø 200 182,50
06008046 Ø 250 218,19
06008047 Ø 300 255,50
06008048 Ø 350 311,94
Modulo lineare H 330 utile 280
CODICE DESCRIZIONE EURO
06008060 Ø 80 85,86
06008061 Ø 100 95,25
06008062 Ø 130 108,46
06008063 Ø 150 118,42
06008064 Ø 180 132,21
06008065 Ø 200 142,76
06008066 Ø 250 168,95
06008067 Ø 300 195,25
06008068 Ø 350 242,53
Curve a 45°
CODICE DESCRIZIONE EURO
06008160 Ø 80 83,31
06008161 Ø 100 88,88
06008162 Ø 130 102,78
06008163 Ø 150 118,08
06008164 Ø 180 138,70
06008165 Ø 200 152,72
06008166 Ø 250 188,53
06008167 Ø 300 231,40
06008168 Ø 350 273,12
Curve a 90°
CODICE DESCRIZIONE EURO
06008180 Ø 80 147,39
06008181 Ø 100 156,55
06008182 Ø 130 180,65
06008183 Ø 150 207,30
06008184 Ø 180 243,92
06008185 Ø 200 268,02
06008186 Ø 250 328,62
06008187 Ø 300 400,58
06008188 Ø 350 522,36
Riscaldamento
Multistrato
Rame
Raccorderia
Isolamento
Radiatori
Arredobagno
Idraulica
Rubinetteria
Docce
Scarichi
Polietilene
Pompe
sommerse
Gas
Canne fumarie
Fumisteria
Regolazione
termostati
ugelli
Materiali
di consumo
Scaffalatura
Contenitori
magazzino
Solare
Condizionamento
Ricambi
253

254
CANNE FUMARIE - FUMISTERIA
Tubo camino doppiaparete Eurostar in rame
Raccordo monoparete
CODICE DESCRIZIONE EURO
06006200 Ø 80 58,63
06006201 Ø 100 63,38
06006202 Ø 130 69,99
06006203 Ø 150 76,48
06006204 Ø 180 81,58
06006205 Ø 200 90,50
06006206 Ø 250 108,23
06006207 Ø 300 122,13
06006208 Ø 350 148,09
Raccordo a T 90°
CODICE DESCRIZIONE EURO
06008220 Ø 80 201,39
06008221 Ø 100 219,47
06008222 Ø 130 270,34
06008223 Ø 150 273,70
06008224 Ø 180 325,84
06008225 Ø 200 351,33
06008226 Ø 250 496,99
06008227 Ø 300 652,03
06008228 Ø 350 782,39
Modulo d’ispezione
CODICE DESCRIZIONE EURO
06008310 Ø 80 215,30
06008311 Ø 100 238,01
06008312 Ø 130 296,76
06008313 Ø 150 320,86
06008314 Ø 180 391,19
06008315 Ø 200 423,41
06008316 Ø 250 501,28
06008317 Ø 300 563,96
06008318 Ø 350 733,14
Modulo prelievo fumi
CODICE DESCRIZIONE EURO
06008370 Ø 80 168,37
06008371 Ø 100 183,08
06008372 Ø 130 203,48
06008373 Ø 150 218,66
06008374 Ø 180 240,09
06008375 Ø 200 255,62
06008376 Ø 250 293,74
06008377 Ø 300 333,72
06008378 Ø 350 402,43

CANNE FUMARIE - FUMISTERIA
Tubo camino doppiaparete Eurostar in rame
Supporto murale
CODICE DESCRIZIONE EURO
06008460 Ø 80 261,41
06008461 Ø 100 284,82
06008462 Ø 130 340,56
06008463 Ø 150 379,26
06008464 Ø 180 420,28
06008465 Ø 200 500,93
06008466 Ø 250 577,75
06008467 Ø 300 691,54
06008468 Ø 350 849,71
Tappo con scarico
CODICE DESCRIZIONE EURO
06008480 Ø 80 109,27
06008481 Ø 100 112,98
06008482 Ø 130 124,68
06008483 Ø 150 137,66
06008484 Ø 180 159,56
06008485 Ø 200 168,25
06008486 Ø 250 192,35
06008487 Ø 300 215,76
06008488 Ø 350 293,97
Base di partenza con scarico condensa
CODICE DESCRIZIONE EURO
06008520 Ø 80 189,57
06008521 Ø 100 200,12
06008522 Ø 130 228,85
06008523 Ø 150 240,32
06008524 Ø 180 272,89
06008525 Ø 200 284,94
06008526 Ø 250 330,94
06008527 Ø 300 420,51
06008528 Ø 350 549,02
Staffa a muro fissa da 5 cm
CODICE DESCRIZIONE EURO
06008540 Ø 80 36,96
06008541 Ø 100 38,93
06008542 Ø 130 43,22
06008543 Ø 150 47,51
06008544 Ø 180 49,94
06008545 Ø 200 52,14
06008546 Ø 250 65,47
06008547 Ø 300 77,40
06008548 Ø 350 106,03
Riscaldamento
Multistrato
Rame
Raccorderia
Isolamento
Radiatori
Arredobagno
Idraulica
Rubinetteria
Docce
Scarichi
Polietilene
Pompe
sommerse
Gas
Canne fumarie
Fumisteria
Regolazione
termostati
ugelli
Materiali
di consumo
Scaffalatura
Contenitori
magazzino
Solare
Condizionamento
Ricambi
255

256
CANNE FUMARIE - FUMISTERIA
Tubo camino doppiaparete Eurostar in rame
Prolunga da 5 a 20 cm per staffa a muro
CODICE DESCRIZIONE EURO
06008560 Ø 80 23,36
06008561 Ø 100 27,25
06008562 Ø 130 30,59
06008563 Ø 150 35,41
06008564 Ø 180 37,08
06008565 Ø 200 38,38
06008566 Ø 250 41,72
06008567 Ø 300 43,75
06008568 Ø 350 44,96
Fascetta di bloccaggio
CODICE DESCRIZIONE EURO
06008580 Ø 80 6,03
06008581 Ø 100 6,26
06008582 Ø 130 6,37
06008583 Ø 150 6,49
06008584 Ø 180 7,07
06008585 Ø 200 7,30
06008586 Ø 250 8,00
06008587 Ø 300 9,50
06008588 Ø 350 11,01
Guarnizione siliconica
CODICE DESCRIZIONE EURO
06002550 Ø 80 1,62
06002551 Ø 100 2,43
06002553 Ø 130 3,13
06002555 Ø 150 3,94
06002557 Ø 180 6,03
06002558 Ø 200 7,30
06002560 Ø 250 10,66
06002561 Ø 300 12,40
Faldale piano con scossalina
CODICE DESCRIZIONE EURO
06008660 Ø 80 134,88
06008661 Ø 100 158,98
06008662 Ø 130 184,70
06008663 Ø 150 232,79
06008664 Ø 180 264,43
06008665 Ø 200 264,43
06008666 Ø 250 296,29
06008667 Ø 300 385,52
06008668 Ø 350 475,90

CANNE FUMARIE - FUMISTERIA
Tubo camino doppiaparete Eurostar in rame
Faldale inclinato con scossalina
CODICE DESCRIZIONE EURO
06008680 Ø 80 127,00
06008681 Ø 100 155,62
06008682 Ø 130 187,37
06008683 Ø 150 215,06
06008684 Ø 180 264,89
06008685 Ø 200 264,89
06008686 Ø 250 278,22
06008687 Ø 300 362,92
06008688 Ø 350 447,63
Scossalina
CODICE DESCRIZIONE EURO
06008700 Ø 80 50,52
06008701 Ø 100 54,92
06008702 Ø 130 74,74
06008703 Ø 150 74,74
06008704 Ø 180 95,48
06008705 Ø 200 95,48
06008706 Ø 250 108,23
06008707 Ø 300 126,07
06008708 Ø 350 151,33
Terminale semplice
CODICE DESCRIZIONE EURO
06008720 Ø 80 61,41
06008721 Ø 100 70,34
06008722 Ø 130 90,50
06008723 Ø 150 96,64
06008724 Ø 180 114,02
06008725 Ø 200 122,25
06008726 Ø 250 157,82
06008727 Ø 300 189,80
06008728 Ø 350 222,94
Cappello tronco di cono
CODICE DESCRIZIONE EURO
06008740 Ø 80 76,36
06008741 Ø 100 82,50
06008742 Ø 130 91,77
06008743 Ø 150 97,80
06008744 Ø 180 108,46
06008745 Ø 200 113,33
06008746 Ø 250 129,32
06008747 Ø 300 145,89
06008748 Ø 350 151,68
Riscaldamento
Multistrato
Rame
Raccorderia
Isolamento
Radiatori
Arredobagno
Idraulica
Rubinetteria
Docce
Scarichi
Polietilene
Pompe
sommerse
Gas
Canne fumarie
Fumisteria
Regolazione
termostati
ugelli
Materiali
di consumo
Scaffalatura
Contenitori
magazzino
Solare
Condizionamento
Ricambi
257

258
CANNE FUMARIE - FUMISTERIA
Tubo camino doppiaparete Eurostar in rame
Cappello cinese
CODICE DESCRIZIONE EURO
06008770 Ø 80 121,44
06008771 Ø 100 131,17
06008772 Ø 130 177,87
06008773 Ø 150 186,21
06008774 Ø 180 227,93
06008775 Ø 200 234,88
06008776 Ø 250 305,33
06008777 Ø 300 369,64
06008778 Ø 350 425,49
Cappello a botte
CODICE DESCRIZIONE EURO
06008790 Ø 80 118,54
06008791 Ø 100 161,53
06008792 Ø 130 203,24
06008793 Ø 150 227,69
06008794 Ø 180 296,52
06008795 Ø 200 302,09
06008796 Ø 250 391,77
06008797 Ø 300 472,07
06008798 Ø 350 619,12
Cappello Turbostar
CODICE DESCRIZIONE EURO
06008820 Ø 80 156,55
06008821 Ø 100 167,90
06008822 Ø 130 211,94
06008823 Ø 150 220,16
06008824 Ø 180 270,57
06008825 Ø 200 277,06
06008826 Ø 250 347,51
06008827 Ø 300 390,61
06008828 Ø 350 431,75
Cappello Eurostar
CODICE DESCRIZIONE EURO
06008840 Ø 80 147,74
06008841 Ø 100 159,33
06008842 Ø 130 182,50
06008843 Ø 150 191,77
06008844 Ø 180 356,90
06008845 Ø 200 367,21
06008846 Ø 250 427,35
06008847 Ø 300 540,79

notes
259
