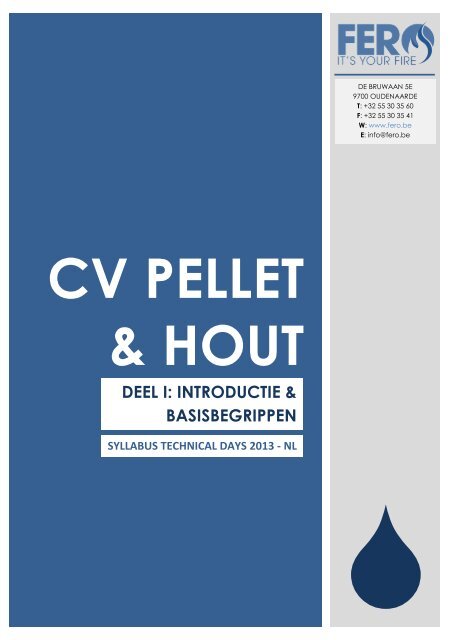

CV PELLET<br />
& HOUT<br />
<strong>DEEL</strong> I: <strong>INTRODUCTIE</strong> &<br />
<strong>BASISBEGRIPPEN</strong><br />
SYLLABUS TECHNICAL DAYS 2013 - NL<br />
DE BRUWAAN 5E<br />
9700 OUDENAARDE<br />
T: +32 55 30 35 60<br />
F: +32 55 30 35 41<br />
W: www.fero.be<br />
E: info@fero.be
INHOUDSOPGAVE<br />
Overzicht Hydrosystemen .......................................................................................................................2<br />
Pellets vs. mazout vs. gas .........................................................................................................................2<br />
Welke Hydro & hoeveel kW? ...................................................................................................................3<br />
Waar mag een schouw uitmonden? ........................................................................................................3<br />
Schoorsteengebreken ..............................................................................................................................4<br />
Buffervaten (3 types) ................................................................................................................................4<br />
Extra onderdelen CV .................................................................................................................................6<br />
Soorten aansluitingen HYDRO (6 configuraties).......................................................................................9<br />
HYDRO-systemen op hout ..................................................................................................................... 12<br />
Installatiekits voor Hydrotherm ............................................................................................................ 13<br />
Circulatiekits voor COMPACT ................................................................................................................ 15<br />
SYLLABUS CV <strong>DEEL</strong> I: <strong>INTRODUCTIE</strong> & <strong>BASISBEGRIPPEN</strong> FERO – TECHNICAL DEALER DAYS 2013
FERO – TECHNICAL DEALER DAYS 2013<br />
HYDRO-SYSTEMEN<br />
OP HOUT & PELLETS<br />
Workshop FERO Technical Dealerdays 2013<br />
Overzicht<br />
1. OVERZICHT HYDRO SYSTEMEN<br />
2. PELLETS VS. MAZOUT VS. GAS<br />
3. WELKE HYDRO EN HOEVEEL KW?<br />
4. WAAR MAG EEN SCHOUW UITMONDEN?<br />
5. BUFFERVATEN<br />
6. TYPES BUFFERVATEN<br />
7. EXTRA ONDERDELEN CV<br />
8. SOORTEN AANSLUITINGEN HYDRO<br />
9. HYDRO-SYSTEMEN OP HOUT<br />
10. INSTALLATIE KITS VOOR HYDROTHERM<br />
11. INSTALLATIE KITS VOOR COMPACT<br />
12. VARIA<br />
SYLLABUS CV <strong>DEEL</strong> I: <strong>INTRODUCTIE</strong> & <strong>BASISBEGRIPPEN</strong> 1
FERO – TECHNICAL DEALER DAYS 2013<br />
1. Overzicht Hydrosystemen<br />
Hout en Pellet<br />
verwarming<br />
Air Hydro<br />
MCZ RED<br />
Hydro kachels<br />
(PELLET)<br />
Ego/Star<br />
Musa 15 Kw*<br />
Musa 22 Kw*<br />
Club 15 Kw*<br />
Club 22 Kw*<br />
Suite 15 Kw*<br />
Suite 22 Kw*<br />
(Nova/Polar)<br />
Vivo 80 hydro*<br />
Duo 22Kw (New)*<br />
Flux 15Kw (New)*<br />
(HOUT)<br />
Hydrotherm 70V<br />
*Active system<br />
Hydro kachels Hydro ketels<br />
(PELLET)<br />
Gardenia/Margherita<br />
Primula/Orchidea<br />
Lotus 22 Kw<br />
(PELLET)<br />
Compact slim 15<br />
Compact 14 kw<br />
Compact 18Kw<br />
Compact 24 Kw<br />
Compact 35 Kw<br />
Logika 25-35 Kw<br />
SYLLABUS CV <strong>DEEL</strong> I: <strong>INTRODUCTIE</strong> & <strong>BASISBEGRIPPEN</strong> 2<br />
(HOUT)<br />
Technika<br />
28-35<br />
2. Pellets vs. mazout vs. gas<br />
ENERGIE-INHOUD MAZOUT<br />
• 1 liter mazout = 10 kWh aan verwarming<br />
• Rendement van oude mazoutketel = 87%<br />
• Woning heeft een energiebehoefte van 3000 l x 10 kW/l x 87% rendement =<br />
26100 kWh<br />
ENERGIE-INHOUD PELLETS<br />
• 1 kg pellet = 4,9 kWh<br />
• Rendement van pelletketel = > 90%<br />
• Verbruik aan pellets = 26100 kWh<br />
90%: 4,9kWh/kg = 5918 kg pellets<br />
JAARLIJKSE KOST<br />
• Mazout: 3000 liter x 0,88 €/l = 2640 €<br />
• Pellets: 5918 kg x 283 €/ton = 1675 €<br />
Besparing: 2640 € - 1675 € = 965 € of 37%<br />
BRANDSTOFVERGELIJK<br />
1 L mazout 2 kg pellets<br />
1 m³ gas 1,83 kg pellets<br />
1 kg pellets 4,9 kWh<br />
1000 kg pellets (0,283) 4900 kWh 283,00 €<br />
1250 kg hout (0,09) 5000 kWh 113,00 €<br />
690 m³ aardgas (0,69) 5000 kWh 477,00 €<br />
450 L mazout (0,88) 5000 kWh 396,00 €<br />
5000 kWh electr. (0,148) 5000 kWh 740,00 €
FERO – TECHNICAL DEALER DAYS 2013<br />
3. Welke Hydro & hoeveel kW?<br />
Berekening van warmteverliezen van alle materialen-muren-vloeren-ramen-zonrichting en zo bepalen<br />
hoeveel warmte er nodig is per kamer, als we deze allemaal samen optellen bekomt men het aantal watt die<br />
nodig blijkt. Er bestaat ook een vuistregel, die gemakkelijker en vlugger uit te rekenen is.<br />
VUISTREGEL VOOR WONING:<br />
Leefruimtes m³ x 80 Watt/m³<br />
Slaapkamers m³ x 70 Watt/m³<br />
Sanitaire ruimte m³ x 110 Watt/m³<br />
VOORBEELD WONING:<br />
Living 4x7 m x 2,3h 64m³ x 80 Watt = 5152 Watt<br />
Slaapkamer 28 m³ x 70 Watt = 1932 Watt<br />
Badkamer 20 m³ x 110 Watt = 2200 Watt<br />
Keuken 37 m³ x 80 Watt = 2944 Watt<br />
TOTAAL = 12228 Watt<br />
Opmerking: Sanitair warmwater verbruik voorbeeld 14,5 kWh/dag (boiler 200 kg x 4,19 kj/kg x 50 (60°-10°) : 0,8<br />
(rendement 80%) = 52.375MJ (1 kwh = 3600 kJ) = 14,5 kW<br />
Conclusie: Kachel Hydro 15kW<br />
4. Waar mag een schouw uitmonden?<br />
Uitmondingszones voor schoorstenen (afmetingen in<br />
meter) volgens bijv. Belgische norm NBN B61-001<br />
(Nationale Belgische Norm):<br />
SYLLABUS CV <strong>DEEL</strong> I: <strong>INTRODUCTIE</strong> & <strong>BASISBEGRIPPEN</strong> 3
FERO – TECHNICAL DEALER DAYS 2013<br />
Schoorsteengebreken<br />
1. Moeilijke gassenafvoer. Doortocht verhinderd door kap<br />
2. Te lage schoorsteen waardoor terugslag ontstaat vb. 2 m hoog aan<br />
gevel – groot gevaar voor terugslag<br />
3. Te dunne wand waardoor de gassen afkoelen + condenseren en zo<br />
roesten<br />
4. Verstopte pijp<br />
5. Buffervaten<br />
WAT IS EEN BUFFERVAT?<br />
5. Schuine en gebogen pijp: belemmering van de gassenafvoer<br />
6. Spleten: doorgang van gassen of lucht<br />
7. De buis steekt te ver in de pijp en belemmert de trek<br />
8. Wisselende schoorsteendoorsnede die de gassen doet kringelen, of<br />
te klein met gevolg overdruk in de schouw<br />
9. Meerdere ketels op één pijp<br />
10. Tegenhellende aansluiting<br />
11. De ruimte onder de buis vermindert de trek<br />
12. Het schoorsteendeurtje zit niet goed dicht: valse trek !<br />
Het buffervat dient om warmte afname van de ketel en zo<br />
afnamepieken op te vangen en stabiliteit en zuinigheid in de<br />
warmte te zorgen.<br />
Een buffervat is geen boiler.<br />
Een buffervat is een opslagtank met gesloten circuit.<br />
Een boiler is enkel voor sanitair warmwater, kan eventueel<br />
ook als buffer gebruikt worden(min 300 l).<br />
Voor CV op hout/pellets is het aan te raden een buffervat te<br />
plaatsen.<br />
SYLLABUS CV <strong>DEEL</strong> I: <strong>INTRODUCTIE</strong> & <strong>BASISBEGRIPPEN</strong> 4
FERO – TECHNICAL DEALER DAYS 2013<br />
6. Types buffervaten<br />
TYPE 1: BUFFERVAT<br />
Voordelen<br />
• Kleinere opslag<br />
• Werkt als evenwichtsfles<br />
• Voordeliger in prijs<br />
Nadelen<br />
• Geen sanitair warm water<br />
• Geen aansluiting op zonnepanelen<br />
6. Types buffervaten<br />
TYPE 2: TANK IN TANK<br />
SANITAIRE TANK 150 L<br />
Voordelen<br />
• Sanitair warm water<br />
• Altijd op temperatuur<br />
• Zonnepaneel kan aangesloten worden<br />
Nadelen<br />
• Kans op Legionella<br />
• Prijs is hoger<br />
• Beperkte liters sanitair water<br />
SYLLABUS CV <strong>DEEL</strong> I: <strong>INTRODUCTIE</strong> & <strong>BASISBEGRIPPEN</strong> 5
FERO – TECHNICAL DEALER DAYS 2013<br />
6. Types buffervaten<br />
TYPE 3: PIPE IN TANK<br />
(continu sanitair vat)<br />
Voordelen<br />
• Constant warm water<br />
• Meerdere warmtebronnen kunnen<br />
aangesloten worden<br />
Nadelen<br />
• Prijs ligt hoger<br />
• Debiet is niet oneinding (500 L)<br />
FERO raadt deze aan voor Hydroketels<br />
7. Extra onderdelen CV<br />
HOUTKACHEL<br />
Pompgroep<br />
Overdrukventiel<br />
Thermische afvoerkraan<br />
Automatische vulset<br />
Afvoer<br />
PELLET HYDRO<br />
Expansievat<br />
Ontluchter<br />
Anti-condensklep<br />
Vulset<br />
HYDRO-CV SYSTEEM<br />
Opslagtank pellets<br />
Buffervat<br />
SYLLABUS CV <strong>DEEL</strong> I: <strong>INTRODUCTIE</strong> & <strong>BASISBEGRIPPEN</strong> 6
FERO – TECHNICAL DEALER DAYS 2013<br />
ONDER<strong>DEEL</strong> HOUT CV KACHEL CV KETEL<br />
EXPANSIEVAT nodig nodig nodig<br />
POMPGROEP nodig inclusief nodig<br />
OVERDRUKVENTIEL verplicht inclusief verplicht<br />
THERMISCH AFVOERKRAAN verplicht n.v.t. n.v.t.<br />
ONTLUCHTER nodig inclusief nodig<br />
ANTI-CONDENSKLEP nodig nodig nodig<br />
VULSET nodig nodig nodig<br />
BUFFERVAT nodig nodig nodig<br />
OPSLAG PELLETS n.v.t. n.v.t. nodig<br />
EXPANSIEVAT HOUT/PELLETS<br />
THERMISCHE<br />
AFVOERKRAAN<br />
MCZ 4015008031<br />
SYLLABUS CV <strong>DEEL</strong> I: <strong>INTRODUCTIE</strong> & <strong>BASISBEGRIPPEN</strong> 7<br />
HOUT<br />
OVERDRUKVENTIEL HOUT/PELLETS<br />
VULSET PELLETS
FERO – TECHNICAL DEALER DAYS 2013<br />
CONSOLE<br />
EXPANSIEVAT<br />
HOUT/PELLETS<br />
MANOMETER HOUT/PELLETS<br />
DRIEWEGKLEP HOUT/PELLETS<br />
ANTI-CONDENSKLEP HOUT/PELLETS<br />
CV POMP HOUT/PELLETS<br />
NTC SONDE (RED) PELLETS<br />
AUTOMATISCHE<br />
VULSET<br />
CIRCULATIEPOMP<br />
LAADUNIT<br />
SYLLABUS CV <strong>DEEL</strong> I: <strong>INTRODUCTIE</strong> & <strong>BASISBEGRIPPEN</strong> 8<br />
HOUT<br />
HOUT<br />
POMPGROEP HOUT/PELLETS
FERO – TECHNICAL DEALER DAYS 2013<br />
8. Soorten aansluitingen HYDRO<br />
6 MOGELIJKE CONFIGURATIES<br />
1) Gebruik van externe omgevingsthermostaat.<br />
2) Gebruik van externe omgevingsthermostaat en productie instant sanitair<br />
warm water met platenwarmtewisselaar (fabrieksconfiguratie).<br />
3) Gebruik van externe omgevingsthermostaat en productie sanitair warm<br />
water voor boiler met thermostaat en 3-wegs wisselklep (optioneel).<br />
4) Gebruik van externe omgevingsthermostaat en productie sanitair warm<br />
water met boiler met NTC-sonde (10 kΩ ß3435) en 3-wegs wisselklep<br />
(optioneel).<br />
5) Gebruik van externe Buffer aangestuurd door een thermostaat<br />
(optioneel).<br />
6) Gebruik van externe Buffer aangestuurd door een NTC-sonde (10 kΩ<br />
ß3435) (optioneel).<br />
Configuratie 1<br />
Gebruik van externe<br />
omgevingsthermostaat.<br />
1. PELLETKETEL<br />
2. DEPART LEIDING<br />
3. RETOUR<br />
LEIDING<br />
4. ZONEVENTIEL<br />
5. RADIATOREN<br />
SYLLABUS CV <strong>DEEL</strong> I: <strong>INTRODUCTIE</strong> & <strong>BASISBEGRIPPEN</strong> 9
FERO – TECHNICAL DEALER DAYS 2013<br />
Configuratie 2<br />
Gebruik van externe<br />
omgevingsthermostaat<br />
en productie instant<br />
sanitair warm water met<br />
platenwarmtewisselaar<br />
(fabrieksconfiguratie).<br />
Configuratie 3<br />
Gebruik van externe omgevingsthermostaat en productie<br />
sanitair warm water voor boiler met thermostaat en 3wegs<br />
wisselklep (optioneel).<br />
1. PELLETKETEL<br />
2. DEPART LEIDING<br />
3. RETOUR LEIDING<br />
4. ZONEVENTIEL<br />
5. RADIATOREN<br />
6. SANITAIR WARMWATER<br />
7. TOEVOER KOUDWATER<br />
1. PELLETKETEL<br />
2. DEPART LEIDING<br />
3. RETOUR LEIDING<br />
4. ZONEVENTIEL<br />
5. RADIATOREN<br />
6. SANITAIR WARMWATER<br />
7. TOEVOER KOUDWATER<br />
8. BOILER<br />
9. 3-WEGKLEP<br />
10. THERMOSTAAT BOILER<br />
11. MENGKLEP<br />
SYLLABUS CV <strong>DEEL</strong> I: <strong>INTRODUCTIE</strong> & <strong>BASISBEGRIPPEN</strong> 10
FERO – TECHNICAL DEALER DAYS 2013<br />
Configuratie 4<br />
Gebruik van externe omgevingsthermostaat en productie<br />
sanitair warm water met boiler met NTC-sonde (10 kΩ ß3435)<br />
en 3-wegs wisselklep (optioneel).<br />
Configuratie 5<br />
1. PELLETKETEL<br />
2. DEPART LEIDING<br />
3. RETOUR LEIDING<br />
4. ZONEVENTIEL<br />
5. RADIATOREN<br />
6. SANITAIR<br />
WARMWATER<br />
7. TOEVOER KOUDWATER<br />
8. BOILER<br />
9. 3-WEGKLEP<br />
10.THERMOSTAAT BOILER<br />
11.MENGKLEP<br />
12.NTC SONDE<br />
SYLLABUS CV <strong>DEEL</strong> I: <strong>INTRODUCTIE</strong> & <strong>BASISBEGRIPPEN</strong> 11<br />
SONDE<br />
Gebruik van externe Buffer aangestuurd door een thermostaat (optioneel).<br />
1. PELLETKETEL<br />
2. DEPART LEIDING<br />
3. RETOUR LEIDING<br />
4. ZONEVENTIEL<br />
5. RADIATOREN<br />
6. SANITAIR WARMWATER<br />
7. TOEVOER KOUDWATER<br />
8. BOILER<br />
9. 3-WEGKLEP<br />
10. THERMOSTAAT BOILER<br />
11. MENGKLEP<br />
12. NTC SONDE<br />
13. BUFFERVAT<br />
14. POMP BUFFER<br />
15. THERMOSTAAT BUFFER
FERO – TECHNICAL DEALER DAYS 2013<br />
Configuratie 6<br />
Gebruik van externe Buffer aangestuurd door een NTC-sonde (10 kΩ ß3435)<br />
(optioneel).<br />
9. HYDRO-systemen op hout<br />
AQUA AUSTROFLAMM<br />
TALA OLYMPIA<br />
GRANADA OLYMPIA<br />
HYDROTHERM 70V MCZ<br />
TECHNIKA RED<br />
1. PELLETKETEL<br />
2. DEPART LEIDING<br />
3. RETOUR LEIDING<br />
4. ZONEVENTIEL<br />
5. RADIATOREN<br />
6. SANITAIR WARMWATER<br />
7. TOEVOER KOUDWATER<br />
8. BOILER<br />
9. 3-WEGKLEP<br />
10. THERMOSTAAT BOILER<br />
11. MENGKLEP<br />
12. NTC SONDE<br />
13. BUFFERVAT<br />
14. POMP BUFFER<br />
15. THERMOSTAAT BUFFER<br />
16. NTC SONDE<br />
17. VEILIGHEIDSKLEP<br />
Best altijd werken met buffervat-anticondensklep en<br />
thermische afvoerkraan - veiligheid voor alles!<br />
Ook aan te raden is een evenwichtsfles om de druk in de<br />
installatie overal evenredig te houden, en zo een betere<br />
werking te verkrijgen.<br />
SYLLABUS CV <strong>DEEL</strong> I: <strong>INTRODUCTIE</strong> & <strong>BASISBEGRIPPEN</strong> 12
FERO – TECHNICAL DEALER DAYS 2013<br />
10. Installatie kits voor Hydrotherm<br />
Kit sanitair warm water Hydrotherm 70<br />
CV KIT CV + SANITAIRE KIT<br />
SYLLABUS CV <strong>DEEL</strong> I: <strong>INTRODUCTIE</strong> & <strong>BASISBEGRIPPEN</strong> 13
FERO – TECHNICAL DEALER DAYS 2013<br />
Hydrotherm installatieschema CV-kit<br />
Kit CV + sanitair warm water<br />
Hydrotherm 70<br />
1. Hydrotherm<br />
2. Expansievat<br />
3. Bedieningspaneel<br />
4. Collector<br />
5. Temperatuur sonde<br />
6. Pomp<br />
7. Overvulbeveiliging<br />
8. Vertrekleiding<br />
9. Retourleiding<br />
10. Afsluitkraan<br />
11. Ontluchter<br />
12. Veiligheidsventiel<br />
13. Driewegklep<br />
14. Warmtewisselaar<br />
15. Manometer<br />
16. Sanitaire water<br />
17. Radiator<br />
18. Verwarmingsketel<br />
19. Thermische<br />
veiligheidsklep<br />
20. Terugslagklep<br />
21. Vulset<br />
24. Pomp radiatoren<br />
A Verdeelnet water<br />
SYLLABUS CV <strong>DEEL</strong> I: <strong>INTRODUCTIE</strong> & <strong>BASISBEGRIPPEN</strong> 14
FERO – TECHNICAL DEALER DAYS 2013<br />
11. CIRCULATIEKITS voor COMPACT<br />
SOORT COMPACT 18-24 COMPACT 35<br />
POMP CV 41501101700 IDEM<br />
HIGH EF. POMP CV 41501202700 IDEM<br />
POMP +WW 41501100400 41501202600<br />
41501203300<br />
HIGH EF. POMP+WW 41501203300 41501203000 41501203000<br />
41501202600<br />
41501100400<br />
12. VARIA<br />
Vragen?<br />
41501101700<br />
Mogelijke problemen?<br />
Bedankt voor uw<br />
aandacht!<br />
41501202700<br />
? ?<br />
SYLLABUS CV <strong>DEEL</strong> I: <strong>INTRODUCTIE</strong> & <strong>BASISBEGRIPPEN</strong> 15
Change language
