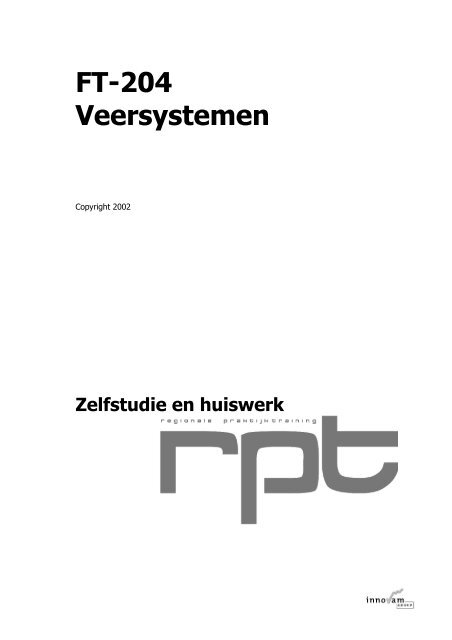

<strong>FT</strong>-<strong>204</strong><br />
<strong>Veersystemen</strong><br />
Copyright 2002<br />
Zelfstudie en huiswerk
Zelfstudie<br />
Introductie<br />
Dit Zelfstudiepakket is een voorbereiding op de RPT-dag "<strong>Veersystemen</strong>", die je<br />
binnenkort gaat volgen. Tijdens deze RPT-dag ga je een aantal opdrachten uitvoeren. De<br />
informatie in de Zelfstudie is speciaal gericht op deze opdrachten. De Zelfstudie vormt<br />
een aanvulling op de Theorieleerstof die bij de beroepsopleiding hoort.<br />
In de Zelfstudie moet je een aantal vragen beantwoorden. Doe dit zo goed als je kunt.<br />
Het helpt je ook om met succes door de Starttoets te komen. De vragen worden tijdens<br />
de dag door de instructeur besproken. Neem daarom de ingevulde Zelfstudie mee<br />
naar de RPT-dag en bewaar hem goed. Hij kan ook zeer nuttig zijn bij de<br />
voorbereiding op het praktijkexamen.<br />
Doelstellingen<br />
Na afloop van deze dag kun je met betrekking tot:<br />
Controleren van binnenpoten op slijtage:<br />
De vitale onderdelen controleren op slijtage.<br />
Elastomeren vervangen van een voorvork:<br />
De elastomeren op de juiste manier vervangen.<br />
Seals vervangen:<br />
De seals op de juiste manier vervangen.<br />
De verschillende merken:<br />
De voorkomende systemen onderscheiden.<br />
Afstellen van een veersysteem<br />
Een volledig geveerde fiets afstellen.<br />
De juiste keuze maken uit de verschillende opties van de fabrikanten om zodoende de<br />
veerkarakteristiek aan te passen aan de wensen van de gebruiker.<br />
<strong>FT</strong>-<strong>204</strong> VEERSYSTEMEN<br />
09-02<br />
1
Zelfstudie<br />
<strong>Veersystemen</strong><br />
<strong>Veersystemen</strong> worden al jaren toegepast op de fiets, maar met de komst van de<br />
moutainbike (ATB) is dit in een stroomversnelling gekomen. De meest geavanceerde<br />
systemen worden ontwikkeld en toegepast.<br />
Een veersysteem moet zorgen dat het voor- en/of achterwiel altijd contact blijft houden<br />
met de weg. Heeft een wiel geen contact meer met de weg, dan kan er niet geremd,<br />
gestuurd en aangedreven worden. Dit geldt eigenlijk alleen in extreme situaties zoals in<br />
de mountainbike- en race wereld. <strong>Veersystemen</strong> op stads- en hybride-achtige fietsen zijn<br />
er om het comfort te verbeteren. Een fiets kan dus voor- en/of achtervering hebben.<br />
Vering en demping<br />
Bij geveerde voorvorken denken we in de eerste plaats aan vering. Naast vering hebben<br />
we echter ook demping nodig. De beweging die de veerpoten maken zullen immers ook<br />
afgeremd moeten worden. Doen we dit niet, dan blijft de voorvork veel te lang in- en<br />
uitveren (stuiteren) en kunnen de daarop volgende oneffenheden in het wegdek niet<br />
opgevangen worden.<br />
Door het inveren van de vork wordt dus de “klap” opgevangen. Om het inveren zo snel<br />
mogelijk te stoppen maken we gebruik van demping.<br />
VRAAG 1. Wat zal er gebeuren als de demping van de geveerde voorvork uitvalt?<br />
<strong>FT</strong>-<strong>204</strong> VEERSYSTEMEN<br />
09-02<br />
2
Zelfstudie<br />
Constructievormen<br />
De meest bekende constructievorm van een geveerde voorvork is het telescopische<br />
systeem, ofwel het in elkaar schuiven van twee buizen van ongelijke diameter.<br />
De buizen, veerpoten genaamd, kunnen<br />
op twee manieren in elkaar schuiven:<br />
de bovenste veerpoot in de onderste<br />
veerpoot<br />
de onderste veerpoot in de bovenste<br />
veerpoot (upside-down principe).<br />
Een variant op de telescoopvork is de balhoofdvering. Bij dit type voorvork is het<br />
telescopisch gedeelte in het balhoofd gemonteerd. Deze is dus ook voorzien van een<br />
verend en een dempend gedeelte. Het nadeel van dit systeem is dat het één systeem is<br />
met de fiets. Balhoofdvering kan dus later niet ingebouwd worden.<br />
De parallellogram-voorvork heeft een aantal scharnierpunten die het parallellogram laten<br />
bewegen bij het in en uitveren van de vork. Tussen dit parallellogram is een veerunit<br />
gemonteerd. Deze veerunit heeft een verend en een dempend deel. Het verende deel is<br />
meestal buiten de veer-unit geplaatst.<br />
<strong>FT</strong>-<strong>204</strong> VEERSYSTEMEN<br />
09-02<br />
3
Zelfstudie<br />
Dit is ook duidelijk te zien aan de stalen veer die om de demperunit is geplaatst. Het<br />
parallellogram kan voor of achter het balhoofd geplaatst zijn.<br />
Er bestaat ook een uitvoering waarbij de demping elektrisch te verstellen is. Het voordeel<br />
van deze geveerde vorken is dat ze stabiele vorkpoten hebben. Een nadeel is het hogere<br />
gewicht en de slijtage aan de scharnierpunten.<br />
De voorvork<br />
De voorvork bestaat uit<br />
verschillende onderdelen.<br />
Veel onderdelen komen<br />
overeen met de<br />
ongeveerde voorvork.<br />
Meestal is de geveerde<br />
voorvork uit verschillende<br />
onderdelen opgebouwd.<br />
Een geveerde voorvork<br />
heeft net als een<br />
ongeveerde voorvork<br />
een<br />
binnenbalhoofdbuis en<br />
een kroonstuk.<br />
Bij de meeste geveerde voorvorken is de binnenbalhoofdbuis te demonteren van het<br />
kroonstuk. In het kroonstuk zijn twee veerpoten gemonteerd.<br />
Deze veerpoten bestaan uit een binnenveerpoot en een buitenveerpoot. Ook de<br />
veerpoten zijn meestal te demonteren van het kroonstuk.<br />
<strong>FT</strong>-<strong>204</strong> VEERSYSTEMEN<br />
09-02<br />
4
Zelfstudie<br />
In de voorvork zit een intern werkend deel dat zorgt voor de demping en/of vering van de<br />
vork. Het intern werkende deel van de verende voorvork bestaat altijd uit twee delen: een<br />
verend en een dempend gedeelte.<br />
Het verende deel zorgt dat het wiel van de fiets in verticale richting kan bewegen en de<br />
demping moet de verende beweging zo snel mogelijk tot stilstand brengen, om stuiteren<br />
te voorkomen.<br />
Voor het verende gedeelte kunnen we gebruik maken van verschillende middelen:<br />
lucht<br />
veer<br />
elastomeer.<br />
Lucht is samendrukbaar en dus te gebruiken. Door de druk van de lucht te variëren kun<br />
je de veerweg instellen. Een hoge druk geeft een korte veerweg en een lage druk een<br />
lange.<br />
Een veer kun je onder meer of minder spanning zetten en daarmee de veerweg instellen.<br />
Ditzelfde geldt ook voor de elastomeer.<br />
Voor het dempende gedeelte kunnen we gebruik maken van olie of elastomeer.<br />
De olie wordt door de inverende werking van de vork door kanaaltjes gevoerd. Deze<br />
kanaaltjes (bij sommige vorken instelbaar) remmen de verende werking af en dempen<br />
dus de veerwerking. Dit is vergelijkbaar met de schokdempers van een auto.<br />
Een elastomeer heeft dempende eigenschappen en kan dus zonder demper toegepast<br />
worden.<br />
We kunnen de volgende systemen en combinaties op voorvorken tegenkomen:<br />
Luchtvering en oliedemper<br />
Veer en instelbare oliedemper<br />
Luchtvering en instelbare oliedemper<br />
Veer en oliedemper<br />
<strong>FT</strong>-<strong>204</strong> VEERSYSTEMEN<br />
09-02<br />
Elastomeer en lucht<br />
Elastomeer.<br />
5
Zelfstudie<br />
VRAAG 2. Waar moet je op letten bij het verversen van de voorvorkolie?<br />
Voorvorken met luchtvering en oliedemper<br />
Dit principe werd bij de eerste geveerde voorvorken toegepast.<br />
Het onderste deel van de voorvork is gevuld met olie, waarin de<br />
zuiger met de gaatjes op en neer beweegt. Dit hydraulische<br />
gedeelte zorgt voor de demping.<br />
In het bovenste deel van de veerpoot zit een luchtkamer. Deze<br />
bepaalt de veerweg. Door het aanpassen van de luchtdruk is de<br />
veerweg en dus de veerkarakteristiek aan te passen. Boven op<br />
de veerpoot is een ventiel aangebracht. Met behulp van een<br />
pompje kun je de luchtdruk verhogen of verlagen.<br />
Voorvorken met luchtvering en instelbare oliedemper<br />
De werking van dit type voorvork is hetzelfde als de voorvork<br />
met niet-instelbare demper. Alleen kun je bij dit type geveerde<br />
voorvork door middel van een knop op de veerpoot de gaatjes<br />
in de zuiger kleiner of groter maken. Je kunt er dus de<br />
doorstroming mee beïnvloeden.<br />
<strong>FT</strong>-<strong>204</strong> VEERSYSTEMEN<br />
09-02<br />
6
Zelfstudie<br />
Voorvorken met veer en oliedemper<br />
Dit type voorvork wordt tegenwoordig veel toegepast. Je komt deze types tegen bij de<br />
voorvorken van RockShox en Marzocchi.<br />
De veer bepaalt de veerweg. Door de veer meer of minder onder spanning te zetten kun<br />
je de veerweg en dus ook de veerkarakteristiek aanpassen. Het hydraulische gedeelte<br />
zorgt voor de demping.<br />
Om lekkage tussen de binnen- en buitenpoot te<br />
voorkomen worden cartridges toegepast. In de cartridge<br />
is het dempingsgedeelte van de voorvork ondergebracht.<br />
De principewerking van een cartridge is hetzelfde als van<br />
een veersysteem met oliedemping. Het gedeelte van de<br />
oliedemping is nu voorzien van een extra omhulsel.<br />
De cartridge is dus een makkelijk vervangbare kleine<br />
unit die in de binnenpoot wordt geplaatst. Bij de duurdere<br />
cartridges is de demping instelbaar. Meestal treffen<br />
we maar één cartridge aan in een verende vork, in de<br />
andere binenpoot zit dan alleen een geleidestang.<br />
Bij verende voorvorken die voorzien zijn van een<br />
cartridge is de smering van de geleiding tussen binnenpoot<br />
en buiten poot kritisch.<br />
Bij verende voorvorken zonder cartridge kan de olie<br />
tussen de binnenpoot en buiten poot rondgespoeld<br />
worden om zo de geleidebussen te smeren.<br />
Bij een cartridge zit de olie mooi opgesloten in een unit<br />
waardoor het niet mogelijk is om olie voor de demping<br />
ook nog eens te gebruiken voor de smering van de geleidebussen.<br />
Het is daarom belangrijk dat we bij verende<br />
voorvorken met een cardridge regelmatig de geleidebussen<br />
smeren. Cartridge woren tegenwoordig steeds<br />
minder toegepast.<br />
Marzocchi past een andere constructie toe. Deze constructie wordt ook cartridge<br />
genoemd. De principewerking van het hydraulische gedeelte is hetzelfde. Alleen bevindt<br />
deze zich bij Marzocchi volledig in de olie, en hij kan gedemonteerd worden.<br />
Voor het instellen van de veerweg wordt bij beide vorken gebruik gemaakt van een veer.<br />
Door de spanning van de veer te verhogen of te verlagen kan het aanspreken van de<br />
vering geregeld worden.<br />
<strong>FT</strong>-<strong>204</strong> VEERSYSTEMEN<br />
09-02<br />
7
Zelfstudie<br />
Voorvorken met veer en instelbare oliedemper<br />
De werking is hetzelfde als bij de niet-instelbare demper, alleen kun je hier aan de<br />
bovenzijde of de onderzijde van de veerpoot de gaatjes in de zuiger kleiner of groter<br />
maken. Je kunt er dus de doorstroming mee beïnvloeden.<br />
Voorvorken met elastomeer en lucht<br />
Bij dit type voorvork zorgt de elastomeer voor de veerweg en de lucht voor de demping.<br />
Door het meer of minder door laten stromen van lucht wordt de demping afgesteld. Door<br />
de elastomeren (MCU) meer of minder onder spanning te zetten kan de veerweg<br />
ingesteld worden. In elke veerpoot zitten losse elastomeren die vervangbaar zijn. Dit type<br />
voorvork kom je o.a. tegen bij RST.<br />
Voorvorken met elastomeer<br />
In de wat goedkopere voorvorken kom je vaak volledig elastomeer voorvorken tegen. De<br />
elastomeer zorgt in dit geval voor de demping en bepaalt de veerweg. Door het<br />
toepassen van andere soorten elastomeer (harder of zachter), is de karakteristiek van de<br />
vork in te stellen. Je kunt ook verschillende soorten elastomeer door elkaar gebruiken. De<br />
voorvorken die volledig elastomeer-geveerd zijn, zijn meer bedoeld voor het recreatieve<br />
gebruik. De demping van deze vorken is over het algemeen een stuk minder dan bij de<br />
hydraulisch gedempte voorvorken. Dit type voorvork kom je bij bijna alle merken tegen.<br />
Afstellen van geveerde voorvorken<br />
Een geveerde voorvork kan aangepast worden aan het gewicht en het rijgedrag van de<br />
berijder. Bij de voorvork met luchtvering kunnen we door het vervangen van de olie<br />
door dunnere of dikkere olie de demping aanpassen. Ook door het verhogen en verlagen<br />
van de druk in de luchtkamer kunnen we de voorvork aanpassen aan de berijder.<br />
Ook door het verstellen van de demper kan de vork afgesteld worden.<br />
Een elastomeer-geveerde (MCU) voorvork kun je aanpassen door de elastomeren te<br />
vervangen door hardere of zachtere uitvoeringen. Of zelfs een elastomeer vervangen<br />
door een massief deel.<br />
Een voorvork met veer kun je aanpassen door de veer te vervangen door een stuggere of<br />
slappere uitvoering.<br />
<strong>FT</strong>-<strong>204</strong> VEERSYSTEMEN<br />
09-02<br />
8
Zelfstudie<br />
Onderhoud<br />
Ook veersystemen hebben onderhoud nodig, vooral de voorvorken die intensief in het<br />
terrein worden gebruikt. Het gevolg van dat gebruik kan zijn:<br />
Langs de veerpoten kunnen modder en zand in het binnenwerk van de vork komen.<br />
Vet, dat de binnenste veerpoot soepel moet laten bewegen, kan verharden.<br />
Een afdichtingsrubber of keerring kan hard en broos worden<br />
Er kan ook slijtage optreden aan de diverse onderdelen.<br />
Daarom adviseren de meeste fabrikanten een voorvork minstens één maal per jaar te<br />
“servicen”. Maak bij een onderhoudsbeurt aan een geveerde voorvork gebruik van<br />
originele materialen. Gebruik ook de door de fabrikant voorgeschreven oliën en vetten.<br />
Een verkeerde olie of vet kan de werking van de vork beïnvloeden.<br />
Bij sommige geveerde voorvorken moeten de binnenste veerpoten ingevet worden met<br />
speciaal vet. Dit vet is speciaal hiervoor ontwikkeld. Het trekt weinig of geen vuil aan en<br />
voorkomt het kleven van de binnenste veerpoot aan de geleidingsbussen. De oliën die<br />
gebruikt worden gebruikt in de demper zijn ook van een speciale soort. Deze oliën zijn<br />
voorzien van toevoegingen die bijvoorbeeld het schuimen van de olie voorkomen. Ook<br />
hebben deze oliën een nauwkeurig bepaalde vloeibaarheid (viscositeit).<br />
VRAAG 3. Op welke punten controleer je een verende voorvork tijdens<br />
eenonderhoudsbeurt?<br />
Montage van een geveerde voorvork<br />
Bij het bestellen en monteren van een nieuwe geveerde voorvork moeten we op een<br />
aantal dingen letten:<br />
Ten eerste de diameter van de binnenbalhoofdbuis. De binnenbalhoofdbuis heeft<br />
een diameter van 1” of 1 1 /4” of 1 1 /8”. Er worden dus drie diameters toegepast. De<br />
meeste voorkomende maten zijn 1” en 1 1 /8”.<br />
Verder moet je letten op het type balhoofdstel dat gemonteerd is. Bij ATB-fietsen zijn<br />
er uitvoeringen met of zonder schroefdraad op de binnenbalhoofdbuis.<br />
<strong>FT</strong>-<strong>204</strong> VEERSYSTEMEN<br />
09-02<br />
9
Zelfstudie<br />
Achtervering<br />
Op de betere mountainbikes is achtervering al een aantal jaren normaal. Tegenwoordig<br />
begint ook op de sportievere stadsfiets de achtervering, eventueel in combinatie met een<br />
geveerde voorvork, snel populairder te worden.<br />
Om achtervering mogelijk te maken moet de fiets een volledig scharnierende achtervork<br />
hebben. Hiervoor zijn dan ook diverse scharnierpunten aangebracht op de liggende en<br />
staande achtervork. Voor de demping en vering zorgt een los veerelement. Deze<br />
veerelementen zijn qua principewerking gelijk aan de voorvork.<br />
Door middel van een instelbare veer wordt de veerweg afgesteld. De demping is meestal<br />
hydraulisch.<br />
De constructie van het veerelement is anders dan bij een geveerde voorvork. De<br />
verstelbare veer is buiten het dempende gedeelte geplaatst en is daardoor makkelijk<br />
instelbaar. Bij sommige veerelementen kan de demping afgesteld worden. Deze<br />
veerelementen kom je vooral bij de mountainbike tegen.<br />
Dit is het einde van de Zelfstudie. Deze Zelfstudie is zo universeel mogelijk opgezet. Er<br />
bestaat echter in de praktijk geen universele uitvoering. Alle fabrikanten hebben hun<br />
eigen uitvoeringen en oplossingen. Als je hierover onduidelijkheden bent tegengekomen<br />
of vragen hebt, zoek dit dan uit in je eigen werksituatie en breng het op de RPT-dag ter<br />
sprake tijdens de behandeling van de Zelfstudie.<br />
Veel succes op de RPT-dag.<br />
<strong>FT</strong>-<strong>204</strong> VEERSYSTEMEN<br />
09-02<br />
10
