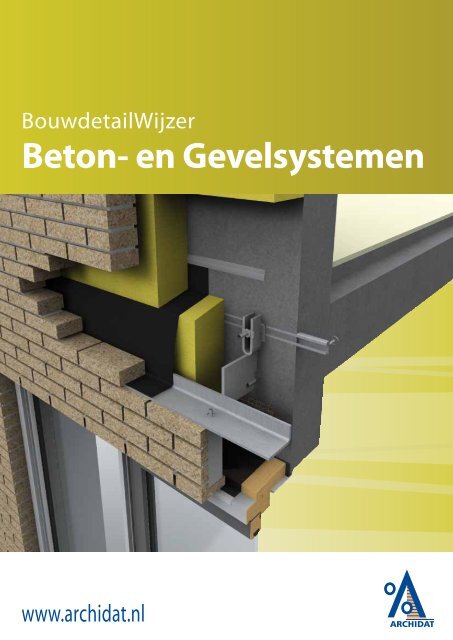

BouwdetailWijzer<br />

Beton- en Gevelsystemen<br />

www.archidat.nl

De BouwdetailWijzer<br />

Beton- en Gevelsystemen<br />

De serie BouwdetailWijzer bestaat uit praktische handboeken om uitgekiend te detailleren, met name voor<br />

ontwerpende, uitvoerende en controlerende partijen in de bouw. De boeken kennen een heldere opbouw<br />

en voldoen aan het huidige Bouwbesluit en NEN-normen. In elke uitgave zijn circa vijfenzeventig oplossingen<br />

opgenomen voor essentiële gebouwknooppunten.<br />

Bij deze uitgave<br />

BouwdetailWijzer Beton- en Gevelsystemen<br />

De BouwdetailWijzer bestaat uit de volgende delen:<br />

– BouwdetailWijzer Beton- en Gevelsystemen<br />

– BouwdetailWijzer Dak- en Gevelopeningen<br />

ISBN 978-90-79271-15-3 © <strong>Archidat</strong> augustus 2010<br />

www.bouwcad-online.nl 1

2<br />

Samenstelling:<br />

ing. Max de Jong<br />

ing. Jourdain Martens<br />

Ontwerp en opmaak:<br />

KiaOramedia<br />

Alphazet Prepress<br />

Uitgever:<br />

<strong>Archidat</strong> B.V.,<br />

Max de Jong (bouwtechnisch bedrijfskundige)<br />

Adres:<br />

Julianalaan 1, 2341 EN Oegstgeest<br />

Postbus 116, 2340 AC Oegstgeest<br />

Telefoon: (071) 519 19 60<br />

Fax: (071) 519 19 61<br />

Helpdesk: (071) 519 19 52<br />

E-mail: info@archidat.nl<br />

Website: www.archidat.nl<br />

© <strong>Archidat</strong> augustus 2010<br />

Algemene voorwaarden<br />

Op alle overeenkomsten van <strong>Archidat</strong> B.V. zijn de Algemene Voorwaarden van toepassing die zijn gedeponeerd bij de Kamer van<br />

Koophandel in Leiden.<br />

Alle rechten voorbehouden<br />

Niets uit deze uitgave mag zonder uitdrukkelijke, voorafgaande schriftelijke toestemming van de uitgever verveelvoudigd en/of openbaar<br />

worden gemaakt door middel van druk, fotokopie, microfilm, beeldplaat, magnetische schijf of band, opslag in een door derden<br />

toegankelijk raadpleegsysteem, of op welke wijze dan ook, elektronisch, mechanisch of anderszins. Dit verbod betreft tevens de gehele<br />

of gedeeltelijke bewerking.<br />

De uitgever verklaart dat deze uitgave op zorgvuldige wijze en naar beste weten is samengesteld; evenwel kan de uitgever op geen<br />

enkele wijze instaan voor de juistheid of volledigheid van de informatie. De uitgever aanvaardt dan ook geen enkele aansprakelijkheid<br />

voor schade, van welke aard ook, die het gevolg is van handelingen en/of beslissingen die gebaseerd zijn op bedoelde informatie.<br />

Gebruikers van deze uitgave wordt met nadruk aangeraden deze informatie niet geïsoleerd, maar uitsluitend in combinatie met hun<br />

professionele kennis te gebruiken, en de gebruikte informatie op zijn juistheid te toetsen.<br />

BouwdetailWijzer Beton- en Gevelsystemen<br />

Losse verkoopprijs € 79<br />

Doorlopend abonnement € 59<br />

Excl. 6% BTW<br />

www.bouwcad-online.nl

Voorwoord<br />

Kwalitatief goede details hebben een positief effect op het hele bouwproject. De kwaliteit van een project wordt<br />

immers voor een groot deel bepaald door de kwaliteit van de toegepaste producten en de detailleringen die als<br />

basis dienen voor de verwerking.<br />

Dat klinkt heel logisch, maar het uitwerken of raadplegen van deze details is vaak een stuk moeilijker. Waar vind je<br />

de juiste detaillering en is het detail in de praktijk wel uitvoerbaar of hoe weet je of de detaillering voldoet aan alle<br />

eisen en voorschriften?<br />

Producenten en leveranciers beschikken over veel kennis en ervaring en spelen in dit proces een belangrijke rol.<br />

Zij weten als geen ander hoe hun product toegepast dient te worden.<br />

Dit is dan ook de reden dat <strong>Archidat</strong> is gestart om samen met producenten en leveranciers van bouwproducten<br />

een serie leveranciersgebonden bouwdetails te ontwikkelen.<br />

Met deze BouwdetailWijzer beschikt u over de eerste uitgave van deze nieuwe serie bouwdetails.<br />

<strong>Archidat</strong><br />

Max de Jong<br />

Directeur<br />

www.bouwcad-online.nl 3

Inhoudsopgave<br />

Voorwoord 3<br />

Algemene achtergrondinformatie<br />

over bouwdetails 7<br />

Ontwerpuitgangspunten 8<br />

Halfen:<br />

‘Bewuste keuzes op detailniveau verbeteren bouwproces’ 10<br />

DEMU Metaalindustrie:<br />

‘Constructieve fouten door crisis niet ondenkbaar’ 26<br />

BIA Beton:<br />

‘Innoverend vermogen sterktste troef BIA Beton’ 42<br />

Weber-Beamix:<br />

‘Bouwkosten en details wezenlijk onderdeel van ontwerpproces’ 58<br />

Overzicht<br />

<strong>Archidat</strong> producten 76<br />

www.bouwcad-online.nl 5

Algemene achtergrondinformatie<br />

over bouwdetails<br />

Inleiding<br />

Bij de voorbereiding van bouwplannen gaat veel aandacht uit naar de vraag: wat is haalbaar? Eisen en wensen<br />

zullen getoetst moeten worden aan regelgeving, budget en uitvoerbaarheid. Alle partijen die betrokken zijn bij<br />

het initiatief, het ontwerp en de uitvoering van bouwplannen hebben behoefte aan goede en overzichtelijke<br />

bouwdetails.<br />

Bouwdetails weerspiegelen de mogelijkheden en oplossingen van de gekozen bouwmethodiek. De keuze voor<br />

een bepaalde bouwmethodiek is afhankelijk van uiteenlopende factoren. De meest essentiële factoren die de<br />

uiteindelijke keuze voor een bouwmethodiek bepalen zijn:<br />

– Ontwerp<br />

– Projectgrootte<br />

– Bouwplaats<br />

– Beoogde bouwtijd<br />

– Seriematigheid<br />

– Materiaaleigenschappen<br />

– Kostenfactoren<br />

– Ervaring<br />

– Uitvoerbaarheid<br />

Daarnaast zijn er nog vele andere randvoorwaarden die de keuze voor een bepaalde bouwmethodiek kunnen<br />

beïnvloeden.<br />

Deze editie van de BouwdetailWijzer gaat in op de productoplossingen van vooraanstaande producenten en<br />

leveranciers in de bouwkolom. De volgende producenten en leveranciers zijn in deze editie opgenomen;<br />

– Halfen<br />

– DEMU Metaalindustrie<br />

– BIA Beton<br />

– Saint-Gobain Weber Beamix<br />

Leeswijzer<br />

De BouwdetailWijzer bestaat uit in de praktijk veel toegepaste knooppunten en detailoplossingen van de eerder<br />

genoemde producenten en leveranciers. De bouwdetails zijn gerangschikt in een logische volgorde. Middels de<br />

tabbladen aan de rechterzijde van de bladzijden kunnen de oplossingen van de verschillende producenten en<br />

leveranciers snel worden vergeleken.<br />

De beschikking over uitgewerkte bouwdetails is echter geen garantie voor de toepassing van de juiste materiaalkeuze<br />

en detaillering. Inzicht in bouwtechniek, ontwerpproces en bouwproces zijn eveneens noodzakelijk.<br />

De BouwdetailWijzer bevat een selectie van veel geraadpleegde en interessante bouwdetails. Interpretatie van de<br />

bouwdetails in afwijkende situaties dient weloverwogen te gebeuren.<br />

De bouwdetails zijn zo veel mogelijk overeenkomstig de gangbare bouwpraktijk ontwikkeld in samenwerking met<br />

de producenten en leveranciers. Dit wil zeggen dat nieuwe producten en bouwtechnieken en ook ontwikkelingen<br />

als duurzaam bouwen op de voet gevolgd worden. De meest actuele trends, regelgevingen en technieken worden<br />

door <strong>Archidat</strong> vertaald in de bouwdetails. Voor de gebruiker van deze informatie is het daarom van belang steeds<br />

de meest recente gegevens te gebruiken.<br />

Raadpleeg voor een volledig overzicht van de bouwdetails www.archidat.nl<br />

www.bouwcad-online.nl 7

8<br />

Ontwerpuitgangspunten<br />

Voor een goede toepassing van de bouwdetails is het van belang kennis te nemen van enkele aanbevelingen en<br />

ontwerpuitgangspunten. Keuze voor een bepaalde bouwmethodiek brengen specifieke aanbevelingen met zich<br />

mee. De algemeen toepasbare aanbevelingen en uitgangspunten worden in dit hoofdstuk behandeld. De specifieke<br />

aanbevelingen van de in dit boek opgenomen productenten en leveranciers worden per toegepast product in de<br />

afzonderlijke bouwdetails beschreven.<br />

Algemeen<br />

– Zorg voor voldoende naad- en kierdichting tussen de verschillende constructiedelen. Dit voorkomt lucht- en<br />

geluidstransport.<br />

– Breng folies ten behoeve van vochtkering overlappend aan. Dit voorkomt vochtdoorslag.<br />

– Gebruik duurzame materialen en pas bij voorkeur handelsmaten toe.<br />

– Zorg ervoor dat materialen met verschillende uitzetcoëfficiënten niet koud op elkaar worden aangesloten.<br />

Pas zo nodig schuim, rubber, vilt of iets soortgelijks toe om scheurvorming te voorkomen.<br />

– Beperk thermische overdracht en geluidsoverdracht door toepassing van isolatie en voldoende dilatatie.<br />

Fundering<br />

– Houd de isolatie minimaal 60 mm vrij van de fundering of breng een strook isolatie met gesloten cellen aan<br />

ter plaatse van de funderingsbalk. Dit voorkomt vochtopname van de isolatieplaat.<br />

– Pas indien mogelijk een geïsoleerde funderingsbekisting toe om koudebruggen te beperken.<br />

– Breng een strook folie aan bij aanhechting tussen metselwerk en funderingsbalk. Dit voorkomt scheurvorming<br />

van de gevel en voert het lekwater af.<br />

– Ventileer de kruipruimte. Dit voorkomt vocht- en schimmelproblemen.<br />

– Pas bij een gemetseld buitenblad, bij voorkeur op de eerste 10 metsellagen, hardgebakken stenen toe.<br />

Dit voorkomt vochtopname van de gevel.<br />

Gevelopeningen<br />

– Beperk de toetreding van ongedierte door openingen, zoals stootvoegen, afstand tussen latei en kozijn en<br />

dergelijke, niet groter te maken dan 10 mm.<br />

– Zorg voor voldoende waterkerende lagen ter plaatse van gevelopeningen.<br />

– Zorg voor voldoende naad- en kierdichting tussen de verschillende onderdelen van ramen en deuren.<br />

Dit voorkomt luchttransport.<br />

– Ontwerp de opstanden ter plaatse van deuren, zoals dorpels, maximaal 20 mm boven het niveau van de<br />

afgewerkte vloer.<br />

– Breng een onderdorpel van duurzaam materiaal aan. Dit voorkomt of beperkt onderhoud aan het gebouw.<br />

– Voorkom vervuiling van de gevel door goede waterafvoer te realiseren met behulp van dorpels of waterslagen.<br />

Zorg voor een overstek van minimaal 30 tot 40 mm afhankelijk van de toegepaste producten en materialen.<br />

Vloeren<br />

– Breng een krimpnet in de dekvloer aan bij wisseling van de ondergrond. Dit voorkomt scheurvorming.<br />

– Breng ter plaatse van de vloeroplegging indien noodzakelijk een akoestisch materiaal aan. Dit voorkomt of<br />

beperkt geluidstransport.<br />

– Zorg ervoor dat de dekvloer en harde vloerafwerking vrijgehouden worden van wanden en onderdorpel door<br />

toepassing van een kantstrook. Dit voorkomt scheurvorming en geluidsoverdracht.<br />

www.bouwcad-online.nl

Gevels<br />

– Ontwerp bij een gemetselde gevel een luchtspouw van 40 mm. Hiermee wordt een minimale luchtspouw<br />

van 30 mm in de praktijk gerealiseerd ten behoeve van spouwventilatie.<br />

– Zorg voor voldoende spouwventilatie. Dit voorkomt vochtproblemen.<br />

– Breng open stootvoegen in het metselwerk aan ten behoeve van spouwventilatie en vochtafvoer.<br />

– Beperk vervuiling van opspattend water door een grindlaag aan te brengen ter plaatse van de gevel.<br />

– Breng voldoende dilatatievoegen aan. Dit voorkomt scheurvorming in gevel en constructie.<br />

Daken<br />

– Houd rekening met de dakopbouw. Bij traditionele kapconstructies dient een waterwerende en dampdoorlatende<br />

laag aangebracht te worden. Bij prefab dakelementen zijn deze doorgaans in de fabriek<br />

aangebracht.<br />

– Om vochtproblemen te voorkomen dient er voldoende ventilatieruimte aanwezig te zijn tussen dakconstructie<br />

en dakbedekking.<br />

– Plaats een vogelschroot ter voorkoming van ongedierte ter verbetering van de ventilatie.<br />

– Zorg voor voldoende stelruimte voor het plaatsen van de muurplaat.<br />

– Voorkom dat water naar de gevel afgevoerd wordt, indien de hemelwaterafvoer verstopt raakt.<br />

www.bouwcad-online.nl 9

10<br />

Halfen:<br />

‘Bewuste keuzes op detailniveau<br />

verbeteren bouwproces’<br />

HALFEN maakt gebouwen mogelijk, het motto van het bedrijf dat specialist is op het gebied van beton-, gevelverankering<br />

en montagetechniek. Hier in Nederland bestaat de corebusiness van Halfen vooral uit projecten<br />

waarin metselwerkondersteuningen en lateien verwerkt worden. Eerst veelal in de prestigieuze kantoorprojecten,<br />

maar door een neergang in de utiliteitsbouw is het bedrijf de laatste jaren een steeds grotere rol gaan spelen<br />

binnen de woningbouw. Alferink: “Als je kijkt naar de hedendaagse woningbouw, dan is er enorm veel veranderd<br />

in het gevelbeeld.”<br />

HALFEN uit Borne (voorheen Enter) maakt deel uit van de internationale Halfen Group. Het bedrijf, met circa dertig werknemers,<br />

beschikt daarmee over de voordelen van een grote speler in de markt, maar kent anderzijds de charme van een<br />

klein, flexibel, ‘familieachtig’ bedrijf. Ronald Alferink (41), Salesmanager Projecten, kan er uitvoerig en gepassioneerd over<br />

meepraten. Alferink werkt zelf al weer zeventien jaar bij het bedrijf uit Twente. “We zijn hier geen van allen gladde verkopers.<br />

We zijn allemaal techneuten en gaan voor toegevoegde waarde en de relatie.”<br />

Co-maker<br />

Het liefst vervult het bedrijf een ‘co-maker-achtige’ relatie. “Als co-maker zijn<br />

we echte partners,” legt Alferink uit. “Dat houdt in dat bedrijven echt alles met<br />

ons doen. Ze weten gewoon wat wij doen, hoeveel energie wij stoppen in<br />

de kwaliteit van onze producten, de engineering en ondersteuning.” Als voorbeeld<br />

noemt Alferink een aannemer die op voorhand al een detailboekje<br />

opstuurt om ‘er op te schieten.’ Hij bewondert die houding. “Er zijn altijd<br />

moeilijke knooppunten. Moet je hier kijken wat er allemaal is getekend.” Hij<br />

wijst naar een detail dat voor hem ligt. “Je hebt metselwerk, binnenspouwbladen,<br />

een vloer, kozijnen, een suskast, rolluiken, metselwerkondersteuningen,<br />

spouwankers, een waterkering. En dat alles komt bij elkaar.” Het geeft<br />

volgens Alferink genoeg gesprekstof.<br />

Salesmanager Projecten<br />

Ronald Alferink<br />

Ontwerpvrijheid<br />

“Je ziet dat er een hele ontwikkeling heeft plaatsgevonden door de jaren heen,” vertelt Alferink. “Twintig jaar geleden<br />

was het bijna onvoorstelbaar dat wij ook zouden voorkomen in kleinschalige woningbouw, ééngezins- en laagbouw -<br />

woningen. Nou, op dit moment zit het er vol mee; grote puien, dubbele deuren met zijlichten daarnaast. Als je dan<br />

een dagmaat van vier meter hebt, dan lukt dat niet meer met een latei. Je zult dan metselwerkondersteuningen<br />

moeten gebruiken, vervolgens is de overspanning oneindig, want je hangt alles op aan de vloer, aan de constructie.”<br />

In die zin dragen de producten van HALFEN in hoge mate bij aan een stuk ontwerpvrijheid. Kolommetjes op<br />

de hoeken worden overbodig, een eerste verdieping die helemaal naar voren komt kragen. Zomaar wat voorbeelden.<br />

Advies op gebied van detailleringen is daarbij geen overbodige luxe.<br />

Probleem<br />

Alferink pakt een blanco vel en schetst welk probleem zich kan voordoen op detailniveau. “Het heeft heel vaak te<br />

maken met spouwankers in combinatie met de waterkering boven een kozijnopening.” Hij laat zien hoe er regelmatig<br />

scheuren in het metselwerk boven een opening komen, doordat er in verband met de waterkering onvoldoende<br />

spouwankers worden toegepast. “Dat kun je oplossen door een dubbele waterkering toe te passen,”<br />

vertelt Alferink. “We hebben besloten dit op detail te zetten. Het is een advies en we proberen er in ieder geval<br />

de mensen mee aan het denken te zetten. Laat ze maar zeggen hoe het anders moet. Dan komt het in ieder geval<br />

op detail te staan. Daarmee maak je van te voren wél een bewuste keuze en doe je er alles aan om te zorgen dat<br />

het uiteindelijk goed gaat.”<br />

www.bouwcad-online.nl

Aannemer<br />

De salesmanager ziet het als taak van de aannemer om een<br />

steeds meer coördinerende rol te gaan vervullen, de juiste<br />

adviserende partners om zich heen te verzamelen om uiteindelijk<br />

met de kritieken van alle kanten tot een optimaal<br />

detail te komen. “Dan hoeft hij niet tijdens de uitvoering<br />

met keuzes geconfronteerd te worden die op dat moment<br />

ad hoc besloten moeten worden.” Vooral de grote bedrijven<br />

waar HALFEN mee samenwerkt zijn bereid om te investeren<br />

in engineering. “Dan kan je gewoon het goedkoopste bouwen.<br />

Daar ben ik van overtuigd. Investeren in voorbereiding<br />

is eigenlijk details ontdekken. Samen praten, samen details<br />

Metselwerkondersteuningen bij nieuwbouwproject IJburg<br />

in Amsterdam, Steenhuis Bukman Architecten<br />

maken. Daar is heel veel in te doen.” Met kleine aanpassingen van een detail is er volgens Alferink al heel veel geld<br />

voor een aannemer te verdienen. Of anders gezegd; ook veel onnodige kosten te besparen.<br />

Detailleringen<br />

Juist op het gebied van metselwerkondersteuningen en lateien heeft HALFEN een flink aantal details aangeleverd<br />

voor de website Bouwcad-online, maar ook op het gebied van gevelplaatverankering, natuursteenverankering,<br />

sandwichplaatverankering en koudebrugonderbrekingen voor balkon- en galerijplaten. Volgens Alferink is de deelname<br />

aan Bouwcad-online ook typisch een voorbeeld van een co-maker-samenwerking. We zijn een bedrijf dat<br />

niet alleen een product wil leveren, maar veel meer voor een klant wil doen. Dat is een van onze belangrijkste<br />

speerpunten, al jaren. Dat wordt ook gewaardeerd in de markt. Dat doe je dus door alle processen te optimaliseren;<br />

bestickering van de pallets op de bouwplaats, begeleiding, het adviseren over detaillering. Met Bouwcadonline<br />

heb je in feite een partner erbij, waardoor je mensen aan het denken kunt zetten met je detaillering.”<br />

www.bouwcad-online.nl 11

Halfen<br />

DEMU Metaalindustrie<br />

BIA Beton<br />

Saint-Gobain Weber Beamix<br />

12<br />

Halfen - bouwdetail 002<br />

Buitenwand met verdiepingsvloer en raamopening<br />

Metselwerkverankering -<br />

(Baksteen-) betonverankering<br />

wandopbouw<br />

metselwerk<br />

luchtspouw<br />

waterwerende,<br />

dampdoorlatende isolatieplaat<br />

stijlen 38x140 mm<br />

isolatieplaat<br />

dampremmende laag<br />

dubbel plaatmateriaal<br />

Halfen<br />

hamerkopbout<br />

type HS in ankerrail<br />

type HTA<br />

waterkerende laag<br />

Halfen<br />

metselwerkondersteuning<br />

type WS<br />

met DP-optie<br />

open stootvoeg<br />

t.b.v. vochtafvoer<br />

Halfen<br />

hamerkopbout<br />

type HS in ankerrail<br />

type HTA<br />

waterkerende laag<br />

X<br />

V<br />

prefab betonnen latei<br />

voorzien van waterhol<br />

spouw afsluiten<br />

luchtdichte aansluiting<br />

-35 35<br />

Halfen bouwdetails gemaakt door <strong>Archidat</strong> - www.bouwcad-online.nl<br />

365<br />

100 60 40 140 25<br />

K<br />

70 114 181<br />

kantstrook<br />

vloeropbouw<br />

vloerafwerking<br />

dekvloer<br />

PE-folie<br />

geluidsisolatie<br />

uitvlaklaag<br />

breedplaatvloer<br />

50 20<br />

250 30 20<br />

luchtdichte aansluiting<br />

zelfregulerend<br />

ventilatierooster<br />

luchtdichte aansluiting<br />

raamopening<br />

negge<br />

hardhout kozijn 67x114 mm<br />

hardhout raam 54x67 mm<br />

isolerende HR++ beglazing<br />

dagkant

Halfen - bouwdetail 006<br />

Buitenwand met verdiepingsvloer en raamopening<br />

Metselwerkverankering -<br />

(Baksteen-) betonverankering<br />

wandopbouw<br />

metselwerk<br />

luchtspouw<br />

spouwisolatie<br />

gestapeld binnenspouwblad<br />

folie ter voorkoming<br />

van scheurvorming<br />

kimblok<br />

kimspecie<br />

Halfen<br />

hamerkopbout<br />

type HS in ankerrail<br />

type HTA<br />

Halfen<br />

metselwerkondersteuning<br />

type WS<br />

met DP-optie<br />

waterkerende laag<br />

open stootvoeg<br />

t.b.v. vochtafvoer<br />

waterkerende laag<br />

X<br />

V<br />

boutanker<br />

prefab betonnen latei<br />

voorzien van waterhol<br />

luchtdichte aansluiting<br />

-35 35<br />

max.10 mm<br />

Halfen bouwdetails gemaakt door <strong>Archidat</strong> - www.bouwcad-online.nl<br />

100 40 130 100<br />

K<br />

370<br />

70 114 186<br />

kantstrook<br />

vloeropbouw<br />

vloerafwerking<br />

dekvloer<br />

PE-folie<br />

geluidsisolatie<br />

uitvlaklaag<br />

breedplaatvloer<br />

50 20<br />

250 30 20<br />

flexibele aansluiting<br />

veeranker<br />

glijfolie<br />

prefab betonnen latei<br />

luchtdichte aansluiting<br />

raamopening<br />

negge<br />

hardhout kozijn 67x114 mm<br />

hardhout raam 54x67 mm<br />

isolerende HR++ beglazing<br />

dagkant<br />

Halfen<br />

DEMU Metaalindustrie<br />

BIA Beton<br />

Saint-Gobain Weber Beamix<br />

13

Halfen<br />

DEMU Metaalindustrie<br />

BIA Beton<br />

Saint-Gobain Weber Beamix<br />

14<br />

Halfen - bouwdetail 009<br />

Buitenwand met verdiepingsvloer en raamopening<br />

Metselwerkverankering -<br />

Hoeklijnvormige metselwerkondersteuning<br />

wandopbouw<br />

metselwerk<br />

luchtspouw<br />

spouwisolatie<br />

i.h.w. gestorte<br />

betonwand<br />

i.h.w. gestorte kim<br />

Halfen<br />

lijmanker<br />

type HB-V<br />

waterkerende<br />

laag<br />

Halfen<br />

metselwerkondersteuning<br />

type G met<br />

DP-optie<br />

open stootvoeg<br />

t.b.v.<br />

vochtafvoer<br />

X<br />

Wv<br />

voldoende<br />

ruimte tussen<br />

hoeklijn en kozijn<br />

waterkerende laag<br />

-35 35<br />

luchtdichte aansluiting<br />

Halfen bouwdetails gemaakt door <strong>Archidat</strong> - www.bouwcad-online.nl<br />

100 40 130 180<br />

K<br />

450<br />

70 114 266<br />

kantstrook<br />

vloeropbouw<br />

vloerafwerking<br />

dekvloer<br />

PE-folie<br />

geluidsisolatie<br />

uitvlaklaag<br />

breedplaatvloer<br />

50 20<br />

250 30 20<br />

luchtdichte aansluiting<br />

raamopening<br />

negge<br />

hardhout kozijn 67x114 mm<br />

hardhout raam 54x67 mm<br />

isolerende HR++ beglazing<br />

dagkant

Halfen - bouwdetail 014<br />

Buitenwand met balkon of galerij<br />

Metselwerkverankering -<br />

Hoeklijnvormige metselwerkondersteuning<br />

wandopbouw<br />

metselwerk<br />

luchtspouw<br />

gestapeld binnenspouwblad<br />

folie ter voorkoming<br />

van scheurvorming<br />

Halfen<br />

lijmanker type HB-V<br />

waterkerende laag<br />

open stootvoeg<br />

t.b.v. vochtafvoer<br />

horizontale dilatatie<br />

voorzien van kitvoeg<br />

op rugvulling<br />

X<br />

Halfen<br />

metselwerkondersteuning<br />

type KW<br />

Halfen bouwdetails gemaakt door <strong>Archidat</strong> - www.bouwcad-online.nl<br />

K<br />

100 40 100<br />

240<br />

kitvoeg<br />

vloeropbouw<br />

vloertegels<br />

lijmlaag<br />

egalisatielaag<br />

breedplaatvloer<br />

250 25<br />

flexibele aansluiting<br />

veeranker<br />

voldoende ruimte t.b.v.<br />

uitzetten metselwerk<br />

Halfen<br />

DEMU Metaalindustrie<br />

BIA Beton<br />

Saint-Gobain Weber Beamix<br />

15

Halfen<br />

DEMU Metaalindustrie<br />

BIA Beton<br />

Saint-Gobain Weber Beamix<br />

16<br />

Halfen - bouwdetail 016<br />

Buitenwand met balkon of galerij<br />

Metselwerkverankering -<br />

Hoeklijnvormige metselwerkondersteuning<br />

wandopbouw<br />

metselwerk<br />

luchtspouw<br />

gestapeld binnenspouwblad<br />

folie ter voorkoming<br />

van scheurvorming<br />

Halfen<br />

hamerkopbout<br />

type HZS in ankerrail<br />

type HZA<br />

waterkerende laag<br />

open stootvoeg<br />

t.b.v. vochtafvoer<br />

V X<br />

Halfen<br />

metselwerkondersteuning<br />

type KW<br />

Halfen bouwdetails gemaakt door <strong>Archidat</strong> - www.bouwcad-online.nl<br />

K<br />

plafondopbouw<br />

stijlen 28x80 mm<br />

regelwerk 28x45 mm<br />

plafondbekleding<br />

balkon-/galerijplaat<br />

10 28 83 240 60

Halfen - bouwdetail 018<br />

Buitenwand<br />

Gevelplaatverankering<br />

waterkerende laag<br />

Halfen<br />

verstifting type HFV<br />

horizontale dilatatie<br />

voorzien van kitvoeg<br />

op rugvulling<br />

let op opening<br />

t.b.v. vochtafvoer<br />

Halfen<br />

gevelplaatanker<br />

type FPA-3<br />

Halfen<br />

trek/druk huls met bout<br />

type DS<br />

Halfen bouwdetails gemaakt door <strong>Archidat</strong> - www.bouwcad-online.nl<br />

100 30 120 150<br />

400<br />

wandopbouw<br />

prefab beton gevelplaat<br />

luchtspouw<br />

vochtbestendige isolatieplaat<br />

prefab beton wandelement<br />

Halfen<br />

DEMU Metaalindustrie<br />

BIA Beton<br />

Saint-Gobain Weber Beamix<br />

17

Halfen<br />

DEMU Metaalindustrie<br />

BIA Beton<br />

Saint-Gobain Weber Beamix<br />

18<br />

Halfen - bouwdetail 024<br />

Buitenwand met verdiepingsvloer<br />

Gevelplaatverankering<br />

opbouw vliesgevel<br />

isolerende beglazing<br />

aluminium achterconstructie<br />

aansluiting voldoende<br />

waterdicht uitvoeren<br />

waterkerende laag<br />

Halfen<br />

borstweringanker<br />

type BRA-AJ<br />

Halfen bouwdetails gemaakt door <strong>Archidat</strong> - www.bouwcad-online.nl<br />

100 30 120 150<br />

400<br />

bevestiging<br />

achterconstructie<br />

vloeropbouw<br />

vloerafwerking<br />

dekvloer<br />

PE-folie<br />

geluidsisolatie<br />

uitvlaklaag<br />

breedplaatvloer<br />

50 20<br />

250 30 20<br />

Halfen<br />

haakkopbout type HS<br />

in ankerrail type HTA<br />

flexibele en<br />

luchtdichte aansluiting<br />

wandopbouw<br />

prefab beton gevelplaat<br />

luchtspouw<br />

vochtbestendige isolatieplaat<br />

prefab beton wandelement

Halfen - bouwdetail 025<br />

Buitenwand met raamopening en verdiepingsvloer<br />

Sandwichanker<br />

stekeind<br />

stelspecie<br />

sandwichelement<br />

prefab beton buitenblad<br />

isolatieplaat<br />

dampremmende laag<br />

prefab beton binnenblad<br />

horizontale dilatatie<br />

voorzien van kitvoeg<br />

op rugvulling<br />

let op opening<br />

t.b.v. vochtafvoer<br />

trekbandwapening<br />

stekanker<br />

staafanker<br />

Halfen<br />

sandwichplaatanker<br />

type SP-FA<br />

schijnvoeg<br />

aluminium<br />

afdruipprofiel<br />

kitvoeg<br />

Halfen bouwdetails gemaakt door <strong>Archidat</strong> - www.bouwcad-online.nl<br />

380<br />

80 120 180<br />

140 68 172<br />

luchtdichte aansluiting<br />

raamopening<br />

negge<br />

isolerende beglazing<br />

aluminium raam<br />

dagkant<br />

kantstrook<br />

vloeropbouw<br />

vloerafwerking<br />

dekvloer<br />

vloer aanstorten<br />

stekeind in voeg kanaalplaat<br />

kanaalplaat<br />

260 50 20<br />

centreerstrip<br />

oplegnok<br />

Halfen<br />

DEMU Metaalindustrie<br />

BIA Beton<br />

Saint-Gobain Weber Beamix<br />

19

Halfen<br />

DEMU Metaalindustrie<br />

BIA Beton<br />

Saint-Gobain Weber Beamix<br />

20<br />

Halfen - bouwdetail 027<br />

Buitenwand met verdiepingsvloer<br />

Sandwichanker<br />

stekeind<br />

stelspecie<br />

waterkerende laag<br />

horizontale dilatatie<br />

voorzien van kitvoeg<br />

op rugvulling<br />

let op opening<br />

t.b.v. vochtafvoer<br />

folie ter voorkoming<br />

van scheurvorming<br />

stekanker<br />

Halfen<br />

sandwichplaatanker<br />

type SP-SPA<br />

Halfen bouwdetails gemaakt door <strong>Archidat</strong> - www.bouwcad-online.nl<br />

80 120 150<br />

350<br />

vloeropbouw<br />

vloerafwerking 20 mm<br />

dekvloer 50 mm<br />

vloer aanstorten<br />

wapening in hamerkopsparing<br />

kanaalplaat 260 mm<br />

boutanker<br />

sandwichelement<br />

prefab beton buitenblad<br />

isolatieplaat<br />

dampremmende laag<br />

prefab beton binnenblad

Halfen - bouwdetail 028<br />

Buitenwand met raamopening en verdiepingsvloer<br />

Natuursteenverankering<br />

stekeind<br />

stelspecie<br />

Halfen<br />

spreidanker<br />

type HB-BZ<br />

Halfen<br />

natuursteenanker<br />

type Body Anker DT<br />

epoxylijm<br />

glijhuls<br />

waterwerende,<br />

dampdoorlatende laag<br />

in zwarte uitvoering<br />

(optioneel)<br />

trekbandwapening<br />

stekanker<br />

staafanker<br />

Halfen<br />

spreidanker<br />

type HB-BZ<br />

Halfen<br />

natuursteenanker<br />

type Body Anker DT<br />

wandopbouw<br />

natuursteen gevelplaat<br />

luchtspouw<br />

waterwerende,<br />

dampdoorlatende isolatie<br />

prefab beton binnenblad<br />

Halfen<br />

hoekverbinding<br />

type NAS-LW T<br />

gleuf t.b.v. afvoer<br />

lekwater<br />

waterkerende laag<br />

kitvoeg<br />

Halfen bouwdetails gemaakt door <strong>Archidat</strong> - www.bouwcad-online.nl<br />

370<br />

30 30 130 180<br />

130 68 172<br />

luchtdichte aansluiting<br />

raamopening<br />

negge<br />

isolerende beglazing<br />

aluminium raam<br />

dagkant<br />

kantstrook<br />

vloeropbouw<br />

vloerafwerking<br />

dekvloer<br />

vloer aanstorten<br />

stekeind in voeg kanaalplaat<br />

kanaalplaat<br />

260 50 20<br />

centreerstrip<br />

oplegnok<br />

Halfen<br />

DEMU Metaalindustrie<br />

BIA Beton<br />

Saint-Gobain Weber Beamix<br />

21

Halfen<br />

DEMU Metaalindustrie<br />

BIA Beton<br />

Saint-Gobain Weber Beamix<br />

22<br />

Halfen - bouwdetail 030<br />

Buitenwand met verdiepingsvloer<br />

Natuursteenverankering<br />

Halfen<br />

natuursteenanker<br />

type mortelanker UMA<br />

epoxylijm<br />

glijhuls<br />

kimblok<br />

kimspecie<br />

folie ter voorkoming<br />

van scheurvorming<br />

aanstorten t.b.v.<br />

metselen kim<br />

waterwerende,<br />

dampdoorlatende laag<br />

in zwarte uitvoering<br />

(optioneel)<br />

Halfen<br />

natuursteenanker<br />

type mortelanker UMA<br />

epoxylijm<br />

glijhuls<br />

Halfen bouwdetails gemaakt door <strong>Archidat</strong> - www.bouwcad-online.nl<br />

30 30 130 175<br />

365<br />

flexibele en<br />

luchtdichte aansluiting<br />

veeranker<br />

kantstrook<br />

vloeropbouw<br />

vloerafwerking<br />

dekvloer<br />

kanaalplaat<br />

wandopbouw<br />

natuursteen gevelplaat<br />

luchtspouw<br />

waterwerende,<br />

dampdoorlatende isolatie<br />

gestapeld binnenspouwblad<br />

260 50 20

Halfen - bouwdetail 033<br />

Buitenwand met verdiepingsvloer en balkon/galerij<br />

Koudebrugonderbreking<br />

compriband<br />

RVS sokkelprofiel<br />

opsteekprofiel<br />

(optioneel)<br />

waterkerende laag<br />

Halfen<br />

koudebrugonderbreking<br />

type HIT-BX<br />

dakbedekking<br />

afschot<br />

balkon-/galerijplaat<br />

compriband<br />

wapeningslaag<br />

h.w.a. Ø 80 mm<br />

Halfen bouwdetails gemaakt door <strong>Archidat</strong> - www.bouwcad-online.nl<br />

15 140 10 175<br />

340<br />

kantstrook<br />

vloeropbouw<br />

vloerafwerking<br />

dekvloer<br />

PE-folie<br />

geluidsisolatie<br />

uitvlaklaag<br />

breedplaatvloer<br />

50 20<br />

250 30 20<br />

folie ter voorkoming van<br />

constructieve aanhechting<br />

wandopbouw<br />

siepleister<br />

wapeningslaag<br />

spanningsverdelende laag<br />

isolatieplaat<br />

hechtlaag<br />

gestapeld binnenblad<br />

Halfen<br />

DEMU Metaalindustrie<br />

BIA Beton<br />

Saint-Gobain Weber Beamix<br />

23

Halfen<br />

DEMU Metaalindustrie<br />

BIA Beton<br />

Saint-Gobain Weber Beamix<br />

24<br />

Halfen - bouwdetail 035<br />

Buitenwand met dak/terras<br />

Koudebrugonderbreking<br />

prefab betonnen<br />

borstwering<br />

Halfen<br />

koudebrugonderbreking<br />

type HIT-FT<br />

compriband<br />

wapeningslaag<br />

folie ter voorkoming van<br />

constructieve aanhechting<br />

wandopbouw<br />

siepleister<br />

wapeningslaag<br />

spanningsverdelende laag<br />

isolatieplaat<br />

hechtlaag<br />

gestapeld binnenblad<br />

Halfen bouwdetails gemaakt door <strong>Archidat</strong> - www.bouwcad-online.nl<br />

180<br />

afschot<br />

min. 15 mm/m<br />

15 140 10 175<br />

340<br />

dak-/ terrasopbouw<br />

terrastegels<br />

dakbedekking<br />

EPS afschotplaat<br />

isolatieplaat 130 mm<br />

dampremmende laag<br />

breedplaat 250 mm

Halfen - bouwdetail 036<br />

Buitenwand met verdiepingsvloer<br />

Koudebrugonderbreking<br />

kimblok<br />

kimspecie<br />

waterkerende laag<br />

open stootvoeg<br />

t.b.v.<br />

vochtafvoer<br />

Halfen<br />

koudebrugonderbreking<br />

type HIT-OT<br />

prefab betonband<br />

horizontale dilatatie<br />

voorzien van kitvoeg<br />

op rugvulling<br />

Halfen bouwdetails gemaakt door <strong>Archidat</strong> - www.bouwcad-online.nl<br />

100 40 130 175<br />

445<br />

kantstrook<br />

vloeropbouw<br />

vloerafwerking<br />

dekvloer<br />

PE-folie<br />

geluidsisolatie<br />

uitvlaklaag<br />

breedplaatvloer<br />

50 20<br />

250 30 20<br />

folie ter voorkoming van<br />

constructieve aanhechting<br />

wandopbouw<br />

metselwerk<br />

luchtspouw<br />

spouwisolatie<br />

gestapeld binnenspouwblad<br />

Halfen<br />

DEMU Metaalindustrie<br />

BIA Beton<br />

Saint-Gobain Weber Beamix<br />

25

26<br />

DEMU Metaalindustrie:<br />

‘Constructieve fouten door crisis<br />

niet ondenkbaar’<br />

“Heb je het in de bouw over Demu’s, dan weet iedereen dat het over doorkoppelen gaat. En heb je het over<br />

Vemo’s, dan gaat het over schroefhulzen.” Richard van der Ham, de nieuwe Managing Director van DEMU<br />

Metaalindustrie is er heilig van overtuigd: de naam DEMU is een begrip als het gaat om vooraf ingestorte bevestigingsmiddelen.<br />

Toch is dat geen reden voor het 80-jarige bedrijf om achterover te gaan leunen. Met het nieuwe<br />

management hebben ze grote plannen. “We willen nog meer met de voeten in de markt gaan staan.”<br />

DEMU Metaalindustrie, gevestigd in Utrecht, is in Nederland onbetwist marktleider als het gaat om bevestigingssystemen,<br />

constructieve systemen, doorkoppel- en hijsankersystemen. Prestigieuze projecten zoals de Noord-Zuidlijn, het KPMGgebouw<br />

langs de A9, het UMC St. Radbout in Nijmegen en het Centraal Station in Amsterdam zijn zomaar wat voorbeelden<br />

waar DEMU de boel letterlijk bij elkaar houdt. Maar constructief bevestigen is nog wel eens iets dat onderschat wordt<br />

volgens de Managing Director.<br />

Kritisch<br />

Richard neemt geen blad voor de mond. “We zitten elkaar met zijn allen gewoon in de maling te nemen en gek te<br />

maken.” Het is de wat scherpe omlijsting van een kritisch verhaal. Niet voor niets, want Richard ziet als het gaat om<br />

constructieve bevestigingen een hoop misgaan in de bouw. Daarnaast vormen<br />

verkorte verwerkingstijden en de tijdsdruk op de bouwplaats de oorzaak van<br />

een groot aantal constructieve missers. “De doorlooptijd wordt overal onder<br />

druk gezet. Er is geen tijd meer voor gedegen werkvoorbereiding. Projecten<br />

worden op dit moment later vrijgegeven vanwege de crisis.” Het is volgens<br />

Richard daarom ook niet ondenkbaar dat, los van de al hoge faalkosten in de<br />

bouw, juist in deze tijd er bij projecten heel wat constructieve fouten in kunnen<br />

sluipen. “Het zijn wel boute uitspraken, ik hoop dat je het wat genuanceerd<br />

kan vertalen,” vraagt Richard. “Maar soms moet je ook wel eens dingen<br />

op scherp zetten,” vervolgt hij. “Niet alles in de bouw is verkeerd… sterker<br />

nog, het is de mooiste industrie om werkzaam in te zijn.”<br />

Richard van der Ham: “Nog meer met<br />

de voeten in de markt gaan staan.”<br />

Probleem<br />

“Wij hebben het hier bij DEMU over bevestigingsmiddelen en constructieve bevestigingsmiddelen. Een bevestigingsmiddel<br />

wordt gebruikt om een airco op te hangen,” verduidelijkt Richard. “Een constructief bevestigingsmiddel<br />

wordt gebruikt om een IPE-profiel vast te zetten.” Twee uitersten. Toch zit je met een levensgroot probleem als de<br />

airco naar beneden komt zetten terwijl er net iemand onderdoor loopt. “Waar ligt die verantwoordelijkheid?” vraagt<br />

Richard zich af. “In de bouwmarkt liggen vaak best goede bevestigingsmiddelen, maar wie brengt ze aan en wie<br />

berekent de benodigde sterkte?”<br />

Details<br />

“Je kunt het nog zo goed verzinnen als fabrikant, maar daar heb je niks aan als het niet goed verwerkt wordt door<br />

een constructeur, tekenaar of op de bouwplaats. Daarom helpen de details hier ook bij.” DEMU is één van de leveranciers<br />

die met haar bouwdetails op Bouwcad-online staat. Richard: “Het is een mix: niet alleen het product, maar<br />

ook het detail en de verwerking bepalen de kwaliteit. Wij denken mee in het bouwproces en zetten daarom ook<br />

bijvoorbeeld de minimale buigmaat (Lb maat) in de details. Vanwege kostenbesparingen wordt geprobeerd de<br />

verantwoordelijkheid en de beslissing vaak door te schuiven naar de leverancier.” Sales en marketingmanager Karin<br />

van Kuffeler vult Richard aan: “In de hele bouwkolom is vanwege deze kostenbesparingen, de opzichter bijna wegbezuinigd.<br />

Er kan lang niet altijd meer goed worden gecontroleerd of de constructie ook zo wordt uitgevoerd als<br />

beschreven is.”<br />

www.bouwcad-online.nl

Emotie<br />

Regelmatig schroomt Richard niet om stevige bewoordingen te gebruiken.<br />

Karin is het wel gewend. “Het is ook de emotie,” verklaart Richard. “We hebben<br />

een enorm mooi bedrijf en product, maar het is ook wel eens frustrerend<br />

als wij uiteindelijk een keer moeten beslissen dat iets niet mogelijk is,<br />

wij onze verantwoordelijkheid nemen, maar daar wel op aangekeken worden.”<br />

Voor DEMU is het daarom zaak meer dan alleen een ankertje of een<br />

hulsje te verkopen. Richard: “We hebben een smal productengamma, maar<br />

het gaat wel héél diep. Daar zijn we specialist in en dat willen we ook blijven.<br />

Dat betekent dat de documentatie, de kennis, de advisering, de rekensoftware,<br />

de CAD tekeningen en de details óók onderdeel zijn van het DEMUproduct.<br />

Daarmee onderscheiden wij ons.”<br />

Een prefab betonnen casco met een<br />

doorkoppelsysteem van DEMU<br />

www.bouwcad-online.nl 27

Halfen<br />

DEMU Metaalindustrie<br />

BIA Beton<br />

Saint-Gobain Weber Beamix<br />

28<br />

Demu Metaalindustrie - bouwdetail 002<br />

Hoekaansluiting buitenwand<br />

Bevestigingssystemen<br />

verzinkt stalen hoekprofiel<br />

stelijzer<br />

stelanker<br />

285<br />

10 35 120 120<br />

DEMU Metaalindustrie bouwdetails gemaakt door <strong>Archidat</strong> - www.bouwcad-online.nl<br />

gevelbekleding 10 mm<br />

draagprofiel<br />

vochtbestendige isolatieplaat<br />

prefab beton wandelement<br />

stelruimte afdichten<br />

VEMO-betonschroefhuls<br />

VEMO-betonschroefhuls<br />

10 35 120 100<br />

265

Demu Metaalindustrie - bouwdetail 004<br />

Buitenwand met binnenwand<br />

Bevestigingssystemen<br />

dilatatievoeg<br />

kit op rugvulling<br />

stelijzer<br />

stelanker<br />

DEMU Metaalindustrie bouwdetails gemaakt door <strong>Archidat</strong> - www.bouwcad-online.nl<br />

300<br />

prefab beton bouwmuur<br />

stelruimte afdichten<br />

VEMO-betonschroefhuls<br />

prefab beton binnenspouwblad<br />

spouwisolatie<br />

luchtspouw<br />

metselwerk<br />

100 40 100 100<br />

340<br />

Halfen<br />

DEMU Metaalindustrie<br />

BIA Beton<br />

Saint-Gobain Weber Beamix<br />

29

Halfen<br />

DEMU Metaalindustrie<br />

BIA Beton<br />

Saint-Gobain Weber Beamix<br />

30<br />

Demu Metaalindustrie - bouwdetail 008<br />

Fundering met binnenwand<br />

Doorkoppelsystemen en InnoGain<br />

Gain verkregen met behulp van<br />

DEMU InnoGain sparingsbuis<br />

DEMU stekeind 2020<br />

DEMU stekanker 4010<br />

kantstrook 10 mm<br />

prefab beton<br />

funderingsbalk<br />

DEMU Metaalindustrie bouwdetails gemaakt door <strong>Archidat</strong> - www.bouwcad-online.nl<br />

300<br />

500<br />

opening t.b.v. mortelvulling<br />

vloerafwerking 20 mm<br />

dekvloer 50 mm<br />

ribcassettevloer 345 mm<br />

345 50 20

Demu Metaalindustrie - bouwdetail 011<br />

Buitenwandaansluiting<br />

Doorkoppelsystemen<br />

DEMU stekkenbak<br />

natte knoop<br />

DEMU Metaalindustrie bouwdetails gemaakt door <strong>Archidat</strong> - www.bouwcad-online.nl<br />

prefab beton binnenspouwblad<br />

spouwisolatie<br />

luchtspouw<br />

metselwerk<br />

100 40 100 150<br />

390<br />

Halfen<br />

DEMU Metaalindustrie<br />

BIA Beton<br />

Saint-Gobain Weber Beamix<br />

31

Halfen<br />

DEMU Metaalindustrie<br />

BIA Beton<br />

Saint-Gobain Weber Beamix<br />

32<br />

Demu Metaalindustrie - bouwdetail 015<br />

Fundering met buitenwand<br />

Doorkoppelsystemen, bevestigingssystemen en InnoGain<br />

Download nu het rekenprogramma, waarmee de boutankers volgens CUR25 berekend worden: www.demu.nl/software<br />

Gain verkregen<br />

met behulp van<br />

DEMU InnoGain<br />

sparingsbuis<br />

DEMU stekeind 2020<br />

windanker van<br />

buitenaf aan te<br />

brengen<br />

DEMU<br />

boutanker 1988<br />

DEMU stelbout<br />

DEMU stelanker of<br />

DEMU ROTON<br />

stelanker<br />

maaiveld<br />

DEMU<br />

boutanker 1988<br />

prefab beton<br />

plintelement<br />

waterkerende laag<br />

isolatie met<br />

gesloten cellen<br />

stelspecie<br />

vochtafvoer<br />

DEMU<br />

stekanker 4010<br />

prefab beton<br />

funderingsbalk<br />

410<br />

100 30 100 180<br />

DEMU Metaalindustrie bouwdetails gemaakt door <strong>Archidat</strong> - www.bouwcad-online.nl<br />

550<br />

opening t.b.v. mortelvulling<br />

stelruimte 30 mm<br />

constructief onderstoppen<br />

vloerafwerking 20 mm<br />

dekvloer 50 mm<br />

geïsoleerde kanaalplaatvloer 260 mm<br />

wapening in voeg<br />

kanaalplaat

Demu Metaalindustrie - bouwdetail 017<br />

Buitenwand met verdiepingsvloer<br />

Doorkoppelsystemen, Constructieve systemen en InnoGain<br />

Download nu het rekenprogramma, waarmee de boutankers volgens CUR25 berekend worden: www.demu.nl/software<br />

Gain verkregen<br />

met behulp van<br />

DEMU InnoGain<br />

sparingsbuis<br />

DEMU stekeind 2020<br />

stelspecie<br />

waterkerende laag<br />

DEMU stelbout<br />

DEMU stelanker of<br />

DEMU ROTON<br />

stelanker<br />

folie ter voorkoming<br />

van scheurvorming<br />

80 100 150<br />

330<br />

DEMU Metaalindustrie bouwdetails gemaakt door <strong>Archidat</strong> - www.bouwcad-online.nl<br />

opening t.b.v. mortelvulling<br />

vloerafwerking 20 mm<br />

dekvloer 50 mm<br />

vloer aanstorten<br />

wapening in hamerkopsparing<br />

kanaalplaat 200 mm<br />

DEMU boutanker 1988<br />

DEMU stekanker 4010<br />

SANDWICHELEMENT:<br />

prefab beton buitenblad<br />

isolatieplaat<br />

dampremmende laag<br />

prefab beton binnenblad<br />

Halfen<br />

DEMU Metaalindustrie<br />

BIA Beton<br />

Saint-Gobain Weber Beamix<br />

33

Halfen<br />

DEMU Metaalindustrie<br />

BIA Beton<br />

Saint-Gobain Weber Beamix<br />

34<br />

Demu Metaalindustrie - bouwdetail 021<br />

Buitenwand met verdiepingsvloer<br />

Doorkoppelsystemen, constructieve systemen,<br />

bevestigingssystemen en InnoGain<br />

Download nu het rekenprogramma, waarmee de boutankers volgens CUR25 berekend worden: www.demu.nl/software<br />

DEMU<br />

stekeind 2020<br />

stelspecie<br />

windanker van<br />

buitenaf aan te<br />

brengen<br />

DEMU<br />

boutanker 1988<br />

DEMU stelanker<br />

of DEMU ROTON<br />

stelanker<br />

DEMU<br />

boutanker 1988<br />

DEMU<br />

stekanker 4010<br />

gevelplaatverankering<br />

100 30 100 180<br />

410<br />

DEMU Metaalindustrie bouwdetails gemaakt door <strong>Archidat</strong> - www.bouwcad-online.nl<br />

Lb maat<br />

opening t.b.v. mortelvulling<br />

kantstrook<br />

vloerafwerking 20 mm<br />

dekvloer 50 mm<br />

vloer aanstorten<br />

DEMU stekeind 2020<br />

in voeg kanaalplaat<br />

kanaalplaat 260 mm<br />

centreerstrip<br />

trekbandwapening<br />

DEMU staafanker 4010<br />

Lb maat:<br />

M16 Ø12 min. 140 mm<br />

M120 Ø16 min. 160 mm

Demu Metaalindustrie - bouwdetail 025<br />

Buitenwand met binnenwand<br />

Doorkoppelsystemen en bevestigingssystemen<br />

DEMU stekkenbak<br />

natte knoop<br />

DEMU stekkenbak<br />

DEMU Metaalindustrie bouwdetails gemaakt door <strong>Archidat</strong> - www.bouwcad-online.nl<br />

150<br />

prefab beton gevelplaat<br />

luchtspouw<br />

vochtbestendige isolatieplaat<br />

prefab beton wandelement<br />

100<br />

30<br />

100<br />

150<br />

380<br />

Halfen<br />

DEMU Metaalindustrie<br />

BIA Beton<br />

Saint-Gobain Weber Beamix<br />

35

Halfen<br />

DEMU Metaalindustrie<br />

BIA Beton<br />

Saint-Gobain Weber Beamix<br />

36<br />

Demu Metaalindustrie - bouwdetail 026<br />

Buitenwand met binnenwand<br />

Bevestigingssystemen<br />

Download nu het rekenprogramma, waarmee de boutankers volgens CUR25 berekend worden: www.demu.nl/software<br />

stelruimte afdichten<br />

metselwerk<br />

luchtspouw<br />

spouwisolatie<br />

prefab beton binnenspouwblad<br />

DEMU Metaalindustrie bouwdetails gemaakt door <strong>Archidat</strong> - www.bouwcad-online.nl<br />

100<br />

DEMU boutanker 1988<br />

stalen hoeklijn<br />

DEMU boutanker 1988<br />

100<br />

40<br />

100<br />

150<br />

390

Demu Metaalindustrie - bouwdetail 030<br />

Kolom- en liggeraansluiting met verdiepingsvloer<br />

Doorkoppelsystemen en InnoGain<br />

Gain verkregen<br />

met behulp van<br />

DEMU InnoGain<br />

sparingsbuis<br />

DEMU stekeind 2020<br />

Gain verkregen<br />

met behulp van<br />

DEMU InnoGain<br />

sparingsbuisdoorvoer<br />

DEMU stekanker 4010<br />

DEMU Metaalindustrie bouwdetails gemaakt door <strong>Archidat</strong> - www.bouwcad-online.nl<br />

220<br />

opening t.b.v. mortelvulling<br />

prefab beton kolom<br />

kantstrook 10 mm<br />

vloerafwerking 20 mm<br />

dekvloer 50 mm<br />

breedplaatvloer 250 mm<br />

prefab beton balkbodem<br />

prefab beton kolom<br />

Halfen<br />

DEMU Metaalindustrie<br />

BIA Beton<br />

Saint-Gobain Weber Beamix<br />

37

Halfen<br />

DEMU Metaalindustrie<br />

BIA Beton<br />

Saint-Gobain Weber Beamix<br />

38<br />

Demu Metaalindustrie - bouwdetail 031<br />

Dak met buitenwand<br />

Doorkoppelsystemen, constructieve systemen en InnoGain<br />

Download nu het rekenprogramma, waarmee de boutankers volgens CUR25 berekend worden: www.demu.nl/software<br />

anker t.b.v.<br />

bevestiging<br />

muurafdekking<br />

Gain verkregen<br />

met behulp van<br />

DEMU InnoGain<br />

sparingsbuisdoorvoer<br />

DEMU stekeind 2020<br />

stelspecie<br />

waterkerende laag<br />

DEMU stelbout<br />

DEMU stelanker of<br />

DEMU ROTON<br />

stelanker<br />

DEMU boutanker 1988<br />

trekbandwapening<br />

DEMU stekanker 4010<br />

SANDWICHELEMENT:<br />

prefab beton buitenblad<br />

isolatieplaat<br />

dampremmende laag<br />

prefab beton binnenblad<br />

80 100 180<br />

DEMU Metaalindustrie bouwdetails gemaakt door <strong>Archidat</strong> - www.bouwcad-online.nl<br />

dakbedekking<br />

isolatieplaat 140 mm<br />

EPS afschotplaat<br />

dampremmende laag<br />

vloer aanstorten<br />

DEMU stekeind 2020 in voeg<br />

kanaalplaat 260 mm<br />

centreerstrip

Demu Metaalindustrie - bouwdetail 034<br />

Buitenwand met verdiepingsvloer<br />

Doorkoppelsystemen en InnoGain<br />

Gain verkregen<br />

met behulp van<br />

DEMU InnoGain<br />

sparingsbuis<br />

DEMU<br />

stekeind 2020<br />

stelruimte 30 mm<br />

onderstoppen<br />

trekband<br />

DEMU<br />

stekanker 4010<br />

100 40 100 180<br />

DEMU Metaalindustrie bouwdetails gemaakt door <strong>Archidat</strong> - www.bouwcad-online.nl<br />

420<br />

opening t.b.v. mortelvulling<br />

kantstrook 10 mm<br />

vloerafwerking 20 mm<br />

dekvloer 50 mm<br />

haarspeldwapening<br />

breedplaatvloer 250 mm<br />

250 50 20<br />

metselwerk<br />

luchtspouw<br />

spouwisolatie<br />

prefab beton binnenspouwblad<br />

Halfen<br />

DEMU Metaalindustrie<br />

BIA Beton<br />

Saint-Gobain Weber Beamix<br />

39

Halfen<br />

DEMU Metaalindustrie<br />

BIA Beton<br />

Saint-Gobain Weber Beamix<br />

40<br />

Demu Metaalindustrie - bouwdetail 038<br />

Dak met buitenwand<br />

Constructieve systemen,<br />

bevestigingssystemen en InnoGain<br />

Download nu het rekenprogramma, waarmee de boutankers volgens CUR25 berekend worden: www.demu.nl/software<br />

prefab betonnen dakrand<br />

Gain verkregen met<br />

behulp van DEMU<br />

InnoGain sparingsbuis<br />

doorvoer<br />

cellulair glas t.b.v.<br />

koudebrugonderbreking<br />

ophangprofiel<br />

draagprofiel<br />

steunprofiel<br />

DEMU boutanker 1988<br />

DEMU boutanker 1988<br />

folie ter voorkoming<br />

van scheurvorming<br />

gevelbekleding 10 mm<br />

luchtspouw<br />

vochtbestendige isolatieplaat<br />

prefab beton wandelement<br />

10 35 120 120<br />

DEMU Metaalindustrie bouwdetails gemaakt door <strong>Archidat</strong> - www.bouwcad-online.nl<br />

sparing vullen met mortel<br />

VEMO-betonschroefhuls

Demu Metaalindustrie - bouwdetail 039<br />

Kolom- en liggeraansluiting met dak<br />

Doorkoppelsystemen en InnoGain<br />

dakbedekking<br />

isolatieplaat 140 mm<br />

EPS afschotplaat<br />

dampremmende laag<br />

vloer aanstorten<br />

stekeind in voeg kanaalplaat<br />

kanaalplaat 260 mm<br />

DEMU staafanker 4010<br />

Lb maat:<br />

M16 Ø12 min. 140 mm<br />

M120 Ø16 min. 160 mm opening t.b.v. mortelvulling<br />

DEMU stekeind 2020<br />

Gain verkregen met<br />

behulp van DEMU<br />

InnoGain sparingsbuisdoorvoer<br />

DEMU stekanker 4010<br />

DEMU Metaalindustrie bouwdetails gemaakt door <strong>Archidat</strong> - www.bouwcad-online.nl<br />

Lb maat<br />

220<br />

centreerstrip<br />

prefab beton ligger<br />

prefab beton kolom<br />

Halfen<br />

DEMU Metaalindustrie<br />

BIA Beton<br />

Saint-Gobain Weber Beamix<br />

41

42<br />

BIA Beton<br />

Innoverend vermogen<br />

sterkste troef BIA Beton<br />

Het succes van Beton Industrie Arts BV bij velen bekend onder de naam BIA Beton uit Wijchen laat zich vatten<br />

in één woord: Innovatie.<br />

Harold Arts, directeur: We hebben in de afgelopen tweejaar “drie innovaties succesvol in de markt gezet”.<br />

“We gaan uit van onze eigen kracht en combineren de behoefte van de markt met onze technische kennis<br />

om innovaties op het gebied van duurzaamheid, arbeidsomstandigheden en architectonische vormgeving<br />

een kans te geven”. BIA Beton geeft ruimte aan marktpartijen om samen innovaties door te ontwikkelen<br />

en succesvol in de markt te zetten.<br />

Beton Industrie Arts B.V., is van huis uit specialist in betonstenen en -blokken. Vanuit de historie waren deze<br />

alleen geschikt voor vuilwerk. Door de jaren heen heeft het bedrijf zich verder ontwikkeld om van een productgerichte<br />

organisatie zich verder te ontwikkelen naar een marktgerichte organisatie. BIA Beton heeft een hele ontwikkeling<br />

doorgemaakt en zich verder gespecialiseerd in vuil – en schoonmetselwerk. Aan het assortiment van<br />

betonstenen en –blokken worden regelmatig, al dan niet op verzoek van de klant, producten en productvariaties<br />

toegevoegd. Kortom, innovatie vormt bij BIA Beton een vast onderdeel van de bedrijfscultuur.<br />

Drie succesvolle innovaties: BIA LockBlock, BIA EcoBlok en BIA Metallic<br />

Meest recente innovatie: BIA LockBlock “droogstapelen van wanden”<br />

Wie in de ruwbouwfase snel handmatig een betrouwbare niet-dragende binnen-,<br />

buiten- of lichte scheidingswand wil realiseren, vindt in het BIA Lock-<br />

Block-systeem een betrouwbare oplossing. Droogstapelen op een unieke<br />

wijze, dat is de kracht van het BIA LockBlock. Het gebruik van metsel- of lijmmortels<br />

is volledig overbodig. De reden hiervan ligt in de speciale vorm geving<br />

van het BIA LockBlock. Die zorgt ervoor dat elk betonblok als het ware geklemd<br />

wordt op het onderliggende. Door in een “om-en-om-systeem” te werken,<br />

ontstaat snel een wand die zowel horizontaal als vertikaal zeer stabiel is.<br />

Het BIA LockBlock sluit zichzelf als het ware op.<br />

Vele malen sneller dan traditioneel metselen<br />

BIA LockBlock is ontwikkeld als alternatief voor traditioneel metselen met eenzelfde<br />

eindresultaat. Het systeem kent een heleboel bijkomende voordelen.<br />

Het BIA LockBlock is direct na levering verwerkbaar en is niet gevoelig voor<br />

vorst- of natte periodes.<br />

Hoe werkt het?<br />

Direct weten hoe eenvoudig BIA LockBlock in het werk toe te passen is? Op www.bia-beton.nl staan drie filmpjes<br />

over de verwerking van het systeem.<br />

USP’s BIA LockBlock<br />

• Minder arbeidshandelingen per m 2<br />

• Zelfcentrerenisch vermogen<br />

• Veiliger en gezonder werken<br />

• BIA LockBlock demontabel en herbruikbaar<br />

• Vrije indeelbaarheid van elke ruimte<br />

• Directe besparing op materiaal en arbeid<br />

www.bouwcad-online.nl

Onze 2 e innovatie “BIA ECO Blokken, 30% lichter dan traditioneel beton”<br />

Het BIA ECO Blok is een stootvoegloos metselblok dat zeer licht van gewicht is ten opzichte van keramische blokken<br />

of alternatieve materialen. Het product bestaat voor 70% uit geëxpandeerde kleikorrels. En dat heeft voor de<br />

producent, verwerker en eindgebruiker de nodige voordelen. Arts: “We vonden dat we op het gebied van maatschappelijk<br />

verantwoord bouwen een passend assortiment moesten kunnen aanbieden. Het BIA ECO Blok is het<br />

resultaat. Van 1000 liter klei maken we 6000 liter grondstof. Dit geeft een enorme besparing van de aardbol.<br />

Het BIA ECO Blok levert direct een positieve bijdrage aan het milieu en de mobiliteit.”<br />

Vermindering van CO 2 en transport kilometers!<br />

“Door het lichte gewicht kan er meer op een vrachtwagen geladen worden, wat direct een vermindering oplevert<br />

van het aantal vrachten en transportkilometers. Wat vervolgens weer een reducering van de CO 2-emissie oplevert.<br />

De eindgebruiker heeft weer voordeel van een hoge isolatiewaarde.” Het BIA ECO Blok heeft een warmte geleiding<br />

van slechts 0,46 W/m 2 .K. Normaal grindbeton zit rond een waarde van 1 W/m 2 .K.<br />

USP’s BIA ECO Blok<br />

• Stootvoegloos metselen<br />

• 70% geëxpandeerde kleikorrels<br />

• 30 % lichter dan traditioneel lichtbeton<br />

• Snel en eenvoudig te verwerken<br />

• Hoge isolatiewaarde met gebruikscomfort in de zomer als in de winterperiode<br />

De 3 e innovatie “BIA Metallic waar Beton en Metalen samensmelten”<br />

Messing, brons, koper, aluminium, ijzer, nikkel, Z3 zink en RVS. Het zijn enkele van de metaalsoorten die tot de<br />

BIA Metallic lijn behoren. Het gehele BIA-assortiment kan geleverd worden met de gewenste metaalafwerking, die<br />

naar wens ook nog gepatineerd of geborsteld kan worden. Arts: “Omdat ons hele assortiment voorzien kan worden<br />

van een koud spuitbaar metaal naar keuze, zijn de mogelijkheden eindeloos qua formaat, kleur en structuur. Ons<br />

gespecialiseerde productieproces garandeert dat het metaal niet afbladdert of loslaat. Door de hoge dekkingsgraad<br />

van 95% gedraagt het behandelde product zich als gegoten metaal als het om glans, textuur en warmtegeleiding<br />

gaat.” Architecten krijgen met BIA Metallic de optimale vrijheid om accenten aan te brengen of ludieke concepten<br />

te realiseren.<br />

Maatschappelijke betrokkenheid bij het ontwikkelen van innovaties.<br />

Arts vervolgt: “We willen onze klanten graag van dienst zijn. Daarom staan we open voor nieuwe ideeën. Binnen<br />

BIA Beton is ruimte gecreëerd voor de markt en we bieden ze gelegenheid om gebruik te maken van interne- en<br />

externe specialisten. Hierdoor kunnen we ons gehele assortiment naar wens van de klant aan te passen qua kleur,<br />

structuur, afmeting en gewicht.”<br />

Meer informatie is terug te vinden op www.bia-beton.nl<br />

www.bouwcad-online.nl 43

Halfen<br />

DEMU Metaalindustrie<br />

BIA Beton<br />

Saint-Gobain Weber Beamix<br />

44<br />

BIA - bouwdetail 001<br />

Fundering met buitenwand<br />

Gevel:<br />

Binnenblad:<br />

waterkerende laag tegen<br />

optrekkend vocht (optioneel)<br />

DPC-folie<br />

open stootvoeg t.b.v. ventilatie<br />

buitenwand impregneren tegen<br />

vochtopname en vervuiling<br />

metselvoeg i.v.m. stellen kim<br />

(op DPC-folie bij<br />

niet dragende wand)<br />

maaiveld<br />

isolatieplaat min. 60 mm<br />

vrij van fundering<br />

BIA grindbetonblokken<br />

vuilwerk<br />

open stootvoeg<br />

t.b.v. vochtafvoer<br />

waterkerende laag<br />

DPC-folie<br />

specie t.b.v. afschot<br />

BIA-gevelstenen waalformaat 210x100x52 mm<br />

BIA-vuilwerk binnenmuurblokken 290x100x190 mm<br />

prefab beton funderingsbalk<br />

Beton Industrie Arts bouwdetails gemaakt door <strong>Archidat</strong> - www.bouwcad-online.nl<br />

350<br />

100 40 100 100 10<br />

350<br />

BIA gevelstenen WF<br />

luchtspouw<br />

spouwisolatie<br />

BIA binnenmuurblokken<br />

stucwerk<br />

kantstrook<br />

vloerafwerking 20 mm<br />

dekvloer 50 mm<br />

ribcassettevloer 345 mm<br />

345 50 20<br />

langsnok

BIA - bouwdetail 004<br />

Fundering met woningscheidende wand<br />

Binnenblad:<br />

prefab beton funderingsbalk<br />

BIA-vuilwerk binnenmuur lijmblokken 297x120x198 mm<br />

metselvoeg i.v.m. stellen kim<br />

minerale wol<br />

min. 60 mm vrij van fundering vloerafwerking 20 mm<br />

dekvloer 50 mm<br />

kantstrook<br />

ribcassettevloer 345 mm<br />

Beton Industrie Arts bouwdetails gemaakt door <strong>Archidat</strong> - www.bouwcad-online.nl<br />

320<br />

10 120 60 120 10<br />

300<br />

BIA binnenmuur lijmblokken<br />

luchtspouw<br />

BIA binnenmuur lijmblokken<br />

stucwerk<br />

345 50 20<br />

Halfen<br />

DEMU Metaalindustrie<br />

BIA Beton<br />

Saint-Gobain Weber Beamix<br />

45

Halfen<br />

DEMU Metaalindustrie<br />

BIA Beton<br />

Saint-Gobain Weber Beamix<br />

46<br />

BIA - bouwdetail 005<br />

Buitenwand met raamopening (draaiend)<br />

Gevel:<br />

Binnenblad:<br />

kierdichting<br />

raamdorpel<br />

PE-folie<br />

dikte 0,42 mm<br />

min. 40 mm<br />

open stootvoeg<br />

t.b.v. ventilatie<br />

BIA-gevelstenen waalformaat 210x100x52 mm<br />

BIA-vuilwerk binnenmuurblokken 290x100x190 mm<br />

Beton Industrie Arts bouwdetails gemaakt door <strong>Archidat</strong> - www.bouwcad-online.nl<br />

70 114 166<br />

100 40 100 100 10<br />

350<br />

negge 70 mm<br />

hardhout kozijn 67x114 mm<br />

hardhout raam 54x67 mm<br />

isolerende beglazing<br />

dagkant<br />

specie<br />

flexibele aansluiting<br />

ter voorkoming<br />

van scheurvorming<br />

naadafdichting<br />

stucwerk<br />

BIA gevelstenen WF<br />

luchtspouw<br />

spouwisolatie<br />

BIA binnenmuurblokken

BIA - bouwdetail 010<br />

Buitenwand met raamopening (draaiend)<br />

Gevel:<br />

Binnenblad:<br />

knelstrip<br />

PE-folie<br />

dikte 0,42 mm<br />

stalen latei<br />

PE-folie<br />

dikte 0,42 mm<br />

BIA-gevelstenen waalformaat 210x100x52 mm<br />

BIA-vuilwerk binnenmuur lijmblokken 297x100x198 mm<br />

open stootvoeg<br />

t.b.v. vochtafvoer<br />

max.10 mm<br />

Beton Industrie Arts bouwdetails gemaakt door <strong>Archidat</strong> - www.bouwcad-online.nl<br />

350<br />

100 40 100 100 10<br />

70 114 166<br />

BIA gevelstenen WF<br />

luchtspouw<br />

spouwisolatie<br />

BIA binnenmuur lijmblokken<br />

stucwerk<br />

prefab betonnen latei<br />

akoestische naadafdichting<br />

stuc-wapeningsgaas<br />

negge 70 mm<br />

hardhout kozijn 67x114 mm<br />

hardhout raam 54x67 mm<br />

isolerende beglazing<br />

dagkant<br />

Halfen<br />

DEMU Metaalindustrie<br />

BIA Beton<br />

Saint-Gobain Weber Beamix<br />

47

Halfen<br />

DEMU Metaalindustrie<br />

BIA Beton<br />

Saint-Gobain Weber Beamix<br />

48<br />

BIA - bouwdetail 012<br />

Buitenwand met woningscheidende wand<br />

Gevel:<br />

Binnenblad:<br />

stucwerk<br />

minerale wol 60 mm<br />

insnijden stucwerk<br />

BIA binnenmuur<br />

hoekblok<br />

BIA-gevelstenen waalformaat 210x100x52 mm<br />

BIA-vuilwerk binnenmuurblokken 290x100x190 mm<br />

BIA-vuilwerk binnenmuurblokken 290x140x190 mm<br />

dilatatievoeg 5 mm open<br />

vrij van cementbaarden<br />

zonder glijankers<br />

Beton Industrie Arts bouwdetails gemaakt door <strong>Archidat</strong> - www.bouwcad-online.nl<br />

360<br />

10 140 60 140 10<br />

BIA binnenmuurblokken<br />

luchtspouw<br />

BIA binnenmuurblokken<br />

koude voegaansluiting<br />

BIA binnenmuurblokken<br />

spouwisolatie<br />

luchtspouw<br />

BIA gevelstenen WF<br />

100 40 100 100 10<br />

350

BIA - bouwdetail 018<br />

Hoekaansluiting buitenwand<br />

Gevel:<br />

Binnenblad:<br />

koude<br />

voegaansluiting<br />

geen spouwankers toepassen<br />

over de afstand van<br />

maximaal 3x de koppenmaat<br />

BIA-gevelstenen waalformaat 210x100x52 mm<br />

BIA-vuilwerk binnenmuur lijmblokken 297x100x198 mm<br />

BIA-vuilwerk binnenmuur lijmblokken 297x120x198 mm<br />

370<br />

100 40 100 120 10<br />

Beton Industrie Arts bouwdetails gemaakt door <strong>Archidat</strong> - www.bouwcad-online.nl<br />

BIA gevelstenen WF<br />

luchtspouw<br />

spouwisolatie<br />

BIA binnenmuur lijmblokken<br />

dilatatievoeg 5 mm open<br />

vrij van cementbaarden<br />

zonder glijankers<br />

stucwerk<br />

insnijden stucwerk<br />

koppelstrip in overleg<br />

met constructeur<br />

BIA binnenmuur lijmblokken<br />

spouwisolatie<br />

luchtspouw<br />

BIA gevelstenen WF<br />

100 40 100 100 10<br />

350<br />

Halfen<br />

DEMU Metaalindustrie<br />

BIA Beton<br />

Saint-Gobain Weber Beamix<br />

49

Halfen<br />

DEMU Metaalindustrie<br />

BIA Beton<br />

Saint-Gobain Weber Beamix<br />

50<br />

BIA - bouwdetail 019<br />

Dak met buitenwand<br />

Gevel:<br />

Binnenblad:<br />

vogelschroot<br />

gootplank<br />

gootbeugel<br />

straal t.b.v.<br />

hemelwater<br />

bakgoot<br />

OPBOUW SANDWICHELEMENT:<br />

waterkerende laag<br />

bovenplaat 9 mm<br />

sporen<br />

isolatie 170 mm Rc 3,5 m² K/W<br />

dampremmende laag<br />

plaatmateriaal 10 mm<br />

dakvoetlat<br />

open stootvoeg t.b.v. ventilatie<br />

BIA gevelstenen WF<br />

luchtspouw<br />

spouwisolatie<br />

BIA binnenmuurblokken<br />

BIA-gevelstenen waalformaat 210x100x52 mm<br />

BIA-vuilwerk binnenmuurblokken 290x100x190 mm<br />

woningscheidende wand<br />

betonnen sneldekpan<br />

panlat 22x36 mm<br />

tengel 12x36 mm<br />

Beton Industrie Arts bouwdetails gemaakt door <strong>Archidat</strong> - www.bouwcad-online.nl<br />

100 40 100 100 10<br />

350<br />

40<br />

muurplaat<br />

muurplaatanker<br />

stucwerk insnijden<br />

staalvilt of rubberen<br />

oplegging bij dragende<br />

wand,flexschuim bij<br />

niet dragende wand<br />

45°<br />

stucwerk

BIA - bouwdetail 022<br />

Dak met woningscheidende wand<br />

Binnenblad:<br />

naadafdichting<br />

minerale wol verpakt in<br />

dampremmende laag<br />

stucwerk<br />

BIA-vuilwerk binnenmuur lijmblokken 297x120x198 mm<br />

OPBOUW SANDWICHELEMENT:<br />

waterkerende laag<br />

bovenplaat 9 mm<br />

sporen<br />

isolatie 170 mm Rc 3,5 m² K/W<br />

dampremmende laag<br />

plaatmateriaal 10 mm<br />

BIA binnenmuur lijmblokken<br />

luchtspouw<br />

BIA binnenmuur lijmblokken<br />

Beton Industrie Arts bouwdetails gemaakt door <strong>Archidat</strong> - www.bouwcad-online.nl<br />

panlatafstand<br />

10 120 60 120 10<br />

30<br />

320<br />

betonnen sneldekpan<br />

panlat 22x36 mm<br />

tengel 12x36 mm<br />

verankering<br />

t.b.v. stabiliteit<br />

minerale wol<br />

Halfen<br />

DEMU Metaalindustrie<br />

BIA Beton<br />

Saint-Gobain Weber Beamix<br />

51

Halfen<br />

DEMU Metaalindustrie<br />

BIA Beton<br />

Saint-Gobain Weber Beamix<br />

52<br />

BIA - bouwdetail 024<br />

Dak met buitenwand<br />

Gevel:<br />

Binnenblad:<br />

BIA-gevelstenen waalformaat 210x100x52 mm<br />

BIA-vuilwerk binnenmuur lijmblokken 297x120x198 mm<br />

betonnen sneldekpan<br />

panlat 22x36 mm<br />

tengel 12x36 mm<br />

naadafdichting<br />

open stootvoeg t.b.v. ventilatie<br />

stucwerk<br />

BIA binnenmuur lijmblokken<br />

spouwisolatie<br />

luchtspouw<br />

BIA gevelstenen WF<br />

Beton Industrie Arts bouwdetails gemaakt door <strong>Archidat</strong> - www.bouwcad-online.nl<br />

OPBOUW SANDWICHELEMENT:<br />

waterkerende laag<br />

bovenplaat 9 mm<br />

sporen<br />

isolatie 170 mm Rc 3,5 m² K/W<br />

dampremmende laag<br />

plaatmateriaal 10 mm<br />

10<br />

120<br />

100<br />

370<br />

40<br />

waterwerende,<br />

dampdoorlatende laag<br />

100

BIA - bouwdetail 027<br />

Dak met buitenwand<br />

Gevel:<br />

Binnenblad:<br />

Dakrand:<br />

prefab beton afdekband<br />

stelspecie<br />

DPC-folie<br />

BIA grindbetonblokken<br />

open stootvoeg t.b.v. ventilatie<br />

cellulair glas t.b.v.<br />

koudebrugonderbreking<br />

BIA gevelstenen WF<br />

luchtspouw<br />

spouwisolatie<br />

BIA binnenmuurblokken<br />

BIA-gevelstenen waalformaat 210x100x52 mm<br />

BIA-vuilwerk binnenmuurblokken 290x100x190 mm<br />

BIA-vuilwerk grindbetonblokken 290x100x190 mm<br />

Beton Industrie Arts bouwdetails gemaakt door <strong>Archidat</strong> - www.bouwcad-online.nl<br />

100 40 100 100 10<br />

afschot<br />

min. 15 mm/m<br />

stucwerk insnijden<br />

staalvilt of rubberen<br />

oplegging bij dragende<br />

wand,flexschuim bij<br />

niet dragende wand<br />

stucwerk<br />

min. 1000 mm t.b.v. valbeveiliging<br />

Halfen<br />

DEMU Metaalindustrie<br />

BIA Beton<br />

Saint-Gobain Weber Beamix<br />

53

Halfen<br />

DEMU Metaalindustrie<br />

BIA Beton<br />

Saint-Gobain Weber Beamix<br />

54<br />

BIA - bouwdetail 031<br />

Fundering met buitenwand<br />

Gevel:<br />

Binnenblad:<br />

waterkerende laag tegen<br />

optrekkend vocht (optioneel)<br />

DPC-folie<br />

open stootvoeg t.b.v. ventilatie<br />

metselvoeg i.v.m. stellen kim<br />

(op DPC-folie bij<br />

niet dragende wand)<br />

maaiveld<br />

buitenwand impregneren tegen<br />

vochtopname en vervuiling<br />

BIA grindbetonblokken<br />

vuilwerk<br />

isolatieplaat min. 60 mm<br />

vrij van fundering<br />

BIA grindbetonblokken<br />

vuilwerk<br />

waterkerende laag<br />

DPC-folie<br />

open stootvoeg<br />

t.b.v. vochtafvoer<br />

BIA-gevelstenen waalformaat 210x100x52 mm<br />

BIA-schoonwerk maasformaat binnenmuurstenen 210x100x83 mm<br />

Beton Industrie Arts bouwdetails gemaakt door <strong>Archidat</strong> - www.bouwcad-online.nl<br />

340<br />

100 40 100 100<br />

600<br />

BIA gevelstenen WF<br />

luchtspouw<br />

spouwisolatie<br />

BIA binnenmuurstenen MF<br />

kantstrook<br />

vloerafwerking 20 mm<br />

dekvloer 50 mm<br />

i.h.w. gestorte vloer 150 mm<br />

isolatieplaat 130 mm<br />

waterkerende laag<br />

130 150 50 20<br />

specie t.b.v. afschot

BIA - bouwdetail 036<br />

Buitenwand met raamopening (draaiend)<br />

Gevel:<br />

Binnenblad:<br />

340<br />

100 40 100 100<br />

BIA-gevelstenen waalformaat 210x100x52 mm<br />

BIA-schoonwerk lijmblokken vellingkant 297x100x198 mm<br />

BIA binnenmuur lijmblokken<br />

vellingkant<br />

spouwisolatie<br />

luchtspouw<br />

BIA gevelstenen WF<br />

PE-folie, dikte 0,42 mm<br />

flexibele naad 5 mm<br />

hardhout kozijn 67x114 mm<br />

hardhout raam 54x67 mm<br />

isolerende beglazing<br />

raamdorpel<br />

Beton Industrie Arts bouwdetails gemaakt door <strong>Archidat</strong> - www.bouwcad-online.nl<br />

akoestische naadafdichting<br />

40 70 114 156 15<br />

Halfen<br />

DEMU Metaalindustrie<br />

BIA Beton<br />

Saint-Gobain Weber Beamix<br />

55

Halfen<br />

DEMU Metaalindustrie<br />

BIA Beton<br />

Saint-Gobain Weber Beamix<br />

56<br />

BIA - bouwdetail 039<br />

Hoekaansluiting buitenwand<br />

Gevel:<br />

Binnenblad:<br />

vertande<br />

hoekaansluiting<br />

geen spouwankers toepassen<br />

over de afstand van<br />

maximaal 3x de koppenmaat<br />

BIA-gevelstenen waalformaat 210x100x52 mm<br />

BIA-schoonwerk maasformaat binnenmuurstenen 210x100x83 mm<br />

340<br />

100 40 100 100<br />

Beton Industrie Arts bouwdetails gemaakt door <strong>Archidat</strong> - www.bouwcad-online.nl<br />

dilatatievoeg 5 mm open<br />

vrij van cementbaarden<br />

zonder glijankers<br />

BIA gevelstenen WF<br />

luchtspouw<br />

spouwisolatie<br />

BIA binnenmuurstenen MF<br />

BIA binnenmuurstenen MF<br />

spouwisolatie<br />

luchtspouw<br />

BIA gevelstenen WF<br />

100 40 100 100<br />

340

BIA - bouwdetail 041<br />

Dak met buitenwand<br />

Gevel:<br />

Binnenblad:<br />

aluminium daktrim<br />

PE-folie, dikte 0,2 mm<br />

BIA grindbetonblokken<br />

open stootvoeg t.b.v. ventilatie<br />

cellulair glas t.b.v.<br />

koudebrugonderbreking<br />

BIA gevelstenen WF<br />

luchtspouw<br />

spouwisolatie<br />

BIA binnenmuurstenen MF<br />

BIA-gevelstenen waalformaat 210x100x52 mm<br />

BIA-schoonwerk maasformaat binnenmuurstenen 210x100x83 mm<br />

dakrand op afschot<br />

Beton Industrie Arts bouwdetails gemaakt door <strong>Archidat</strong> - www.bouwcad-online.nl<br />

100 40 100 100<br />

340<br />

ballastlaag<br />

bitumineuze dakbedekking<br />

isolatieplaat 100 mm<br />

afschotplaat<br />

dampremmende laag<br />

breedplaat 200 mm<br />

bovenzijde dakrand<br />

afschot<br />

min. 15 mm/m<br />

kit op rugvulling<br />

min. 120 mm<br />

staalvilt of rubberen<br />

oplegging bij dragende<br />

wand,flexschuim bij<br />

niet dragende wand<br />

Halfen<br />

DEMU Metaalindustrie<br />

BIA Beton<br />

Saint-Gobain Weber Beamix<br />

57

58<br />

Weber-Beamix:<br />

‘Bouwkosten en details wezenlijk<br />

onderdeel van ontwerpproces’<br />

“We werken het liefst samen met solide organisaties. <strong>Archidat</strong> is zo’n bedrijf.” Marketing Manager Marco Vonk<br />

van Weber-Beamix (voorheen Maxit Nederland B.V.) is enthousiast over de samenwerking met Bouwcad-online.<br />

“Buitengevelisolatiesystemen is een relatief complex product, dat is een van de redenen dat wij gekozen hebben<br />

voor Bouwcad-online.” Inmiddels heeft Weber-Beamix ruim twintig details van buitengevelisolatiesystemen aangeleverd.<br />

Daarnaast staat het bedrijf ook met details van cementgebonden dekvloeren op Bouwcad-online.<br />

Ruim vijftien jaar begon het bedrijf er al mee. Supertherm werd al snel een begrip in Nederland, maar het bleef uiteindelijk<br />

toch een nicheproduct. Want Nederland staat bekend als metselwerkland met een traditionele wandopbouw. Toch besloot<br />

men drie jaar geleden vanuit strategisch oogpunt dat het toch een interessant product was. Vonk: “Door de vraag naar<br />

duurzame systemen en de trend van energie bewuster bouwen zal deze markt alleen maar groter gaan worden.”<br />

Uitstraling<br />

De buitengevelisolatiesystemen van Weber-Beamix bestaan uit een EPS-<br />

of XPS-isolatieplaat, een bekleding van mortel met een wapeningsweefsel<br />

en worden afgewerkt met een sierpleister of een hard materiaal. De platen<br />

worden met cementgebonden mortel aan de binnenmuur bevestigd, vaak<br />

met een extra ondersteuning in de vorm van pluggen. Door de verschillende<br />

afwerkingmogelijkheden, zoals pleisterwerk in honderden kleuren, tegels,<br />

steenstrips en zelf natuursteen, kan de buitengevel elke gewenste uitstraling<br />

krijgen die de architect verlangt.<br />

Gietvloeren<br />

Marco Vonk, communicatiemanager<br />

bij Weber-Beamix<br />

Vonk: “Eigenlijk zou men met zowel onze cementgebonden gietvloeren als<br />

onze buitengevelisolatie al in het ontwerpstadium rekening moeten houden.<br />

Gietvloeren omdat de dikte van de vloer uiteindelijk de totale hoogte van het gebouw beïnvloed. Een gietvloer van<br />

drie centimeter of een smeervloer van tien centimeter is op een etage niet zo interessant, maar op twintig etages<br />

wel. Dat scheelt gewoon in de kosten. Alleen zal je daar constructief gezien wel rekening mee moeten houden.”<br />

Ontwerp<br />

“Ook met buitengevelisolatie moet je bij het ontwerp al rekening houden met de mogelijkheden van de diverse<br />

systemen,” benadrukt Vonk. Het beeld dat ontwerpers, architecten en opdrachtgevers hebben van hoe een<br />

gebouw er uiteindelijk uit moet komen te zien, moet vertaald gaan worden naar opbouwende elementen. “Als<br />

men een gebouw wil ontwerpen met een harde afwerking en een mooie uitstraling, denken we in Nederland al<br />

snel aan een buitenblad van baksteen. Een goed alternatief is echter ons buitengevelisolatiesysteem. Het biedt<br />

vrijwel elke mogelijke afwerking, voldoet aan de norm, is makkelijk verwerkbaar, duurzaam en wordt aan de<br />

buitenzijde aangebracht waardoor geen binnenruimte verloren gaat. Maar je moet wel weten dat het mogelijk is<br />

en weten hoe je daarin kunt ontwerpen.”<br />

www.bouwcad-online.nl

Bühne<br />

“Belangrijk is dat men niet alleen volgens onze details ontwerpt, maar ook dat men het werk zo uitvoert. Alle materialen<br />

en constructies zijn immers op elkaar afgestemd,” benadrukt Vonk. De systemen zijn op basis van onderzoek<br />

en testen gecertificeerd wat het mogelijk maakt om te werken met een verzekerde garantie. “Wel zo prettig, want<br />

werken met onze systemen blijft mensenwerk,” weet ook Vonk. Hij ziet Bouwcad-online dan ook als prima hulpmiddel<br />

om een aantal standaard elementen ‘op de bühne te krijgen’ bij de mensen die niet in eerste instantie contact<br />

met Weber-Beamix zoeken bij een nieuw project. Vonk: “Als het project concreet wordt, dan zoekt men meestal<br />

snel contact, maar dan hebben ze die bouwdetails al een keer gezien, dan weten ze wat het inhoudt, hoe ze<br />

moeten ontwerpen, wat de muurdiktes kunnen en mogen zijn en wat de afwerkingmogelijkheden zijn. Daar heb je<br />

toch die details voor nodig.”<br />

Marketing<br />

Het draait volgens Vonk vooral om bekendheid en bewustwording. “De wetenschap dat er nieuwe, betere oplossingen<br />

zijn en dat er partijen zijn die daar verstand van hebben, die daar in mee kunnen denken. In dit geval dan<br />

in het bijzonder buitengevelisolatie, die nieuwe technologie die uitstekend aansluit als je kijkt naar de wens die wij<br />

hebben om duurzamer en uiteindelijk ook energiebewuster te gaan bouwen. Zonder in te boeten op de vrijheid<br />

van afwerkingsmogelijkheden. In onze marketingcommunicatie past Bouwkosten-online en Bouwcad-online omdat<br />

bouwkosten en -tekeningen een wezenlijk onderdeel uitmaken van het ontwerpproces en uiteindelijk van de<br />

realisatie.”<br />

www.bouwcad-online.nl 59

Halfen<br />

DEMU Metaalindustrie<br />

BIA Beton<br />

Saint-Gobain Weber Beamix<br />

60<br />

Weber Maxit - bouwdetail 001<br />

Fundering met buitenwand<br />

Bepleistering, beton en gietvloeren<br />

opbouw Weber Maxit<br />

gevelsysteem:<br />

sierpleister<br />

wapeningsweefsel<br />

lijm- en bekledingsmortel<br />

EPS/EXL isolatieplaat<br />

lijmmortel<br />

compriband<br />

Alu./RVS sokkelprofiel<br />

isolatieanker<br />

weber.dur 101 als<br />

plint uitvoeren,<br />

naderhand schilderen<br />

maaiveld<br />

mortelweefsel tot ca.<br />

200 mm onder maaiveld<br />

aanbrengen<br />

vloer vrijhouden van wand<br />

i.v.m. geluidsoverdracht<br />

XPS isolatieplaat<br />

weber.therm 370 voor het<br />

verlijmen van isolatieplaten<br />

waterkerende laag<br />

ca. 300<br />

200<br />

Weber Maxit bouwdetails gemaakt door <strong>Archidat</strong> - www.bouwcad-online.nl<br />

500<br />

Weber Maxit gevelsysteem<br />

toepasbaar i.c.m.<br />

wandconstructie van<br />

beton, metselwerk of<br />

gelijmde elementen<br />

Weber Maxit<br />

binnenbepleistering<br />

kantstrook<br />

vloerafwerking<br />

weber.floor vloersysteem:<br />

egalisatielaag<br />

dekvloer<br />

wapeningsnet<br />

isolatielaag<br />

ribcassettevloer

Weber Maxit - bouwdetail 003<br />

Fundering met buitenwand<br />

Bepleistering, beton en gietvloeren<br />

opbouw Weber Maxit<br />

gevelsysteem:<br />

sierpleister<br />

wapeningsweefsel<br />

lijm- en bekledingsmortel<br />

EPS/EXL isolatieplaat<br />

lijmmortel<br />

dubbele weefselstrook<br />

aanbrengen t.p.v.<br />

overgang isolatie<br />

isolatieanker<br />

weber.dur 101 als<br />

plint uitvoeren,<br />

naderhand schilderen<br />

maaiveld<br />

mortel vochtwerend<br />

behandelen<br />

vloer vrijhouden van wand<br />

i.v.m. geluidsoverdracht<br />

XPS isolatieplaat<br />

weber.therm 370 voor het<br />

verlijmen van isolatieplaten<br />

noppenfolie (optioneel)<br />

waterkerende laag<br />

ca. 300<br />

min. 50 mm<br />

Weber Maxit bouwdetails gemaakt door <strong>Archidat</strong> - www.bouwcad-online.nl<br />

500<br />

Weber Maxit gevelsysteem<br />

toepasbaar i.c.m.<br />

wandconstructie van<br />

beton, metselwerk of<br />

gelijmde elementen<br />

Weber Maxit<br />

binnenbepleistering<br />

kantstrook<br />

vloerafwerking<br />

weber.floor vloersysteem:<br />

egalisatielaag<br />

dekvloer<br />

wapeningsnet<br />

isolatielaag<br />

ribcassettevloer<br />

Halfen<br />

DEMU Metaalindustrie<br />

BIA Beton<br />

Saint-Gobain Weber Beamix<br />

61

Halfen<br />

DEMU Metaalindustrie<br />

BIA Beton<br />

Saint-Gobain Weber Beamix<br />

62<br />

Weber Maxit - bouwdetail 004<br />

Buitenwand met kelderconstructie<br />

Bepleistering, beton en gietvloeren<br />

opbouw Weber Maxit<br />

gevelsysteem:<br />

sierpleister<br />

wapeningsweefsel<br />

lijm- en bekledingsmortel<br />

EPS/EXL isolatieplaat<br />

lijmmortel<br />

compriband<br />

Alu./RVS sokkelprofiel<br />

isolatieanker<br />

weber.dur 101 als<br />

plint uitvoeren,<br />

naderhand schilderen<br />

maaiveld<br />

mortelweefsel tot ca.<br />

200 mm onder maaiveld<br />

aanbrengen<br />

XPS isolatieplaat<br />

weber.therm 370 voor het<br />

verlijmen van isolatieplaten<br />

waterkerende laag<br />

ca. 300<br />

200<br />

Weber Maxit bouwdetails gemaakt door <strong>Archidat</strong> - www.bouwcad-online.nl<br />

5 10 180 10 150 10<br />

2.5 10 160 10 150 10<br />

Weber Maxit gevelsysteem<br />

toepasbaar i.c.m.<br />

wandconstructie van<br />

beton, metselwerk of<br />

gelijmde elementen<br />

Weber Maxit<br />

binnenbepleistering<br />

kantstrook<br />

vloerafwerking<br />

weber.floor vloersysteem:<br />

egalisatielaag<br />

dekvloer<br />

wapeningsnet<br />

isolatielaag<br />

breedplaatvloer<br />

Weber Maxit<br />

binnenbepleistering<br />

insnijden pleisterwerk<br />

Weber Maxit<br />

binnenbepleistering

Weber Maxit - bouwdetail 005<br />

Buitenwand met kelderconstructie<br />

Bepleistering, beton en gietvloeren<br />

opbouw Weber Maxit<br />

gevelsysteem:<br />

sierpleister<br />

wapeningsweefsel<br />

lijm- en bekledingsmortel<br />

EPS/EXL isolatieplaat<br />

lijmmortel<br />

compriband<br />

Alu./RVS sokkelprofiel<br />

isolatieanker<br />

tegels verlijmen met<br />

weber.therm 370<br />

weber.dur 101<br />

als plint uitvoeren<br />

maaiveld<br />

mortel vochtwerend<br />

behandelen<br />

XPS isolatieplaat<br />

weber.therm 370 voor het<br />

verlijmen van isolatieplaten<br />

noppenfolie (optioneel)<br />

ca. 300<br />

min. 50 mm<br />

Weber Maxit bouwdetails gemaakt door <strong>Archidat</strong> - www.bouwcad-online.nl<br />

5 10 180 10 150 10<br />

10 160 10 150 10<br />

Weber Maxit gevelsysteem<br />

toepasbaar i.c.m.<br />

wandconstructie van<br />

beton, metselwerk of<br />

gelijmde elementen<br />

Weber Maxit<br />

binnenbepleistering<br />

kantstrook<br />

vloerafwerking<br />

weber.floor vloersysteem:<br />

egalisatielaag<br />

dekvloer<br />

wapeningsnet<br />

isolatielaag<br />

breedplaatvloer<br />

Weber Maxit<br />

binnenbepleistering<br />

insnijden pleisterwerk<br />

Weber Maxit<br />

binnenbepleistering<br />

Halfen<br />

DEMU Metaalindustrie<br />

BIA Beton<br />

Saint-Gobain Weber Beamix<br />

63

Halfen<br />

DEMU Metaalindustrie<br />

BIA Beton<br />

Saint-Gobain Weber Beamix<br />

64<br />

Weber Maxit - bouwdetail 008<br />

Buitenwand met raamopening<br />

Bepleistering en beton<br />

opbouw Weber Maxit<br />

gevelsysteem:<br />

sierpleister<br />

wapeningsweefsel<br />

lijm- en bekledingsmortel<br />

EPS/EXL isolatieplaat<br />

lijmmortel<br />

fiberband aan te brengen<br />

door aannemer<br />

hoekanker t.b.v.<br />

bevestiging kozijn<br />

RVS/PVC hoekprofiel<br />

Apu-profiel toepassen of<br />

pleisterwerk insnijden<br />

compriband<br />

Weber Maxit bouwdetails gemaakt door <strong>Archidat</strong> - www.bouwcad-online.nl<br />

415<br />

5 10 180 10 200 10<br />

150 130 135<br />

Weber Maxit gevelsysteem<br />

toepasbaar i.c.m.<br />

wandconstructie van<br />

beton, metselwerk of<br />

gelijmde elementen<br />

Weber Maxit<br />

binnenbepleistering<br />

RVS/PVC hoekprofiel<br />

luchtdichte aansluiting<br />

dubbele kierdichting<br />

raamopening<br />

negge<br />

hardhout kozijn 67x114 mm<br />

hardhout raam 67x90 mm<br />

isolerende HR++ beglazing<br />

dagkant

Weber Maxit - bouwdetail 012<br />

Buitenwand met raamopening<br />

Bepleistering en beton<br />

klang ter bevestiging waterslag<br />

anti dreunlaag<br />

compriband<br />

aluminium waterslag<br />

met kopschot<br />

min. 30 mm<br />

fiberband aan te brengen<br />

door aannemer<br />

opbouw Weber Maxit<br />

gevelsysteem:<br />

sierpleister<br />

wapeningsweefsel<br />

lijm- en bekledingsmortel<br />

EPS/EXL isolatieplaat<br />

lijmmortel<br />

Weber Maxit bouwdetails gemaakt door <strong>Archidat</strong> - www.bouwcad-online.nl<br />

150 128 137<br />

5 10 180 10 200 10<br />

415<br />

raamopening<br />

negge<br />

hardhout kozijn 67x114 mm<br />

hardhout raam 67x90 mm<br />

isolerende HR++ beglazing<br />

dagkant<br />

dubbele kierdichting<br />

Weber Maxit<br />

binnenbepleistering<br />

Weber Maxit gevelsysteem<br />

toepasbaar i.c.m.<br />

wandconstructie van<br />

beton, metselwerk of<br />

gelijmde elementen<br />

Halfen<br />

DEMU Metaalindustrie<br />

BIA Beton<br />

Saint-Gobain Weber Beamix<br />

65

Halfen<br />

DEMU Metaalindustrie<br />

BIA Beton<br />

Saint-Gobain Weber Beamix<br />

66<br />

Weber Maxit - bouwdetail 014<br />

Buitenwand met raamopening<br />

Bepleistering en beton<br />

klang ter bevestiging waterslag<br />

anti dreunlaag<br />

compriband<br />

aluminium waterslag<br />

met kopschot<br />

min. 30 mm<br />

fiberband aan te brengen<br />

door aannemer<br />

opbouw Weber Maxit<br />

gevelsysteem:<br />

sierpleister<br />

wapeningsweefsel<br />

lijm- en bekledingsmortel<br />

EPS/EXL isolatieplaat<br />

lijmmortel<br />

Weber Maxit bouwdetails gemaakt door <strong>Archidat</strong> - www.bouwcad-online.nl<br />

197 68 150<br />

5 10 180 10 200 10<br />

415<br />

raamopening<br />

negge<br />

isolerende HR++ beglazing<br />

aluminium raam<br />

dagkant<br />

Weber Maxit<br />

binnenbepleistering<br />

Weber Maxit gevelsysteem<br />

toepasbaar i.c.m.<br />

wandconstructie van<br />

beton, metselwerk of<br />

gelijmde elementen

Weber Maxit - bouwdetail 015<br />

Buitenwand met raamopening<br />

Bepleistering en beton<br />

415<br />

5 10 180 10 200 10<br />

Weber Maxit gevelsysteem<br />

toepasbaar i.c.m.<br />

wandconstructie van<br />

beton, metselwerk of<br />

gelijmde elementen<br />

Weber Maxit<br />

binnenbepleistering<br />

opbouw Weber Maxit<br />

gevelsysteem:<br />

lijmmortel<br />

EPS/EXL isolatieplaat<br />

lijm- en bekledingsmortel<br />

wapeningsweefsel<br />

sierpleister<br />

Weber Maxit bouwdetails gemaakt door <strong>Archidat</strong> - www.bouwcad-online.nl<br />

min. 30 mm<br />

≥<br />

20 mm<br />

gevellijn<br />

aluminium waterslag<br />

hardhout kozijn 67x114 mm<br />

hardhout raam 54x90 mm<br />

isolerende beglazing<br />

dubbele kierdichting<br />

Apu-profiel toepassen of<br />

pleisterwerk insnijden<br />

compriband<br />

fiberband aan te brengen<br />

door aannemer<br />

RVS/PVC hoekprofiel<br />

30 250 130 55<br />

compriband<br />

kopschot<br />

aluminium waterslag<br />

Halfen<br />

DEMU Metaalindustrie<br />

BIA Beton<br />

Saint-Gobain Weber Beamix<br />

67

Halfen<br />

DEMU Metaalindustrie<br />

BIA Beton<br />

Saint-Gobain Weber Beamix<br />

68<br />

Weber Maxit - bouwdetail 017<br />

Buitenwand met raamopening<br />

Bepleistering en beton<br />

415<br />

Weber Maxit gevelsysteem<br />

toepasbaar i.c.m.<br />

wandconstructie van<br />

beton, metselwerk of<br />

gelijmde elementen<br />

Weber Maxit<br />

binnenbepleistering<br />

5 10 180 10 200 10<br />

opbouw Weber Maxit<br />

gevelsysteem:<br />

lijmmortel<br />

EPS/EXL isolatieplaat<br />

lijm- en bekledingsmortel<br />

wapeningsweefsel<br />

sierpleister<br />

Weber Maxit bouwdetails gemaakt door <strong>Archidat</strong> - www.bouwcad-online.nl<br />

min. 30 mm<br />

≥<br />

20 mm<br />

Apu-profiel toepassen of<br />

pleisterwerk insnijden<br />

RVS/PVC hoekprofiel<br />

gevellijn<br />

compriband<br />

fiberband aan te brengen<br />

door aannemer<br />

aluminium waterslag<br />

compriband<br />

kopschot<br />

aluminium waterslag<br />

aluminium raam<br />

isolerende beglazing<br />

30 242 68 125

Weber Maxit - bouwdetail 019<br />

Dak met buitenwand<br />

Bepleistering en beton<br />

aluminium daktrim<br />

compriband<br />

fiberband aan te brengen<br />

door aannemer<br />

cellulair glas t.b.v.<br />

koudebrugonderbreking<br />

opbouw Weber Maxit<br />

gevelsysteem:<br />

sierpleister<br />

wapeningsweefsel<br />

lijm- en bekledingsmortel<br />

EPS/EXL isolatieplaat<br />

lijmmortel<br />

Weber Maxit bouwdetails gemaakt door <strong>Archidat</strong> - www.bouwcad-online.nl<br />

dakrand op afschot<br />

5 10 180 10 150 10<br />

365<br />

dakopbouw<br />

ballastlaag<br />

bitumineuze dakbedekking<br />

isolerende afschotplaat<br />

HR-isolatieplaat 100 mm<br />

dampremmende laag<br />

breedplaat 250 mm<br />

bovenzijde dakrand<br />

afschot<br />

min. 15 mm/m<br />

min. 120 mm<br />

Weber Maxit<br />

binnenbepleistering<br />

insnijden pleisterwerk<br />

Weber Maxit gevelsysteem<br />

toepasbaar i.c.m.<br />

wandconstructie van<br />

beton, metselwerk of<br />

gelijmde elementen<br />

Weber Maxit<br />

binnenbepleistering<br />

Halfen<br />

DEMU Metaalindustrie<br />

BIA Beton<br />

Saint-Gobain Weber Beamix<br />

69

Halfen<br />

DEMU Metaalindustrie<br />

BIA Beton<br />

Saint-Gobain Weber Beamix<br />

70<br />

Weber Maxit - bouwdetail 020<br />

Dak met buitenwand en verdiepingsvloer<br />

Bepleistering, beton en gietvloeren<br />

10 250 40 35 20<br />

opbouw Weber Maxit<br />

gevelsysteem:<br />

lijmmortel<br />

EPS/EXL isolatieplaat<br />

lijm- en bekledingsmortel<br />

wapeningsweefsel<br />

sierpleister<br />

Weber Maxit gevelsysteem<br />

toepasbaar i.c.m.<br />

wandconstructie van<br />

beton, metselwerk of<br />

gelijmde elementen<br />

compriband<br />

XPS isolatieplaat<br />

vloerafwerking 20 mm<br />

weber.floor vloersysteem:<br />

egalisatielaag<br />

dekvloer<br />

wapeningsnet<br />

isolatielaag<br />

breedplaatvloer 250 mm<br />

Weber Maxit bouwdetails gemaakt door <strong>Archidat</strong> - www.bouwcad-online.nl<br />

10 200 10 180 10 5<br />

10 200 10<br />

min. 100 mm<br />

RVS sokkelprofiel met<br />

opsteekprofiel (optioneel)<br />

loodslabbe 100 mm<br />

doorzetten achter sokkel<br />

Weber Maxit<br />

binnenbepleistering<br />

insnijden pleisterwerk<br />

Weber Maxit<br />

binnenbepleistering

Weber Maxit - bouwdetail 021<br />

Dak met buitenwand<br />

Bepleistering en beton<br />

OPBOUW SCHARNIERKAP:<br />

betonnen sneldekpan<br />

panlat 21x36 mm<br />

tengel 12x28 mm<br />

vochtbestendige bovenplaat 10 mm<br />

ribben 30x245 mm<br />

isolatieplaat<br />

dampremmende laag<br />

plaatmateriaal 10 mm<br />

luchtdichte aansluiting<br />

Weber Maxit<br />

binnenbepleistering<br />

Weber Maxit bouwdetails gemaakt door <strong>Archidat</strong> - www.bouwcad-online.nl<br />

10 150 10 180 10 5<br />

365<br />

compriband<br />

fiberband aan te brengen<br />

door aannemer<br />

opbouw Weber Maxit<br />

gevelsysteem:<br />

lijmmortel<br />

EPS/EXL isolatieplaat<br />

lijm- en bekledingsmortel<br />

wapeningsweefsel<br />

sierpleister<br />

Weber Maxit gevelsysteem<br />

toepasbaar i.c.m.<br />

wandconstructie van<br />

beton, metselwerk of<br />

gelijmde elementen<br />

Halfen<br />

DEMU Metaalindustrie<br />

BIA Beton<br />

Saint-Gobain Weber Beamix<br />

71

Halfen<br />

DEMU Metaalindustrie<br />

BIA Beton<br />

Saint-Gobain Weber Beamix<br />

72<br />

Weber Maxit - bouwdetail 023<br />

Buitenwand met verdiepingsvloer en overstek<br />

Bepleistering, beton en gietvloeren<br />

Weber Maxit gevelsysteem<br />

toepasbaar i.c.m.<br />

wandconstructie van<br />

beton, metselwerk of<br />

gelijmde elementen<br />

Weber Maxit<br />

binnenbepleistering<br />

vloerafwerking<br />

weber.floor vloersysteem:<br />

egalisatielaag<br />

dekvloer<br />

wapeningsnet<br />

isolatielaag<br />

breedplaatvloer<br />

Weber Maxit<br />

binnenbepleistering<br />

insnijden<br />

pleisterwerk<br />

Weber Maxit<br />

binnenbepleistering<br />

10 150 10 180 10 5<br />

Weber Maxit bouwdetails gemaakt door <strong>Archidat</strong> - www.bouwcad-online.nl<br />

RVS/PVC hoekprofiel<br />

weefsel 200 mm overlappend<br />

opbouw Weber Maxit<br />

gevelsysteem:<br />

lijmmortel<br />

EPS/EXL isolatieplaat<br />

lijm- en bekledingsmortel<br />

wapeningsweefsel<br />

sierpleister

Weber Maxit - bouwdetail 024<br />

Buitenwand met verdiepingsvloer en balkon<br />

Bepleistering, beton en gietvloeren<br />

opbouw Weber Maxit<br />

gevelsysteem:<br />

sierpleister<br />

wapeningsweefsel<br />

lijm- en bekledingsmortel<br />

EPS/EXL isolatieplaat<br />

lijmmortel<br />

compriband<br />

opsteekprofiel<br />

(optioneel)<br />

Alu./RVS<br />

sokkelprofiel<br />

loodslabbe 100 mm<br />

doorzetten<br />

achter sokkel<br />

dakbedekking<br />

compriband<br />

fiberband aan<br />

te brengen door<br />

aannemer<br />

h.w.a. Ø 80 mm<br />

min. 100 mm<br />

Weber Maxit bouwdetails gemaakt door <strong>Archidat</strong> - www.bouwcad-online.nl<br />

5 10 180 10 150 10<br />

5 10 180 10 150 10<br />

Weber Maxit gevelsysteem<br />

toepasbaar i.c.m.<br />

wandconstructie van<br />

beton, metselwerk of<br />

gelijmde elementen<br />

Weber Maxit<br />

binnenbepleistering<br />

kantstrook<br />

vloerafwerking<br />

weber.floor vloersysteem:<br />

egalisatielaag<br />

dekvloer<br />

wapeningsnet<br />

isolatielaag<br />

breedplaatvloer<br />

Weber Maxit<br />

binnenbepleistering<br />

insnijden pleisterwerk<br />

Weber Maxit<br />

binnenbepleistering<br />

opbouw Weber Maxit<br />

gevelsysteem:<br />

sierpleister<br />

wapeningsweefsel<br />

lijm- en bekledingsmortel<br />

EPS/EXL isolatieplaat<br />

lijmmortel<br />

Halfen<br />

DEMU Metaalindustrie<br />

BIA Beton<br />

Saint-Gobain Weber Beamix<br />

73

74<br />

www.bouwcad-online.nl

www.bouwcad-online.nl 75

76<br />

Overzicht<br />

<strong>Archidat</strong> producten<br />

De BouwdetailWijzer is een onderdeel van het <strong>Archidat</strong> <strong>bouwinformatie</strong>systeem. Het <strong>Archidat</strong> <strong>bouwinformatie</strong>systeem<br />

bestaat uit de volgende producten:<br />

Bouwcad-online<br />

Gratis CAD-informatie 24 uur per dag, 7 dagen per week.<br />

De gegevens worden voortdurend getoetst en geactualiseerd.<br />

Er zijn algemene <strong>Archidat</strong> Bouwdetails en leveranciersgebonden bouwdetails beschikbaar.<br />

De BouwdetailWijzer<br />

– BouwdetailWijzer Woningbouw<br />

– BouwdetailWijzer Woongebouwen<br />

– BouwdetailWijzer Utiliteitsbouw<br />

– BouwdetailWijzer Verbouw<br />

– BouwdetailWijzer Renovatie<br />

– BouwdetailWijzer leveranciersedities<br />

CAD-software<br />

Van efficiënte 2D software tot complete 3D BIM oplossingen<br />

– BouwCad LT<br />

– Allplan BIM<br />

Bouwkosten-online<br />

Gratis kosteninformatie 24 uur per dag, 7 dagen per week.<br />

De kostengegevens worden maandelijks geactualiseerd.<br />

De BouwkostenWijzers<br />

– BouwkostenWijzer Woningbouw<br />

– BouwkostenWijzer Utiliteitsbouw<br />

– BouwkostenWijzer Onderhoud & Renovatie<br />

– BouwkostenWijzer Verbouw<br />

– BouwkostenWijzer Schilderwerk<br />

– BouwkostenWijzer Installatietechniek<br />

– Richtprijzen Bouwmaterialen<br />

– KengetallenKompas Bouwkosten<br />

– GwwkostenWijzer Civiele Techniek<br />

Kostenbestanden<br />

Te gebruiken in combinatie met calculatiesoftware<br />

– Bouwkostenbestanden Woningbouw<br />

– Bouwkostenbestanden Utiliteitsbouw<br />

– Bouwkostenbestanden Onderhoud & Renovatie<br />

– Bouwkostenbestanden Verbouw<br />

– Bouwkostenbestanden Civiele Techniek<br />

ArchiCalc<br />

ArchiCalc combineert de <strong>Archidat</strong> bouwkostengegevens met een eenvoudig te bedienen calculatieprogramma.<br />

ArchiCalc is er in verschillende uitvoeringen:<br />

– ArchiCalc Woningbouw<br />

– ArchiCalc Utiliteitsbouw<br />

– ArchiCalc Onderhoud & Renovatie<br />

– ArchiCalc Verbouw<br />

Voor meer informatie over de <strong>Archidat</strong> producten gaat u naar www.archidat.nl<br />

www.bouwcad-online.nl

<strong>Archidat</strong> <strong>bouwinformatie</strong><br />

Bouwprojecten letterlijk tot in detail in beeld<br />

De BouwdetailWijzers maken deel uit van het<br />

<strong>Archidat</strong> <strong>bouwinformatie</strong>systeem:<br />

BouwdetailWijzers<br />

Boekuitgaven met uitgewerkte bouwdetails van veel<br />

voorkomende en essentiële gebouwknooppunten,<br />

specifiek gericht op de bouw.<br />

BouwCad LT<br />

Het ideale CAD-systeem voor de bouwkundig tekenaar,<br />

aannemer, architect, installateur en adviseur. BouwCad<br />

LT is geheel ontwikkeld voor toepassing in de bouw.<br />

Bouwcad-online<br />

Snel en eenvoudig toegang tot hoogwaardige,<br />

universele CAD-informatie met BouwCad-online. Online<br />

toegang tot ruim 5.000 bouwdetails en meer dan 7.000<br />

symbolen.<br />

Richtprijzen Bouwmaterialen<br />

Elke maand een actueel overzicht van de laatste<br />

materiaalprijzen. Ideaal voor inschrijf begrotingen,<br />

kostenramingen en toetsing van offertes.<br />

www.archidat.nl<br />

ArchiCalc<br />

Een eenvoudig, maar krachtig offerte- en calculatieprogramma<br />

gecombineerd met de kostenbibliotheek.<br />

BouwkostenWijzers<br />

Gemonteerde bouwdeelkosten in een handig zakboekje;<br />

voor een prijscheck op locatie! Inclusief<br />

onbeperkte toegang tot de onderbouwingen in<br />

Bouwkosten-online.<br />

Bouwkosten-online<br />

Betrouwbare online kosteninformatie gebaseerd op<br />

de meest recente prijsinformatie van meer dan 30.000<br />

artikelen, 12.000 bouwdelen en ruim 600 producenten<br />

en leveranciers.

logo

products

Resources

Company

Terms of service
Privacy policy
Cookie policy
Cookie settings
Imprint
Change language
Made with love in Switzerland
© 2024 Yumpu.com all rights reserved

Hooray! Your file is uploaded and ready to be published.

Saved successfully!

Ooh no, something went wrong!
