PUMPER<br />

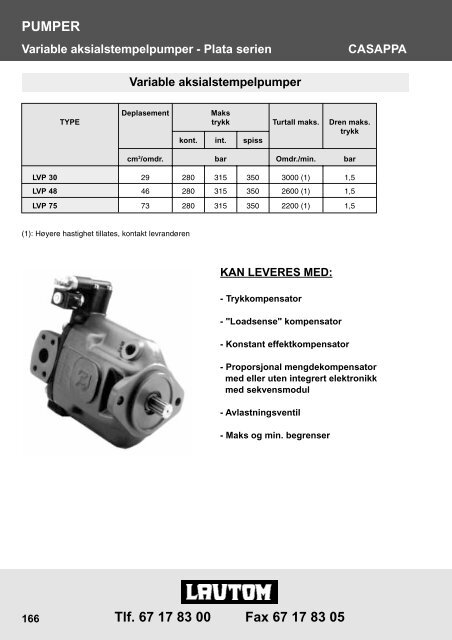

Variable aksialstempelpumper - Plata serien CASAPPA<br />
166<br />
Deplasement Maks<br />
TYPE trykk Turtall maks. Dren maks.<br />
trykk<br />
kont. int. spiss<br />
cm 3 /omdr. bar Omdr./min. bar<br />
LVP 30 29 280 315 350 3000 (1) 1,5<br />
LVP 48 46 280 315 350 2600 (1) 1,5<br />
LVP 75 73 280 315 350 2200 (1) 1,5<br />
(1): Høyere hastighet tillates, kontakt levrandøren<br />
Variable aksialstempelpumper<br />
KAN LEVERES MED:<br />
- Trykkompensator<br />
- "Loadsense" kompensator<br />
- Konstant effektkompensator<br />
- Proporsjonal mengdekompensator<br />
med eller uten integrert elektronikk<br />
med sekvensmodul<br />
- Avlastningsventil<br />
- Maks og min. begrenser<br />
Tlf. 67 17 83 00 Fax 67 17 83 05
PUMPER<br />
<strong>Aksialstempelpumper</strong> PVWH Pumpe OILGEAR<br />
Lav vekt, åpent kretsløp<br />
aksialstempelpumpe<br />
Nominelle dimensjoner<br />
Hus<br />
størrelse<br />
A<br />
B<br />
C<br />
• Flere byggestørrelser tilgjengelig<br />
• Flere fyllevolum innen hver byggestørrelse<br />
• Stort utvalg i kontrollblokker<br />
• Lett å skifte forskjellige kontrolltyper<br />
• Utprøvet "rotasjons" gruppedesign<br />
• Solid sylinderdesign<br />
• Herdet sylinder på herdet ventilplate<br />
• Sylinderblokk montert i polymer bærelager<br />
• Skråplate montert i polymer sallager<br />
• Smurt skråplate<br />
• Stål stempelsko på herdet overflate<br />
• Serviceporter bak eller topp/bunn<br />
• Lavt støynivå<br />
• Forseglet frontlager<br />
• Kraftig SAE normert tapp<br />
• Gjennomgående aksling er tilgjengelig<br />
• Høytrykks sikkerhetsventil er tilgjengelig<br />
Enhets Lengde Bredde Høyde Vekt Monteringsstørrelse<br />
flens<br />
In. mm. In. mm. In. mm. lbs. kg.<br />
0,4 0,6 & 10 7,20 182,9 4,32 109,7 4,50 114,3 32 14,5 SAE "A"2 Bolt<br />
11, 15 & 20 8,50 215,9 5,80 147,3 6,11 155,2 68 30,9 SAE "B"2 Bolt<br />
25, 34, 45 & 60 10,44 265,2 6,76 171,7 7,18 182,4 103 46,8 SAE "C"2 Bolt<br />
Nominelle tekniske data. Basert på 32-65 cSt<br />
Hus<br />
størrelse<br />
A<br />
B<br />
C<br />
Enhets Teoretisk Kontinuerlig Maksimum Oljemengde Minimum Maksimum Nødvendig<br />
størrelse maksimum trykk trykk ved 1800 0/min. sugeforhold turtall effekt ved<br />
fyllevolum og kontinuerlig psia (bar abs) m/ kontinuerlig<br />
trykk & 14,7psia matertrykk trykk &<br />
(1 bar abs) 1800 o/min<br />
sugeforhold<br />
in 3 /omdr. ml/omdr. psi bar psi bar gpm l/min 1200 o/min 1500 o/min 1800 o/min o/min hk kw<br />
04 0,66 10,8 5000 344,8 5800 400,0 4,2 15,9 5,4 (,37) 5,7 (,39) 6,1 (,42) 3000 16,3 12,2<br />
06 0,86 14,1 4000 275,9 4500 310,3 5,9 22,4 5,5 (,38) 5,9 (,41) 6,4 (,44) 3000 17,7 13,2<br />
10 1,35 22,1 3000 206,9 3500 241,4 9,5 36,0 5,5 (,38) 6,0 (,41) 7,0 (,48) 3000 20,2 15,1<br />
11 1,55 25,4 5000 344,8 5800 400,0 10,9 41,3 7,0 (,48) 7,3 (,50) 8,2 (,57) 3000 36,5 27,2<br />
15 2,06 33,8 3500 241,4 4000 275,9 14,7 55,7 7,0 (,48) 7,6 (,52) 8,4 (,58) 3000 36,5 26,5<br />
20 2,83 46,4 2500 172,4 3000 206,9 20,6 78,1 7,2 (,50) 7,9 (,54) 9,0 (,62) 2400 35,0 26,1<br />
25 3,88 63,6 5000 344,8 5800 400,0 27,4 103,8 7,6 (,59) 8,5 (,59) 9,5 (,66) 2400 95,1 70,9<br />
34 4,67 76,5 3500 241,4 4000 275,9 33,7 127,7 8,0 (,55) 8,6 (,59) 9,6 (,66) 2400 80,4 60,0<br />
45 6,00 98,3 2500 172,4 3000 206,9 43,3 164,1 7,6 (,52) 8,6 (,59) 9,8 (,68) 2400 74,1 55,3<br />
60 7,94 130,2 1500 103,4 2000 137,9 58,2 220,3 8,0 (,55) 9,3 (,64) 14,5 (1,00) 1800 64,0 47,8<br />
Tlf. 67 17 83 00 Fax 67 17 83 05 167<br />
10
PUMPER<br />
<strong>Aksialstempelpumper</strong> PVG Pumpe OILGEAR<br />
Medium effekt, åpent kretsløp,<br />
aksialstempelpumpe<br />
Nominelle dimensjoner<br />
168<br />
• Flere byggestørrelser tilgjengelig<br />
• Flere fyllevolum innen hver byggestørrelse<br />
• Stort utvalg i kontrollblokker<br />
• Lett å skifte forskjellige kontrolltyper<br />
• Utprøvet "rotasjons" gruppedesign<br />
• Solid sylinderdesign<br />
• Herdet sylinder på herdet ventilplate<br />
• Sylinderblokk montert i polymer bærelager<br />
• Skråplate montert i polymer sallager<br />
• Smurt skråplate<br />
• Stål stempelsko på herdet overflate<br />
• Serviceporter bak eller topp/bunn<br />
• Lavt støynivå<br />
• Forseglet frontlager<br />
• Kraftig SAE normert tapp<br />
• Gjennomgående aksling er tilgjengelig<br />
• Høytrykks sikkerhetsventil er tilgjengelig<br />
Enhets Lengde Bredde Høyde Vekt Monteringsstørrelse<br />
flens<br />
In. mm. In. mm. In. mm. lbs. kg.<br />
075 12,0 303,9 6,9 174,5 6,3 160,4 55 25 SAE"B"2 & 4 Bolt<br />
100<br />
& 130 13,0 330,5 8,4 212,9 7,3 185,7 110 50 SAE"C" 2 Bolt<br />
Nominelle tekniske data. Basert på 32-65 cSt<br />
Enhets Teoretisk Kontinuerlig Maksimum Oljemengde Minimum Maksimum Nødvendig<br />
størrelse maksimum trykk trykk ved 1800 0/min. sugeforhold turtall effekt ved<br />
fyllevolum og kontinuerlig psia (bar abs) kontinuerlig<br />
trykk & 14,7psia trykk &<br />
(bar abs) 1800 o/min<br />
sugeforhold<br />
in 3 /omdr. ml/omdr. psi bar psi bar gpm l/min 1200 o/min 1500 o/min 1800 o/min o/min hk kw<br />
075 4,60 75,4 3750 258,6 4250 293,1 33,3 126,0 6,2 (,43) 6,9 (,48) 7,3 (,50) 2700 89 66,4<br />
100 6,00 98,3 5000 344,8 5800 400,0 42,4 160,5 9,5 (,66) 10,3 (,71) 11,2 (,77) 2400 150 111,9<br />
130 7,94 130,2 3750 258,6 4250 293,1 57,6 218,0 8,6 (,59) 9,2 (,63) 10,8 (,74) 2400 150 111,9<br />
Tlf. 67 17 83 00 Fax 67 17 83 05
PUMPER<br />
<strong>Aksialstempelpumper</strong> PVV Pumpe OILGEAR<br />
Høy effekt, åpent kretsløp,<br />
aksialstempelpumpe<br />
Nominelle dimensjoner<br />
• Stort utvalg i kontrollblokker<br />
• Lett å skifte forskjellige kontrolltyper<br />
• Utprøvet "rotasjons" gruppedesign<br />
• Solid sylinderdesign<br />
• Sylinderblokk montert i polymer bærelager<br />
• Skråplate montert i polymer sallager<br />
• Smurt skråplate<br />
• Serviceporter bak eller topp/bunn<br />
• Lavt støynivå<br />
• Forseglet frontlager<br />
• Kraftig SAE normert tapp<br />
• Gjennomgående aksling er tilgjengelig<br />
Enhets Lengde Bredde Høyde Vekt Tilslutninger Monteringsstørrelse<br />
flens<br />
In. mm. In. mm. In. mm. lbs. kg. Tilslutning A, Tilslutning B,<br />
trykk sug<br />
200<br />
250<br />
22,5 647,7 22,8 577,9 15,5 393,7 750 340 2.500 SAE 4.000 SAE ISO 250 4 Bolt<br />
540 20,7 527,7 16,3 414,3 11,8 300,2 355 161 2.000 SAE 3.000 SAE ISO 200 4 Bolt<br />
Nominelle tekniske data. Basert på 32-65 cSt<br />
Enhets Teoretisk Kontinuerlig Maksimum Oljemengde Nødvendig<br />
størrelse maksimum trykk trykk ved 1200 0/min. effekt ved kontinuerlig<br />
fyllevolum og kontinuerlig trykk og 1200 o/min<br />
trykk<br />
in 3 /omdr. ml/omdr. psi bar psi bar gpm l/min hk kw<br />
200 12,2 200 6000 414 6500 450 56 212 223 166<br />
250 15,26 250 5000 345 5800 400 69 262 242 180<br />
540 33,57 540 5000 345 5800 400 157 600 558 422<br />
Tlf. 67 17 83 00 Fax 67 17 83 05 169<br />
10
PUMPER<br />
<strong>Aksialstempelpumper</strong> - Tilgjengelige kontroller OILGEAR<br />
170<br />
PVWH pumpe<br />
PVG pumpe<br />
PVV pumpe<br />
• • •<br />
Trykk<br />
Trykkompensator<br />
• x x Lavtrykkskompensator<br />
• x x Høy-Lav trykkskompensator<br />
• • • 2-trykkskompensator<br />
• x x 3-trykkskompensator<br />
• • x Myk start, trykkompensator<br />
• x x Fjernstyringsventil<br />
• • x Konstant effektkompensator<br />
• • • Lastavkjenning<br />
• x x 2-trykkskompensator med lastavkjenning<br />
• • x Konstant effekt kompensator med lastavkjenning<br />
• • • Elektronisk proporsjonal trykkompensator<br />
• • •<br />
Mengde<br />
Elektronisk servoventil med tilbakemelding<br />
• • • Solenoidoperert 2-posisjon<br />
• x x Solenoidoperert / 2-posisjon / fjærsentrert med<br />
nøytral by-pass<br />
• x x Solenoidoperert / 2-posisjon / fjærsentrert uten<br />
nøytral by-pass<br />
• • • Fast<br />
• x x Håndhjul<br />
• x x Spak<br />
• x x Spakoperert med nøytral by-pass<br />
x • • Proporsjonal tilgjengelig for standard anvendelse<br />
• Kontroller tilgjengelig for standard anvendelse<br />
x Ikke tilgjengelig<br />
Tlf. 67 17 83 00 Fax 67 17 83 05
PUMPER<br />
<strong>Aksialstempelpumper</strong> AXIAL PUMP<br />
Variable aksialstempelpumper i<br />
lukket kretsløp:<br />
Fyllevolum (cm3 Serie V0<br />
/omdr.) 7-9-11-13-14-16-18<br />
Maks. trykk (bar) 300<br />
Maks. turtall (o/min) 3600<br />
Tandem versjon T<br />
Tannhjulspumpe (ekstrapumpe) F-G<br />
Kontroll: Mekanisk og hydraulisk M-S<br />
Fyllevolum (cm3 Serie V1<br />
/omdr.) 15-20-21<br />
Maks. trykk (bar) 320<br />
Maks. turtall (o/min) 3600<br />
Tandem versjon T<br />
Tannhjulspumpe (ekstrapumpe) A-F-G<br />
Kontroll: Mekanisk og hydraulisk M-S<br />
Serie V2<br />
Fyllevolum (cm 3 /omdr.) 34-40-50-55<br />
Maks. trykk (bar) 300<br />
Maks. turtall (o/min) 3200<br />
Tandem versjon T<br />
Tannhjulspumpe (ekstrapumpe) A-B-G<br />
Kontroll: Mekanisk, hydraulisk og elektrisk M-S-BK<br />
Serie V250<br />
Fyllevolum (cm 3 /omdr.) 20-25-28<br />
Maks. trykk (bar) 350<br />
Maks. turtall (o/min) 3600<br />
Tandem versjon T<br />
Tannhjulspumpe (ekstrapumpe) A-G<br />
Kontroll: Servomekanisk, elektrisk,<br />
mekanisk, elektro-proporsjonal,<br />
elektro-proporsjonal med tilbakemelding,<br />
hydraulisk, automotiv A-B/C-M-P-Q-S-D<br />
Fyllevolum (cm3 Serie V650<br />
/omdr.) 40-45-50-55-60-65<br />
Maks. trykk (bar) 350<br />
Maks. turtall (o/min) 3400<br />
Tandem versjon T<br />
Tannhjulspumpe (ekstrapumpe) A-B-C-D<br />
Kontroll: Servomekanisk, elektrisk,<br />
elektro-proporsjonal,<br />
elektro-proporsjonal med tilbakemelding,<br />
hydraulisk, automotiv A-B/C-P-Q-S-D<br />
Tlf. 67 17 83 00 Fax 67 17 83 05 171<br />
10
