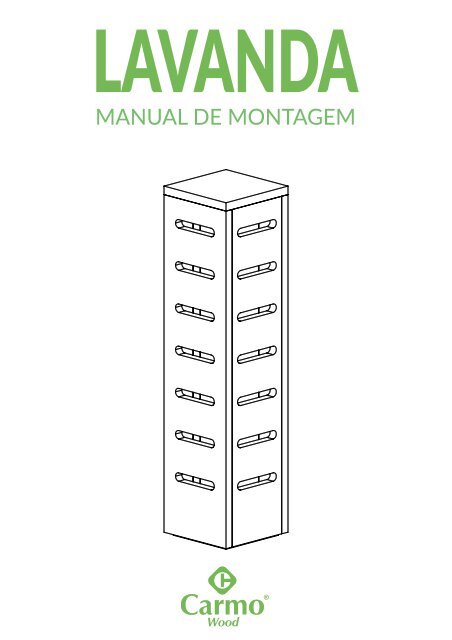

<strong>LAVANDA</strong><br />
MANUAL DE MONTAGEM
FIXAÇÃO EM BETÃO<br />
FERRAMENTAS<br />
Aparafusadora com<br />
ponteiras T20 e T25<br />
Berbequim<br />
com broca de 10<br />
Chave de caixa 17<br />
com roquete<br />
x1<br />
COMPONENTES<br />
x1<br />
x4<br />
M10<br />
x4<br />
4x40<br />
TODOS OS COMPONENTES ELÉTRICOS INCLUÍDOS<br />
<strong>2556</strong>
FIXAÇÃO EM BETÃO<br />
1 Definir o local a instalar a luminária e fazer as furações no betão.<br />
Fazer a ligação elétrica e fixar o negativo ao betão utilizando as<br />
buchas metálicas.<br />
OFF<br />
M10<br />
IP67<br />
<strong>2556</strong>
FIXAÇÃO EM BETÃO<br />
2 Inserir e aparafusar a luminária ao negativo.<br />
4x40<br />
ON<br />
<strong>2556</strong>
FIXAÇÃO EM AREIA<br />
FERRAMENTAS<br />
Aparafusadora com<br />
ponteiras T20 e T25<br />
Nível<br />
Abre buracos tesoura<br />
x1<br />
COMPONENTES<br />
x1<br />
x1<br />
x4<br />
4x40<br />
x4<br />
6x50<br />
TODOS OS COMPONENTES ELÉTRICOS INCLUÍDOS<br />
<strong>2556</strong>
1<br />
FIXAÇÃO EM AREIA<br />
Abrir um buraco na areia com uma profundidade de 80cm e diâmetro<br />
que poderá variar de 20-25cm para aplicação do poste. Este é enterrado<br />
no solo ficando só a face superior ao nível do chão. Fazer a ligação elétrica<br />
e de seguida nivelar o negativo e aparafusar o mesmo ao poste.<br />
OFF<br />
IP67<br />
6x50<br />
<strong>2556</strong>
2<br />
FIXAÇÃO EM AREIA<br />
Inserir e aparafusar a luminária ao negativo.<br />
4x40<br />
ON<br />
<strong>2556</strong>
DECLARAÇÃO DE CONFORMIDADE<br />
- ILUMINAÇÃO EXTERIOR, LDA.<br />
Estrada Real, nº50 . 3750-866 Borralha - Portugal<br />
.+351 234 690 330 . . geral@welex.pt<br />
- No caso do LED fundir, contactar o fabricante;<br />
- Aparelho destinado a ser saliente de chão.<br />
- O cabo fornecido com o equipamento, apenas poderá ser substituído pelo fabricante, o seu serviço de manutenção ou uma<br />
pessoa com qualificações equivalentes;<br />
- Atenção: Esta luminária só funciona ligada a uma fonte de alimentação de corrente constante adequada, já incluída no<br />
aparelho;<br />
- Elevado índice de protecção (IP65 e IK08) para uso interior/exterior;<br />
- São rejeitadas todas as responsabilidades por defeito ou danos provocados por montagem incorrecta da luminária; uso de<br />
LED’s não indicados; incorrecta alimentação e agentes externos.<br />
<strong>2556</strong>
