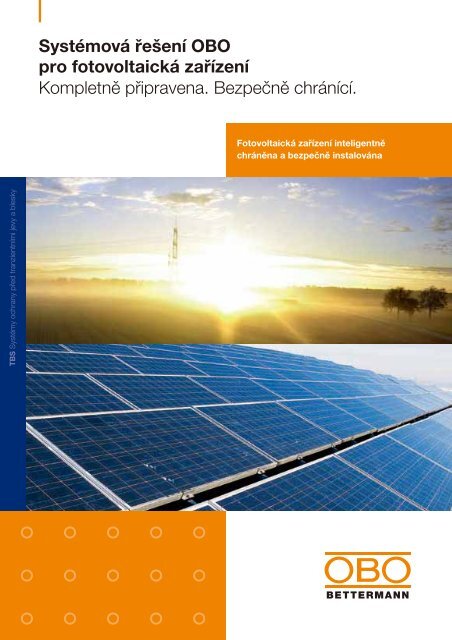

<strong>Systémová</strong> <strong>řešení</strong> <strong>OBO</strong><br />
<strong>pro</strong> <strong>fotovoltaická</strong> <strong>zařízení</strong><br />
Kompletně připravena. Bezpečně chránící.<br />
Fotovoltaická <strong>zařízení</strong> inteligentně<br />
chráněna a bezpečně instalována<br />
TBS Systémy ochrany před tranzientními jevy a blesky
<strong>OBO</strong> nabízí pečlivě vzájemně sladěný<br />
výrobní sortiment, který je Vám k<br />
dispozici při celkové instalaci fotovoltaického<br />
<strong>zařízení</strong>. Začíná u vnější<br />
ochrany před bleskem s praktickými<br />
jímacími systémy a systémy svodů,<br />
systémů vyrovnání potenciálů a<br />
kompletních <strong>řešení</strong> <strong>pro</strong> ochranu před<br />
přepětím. Uzavřen je všemožnými<br />
konstrukčními díly, které jsou potřeba<br />
<strong>pro</strong> čistou a bezpečnou instalaci<br />
na nebo uvnitř budovy - od mřížového<br />
žlabu po kabelové kanály určené<br />
k <strong>pro</strong>tipožární ochraně.<br />
Máte otázky k tématu?<br />
<strong>OBO</strong> BETTERMANN Praha s.r.o<br />
Tel. +420 323 610 111<br />
Fax +420 323 610 120<br />
E-mail: info@obo.cz · www.obo.cz<br />
I<br />
I<br />
I<br />
I<br />
I
I<br />
Systémy ochrany před přepětím<br />
Hagebaumarkt I Neuenrade<br />
Systémy vyrovnání potenciálů<br />
Systémy ochrany<br />
před blesky<br />
I<br />
Kabelové nosné systémy<br />
PV - <strong>zařízení</strong> I Padua<br />
Systémy požární ochrany<br />
Spojovací a<br />
upevňovací systémy<br />
Skládka I Heidenheim<br />
I
Zajistit investice a hodnoty<br />
Základy a fakta<br />
Ochrana okolí <strong>pro</strong> bezslunečné období.<br />
Fotovoltaická <strong>zařízení</strong> se dnes <strong>pro</strong>vozují<br />
hospodárně. Na základě velikosti<br />
<strong>zařízení</strong>, intenzitě záření v místě<br />
instalace atd. se vypočítává hospodárnost<br />
a amortizace. Škoda na fotovoltaickém<br />
<strong>zařízení</strong> bleskem nebo<br />
impulsy přepětí snižuje výnosovou<br />
bilanci a <strong>pro</strong>dlužuje citelně dobu<br />
amortizace.<br />
Nebezpečí kvůli úderům blesku<br />
Celkový počet blesků v Německu ročně<br />
2 750 000<br />
2 660 000<br />
2 484 791<br />
2 750 000<br />
2 281 377<br />
2 750 000<br />
2 088 279<br />
2 100 000<br />
2 013 546<br />
2 750 000<br />
1 927 941<br />
1 752 455<br />
2 750 000<br />
1 570 416<br />
2 750 000<br />
2 750 000<br />
2 750 000<br />
2000 2001 2002 2003 2004 2005 2006 2007 2008<br />
Blesky Německo 2007<br />
Celkový počet blesků<br />
2 662 409<br />
Nejsilnější den:<br />
21.06.2007 I 162.139<br />
Nejsilnější týden:<br />
KT 21 I 452.160<br />
Nejsilnější měsíc:<br />
Červen I 1.023.778<br />
www.blids.de<br />
Aktuální normy a předpisy<br />
ČSN EN 62305-1: 2006-11<br />
ČSN EN 62305-2: 2006-11<br />
ČSN EN 62305-3: 2006-11<br />
ČSN EN 62305-4 : 2006-10<br />
ČSN EN 61643-11 (VDE 0675-6-11): 2007-08<br />
IEC 60364-7-712 (VDE 0100-712): 2006-06<br />
VdS 2010<br />
Ochrana před bleskem - Všeobecné zásady<br />
Ochrana před bleskem - Řízení rizika<br />
Ochrana před bleskem - Hmotné škody na stavbách a<br />
nebezpečí života<br />
Ochrana před bleskem - Elektrické a elektronické systémy<br />
ve stavbách<br />
Ochrany před přepětím nízkého napětí<br />
SPD zapojená v sítích nízkého napětí<br />
Požadavek <strong>pro</strong> solární fotovoltaické (FV) napájecí systémy<br />
Ochrana před bleskem a přepětím orientovaná na rizika<br />
4
Kombinovaný svodič k ochraně před bleskem a přepětím <strong>pro</strong> <strong>fotovoltaická</strong> <strong>zařízení</strong>.<br />
Fotovoltaické <strong>zařízení</strong> vyžaduje také<br />
bezpečnostní opatření: Efektivní<br />
ochrana před údery blesku a přepětím<br />
je bezpodmínečně nutná, abychom<br />
ne<strong>pro</strong>žili již během amortizační<br />
doby <strong>zařízení</strong> nepříjemné překvapení.<br />
Zařízení <strong>pro</strong> ochranu před účinky<br />
blesku a přepětí vyžadují v rámci<br />
uvažovaného objektu navíc i některé<br />
zřizovací předpisy nebo majetkové<br />
pojišťovny.<br />
Ochranný <strong>pro</strong>stor podle metody bleskové koule z ČSN EN 62305-3<br />
Třída ochrany před bleskem I II III IV<br />
R (m) (blesková koule) 20 30 45 60<br />
d = vzdálenost jímacího <strong>zařízení</strong> (m)<br />
p = hloubka průniku (m)<br />
2 0,03 0,02 0,01 0,01<br />
3 0,06 0,04 0,03 0,02<br />
4 0,10 0,07 0,04 0,04<br />
5 0,16 0,10 0,07 0,05<br />
10 0,64 0,42 0,28 0,21<br />
15 1,46 0,95 0,63 0,47<br />
20 2,68 1,72 1,13 0,84<br />
Jímací <strong>zařízení</strong> včetně solárního modulu<br />
Pozor na tvorbu možných stínů!<br />
5
Chraňte srdce fotovoltaického <strong>zařízení</strong>.<br />
Naše systémová <strong>řešení</strong> k ochraně měniče<br />
Budova bez vnější ochrany před bleskem.<br />
U budov bez vnější ochrany před<br />
bleskem je zvlášť důležitá přepěťová<br />
ochrana střídače, jako ústředního<br />
prvku <strong>zařízení</strong>. Ochrana by měla zahrnovat<br />
veškerá ohrožená vedení<br />
spojená se střídačem. DC svodič<br />
přepětí (k dispozici ochranná zapojení<br />
do 1000 V DC) je třeba sladit s maximálním<br />
napětím naprázdno solárního<br />
modulu. Mějte <strong>pro</strong>sím vždy na<br />
paměti, že maximální napětí naprázdno<br />
se pohybuje obvykle v rozsahu<br />
do 20% nad napětím naprázdno<br />
(U OC STC<br />
).<br />
Vnější ochrana před bleskem není nutná resp. požadována. Typ 2 ochrany <strong>pro</strong>ti přepětí je tedy dostatečný.<br />
Solární modul<br />
Střídač<br />
Hlavní rozvod<br />
Ochrana<br />
DC<br />
Ochrana<br />
AC<br />
*<br />
Energetická<br />
síť<br />
PPV<br />
*) je třeba pouze v případě, že vzdálenost k HR<br />
s ochranným <strong>zařízení</strong>m je větší než 10 m délky<br />
vedení.<br />
Místo Popis U DC max Typ Obj. č. Obrázek<br />
3 pólová kompletní jednotka 1000 V V20-C/3-PH-1000 5094608<br />
2 pólová kompletní jednotka 1000 V V20-C/2-PH-1000 5094617<br />
A<br />
Systémové <strong>řešení</strong> v pouzdru 1000 V VG-C/DC-PH-MS 1000 5088 69 1<br />
Systémové <strong>řešení</strong> v pouzdru s 4<br />
konektorem MC<br />
745 V VG-C/DC-PH 550 5088 69 0<br />
B<br />
230 V (L, N, PE) V20-C/1+NPE-280 5094 650<br />
230/400 V (L1, L2, L3, N, PE) V20-C/3+NPE-280 5094 656<br />
C<br />
Přípojnice potenciálového<br />
vyrovnání zkoušena podle VDE<br />
1801 VDE 501565 0<br />
Upozornění: Mělo by být vytvořeno vyrovnání potenciálů mezi kovovým podstavcem FV a hlavním vyrovnáním v potenciálů.<br />
6
Budova s vnější ochranou před bleskem.<br />
U budov s vnější ochranou před<br />
bleskem je třeba zabránit přímému<br />
úderu blesku do FV modulů <strong>pro</strong>střednictvím<br />
<strong>zařízení</strong> ochrany před<br />
bleskem. V důsledku svodu velkého<br />
bleskového <strong>pro</strong>udu vzniká silné magnetické<br />
pole, indukující v elektrických<br />
prvcích přepětí. Proto je ochrana střídače,<br />
jako srdce <strong>zařízení</strong>, před bleskem<br />
a přepětím obzvláště důležitá.<br />
Ochrana by měla zahrnovat veškerá<br />
ohrožená vedení spojená se střídačem.<br />
Oddělovací vzdálenost (obvykle 0,5 m - 1 m) mezi ochranou před bleskem a fotovoltaickým systémem nemůže být dodržena.<br />
(např. kovová střecha).<br />
Solární modul<br />
<br />
Jímací<br />
tyč<br />
Střídač<br />
Hlavní rozvod<br />
Ochrana<br />
DC<br />
Ochrana<br />
AC<br />
PPV<br />
Spojky odolávající bleskovému <strong>pro</strong>udu se realizují<br />
z min. 16 mm 2 (měď).<br />
Místo Popis U DC max Typ Obj. č. Obrázek<br />
3 pólová kompletní jednotka 900 V V25-B+C/3-PH 900 5097 44 7<br />
2 pólová kompletní jednotka 900 V V25-B+C/2-PH 900 5097 457<br />
3 pólová kompletní jednotka 600 V V50-B+C/3-PH 600 5093 623<br />
A<br />
2 pólová kompletní jednotka 600 V V50-B+C/2-PH 600 5093 628<br />
Systémové <strong>řešení</strong> v pouzdru 900 V VG BC/DC PH-MS 900 5088 692<br />
Systémové <strong>řešení</strong> v pouzdru 600 V VG BC/DC PH-MS 600 5088 693<br />
B<br />
C<br />
230 V (L, N, PE) V25-B+C/1+NPE 5094 457<br />
230/400 V (L1, L2, L3, N, PE) V50-B+C/3+NPE 5093 654<br />
Přípojnice pot. vyrovnání<br />
zkoušena podle VDE<br />
1801 VDE 5015 650<br />
Upozornění: Pokud je oddělovací vzdálenost mezi ochranou před bleskem a fotovoltaickým systémem dodržena, platí dostatečná<br />
opatření <strong>pro</strong>ti přepětí na straně 5.<br />
7
Bezpečná záležitost.<br />
Ochrana před bleskem a přepětím<br />
<strong>pro</strong> <strong>fotovoltaická</strong> <strong>zařízení</strong><br />
Vnějším znakem fotovoltaického <strong>zařízení</strong> jsou solární moduly. <strong>OBO</strong> zajišťuje svým komplexním <strong>pro</strong>gramem<br />
začlenění <strong>zařízení</strong> do celé instalace budovy. Naše výrobky ochrany před transientními jevy a blesky<br />
Vám nabízejí vše, co potřebujete <strong>pro</strong> správnou instalaci.<br />
Kombinovaný svodič <strong>pro</strong> silové<br />
napájení<br />
Kombinovaným svodičem bleskových<br />
<strong>pro</strong>udů a přepětí (Typ 1+2) lze<br />
<strong>pro</strong>vést kvalitní vyrovnání potenciálů<br />
odpovídající ČSN EN 62305 jakož i<br />
ochranu <strong>pro</strong>ti přepětí podle ČSN 33<br />
2000-4-443.<br />
Svodiče bleskových <strong>pro</strong>udů musejí<br />
být napojeny na potenciálové vyrovnání<br />
tak, aby spoje snesly bleskové<br />
<strong>pro</strong>udy (min. 16 mm 2 mědi).<br />
8
Vhodná <strong>řešení</strong><br />
Modulární <strong>řešení</strong>, připravená <strong>pro</strong> instalaci do systémů DC a AC.<br />
Ochrana před bleskem a přepětím zajišťuje hodnoty a zvyšuje disponibilitu.<br />
Chráněný<br />
fotovoltaický generátor<br />
Pokud jsou fotovoltaické moduly v<br />
ochranném <strong>pro</strong>storu jímacího <strong>zařízení</strong><br />
a byla dodržena oddělovací vzdálenost<br />
k <strong>zařízení</strong> ochrany před bleskem,<br />
lze namísto kombinovaného<br />
svodiče použít také jen typ 2 přepěťové<br />
ochrany.<br />
Fotovoltaický generátor laminovaný na kovové<br />
střeše.<br />
Pokud je oddělovací vzdálenost mezi<br />
fotovoltaickým <strong>zařízení</strong>m a systémem<br />
ochrany před bleskem (např.<br />
kovová střecha) nedostatečná, nutno<br />
tyto systémy spojit vodičem min.<br />
16 mm 2 (měď).<br />
U vstupu do budovy (LPZ 0-1) je třeba<br />
svést možné dílčí bleskové <strong>pro</strong>udy<br />
vhodnými kombinovanými svodiči<br />
(typ 1 nebo typ 1+2). <strong>OBO</strong> <strong>pro</strong>to<br />
nabízí odpovídající kombinované<br />
svodiče bleskových <strong>pro</strong>udů <strong>pro</strong> DC<br />
aplikace.<br />
9
Perfektní věc.<br />
Systémy KTS <strong>pro</strong> <strong>fotovoltaická</strong> <strong>zařízení</strong>.<br />
Značka <strong>OBO</strong> je světově známá svými inovativními výrobky s certifikovanou kvalitou z vlastního vývoje a<br />
výroby . Bez ohledu na to, zda ukládáte silová vedení, vybavujete průmyslové haly kompletními kabelovými<br />
nosnými systémy nebo instalujete <strong>fotovoltaická</strong> <strong>zařízení</strong> – s výrobky <strong>OBO</strong> máte vždy jistotu.<br />
<strong>OBO</strong> Vám nabízí všechny<br />
možnosti.<br />
Rozsáhlý <strong>pro</strong>gram praktických, ekonomických<br />
a montážně přívětivých<br />
kabelových nosných systémů jako<br />
perfektní <strong>pro</strong>gram každého instalačního<br />
zadání.<br />
Nabízíme Vám široké spektrum materiálů<br />
a povrchů <strong>pro</strong> použití v interiéru<br />
i exteriéru, jakož i vysokou mechanickou<br />
odolnost vůči chemickým<br />
vlivům <strong>pro</strong>střednictvím epoxy-polyesterového<br />
povrstvení.
Zákazníci z oblasti průmyslu, investiční výstavby a techniky budov důvěřují již<br />
mnoho let zkušenostem a know-how celosvětově aktivní podnikatelské skupiny<br />
<strong>OBO</strong> <strong>Bettermann</strong>.<br />
Pro univerzální použití má <strong>OBO</strong> kabelové<br />
nosné systémy šité na míru.<br />
<strong>Systémová</strong> nabídka. Od slabo<strong>pro</strong>udého<br />
uložení po silové napájení.<br />
K dostání v nejrůznějších výškách,<br />
šířkách, plochách a kvalitách materiálu.<br />
Ke všem systémům nabízí <strong>OBO</strong><br />
nejrůznější varianty krytů <strong>pro</strong> dodatečnou<br />
ochranu vedení před povětrnostními<br />
vlivy a mechanickým namáháním.<br />
11
Stabilní záležitost<br />
Protipožární <strong>řešení</strong> <strong>pro</strong> <strong>fotovoltaická</strong> <strong>zařízení</strong><br />
Na požární bezpečnost instalací v moderních budovách se kladou stále vyšší požadavky. <strong>OBO</strong> zde nabízí komplexní<br />
<strong>pro</strong>gram k <strong>pro</strong>tipožárnímu zabezpečení. Ať jde o systémy přepážek, <strong>pro</strong>tipožární kanály nebo systémy<br />
k uložení kabelů požárně bezpečnostních <strong>zařízení</strong> – tento komplex od jednoho výrobce naplňuje všechny specifické<br />
požadavky: zabránění možnosti rozšíření požáru, zabezpečení únikových cest a zachování požadované<br />
funkčnosti. Tímto způsobem není chráněno pouze fotovoltaické <strong>zařízení</strong>, nýbrž i celá budova.<br />
12
Bezpečné ukládání vedení<br />
Pokud vedení fotovoltaických <strong>zařízení</strong> <strong>pro</strong>chází <strong>pro</strong>tipožárními stěnami,<br />
nebo pokud musejí být instalována do únikových cest, je třeba pamatovat<br />
na potřebná zvláštní opatření. K tomu dochází často ve veřejných budovách.<br />
<strong>OBO</strong> nabízí komplexní <strong>pro</strong>gram od kabelových přepážek až po speciální<br />
instalace <strong>pro</strong> únikové cesty.<br />
Semináře požární ochrany<br />
<strong>OBO</strong> nabízí celou škálu seminářů <strong>pro</strong><br />
elektroinstalatéry, <strong>pro</strong>jektanty a architekty.<br />
Právě komplexní objasnění <strong>pro</strong>blematiky<br />
<strong>pro</strong>tipožární ochrany a<br />
ochrana před přepětím patří ke klasickým<br />
tématům seminářů.<br />
Protipožární ofenziva <strong>OBO</strong>: jednoduché<br />
informovat<br />
Navštivte semináře <strong>OBO</strong> a nechte se<br />
informovat o nejnovějším stavu techniky.
Čistá záležitost.<br />
Instalační <strong>řešení</strong><br />
<strong>pro</strong> <strong>fotovoltaická</strong> <strong>zařízení</strong><br />
Vedle nutnosti zajištění ochrany před bleskem a přepětím stojí elektroinstalatér také před úkolem instalovat<br />
veškerá vedení v souladu s architektonickými a statickými podmínkami dané stavby. I zde je na prvním místě<br />
ochrana kabelů a vedení před poškozením, stejně jako ochrana celého <strong>zařízení</strong> vůči škodám způsobeným<br />
vlhkostí. <strong>OBO</strong> <strong>Bettermann</strong> je Vám k dispozici již roky na trhu <strong>pro</strong>střednictvím svých etablovaných systémů<br />
upevnění a vývodek.<br />
Na pozadí je mnohotvárnost<br />
Kvůli mnoha rozdílným instalačním<br />
podmínkám vznikají<br />
také rozmanité požadavky na<br />
používaný instalační materiál.<br />
Pro aplikace v přímém slunečním<br />
záření se výtečně hodí<br />
systémy odolné <strong>pro</strong>ti UV záření<br />
jako příchytky StarQuick, ve<br />
spojení s pancéřovými trubkami<br />
nebo páskové příchytky <strong>pro</strong><br />
větru odolnou fixaci vedení<br />
např. na kabelových nosných<br />
systémech.<br />
K dispozici jsou také upevňovací<br />
prvky z žárově ponorem<br />
zinkované oceli, ušlechtilé oceli<br />
nebo hliníku <strong>pro</strong> nejrůznější<br />
způsoby montáže.<br />
14
Instalace moderních fotovoltaických <strong>zařízení</strong> staví instalatéra stále znovu<br />
před úkol uložit vedení v souladu s předpisy a přitom bezpečně. Samostatným<br />
tématem je také uložení silových vedení v místech jejich připojení,<br />
jako měniče nebo měřící prvky.<br />
Na kombinaci záleží<br />
Pomocí spektra výrobků <strong>OBO</strong> si<br />
můžete být jisti, že budete vybaveni<br />
vždy na každou eventualitu.<br />
Těsnost vývodů u měničů a rozvaděčů,<br />
které jsou vystaveny přímým<br />
povětrnostním vlivům, může<br />
být zajištěna pomocí kabelových<br />
vývodek <strong>OBO</strong> série V TEC VM (stupeň<br />
krytí IP 68). Doporučit lze <strong>pro</strong>vedení<br />
„<strong>pro</strong> venkovní použití“, tedy<br />
černě zbarvené typy, neboť lze u<br />
nich počítat s omezeným průnikem<br />
UV záření.<br />
Chybí Vám dostatek vývodů v měniči<br />
nebo má vývodka příliš malou<br />
upínací oblast?<br />
Žádný <strong>pro</strong>blém s vícenásobnými<br />
těsnicími vložkami nebo redukčními<br />
těsnicími vložkami. Především vícenásobné<br />
těsnicí vložky nacházejí<br />
uplatnění u fotovoltaických vedení s<br />
malým průměrem.<br />
15
Přepěťová ochrana<br />
Silno<strong>pro</strong>udá technika<br />
Svodič bleskových <strong>pro</strong>udů a přepětí <strong>pro</strong> systém napájení<br />
Fotovoltaika<br />
Typ<br />
V50-B+C/3+NPE<br />
V 50-B+C/3+NPE: Kombinovaný svodič, bleskový svodič a svodič přepětí typu 1+2 dle DIN EN<br />
61643-11 (B+C dle VDE 0675 část 6).<br />
• K vyrovnání potenciálů v ochraně před bleskem dle ČSN EN 62305 (IEC 62305)<br />
• Schopnost svodu bleskových <strong>pro</strong>udů 12,5 kA (10/350)<br />
• Univerzálně vhodný <strong>pro</strong> síťové systémy TN a TT • S novým spodním dílem Multibase s připojovacími<br />
svorkami Multi<br />
• Kompletní jednotka sestávající z vrchního a spodního dílu, smontovaná a <strong>pro</strong>pojená<br />
• Svodič, zásuvný s dynamickým odpojovacím <strong>zařízení</strong>m<br />
• S optickou indikací funkce<br />
• Ochranná úroveň < 1,3 kV<br />
• Uzavřené nevyfukující svodiče s varistory z oxidu zinku <strong>pro</strong> osazení do rozvaděčů<br />
• Označené svorky<br />
Použití: Vyrovnání potenciálů v ochraně před bleskem u budov i s vnější ochranou před bleskem<br />
třídy III a IV a v běžných rozvaděčích."<br />
Cena<br />
€/ks<br />
Cena<br />
€/ks<br />
• S novým spodním dílem Multibase a připojovacími svorkami Multi<br />
• Kompletní jednotka sestávající z vrchního a spodního dílu, smontovaná a <strong>pro</strong>pojená<br />
• Zkoušeno VDE<br />
• Vhodný <strong>pro</strong> síťové systémy TN a TT<br />
• Zásuvný vrchní díl lze vyjmout ze spodního dílu bez pomoci nářadí<br />
• Vč. tepelného a dynamického odpojovacího <strong>zařízení</strong><br />
• S optickou indikací poruchy<br />
• Vysoká svodová schopnost při dlouhé životnosti<br />
• Označené přívodní svorky<br />
Příklad použití: Obytná budova, rodinný dům a průmysl<br />
Kombinovaný svodič, kompletní blok <strong>pro</strong> fotovoltaiku<br />
Fotovoltaika<br />
Typ<br />
U max<br />
DC<br />
Č. výr.<br />
V<br />
kus kg/% ks<br />
V 50-B+C/3-PH600 600 3-pólový <strong>pro</strong> fotovoltaiku 1 41,000 5093 62 3<br />
V 50-B+C/2-PH600 600 2-pólový <strong>pro</strong> fotovoltaiku 1 30,000 5093 62 8<br />
V 50-B+C/...PH...: kombinovaný svodič typu 1+2 dle EN 61643-11 <strong>pro</strong> <strong>fotovoltaická</strong> <strong>zařízení</strong>.<br />
Bal.<br />
hmotnost<br />
Cena<br />
€/ks<br />
• Kompletní jednotka sestávající z vrchního a spodního dílu, smontovaná a <strong>pro</strong>pojená<br />
• Zásuvný vrchní díl, oddělitelný od spodního dílu bez nářadí<br />
• Vč. tepelného a dynamického odpojovacího <strong>zařízení</strong><br />
• Ochranné zapojení Y<br />
• Nízká ochranná úroveň DC: < 2,6 kV (Uoc max = 600V DC s V50-B+C/0-280)<br />
• S optickou indikací poruchy<br />
• Označené svorky<br />
Příklad použití: Ve fotovoltaických <strong>zařízení</strong>ch mezi FV moduly a měničem<br />
Typ<br />
U max<br />
DC<br />
Max. Provedení<br />
Bal. hmotnost Č. výr.<br />
<strong>pro</strong>vozní<br />
napětí<br />
V<br />
kus kg/% ks<br />
280 3+NPE 1 55,000 5093 65 4<br />
Typ<br />
Max. Provedení<br />
Bal. hmotnost Č. výr.<br />
<strong>pro</strong>vozní<br />
napětí<br />
V<br />
kus kg/% ks<br />
V 20-C/3+NPE-280 280 3+NPE 1 41,700 5094 65 6<br />
V 20-C/...: Svodič přepětí typu 2 (třídy C) podle EN 61643-11 (VDE 0675, část 6-11).<br />
Provedení<br />
Provedení<br />
V<br />
kus kg/% ks<br />
V 25-B+C/3-PH505 505 3-pólový <strong>pro</strong> fotovoltaiku, zapojení Δ 1 44,000 5097 44 2<br />
V 25-B+C/3-PH900 900 3-pólový <strong>pro</strong> fotovoltaiku, zapojení Y 1 42,200 5097 44 7<br />
V 25-B+C/2-PH900 900 2-pólový <strong>pro</strong> fotovoltaiku 1 30,800 5097 45 7<br />
V 25-B+C/...PH...: kombinovaný svodič typu 1+2 dle EN 61643-11 <strong>pro</strong> <strong>fotovoltaická</strong> <strong>zařízení</strong>.<br />
• Kompletní jednotka, sestávající z horního a spodního dílu, sestaveno a <strong>pro</strong>pojeno<br />
• Zásuvný vrchní díl, vrchní díl lze vyjmout ze spodního dílu bez nářadí<br />
• Vč. tepelného a dynamického odpojovacího <strong>zařízení</strong><br />
• Ochranné zapojení Y (resp. viz <strong>pro</strong>vedení)<br />
• Nízká ochranná úroveň DC: < 3,0 kV (Uoc max = 900V DC s V25-B+C/0-385)<br />
• S optickou indikací poruchy<br />
• Označené svorky<br />
Příklad použití: Ve fotovoltaických <strong>zařízení</strong>ch mezi FV moduly-a měničem<br />
Bal.<br />
hmotnost<br />
Č. výr.<br />
Cena<br />
€/ks<br />
02 TBS-Prospekt Photovoltaik / cs / 09/11/2009 (LLExport_00789)<br />
16 TBS
Přepěťová ochrana<br />
Silno<strong>pro</strong>udá technika<br />
Fotovoltaika<br />
Svodič přepětí, kompletní blok <strong>pro</strong> <strong>fotovoltaická</strong> <strong>zařízení</strong><br />
Typ<br />
U max<br />
DC<br />
V<br />
kus kg/% ks<br />
V 20-C/2-PH-1000 1000 2-pólový <strong>pro</strong> fotovoltaiku, zapojení Y 1 26,600 5094 61 7<br />
V 20-C/3-PH-505 505 3-pólový <strong>pro</strong> fotovoltaiku, zapojení Δ 1 37,100 5094 60 2<br />
V 20-C/3-PH-585 585 3-pólový <strong>pro</strong> fotovoltaiku, zapojení Δ 1 37,700 5094 60 4<br />
V 20-C/3-PH-745 745 3-pólový <strong>pro</strong> fotovoltaiku, zapojení Δ 1 39,800 5094 60 6<br />
V 20-C/3-PH-1000 1000 3-pólový <strong>pro</strong> fotovoltaiku, zapojení Y 1 35,900 5094 60 8<br />
V 20-C/...PH...: Svodič přepětí typu 2 podle EN 61643-11 <strong>pro</strong> <strong>fotovoltaická</strong> <strong>zařízení</strong><br />
• Kompletní jednotka, sestávající z vrchního a spodního dílu<br />
• Zásuvný vrchní díl lze vyjmout ze spodního dílu bez potřeby nářadí<br />
• Vč. tepelného a dynamického odpojovacího <strong>zařízení</strong><br />
• Nízká ochranná úroveň: < 4,0 kV (Uoc max = 1000V DC s V20-C/0-440, zapojení Y)<br />
• S optickou indikací poruchy<br />
• Označené svorky<br />
Příklad použití: Ve fotovoltaických <strong>zařízení</strong>ch mezi FV moduly a měničem<br />
Bal.<br />
hmotnost<br />
Č. výr.<br />
Cena<br />
€/ks<br />
Fotovoltaika<br />
CombiController / Vrchní díly<br />
45<br />
48 17.5<br />
• Zásuvný vrchní díl vyjímatelný ze spodního dílu bez nářadí a přerušení poruchy<br />
• Vč. tepelného a dynamického odpojovacího <strong>zařízení</strong> a optické indikace poruchy<br />
• Vysoká <strong>pro</strong>udová odolnost při dlouhé životnosti<br />
45<br />
48 17.5<br />
Provedení<br />
Typ<br />
Max. U max Provedení<br />
Bal. hmotnost Č. výr. Cena<br />
<strong>pro</strong>vozní DC<br />
napětí<br />
€/ks<br />
V V<br />
kus kg/% ks<br />
V 50-B+C/0-280 280 350 1 pólový 1 8,000 5093 72 4<br />
V 50-B+C/0...: CombiController vrchní díl typu 1+2 kombinovaný svodič<br />
Typ<br />
Max. U max Provedení<br />
Bal. hmotnost Č. výr. Cena<br />
€/ks<br />
<strong>pro</strong>vozní DC<br />
napětí<br />
V V<br />
kus kg/% ks<br />
B<br />
V 25-B+C/0-150 150 200 1 pólový 1 9,500 5097 08 8<br />
V 25-B+C/0-280 280 350 1 pólový 1 9,500 5097 05 3<br />
V 25-B+C/0-385 385 505 1 pólový 1 9,500 5097 06 1<br />
V 25-B+C/0...: CombiController vrchní díl - typ 1+2 kombinovaný svodič<br />
• Zásuvný vrchní díl lze zasunout do spodního dílu bez nářadí a přerušení napětí<br />
• Vč. tepelného a dynamického odpojovacího <strong>zařízení</strong> a optické indikace poruchy<br />
• Vysoká <strong>pro</strong>udová odolnost při dlouho životnosti<br />
Fotovoltaika<br />
SurgeController / vrchní díly<br />
02 TBS-Prospekt Photovoltaik / cs / 09/11/2009 (LLExport_00789)<br />
45<br />
48<br />
17.5<br />
Typ<br />
Max. U max Provedení<br />
Bal. hmotnost Č. výr. Cena<br />
€/ks<br />
<strong>pro</strong>vozní DC<br />
napětí<br />
V V<br />
kus kg/% ks<br />
B<br />
V 20-C/0-75<br />
75 100 1 pólový 1 5,160 5099 57 9<br />
V 20-C/0-150 150 200 1 pólový 1 4,794 5096 70 7<br />
V 20-C/0-280 280 350 1 pólový 1 8,500 5099 60 9<br />
V 20-C/0-320 320 420 1 pólový 1 5,545 5099 84 8<br />
V 20-C/0-335 335 420 1 pólový 1 5,545 5099 85 0<br />
V 20-C/0-385 385 505 1 pólový 1 5,826 5099 59 5<br />
V 20-C/0-440 440 585 1 pólový 1 6,452 5099 70 6<br />
V 20-C/0-550 550 745 1 pólový 1 6,452 5099 61 7<br />
horní díl<br />
V 20-C/...: SurgeController vrchní díl - Typ 2 svodič přepětí<br />
• Testováno dle VDE<br />
• Vyjímatelný vrchní díl lze vyjmout bez nástroje od spodního dílu<br />
• Vč. termického a dynamického odpojovacího <strong>zařízení</strong> a ukazatelem poruchy<br />
• Vysoká svodová schopnost při dlouhé životnosti<br />
TBS<br />
17
Přepěťová ochrana<br />
Silno<strong>pro</strong>udá technika<br />
Svodič bleskových <strong>pro</strong>udů a přepětí / Spodní díly <strong>pro</strong> <strong>fotovoltaická</strong> <strong>zařízení</strong><br />
Fotovoltaika<br />
Typ Provedení<br />
Č. výr.<br />
kus kg/% ks<br />
V 20-C/U-3PH 3-pólový <strong>pro</strong> fotovoltaiku 1 27,000 5096 62 6<br />
V 20-C/U-3PH-FS 3-pólový <strong>pro</strong> fotovoltaiku s FS 1 27,000 5096 63 4<br />
Bal.<br />
hmotnost<br />
Cena<br />
€/ks<br />
B<br />
50<br />
70<br />
90<br />
V 20-C/U...: Spodní díl <strong>pro</strong> fotovoltaiká <strong>zařízení</strong> (zapojení Δ)<br />
• Vhodné <strong>pro</strong> horní díly V 50-B+C a V 25-B+C typu 1+2 kombinované svodiče<br />
• Vhodné <strong>pro</strong> horní díly V 20-C typu 2 svodiče přepětí<br />
• Ochranné zapojení <strong>pro</strong>ti příčným a podélným napětím<br />
• Zapojení Δ<br />
• Nízký stupeň ochrany DC: < 2,4 kV (Uoc max = 745V DC s V20-C/0-550)<br />
• Nízký stupeň ochrany DC: < 1,5 kV (Uoc max = 505V DC s V25-B+C/0-385)<br />
• Nízký stupeň ochrany DC: < 1,3 kV (Uoc max = 350V DC s V50-B+C/0-280)<br />
• Označené svorky<br />
Použití: ve fotovoltaických <strong>zařízení</strong>ch mezi FV moduly a měničem.<br />
Typ Provedení<br />
Bal. hmotnost Č. výr.<br />
kus kg/% ks<br />
V20-C/U-3PH-Y 3-pólový zapojení Y 1 17,000 5096 64 7<br />
Cena<br />
€/ks<br />
V 20-C/3-PH-Y: Spodní díl <strong>pro</strong> <strong>fotovoltaická</strong> <strong>zařízení</strong> do Uoc=1000V (zapojení Y)<br />
• Vhodné k horním dílům V 25-B+C typu 1+2 kombinovaný svodič<br />
• Vhodné k horním dílům V 20-C typu 2 svodiče přepětí<br />
• Ochranné zapojení <strong>pro</strong>ti podélným i příčným přepětím<br />
• Zapojení Y<br />
• Nízký stupeň ochrany DC: < 4,0 kV (Uoc max = 1000V DC s V20-C/0-440)<br />
• Nízký stupeň ochrany DC: < 3,0 kV (Uoc max = 900V DC s V25-B+C/0-385)<br />
• Nízký stupeň ochrany DC: < 2,6 kV (Uoc max = 600V DC s V50-B+C/0-280)<br />
• Označené svorky<br />
Použití ve fotovoltaických <strong>zařízení</strong>ch mezi FV moduly- a měničem.<br />
Typ Provedení<br />
Bal. hmotnost Č. výr.<br />
kus kg/% ks<br />
V20-C/U-2PH 2 pólový 1 14,000 5096 63 7<br />
V20-C/U-2PH+FS 2-pólový s FS 1 18,000 5096 63 9<br />
Cena<br />
€/ks<br />
V 20-C/U-2PH: Spodní díl <strong>pro</strong> uzemněná <strong>fotovoltaická</strong> <strong>zařízení</strong> do Uoc=1000V<br />
• Vhodné k horním dílům V 50-B+C a V 25-B+C typu 1+2 kombinované svodiče<br />
• Vhodné k horním dílům V 20-C typu 2 svodiče přepětí<br />
• Ochranné zapojení <strong>pro</strong>ti příčným a podélným napětím<br />
• Ochranné zapojení <strong>pro</strong> uzemněné systémy PV-mezi + und -/zem<br />
• Nízká ochranná úroveň DC: < 4,0 kV (Uoc max = 1000V DC s V20-C/0-440)<br />
• Nízká ochranná úroveň DC: < 3,0 kV (Uoc max = 900V DC s V25-B+C/0-385)<br />
• Nízká ochranná úroveň DC: < 2,6 kV (Uoc max = 600V DC s V50-B+C/0-280)<br />
• Označené svorky<br />
Použití: ve fotovoltaických <strong>zařízení</strong>ch mezi FV moduly-a měničem<br />
Systémové <strong>řešení</strong> <strong>pro</strong> fotovoltaiku<br />
Fotovoltaika<br />
Typ Provedení<br />
Bal. hmotnost Č. výr.<br />
kus kg/% ks<br />
VG-C/DC-PH550 Ochrana DC kompletní, vč. pouzdra 1 150,000 5088 69 0<br />
Systémové <strong>řešení</strong> <strong>pro</strong> <strong>fotovoltaická</strong> <strong>zařízení</strong> (zapojení Δ)<br />
• Verze 550 je osazena svodičem V20-C/0-550<br />
• Vysoká svodová schopnost při dlouhé životnosti<br />
• Svodič, zásuvný s dynamickým odpojovacím <strong>zařízení</strong>m a optickým ukazatelem poruchy<br />
• Nízká ochranná úroveň DC: < 2,4 kV (Uoc max = 745V DC s V20-C/0-550)<br />
• Strana DC s konektorem MC (série: PV-AD...P 4/6)<br />
• Společný zemnicí bod<br />
• Předmontováno a připraveno k připojení<br />
• Pouzdro IP65 s transparentními a plombovatelnými dvířky<br />
Použití : Přepěťová ochrana měniče<br />
Cena<br />
€/ks<br />
02 TBS-Prospekt Photovoltaik / cs / 09/11/2009 (LLExport_00789)<br />
18 TBS
Přepěťová ochrana<br />
Silno<strong>pro</strong>udá technika<br />
Fotovoltaika<br />
Systémové <strong>řešení</strong> <strong>pro</strong> fotovoltaiku<br />
Typ Provedení<br />
Bal. hmotnost Č. výr.<br />
kus kg/% ks<br />
VG-C/DC-PHU Ochrana DC neosazená, vč. pouzdra 1 150,000 5088 69 7<br />
Systémové <strong>řešení</strong> <strong>pro</strong> <strong>fotovoltaická</strong> <strong>zařízení</strong> (zapojení Δ)<br />
• Verze U není osazena; určena <strong>pro</strong> svodiče V50, V25 nebo V20<br />
• Svodič, zásuvný s dynamickým odpojovacím <strong>zařízení</strong>m a optickým ukazatelem poruchy<br />
• Nízká ochranná úroveň DC: < 2,4 kV (Uoc max = 745V DC s V20-C/0-550)<br />
• Nízká ochranná úroveň DC: < 1,5 kV (Uoc max = 505V DC s V25-B+C/0-385)<br />
• Nízká ochranná úroveň DC: < 1,3 kV (Uoc max = 350V DC s V50-B+C/0-280)<br />
• Ochranné zapojení Y<br />
• Strana DC s konektorem MC (série: PV-AD...P 4/6)<br />
• Společný zemnící bod<br />
• Předmontováno a připraveno k připojení<br />
• Pouzdro IP65 s transparentními a plombovatelnými dvířky<br />
Použití: Přepěťová ochrana měniče<br />
Cena<br />
€/ks<br />
• Verze VG-C/DC-PH-Y není osazena; připraveno <strong>pro</strong> svodiče V50, V25 nebo V20<br />
• Svodič, zásuvný s dynamickým odpojovacím <strong>zařízení</strong>m a optickým ukazatelem poruchy<br />
• Nízká ochranná úroveň DC: < 4,0 kV (Uoc max = 1000V DC s V20-C/0-440)<br />
• Nízká ochranná úroveň DC: < 3,0 kV (Uoc max = 900V DC s V25-B+C/0-385)<br />
• Nízká ochranná úroveň DC: < 2,6 kV (Uoc max = 600V DC s V50-B+C/0-280)<br />
• Ochranné zapojení Y<br />
• Strana DC s konektorem MC (série: PV-AD...P 4/6)<br />
• Společný zemnící bod<br />
• Předmontováno a připraveno k připojení<br />
• Pouzdro IP65 s transparentními a plombovatelnými dvířky<br />
Použití: Přepěťová ochrana měniče<br />
Cena<br />
€/ks<br />
Typ<br />
V<br />
kus kg/% ks<br />
VG-C/ACDC-PH550 745 Ochrana AC+DC, vč. pouzdra 1 200,000 5088 68 6<br />
Systémové <strong>řešení</strong> <strong>pro</strong> <strong>fotovoltaická</strong> <strong>zařízení</strong> (DC: zapojení Δ)<br />
• Verze 550 je osazena svodičemi V20-C/0-550 (strana DC)<br />
• Svodič, zásuvný s dynamickým odpojovacím <strong>zařízení</strong>m a optickým ukazatelem poruchy<br />
• Nízká ochranná úroveň DC: < 2,4 kV (Uoc max = 745V DC s V20-C/0-550)<br />
• Strana DC s konektorem MC (série: PV-AD...P 4/6)<br />
• Strana AC s ochranným zapojením 1+NPE<br />
• Společný zemnicí bod<br />
• Předmontováno a připraveno k připojení<br />
• Pouzdro IP65 s transparentním a plombovatelnými víkem<br />
Použití: přepěťová ochrana měniče<br />
U max<br />
DC<br />
Bal.<br />
hmotnost<br />
Č. výr.<br />
Cena<br />
€/ks<br />
02 TBS-Prospekt Photovoltaik / cs / 09/11/2009 (LLExport_00789)<br />
Typ<br />
U max<br />
DC<br />
Typ Provedení<br />
Bal. hmotnost Č. výr.<br />
kus kg/% ks<br />
VG-C/DC-PH-Y Ochrana DC neosazená, vč. pouzdra 1 150,000 5088 69 9<br />
Systémové <strong>řešení</strong> <strong>pro</strong> <strong>fotovoltaická</strong> <strong>zařízení</strong> (zapojení Y)<br />
Provedení<br />
Provedení<br />
V<br />
kus kg/% ks<br />
VG-C/DC-PH-MS — Ochrana Multistring DC neosazená 1 135,000 5088 69 4<br />
VG-C/DCPH-MS1000 1000 Multistring Typ 2 - ochrana DC 1 154,000 5088 69 1<br />
VG-BC/DCPH-MS900 900 Multistring Typ 1+2 - ochrana DC 1 160,000 5088 69 2<br />
VG-BC/DCPH-MS600 600 Multistring Typ 1+2 - ochrana DC 1 159,000 5088 69 3<br />
<strong>Systémová</strong> ochrana <strong>pro</strong> <strong>fotovoltaická</strong> <strong>zařízení</strong> (zapojení Y)<br />
• Verze MS není osazena; určena <strong>pro</strong> svodiče V50, V25 nebo V20<br />
• Verze -1000, -900 a -600 jsou osazeny<br />
• Svodič, zásuvný s dynamickým odpojovacím <strong>zařízení</strong>m a optickým ukazatelem poruchy<br />
• Nízká ochranná úroveň DC: < 4,0 kV (Uoc max = 1000V DC s V20-C/0-440)<br />
• Nízká ochranná úroveň DC: < 3,0 kV (Uoc max = 900V DC s V25-B+C/0-385)<br />
• Nízká ochranná úroveň DC-: < 2,6 kV (Uoc max = 600V DC s V50-B+C/0-280)<br />
• Ochranné zapojení Y<br />
• Multistring: Po 6 připojovacích svorkách na polaritu (+ a -)<br />
• Předmontováno a připraveno k připojení<br />
• Pouzdro IP65<br />
Použití: Ochrana před bleskem- / přepěťová ochrana měniče<br />
Bal.<br />
hmotnost<br />
Č. výr.<br />
Cena<br />
€/ks<br />
TBS<br />
19
Vést <strong>pro</strong>ud.<br />
Přenášet data.<br />
Řídit energii.<br />
Spojovací a<br />
upevňovací systémy<br />
Systémy odbočovacích krabic<br />
Systémy pod omítku a do dutých stěn<br />
Systémy svorek<br />
Systémy kabelových vývodek<br />
Plastové upevňovací systémy <strong>pro</strong> kabely a<br />
trubky<br />
Kovové systémy upevnění kabelů a trubek<br />
Speciální systémy upevnění kabelů a trubek<br />
Systém trubek<br />
Systémy nosníkových svorek<br />
Lištové systémy<br />
Systémy třmenových příchytek BBS<br />
Šroubové a natloukací systémy<br />
Systémy ochrany před transientními jevy a<br />
Systémy ochrany před blesky<br />
Systémy ochrany před přepětím<br />
Systémy vyrovnání potenciálů<br />
Systémy ochrany před blesky<br />
Uzemňovací systémy<br />
Kabelové nosné systémy KTS<br />
Montážní systémy<br />
Systémy kabelových žlabů<br />
Systémy mřížových žlabů<br />
Systémy kabelových žebříků<br />
Systémy <strong>pro</strong> velká rozpětí<br />
Systémy stoupacích žebříků<br />
Nosné systémy svítidel<br />
Stavebnicové systémy<br />
Systémy z nerezové oceli<br />
Systémy se zachováním funkčnosti<br />
a instalační systémy <strong>pro</strong> únikové cesty<br />
Protipožární systémy BSS<br />
Systémy přepážek<br />
Instalační systémy <strong>pro</strong> únikové cesty<br />
Systémy <strong>pro</strong>tipožárních kanálů<br />
Systémy se zachováním funkčnosti<br />
Systémy ukládání vedení LFS<br />
Systémy plastových elektroinstalačních kanálů<br />
Systémy kovových elektroinstalačních kanálů<br />
Systémy soklových kanálů<br />
Systémy instalačních přístrojů EGS<br />
Systémy zásuvek 45<br />
Systémy instalačních přístrojů 45<br />
Systémy datové techniky 45<br />
Instalace a příslušenství systémů 45<br />
Systémy inteligentních pracovišť<br />
Systém průmyslových. a speciálních<br />
zástrčkových<br />
<strong>zařízení</strong><br />
Systémy silových rozvodnic<br />
Systémy zásuvek, instalačních přístrojů,<br />
a datové techniky 80<br />
Systém <strong>OBO</strong> BUS<br />
Podlahové systémy UFS<br />
Podlahové systémy zalité mazaninou<br />
Podlahové systémy uložené v mazanině,<br />
otevřené<br />
Podlahové systémy uložené v mazanině,<br />
uzavřené<br />
Systémy do betonu<br />
Systémy na podlahu<br />
Systémy <strong>pro</strong> vestavbu přístrojů<br />
Systém Modul 45 a datová technika<br />
© <strong>OBO</strong> BETTERMANN © <strong>OBO</strong> BETTERMANN obj..-č. 9196111 03/2007 obj.-č. D 9196119 11/2009 CS<br />
Systémy <strong>pro</strong>pojovacích kanálů<br />
Systémy <strong>pro</strong>tipožární ochrany<br />
Systémy plastových kanálů <strong>pro</strong> vestavbu<br />
přístrojů<br />
Systémy ocelových kanálů <strong>pro</strong> vestavbu přístrojů<br />
Systémy hliníkových kanálů <strong>pro</strong> vestavbu<br />
přístrojů<br />
Systémy instalačních sloupů<br />
Systémy instalačních přístrojů<br />
Systémy <strong>pro</strong>tipožárních kanálů<br />
<strong>OBO</strong> BETTERMANN Praha s.r.o.<br />
Modletice 81 · P.O. Box 96 · 251 01 Říčany<br />
Tel.: 323 610 111 · Fax: 323 610 120<br />
E-mail: info@obo.cz · www.obo.cz<br />
<strong>OBO</strong> BETTERMANN s.r.o<br />
Viničnianska cesta 13 · P.O.Box 114<br />
902 01 Pezinok<br />
Tel.: 033 6486 222 · Fax: 033 6486 220<br />
E-mail: info@obobettermann.sk · www.obo.sk
Change language
