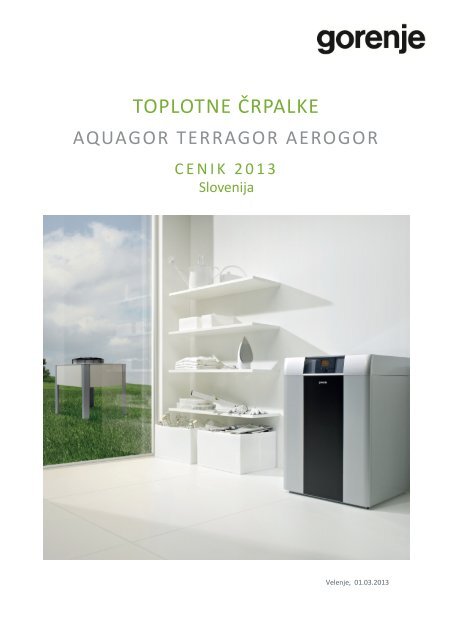

<strong>TOPLOTNE</strong> ČRPALKE<br />
AQUAGOR TERRAGOR AEROGOR<br />
C E N I K 2 0 1 3<br />
Slovenija<br />
Velenje, 01.03.2013
Spoštovani kupci,<br />
dostopnost obnovljivih virov energije, kot so zrak, voda in zemlja, je s sodobno in napredno tehnologijo mogoča vsak<br />
trenutek. Z odločitvijo o uporabi toplotne črpalke poskrbimo za boljše življenjske pogoje. Zase in za prihodnje<br />
generacije. Zmanjšamo porabo energije in stroške ogrevanja, zmanjšamo negativne vplive na okolje, toplina doma pa<br />
ostane za vselej.<br />
<strong>Gorenje</strong> že več kot 60 let s svojo inovativnostjo in tehnično dovršenostjo sokreira sam vrh hladilniške industrije. Na<br />
sinergiji tehnologije hladilništva in toplotnih črpalk v Gorenju gradimo že 30 let, saj smo kot eni prvih začeli s<br />
proizvodnjo sanitarnih toplotnih črpalk. Tako se lahko danes s ponosom predstavljamo z linijami toplotnih črpalk<br />
AQUAGOR, TERRAGOR in AEROGOR. V razvoj tehnologije toplotnih črpalk so vključeni naši vrhunski strokovnjaki, ki<br />
že vrsto let ustvarjajo izdelke blagovne znamke <strong>Gorenje</strong>.<br />
Ravno ta sinergija tradicije, znanja in inovativnosti je najboljše zagotovilo, da so toplotne črpalke <strong>Gorenje</strong>, ki so<br />
preverjene po najvišjih evropskih standardih, kakovostne in tako zanesljivo ogrevajo vaš dom tudi v najhladnejših<br />
dneh.<br />
Če se danes odločate za ogrevanje s toplotno črpalko, se zavedate, da gre za investicijo, s katero si boste zagotovili<br />
ogrevanje vašega doma za naslednje srednjeročno obdobje. Njena resnična vrednost je v številnih merljivih in<br />
nemerljivih argumentih. Poleg varnosti naložbe, prilagodljivosti, nizkih stroškov ogrevanja, udobja in številnih<br />
ekonomskih in ekoloških koristi, predstavlja pravzaprav naložbo v vašo prihodnosti in prihodnost vaših otrok.<br />
Prepričani smo, da si boste s toplotnimi črpalkami <strong>Gorenje</strong> varno in varčno zagotovili udoben dom in lepšo<br />
prihodnost.<br />
Matej Ribič<br />
Regionalni vodja prodaje<br />
Slovenija, JV Evropa<br />
<strong>Gorenje</strong> d.d.<br />
Ogrevalni sistemi<br />
Uroš Sablatnik<br />
Namestnik direktorja<br />
<strong>Gorenje</strong> d.d.<br />
Ogrevalni sistemi<br />
Velenje, 01.03.2013
Toplotne črpalke AQUAGOR voda/voda<br />
Toplotne črpalke voda/voda sodijo med najučinkovitejše energetske sisteme za ogrevanje. Toplota podtalnice je<br />
namreč zelo zanesljiv in konstanten energetski vir, s temperaturo med +7°C in +13°C. Temperatura vode je odvisna<br />
od mesta zajema podtalnice. Razmerje med vloženo in dobljeno energijo (COP) je pri sistemih voda/voda zelo<br />
ugodno, tudi več kot 5, merjeno v povprečju celega leta.<br />
Vodi, ki jo izčrpamo iz zemlje, v toplotni črpalki odvzamemo del energije in jo nato ohlajeno za 2°C do 4°C vračamo<br />
v zemljo, pri čemer ne pride do nobenih kemijskih sprememb vode. Za boljši izkoristek je v toplotni črpalki vgrajen<br />
poseben spiralni izmenjevalec iz nerjavnega jekla, ki dolgoročno nudi visoko zaščito pred korozijo in nalaganjem<br />
usedlin na stene izmenjevalca.<br />
Toplotne črpalke linije AQUAGOR omogočajo preprosto in stroškovno učinkovito pasivno hlajenje, pri čemer izkoriščamo<br />
relativno nizko temperaturo podtalne vode, toplotna črpalka pa pri tem ne obratuje.<br />
<br />
Grelne moči od 6,4kW do 17,7kW.<br />
COP vrednosti od 5,3 do 5,6.<br />
<br />
<br />
<br />
<br />
<br />
<br />
<br />
<br />
<br />
<br />
<br />
<br />
<br />
Temperatura ogrevalne vode do 55°C.<br />
Izkorišča energijo podtalne vode.<br />
Minimalna temperatura podtalne vode 7°C.<br />
Postavitev toplotne črpalke v suh prostor s temperaturo nad 0°C.<br />
Uporaba hladilnega sredstva R407C, ki je okolju prijazno in nevnetljivo.<br />
Možnost ogrevanja, hlajenja in priprave sanitarne vode.<br />
Razpoložljivost vira skozi vse leto.<br />
Monovalenten način delovanja.<br />
Enostavno krmiljenje z zmogljivo elektroniko.<br />
Omogoča dva neodvisna hidravlična kroga.<br />
Možnost pasivnega hlajenja.<br />
Vgrajen spiralni toplotni izmenjevalec omogoča zanesljivo delovanje.<br />
Poseben scroll kompresor omogoča dolgo življenjsko dobo toplotne črpalke.<br />
MODEL HP WW 7 HP WW 9 HP WW 12 HP WW 14 HP WW 18<br />
Dimenzije(VxŠxG) mm 935x654x580 935x654x580 935x654x580 935x654x580 935x654x580<br />
Teža kg 86 97 121 137 142<br />
Grelna moč kW 6,4 8,4 11,6 14,2 17,7<br />
Priključna moč kW 1,21 1,56 2,15 2,63 3,16<br />
Grelno število (COP)* / 5,3 5,4 5,4 5,4 5,6<br />
MPC brez DDV EUR 3.766,00 3.841,00 4.201,00 4.321,00 4.968,00<br />
*merjeno pri parametrih Voda-Voda W10/W35; po standardu SIST EN 14511-3:2008
Visoko temperaturne toplotne črpalke<br />
AQUAGOR HT voda/voda<br />
Starejši objekti, grajeni v skladu z drugačnimi standardi (dimenzioniranje, način ogrevanja – radiatorji, debelina<br />
izolacije), za ogrevanje potrebujejo višje temperature ogrevalne vode. To velja predvsem za objekte, kjer je bil do<br />
trenutka sanacije glavni vir ogrevanja visokotemperaturni sistem na olje, plin ali drva, ogrevanje pa radiatorsko.<br />
Visokotemperaturne toplotne črpalke AQUAGOR HT v svojem principu delujejo enako kot nizkotemperaturne<br />
toplotne črpalke zemlja/voda. To velja tako za zajem toplotne energije (podtalna voda) kot tudi z vidika energijske<br />
in ekonomske učinkovitosti delovanja toplotne črpalke (COP voda/voda 5-6). Bistvena razlika je namreč v omogočanju<br />
dviga temperature ogrevalne vode do 62°C, s čimer omogočimo ustrezno delovanje ogrevalnega sistema tudi<br />
z radiatorskim ogrevanjem.<br />
Visokotemperaturne toplotne črpalke višje temperature ogrevalne vode (62 °C) dosegajo z uporabo posebnih<br />
»grelnih« kompresorjev z vbrizgom hladiva v glavo kompresorja.<br />
<br />
Grelne moči od 13,2kW do 18,3kW.<br />
COP vrednosti 5,8<br />
<br />
<br />
<br />
<br />
<br />
<br />
<br />
<br />
<br />
<br />
<br />
<br />
<br />
Temperatura ogrevalne vode do 62°C.<br />
Izkorišča energijo podtalne vode.<br />
Minimalna temperatura podtalne vode 7°C.<br />
Postavitev toplotne črpalke v suh prostor s temperaturo nad 0°C.<br />
Uporaba hladilnega sredstva R407C, ki je okolju prijazno in nevnetljivo.<br />
Možnost ogrevanja, hlajenja in priprave sanitarne vode.<br />
Razpoložljivost vira skozi vse leto.<br />
Monovalenten način delovanja.<br />
Enostavno krmiljenje z zmogljivo elektroniko.<br />
Omogoča dva neodvisna hidravlična kroga.<br />
Možnost pasivnega hlajenja.<br />
Vgrajen spiralni toplotni izmenjevalec omogoča zanesljivo delovanje.<br />
Poseben scroll kompresor omogoča dolgo življenjsko dobo toplotne črpalke.<br />
MODEL HP WW 13 HT HP WW 15 HT HP WW 18 HT<br />
Dimenzije(VxŠxG) mm 935x654x580 935x654x580 935x654x580<br />
Teža kg 130 142 143<br />
Grelna moč kW 12,9 15,2 17,8<br />
Priključna moč kW 2,31 2,72 3,29<br />
Grelno število (COP)* / 5,6 5,6 5,4<br />
MPC brez DDV EUR 5.436,00 5.591,00 6.831,00<br />
*merjeno pri parametrih Voda-Voda W10/W35; po standardu SIST EN 14511-3:2008
Toplotne črpalke TERRAGOR zemlja/voda<br />
Toplotne črpalke zemlja/voda uporabljajo za vir toploto zemlje, v kateri je shranjena ogromna količina energije, ki<br />
se ustvarja iz padavin in sončnih žarkov. Za stalno odvzemanje energije iz zemlje sta na voljo dva sistema: zemeljski<br />
kolektorji toplote in globinski toplotni izmenjevalniki. So zelo ekonomične in dosegajo izkoristke tudi več kot 4,5.<br />
Razlika med vstopno temperaturo medija v toplotno črpalko in izstopno temperaturo v kolektor je približno 4°C.<br />
Toplotne črpalke linije TERRAGOR so zelo zanesljive v svojem delovanju, z manjšimi prilagoditvami pa nudijo tudi<br />
pasivno hlajenje.<br />
<br />
Grelne moči od 6,5W do 17kW.<br />
COP vrednosti od 4,3 do 4,6.<br />
<br />
<br />
<br />
<br />
<br />
<br />
<br />
<br />
<br />
<br />
<br />
<br />
Temperatura ogrevalne vode do 55°C.<br />
Energijo zemljine izkorišča prek zemeljskega kolektorja ali vertikalne zemeljske sonde.<br />
Temperatura na globini več kot 1,2m ne pade pod 0°C.<br />
Postavitev toplotne črpalke v suh prostor s temperaturo nad 0°C.<br />
Uporaba hladilnega sredstva R407C, ki je okolju prijazno in nevnetljivo.<br />
Možnost ogrevanja, hlajenja in pripravo sanitarne vode.<br />
Razpoložljivost vira skozi vse leto.<br />
Monovalenten način delovanja.<br />
Enostavno krmiljenje z zmogljivo elektroniko.<br />
Omogoča dva neodvisna hidravlična kroga.<br />
Možnost pasivnega hlajenja.<br />
Poseben scroll kompresor omogoča dolgo življenjsko dobo toplotne črpalke.<br />
MODEL HP BW 6 HP BW 9 HP BW 11 HP BW 14 HP BW 17<br />
Dimenzije(VxŠxG) mm 815x654x580 815x654x580 815x654x580 815x654x580 815x654x580<br />
Teža kg 82 91 113 124 128<br />
Grelna moč kW 6,5 9,2 11,7 14,4 17<br />
Priključna moč kW 1,5 2,04 2,6 3,2 3,7<br />
Grelno število (COP)* / 4,3 4,5 4,5 4,5 4,6<br />
MPC brez DDV EUR 3.839,00 3.909,00 4.038,00 4.243,00 4.988,00<br />
*merjeno pri parametrih Zemlja-Voda B0/W35; po standardu SIST EN 14511-3:2008
Visoko temperaturne toplotne črpalke<br />
TERRAGOR HT zemlja/voda<br />
Starejši objekti, grajeni v skladu z drugačnimi standardi (dimenzioniranje, način ogrevanja – radiatorji, debelina<br />
izolacije), za ogrevanje potrebujejo višje temperature ogrevalne vode. To velja predvsem za objekte, kjer je bil do<br />
trenutka sanacije glavni vir ogrevanja visokotemperaturni sistem na olje, plin ali drva, ogrevanje pa radiatorsko.<br />
Visokotemperaturne toplotne črpalke TERRAGOR HT v svojem principu delujejo enako kot nizkotemperaturne<br />
toplotne črpalke zemlja/voda. To velja tako za zajem toplotne energije (slanica) kot tudi z vidika energijske in ekonomske<br />
učinkovitosti delovanja toplotne črpalke (COP slanica/voda 4-5). Bistvena razlika je namreč v omogočanju<br />
dviga temperature ogrevalne vode do 62°C, s čimer omogočimo ustrezno delovanje ogrevalnega sistema tudi z<br />
radiatorskim ogrevanjem.<br />
Visokotemperaturne toplotne črpalke višje temperature ogrevalne vode (62 °C) dosegajo z uporabo posebnih<br />
»grelnih« kompresorjev z vbrizgom hladiva v glavo kompresorja.<br />
<br />
Grelne moči od 11,7kW do 17,1kW.<br />
COP vrednosti 4,7.<br />
<br />
<br />
<br />
<br />
<br />
<br />
<br />
<br />
<br />
<br />
<br />
<br />
Temperatura ogrevalne vode do 62°C.<br />
Energijo zemljine izkorišča prek zemeljskega kolektorja ali vertikalne zemeljske sonde.<br />
Temperatura na globini več kot 1,2m ne pade pod 0°C.<br />
Postavitev toplotne črpalke v suh prostor s temperaturo nad 0°C.<br />
Uporaba hladilnega sredstva R407C, ki je okolju prijazno in nevnetljivo.<br />
Možnost ogrevanja, hlajenja in pripravo sanitarne vode.<br />
Razpoložljivost vira skozi vse leto.<br />
Monovalenten način delovanja.<br />
Enostavno krmiljenje z zmogljivo elektroniko.<br />
Omogoča dva neodvisna hidravlična kroga.<br />
Možnost pasivnega hlajenja.<br />
Poseben scroll kompresor omogoča dolgo življenjsko dobo toplotne črpalke.<br />
MODEL HP BW 12 HT HP BW 15 HT HP BW 17HT<br />
Dimenzije(VxŠxG) mm 815x654x580 815x654x580 815x654x580<br />
Teža kg 140 142,5 147<br />
Grelna moč kW 11,5 14,0 16,7<br />
Priključna moč kW 2,61 3,11 3,69<br />
Grelno število (COP)* / 4,4 4,5 4,5<br />
MPC brez DDV EUR 4.676,00 4.913,00 5.775,00<br />
*merjeno pri parametrih Zemlja-Voda B0/W35; po standardu SIST EN 14511-3:2008
Toplotne črpalke AEROGOR zrak/voda<br />
Toplotne črpalke zrak/voda izkoriščajo energijo, ki se nahaja v zraku okolice. Delujejo tudi pri temperaturah do -20°C.<br />
Ker toploto iz okoliškega zraka zelo enostavno odvzemajo, je tudi postavitev zunanje enote preprosta. Poseg v<br />
prostor je neznaten in hitro izvedljiv. Tih aksialni ventilator na zunanji enoti črpa velike količine zraka skozi uparjalnik,<br />
kar zagotavlja toplotni črpalki veliko energijsko učinkovitost. Visokozmogljiva regulacija zagotavlja vodenje več<br />
ogrevalnih krogov prek zunanje temperature ter optimalno odtaljevanje zunanje enote.<br />
Toplotne črpalke linije AEROGOR so idealne za uporabo pri postavitvi sistema z dvema izvoroma ogrevanja, ki<br />
delujeta usklajeno po bivalentnem sistemu.<br />
Grelne moči od 8,0kW do 12,1kW ( A2/W35).<br />
COP vrednosti od 3,4 do 3,7.<br />
Temperatura ogrevalne vode do 55°C.<br />
Izkorišča energijo, ki se nahaja v zraku okoli nas.<br />
Območje delovanja toplotne črpalke od -20°C do 35°C.<br />
Toplotna črpalka ima ločen uparjalnik na prostem, vsi ostali vitalni deli pa so v objektu zaščiteni pred<br />
zmrzovanjem.<br />
Optimalen postopek odtaljevanja uparjalnika je krmiljen preko zmogljive upravljalne enote.<br />
Uporaba hladilnega sredstva R407C, ki je okolju prijazno in nevnetljivo.<br />
Možnost ogrevanja in priprava sanitarne vode.<br />
Razpoložljivost vira skozi vse leto.<br />
Zelo primerna za bivalentno uporabo.<br />
Enostavno krmiljenje z zmogljivo elektroniko.<br />
Poseben scroll kompresor omogoča dolgo življenjsko dobo toplotne črpalke.<br />
Razdalja med uparjalnikom in agregatom toplotne črpalke lahko znaša do 10 m.<br />
Višinska razlika med uparjalnikom in agregatom je lahko največ 7m, pri čemer mora biti uparjalnik vedno<br />
postavljen višje od agregata.<br />
Kompaktna in na vremenske vplive odporna zunanja enota je na voljo v treh različnih izvedbah: fasadni panel,<br />
pločevina in les.<br />
MODEL HP AW 9 HP AW 12 HP AW 14 HP AW 17<br />
Dimenzije NE (VxŠxG) mm 935 x 654 x 580 935 x 654 x 580 935 x 654 x 580 935 x 654 x 580<br />
Dimenzije ZE (VxŠxG) mm 1250 x 1060 x 1250 1250 x 1060 x 1250 1250 x 1060 x 1250 1250 x 1060 x 1250<br />
Teža NE kg 110 110 127 132<br />
Teža ZE kg 85 85 85 85<br />
Grelna moč kW 8 9,2 10,7 12,1<br />
Priključna moč kW 2,16 2,49 2,97 3,55<br />
Grelno število (COP)* / 3,7 3,7 3,6 3,4<br />
*merjeno MPC brez pri DDV parametrih Zrak-Voda A2/W35; EUR po standardu 5.298,00 SIST EN 14511-3:2008 5.624,00 5.719,00 6.125,00
ELEKTRONSKA REGULACIJA<br />
Energetsko učinkovito delovanje ogrevalne naprave je v prvi vrsti odvisno od učinkovitega krmilja, ki ga premore toplotna<br />
črpalka. Inteligentno elektronsko krmilje toplotne črpalke <strong>Gorenje</strong> uravnava pravilnost delovanja same naprave glede na<br />
zunanje vhodno-izhodne parametre in tako krmili obtočne črpalke, mešalne ventile, potopne črpalke, zaporne ventile idr..<br />
Osnovna regulacija<br />
Osnovna regulacija daje podporo dvema neodvisnima ogrevalnima<br />
krogoma — enemu direktnemu in enemu mešalnemu. Za vsak<br />
ogrevalni krog nastavljamo ogrevalno krivuljo posebej. Osnovna<br />
regulacija prav tako podpira celotno ogrevanje sanitarne vode s<br />
protilegionelnim programom in alternativne vire, kot so sončni<br />
kolektorji ali peči na drva. Brez težav seveda lahko reguliramo<br />
tudi dodatni vir, kot je oljni ali plinski kotel. Elektronsko krmilje je<br />
univerzalno za vse vrste toplotnih črpalk in načinov ogrevanja. V<br />
primeru večjih sistemov pa je tudi nadgradnja osnovnega regulatorja<br />
povsem enostavna. Regulacija ogrevalnih krogov v večini<br />
primerov poteka v odvisnosti od zunanje temperature. Nastavljena<br />
ogrevalna krivulja je odvisna od značilnosti ogrevalnega objekta,<br />
kar je tudi edino zagotovilo, da toplotna črpalka, ne glede na<br />
zunanjo temperaturo, vedno greje ogrevalno vodo na najnižji še<br />
sprejemljivi temperaturni nivo. Višina temperaturnega nivoja<br />
tako podaja učinkovitost ogrevalnega sistema. Nižja je temperatura<br />
ogrevanja, višje je grelno število.<br />
Osnovna sobna upravljalna enota<br />
Omogoča osnovne nastavitve, kot so:<br />
režim, temperaturni nivo, nastavitev<br />
Napredna sobna upravljalna enota<br />
Omogoča popolnoma enake nastavitve,<br />
kot jih nastavljamo na sami napravi.<br />
SOBNA ENOTA<br />
EUR<br />
ENOTA SOBNA OSNOVNA QAA55.110/701 66,00<br />
ENOTA SOBNA OSNOVNA BREZŽIČNA QAA58.301/701 96,00<br />
ENOTA SOBNA NAPREDNA QAA75.611/701 153,00<br />
ENOTA SOBNA NAPREDNA BREZŽIČNA QAA78.610/701 163,00<br />
ENOTA SOBNA NAPR./H./ŽIČNA-QAA75.611/701 153,00<br />
ENOTA SOBNA NAPR./H./BREZŽ-QAA78.610/701 163,00<br />
ANTENA BREZŽIČNA AVS71.390/109 54,00<br />
REPETITOR BREZŽIČNI-AVS14.390/109 132,00<br />
MODUL RAZŠIRITVENI-AVS75.390/101 93,00<br />
MODUL MEŠALNI-RVS46.530/101 109,00<br />
MODUL MEŠALNI–KASKADA-RVS46.543/109 187,00<br />
PRETVORNIK BREZŽIČNI P-1 80,00<br />
ORODJE SERVISNO-OCI700.1/OCI700.1SERV 520,00
ELEKTRONSKA REGULACIJA<br />
SMART WEB<br />
Z aplikacijo SMART WEB delovanje toplotne črpalke pravzaprav nadzorujete ne glede na to kje se<br />
nahajate. Krmilje namreč preko internetne povezave lahko povežete z osebni računalnikom ali pa<br />
kar z mobilnim telefonom. Sistem vam tako omogoča spremljanje nastavitev, javlja status delovanja<br />
naprave in tudi morebitna opozorila v primeru motenj delovanja. Tako daljinsko upravljanje vašega<br />
ogrevalnega sistema ni le udobno, temveč zaradi stalnega nadzora nad delovanjem naprave tudi<br />
stroškovno in energijsko optimirano.<br />
Električni pretočni grelec BFU 3, 6 in 9 kW<br />
Električni pretočni grelec je v osnovi namenjen za namestitev s toplotno črpalko za<br />
gretje individualnih objektov. Zaradi potrebe po dogrevanju se vgrajuje predvsem<br />
pri toplotnih črpalkah zrak/voda. Toplotna črpalka zrak/voda pri nizki temperaturi<br />
vira (npr. -15°C) namreč ne more več sama zadostiti ogrevalnih potreb objekta, zato<br />
s pomočjo električnega pretočnega grelca dogrevamo ogrevalno vodo na želeno<br />
temperaturo. 3 stopenjski grelec, glede na ogrevalne potrebe dogreva z 3, 6 ali 9<br />
kW grelne moči.<br />
Električni pretočni grelec vsebuje zaščito proti pregrevanju in kontaktor za zunanjo<br />
nastavitev treh nivojev moči. Električni modul je izdelan na principu potopljenega<br />
grelca v posodo z vodo ali električni grelnik vode brez tople sanitarne vode.<br />
Nerjaveče električne spirale in posoda sta izdelana iz kislinsko odpornega jekla, ki<br />
ENOTA<br />
EUR<br />
SERVER LPB/BSB WEB+SMS OP-OZS164.23/101 526,00<br />
SERVER WEB/16 LPB-OZW672.16 934,00<br />
SERVER WEB/4 LPB-OZW672.04 636,00<br />
SERVER WEB/1 LPB-OZW672.01 338,00<br />
GRELEC PRETOČNI BFU 3-6-9KW GOR 464,00
ZALOGOVNIKI OGREVALNE VODE<br />
Vse toplotne črpalke <strong>Gorenje</strong> imajo dva neodvisna hidravlična kroga, kar omogoča neodvisno pripravo tople vode za<br />
ogrevanje in sanitarno vodo, nekatere izvedbe (voda/voda in zemlja/voda) pa tudi hlajenje. Ogrevalni sistem z integrirano<br />
toplotno črpalko potrebuje za svoje optimalno delovanje zalogovnik ogrevalne vode. Namen zalogovnika v sistemu je, da<br />
akumulira energijo in s tem zagotavlja enakomerno temperaturo ogrevalne vode. Njegova funkcija je tudi zmanjšanje<br />
števila vklopov kompresorja na toplotni črpalki, s čimer posledično podaljšujejo življenjsko dobo kompresorja.<br />
Notranji plašč iz visokokakovostne jeklene pločevine.<br />
Delovni tlak 6 barov.<br />
Visokokakovostna PU izolacija debeline 50 mm.<br />
Prašno barvan zunanji plašč iz jeklene pločevine v srebrno-sivi barvi (možne tudi druge barve).<br />
Prirobnica (D = 180 mm) s slepo prirobnico in izolacijskim pokrovom (uporabna tudi za rebrasti toplotni<br />
izmenjevalnik ali vgradni električni grelec).<br />
Navojna puša (6/4“) za vgradnjo električnega grelca tipa „SH“ ali kot dodatni priključek.<br />
Kanal za variabilno namestitev tipal.<br />
Vsi priključki so z zunanjim navojem 1”.<br />
<br />
<br />
<br />
Zunanji plašč z ojačanimi robovi.<br />
6/4“-objemka za vgradnjo električnega grelca tipa „SH“ ali kot dodatni priključek.<br />
Delovni tlak 6 barov.<br />
ENOTA<br />
EUR<br />
ZALOGOVNIK WPPS 130 396,00<br />
ZALOGOVNIK VODE WPPS 200 AE 401,00<br />
ZALOGOVNIK VODE WPPS 300 AE 454,00<br />
ZALOGOVNIK VODE WPPS 400 AE 587,00<br />
ZALOGOVNIK VODE WPPS 500 AE 614,00
HRANILNIKI TOPLE SANITARNE VODE HR<br />
Sestavni del sodobnega ogrevalnega sistema z integrirano toplotno črpalko je tudi hranilnik tople sanitarne vode. Posebej<br />
pomembno je, da ima hranilnik vgrajen dovolj velik toplotni izmenjevalec, da lahko energijo iz toplotne črpalke prenesemo na<br />
sanitarno vodo.<br />
Hranilniki vode HR se odlikujejo po velikopotezno dimenzioniranih grelnih površinah in izjemni zmogljivosti. Razviti so<br />
posebej<br />
za kombinacijo kotlov in toplotnih črpalk.<br />
Notranji plašč je emajliran po DIN 4753.<br />
Delovni tlak: maksimalno 10 barov.<br />
Obratovalna temperatura: maksimalno 95°C.<br />
Toplotni izmenjevalec s posebej veliko grelno površino.<br />
Energetsko varna PU izolacija, debelina 50 mm.<br />
Cirkulacija: 3/4 AG.<br />
Variabilna namestitev tipala (kanal tipala).<br />
Kakovosten termometer.<br />
Zaščitna magnezijeva anoda po DIN 4753.<br />
MODEL<br />
HRANILNIK VODE HR 300 AE<br />
PREVLEKA HR 300 AE<br />
HRANILNIK VODE HR 400 AE<br />
PREVLEKA HR 400 AE<br />
HRANILNIK VODE HR 500 AE<br />
PREVLEKA HR 500 AE<br />
EUR<br />
696,00<br />
872,00<br />
1.075,00
HRANILNIKI TOPLE SANITARNE VODE HRS<br />
Hranilnik vode HRS odlikujejo izredno velike grelne površine. Dvojno ovitje gladkocevnega toplotnega izmenjevalnika nudi<br />
posebej visok prenosni učinek, zaradi česar je najboljša izbira za vse, ki želijo energetsko varčno uporabo.<br />
Notranji kotel, ustrezno emajliran po DIN 4753 T3 in T6.<br />
Delovni tlak: maksimalno 10 barov.<br />
Obratovalna temperatura: maksimalno 95 °C.<br />
Toplotni izmenjevalnik s posebej veliko grelno površino.<br />
Energetsko varčna PU-izolacija (50 mm).<br />
Cirkulacija: 3/4 AG.<br />
Variabilna pozicija tipala (kanal tipala).<br />
Visokokakovostni termometer.<br />
Magnezijeva zaščitna anoda.<br />
Navojna puša 6/4” za dodatno električno grelo.<br />
Nastavljive nogice.<br />
MODEL<br />
HRANILNIK VODE HRS 300 AE<br />
PREVLEKA HRS 300 AE<br />
HRANILNIK VODE HRS 400 AE<br />
PREVLEKA HRS 400 AE<br />
HRANILNIK VODE HRS 500 AE<br />
PREVLEKA HRS 500 AE<br />
EUR<br />
1.061,00<br />
1.196,00<br />
1.335,00
REŠITEV ZA MAJHNE KOTLOVNICE - Sistem SISS<br />
V primeru, da vaša kotlovnica nima dovolj velike povšrine za izvedbo ogrevalnega sistema z zalogvnikom in hranilnikom, lahko v<br />
kotlovnico vgradite kombinirane sisteme SISS ali WPPS.<br />
Zalogovnik s potopljenim hranilnikom sanitarne vode SISS 500/150 Pri sistemu SISS gre za kombinacijo zalogovnika in hranilnika<br />
sanitarne vode, kjer je hranilnik potopljen v zalogovniku. Gre za energetsko optimiziran sistem, ki je primeren za objekte s<br />
talnim ali radiatorskim ogrevanjem, poleg tega pa omogoča ogrevanje sanitarne vode. Za energetsko učinkovitost je predvsem<br />
pomembno, da spodnji in zgornji del sistema SISS ločuje lamelna plast, kar omogoča, da v zgornjem delu sistema vzdržujemo<br />
višjo temperaturo vode. Sistem SISS ima v spodnjem delu vgrajen prenosnik toplote, kar omogoča tudi priklop solarne energije.<br />
Možen je priklop tudi drugih ogrevalnih virov kot npr. kotla na plin ali olje.<br />
Volumni zalogovnika: 250, 350, 650 in 700 l.<br />
Volumni hranilnika: 100,150 in 200 l.<br />
Kombinacija hranilnika in zalogovnika v eni enoti.<br />
Gladkocevni prenosnik toplote, zavarjen direktno v zalogovnik<br />
omogoča optimalen prenos toplote.<br />
Dva kanala ob strani omogočata variabilno nastavitev<br />
tipal.<br />
Visokokakovostna EKO skin izolacija debeline 100 mm v<br />
srebrno sivi barvi (opcijsko).<br />
Zaščitna MG anoda po DIN 3753.<br />
Enostavna priključitev različni toplotnih virov<br />
(konvencionalni kotel, sončni kolektorji).<br />
Sistem je primeren za različne toplotne porabnike (talno<br />
gretje, radiatorji ipd.).<br />
MODEL<br />
ZALOGOVNIK Z BOJLERJEM SISS 350/100<br />
PREVLEKA SISS 350/100<br />
ZALOGOVNIK Z BOJLERJEM SISS 500/150<br />
PREVLEKA SISS 500/150<br />
ZALOGOVNIK Z BOJLERJEM SISS 750/150<br />
PREVLEKA SISS 750/150<br />
ZALOGOVNIK Z BOJLERJEM SISS 900/200<br />
PREVLEKA SISS 900/200<br />
ZALOGOVNIK Z BOJLERJEM SISS 1250/200<br />
PREVLEKA SISS 1250/200<br />
EUR<br />
1.106,00<br />
1294,00<br />
1.440,00<br />
1920,00<br />
2.061,00
REŠITEV ZA MAJHNE KOTLOVNICE - Sistem WPPK<br />
Zalogovnik in hranilnik WPPK 300/130<br />
WPPK 300/130 je kompaktno zasnovan sistem hranilnika sanitarne vode in zalogovnika. Gre za rešitev, kjer sta 300 l hranilnik in<br />
130 l zalogovnik eden nad drugim v kompaktni enoti. Oba dela (HRS 300 in WPPS 130 l) se dostavita ločeno in sestavita v sami<br />
kotlovnici. Skupna višina WPPK 300/130 znaša 2176 mm, premer pa 670 mm.<br />
Zalogovnik WPPS 130 l<br />
Volumen 130 litrov<br />
Štirje colski prikjučki<br />
Energijsko varčna 50 mm izolacija<br />
Prašno lakiran jekleni plašč (srebrno siva barva)<br />
Kotel iz kakovostnega jekla St 37-2<br />
Delovni tlak 3 bari, preizkusni tlak 4,5 barov<br />
Hranilnik sanitarne vode HRS 300<br />
Volumen 300 l<br />
Površine toplotnega prenosnika 3,5 m2<br />
Kotel v notranjosti emajliran po DIN 4753<br />
Plašč v srebrno sivi barvi<br />
Energijsko varčna 50 mm izolacija<br />
Variabilna nastavitev tipal<br />
Zaščitna magnezijeva anoda po DIN 4753<br />
Visokokakovostni termometer<br />
MODEL<br />
EUR<br />
KOMBINIRAN BOJLER - ZALOGOVNIK WPPK 300/130 1.116,00
Splošni pogoji:<br />
Cenik velja od 01.03.2013 dalje do objave novega cenika.<br />
Cene so brez montaže in montažnega materiala.<br />
Cene so maloprodajne in ne vsebujejo DDV.<br />
Slike v ceniku so simbolične in se lahko razlikujejo od naprav v prodaji.<br />
Kontakt:<br />
<strong>Gorenje</strong> d.d.<br />
OGREVALNI SISTEMI<br />
Partizanska 12, SI – 3503 Velenje<br />
Tel.: +386 (0)3 899 11 93, Fax: +386 (0)3 899 7273<br />
e-mail: info@gorenje.com<br />
http://www.gorenje.com
Change language
