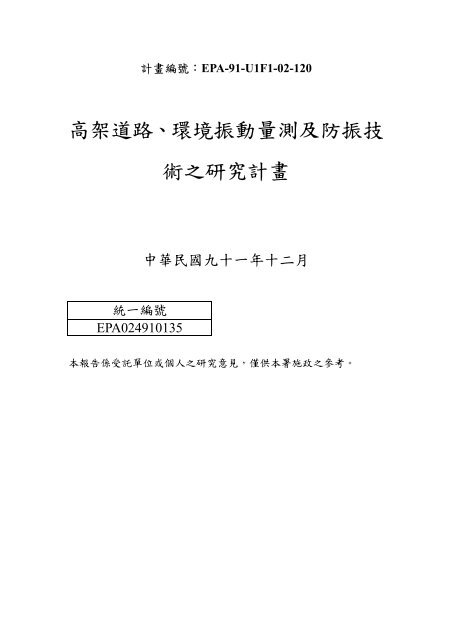

計 畫 編 號 :EPA-91-U1F1-02-120<br />
高 架 道 路 、 環 境 振 動 量 測 及 防 振 技<br />
術 之 研 究 計 畫<br />
中 華 民 國 九 十 一 年 十 二 月<br />
統 一 編 號<br />
EPA024910135<br />
本 報 告 係 受 託 單 位 或 個 人 之 研 究 意 見 , 僅 供 本 署 施 政 之 參 考 。
行 政 院 環 境 保 護 署<br />
高 架 道 路 、 環 境 振 動 量 測 及 防 振 技<br />
術 之 研 究 計 畫<br />
計 畫 主 持 人 王 世 傑<br />
研 究 人 員 蔡 伯 謙 林 貞 元<br />
王 素 華 朱 麗 真<br />
新 鼎 系 統 股 份 有 限 公 司<br />
中 華 民 國 九 十 一 年 十 二 月
「 高 架 道 路 、 環 境 振 動 量 測 及 防 振 技 術 之 研 究 」 專 案 研 究 計 畫<br />
工 作 項 目 及 研 究 成 果 對 照 表<br />
項 號 工 作 項 目 研 究 成 果 摘 要<br />
1 蒐 集 國 際 環 境 振 動 管 制 法<br />
令 、 政 策 及 防 制 措 施 相 關 資<br />
蒐 集 國 際 標 準 組 織 (ISO 2631-1,<br />
2,4)、 美 國 國 家 標 準 (ANSI)、<br />
料 , 及 國 際 各 種 振 動 測 量 與 評 日 本 工 業 標 準 (JIS)、 英 國 (BS)、<br />
價 標 準 。<br />
大 陸 國 家 標 準 (GB) 中 華 民 國 國<br />
家 標 準 (CNS) 等 , 日 本 環 境 振 動<br />
管 制 對 策 及 振 動 管 制 法 等 , 請 詳 第<br />
三 章 。<br />
2 比 較 國 際 振 動 及 日 本 環 境 振<br />
動 量 測 方 法 差 異 性 及 適 用<br />
本 計 畫 針 對 下 列 項 目 比 較 了 國 際<br />
振 動 及 日 本 環 境 振 動 的 差 異 性 , 請<br />
性 , 以 建 立 我 國 振 動 源 量 測 規 詳 4.1 節 :<br />
範 。<br />
(1) 適 用 範 圍 。<br />
(2) 環 境 條 件 、 背 景 振 動 等 測 定 條<br />
件 。<br />
(3) 測 點 的 選 擇 。<br />
(4) 振 動 感 應 器 放 置 方 法 、 測 定 方<br />
向 、 振 動 感 覺 修 正 電 路 使 用 方<br />
法 、 量 測 振 動 位 準 的 選 擇 方<br />
法 、 紀 錄 器 選 定 等 測 量 方 法 。<br />
(5) 指 示 值 的 讀 法 、 整 理 方 法 及 表<br />
示 方 法 。<br />
(6) 附 註 於 量 測 結 果 的 事 項 。<br />
3 調 查 國 內 振 動 影 響 現 況 , 分 析 本 計 畫 就 國 內 市 民 大 道 、 建 國 南 北<br />
振 動 陳 情 型 態 , 制 定 我 國 振 動 路 高 架 道 路 、 大 眾 捷 運 系 統 、 台 鐵<br />
源 分 類 方 式 , 以 規 範 管 制 之 優 西 部 幹 線 、 機 械 工 業 區 、 營 建 工 程<br />
先 順 序 。<br />
及 住 商 混 合 大 樓 進 行 振 動 量 測 , 請<br />
詳 告 第 4-4、4-5 節 ; 並 蒐 集 我 國<br />
重 要 振 動 陳 情 案 例 , 提 出 我 國 振 動<br />
源 分 類 方 式 及 管 制 優 先 順 序 , 請 詳<br />
報 告 第 5-1、5-1 節 。<br />
4 探 討 影 響 振 動 量 ( 傳 遞 、 衰 減 ) 本 計 畫 以 環 保 署 綜 計 處 因 應 開 發<br />
之 原 因 , 規 劃 建 立 我 國 適 用 之<br />
振 動 推 估 模 式 。<br />
行 為 環 境 影 響 評 估 作 業 準 則 第 四<br />
十 九 條 規 定 , 於 九 十 年 度 委 託 研 擬<br />
環 境 振 動 推 估 模 式 為 主 體 , 提 出 建<br />
立 我 國 振 動 推 估 模 式 之 建 議 內
容 , 請 詳 報 告 第 4.7 節 。<br />
5 研 擬 我 國 振 動 源 標 準 量 測 方 本 計 畫 於 市 民 大 道 、 建 國 南 北 路 高<br />
法 , 並 針 對 前 述 之 振 動 源 進 行 架 道 路 、 大 眾 捷 運 系 統 、 台 鐵 西 部<br />
實 測 , 以 建 立 標 準 作 業 程 序 。 幹 線 、 機 械 工 業 區 、 營 建 工 程 及 住<br />
商 混 合 大 樓 進 行 實 測 , 並 提 出 振 動<br />
量 測 技 術 規 範 , 請 詳 報 告 第 4.6 節 。<br />
6 建 立 適 用 我 國 之 振 動 評 估 指<br />
標 , 及 各 種 振 源 振 動 量 與 人<br />
體 、 建 築 物 影 響 量 表 。<br />
本 計 畫 參 酌 日 本 環 境 振 動 評 估 方<br />
法 , 提 出 我 國 振 動 評 估 建 議 指 標 為<br />
L v10 , 以 及 鐵 路 、 捷 運 系 統 使 用 L veq<br />
為 事 件 振 動 量 評 估 指 標 , 請 詳 報 告<br />
第 5.1 節 ; 另 參 考 日 本 文 獻 及 我 國<br />
以 往 所 做 調 查 研 究 , 提 出 振 動 影 響<br />
量 表 資 料 , 請 詳 報 告 第 4.3 節 。<br />
7 規 劃 振 動 管 制 對 策 及 防 振 措<br />
施 。<br />
本 計 畫 依 照 環 境 振 動 公 害 性 質 , 參<br />
酌 國 外 防 制 經 驗 , 針 對 機 械 、 建 築<br />
物 、 軌 道 運 輸 系 統 等 振 動 公 害 研 提<br />
管 制 對 策 及 防 振 措 施 , 並 佐 以 防 制<br />
實 例 , 請 詳 第 5-3 節 。<br />
8 研 擬 「 振 動 管 制 法 」 草 案 , 並 本 計 畫 依 照 噪 音 管 制 架 構 及 法 制<br />
提 出 法 制 作 業 與 研 商 、 公 聽 資 作 業 規 定 , 提 出 「 振 動 管 制 法 」 草<br />
料 。<br />
案 建 議 條 文 , 共 計 22 條 , 制 訂 重<br />
點 如 下 :<br />
(1) 立 法 要 旨 (1)<br />
(2) 振 動 定 義 (2)<br />
(3) 各 級 主 管 機 關 (3)<br />
(4) 振 動 管 制 區 劃 分 及 管 制 時 段<br />
(4、5)<br />
(5) 振 動 管 制 標 準 (6)<br />
(6) 易 發 生 振 動 設 施 許 可 及 執 行<br />
緩 衝 期 限 (7、20)<br />
(7) 營 建 工 程 高 振 動 施 工 行 為 禁<br />
止 事 項 (8)<br />
(8) 交 通 振 動 量 測 及 改 善 事 項 (9)<br />
(9) 振 動 源 檢 查 、 鑑 定 事 項 (10)<br />
(10) 振 動 源 改 善 負 責 主 管 機 關<br />
(11)<br />
(11) 罰 則 (12〜17)<br />
(12) 補 正 改 善 期 限 (18)
(13) 罰 鍰 不 繳 及 強 制 執 行 (19)<br />
(14) 振 動 管 制 法 施 行 細 則 (21)<br />
(15) 施 行 日 (22)<br />
此 外 並 依 照 中 央 標 準 法 規 定 法 律<br />
制 訂 程 序 提 出 建 議 法 制 作 業 程<br />
序 , 以 及 公 聽 會 與 研 商 會 會 議 料 ,<br />
請 詳 報 告 第 六 章 。
目<br />
錄<br />
第 一 章 前 言 ................................................................................... 1-1<br />
1.1 背 景 ..................................................................................... 1-1<br />
1.2 年 度 目 標 .............................................................................. 1-3<br />
第 二 章 工 作 項 目 及 內 容 ................................................................. 2-1<br />
第 三 章 各 國 振 動 管 制 現 況 ............................................................. 3-1<br />
3.1 振 動 性 質 .............................................................................. 3-1<br />
3.2 振 動 的 影 響 .......................................................................... 3-5<br />
3.3 各 國 標 準 ............................................................................ 3-11<br />
3.3.1 日 本 工 業 標 準 (JIS)............................................. 3-12<br />
3.3.2 國 際 標 準 (ISO)................................................... 3-20<br />
3.3.3 英 國 標 準 (BS) 及 美 國 國 家 標 準 (ANSI)............ 3-51<br />
3.3.4 中 國 大 陸 (GB 10071)......................................... 3-56<br />
3.3.5 中 華 民 國 國 家 標 準 (CNS) .................................... 3-59<br />
3.4 振 動 管 制 對 策 .................................................................... 3-61<br />
3.4.1 瑞 士 振 動 管 制 標 準 .................................................. 3-61<br />
3.4.2 日 本 振 動 管 制 對 策 .................................................. 3-62<br />
3.4.3 日 本 振 動 規 則 法 ...................................................... 3-64<br />
第 四 章 振 動 量 測 與 評 估 ................................................................. 4-1<br />
4.1 國 際 振 動 及 日 本 環 境 振 動 量 測 差 異 分 析 .............................. 4-1<br />
4.2 振 動 評 估 指 標 ....................................................................... 4-5<br />
4.3 振 動 影 響 量 表 ....................................................................... 4-7<br />
4.4 振 動 量 測 計 畫 .................................................................... 4-11<br />
4.5 振 動 量 測 結 果 .................................................................... 4-13<br />
4.6 振 動 量 測 規 範 .................................................................... 4-54<br />
4.7 振 動 推 估 模 式 .................................................................... 4-60<br />
第 五 章 振 動 管 制 ............................................................................ 5-1<br />
5.1 我 國 振 動 陳 情 型 態 及 振 動 源 分 類 方 式 ................................... 5-1<br />
i
5.2 振 動 管 制 優 先 順 序 ............................................................... 5-6<br />
5.3 振 動 管 制 對 策 及 防 振 措 施 .................................................... 5-7<br />
第 六 章 振 動 管 制 法 法 制 作 業 .......................................................... 6-1<br />
6.1 振 動 管 制 法 草 案 ................................................................... 6-1<br />
振 動 管 制 法 草 案 條 文 說 明 對 照 表 ................................................ 6-3<br />
6.2 法 制 作 業 程 序 .................................................................... 6-10<br />
第 七 章 結 論 與 建 議 .......................................................................... 7-1<br />
參 考 文 獻 .............................................................................................i<br />
附 錄 一 環 境 振 動 監 測 地 點 現 場 調 查 資 料 .................................... 附 1-1<br />
附 錄 二 國 外 相 關 文 獻 ( 原 文 摘 要 ) ........................................... 附 2-1<br />
附 錄 三 期 中 報 告 審 查 會 議 紀 錄 意 見 回 覆 辦 理 情 形 ...................... 附 3-1<br />
附 錄 四 期 中 報 告 修 正 稿 審 查 意 見 回 覆 辦 理 情 形 ......................... 附 4-1<br />
附 錄 五 期 末 報 告 審 查 會 議 紀 錄 意 見 回 覆 辦 理 情 形 ...................... 附 5-1<br />
ii
第 一 章 前 言<br />
我 國 環 境 保 護 政 策 執 行 至 今 , 已 將 空 氣 、 水 質 、 廢 棄 物 、 噪 音 等<br />
污 染 納 入 法 令 管 制 範 圍 之 內 , 且 各 項 管 制 措 施 實 施 了 近 二 十 年 了 , 適<br />
值 民 智 漸 開 , 環 保 意 識 高 張 的 時 代 , 政 府 又 積 極 推 動 高 速 鐵 路 、 大 眾<br />
捷 運 系 統 、 工 業 區 開 發 等 多 項 大 型 公 共 建 設 , 加 上 方 興 未 艾 的 營 建 工<br />
程 , 環 境 振 動 將 成 為 台 灣 地 區 下 一 波 需 要 加 以 重 視 的 環 境 公 害 問 題 ,<br />
行 政 院 環 境 保 護 署 ( 以 下 簡 稱 環 保 署 ) 體 認 到 這 項 問 題 , 已 著 手 進 行<br />
「 振 動 管 制 法 」 先 期 法 制 作 業 , 以 期 將 振 動 納 入 法 令 管 制 , 以 維 護 民<br />
眾 身 體 健 康 及 生 活 環 境 品 質 。<br />
1.1 背 景<br />
環 保 署 自 於 民 國 七 十 二 年 始 執 行 噪 音 管 制 以 後 , 有 感 於 營 建 工<br />
程 、 機 械 設 備 發 出 噪 音 的 同 時 , 也 會 產 生 振 動 影 響 , 但 是 噪 音 量 測 及<br />
管 制 方 式 都 無 法 完 全 解 決 低 頻 振 動 及 振 動 加 速 度 為 環 境 帶 來 的 負 面 影<br />
響 , 所 以 該 署 特 於 七 十 七 年 擬 訂 「 振 動 管 制 法 」 草 案 , 在 完 成 部 會 研<br />
商 及 環 保 團 體 公 聽 的 程 序 後 , 於 七 十 八 年 底 將 草 案 報 請 行 政 院 核 定 ,<br />
該 草 案 中 訂 定 重 點 包 含 :<br />
一 、 明 訂 各 級 主 管 機 關 得 在 轄 區 內 劃 定 振 動 管 制 區 之 原 則 。<br />
二 、 在 振 動 管 制 區 內 之 工 廠 ( 場 )、 營 業 或 娛 樂 場 所 、 營 建 工 程 及 其 他<br />
1-1
場 所 、 工 程 或 設 施 所 產 生 之 振 動 , 不 得 超 過 管 制 標 準 。<br />
三 、 有 關 易 產 生 振 動 之 設 施 , 應 先 取 得 許 可 後 , 始 得 設 置 或 操 作 。<br />
四 、 有 關 道 路 及 鐵 路 交 通 所 引 起 之 振 動 , 應 符 合 振 動 管 制 標 準 , 其 超<br />
過 管 制 標 準 時 , 道 路 及 鐵 路 主 管 機 關 應 採 取 適 當 之 防 制 措 施 等 規<br />
定 。<br />
該 草 案 經 行 政 院 核 定 後 , 於 七 十 九 年 三 月 送 立 法 院 審 議 , 惟 該 草<br />
案 至 八 十 六 年 仍 未 排 入 會 期 審 議 , 環 保 署 當 時 整 個 國 內 環 境 已 有 很 大<br />
的 變 動 , 而 且 噪 音 及 其 他 相 關 法 令 架 構 及 其 內 容 也 歷 經 數 次 修 正 , 與<br />
該 草 案 架 構 及 內 容 相 去 甚 遠 , 為 切 合 我 國 未 來 環 境 保 護 政 策 及 施 政 方<br />
針 , 並 配 合 國 際 環 保 趨 勢 , 特 於 八 十 六 年 由 行 政 院 函 請 立 法 院 撤 回 該<br />
草 案 , 但 該 草 案 仍 持 續 由 行 政 院 列 管 追 縱 環 保 署 修 訂 進 度 。<br />
行 政 院 勞 委 會 為 了 落 實 勞 工 檢 查 及 改 善 作 業 場 所 振 動 危 害 操 作 人<br />
員 健 康 之 問 題 , 於 工 業 安 全 衛 生 相 關 法 令 明 訂 各 項 振 動 曝 露 容 許 標 準<br />
及 防 止 方 法 , 至 於 地 震 之 自 然 災 害 則 由 中 央 氣 象 局 長 期 監 控 , 並 由 防<br />
災 中 心 統 一 處 理 , 對 於 國 內 正 在 進 行 中 的 高 速 鐵 路 、 台 北 及 高 雄 都 會<br />
區 捷 運 系 統 工 程 建 設 , 以 及 桃 園 、 新 竹 、 台 中 、 台 南 等 都 市 捷 運 系 統<br />
之 規 劃 , 為 了 預 防 各 項 交 通 建 設 營 運 隨 之 產 生 的 環 境 振 動 、 噪 音 等 公<br />
害 , 嚴 重 影 響 民 眾 生 活 環 境 及 身 體 健 康 , 以 及 避 免 振 動 對 業 界 產 能 及<br />
經 濟 發 展 造 成 莫 大 損 失 , 環 保 署 於 九 十 一 年 度 加 速 研 擬 振 動 管 制 法 草<br />
1-2
案 , 特 於 本 年 度 科 技 計 畫 編 列 本 計 畫 , 對 各 種 振 動 源 訂 定 振 動 管 制 標<br />
準 與 環 境 振 動 基 準 , 俾 積 極 推 動 相 關 振 動 防 制 工 作 , 且 為 明 確 劃 分 主<br />
管 事 權 , 並 與 作 業 場 所 工 業 機 械 振 動 、 建 築 物 結 構 振 動 及 地 震 等 問 題<br />
予 以 區 隔 , 本 次 計 畫 即 參 照 日 本 環 境 省 管 制 振 動 方 式 , 以 振 動 源 周 界<br />
向 外 之 環 境 振 動 為 主 , 作 為 此 次 研 訂 振 動 評 估 指 標 、 振 動 量 測 規 範 及<br />
防 制 對 策 之 依 據 。<br />
1.2 年 度 目 標<br />
環 保 署 有 鑑 於 近 年 來 環 保 意 識 高 漲 , 民 眾 對 環 境 品 質 的 要 求 亦 相<br />
對 提 高 , 工 廠 、 建 築 工 事 或 道 路 交 通 所 產 生 之 振 動 , 已 影 響 生 活 環 境<br />
之 安 適 , 環 保 署 考 量 我 國 環 境 保 護 現 況 需 要 , 並 配 合 國 際 環 保 趨 勢 ,<br />
配 合 國 內 現 況 重 新 擬 定 符 合 時 宜 之 「 振 動 管 制 法 」 草 案 , 因 此 根 據 評<br />
選 須 知 所 訂 工 作 內 容 , 本 計 畫 九 十 一 年 度 預 定 目 標 如 下 :<br />
1. 引 進 國 際 最 新 環 境 振 動 量 測 及 管 制 相 關 文 獻 , 同 步 更 新 振 動 管 制 資<br />
料 庫 。<br />
2. 統 合 國 際 振 動 及 日 本 環 境 振 動 評 估 差 異 性 , 建 置 最 適 我 國 振 動 公 害<br />
量 測 規 範 。<br />
3. 依 我 國 振 動 現 況 提 出 振 動 源 分 類 方 式 , 排 定 振 動 管 制 對 象 優 先 順<br />
序 。<br />
1-3
4. 規 劃 適 合 我 國 振 動 推 估 模 式 , 提 出 模 式 建 立 準 則 。<br />
5. 選 出 適 用 振 動 評 估 指 標 , 建 立 振 動 源 量 測 方 法 及 標 準 作 業 程 序 。<br />
6. 研 提 振 動 對 人 體 心 理 、 生 理 與 建 築 物 影 響 量 表 , 作 為 公 害 病 學 推 論<br />
參 考 。<br />
7. 研 擬 振 動 管 制 對 策 及 防 振 措 施 , 強 化 「 振 動 管 制 法 」 草 案 法 制 先 期<br />
作 業 程 序 。<br />
1-4
第 二 章 工 作 項 目 及 內 容<br />
本 計 畫 依 據 招 標 須 知 及 合 約 規 定 之 工 作 項 目 及 內 容 , 主 要 係 協 助<br />
環 保 署 擬 訂 「 振 動 管 制 法 」 草 案 , 並 配 合 該 項 法 制 先 期 作 業 , 調 查 國<br />
內 振 動 影 響 現 況 , 提 出 量 測 方 法 及 防 制 技 術 之 建 議 方 案 , 有 關 本 計 畫<br />
各 項 工 作 項 目 及 方 法 , 依 據 合 約 所 載 服 務 建 議 書 內 容 分 述 如 下 :<br />
一 、 蒐 集 國 際 環 境 振 動 管 制 法 令 、 政 策 及 防 制 措 施 相 關 資 料 , 及 國 際<br />
各 種 振 動 測 量 與 評 價 標 準 。<br />
目 前 只 有 日 本 對 振 動 問 題 同 時 採 行 工 業 安 全 衛 生 及 環 境 振 動<br />
管 制 措 施 , 亦 即 作 業 場 所 之 振 動 問 題 由 勞 動 省 主 管 , 振 動 源 周 界<br />
向 外 對 住 戶 影 響 之 環 境 振 動 由 環 境 省 主 管 , 至 於 其 他 歐 美 亞 等 國<br />
家 只 有 管 制 工 商 業 的 作 業 環 境 中 機 械 所 產 生 的 振 動 , 兩 者 差 別 在<br />
於 作 業 環 境 中 振 動 著 眼 於 對 從 業 人 員 健 康 的 危 害 以 及 機 械 振 動 對<br />
生 產 品 質 的 影 響 , 而 日 本 則 不 僅 考 量 此 種 人 體 或 機 械 振 動 公 害 ,<br />
還 考 量 到 場 所 周 界 以 外 的 環 境 振 動 對 住 戶 與 建 築 物 的 影 響 , 由 於<br />
本 計 畫 主 要 的 工 作 重 點 在 研 擬 「 振 動 管 制 法 」 草 案 , 所 以 將 特 別<br />
著 重 日 本 有 關 環 境 振 動 方 面 的 資 料 , 包 含 :<br />
( 一 )<br />
( 二 )<br />
國 際 標 準 :ISO、BS、ANSI、IEC、JIS、CNS 等 。<br />
各 國 振 動 管 制 法 令 及 政 策 : 歐 盟 、 美 國 、 新 加 坡 、 大 陸 、 日 本 。<br />
2-1
( 三 )<br />
各 國 振 動 量 測 技 術 及 評 價 標 準 : 包 含 前 述 各 國 振 動 量 測 技 術 及<br />
評 價 標 準 , 如 量 測 地 點 選 址 原 則 、 使 用 儀 器 規 範 、 測 量 時 間 及<br />
氣 象 條 件 , 以 及 監 測 報 告 應 記 載 事 項 等 相 關 資 料 。<br />
( 四 )<br />
各 國 振 動 防 制 對 策 與 措 施 : 包 含 前 述 各 國 振 動 防 制 對 策 與 措<br />
施 , 如 防 振 墊 、 防 振 彈 簧 、 其 他 防 振 材 料 與 設 置 技 術 , 以 及 設<br />
計 、 裝 置 技 術 、 防 振 效 果 , 並 儘 量 佐 以 實 例 。<br />
二 、 比 較 國 際 振 動 及 日 本 環 境 振 動 量 測 方 法 差 異 性 及 適 用 性 , 以 建 立<br />
我 國 振 動 源 量 測 規 範<br />
國 際 振 動 主 要 著 眼 於 作 業 環 境 中 從 業 人 員 的 人 體 振 動 之 影<br />
響 , 機 械 振 動 對 製 造 及 產 品 品 質 的 影 響 , 此 一 範 疇 屬 於 工 業 安 全<br />
衛 生 的 領 域 , 以 往 我 國 在 這 一 方 面 從 事 有 關 振 動 生 理 與 心 理 影 響<br />
的 病 理 學 研 究 較 為 完 備 , 只 有 高 度 重 視 環 境 影 響 的 日 本 因 為 工 業<br />
機 械 及 道 路 、 鐵 路 等 交 通 振 動 公 害 問 題 , 衍 生 出 相 當 完 善 的 環 境<br />
振 動 管 制 機 制 , 本 計 畫 將 比 較 國 際 振 動 及 日 本 環 境 振 動 量 測 方 法<br />
差 異 性 及 適 用 性 , 以 建 立 我 國 振 動 源 量 測 規 範 :<br />
( 一 )<br />
比 較 國 際 振 動 與 日 本 環 境 振 動 評 估 指 標 的 差 異 性 , 包 含 量 測 單<br />
位 、 計 算 方 式 。<br />
( 二 )<br />
比 較 國 際 振 動 與 日 本 環 境 振 動 量 測 方 法 的 差 異 性 , 包 含 使 用 儀<br />
器 的 差 異 , 如 拾 振 器 ( 加 速 規 )、 數 據 處 理 , 測 點 選 址 原 則 , 評<br />
2-2
價 方 法 , 如 背 景 振 動 修 正 等 。<br />
( 三 ) 確 定 我 國 振 動 管 制 對 象 及 範 圍 , 選 擇 適 合 的 振 動 量 測 方 法 , 建<br />
立 我 國 振 動 源 量 測 規 範 。<br />
三 、 調 查 國 內 振 動 影 響 現 況 , 分 析 振 動 陳 情 型 態 , 制 定 我 國 振 動 源 分<br />
類 方 式 , 以 規 範 管 制 之 優 先 順 序<br />
以 往 國 內 振 動 陳 情 案 件 相 較 於 噪 音 陳 情 案 件 數 微 乎 其 微 , 除<br />
了 可 能 係 因 我 國 尚 無 振 動 管 制 法 之 緣 故 外 , 或 者 一 些 會 發 生 振 動<br />
環 境 衝 擊 的 開 發 行 為 , 於 環 境 影 響 評 估 階 段 即 已 要 求 做 好 振 動 減<br />
輕 對 策 , 因 此 除 高 速 鐵 路 行 經 南 科 振 動 問 題 外 , 國 內 振 動 公 害 問<br />
題 並 不 突 顯 。 美 國 家 振 動 防 制 多 屬 於 工 業 安 全 衛 生 領 域 , 只 有 日<br />
本 因 應 新 幹 線 高 速 鐵 路 及 建 設 作 業 的 需 要 , 而 發 展 出 環 境 振 動 防<br />
制 , 兩 者 量 測 方 法 及 使 用 的 儀 器 設 備 均 有 相 當 大 的 差 異 , 我 國 工<br />
業 安 全 衛 生 方 面 的 振 動 問 題 , 屬 於 行 政 院 勞 工 委 員 會 職 掌 , 環 保<br />
署 主 管 業 務 屬 於 振 動 發 生 源 周 界 以 外 對 一 般 民 眾 影 響 的 範 圍 , 故<br />
本 計 畫 測 量 的 指 標 及 方 向 擬 參 照 日 本 環 境 振 動 管 制 法 令 及 日 本 工<br />
業 規 格 相 關 規 定 辦 理 。<br />
因 此 本 計 畫 將 從 振 動 加 速 度 , 調 查 國 內 振 動 影 響 現 況 , 分 析<br />
振 動 陳 情 型 態 , 找 出 我 國 國 情 的 特 質 , 制 定 我 國 振 動 源 分 類 方 式 ,<br />
如 場 所 、 機 械 設 備 、 振 動 發 生 方 式 等 , 並 研 提 規 劃 振 動 管 制 之 優<br />
2-3
先 順 序 。<br />
四 、 探 討 影 響 振 動 量 ( 傳 遞 、 衰 減 ) 之 原 因 , 規 劃 建 立 我 國 適 用 之 振<br />
動 推 估 模 式<br />
振 動 會 隨 著 地 層 或 結 構 物 傳 遞 , 且 會 隨 地 層 及 結 構 物 體 組 成<br />
特 性 , 改 變 傳 遞 方 向 及 力 的 大 小 , 不 似 音 波 的 傳 播 較 為 單 純 , 可<br />
以 尋 得 距 離 衰 減 及 傳 播 的 一 定 模 式 , 本 計 畫 將 就 蒐 集 到 的 各 國 文<br />
獻 及 調 查 到 的 國 內 現 況 資 料 , 並 參 酌 環 保 署 九 十 年 度 委 託 之 「 噪<br />
音 振 動 評 估 模 式 技 術 研 討 」 計 畫 有 關 振 動 預 測 模 式 研 究 成 果 , 探<br />
討 影 響 振 動 量 ( 傳 遞 、 衰 減 ) 之 原 因 , 並 規 劃 建 立 我 國 適 用 之 振<br />
動 推 估 模 式 , 包 含 模 式 用 對 象 、 輸 入 參 數 需 求 、 推 估 模 式 建 立 方<br />
法 、 電 腦 程 式 作 業 ( 資 料 及 圖 檔 輸 出 及 相 關 系 統 整 合 可 行 性 ) 等<br />
等 。<br />
五 、 研 擬 我 國 振 動 源 標 準 量 測 方 法 , 並 針 對 前 述 之 振 動 源 進 行 實 測 ,<br />
以 建 立 標 準 作 業 程 序<br />
本 計 畫 在 完 成 國 外 文 獻 蒐 集 及 國 內 現 況 調 查 後 , 將 針 對 振 動<br />
源 分 類 方 式 研 擬 我 國 振 動 源 標 準 量 測 方 法 , 如 量 測 地 點 、 量 測 時<br />
間 、 便 用 儀 器 、 振 動 量 單 位 、 計 算 方 式 、 測 量 條 件 、 評 價 方 法 及<br />
測 量 報 告 書 應 記 載 事 項 , 再 依 此 一 方 法 就 前 述 振 動 源 分 類 種 類 各<br />
選 擇 一 種 之 振 動 源 進 行 實 測 , 確 立 其 可 行 性 及 數 據 的 準 確 性 後 ,<br />
2-4
即 可 建 立 標 準 作 業 程 序 (SOP), 圖 2-1 為 本 計 畫 振 動 測 定 計 畫 流<br />
程 圖 。<br />
調 查 目 的<br />
檢 討<br />
調 查 項 目<br />
調 查 方 法<br />
結 果 整 理<br />
完 成<br />
調 查 對 象<br />
測 定 器<br />
人 員<br />
場 所<br />
時 間<br />
圖 2-1 振 動 測 定 計 畫 流 程 圖<br />
六 、 建 立 適 用 我 國 之 振 動 評 估 指 標 , 及 各 種 振 源 振 動 量 與 人 體 、 建 築<br />
物 影 響 量 表 為 擬 訂 「 振 動 管 制 法 」 草 案 有 關 振 動 定 義 、 立 法 授 權<br />
訂 定 振 動 量 測 方 法 之 法 源 依 據 條 文 , 建 立 適 用 我 國 之 振 動 評 估 指<br />
標 , 並 訂 定 各 種 振 源 振 動 量 與 人 體 、 建 築 物 影 響 量 表 , 包 含 振 動<br />
量 尺 度 、 不 同 振 動 量 對 人 體 、 建 築 物 影 響 程 度 。<br />
七 、 規 劃 振 動 管 制 對 策 及 防 振 措 施<br />
「 振 動 管 制 法 」 草 案 條 文 即 須 訂 定 相 關 防 制 對 策 施 之 法 源 依<br />
據 , 且 為 因 應 後 續 法 制 作 業 以 及 施 政 需 要 , 本 計 畫 將 針 對 所 提 之<br />
振 動 源 分 類 方 式 及 管 制 優 先 順 序 , 規 劃 提 出 振 動 管 制 對 策 及 防 制<br />
2-5
措 施 , 包 含 振 動 源 本 身 、 傳 遞 路 徑 及 受 體 防 護 三 方 面 。<br />
八 、 研 擬 「 振 動 管 制 法 」 草 案 , 並 提 出 法 制 作 業 與 研 商 、 公 聽 資 料<br />
參 酌 我 國 「 噪 音 管 制 法 」 架 構 與 內 容 以 及 中 央 法 制 作 業 相 關 規 定 ,<br />
並 參 考 日 本 「 振 動 規 制 法 」, 本 計 畫 將 研 擬 「 振 動 管 制 法 」 草 案 ,<br />
其 重 點 包 含 立 法 目 的 、 環 境 振 動 定 義 、 主 管 機 關 、 管 制 對 象 及 管<br />
制 標 準 、 管 制 區 劃 分 及 公 告 、 管 制 時 段 區 分 、 易 發 生 振 動 設 施 許<br />
可 、 低 振 動 設 施 設 置 制 度 、 營 建 工 程 與 機 具 施 工 作 業 限 制 、 交 通<br />
振 動 防 制 、 檢 查 與 鑑 定 、 相 關 規 費 收 取 、 罰 則 及 公 布 施 行 等 相 關<br />
條 文 。<br />
為 協 助 環 保 署 擬 訂 「 振 動 管 制 法 」 草 案 後 , 接 踵 而 至 的 公 聽<br />
會 召 開 、 各 部 會 研 商 、 報 院 等 法 制 作 業 , 本 計 畫 也 將 整 理 所 調 查<br />
及 蒐 集 的 資 料 , 提 供 環 保 署 召 開 公 聽 會 與 研 商 會 所 需 答 詢 與 報 院<br />
之 用 。<br />
本 計 畫 九 十 一 年 度 主 要 工 作 除 了 蒐 集 國 際 振 動 測 定 及 管 制 相 關 資<br />
料 , 調 查 國 內 振 動 源 及 影 響 程 度 , 建 立 振 動 量 測 方 法 、 影 響 量 表 、 振<br />
動 管 制 對 象 及 優 先 順 序 , 以 及 擬 訂 動 管 制 措 施 與 「 振 動 管 制 法 」 草 案 ,<br />
所 以 依 照 前 章 所 訂 各 項 工 作 內 容 , 執 行 流 程 如 圖 2-2, 完 成 本 計 畫 各 項<br />
工 作 預 期 可 達 成 下 列 效 益 :<br />
一 、 蒐 集 及 更 新 國 際 標 準 組 織 (ISO)、 日 本 工 業 標 準 (JIS)、 英 國 國<br />
2-6
家 標 準 (BS) 及 中 華 民 國 國 家 標 準 (CNS) 等 振 動 相 關 標 準 , 完 成<br />
國 際 振 動 及 日 本 環 境 振 動 差 異 分 析 , 釐 清 環 境 振 動 公 害 及 工 業 安<br />
全 之 差 別 問 題 。<br />
二 、 整 理 各 國 振 動 管 量 測 及 管 制 對 策 及 相 關 研 究 文 獻 , 調 查 我 國 振 動<br />
源 及 其 影 響 現 況 , 分 析 振 動 陳 情 案 件 型 態 與 訴 求 , 探 討 影 響 振 動<br />
傳 遞 與 衰 減 之 原 因 , 界 定 我 國 環 境 振 動 公 害 防 制 的 範 疇 。<br />
三 、 提 出 振 動 管 制 對 象 、 排 定 管 制 優 先 順 序 、 及 振 動 對 人 體 與 建 築 物<br />
影 響 量 表 , 提 昇 我 國 環 境 振 動 公 害 處 理 品 質 。<br />
四 、 研 擬 最 適 振 動 評 估 指 標 、 振 動 量 測 方 法 及 管 制 對 策 與 管 制 措 施 ,<br />
俾 便 作 為 環 境 振 動 管 制 施 政 參 考 。<br />
五 、 針 對 我 國 本 土 特 性 及 環 境 振 動 影 響 狀 況 , 研 提 振 動 推 估 模 式 建 立<br />
準 則 及 其 內 容 , 以 為 後 續 減 輕 環 境 影 響 之 依 據 。<br />
六 、 草 擬 「 振 動 管 制 法 」 條 文 與 說 明 , 以 及 規 劃 先 期 法 制 作 業 程 序 與<br />
研 商 、 公 聽 會 相 關 資 料 , 落 實 振 動 管 制 法 案 立 法 行 政 工 作 。<br />
2-7
調 查 國 內 振 動 影 響 現 況<br />
分 析 振 動 陳 情 型 態<br />
蒐 集 國 際 環 境 振 動 管 制 法<br />
令 政 策 及 防 治 措 施 相 關 資<br />
料 , 及 國 際 各 種 振 動 測 量<br />
與 評 價 標 準<br />
制 定 我 國 振 動 源 分 類<br />
方 式 , 規 範 管 制 之 優<br />
先 順 序<br />
比 較 國 際 振 動 及 日 本 環 境 振<br />
動 量 測 方 法 差 異 性 及 適 用 性<br />
探 討 影 響 振 動 量 ( 傳<br />
遞 、 衰 減 ) 之 原 因<br />
建 立 我 國 振 動 源 量 測<br />
規 範 , 研 擬 我 國 振 動<br />
源 標 準 量 測 方 法<br />
建 立 我 國 振 動 源 評 估 指 標 及<br />
各 種 振 動 源 振 動 量 與 人 體 、<br />
建 築 物 影 響 量 表<br />
規 劃 建 立 我 國 適 用 之<br />
振 動 推 估 模 式<br />
針 對 前 述 之 振 動 源 進<br />
行 時 測 , 以 建 立 標 準<br />
作 業 程 序<br />
規 劃 振 動 管 制 對 策 及 防<br />
振 措 施<br />
研 擬 『 振 動 管 制 法 』<br />
草 案<br />
提 出 法 制 作 業 程 序 語<br />
研 商 公 聽 資 料<br />
圖 2-2 高 架 道 路 、 環 境 振 動 量 測 及 防 振 技 術 之 研 究 工 作 流 程 圖<br />
2-8
第 三 章 振 動 資 料 蒐 集<br />
世 界 各 國 地 理 特 性 及 人 口 分 布 有 很 大 的 差 異 , 對 振 動 管 制 方 式 也<br />
分 為 二 種 , 歐 美 等 國 家 比 較 重 視 作 業 場 所 因 機 械 產 生 的 振 動 , 對 操 作<br />
人 員 及 其 周 圍 其 他 人 員 的 影 響 , 其 研 究 及 管 制 的 方 向 主 要 在 振 動 對 人<br />
體 心 理 與 生 理 的 影 響 , 機 械 振 動 對 產 品 品 質 及 建 築 物 結 構 的 影 響 , 量<br />
測 儀 器 是 以 能 放 置 在 人 體 上 精 準 地 量 測 到 人 體 各 部 位 承 受 到 的 振 動<br />
量 ; 日 本 地 狹 人 稠 , 除 了 管 制 作 業 場 所 機 械 振 動 外 , 對 新 幹 線 高 速 鐵<br />
路 及 營 建 工 程 施 工 所 產 生 之 振 動 影 響 , 由 直 接 接 觸 地 面 或 產 生 振 動 的<br />
表 面 , 量 測 地 盤 的 環 境 振 動 , 度 量 經 由 結 構 或 地 面 傳 導 之 振 動 對 建 築<br />
物 及 居 住 其 內 的 人 之 影 響 , 以 下 將 本 計 畫 蒐 集 到 的 國 際 環 境 振 動 管 制<br />
法 令 、 政 策 及 防 制 措 施 相 關 資 料 , 及 國 際 各 種 振 動 測 量 與 評 價 標 準 等<br />
資 料 加 以 分 述 。<br />
3.1 振 動 性 質<br />
根 據 日 本 JIS B 0153 對 振 動 的 定 義 , 振 動 是 指 相 對 於 某 個 座 標 的<br />
平 均 值 或 基 準 值 , 重 複 比 它 大 以 及 比 它 小 的 狀 態 。 在 一 定 時 間 下 重 複 相<br />
同 數 值 的 振 動 稱 為 周 期 振 動 , 在 任 意 時 刻 都 無 法 正 確 預 知 振 動 的 稱 為<br />
不 規 則 振 動 , 令 振 動 量 為 y 時 , 周 期 振 動 可 以 表 示 為<br />
3-1
( t) = f ( t nT )<br />
y = f +<br />
t 代 表 時 間 、n 為 整 數 、T 為 定 數 , 以 時 間 的 正 弦 函 數 表 示 的 振 動 稱 為<br />
單 振 動 , 也 叫 正 弦 振 動 , 以 下 式 表 示 ,<br />
y = Asin<br />
t<br />
( ω + φ )<br />
y 是 隨 時 間 t 改 變 的 正 弦 量 、A 為 振 幅 、ω 為 角 振 動 數 、ψ 是 位 相 角 。<br />
圖 3.1 是 連 接 在 彈 簧 上 的 小 錘 做 鐘 擺 運 動 時 , 在 半 徑 A 的 圓 周 上 以 一<br />
定 角 速 度 ω 迴 轉 的 質 點 的 投 影 時 間 經 過 情 形 。<br />
[ 日 2]<br />
圖 3.1 正 弦 振 動 的 時 間 變 化<br />
將 振 動 的 振 動 數 ( 頻 率 ) 以 f(Hz) 表 示 的 話 , 圖 中 的 T(s) 為 周 期 , 即 質<br />
點 繞 圓 周 一 圈 所 需 要 的 時 間 ,T=1/f, 例 如 10 Hz 的 波 的 周 期 則 為<br />
T=1/10=0.1 秒 , 在 圖 的 左 側 , 點 1 周 期 繞 2π 角 , 所 以 1 秒 行 進 的 角 度<br />
為 2π/T=2πf=ω, 即 角 振 動 數 或 角 頻 率 , 而 右 側 的 波 形 又 可 以 表 示 成<br />
( ω π / 2)<br />
cosω t = sin t +<br />
僅 代 表 起 始 點 從 0 點 移 到 90∘ 開 始 , 所 以 對 單 一 正 弦 波 而 言 , 位 相 不<br />
會 造 成 問 題 。<br />
3-2
地 盤 會 產 生 波 動 是 因 為 地 盤 的 某 點 從 靜 止 位 置 開 始 移 動 的 關 係 ,<br />
例 如 機 械 運 轉 產 生 的 力 傳 達 到 底 盤 、 伴 隨 汽 車 行 走 對 路 面 負 重 的 移 動<br />
影 響 、 打 樁 機 對 路 面 的 直 接 加 振 等 等 , 都 會 讓 地 盤 產 生 振 動 , 在 無 限 大<br />
的 介 質 中 傳 播 的 只 有 橫 波 與 縱 波 , 兩 者 又 稱 為 實 體 波 (Body Wave), 但<br />
是 對 於 像 地 盤 這 樣 只 有 地 表 面 以 下 為 彈 性 體 的 半 無 限 介 質 , 主 要 存 在<br />
的 波 是 沿 著 介 質 表 面 傳 播 的 表 面 波 , 表 面 波 的 代 表 為 R 波 (Rayleigh<br />
Wave), 是 公 害 振 動 中 很 重 要 的 波 ; 另 外 , 在 硬 的 表 層 上 有 一 層 軟 表 層<br />
時 , 表 層 內 主 要 會 產 生 Love 波 , 兩 者 都 是 以 當 初 證 實 其 存 在 的 人 名 做<br />
為 命 名 。 觀 察 地 表 上 一 點 的 波 動 , 會 發 現 很 多 時 候 都 是 以 上 四 種 波 的<br />
合 成 , 圖 3.2 是 各 種 波 的 模 式 圖 , 沒 有 波 動 的 時 候 介 質 是 等 間 隔 格 子 的<br />
線 , 可 以 看 出 當 波 動 發 生 的 時 候 , 介 質 會 如 何 變 形 。<br />
3-3
日 6<br />
圖 3.2 振 動 波 形 [ ]<br />
(1) 縱 波 (P 波 )<br />
固 體 受 力 的 時 候 , 會 造 成 體 積 變 化 , 對 抗 體 積 變 化 產 生 的 波 稱 為 縱<br />
波 , 縱 波 又 稱 為 壓 縮 波 或 疏 密 波 , 類 似 空 氣 中 的 音 波 , 縱 波 屬 於 壓<br />
力 波 , 隨 著 體 積 的 伸 長 、 變 形 變 化 傳 遞 , 粒 子 在 波 的 行 進 方 向 只 做<br />
前 後 運 動 。<br />
(2) 橫 波 (S 波 )<br />
固 體 受 力 的 時 候 , 除 了 體 積 變 化 以 外 , 也 會 產 生 變 形 , 對 抗 變 形<br />
產 生 的 波 稱 為 橫 波 , 橫 波 又 稱 為 切 斷 波 , 相 對 於 波 的 行 進 方 向 ,<br />
介 質 的 粒 子 運 動 為 垂 直 方 向 , 是 不 會 隨 體 積 變 化 的 波 。<br />
3-4
(3) 表 面 波 (R 波 及 Love 波 )<br />
地 盤 中 主 要 是 沿 著 地 表 面 傳 播 的 R 波 及 Love 波 , 其 中 R 波 又 被 稱 為<br />
表 面 波 , 在 表 面 波 中 介 質 粒 子 擁 有 波 的 行 進 方 向 成 份 以 及 與 行 進 方<br />
向 垂 直 的 成 份 , 因 此 粒 子 做 橢 圓 形 運 動 , 振 幅 隨 深 度 越 深 會 急 速 變<br />
小 ,Love 波 的 介 質 粒 子 則 相 對 波 的 行 進 方 向 , 做 垂 直 的 水 平 方 向 運<br />
動 。<br />
在 均 一 材 質 、 寬 廣 的 地 表 面 上 的 一 點 施 加 單 一 衝 擊 波 時 , 隨 著 距<br />
離 拉 遠 一 般 波 形 本 身 會 變 形 , 但 是 假 設 波 維 持 原 形 的 話 , 其 傳 播 快 慢<br />
順 序 分 別 為 P 波 、S 波 、R 波 , 當 初 期 微 動 P 波 結 束 後 , 接 著 到 來 的 是<br />
周 期 長 、 頻 率 低 、 振 幅 大 的 S 波 振 動 到 來 ,S 波 一 開 始 是 切 斷 波 也 就 是<br />
橫 波 , 當 震 源 距 離 不 遠 的 時 候 ,S 波 之 後 緊 跟 著 R 波 很 難 分 別 ; 震 源 距<br />
離 非 常 遠 的 時 候 ,S 波 與 R 波 會 分 離 ; 當 地 盤 呈 層 狀 、 表 層 內 的 橫 波 傳<br />
播 速 度 比 基 層 內 的 小 時 , 連 Love 波 也 會 分 離 , 像 公 害 振 動 這 樣 震 源 離<br />
受 振 地 數 米 、 數 十 米 乃 至 數 百 米 的 情 形 ,P 波 之 後 通 常 S 波 與 R 波 會 同<br />
時 到 來 , 會 造 成 公 害 問 題 的 不 是 P 波 而 是 S 波 、R 波 , 特 別 是 R 波 。<br />
3.2 振 動 的 影 響<br />
日 本 產 業 衛 生 學 會 規 定 作 業 場 所 從 業 人 員 容 許 的 振 動 曝 露 標 準 ,<br />
3-5
以 個 人 每 天 勞 動 8 小 時 之 容 許 振 動 曝 露 值 為 90dB( 振 動 加 速 度 ), 表<br />
3.1 表 示 作 業 人 員 曝 露 量 超 過 容 許 限 值 時 , 可 能 產 生 的 生 理 不 適 ,:<br />
表 3-1<br />
【 日 4】<br />
作 業 場 所 從 業 員 全 身 振 動 的 生 理 影 響<br />
損 傷<br />
循 環 系 統<br />
呼 吸 系 統<br />
代 謝<br />
體 溫<br />
消 化 系 統<br />
神 經 系 統<br />
感 覺 器 官<br />
血<br />
腦 、 肺 、 心 血 、 消 化 管 、 肝 、 腎 、 脊 髓 、 關 節 等<br />
血 壓 上 昇 、 心 跳 加 快<br />
呼 吸 率 昇 高<br />
氧 消 耗 量 增 加 、 能 量 代 謝 率 增 加 、RQ 增 加<br />
體 溫 上 昇<br />
胃 腸 內 壓 增 加 、 抑 制 胃 運 動 、 內 臟 下 垂<br />
交 感 神 經 亢 進 、 肌 腱 反 射 低 下 或 消 失 、 手 指 痙 攣 、<br />
Flicker 值 減 少 、 妨 礙 睡 眠<br />
眼 壓 上 昇 、 眼 調 節 能 力 衰 退 、 內 耳 萎 縮 性 、 退 行 性 變 化<br />
血 比 容 增 加 、 嗜 中 性 球 增 加 、 嗜 酸 性 球 增 加 或 減 少 、 血<br />
漿 鉀 離 子 、 鈉 離 子 及 鈣 離 子 增 加<br />
液<br />
註 :90dB 以 上 才 開 始 有 如 表 3-1 之 反 應 。<br />
1972 年 日 本 環 境 廳 調 查 結 果 , 公 害 振 動 不 會 有 表 內 之 現 象 。<br />
一 、 振 動 對 心 理 的 影 響<br />
人 體 曝 露 於 作 業 場 所 或 環 境 振 動 中 , 透 過 振 動 器 可 以 感 知 到 振 動<br />
的 發 生 , 例 如 經 由 視 覺 可 看 到 電 視 的 搖 晃 、 魚 缸 水 波 的 波 動 , 從<br />
而 ( 看 到 ) 振 動 的 產 生 ; 經 由 聽 覺 聽 到 窗 、 門 的 沙 沙 聲 音 ,( 聽 到 )<br />
建 築 物 的 振 動 , 透 過 外 在 的 測 量 、 耳 朵 的 聽 覺 、 眼 睛 的 視 覺 , 得<br />
知 振 動 造 成 生 理 不 適 及 心 理 的 煩 燥 、 難 受 的 程 度 , 可 作 為 處 理 抱<br />
怨 或 陳 情 等 情 事 之 參 考 。 調 查 振 動 對 心 理 的 影 響 , 有 下 列 二 方 法 :<br />
( 一 ) 安 排 實 驗 者 坐 在 振 動 台 上 , 讓 該 實 驗 者 曝 露 於 振 動 環 境 中 ,<br />
詢 問 被 測 試 者 的 感 受 。<br />
( 二 ) 調 查 平 常 曝 露 於 振 動 環 境 的 居 民 之 意 見 , 並 調 查 其 與 振 動 測<br />
3-6
定 結 果 二 者 之 間 的 關 係 。<br />
上 述 方 法 以 後 者 較 好 , 因 為 可 以 選 定 調 查 區 域 , 也 可 以 因 應 不 同<br />
的 調 查 方 式 , 得 到 所 需 調 查 結 果 , 也 便 於 研 訂 完 善 的 計 畫 。<br />
二 、 振 動 對 作 業 效 率 的 影 響<br />
人 體 曝 露 於 振 動 環 境 中 , 長 久 會 有 視 力 減 弱 現 象 , 而 增 加 作 業 時<br />
間 , 因 作 業 時 間 的 延 長 , 可 能 導 致 肌 肉 運 動 的 障 礙 、 妨 礙 會 話 ,<br />
使 得 複 雜 作 業 的 錯 誤 率 上 升 。<br />
三 、 振 動 對 結 構 物 的 影 響<br />
振 動 源 產 生 的 振 動 , 經 由 地 盤 傳 導 至 住 家 房 屋 等 結 構 物 , 此 時 地<br />
表 面 和 室 內 同 時 會 感 到 有 振 動 發 生 , 住 家 房 屋 等 結 構 物 可 能 因 振<br />
動 頻 率 的 改 變 , 抑 或 共 振 增 強 , 產 生 不 同 的 影 響 結 果 , 如 牆 壁 的<br />
裂 痕 、 傢 俱 的 移 動 等 。<br />
我 國 勞 工 安 全 衛 生 方 面 針 對 作 業 場 所 振 動 評 價 方 法 仍 沿 用 國 際 標<br />
日 6<br />
準 組 織 於 1978 年 所 訂 方 法 , 研 究 文 獻 [ ] 指 出 振 動 標 準 之 目 的 係 在 維<br />
護 人 身 安 全 , 針 對 曝 露 於 振 動 環 境 下 的 人 員 進 行 身 心 影 響 評 估 , 以 了<br />
解 振 動 對 人 體 所 產 生 之 影 響 。 無 論 全 身 性 或 區 域 性 的 振 動 , 其 作 用 力<br />
大 小 均 受 振 動 頻 率 、 振 幅 大 小 、 曝 露 時 間 長 短 、 振 動 方 向 及 受 振 動 區<br />
域 大 小 等 因 素 所 影 響 。<br />
振 動 對 人 體 影 響 的 物 理 因 子 , 以 振 動 強 度 、 頻 率 、 振 動 的 方 向 、<br />
3-7
曝 露 時 間 等 四 個 因 子 最 重 要 , 振 動 評 估 的 判 斷 條 件 有 三 種 ( 如 圖 3.3.1<br />
至 圖 3.3.3 ), 以 往 文 獻 指 出 勞 工 作 業 效 率 的 維 持 、 健 康 與 安 全 的 維<br />
持 及 舒 適 的 維 持 等 三 種 基 準 :<br />
一 、 疲 勞 - 工 作 效 率 降 低 界 限 (Fatigue-decreased proficiency<br />
boundary): 係 指 維 持 工 作 效 率 的 基 準 , 當 振 動 曝 露 超 過 限 值 時 ,<br />
使 得 作 業 效 率 降 低 , 人 體 機 能 產 生 疲 勞 , 易 發 生 危 險 。<br />
二 、 健 康 與 安 全 的 維 持 ( 曝 露 限 值 (exposure limit)): 曝 露 限 值 是<br />
以 保 持 健 康 及 安 全 為 目 的 , 其 值 為 疲 勞 - 效 率 減 退 境 界 曲 線 的 二<br />
倍 ( 高 6dB)。<br />
三 、 舒 適 的 維 持 ( 舒 適 減 退 境 界 (reduced comfort boundary)): 舒<br />
適 減 退 境 界 是 以 舒 適 減 退 的 保 持 為 目 的 , 其 值 為 疲 勞 - 效 率 減 退<br />
境 界 曲 線 的 1/3 處 ( 減 低 10dB)。<br />
3-8
日 5<br />
圖 3.3.1 鉛 直 方 向 疲 勞 - 效 率 減 退 境 界 (ISO 評 價 方 式 )[ ]<br />
日 5<br />
圖 3.3.2 鉛 直 方 向 疲 勞 - 效 率 減 退 境 界 (ISO 評 價 方 式 )[ ]<br />
3-9
日 5<br />
圖 3.3.3 水 平 方 向 疲 勞 - 效 率 減 退 境 界 (ISO 評 價 方 式 )[ ]<br />
日 本 研 究 指 出 人 對 聲 音 的 感 受 除 了 心 理 方 面 有 差 異 外 , 對 頻 率 的 高 低<br />
也 有 一 個 特 殊 的 性 質 , 也 就 是 相 同 的 音 量 自 低 頻 帶 到 高 頻 帶 , 人 耳 感<br />
受 到 的 響 度 會 愈 大 , 在 低 頻 帶 的 感 受 主 要 來 自 於 振 動 而 非 響 度 , 就 人<br />
體 感 受 的 振 動 分 為 低 頻 音 的 空 氣 振 動 、 機 械 振 動 及 來 自 於 位 移 運 動 的<br />
振 動 加 速 度 , 表 3-2 是 各 種 振 動 引 起 生 理 與 心 理 的 影 響 , 其 影 響 的 症<br />
狀 仍 取 決 於 個 人 的 身 體 狀 況 及 不 適 的 忍 受 程 度 而 定 。<br />
3-10
表 3-2 各 種 不 同 的 振 動 對 生 理 與 心 理 的 影 響 作 用 [<br />
日 4 ]<br />
低 頻 空 氣 振 動 搖 動 感 覺 、 振 動 感 覺 、 發 聲 困 難 、 呼 吸 紊 亂 、 耳 朵 有<br />
壓 迫 感 、 眼 睛 振 動 或 閃 爍 、 頭 痛 、 噁 心 、 疲 勞 感 、 麻<br />
痺 、 失 眠 。<br />
機 械 振 動 搖 動 感 覺 、 振 動 感 覺 、 感 到 不 愉 快 、 壓 迫 感 、 疼 痛 、<br />
呼 吸 障 礙 、 循 環 障 礙 、 難 以 忍 受 、 喉 嚨 乾 燥 、 視 覺 障<br />
礙 、 疲 勞 感 、 失 眠 。<br />
加 速 度 突 然 呼 吸 紊 亂 、 深 深 長 嘆 、 壓 抑 感 、 冷 熱 交 替 壓 迫 感 、<br />
吐 氣 困 難 。<br />
振 動 傳 遞 的 方 向 有 平 行 (X 及 Y 軸 ) 與 垂 直 (Z 軸 ) 方 向 , 但 對 人<br />
體 的 影 響 大 半 來 自 於 垂 直 方 向 , 圖 3-4 顯 示 1〜20Hz 頻 帶 的 振 動 對 人<br />
體 各 部 位 的 影 響 及 其 影 響 表 現 。<br />
一 般 不 舒 服 感 覺<br />
4.5~9Hz<br />
下 顎 的 共 振<br />
6~8Hz<br />
胸 廓 的 疼 痛<br />
5~7Hz<br />
背 痛<br />
8~12Hz<br />
下 腹 部 痛<br />
4.5~10Hz<br />
肌 肉 緊 繃<br />
13~20Hz<br />
說 話 困 難<br />
13~20Hz<br />
喉 嚨 痛<br />
12~18Hz<br />
呼 吸 困 難<br />
1~8Hz<br />
有 意 識 肌 肉 收 縮<br />
4.5~9Hz<br />
便 意 急 迫<br />
10.5~16Hz<br />
尿 意 急 迫<br />
10~18Hz<br />
日 4<br />
圖 3-4 坐 著 工 作 員 人 員 共 振 頻 率 的 影 響 [ ]<br />
3-11
3.3 各 國 標 準<br />
有 關 環 境 振 動 量 測 標 準 規 範 有 日 本 工 業 標 準 之 JIS Z 8735、 國 際<br />
標 準 組 織 之 ISO 2631、 美 國 國 家 標 準 之 ANSI S318、 英 國 國 家 標 準 之<br />
BS 6842 以 及 中 國 大 陸 國 家 標 準 之 GB 10071 等 , 另 環 境 振 動 計 技 術 規<br />
範 有 日 本 工 業 標 準 之 JIS Z 1510 及 中 華 民 國 國 家 標 準 之 CNS 7130 等 ,<br />
以 下 就 個 別 標 準 訂 定 重 點 加 以 介 紹 。<br />
3.3.1 日 本 工 業 標 準 (JIS)<br />
日 本 於 1995 年 修 訂 的 日 本 工 業 標 準 JIS C 1510 之 「 振 動 計 」 規<br />
定 , 及 1981 年 訂 定 JIS Z 8735「 振 動 位 準 測 定 方 法 」 之 規 定 介 紹 如 下 :<br />
一 、 環 境 振 動 的 評 估 指 標 計 算 方 式 : 不 同 種 類 的 振 動 應 用 不 同 的 評 價<br />
方 式 , 以 下 為 常 用 的 幾 種 評 估 指 標 及 計 算 方 式 :<br />
( 一 ) 振 動 加 速 度 位 準 LVA: 未 經 垂 直 或 水 平 振 動 感 覺 修 正 ( 該 修 正<br />
值 係 為 配 合 人 類 對 振 動 感 覺 所 作 之 修 正 數 值 ) 的 振 動 加 速 度<br />
a 與 參 考 基 準 加 速 度 a0(10 -5 m/s 2 ) 比 值 的 平 方 再 取 對 數 值 並<br />
乘 上 10, 即 為 LVA 值 , 其 計 算 式 為 :<br />
LVA=10log10(a / a0) 2<br />
( 二 ) 振 動 位 準 Lv: 經 過 表 3.4 所 示 之 垂 直 或 水 平 振 動 感 覺 修 正 c<br />
3-12
後 之 振 動 加 速 度 ac 與 參 考 基 準 加 速 度 a0(10 -5 m/s 2 ) 比 值 的 平<br />
方 再 取 對 數 值 並 乘 上 10, 即 為 LV 值 , 其 計 算 式 為 :<br />
LV=10log10(ac / a0) 2<br />
( 三 ) 振 動 位 準 統 計 值 Lx: 從 某 任 意 的 時 刻 開 始 , 每 隔 一 段 時 間 讀<br />
取 指 示 值 , 如 此 繼 續 讀 取 足 夠 的 數 目 。 再 從 所 讀 出 的 值 依 適<br />
當 的 方 法 求 出 Lx, 並 以 此 值 表 示 。 超 過 某 振 動 位 準 L 的 讀 出<br />
值 個 數 相 當 於 全 部 讀 出 個 數 的 x% 時 , 此 振 動 位 準 即 稱 為 Lx。<br />
例 如 :10% 的 振 動 位 準 超 過 70dB, 即 表 示 為 L10=70dB。<br />
日 6<br />
表 3-3 振 動 感 覺 修 正 基 準 頻 率 特 性 [ ]<br />
3-13
頻 率<br />
基 準 響 應<br />
(Hz) 垂 直 特 性 水 平 特 性 平 坦 特 性<br />
1<br />
-5.9<br />
+3.3<br />
0<br />
1.25<br />
-5.2<br />
+3.2<br />
0<br />
1.6<br />
-4.3<br />
+2.9<br />
0<br />
2<br />
-3.2<br />
+2.1<br />
0<br />
2.5<br />
-2.0<br />
+0.9<br />
0<br />
3.15<br />
-0.8<br />
-0.8<br />
0<br />
4<br />
+0.1<br />
-2.8<br />
0<br />
5<br />
+0.5<br />
-4.8<br />
0<br />
6.3<br />
+0.2<br />
-6.8<br />
0<br />
8<br />
–0.9<br />
-8.9<br />
0<br />
10<br />
–2.4 -10.9<br />
0<br />
12.5<br />
-4.2 -13.0<br />
0<br />
16<br />
-6.1 -15.0<br />
0<br />
20<br />
-8.0 -17.0<br />
0<br />
25<br />
-10.0 -19.0<br />
0<br />
31.5 -12.0 -21.0<br />
0<br />
40<br />
-14.0 -23.0<br />
0<br />
50<br />
-16.0 -25.0<br />
0<br />
63<br />
-18.0 -27.0<br />
0<br />
80<br />
-20.0 -29.0<br />
0<br />
容 許 差<br />
±2<br />
±1.5<br />
±1<br />
±1<br />
±1<br />
±1<br />
±1<br />
±1<br />
±1<br />
±1<br />
±1<br />
±1<br />
±1<br />
±1<br />
±1<br />
±1<br />
±1<br />
±1<br />
±1.5<br />
±2<br />
二 、 振 動 位 準 測 定 方 法 (JIS Z 8735)<br />
3-14
日 2<br />
圖 3-5 JIS Z 8735 規 格 [ ]<br />
( 一 )<br />
適 用 範 圍 : 本 標 準 規 定 使 用 JIS C 1510 所 訂 的 振 動 計 , 以 量<br />
測 地 面 振 動 公 害 之 振 動 位 準 的 方 法 。<br />
( 二 )<br />
測 定 條 件 :<br />
1.<br />
外 在 條 件 : 測 量 地 點 的 環 境 溫 度 及 溼 度 , 應 在 量 測 用 的 振<br />
動 計 可 使 用 之 溫 度 及 溼 度 範 圍 ; 拾 振 器 ( 加 速 規 ) 若 有 可 能<br />
受 測 量 地 點 的 風 、 電 場 、 磁 場 等 影 響 時 , 得 考 慮 給 予 適 當<br />
的 遮 蔽 或 變 更 測 點 。<br />
2.<br />
背 景 振 動 : 量 測 欲 測 振 動 源 之 振 動 位 準 時 , 總 和 振 動 與 背<br />
景 振 動 之 振 動 位 準 計 指 示 值 之 差 值 最 好 大 於 10dB 以 上 ,<br />
若 背 景 振 動 為 經 常 性 的 振 動 時 , 儘 管 其 與 欲 測 振 動 源 的 振<br />
3-15
動 位 準 相 差 10dB 以 下 , 仍 可 進 行 背 景 振 動 修 正 。<br />
日<br />
表 3-4 日 本 環 境 振 動 之 背 景 振 動 修 正 簡 表 [ 2 ]<br />
欲 測 振 動 源 之 總 和 振 動 3 4 5 6 6 7 8<br />
量 與 背 景 振 動 之 差 值<br />
修 正 值 -3 -2 -1<br />
例 : 背 景 振 動 為 65 分 貝 之 場 所 , 當 機 械 運 輸 時 其 振 動 量 為 70 分 貝 , 兩 者<br />
差 值 為 5 分 貝 , 查 表 3-4 修 正 值 為 -2, 故 該 機 械 之 振 動 量 經 修 正 後 為 68<br />
分 貝 。<br />
欲 測 振 動 源 之 總 和 振 動 量 與 背 景 振 動 之 差 值 在 3 分 貝 以 內 時 , 應 更 換<br />
測 定 地 點 。<br />
3.<br />
測 點 的 選 擇 : 應 視 量 測 的 目 的 , 選 擇 量 測 點 的 位 置 及 數<br />
目 。<br />
4.<br />
測 量 儀 器 使 用 方 法 :<br />
(1) 拾 振 器 ( 加 速 規 ) 的 放 置 方 法 : 拾 振 器 ( 加 速 規 ) 應 置 於 平<br />
坦 又 堅 固 的 地 面 ( 例 如 : 硬 土 、 混 凝 土 、 瀝 青 等 ), 不<br />
得 不 選 擇 砂 地 、 田 地 或 園 地 等 柔 軟 的 場 所 時 , 得 附 註<br />
說 明 , 拾 振 器 ( 加 速 規 ) 放 置 位 置 最 好 為 平 面 。<br />
(2) 測 量 方 向 : 以 量 測 時 拾 振 器 ( 加 速 規 ) 之 振 動 方 向 為<br />
準 , 垂 直 方 向 定 為 Z 軸 , 水 平 方 向 分 別 定 為 X 軸 、Y<br />
軸 , 測 量 時 , 須 標 示 X、Y、Z 軸 的 相 關 位 置 。<br />
(3) 振 動 感 覺 修 正 電 路 使 用 方 法 : 在 Z 軸 方 向 使 用 垂 直 振<br />
動 特 性 , 而 X、Y 軸 方 向 使 用 水 平 振 動 特 性 , 進 行 振<br />
動 位 準 的 測 量 。<br />
(4) 測 量 振 動 位 準 的 選 擇 方 法 : 測 量 衝 擊 性 (Impulse) 振<br />
動 , 應 選 擇 適 當 的 量 測 位 準 , 以 免 造 成 振 動 位 準 計 超<br />
載 。<br />
3-16
(5) 紀 錄 器 的 選 定 : 量 測 振 動 位 準 時 , 使 用 的 紀 錄 器 應 符<br />
合 JIS C 1510 的 各 項 規 定 。<br />
5. 指 示 值 的 讀 法 、 整 理 方 法 及 表 示 方 法 : 在 JIS Z 8735 規<br />
定 了 如 何 讀 取 垂 直 (Z)、 水 平 (X、Y) 等 方 向 的 振 動<br />
值 , 以 及 如 何 處 理 振 動 量 測 值 和 表 示 方 法 , 對 應 於 指 示 時<br />
間 的 變 化 有 下 列 三 大 原 則 :<br />
(1) 對 於 指 示 值 不 變 或 變 動 極 小 , 幾 乎 是 呈 穩 定 狀 態 的 振<br />
動 值 , 可 直 接 讀 取 其 指 示 值 作 為 振 動 位 準 , 或 讀 取 多<br />
次 測 量 值 , 再 求 其 平 均 值 。<br />
(2) 對 於 指 示 值 屬 週 期 性 或 間 歇 性 變 動 時 , 則 讀 取 多 次 變<br />
動 的 最 大 指 示 值 , 再 取 對 數 平 均 振 動 位 準 , 必 要 時 得<br />
在 紀 錄 上 附 記 變 動 的 方 式 ( 如 週 期 、 次 數 等 )。<br />
(3) 對 於 指 示 值 不 規 則 且 變 動 幅 度 較 大 時 , 自 任 意 時 間 開<br />
始 , 每 隔 一 段 時 間 讀 取 指 示 值 , 讀 取 足 夠 的 數 值 後 ,<br />
再 依 適 當 的 方 法 求 取 Lx( 可 由 累 積 積 分 分 布 計 算 或 由<br />
自 動 數 據 處 理 機 計 算 而 得 ), 原 則 上 雖 由 全 部 數 值 中 求<br />
出 Lx( 至 少 須 有 L10、L50、L90), 但 亦 可 視 量 測 目 的 去 除<br />
欲 測 對 象 沒 有 產 生 振 動 時 的 的 讀 值 後 , 再 加 以 處 理 。<br />
6.<br />
附 註 於 量 測 結 果 的 事 項 : 視 需 要 於 量 測 結 果 附 註 下 列 事 項<br />
(1) 量 測 日 期 、 時 間 及 氣 象 狀 況 。<br />
(2) 量 測 場 所 及 草 圖 。<br />
(3) 振 動 源 的 種 類 及 型 式 。<br />
(4) 量 測 器 的 種 類 、 型 式 製 造 業 者 名 稱 。<br />
(5) 拾 振 器 ( 加 速 規 ) 的 放 置 方 法 。<br />
3-17
(6) 量 測 值 的 整 理 方 法 。<br />
(7) 其 他 必 要 的 事 項 。<br />
三 、 振 動 計 (JIS C 1510):<br />
( 一 ) 適 用 範 圍 : 本 規 格 適 用 評 價 有 關 環 境 ( 公 害 、 作 業 環 境 )、 人<br />
體 全 身 振 動 的 振 動 量 測 儀 器 。<br />
( 二 ) 用 語 定 義 : 專 業 用 語 定 義 如 下<br />
1. 振 動 加 速 度 位 準 : 振 動 加 速 度 實 效 值 為 其 位 準 除 以 基 準 值<br />
(10 -5 m/s 2 ) 的 常 用 對 數 之 20 倍 , 單 位 為 分 貝 , 以 dB 表 示 。<br />
2. 振 動 位 準 : 表 3-5 所 列 垂 直 特 性 與 水 平 特 性 的 振 動 加 速 度 實<br />
效 值 為 其 位 準 除 以 基 準 值 (10 -5 m/s 2 ) 的 常 用 對 數 之 20 倍 ,<br />
單 位 為 分 貝 , 以 dB 表 示 。<br />
日 6<br />
表 3-5 振 動 感 覺 修 正 基 準 頻 率 特 性 [ ]<br />
頻 率<br />
基 準 響 應<br />
(Hz) 垂 直 特 性 水 平 特 性 平 坦 特 性<br />
1<br />
-5.9<br />
+3.3<br />
0<br />
1.25<br />
-5.2<br />
+3.2<br />
0<br />
1.6<br />
-4.3<br />
+2.9<br />
0<br />
2<br />
-3.2<br />
+2.1<br />
0<br />
2.5<br />
-2.0<br />
+0.9<br />
0<br />
3.15<br />
-0.8<br />
-0.8<br />
0<br />
4<br />
+0.1<br />
-2.8<br />
0<br />
5<br />
+0.5<br />
-4.8<br />
0<br />
6.3<br />
+0.2<br />
-6.8<br />
0<br />
8<br />
–0.9<br />
-8.9<br />
0<br />
10<br />
–2.4 -10.9<br />
0<br />
12.5<br />
-4.2 -13.0<br />
0<br />
16<br />
-6.1 -15.0<br />
0<br />
20<br />
-8.0 -17.0<br />
0<br />
25<br />
-10.0 -19.0<br />
0<br />
31.5 -12.0 -21.0<br />
0<br />
40<br />
-14.0 -23.0<br />
0<br />
50<br />
-16.0 -25.0<br />
0<br />
63<br />
-18.0 -27.0<br />
0<br />
80<br />
-20.0 -29.0<br />
0<br />
容 許 差<br />
±2<br />
±1.5<br />
±1<br />
±1<br />
±1<br />
±1<br />
±1<br />
±1<br />
±1<br />
±1<br />
±1<br />
±1<br />
±1<br />
±1<br />
±1<br />
±1<br />
±1<br />
±1<br />
±1.5<br />
±2<br />
3-18
3. 垂 直 特 性 : 垂 直 方 向 振 動 對 應 之 全 身 振 動 感 覺 特 性 。<br />
4. 水 平 特 性 : 水 平 方 向 振 動 對 應 之 全 身 振 動 感 覺 特 性 。<br />
5. 受 感 軸 : 振 動 拾 振 器 ( 加 速 規 ) 最 大 感 受 度 的 方 向 。<br />
6. 橫 感 度 : 受 感 軸 直 角 任 意 方 向 的 振 動 感 度 。<br />
7. 基 準 振 動 加 速 度 位 準 : 試 驗 的 基 準 振 動 加 速 度 位 準 。<br />
8. 基 準 級 距 : 試 驗 基 準 振 動 加 速 度 位 準 包 含 的 級 距 。<br />
9. 器 差 : 垂 直 特 性 的 頻 率 響 應 與 基 準 響 應 的 差 值 。<br />
10. 有 效 顯 示 : 此 一 標 準 之 振 動 計 顯 示 機 構 之 規 格 。<br />
11. 時 定 數 : 指 數 平 均 特 性 的 回 路 時 定 時 。<br />
12. 脈 衝 信 號 : 形 的 振 幅 , 自 零 開 始 至 零 結 束 的 正 弦 波 斷 續 信<br />
號 , 正 弦 波 的 周 期 整 數 倍 數 的 休 止 時 間 往 返 及 單 發 信 號 。<br />
13. 波 高 率 : 信 號 的 瞬 間 值 的 最 大 值 與 實 效 值 之 比 值 。<br />
( 三 ) 振 動 位 準 計 為 了 便 於 使 用 , 其 構 造 應 不 受 溫 度 、 溼 度 、 風 、<br />
噪 音 、 電 氣 及 磁 力 影 響 。<br />
( 四 ) 拾 振 器 ( 加 速 規 ), 其 構 造 應 可 設 置 於 地 面 。<br />
( 五 ) 振 動 感 覺 ( 加 權 ) 修 正 電 路 : 振 動 位 準 計 應 具 備 垂 直 或 水 平<br />
振 動 、 或 兩 者 皆 有 的 振 動 感 覺 修 正 電 路 , 振 動 位 準 計 可 視 需<br />
要 具 備 量 測 振 動 加 速 度 位 準 ( 無 振 動 感 覺 或 未 經 加 權 ) 的 電<br />
路 。<br />
( 六 ) 指 示 儀 表 及 衰 減 器 : 指 示 儀 器 具 備 平 方 特 性 , 其 有 效 刻 度 範<br />
圍 在 15dB 以 上 , 每 1dB 為 一 刻 度 單 位 ; 指 示 儀 表 的 有 效 刻 度<br />
範 圍 未 滿 30dB 時 , 衰 減 器 規 定 以 每 10dB 為 位 準 間 隔 。<br />
( 七 ) 振 動 位 準 計 最 好 具 備 交 流 輸 出 端 子 , 可 使 用 交 流 電 。<br />
3-19
3.3.2 國 際 標 準 (ISO)<br />
國 際 標 準 組 織 (the International Organization for Standardization,<br />
ISO) 評 估 人 類 曝 露 在 全 身 振 動 的 議 題 上 所 制 定 的 標 準 ISO 2631 原 有<br />
PART 1、PART2、PART3 及 PART4 四 篇 , 後 陸 續 改 版 時 ,ISO2631-1:<br />
1997 即 取 代 了 ISO2631-1:1985 及 ISO2631-3:1985。 以 下 則 重 點 概<br />
述 現 行 的 三 篇 標 準 ISO2631-1:1997、 ISO2631-2:1989 及 ISO2631-4:<br />
2001, 分 別 為<br />
• 第 一 篇 一 般 規 範<br />
Part 1 General requirements<br />
• 第 二 篇 建 築 物 內 的 振 動 (1 Hz to 80 Hz)<br />
Part2 Vibration in buildings (1 Hz to 80 Hz)<br />
• 第 四 篇 固 定 導 軌 之 運 輸 系 統 上 乘 客 及 機 組 員 對 振 動 及 旋 ( 迴 ) 轉 感<br />
受 之 評 估 指 引<br />
Part4 Guidelines for the evaluation of the effects of vibration and<br />
rotational motion on passenger and crew comfort in fixed-guideway<br />
transport systems<br />
一 、 ISO 2631-1<br />
( 一 ) 適 用 範 圍 :<br />
此 篇 乃 定 義 測 量 週 期 性 、 隨 機 性 及 暫 時 性 全 身 振 動 的 方 法 , 指<br />
出 可 接 受 的 振 動 曝 曬 程 度 之 決 定 要 素 , 並 對 於 健 康 、 舒 適 感 、 知<br />
覺 感 及 暈 車 ( 船 ) 感 之 可 能 感 受 提 供 導 引 。 考 量 的 頻 率 範 圍 包 含 :<br />
1. 0.5Hz 至 80 Hz 對 健 康 、 舒 適 感 及 知 覺 感 。<br />
2. 0.1 Hz 至 0.5Hz 對 暈 車 ( 船 ) 感 。<br />
3-20
本 標 準 亦 適 用 於 量 測 計 算 從 支 撐 面 傳 導 至 全 身 之 振 動 , 如 站 立<br />
時 的 足 部 ; 坐 著 時 的 臀 、 背 及 足 ; 或 橫 躺 時 的 支 撐 面 。<br />
( 二 ) 符 號 及 下 標 定 義 :<br />
1. 符 號<br />
a:Vibration acceleration, 振 動 加 速 度 , 線 加 速 度 單 位 為 m<br />
/s 2 或 轉 動 加 速 度 的 單 位 為 rad( 弧 度 )/s 2 , 值 以 均 方 根<br />
rms 來 表 示 。<br />
H(p):Transfer function, 轉 換 函 數 , 為 假 想 角 頻 率 p( 複 頻 )<br />
之 函 數 。<br />
p=j2πf。 Imaginary angular frequency 假 想 角 頻 率 ;<br />
f: 角 頻 率 ;j=1,…..<br />
W:Frequency weighting 頻 率 權 重 。<br />
2. 下 標<br />
c、d、e、f、j、k: 不 同 的 頻 率 權 重 曲 線 , 以 計 算 健 康 、 舒<br />
適 感 、 知 覺 感 及 暈 車 ( 船 ) 感 之 影 響 ( 如 表 3-6 及 表 3-7)。<br />
w: 頻 率 權 重 的 加 速 度 值 。<br />
x、y、z: 振 動 的 方 向 , 如 旋 轉 振 動 , 則 註 記 在 旋 轉 軸 r 的<br />
下 標 ( 如 圖 3-6 所 示 )。<br />
v: 是 指 x、y、z 軸 加 速 度 的 向 量 總 合 。<br />
英 1<br />
表 3-6 頻 率 權 重 曲 線 之 應 用 指 引 - 主 要 權 重 [ ]<br />
頻 率 權 重 健 康 舒 適 感 知 覺 感 暈 車 ( 船 ) 感<br />
W k x 軸 , 坐 著 表 面 z 軸 , 坐 著 表 面<br />
z 軸 , 站 著<br />
z 軸 , 坐 著 表 面<br />
z 軸 , 站 著<br />
-<br />
直 立 靠 著 ( 頭 除 外 ) 直 立 靠 著 ( 頭 除 外 )<br />
x 軸 、y 軸 、z 軸 , 足<br />
部 ( 坐 著 )<br />
3-21
W d<br />
y 軸 , 坐 著 表 面<br />
z 軸 , 坐 著 表 面<br />
x 軸 , 坐 著 表 面<br />
y 軸 , 坐 著 表 面<br />
x 軸 、y 軸 , 站 著<br />
水 平 向 , 橫 躺 著<br />
y 軸 、z 軸 , 靠 背<br />
x 軸 , 坐 著 表 面<br />
y 軸 , 坐 著 表 面<br />
x 軸 、y 軸 , 站 著<br />
水 平 向 , 橫 躺 著<br />
W f - - - 垂 直<br />
-<br />
表 3-7 頻 率 權 重 曲 線 之 應 用 指 引 - 附 加 的 權 重 因 子 [<br />
英 1 ]<br />
頻 率 權 重 健 康 舒 適 感 知 覺 感 暈 車 ( 船 ) 感<br />
W c<br />
x 軸 , 靠 背 x 軸 , 靠 背 x 軸 , 靠 背 -<br />
W e<br />
- r x 軸 、r y 軸 、r z 軸 , 坐 r x 軸 、r y 軸 、r z 軸 , 坐<br />
-<br />
著 表 面<br />
著 表 面<br />
W j<br />
- 直 立 靠 著 ( 頭 部 ) 直 立 靠 著 ( 頭 部 ) -<br />
3-22
a) 坐 著 的 姿 勢 b) 站 著 的 姿 勢<br />
c) 躺 著 的 姿 勢<br />
圖 3-6 人 體 的 中 心 軸 (x、y、z 軸 )[<br />
英 1 ]<br />
3-23
( 三 ) 振 動 的 量 測 :<br />
1. 測 量 方 向<br />
以 振 動 進 入 身 體 之 那 一 點 為 測 量 中 心 軸 之 座 標 系 統<br />
(Basicentric coordinate system)( 如 圖 3-6 所 示 ), 如 無 法 與<br />
理 想 的 中 心 軸 精 確 對 齊 時 , 量 測 轉 換 器 的 感 應 軸 (sensitive<br />
axes of transducer) 可 以 距 離 理 想 軸 15° 偏 差 內 ; 中 心 軸 不 一<br />
定 垂 直 於 地 面 , 但 須 標 示 重 力 方 向 ; 量 測 轉 換 器 (transducer)<br />
必 須 置 於 正 交 線 上 ; 同 一 個 量 測 時 , 不 同 軸 上 的 轉 換 加 速 計<br />
(translational accelerometer) 應 儘 可 能 地 靠 近 。<br />
2. 測 量 位 置<br />
放 置 量 測 轉 換 器 的 位 置 應 可 以 顯 示 出 人 體 與 振 動 源 的<br />
交 界 面 , 雖 然 此 接 觸 面 不 一 定 淺 顯 易 見 。 此 篇 應 用 於 坐 著<br />
時 的 三 個 基 本 部 位 為 坐 的 支 撐 面 、 靠 背 及 足 部 , 坐 著 支 撐 面<br />
的 量 測 位 置 在 坐 骨 下 , 靠 背 的 量 測 位 置 在 身 體 主 支 撐 面 上 ,<br />
足 部 的 量 測 位 置 在 足 部 用 於 支 撐 的 面 上 ; 橫 躺 時 則 考 慮 骨<br />
盆 、 背 及 頭 ; 無 論 何 種 狀 況 , 量 測 的 位 置 皆 應 完 整 描 述 。<br />
( 註 : 無 法 直 接 測 量 時 , 可 以 測 量 車 輛 或 建 築 物 結 構 的 堅 固<br />
部 份 , 如 軸 心 或 重 心 位 置 , 再 計 算 成 人 體 的 反 應 值 ; 支 撐 面<br />
的 量 測 應 緊 鄰 接 觸 面 , 通 常 在 接 觸 面 中 心 10 公 分 以 內 )<br />
測 量 從 非 堅 固 表 面 或 有 彈 性 材 質 ( 如 座 墊 或 沙 發 ) 所 傳<br />
遞 的 振 動 時 , 在 接 觸 面 插 入 的 轉 換 器 必 須 適 當 地 固 定 且 不 能<br />
改 變 彈 性 質 料 的 壓 力 分 布 。<br />
( 註 : 測 量 座 椅 振 動 的 加 速 計 裝 置 方 式 另 詳 ISO10326-1)<br />
3-24
3. 訊 號 的 一 般 要 求<br />
振 動 轉 換 器 及 其 產 生 的 訊 號 在 訊 號 處 理 前 , 頻 率 反 應 範<br />
圍 必 須 適 用 於 本 篇 所 要 求 的 範 圍 。 訊 號 處 理 設 備 的 動 態 範 圍<br />
必 須 涵 蓋 最 高 及 最 低 的 訊 號 , 訊 號 雜 訊 比 (signal-to-noise<br />
ratio) 特 性 在 本 篇 所 要 求 的 範 圍 內 須 呈 線 性 關 係 。<br />
4. 量 測 歷 時 時 程<br />
量 測 時 間 應 足 夠 以 便 確 保 統 計 的 精 確 度 及 振 動 的 代 表<br />
性 , 歷 時 時 間 應 記 錄 。 包 含 有 不 同 特 性 的 各 種 時 程 振 動 曝 露<br />
時 , 需 要 各 別 分 析 不 同 時 程 的 量 測 。<br />
( 註 : 測 量 固 定 的 隨 機 訊 號 時 , 量 測 的 準 確 度 取 決 於 過 濾 器<br />
的 頻 寬 及 量 測 歷 時 時 程 , 舉 例 來 說 , 如 要 獲 得 一 個 誤 差 小 於<br />
3dB 之 90% 可 靠 度 時 , 對 低 限 頻 率 1Hz 者 至 少 需 時 108 秒 ,<br />
而 低 限 頻 率 0.5Hz 者 則 至 少 需 時 227 秒 之 1/3 八 度 音 階 分 析 )<br />
5. 振 動 狀 況 報 告<br />
報 告 應 包 含 頻 率 內 容 ( 即 振 動 頻 譜 )、 振 動 軸 、 時 間 性<br />
的 變 化 狀 況 及 其 他 影 響 感 受 的 因 素 ( 如 年 齡 、 性 別 、 身 材 ,<br />
以 及 經 驗 、 期 望 、 激 勵 、 動 機 , 身 體 姿 勢 、 駕 駛 或 乘 坐 等 活<br />
動 , 或 涉 及 錢 財 的 感 受 )。<br />
( 四 ) 振 動 的 計 算 方 式<br />
1. 加 權 均 方 根 加 速 度 的 基 本 計 算 式<br />
a<br />
w<br />
其 中<br />
⎡ 1 2<br />
⎤<br />
= ⎢ ∫ ( t)<br />
dt ⎥<br />
⎢⎣<br />
T<br />
a w<br />
⎥⎦<br />
1<br />
2<br />
3-25
(t) 為 加 權 加 速 度 , 以 m/s 2 或 rad/s 2 為 單 位<br />
aw<br />
T 為 歷 時 時 間 , 以 秒 為 單 位<br />
頻 率 權 重 曲 線 在 不 同 方 向 的 應 用 如 表 3-6 及 3-7 所 示 , 其 數<br />
值 列 於 表 3-8 及 3-9。<br />
2. crest 因 子 的 應 用 及 附 加 計 量<br />
crest 因 子 定 義 為 瞬 間 尖 峰 值 (instantaneous peak value)<br />
對 均 方 根 rms 的 比 值 , 如 crest 因 子 小 於 或 等 於 9 時 , 上 述<br />
的 基 本 計 算 式 即 已 足 夠 。 當 基 本 計 算 式 有 低 估 振 動 影 響 時<br />
( 即 crest 因 子 高 時 ), 應 採 用 進 行 中 的 均 方 根 (running rms)<br />
或 四 乘 冪 振 動 劑 量 (the forth power vibration dose)。<br />
3. 持 續 性 的 均 方 根 (running rms)<br />
此 計 算 式 是 應 用 在 短 時 間 內 偶 發 的 (occasional shock)<br />
震 盪 或 暫 態 性 的 振 動 (transient vibration), 振 幅 大 小 由 最 大<br />
暫 態 振 動 值 MTVV(maximum transient vibration value) 來<br />
表 示 。<br />
⎡<br />
⎢<br />
⎣<br />
MTVV = max a w<br />
⎛<br />
⎜<br />
⎝<br />
t<br />
0<br />
⎞⎤<br />
⎟<br />
⎠⎥<br />
⎦<br />
a w (t 0 ) 為 時 間 t 0 之 加 權 加 速 度 , 定 義 如 下 :<br />
a<br />
w<br />
其 中<br />
t<br />
( )<br />
0<br />
t [ a () t ]<br />
0<br />
⎧1<br />
= ⎨ ∫t ⎩ τ<br />
0 −<br />
τ<br />
w<br />
2<br />
dt<br />
⎫<br />
⎬<br />
⎭<br />
1<br />
2<br />
a w (t) 為 暫 態 頻 率 加 權 加 速 度<br />
τ 為 平 均 值 的 累 積 時 間<br />
t 為 時 間 ( 積 分 變 數 )<br />
t 0 觀 測 時 間 ( 暫 態 時 間 )<br />
3-26
用 ISO8041 所 定 義 之 指 數 積 分 公 式 亦 可 近 似 此 線 性 積 分 公<br />
式 , 其 公 式 如 下 :<br />
a<br />
w<br />
t<br />
( )<br />
0<br />
t [ a () t ]<br />
0<br />
⎧ 1<br />
= ⎨<br />
⎩τ<br />
∫ −∞<br />
w<br />
2<br />
⎡ t − t<br />
exp<br />
⎢<br />
⎣ τ<br />
0<br />
⎤<br />
⎥<br />
⎦<br />
dt<br />
⎫<br />
⎬<br />
⎭<br />
1<br />
2<br />
短 時 程 內 , 其 誤 差 很 小 , 但 長 時 程 時 , 有 時 誤 差 可 能 超 過<br />
30%。<br />
建 議 以 τ=1 秒 之 積 分 時 間 常 數 來 測 量 MTVV, 而 聲 音 位 準<br />
儀 (sound level meter) 之 積 分 常 數 使 用 ”slow”。<br />
4. 四 乘 冪 振 動 劑 量 (The forth power)<br />
此 計 算 式 應 用 於 尖 峰 值 時 , 較 使 用 二 乘 冪 之 基 本 計 算 式<br />
靈 敏 , 四 乘 冪 振 動 劑 量 VDV(vibration dose value) 單 位 為<br />
m/s 1.75 或 rad/s 1.75 , 定 義 如 下 :<br />
VDV<br />
其 中<br />
T<br />
⎧<br />
4<br />
= ⎨∫ [ a<br />
w<br />
() t ] dt<br />
⎩ 0<br />
a w (t) 為 瞬 間 頻 率 加 權 加 速 度 (instantaneous<br />
⎫<br />
⎬<br />
⎭<br />
1<br />
4<br />
frequency-weighted acceleration)<br />
T 為 量 測 歷 時 時 程<br />
當 振 動 曝 露 包 含 二 段 以 上 的 時 程 i 時 , 則 累 計 值 可 以 計 算<br />
如 下 :<br />
VDV<br />
total<br />
⎛<br />
= ⎜ ∑<br />
⎝ i<br />
VDV<br />
i<br />
4 ⎟<br />
⎠<br />
⎞<br />
1<br />
4<br />
3-27
5. 附 加 計 算 式 與 基 本 計 算 式 之 比 值 應 用<br />
當 附 加 計 算 式 與 基 本 計 算 式 比 值 超 過 下 列 經 驗 建 議 值<br />
時 , 使 用 附 加 計 算 式 對 於 評 估 振 動 就 很 重 要 。 如 使 用 附 加 計<br />
算 式 , 基 本 計 算 式 亦 須 一 併 報 告 。<br />
MTVV<br />
a W<br />
=<br />
1 .5<br />
VDV<br />
a T<br />
W<br />
=<br />
1 / 4<br />
1 .75<br />
6. 頻 率 加 權<br />
對 應 健 康 、 舒 適 感 及 知 覺 感 的 二 種 頻 率 加 權 原 則 表 列 於<br />
表 3-6:<br />
Wk 直 立 靠 著 的 z 方 向 ( 頭 除 外 )<br />
Wd 橫 躺 著 的 x、y 方 向<br />
對 應 暈 車 ( 船 ) 感 的 一 個 頻 率 加 權 原 則 W f 表 列 於 表 3-6, 另<br />
附 加 頻 率 加 權 則 表 列 於 表 3-7, 如<br />
靠 背 的 量 測 (Wc)<br />
旋 ( 迴 ) 轉 振 動 的 量 測 (We)<br />
橫 躺 者 頭 下 的 量 測 (Wj)<br />
表 3-8 及 3-9 為 基 本 權 重 及 附 加 頻 率 權 重 值 , 其 對 應 之 頻 率<br />
權 重 曲 線 詳 圖 3-7 及 3-8。<br />
3-28
頻 帶 編 號<br />
x<br />
-17<br />
-16<br />
-15<br />
-14<br />
-13<br />
-12<br />
-11<br />
-10<br />
-9<br />
-8<br />
-7<br />
-6<br />
-5<br />
-4<br />
-3<br />
-2<br />
-1<br />
0<br />
1<br />
2<br />
3<br />
4<br />
5<br />
6<br />
7<br />
8<br />
9<br />
10<br />
11<br />
12<br />
13<br />
14<br />
15<br />
16<br />
17<br />
18<br />
19<br />
20<br />
21<br />
22<br />
23<br />
24<br />
25<br />
26<br />
頻 率<br />
f<br />
Hz<br />
0.02<br />
0.025<br />
0.0315<br />
0.04<br />
0.05<br />
0.063<br />
0.08<br />
0.1<br />
0.125<br />
0.16<br />
0.2<br />
0.25<br />
0.315<br />
0.4<br />
0.5<br />
0.63<br />
0.8<br />
1<br />
1.25<br />
1.6<br />
2<br />
2.5<br />
3.15<br />
4<br />
5<br />
6.3<br />
8<br />
10<br />
12.5<br />
16<br />
20<br />
25<br />
31.5<br />
40<br />
50<br />
63<br />
80<br />
100<br />
125<br />
160<br />
200<br />
250<br />
315<br />
400<br />
英 1<br />
表 3-8 1/3 八 度 音 階 主 要 頻 率 加 權 [ ]<br />
W k W d W f<br />
因 子 ×<br />
1000<br />
31.2<br />
48.6<br />
79.0<br />
121<br />
182<br />
263<br />
352<br />
418<br />
459<br />
477<br />
482<br />
484<br />
494<br />
531<br />
631<br />
804<br />
967<br />
1039<br />
1054<br />
1036<br />
988<br />
902<br />
768<br />
636<br />
513<br />
405<br />
314<br />
246<br />
186<br />
132<br />
88.7<br />
54.0<br />
28.5<br />
15.2<br />
7.90<br />
3.98<br />
1.95<br />
dB 因 子 ×<br />
1000<br />
-30.11<br />
-26.26<br />
-22.05<br />
-18.33<br />
-14.81<br />
-11.60<br />
-9.07<br />
-7.57<br />
-6.77<br />
-6.43<br />
-6.33<br />
-6.29<br />
-6.12<br />
-5.49<br />
-4.01<br />
-1.90<br />
-0.29<br />
0.33<br />
0.46<br />
0.31<br />
-0.10<br />
-0.89<br />
-2.28<br />
-3.93<br />
-5.80<br />
-7.86<br />
-10.05<br />
-12.19<br />
-14.61<br />
-17.56<br />
-21.04<br />
-25.35<br />
-30.91<br />
-36.38<br />
-42.04<br />
-48.00<br />
-54.20<br />
62.4<br />
97.3<br />
158<br />
243<br />
365<br />
530<br />
713<br />
853<br />
944<br />
992<br />
1011<br />
1008<br />
968<br />
890<br />
776<br />
642<br />
512<br />
409<br />
323<br />
253<br />
212<br />
161<br />
125<br />
100<br />
80.0<br />
63.2<br />
49.4<br />
38.8<br />
29.5<br />
21.1<br />
14.1<br />
8.63<br />
4.55<br />
2.43<br />
1.26<br />
0.64<br />
0.31<br />
dB 因 子 ×<br />
1000<br />
24.2<br />
37.7<br />
59.7<br />
97.1<br />
157<br />
567<br />
461<br />
695<br />
895<br />
1006<br />
992<br />
854<br />
619<br />
384<br />
224<br />
116<br />
53.0<br />
23.5<br />
9.98<br />
3.77<br />
1.55<br />
0.64<br />
0.25<br />
0.097<br />
-24.09<br />
-20.24<br />
-16.01<br />
-12.28<br />
-8.75<br />
-5.52<br />
.-2.94<br />
-1.38-<br />
-0.50<br />
-0.07<br />
0.10<br />
0.07<br />
-0.28<br />
-1.01<br />
-2.20<br />
-3.85<br />
-5.82<br />
-7.76<br />
-9.81<br />
-11.93<br />
-13.91<br />
-15.87<br />
-18.03<br />
-19.99<br />
-21.94<br />
-23.98<br />
-26.13<br />
-28.22<br />
-30.60<br />
-33.53<br />
-36.99<br />
-41.28<br />
-46.84<br />
-52.30<br />
-57.97<br />
-63.92<br />
-70.12<br />
dB<br />
-32.33<br />
-28.48<br />
-24.47<br />
-20.25<br />
-16.10<br />
-11.49<br />
-6.73<br />
-3.16<br />
-0.96<br />
0.05<br />
-0.07<br />
-1.37<br />
-4.17<br />
-8.31<br />
-13.00<br />
-18.69<br />
-25.51<br />
-32.57<br />
-40.02<br />
-48.47<br />
-56.19<br />
-63.93<br />
-71.96<br />
-80.26<br />
3-29
頻 帶 編 號<br />
x<br />
-10<br />
-9<br />
-8<br />
-7<br />
-6<br />
-5<br />
-4<br />
-3<br />
-2<br />
-1<br />
0<br />
1<br />
2<br />
3<br />
4<br />
5<br />
6<br />
7<br />
8<br />
9<br />
10<br />
11<br />
12<br />
13<br />
14<br />
15<br />
16<br />
17<br />
18<br />
19<br />
20<br />
21<br />
22<br />
23<br />
24<br />
25<br />
26<br />
頻 率<br />
f<br />
Hz<br />
0.1<br />
0.125<br />
0.16<br />
0.2<br />
0.25<br />
0.315<br />
0.4<br />
0.5<br />
0.63<br />
0.8<br />
1<br />
1.25<br />
1.6<br />
2<br />
2.5<br />
3.15<br />
4<br />
5<br />
6.3<br />
8<br />
10<br />
12.5<br />
16<br />
20<br />
25<br />
31.5<br />
40<br />
50<br />
63<br />
80<br />
100<br />
125<br />
160<br />
200<br />
250<br />
315<br />
400<br />
英<br />
表 3-9 1/3 八 度 音 階 附 加 頻 率 加 權 [ 1 ]<br />
Wc W e W j<br />
因 子 × dB 因 子 × dB 因 子 ×<br />
1000<br />
1000<br />
1000<br />
62.4 -24.11 62.5 -24.08 31.0<br />
97.2 -20.25 97.5 -20.22 48.3<br />
158 -16.03 159 -15.98 78.5<br />
243 -12.30 245 -12.23 120<br />
364 -8.78 368 -8.67 181<br />
527 -5.56 536 -5.41 262<br />
708 -3.01 723 -2.81 351<br />
843 -1.48 862 -1.29 417<br />
929 -0.64 939 -0.55 458<br />
972 -0.24 941 -0.53 478<br />
991 -0.08 880 -1.11 484<br />
1000 0.00 772 -2.25 485<br />
1007 0.06 632 -3.99 483<br />
1012 0.10 512 -5.82 482<br />
1017 0.15 409 -7.77 489<br />
1022 0.19 323 -9.81 524<br />
1024 0.20 253 -11.93 628<br />
1013 0.11 202 -13.91 793<br />
974 -0.23 160 -15.94 946<br />
891 -1.00 125 -18.03 1017<br />
776 -2.20 100 -19.98 1030<br />
647 -3.79 80.1 -21.93 1026<br />
512 -5.82 62.5 -24.08 1018<br />
409 -7.77 50.0 -26.02 1012<br />
325 -9.76 39.9 -27.97 1007<br />
256 -11.84 31.6 -30.01 1001<br />
199 -14.02 24.7 -32.15 991<br />
156 -16.13 19.4 -34.24 972<br />
118 -18.53 14.8 -36.62 931<br />
84.4 -21.47 10.5 -39.55 843<br />
56.7 -24.94 7.07 -43.01 708<br />
34.5 -29.24 4.31 -47.31 539<br />
18.2 -34.80 2.27 -52.86 364<br />
9.71 -40.26 1.21 -58.33 243<br />
5.06 -45.92 0.63 -63.99 158<br />
2.55 -51.88 0.32 -69.94 100<br />
1.25 -58.08 0.16 -76.14 62.4<br />
dB<br />
-30.18<br />
-26.32<br />
-22.11<br />
-18.38<br />
-14.86<br />
-11.65<br />
-9.10<br />
-7.6<br />
-6.78<br />
-6.42<br />
-6.30<br />
-6.28<br />
-6.32<br />
-6.34<br />
-6.22<br />
-5.62<br />
-4.04<br />
-2.01<br />
-0.48<br />
0.15<br />
0.26<br />
0.22<br />
0.16<br />
0.10<br />
0.06<br />
0.00<br />
-0.08<br />
-0.24<br />
-0.62<br />
-1.48<br />
-3.01<br />
-5.36<br />
-8.78<br />
-12.30<br />
-16.03<br />
-19.98<br />
-24.10<br />
3-30
英 1<br />
圖 3-7 基 本 頻 率 權 重 曲 線 [ ]<br />
圖 3-8 附 加 頻 率 權 重 曲 線 [<br />
英 1 ]<br />
3-31
7. 頻 率 加 權 頻 譜<br />
轉 換 1/3 八 度 音 階 數 值 時 , 應 使 用 表 3-8 及 3-9 之 頻 率<br />
權 重 , 全 部 的 加 權 加 速 度 可 以 計 算 如 下 :<br />
a<br />
w<br />
其 中<br />
⎡<br />
= ⎢∑<br />
⎣ i<br />
( )<br />
W i<br />
a i<br />
2<br />
⎥ ⎦<br />
⎤<br />
1/ 2<br />
a w 為 頻 率 加 權 加 速 度<br />
W i 為 表 3-8 及 3-9 中 第 i 的 1/3 八 度 音 階 頻 帶 之 權 重<br />
a i 為 第 i 的 1/3 八 度 音 階 頻 帶 之 rms 加 速 度<br />
8. 多 種 方 向 振 動 值 之 合 成<br />
振 動 總 值 a v 建 議 應 用 在 舒 適 感 上 , 如 無 顯 著 的 振 動 軸<br />
時 , 亦 可 應 用 在 評 估 健 康 及 安 全 性 上 。<br />
v<br />
1<br />
2 2 2 2 2 2<br />
( k a + k a k a ) 2<br />
a =<br />
+<br />
x<br />
wx<br />
y<br />
wy<br />
z<br />
wz<br />
其 中<br />
a wx 、a wy 、a wz 分 別 為 正 交 座 標 系 統 x、y、z 軸 上 的 加 權<br />
加 速 度 ;<br />
k x 、k y 、k z 為 乘 數 , 取 決 於 選 擇 的 頻 率 及 應 用 , 摘 要 如 下<br />
表 。<br />
3-32
英 1<br />
表 3-10 健 康 、 舒 適 感 、 知 覺 感 及 暈 車 ( 船 ) 感 之 頻 率 加 權 [ ]<br />
健 康 舒 適 度 感 知 暈 車 ( 船 )<br />
頻 率 0.5Hz 至 80 Hz 0.5Hz 至 80 Hz 0.5Hz 至 80 Hz 0.1 至 0.5Hz<br />
範 圍<br />
1<br />
1<br />
振 動 計<br />
4 2<br />
4 2<br />
⎡∑<br />
a T ⎤<br />
⎡ a T ⎤<br />
-<br />
wi i<br />
∑ wi i<br />
算 式 a = or<br />
we ⎢ ⎥ a = or<br />
we ⎢ ⎥<br />
⎣ ∑TI<br />
⎦<br />
⎣ ∑T<br />
MSDV = { ()<br />
I ⎦<br />
∫<br />
a t<br />
Z 0 w<br />
∑ a<br />
∑<br />
1<br />
4<br />
4<br />
⎡ T ⎤<br />
wi i<br />
a = ⎢ ⎥<br />
we<br />
⎢ TI<br />
⎥<br />
⎣ ⎦<br />
K 值 x 軸 :Wd k=1.4<br />
y 軸 :Wd k=1.4<br />
z 軸 :Wk k=1<br />
靠 背 x 軸 :W c ,k=0.8<br />
a<br />
we<br />
4<br />
⎡∑<br />
a T<br />
wi i<br />
= ⎢<br />
⎣ ∑TI<br />
1<br />
4<br />
⎤<br />
⎥<br />
⎦<br />
坐 著 的 人 :<br />
x 軸 ( 支 撐 座 位 表 面 ):<br />
Wd k=1<br />
y 軸 ( 支 撐 座 位 表 面 ):<br />
Wd k=1<br />
z 軸 ( 支 撐 座 位 表 面 ):<br />
Wk k=1<br />
在 支 撐 座 位 表 面 的 rx 軸 :<br />
We k=0.63m/rad<br />
在 支 撐 座 位 表 面 的 ry 軸 :<br />
We k=0.4m/rad<br />
在 支 撐 座 位 表 面 的 rz 軸 :<br />
We k=0.2m/rad<br />
背 部 的 x 軸 :Wc k=0.8<br />
背 部 的 y 軸 :Wd k=0.5<br />
背 部 的 z 軸 :Wd k=0.4<br />
腳 部 的 x 軸 :Wk k=0.25<br />
腳 部 的 y 軸 :Wk k=0.25<br />
腳 部 的 z 軸 :Wk k=0.4<br />
站 著 的 人 :<br />
x 軸 ( 地 板 振 動 ):Wd k=1<br />
y 軸 ( 地 板 振 動 ):Wd k=1<br />
z 軸 ( 地 板 振 動 ):Wk k=1<br />
平 躺 的 人 :<br />
水 平 軸 :Wd k=1<br />
垂 直 軸 :Wk k=1<br />
備 註 小 於 0.315m/s 2<br />
- 不 會 有 不 舒 適 感 覺<br />
0.315m/s 2<br />
至 0.63m/s 2<br />
- 一 點 點 不 舒 適 感 覺<br />
0.5m/s 2<br />
至 1m/s 2<br />
- 有 些 微 不 舒 適 感 覺<br />
0.8m/s 2<br />
至 1.6m/s 2<br />
- 有 不 舒 適 感 覺<br />
1.25m/s 2<br />
至 2.5m/s 2<br />
- 有 很 不 舒 適 感 覺<br />
大 於 2.5m/s 2<br />
- 有 非 常 不 舒 適 感 覺<br />
坐 著 的 人 :<br />
支 撐 座 位 表 面 x<br />
軸 、y 軸 、z 軸 :<br />
k=1<br />
站 著 的 人 :<br />
地 板 下 x 軸 、y<br />
軸 、z 軸 :k=1<br />
平 躺 的 人 :<br />
支 撐 表 面 x 軸 、y<br />
軸 、z 軸 ( 頭 部 ):<br />
k=1<br />
Z 軸<br />
Wf<br />
MSDV<br />
Z<br />
=<br />
[ ]<br />
a<br />
T<br />
w 0<br />
中 間 值 :0.015 百 分 之 70 的 暈 車 感 會 持<br />
m/s 2<br />
續 20 分 鐘 至 6 個 小 時<br />
分 布 範 圍 :<br />
0.01m/s 2 至 0.02<br />
m/s 2<br />
1<br />
2<br />
2<br />
dt<br />
3-33
( 五 ) 頻 率 加 權 的 數 學 定 義 :<br />
轉 換 函 數 (Transfer function) 參 數 定 義 如 表 3-11 及 表 3-12。<br />
表 3-11 主 要 頻 率 加 權 中 傳 導 方 程 式 之 參 數 [<br />
英 1 ]<br />
加 權 頻 帶 限 制 a-v transition Upward step<br />
f 1<br />
f 2<br />
f 3<br />
f 4<br />
Q 4 f 5<br />
Q 5 f 6<br />
Q 6<br />
Hz<br />
Hz<br />
Hz<br />
Hz<br />
Hz<br />
Hz<br />
W k 0.4 100 12.5 12.5 0.63 2.37 0.91 3.35 0.91<br />
W d 0.4 100 2.0 2.0 0.63 ∞ - ∞ -<br />
W f 0.08 0.63 ∞ 0.25 0.86 0.0625 0.80 0.1 0.80<br />
表 3-12 附 加 加 權 中 傳 導 方 程 式 之 參 數 [<br />
英 1 ]<br />
加 權 頻 帶 限 制 a-v transition Upward step<br />
f 1<br />
f 2<br />
f 3<br />
f 4<br />
Q 4 f 5<br />
Q 5 f 6<br />
Q 6<br />
Hz<br />
Hz<br />
Hz<br />
Hz<br />
Hz<br />
Hz<br />
W c 0.4 100 8.0 8.0 0.63 ∞ - ∞ -<br />
W e 0.4 100 1.0 1.0 0.63 ∞ - ∞ -<br />
W j 0.4 100 ∞ ∞ - 3.75 0.91 5.32 0.91<br />
1. high pass- 轉 換 函 數 (Transfer function)<br />
( p)<br />
1<br />
4<br />
H h<br />
==<br />
=<br />
2<br />
1+<br />
2w<br />
/ p + ( w / p)<br />
1 1<br />
4<br />
f +<br />
其 中<br />
w 1 =2π f 1<br />
f 1 =corner frequency( 漸 近 線 的 交 叉 點 )<br />
f<br />
f<br />
1<br />
4<br />
3-34
2. low pass- 轉 換 函 數<br />
( p )<br />
==<br />
1<br />
2<br />
H l 2<br />
4<br />
1 + 2 p / w + ( p / w ) f<br />
2 2<br />
+<br />
=<br />
f<br />
4<br />
f<br />
2<br />
4<br />
其 中<br />
w 2 =2π f 2<br />
f 2 =corner frequency<br />
3. Acceleration-velocity transition-<br />
1 +<br />
p / w<br />
2 2<br />
4 2<br />
H 3<br />
3<br />
4 4<br />
( p ) ==<br />
=<br />
t<br />
1 + p /<br />
+<br />
4 4<br />
4<br />
2<br />
4<br />
4<br />
4<br />
f<br />
+<br />
f<br />
2<br />
4<br />
4 2 2 2<br />
2 4 2<br />
( Q w ) + ( p / w ) f f Q + f f ( 1 − 2Q<br />
) f Q<br />
f<br />
Q<br />
4<br />
4<br />
其 中<br />
w 3 =2π f 3<br />
w 4 =2π f 4<br />
4. Upward step<br />
( Q5w5<br />
) + ( p / w5<br />
)<br />
( Q w ) + ( p / w )<br />
2 4 2<br />
( 1 − 2Q5<br />
) + f<br />
5<br />
Q5<br />
2 4 2<br />
( 1 − 2Q<br />
) f Q<br />
2<br />
2<br />
4 2 2 2<br />
H 1 + p /<br />
⎛ w ⎞<br />
5<br />
Q f Q<br />
6<br />
5<br />
+ f f<br />
5<br />
( p ) ==<br />
s 2<br />
4 2 2 2<br />
1 p /<br />
⎜<br />
w<br />
⎟ =<br />
+<br />
6 6<br />
6 6<br />
Q5<br />
f Q6<br />
+ f f +<br />
6<br />
6<br />
其 中<br />
w 5 =2π f 5<br />
w 6 =2π f 6<br />
⎝<br />
⎠<br />
6<br />
6<br />
5. 總 加 權 方 程 式 -<br />
H ( p) = H ( p) H ( p) H ( p) H ( p)<br />
h<br />
l<br />
t<br />
s<br />
其 中<br />
H h (p)、H l (p) 為 限 制 頻 帶 之 轉 換 函 數<br />
H t (p)、H s (p) 為 特 定 應 用 之 實 際 加 權 轉 換 函 數<br />
3-35
二 、 ISO 2631-2<br />
此 篇 除 了 提 供 人 類 對 建 築 物 振 動 感 應 之 應 用 指 引 外 , 亦 期 能 統 一<br />
此 資 料 之 蒐 集 。<br />
( 一 ) 應 用 範 圍<br />
持 續 性 的 振 動 (continuous vibration) 及 間 歇 性 的 振 動<br />
(Intermittent vibration), 並 考 量 建 築 物 的 使 用 時 段 及 使 用 空 間 等<br />
因 素 如 表 3-13 所 示 。<br />
( 二 ) 建 築 物 振 動 的 特 性<br />
1. 振 動 方 向<br />
人 們 在 建 築 物 內 活 動 , 或 站 或 坐 或 臥 或 三 者 混 合 都 有 可 能 ,<br />
建 築 物 的 垂 直 振 動 進 入 人 體 的 方 向 , 同 ISO2631-1 所 示 有<br />
x、y、z 軸 向 。<br />
2. 暫 態 與 間 歇 性 振 動<br />
暫 態 振 動 與 間 歇 性 振 動 是 很 難 界 定 的 , 而 ISO2631 所 言 的 暫<br />
態 振 動 是 指 迅 速 達 到 尖 峰 , 隨 後 緩 緩 衰 減 , 可 能 包 含 幾 個 振<br />
動 循 環 周 期 , 歷 時 很 短 ( 少 於 2 秒 ); 而 間 歇 性 振 動 是 指 一<br />
連 串 的 振 動 意 外 , 可 分 離 出 小 振 幅 的 許 多 間 隔 (interval),<br />
可 能 源 自 脈 衝 式 振 動 源 , 如 打 樁 機 、 車 床 、 破 碎 機 , 或 源 自<br />
間 歇 性 地 使 用 振 動 源 。 一 個 事 件 可 能 包 含 一 個 主 要 的 脈 衝 式<br />
振 動 或 一 群 可 以 個 別 分 離 的 暫 態 性 振 動 ( 這 一 群 振 動 持 續 時<br />
間 不 超 過 一 分 鐘 )。<br />
3-36
( 三 ) 振 動 的 量 測<br />
評 估 建 築 物 振 動 的 方 式 , 如 果 可 能 , 應 測 量 其 加 速 度 , 雖 然 有<br />
些 狀 況 會 測 量 其 速 度 或 位 移 。 評 估 持 續 性 振 動 之 rms 加 權 加 速 度<br />
方 法 同 ISO2631-1。 最 新 研 究 結 果 , 建 築 物 振 動 大 小 對 應 於 人 類 反<br />
應 則 呈 現 於 表 3-13 中 。<br />
地 方<br />
表 3-13 建 築 物 振 動 對 應 於 人 類 反 應 之 加 乘 因 子 [<br />
英 2 ]<br />
【 此 加 乘 因 子 應 用 在 圖 3-9a、3-10a、3-11a 之 基 礎 曲 線<br />
敏 感 地 區 【 如 醫 院 、 戲<br />
( 劇 ) 院 、 精 密 實 驗 室 】<br />
住 宅 區<br />
辦 公 室<br />
工 作 場 所<br />
[Workshop 9) ]<br />
說 明 :<br />
1) 】<br />
時 段 持 續 性 或 間 歇 性 一 天 發 生 多 次 的<br />
2)<br />
振 動 暫 態 振 動<br />
日 1<br />
2), 3)<br />
1<br />
夜<br />
日 2 至 4 4) 4), 5), 6), 7)<br />
30 至 90<br />
夜 1.4 1.4 至 20<br />
日<br />
夜 4 8) 60 至 128 8)<br />
日<br />
夜 8 8), 10) 8), 10)<br />
90 至 128<br />
1) 上 表 所 列 之 振 動 大 小 比 民 眾 可 能 反 應 程 度 低 ( 不 考 慮 振 動 牆 面 產 生 的 任<br />
何 聽 覺 的 噪 音 )。<br />
2) 亦 包 含 由 重 覆 性 震 盪 (repetitive shock) 所 產 生 的 似 靜 態<br />
(quasi-stationary) 振 動 。 此 震 盪 (shock) 定 義 ISO2041:1975, 有<br />
時 亦 歸 類 於 暫 態 (transient) 或 脈 衝 式 (impulsive) 振 動 。<br />
3) 在 醫 院 等 敏 感 區 之 暫 態 (transient) 振 動 大 小 係 指 手 術 或 關 鍵 工 作 進 行<br />
中 的 時 段 , 其 他 時 段 則 以 住 宅 區 ( 須 雙 方 同 意 ) 視 之 。<br />
4) 在 住 宅 區 內 , 對 振 動 的 容 忍 度 差 異 很 大 , 依 其 社 會 、 文 化 、 心 理 等 因 素<br />
而 定 。<br />
5) 一 天 內 事 件 次 數 及 大 小 之 間 的 代 換 尚 未 適 當 建 立 , 當 一 天 超 過 三 次 或 以<br />
上 事 件 時 , 可 以 用 下 列 關 係 式 :<br />
Fn = 1.7 N -0.5 , 其 中 N 為 一 天 發 生 的 次 數 。<br />
當 數 值 低 於 使 用 持 續 性 振 動 加 乘 因 子 所 得 的 值 時 , 此 代 換 關 係 式 不 適<br />
用 ; 事 件 大 小 範 圍 小 ( 最 大 值 的 半 值 範 圍 內 ), 使 用 算 術 平 均 數 , 否 則<br />
3-37
只 考 慮 最 大 值 。<br />
6) 對 歷 時 超 過 1 秒 的 離 散 (discrete) 事 件 , 加 乘 因 子 可 以 再 乘 以 歷 時 因<br />
子 Fd:<br />
Fd = T -1.22 , 水 泥 地 板 及 T 在 1 至 20 之 間<br />
Fd = T -0.32 , 木 質 地 板 及 T 在 1 至 60 之 間<br />
其 中 ,T 為 事 件 歷 時 , 單 位 : 秒 , 可 自 整 個 運 動 時 間 歷 程 的 10%(-20dB)<br />
開 始 評 估 。<br />
7) 在 硬 質 岩 層 開 鑿 時 , 地 層 下 擾 動 會 造 成 高 頻 振 動 , 有 些 國 家 使 用 之 加 乘<br />
因 子 會 高 達 至 128 才 能 使 住 宅 區 居 民 滿 意 。<br />
8) 在 辦 公 室 及 工 作 場 所 區 域 之 暫 態 (transient) 振 動 大 小 不 應 該 不 考 慮 干<br />
擾 工 作 活 動 的 可 能 性 而 加 大 。<br />
9) 針 對 特 定 作 業 流 程 ( 如 落 錘 鍛 造 、 碎 石 機 會 振 動 工 作 地 區 ) 之 工 作 場 所 ,<br />
則 不 在 此 討 論 , 而 定 義 在 ISO2631-1。<br />
10) 對 持 續 性 (continuous) 或 間 歇 性 (intermittent) 振 動 及 重 覆 的 暫 態<br />
(transient) 振 動 建 議 值 加 倍 , 可 能 反 而 會 造 成 反 對 意 見 ; 如 果 乘 以 四<br />
倍 的 話 ( 查 閱 反 應 曲 線 ), 反 對 意 見 可 能 更 大 。<br />
( 四 ) 基 礎 曲 線<br />
此 基 礎 曲 線 以 加 速 度 代 表 大 小 值 示 於 圖 3-9a 至 3-11a, 而 以<br />
速 度 代 表 大 小 值 則 示 於 圖 3-9b 至 3-11b, 其 各 別 數 值 列 於 表<br />
3-14。 而 表 3-14 所 列 之 加 乘 因 子 所 對 應 之 綜 合 方 向 曲 線 , 則 詳 圖<br />
3-12a、3-12b 及 3-12c。<br />
3-38
英 2<br />
表 3-14 建 築 物 振 動 1/3 八 度 音 階 之 基 礎 曲 線 值 [ ]<br />
頻 率<br />
( 中 心 頻 率 )<br />
Hz<br />
1<br />
1.25<br />
1.6<br />
2<br />
2.5<br />
3.15<br />
4<br />
5<br />
6.3<br />
8<br />
10<br />
12.5<br />
16<br />
20<br />
25<br />
31.5<br />
40<br />
50<br />
63<br />
80<br />
加 速 度 (rms)m/s 2<br />
速 度 (rms)m/s<br />
圖 3-9a 圖 3-10a 圖 3-11a 圖 3-9b 圖 3-10b 圖 3-11b<br />
1 x 10 -2 3.6 x 10 -3 3.6 x 10 -3 1.59 x 10 -3 5.73 x 10 -4 5.73 x 10 -4<br />
5 x 10 -2 1.44 x 10 -1 5 x 10 -2 9.95 x 10 -5 2.87 x 10 -4 9.95 x 10 -5<br />
8.9 x 10 -3 3.6 x 10 -3 3.6 x 10 -3 1.13 x 10 -3 4.58 x 10 -4 4.58 x 10 -4<br />
8 x 10 -3 3.6 x 10 -3 3.6 x 10 -3 7.96 x 10 -4 3.58 x 10 -4 3.58 x 10 -4<br />
7 x 10 -3 3.6 x 10 -3 3.6 x 10 -3 5.57 x 10 -4 2.87 x 10 -4 2.87 x 10 -4<br />
6.3 x 10 -3 4.51 x 10 -3 3.72 x 10 -3 4.01 x 10 -4 2.87 x 10 -4 2.37 x 10 -4<br />
5.7 x 10 -3 5.68 x 10 -3 3.87 x 10 -3 2.88 x 10 -4 2.87 x 10 -4 1.95 x 10 -4<br />
5 x 10 -3 7.21 x 10 -3 4.07 x 10 -3 1.99 x 10 -4 2.87 x 10 -4 1.62 x 10 -4<br />
5 x 10 -3 9.02 x 10 -3 4.3 x 10 -3 1.59 x 10 -4 2.87 x 10 -4 1.36 x 10 -4<br />
5 x 10 -3 1.14 x 10 -2 4.6 x 10 -3 1.26 x 10 -4 2.87 x 10 -4 1.16 x 10 -4<br />
5 x 10 -3 1.44 x 10 -2 5 x 10 -3 9.95 x 10 -5 2.87 x 10 -4 9.95 x 10 -5<br />
6.3 x 10 -3 1.8 x 10 -2 6.3 x 10 -3 9.95 x 10 -5 2.87 x 10 -4 9.95 x 10 -5<br />
7.81 x 10 -3 2.25 x 10 -2 7.8 x 10 -3 9.95 x 10 -5 2.87 x 10 -4 9.95 x 10 -5<br />
1 x 10 -2 2.89 x 10 -2 1 x 10 -2 9.95 x 10 -5 2.87 x 10 -4 9.95 x 10 -5<br />
1.25 x 10 -2 3.61 x 10 -2 1.25 x 10 -2 9.95 x 10 -5 2.87 x 10 -4 9.95 x 10 -5<br />
1.56 x 10 -2 4.51 x 10 -2 1.56 x 10 -2 9.95 x 10 -5 2.87 x 10 -4 9.95 x 10 -5<br />
1.97 x 10 -2 5.68 x 10 -2 1.97 x 10 -2 9.95 x 10 -5 2.87 x 10 -4 9.95 x 10 -5<br />
2.5 x 10 -2 7.21 x 10 -2 2.5 x 10 -2 9.95 x 10 -5 2.87 x 10 -4 9.95 x 10 -5<br />
3.13 x 10 -2 9.02 x 10 -2 3.13 x 10 -2 9.95 x 10 -5 2.87 x 10 -4 9.95 x 10 -5<br />
3.94 x 10 -2 1.14 x 10 -1 3.94 x 10 -2 9.95 x 10 -5 2.87 x 10 -4 9.95 x 10 -5<br />
3-39
英 2<br />
圖 3-9a 建 築 物 振 動 z 軸 基 礎 曲 線 - 加 速 度 [ ]<br />
3-40
圖 3-9b 建 築 物 振 動 z 軸 之 基 礎 曲 線 - 速 度 [<br />
英 2 ]<br />
英 2<br />
圖 3-10a 建 築 物 振 動 x 及 y 軸 之 基 礎 曲 線 - 加 速 度 [ ]<br />
3-41
圖 3-10b 建 築 物 振 動 x 及 y 軸 之 基 礎 曲 線 - 速 度 [<br />
英 2 ]<br />
3-42
英 2<br />
圖 3-11a 建 築 物 振 動 綜 合 方 向 (x、y、z 軸 ) 之 基 礎 曲 線 - 加 速 度 [ ]<br />
英 2<br />
圖 3-11b 建 築 物 振 動 綜 合 方 向 (x、y、z 軸 ) 之 基 礎 曲 線 - 速 度 [ ]<br />
3-43
3-44
英 2<br />
圖 3-12a 建 築 物 振 動 綜 合 方 向 之 特 定 曲 線 - 加 速 度 [ ]<br />
3-45
圖 3-12b 建 築 物 振 動 綜 合 方 向 之 特 定 曲 線 - 速 度 [<br />
英 2 ]<br />
3-46
英 2<br />
圖 3-12c 綜 合 方 向 之 尖 峰 速 度 建 築 物 振 動 曲 線 [ ]<br />
三 、 ISO 2631-4<br />
( 一 ) 應 用 範 圍<br />
估 算 固 定 導 軌 運 輸 系 統 上 旅 客 及 全 體 組 員 對 機 械 振 動 的 感<br />
受 , 尤 其 是 會 產 生 暈 車 感 的 低 頻 (0.1Hz 至 0.5Hz) 加 速 度 。 此 處<br />
所 提 之 固 定 導 軌 運 輸 系 統 包 含 軌 道 ( 重 、 輕 軌 ) 系 統 、 磁 浮<br />
(MAGLEV) 系 統 及 膠 胎 之 都 會 型 系 統 。 此 篇 僅 在 交 通 工 具 行 駛<br />
狀 態 下 討 論 其 乘 坐 舒 適 感 。<br />
3-47
( 二 ) 固 定 導 軌 運 輸 系 統 之 特 殊 考 量<br />
導 軌 運 輸 系 統 會 產 生 顯 著 的 反 覆 性 振 動 運 動 而 影 響 乘 客 的 舒<br />
適 感 , 尤 其 是 沿 著 或 繞 著 車 體 三 個 互 相 正 交 軸 的 運 動 , 在 軌 道 車<br />
體 裏 , 垂 直 的 (vertical)、 側 面 的 (lateral) 及 滾 動 (roll) 的 運 動<br />
對 乘 客 舒 適 感 也 扮 演 著 重 要 的 角 色 , 而 側 向 及 縱 向 (longitudinal)<br />
運 動 對 站 立 者 影 響 更 為 重 要 。<br />
測 量 坐 支 撐 面 可 用 ISO2631-1 之 計 算 式 , 但 因 乘 客 的 各 種 姿 勢<br />
及 隨 車 自 主 性 運 動 而 發 生 差 異 , 甚 至 會 因 乘 客 的 期 望 、 旅 程 時 間<br />
長 短 及 其 活 動 ( 走 、 吃 、 喝 、 讀 、 寫 、 睡 、 打 字 ) 不 同 而 更 難 評<br />
估 。<br />
測 試 時 , 應 選 擇 在 直 線 及 彎 道 的 代 表 段 上 進 行 , 而 車 軌 及 導 軌<br />
( 溝 ) 的 品 質 狀 態 亦 應 近 似 並 須 紀 錄 , 空 車 及 滿 載 ( 可 行 的 話 )<br />
狀 態 都 要 測 試 , 其 他 載 客 情 況 有 時 可 能 也 要 分 析 一 下 , 車 輛 在 列<br />
車 中 的 位 置 及 其 行 駛 方 向 也 會 影 響 測 試 結 果 。<br />
( 三 ) 固 定 導 軌 車 ( 艙 ) 之 運 動 特 性<br />
1. 因 路 軌 / 車 輪 表 面 缺 陷 或 路 軌 排 列 不 平 整 所 產 生 的 半 隨 機<br />
直 線 加 速 度 (translational acceleration) 及 角 加 速 度<br />
(angular acceleration)。<br />
2. 因 不 平 穩 問 題 ( 搖 擺 )、 懸 吊 系 統 內 的 運 動 、 車 廂 接 連 器 及<br />
固 距 的 交 錯 軌 等 所 產 生 的 或 多 或 少 的 週 期 性 運 動 。<br />
3. 因 排 列 及 傾 斜 面 而 產 生 沿 著 橫 向 及 直 向 軸 偏 軌 行 駛 的 類 似<br />
固 定 (quasi-static) 大 小 之 加 速 度 。<br />
4. 因 路 軌 或 轉 轍 器 大 缺 陷 、 或 改 變 迴 轉 曲 度 而 產 生 的 突 發 振<br />
動 。<br />
傳 統 的 鐵 軌 車 輛 影 響 乘 客 舒 適 感 的 頻 率 範 圍 在 0.1Hz 至 2 Hz<br />
3-48
( 曲 線 轉 換 )、0.5Hz 至 10 Hz( 側 向 、 縱 向 ) 及 0.5Hz 至 20 Hz<br />
( 在 垂 直 向 ); 高 速 車 輛 (250km/h 或 更 高 ) 垂 直 加 速 會 產 生 0.1Hz<br />
至 0.5 Hz 之 頻 率 , 此 低 頻 易 引 起 暈 車 感 ; 在 空 中 飛 行 時 , 傾 斜 度<br />
超 過 24∘ 則 會 造 成 不 舒 適 感 及 暈 機 。<br />
( 四 ) 測 量<br />
導 軌 、 輪 子 、 懸 吊 系 統 、 車 身 結 構 及 內 裝 ( 座 位 及 臥 舖 ) 皆 會<br />
影 響 旅 客 及 全 體 機 組 員 對 振 動 的 感 受 。 估 算 振 動 對 站 著 、 坐 著 或<br />
橫 躺 者 的 影 響 , 應 進 行 表 3-15 所 示 之 身 體 與 接 觸 物 體 間 界 面 之 量<br />
測 :<br />
英 3<br />
表 3-15 身 體 界 面 振 動 量 測 位 置 [ ]<br />
姿 勢<br />
界 面<br />
站 著 地 板 / 足 部<br />
坐 著 坐 著 支 撐 面<br />
靠 背<br />
地 板 / 足 部<br />
橫 躺 著 骨 盆 、 背 部 及 頭 的 支 撐 面<br />
車 ( 艙 ) 內 裝 ( 座 墊 、 臥 舖 ) 經 常 使 用 一 段 時 間 後 會 汰 換 , 測<br />
量 此 內 裝 接 觸 面 可 能 不 如 測 量 車 ( 艙 ) 結 構 有 用 , 故 測 量 車 ( 艙 )<br />
結 構 的 堅 固 面 時 , 應 參 照 下 列 原 則 :<br />
1. z 軸 : 垂 直 向 , 正 交 地 板 向 上 ( 正 )/ 向 下 ( 負 )<br />
2. y 軸 : 水 平 向 , 沿 著 行 進 的 方 向 向 前 ( 正 )/ 向 後 ( 負 )<br />
3. x 軸 : 行 進 方 向 右 角 的 側 面 方 向<br />
4. 轉 動 :x 軸 的 旋 轉<br />
3-49
車 ( 艙 ) 不 能 永 遠 視 為 一 個 堅 硬 物 體 (rigid body), 故 必 須 測<br />
量 兩 端 及 中 間 ( 如 沿 著 x 軸 向 行 駛 時 , 則 測 量 一 處 即 可 ), 如 為 雙<br />
層 車 ( 艙 ), 則 必 須 測 量 下 層 的 兩 端 、 中 間 及 下 層 的 兩 端 , 因 車 ( 艙 )<br />
的 設 計 迥 異 , 量 測 的 位 置 應 記 錄 並 詳 實 敘 述 。<br />
( 五 ) 固 定 軌 車 ( 艙 ) 的 振 動 分 析<br />
對 於 垂 直 的 振 動 ,ISO2631-1 中 表 3-6 即 提 供 了 各 種 狀 況 下 的<br />
權 重 曲 線 Wk, 但 用 於 評 估 軌 道 車 ( 艙 ) 舒 適 感 的 權 重 曲 線 則 另 命<br />
名 為 Wb( 近 似 Wk), 兩 者 的 差 異 比 較 如 圖 3-13。<br />
雖 然 ISO2631 定 義 了 乘 客 舒 適 感 的 評 估 方 法 , 但 許 多 軌 道 公 司<br />
則 採 用 ISO10056 的 統 計 方 法 來 替 代 , 該 統 計 方 法 考 量 了 振 動 及 乘<br />
客 差 距 之 變 數 並 避 免 極 端 的 人 為 感 受 度 , 乃 採 用 95% 之 測 量 5 分 鐘<br />
之 5 秒 加 權 rms, 至 少 測 量 四 次 。<br />
英 3<br />
圖 3-13 Wb 及 Wk 之 頻 率 加 權 曲 線 [ ]<br />
3-50
( 六 ) 舒 適 感 的 直 接 測 驗<br />
評 估 乘 客 整 體 舒 適 感 不 僅 須 考 量 運 動 環 境 , 亦 須 考 量 噪 音 、 溫<br />
度 、 濕 度 等 因 素 及 乘 客 與 機 組 員 的 預 期 活 動 , 可 以 在 代 表 性 的 車<br />
( 艙 ) 及 軌 道 測 試 中 直 接 記 錄 人 們 的 反 應 , 但 縱 使 在 同 一 測 試 路<br />
段 , 多 次 測 試 結 果 仍 會 有 差 異 , 尤 其 是 暈 眩 感 具 有 累 積 效 應 的 特<br />
性 , 故 兩 極 化 地 分 級 舒 適 感 的 反 應 較 易 於 統 計 , 如 下 例 :<br />
1. 非 常 舒 適<br />
2. 舒 適<br />
3. 既 不 感 到 舒 適 , 亦 無 不 舒 適 的 感 受<br />
4. 不 舒 適<br />
5. 非 常 不 舒 適<br />
上 述 感 受 的 一 致 性 必 須 在 測 試 前 對 樣 本 乘 客 強 調 及 說 明 。<br />
( 七 ) 頻 率 加 權 Wb 的 定 義<br />
頻 寬 限 制 ( 濾 頻 器 ) 之 轉 換 函 數 為 :<br />
H B<br />
( P )<br />
=<br />
⎡<br />
⎢ P<br />
⎣<br />
2<br />
+<br />
2π<br />
f<br />
Q<br />
1<br />
1<br />
p<br />
+<br />
4π<br />
P<br />
2<br />
f<br />
2<br />
1<br />
4π<br />
2<br />
2<br />
⎤ ⎡<br />
⎥ ⎢ P<br />
⎦ ⎣<br />
f<br />
2<br />
2<br />
2<br />
+<br />
2π<br />
f<br />
Q<br />
1<br />
2<br />
p<br />
+<br />
4π<br />
2<br />
f<br />
2<br />
2<br />
⎤<br />
⎥<br />
⎦<br />
而 純 頻 率 加 權 Wb 定 義 如 下 :<br />
H w<br />
( P )<br />
=<br />
⎡<br />
⎢P<br />
⎣<br />
2<br />
+<br />
( p + 2πf<br />
)<br />
2πf<br />
Q<br />
4<br />
4<br />
3<br />
p + 4π<br />
⎛<br />
⎜ P<br />
⎝<br />
2<br />
f<br />
2<br />
2<br />
4<br />
2πf<br />
+<br />
Q<br />
⎤ ⎡<br />
⎥ ⎢P<br />
⎦ ⎣<br />
5<br />
2<br />
5<br />
p + 4πf<br />
2πf<br />
+<br />
Q<br />
6<br />
6<br />
2<br />
5<br />
⎞<br />
⎟<br />
⎠<br />
p + 4π<br />
2<br />
f<br />
2<br />
6<br />
⎤<br />
⎥<br />
⎦<br />
2πKf<br />
f<br />
f<br />
2<br />
4<br />
2<br />
3<br />
f<br />
5<br />
2<br />
6<br />
3-51
其 中<br />
f n : 共 振 頻 率 ,n=1 至 6<br />
Q n :selectivity 選 擇 性 ( 共 振 品 質 因 子 ), n=1,4,5,6<br />
K: 常 數<br />
H(p): 在 p=j2πf 濾 頻 之 轉 換 函 數<br />
各 參 數 值 詳 表 3-16, 頻 率 加 權 Wb 在 1/3 八 音 頻 之 數 值 則 詳<br />
表 3-17。:<br />
英<br />
表 3-16 頻 率 加 權 轉 換 函 數 之 參 數 [ 3 ]<br />
頻 率 加 權<br />
頻 寬 限 制<br />
f 1 f 2 Q 1 f 3 f 4 f 5 f 6 Q 4 Q 5 Q 6 K<br />
Hz Hz Hz Hz Hz Hz<br />
0.4 100 0.71 16 16 2.5 4 0.55 0.90 0.95 0.4<br />
3-52
表 3-17 1/3 八 音 頻 之 頻 率 加 權 Wb- 頻 寬 限 制 [<br />
英 3 ]<br />
頻 寬 編 號<br />
頻 率<br />
Wb<br />
f<br />
x Hz 因 子 ×1000 DB<br />
-10<br />
-9<br />
-8<br />
-7<br />
-6<br />
-5<br />
-4<br />
-3<br />
-2<br />
-1<br />
0<br />
1<br />
2<br />
3<br />
4<br />
5<br />
6<br />
7<br />
8<br />
9<br />
10<br />
11<br />
12<br />
13<br />
14<br />
15<br />
16<br />
17<br />
18<br />
19<br />
20<br />
21<br />
22<br />
23<br />
24<br />
25<br />
26<br />
0.1<br />
0.125<br />
0.16<br />
0.2<br />
0.25<br />
0.315<br />
0.4<br />
0.5<br />
0.63<br />
0.8<br />
1<br />
1.25<br />
1.6<br />
2<br />
2.5<br />
3.15<br />
4<br />
5<br />
6.3<br />
8<br />
10<br />
12.5<br />
16<br />
20<br />
25<br />
31.5<br />
40<br />
50<br />
63<br />
80<br />
100<br />
125<br />
160<br />
200<br />
250<br />
315<br />
400<br />
25.0<br />
38.9<br />
63.2<br />
97.3<br />
146<br />
211<br />
282<br />
334<br />
367<br />
381<br />
385<br />
386<br />
392<br />
417<br />
494<br />
662<br />
889<br />
1025<br />
1055<br />
1025<br />
974<br />
907<br />
810<br />
708<br />
600<br />
492<br />
393<br />
313<br />
239<br />
171<br />
116<br />
70.8<br />
37.3<br />
19.9<br />
10.4<br />
5.22<br />
2.56<br />
-32.04<br />
-28.20<br />
-23.98<br />
-20.23<br />
-16.71<br />
-13.51<br />
-10.98<br />
-9.53<br />
-8.71<br />
-8.38<br />
-8.29<br />
-8.27<br />
-8.07<br />
-7.60<br />
-6.13<br />
-3.58<br />
-1.02<br />
0. 21<br />
0.46<br />
0.21<br />
-0.23<br />
-0.85<br />
-1.83<br />
-3.00<br />
-4.44<br />
-6.16<br />
-8.11<br />
-10.09<br />
-12.43<br />
-15.34<br />
-18.72<br />
-23.00<br />
-28.56<br />
-34.03<br />
-39.69<br />
-45.65<br />
-51.84<br />
3-53
3.3.3 英 國 標 準 (BS) 及 美 國 國 家 標 準 (ANSI)<br />
一 、 適 用 範 圍 :<br />
交 通 ( 空 中 、 陸 運 及 水 上 )、 機 械 ( 工 廠 及 農 業 ) 及 工 業 活<br />
動 ( 打 樁 、 爆 炸 等 活 動 )。<br />
二 、 振 動 影 響 :<br />
人 體 本 身 對 振 動 的 反 應 會 因 年 齡 、 性 別 、 身 材 等 因 素 而 不<br />
同 , 另 因 振 動 軸 、 振 動 持 續 時 間 及 傳 入 方 式 不 同 亦 有 不 同 的 感 受<br />
度 。 振 動 主 要 的 四 種 影 響 :<br />
( 一 ) 健 康 減 弱 : 隨 著 人 體 曝 露 時 間 於 振 動 環 境 的 時 間 不 等 , 將 造 成<br />
不 同 程 度 的 健 康 上 危 害 。<br />
( 二 ) 活 動 減 少 : 影 響 人 體 對 外 在 感 覺 資 訊 獲 得 、 獲 得 資 訊 之 反 應 、<br />
知 覺 程 度 及 內 在 活 動 。<br />
( 三 ) 舒 適 度 降 低 : 二 種 或 二 種 以 上 的 振 動 源 所 引 起 的 加 乘 作 用 , 造<br />
成 舒 適 度 降 低 。 交 通 系 統 較 常 發 生 。<br />
( 四 ) 暈 車 ( 船 ) 感 :0.5Hz 以 下 頻 率 所 引 起 。<br />
( 五 ) 振 動 頻 率 範 圍 :0.5Hz 至 80Hz( 健 康 影 響 )、1Hz 至 80Hz ( 人<br />
類 活 動 )。<br />
三 、 測 量 參 數 :rms 或 m/sec 2 。<br />
四 、 頻 率 加 權 計 算 :<br />
( 一 ) 針 對 健 康 影 響 :( 不 論 是 坐 著 或 站 在 地 板 的 人 ) 支 撐 表 面 的 X<br />
軸 及 Y 軸 加 權 Wd , 支 撐 表 面 的 Z 軸 加 權 Wb , 座 位 靠 背 的 X 軸<br />
及 Y 軸 加 權 Wc 。<br />
( 二 ) 針 對 人 類 活 動 影 響 : 座 位 表 面 X 軸 加 權 Wd、 座 位 表 面 Y 軸 加 權<br />
3-54
Wd、 座 位 表 面 Z 軸 加 權 Wg。<br />
( 三 ) 針 對 舒 適 度 的 影 響 : 坐 著 及 站 著 的 受 測 者 , 支 撐 表 面 X 軸 加 權<br />
Wd、 支 撐 表 面 Y 軸 加 權 Wd、 支 撐 表 面 Z 軸 加 權 Wb。 躺 著 的 人 與<br />
支 撐 表 面 垂 直 向 Wb、 支 撐 表 面 水 平 向 Wd。<br />
表 3-18 頻 率 加 權 計 算 參 數 對 照 表 [<br />
英 13 ]<br />
健 康 手 控 制 度 視 覺 不 舒 適 知 覺 暈 車 感<br />
Wb<br />
Z 軸 - 坐 著 - - Z 軸 - 坐 著<br />
X 軸 、Y 軸 及 Z<br />
軸 - 腳<br />
Z 軸 - 站 著<br />
垂 直 - 躺 著<br />
Z 軸 - 坐 著<br />
Z 軸 - 站 著<br />
垂 直 - 躺 著<br />
Wc<br />
X 軸 - 背 部 - - X 軸 - 背 部 - -<br />
Wd<br />
X 軸 - 坐 著<br />
Y 軸 - 背 部<br />
X 軸 - 坐 著<br />
Y 軸 - 背 部<br />
- X 軸 - 坐 著<br />
Y 軸 - 背 部<br />
X 軸 - 站 著<br />
Y 軸 - 站 著<br />
水 平 - 躺 著<br />
Y 軸 及 Z 軸 - 背 部<br />
X 軸 - 坐 著<br />
Y 軸 - 背 部<br />
X 軸 - 站 著<br />
Y 軸 - 站 著<br />
水 平 - 躺 著<br />
We<br />
- - - rx、ry、rz- 坐 著 - -<br />
Wf<br />
- - - - - Z 軸 - 垂 直<br />
Wg<br />
- Z 軸 - 坐 著 Z 軸 - 坐 著 - - -<br />
-<br />
-<br />
國 際 標 準 組 織 (ISO) 考 量 頻 率 範 圍 包 含 0.5Hz 至 80Hz 對 健 康 、<br />
舒 適 感 及 知 覺 感 , 以 及 0.1Hz 至 0.5Hz 暈 車 ( 船 ) 感 ; 英 國 國 家 標 準<br />
(BS) 及 美 國 國 家 標 準 (ANSI) 考 量 頻 率 範 圍 則 為 0.5 Hz 至 80Hz 對<br />
健 康 的 影 響 、1 Hz 至 80Hz 對 人 類 活 動 影 響 , 以 及 0.5Hz 以 下 頻 率 引 起<br />
的 暈 車 ( 船 ) 感 。 至 於 頻 率 權 重 曲 線 兩 者 差 異 請 參 考 表 3-7、 表 3-8、<br />
表 3-9 所 列 國 際 標 準 組 織 (ISO 2631) 頻 率 加 權 曲 線 與 表 3-18 與 表 3-19<br />
3-55
所 列 英 國 國 家 標 準 (BS) 及 美 國 國 家 標 準 (ANSI) 的 頻 率 加 權 曲 線 ,<br />
其 餘 有 關 量 測 條 件 與 評 估 方 法 的 異 同 點 , 請 詳 本 報 告 4.1 節 比 較 分 析<br />
結 果 。<br />
英 13<br />
表 3-19 各 頻 率 加 權 漸 近 線 概 算 值 [ ]<br />
3-56
頻 率 Wb Wc Wd We Wf Wg<br />
0.1 - - - - 0.800<br />
0.711<br />
0.125 - - - - 1.000<br />
0.913<br />
0.16 - - - - 1.000<br />
1.027<br />
0.2 - - - - 1.000 -<br />
1.008<br />
0.25 - - - - 1.000 -<br />
0.859<br />
0.315 - - - - 0.630 -<br />
0.607<br />
0.4 - - - - 0.391 -<br />
0.357<br />
0.5 0.400 1.000 1.000 1.000 0.250<br />
0.334 0.843 0.853 0.862 0.192<br />
0.63 0.400 1.000 1.000 1.000 - -<br />
0.367 0.929 0.944 0.939<br />
0.8 0.400 1.000 1.000 1.000 - -<br />
0.381 0.972 0.992 0.941<br />
1.0 0.400 1.000 1.000 1.000 - 0.500<br />
0.385 0.991 1.011 0.880<br />
0.424<br />
1.25 0.400 1.000 1.000 0.800 - 0.559<br />
0.386 1.000 1.008 0.772<br />
0.503<br />
1.6 0.400 1.000 1.000 0.625 - 0.632<br />
0.392 1.007 0.968 0.632<br />
0.589<br />
2.0 0.400 1.000 1.000 0.500 - 0.707<br />
0.417 1.012 0.890 0.511<br />
0.677<br />
2.5 0.500 1.000 0.800 0.400 - 0.791<br />
0.494 1.017 0.776 0.409<br />
0.779<br />
3.15 0.630 1.000 0.635 0.317 - 0.887<br />
0.662 1.022 0.642 0.323<br />
0.897<br />
4.0 0.800 1.000 0.500 0.250 - 1.000<br />
0.889 1.024 0.512 0.253<br />
1.004<br />
5.0 1.000 1.000 0.400 0.200 - 1.000<br />
1.025 1.013 0.409 0.202<br />
1.005<br />
6.3 1.000 1.000 0.317 0.159 - 1.000<br />
1.055 0.974 0.323 0.160<br />
1.009<br />
8.0 1.000 1.000 0.250 0.125 - 1.000<br />
1.025 0.891 0.253 0.125<br />
0.890<br />
10.0 1.000 0.800 0.200 0.100 - 0.800<br />
0.974 0.776 0.202 0.100<br />
0.750<br />
12.5 1.000 0.640 0.160 0.080 - 0.640<br />
0.907 0.647 0.161 0.080<br />
0.615<br />
16.0 1.000 0.500 0.125 0.063 - 0.500<br />
0.810 0.512 0.125 0.063<br />
0.486<br />
20.0 0.800 0.400 0.100 0.050 - 0.400<br />
0.708 0.409 0.100 0.050<br />
0.391<br />
25.0 0.640 0.320 0.080 0.040 - 0.320<br />
0.600 0.325 0.080 0.040<br />
0.313<br />
3-57<br />
-<br />
-<br />
-
頻 率 Wb Wc Wd We Wf Wg<br />
31.5 0.508<br />
0.492<br />
40.0 0.400<br />
0.393<br />
50.0 0.320<br />
0.313<br />
63.0 0.254<br />
0.239<br />
80.0 0.200<br />
0.171<br />
0.254<br />
0.256<br />
0.200<br />
0.199<br />
0.160<br />
0.156<br />
0.127<br />
0.118<br />
0.100<br />
0.084<br />
0.063<br />
0.063<br />
0.050<br />
0.049<br />
0.040<br />
0.039<br />
0.032<br />
0.030<br />
0.025<br />
0.021<br />
0.032<br />
0.032<br />
0.025<br />
0.025<br />
0.020<br />
0.019<br />
0.016<br />
0.015<br />
0.013<br />
0.011<br />
- 0.254<br />
0.248<br />
- 0.200<br />
0.194<br />
- 0.160<br />
0.153<br />
- 0.127<br />
0.116<br />
- 0.100<br />
0.083<br />
五 、 低 頻 振 動 : 易 引 起 暈 車 ( 船 ) 感<br />
( 一 ) 頻 率 範 圍 :0.1Hz 至 0.5Hz。<br />
( 二 ) 頻 率 加 權 :Z 軸 -Wf。<br />
六 、 量 測 結 果 記 錄 :<br />
( 一 ) 頻 率 特 性 ( 振 動 分 離 )。<br />
( 二 ) 振 動 振 幅 。<br />
( 三 ) 振 動 量 測 軸 。<br />
( 四 ) 振 峰 因 素 ( 隨 時 間 分 布 改 變 的 因 素 )。<br />
3.3.4 中 國 大 陸 (GB 10071)<br />
中 國 大 陸 國 家 標 準 (GB 10071) 開 宗 明 義 指 出 係 為 貫 徹 中 華 人 民<br />
共 和 國 環 境 保 護 法 , 控 制 程 式 環 境 振 動 污 染 而 制 定 。<br />
一 、 適 用 範 圍 :<br />
( 一 ) 本 標 準 規 定 了 城 市 區 域 環 境 振 動 的 測 量 方 法 。<br />
( 二 ) 本 標 準 僅 適 用 於 城 市 區 域 環 境 振 動 的 測 量 。<br />
二 、 名 詞 術 語 :<br />
3-58
( 一 ) 振 動 加 速 度 級 VAL:<br />
加 速 度 與 基 準 加 速 度 之 比 的 以 10 為 底 的 對 數 乘 以 20, 記 為<br />
VAL。 單 位 為 分 貝 ,dB。<br />
按 定 義 此 量 為 :VAL=20log(a/a0)(dB)。<br />
式 中 :a- 振 動 加 速 度 有 效 值 ,m/s 2 。<br />
a0- 基 準 加 速 度 ,a0=10 -6 m/s 2 。<br />
( 二 ) 振 動 級 VL:<br />
該 標 準 原 按 ISO 2631/1-1985 規 定 的 全 身 振 動 不 同 頻 率 計 權 因<br />
子 修 正 後 得 到 的 加 速 度 級 , 簡 稱 振 級 , 記 為 VL。 單 位 為 分 貝 ,<br />
dB。<br />
( 三 ) Z 振 級 VLZ:<br />
按 ISO 2631/1-1985 規 定 的 全 身 振 動 z 計 權 因 子 修 正 後 得 到 的<br />
加 速 度 級 , 簡 稱 振 級 , 記 為 VLZ。 單 位 為 分 貝 ,dB。<br />
( 四 ) 累 積 百 分 Z 振 級 VLZn:<br />
在 規 定 測 量 時 間 T 內 , 有 N% 時 間 的 Z 振 級 超 過 某 一 VLZ 值 ,<br />
這 個 VLZ 值 叫 做 累 積 百 分 Z 振 級 , 記 為 VLZn。 單 位 為 分 貝 ,dB。<br />
( 五 ) 穩 態 振 動 :<br />
觀 測 時 間 內 振 級 變 化 不 大 的 環 境 振 動 。<br />
( 六 ) 衝 擊 振 動 :<br />
具 有 突 變 性 振 級 變 化 的 環 境 振 動 。<br />
( 七 ) 無 規 (irregular) 振 動 :<br />
未 來 任 何 時 刻 不 能 預 先 確 定 振 級 的 環 境 振 動 。<br />
三 、 測 量 儀 器 :<br />
用 於 測 量 環 境 振 動 的 儀 器 , 其 性 能 必 須 符 合 ISO/DP<br />
8041-1984 有 關 條 款 的 規 定 。 測 量 系 統 每 年 至 少 送 計 量 部 門 校 準<br />
3-59
一 次 。<br />
四 、 測 量 量 及 讀 值 方 法 :<br />
( 一 ) 測 量 量 : 測 量 量 為 垂 直 向 Z 振 級 。<br />
( 二 ) 讀 數 方 法 及 評 價 量 : 本 測 量 方 法 採 用 的 儀 器 時 間 計 權 常 數 為<br />
1s。<br />
1. 穩 態 振 動 : 每 個 測 點 測 量 一 次 , 取 5s 內 的 平 均 值 作 為 評 價<br />
量 。<br />
2. 衝 擊 振 動 : 取 每 次 衝 擊 過 程 中 的 最 大 示 數 為 評 價 量 。 對 於 重<br />
複 出 現 的 衝 擊 振 動 , 以 10 次 的 讀 數 的 算 術 平 均 值 為 評 價 量 。<br />
3. 無 規 (irregular) 振 動 : 每 個 測 點 等 間 隔 地 讀 取 瞬 時 示 數 , 採<br />
樣 間 隔 不 大 於 5s, 連 四 測 量 時 間 不 少 於 1000s, 以 測 量 數 據<br />
的 VLZ10 值 為 評 價 量 。<br />
4. 鐵 路 振 動 : 讀 取 每 次 列 車 通 過 過 程 中 的 最 大 示 數 , 每 個 測 點<br />
連 續 測 量 20 次 列 車 , 以 20 次 讀 值 得 算 數 平 均 值 為 評 價 量 。<br />
五 、 測 量 位 置 及 拾 振 器 ( 加 速 規 ) 的 安 裝 :<br />
( 一 ) 測 量 位 置 : 測 點 置 於 各 類 區 建 築 物 室 外 0.5m 以 內 振 動 敏 感<br />
處 。 必 要 時 , 測 點 置 於 建 築 物 室 內 地 面 中 央 。<br />
( 二 ) 拾 振 器 ( 加 速 規 ) 的 安 裝 :<br />
1. 確 保 拾 振 器 ( 加 速 規 ) 平 穩 地 安 放 在 平 坦 、 堅 實 的 地 面 上 。 避<br />
免 置 於 如 地 毯 、 草 地 、 沙 地 或 雪 地 等 鬆 軟 的 地 面 上 。<br />
2. 拾 振 器 ( 加 速 規 ) 的 敏 感 度 主 軸 方 向 應 與 測 量 方 向 一 致 。<br />
六 、 測 量 條 件 :<br />
( 一 ) 測 量 振 源 應 處 於 正 常 工 作 狀 態 。<br />
( 二 ) 測 量 時 應 避 免 足 以 影 響 環 境 振 動 測 量 值 的 其 它 環 境 因 素 , 如 劇<br />
烈 的 溫 度 梯 度 變 化 、 強 電 磁 場 、 強 風 、 地 震 及 其 他 非 震 動 污 染<br />
3-60
源 引 起 的 干 擾 。<br />
七 、 測 量 數 據 記 錄 和 處 理 :<br />
環 境 振 動 測 量 按 待 測 振 源 的 類 別 逐 項 記 錄 。 測 量 交 通 振 動 ,<br />
必 要 時 應 記 錄 車 流 量 。<br />
3.3.5 中 華 民 國 國 家 標 準 (CNS)<br />
目 前 我 國 並 未 訂 定 針 對 環 境 振 動 的 制 訂 量 測 方 法 , 中 華 民 國 國 家<br />
標 準 (CNS 7130) 係 規 範 振 動 計 之 儀 器 規 格 及 功 能 :<br />
一 、 適 用 範 圍 : 適 用 於 公 害 及 工 作 環 境 測 定 用 之 振 動 位 準 計 。<br />
二 、 定 義 : 振 動 位 準 是 以 20log10(a/a0) 定 義 之 補 償 加 速 度 之 值 , 以 分<br />
貝 (dB) 表 示 , 在 此 a0 為 基 準 振 動 加 速 度 10 -5 m/s 2 ,a 為 振 動 感 覺<br />
補 償 之 振 動 加 速 度 有 效 值 。<br />
A=〔Σa 2 n ×10 Cn/10 〕 1/2<br />
a n : 頻 率 nHz 部 分 振 動 加 速 度 之 有 效 值 。<br />
Cn: 在 頻 率 nHz 之 相 對 響 應 ( 表 3-15)。<br />
Cn=0( 表 3-6 之 平 坦 特 性 ) 時 ,20log10(a/a0) 特 別 叫 做 振<br />
動 加 速 度 位 準 , 以 分 貝 表 示 之 。<br />
三 、 振 動 計 之 構 造 : 包 括 拾 振 器 ( 加 速 規 )、 振 動 感 覺 補 償 電 路 、 指 示<br />
儀 及 衰 減 器 、 交 流 輸 出 端 子 。<br />
四 、 試 驗 之 狀 態 : 在 常 溫 (5 至 35℃)、 常 濕 ( 相 對 溼 度 45 至 85%)<br />
3-61
狀 態 下 施 行 之 。<br />
五 、 性 能 : 頻 率 範 圍 在 1Hz 至 90Hz。 靈 敏 度 範 圍 如 下 表 所 示 許 可 偏 差<br />
以 內 。<br />
中 12<br />
表 3-20 振 動 感 覺 特 性 之 總 合 頻 率 響 應 [ ]<br />
頻 率 垂 直 振 動 特 性<br />
水 平 振 動 特 性<br />
Hz 相 對 響 應<br />
dB<br />
許 可 偏 差<br />
dB<br />
相 對 響 應<br />
dB<br />
許 可 偏 差<br />
dB<br />
-6 +2<br />
-5<br />
3 +2<br />
-5<br />
2 -3 ±2 3 ±2<br />
4 0 ±1.5 -3 ±1.5<br />
6.3 0 ±1 -7 ±1<br />
8 0 0<br />
-9 ±1<br />
-2<br />
16 -6 ±1 -15 ±1<br />
31.5 -12 ±1 -21 ±1<br />
63 -18 +1<br />
-2<br />
-27 +1<br />
-2<br />
90 -21 +1<br />
-3<br />
-30 +1<br />
-3<br />
中<br />
表 3-21 平 坦 特 性 之 總 合 頻 率 響 應 [ 12 ]<br />
頻 率 Hz 相 對 響 應 dB 許 可 偏 差 dB<br />
1 0 +2<br />
3-62
-5<br />
2 0 ±2<br />
4 0 ±1.5<br />
6.3 0 ±1<br />
8 0 ±1<br />
16 0 ±1<br />
31.5 0 ±1<br />
63 0<br />
+1<br />
-2<br />
90 0<br />
+1<br />
-3<br />
3.4 振 動 管 制 對 策<br />
3.4.1 瑞 士 振 動 管 制 標 準<br />
瑞 士 針 對 振 動 對 建 築 物 危 害 , 訂 定 了 管 制 標 準 , 並 將 建 築 物 分 為<br />
四 類 , 針 對 機 器 、 交 通 及 開 炸 等 行 為 訂 定 振 動 管 制 值 , 如 表 3-22。<br />
表 3-22 瑞 士 建 築 物 振 動 管 制 表 (ISO)[<br />
英 14 ]<br />
建 築 物<br />
分 類<br />
建 築 物 構 造 振 動 來 源 振 動 頻 率<br />
(Hz)<br />
3-63<br />
振 動 最 大 限 制<br />
值 (mm/sec)
第 一 類 鋼 結 構 或 鋼 筋 混 凝<br />
土 結 構 物 。<br />
第 二 類 基 礎 牆 及 樓 板 為 混<br />
凝 土 構 造 , 其 他 樓<br />
層 之 牆 為 混 凝 土 或<br />
泥 水 構 造 之 建 築<br />
物 。<br />
第 三 類 同 第 二 類 建 築 物 ,<br />
但 屋 頂 為 木 造 。<br />
第 四 類 對 振 動 極 為 敏 感 之<br />
建 築 物 , 如 古 蹟 之<br />
機 器 、 交 通 10-30<br />
30-60<br />
開 炸 10-60<br />
60-90<br />
機 器 、 交 通 10-30<br />
30-60<br />
開 炸 10-60<br />
60-90<br />
機 器 、 交 通 10-30<br />
30-60<br />
開 炸 10-60<br />
60-90<br />
機 器 、 交 通 10-30<br />
30-60<br />
類 的 建 築 物 。 開 炸 10-60<br />
60-90<br />
12<br />
12-18<br />
30<br />
30-40<br />
8<br />
8-12<br />
18<br />
18-25<br />
5<br />
5-8<br />
12<br />
12-18<br />
3<br />
3-5<br />
8<br />
8-12<br />
3.4.2 日 本 振 動 管 制 對 策<br />
日 本 環 境 振 動 管 制 對 策 可 分 為 振 動 測 量 、 管 制 標 準 比 對 、 採 行 防<br />
制 措 施 等 部 分 , 之 所 以 需 要 量 測 振 動 量 , 多 半 係 因 為 發 生 陳 情 事 件 ,<br />
經 地 方 環 保 主 管 機 關 調 查 後 發 現 其 振 動 量 若 超 過 管 制 標 準 , 即 提 出 勸<br />
導 改 善 , 此 時 業 者 必 須 採 取 有 效 改 善 措 施 , 為 了 選 用 適 當 的 材 料 及 施<br />
作 方 法 , 須 先 量 測 振 動 量 及 其 頻 率 特 性 , 圖 3-14 為 一 般 振 動 量 測 作 業<br />
程 序 , 其 程 序 上 應 先 調 查 量 測 的 準 備 工 作 包 含 瞭 解 振 動 的 性 質 , 如 究<br />
屬 低 頻 音 空 氣 振 動 或 加 速 度 振 動 ; 振 動 源 發 生 狀 況 , 如 振 動 源 的 種 類 、<br />
運 轉 功 率 、 發 生 時 間 、 影 響 的 地 點 等 ; 傳 遞 的 狀 況 , 如 振 動 源 設 置 地<br />
點 地 質 結 構 、 至 受 害 者 的 距 離 等 ; 受 害 者 的 狀 況 , 如 受 害 者 建 築 物 型<br />
態 、 房 間 配 置 、 生 活 習 慣 等 , 再 來 使 用 振 動 計 測 定 , 測 定 時 應 測 量 振<br />
動 位 準 及 頻 率 分 析 , 但 須 注 意 的 是 選 用 法 令 規 定 的 評 估 指 標 , 以 便 於<br />
將 測 得 的 振 動 量 與 法 定 管 制 標 準 比 對 , 鑑 定 防 制 效 果 ; 頻 率 分 析 則 作<br />
3-64
為 選 用 適 當 的 防 振 材 料 及 設 計 防 振 設 施 的 依 據 , 至 於 防 振 目 標 值 一 般<br />
設 定 在 法 令 規 定 的 管 制 標 準 值 , 或 者 以 最 小 的 容 許 限 值 , 防 振 對 策 設<br />
計 及 採 行 後 , 應 在 原 來 測 點 , 使 用 原 來 的 測 定 方 法 重 新 再 測 量 振 動 位<br />
準 評 估 防 振 效 果 。<br />
發<br />
生<br />
陳<br />
情<br />
準<br />
備<br />
調<br />
查<br />
振<br />
動<br />
量<br />
測<br />
選<br />
定<br />
防<br />
制<br />
目<br />
標<br />
選<br />
定<br />
防<br />
制<br />
方<br />
法<br />
實<br />
施<br />
防<br />
制<br />
對<br />
策<br />
確<br />
認<br />
防<br />
制<br />
效<br />
果<br />
振<br />
動<br />
的<br />
性<br />
質<br />
發<br />
生<br />
的<br />
狀<br />
況<br />
傳<br />
遞<br />
的<br />
狀<br />
況<br />
受<br />
害<br />
者<br />
的<br />
狀<br />
況<br />
振<br />
動<br />
位<br />
準<br />
測<br />
定<br />
振<br />
動<br />
測<br />
定<br />
頻<br />
率<br />
分<br />
析<br />
法<br />
定<br />
管<br />
制<br />
標<br />
準<br />
最<br />
小<br />
限 容<br />
值 許<br />
影 程<br />
響 度<br />
範<br />
圍<br />
( )<br />
否 調<br />
屬 查<br />
振 的<br />
動 結<br />
公 果<br />
害 作<br />
之 為<br />
依 判<br />
據 定<br />
是<br />
定<br />
振<br />
動<br />
量<br />
以<br />
為<br />
判<br />
定<br />
之<br />
依<br />
據<br />
按<br />
法<br />
令<br />
規<br />
定<br />
之<br />
量<br />
測<br />
方<br />
法<br />
測<br />
調<br />
查<br />
振<br />
動<br />
的<br />
性<br />
質<br />
完<br />
全<br />
考<br />
量<br />
陳<br />
情<br />
現<br />
況<br />
使<br />
用<br />
振<br />
動<br />
計<br />
量<br />
測<br />
圖 3-14 振 動 量 測 程 序<br />
3-65
3.4.3 日 本 振 動 規 制 法<br />
日 本 振 動 規 制 法 係 於 昭 和 五 十 一 年 六 月 十 日 ( 西 元 1976 年 6 月<br />
10 日 )- 法 律 六 四 訂 定 發 布 , 並 於 平 成 六 年 六 月 二 十 四 日 ( 西 元 1994<br />
年 6 月 24 日 )- 法 律 四 二 、 平 成 七 年 四 月 二 十 一 日 ( 西 元 1995 年 7<br />
月 21 日 )- 法 律 七 五 、 平 成 十 一 年 五 月 二 十 一 日 ( 西 元 1999 年 5 月<br />
21 日 )- 法 律 五 ○ 及 平 成 十 一 年 七 月 十 六 日 (1999 年 7 月 16 日 )-<br />
法 律 八 七 修 訂 發 布 。 立 法 目 的 係 管 制 工 場 及 事 業 場 的 事 業 活 動 及 其 營<br />
建 工 程 伴 隨 產 生 之 振 動 , 以 及 協 調 設 置 道 路 交 通 振 動 防 制 措 施 , 以 維<br />
護 生 活 環 境 及 國 民 健 康 為 目 的 。<br />
該 法 規 定 都 道 府 縣 知 事 應 在 受 振 動 影 響 之 住 戶 密 集 地 區 、 醫 院 及<br />
學 校 等 敏 感 地 區 , 指 定 振 動 管 制 區 , 執 行 各 項 管 制 事 項 , 截 至 平 成 元<br />
年 止 , 總 計 有 47 個 都 道 府 縣 461 市 838 町 105 村 23 特 別 區 被 指 定 為<br />
振 動 管 制 區 , 約 占 全 日 本 半 數 行 政 區 。 整 個 振 動 管 制 法 的 架 構 如 圖<br />
3-15, 其 管 制 行 政 體 系 如 圖 3-16 所 示 。<br />
3-66
工 廠 振 動<br />
特 定 設 施<br />
申 請 義 務<br />
罰 則<br />
( 不 適 用 )<br />
計 畫 變 更 勸 導<br />
礦 山<br />
管 制 標 準<br />
管 制 基 準<br />
照 顧 小 型 企 業<br />
勸 導 改 善 限 期 改 善 罰 則<br />
報 告 檢 查<br />
測 定<br />
母 法 立 法 授 權<br />
電 氣 、 氣 體 工 作 物<br />
電 氣 、 氣 體 工 作 物 相 關 請 求<br />
擬 振 動 管 制 區<br />
建 設 作 業<br />
振 動<br />
特 定 建 設<br />
作 業<br />
申 請 義 務<br />
罰 則<br />
改 善 基 準<br />
報 告 檢 查<br />
測 定<br />
勸 導 改 善 限 期 改 善 罰 則<br />
照 顧 公 共 建 設 工 程<br />
請 求 基 準<br />
道 路 交 通<br />
振 動<br />
道 路 交 通<br />
測 定<br />
請 求 道 路 舖 裝 、 修 繕 等<br />
請 求 交 通 管 制<br />
執 行<br />
圖 3-15 日 本 振 動 管 制 法 架 構 圖<br />
環 境 省 長 官<br />
指 定 特 定 設 施 、 特 定 建 設 作 業<br />
決 定 振 動 管 制 標 準 的 範 圍<br />
( 機 關 委 任 )<br />
都 道 府 縣 知 事<br />
( 機 關 委 任 )<br />
市 町 村 長<br />
指 定 振 動 管 制 區<br />
指 定 地 區 內 限 制 建 設 作 業<br />
訂 定 工 場 振 動 管 制 標 準<br />
受 理 各 種 申 請<br />
執 行 振 動 管 制 工 作<br />
圖 3-16 日 本 振 動 管 制 行 政 體 系 圖<br />
3-67
振 動 管 制 對 象 包 括 振 動 管 制 區 內 設 有 鍛 造 機 、 衝 床 等 指 定 之 易 發<br />
生 振 動 設 施 之 工 場 、 事 業 場 , 至 平 成 元 年 止 特 定 工 場 計 有 110671 家 、<br />
事 業 場 也 有 逐 年 增 加 之 趨 勢 , 此 外 設 置 金 屬 加 工 機 械 、 織 布 機 、 壓 縮<br />
機 等 特 定 設 施 的 工 業 場 也 有 840082 家 之 多 。<br />
在 振 動 管 制 區 內 特 定 工 場 應 遵 守 振 動 管 制 標 準 、 都 道 府 縣 知 事 指<br />
定 的 管 制 事 項 、 環 境 省 長 官 規 定 之 振 動 管 制 標 準 如 表 3-27 所 示 ,<br />
道 府 縣 知 事 可 依 當 地 自 然 的 、 社 會 的 條 件 特 別 需 求 , 指 定 市 町 村 全 部<br />
或 一 部 分 劃 分 為 振 動 管 制 區 , 第 一 種 管 制 區 內 的 日 間 振 動 管 制 標 準 為<br />
65dB, 夜 間 為 60dB; 第 二 種 管 制 區 內 的 日 間 振 動 管 制 標 準 為 70 dB,<br />
夜 間 為 65dB。<br />
時 段 區 分<br />
管 制 區 別<br />
第 一 種 區 域<br />
第 二 種 區 域<br />
表 3-23 日 本 特 定 工 事 等 振 動 管 制 標 準 [<br />
日 1 ]<br />
日 間<br />
(dB)<br />
60 以 上<br />
65 以 下<br />
65 以 上<br />
70 以 下<br />
夜 間<br />
(dB)<br />
55 以 上<br />
60 以 下<br />
60 以 上<br />
65 以 下<br />
備 註 :1. 日 間 係 指 上 午 5 時 、6 時 、7 時 或 8 時 , 至 下 午 7 時 、8 時 、9 時 或 10<br />
時 ; 夜 間 是 下 午 7 時 、8 時 、9 時 或 10 時 至 翌 日 上 午 5 時 、6 時 、7<br />
時 或 8 時 。<br />
2. 第 一 種 區 域 : 保 持 良 好 的 居 住 環 境 , 專 供 居 住 須 保 持 必 要 安 寧 之 地 區 ;<br />
第 二 種 區 域 住 、 商 、 工 混 合 使 用 之 地 區 , 為 保 護 住 戶 生 活 環 境 、 防 止<br />
振 動 發 生 , 以 及 供 工 業 使 用 但 為 防 止 該 區 住 戶 生 活 環 境 惡 化 而 須 防 制<br />
振 動 之 地 區 。<br />
3. 學 校 、 托 兒 所 、 醫 療 院 所 或 收 容 病 患 之 場 所 、 圖 書 館 、 特 別 老 人 養 護<br />
之 家 周 圍 50 公 尺 以 內 地 區 的 管 制 標 準 , 為 上 列 數 值 再 減 5dB。<br />
3-68
振 動 管 制 區 內 工 場 、 事 業 場 要 設 置 特 定 設 施 時 , 應 於 設 置 30 天<br />
前 依 規 定 提 出 特 定 設 施 種 類 、 運 轉 功 率 、 數 量 、 振 動 防 制 方 法 等 必 要<br />
文 件 向 都 道 府 縣 知 事 申 請 設 置 許 可 , 變 更 時 , 也 應 於 變 更 30 天 前 提<br />
出 許 可 申 請 , 雖 經 許 可 設 置 或 變 更 , 但 運 轉 時 仍 須 符 合 振 動 管 制 標<br />
準 , 若 發 現 不 符 管 制 標 準 或 者 有 可 能 損 害 到 周 圍 生 活 環 境 , 都 道 府 縣<br />
知 事 可 於 受 理 申 請 後 的 30 天 內 , 要 求 提 出 申 請 的 業 者 變 更 相 關 計<br />
畫 , 以 解 決 問 題 狀 態 或 疑 慮 。<br />
都 道 府 縣 知 事 若 查 獲 振 動 管 制 區 內 特 定 工 場 發 生 之 振 動 超 過 管<br />
制 標 準 , 即 通 知 限 期 改 善 , 經 限 期 改 善 期 限 屆 滿 , 其 振 動 仍 超 過 管 制<br />
標 準 時 , 即 處 以 一 年 以 下 有 期 徒 刑 併 科 50 萬 日 元 以 下 罰 金 , 並 再 限<br />
期 改 善 。 為 顧 及 10 名 以 下 從 業 員 的 小 型 企 業 , 若 其 振 動 超 過 管 制 標<br />
準 者 , 都 道 府 縣 知 事 僅 予 以 限 期 改 善 。<br />
都 道 府 縣 知 事 為 執 行 振 動 規 制 法 , 認 為 有 必 要 時 得 要 求 業 者 提 交<br />
特 定 設 施 設 置 狀 況 、 使 用 方 法 、 振 動 防 止 方 法 等 報 告 書 , 並 派 員 前 往<br />
檢 查 特 定 工 場 內 特 定 設 施 及 其 他 振 動 設 施 及 振 動 防 止 設 施 與 相 關 帳<br />
簿 書 類 ; 都 道 府 縣 知 事 得 於 振 動 管 制 區 內 振 動 影 響 嚴 重 的 地 區 實 施 監<br />
測 。 日 本 振 動 規 制 法 各 條 文 訂 定 重 點 分 述 如 下 :<br />
一 、 立 法 主 旨 : 係 為 管 制 工 場 、 事 業 場 之 事 業 活 動 及 建 設 工 事 發 生<br />
的 振 動 , 以 及 道 路 交 通 振 動 要 求 設 置 防 制 措 施 , 以 保 全 生 活 環<br />
3-69
境 , 保 護 國 民 健 康 為 目 的 。( 法 1)<br />
二 、 名 詞 定 義 :<br />
( 一 ) 管 制 標 準 本 法 所 稱 「 特 定 設 施 」 係 指 工 場 及 事 業 場 ( 礦 山 保<br />
安 法 【 昭 和 24 年 法 律 70 號 】 第 二 條 第 二 項 規 定 之 礦 山 除 外 )<br />
設 置 防 振 設 施 。( 法 2)<br />
( 二 ) 本 法 所 稱 「 管 制 標 準 」 指 設 置 特 定 設 施 的 工 場 及 事 業 場 ( 以<br />
下 稱 「 特 定 工 場 」 等 ) 周 界 發 生 振 動 之 最 大 容 許 限 度 。( 法<br />
2)<br />
( 三 ) 本 法 所 稱 「 特 定 建 設 作 業 」 係 指 建 設 工 事 會 產 生 振 動 之 施 工<br />
作 業 。( 法 2)<br />
( 四 ) 本 法 所 稱 「 道 路 交 通 振 動 」 係 指 汽 車 ( 道 路 車 輛 法 【 昭 和<br />
26 年 法 律 185 號 】 第 二 條 第 二 項 規 定 之 汽 車 及 同 條 第 3 項<br />
規 定 具 原 動 機 之 機 車 ) 在 道 路 行 駛 產 生 的 振 動 。( 法 2)<br />
三 、 振 動 管 制 區 劃 分 :<br />
( 一 ) 都 道 府 縣 知 事 為 防 止 集 合 式 住 宅 區 、 醫 院 及 學 校 周 圍 地 區 或<br />
其 他 地 區 受 振 動 影 響 , 以 保 全 國 民 生 活 環 境 , 須 指 定 振 動 管<br />
制 地 域 。( 法 3)<br />
( 二 ) 都 道 府 縣 知 事 依 前 項 指 定 振 動 管 制 地 域 時 , 應 聽 取 相 關 市 町<br />
村 長 意 見 , 變 更 、 廢 止 時 , 亦 同 。( 法 3)<br />
3-70
( 三 ) 都 道 府 縣 知 事 依 ( 一 ) 規 定 指 定 振 動 管 制 地 域 , 須 依 總 理 府<br />
令 規 定 辦 理 公 告 , 變 更 、 廢 止 時 , 亦 同 。( 法 3)<br />
四 、 特 定 工 場 等 相 關 管 制<br />
( 一 ) 依 時 段 、 管 制 區 區 分 訂 定 振 動 管 制 標 準 :<br />
1. 環 境 省 長 官 對 特 定 工 場 等 發 生 之 振 動 依 其 影 響 程 度 、 發 生<br />
日 間 或 夜 間 或 其 他 時 段 、 及 都 道 府 縣 知 事 依 前 條 第 一 項 規<br />
定 指 定 之 振 動 管 制 地 域 區 分 訂 定 振 動 管 制 基 準 。( 法 4)<br />
2. 市 町 村 長 對 三 、( 一 ) 規 定 指 定 的 振 動 振 動 管 制 地 域 ( 以<br />
下 稱 「 指 定 地 域 」) 全 部 或 一 部 分 , 因 該 地 域 自 然 的 、 社 會<br />
的 條 件 特 殊 情 形 , 為 十 分 保 全 當 地 居 民 生 活 環 境 , 得 於 環<br />
境 省 長 官 前 項 規 定 所 訂 管 制 基 準 下 , 另 訂 適 用 管 制 基 準 。<br />
( 法 4)<br />
3. 有 關 管 制 基 準 變 更 、 廢 止 時 準 用 本 法 第 三 條 第 三 項 規 定 。<br />
( 二 ) 特 定 工 場 之 振 動 管 制 標 準 : 經 指 定 之 指 定 地 域 內 的 特 定 工 場<br />
之 設 施 應 符 合 該 特 定 工 場 之 振 動 管 制 基 準 。( 法 5)<br />
( 三 ) 特 定 設 施 設 置 申 請 : 經 指 定 的 指 定 地 域 內 的 工 場 及 事 業 場 ( 限<br />
設 罝 特 定 設 施 者 ) 應 自 特 定 設 施 設 置 之 日 起 三 十 日 內 依 總 理<br />
府 令 規 定 , 向 市 町 村 長 提 出 下 列 申 請 事 項 :( 法 6)<br />
1. 法 人 名 稱 及 住 所 , 代 表 人 姓 名 。<br />
3-71
2. 工 場 或 事 業 場 名 稱 及 所 在 地 。<br />
3. 特 定 設 施 種 類 、 運 轉 能 力 及 數 量 。<br />
4. 振 動 防 止 方 法 。<br />
5. 特 定 設 施 使 用 方 法 。<br />
6. 其 他 總 理 府 令 規 定 事 項 。<br />
前 項 規 定 申 請 事 項 , 包 括 特 定 設 施 配 置 圖 , 其 他 總 理 府 令 規<br />
定 文 書 等 附 件 。<br />
( 四 ) 特 定 設 施 設 置 變 更 事 項 :<br />
1. 依 本 法 第 六 條 第 一 項 及 第 七 條 第 一 項 規 定 提 出 申 請 者 , 如<br />
係 依 第 六 條 第 一 項 第 三 款 至 第 五 款 揭 示 事 項 之 變 更 , 當 該<br />
事 項 變 更 開 始 三 十 天 前 , 應 依 總 理 府 令 規 定 向 市 町 村 長 提<br />
出 變 更 申 請 。( 法 8)<br />
2. 依 本 法 第 六 條 第 一 項 及 第 七 條 第 一 項 規 定 提 出 申 請 者 , 當<br />
該 特 定 工 場 等 設 置 特 定 設 施 以 外 之 設 施 , 應 於 該 特 定 設 施<br />
設 置 三 十 天 內 依 總 理 府 令 規 定 , 向 市 町 村 長 提 出 本 法 第 六<br />
條 第 一 項 各 款 揭 示 事 項 。( 法 8)<br />
3. 1 及 2 項 規 定 申 請 事 項 準 用 本 法 第 六 條 第 一 項 規 定 。<br />
( 五 ) 特 定 工 場 振 動 量 管 制 : 市 町 村 長 依 第 六 條 第 一 項 及 第 八 條 前<br />
一 項 規 定 受 理 申 請 , 這 些 申 請 之 特 定 工 場 發 生 振 動 應 符 合 振<br />
3-72
動 管 制 基 準 , 若 有 損 害 特 定 工 場 周 圍 地 區 生 活 環 境 境 之 虞<br />
者 , 應 自 受 理 申 請 之 日 起 三 十 日 內 , 要 求 申 請 者 採 取 必 要 振<br />
動 防 制 方 法 , 及 特 定 設 施 使 用 方 法 , 並 提 出 變 更 計 畫 。( 法 9)<br />
( 六 ) 特 定 設 施 停 用 申 請 事 項 : 依 本 法 第 六 條 第 一 項 及 第 七 條 第 一<br />
項 規 定 提 出 申 請 者 , 若 為 第 六 條 第 一 項 第 一 、 二 款 揭 示 事 項<br />
變 更 , 及 特 定 工 瑒 等 設 置 之 特 定 設 施 停 止 使 用 者 , 應 於 三 十<br />
日 內 向 市 町 村 長 提 出 變 更 申 請 。( 法 10)<br />
( 七 ) 特 定 設 施 轉 讓 、 借 入 申 請 事 項 : 依 本 法 第 六 條 第 一 項 及 第 七<br />
條 第 一 項 規 定 提 出 申 請 者 , 若 係 特 定 工 場 等 設 置 之 特 定 設 施<br />
轉 讓 、 借 入 、 以 該 特 定 設 施 申 請 人 為 承 繼 者 。( 法 11)<br />
( 八 ) 特 定 設 施 繼 承 或 合 併 事 項 :<br />
1. 依 本 法 第 六 條 第 一 項 及 第 七 條 第 一 項 規 定 提 出 申 請 者 , 因<br />
繼 承 或 合 併 後 , 具 承 繼 地 位 的 存 續 之 法 人 或 合 併 設 立 之 法<br />
人 為 申 請 人 。( 法 11)<br />
2. 本 法 第 十 一 條 第 一 、 二 項 規 定 承 繼 地 位 者 , 自 承 繼 日 起 三<br />
十 日 內 依 本 法 第 六 條 第 一 項 及 第 七 條 第 一 項 規 定 向 市 町 村<br />
長 提 出 申 請 。( 法 11)<br />
( 九 ) 特 定 設 施 設 置 者 義 務 :<br />
1. 指 定 地 域 內 的 特 定 工 場 等 發 生 之 振 動 應 符 合 管 制 基 準 , 市<br />
3-73
町 村 長 若 認 為 有 損 害 特 定 工 場 等 周 圍 地 區 生 活 環 境 之 虞<br />
時 , 應 對 特 定 工 場 等 設 置 者 , 提 出 限 期 改 善 勸 告 , 並 要 求<br />
其 採 取 必 要 之 振 動 防 止 方 法 及 改 善 特 定 設 施 使 用 方 法 與 配<br />
置 變 更 。( 法 12)<br />
2. 市 町 村 長 於 期 限 內 要 求 依 第 九 條 規 定 接 受 勸 告 者 , 應 令 其<br />
於 期 限 內 對 特 定 設 施 予 以 改 善 。( 法 12)<br />
( 十 ) 特 定 設 施 不 予 適 用 範 圍 : 應 依 本 法 第 七 條 第 二 項 規 定 提 出 申<br />
請 之 特 定 工 場 , 若 於 指 定 地 域 指 定 公 告 之 日 及 該 項 特 定 設 施<br />
公 告 之 日 起 三 年 間 ( 該 設 施 於 政 令 規 定 設 施 設 置 場 合 四 年 間 )<br />
不 予 適 用 。 同 時 , 該 指 定 地 域 內 的 特 定 設 施 適 用 地 方 公 共 團<br />
體 條 例 第 一 項 規 定 者 , 以 及 依 第 八 條 第 一 項 規 定 出 申 請 之 場<br />
合 , 不 受 三 十 天 期 限 之 限 制 。( 法 12)<br />
( 十 一 ) 小 規 模 者 特 殊 考 量 : 市 町 村 長 對 適 用 本 法 第 九 條 及 前 條 第<br />
一 項 及 第 二 項 規 定 事 項 之 小 規 模 事 業 者 , 若 其 事 業 活 動 有 衍<br />
生 障 害 時 , 得 特 殊 考 慮 勸 告 命 令 之 內 容 。( 法 13)<br />
五 、 特 定 建 設 作 業 相 關 規 制<br />
( 一 ) 特 定 建 設 作 業 申 請 事 項 : 指 定 地 域 內 之 特 定 建 設 作 業 , 應 於<br />
伴 隨 建 設 工 事 施 工 作 業 開 始 之 日 起 七 日 內 , 依 總 理 府 令 規 定<br />
向 市 町 村 長 提 出 下 列 申 請 事 項 , 同 時 , 因 災 害 或 其 也 事 態 發<br />
3-74
生 之 特 定 建 設 作 業 須 採 取 必 要 緊 急 措 施 場 合 不 予 適 用 。( 法<br />
14)<br />
1. 法 人 名 稱 、 地 址 及 代 表 人 姓 名 。<br />
2. 建 設 工 事 目 的 、 設 施 、 工 作 物 類 。<br />
3. 特 定 建 設 作 業 的 種 類 、 場 所 、 實 施 時 間 及 作 業 時 間 。<br />
4. 振 動 防 止 方 法 。<br />
5. 其 他 總 理 府 令 規 定 事 項 。<br />
當 該 建 設 工 事 施 工 很 快 速 者 , 仍 須 向 市 町 村 長 提 出 前 項 各 款<br />
揭 示 申 請 事 項 。<br />
依 前 二 項 規 定 提 出 申 請 者 , 應 附 上 該 特 定 建 設 作 業 場 所 附 近<br />
配 置 圖 , 及 總 理 府 令 規 定 之 文 書 。<br />
( 二 ) 特 定 建 設 作 業 改 善 事 項 :<br />
1. 市 町 村 長 對 指 定 地 域 內 特 定 建 設 作 業 伴 隨 產 生 之 振 動 , 認<br />
有 不 符 合 總 理 府 令 規 定 之 基 準 , 且 有 損 害 該 特 定 建 設 作 業<br />
場 所 周 邊 生 活 環 境 之 虞 者 , 限 其 於 該 建 設 工 事 施 工 期 間<br />
內 , 對 此 一 事 態 進 行 改 善 , 提 出 振 動 防 止 方 法 及 提 出 特 定<br />
建 設 作 業 的 作 業 時 間 變 更 提 出 勸 告 。( 法 15)<br />
2. 市 町 村 長 依 前 項 規 定 提 出 勸 告 , 改 善 期 限 應 在 特 定 建 設 作<br />
業 施 行 期 間 內 。( 法 15)<br />
3-75
3. 當 該 設 施 及 工 作 物 因 建 設 工 事 工 期 延 遲 致 對 公 共 福 祉 產<br />
生 障 害 時 , 若 該 設 施 及 工 作 物 屬 特 定 建 設 作 業 , 市 町 村 長<br />
得 依 二 項 規 定 提 出 勸 告 及 命 令 要 求 該 建 設 工 事 實 施 者 十 分<br />
留 意 所 生 障 害 對 生 活 環 境 保 全 的 影 響 。( 法 15)<br />
六 、 道 路 交 通 振 動 相 關 請 求<br />
( 一 ) 道 路 交 通 振 動 改 善 之 請 求 :<br />
1. 依 本 法 第 十 九 條 執 行 測 定 之 場 合 , 其 道 路 交 通 振 動 超 過 總<br />
理 府 令 規 定 的 限 度 , 經 市 町 村 長 認 有 損 害 道 路 周 邊 生 活 環<br />
境 之 虞 時 , 應 請 求 道 路 管 理 者 採 行 道 路 交 通 振 動 防 止 、 舖<br />
裝 措 施 , 及 都 道 府 縣 公 安 委 員 會 【 道 路 交 通 法 - 昭 和 35<br />
年 法 律 第 150 號 】 規 定 相 關 措 施 。( 法 16)<br />
2. 道 路 管 理 者 依 前 項 請 求 應 採 行 之 道 路 交 通 振 動 防 止 方<br />
法 、 及 部 份 路 段 舖 裝 、 維 持 及 修 繕 實 施 。<br />
七 、 雜 則<br />
( 一 ) 特 定 設 施 及 建 設 作 業 人 檢 查 事 項 :<br />
1. 市 町 村 長 依 本 法 規 定 之 必 要 限 度 、 政 令 , 指 定 之 特 定 設<br />
施 、 特 定 建 設 作 業 伴 隨 建 設 工 事 之 施 工 者 , 其 文 職 人 員 得<br />
進 入 特 定 設 施 設 置 之 特 定 工 場 , 檢 查 特 定 設 施 狀 況 、 特 定<br />
建 設 作 業 狀 況 及 其 他 必 要 事 項 。( 法 17)<br />
3-76
2. 依 1. 項 規 定 進 入 檢 查 之 職 員 應 攜 帶 並 依 關 係 人 要 求 提 示<br />
身 份 證 明 書 。( 法 17)<br />
3. 依 第 1 項 規 定 進 入 檢 查 的 權 限 , 不 包 括 犯 罪 搜 查 認 定 解 釋<br />
( 法 17)。<br />
( 二 ) 其 他 事 業 振 動 管 制 事 項 :<br />
1. 振 動 電 氣 事 業 法 【 昭 和 39 年 法 律 第 170 號 】 第 二 條 第 一<br />
項 第 14 款 規 定 之 電 氣 工 作 物 , 及 天 然 氣 事 業 法 【 昭 和 29<br />
年 法 律 第 51 號 】 第 二 條 第 十 二 項 規 定 之 天 然 氣 工 作 物 設 有<br />
特 定 設 施 者 , 適 用 本 法 第 六 條 至 第 十 三 條 之 規 定 及 電 氣 事<br />
業 法 與 天 然 氣 事 業 法 相 關 規 定 。( 法 18)<br />
2. 通 商 產 業 大 臣 對 第 六 條 、 第 八 條 第 一 項 、 第 十 條 及 第 十 一<br />
條 第 三 項 規 定 與 電 氣 事 業 法 及 天 然 氣 事 業 法 規 定 , 依 前 項<br />
提 出 特 定 設 施 認 可 申 請 者 , 應 向 該 特 定 設 施 所 在 地 管 轄 市<br />
町 村 長 提 出 認 可 申 請 及 申 請 事 項 。( 法 18)<br />
3. 市 町 村 長 依 第 一 項 規 定 提 出 之 特 定 設 施 之 特 定 工 場 , 認 其<br />
發 生 振 動 有 損 害 特 定 工 場 周 邊 生 活 環 境 之 虞 時 , 通 商 產 業<br />
大 臣 得 對 該 設 施 依 第 九 條 及 第 十 二 條 規 定 及 電 氣 事 業 法 與<br />
天 然 氣 事 業 法 提 出 改 善 要 求 。( 法 18)<br />
4. 通 商 產 業 大 臣 應 將 依 項 規 定 提 出 要 求 之 場 合 , 通 知 該 市 町<br />
3-77
村 長 。<br />
( 三 ) 振 動 監 測 事 項 : 都 道 府 縣 知 事 得 於 指 定 地 域 內 振 動 影 響 嚴 重<br />
地 區 實 施 監 測 。( 法 19)<br />
( 四 ) 其 他 事 業 體 振 動 管 制 義 務 : 都 道 縣 知 事 依 本 法 立 法 目 的 須 達<br />
成 的 主 要 條 件 , 得 會 同 相 關 行 政 機 關 長 官 及 相 關 地 方 公 共 團<br />
體 協 調 提 供 特 定 設 施 、 特 定 建 設 作 業 及 道 路 交 通 振 動 狀 況 相<br />
關 資 料 以 及 提 示 振 動 防 止 意 見 。( 法 20)<br />
( 五 ) 振 動 改 善 資 金 援 助 事 項 : 國 家 對 特 定 工 場 等 發 生 之 振 動 , 及<br />
特 定 建 設 作 業 伴 隨 發 生 振 動 , 須 設 置 防 止 及 改 善 設 施 , 應 給<br />
予 必 要 資 金 、 技 術 的 協 助 。( 法 21)<br />
( 六 ) 國 家 對 振 動 改 良 之 研 究 : 國 家 對 振 動 發 生 設 施 的 改 良 之 研<br />
究 、 振 動 的 生 活 環 境 影 響 之 研 究 及 其 他 振 動 防 止 相 關 研 究 與<br />
改 進 , 應 將 其 成 果 普 及 化 。( 法 22)<br />
( 七 ) 法 令 釋 示 事 項 : 本 法 規 定 都 道 府 縣 知 事 權 限 所 屬 事 務 的 一 部<br />
分 , 包 括 行 政 命 令 發 布 、 法 令 釋 示 。( 法 23)<br />
( 八 ) 公 共 團 體 特 定 工 場 振 動 不 適 用 管 制 之 規 定 :<br />
1. 本 法 規 定 地 方 公 共 團 體 在 指 定 地 域 內 設 置 特 定 工 瑒 等 所<br />
發 生 振 動 , 因 該 地 域 內 自 然 的 、 社 會 的 條 件 , 得 不 適 用 本<br />
法 及 其 他 條 例 規 定 。( 法 24)<br />
3-78
2. 本 法 規 定 地 方 公 共 團 體 於 指 定 地 域 內 設 置 工 場 , 若 其 事 業<br />
場 不 屬 於 特 定 工 場 等 , 且 非 屬 指 定 地 域 內 之 建 設 工 事 施 行<br />
作 業 , 此 一 事 業 場 所 發 生 之 振 動 其 條 例 所 做 主 要 管 制 得 不<br />
適 用 本 法 。( 法 24)<br />
八 、 罰 則<br />
( 一 ) 管 制 區 內 特 定 工 場 違 反 振 動 管 制 標 準 : 違 反 第 十 二 條 第 二 項<br />
規 定 所 提 命 令 者 , 處 一 年 以 下 拘 役 及 五 十 萬 日 元 以 下 罰 金 。<br />
( 法 25)<br />
( 二 ) 未 依 規 定 提 出 設 置 申 請 者 : 違 反 第 六 條 第 一 項 規 定 申 請 之 事<br />
項 者 , 若 為 虛 偽 不 實 之 記 載 及 違 反 第 十 五 條 第 二 項 規 定 之 命<br />
令 者 , 處 三 十 萬 日 元 以 下 罰 金 。( 法 26)<br />
( 三 ) 違 反 特 定 設 施 變 更 、 轉 讓 、 特 定 建 設 作 業 變 更 、 振 動 源 檢 查<br />
事 項 : 違 反 第 七 條 第 一 項 、 第 八 條 第 一 項 及 第 二 項 、 第 十 四<br />
條 第 一 項 規 定 申 請 事 項 為 虛 偽 不 實 之 記 載 , 及 第 十 七 條 第 一<br />
項 規 定 報 告 為 虛 偽 不 實 之 報 告 者 , 或 同 項 拒 絕 檢 查 或 規 避<br />
者 , 處 十 萬 日 元 以 下 罰 金 。( 法 27)<br />
( 四 ) 相 關 被 處 分 人 之 規 定 : 違 反 依 前 三 條 所 做 處 分 得 一 併 處 分 法<br />
人 代 表 人 及 法 人 代 理 人 、 使 用 人 及 其 他 從 業 者 、 法 人 相 關 業<br />
務 執 行 人 。( 法 28)<br />
3-79
( 五 ) 特 定 設 施 變 更 、 出 讓 、 借 入 、 繼 承 等 事 項 申 請 事 宜 : 違 反 第<br />
十 條 、 第 十 一 條 第 三 項 及 第 十 四 條 第 二 項 規 定 申 請 事 項 所 做<br />
虛 偽 不 實 記 載 , 處 三 萬 日 元 以 下 罰 鍰 。( 法 29)<br />
九 、 附 則<br />
( 一 ) 法 令 施 行 日 期 : 本 法 自 平 成 十 二 年 四 月 一 日 施 行 。<br />
3-80
第 四 章 振 動 量 測 與 評 估<br />
振 動 與 噪 音 均 屬 於 物 理 性 公 害 , 其 不 具 殘 留 性 與 感 受 程 度 因 人 之<br />
異 的 特 性 , 使 得 振 動 量 測 及 評 估 方 法 與 空 氣 、 水 質 等 化 學 性 污 染 源 截<br />
然 不 同 , 以 下 將 分 述 現 行 各 種 振 動 評 估 指 標 計 算 方 式 , 整 理 國 內 高 架<br />
道 路 、 鐵 路 等 振 動 影 響 現 況 , 並 提 出 振 動 量 測 規 範 與 評 估 模 式 建 立 方<br />
法 。<br />
4.1 國 際 振 動 及 日 本 環 境 振 動 量 測 差 異 分 析<br />
國 際 振 動 量 測 規 範 及 管 制 對 象 主 要 係 針 對 作 業 環 境 的 振 動 量 , 即<br />
人 為 操 作 機 械 因 機 械 振 動 傳 導 對 操 作 人 員 , 及 作 業 場 所 附 近 其 他 人 的<br />
影 響 , 而 日 本 除 了 作 業 環 境 的 振 動 影 響 屬 工 業 安 全 衛 生 領 域 外 , 針 對<br />
工 廠 ( 場 )、 營 建 工 程 及 交 通 設 施 等 運 作 產 生 之 振 動 , 傳 導 到 周 界 以 外<br />
對 民 眾 及 建 築 物 產 生 影 響 加 以 管 制 , 此 一 振 動 屬 於 周 界 外 影 響 , 稱 之<br />
為 環 境 振 動 , 兩 者 量 測 及 管 制 對 象 、 管 制 目 的 不 同 , 從 而 其 評 價 指 標<br />
與 量 測 方 法 也 有 差 異 , 表 4-1 為 國 際 振 動 及 日 本 環 境 振 動 量 測 差 異 點 ,<br />
表 4-2 為 ISO 與 JIS 在 垂 直 及 水 平 振 動 加 權 因 子 , 表 4-3 為 歐 美 振 動<br />
測 量 儀 器 及 日 本 振 動 計 規 格 依 據 的 標 準 。<br />
4-1
表 4-1 國 際 振 動 及 日 本 環 境 振 動 量 測 之 比 較<br />
項 目 日 本 工 業 規 格<br />
(JIS Z 8735)<br />
1 適 用 範 圍 使 用 JIS C 1510 所<br />
定 的 振 動 位 準 計 , 量<br />
測 地 面 振 動 公 害 之<br />
振 動 位 準 方 法 。<br />
2-1 測 量 條 件 - 環<br />
境 條 件<br />
2-2 測 量 條 件 - 背<br />
景 振 動<br />
總 和 振 動 與 背 景 振<br />
動 之 之 差 大 於 10dB<br />
以 上 。<br />
3 測 點 的 選 擇 應 視 量 測 的 目 的 , 選<br />
擇 量 測 的 點 數 及 位<br />
置 。<br />
4-1 測 量 方 法 - 振<br />
動 感 應 器 的<br />
放 置 方 法<br />
4-2 測 量 方 法 - 測<br />
定 方 向<br />
4-3 測 量 方 法 - 振<br />
動 感 覺 修 正<br />
方 法<br />
置 於 平 坦 堅 固 的 地<br />
面 。<br />
垂 直 為 Z 軸 , 水 平 為<br />
X 軸 、Y 軸<br />
Z 軸 方 向 使 用 垂 直 振<br />
動 ,X 軸 、Y 軸 方 向<br />
使 用 水 平 振 動 特 性<br />
國 際 規 範 (ISO)<br />
交 通 、 機 械 及 工 業 活<br />
動 產 生 振 動 對 人 體 之<br />
影 響 :<br />
• 0.5Hz 至 80 Hz( 對<br />
健 康 、 舒 適 度 及 感<br />
知 覺 );<br />
• 0.1Hz 至 0.5Hz【 暈<br />
車 ( 船 )】。<br />
行 駛 中 的 交 通 工 具 ;<br />
代 表 性 路 段 上 。<br />
英 國 國 家 標 準<br />
(BS 6842)<br />
8Hz 至 1000 Hz<br />
機 械 振 動 - 手 傳 振 動 的<br />
量 測 方 法 及 規 範 。<br />
本 標 準 適 用 於 週 期 、 非<br />
週 期 及 隨 機 的 振 動 , 不<br />
適 用 衝 擊 性 振 動 。<br />
緊 鄰 接 觸 面 , 在 接 觸 手 及 振 動 結 構 間 不 可<br />
面 中 心 10 公 分 以 內 。 有 彈 性 元 件 , 如 減 振 手<br />
柄 。<br />
必 須 手 與 機 械 在 典 型<br />
作 狀 態 下 量 測 振 動 。<br />
置 於 人 體 支 撐 面 界 面<br />
( 詳 見 表 3-6、 表<br />
3-7、 表 3-15)<br />
振 動 進 入 身 體 一 點 為<br />
測 量 中 心 軸 之 座 標 系<br />
統 之 X、Y、Z 軸<br />
詳 見 表 3-10 坐 著 的 人 :<br />
X 軸 ( 支 持 座 位 表 面 振<br />
動 ) Wd<br />
Y 軸 ( 支 持 座 位 表 面 振<br />
動 ) Wd<br />
Z 軸 ( 支 持 座 位 表 面 振<br />
動 ) Wb<br />
站 著 的 人 :<br />
X 軸 ( 地 板 振 動 ) Wd<br />
Y 軸 ( 地 板 振 動 ) Wd<br />
Z 軸 ( 地 板 振 動 ) Wb<br />
躺 著 的 人 :<br />
與 支 撐 表 面 垂 直 向 Wb<br />
與 支 撐 表 面 水 平 向 Wd<br />
4-2
項 目<br />
4-4 測 量 方 法 - 量<br />
測 振 動 位 準<br />
的 選 擇 方 法<br />
4-5 測 量 方 法 - 紀<br />
錄 器 選 定<br />
5 指 示 值 的 讀<br />
法 、 整 理 方 法<br />
及 表 示 方 法<br />
6 附 註 於 量 測<br />
結 果 的 事 項<br />
表 4-1 國 際 振 動 及 日 本 環 境 振 動 量 測 之 比 較 ( 續 )<br />
日 本 工 業 規 格 國 際 規 範 (ISO)<br />
(JIS Z 8735)<br />
選 擇 適 當 量 測 位 振 動 轉 換 器 及 其 產 生<br />
準 , 以 免 造 成 振 動 計 的 訊 號 在 訊 號 處 理<br />
超 載 狀 況<br />
前 , 頻 率 反 應 範 圍 必<br />
須 適 用 於 ISO 規 範 要<br />
求 。<br />
選 擇 符 合 JIS C 1510<br />
規 定 的 紀 錄 器<br />
量 測 日 期 、 時 間 及 氣<br />
象 狀 況<br />
量 測 場 所 及 草 圖<br />
振 動 源 的 種 類 及 型<br />
式<br />
量 測 器 的 種 類 、 型 式<br />
製 造 業 者 名 稱<br />
振 動 感 測 器 的 安 置<br />
方 法<br />
量 測 值 整 理 方 法<br />
其 他 必 要 的 事 項<br />
報 告 應 包 含 頻 譜 、 振<br />
動 軸 、 時 間 性 的 變 化<br />
及 其 他 影 響 感 受 的 因<br />
素 ( 如 年 齡 、 性 別 、<br />
身 材 , 以 及 經 驗 、 期<br />
望 、 激 勵 、 動 機 , 身<br />
體 姿 勢 、 駕 駛 或 乘 坐<br />
等 活 動 , 或 涉 及 錢 財<br />
的 感 受 )。<br />
英 國 國 家 標 準<br />
(BS 6842)<br />
使 用 積 分 器 及 線 性 積<br />
分 儀 整 理 數 據 , 已 獲 得<br />
有 效 之 數 據 。<br />
如 果 監 測 數 據 因 在 手<br />
柄 位 置 不 同 而 有 不<br />
同 , 應 紀 錄 最 大 值 。<br />
頻 率 特 性 ( 振 動 分 離 )<br />
振 動 振 幅<br />
振 動 軸<br />
振 峰 因 素<br />
隨 時 間 分 布 改 變 的 因<br />
素<br />
4-3
表 4-2 ISO 與 JIS 在 垂 直 及 水 平 振 動 加 權 因 子<br />
頻 率<br />
ISO<br />
JIS<br />
垂 直 水 平 垂 直 水 平<br />
1 -6.33 0.1 -5.9 3.3<br />
1.25 -6.29 0.07 -5.2 3.2<br />
1.6 -6.12 0.28 -4.3 2.9<br />
2 -5.49 -1.01 -3.2 2.1<br />
2.5 -4.01 -2.20 -2 0.9<br />
3.15 -1.90 -3.85 -0.8 -0.8<br />
4 -0.29 -5.82 0.1 -2.8<br />
5 0.33 -7.76 0.5 -4.8<br />
6.3 0.46 -9.81 0.2 -6.8<br />
8 0.31 -11.93 -0.9 -8.9<br />
10 -0.10 -13.91 -2.4 -10.9<br />
12.5 -0.89 -15.87 -4.2 -13<br />
16 -2.28 -18.03 -6.1 -15<br />
20 -3.93 -19.99 -8 -17<br />
25 -5.80 -21.94 -10 -19<br />
31.5 -7.86 -23.98 -12 -21<br />
40 -10.05 -26.13 -14 -23<br />
50 -12.19 -28.22 -16 -25<br />
63 -14.61 -30.06 -18 -27<br />
80 -17.56 -33.53 -20 -29<br />
表 4-3 各 國 環 境 振 動 量 測 標 準 及 儀 器 規 範<br />
量 測 標 準<br />
儀 器 規 範<br />
國 際 標 準 組 織 ISO 2631 ISO 8042<br />
美 國 ANSI S3.18 ANSI S2.2<br />
英 國 BS 6842 BS 7119<br />
日 本 JIS Z 8735 JIS Z 1510<br />
中 國 大 陸 GB 10071 ISO 8042<br />
台 灣 無 CNS 7130<br />
4-4
4.2 振 動 評 估 指 標<br />
在 日 本 所 稱 的 振 動 公 害 , 係 指 全 身 振 動 的 人 體 影 響 , 其 來 源 不 外<br />
是 工 場 的 機 械 、 建 設 作 業 使 用 施 工 機 械 、 汽 車 與 鐵 路 列 車 行 駛 引 起 的<br />
地 盤 振 動 等 , 這 些 振 動 來 源 會 造 成 建 築 物 損 壞 , 並 妨 害 住 戶 日 常 生 活 ,<br />
也 是 民 眾 經 常 會 提 出 對 物 的 損 害 或 振 動 公 害 產 生 的 陳 情 原 因 。 一 般 地<br />
表 振 動 有 垂 直 及 水 平 方 向 振 動 , 而 人 體 對 垂 直 振 動 的 感 覺 最 大 為 強<br />
烈 , 因 此 環 境 振 動 評 估 指 標 以 能 顯 現 振 動 對 日 間 健 康 障 害 、 日 常 生 活<br />
障 害 、 夜 間 睡 眠 的 影 響 , 雖 然 日 本 以 往 使 用 振 動 速 度 (mm/s) 為 評 估<br />
尺 度 , 但 至 1976 年 「 振 動 規 制 法 」 訂 定 施 行 後 , 即 使 用 振 動 感 覺 補 正<br />
振 動 加 速 度 位 準 ,1995 年 日 本 工 業 規 格 將 新 的 振 動 加 速 度 位 準 及 振 動<br />
位 準 予 以 重 新 定 義 後 , 成 為 環 境 振 動 通 用 的 評 估 指 標 。<br />
對 於 居 住 在 鄰 近 振 動 源 的 住 戶 , 最 常 提 出 的 陳 情 訴 求 不 外 是 牆 壁 發<br />
生 龜 裂 、 門 窗 有 振 動 現 象 , 一 般 而 言 , 地 表 振 動 以 垂 直 振 動 較 水 平 振<br />
動 來 得 大 , 振 動 頻 率 範 圍 也 以 人 體 對 垂 直 振 動 感 受 也 較 強 , 在 訂 定 管<br />
制 標 準 時 , 日 間 時 段 應 考 量 振 動 對 健 康 的 損 害 , 及 日 常 生 活 的 影 響 ,<br />
夜 間 則 需 考 慮 對 睡 眠 的 妨 害 , 本 計 畫 建 議 使 用 L v10 為 工 廠 場 、 營 建 工<br />
程 、 營 業 場 所 、 娛 樂 場 所 的 振 動 評 估 指 標 , 至 於 交 通 振 動 方 面 , 為 區<br />
別 交 通 振 動 與 環 境 振 動 , 建 議 使 用 事 件 振 動 位 準 (L veq )。<br />
日 本 一 般 用 振 動 量 (L v10 ) 表 示 , 其 值 以 修 正 加 速 度 值 20log(a/<br />
4-5
a 0 ) 表 示 , 此 處 振 動 加 速 度 的 標 準 值 a 0 , 在 JIS 為 10 -5 m/sec 2 (JIS);<br />
其 中 a 是 振 動 加 速 度 實 效 值 ( 振 動 感 覺 修 正 值 ), 計 算 公 式 為 =(Σan 2<br />
×10 c/10 ) 1/2, , 以 下 為 振 動 量 的 計 算 方 法 :<br />
一 、 振 動 實 效 值 及 計 算<br />
( 一 ) ISO 之 振 動 加 速 度 以 dB 來 表 示 , 以 下 式 求 之<br />
a<br />
L a<br />
= 20log<br />
a<br />
0<br />
a<br />
0<br />
:JIS 為 10 -5 m/sec 2<br />
( 二 ) 振 動 量 L v<br />
a<br />
L v<br />
= 20log<br />
a<br />
0<br />
1<br />
−<br />
−5<br />
2<br />
a = 2×<br />
f<br />
( 1 ≤ f ≤ 4)<br />
0<br />
10<br />
a ( 4 ≤ f ≤ 8)<br />
0<br />
= 10 −5<br />
−5<br />
a0 = 0.125×<br />
10 f ( 8 ≤ f ≤ 90)<br />
f : 垂 直 振 動 的 振 動 數 【Hz】<br />
( 三 ) 振 動 dB 的 計 算<br />
1、 噪 音 和 振 動 強 度 以 下 式 表 示 :<br />
⎛ P ⎞<br />
2<br />
L = 10log<br />
⎜<br />
⎟<br />
⎝ P1<br />
⎠<br />
2<br />
2、 有 二 振 動 加 速 度 實 效 值 為 a 1 、a 2 , 其 差 定 義 為<br />
⎛ a ⎞ ⎛<br />
2<br />
a ⎞<br />
2<br />
L = 20log<br />
⎜<br />
⎟ = 10log<br />
⎜<br />
⎟<br />
⎝ a1<br />
⎠ ⎝ a1<br />
⎠<br />
2<br />
P<br />
2 10<br />
簡 化 為 = 10<br />
P<br />
1<br />
L<br />
4-6
3、 和<br />
L 1 、L 2 、L 3 、……、L n 為 各 加 速 度 實 效 值 P 1 、P 2 、P 3 、……、<br />
P n 之 dB 值<br />
P<br />
1 =<br />
P<br />
0<br />
10<br />
L1<br />
L2<br />
L3<br />
P<br />
10 2<br />
P<br />
10<br />
, =<br />
3 10<br />
10 , = 10<br />
P<br />
0<br />
P<br />
0<br />
,…….<br />
P<br />
n =<br />
P<br />
0<br />
其 和 為<br />
L<br />
L n<br />
10 10<br />
L L2<br />
L3<br />
⎡⎛ P + P<br />
⎞⎤<br />
⎛<br />
2<br />
+ P3<br />
+ .... + P<br />
⎢<br />
⎥ = ⎜<br />
⎜<br />
1 n<br />
⎟<br />
10 10 10<br />
10log<br />
10log 10 + 10 + 10 + ... +<br />
⎢<br />
⎥<br />
10<br />
⎣⎝<br />
P0<br />
⎠⎦<br />
⎝<br />
1 n<br />
=<br />
10<br />
4、 平 均 值<br />
5、 差<br />
L<br />
⎡<br />
1 L2<br />
L3<br />
Ln<br />
1 ⎛<br />
= ⎢ ⎜<br />
10 10<br />
10<br />
L 10log 10 + + + +<br />
⎢<br />
10 10 10 ... 10<br />
⎣<br />
n ⎝<br />
設 L 1 、L 2 之 差 為 L 3 , 其 計 算 式 為<br />
⎞⎤<br />
⎟<br />
⎥<br />
⎠⎥⎦<br />
L<br />
⎞<br />
⎟<br />
⎠<br />
L<br />
3<br />
( P − P )<br />
L1<br />
L2<br />
⎡ ⎤ ⎛<br />
1 2<br />
= ⎢ ⎥ = ⎜ 10 10<br />
10log<br />
10log 10 −10<br />
⎣ P0<br />
⎦ ⎝<br />
⎞<br />
⎟<br />
⎠<br />
4.3 振 動 影 響 量 表<br />
日 本 都 會 地 區 密 集 的 建 築 物 , 四 通 八 達 的 大 眾 運 輸 系 統 路 網 , 以<br />
及 四 處 可 見 的 營 建 工 程 施 工 作 業 , 環 境 振 動 陳 情 事 件 發 生 得 相 當 早 ,<br />
4-7
所 以 在 解 決 此 一 公 害 問 題 有 很 先 進 的 技 術 , 一 般 而 言 , 日 本 民 眾 提 出<br />
振 動 對 其 影 響 的 陳 情 內 容 可 概 分 為 :<br />
1. 物 的 方 面 : 門 、 窗 戶 、 天 花 板 有 搖 動 現 象 ; 門 、 窗 戶 、 天 花 板 發 生<br />
喀 啦 喀 啦 響 聲 。<br />
2. 心 理 方 面 : 睡 眠 受 到 妨 害 、 影 響 思 考 及 讀 書 、 周 遭 氣 氛 有 壓 迫 感 。<br />
3. 生 理 方 面 : 頭 痛 或 頭 重 感 覺 、 耳 鳴 、 耳 朵 有 壓 迫 感 、 胸 部 或 腹 部 有<br />
壓 迫 感 、 喉 嚨 有 振 動 感 覺 或 感 覺 乾 燥 、 鼻 子 癢 癢 的 、 吸 氣 苦 苦 的 或<br />
咳 嗽 、 呼 吸 不 順 暢 、 腸 胃 不 適 、 血 壓 升 高 。<br />
根 據 日 本 研 究 文 獻 指 出 , 在 機 械 設 備 運 轉 時 , 往 往 同 時 有 振 動 加<br />
速 度 及 低 頻 振 動 的 影 響 , 圖 4-1 表 示 50〜60dB 的 振 動 量 , 約 有 50% 的<br />
居 民 會 感 受 到 ,65dB 時 有 30% 的 居 民 有 壓 迫 感 , 至 75dB 時 會 有 50%<br />
的 居 民 感 受 到 壓 迫 感 ; 表 4-4 是 振 動 對 睡 眠 的 影 響 , 當 地 表 面 振 動 達<br />
55 分 貝 ( 振 動 台 床 上 振 動 達 60 分 貝 ) 時 , 睡 眠 即 開 始 被 影 響 , 至 地 表<br />
面 振 動 達 74 分 貝 ( 振 動 台 床 上 振 動 達 79 分 貝 ) 時 , 連 3 度 睡 眠 狀 態<br />
有 較 強 的 影 響 。<br />
4-8
110<br />
100<br />
ISO 8 小 時 曝 露 容 許 值<br />
振 動 位 準 (dB)<br />
90<br />
80<br />
70<br />
60<br />
【 住 戶 反 應 】<br />
50% 的 人<br />
有 壓 迫<br />
40% 的 人<br />
有 壓 迫<br />
30% 的 人<br />
有 壓 迫<br />
50% 的 人 稍<br />
有 感 覺<br />
【 第 一 種 區 域 】<br />
工 場 日 間 標<br />
準 值<br />
工 場 夜 間 標<br />
準 值<br />
【 第 二 種 區 域 】<br />
工 場 日 間 標<br />
準 值<br />
工 場 夜 間<br />
標 準 值<br />
鐵<br />
道<br />
坐<br />
列<br />
位<br />
車<br />
上<br />
車<br />
振<br />
廂<br />
動<br />
內<br />
ISO 8 小 時 疲 勞 ˙ 作 業<br />
效 能 減 退 界 限<br />
地 震 對 物 體 產 生 危 害 的 開 始<br />
ISO 8 小 時 愉 快 感 覺 減 低 界 限<br />
2 度 睡 眠 深 度 下 全 數 的 人 會 醒 來<br />
物 的 被 害 感 覺 的 開 始<br />
2 度 睡 眠 深 度 下 半 數 的 人 會 醒 來<br />
1 度 睡 眠 深 度 下 全 數 的 人 會 醒 來<br />
1 度 睡 眠 深 度 下 半 數 的 人 會 醒 來<br />
振 動 的 閾 值<br />
睡 眠 受 到 振 動 影 響<br />
50<br />
註 : 睡 眠 的 影 響 係 以 地 面 值 換 算 而 來 。<br />
【 日 2】<br />
圖 4-1 振 動 影 響 與 振 動 位 準<br />
【 日 5】<br />
表 4-4 振 動 對 睡 眠 的 影 響<br />
垂 直 振 動 位 準 (dB)<br />
睡 眠 及 其 影 響<br />
地 表 面 振 動 台 的 床 上<br />
55 60(5) 開 始 產 生 影 響<br />
60 65(10) 1 度 睡 眠 被 打 擾 ;2 度 睡 眠 有 半 數 被 打 擾<br />
64 69(14) 1 度 睡 眠 被 打 擾 ,2 度 睡 眠 以 上 略 有 影 響<br />
69 74(19) 1 度 睡 眠 及 2 度 睡 眠 被 打 擾 ,3 度 睡 眠 略 有<br />
影 響<br />
74 79(24) 1 度 睡 眠 及 2 度 睡 眠 均 會 被 打 擾 ,3 度 睡 眠<br />
影 響 增 強<br />
說 明 : 振 動 的 增 量 為 地 表 面 的 5 分 貝 換 算 , 睡 眠 時 間 以 8 小 時 計 。<br />
環 保 署 於 七 十 九 年 委 託 調 查 過 關 於 振 動 方 面 的 騷 擾 程 度 , 包 含 對<br />
房 屋 及 家 具 的 影 響 、 對 心 理 的 影 響 、 對 生 病 者 的 干 擾 、 對 閱 讀 及 思 考<br />
事 情 的 影 響 、 對 睡 眠 的 影 響 等 六 項 , 以 嘉 義 客 運 車 站 周 圍 地 區 振 動 測<br />
4-9
點 附 近 之 住 民 為 問 卷 對 象 , 如 房 屋 與 道 路 垂 直 時 , 選 離 道 路 第 1 戶 到<br />
第 6 戶 , 即 離 道 路 約 0〜30 公 尺 。 如 房 屋 與 道 路 平 行 時 , 選 道 路 兩 邊<br />
的 第 一 排 房 屋 為 問 卷 調 查 對 象 。<br />
調 查 內 容 為 男 女 別 、 年 齡 、 住 在 該 地 的 期 間 、 職 業 , 關 於 振 動 方<br />
面 分 成 騷 擾 程 度 、 對 房 屋 及 家 具 的 影 響 、 對 心 理 的 影 響 、 對 生 病 者 的<br />
干 擾 、 對 閱 讀 及 思 考 事 情 的 影 響 、 對 睡 眠 的 影 響 等 六 項 , 每 項 分 成 5<br />
種 程 度 。 該 次 問 卷 調 查 受 訪 問 者 男 125 名 , 女 性 198 名 , 計 323 名 ,<br />
住 該 地 期 間 3 年 以 下 119 名 與 10 年 以 上 147 名 , 佔 總 人 數 約 83%, 職<br />
業 則 以 學 生 181 名 與 商 人 88 名 較 多 , 佔 總 人 數 的 84%, 年 齡 分 佈 以 16<br />
〜40 歲 為 主 , 計 284 名 , 佔 總 人 數 89%。<br />
調 查 結 果 發 現 振 動 量 須 至 VL( 垂 直 振 動 量 )55dB(JIS) 起 , 才 會 有 感<br />
覺 , 此 與 日 本 以 55dB 為 振 動 干 擾 評 估 標 準 結 果 相 同 。 此 外 , 振 動 以<br />
L eq 值 表 示 時 其 值 偏 低 , 較 無 法 反 應 其 環 境 公 害 之 意 義 , 而 所 謂 「 公 害 」<br />
乃 指 影 響 人 們 之 生 活 環 境 或 健 康 之 環 境 污 染 因 子 , 由 此 一 調 查 也 發 現<br />
台 灣 的 民 眾 對 55dB 以 下 之 振 動 並 無 感 覺 。 【 中 2】 , 表 4-5 是 不 同 振 動 量<br />
對 人 與 建 築 物 產 生 的 影 響 , 事 實 上 , 人 的 對 振 動 的 感 受 會 因 生 活 習 性 ,<br />
以 及 不 同 性 別 、 年 齡 的 生 理 及 心 理 狀 況 而 異 , 其 至 不 同 國 籍 文 化 的 人<br />
民 對 振 動 敏 感 程 度 , 也 會 有 所 差 異 , 年 紀 大 的 人 可 能 較 為 敏 感 , 振 動<br />
承 受 的 能 力 較 差 , 所 以 振 動 影 響 量 表 僅 能 供 參 考 , 在 處 陳 情 案 件 時 仍<br />
4-10
應 以 陳 情 人 實 際 感 受 及 訪 談 為 主 。<br />
【 日 7】<br />
表 4-5 振 動 影 響 量 表<br />
分 貝<br />
影 響 結 果<br />
90 房 屋 劇 烈 搖 動 、 有 倒 塌 的 可 能<br />
80 房 屋 搖 動 、 門 窗 咔 啦 咔 啦 響<br />
70 人 的 感 覺 很 明 顯 , 門 窗 會 動<br />
60 人 在 靜 止 狀 態 有 感 覺<br />
50 人 體 感 覺 不 到 的 程 度<br />
國 際 標 準 組 織 針 對 振 動 規 定 的 基 準 值 係 以 八 度 音 階 按 x、y、z 軸<br />
分 別 訂 定 不 同 曲 線 值 , 如 圖 3-9 至 圖 3-11 所 示 , 而 日 本 環 境 省 訂 定 發<br />
布 之 振 動 管 制 標 準 則 以 垂 直 (z 軸 ) 為 主 之 振 動 管 制 標 準 值 , 如 表 3-27<br />
所 示 之 特 定 工 事 等 振 動 管 制 標 準 , 為 提 高 執 行 可 行 性 , 及 簡 化 稽 查 量<br />
測 作 業 , 日 本 採 取 各 頻 率 加 權 總 量 而 得 振 動 位 準 (Lveq)。<br />
4.4 振 動 量 測 計 畫<br />
本 計 畫 已 針 對 已 營 運 之 交 通 設 施 、 營 建 工 程 及 工 業 區 廠 房 振 動 源<br />
分 別 調 查 及 環 境 特 性 及 量 測 振 動 量 , 測 量 方 法 簡 述 如 下 :<br />
一 、 測 定 儀 器 設 備 : 使 用 儀 器 包 括<br />
( 一 ) 振 動 計 :RION VM-51 VIBRATION LEVEL METER, 一 台 。<br />
( 二 ) 拾 振 器 ( 加 速 規 ):RION PV-83A VIBRATION PICK UP , 一 具 。<br />
( 三 ) 筆 記 型 電 腦 一 台 。<br />
二 、 儀 器 測 定 頻 率 範 圍 :1~90 Hz。<br />
4-11
三 、 量 測 評 估 指 標 : 振 動 位 準 (L v )<br />
( 一 ) 振 動 位 準 (L v ) 計 算 公 式 :L v = 10 log (a/a 0 ) 2<br />
( 二 ) 量 測 參 考 基 準 加 速 度 (a 0 ):10 -5 m/s 2<br />
( 三 ) 讀 取 振 動 值 方 向 : 垂 直 (Z) 方 向<br />
L<br />
⎛ 1 v 2<br />
L<br />
Lv<br />
vn<br />
10<br />
10 10 ⎞<br />
( 四 ) 平 均 L v 公 式 計 算 : L<br />
v<br />
= 10log⎜10<br />
+ 10 + .... + 10 ⎟<br />
⎝<br />
⎠<br />
四 、 量 測 地 點<br />
( 一 ) 市 區 平 面 道 路 :<br />
1. 建 國 南 路 二 段 台 北 市 立 圖 書 館 前 道 路<br />
2. 市 民 大 道 光 華 商 場 及 新 生 北 路 之 間 路 段<br />
( 二 ) 市 區 高 架 道 路 : 建 國 南 路 二 段 高 架 橋<br />
( 三 ) 大 眾 捷 運 系 統 :<br />
1. 出 土 段 : 民 權 西 路 站 北 向 段 , 玉 門 街 內<br />
2. 平 面 段 : 復 興 崗 站 至 北 投 站 間<br />
3. 高 架 段 : 復 興 崗 站 至 北 投 站 間<br />
( 四 ) 台 鐵 西 部 幹 線 :<br />
1. 高 速 公 路 橋 墩 桃 園 市 玉 山 街 平 交 道 附 近 ( 第 58/46 號 電 線 桿<br />
處 )<br />
2. 南 港 高 中 週 邊 地 區<br />
( 五 ) 高 速 公 路 橋 墩<br />
4-12
( 六 ) 工 業 區 之 區 域 :<br />
1. 土 城 工 業 區 內 工 廠 ( 一 般 工 廠 )<br />
2. 土 城 工 業 區 內 工 廠 ( 具 衝 床 設 備 之 工 廠 )<br />
3. 土 城 工 業 區 外 圍 週 邊 道 路<br />
( 七 ) 營 建 工 程 工 地 : 內 湖 科 學 園 區 大 東 樓 興 建 地 基 工 程<br />
( 八 ) 陳 情 地 點 : 羅 斯 福 路 三 段 住 商 綜 合 大 樓 ( 冷 卻 水 塔 )<br />
4.5 振 動 量 測 結 果<br />
各 監 測 點 位 置 、 環 境 現 況 及 測 量 實 況 照 片 請 參 詳 附 錄 一 , 實 際 監<br />
測 日 期 、 時 間 、 監 測 所 得 數 據 筆 數 、 鄰 近 道 路 交 通 流 量 、 拾 振 器 ( 加 速<br />
規 ) 放 置 位 置 及 其 理 由 列 表 如 后 , 另 外 監 測 結 果 及 數 據 分 析 詳 述 如 下 :<br />
一 、 市 區 平 面 道 路 :<br />
( 一 ) 監 測 地 點 : 建 國 南 路 二 段 台 北 市 立 圖 書 館 前 道 路<br />
表 4-6 建 國 南 路 二 段 台 北 市 立 圖 書 館 前 道 路 振 動 測 點 分 析<br />
測 站 分 類<br />
市 區 平 面 道 路<br />
測 站 位 置<br />
建 國 南 路 二 段<br />
北 市 立 圖 書 館 前 道 路 ( 北 向 )<br />
監 測 日 期 91.8.28<br />
監 測 時 間 16:40~16:50<br />
監 測 筆 數 240(2.5 秒 一 筆 )<br />
鄰 近 道 路 交 通 流 量<br />
中<br />
拾 振 器 ( 加 速 規 ) 放 置 位 置 距 道 路 1m 處 人 行 道 上 ( 北 向 )<br />
拾 振 器 ( 加 速 規 ) 放 置 位 置 理 由<br />
道 路 週 界 區 域<br />
表 4-7 建 國 南 路 二 段 台 北 市 立 圖 書 館 前 道 路 振 動 監 測 結 果<br />
4-13
10 分 鐘 平 均 L v10 40.59dB<br />
最 大 L vmax<br />
47.5dB<br />
最 小 L vmin<br />
32.3dB<br />
事 件 數 ---<br />
事 件 定 義 ---<br />
選 擇 此 一 地 點 係 此 處 鄰 近 台 北 市 立 圖 書 館 , 且 又 有 建 國 南 路 高 架<br />
道 路 影 響 , 其 主 要 振 動 源 主 要 是 往 北 方 向 道 路 車 輛 , 週 邊 影 響 振 動 來<br />
源 主 要 為 高 架 橋 行 往 車 輛 , 實 地 調 查 時 , 道 路 經 過 車 輛 ( 建 國 南 路 往 北 )<br />
汽 車 有 212 輛 、 機 車 有 151 輛 、 人 行 道 上 的 行 人 約 59 位 、 腳 踏 車 經 過<br />
人 行 道 上 計 有 7 輛 , 監 測 期 間 振 動 量 變 化 如 圖 4-2 所 示 ; 監 測 結 果 10<br />
分 鐘 的 振 動 位 準 (Lv10) 為 40.59 分 貝 , 該 測 點 路 段 無 大 型 車 輛 行 駛 ,<br />
其 振 動 量 與 日 本 道 路 交 通 振 動 管 制 標 準 比 較 , 低 於 純 供 居 住 極 需 要 安<br />
寧 的 第 一 種 區 域 的 日 間 ( 夜 間 ) 振 動 管 制 標 準 65(60) 分 貝 。<br />
50<br />
45<br />
40<br />
Lv<br />
35<br />
30<br />
25<br />
20<br />
圖 4-2 建 國 南 路 二 段 台 北 市 立 圖 書 館 前 道 路 振 動 監 測 圖<br />
( 二 ) 監 測 地 點 : 市 民 大 道 光 華 商 場 及 新 生 北 路 之 間 路 段<br />
4-14
表 4-8 市 民 大 道 光 華 商 場 及 新 生 北 路 之 間 路 段 振 動 測 點 分 析<br />
測 站 分 類<br />
市 區 平 面 道 路<br />
測 站 位 置<br />
台 北 市 市 民 大 道 新 生 北 路 交 接 口<br />
與 光 華 商 場 之 間 路 段 ( 東 向 )<br />
監 測 日 期 91.8.28<br />
監 測 時 間 17:20~17:30<br />
監 測 筆 數 600( 一 秒 一 筆 )<br />
鄰 近 道 路 交 通 流 量<br />
高<br />
拾 振 器 ( 加 速 規 ) 放 置 位 置 道 路 旁 1m 處 人 行 道 上<br />
拾 振 器 ( 加 速 規 ) 放 置 位 置 理 由<br />
道 路 週 界 區 域<br />
表 4-9 市 民 大 道 光 華 商 場 及 新 生 北 路 之 間 路 段 振 動 監 測 結 果<br />
10 分 鐘 平 均 L v10 32.39dB<br />
最 大 L vmax<br />
50.6dB<br />
最 小 L vmin<br />
18.4dB<br />
事 件 數 3<br />
由 於 測 點 離 前 一 個 紅 綠 燈 約 50m, 故 事 件<br />
事 件 定 義 定 義 為 紅 燈 放 行 後 車 群 擁 至 情 形 。( 背 景<br />
振 動 有 明 顯 變 化 定 義 之 )<br />
該 處 背 景 振 動 約 在 20dB〜30dB 之 間 , 選 擇 該 處 的 理 由 係 因 此 處 鄰<br />
近 市 民 大 道 高 架 路 段 , 主 要 振 動 源 為 東 向 道 路 車 輛 , 週 邊 影 響 振 動 來<br />
註 一<br />
源 主 要 為 市 民 大 道 高 架 橋 , 現 場 調 查 到 的 事 件 發 生 時 間 如 下 :<br />
1. 第 一 事 件 : 約 7~65 筆 。<br />
2. 第 二 事 件 : 約 308~341 筆 。<br />
3. 第 三 事 件 : 約 510~594 筆 。<br />
由 此 處 背 景 振 動 量 , 發 現 高 架 橋 段 的 影 響 因 素 不 大 , 測 定 期 間 道<br />
路 往 東 經 過 汽 車 有 218 輛 , 市 民 大 道 中 間 道 往 西 的 汽 車 有 233 輛 , 機<br />
車 有 503 輛 , 人 行 道 的 行 人 約 有 56 位 , 人 行 道 上 機 車 有 22 輛 , 其 中<br />
4-15
市 民 大 道 往 西 方 向 車 輛 忽 略 不 計 , 振 動 量 變 化 情 形 如 圖 4-3 所 示 , 監 測<br />
結 果 10 分 鐘 的 振 動 位 準 (Lv10) 為 32.39 分 貝 , 其 振 動 量 與 日 本 道 路 交<br />
通 振 動 管 制 標 準 比 較 , 低 於 純 供 居 住 極 需 要 安 寧 的 第 一 種 區 域 的 日 間<br />
( 夜 間 ) 振 動 管 制 標 準 65(60) 分 貝 。<br />
60<br />
50<br />
40<br />
Lv<br />
30<br />
20<br />
10<br />
0<br />
圖 4-3 市 民 大 道 中 間 道 往 西 道 路 交 通 振 動 量 分 布 圖<br />
二 、 市 區 高 架 道 路<br />
( 一 ) 監 測 地 點 : 建 國 南 路 二 段 高 架 橋<br />
4-16
表 4-10 建 國 南 路 二 段 高 架 橋 振 動 測 點 分 析<br />
測 站 分 類<br />
市 區 高 架 道 路<br />
測 站 位 置<br />
建 國 南 路 高 架 橋 下 ( 北 向 )<br />
( 瑞 安 街 244 巷 口 附 近 )<br />
監 測 日 期 91.8.28<br />
監 測 時 間 16:10~16:20<br />
監 測 筆 數 240 筆 (2.5 秒 一 筆 )<br />
鄰 近 道 路 交 通 流 量<br />
中<br />
拾 振 器 ( 加 速 規 ) 放 置 位 置<br />
往 北 橋 墩 正 下 方<br />
拾 振 器 ( 加 速 規 ) 放 置 位 置 理 由 ---<br />
表 4-11 建 國 南 路 二 段 高 架 橋 振 動 監 測 結 果<br />
10 分 鐘 平 均 L v10 35.07dB<br />
最 大 L vmax<br />
43.9dB<br />
最 小 L vmin<br />
28.0dB<br />
事 件 數 ---<br />
事 件 定 義 ---<br />
選 擇 該 處 監 測 的 理 由 因 鄰 近 平 面 道 路 車 輛 較 少 , 較 可 客 觀 量 測 到<br />
由 高 架 道 路 所 引 發 之 噪 音 , 其 主 要 振 動 源 為 高 架 道 路 車 輛 、 停 車 場 經<br />
註 一<br />
過 車 輛 , 週 邊 影 響 振 動 來 源 主 要 為 建 國 南 路 往 北 車 輛 , 現 場 觀 察 結<br />
果 影 響 振 動 的 主 要 因 素 幾 乎 是 建 國 南 路 經 過 車 輛 , 另 外 , 現 場 停 車 場<br />
經 過 車 輛 車 速 非 常 緩 慢 , 由 現 場 觀 察 振 動 變 化 量 發 現 對 測 試 結 果 沒 有<br />
影 響 ; 測 量 期 間 道 路 的 車 流 量 , 由 建 國 南 路 往 北 經 過 汽 車 有 205 輛 ,<br />
機 車 有 125 輛 , 停 車 場 經 過 汽 車 有 18 輛 , 振 動 變 化 量 分 布 情 形 如 圖 4-4<br />
所 示 , 監 測 結 果 10 分 鐘 的 振 動 位 準 (Lv10) 為 35.07 分 貝 , 其 振 動 量 與<br />
日 本 道 路 交 通 振 動 管 制 標 準 比 較 , 低 於 純 供 居 住 極 需 要 安 寧 的 第 一 種<br />
4-17
區 域 的 日 間 ( 夜 間 ) 振 動 管 制 標 準 65(60) 分 貝 。<br />
50<br />
45<br />
40<br />
35<br />
Lv<br />
30<br />
25<br />
20<br />
15<br />
10<br />
圖 4-4 建 國 南 路 二 段 高 架 橋 振 動 變 化 量 分 布 圖<br />
三 、 大 眾 捷 運 系 統 :<br />
( 一 ) 出 土 段 : 民 權 西 路 站 北 向 段 , 玉 門 街 內 ( 第 一 測 點 )<br />
表 4-12 民 權 西 路 站 北 向 段 / 玉 門 街 內 振 動 測 點 分 析<br />
測 站 分 類<br />
大 眾 捷 運 系 統<br />
測 站 位 置<br />
淡 水 線 出 土 段 南 向<br />
監 測 日 期 91.9.4<br />
監 測 時 間 13:00~13:10<br />
監 測 筆 數 600<br />
鄰 近 道 路 交 通 流 量<br />
低<br />
拾 振 器 ( 加 速 規 ) 放 置 位 置<br />
出 土 段 旁 人 行 道 上<br />
拾 振 器 ( 加 速 規 ) 放 置 位 置 理 由 ---<br />
表 4-13 民 權 西 路 站 北 向 段 / 玉 門 街 內 振 動 監 測 結 果<br />
10 分 鐘 平 均 L v10 42.23dB<br />
最 大 L vmax<br />
58.1dB<br />
4-18
最 小 L vmin<br />
29.2dB<br />
事 件 數 6<br />
事 件 定 義<br />
捷 運 車 輛 經 過<br />
此 處 背 景 振 動 約 30dB~40dB 之 間 , 選 擇 此 處 的 理 由 係 捷 運 出 土<br />
段 , 主 要 振 動 源 為 捷 運 車 輛 , 週 邊 影 響 振 動 來 源 有 巷 道 內 車 輛 , 測 量<br />
期 間 事 件 發 生 時 間 如 下 :<br />
1. 第 一 事 件 : 約 50~75 筆<br />
2. 第 二 事 件 : 約 104~164 筆<br />
3. 第 三 事 件 : 約 271~282 筆<br />
4. 第 四 事 件 : 約 326~386 筆<br />
5. 第 五 事 件 : 約 476~488 筆<br />
6. 第 六 事 件 : 約 525~580 筆<br />
該 測 點 經 過 捷 運 車 廂 數 有 六 節 車 廂 , 振 源 距 離 量 測 點 6m, 振 源 距<br />
離 地 面 3.5m, 背 景 振 動 約 30~35dB, 街 道 中 心 距 離 量 測 點 約 9m, 街 道<br />
寬 約 6m, 往 北 往 南 各 三 班 次 , 往 北 捷 運 約 造 成 45dB 左 右 振 動 , 往 南<br />
捷 運 約 造 成 50dB 左 右 振 動 , 量 測 位 置 靠 近 列 車 往 南 方 向 , 振 動 變 化 量<br />
分 布 如 圖 4-5 所 示 , 監 測 結 果 10 分 鐘 的 振 動 位 準 (Lv10) 為 42.23 分 貝 ,<br />
其 振 動 量 與 日 本 道 路 交 通 振 動 管 制 標 準 比 較 , 低 於 純 供 居 住 極 需 要 安<br />
寧 的 第 一 種 區 域 的 日 間 ( 夜 間 ) 振 動 管 制 標 準 65(60) 分 貝 。<br />
70<br />
60<br />
4-19<br />
50<br />
40
圖 4-5 民 權 西 路 站 北 向 段 / 玉 門 街 內 振 動 變 化 分 布 圖<br />
( 二 ) 監 測 地 點 : 出 土 段 - 民 權 西 路 站 北 向 段 , 玉 門 街 內 ( 第 二 測 點 )<br />
表 4-14 民 權 西 路 站 北 向 段 , 玉 門 街 內 振 動 測 點 分 析<br />
測 站 分 類<br />
大 眾 捷 運 系 統<br />
4-20
測 站 位 置<br />
淡 水 線 出 土 段 南 向<br />
監 測 日 期 91.9.4<br />
註 一<br />
監 測 時 間 13:15~13:19<br />
監 測 筆 數 226<br />
鄰 近 道 路 交 通 流 量<br />
低<br />
拾 振 器 ( 加 速 規 ) 放 置 位 置<br />
出 土 段 旁 橋 墩 正 下 方<br />
拾 振 器 ( 加 速 規 ) 放 置 位 置 理 由 ---<br />
表 4-15 民 權 西 路 站 北 向 段 / 玉 門 街 內 振 動 監 測 結 果<br />
10 分 鐘 平 均 L v10 46.1dB<br />
最 大 L vmax<br />
58.4dB<br />
最 小 L vmin<br />
28.6dB<br />
事 件 數 3<br />
事 件 定 義<br />
捷 運 車 輛 經 過<br />
該 處 背 景 振 動 約 在 30dB~40dB 之 間 , 選 擇 此 處 的 理 由 為 捷 運 出 土<br />
段 , 其 主 要 振 動 源 為 捷 運 車 輛 , 週 邊 影 響 振 動 來 源 為 巷 道 內 車 輛 , 量<br />
測 期 間 事 件 發 生 時 間 如 下 :<br />
1. 第 一 事 件 : 約 22~62 筆<br />
2. 第 二 事 件 : 約 144~155 筆<br />
3. 第 三 事 件 : 約 202~217 筆 註 二<br />
量 測 期 間 第 三 事 件 南 北 向 列 車 同 時 經 過 , 經 過 車 廂 數 為 六 節 車<br />
廂 , 振 源 距 離 量 測 點 0.3m, 振 源 距 離 地 面 3.5m, 背 景 振 動 約 30~35dB,<br />
街 道 中 心 距 離 量 測 點 約 9m, 街 道 寬 約 6m, 第 一 事 件 為 往 南 列 車 , 第<br />
二 事 件 為 往 北 列 車 , 量 測 位 置 靠 近 列 車 往 南 方 向 , 振 動 變 化 分 布 情 形<br />
如 圖 4-6 所 示 , 監 測 結 果 10 分 鐘 的 振 動 位 準 (Lv10) 為 46.1 分 貝 , 相<br />
4-21
較 於 噪 音 的 影 響 , 列 車 經 過 時 高 於 背 景 的 振 動 影 響 反 而 不 是 民 眾 的 主<br />
要 陳 情 訴 求 。<br />
70<br />
60<br />
50<br />
Lv<br />
40<br />
30<br />
20<br />
10<br />
圖 4-6 民 權 西 路 站 北 向 段 / 玉 門 街 內 振 動 分 布 圖<br />
( 三 ) 平 面 段 : 復 興 崗 站 至 北 投 站 間 ( 第 一 測 點 )<br />
表 4-14 復 興 崗 站 至 北 投 站 間 振 動 測 點 分 析<br />
測 站 分 類<br />
大 眾 捷 運 系 統<br />
測 站 位 置 淡 水 線 捷 運 平 面 段 週 界 ( 北 向 )<br />
監 測 日 期 91.9.9<br />
監 測 時 間 20:00~20:10<br />
4-22
監 測 筆 數 600<br />
鄰 近 道 路 交 通 流 量<br />
低<br />
拾 振 器 ( 加 速 規 ) 放 置 位 置 捷 運 路 權 範 圍 週 界 區 域<br />
拾 振 器 ( 加 速 規 ) 放 置 位 置 理 由<br />
捷 運 週 界 區 域<br />
表 4-15 復 興 崗 站 至 北 投 站 間 振 動 監 測 結 果<br />
10 分 鐘 平 均 L v10 38.32dB<br />
最 大 L vmax<br />
57.6dB<br />
最 小 L vmin<br />
20.1dB<br />
事 件 數 2<br />
事 件 定 義<br />
捷 運 車 輛 經 過<br />
此 處 背 景 振 動 約 在 20~30dB 之 間 , 選 擇 該 處 理 由 係 捷 運 平 面 段 且<br />
靠 近 民 宅 處 , 主 要 振 動 源 為 捷 運 列 車 , 週 邊 影 響 振 動 來 源 有 巷 道 內 車<br />
輛 , 量 測 期 間 的 事 件 發 生 時 間 如 下 :<br />
1. 第 一 事 件 : 約 127~163 筆<br />
2. 第 二 事 件 : 約 220~240 筆<br />
現 場 觀 察 到 往 北 列 車 約 造 成 50dB 以 上 振 動 , 往 南 列 車 約 造 成<br />
45~50dB 之 振 動 , 附 近 無 任 何 隔 音 減 振 設 施 , 第 一 事 件 為 往 北 列 車 、 第<br />
二 事 件 為 往 南 列 車 , 往 北 列 車 離 測 點 目 測 約 8~10m, 往 南 列 車 目 測 距<br />
測 點 約 13~15m, 現 場 有 附 近 居 民 反 應 捷 運 噪 音 嚴 重 影 響 生 活 , 捷 運 經<br />
過 時 , 電 話 通 話 、 對 話 皆 聽 不 到 , 振 動 量 變 化 如 圖 4-7 所 示 , 監 測 結 果<br />
10 分 鐘 的 振 動 位 準 (Lv10) 為 38.32 分 貝 , 相 較 於 噪 音 的 影 響 , 列 車 經<br />
過 時 高 於 背 景 的 振 動 影 響 反 而 不 是 民 眾 的 主 要 陳 情 訴 求 。<br />
70<br />
60<br />
4-23<br />
50
圖 4-7 復 興 崗 站 至 北 投 站 間 振 動 量 分 布 圖<br />
( 四 ) 平 面 段 : 復 興 崗 站 至 北 投 站 間 ( 第 二 測 點 )<br />
表 4-16 復 興 崗 站 至 北 投 站 間 振 動 測 點 分 析<br />
測 站 分 類<br />
大 眾 捷 運 系 統<br />
測 站 位 置 淡 水 線 捷 運 平 面 段 週 界 ( 北 向 )<br />
監 測 日 期 91.9.9<br />
監 測 時 間 20:30~20:40<br />
監 測 筆 數 600<br />
鄰 近 道 路 交 通 流 量<br />
低<br />
拾 振 器 ( 加 速 規 ) 放 置 位 置<br />
附 近 民 宅 一 樓 門 口<br />
拾 振 器 ( 加 速 規 ) 放 置 位 置 理 由 量 測 振 動 對 居 民 影 響<br />
表 4-17 復 興 崗 站 至 北 投 站 間 振 動 監 測 結 果<br />
10 分 鐘 平 均 L v10 37.92dB<br />
最 大 L vmax<br />
54dB<br />
最 小 L vmin<br />
20.3dB<br />
事 件 數 2<br />
事 件 定 義<br />
捷 運 車 輛 經 過<br />
此 處 背 景 振 動 約 在 20~30dB 之 間 , 選 擇 址 此 處 的 理 由 係 為 民 宅 敏<br />
4-24
感 處 , 主 要 振 動 源 為 捷 運 列 車 , 週 邊 影 響 振 動 來 源 為 巷 道 內 車 輛 , 量<br />
測 期 間 事 件 發 生 時 間 如 下 :<br />
1. 第 一 事 件 : 約 254~329 筆<br />
2. 第 二 事 件 : 約 343~393 筆<br />
現 場 觀 察 發 現 與 前 一 測 點 差 異 不 大 , 可 見 此 處 振 動 對 民 眾 有 影<br />
響 , 現 場 附 近 無 任 何 隔 音 減 振 設 施 , 第 一 事 件 為 往 南 列 車 , 第 二 事 件<br />
為 往 北 列 車 , 民 宅 離 第 一 測 點 約 5 m, 附 近 居 民 反 應 捷 運 噪 音 嚴 重 影 響<br />
生 活 , 捷 運 經 過 時 , 電 話 通 話 、 對 話 皆 聽 不 到 , 振 動 量 分 布 情 形 如 圖<br />
4-8 所 示 , 監 測 結 果 10 分 鐘 的 振 動 位 準 (Lv10) 為 37.92 分 貝 , 雖 然 相<br />
較 於 噪 音 影 響 較 為 明 顯 , 民 眾 並 未 將 振 動 做 為 陳 情 訴 求 , 但 列 車 行 經<br />
此 處 產 生 的 振 動 仍 高 於 環 境 背 景 振 動 。<br />
60<br />
50<br />
40<br />
Lv<br />
30<br />
20<br />
10<br />
0<br />
圖 4-8 復 興 崗 站 至 北 投 站 間 振 動 量 分 布 圖<br />
4-25
( 五 ) 監 測 地 點 : 高 架 段 - 復 興 崗 站 至 北 投 站 間<br />
表 4-18 復 興 崗 站 至 北 投 站 間 振 動 測 點 分 析<br />
測 站 分 類<br />
大 眾 捷 運 系 統<br />
測 站 位 置<br />
淡 水 線 復 興 崗 站 與 北 投 站 之 間 橋<br />
墩 ( 南 向 )<br />
監 測 日 期 91.9.9<br />
監 測 時 間 21:00~21:10<br />
監 測 筆 數<br />
事 件 數<br />
鄰 近 道 路 交 通 流 量<br />
低<br />
拾 振 器 ( 加 速 規 ) 放 置 位 置<br />
高 架 橋 墩 下<br />
拾 振 器 ( 加 速 規 ) 放 置 位 置 理 由 直 接 量 測 捷 運 引 發 之 振 動<br />
表 4-19 復 興 崗 站 至 北 投 站 間 振 動 監 測 結 果<br />
事 件 平 均 L veq<br />
57.29dB<br />
最 大 L vmax<br />
62.8dB<br />
最 小 L vmin<br />
27.6dB<br />
事 件 數 ---<br />
事 件 定 義<br />
南 向 列 車 經 過<br />
此 處 背 景 振 動 在 25dB 以 下 , 主 要 振 動 源 為 捷 運 高 架 段 捷 運 車 輛 行<br />
經 , 週 邊 影 響 振 動 來 源 為 道 路 車 輛 , 由 於 背 景 振 動 甚 低 (25dB 以 下 ),<br />
故 僅 量 測 事 件 振 動 , 監 測 結 果 列 車 行 經 事 件 的 振 動 位 準 (Lveq) 為 57.29<br />
分 貝 , 另 一 處 測 點 的 事 件 振 動 位 準 (Lveq) 也 高 達 51.92 分 貝 , 此 處 列<br />
車 行 經 產 生 的 振 動 量 已 大 於 背 景 振 動 25 分 貝 以 上 , 對 民 眾 生 活 上 已 造<br />
成 相 當 的 心 理 及 生 理 的 影 響 。<br />
4-26
表 4-20 復 興 崗 站 至 北 投 站 間 測 點 分 析 ( 二 )<br />
測 站 分 類<br />
大 眾 捷 運 系 統<br />
測 站 位 置<br />
淡 水 線 復 興 崗 站 與 北 投 站 之 間 橋<br />
墩 ( 南 向 )<br />
監 測 日 期 91.9.9<br />
監 測 時 間 21:00~21:10<br />
監 測 筆 數<br />
事 件 數<br />
鄰 近 道 路 交 通 流 量<br />
低<br />
拾 振 器 ( 加 速 規 ) 放 置 位 置<br />
高 架 橋 墩 下<br />
拾 振 器 ( 加 速 規 ) 放 置 位 置 理 由 直 接 量 測 捷 運 引 發 之 振 動<br />
表 4-21 復 興 崗 站 至 北 投 站 間 振 動 監 測 結 果 ( 二 )<br />
事 件 平 均 L veq<br />
51.92dB<br />
最 大 L vmax<br />
58dB<br />
最 小 L vmin<br />
26.9dB<br />
事 件 數 ---<br />
事 件 定 義<br />
北 向 列 車 經 過<br />
四 、 台 鐵 西 部 幹 線<br />
( 一 ) 監 測 地 點 : 桃 園 市 玉 山 街 平 交 道 附 近 ( 第 58/46 號 電 線 桿 處 )<br />
表 4-22 桃 園 市 玉 山 街 平 交 道 附 近 振 動 測 點 分 析 ( 一 )<br />
測 站 分 類<br />
鐵 路<br />
測 站 位 置<br />
桃 園 市 玉 山 街 平 交 道 附 近 ( 離 桃 園<br />
火 車 站 往 南 幹 線 約 五 分 鐘 火 車 程 )<br />
監 測 日 期 91.9.9<br />
監 測 時 間 12:23<br />
監 測 筆 數 ---<br />
鄰 近 道 路 交 通 流 量<br />
低<br />
拾 振 器 ( 加 速 規 ) 放 置 位 置<br />
北 向 鐵 軌 路 權 週 界<br />
拾 振 器 ( 加 速 規 ) 放 置 位 置 理 由<br />
鐵 路 週 界<br />
車 別<br />
北 向 莒 光 號<br />
4-27
表 4-23 桃 園 市 玉 山 街 平 交 道 附 近 振 動 監 測 結 果 ( 二 )<br />
十 分 鐘 平 均 L v10<br />
62.19dB<br />
最 大 L vmax<br />
81.9dB<br />
最 小 L vmin<br />
13.2dB<br />
事 件 平 均 Lv<br />
75.06dB<br />
事 件 數 1<br />
事 件 定 義<br />
列 車 經 過 且 儀 器 有 明 顯 變 化<br />
( 超 過 25dB)<br />
此 處 背 景 振 動 在 25dB 以 下 , 主 要 振 動 源 為 鐵 路 列 車 , 事 件 持 續 影<br />
響 之 時 間 約 31 秒 , 北 向 列 車 較 靠 近 監 測 點 , 振 動 量 分 布 情 形 如 圖 4-10<br />
所 示 , 此 處 測 量 結 果 十 分 鐘 的 振 動 位 準 (L v10 ) 達 62.19 分 貝 , 列 車 行<br />
駛 持 續 時 間 內 的 事 件 振 動 位 準 (L veq ) 也 高 達 75.16 分 貝 , 與 背 景 振 動<br />
相 差 高 達 35 分 貝 以 上 , 台 鐵 列 車 行 駛 的 振 動 對 兩 側 距 離 很 近 住 戶 已 造<br />
成 了 嚴 重 的 影 響 。<br />
90<br />
80<br />
70<br />
60<br />
50<br />
Lv<br />
40<br />
30<br />
20<br />
10<br />
0<br />
圖 4-9 桃 園 市 玉 山 街 平 交 道 附 近 振 動 量 分 布 圖<br />
4-28
表 4-24 桃 園 市 玉 山 街 平 交 道 附 近 振 動 測 點 分 析 ( 二 )<br />
測 站 分 類<br />
鐵 路<br />
測 站 位 置<br />
桃 園 市 玉 山 街 平 交 道 附 近 ( 離 桃 園<br />
火 車 站 往 南 幹 線 約 五 分 鐘 火 車 程 )<br />
監 測 日 期 91.9.9<br />
監 測 時 間 12:08<br />
監 測 筆 數 ---<br />
鄰 近 道 路 交 通 流 量<br />
低<br />
拾 振 器 ( 加 速 規 ) 放 置 位 置<br />
北 向 鐵 軌 路 權 週 界<br />
拾 振 器 ( 加 速 規 ) 放 置 位 置 理 由<br />
鐵 路 週 界<br />
車 別<br />
南 向 復 興 號<br />
表 4-25 桃 園 市 玉 山 街 平 交 道 附 近 振 動 監 測 結 果 ( 二 )<br />
事 件 平 均 L veq<br />
63.82dB<br />
最 大 L vmax<br />
71.8dB<br />
最 小 L vmin<br />
26.8dB<br />
事 件 數 1<br />
事 件 定 義<br />
列 車 經 過 且 儀 器 有 明 顯 變 化<br />
說 明 : 此 處 事 件 持 續 影 響 之 時 間 約 30 秒 。<br />
表 4-26 桃 園 市 玉 山 街 平 交 道 附 近 振 動 測 點 分 析 ( 三 )<br />
測 站 分 類<br />
鐵 路<br />
測 站 位 置<br />
桃 園 市 玉 山 街 平 交 道 附 近 ( 離 桃 園<br />
火 車 站 往 南 幹 線 約 五 分 鐘 火 車 程 )<br />
監 測 日 期 91.9.9<br />
監 測 時 間 12:35<br />
監 測 筆 數 ---<br />
鄰 近 道 路 交 通 流 量<br />
低<br />
拾 振 器 ( 加 速 規 ) 放 置 位 置<br />
北 向 鐵 軌 路 權 週 界<br />
4-29
拾 振 器 ( 加 速 規 ) 放 置 位 置 理 由<br />
車 別<br />
鐵 路 週 界<br />
北 向 自 強<br />
表 4-27 桃 園 市 玉 山 街 平 交 道 附 近 振 動 監 測 結 果 ( 三 )<br />
事 件 平 均 L veq<br />
75.91dB<br />
最 大 L vmax<br />
79.9dB<br />
最 小 L vmin<br />
25.9dB<br />
事 件 數 1<br />
事 件 定 義<br />
列 車 經 過 且 儀 器 有 明 顯 變 化<br />
說 明 : 事 件 持 續 影 響 之 時 間 :26 秒 。<br />
表 4-28 桃 園 市 玉 山 街 平 交 道 附 近 振 動 測 點 分 析 ( 四 )<br />
測 站 分 類<br />
鐵 路<br />
測 站 位 置<br />
桃 園 市 玉 山 街 平 交 道 附 近 ( 離 桃 園<br />
火 車 站 往 南 幹 線 約 五 分 鐘 火 車 程 )<br />
監 測 日 期 91.9.9<br />
監 測 時 間 12:37<br />
監 測 筆 數 ---<br />
鄰 近 道 路 交 通 流 量<br />
低<br />
拾 振 器 ( 加 速 規 ) 放 置 位 置<br />
北 向 鐵 軌 路 權 週 界<br />
拾 振 器 ( 加 速 規 ) 放 置 位 置 理 由<br />
鐵 路 週 界<br />
車 別<br />
南 向 莒 光 號<br />
表 4-29 桃 園 市 玉 山 街 平 交 道 附 近 振 動 監 測 結 果 ( 四 )<br />
事 件 平 均 L veq<br />
65.88dB<br />
最 大 L vmax<br />
73dB<br />
最 小 L vmin<br />
26dB<br />
事 件 數 1<br />
事 件 定 義<br />
列 車 經 過 且 儀 器 有 明 顯 變 化<br />
說 明 : 事 件 持 續 影 響 之 時 間 :24 秒 。<br />
4-30
表 4-30 桃 園 市 玉 山 街 平 交 道 附 近 振 動 測 點 分 析 ( 五 )<br />
測 站 分 類<br />
鐵 路<br />
測 站 位 置<br />
桃 園 市 玉 山 街 平 交 道 附 近 ( 離 桃 園<br />
火 車 站 往 南 幹 線 約 五 分 鐘 火 車 程 )<br />
監 測 日 期 91.9.9<br />
監 測 時 間 12:44<br />
監 測 筆 數 ---<br />
鄰 近 道 路 交 通 流 量<br />
低<br />
拾 振 器 ( 加 速 規 ) 放 置 位 置<br />
北 向 鐵 軌 路 權 週 界<br />
拾 振 器 ( 加 速 規 ) 放 置 位 置 理 由<br />
鐵 路 週 界<br />
車 別<br />
北 向 電 聯<br />
表 4-31 桃 園 市 玉 山 街 平 交 道 附 近 振 動 監 測 結 果 ( 五 )<br />
事 件 平 均 L veq<br />
73.64dB<br />
最 大 L vmax<br />
79dB<br />
最 小 L vmin<br />
28.1dB<br />
事 件 數 1<br />
事 件 定 義<br />
列 車 經 過 且 儀 器 有 明 顯 變 化<br />
說 明 : 事 件 持 續 影 響 之 時 間 :22 秒 。<br />
表 4-32 桃 園 市 玉 山 街 平 交 道 附 近 振 動 監 測 條 件 分 析 ( 六 )<br />
測 站 分 類<br />
鐵 路<br />
測 站 位 置<br />
桃 園 市 玉 山 街 平 交 道 附 近 ( 離 桃 園<br />
火 車 站 往 南 幹 線 約 五 分 鐘 火 車 程 )<br />
監 測 日 期 91.9.9<br />
監 測 時 間 12:52<br />
監 測 筆 數 ---<br />
鄰 近 道 路 交 通 流 量<br />
低<br />
拾 振 器 ( 加 速 規 ) 放 置 位 置<br />
北 向 鐵 軌 路 權 週 界<br />
拾 振 器 ( 加 速 規 ) 放 置 位 置 理 由<br />
鐵 路 週 界<br />
4-31
車 別<br />
南 向 電 聯<br />
表 4-33 桃 園 市 玉 山 街 平 交 道 附 近 振 動 監 測 結 果 ( 六 )<br />
事 件 平 均 L veq<br />
66.43dB<br />
最 大 L vmax<br />
72.8dB<br />
最 小 L vmin<br />
26.4dB<br />
事 件 數 1<br />
事 件 定 義<br />
列 車 經 過 且 儀 器 有 明 顯 變 化<br />
說 明 : 事 件 持 續 影 響 之 時 間 :26 秒<br />
表 4-34 桃 園 市 玉 山 街 平 交 道 附 近 振 動 測 點 分 析 ( 七 )<br />
測 站 分 類<br />
鐵 路<br />
測 站 位 置<br />
桃 園 市 玉 山 街 平 交 道 附 近 ( 離 桃 園<br />
火 車 站 往 南 幹 線 約 五 分 鐘 火 車 程 )<br />
監 測 日 期 91.9.9<br />
監 測 時 間 12:57<br />
監 測 筆 數 ---<br />
鄰 近 道 路 交 通 流 量<br />
低<br />
拾 振 器 ( 加 速 規 ) 放 置 位 置<br />
北 向 鐵 軌 路 權 週 界<br />
拾 振 器 ( 加 速 規 ) 放 置 位 置 理 由<br />
鐵 路 週 界<br />
車 別<br />
北 向 柴 油<br />
表 3-35 桃 園 市 玉 山 街 平 交 道 附 近 振 動 監 測 結 果 ( 七 )<br />
事 件 平 均 L veq<br />
70.18dB<br />
最 大 L vmax<br />
75.1dB<br />
最 小 L vmin<br />
25.8dB<br />
事 件 數 1<br />
事 件 定 義<br />
列 車 經 過 且 儀 器 有 明 顯 變 化<br />
說 明 : 事 件 持 續 影 響 之 時 間 :30 秒<br />
4-32
表 4-36 桃 園 市 玉 山 街 平 交 道 附 近 振 動 測 點 分 析 ( 八 )<br />
測 站 分 類<br />
鐵 路<br />
測 站 位 置<br />
桃 園 市 玉 山 街 平 交 道 附 近 ( 離 桃 園<br />
火 車 站 往 南 幹 線 約 五 分 鐘 火 車 程 )<br />
監 測 日 期 91.9.9<br />
監 測 時 間 13:10<br />
監 測 筆 數 ---<br />
鄰 近 道 路 交 通 流 量<br />
低<br />
拾 振 器 ( 加 速 規 ) 放 置 位 置<br />
北 向 鐵 軌 路 權 週 界<br />
拾 振 器 ( 加 速 規 ) 放 置 位 置 理 由<br />
鐵 路 週 界<br />
車 別<br />
南 向 自 強 號<br />
表 4-37 桃 園 市 玉 山 街 平 交 道 附 近 振 動 監 測 結 果 ( 八 )<br />
事 件 平 均 L veq<br />
66.9dB<br />
最 大 L vmax<br />
74dB<br />
最 小 L vmin<br />
24.9dB<br />
事 件 數 1<br />
事 件 定 義<br />
列 車 經 過 且 儀 器 有 明 顯 變 化<br />
說 明 : 事 件 持 續 影 響 之 時 間 :24 秒 。<br />
上 述 測 點 拾 振 器 ( 加 速 規 ) 放 置 位 置 在 北 向 路 軌 旁 , 依 測 得 台 鐵<br />
各 個 車 次 行 駛 事 件 振 動 位 準 (L veq ), 可 以 發 現 因 距 離 較 近 , 北 向 列 車<br />
的 振 動 量 多 在 70 分 貝 以 上 , 南 向 列 車 的 振 動 量 則 低 於 70 分 貝 ; 就 北<br />
向 而 言 , 自 強 號 列 車 的 振 動 量 又 高 於 電 聯 車 、 柴 油 列 車 ; 南 向 而 言 ,<br />
自 強 號 列 車 、 電 聯 車 振 動 量 又 高 於 莒 光 號 、 復 興 號 列 車 , 此 現 象 或 許<br />
與 列 車 行 駛 速 度 有 關 , 亦 即 車 速 愈 快 引 起 的 振 動 影 響 愈 大 。<br />
表 4-38 桃 園 市 玉 山 街 平 交 道 附 近 各 列 車 振 動 事 件 測 值<br />
4-33
車 別 事 件 平 均 L veq (dB) 最 大 L vmax (dB) 事 件 持 續 時 間 ( 秒 )<br />
北 向 自 強 號 75.91 79.9 26<br />
北 向 莒 光 號 75.06 81.9 31<br />
北 向 復 興 號 --- --- ---<br />
北 向 電 聯 車 73.64 79 22<br />
北 向 柴 油 車 70.18 75.1 30<br />
南 向 自 強 號 66.90 74 24<br />
南 向 莒 光 號 65.88 73 24<br />
南 向 復 興 號 63.82 71.8 30<br />
南 向 電 聯 車 66.43 72.8 26<br />
南 向 柴 油 車 --- --- ---<br />
表 4-39 桃 園 市 玉 山 街 平 交 道 附 近 不 同 車 種 分 別 比 較 振 動 事 件 測 值<br />
車 別 事 件 平 均 L veq (dB) 最 大 L vmax (dB) 事 件 持 續 時 間 ( 秒 )<br />
北 向 自 強 號 75.91 79.9 26<br />
南 向 自 強 號 66.90 74 24<br />
北 向 莒 光 號 75.06 81.9 31<br />
南 向 莒 光 號 65.88 73 24<br />
北 向 復 興 號 --- --- ---<br />
南 向 復 興 號 63.82 71.8 30<br />
北 向 電 聯 車 73.64 79 22<br />
南 向 電 聯 車 66.43 72.8 26<br />
北 向 柴 油 車 70.18 75.1 30<br />
南 向 柴 油 車 --- --- ---<br />
五 、 高 速 公 路 橋 墩<br />
( 一 ) 監 測 地 點 : 第 一 測 點<br />
表 4-40 高 速 公 路 橋 墩 測 點 一 分 析<br />
測 站 分 類<br />
高 速 公 路 高 架 段<br />
測 站 位 置<br />
北 一 高 南 下 23K+310 橋 墩<br />
監 測 日 期 91.9.4<br />
監 測 時 間 11:40~11:50<br />
監 測 筆 數 600<br />
4-34
鄰 近 道 路 交 通 流 量<br />
拾 振 器 ( 加 速 規 ) 放 置 位 置<br />
拾 振 器 ( 加 速 規 ) 放 置 位 置 理 由<br />
中<br />
橋 墩 旁<br />
直 接 量 測 高 架 橋 振 動<br />
表 4-41 高 速 公 路 橋 墩 測 點 一 之 監 測 結 果<br />
10 分 鐘 平 均 L v10 48.8dB<br />
最 大 L vmax<br />
58.5dB<br />
最 小 Lv<br />
33.3dB<br />
事 件 數 ---<br />
事 件 定 義 ---<br />
選 擇 此 處 量 測 的 理 由 是 附 近 沒 有 別 的 振 動 源 影 響 結 果 、 大 型 車 經<br />
過 車 次 多 , 主 要 振 動 源 為 高 架 橋 車 輛 , 現 場 觀 察 發 現 一 般 車 輛 造 成 振<br />
動 約 40~45dB 之 間 , 大 型 車 造 成 振 動 約 45~50dB 以 上 , 量 測 時 間 內 共<br />
有 四 架 飛 機 經 過 , 觀 察 振 動 量 變 化 得 知 , 對 量 測 數 值 並 無 影 響 , 故 不<br />
予 討 論 , 振 動 變 化 分 布 情 形 如 圖 4-10 所 示 , 量 測 結 果 十 分 鐘 的 振 動 位<br />
準 (L v10 ) 為 48.8 分 貝 , 略 低 於 日 本 道 路 交 通 振 動 管 制 標 準 中 的 純 供 居<br />
住 極 需 要 安 寧 的 第 一 種 區 域 的 日 間 ( 夜 間 ) 振 動 管 制 標 準 65(60) 分<br />
貝 。<br />
4-35
70<br />
60<br />
50<br />
Lv<br />
40<br />
30<br />
20<br />
10<br />
圖 4-10 高 速 公 路 橋 墩 測 點 一 振 動 變 化 分 布 圖<br />
( 二 ) 監 測 地 點 : 高 速 公 路 橋 墩 第 二 測 點<br />
表 4-42 高 速 公 路 橋 墩 測 點 二 分 析<br />
測 站 分 類<br />
高 速 公 路 高 架 段<br />
測 站 位 置<br />
北 一 高 南 下 23K+310 橋 墩 附 近<br />
監 測 日 期 91.9.4<br />
監 測 時 間 12:10~12:20<br />
監 測 筆 數 600<br />
鄰 近 道 路 交 通 流 量<br />
中<br />
拾 振 器 ( 加 速 規 ) 放 置 位 置<br />
人 體 感 覺 振 動 位 大 處<br />
拾 振 器 ( 加 速 規 ) 放 置 位 置 理 由 與 前 一 測 點 測 值 比 較<br />
表 4-43 高 速 公 路 橋 墩 測 點 二 監 測 結 果<br />
10 分 鐘 平 均 L v10 46.36dB<br />
最 大 L vmax<br />
54.1dB<br />
最 小 L vmin<br />
32.3dB<br />
事 件 數 ---<br />
事 件 定 義 ---<br />
4-36
選 擇 此 處 測 點 理 由 係 為 與 前 一 測 點 測 值 比 較 , 主 要 振 動 源 為 高 架<br />
橋 車 輛 , 現 場 觀 察 發 現 一 般 車 輛 造 成 振 動 約 40~45dB 之 間 , 大 型 車 造<br />
成 振 動 約 45~50dB 以 上 , 量 測 時 間 內 共 有 三 架 飛 機 經 過 , 觀 察 振 動 量<br />
變 化 , 發 現 對 量 測 數 值 並 無 影 響 , 故 不 予 討 論 , 振 動 變 化 分 布 情 形 如<br />
圖 4-11 所 示 , 量 測 結 果 十 分 鐘 的 振 動 位 準 (L v10 ) 為 46.36 分 貝 , 與 日<br />
本 道 路 交 通 振 動 管 制 標 準 比 較 , 低 於 純 供 居 住 極 需 要 安 寧 的 第 一 種 區<br />
域 的 日 間 ( 夜 間 ) 振 動 管 制 標 準 65(60) 分 貝 。<br />
60<br />
55<br />
50<br />
45<br />
Lv<br />
40<br />
35<br />
30<br />
25<br />
20<br />
圖 4-11 高 速 公 路 橋 墩 測 點 二 振 動 變 化 分 布 圖<br />
六 、 工 業 區 之 區 域<br />
4-37
( 一 ) 監 測 地 點 : 土 城 工 業 區 內 工 廠 ( 一 般 工 廠 )<br />
表 4-44 土 城 工 業 區 內 工 廠 振 動 測 點 分 析<br />
測 站 分 類<br />
工 業 區<br />
測 站 位 置<br />
太 子 汽 車 土 城 廠<br />
監 測 日 期 91.9.3<br />
監 測 時 間 14:50~15:00<br />
監 測 筆 數 240<br />
鄰 近 道 路 交 通 流 量<br />
低<br />
拾 振 器 ( 加 速 規 ) 放 置 位 置<br />
工 廠 正 門 門 口<br />
拾 振 器 ( 加 速 規 ) 放 置 位 置 理 由<br />
廠 區 週 界 區 域<br />
表 4-45 土 城 工 業 區 內 工 廠 振 動 監 測 結 果<br />
10 分 鐘 平 均 L v10 34.30dB<br />
最 大 L vmax<br />
39.8dB<br />
最 小 L vmin<br />
30.2dB<br />
事 件 數 ---<br />
事 件 定 義 ---<br />
選 擇 此 處 之 理 由 係 在 現 場 勘 查 時 , 發 覺 廠 區 內 發 出 通 風 口 之 低 頻<br />
音 , 且 廠 區 內 運 輸 車 輛 多 , 主 要 振 動 源 為 道 路 、 廠 區 運 輸 車 輛 、 廠 區<br />
通 風 口 , 觀 察 振 動 變 化 量 , 如 圖 4-12, 發 現 整 體 振 動 量 平 穩 , 沒 有 特<br />
殊 事 件 發 生 , 量 測 結 果 十 分 鐘 的 振 動 位 準 (L v10 ) 為 34.3 分 貝 , 與 日 本<br />
特 定 工 場 振 動 管 制 標 準 相 比 較 , 低 於 純 供 居 住 極 需 要 安 寧 的 第 一 種 區<br />
域 的 日 間 ( 夜 間 ) 振 動 管 制 標 準 65〜60 分 貝 (55〜60 分 貝 )。<br />
45<br />
40<br />
4-38<br />
35<br />
Lv
圖 4-12 土 城 工 業 區 內 工 廠 振 動 變 化 分 布 圖<br />
( 二 ) 監 測 地 點 : 土 城 工 業 區 內 工 廠 ( 具 衝 床 設 備 之 工 廠 )<br />
表 4-46 土 城 工 業 區 內 工 廠 振 動 測 點 分 析 ( 一 )<br />
測 站 分 類<br />
工 業 區<br />
測 站 位 置<br />
土 城 工 業 區 正 淵 工 業 廠 房 門 口<br />
監 測 日 期 91.9.3<br />
監 測 時 間 15:30~15:40<br />
監 測 筆 數 600<br />
鄰 近 道 路 交 通 流 量<br />
低<br />
拾 振 器 ( 加 速 規 ) 放 置 位 置<br />
廠 房 正 門 口<br />
拾 振 器 ( 加 速 規 ) 放 置 位 置 理 由<br />
廠 房 週 界 區 域<br />
表 4-47 土 城 工 業 區 內 工 廠 振 動 監 測 結 果 ( 二 )<br />
10 分 鐘 平 均 L v10 32.39dB<br />
最 大 L vmax<br />
37.8dB<br />
最 小 L vmin<br />
28dB<br />
事 件 數<br />
註 一<br />
事 件 定 義<br />
衝 床 衝 擊 音 產 生<br />
此 處 背 景 振 動 約 在 30dB 上 下 , 選 擇 此 處 理 由 為 工 業 區 廠 房 內 有 衝<br />
擊 音 源 , 主 要 振 動 源 為 衝 床 , 週 邊 影 響 振 動 來 源 為 道 路 , 事 件 持 續 影<br />
4-39
響 之 時 間 約 1~3 秒 , 現 場 觀 察 發 現 事 件 ( 衝 擊 音 ) 產 生 時 , 約 瞬 時 製 造<br />
35dB 之 振 動 音 , 由 於 衝 擊 事 件 次 數 過 多 , 故 不 計 算 事 件 次 數 , 由 事 件<br />
產 生 情 形 可 得 知 , 鄰 近 道 路 車 輛 稀 少 , 對 背 景 振 動 無 明 顯 作 用 , 衝 擊<br />
音 源 離 量 測 點 約 50 m, 振 動 分 布 情 形 如 圖 4-13 所 示 , 量 測 結 果 十 分 鐘<br />
的 振 動 位 準 (L v10 ) 為 32.39 分 貝 , 與 日 本 特 定 工 場 振 動 管 制 標 準 相 比<br />
較 , 低 於 純 供 居 住 極 需 要 安 寧 的 第 一 種 區 域 的 日 間 ( 夜 間 ) 振 動 管 制<br />
標 準 65〜60 分 貝 (55〜60 分 貝 )。<br />
40<br />
38<br />
36<br />
34<br />
32<br />
Lv<br />
30<br />
28<br />
26<br />
24<br />
22<br />
20<br />
圖 4-13 土 城 工 業 區 內 工 廠 振 動 變 化 分 布 圖<br />
( 三 ) 監 測 地 點 : 土 城 工 業 區 外 圍 週 邊 道 路<br />
4-40
表 4-48 土 城 工 業 區 外 圍 週 邊 道 路 振 動 測 點 分 析<br />
測 站 分 類<br />
工 業 區<br />
測 站 位 置<br />
北 二 高 土 城 交 流 道 口 轉 角 約 10m<br />
監 測 日 期 91.9.31<br />
監 測 時 間 16:30~16:40<br />
監 測 筆 數 600<br />
鄰 近 道 路 交 通 流 量<br />
高<br />
拾 振 器 ( 加 速 規 ) 放 置 位 置<br />
道 路 旁 1m 處<br />
拾 振 器 ( 加 速 規 ) 放 置 位 置 理 由<br />
道 路 週 界 區 域<br />
表 4-49 土 城 工 業 區 外 圍 週 邊 道 路 振 動 監 測 結 果<br />
10 分 鐘 平 均 L v10 44.71dB<br />
最 大 L vmax<br />
56.6dB<br />
最 小 L vmin<br />
28.0dB<br />
事 件 數 ---<br />
事 件 定 義 ---<br />
選 擇 此 處 理 由 係 因 大 型 車 車 流 量 大 , 主 要 振 動 源 為 車 輛 ( 大 型 貨<br />
車 ), 振 動 變 化 情 形 分 布 如 圖 4-14 所 示 , 量 測 結 果 十 分 鐘 的 振 動 位 準<br />
(L v10 ) 為 44.71 分 貝 , 與 日 本 道 路 交 通 振 動 管 制 標 準 相 比 較 , 低 於 純<br />
供 居 住 極 需 要 安 寧 的 第 一 種 區 域 的 日 間 ( 夜 間 ) 振 動 管 制 標 準 65 分 貝<br />
(60 分 貝 ), 顯 見 大 型 車 輛 在 工 業 區 內 產 生 的 振 動 對 環 境 影 響 要 比 廠 內<br />
機 械 還 嚴 重 。<br />
4-41
60<br />
55<br />
50<br />
45<br />
40<br />
Lv<br />
35<br />
30<br />
25<br />
20<br />
15<br />
10<br />
七 、 營 建 工 程<br />
圖 4-14 土 城 工 業 區 外 圍 週 邊 道 路 振 動 變 化 分 布 圖<br />
( 一 ) 監 測 地 點 : 內 湖 科 學 園 區 大 樓 興 建 地 基 工 程 ( 測 點 一 )<br />
表 4-50 內 湖 科 學 園 區 大 樓 興 建 地 基 工 程 ( 一 )<br />
測 站 分 類<br />
工 業 區<br />
測 站 位 置<br />
內 湖 科 學 園 區 大 樓 興 建 地 基 工 程<br />
監 測 日 期 91.11.27<br />
監 測 時 間 10:00~10:10<br />
監 測 筆 數 600<br />
鄰 近 道 路 交 通 流 量<br />
低<br />
拾 振 器 ( 加 速 規 ) 放 置 位 置<br />
興 建 地 基<br />
拾 振 器 ( 加 速 規 ) 放 置 位 置 理 由 興 建 地 基 週 界 區 域<br />
表 4-51 內 湖 科 學 園 區 大 樓 興 建 地 基 工 程 振 動 監 測 結 果 ( 一 )<br />
10 分 鐘 平 均 Lv 45.7dB<br />
最 大 Lv<br />
65.9dB<br />
最 小 Lv<br />
36.3dB<br />
事 件 數 ---<br />
事 件 定 義 ---<br />
4-42
儀 器 擺 放 位 置 於 營 建 工 地 周 界 上 , 離 振 動 源 約 10m, 主 要 振 動 源<br />
機 具 為 挖 土 機 兩 台 , 施 工 作 業 為 開 挖 地 下 室 ( 地 基 工 程 ), 開 挖 範 圍 的<br />
地 質 為 濕 黏 土 ; 振 動 變 化 分 布 圖 如 圖 4-15 所 示 , 此 處 量 測 結 果 十 分 鐘<br />
的 振 動 位 準 (L veq ) 為 45.7 分 貝 。<br />
70<br />
60<br />
50<br />
Lv<br />
40<br />
30<br />
20<br />
10<br />
圖 4-15 內 湖 科 學 園 區 大 樓 興 建 地 基 工 程 振 動 變 化 分 布 圖 ( 一 )<br />
( 二 ) 監 測 地 點 : 內 湖 科 學 園 區 大 樓 興 建 地 基 工 程 ( 測 點 二 )<br />
表 4-52 內 湖 科 學 園 區 大 樓 興 建 地 基 工 程 ( 二 )<br />
測 站 分 類<br />
工 業 區<br />
測 站 位 置<br />
內 湖 科 學 園 區 大 樓 興 建 地 基 工 程<br />
監 測 日 期 91.11.27<br />
監 測 時 間 10:40~10:50<br />
監 測 筆 數 600<br />
鄰 近 道 路 交 通 流 量<br />
低<br />
拾 振 器 ( 加 速 規 ) 放 置 位 置<br />
興 建 地 基<br />
拾 振 器 ( 加 速 規 ) 放 置 位 置 理 由 興 建 地 基 週 界 區 域<br />
4-43
表 4-53 內 湖 科 學 園 區 大 樓 興 建 地 基 工 程 振 動 監 測 結 果 ( 二 )<br />
10 分 鐘 平 均 Lv 52.1dB<br />
最 大 Lv<br />
59.4dB<br />
最 小 Lv<br />
32.0dB<br />
事 件 數 ---<br />
事 件 定 義 ---<br />
儀 器 擺 放 位 置 於 營 建 工 地 周 界 上 , 離 振 動 源 約 5m, 主 要 振 動 源 機<br />
具 為 挖 土 機 ㄧ 台 , 施 工 作 業 為 開 挖 地 下 室 ( 地 基 工 程 ), 開 挖 範 圍 的 地 質<br />
為 砂 石 土 , 量 測 結 果 十 分 鐘 的 振 動 位 準 (L veq ) 為 52.1 分 貝 , 此 處 地 質<br />
為 砂 石 土 , 雖 然 挖 土 機 有 一 台 , 其 振 動 量 較 濕 粘 土 地 質 大 。<br />
70<br />
60<br />
50<br />
Lv<br />
40<br />
30<br />
20<br />
10<br />
圖 4-16 內 湖 科 學 園 區 大 樓 興 建 地 基 工 程 振 動 變 化 分 布 圖 ( 二 )<br />
( 三 ) 監 測 地 點 : 內 湖 科 學 園 區 大 樓 興 建 地 基 工 程 ( 測 點 三 )<br />
4-44
表 4-54 內 湖 科 學 園 區 大 樓 興 建 地 基 工 程 ( 三 )<br />
測 站 分 類<br />
工 業 區<br />
測 站 位 置<br />
內 湖 科 學 園 區 大 樓 興 建 地 基 工 程<br />
監 測 日 期 91.11.27<br />
監 測 時 間 10:30~10:40<br />
監 測 筆 數 600<br />
鄰 近 道 路 交 通 流 量<br />
低<br />
拾 振 器 ( 加 速 規 ) 放 置 位 置<br />
興 建 地 基<br />
拾 振 器 ( 加 速 規 ) 放 置 位 置 理 由 興 建 地 基 週 界 區 域<br />
表 4-55 內 湖 科 學 園 區 大 樓 興 建 地 基 工 程 振 動 監 測 結 果 ( 三 )<br />
10 分 鐘 平 均 Lv 51.4dB<br />
最 大 Lv<br />
62.6dB<br />
最 小 Lv<br />
44.8dB<br />
事 件 數 ---<br />
事 件 定 義 ---<br />
儀 器 擺 放 位 置 於 營 建 工 地 周 界 上 , 離 振 動 源 約 10m, 主 要 振 動 源<br />
機 具 為 挖 土 機 一 台 , 施 工 作 業 為 開 挖 地 下 室 ( 地 基 工 程 ), 開 挖 範 圍 的 地<br />
質 為 乾 黏 土 , 量 測 結 果 十 分 鐘 的 振 動 位 準 (L veq ) 為 51.4 分 貝 , 此 處 地<br />
質 為 乾 粘 土 , 其 振 動 量 也 較 濕 粘 土 地 質 大 。<br />
70<br />
60<br />
50<br />
Lv<br />
40<br />
30<br />
20<br />
10<br />
圖 4-17 內 湖 科 學 園 區 大 樓 興 建 地 基 工 程 振 動 變 化 分 布 圖 ( 三 )<br />
4-45
八 、 住 戶 陳 情 處<br />
( 一 ) 住 戶 陳 情 處 ( 測 點 一 )<br />
表 4-56 住 戶 陳 情 處 ( 一 )<br />
測 站 分 類<br />
住 商 綜 合 區<br />
測 站 位 置<br />
臺 北 市 羅 斯 福 路 三 段 297 號 六 樓<br />
監 測 日 期 91.11.20<br />
監 測 時 間 14:45~14:55<br />
監 測 筆 數 600<br />
鄰 近 道 路 交 通 流 量<br />
高<br />
拾 振 器 ( 加 速 規 ) 放 置 位 置<br />
樓 板<br />
拾 振 器 ( 加 速 規 ) 放 置 位 置 理 由 振 動 源 ( 冷 卻 水 塔 )<br />
表 4-57 住 戶 陳 情 處 振 動 監 測 結 果 ( 一 )<br />
10 分 鐘 平 均 Lv 31.4dB<br />
最 大 Lv<br />
34.5dB<br />
最 小 Lv<br />
28.6dB<br />
事 件 數 ---<br />
事 件 定 義 ---<br />
計 畫 執 行 期 間 有 機 會 到 台 北 市 羅 斯 福 路 上 一 棟 住 商 混 合 大 樓 監 測<br />
樓 頂 冷 卻 水 塔 振 動 影 響 , 該 處 有 民 眾 屢 次 向 環 保 單 位 陳 情 噪 音 及 振 動<br />
影 響 , 在 現 場 量 測 時 , 將 儀 器 擺 放 在 六 樓 住 戶 與 屋 頂 ( 噪 音 振 動 源 ) 間 的<br />
樓 梯 處 , 主 要 振 動 源 有 三 台 大 型 冷 卻 水 塔 , 此 處 振 動 量 測 結 果 十 分 鐘<br />
的 振 動 位 準 (L veq ) 為 31.4 分 貝 , 與 日 本 特 定 工 場 振 動 管 制 標 準 相 比 較 ,<br />
低 於 純 供 居 住 極 需 要 安 寧 的 第 一 種 區 域 的 日 間 ( 夜 間 ) 振 動 管 制 標 準<br />
65〜60 分 貝 (55〜60 分 貝 ); 噪 音 量 測 結 果 可 以 發 現 各 頻 帶 間 噪 音 量 均<br />
4-46
未 超 過 60 分 貝 , 均 能 音 量 為 56.6 分 貝 , 已 超 過 營 業 場 所 第 三 類 管 制 區<br />
夜 間 噪 音 管 制 標 準 (65、55 分 貝 ), 但 低 於 早 、 晚 、 日 間 噪 音 管 制 標 準<br />
(65、75 分 貝 )。<br />
40<br />
35<br />
30<br />
Lv<br />
25<br />
20<br />
15<br />
10<br />
圖 4-17 住 戶 陳 情 處 振 動 變 化 分 布 圖 ( 一 )<br />
表 4-58 住 戶 陳 情 處 噪 音 值 量 測 結 果 ( 十 分 鐘 ,Leq,dB(A) )<br />
Hz dB(A) Hz dB(A)<br />
12.5 26.9 250 40.7<br />
16 26.6 315 42.3<br />
20 26.6 400 45.6<br />
25 27.4 500 46.0<br />
31.5 26.8 630 46.3<br />
40 25.3 800 47.8<br />
50 29.2 1000 47.8<br />
63 31.4 1250 47.1<br />
80 28.4 1600 45.3<br />
100 36.9 2000 44.2<br />
125 37.8 2500 43.8<br />
160 35.7 3150 41.3<br />
200 39.0 4000 39.0<br />
AP: 56.6 dB(A)<br />
4-47
( 二 ) 住 戶 陳 情 處 ( 測 點 二 )<br />
表 4-59 住 戶 陳 情 處 ( 二 )<br />
測 站 分 類<br />
住 商 綜 合 區<br />
測 站 位 置<br />
臺 北 市 羅 斯 福 路 三 段 297 號 七 樓<br />
( 頂 樓 )<br />
監 測 日 期 91.11.20<br />
監 測 時 間 15:00~15:10<br />
監 測 筆 數 600<br />
鄰 近 道 路 交 通 流 量<br />
高<br />
拾 振 器 ( 加 速 規 ) 放 置 位 置<br />
樓 板<br />
拾 振 器 ( 加 速 規 ) 放 置 位 置 理 由 振 動 源 ( 冷 卻 水 塔 )<br />
表 4-60 住 戶 陳 情 處 振 動 監 測 結 果 ( 二 )<br />
10 分 鐘 平 均 Lv 48.9dB<br />
最 大 Lv<br />
50.8dB<br />
最 小 Lv<br />
46.4dB<br />
事 件 數 ---<br />
事 件 定 義 ---<br />
由 於 樓 頂 有 多 個 冷 卻 水 塔 主 要 集 中 分 布 在 三 個 區 域 , 除 了 最 高 樓<br />
層 的 住 戶 產 生 影 響 外 , 也 會 對 兩 側 建 物 的 住 戶 造 成 影 響 , 除 了 前 項 量<br />
測 地 點 外 , 另 外 在 屋 頂 冷 卻 水 塔 下 方 一 公 尺 處 進 行 量 測 噪 音 及 振 動 ,<br />
此 處 振 動 量 測 結 果 十 分 鐘 的 振 動 位 準 (L veq ) 為 48.94 分 貝 , 與 日 本 特<br />
定 工 場 振 動 管 制 標 準 相 比 較 , 低 於 純 供 居 住 極 需 要 安 寧 的 第 一 種 區 域<br />
的 日 間 ( 夜 間 ) 振 動 管 制 標 準 65〜60 分 貝 (55〜60 分 貝 ); 噪 音 量 測<br />
結 果 可 以 發 現 各 頻 帶 間 噪 音 量 均 未 超 過 60 分 貝 , 均 能 音 量 為 65.3 分<br />
貝 , 已 超 過 營 業 場 所 第 三 類 管 制 區 早 、 晚 及 夜 間 噪 音 管 制 標 準 (65、<br />
4-48
55 分 貝 ), 但 低 於 日 間 噪 音 管 制 標 準 (75 分 貝 )。<br />
55<br />
50<br />
45<br />
40<br />
35<br />
Lv<br />
30<br />
25<br />
20<br />
15<br />
10<br />
圖 4-18 住 戶 陳 情 處 振 動 變 化 分 布 圖 ( 二 )<br />
表 4-61 住 戶 陳 情 處 噪 音 值 量 測 結 果 ( 十 分 鐘 ,Leq,dB(A) )<br />
Hz dB(A) Hz dB(A)<br />
12.5 27.1 250 50.7<br />
16 26.6 315 52.4<br />
20 26.7 400 54.6<br />
25 27.3 500 54.5<br />
31.5 25.8 630 55.6<br />
40 27.1 800 55.6<br />
50 30.5 1000 55.4<br />
63 35.5 1250 54.5<br />
80 36.4 1600 54.0<br />
100 45.3 2000 52.9<br />
125 50.2 2500 52.0<br />
160 46.3 3150 50.3<br />
200 48.6 4000 48.5<br />
AP: 65.3 dB(A)<br />
4-49
( 三 ) 住 戶 陳 情 處 ( 測 點 三 )<br />
表 4-62 住 戶 陳 情 處 ( 三 )<br />
測 站 分 類<br />
住 商 綜 合 區<br />
測 站 位 置<br />
臺 北 市 羅 斯 福 路 三 段 297 號 七 樓<br />
( 頂 樓 )<br />
監 測 日 期 91.11.20<br />
監 測 時 間 15:15~15:25<br />
監 測 筆 數 600<br />
鄰 近 道 路 交 通 流 量<br />
高<br />
拾 振 器 ( 加 速 規 ) 放 置 位 置<br />
樓 板<br />
拾 振 器 ( 加 速 規 ) 放 置 位 置 理 由 振 動 源 ( 冷 卻 水 塔 )<br />
表 4-63 住 戶 陳 情 處 振 動 監 測 結 果 ( 三 )<br />
10 分 鐘 平 均 Lv 40.9dB<br />
最 大 Lv<br />
42.8dB<br />
最 小 Lv<br />
38.8dB<br />
事 件 數 ---<br />
事 件 定 義 ---<br />
在 陳 情 人 住 處 樓 頂 進 行 振 動 及 噪 音 量 測 , 此 處 振 動 量 測 結 果 十 分 鐘<br />
的 振 動 位 準 (L veq ) 為 40.9 分 貝 , 與 日 本 特 定 工 場 振 動 管 制 標 準 相 比 較 ,<br />
低 於 純 供 居 住 極 需 要 安 寧 的 第 一 種 區 域 的 日 間 ( 夜 間 ) 振 動 管 制 標 準<br />
65〜60 分 貝 (55〜60 分 貝 ); 噪 音 量 測 結 果 可 以 發 現 各 頻 帶 間 噪 音 量 均<br />
未 超 過 60 分 貝 , 均 能 音 量 為 65.6 分 貝 , 已 超 過 營 業 場 所 第 三 類 管 制 區<br />
早 、 晚 及 夜 間 噪 音 管 制 標 準 (65、55 分 貝 ), 但 低 於 日 間 噪 音 管 制 標 準<br />
(75 分 貝 )。<br />
4-50
45<br />
40<br />
35<br />
30<br />
Lv<br />
25<br />
20<br />
15<br />
10<br />
圖 4-19 住 戶 陳 情 處 振 動 變 化 分 布 圖 ( 三 )<br />
表 4-64 住 戶 陳 情 處 噪 音 值 量 測 結 果 ( 十 分 鐘 ,Leq,dB(A) )<br />
Hz dB(A) Hz dB(A)<br />
12.5 27.5 250 51.1<br />
16 26.4 315 54.9<br />
20 26.3 400 54.0<br />
25 26.6 500 54.3<br />
31.5 27.3 630 55.7<br />
40 27.7 800 55.9<br />
50 33.0 1000 55.4<br />
63 34.1 1250 55.1<br />
80 42.1 1600 53.2<br />
100 46.2 2000 53.2<br />
125 49.5 2500 53.1<br />
160 47.5 3150 51.5<br />
200 50.2 4000 49.3<br />
AP: 65.6 dB(A)<br />
4-51
( 四 ) 住 戶 陳 情 處 ( 測 點 四 )<br />
表 4-58 住 戶 陳 情 處 ( 四 )<br />
測 站 分 類<br />
住 商 綜 合 區<br />
測 站 位 置<br />
臺 北 市 羅 斯 福 路 三 段 297 號 七 樓<br />
( 頂 樓 )<br />
監 測 日 期 91.11.20<br />
監 測 時 間 15:35~15:45<br />
監 測 筆 數 600<br />
鄰 近 道 路 交 通 流 量<br />
高<br />
拾 振 器 ( 加 速 規 ) 放 置 位 置<br />
樓 板<br />
拾 振 器 ( 加 速 規 ) 放 置 位 置 理 由 振 動 源 ( 冷 卻 水 塔 )<br />
表 4-65 住 戶 陳 情 處 振 動 監 測 結 果 ( 四 )<br />
10 分 鐘 平 均 Lv 37.6dB<br />
最 大 Lv<br />
40.0dB<br />
最 小 Lv<br />
35.1dB<br />
事 件 數 ---<br />
事 件 定 義 ---<br />
第 四 個 測 點 儀 器 擺 放 位 置 屋 頂 冷 卻 水 塔 前 方 一 公 尺 處 , 此 處 振 動 量<br />
測 結 果 十 分 鐘 的 振 動 位 準 (L veq ) 為 37.6 分 貝 , 與 日 本 特 定 工 場 振 動 管<br />
制 標 準 相 比 較 , 低 於 純 供 居 住 極 需 要 安 寧 的 第 一 種 區 域 的 日 間 ( 夜 間 )<br />
振 動 管 制 標 準 65〜60 分 貝 (55〜60 分 貝 ); 噪 音 量 測 結 果 可 以 發 現 各<br />
頻 帶 間 1000Hz 以 上 頻 帶 噪 音 量 均 超 過 60 分 貝 , 均 能 音 量 為 73.2 分 貝 ,<br />
已 超 過 營 業 場 所 第 三 類 管 制 區 早 、 晚 及 夜 間 噪 音 管 制 標 準 (65、55 分<br />
貝 ), 但 低 於 日 間 噪 音 管 制 標 準 (75 分 貝 )。<br />
4-52
45<br />
40<br />
35<br />
30<br />
Lv<br />
25<br />
20<br />
15<br />
10<br />
圖 4-20 住 戶 陳 情 處 振 動 變 化 分 布 圖 ( 四 )<br />
表 4-66 住 戶 陳 情 處 噪 音 值 量 測 結 果 ( 十 分 鐘 ,Leq,dB(A) )<br />
Hz dB(A) Hz dB(A)<br />
12.5 27.2 250 56.3<br />
16 26.0 315 58.0<br />
20 25.9 400 58.4<br />
25 25.4 500 58.2<br />
31.5 25.9 630 58.8<br />
40 31.8 800 59.6<br />
50 32.0 1000 60.5<br />
63 36.3 1250 63.7<br />
80 49.7 1600 62.2<br />
100 47.4 2000 65.1<br />
125 49.9 2500 65.9<br />
160 49.7 3150 61.2<br />
200 52.4 4000 60.7<br />
AP: 73.2 dB(A)<br />
4-53
4.6 振 動 量 測 規 範<br />
雖 然 我 國 國 家 標 準 訂 有 振 動 測 定 方 法 , 但 此 一 標 準 係 針 對 作 業 場<br />
所 工 業 安 全 衛 生 訴 求 而 制 訂 , 環 保 署 主 管 環 境 振 動 業 務 的 量 測 方 法 建<br />
議 以 場 所 周 界 外 振 動 對 人 體 垂 直 方 向 的 影 響 為 主 , 以 下 就 振 動 量 測 程<br />
序 及 測 定 目 的 加 以 敘 述 :<br />
一 、 振 動 的 測 定 程 序 : 公 害 振 動 的 測 定 會 因 為 配 合 目 的 、 使 用 儀 器 及<br />
測 定 系 列 的 選 擇 而 有 所 不 同 , 其 一 般 程 序 如 下<br />
( 一 ) 陳 情 案 的 發 生 。<br />
( 二 ) 預 備 調 查 : 調 查 造 成 公 害 的 原 因 及 判 斷 振 動 發 生 情 形<br />
1. 振 動 的 性 質 。<br />
2. 發 生 的 狀 況 。<br />
3. 傳 播 的 狀 況 。<br />
4. 被 害 者 的 狀 況 。<br />
( 三 ) 儀 器 測 定<br />
1. 測 定 振 動 量 : 依 法 令 規 定 測 定 是 否 符 合 管 制 標 準 。<br />
2. 測 定 振 動 : 調 查 振 動 的 性 質 。<br />
3. 頻 率 分 析 : 瞭 解 振 動 的 特 性 。<br />
4. 選 定 對 策 目 標 : 考 量 陳 情 的 訴 求 。<br />
5. 法 定 的 標 準 值 。<br />
4-54
6. 最 小 的 影 響 範 圍 : 容 許 的 程 度 。<br />
( 四 ) 選 定 防 止 方 法 。<br />
( 五 ) 實 施 對 策 。<br />
( 六 ) 確 認 結 果 : 須 以 儀 器 測 定 。<br />
二 、 振 動 測 定 目 的<br />
( 一 ) 振 動 管 制 及 基 本 標 準 值 的 訂 定 。<br />
( 二 ) 為 制 訂 振 動 管 制 政 策 的 基 本 資 料 。<br />
( 三 ) 為 瞭 解 振 動 源 、 振 動 的 傳 播 途 徑 及 受 振 點 而 量 測 。<br />
三 、 振 動 量 測 項 目 : 依 振 動 源 、 振 動 傳 播 途 徑 、 受 振 點 分<br />
( 一 ) 掌 握 振 動 源 特 性 進 行 振 動 測 定 : 振 動 源 有<br />
1. 機 械 作 業 , 是 設 置 於 一 定 固 定 場 所 的 固 定 振 動 源 。<br />
2. 交 通 振 動 , 會 因 路 段 差 別 而 產 生 移 動 性 的 發 生 源 。<br />
一 般 對 於 振 動 的 測 定 較 難 , 因 此 對 於 加 振 力 , 會 利 用 基 礎 和 周<br />
圍 地 面 振 動 量 來 類 推 。<br />
( 二 ) 振 動 傳 播 途 徑 的 測 定<br />
振 動 在 地 面 的 傳 播 , 會 因 為 土 地 的 土 質 、 土 壤 厚 度 、 振 動 波 的<br />
振 幅 、 頻 率 、 波 長 而 產 生 不 同 的 傳 播 路 徑 , 對 於 傳 播 路 徑 的 詳<br />
細 調 查 , 可 以 很 詳 盡 地 瞭 解 振 動 分 布 狀 況 , 有 助 於 制 訂 振 動 防<br />
制 政 策 。<br />
4-55
( 三 ) 受 振 點 的 測 定<br />
振 動 公 害 , 主 要 的 受 害 者 為 人 體 和 建 築 物 等 , 振 動 源 產 生 後 ,<br />
經 由 傳 播 途 徑 傳 至 受 振 點 , 對 受 振 點 進 行 測 定 , 可 以 瞭 解 受 害<br />
程 度 , 有 助 擬 定 防 制 對 策 及 保 護 措 施 。<br />
四 、 測 定 計 畫 : 振 動 測 定 須 事 前 確 立 測 定 目 的 , 須 有 計 畫 的 配 合 , 如<br />
現 場 的 狀 況 、 調 查 項 目 、 測 定 對 象 等 , 有 必 要 做 一 個 詳 盡 的 測 定<br />
計 畫<br />
( 一 ) 決 定 調 查 目 的 , 並 加 以 檢 討 。<br />
( 二 ) 選 定 調 查 對 象 。<br />
( 三 ) 確 定 調 查 項 目 , 提 出 調 查 方 法 , 包 括 測 定 器 、 人 員 、 場 所 、 時<br />
間 。<br />
( 四 ) 整 理 結 果 。<br />
本 計 畫 參 酌 日 本 工 業 標 準 (JIS) 及 中 國 國 家 標 準 (CNS) 規 定 之<br />
振 動 計 及 振 動 量 測 方 法 , 以 及 日 本 法 令 相 關 規 定 , 再 依 實 際 調 查 調 整 ,<br />
提 出 振 動 量 測 規 範 , 包 含 評 估 指 標 、 測 量 單 位 , 測 量 時 間 、 測 量 地 點 、<br />
使 用 儀 器 、 氣 象 條 件 、 拾 振 器 ( 加 速 規 ) 放 置 限 制 、 背 景 振 動 修 正 、 評<br />
估 方 法 及 監 測 紀 錄 內 容 。<br />
一 、 測 定 儀 器 : 使 用 符 合 日 本 工 業 標 準 (JIS 1510) 規 定 之 振 動 計 。<br />
二 、 測 定 時 間 :<br />
4-56
( 一 ) 工 廠 、 場 :10 分 鐘 , 取 600 秒 之 每 秒 VL 的 對 數 平 均 值 。<br />
( 二 ) 營 建 工 程 :10 分 鐘 , 取 600 秒 之 每 秒 VL 的 對 數 平 均 值 。<br />
( 三 ) 營 業 場 所 、 娛 樂 場 所 :10 分 鐘 , 取 600 秒 之 每 秒 VL 的 對 數<br />
平 均 值 。<br />
( 四 ) 道 路 :1 小 時 , 建 議 參 考 日 本 量 測 規 範 規 定 至 少 取 200 輛 車<br />
輛 的 振 動 值 。<br />
( 五 ) 鐵 路 : 建 議 參 考 日 本 量 測 規 範 規 定 16 輛 列 車 通 過 振 動 量 。<br />
三 、 測 定 地 點 :<br />
( 一 ) 工 廠 、 場 : 工 廠 、 場 圍 牆 周 界 處 。<br />
( 二 ) 營 建 工 程 : 工 地 圍 籬 周 界 處 。<br />
( 三 ) 營 業 場 所 、 娛 樂 場 所 : 場 所 牆 面 線 或 騎 樓 向 外 周 界 處 。<br />
( 四 ) 道 路 及 鐵 路 : 路 權 邊 界 處 。<br />
四 、 背 景 振 動 修 正<br />
量 測 欲 測 振 動 源 之 振 動 位 準 時 , 總 和 振 動 與 背 景 振 動 之 振 動 位 準<br />
計 指 示 值 之 差 值 最 好 大 於 10dB 以 上 , 若 背 景 振 動 為 經 常 性 的 振 動<br />
時 , 儘 管 其 與 欲 測 振 動 源 的 振 動 位 準 相 差 10dB 以 下 時 , 仍 可 進 行<br />
背 景 振 動 修 正 。<br />
[ 日 2]<br />
表 4-67 背 景 振 動 修 正 簡 表<br />
4-57
欲 測 振 動 源 之 總 和 振 動 3 4 5 6 6 7 8<br />
量 與 背 景 振 動 之 差 值<br />
修 正 值 -3 -2 -1<br />
欲 測 振 動 源 之 總 和 振 動 量 與 背 景 振 動 之 差 值 在 3 分 貝 以 內 時 , 應 更 換 測 定 地<br />
點 。<br />
五 、 環 境 條 件<br />
( 一 ) 測 量 地 點 的 環 境 溫 度 及 溼 度 , 應 在 量 測 用 的 振 動 計 可 使 用 之<br />
溫 度 及 溼 度 範 圍 。<br />
( 二 ) 拾 振 器 ( 加 速 規 ) 若 有 可 能 受 測 量 地 點 的 風 、 電 場 、 磁 場 等 影<br />
響 時 , 得 考 慮 給 予 適 當 的 遮 蔽 或 變 更 測 點 。<br />
六 、 振 動 儀 器 使 用 方 法<br />
( 一 ) 拾 振 器 ( 加 速 規 ) 放 置 方 法<br />
1. 應 水 平 放 置 。<br />
2. 應 防 止 風 、 雨 的 影 響 。<br />
3. 應 防 止 電 場 、 磁 場 的 影 響 。<br />
4. 可 直 接 放 置 於 水 泥 及 鐵 板 上 , 若 會 滑 動 , 可 利 用 雙 面 膠 帶 固<br />
定 三 腳 。<br />
5. 若 為 瀝 青 舖 面 , 須 用 力 下 壓 。<br />
6. 最 好 不 要 放 在 草 地 、 菜 圃 上 , 若 必 須 在 此 處 測 定 時 , 須 先 除<br />
草 , 壓 實 後 放 置 。<br />
7. 最 好 不 要 放 在 砂 地 上 , 若 必 須 在 砂 地 測 定 時 , 最 好 先 裝 測 定<br />
台 , 若 沒 有 測 定 台 , 則 在 地 面 加 一 點 水 壓 實 後 , 再 將 拾 振 器<br />
4-58
( 加 速 規 ) 用 力 壓 下 。<br />
( 二 ) 測 定 方 向 之 選 擇 : 垂 直 方 向 為 原 則 , 水 平 方 向 為 輔 。<br />
( 三 ) 振 動 感 覺 修 正 方 法 : 測 定 垂 直 振 動 時 , 宜 取 垂 直 振 動 感 覺 加<br />
權 , 測 定 水 平 振 動 時 , 宜 取 水 平 振 動 感 覺 加 權 。<br />
( 四 ) 其 他 量 測 實 務 上 參 考 注 意 事 項<br />
1. 一 年 應 做 一 次 拾 振 器 ( 加 速 規 ) 之 校 正 。<br />
2. 拾 振 器 ( 加 速 規 ) 連 接 線 不 能 有 折 點 , 否 則 會 產 生 噪 音 干 擾 ;<br />
此 外 拾 振 器 ( 加 速 規 ) 的 連 接 線 不 能 彎 曲 , 避 免 產 生 電 場 影<br />
響 。<br />
3. 拾 振 器 ( 加 速 規 ) 的 連 接 線 太 長 時 , 應 每 隔 一 定 距 離 加 以 固<br />
定 , 因 為 連 接 線 移 動 時 會 產 生 雜 訊 。<br />
4. 測 定 前 需 檢 查 電 源 電 壓 。<br />
5. 測 定 中 移 動 拾 振 器 ( 加 速 規 ) 時 , 最 好 先 切 斷 信 號 。<br />
6. 振 動 計 應 避 免 直 接 曬 到 太 陽 , 或 放 在 高 溫 多 濕 處 。<br />
七 、 評 價 方 法<br />
( 一 ) 振 動 量 呈 規 則 變 化 時 , 取 Lv10 為 原 則 。<br />
( 二 ) 周 期 性 或 間 歇 性 振 動 , 宜 取 10 次 Lvmax 的 算 術 平 均 值 。<br />
( 三 ) 不 規 則 而 變 化 大 的 振 動 , 以 取 Lv10 為 原 則 。<br />
八 、 量 測 記 錄<br />
4-59
( 一 ) 測 定 位 置 簡 圖 。<br />
( 二 ) 振 動 源 的 種 類 、 形 式 。<br />
( 三 ) 測 定 儀 器 型 式 及 測 定 方 法 。<br />
( 四 ) 拾 振 器 ( 加 速 規 ) 放 置 方 法 及 地 面 情 況 。<br />
( 五 ) 儀 器 校 正 記 錄 。<br />
4.7 振 動 推 估 模 式<br />
由 於 振 動 會 因 傳 播 途 徑 及 其 結 構 而 改 變 力 的 方 向 及 位 移 與 加 速 度<br />
的 量 , 日 本 在 環 境 振 動 推 估 方 面 , 仍 沿 用 距 離 衰 減 的 公 式 , 但 是 在 進<br />
行 各 重 大 交 通 建 設 或 工 程 振 動 評 估 時 , 經 現 場 狀 況 找 出 適 用 參 數 值 ,<br />
專 案 建 立 經 驗 模 式 ; 有 關 環 境 振 動 推 估 模 式 環 保 署 綜 計 處 因 應 開 發 行<br />
為 環 境 影 響 評 估 作 業 準 則 第 四 十 九 條 規 定 , 於 九 十 年 度 委 託 研 擬 環 境<br />
振 動 推 估 模 式 及 其 適 用 條 件 , 以 作 為 後 續 辦 理 環 境 影 響 評 估 作 業 之 依<br />
據 , 該 計 畫 提 出 之 環 境 振 動 模 式 如 表 4-68 所 示 。<br />
4-60
[ 中 4]<br />
表 4-68 環 境 振 動 預 測 模 式 建 議 一 覽 表<br />
開 發 類 型 系 統 型 態 模 式 名 稱<br />
鐵 路 一 般 鐵 路 日 本 在 來 線 振 動 預 測 模 式<br />
道 路<br />
營 建 工 程<br />
捷 運 淡 水 線<br />
捷 運 木 柵 線<br />
直 線 段<br />
捷 運 木 柵 線<br />
車 站 附 近<br />
高 速 鐵 路<br />
台 北 都 會 區 大 眾 捷 運 系 統 後 續 發 展 路 網 環 境<br />
影 響 評 估<br />
台 北 都 會 區 大 眾 捷 運 系 統 後 續 發 展 路 網 環 境<br />
影 響 評 估<br />
交 通 大 學 捷 運 木 柵 線 交 通 振 動 預 測 模 式<br />
交 通 大 學 捷 運 木 柵 線 交 通 振 動 預 測 模 式<br />
日 本 新 幹 線 高 速 鐵 路 振 動 預 測 模 式<br />
日 本 建 設 省 道 路 振 動 預 測 模 式<br />
工 廠 及 作 業 場 所 振 動 模 式<br />
在 尚 未 設 置 長 期 連 續 監 測 點 的 區 域 或 不 便 於 進 行 密 集 的 點 狀 監 測<br />
時 , 應 用 模 式 推 估 區 域 污 染 影 響 分 布 不 失 為 一 種 簡 便 的 方 法 , 尤 其 是<br />
針 對 工 業 區 、 道 路 、 鐵 路 等 大 範 圍 區 域 進 行 密 集 連 續 監 測 均 須 耗 費 大<br />
量 人 力 及 成 本 , 世 界 各 國 應 用 噪 音 推 估 模 式 的 發 展 應 臻 完 備 , 例 如 美<br />
國 高 速 公 路 局 的 HNM(Highway Noise Model)、 德 國 的 DIN 18005 均 是<br />
由 國 家 研 究 單 位 提 出 噪 音 推 估 模 式 標 準 化 準 則 , 不 過 振 動 的 特 性 較 噪<br />
音 複 雜 得 多 , 目 前 歐 美 等 國 對 於 高 速 鐵 路 振 動 影 響 以 機 械 振 動 方 式 處<br />
理 , 日 本 對 此 環 境 公 害 所 用 振 動 推 估 模 式 也 僅 限 於 將 距 離 衰 減 公 式 加<br />
以 延 伸 推 演 , 雖 然 無 法 完 全 表 達 振 動 因 結 構 改 變 而 影 響 力 的 大 小 及 傳<br />
導 方 向 , 但 仍 因 簡 便 易 懂 故 普 遍 應 用 在 實 務 上 , 本 計 畫 將 就 各 模 式 提<br />
出 一 般 振 動 模 式 建 立 的 內 容 :<br />
4-61
一 、 振 動 推 估 模 式 應 用 範 圍 及 目 的 。<br />
振 動 推 估 模 式 係 用 於 推 估 環 境 振 動 量 , 使 用 振 動 模 式 已 蒐 集 下 列<br />
資 料 , 包 含 :<br />
( 一 ) 振 動 源 基 本 資 料 : 機 械 形 狀 、 重 量 、 重 心 位 置 、 加 振 力 等 。<br />
( 二 ) 地 盤 的 地 質 及 結 構 物 組 成 。<br />
( 三 ) 振 動 源 周 界 地 形 與 地 上 物 分 布 狀 況 。<br />
( 四 ) 敏 感 點 位 置 , 與 振 動 源 之 距 離 。<br />
二 、 專 有 名 詞 及 慣 用 符 號 。<br />
( 一 ) VL: 振 動 位 準 。<br />
( 二 ) V: 車 輛 行 駛 速 率 ( 公 里 / 小 時 )。<br />
( 三 ) r: 指 振 動 源 至 振 動 接 受 點 之 距 離 ( 公 尺 )。<br />
( 四 ) f: 頻 率 。<br />
( 五 ) α: 土 質 衰 減 係 數 。<br />
( 六 ) n: 幾 何 衰 減 常 數 。<br />
( 七 ) 損 失 係 數 。<br />
三 、 評 價 方 法 。<br />
振 動 距 離 衰 減 特 性 係 在 振 動 發 生 源 向 外 10 公 尺 範 圍 振 動 衰 減 量<br />
與 距 離 呈 反 比 , 約 為 距 離 加 倍 振 動 衰 減 6 分 貝 ; 超 過 50 公 尺 外 的 地 區<br />
距 離 增 加 振 動 則 會 急 劇 減 低 ; 地 盤 衰 減 常 數 依 波 動 的 種 類 而 異 , 約 為<br />
4-62
表 面 波 的 二 分 之 一 , 振 動 距 動 衰 減 公 式 如 下 :<br />
設 振 動 源 至 基 準 點 距 離 為 r0m, 振 動 變 位 振 幅 xr, 距 離 為 r 則<br />
x<br />
r<br />
= x<br />
0<br />
e<br />
λ ( r−r<br />
)<br />
−<br />
0<br />
⎛<br />
⎜<br />
⎝<br />
r<br />
r<br />
0<br />
⎞<br />
⎟<br />
⎠<br />
−n<br />
⎛ x<br />
⎜<br />
⎝ x<br />
⎞<br />
⎟<br />
⎠<br />
r<br />
20log<br />
= −20λ<br />
0<br />
( r − r )<br />
0<br />
⎛<br />
log e − 20<br />
⎜<br />
⎝<br />
r<br />
r<br />
0<br />
⎞<br />
⎟<br />
⎠<br />
n<br />
xr/x0=ar/a0<br />
20loge≒8.7<br />
L<br />
L<br />
( r − r )<br />
0<br />
−<br />
r<br />
= −87.<br />
λ<br />
0<br />
log − 20<br />
四 、 振 動 模 式 :<br />
( 一 ) 日 本 在 來 線 振 動 預 測 模 式<br />
e<br />
⎛<br />
⎜<br />
⎝<br />
r<br />
r<br />
0<br />
⎞<br />
⎟<br />
⎠<br />
距 離 與 振 動 位 準 之 關 係<br />
平 坦 VL<br />
= 86 −19log()<br />
r<br />
n<br />
( 標 準 偏 差 :3.1dB)<br />
高 架 VL = 65 − 9log()<br />
r ( 標 準 偏 差 :3.0dB)<br />
式 中 :<br />
VL: 振 動 位 準<br />
r: 距 線 路 中 心 之 距 離 5~40m<br />
1. 行 駛 速 率 與 振 動 位 準 之 關 係<br />
(1) 焊 接 軌 ( 無 縫 ) 噪 音 預 測 模 式<br />
VL = 0 .17V<br />
+ 55 ( 標 準 偏 差 :1.9dB)<br />
4-63
(2)<br />
軌 條 中 間 點<br />
VL = 0.13V<br />
+ 62 ( 標 準 偏 差 :1.6dB)<br />
(3)<br />
無 焊 軌 ( 接 合 縫 ) 噪 音 預 測 模 式<br />
VL = 0.15V<br />
+ 63( 標 準 偏 差 :1.3dB)<br />
式 中 :<br />
VL: 距 內 側 中 心 線 10m 地 點 垂 直 方 向 之 振 動 位 準<br />
V: 行 駛 速 率<br />
( 二 ) 台 北 都 會 區 大 眾 捷 運 系 統 後 續 發 展 路 網 環 境 影 響 評 估<br />
1. 重 運 量 捷 運 振 動 預 測 模 式<br />
⎛ V ⎞ ⎛ K ⎞ ⎛ W ⎞<br />
PVL = 57 + 20×<br />
log⎜<br />
⎟ + 5×<br />
log⎜<br />
⎟ − 24×<br />
log⎜<br />
⎟ − X l<br />
− X s<br />
⎝ 40 ⎠ ⎝ 30 ⎠ ⎝ 20 ⎠<br />
2. 中 運 量 捷 運 振 動 預 測 模 式<br />
⎛ V ⎞ ⎛ K ⎞ ⎛ W ⎞<br />
PVL = 40 + 20×<br />
log⎜<br />
⎟ + 5×<br />
log⎜<br />
⎟ − 24×<br />
log⎜<br />
⎟ − X l<br />
− X s<br />
⎝ 40 ⎠ ⎝ 30 ⎠ ⎝ 20 ⎠<br />
式 中 :<br />
PVL: 軌 道 中 心 外 15 公 尺 處 預 測 之 振 動 位 準 (dB), 參 考 位 準<br />
為 10 -5 m/s 2<br />
V: 車 輛 行 駛 速 率 ( 公 里 / 小 時 )<br />
K: 路 軌 支 撐 韌 度 值 , 係 Kurzweil 及 Ungar 1982 年 建 議 之 勁<br />
度 修 正 係 數 , 為 扣 件 勁 度 (MN/ 公 尺 ) 與 扣 件 間 距 ( 公 尺 ) 之<br />
比 值 。 一 般 K 值 可 取 30, 即 本 項 為 0, 其 他 型 式 軌 道 勁 度 修<br />
正 係 數 可 參 考 表 4-69。<br />
4-64
軌 道 條 件<br />
浮 動 軌 道<br />
(Floating Track)<br />
特 殊 軌 道 路 段<br />
(Special Trackwork)<br />
轉 彎 段<br />
(Curves)<br />
表 4-69 軌 道 勁 度 修 正 係 數<br />
修 正 值 , 5× log( K 30)<br />
(dB)<br />
-10<br />
-10<br />
W: 若 捷 運 屬 地 下 隧 道 部 分 , 依 TGGH 建 議 納 入 隧 道 壁 厚 度 校 正<br />
⎛ ⎞<br />
值 , 其 值 等 於 24 × log⎜<br />
W ⎟, 其 中 W 為 隧 道 壁 單 位 重 量 ( 噸 重 / 公<br />
⎝ 20 ⎠<br />
尺 )。<br />
X l : 距 離 衰 減 修 正 值 , 包 括 擴 散 損 失 (spreading loss) 及 阻 尼 損<br />
⎛ r2<br />
⎞<br />
(damping loss)。 其 中 擴 散 損 失 等 於 20 × log<br />
⎜<br />
r<br />
⎟ , 阻 尼 損 失 等 於<br />
⎝ 1 ⎠<br />
+4<br />
n<br />
( r2<br />
−<br />
1<br />
2<br />
α 。 故 X 20×<br />
log⎜<br />
⎟ + 8.68×<br />
( r − r )<br />
8.68× r )<br />
l<br />
n<br />
⎛ r ⎞<br />
= ⎜<br />
2 1<br />
r ⎟ α 。<br />
⎝ 1 ⎠<br />
式 中 :<br />
r 1 : 指 振 動 源 至 某 振 動 值 已 知 點 之 距 離 , 此 處 為 15 公 尺 。<br />
r 2 : 指 振 動 源 至 振 動 接 受 點 之 距 離 , 公 尺 。<br />
α: 土 質 衰 減 係 數 , 台 北 地 區 為 0.033~0.1 之 間<br />
n: 幾 何 衰 減 常 數 , 一 般 取 0.83<br />
X s : 建 築 物 傳 遞 係 數 (Building Transmission), 指 振 動 進 入 建 築 物 之<br />
衰 減 係 數 。 依 Kurzweil 及 Ungar 指 出 包 括 偶 合 損 失 (coupling loss)<br />
4-65
及 樓 層 傳 遞 損 失 , 其 中<br />
A.<br />
B.<br />
C.<br />
D.<br />
E.<br />
土 壤 至 建 物 偶 合 傳 遞 損 失 :-5dB<br />
各 樓 層 間 樓 板 傳 遞 損 失 :-0dB<br />
1 樓 及 地 下 室 :-3s<br />
2 樓 至 6 樓 :-15-0.5s<br />
高 於 6 樓 :(s 值 指 自 地 面 樓 層 起 向 上 之 樓 層 數 ,2<br />
樓 之 s 值 為 1,3 樓 之 s 值 為 2, 以 上 類 推 )<br />
( 三 ) 交 通 大 學 捷 運 木 柵 線 交 通 振 動 預 測 模 式<br />
1. 直 線 段 振 動 位 準 模 式 L r :<br />
0. 279<br />
L r<br />
r<br />
L 20 ⎛<br />
0<br />
10log<br />
r ⎟ ⎞<br />
= − ∗<br />
⎜<br />
⎝ 0 ⎠<br />
( dB)<br />
2. 車 站 附 近 振 動 位 準 模 式 L r :<br />
0. 57<br />
L r<br />
r<br />
L 20 ⎛<br />
0<br />
10log<br />
r ⎟ ⎞<br />
= − ∗<br />
⎜<br />
⎝ 0 ⎠<br />
( dB)<br />
式 中 :<br />
L : 距 振 動 發 生 源 r(m) 距 離 之 振 動 位 準 ( 預 測 值 )<br />
r<br />
L : 距 振 動 發 生 源 r 0 (m) 距 離 之 振 動 位 準 ( 實 測 值 )<br />
0<br />
( 四 ) 日 本 建 設 省 交 通 振 動 模 式 : 日 本 建 設 省 所 管 道 路 事 業 環 境 影<br />
響 評 估 技 術 指 針 (1986 年 4 月 ) 所 建 立 。<br />
1. 道 路 交 通 振 動 預 測 模 式 :<br />
4-66
L<br />
10<br />
*<br />
( logQ<br />
) + b logV<br />
+ c M + d + α δ<br />
+ α<br />
f<br />
+ α<br />
s<br />
+ αl<br />
= a log<br />
log<br />
式 中 :<br />
L 10 : 振 動 位 準 的 80% 範 圍 的 上 端 值 ( 預 測 值 )(dB)<br />
Q * :500 秒 鐘 之 間 的 每 一 車 道 的 等 價 交 通 量 ( 輛 /500s/ 車<br />
道 ), 依 下 式 得 之<br />
500<br />
3600<br />
1<br />
M<br />
*<br />
Q = ⋅ ⋅<br />
1<br />
+<br />
( Q 12Q<br />
)<br />
Q 1 : 小 型 車 小 時 交 通 量 ( 輛 /hr)<br />
Q 2 : 大 型 車 小 時 交 通 量 ( 輛 /hr)<br />
M: 雙 向 車 道 合 計 的 車 道 數<br />
V: 平 均 行 駛 速 率 (km/hr)<br />
αδ: 依 路 面 的 平 坦 性 作 的 補 正 值 (dB)<br />
αf: 依 地 盤 卓 越 振 動 數 的 補 正 值 (dB)<br />
αs: 依 道 路 構 造 的 補 正 值 (dB)<br />
αl: 依 距 離 衰 減 值 (dB)<br />
a、b、c、d: 常 數<br />
( 五 ) 平 面 道 路 構 造 預 測 模 式<br />
預 測 基 準 點 的 振 動 位 準 L 10`( 平 )(dB)<br />
L<br />
10 `<br />
( logQ<br />
*) + 6logV<br />
+ 4log M + +α σ<br />
+ α<br />
f<br />
= 65log<br />
35<br />
任 意 點 的 振 動 位 準 L 10 ( 平 )(dB)<br />
L<br />
( 平 ) = L10`( )-α<br />
l<br />
10<br />
平<br />
ασ: 依 路 面 的 平 坦 性 作 的 補 正 值 (dB)<br />
4-67<br />
2
ασ= 14logσ: 瀝 青 路 面 時 ,σ≧1mm<br />
18logα: 混 凝 土 路 面 時 ,σ≧1mm<br />
0:σ≦1mm<br />
在 此 ,σ: 使 用 3m 剖 面 計 (profile meter) 時 之 路 面 凹 凸 的<br />
標 準 偏 差 值 (mm)。<br />
α f : 依 地 盤 卓 越 振 動 數 作 的 補 正 值 (dB)<br />
α f = -20logf<br />
:f≧8<br />
-18 :8>f≧4<br />
-24+10logf:4>f<br />
f: 地 盤 的 卓 越 振 動 數 (H Z )<br />
α l : 距 離 衰 減 值 (dB)<br />
⎛ r ⎞<br />
log⎜<br />
+ 1⎟ ⎝ 5<br />
α = ⎠<br />
l<br />
β<br />
log 2<br />
β= 0.060 L 10`( 平 )-1.6: 黏 土 地 基<br />
0.119 L 10`( 平 )-3.2: 砂 質 地 基<br />
r: 自 預 測 基 準 點 至 預 測 地 點 之 距 離 (m)<br />
1. 填 方 道 路 、 挖 方 道 路 、 凹 槽 型 道 路<br />
任 意 點 的 振 動 位 準 L 10 ( 填 、 挖 、 凹 )(dB)<br />
L 10 ( 填 、 挖 、 凹 )= L 10`( 平 )+α s -α l<br />
α s : 依 道 路 構 造 作 的 補 正 值 (dB)<br />
4-68
α s = -1.4H 1.3: 填 土 構 造 (H 是 填 方 高 度 m)<br />
-0.87H 1.7: 挖 土 構 造 (H 是 挖 方 高 度 m)<br />
-4.7H+5.9: 凹 槽 構 造 (H 是 凹 槽 深 度 m)<br />
α l : 距 離 衰 減 值 (dB)<br />
⎛ r ⎞<br />
log⎜<br />
+ 1⎟ ⎝ 5<br />
α = ⎠<br />
l<br />
β<br />
log 2<br />
β= 0.077(L 10`( 平 )+α s )-1.8( 填 方 構 造 )<br />
= 0.134(L 10`( 平 )+α s )-3.2( 挖 方 構 造 )<br />
= 0.058(L 10`( 平 )+α s )-1.6( 凹 槽 構 造 )<br />
2. 高 架 構 造 : 於 高 架 道 路 , 應 把 來 自 高 架 構 造 的 影 響 和 來 自 並<br />
設 的 平 面 道 路 的 影 響 分 開 來 考 慮 , 並 合 成 其 結 果 來 算 出 振 動<br />
位 準 。<br />
L `<br />
( )<br />
L`10 ( 高 )/10<br />
L`10<br />
( 併 ⋅平<br />
)<br />
( 高 + 平 ) = 10log 10 +<br />
10<br />
10<br />
L`10 ( 高 + 平 ): 於 預 測 基 準 點 的 振 動 位 準 (dB)。<br />
L`10 ( 高 ): 對 於 L`10 ( 高 + 平 ) 的 來 自 高 架 構 造 的 振 動 位 準 (dB)<br />
L`10 ( 併 . 平 ): 對 於 L`10 ( 高 + 平 ) 的 來 自 平 面 構 造 的 振 動 位<br />
準 (dB)<br />
L<br />
( ) = 54log( logQ<br />
*) + 6logV<br />
+ 2log<br />
M + d + α + α<br />
f<br />
`10<br />
高<br />
d: 橋 腳 型 形 式 之 係 數 , 橋 腳 數 為 1 時 d=18, 橋 腳 數 為 2 以 上<br />
時 d=20<br />
4-69<br />
H p
H p : 高 架 構 造 接 縫 口 部 的 最 大 高 低 差 量 , 替 代 ασ<br />
α<br />
= 0.4log<br />
H<br />
H p<br />
p<br />
α<br />
H p<br />
: 依 H p 作 的 補 正 值<br />
H p : 自 接 縫 口 處 算 起 前 後 5m 範 圍 內 路 面 的 最 大 高 低 差 (mm)<br />
α f = -5logf(f≧8Hz)<br />
-4.5(8Hz>f≧4Hz)<br />
-6+2.5logf(4Hz>f)<br />
L<br />
L<br />
`10<br />
( 併 ⋅平<br />
) = 65log( logQ<br />
*) + 6logV<br />
+ 4LogM<br />
+ 29 +α σ<br />
+ α<br />
f<br />
( 高 + 平 ) = L`<br />
10<br />
( 高 + )-α<br />
l<br />
10<br />
平<br />
⎛ r ⎞<br />
log⎜<br />
+ 1⎟ ⎝ 5<br />
α = ⎠<br />
l<br />
β<br />
log 2<br />
僅 有 高 架 道 路 時 β= 0.072L`10 ( 高 )-2.2<br />
有 平 面 道 路 併 設 的 高 架 道 路 β= 0.072L`10 ( 高 + 平 )-2.2<br />
( 六 ) 日 本 高 速 鐵 路 振 動 預 測 模 式<br />
1. 鋼 架 橋 區 間<br />
Y<br />
( R)<br />
= V + a X<br />
i<br />
+ A<br />
1<br />
1<br />
log<br />
1<br />
+ a<br />
2<br />
X<br />
2<br />
+ a<br />
3<br />
X<br />
( R /10) + A2<br />
log( R −10) + a4<br />
+ a5<br />
3<br />
+ a<br />
4<br />
X<br />
4<br />
+ a<br />
1<br />
+ a<br />
2<br />
+ a<br />
式 中 :<br />
Y(R): 距 離 R 之 垂 直 振 動 位 準<br />
V i : 列 車 速 率 之 係 數<br />
a 1 X 1 : 單 位 長 度 之 水 泥 混 泥 土 量 (m 3 /m)<br />
4-70<br />
3<br />
+ C
a 2 X 2 : 樑 剛 度 (10 4 tw.m)<br />
a 3 X 3 : 柱 剛 度 (10 4 tw.m)<br />
a 4 X 4 : 基 礎 底 面 積 (m 2 )<br />
a 1 : 軌 道 形 成 之 係 數<br />
a 2 : 基 礎 形 式 之 係 數<br />
a 3 : 基 礎 、 地 盤 條 件 之 係 數<br />
a 4 : 地 表 面 橫 斷 狀 況 之 係 數<br />
a 5 : 障 礙 物 有 無 之 係 數<br />
C: 常 數<br />
R: 距 線 路 中 心 之 距 離 (m)<br />
A 1 log(R/10)+A 2 log(R-10): 距 離 衰 減 (A 1 、A 2 距 離 衰 減 之 參<br />
數 )<br />
1. PC、RC 橋 區 間<br />
Y<br />
( R) = .04V<br />
− 0.364X<br />
+ a + 60.0 + A log( R /10) + A log( R 10<br />
0<br />
2<br />
式 中 :<br />
Y(R): 距 離 R 之 垂 直 振 動 位 準<br />
V: 列 車 速 率 (km/hr)<br />
X: 跨 徑 長 (m)<br />
a: 基 礎 、 地 盤 條 件<br />
R: 距 線 路 中 心 之 距 離 (m)<br />
4-71<br />
1<br />
− )
A 1 log(R/10)+A 2 log(R-10): 距 離 衰 減 (A 1 、A 2 距 離 衰 減 之 參<br />
數 )<br />
2. 高 架 區 間<br />
VL = VL<br />
() 5<br />
log<br />
− ∆VL<br />
⋅<br />
log<br />
( r / 5)<br />
( 2)<br />
1 ⎛ h ⎞<br />
∆ VL = ⋅ exp ⎜ − ⎟ ⋅ω<br />
r<br />
r ⎝ Cr ⎠<br />
VL 5 = 2. 3⋅ ∆VL<br />
+<br />
() k<br />
k = 88 − 2. 5Cv 8
n: 半 無 限 自 由 表 面 之 傳 播 實 體 波 場 合 n=2<br />
無 限 自 由 表 面 之 傳 播 實 體 波 場 合 n=1<br />
表 面 波 之 場 合 n=1/2<br />
α: 地 盤 之 內 部 衰 減 ( 黏 土 :0.01~0.02, 淤 泥 :0.02~0.03)<br />
α =<br />
( 2πf /V )h<br />
f: 頻 率 (Hz)<br />
V: 傳 播 速 率 (m/s)<br />
五 、 本 土 化 參 數 : 由 於 振 動 傳 導 方 向 及 力 的 大 小 與 地 盤 及 結 構 物 有 密<br />
切 的 關 係 , 即 使 有 各 種 研 究 文 獻 的 參 數 值 可 提 供 參 考 , 但 仍 以 參<br />
數 本 土 化 可 以 讓 誤 差 減 至 最 低 , 應 用 實 際 振 動 量 監 測 值 調 校 振 動<br />
模 式 之 參 數 也 可 以 得 到 趨 近 實 際 的 振 動 值 。<br />
4-73
第 五 章 振 動 管 制<br />
我 國 近 年 來 振 動 公 害 問 題 , 以 高 速 鐵 路 經 台 南 科 學 園 區 振 動 影 響<br />
晶 圓 廠 生 產 品 質 之 問 題 最 為 著 名 , 此 外 都 會 區 緊 急 柴 油 發 電 機 、 冷 卻<br />
水 塔 、 馬 達 等 低 頻 振 動 傳 導 影 響 所 引 發 的 陳 情 案 件 也 相 當 多 , 營 建 工<br />
程 施 工 機 具 及 施 工 作 業 產 生 的 振 動 對 人 體 及 建 築 物 也 造 成 不 等 的 影<br />
響 ; 台 北 市 政 府 捷 運 工 程 局 及 台 北 市 捷 運 公 司 也 屢 次 接 獲 大 眾 捷 運 系<br />
統 沿 線 住 戶 陳 情 列 車 行 駛 振 動 問 題 , 由 於 政 府 尚 未 完 成 振 動 管 制 法 立<br />
法 程 序 , 多 年 來 僅 在 環 境 影 響 評 估 法 令 相 關 規 定 下 , 要 求 針 對 開 發 行<br />
為 在 開 發 前 、 施 工 階 段 及 營 運 階 段 之 振 動 影 響 採 行 減 輕 對 策 , 其 振 動<br />
量 測 方 法 及 管 制 標 準 悉 暫 依 日 本 「 振 動 管 制 法 」 規 定 辦 理 , 至 於 營 運<br />
後 振 動 管 制 及 陳 情 案 件 處 理 , 在 沒 有 前 例 可 循 的 情 形 下 , 而 且 大 多 數<br />
噪 音 源 往 往 會 伴 隨 產 生 振 動 , 建 議 比 照 噪 音 管 制 對 象 , 並 參 採 日 本 管<br />
制 對 象 。<br />
5.1 我 國 振 動 陳 情 型 態 及 振 動 源 分 類 方 式<br />
在 日 本 振 動 陳 情 案 件 發 生 數 件 約 為 噪 音 陳 情 件 數 的 十 分 之 一 , 環<br />
境 省 將 振 動 源 依 陳 情 案 件 受 理 分 為 建 築 ˙ 土 木 、 製 造 事 業 所 、 交 通 機<br />
關 、 自 動 車 及 其 他 , 振 動 規 制 法 管 制 對 象 為 特 定 場 所 、 特 定 建 設 工 事<br />
及 交 通 振 動 。<br />
5-1
我 國 以 往 發 生 過 的 振 動 陳 情 案 件 以 高 速 鐵 路 通 過 台 南 科 學 工 業 園<br />
區 產 生 之 振 動 問 題 最 為 著 名 , 根 據 高 速 鐵 路 工 程 籌 備 處 於 八 十 三 年 十<br />
一 月 所 提 「 高 速 鐵 路 環 境 影 響 評 估 報 告 」, 高 速 鐵 路 車 速 每 小 時 三 百 公<br />
里 時 , 距 高 鐵 中 心 35 公 尺 處 其 振 動 位 準 已 衰 減 為 30dB, 且 高 速 鐵 路 土<br />
傳 振 動 位 準 極 低 , 距 振 動 源 17.8 公 尺 處 之 振 動 位 準 均 已 低 於 50dB, 故<br />
營 運 階 段 列 車 行 駛 所 產 生 之 土 傳 振 動 位 準 不 致 對 沿 線 環 境 造 成 影 響 。<br />
台 南 科 學 工 業 園 區 選 址 時 , 並 未 以 高 鐵 經 過 新 市 基 地 而 排 除 此 地<br />
段 , 而 不 致 影 響 晶 圓 廠 生 產 之 振 動 環 境 標 準 是 距 離 高 鐵 中 心 線 50 公 尺<br />
處 為 36dB, 但 高 鐵 局 認 為 無 法 達 到 此 一 標 準 , 經 由 政 府 各 部 會 協 商 後 ,<br />
v<br />
決 定 距 高 鐵 中 心 線 200 公 尺 36dB( 速 率 比 即 20 log dB, 其 中 v0 = 10 −6 吋<br />
v<br />
/ 秒 ) 為 驗 收 標 準 , 在 距 高 鐵 200 公 尺 以 內 土 地 不 配 給 晶 圓 廠 , 但 高<br />
鐵 局 仍 認 為 無 法 達 到 此 一 標 準 , 最 後 決 議 如 下 :<br />
一 、 高 頻 部 分 (12.5Hz( 含 ) 以 上 ) 同 意 以 VL45dB( 距 高 鐵 中 心 線 200<br />
公 尺 處 ) 為 振 動 標 準 。<br />
二 、 低 頻 部 分 (12.5Hz 以 下 ), 振 動 標 準 暫 定 VL68dB( 距 高 鐵 中 心 線<br />
200 公 尺 處 ), 以 作 為 台 灣 高 鐵 公 司 發 包 依 據 。<br />
三 、 未 來 在 施 工 前 , 行 政 院 國 科 會 、 交 通 部 及 台 灣 高 鐵 公 司 應 進 行 研<br />
究 , 如 有 更 有 效 減 振 且 合 理 可 行 的 方 法 , 台 灣 高 鐵 公 司 同 意 辦 理<br />
結 構 體 設 計 變 更 , 所 需 經 費 由 高 鐵 公 司 負 擔 。<br />
0<br />
5-2
四 、 行 政 院 國 科 會 、 交 通 部 及 台 灣 高 鐵 公 司 共 同 於 高 鐵 營 運 前 , 於 高<br />
鐵 邊 緣 至 園 區 廠 房 之 間 , 設 置 各 種 減 振 措 施 ( 包 括 工 程 及 經 費 可<br />
行 之 減 振 措 施 、 晶 圓 廠 與 高 鐵 路 線 距 離 之 調 整 ), 使 園 區 廠 房 減 振<br />
至 背 景 值 ( 目 前 為 VL48dB), 所 需 經 費 由 政 府 負 擔 。<br />
五 、 台 灣 南 北 高 速 鐵 路 營 運 合 約 4.3.2.6 條 文 由 交 通 部 會 同 高 鐵 公 司<br />
根 據 一 至 四 項 決 議 配 合 修 正 。<br />
行 政 院 國 科 會 、 交 通 部 及 台 灣 高 鐵 公 司 研 究 之 減 振 方 法 仍 未 能 達<br />
成 各 方 共 識 ,89 年 3 月 31 日 會 商 , 對 於 高 鐵 結 構 本 體 減 振 方 案 上 部 結<br />
構 採 支 承 墊 減 振 效 果 約 3dB, 高 鐵 同 意 採 行 ; 對 於 下 部 結 構 採 箱 型 壁 式<br />
基 礎 工 程 減 振 效 果 約 7dB 方 案 雖 認 為 技 術 可 行 , 但 考 量 經 費 與 工 期 問<br />
題 , 不 同 意 施 作 , 經 調 解 後 , 由 高 鐵 公 司 藉 趕 工 計 畫 達 成 不 影 響 通 車<br />
時 , 經 費 概 算 9〜12 億 元 , 但 該 公 司 對 經 費 支 出 仍 有 疑 義 。<br />
八 十 九 年 十 二 月 十 三 日 高 鐵 公 司 與 日 本 新 幹 線 簽 訂 採 購 合 約 , 原<br />
箱 型 壁 式 基 工 程 對 日 規 系 統 已 無 減 振 功 能 , 行 政 院 建 議 原 定 減 振 目 標<br />
( 高 鐵 結 構 本 體 減 振 工 程 效 果 約 10dB) 合 理 維 持 , 最 後 決 議 採 行 下 列<br />
減 振 方 案 :<br />
一 、 高 鐵 減 振 方 案 : 高 速 鐵 路 行 經 台 南 科 學 工 業 園 區 路 段 之 橋 樑 跨 距<br />
由 30 公 尺 改 為 6 公 尺 , 在 採 用 日 規 車 輛 系 統 下 , 距 離 高 鐵 中 心 線<br />
200 公 尺 處 ,10Hz 以 下 之 振 動 可 降 至 20〜40dB 之 間 , 而 距 離 300<br />
5-3
公 尺 則 ; 所 有 頻 率 均 可 降 至 50dB 以 下 , 高 鐵 經 過 南 科 園 區 全 長<br />
約 4.4 公 里 , 施 工 範 圍 後 延 伸 全 以 5 公 里 計 , 所 需 經 費 須 增 加 6<br />
億 元 , 由 政 府 先 行 支 應 , 再 依 高 鐵 興 建 營 運 合 約 之 精 神 協 商 辦 理 。<br />
二 、 高 鐵 路 線 通 過 園 區 所 造 成 之 各 項 影 響 , 除 規 劃 園 區 內 高 鐵 沿 線 設<br />
置 100 公 尺 寬 之 緩 衝 帶 作 為 道 路 與 綠 用 外 , 將 對 振 動 敏 感 之 廠 商<br />
配 置 於 200 公 尺 以 外 之 地 區 , 如 台 積 電 , 聯 電 及 奇 美 等 。<br />
除 了 高 速 鐵 路 振 動 影 響 台 南 科 學 工 業 園 區 案 例 , 台 北 市 大 眾 捷 運<br />
系 統 各 路 線 通 車 營 運 後 , 台 北 市 政 府 捷 運 工 程 局 及 台 北 市 捷 運 公 司 屢<br />
次 接 獲 沿 線 居 民 陳 情 列 車 行 駛 生 振 動 對 其 生 活 產 生 嚴 影 響 , 這 些 陳 情<br />
案 件 多 發 生 在 各 路 線 的 部 分 路 段 , 如 表 5-1 所 示 , 這 些 陳 情 案 件 有 一<br />
個 共 同 特 性 , 就 是 同 一 路 段 陳 情 案 件 一 再 發 生 , 同 一 陳 情 人 也 多 次 提<br />
出 陳 情 , 陳 情 地 點 軌 道 結 構 均 屬 於 地 下 段 。<br />
有 些 陳 情 人 會 透 過 民 意 代 表 提 出 陳 情 , 可 能 係 陳 情 人 認 為 請 民 代<br />
表 施 壓 , 或 許 交 通 事 業 單 位 可 以 更 重 視 , 例 如 龍 山 寺 及 古 亭 至 台 電 段<br />
附 近 的 居 民 就 曾 透 過 台 北 市 議 員 及 立 法 委 員 提 出 陳 情 ; 還 有 陳 情 人 對<br />
振 動 感 受 程 度 與 生 活 習 慣 也 有 很 大 的 關 係 , 例 如 南 京 東 路 站 陳 情 人 為<br />
一 位 老 太 太 , 由 這 位 老 太 太 睡 在 地 上 , 所 以 對 捷 運 列 車 行 駛 的 振 動 感<br />
受 特 別 強 烈 , 但 老 太 太 的 先 生 睡 在 床 上 , 感 受 就 不 明 顯 ; 據 瞭 解 台 北<br />
市 捷 運 公 司 目 前 僅 採 取 減 速 及 磨 軌 兩 項 措 施 , 該 公 司 承 辦 單 位 表 示 該<br />
5-4
兩 種 措 施 以 磨 軌 的 減 振 效 果 較 佳 , 但 尚 在 進 行 量 測 鑑 定 中 。<br />
表 5-1 台 北 市 大 眾 捷 運 系 統 振 動 陳 情 案 件 發 生 地 點<br />
路 線 發 生 振 動 陳 情 案 件 的 地 點 所 在 路 段 或 附 近 車 站<br />
板 南 線 龍 山 寺 、 西 門 站 ( 北 門 附 近 )、 小 南 門 、 善 導 寺 、 市<br />
政 府<br />
新 店 線 古 亭 至 台 電 段 、 大 坪 林 、 萬 隆<br />
中 和 線 景 安 站<br />
木 柵 線 南 京 東 路<br />
備 註 : 為 保 護 陳 情 人 , 僅 列 出 陳 情 地 點 所 在 路 段 或 附 近 車 站 名 稱 。<br />
至 於 其 他 振 動 之 影 響 或 陳 情 狀 況 多 止 於 工 廠 機 械 振 動 、 道 路 大 型<br />
車 ( 如 砂 石 車 ) 振 動 、 營 建 工 程 整 地 與 基 礎 工 程 等 產 生 之 振 動 , 我 國<br />
自 七 十 二 年 開 始 實 施 噪 音 管 制 法 迄 今 , 基 於 多 年 的 政 令 宣 導 及 環 境 教<br />
育 , 民 眾 對 噪 音 已 有 相 當 程 度 的 理 解 , 現 行 噪 音 陳 情 案 件 , 多 為 民 眾<br />
對 於 複 合 音 的 80Hz 以 上 的 噪 音 感 受 較 為 明 顯 , 以 目 前 噪 音 管 制 標 準 量<br />
測 方 法 , 對 於 此 類 噪 音 管 制 已 屬 完 整 , 至 於 振 動 加 速 度 及 低 頻 音 等 環<br />
境 振 動 產 生 之 影 響 , 對 民 眾 而 言 , 其 性 質 及 型 態 尚 屬 新 的 專 業 領 域 ,<br />
以 下 將 環 境 振 動 粗 分 為 數 項 :<br />
一 、 工 廠 ( 場 ): 大 多 屬 衝 床 、 印 刷 、 鍛 造 、 裁 剪 、 輸 送 等 生 產 作 業 之<br />
工 廠 或 作 業 場 所 。<br />
二 、 營 建 工 程 : 多 指 整 地 、 基 礎 、 拆 裝 等 及 埋 設 管 線 等 工 程 進 行 打 樁 、<br />
挖 土 等 施 工 作 業 , 或 使 用 打 樁 機 、 撞 錘 、 連 續 壁 、 挖 土 機 等 施 工<br />
機 械 。<br />
三 、 營 業 場 所 及 娛 樂 場 所 : 主 要 裝 設 冷 卻 水 塔 、 抽 水 馬 達 、 壓 縮 機 等<br />
5-5
之 場 所 , 陳 情 案 件 多 發 生 在 住 商 綜 合 大 樓 。<br />
四 、 交 通 設 施 : 道 路 、 鐵 路 ( 一 般 鐵 路 及 高 速 鐵 路 )、 大 眾 捷 運 系 統 、<br />
航 空 ( 航 空 器 飛 行 時 產 生 空 氣 振 動 對 建 築 物 的 影 響 ) 等 。<br />
五 、 易 發 生 振 動 設 施 : 衝 床 、 打 樁 機 、 撞 錘 、 壓 縮 機 、 印 刷 機 、 鍛 造<br />
機 、 冷 卻 水 塔 、 抽 水 馬 達 等 。<br />
5.2 振 動 管 制 優 先 順 序<br />
以 往 我 國 已 針 對 道 路 、 一 般 鐵 路 及 大 眾 捷 運 系 統 進 行 過 多 次 環 境<br />
振 動 測 量 , 再 加 上 本 次 測 量 結 果 發 現 , 若 以 國 內 振 動 實 測 值 與 日 本 振<br />
動 管 制 標 準 比 對 , 幾 乎 都 低 於 該 管 制 標 準 , 既 使 日 本 針 對 鐵 路 振 動 所<br />
訂 管 制 標 準 , 在 處 理 振 動 公 害 糾 紛 或 陳 情 案 件 時 , 其 減 振 效 果 也 不 容<br />
易 達 到 管 制 標 準 , 在 訂 定 管 制 標 準 太 鬆 無 法 解 決 民 眾 生 活 受 到 振 動 干<br />
擾 的 問 題 , 更 難 以 對 振 動 源 產 生 負 責 人 產 生 嚇 阻 作 用 ; 太 嚴 則 可 能 抑<br />
制 經 濟 發 展 , 或 對 公 共 工 程 預 算 使 用 產 生 排 擠 效 應 , 如 何 能 兼 顧 民 眾<br />
居 住 舒 適 及 業 者 生 存 權 益 , 應 在 研 擬 「 振 動 管 制 標 準 」 時 詳 加 討 論 。<br />
國 內 採 行 振 動 管 制 措 施 的 對 象 , 應 以 發 過 陳 情 案 件 民 眾 訴 求 為 優<br />
先 , 並 考 量 稽 查 認 定 及 量 測 難 易 等 行 政 執 行 的 可 行 性 , 故 建 議 的 振 動<br />
管 制 優 先 順 序 依 振 動 源 分 類 如 下 :<br />
5-6
一 、 工 廠 ( 場 ): 具 衝 床 、 壓 縮 機 、 印 刷 機 、 鍛 造 機 等 機 械 作 業 之 場 所 。<br />
二 、 營 業 及 娛 樂 場 所 : 裝 設 有 冷 卻 水 塔 、 空 調 系 統 、 抽 水 馬 達 、 低 音<br />
擴 大 機 之 場 所 。<br />
三 、 營 建 工 程 : 具 拆 除 、 整 地 、 基 礎 工 程 施 工 作 業 , 或 使 用 打 樁 機 、<br />
撞 錘 、 重 型 卡 車 進 出 等 操 作 之 工 程 。<br />
四 、 易 發 生 振 動 之 設 施 : 在 執 行 易 發 生 振 動 設 施 許 可 制 度 時 , 可 將 衝<br />
床 、 壓 縮 機 、 印 刷 機 、 鍛 造 機 、 打 樁 機 、 撞 錘 、 重 型 卡 車 、 冷 卻<br />
水 塔 、 空 調 系 統 、 抽 水 馬 達 、 低 音 擴 大 機 等 設 施 訂 定 分 期 公 告 指<br />
定 期 程 , 以 及 分 期 達 成 的 出 廠 振 動 值 。<br />
5.3 振 動 管 制 對 策 及 防 振 措 施<br />
振 動 公 害 , 如 工 廠 的 鑄 造 機 產 生 的 振 動 , 對 鄰 近 地 區 的 住 宅 造 成<br />
影 響 , 就 需 針 對 振 動 源 、 傳 播 途 徑 及 受 振 點 等 提 出 有 效 的 防 制 技 術 ,<br />
圖 5-1 為 一 般 振 動 防 制 設 計 程 序 , 以 下 將 就 機 械 振 動 、 建 築 物 振 動 及 軌<br />
道 運 輸 系 統 振 動 提 出 一 般 性 的 防 制 對 策 , 並 整 理 國 內 外 研 究 及 實 例 的<br />
防 制 效 果 以 供 參 考 。<br />
5-7
重 心 位 置<br />
決 定 彈 簧 位 置<br />
機 台 數<br />
決 定 彈 簧 數<br />
一 個 彈 簧<br />
重 量 計 算<br />
瞭 解 動 彈<br />
簧 常 數 及<br />
荷 重 重<br />
決 定<br />
最 合<br />
材 料 形 狀 、<br />
重 量 瞭 解<br />
全 重 量<br />
決 定 防 振<br />
材 料 種 類<br />
選 擇 適<br />
適 製<br />
品<br />
決 定 目 標 傳 達 率<br />
當 彈 簧<br />
加 振 頻 率 數<br />
量 的 計 算<br />
固 有 頻 率 數<br />
圖 5-1 防 振 設 計 之 順 序<br />
一 、 機 械 設 施 振 動 防 制 對 策<br />
( 一 ) 振 動 絕 緣 ( 防 振 ) 裝 置<br />
在 振 動 源 與 板 間 裝 入 彈 簧 , 使 振 動 源 勿 直 接 接 觸 物 體 , 此 時<br />
物 體 振 動 減 小 , 此 即 為 振 動 絕 緣 。<br />
1. 防 振 原 理<br />
加 振 力 的 振 動 傳 達 率 T 越 小 隔 振 效 果 越 好 ,T 減 少 時 對 地<br />
面 所 加 的 力 會 減 少 , 隨 著 以 機 械 及 流 體 方 面 的 振 動 直 接 導<br />
達 至 設 置 機 械 的 地 面 或 板 面 的 振 動 會 減 少 , 要 使 T 小 於 1<br />
必 須 滿 足<br />
f<br />
> 2 , 即 f0 越 小 越 好 (δ 越 大 越 好 ),T 可 由<br />
f<br />
下 式 計 算 而 後<br />
0<br />
5-8
T<br />
=<br />
⎛<br />
1−<br />
⎜<br />
⎝<br />
1<br />
f<br />
f<br />
0<br />
⎞<br />
⎟<br />
⎠<br />
2<br />
f: 加 振 力 頻 率 ,<br />
f0: 此 系 統 固 有 頻 率 , 若 由 機 械 加 重 而 所 產 生 的 彈 簧 應 為<br />
δ(cm) 時<br />
1<br />
f 0<br />
≅ 4.93 ( Hz)<br />
δ<br />
2. 振 動 絕 緣 裝 置<br />
為 減 少 振 動 源 的 振 動 時 , 讓 振 動 源 的 振 動 不 直 接 傳 到 基 座<br />
或 板 面 者 為 振 動 絕 緣 , 振 動 傳 遞 力 量 的 消 除 , 不 外 乎 利 用<br />
彈 性 材 料 隔 離 或 利 用 阻 尼 材 料 將 振 動 能 量 予 以 消 除 , 振 動<br />
隔 離 材 料 有 泡 性 橡 膠 、 塑 橡 膠 混 合 製 品 、 多 孔 性 防 振 橡 膠<br />
混 合 製 品 , 密 實 橡 膠 塑 橡 混 合 製 品 、 軟 木 、 礦 物 質 纖 維 、<br />
硬 性 彈 箕 、 以 及 軟 性 金 屬 彈 箕 、 空 氣 彈 簧 等 。<br />
(1)<br />
防 振 橡 膠 因 加 重 時 其 靜 應 變 小 , 所 以 防 振 性 能 較 差 ,<br />
但 價 格 便 宜 , 如 不 在 油 中 使 用 時 其 壽 命 具 半 永 久 性 ,<br />
使 用 極 普 遍 。<br />
(2)<br />
金 屬 彈 簧 因 加 重 時 應 變 力 較 大 , 其 防 振 性 能 佳 , 使 用<br />
也 很 普 遍 。<br />
(3)<br />
加 振 頻 率 25Hz 以 下 的 防 振 橡 膠 墊 因 使 用 簡 單 , 使 用 率<br />
5-9
也 很 普 遍 。<br />
(4)<br />
空 氣 彈 簧 其 防 振 性 能 較 其 他 防 振 材 料 佳 , 使 用 時 須 常<br />
常 補 充 壓 縮 空 氣 且 價 格 昂 貴 , 較 少 被 使 用 。<br />
3. 振 動 絕 緣 的 設 計 : 隔 振 設 計 順 序 如 下<br />
(1)<br />
(2)<br />
(3)<br />
(4)<br />
了 解 機 械 的 加 振 力 大 小 。<br />
了 解 機 械 重 量 、 機 械 的 直 接 基 礎 的 重 量 及 轉 動 慣 量 。<br />
決 定 彈 箕 的 種 類 及 配 置 方 法 。<br />
計 算 機 械 與 彈 簧 合 成 體 的 自 然 頻 率 ( 設 計 時 要 使 自 然<br />
頻 率 小 於 重 要 加 振 力 的 1/3 以 下 )。<br />
(5)<br />
為 了 不 讓 機 械 開 動 或 停 止 時 發 生 共 振 現 象 , 加 裝 衰 減<br />
結 構 。<br />
(6)<br />
計 算 機 械 本 身 的 振 幅 , 如 此 振 幅 超 過 機 械 所 容 許 的 大<br />
小 時 , 加 重 基 礎 的 重 量 而 增 加 其 轉 動 慣 量 , 例 如 架 設<br />
水 泥 架 台 。<br />
4. 振 動 絕 緣 材 料 防 制 效 果<br />
(1)<br />
設 計 d 值 , 當 彈 簧 0.5〜5 英 吋 時 ,d 值 過 大 會 有 側 翻<br />
危 險 ; 膠 、 玻 璃 纖 維 0.1〜0.4 英 , 一 般 厚 度 (0.5〜2<br />
英 吋 ) 之 20% 時 , 如 d 值 過 大 會 產 生 側 倒 情 形 。<br />
(2)<br />
f<br />
彈 簧 很 硬 時 ( = 0 ), 傳 到 振 動 源 基 座 的 力 等 於 加 振<br />
f<br />
0<br />
5-10
力 ; 彈 簧 變 軟 時 , 傳 到 振 動 源 基 座 的 力 大 於 加 振 力 ;<br />
f<br />
滿 足 = 1的 彈 簧 常 數 時 , 傳 到 振 動 源 基 座 的 力 成 為 加<br />
f<br />
0<br />
振 力 的<br />
f<br />
f<br />
0<br />
><br />
1 ⎛ 1<br />
2<br />
⎟ ⎞<br />
+<br />
⎜<br />
⎝ ζ ⎠<br />
2<br />
倍 ; 彈 簧 更 軟 時 , 彈 簧 常 數 滿 足<br />
2 時 , 亦 即 k
[ 中 13]<br />
表 5-2 絕 緣 材 料 之 d( 靜 沉 陷 值 ) 設 計 值<br />
轉 速 頻 率<br />
傳 達 率<br />
0.5% 1.0% 5.0% 10% 25%<br />
3600 60 0.55 0.27 0.06 0.03 0.01<br />
2400 40 1.2 0.62 0.13 0.07 0.03<br />
1800 30 2.2 1.1 0.27 0.12 0.05<br />
1600 27 2.8 1.4 0.29 0.15 0.07<br />
1400 23 3.6 1.8 0.38 0.20 0.09<br />
1200 20 4.9 2.5 0.52 0.27 0.12<br />
1000 17 7.1 3.6 0.74 0.39 0.18<br />
800 13 5.6 1.2 0.61 0.28<br />
600 10 2.1 1.1 0.49<br />
400 7 4.6 2.4 1.1<br />
5. 減 輕 衝 擊<br />
對 於 特 別 會 產 生 衝 擊 性 振 動 的 機 械 , 如 鍛 造 機 等 振 動 絕 緣 方<br />
法 如 下 , 搥 子 落 下 時 發 生 衝 擊 的 問 題 是 因 下 落 的 搥 子 之 動 量<br />
會 傳 到 機 械 本 身 , 而 機 械 產 生 向 下 的 速 度 變 化 再 傳 到 基 礎 ,<br />
此 衝 擊 由 增 加 機 械 基 礎 的 重 量 及 使 用 彈 性 體 支 持 基 礎 就 可<br />
以 有 效 的 減 少 , 如 機 械 固 定 在 水 泥 架 台 上 , 增 加 水 泥 架 台 重<br />
量 , 搥 子 與 架 台 間 的 作 用 力 會 增 加 , 架 台 的 位 移 反 而 會 減<br />
小 , 架 台 至 地 面 的 作 用 力 , 由 彈 簧 的 力 常 數 可 決 定 , 力 常 數<br />
越 小 , 傳 達 的 力 越 小 。<br />
( 二 ) 振 動 衰 減 與 振 動 衰 減 材 料<br />
振 動 衰 減 為 傳 播 過 來 的 振 動 能 量 改 變 為 熱 能 而 吸 收 的 現<br />
5-12
象 , 相 當 於 空 氣 音 的 吸 收 , 此 時 所 用 的 材 料 叫 做 振 動 衰 減 材<br />
料 ( 阻 尼 材 料 )。<br />
1. 振 動 衰 減 的 概 念<br />
打 擊 鐵 板 , 表 示 衝 擊 力 加 振 於 鐵 板 時 , 鐵 板 被 含 有 高 頻<br />
成 份 的 力 加 振 而 產 生 很 多 種 共 振 狀 態 , 發 生 很 複 雜 的 聲 音 ,<br />
但 時 間 一 久 , 只 會 留 下 衰 減 比 較 小 的 共 振 狀 態 , 即 會 留 下 單<br />
一 頻 率 的 純 音 , 但 如 打 擊 振 動 衰 減 大 的 鉛 板 時 , 共 振 狀 態 立<br />
刻 消 滅 而 沒 有 餘 音 , 如 共 振 狀 態 下 振 動 而 發 出 聲 音 的 板 加 了<br />
振 動 衰 減 處 理 後 共 振 狀 態 會 很 快 地 消 滅 時 , 可 說 振 動 衰 減 有<br />
效 。<br />
2. 振 動 衰 減 材 料<br />
阻 尼 又 稱 為 振 動 衰 減 , 即 為 減 低 振 動 , 吸 收 來 自 振 動 源 的<br />
振 動 稱 為 阻 尼 (damping) 各 種 材 料 均 能 進 行 阻 尼 , 阻 尼 能<br />
力 大 者 特 別 稱 為 阻 尼 材 料 , 振 動 衰 減 材 料 有 橡 膠 系 列 、 柏<br />
油 系 列 及 塑 膠 系 列 等 。<br />
阻 尼 的 能 力 常 以 損 失 係 數 d 表 示 , 即 振 動 能 量 的 吸 收 程<br />
度 , 損 失 係 數 d 與 衰 減 係 數 C 的 關 係 如 下 :<br />
C<br />
d = 2 = 2ζ C
C c<br />
= 2 km 時 ,m 的 振 動 頻 率 為<br />
k<br />
f = 1<br />
0<br />
2π m<br />
(Hz)<br />
m: 振 動 源 的 質 量<br />
k: 彈 簧 常 數 , 彈 簧 撓 曲 單 位 長 度 必 要 的 荷 重<br />
f<br />
0<br />
: 振 動 體 的 基 本 或 自 然 頻 率 , 取 決 於 m、k 及 C。<br />
有 時 會 在 汽 車 車 身 的 薄 鐵 板 塗 上 一 層 柏 油 系 列 塗 料 , 減 少<br />
振 動 同 時 可 做 為 防 音 之 用 , 對 船 舶 等 用 的 厚 鐵 板 可 塗 上 塑<br />
膠 系 列 塗 料 做 防 振 、 防 音 之 用 , 又 有 特 殊 合 金 ( 如 Mn50%<br />
以 上 、Cu37%、Al4.25%、Fe3%、Ni1.5% 合 金 ), 本 身 就<br />
是 振 動 衰 減 材 料 , 可 做 成 船 舶 用 螺 旋 槳 、 空 氣 機 械 工 具 、<br />
柴 油 引 擎 零 件 等 。<br />
3. 振 動 衰 減 處 理 上 應 注 意 事 項<br />
(1)<br />
平 常 所 使 用 的 振 動 衰 減 材 料 , 在 振 動 板 上 塗 上 或 貼 上<br />
材 料 , 此 種 材 料 因 伸 張 或 縮 小 的 作 用 可 衰 減 振 動 , 材<br />
料 上 加 一 層 可 控 制 變 形 之 剛 性 板 , 此 種 材 料 除 了 有 減<br />
衰 振 動 之 效 果 外 , 尚 有 切 應 變 所 產 生 的 衰 減 復 合 作 用<br />
而 吸 收 振 動 能 量 的 效 果 。<br />
(2)<br />
由 機 械 加 振 而 發 出 聲 音 時 , 振 動 衰 減 對 固 體 音 有 防 制<br />
效 果 , 但 對 空 氣 音 沒 有 效 果 。<br />
5-14
(3) 塑 膠 系 列 及 橡 膠 系 列 材 質 的 振 動 衰 減 材 料 的 損 失 係<br />
數 ,η 代 表 吸 收 振 動 能 量 的 程 度 , 但 此 值 由 頻 率 及 溫<br />
度 等 變 化 而 改 變 , 決 定 材 料 時 , 應 先 注 意 由 所 使 用 頻<br />
率 及 溫 度 範 圍 內 選 出 損 失 係 數 η 以 最 大 者 為 宜 , 同<br />
時 , 要 注 意 材 料 的 耐 熱 性 、 耐 油 性 及 價 格 等 。<br />
(4)<br />
選 材 料 時 其 損 失 係 數 要 比 0.05 大 , 塗 料 或 是 貼 材 其 厚<br />
度 至 少 需 要 有 板 厚 度 的 2 倍 , 表 5-3 為 各 種 材 料 的 損<br />
失 係 數 。<br />
[ 中 13]<br />
表 5-3 各 種 材 料 的 損 失 係 數<br />
材 料 損 失 係 數 (20℃,1000Hz 附 近 )<br />
金 屬 0.0001〜0.001<br />
玻 璃 0.001〜0.005<br />
混 凝 土 、 磚 0.001〜0.01<br />
木 、 軟 木 、 合 板 0.01〜0.2<br />
橡 膠 、 塑 膠 類 0.001〜1<br />
( 三 ) 振 動 源 控 制 實 務<br />
1. 往 返 運 動 或 動 力 不 平 衡 的 轉 動 會 激 起 建 築 物 表 面 的 振 動 , 對<br />
往 返 運 動 機 件 除 要 經 常 保 養 和 選 擇 適 當 的 墊 襯 外 , 機 械 通 常<br />
由 於 鬆 動 或 滑 動 產 生 振 動 , 可 由 修 理 或 換 裝 消 除 驅 動 力 , 增<br />
加 工 作 循 環 週 期 。<br />
2. 振 動 絕 緣 底 座 沉 陷 位 移 須 相 同 , 以 減 少 搖 滾 運 動 力 量 , 對 機<br />
5-15
械 選 擇 彈 簧 座 時 , 靜 沉 陷 位 移 如 果 不 同 , 在 較 高 頻 率 範 圍 ,<br />
機 械 除 了 上 下 運 動 外 還 會 產 生 搖 滾 現 象 , 因 而 使 振 動 絕 緣 失<br />
去 效 果 , 如 果 機 器 本 身 重 並 不 均 勻 , 則 較 接 近 重 心 的 剛 度 應<br />
比 遠 離 中 心 者 為 強 。 一 般 最 有 效 的 振 動 隔 絕 效 果 應 為 各 連 結<br />
支 點 的 連 線 均 經 過 機 器 重 心 位 置 。<br />
3. 物 料 運 輸 設 備 防 振<br />
(1)<br />
調 整 輸 送 帶 或 其 他 傳 輸 系 統 之 速 度 , 以 符 合 物 料 數 量 ,<br />
避 免 物 體 振 動 。<br />
(2)<br />
(3)<br />
(4)<br />
增 加 容 器 剛 性 以 承 受 載 貨 衝 擊 , 或 使 用 減 振 材 料 緩 衝 。<br />
軟 式 塑 膠 或 膠 來 承 受 衝 擊 。<br />
使 物 件 降 落 至 容 器 邊 緣 以 減 少 落 差 ; 容 器 內 層 襯 墊 耐 磨<br />
阻 尼 材 料 減 少 共 振 吸 收 撞 擊 能 量 。<br />
二 、 建 築 物 振 動 控 制<br />
( 一 ) 門 框 、 地 板 和 機 器 的 基 礎 應 選 擇 不 易 振 動 者 , 使 用 大 型 設<br />
備 , 需 要 大 而 重 的 基 礎 , 避 免 機 械 基 礎 與 建 築 物 結 構 直 接 接<br />
觸 。<br />
( 二 ) 裝 置 產 生 振 動 設 備 於 建 築 物 區 域 內 時 , 辦 公 區 域 應 加 以 隔<br />
離 。<br />
( 三 ) 通 常 因 機 械 螺 絲 鬆 動 或 滑 脫 產 生 振 動 , 可 由 修 理 或 換 裝 來 消<br />
5-16
除 。<br />
1. 裝 置 大 而 重 的 機 械 , 無 法 以 個 別 基 礎 法 防 止 振 動 , 可 以 裝 置<br />
在 單 獨 的 地 上 , 避 免 與 建 築 物 的 殘 餘 部 分 接 觸 。<br />
2. 隔 離 機 械 表 面 振 動 以 降 低 振 動 的 傳 播 , 鎖 緊 機 械 表 面 的 嵌<br />
板 , 使 用 撓 性 較 強 者 以 降 低 表 面 振 動 , 也 可 以 使 用 特 殊 設 計<br />
的 嵌 板 。<br />
3. 將 地 板 與 機 械 振 動 隔 離 。<br />
( 四 ) 建 築 管 理 及 土 地 相 容 性 使 用<br />
一 般 住 宅 、 學 校 等 受 振 體 受 到 振 動 影 響 , 根 本 解 決 方 法 就 是<br />
應 用 都 市 計 畫 限 制 有 振 動 源 存 在 的 新 增 建 築 物 設 置 敏 感 地<br />
區 , 日 本 在 建 築 基 準 法 內 規 範 依 都 市 計 畫 法 所 載 各 項 土 地 使<br />
用 分 區 限 制 有 噪 音 、 振 動 影 響 的 工 場 或 設 施 進 住 住 宅 區 等 敏<br />
感 地 區 , 如 表 5-4。<br />
【 日 6】<br />
表 5-4 日 本 建 築 基 準 法 因 振 動 影 響 對 土 地 使 用 分 區 之 限 制<br />
禁 止 進 住 之 建 築 物 及 其 設 施 ( 噪 音 及 振 動 相 關 設 施 ) ○: 可 以 設 置 ×: 不 可 設 置<br />
壓 製 自 液 機 折 鍛 線 鼓 空 送 碎 震 織 混 瀝 穀 切 碎 帶 抄<br />
延 管 動 壓 械 斷 造 成 風 氣 風 碎 動 機 凝 青 物 削 木 盤 紙<br />
機 機 售 衝 衝 機 機 型 機 壓 機 機 式 土 拌 用 機 機 ˙ 機<br />
械 械 貨 床 床 機 縮 ˙ 分 設 合 製 丸<br />
機<br />
機 磨 級 備 設 粉 盤<br />
碎 機 備 機 ˙<br />
機<br />
鉋<br />
禁 止 設 置 的 建 物<br />
或 工 場<br />
盤<br />
第 1 種 低 樓 工 場 × × × × × × × × × × × × × × × × × × × × × × ×<br />
層 住 宅 區<br />
第 2 種 低 樓 工 場 × × × × × × × × × × × × × × × × × × × × × × ×<br />
層 住 宅 區<br />
第 1 種 中 高 工 場 × × × × × × × × × × × × × × × × × × × × × × ×<br />
印<br />
刷<br />
機<br />
鑄<br />
型<br />
造<br />
型<br />
機<br />
5-17
樓 層 住 宅 區<br />
第 2 種 中 高<br />
樓 層 住 宅 區<br />
第 一 種 住 宅<br />
區<br />
第 2 種 住 宅<br />
區<br />
準 住 宅 區<br />
鄰 近 商 業 區<br />
商 業 區<br />
工 場 ( 部 分 除 外 ) × × × × × × × × × × × × × × × × × × × × × × ×<br />
* 使 用 動 力 設 備<br />
的 工 場 , 其 作<br />
業 範 圍 超 過 50<br />
平 方 公 尺 。<br />
* 一 定 作 業 狀 態<br />
* 使 用 動 力 設 備<br />
的 工 場 , 其 作<br />
業 範 圍 超 過 50<br />
平 方 公 尺 ( 部<br />
分 除 外 )。<br />
* 一 定 作 業 狀 態<br />
* 使 用 動 力 設 備<br />
的 工 場 , 其 作<br />
業 範 圍 超 過<br />
150 平 方 公 尺 。<br />
* 一 定 作 業 狀 態<br />
× × ×<br />
*2<br />
× × ×<br />
*2<br />
× × ×<br />
*2<br />
×<br />
*3<br />
×<br />
*3<br />
×<br />
*3<br />
× × × ×<br />
*5<br />
× ×<br />
*6<br />
× × × × × ×<br />
*5 *6<br />
× × × ×<br />
*5<br />
○ × × ×<br />
*5<br />
○ × × ×<br />
*5<br />
× × ○ × × × ×<br />
*6 *5 *7<br />
× × ○○○○ ×○○○○× ×○×<br />
*7<br />
× × × × × × × × ×<br />
*7<br />
*5<br />
× × × × × × × × ×<br />
*7 *7 *5<br />
× ×<br />
*7<br />
× ×<br />
*7<br />
× × ×<br />
*5<br />
× × ×<br />
○ × ○ × ○ ×<br />
準 工 業 區 一 定 作 業 狀 態 × × ○○○○ × ○○○○○○○○ × ○ ○ × ○ × × ×<br />
*1 *1<br />
*4<br />
*8<br />
工 業 區 不 受 限 制 ○ ○ ○ ○○○○○○○○○○○○ ○ ○ ○ ○ ○○○○<br />
專 業 工 業 區<br />
說 明 :*1 超 過 4kW 設 施 *2 限 制 迴 轉 式 *3 改 良 衝 床 不 受 限 制<br />
*4 彈 簧 撞 錘 除 外 *5 超 過 0.75kW 設 施 *6 超 過 1.5kW<br />
*7 輸 出 功 率 合 計 超 過 2.5kW 設 施 *8 超 過 50l 對 環 境 有 影 響 之 虞 者 。<br />
三 、 軌 道 運 輸 系 統 振 動 防 制 對 策<br />
( 一 ) 車 輛 軌 道 系 統 之 減 振 對 策<br />
在 車 輛 軌 道 系 統 部 分 , 會 影 響 行 車 振 動 的 因 素 有 行 車 速 度 、<br />
車 輛 軸 重 、 軌 道 重 量 與 剛 性 、 彈 性 車 輪 與 軌 道 工 程 等 。<br />
1. 行 車 速 率<br />
(1) 美 國 、 加 拿 大 、 法 國 及 其 他 各 大 都 市 之 大 眾 捷 運 系 統 行<br />
車 振 動 實 測 結 果 , 發 現 列 車 車 速 增 加 一 倍 時 , 引 起 的 振<br />
動 量 約 增 加 4〜6 分 貝 。 【<br />
英 4】<br />
(2)<br />
日 本 新 幹 線 東 海 道 、 山 陽 、 東 北 及 上 越 等 路 線 當 車 速 由<br />
5-18
每 小 時 180 公 里 加 速 至 280 公 里 時 , 於 遠 距 離 處 地 盤 測<br />
得 之 行 車 振 動 量 差 異 約 在 5 分 貝 以 下 。 【 日 8】<br />
(3)<br />
台 灣 高 速 鐵 路 委 託 研 究 指 出 , 當 行 車 速 率 由 每 小 時 240<br />
公 里 變 化 至 350 公 里 時 , 行 車 速 率 將 影 響 地 盤 反 應 的 頻<br />
率 含 量 , 其 最 大 行 車 振 動 量 並 不 會 隨 行 車 速 率 增 加 而 明<br />
顯 放 大 , 但 在 某 些 臨 界 車 速 時 , 可 能 因 共 振 效 應 而 有 局<br />
部 放 大 現 象 。 【 中 7】<br />
2. 車 輛 軸 重<br />
(1)<br />
日 本 新 幹 線 列 車 採 用 300 系 列 輕 量 化 後 之 車 輛 軸 重 11.3<br />
噸 , 其 行 車 振 動 量 較 之 前 軸 重 16 噸 時 減 少 了 約 3〜4 分<br />
貝 , 德 國 也 有 文 獻 指 出 , 當 列 車 軸 重 增 加 一 倍 時 , 振 動<br />
【 日 9】<br />
量 亦 將 增 加 2〜4 分 貝 。<br />
(2)<br />
日 本 山 陽 線 新 幹 線 車 體 輕 量 化 後 , 發 現 300 系 列 列 車 行<br />
駛 時 的 地 盤 振 動 量 明 顯 較 0 系 列 、100 系 列 低 , 當 車 身<br />
軸 重 由 16 噸 減 至 11 噸 時 , 實 測 振 動 量 在 不 同 頻 率 下 有<br />
折 減 情 形 , 車 體 軸 重 降 低 對 5〜16Hz 間 之 低 頻 振 動 有 2<br />
〜3 分 貝 之 減 振 效 果 , 但 對 20〜80Hz 間 減 振 效 果 較 不 明<br />
顯 。 【 日 8】<br />
(3)<br />
英 國 鐵 路 列 車 振 動 量 方 面 , 當 貨 車 以 每 小 時 60 公 里 行 近<br />
5-19
沿 線 距 離 42 公 尺 處 之 建 築 物 時 , 滿 載 貨 車 ( 重 100 噸 )<br />
之 振 動 量 與 空 車 ( 車 重 24.4 噸 ) 相 比 , 在 10Hz 以 下 的<br />
差 異 最 多 可 達 10 分 貝 以 上 , 但 在 10Hz 以 上 部 分 差 異 不<br />
大 。 【 英 5】<br />
3. 彈 性 車 輪 及 軌 道<br />
(1)<br />
此 一 部 分 包 含 彈 性 車 輛 與 彈 性 軌 道 墊 ( 扣 件 )、 彈 性 枕 木<br />
及 道 碴 墊 等 , 根 據 美 國 研 究 指 出 彈 性 輪 減 振 之 有 效 頻 率<br />
均 在 31.5Hz 以 上 部 分 , 彈 性 輪 之 勁 度 愈 高 , 其 減 振 效 果<br />
愈 差 。 【 英 8】<br />
(2)<br />
降 低 軌 道 扣 件 的 勁 度 及 增 加 軌 道 重 量 , 可 降 低 軌 道 系 統<br />
的 自 然 頻 率 , 有 助 於 減 少 列 車 行 進 產 生 之 振 動 量 , 但 須<br />
注 意 的 是 若 要 有 效 降 低 列 車 行 駛 的 振 動 量 , 其 所 需 採 用<br />
的 扣 件 勁 度 將 不 以 維 持 軌 道 的 穩 定 。<br />
(3)<br />
法 國 巴 黎 RATP 地 鐵 系 統 用 不 同 彈 性 扣 件 , 其 有 效 減 振 範<br />
圍 係 在 31.5Hz 以 上 , 日 本 應 用 降 低 軌 道 支 承 勁 度 , 對 列<br />
車 行 駛 的 減 振 有 效 範 圍 在 30 或 40Hz 以 上 , 新 幹 線 採 用<br />
的 彈 性 道 碴 墊 、 彈 性 枕 木 墊 及 彈 性 軌 道 墊 ( 扣 件 ) 等 減<br />
【 日<br />
振 措 施 , 其 有 效 減 振 範 圍 均 在 50Hz 以 上 10】 。<br />
(4)<br />
交 通 部 高 速 鐵 路 工 程 局 委 託 研 究 指 出 , 採 用 彈 性 枕 木 墊<br />
5-20
及 彈 性 道 碴 , 對 20Hz 以 上 振 動 才 有 減 振 效 果 , 一 採 用 彈<br />
性 枕 木 之 直 結 式 軌 道 、 剪 力 型 綱 軌 締 結 裝 置 或 是 浮 動 式<br />
道 床 的 時 機 , 大 多 係 為 解 決 高 頻 振 動 問 題 。<br />
4. 軌 道 重 量 與 剛 性<br />
(1) 日 本 研 究 發 現 增 加 軌 道 重 量 及 剛 性 , 可 降 低 列 車 行 駛 的<br />
振 動 及 噪 音 量 , 當 軌 道 量 由 每 公 尺 50 公 斤 增 加 至 60 公<br />
斤 , 行 車 速 在 50〜120 公 里 時 , 地 盤 振 動 量 約 可 降 低 30<br />
%。 【 日 11】<br />
(2)<br />
日 本 新 幹 線 將 部 分 路 線 的 軌 道 由 每 公 尺 50 公 斤 更 換 為<br />
60 公 斤 , 列 車 時 速 達 每 小 時 70〜120 公 里 , 約 有 3〜5<br />
分 貝 減 振 效 果 , 鋼 軌 剛 性 增 加 愈 多 , 減 振 效 果 愈 好 。<br />
( 二 ) 橋 樑 結 構 系 統 之 減 振 對 策<br />
橋 樑 結 構 系 統 中 基 樁 帽 以 上 部 分 稱 之 為 上 部 結 構 , 會 影 響 軌<br />
道 列 車 行 駛 振 動 的 因 素 有 橋 樑 結 構 型 式 、 樑 柱 之 剛 性 、 結 構<br />
體 之 重 量 及 隔 振 設 施 等 ; 基 礎 樁 帽 ( 含 ) 以 下 部 分 稱 之 為 下<br />
部 結 構 , 會 影 響 軌 道 列 車 行 駛 振 動 的 因 素 有 基 礎 之 重 量 、 基<br />
樁 的 深 度 等 。<br />
1. 上 部 結 構<br />
(1)<br />
日 本 山 陽 及 東 海 道 新 幹 線 列 車 行 駛 在 高 架 段 產 生 的 地 盤<br />
5-21
振 動 量 會 隨 橋 柱 的 勁 度 增 加 而 略 微 遞 減 , 但 在 部 分 路 段<br />
( 如 山 陽 線 岡 山 以 西 ) 則 有 相 反 的 現 象 ; 山 陽 線 ( 岡 山<br />
以 東 ) 使 用 了 剛 性 框 架 結 構 橋 樑 後 , 其 列 車 行 駛 產 生 的<br />
振 動 量 , 在 10Hz 以 下 較 傳 統 樑 式 構 造 略 低 。 【 日 8】<br />
(2)<br />
另 外 大 樑 彎 曲 勁 度 增 加 , 列 車 行 駛 的 地 盤 振 動 量 也 會 有<br />
略 微 減 少 的 現 象 , 當 混 凝 土 量 愈 大 時 , 地 表 的 振 動 量 會<br />
有 略 減 的 趨 勢 。<br />
(3)<br />
具 有 軟 化 橋 體 支 承 效 應 的 隔 振 系 統 , 可 大 幅 放 大 車 體 與<br />
橋 樑 之 橫 向 反 應 , 不 適 用 在 高 速 鐵 路 減 振 上 。 【 中 8】<br />
(4)<br />
當 簡 支 樑 之 跨 徑 L 為 軸 距 1w 的 1.5 倍 時 ( 即 跨 徑 為 28<br />
公 尺 ), 可 得 到 較 低 的 橋 樑 振 動 值 ; 若 採 多 跨 連 續 樑 , 則<br />
僅 對 20 公 尺 及 25 公 尺 小 跨 徑 橋 樑 有 較 好 的 減 振 效 果 。<br />
(5)<br />
採 用 粘 滯 性 阻 尼 器 (Viscous Damper)、 粘 彈 性 吸 振 器<br />
(Visco-Elastic Shock Absorber)、 高 阻 尼 橡 膠 支 承 墊<br />
(High Damping Rubber Bearings), 會 因 為 高 速 鐵 路 行<br />
車 允 許 的 垂 直 與 水 平 棋 向 振 動 變 位 甚 小 , 可 能 僅 數 mm,<br />
使 得 各 項 消 能 設 施 減 振 效 果 很 有 限 。<br />
2. 下 部 結 構<br />
(1)<br />
增 加 基 樁 的 數 目 對 距 橋 墩 較 近 之 地 盤 有 減 振 效 果 , 但 遠<br />
5-22
距 離 處 之 地 盤 則 無 減 振 效 果 , 甚 至 可 能 增 強 振 動 影 響 。 【 日<br />
12】<br />
(2)<br />
日 本 曾 針 對 東 海 道 、 山 陽 線 新 幹 線 高 架 段 橋 樑 , 增 加 樁<br />
的 數 量 與 深 度 , 但 發 現 減 振 效 果 並 不 明 顯 ; 東 海 道 線 混<br />
凝 土 用 量 較 山 陽 線 少 , 東 海 道 線 列 車 行 駛 產 生 的 地 盤 振<br />
動 較 高 , 山 陽 線 ( 岡 山 以 西 ) 則 較 低 , 但 所 使 用 混 凝 土<br />
【 日<br />
量 與 所 測 得 之 振 動 量 並 無 一 定 增 減 關 係 8】 ; 此 外 加 厚<br />
橋 樑 樁 帽 對 減 振 並 無 幫 助 。 【 日 12】<br />
( 三 ) 波 傳 路 徑 之 減 振 對 策<br />
軌 道 列 車 行 駛 在 高 架 段 時 產 生 的 振 動 , 會 透 過 橋 墩 傳 遞 至 地<br />
盤 中 , 再 經 由 地 盤 傳 遞 至 受 振 體 , 因 此 波 傳 路 徑 地 盤 的 特 性<br />
會 對 列 車 行 駛 產 生 的 振 動 量 大 小 及 衰 減 造 成 相 當 的 影 響 。<br />
1. 隔 振 溝<br />
(1)<br />
隔 振 槽 溝 分 為 空 槽 溝 及 填 充 槽 溝 兩 種 , 隔 振 效 果 以 空 槽<br />
溝 較 佳 , 但 其 壁 體 不 易 穩 定 , 長 期 維 持 不 易 , 其 深 度 受<br />
到 限 制 ; 填 充 槽 溝 減 振 效 果 與 內 部 填 充 材 料 的 特 性 有 關 。<br />
(2)<br />
以 明 挖 溝 槽 及 鋼 版 樁 隔 離 交 通 或 工 廠 振 動 對 民 宅 建 築 物<br />
的 影 響 , 會 因 鋼 版 樁 隔 振 效 果 不 佳 , 而 使 隔 振 溝 無 明 顯<br />
的 減 振 效 果 , 除 非 空 溝 的 深 度 達 所 欲 隔 絕 的 振 動 波 長 的<br />
5-23
0.3 倍 , 且 溝 內 不 能 有 地 下 水 才 能 發 揮 減 振 效 果<br />
【 英 6】 ; 當<br />
槽 溝 深 度 達 0.8 倍 的 表 面 波 波 長 時 , 槽 溝 寬 度 與 設 置 位<br />
距 振 動 源 之 位 置 對 減 振 效 果 影 響 不 大 。<br />
(3)<br />
採 用 明 挖 溝 防 制 地 表 點 振 動 源 , 有 效 的 隔 振 應 振 幅 折 減<br />
比 ( 隔 振 之 地 表 振 幅 / 隔 振 後 之 地 表 振 幅 ) 至 少 在 0.25<br />
以 下 , 根 據 以 往 國 外 試 驗 的 結 果<br />
【 英 7】 , 應 注 意 的 是 :<br />
A.<br />
若 振 幅 折 減 比 在 0.25 以 下 時 , 槽 溝 深 度 至 少 需 大 於<br />
0.6 倍 的 表 面 波 的 R 波 (Rayleigh) 波 長 。<br />
B.<br />
槽 溝 後 方 屏 障 的 有 效 減 振 區 域 可 達 到 10 倍 R 波 波<br />
長 。<br />
C.<br />
當 隔 振 溝 距 振 動 源 距 離 較 遠 ( 被 動 減 振 ) 時 , 則 須<br />
要 較 大 的 尺 寸 才 能 達 到 相 同 的 效 果 , 即 隔 振 溝 垂 直<br />
方 向 之 表 面 積 A( 槽 溝 之 深 度 × 長 度 ) 至 少 為 :<br />
a.<br />
b.<br />
振 動 源 距 離 槽 溝 2 倍 波 長 (Lr) 時 ,A=2.5Lr<br />
振 動 源 距 離 槽 溝 7 倍 波 長 (Lr) 時 ,A=6.0Lr<br />
2<br />
2<br />
D.<br />
隔 振 溝 寬 度 斷 面 與 設 置 位 置 對 減 振 效 果 之 影 響 不<br />
大 。<br />
E.<br />
鋼 版 樁 之 減 振 效 果 較 隔 振 溝 差 。<br />
(4)<br />
1 1<br />
隔 振 溝 滅 振 最 符 經 濟 效 益 的 有 效 深 度 範 圍 在 〜 1 倍 R<br />
3 4<br />
5-24
【 英<br />
波 波 長 之 間 8】 ; 隔 振 溝 、 隔 振 壁 及 振 動 源 下 方 採 用 彈<br />
性 減 振 基 礎 時 , 隔 振 溝 深 度 達 0.5 倍 的 R 波 波 長 時 , 其<br />
寬 度 影 響 可 予 以 忽 略 , 此 三 種 不 同 的 隔 振 方 式 , 對 高 頻<br />
【 英<br />
振 動 的 減 振 效 果 比 低 頻 好 9】 。<br />
(5)<br />
利 用 壕 溝 ( 隔 振 距 振 動 源 的 距 離 為 2.5 倍 的 溝 寬 ) 隔 振<br />
2. 隔 振 壁<br />
的 效 果 不 好 , 原 因 是 移 動 荷 重 引 起 的 振 動 量 多 屬 低 頻 振<br />
動<br />
【 中 9】 。<br />
(1)<br />
剛 性 混 凝 土 隔 振 壁 的 水 平 振 動 減 振 效 果 要 有 經 濟 效 益<br />
時 , 隔 振 壁 深 度 應 介 於 0.6〜1.5 倍 表 面 波 波 長 , 且 壁 厚<br />
【 英 10】<br />
( 溝 寬 ) 至 少 達 0.4 倍 表 面 波 波 長 ; 也 有 建 議 隔 振<br />
壁 深 度 及 寬 度 分 別 應 達 到 R 波 波 長 的 1 倍 及 0.3 倍 以<br />
【 英 9】<br />
上 , 才 能 獲 得 較 佳 的 減 振 效 果 。<br />
(2)<br />
日 本 曾 使 用 厚 55 cm、 深 16m 的 SMW(Soil Mixing Pile<br />
Wall) 連 續 壁 , 以 及 深 15m、 寬 98.8m 改 良 土 體 ( 深 層<br />
混 合 處 理 工 法 ,DCM) 各 形 成 一 道 連 續 之 屏 障 , 以 阻 絕 設<br />
計 深 度 16m 深 之 振 動 夯 實 砂 樁 (SCP) 施 工 時 所 引 起 的 振<br />
動 , 當 地 之 地 層 主 要 為 疏 鬆 之 沖 積 砂 層 , 兩 隔 振 措 施 之<br />
減 振 僅 在 近 距 離 處 之 效 果 較 佳 , 距 振 動 源 超 過 40 公 尺 以<br />
5-25
上 較 無 減 振 效 果<br />
【 日 13 】 。<br />
(3)<br />
在 不 同 地 層 深 度 埋 設 一 層 水 平 分 布 之 剛 性 波 阻 塊 時 , 對<br />
岩 盤 垂 直 入 射 振 動 量 的 隔 振 效 果 , 當 振 動 波 長 遠 大 於 波<br />
阻 塊 厚 度 時 , 波 阻 塊 於 波 傳 過 程 中 將 隨 之 產 生 剛 體 運<br />
動 , 則 未 能 有 效 降 低 岩 盤 垂 直 入 射 之 振 動 量<br />
【 中 9】 。<br />
(4)<br />
日 本 在 東 海 道 新 幹 線 高 架 段 使 用 80 cm 厚 剛 性 連 續 壁 , 在<br />
剛 性 隔 振 壁 後 方 約 30〜70 公 尺 不 等 距 離 內 , 仍 可 達 到 約<br />
5 分 貝 的 減 振 效 果 。 【 日 8】<br />
3. 振 動 吸 收 孔<br />
(1)<br />
美 國 應 用 模 型 試 驗 求 得 中 空 圓 柱 孔 障 礙 的 被 動 隔 絕 準<br />
則 , 設 中 空 圓 柱 孔 間 之 間 距 為 S, 中 空 圓 柱 直 徑 D, 欲 藉<br />
【 英<br />
中 空 圓 柱 孔 作 為 有 效 隔 振 設 施 時 , 須 滿 足 下 列 兩 條 件<br />
8】<br />
:<br />
D<br />
L r<br />
1<br />
≥<br />
6<br />
( S − D)<br />
L r<br />
1<br />
<<br />
4<br />
其 中 Lr 為 R 波 波 長 。<br />
(2)<br />
日 本 利 用 直 徑 50 cm、 間 距 1m、 深 12m 之 振 動 孔 來 阻 絕<br />
現 場 SCP 工 法 施 工 所 引 起 振 動 量 , 設 置 後 振 動 吸 收 孔 的<br />
【 日 13】<br />
設 置 位 置 對 近 距 離 處 振 動 量 確 實 有 明 顯 的 減 振 效 果 。<br />
5-26
(3) 無 論 採 用 空 心 槽 溝 或 空 心 孔 群 , 其 深 度 少 應 達 到 R 波 波<br />
長 的 0.8 倍 ; 若 採 用 深 度 為 1 倍 R 波 波 長 的 空 心 孔 群 與<br />
空 心 槽 溝 的 減 振 效 果 ( 孔 徑 及 淨 間 距 分 別 為 0.2 及 0.1<br />
倍 R 波 波 長 , 距 離 振 動 源 的 距 離 為 1.5 倍 R 波 波 長 ); 空<br />
心 孔 群 的 減 振 效 果 與 其 間 距 有 關 , 即 與 空 心 孔 體 積 佔 同<br />
寬 度 下 空 槽 體 積 之 比 例 (Vf) 有 關 ( 當 V f=1 時 即 表 示 空<br />
槽 溝 ), 工 程 實 務 上 , 空 心 孔 減 振 最 有 效 的 振 幅 折 減 比 約<br />
0.3 左 右 。 【 英 11】<br />
4. 土 壤 柏 松 比 :<br />
在 彈 性 力 學 上 , 柏 松 比 (Poison) 係 指 彈 性 物 體 縮 短 長 度<br />
(β) 與 拉 長 長 度 (α) 的 比 值 , 即 Σ =<br />
(1) 當 土 壤 的 柏 松 比 較 大 時 (ν=0.48), 隔 振 溝 之 有 效 深 度<br />
不 超 過 1.5 倍 的 表 面 波 波 長 , 在 工 程 實 務 上 , 柏 松 比 變<br />
化 對 隔 振 溝 減 振 效 果 影 響 不 大 。 【 英 12】<br />
β<br />
α<br />
(2)<br />
基 礎 附 近 土 壤 的 柏 松 比 對 減 振 效 果 之 影 響 較 為 顯 著 , 當<br />
彈 性 基 礎 與 土 壤 之 柏 松 比 均 大 於 0.4, 減 振 效 果 就 會 明<br />
顯 降 低 。 【 英 9】<br />
(3)<br />
當 土 壤 柏 松 比 增 加 時 , 會 連 帶 影 響 壓 力 波 、 剪 力 波 及 R<br />
波 的 振 幅 與 衰 減 程 度 , 造 成 10Hz 以 下 的 水 平 及 垂 直 振 動<br />
5-27
隨 之 增 加 , 當 土 壤 的 柏 松 比 νs 達 0.49 時 , 地 表 之 振 動<br />
隨 著 傳 距 離 的 增 加 而 愈 來 愈 趨 於 低 頻 。 【 中 10】<br />
5-28
第 六 章 振 動 管 制 法 法 制 作 業<br />
振 動 公 害 的 性 質 雖 與 噪 音 同 屬 於 物 理 性 公 害 , 不 過 振 動 卻 會 對 人<br />
體 造 成 較 明 顯 的 危 害 , 嚴 重 時 也 會 造 成 建 築 物 龜 裂 損 壞 , 為 使 我 國 能<br />
順 利 邁 入 環 境 振 動 管 制 里 程 , 本 計 畫 除 了 參 照 「 噪 音 管 制 法 」 最 新 管<br />
制 趨 勢 , 在 不 踰 越 「 行 政 程 序 法 」 前 提 下 , 以 日 本 環 境 振 動 管 制 法 令<br />
及 施 政 架 構 與 措 施 , 研 提 我 國 「 振 動 管 制 法 」 草 案 建 議 內 容 , 包 括 訂<br />
定 總 說 明 、 條 文 說 明 對 照 表 , 並 按 照 現 行 法 制 作 業 程 序 , 提 出 公 聽 、<br />
研 商 、 報 行 政 院 核 定 、 送 請 立 法 院 審 議 等 作 業 建 議 程 序 。<br />
6.1 振 動 管 制 法 草 案<br />
參 酌 以 往 研 究 文 獻 對 公 害 振 動 所 下 的 定 義 , 所 謂 公 害 係 指 因 事 業<br />
活 動 人 為 因 素 對 生 活 環 境 造 成 侵 害 之 事 項 , 其 中 由 振 動 引 起 損 及 健 康<br />
及 人 命 , 或 妨 礙 人 體 舒 適 、 安 全 生 活 者 , 則 稱 為 「 振 動 公 害 」。 振 動<br />
公 害 不 但 具 有 物 理 特 性 , 還 具 有 心 理 感 受 因 人 而 異 的 特 性 , 無 法 只 用<br />
物 理 量 來 衡 量 , 振 動 對 人 的 影 響 多 以 人 之 平 均 判 斷 做 為 衡 量 的 基 準 ,<br />
一 般 人 體 有 感 覺 的 頻 率 範 圍 大 約 是 0.1〜500Hz, 而 振 動 公 害 所 討 論<br />
的 為 全 身 振 動 之 一 部 份 所 以 主 要 範 圍 為 1〜90Hz。<br />
目 前 世 界 各 國 只 有 日 本 對 振 動 管 制 採 取 兩 種 措 施 , 一 為 工 業 安 全<br />
6-1
衛 生 方 面 的 作 業 場 所 人 體 振 動 ; 一 為 公 害 方 面 的 環 境 振 動 , 歐 美 國 家<br />
僅 管 制 人 體 振 動 , 誠 如 前 章 所 述 , 國 際 標 準 組 織 (ISO) 規 定 之 振 動<br />
量 測 規 範 多 偏 重 於 機 械 本 身 產 生 之 振 動 , 以 及 機 械 運 轉 振 動 對 操 作 人<br />
體 產 生 之 影 響 , 由 於 工 業 安 全 衛 生 及 歐 美 有 關 振 動 管 制 在 我 國 屬 於 勞<br />
工 安 全 衛 生 業 管 範 圍 , 環 保 署 主 管 業 務 範 圍 應 與 日 本 所 謂 環 境 振 動 公<br />
害 管 制 相 當 , 由 於 日 本 管 制 環 境 振 動 已 有 多 年 , 且 中 日 兩 國 社 會 型 態<br />
與 文 化 差 異 較 小 , 該 國 實 務 經 驗 足 供 我 國 參 考 , 故 本 計 畫 擬 以 日 本 振<br />
動 規 制 法 為 藍 本 , 並 參 考 「 噪 音 管 制 法 」 修 正 草 案 立 法 新 趨 勢 , 研 擬<br />
「 振 動 管 制 法 」 草 案 , 除 將 環 保 署 報 院 撤 回 條 文 併 列 外 , 並 整 理 日 本<br />
振 動 規 制 法 條 文 大 意 , 以 供 環 保 署 立 法 之 參 考 。<br />
6-2
振<br />
動<br />
管<br />
制<br />
法<br />
草<br />
案<br />
條<br />
文<br />
說<br />
明<br />
對<br />
照<br />
表<br />
建<br />
議<br />
修<br />
正<br />
條<br />
文<br />
原<br />
報<br />
院<br />
條<br />
文<br />
說<br />
明<br />
第<br />
一<br />
章<br />
總<br />
則<br />
第<br />
一<br />
章<br />
總<br />
則<br />
第<br />
一<br />
條<br />
為<br />
維<br />
護<br />
國<br />
民<br />
健<br />
康<br />
及<br />
生<br />
活<br />
環<br />
境<br />
,<br />
特<br />
制<br />
定<br />
本<br />
法<br />
;<br />
本<br />
法<br />
未<br />
規<br />
定<br />
者<br />
,<br />
適<br />
用<br />
其<br />
他<br />
有<br />
關<br />
法<br />
律<br />
之<br />
規<br />
定<br />
。<br />
第<br />
一<br />
條<br />
為<br />
維<br />
護<br />
國<br />
民<br />
健<br />
康<br />
及<br />
生<br />
活<br />
環<br />
境<br />
安<br />
寧<br />
,<br />
特<br />
制<br />
訂<br />
本<br />
法<br />
;<br />
本<br />
法<br />
未<br />
規<br />
定<br />
者<br />
,<br />
適<br />
用<br />
其<br />
他<br />
有<br />
關<br />
法<br />
令<br />
之<br />
規<br />
定<br />
。<br />
明<br />
訂<br />
立<br />
法<br />
要<br />
旨<br />
。<br />
第<br />
二<br />
條<br />
本<br />
法<br />
所<br />
稱<br />
振<br />
動<br />
係<br />
指<br />
人<br />
為<br />
活<br />
動<br />
或<br />
機<br />
械<br />
運<br />
轉<br />
引<br />
起<br />
土<br />
地<br />
、<br />
設<br />
施<br />
或<br />
建<br />
築<br />
物<br />
之<br />
振<br />
動<br />
。<br />
第<br />
二<br />
條<br />
本<br />
法<br />
所<br />
稱<br />
振<br />
動<br />
,<br />
指<br />
人<br />
為<br />
活<br />
動<br />
引<br />
起<br />
土<br />
地<br />
或<br />
建<br />
築<br />
物<br />
之<br />
往<br />
復<br />
運<br />
動<br />
。<br />
明<br />
訂<br />
振<br />
動<br />
之<br />
定<br />
義<br />
。<br />
第<br />
三<br />
條<br />
本<br />
法<br />
所<br />
稱<br />
主<br />
管<br />
機<br />
關<br />
:<br />
在<br />
中<br />
央<br />
為<br />
行<br />
政<br />
院<br />
環<br />
境<br />
保<br />
護<br />
署<br />
;<br />
在<br />
直<br />
轄<br />
市<br />
為<br />
直<br />
轄<br />
市<br />
市<br />
政<br />
府<br />
;<br />
在<br />
縣<br />
(<br />
市<br />
)<br />
為<br />
縣<br />
(<br />
市<br />
)<br />
政<br />
府<br />
。<br />
第<br />
三<br />
條<br />
本<br />
法<br />
所<br />
稱<br />
主<br />
管<br />
機<br />
關<br />
:<br />
在<br />
中<br />
央<br />
為<br />
行<br />
政<br />
院<br />
環<br />
境<br />
保<br />
護<br />
署<br />
;<br />
在<br />
省<br />
為<br />
環<br />
境<br />
保<br />
護<br />
處<br />
;<br />
在<br />
直<br />
轄<br />
市<br />
為<br />
環<br />
境<br />
保<br />
護<br />
局<br />
;<br />
在<br />
縣<br />
(<br />
市<br />
)<br />
為<br />
縣<br />
(<br />
市<br />
)<br />
政<br />
府<br />
。<br />
明<br />
訂<br />
各<br />
級<br />
主<br />
管<br />
機<br />
關<br />
。<br />
第<br />
二<br />
章<br />
管<br />
制<br />
第<br />
二<br />
章<br />
管<br />
制<br />
第<br />
四<br />
條<br />
直<br />
轄<br />
市<br />
、<br />
縣<br />
(<br />
市<br />
)<br />
主<br />
管<br />
機<br />
關<br />
應<br />
依<br />
土<br />
地<br />
使<br />
用<br />
計<br />
畫<br />
及<br />
使<br />
用<br />
情<br />
形<br />
,<br />
會<br />
商<br />
有<br />
關<br />
機<br />
關<br />
劃<br />
定<br />
公<br />
告<br />
下<br />
列<br />
振<br />
動<br />
制<br />
區<br />
(<br />
以<br />
下<br />
簡<br />
稱<br />
管<br />
制<br />
區<br />
)<br />
:<br />
管<br />
一<br />
、<br />
第<br />
一<br />
類<br />
管<br />
制<br />
區<br />
:<br />
指<br />
供<br />
住<br />
宅<br />
為<br />
主<br />
之<br />
地<br />
區<br />
。<br />
二<br />
、<br />
第<br />
二<br />
類<br />
管<br />
制<br />
區<br />
:<br />
指<br />
供<br />
商<br />
業<br />
使<br />
用<br />
為<br />
主<br />
之<br />
地<br />
區<br />
。<br />
三<br />
、<br />
第<br />
三<br />
類<br />
管<br />
制<br />
區<br />
:<br />
指<br />
供<br />
工<br />
業<br />
使<br />
用<br />
為<br />
主<br />
之<br />
管<br />
制<br />
區<br />
。<br />
四<br />
、<br />
特<br />
定<br />
管<br />
制<br />
區<br />
:<br />
指<br />
供<br />
行<br />
政<br />
區<br />
、<br />
文<br />
教<br />
區<br />
、<br />
風<br />
景<br />
區<br />
、<br />
國<br />
家<br />
公<br />
園<br />
等<br />
使<br />
用<br />
為<br />
第<br />
四<br />
條<br />
省<br />
(<br />
市<br />
)<br />
及<br />
縣<br />
(<br />
市<br />
)<br />
主<br />
管<br />
機<br />
關<br />
得<br />
視<br />
轄<br />
境<br />
內<br />
土<br />
地<br />
使<br />
用<br />
分<br />
區<br />
狀<br />
況<br />
劃<br />
定<br />
振<br />
動<br />
管<br />
制<br />
區<br />
,<br />
並<br />
公<br />
告<br />
之<br />
。<br />
前<br />
項<br />
管<br />
制<br />
區<br />
,<br />
涉<br />
及<br />
二<br />
以<br />
上<br />
之<br />
省<br />
(<br />
市<br />
)<br />
或<br />
有<br />
特<br />
殊<br />
需<br />
要<br />
者<br />
,<br />
由<br />
中<br />
央<br />
主<br />
管<br />
機<br />
關<br />
劃<br />
定<br />
並<br />
公<br />
告<br />
之<br />
。<br />
涉<br />
及<br />
二<br />
以<br />
上<br />
之<br />
縣<br />
(<br />
市<br />
)<br />
或<br />
有<br />
特<br />
殊<br />
需<br />
要<br />
者<br />
,<br />
由<br />
省<br />
主<br />
管<br />
機<br />
關<br />
劃<br />
定<br />
並<br />
公<br />
告<br />
之<br />
。<br />
比<br />
照<br />
噪<br />
音<br />
管<br />
制<br />
法<br />
修<br />
正<br />
草<br />
案<br />
規<br />
定<br />
明<br />
訂<br />
振<br />
動<br />
管<br />
制<br />
區<br />
劃<br />
分<br />
方<br />
式<br />
及<br />
標<br />
準<br />
,<br />
以<br />
達<br />
到<br />
依<br />
土<br />
地<br />
使<br />
用<br />
情<br />
形<br />
及<br />
建<br />
築<br />
物<br />
分<br />
布<br />
型<br />
態<br />
分<br />
區<br />
管<br />
制<br />
振<br />
動<br />
。<br />
6-3
主<br />
之<br />
地<br />
區<br />
。<br />
前<br />
項<br />
管<br />
制<br />
區<br />
之<br />
劃<br />
定<br />
,<br />
應<br />
定<br />
期<br />
檢<br />
討<br />
,<br />
還<br />
特<br />
殊<br />
狀<br />
況<br />
得<br />
隨<br />
時<br />
檢<br />
討<br />
劃<br />
定<br />
之<br />
;<br />
其<br />
劃<br />
定<br />
原<br />
則<br />
,<br />
由<br />
中<br />
央<br />
主<br />
管<br />
機<br />
關<br />
定<br />
之<br />
。<br />
第<br />
五<br />
條<br />
各<br />
類<br />
制<br />
區<br />
之<br />
管<br />
制<br />
時<br />
段<br />
,<br />
區<br />
分<br />
如<br />
下<br />
管<br />
:<br />
一<br />
、<br />
第<br />
一<br />
類<br />
管<br />
制<br />
區<br />
及<br />
特<br />
定<br />
管<br />
制<br />
區<br />
:<br />
(<br />
一<br />
)<br />
日<br />
:<br />
上<br />
午<br />
八<br />
時<br />
至<br />
晚<br />
上<br />
十<br />
時<br />
。<br />
(<br />
二<br />
)<br />
夜<br />
:<br />
上<br />
午<br />
零<br />
時<br />
至<br />
上<br />
午<br />
八<br />
時<br />
及<br />
晚<br />
上<br />
十<br />
時<br />
至<br />
晚<br />
上<br />
十<br />
二<br />
時<br />
,<br />
二<br />
、<br />
第<br />
二<br />
類<br />
管<br />
制<br />
區<br />
及<br />
第<br />
三<br />
類<br />
管<br />
制<br />
區<br />
:<br />
(<br />
一<br />
)<br />
日<br />
:<br />
上<br />
午<br />
八<br />
時<br />
至<br />
晚<br />
上<br />
十<br />
一<br />
時<br />
。<br />
(<br />
二<br />
)<br />
夜<br />
:<br />
上<br />
午<br />
零<br />
時<br />
至<br />
上<br />
午<br />
六<br />
時<br />
及<br />
晚<br />
上<br />
十<br />
一<br />
時<br />
至<br />
晚<br />
上<br />
十<br />
二<br />
時<br />
。<br />
前<br />
項<br />
各<br />
時<br />
段<br />
之<br />
時<br />
間<br />
區<br />
分<br />
,<br />
直<br />
轄<br />
市<br />
、<br />
縣<br />
(<br />
市<br />
)<br />
主<br />
管<br />
機<br />
關<br />
得<br />
考<br />
量<br />
當<br />
地<br />
國<br />
民<br />
生<br />
活<br />
作<br />
息<br />
予<br />
以<br />
調<br />
整<br />
,<br />
並<br />
公<br />
告<br />
之<br />
。<br />
振<br />
動<br />
影<br />
響<br />
與<br />
人<br />
為<br />
活<br />
動<br />
有<br />
密<br />
切<br />
的<br />
關<br />
聯<br />
,<br />
比<br />
照<br />
日<br />
本<br />
振<br />
動<br />
管<br />
制<br />
標<br />
準<br />
分<br />
為<br />
日<br />
間<br />
及<br />
夜<br />
間<br />
二<br />
時<br />
段<br />
。<br />
第<br />
六<br />
條<br />
公<br />
私<br />
場<br />
所<br />
產<br />
生<br />
之<br />
振<br />
動<br />
,<br />
不<br />
得<br />
超<br />
過<br />
公<br />
私<br />
場<br />
所<br />
振<br />
動<br />
管<br />
制<br />
標<br />
準<br />
:<br />
前<br />
項<br />
公<br />
私<br />
場<br />
所<br />
振<br />
動<br />
管<br />
制<br />
標<br />
準<br />
,<br />
中<br />
央<br />
主<br />
管<br />
機<br />
關<br />
得<br />
依<br />
場<br />
所<br />
別<br />
、<br />
振<br />
動<br />
源<br />
特<br />
性<br />
,<br />
管<br />
制<br />
區<br />
別<br />
及<br />
管<br />
制<br />
時<br />
段<br />
會<br />
商<br />
有<br />
關<br />
機<br />
關<br />
定<br />
之<br />
。<br />
直<br />
轄<br />
市<br />
、<br />
縣<br />
(<br />
市<br />
)<br />
主<br />
管<br />
機<br />
關<br />
得<br />
因<br />
特<br />
殊<br />
需<br />
要<br />
,<br />
擬<br />
訂<br />
個<br />
別<br />
較<br />
嚴<br />
之<br />
管<br />
制<br />
標<br />
準<br />
,<br />
報<br />
請<br />
中<br />
央<br />
主<br />
管<br />
機<br />
第<br />
五<br />
條<br />
振<br />
動<br />
管<br />
制<br />
區<br />
內<br />
之<br />
左<br />
列<br />
場<br />
所<br />
、<br />
工<br />
程<br />
或<br />
設<br />
施<br />
,<br />
所<br />
產<br />
生<br />
之<br />
振<br />
動<br />
應<br />
符<br />
合<br />
振<br />
動<br />
管<br />
制<br />
標<br />
準<br />
一 :<br />
、<br />
工<br />
廠<br />
(<br />
場<br />
)<br />
。<br />
二<br />
、<br />
營<br />
業<br />
、<br />
娛<br />
樂<br />
所<br />
。<br />
場<br />
三<br />
、<br />
營<br />
建<br />
工<br />
程<br />
。<br />
四<br />
、<br />
其<br />
他<br />
經<br />
主<br />
管<br />
機<br />
關<br />
公<br />
告<br />
之<br />
場<br />
明<br />
訂<br />
公<br />
私<br />
場<br />
所<br />
振<br />
動<br />
管<br />
制<br />
及<br />
管<br />
制<br />
時<br />
段<br />
之<br />
訂<br />
定<br />
,<br />
以<br />
有<br />
效<br />
管<br />
制<br />
振<br />
動<br />
源<br />
。<br />
6-4
關<br />
會<br />
商<br />
有<br />
關<br />
機<br />
關<br />
核<br />
定<br />
之<br />
。<br />
所<br />
、<br />
工<br />
程<br />
或<br />
設<br />
施<br />
。<br />
前<br />
項<br />
振<br />
動<br />
管<br />
制<br />
標<br />
準<br />
、<br />
類<br />
別<br />
及<br />
其<br />
測<br />
量<br />
方<br />
法<br />
,<br />
由<br />
中<br />
央<br />
主<br />
管<br />
機<br />
關<br />
會<br />
商<br />
有<br />
關<br />
機<br />
關<br />
訂<br />
定<br />
公<br />
告<br />
之<br />
。<br />
第<br />
七<br />
條<br />
經<br />
中<br />
央<br />
主<br />
管<br />
機<br />
關<br />
指<br />
定<br />
公<br />
告<br />
為<br />
易<br />
發<br />
生<br />
振<br />
動<br />
之<br />
設<br />
施<br />
,<br />
應<br />
檢<br />
具<br />
符<br />
合<br />
易<br />
發<br />
生<br />
振<br />
動<br />
設<br />
施<br />
振<br />
動<br />
管<br />
制<br />
標<br />
準<br />
之<br />
證<br />
明<br />
文<br />
件<br />
,<br />
向<br />
中<br />
央<br />
主<br />
管<br />
機<br />
關<br />
申<br />
請<br />
許<br />
可<br />
後<br />
。<br />
始<br />
得<br />
進<br />
口<br />
、<br />
製<br />
造<br />
或<br />
銷<br />
售<br />
。<br />
前<br />
項<br />
易<br />
發<br />
生<br />
振<br />
動<br />
設<br />
施<br />
振<br />
動<br />
管<br />
制<br />
標<br />
準<br />
及<br />
許<br />
可<br />
證<br />
之<br />
申<br />
請<br />
、<br />
審<br />
查<br />
程<br />
序<br />
、<br />
核<br />
(<br />
換<br />
)<br />
發<br />
、<br />
廢<br />
止<br />
及<br />
其<br />
他<br />
應<br />
遵<br />
行<br />
事<br />
項<br />
之<br />
管<br />
理<br />
辦<br />
法<br />
,<br />
由<br />
中<br />
央<br />
主<br />
管<br />
機<br />
關<br />
會<br />
商<br />
有<br />
關<br />
機<br />
關<br />
定<br />
之<br />
。<br />
第<br />
六<br />
條<br />
在<br />
振<br />
動<br />
管<br />
制<br />
區<br />
內<br />
,<br />
經<br />
中<br />
央<br />
主<br />
管<br />
機<br />
關<br />
公<br />
告<br />
指<br />
定<br />
為<br />
易<br />
產<br />
生<br />
振<br />
動<br />
之<br />
設<br />
施<br />
,<br />
應<br />
先<br />
取<br />
得<br />
許<br />
可<br />
後<br />
,<br />
使<br />
得<br />
設<br />
置<br />
;<br />
設<br />
置<br />
完<br />
成<br />
後<br />
,<br />
應<br />
申<br />
請<br />
許<br />
可<br />
,<br />
使<br />
得<br />
操<br />
作<br />
。<br />
前<br />
項<br />
許<br />
可<br />
辦<br />
法<br />
,<br />
由<br />
中<br />
央<br />
主<br />
管<br />
機<br />
關<br />
會<br />
商<br />
有<br />
關<br />
機<br />
關<br />
定<br />
之<br />
。<br />
一<br />
、<br />
為<br />
預<br />
防<br />
振<br />
動<br />
嚴<br />
重<br />
設<br />
施<br />
之<br />
進<br />
口<br />
、<br />
製<br />
造<br />
及<br />
銷<br />
售<br />
,<br />
影<br />
響<br />
居<br />
家<br />
生<br />
活<br />
環<br />
境<br />
,<br />
故<br />
於<br />
第<br />
一<br />
項<br />
增<br />
訂<br />
預<br />
防<br />
性<br />
條<br />
款<br />
。<br />
二<br />
、<br />
易<br />
發<br />
生<br />
振<br />
動<br />
設<br />
施<br />
之<br />
管<br />
制<br />
標<br />
準<br />
及<br />
許<br />
可<br />
證<br />
之<br />
申<br />
請<br />
、<br />
審<br />
查<br />
程<br />
序<br />
、<br />
核<br />
(<br />
換<br />
)<br />
發<br />
、<br />
廢<br />
止<br />
及<br />
其<br />
他<br />
應<br />
遵<br />
行<br />
事<br />
項<br />
,<br />
於<br />
第<br />
二<br />
項<br />
明<br />
確<br />
授<br />
權<br />
於<br />
管<br />
理<br />
辦<br />
法<br />
中<br />
規<br />
範<br />
。<br />
第<br />
八<br />
條<br />
於<br />
直<br />
轄<br />
市<br />
、<br />
縣<br />
(<br />
市<br />
)<br />
主<br />
管<br />
機<br />
關<br />
公<br />
告<br />
之<br />
管<br />
制<br />
時<br />
間<br />
及<br />
地<br />
區<br />
,<br />
不<br />
得<br />
有<br />
打<br />
樁<br />
、<br />
整<br />
地<br />
、<br />
破<br />
碎<br />
等<br />
易<br />
發<br />
生<br />
振<br />
動<br />
之<br />
營<br />
建<br />
工<br />
程<br />
施<br />
工<br />
行<br />
為<br />
,<br />
但<br />
施<br />
工<br />
行<br />
為<br />
採<br />
用<br />
低<br />
振<br />
動<br />
施<br />
工<br />
機<br />
具<br />
、<br />
低<br />
振<br />
動<br />
施<br />
工<br />
方<br />
法<br />
或<br />
因<br />
特<br />
殊<br />
需<br />
要<br />
報<br />
經<br />
當<br />
地<br />
主<br />
管<br />
機<br />
關<br />
核<br />
准<br />
者<br />
,<br />
不<br />
在<br />
此<br />
限<br />
。<br />
前<br />
項<br />
低<br />
振<br />
動<br />
施<br />
工<br />
機<br />
具<br />
及<br />
低<br />
振<br />
動<br />
施<br />
工<br />
方<br />
法<br />
之<br />
認<br />
定<br />
準<br />
則<br />
,<br />
由<br />
中<br />
央<br />
主<br />
管<br />
機<br />
關<br />
會<br />
商<br />
有<br />
關<br />
機<br />
關<br />
定<br />
之<br />
。<br />
主<br />
管<br />
機<br />
關<br />
對<br />
於<br />
營<br />
建<br />
工<br />
程<br />
中<br />
較<br />
易<br />
產<br />
生<br />
振<br />
動<br />
之<br />
施<br />
工<br />
方<br />
式<br />
及<br />
作<br />
業<br />
時<br />
間<br />
,<br />
須<br />
加<br />
以<br />
限<br />
制<br />
,<br />
並<br />
鼓<br />
勵<br />
業<br />
者<br />
採<br />
用<br />
低<br />
振<br />
動<br />
施<br />
工<br />
機<br />
具<br />
或<br />
低<br />
振<br />
動<br />
施<br />
工<br />
方<br />
法<br />
,<br />
其<br />
認<br />
定<br />
準<br />
則<br />
授<br />
權<br />
由<br />
中<br />
央<br />
主<br />
管<br />
機<br />
關<br />
定<br />
之<br />
。<br />
第<br />
九<br />
條<br />
快<br />
速<br />
道<br />
路<br />
、<br />
高<br />
速<br />
公<br />
路<br />
、<br />
鐵<br />
路<br />
及<br />
大<br />
眾<br />
捷<br />
運<br />
系<br />
統<br />
等<br />
陸<br />
上<br />
運<br />
輸<br />
系<br />
統<br />
內<br />
,<br />
車<br />
輛<br />
行<br />
駛<br />
所<br />
產<br />
生<br />
之<br />
振<br />
動<br />
,<br />
經<br />
沿<br />
線<br />
學<br />
校<br />
、<br />
圖<br />
書<br />
館<br />
、<br />
醫<br />
療<br />
機<br />
第<br />
七<br />
條<br />
在<br />
振<br />
動<br />
管<br />
制<br />
區<br />
內<br />
,<br />
道<br />
路<br />
及<br />
鐵<br />
路<br />
交<br />
通<br />
所<br />
引<br />
起<br />
之<br />
振<br />
動<br />
,<br />
應<br />
符<br />
合<br />
振<br />
動<br />
管<br />
制<br />
標<br />
準<br />
。<br />
未<br />
符<br />
合<br />
振<br />
動<br />
管<br />
制<br />
標<br />
準<br />
者<br />
,<br />
由<br />
道<br />
路<br />
一<br />
、<br />
第<br />
一<br />
項<br />
增<br />
列<br />
提<br />
報<br />
改<br />
善<br />
計<br />
畫<br />
之<br />
機<br />
關<br />
(<br />
構<br />
)<br />
及<br />
期<br />
限<br />
。<br />
書<br />
二<br />
、<br />
增<br />
列<br />
第<br />
二<br />
項<br />
第<br />
一<br />
款<br />
至<br />
第<br />
四<br />
6-5
構<br />
或<br />
住<br />
戶<br />
請<br />
求<br />
改<br />
善<br />
,<br />
並<br />
經<br />
當<br />
地<br />
主<br />
管<br />
機<br />
關<br />
量<br />
測<br />
該<br />
路<br />
段<br />
振<br />
動<br />
量<br />
,<br />
超<br />
過<br />
陸<br />
上<br />
運<br />
輸<br />
系<br />
統<br />
振<br />
動<br />
管<br />
制<br />
標<br />
準<br />
者<br />
,<br />
營<br />
運<br />
、<br />
管<br />
理<br />
機<br />
關<br />
(<br />
構<br />
)<br />
應<br />
於<br />
當<br />
地<br />
主<br />
管<br />
機<br />
關<br />
通<br />
知<br />
之<br />
日<br />
起<br />
九<br />
十<br />
日<br />
內<br />
,<br />
訂<br />
定<br />
該<br />
路<br />
段<br />
振<br />
動<br />
改<br />
善<br />
計<br />
畫<br />
書<br />
,<br />
報<br />
請<br />
當<br />
地<br />
主<br />
管<br />
機<br />
關<br />
備<br />
查<br />
,<br />
並<br />
據<br />
以<br />
執<br />
行<br />
。<br />
前<br />
項<br />
振<br />
動<br />
改<br />
善<br />
計<br />
畫<br />
書<br />
,<br />
應<br />
記<br />
載<br />
下<br />
列<br />
事<br />
項<br />
:<br />
一<br />
、<br />
改<br />
善<br />
運<br />
輸<br />
系<br />
統<br />
結<br />
構<br />
。<br />
二<br />
、<br />
設<br />
置<br />
防<br />
振<br />
設<br />
施<br />
或<br />
架<br />
空<br />
等<br />
。<br />
三<br />
、<br />
實<br />
施<br />
交<br />
通<br />
管<br />
制<br />
、<br />
限<br />
制<br />
大<br />
型<br />
車<br />
進<br />
入<br />
、<br />
管<br />
制<br />
行<br />
駛<br />
時<br />
段<br />
及<br />
其<br />
他<br />
防<br />
制<br />
措<br />
施<br />
。<br />
四<br />
、<br />
其<br />
他<br />
經<br />
各<br />
級<br />
主<br />
管<br />
機<br />
關<br />
指<br />
定<br />
之<br />
防<br />
振<br />
策<br />
略<br />
。<br />
第<br />
一<br />
項<br />
快<br />
速<br />
道<br />
路<br />
、<br />
高<br />
速<br />
公<br />
路<br />
、<br />
鐵<br />
路<br />
及<br />
大<br />
眾<br />
捷<br />
運<br />
系<br />
統<br />
等<br />
陸<br />
上<br />
運<br />
輸<br />
系<br />
統<br />
振<br />
動<br />
管<br />
制<br />
標<br />
準<br />
,<br />
由<br />
中<br />
央<br />
主<br />
管<br />
機<br />
關<br />
會<br />
商<br />
有<br />
關<br />
機<br />
關<br />
定<br />
之<br />
。<br />
第<br />
一<br />
項<br />
振<br />
動<br />
改<br />
善<br />
計<br />
畫<br />
書<br />
格<br />
式<br />
,<br />
由<br />
中<br />
央<br />
主<br />
管<br />
機<br />
關<br />
會<br />
商<br />
有<br />
關<br />
機<br />
關<br />
定<br />
之<br />
。<br />
及<br />
鐵<br />
路<br />
交<br />
通<br />
主<br />
管<br />
機<br />
關<br />
採<br />
取<br />
適<br />
當<br />
措<br />
施<br />
防<br />
制<br />
之<br />
前 。<br />
項<br />
振<br />
動<br />
管<br />
制<br />
標<br />
準<br />
,<br />
由<br />
中<br />
央<br />
主<br />
管<br />
機<br />
關<br />
會<br />
商<br />
有<br />
關<br />
機<br />
關<br />
定<br />
之<br />
。<br />
款<br />
,<br />
由<br />
於<br />
快<br />
速<br />
道<br />
路<br />
、<br />
高<br />
速<br />
公<br />
路<br />
、<br />
鐵<br />
路<br />
及<br />
大<br />
眾<br />
捷<br />
運<br />
系<br />
統<br />
等<br />
交<br />
通<br />
設<br />
施<br />
興<br />
建<br />
,<br />
列<br />
車<br />
行<br />
駛<br />
振<br />
動<br />
透<br />
過<br />
地<br />
層<br />
結<br />
構<br />
傳<br />
至<br />
緊<br />
鄰<br />
住<br />
宅<br />
區<br />
,<br />
將<br />
嚴<br />
重<br />
影<br />
響<br />
居<br />
家<br />
生<br />
活<br />
環<br />
境<br />
品<br />
質<br />
,<br />
故<br />
要<br />
求<br />
其<br />
管<br />
理<br />
或<br />
營<br />
運<br />
機<br />
關<br />
(<br />
構<br />
)<br />
應<br />
採<br />
取<br />
適<br />
當<br />
防<br />
制<br />
措<br />
,<br />
並<br />
提<br />
報<br />
改<br />
善<br />
計<br />
畫<br />
。<br />
施<br />
三<br />
、<br />
增<br />
列<br />
第<br />
三<br />
項<br />
,<br />
明<br />
訂<br />
管<br />
制<br />
標<br />
準<br />
得<br />
依<br />
其<br />
振<br />
動<br />
源<br />
狀<br />
況<br />
,<br />
由<br />
中<br />
央<br />
主<br />
管<br />
機<br />
關<br />
會<br />
商<br />
有<br />
關<br />
機<br />
關<br />
定<br />
之<br />
。<br />
四<br />
、<br />
增<br />
列<br />
第<br />
四<br />
項<br />
,<br />
明<br />
定<br />
改<br />
善<br />
計<br />
畫<br />
書<br />
格<br />
式<br />
,<br />
由<br />
中<br />
央<br />
主<br />
管<br />
機<br />
會<br />
同<br />
有<br />
關<br />
機<br />
關<br />
定<br />
之<br />
。<br />
關<br />
五<br />
、<br />
振<br />
動<br />
量<br />
測<br />
、<br />
改<br />
善<br />
應<br />
由<br />
營<br />
運<br />
機<br />
關<br />
(<br />
構<br />
)<br />
負<br />
責<br />
,<br />
無<br />
營<br />
運<br />
機<br />
關<br />
(<br />
構<br />
)<br />
者<br />
,<br />
由<br />
管<br />
理<br />
機<br />
關<br />
(<br />
構<br />
)<br />
負<br />
責<br />
振<br />
動<br />
量<br />
測<br />
、<br />
改<br />
善<br />
之<br />
責<br />
。<br />
第<br />
十<br />
條<br />
各<br />
級<br />
主<br />
管<br />
機<br />
關<br />
得<br />
指<br />
派<br />
人<br />
員<br />
攜<br />
帶<br />
證<br />
明<br />
文<br />
件<br />
進<br />
入<br />
公<br />
、<br />
私<br />
場<br />
所<br />
檢<br />
查<br />
及<br />
鑑<br />
定<br />
振<br />
動<br />
狀<br />
況<br />
。<br />
並<br />
命<br />
其<br />
提<br />
供<br />
有<br />
關<br />
資<br />
料<br />
,<br />
其<br />
振<br />
源<br />
屬<br />
間<br />
歇<br />
性<br />
或<br />
其<br />
製<br />
程<br />
有<br />
製<br />
造<br />
振<br />
動<br />
之<br />
虞<br />
者<br />
,<br />
並<br />
得<br />
命<br />
其<br />
運<br />
轉<br />
所<br />
有<br />
設<br />
施<br />
。<br />
第<br />
八<br />
條<br />
各<br />
級<br />
主<br />
管<br />
機<br />
關<br />
得<br />
指<br />
派<br />
人<br />
員<br />
攜<br />
帶<br />
證<br />
明<br />
文<br />
件<br />
進<br />
入<br />
振<br />
動<br />
管<br />
制<br />
區<br />
,<br />
對<br />
產<br />
生<br />
振<br />
動<br />
或<br />
有<br />
事<br />
實<br />
足<br />
認<br />
有<br />
產<br />
生<br />
振<br />
動<br />
之<br />
虞<br />
之<br />
公<br />
、<br />
私<br />
場<br />
所<br />
檢<br />
查<br />
或<br />
鑑<br />
定<br />
振<br />
動<br />
狀<br />
況<br />
。<br />
各<br />
級<br />
主<br />
管<br />
機<br />
關<br />
依<br />
前<br />
項<br />
規<br />
定<br />
為<br />
檢<br />
明<br />
訂<br />
各<br />
級<br />
主<br />
管<br />
機<br />
關<br />
得<br />
指<br />
派<br />
人<br />
員<br />
攜<br />
帶<br />
證<br />
明<br />
文<br />
件<br />
進<br />
入<br />
振<br />
動<br />
管<br />
制<br />
區<br />
,<br />
進<br />
行<br />
檢<br />
查<br />
、<br />
鑑<br />
定<br />
工<br />
作<br />
,<br />
若<br />
涉<br />
及<br />
軍<br />
事<br />
秘<br />
密<br />
者<br />
,<br />
應<br />
會<br />
同<br />
軍<br />
事<br />
機<br />
關<br />
為<br />
之<br />
。<br />
6-6
各<br />
級<br />
主<br />
管<br />
機<br />
關<br />
依<br />
前<br />
項<br />
規<br />
定<br />
為<br />
檢<br />
查<br />
、<br />
鑑<br />
定<br />
時<br />
,<br />
其<br />
涉<br />
及<br />
軍<br />
事<br />
秘<br />
密<br />
者<br />
,<br />
應<br />
會<br />
同<br />
軍<br />
事<br />
機<br />
關<br />
為<br />
之<br />
。<br />
對<br />
於<br />
前<br />
二<br />
項<br />
之<br />
檢<br />
查<br />
或<br />
鑑<br />
定<br />
,<br />
不<br />
得<br />
規<br />
避<br />
、<br />
妨<br />
礙<br />
或<br />
拒<br />
絕<br />
。<br />
查<br />
、<br />
鑑<br />
定<br />
時<br />
,<br />
其<br />
涉<br />
及<br />
軍<br />
事<br />
秘<br />
密<br />
者<br />
,<br />
應<br />
會<br />
同<br />
軍<br />
事<br />
機<br />
關<br />
為<br />
之<br />
。<br />
對<br />
於<br />
前<br />
二<br />
項<br />
之<br />
檢<br />
查<br />
或<br />
鑑<br />
定<br />
,<br />
不<br />
得<br />
規<br />
避<br />
、<br />
妨<br />
礙<br />
或<br />
拒<br />
絕<br />
。<br />
第<br />
十<br />
一<br />
條<br />
各<br />
種<br />
振<br />
動<br />
源<br />
之<br />
改<br />
善<br />
,<br />
應<br />
由<br />
各<br />
目<br />
的<br />
事<br />
業<br />
主<br />
管<br />
機<br />
關<br />
負<br />
責<br />
督<br />
導<br />
。<br />
第<br />
九<br />
條<br />
各<br />
種<br />
振<br />
動<br />
源<br />
之<br />
改<br />
善<br />
,<br />
應<br />
由<br />
各<br />
目<br />
的<br />
事<br />
業<br />
主<br />
管<br />
機<br />
關<br />
負<br />
責<br />
督<br />
導<br />
。<br />
主<br />
管<br />
機<br />
關<br />
之<br />
權<br />
責<br />
為<br />
督<br />
導<br />
,<br />
目<br />
的<br />
事<br />
業<br />
主<br />
管<br />
機<br />
關<br />
則<br />
為<br />
輔<br />
導<br />
。<br />
第<br />
三<br />
章<br />
罰<br />
則<br />
第<br />
十<br />
二<br />
條<br />
違<br />
反<br />
第<br />
五<br />
條<br />
第<br />
一<br />
項<br />
規<br />
定<br />
,<br />
經<br />
當<br />
地<br />
主<br />
管<br />
機<br />
關<br />
通<br />
知<br />
限<br />
期<br />
改<br />
善<br />
仍<br />
未<br />
符<br />
合<br />
振<br />
動<br />
管<br />
制<br />
標<br />
準<br />
者<br />
,<br />
除<br />
依<br />
左<br />
列<br />
規<br />
定<br />
處<br />
罰<br />
外<br />
,<br />
並<br />
通<br />
知<br />
限<br />
期<br />
改<br />
善<br />
:<br />
一<br />
、<br />
工<br />
廠<br />
(<br />
場<br />
),<br />
處<br />
六<br />
千<br />
元<br />
以<br />
上<br />
六<br />
萬<br />
元<br />
以<br />
下<br />
罰<br />
鍰<br />
。<br />
二<br />
、<br />
營<br />
業<br />
或<br />
娛<br />
樂<br />
場<br />
所<br />
,<br />
處<br />
三<br />
千<br />
元<br />
以<br />
上<br />
三<br />
萬<br />
元<br />
以<br />
下<br />
罰<br />
鍰<br />
。<br />
三<br />
、<br />
營<br />
建<br />
工<br />
程<br />
,<br />
處<br />
一<br />
萬<br />
八<br />
千<br />
元<br />
以<br />
上<br />
十<br />
八<br />
萬<br />
元<br />
以<br />
下<br />
罰<br />
鍰<br />
。<br />
四<br />
、<br />
其<br />
他<br />
經<br />
公<br />
告<br />
之<br />
場<br />
所<br />
、<br />
工<br />
程<br />
或<br />
設<br />
施<br />
,<br />
處<br />
三<br />
千<br />
元<br />
以<br />
上<br />
三<br />
萬<br />
元<br />
以<br />
下<br />
罰<br />
鍰<br />
。<br />
經<br />
通<br />
知<br />
再<br />
限<br />
期<br />
改<br />
善<br />
,<br />
逾<br />
期<br />
仍<br />
未<br />
符<br />
合<br />
振<br />
動<br />
管<br />
制<br />
標<br />
準<br />
者<br />
,<br />
得<br />
按<br />
日<br />
連<br />
續<br />
處<br />
罰<br />
;<br />
情<br />
節<br />
重<br />
大<br />
者<br />
,<br />
令<br />
其<br />
停<br />
工<br />
、<br />
停<br />
業<br />
或<br />
停<br />
止<br />
使<br />
用<br />
至<br />
符<br />
合<br />
標<br />
準<br />
時<br />
為<br />
止<br />
。<br />
屬<br />
第<br />
六<br />
條<br />
經<br />
許<br />
可<br />
始<br />
得<br />
設<br />
置<br />
之<br />
設<br />
施<br />
,<br />
必<br />
要<br />
時<br />
,<br />
並<br />
得<br />
撤<br />
銷<br />
其<br />
許<br />
可<br />
。<br />
第<br />
十<br />
條<br />
違<br />
反<br />
第<br />
五<br />
條<br />
第<br />
一<br />
項<br />
規<br />
定<br />
,<br />
經<br />
當<br />
地<br />
主<br />
管<br />
機<br />
關<br />
通<br />
知<br />
限<br />
期<br />
改<br />
善<br />
仍<br />
未<br />
符<br />
合<br />
振<br />
動<br />
管<br />
制<br />
標<br />
準<br />
者<br />
,<br />
除<br />
依<br />
左<br />
列<br />
規<br />
定<br />
處<br />
罰<br />
外<br />
,<br />
並<br />
通<br />
知<br />
限<br />
期<br />
改<br />
善<br />
:<br />
一<br />
、<br />
工<br />
廠<br />
(<br />
場<br />
)<br />
,<br />
處<br />
二<br />
千<br />
元<br />
以<br />
上<br />
二<br />
萬<br />
元<br />
以<br />
下<br />
罰<br />
鍰<br />
。<br />
二<br />
、<br />
營<br />
業<br />
或<br />
娛<br />
樂<br />
場<br />
所<br />
,<br />
處<br />
一<br />
千<br />
元<br />
以<br />
上<br />
一<br />
萬<br />
元<br />
以<br />
下<br />
罰<br />
鍰<br />
。<br />
三<br />
、<br />
營<br />
建<br />
工<br />
程<br />
,<br />
處<br />
六<br />
千<br />
元<br />
以<br />
上<br />
六<br />
萬<br />
元<br />
以<br />
下<br />
罰<br />
鍰<br />
。<br />
四<br />
、<br />
其<br />
他<br />
經<br />
公<br />
告<br />
之<br />
場<br />
所<br />
、<br />
工<br />
程<br />
或<br />
設<br />
施<br />
,<br />
處<br />
一<br />
千<br />
元<br />
以<br />
上<br />
一<br />
萬<br />
元<br />
以<br />
下<br />
罰<br />
鍰<br />
。<br />
經<br />
通<br />
知<br />
再<br />
限<br />
期<br />
改<br />
善<br />
,<br />
逾<br />
期<br />
仍<br />
未<br />
符<br />
合<br />
振<br />
動<br />
管<br />
制<br />
標<br />
準<br />
者<br />
,<br />
得<br />
按<br />
日<br />
連<br />
續<br />
處<br />
罰<br />
;<br />
情<br />
節<br />
重<br />
大<br />
者<br />
,<br />
令<br />
其<br />
停<br />
工<br />
、<br />
停<br />
業<br />
或<br />
停<br />
止<br />
使<br />
用<br />
至<br />
符<br />
合<br />
標<br />
準<br />
時<br />
為<br />
止<br />
。<br />
屬<br />
第<br />
六<br />
條<br />
經<br />
許<br />
可<br />
始<br />
得<br />
設<br />
置<br />
之<br />
設<br />
施<br />
,<br />
必<br />
要<br />
時<br />
,<br />
並<br />
得<br />
撤<br />
銷<br />
其<br />
許<br />
明<br />
訂<br />
超<br />
過<br />
振<br />
動<br />
管<br />
制<br />
標<br />
準<br />
之<br />
罰<br />
則<br />
。<br />
6-7
可<br />
。<br />
第<br />
十<br />
三<br />
條<br />
違<br />
反<br />
第<br />
六<br />
條<br />
規<br />
定<br />
者<br />
,<br />
除<br />
處<br />
設<br />
施<br />
所<br />
有<br />
人<br />
、<br />
管<br />
理<br />
人<br />
或<br />
操<br />
作<br />
人<br />
三<br />
千<br />
元<br />
以<br />
上<br />
三<br />
萬<br />
元<br />
以<br />
下<br />
罰<br />
鍰<br />
外<br />
,<br />
並<br />
通<br />
知<br />
限<br />
期<br />
辦<br />
理<br />
許<br />
可<br />
,<br />
逾<br />
期<br />
仍<br />
未<br />
辦<br />
理<br />
者<br />
,<br />
得<br />
按<br />
日<br />
連<br />
續<br />
處<br />
罰<br />
;<br />
情<br />
節<br />
重<br />
大<br />
者<br />
,<br />
令<br />
其<br />
停<br />
工<br />
、<br />
停<br />
業<br />
或<br />
停<br />
止<br />
使<br />
用<br />
。<br />
第<br />
十<br />
一<br />
條<br />
違<br />
反<br />
第<br />
六<br />
條<br />
規<br />
定<br />
者<br />
,<br />
除<br />
處<br />
設<br />
施<br />
所<br />
有<br />
人<br />
、<br />
管<br />
理<br />
人<br />
或<br />
操<br />
作<br />
人<br />
一<br />
千<br />
元<br />
以<br />
上<br />
一<br />
萬<br />
元<br />
以<br />
下<br />
罰<br />
鍰<br />
外<br />
,<br />
並<br />
通<br />
知<br />
限<br />
期<br />
辦<br />
理<br />
許<br />
可<br />
,<br />
逾<br />
期<br />
仍<br />
未<br />
辦<br />
理<br />
者<br />
,<br />
得<br />
按<br />
日<br />
連<br />
續<br />
處<br />
罰<br />
;<br />
情<br />
節<br />
重<br />
大<br />
者<br />
,<br />
令<br />
其<br />
停<br />
工<br />
、<br />
停<br />
業<br />
或<br />
停<br />
止<br />
使<br />
用<br />
。<br />
明<br />
訂<br />
違<br />
反<br />
易<br />
發<br />
生<br />
振<br />
動<br />
設<br />
施<br />
許<br />
可<br />
事<br />
項<br />
之<br />
罰<br />
則<br />
。<br />
第<br />
十<br />
四<br />
條<br />
違<br />
反<br />
第<br />
八<br />
條<br />
第<br />
一<br />
項<br />
規<br />
定<br />
者<br />
,<br />
按<br />
次<br />
處<br />
負<br />
責<br />
人<br />
、<br />
管<br />
理<br />
人<br />
或<br />
操<br />
作<br />
人<br />
六<br />
千<br />
元<br />
以<br />
上<br />
六<br />
萬<br />
元<br />
以<br />
下<br />
罰<br />
鍰<br />
。<br />
明<br />
訂<br />
違<br />
反<br />
營<br />
建<br />
工<br />
程<br />
施<br />
工<br />
行<br />
為<br />
禁<br />
止<br />
事<br />
項<br />
之<br />
罰<br />
則<br />
。<br />
第<br />
十<br />
五<br />
條<br />
未<br />
依<br />
第<br />
九<br />
條<br />
第<br />
一<br />
項<br />
規<br />
定<br />
提<br />
送<br />
改<br />
善<br />
計<br />
畫<br />
書<br />
者<br />
,<br />
處<br />
管<br />
理<br />
或<br />
營<br />
運<br />
機<br />
關<br />
(<br />
構<br />
)<br />
五<br />
萬<br />
元<br />
以<br />
上<br />
五<br />
十<br />
萬<br />
元<br />
以<br />
下<br />
罰<br />
鍰<br />
,<br />
並<br />
限<br />
期<br />
令<br />
其<br />
改<br />
善<br />
,<br />
屆<br />
期<br />
仍<br />
未<br />
完<br />
成<br />
改<br />
善<br />
者<br />
, 按<br />
次<br />
處<br />
罰<br />
。<br />
明<br />
訂<br />
超<br />
過<br />
交<br />
通<br />
噪<br />
音<br />
管<br />
制<br />
標<br />
準<br />
之<br />
路<br />
段<br />
的<br />
主<br />
管<br />
機<br />
關<br />
及<br />
事<br />
業<br />
單<br />
位<br />
未<br />
依<br />
規<br />
定<br />
提<br />
送<br />
改<br />
善<br />
計<br />
畫<br />
書<br />
及<br />
採<br />
行<br />
適<br />
當<br />
防<br />
制<br />
措<br />
施<br />
之<br />
罰<br />
則<br />
。<br />
第<br />
十<br />
五<br />
條<br />
不<br />
遵<br />
行<br />
主<br />
管<br />
機<br />
關<br />
依<br />
第<br />
十<br />
條<br />
第<br />
二<br />
項<br />
或<br />
第<br />
十<br />
一<br />
條<br />
所<br />
為<br />
停<br />
工<br />
、<br />
停<br />
業<br />
或<br />
停<br />
止<br />
使<br />
用<br />
之<br />
處<br />
分<br />
者<br />
,<br />
處<br />
負<br />
責<br />
人<br />
一<br />
年<br />
以<br />
下<br />
有<br />
期<br />
徒<br />
刑<br />
,<br />
拘<br />
役<br />
或<br />
併<br />
科<br />
二<br />
萬<br />
元<br />
以<br />
下<br />
罰<br />
鍰<br />
。<br />
第<br />
十<br />
二<br />
條<br />
不<br />
遵<br />
行<br />
主<br />
管<br />
機<br />
關<br />
依<br />
第<br />
十<br />
條<br />
第<br />
二<br />
項<br />
或<br />
第<br />
十<br />
一<br />
條<br />
所<br />
為<br />
停<br />
工<br />
、<br />
停<br />
業<br />
或<br />
停<br />
止<br />
使<br />
用<br />
之<br />
處<br />
分<br />
者<br />
,<br />
處<br />
負<br />
責<br />
人<br />
一<br />
年<br />
以<br />
下<br />
有<br />
期<br />
徒<br />
刑<br />
,<br />
拘<br />
役<br />
或<br />
併<br />
科<br />
二<br />
萬<br />
元<br />
以<br />
下<br />
罰<br />
鍰<br />
。<br />
明<br />
訂<br />
規<br />
避<br />
檢<br />
查<br />
或<br />
鑑<br />
定<br />
之<br />
相<br />
關<br />
罰<br />
則<br />
。<br />
第<br />
十<br />
六<br />
條<br />
違<br />
反<br />
第<br />
八<br />
條<br />
規<br />
定<br />
者<br />
,<br />
規<br />
避<br />
、<br />
妨<br />
礙<br />
或<br />
拒<br />
絕<br />
檢<br />
查<br />
或<br />
鑑<br />
定<br />
者<br />
,<br />
處<br />
三<br />
千<br />
元<br />
以<br />
上<br />
三<br />
萬<br />
元<br />
以<br />
下<br />
罰<br />
鍰<br />
,<br />
並<br />
得<br />
按<br />
次<br />
處<br />
罰<br />
及<br />
強<br />
制<br />
執<br />
行<br />
檢<br />
查<br />
或<br />
鑑<br />
定<br />
。<br />
第<br />
十<br />
三<br />
條<br />
違<br />
反<br />
第<br />
八<br />
條<br />
規<br />
定<br />
者<br />
,<br />
規<br />
避<br />
、<br />
妨<br />
礙<br />
或<br />
拒<br />
絕<br />
檢<br />
查<br />
或<br />
鑑<br />
定<br />
者<br />
,<br />
處<br />
一<br />
千<br />
元<br />
以<br />
上<br />
一<br />
萬<br />
元<br />
以<br />
下<br />
罰<br />
鍰<br />
,<br />
並<br />
得<br />
按<br />
次<br />
處<br />
罰<br />
及<br />
強<br />
制<br />
執<br />
行<br />
檢<br />
查<br />
或<br />
鑑<br />
定<br />
。<br />
明<br />
訂<br />
營<br />
建<br />
工<br />
程<br />
工<br />
地<br />
拒<br />
絕<br />
檢<br />
查<br />
是<br />
否<br />
有<br />
違<br />
反<br />
禁<br />
止<br />
行<br />
為<br />
之<br />
罰<br />
則<br />
。<br />
第<br />
十<br />
七<br />
條<br />
法<br />
人<br />
或<br />
非<br />
法<br />
人<br />
之<br />
場<br />
所<br />
、<br />
工<br />
程<br />
或<br />
設<br />
施<br />
有<br />
第<br />
十<br />
條<br />
第<br />
一<br />
項<br />
各<br />
款<br />
或<br />
前<br />
條<br />
事<br />
情<br />
之<br />
一<br />
者<br />
,<br />
除<br />
處<br />
罰<br />
其<br />
行<br />
為<br />
人<br />
外<br />
,<br />
並<br />
對<br />
該<br />
法<br />
人<br />
或<br />
非<br />
法<br />
人<br />
之<br />
負<br />
責<br />
人<br />
處<br />
以<br />
第<br />
十<br />
條<br />
第<br />
一<br />
項<br />
各<br />
款<br />
或<br />
前<br />
條<br />
之<br />
第<br />
十<br />
四<br />
條<br />
法<br />
人<br />
或<br />
非<br />
法<br />
人<br />
之<br />
場<br />
所<br />
、<br />
工<br />
程<br />
或<br />
設<br />
施<br />
有<br />
第<br />
十<br />
條<br />
第<br />
一<br />
項<br />
各<br />
款<br />
或<br />
前<br />
條<br />
事<br />
情<br />
之<br />
一<br />
者<br />
,<br />
除<br />
處<br />
罰<br />
其<br />
行<br />
為<br />
人<br />
外<br />
,<br />
並<br />
對<br />
該<br />
法<br />
人<br />
或<br />
非<br />
法<br />
人<br />
之<br />
負<br />
責<br />
人<br />
處<br />
以<br />
第<br />
十<br />
條<br />
第<br />
一<br />
項<br />
明<br />
訂<br />
處<br />
分<br />
對<br />
象<br />
。<br />
6-8
罰<br />
鍰<br />
。<br />
各<br />
款<br />
或<br />
前<br />
條<br />
之<br />
罰<br />
鍰<br />
。<br />
第<br />
十<br />
八<br />
條<br />
依<br />
本<br />
法<br />
通<br />
知<br />
限<br />
期<br />
改<br />
善<br />
或<br />
限<br />
期<br />
辦<br />
理<br />
許<br />
可<br />
者<br />
,<br />
其<br />
改<br />
善<br />
或<br />
辦<br />
理<br />
許<br />
可<br />
期<br />
間<br />
,<br />
不<br />
得<br />
超<br />
過<br />
九<br />
十<br />
日<br />
。<br />
第<br />
十<br />
五<br />
條<br />
依<br />
本<br />
法<br />
通<br />
知<br />
限<br />
期<br />
改<br />
善<br />
或<br />
限<br />
期<br />
辦<br />
理<br />
許<br />
可<br />
者<br />
,<br />
其<br />
改<br />
善<br />
或<br />
辦<br />
理<br />
許<br />
可<br />
期<br />
間<br />
,<br />
不<br />
得<br />
超<br />
過<br />
九<br />
十<br />
日<br />
。<br />
明<br />
訂<br />
補<br />
正<br />
期<br />
限<br />
。<br />
第<br />
十<br />
九<br />
條<br />
依<br />
本<br />
法<br />
所<br />
處<br />
之<br />
罰<br />
鍰<br />
,<br />
經<br />
通<br />
知<br />
限<br />
期<br />
繳<br />
納<br />
,<br />
逾<br />
期<br />
仍<br />
不<br />
繳<br />
納<br />
者<br />
,<br />
移<br />
送<br />
法<br />
院<br />
強<br />
制<br />
執<br />
行<br />
。<br />
第<br />
十<br />
六<br />
條<br />
依<br />
本<br />
法<br />
所<br />
處<br />
之<br />
罰<br />
鍰<br />
,<br />
經<br />
通<br />
知<br />
限<br />
期<br />
繳<br />
納<br />
,<br />
逾<br />
期<br />
仍<br />
不<br />
繳<br />
納<br />
者<br />
,<br />
移<br />
送<br />
法<br />
院<br />
強<br />
制<br />
執<br />
行<br />
。<br />
明<br />
訂<br />
拒<br />
繳<br />
罰<br />
鍰<br />
,<br />
主<br />
管<br />
機<br />
關<br />
得<br />
向<br />
法<br />
院<br />
申<br />
請<br />
強<br />
制<br />
執<br />
行<br />
。<br />
第<br />
四<br />
章<br />
附<br />
則<br />
第<br />
四<br />
章<br />
附<br />
則<br />
第<br />
二<br />
十<br />
條<br />
第<br />
六<br />
條<br />
第<br />
一<br />
項<br />
經<br />
中<br />
央<br />
主<br />
管<br />
機<br />
關<br />
公<br />
告<br />
指<br />
定<br />
易<br />
產<br />
生<br />
振<br />
動<br />
之<br />
設<br />
施<br />
,<br />
於<br />
公<br />
告<br />
前<br />
已<br />
設<br />
置<br />
者<br />
,<br />
應<br />
自<br />
公<br />
告<br />
之<br />
日<br />
起<br />
六<br />
個<br />
月<br />
內<br />
,<br />
依<br />
第<br />
六<br />
條<br />
規<br />
定<br />
補<br />
辦<br />
申<br />
請<br />
。<br />
第<br />
十<br />
七<br />
條<br />
第<br />
六<br />
條<br />
第<br />
一<br />
項<br />
經<br />
中<br />
央<br />
主<br />
管<br />
機<br />
關<br />
公<br />
告<br />
指<br />
定<br />
易<br />
產<br />
生<br />
振<br />
動<br />
之<br />
設<br />
施<br />
,<br />
於<br />
公<br />
告<br />
前<br />
已<br />
設<br />
置<br />
者<br />
,<br />
應<br />
自<br />
公<br />
告<br />
之<br />
日<br />
起<br />
六<br />
個<br />
月<br />
內<br />
,<br />
依<br />
第<br />
六<br />
條<br />
規<br />
定<br />
補<br />
辦<br />
申<br />
請<br />
。<br />
明<br />
訂<br />
易<br />
發<br />
生<br />
振<br />
動<br />
設<br />
施<br />
許<br />
可<br />
制<br />
度<br />
行<br />
期<br />
限<br />
,<br />
俾<br />
便<br />
給<br />
予<br />
業<br />
者<br />
緩<br />
衝<br />
時<br />
間<br />
,<br />
以<br />
增<br />
進<br />
執<br />
行<br />
可<br />
行<br />
性<br />
。<br />
第<br />
二<br />
十<br />
一<br />
條<br />
本<br />
法<br />
施<br />
行<br />
細<br />
則<br />
,<br />
由<br />
中<br />
央<br />
主<br />
管<br />
機<br />
關<br />
定<br />
之<br />
。<br />
第<br />
十<br />
八<br />
條<br />
本<br />
法<br />
施<br />
行<br />
細<br />
則<br />
,<br />
由<br />
中<br />
央<br />
主<br />
管<br />
機<br />
關<br />
定<br />
之<br />
。<br />
授<br />
權<br />
訂<br />
定<br />
本<br />
法<br />
施<br />
行<br />
細<br />
則<br />
。<br />
第<br />
二<br />
十<br />
二<br />
條<br />
本<br />
法<br />
自<br />
公<br />
布<br />
日<br />
施<br />
行<br />
。<br />
第<br />
十<br />
九<br />
條<br />
本<br />
法<br />
自<br />
公<br />
布<br />
日<br />
施<br />
行<br />
。<br />
明<br />
訂<br />
本<br />
法<br />
施<br />
行<br />
日<br />
期<br />
。<br />
6-9
6.2 法 制 作 業 程 序<br />
振 動 管 制 法 係 法 律 , 故 其 法 制 作 業 須 報 請 行 政 院 核 定 , 由 行 政 院<br />
呈 請 立 法 院 三 讀 審 議 通 過 , 再 由 總 統 令 公 布 施 行 , 故 振 動 管 制 法 法 制<br />
作 業 程 序 依 「 中 央 標 準 法 」 規 定 建 議 如 下 :<br />
1. 擬 訂 「 振 動 管 制 法 」 草 案 條 文 。<br />
2. 邀 集 相 關 部 會 及 地 方 主 管 機 關 共 同 研 商 , 建 議 名 單 如 表 6-1。<br />
表 6-1 「 振 動 管 制 法 」 草 案 建 議 研 商 機 關 一 覽 表<br />
項 號 機 關 名 稱 主 管 事 項 研 商 事 項<br />
1 經 濟 部 商 品 檢 驗 局 商 品 檢 驗 易 發 生 振 動 設 施 許 可 制 度 。<br />
2 經 濟 部 智 慧 財 產 局 中 國 國 家 標 準 制 訂 發 布 振 動 計 、 環 境 振 動 量 測 標 準 、<br />
易 發 生 振 動 設 施 量 測 方 法 等 。<br />
3 交 通 部 路 政 司 公 路 建 設 、 管 理 及 養 護 公 路 振 動 監 測 及 防 制 。<br />
4 交 通 部 高 速 鐵 路 工 高 速 鐵 路 規 劃 及 管 理 高 速 鐵 路 振 動 監 測 及 防 制 。<br />
程 局<br />
5 交 通 部 高 速 公 路 局 高 速 公 路 管 理 及 養 護 高 速 公 路 振 動 監 測 及 防 制 。<br />
6 交 通 部 國 道 新 建 工 高 速 公 路 新 建 高 速 公 路 振 動 監 測 及 防 制 。<br />
程 局<br />
7 台 灣 鐵 路 管 理 局 一 般 鐵 路 營 運 及 養 護 一 般 鐵 路 振 動 監 測 及 防 制 。<br />
8 台 北 市 政 府 捷 運 工<br />
程 局<br />
捷 運 規 劃 設 計 及 新 建 大 眾 捷 運 系 統 振 動 監 測 及 防<br />
制 。<br />
9 高 雄 市 政 府 捷 運 工<br />
程 局<br />
捷 運 規 劃 設 計 及 新 建 大 眾 捷 運 系 統 振 動 監 測 及 防<br />
制 。<br />
10 台 灣 高 速 鐵 路 公 司 高 速 鐵 路 營 運 高 速 鐵 路 振 動 監 測 及 防 制 。<br />
11 台 北 捷 運 公 司 大 眾 捷 運 系 統 營 運 大 眾 捷 運 系 統 振 動 監 測 及 防<br />
制 。<br />
12 內 政 部 營 建 署 公 共 工 程 及 建 築 技 術 建 築 物 防 振<br />
13 行 政 院 勞 工 委 員 會 作 業 場 所 環 境 安 全 及 衛 工 廠 ( 場 ) 振 動 防 制<br />
生<br />
14 行 政 院 衛 生 署 醫 藥 及 公 共 衛 生 振 動 生 理 及 心 理 影 響<br />
15 地 方 主 管 機 關 地 方 性 環 境 保 護 事 務 振 動 管 制 地 方 事 項<br />
16 專 家 學 者 學 術 機 構 專 業 技 術 諮 詢<br />
6-10
17 工 業 局 工 業 相 關 行 政 事 務 工 廠 登 記 相 關 法 規<br />
18 台 灣 電 力 公 司 電 力 申 請 業 務 電 廠 振 動 改 善<br />
3. 舉 辦 公 聽 會 廣 納 各 民 間 組 織 、 環 保 團 體 對 該 草 案 之 意 見 。<br />
4. 草 案 上 網 公 開 徵 詢 民 眾 意 見 。<br />
5. 修 訂 草 案 條 文 內 容 。<br />
6. 報 請 行 政 院 核 定 。<br />
6-11
第 七 章 結 論 與 建 議<br />
世 界 各 國 對 於 振 動 管 制 的 方 式 有 二 個 不 同 的 方 向 , 一 為 著 重 人<br />
體 在 作 業 場 所 的 曝 露 量 , 另 一 為 考 量 振 動 傳 播 至 振 動 源 周 界 外 對 人 體<br />
健 康 , 日 常 生 活 的 影 響 , 為 區 隔 行 政 院 勞 工 委 員 會 與 行 政 院 環 境 保 護<br />
署 權 責 , 本 計 畫 在 提 出 服 務 建 議 書 之 初 , 即 以 振 動 源 周 界 內 外 為 分 界<br />
點 , 建 議 環 保 署 針 對 周 界 外 環 境 振 動 加 以 管 制 , 此 外 了 提 高 後 續 行 政<br />
執 行 的 可 行 性 , 在 處 理 陳 情 案 件 或 公 害 糾 紛 , 研 訂 政 府 施 政 措 施 可 以<br />
參 酌 國 外 實 施 經 驗 , 規 劃 重 點 也 建 議 先 參 考 地 狹 人 稠 、 國 情 文 化 與 我<br />
類 似 的 日 本 的 環 境 振 動 管 制 對 策 。<br />
雖 然 歐 美 等 國 對 振 動 管 制 多 屬 於 工 業 安 全 衛 生 及 機 械 振 動 改 善<br />
範 疇 , 但 本 計 畫 仍 將 國 際 標 準 組 織 (ISO 2631-1,2,4)、 英 國 國 家<br />
標 準 (BS)、 美 國 國 家 標 準 (ANSI), 以 及 中 國 國 家 標 準 (GB) 擇 要 整<br />
理 , 作 為 比 較 歐 美 等 國 振 動 與 日 本 環 境 振 動 的 比 較 分 析 資 料 。<br />
本 計 畫 主 要 工 作 重 點 在 研 訂 「 振 動 管 制 法 」 草 案 , 期 能 協 助 環 保<br />
署 完 成 行 政 院 追 縱 之 法 制 作 業 , 在 計 畫 執 行 期 間 , 針 對 高 架 道 路 、 鐵<br />
路 、 工 業 區 、 冷 卻 水 塔 等 振 動 發 生 源 調 查 環 境 狀 況 並 量 測 振 動 值 , 再<br />
參 考 日 本 工 業 標 準 及 振 動 管 制 標 準 內 容 , 依 國 內 現 況 調 整 提 出 適 合 我<br />
國 之 振 動 量 測 規 範 與 評 估 指 標 。 在 實 地 調 查 中 , 發 現 冷 卻 水 塔 、 抽 水<br />
馬 達 等 產 生 的 低 頻 音 及 固 體 音 對 民 眾 生 活 的 影 響 也 相 當 嚴 重 , 但 為 了<br />
7- 1
避 免 將 音 壓 與 振 動 加 速 度 混 淆 , 本 計 畫 在 規 劃 振 動 管 制 對 象 , 仍 以 加<br />
速 度 振 動 為 主 , 至 於 低 頻 音 及 固 體 音 管 制 , 建 議 環 保 署 未 來 在 擬 訂 噪<br />
音 管 制 標 準 時 , 除 了 考 量 時 段 及 分 區 管 制 的 同 時 , 能 將 頻 率 分 析 納<br />
入 , 即 依 照 噪 音 源 中 心 頻 帶 特 性 , 分 訂 不 同 管 制 標 準 及 使 用 不 同 頻 率<br />
響 應 的 噪 音 計 量 測 。<br />
在 振 動 推 估 模 式 方 面 , 依 照 環 保 署 90 年 度 委 託 振 動 模 式 建 立 之<br />
研 討 成 果 , 羅 列 了 道 路 、 一 般 鐵 路 、 高 速 鐵 路 、 大 眾 捷 運 系 統 、 營 建<br />
工 程 及 工 廠 、 場 等 振 動 推 估 模 式 及 其 內 容 , 並 就 這 些 模 式 特 性 , 提 出<br />
振 動 模 式 準 則 建 立 的 方 法 及 內 容 。<br />
環 保 署 原 制 訂 之 「 振 動 管 制 法 」 草 案 , 送 請 立 法 院 審 議 但 至 八 十<br />
六 年 止 仍 未 排 入 一 讀 議 程 , 該 署 撤 回 後 即 進 行 重 新 研 擬 之 工 作 , 本 計<br />
畫 在 原 草 案 條 文 架 構 下 , 依 噪 音 管 制 施 政 情 形 , 考 量 振 動 特 性 及 國 內<br />
情 況 , 提 出 噪 音 管 制 對 象 及 其 優 先 順 序 , 並 研 提 「 振 動 管 制 法 」 草 案<br />
修 正 建 議 條 文 。<br />
此 次 針 對 高 架 道 路 、 大 眾 捷 運 系 統 、 台 鐵 西 部 幹 線 、 機 械 工 業 區 、<br />
營 建 工 程 及 住 商 混 合 大 廈 量 測 環 境 振 動 影 響 , 發 現 台 鐵 路 軌 沿 線 列 車<br />
行 駛 產 生 的 事 件 振 動 位 準 (Lveq) 往 往 超 過 60 分 貝 , 部 分 車 種 甚 至 超<br />
過 70 分 貝 ; 大 眾 捷 運 系 統 振 動 則 約 在 45 至 55 分 貝 之 間 , 對 環 境 也<br />
已 造 成 了 影 響 , 高 架 道 路 振 動 則 多 未 超 過 50 分 貝 , 建 議 軌 道 系 統 振<br />
7- 2
動 問 題 應 儘 速 列 入 優 先 管 制 對 象 , 並 加 強 後 續 環 境 振 動 管 制 措 施 , 將<br />
可 大 幅 減 少 我 國 目 前 的 振 動 陳 情 案 件 。<br />
未 來 要 再 延 續 國 內 振 動 管 制 政 策 , 除 了 持 續 辦 理 法 制 作 業 外 , 建<br />
議 再 就 振 動 管 制 標 準 之 建 立 、 推 估 模 式 本 土 化 、 振 動 防 制 技 術 手 冊 彙<br />
編 等 方 向 再 深 入 , 以 下 為 振 動 管 制 後 續 研 究 及 施 政 之 建 議 :<br />
一 、 研 擬 「 振 動 管 制 法 施 行 細 則 」、「 振 動 管 制 標 準 」、「 振 動 管 制 區<br />
劃 分 原 則 」 等 草 案 條 文 。<br />
二 、 建 置 振 動 推 估 模 式 本 土 化 參 數 資 料 庫 , 及 模 式 校 估 與 參 數 調 校<br />
作 業 程 序 。<br />
三 、 道 路 、 鐵 路 及 大 眾 捷 運 交 通 振 動 改 善 計 畫 之 研 究 。<br />
四 、 編 製 振 動 管 制 手 冊 。<br />
7- 3
參 考 文 獻<br />
一 、 中 文 部 分<br />
1. 洪 得 耀 , 執 行 噪 音 、 振 動 調 查 評 估 及 建 立 設 施 許 可 制 度 , 新<br />
鼎 系 統 股 份 有 限 公 司 , 行 政 院 環 境 保 護 署 88 年 度 研 究 計 畫 ,<br />
中 華 民 國 88 年 6 月 。<br />
2. 郭 宏 亮 、 林 慧 芳 、 張 靜 芬 , 噪 音 、 振 動 對 日 常 生 活 的 影 響 ,<br />
中 華 民 國 環 境 保 護 學 會 誌 第 十 三 卷 第 一 期 , 中 華 民 國 七 十 九<br />
年 六 月 。<br />
3. 郭 宏 亮 、 盧 天 鴻 、 蕭 金 政 , 環 境 振 動 測 定 方 法 之 研 究 , 中 華<br />
民 國 環 境 保 護 學 會 誌 第 二 十 一 卷 第 二 期 , 中 華 民 國 八 十 七 年<br />
十 二 月 。<br />
4. 黃 乾 全 , 噪 音 振 動 評 估 技 術 研 討 計 畫 ( 二 ), 中 華 民 國 音 響 學<br />
會 , 行 政 院 環 境 保 護 署 90 年 度 研 究 計 畫 , 中 華 民 國 九 十 年 十<br />
二 月 。<br />
5. 李 百 堂 , 環 境 振 動 量 測 與 管 制 技 術 之 建 立 , 工 業 技 術 研 究 院<br />
量 測 技 術 發 展 中 心 , 行 政 院 環 境 保 護 署 86 年 度 研 究 計 畫 , 中<br />
華 民 國 八 十 六 年 五 月 二 十 日 。<br />
6. 崔 廣 義 , 環 境 振 動 量 測 與 管 制 技 術 之 建 立 , 工 業 技 術 研 究 院<br />
i
量 測 技 術 發 展 中 心 , 行 政 院 環 境 保 護 署 87 年 度 研 究 計 畫 , 中<br />
華 民 國 八 十 七 年 五 月 。<br />
7. 行 政 院 衛 生 署 環 境 保 護 局 , 噪 音 管 制 手 冊 , 中 華 民 國 七 十 六<br />
年 六 月 。<br />
8. 中 鼎 工 程 股 份 有 限 公 司 , 台 灣 高 鐵 計 畫 南 科 振 動 影 響 評 估 及<br />
對 策 研 擬 工 作 第 二 階 段 工 作 成 果 報 告 , 台 灣 高 速 鐵 路 股 份 有<br />
限 公 司 , 中 華 民 國 八 十 九 年 七 月 。<br />
9. 姚 忠 達 , 楊 永 斌 , 高 速 列 車 穿 越 連 續 橋 之 車 橋 互 動 行 為 , 結<br />
構 工 程 , 第 十 三 卷 , 第 二 期 ,1998。<br />
10. 葉 超 雄 , 廖 文 義 、 柴 駿 甫 、 鄧 崇 任 , 移 列 車 引 致 之 地 表 震 動<br />
分 析 及 壕 溝 與 波 阻 塊 工 法 之 隔 絕 效 用 評 估 ,NCREE-07-009,<br />
中 華 民 國 八 十 六 年 。<br />
11. 黃 裕 君 , 軌 道 振 動 傳 遞 模 擬 與 量 測 碩 士 論 文 , 台 灣 大 學 造 船<br />
及 海 洋 工 程 研 究 所 , 中 華 民 國 八 十 七 年 。<br />
12. 國 家 標 準 局 , 中 華 人 民 共 和 國 國 國 家 標 準 GB10071, 國 家 標<br />
準 局 ,1989。<br />
13. 行 政 院 衛 生 署 環 境 保 護 局 , 噪 音 管 制 手 冊 , 行 政 院 衛 生 署 環<br />
境 保 護 局 , 中 華 民 國 七 十 六 年 六 月 。<br />
二 、 日 文 部 分<br />
ii
1. 環 境 法 令 研 究 会 , 環 境 六 法 ( 平 成 12 年 版 ), 中 央 法 規 出 版<br />
株 式 会 社 , 平 成 12 年 3 月 20 日 。<br />
2. 中 野 有 朋 , 環 境 振 動 , 技 術 書 院 , 平 成 8 年 3 月 。<br />
3. 瀨 戶 口 忠 臣 , 低 周 波 空 氣 振 動 の 苦 情 , 被 害 の 實 態 と 行 政 側 の<br />
對 應 , 日 本 騷 音 制 御 工 学 会 , 騷 音 制 御 ,Vol.4,No.4,1980<br />
年 8 月 。<br />
4. 齊 蕂 正 男 , 低 周 波 空 氣 振 動 對 人 體 の 影 響 , 日 本 騷 音 制 御 工 学<br />
会 , 騷 音 制 御 ,Vol.4,No.4,1980 年 8 月 。<br />
5. 日 本 騷 音 制 御 學 会 , 地 域 の 環 境 振 動 , 技 報 堂 ,2001 年 3 月 。<br />
6. 公 害 防 止 の 技 術 と 法 規 編 集 委 員 會 , 公 害 防 止 の 技 術 と 法 規<br />
( 振 動 編 ), 通 商 產 業 省 環 境 立 地 局 , 平 成 8 年 7 月 。<br />
7. 東 京 都 環 境 保 全 局 , 環 境 保 全 のあらまし,1998 年 版 。<br />
8. 吉 岡 修 , 新 幹 線 鐵 路 振 動 的 實 際 狀 況 和 防 止 措 施 , 第 2 次 現<br />
代 軌 道 事 業 技 術 研 討 會 ,1999。<br />
9. 吉 野 達 夫 , 台 南 科 學 園 區 における 振 動 防 止 施 策 案 ,1999。<br />
10. 須 永 陽 一 , 防 振 軌 道 の 開 發 , 鐵 道 總 合 研 概 要 ,1988.12。<br />
11. 須 長 誠 , 關 根 悅 夫 , 軟 弱 な 地 盤 の 上 を 速 く 走 る, 鐵 道 總 研<br />
概 要 ,1989,11。<br />
12. 岩 田 克 司 , 森 敦 , 德 永 法 夫 , 道 路 交 通 振 動 減 對 策 工 の 效 果<br />
iii
預 測 に 關 する 解 析 の 研 究 , 地 震 防 災 論 文 集 ,Vol.1,No.1,<br />
日 本 技 術 開 株 式 会 社 ,1997。<br />
13. 安 藤 裕 , 野 津 達 夫 , 地 盤 改 良 工 事 による 振 動 對 策 の 調 查 測<br />
定 事 例 , 基 礎 工 ,Vol.23,No.2,1995。<br />
三 、 英 文 部 分<br />
1. ISO Technical Committees,ISO 2631-1,the International Organization for<br />
Standardization,1997。<br />
2. ISO Technical Committees,ISO 2631-2,the International Organization for<br />
Standardization,1989。<br />
3. ISO Technical Committees,ISO 2631-4,the International Organization for<br />
Standardization,2001。<br />
4. H.J. Saurenman,J.T. Nelson and G.P. Wilson,Handbook of Urban Rail<br />
Noise and Vibration Control,National Technical Information Service,1981。<br />
5. T..M. .Dawn and C.G. Stanworth,Ground Vibration from Passing Trains,<br />
Journal of Sound and Vibration,Vol.66,No.3,1979。<br />
6. D.D. Barkan,Dynamics of bases and foundations,McGraw-Hill Book<br />
Co.(New York),1962。<br />
7. R.D. Woods,Screening of surface waves in soils,J. Soil. Mech. Found.<br />
Div.,ASCE,Vol.94,1968。<br />
8. R.D. Woods,N.E. Barnett and R. Sagesser,Holography,a New Tool for Soil<br />
Dynamics,Proc. ASCE,Vol100,No.GT11,1974。<br />
9. Yeong-Bin Yang,Hsiao-Hui Hung,A parametric study of wave barriers for<br />
reduction of train-induced vibrations,International Journal for Numerical<br />
iv
methods in engineering,Vol.40,1997。<br />
10. Segol,G.,Lee,C.Y.,and Abel. J.F.,Amplitude reduction of surface waves<br />
by trenches,J. Eng. Div.,ASCE,Vol.104,No.3,1978。<br />
11. S.E.Kattis,D.Polyzos and D.E. Beskos,Modeling of pile wave barriers by<br />
effective trenches and their screening effectiveness,Soil Dynamics and<br />
Earthquake Engineering,Vol.18,1999。<br />
12. T.M.AL-Hussaini and S. Ahmad,Design of wave barriers for reduction of<br />
horizontal ground vibration,J. Geot. Eng.,ASCE,Vol.117,No.4,1991。<br />
13. American National Standards Institute, Inc.,ANSI S3.18;ANSI S2.2。<br />
v
附 錄 一<br />
環 境 振 動 監 測 地 點 現 場 調 查 資 料
A. 市 區 平 面 道 路 :<br />
a. 建 國 南 路 二 段 台 北 市 立 圖 書 館 前 道 路<br />
環 境 振 動 監 測 調 查 紀 錄 表<br />
名<br />
台 北 市 立 圖 書 館 前 道 路<br />
日<br />
91.8.28<br />
稱<br />
期<br />
16:40~16:50<br />
地<br />
建 國 南 路 二 段 北 市 立 圖 書 館 前 道 路 ( 北 向 )<br />
址<br />
1.<br />
環<br />
□ 鐵 路 公 路 □ 大 眾 捷 運 系 統 □ 工 業 區 □ 營 建 工 程 。<br />
2. 交 通 振 動 測 點 □ 高 架 平 面 □ 地 下 出 土 段 □ 其 他<br />
境 3. 測 點 周 圍 是 否 有 其 他 振 源 ,□ 公 路 □ 鐵 路 □ 捷 運 系 統 □ 施 工 作 業 <br />
其 他 建 國 南 路 高 架 橋<br />
描<br />
4. 附 近 是 否 有 振 動 敏 感 點 如 學 校 、 圖 書 館 、 醫 院 等 , 名 稱 台 北 市 立 圖 書 館 ,<br />
述<br />
距 離 約 20 米 。<br />
5. 附 近 無 /□ 有 無 影 響 振 動 傳 導 重 要 結 搆 物 。<br />
6. 地 層 結 構 □ 砂 質 土 □ 粘 土 □ 礫 石 □ 級 配 □ 其 他 。<br />
7. 地 面 材 質 □ 水 泥 地 □ 磨 石 □ 磁 磚 □ 木 板 其 他 人 行 道 。<br />
8. 儀 器 放 置 地 點 地 面 、□ 樓 板 □ 基 樁 □ 其 他 。<br />
附 1-1
附 1-2
. 市 民 大 道 光 華 商 場 及 新 生 北 路 之 間 路 段<br />
環 境 振 動 監 測 調 查 紀 錄 表<br />
名<br />
市 民 大 道 路 旁<br />
日<br />
91.8.28<br />
稱<br />
期<br />
17:20~17:30<br />
地<br />
台 北 市 市 民 大 道 新 生 北 路 交 接 口 與 光 華 商 場 之 間 路 段<br />
址<br />
1.<br />
環<br />
□ 鐵 路 公 路 □ 大 眾 捷 運 系 統 □ 工 業 區 □ 營 建 工 程 。<br />
2. 交 通 振 動 測 點 □ 高 架 平 面 □ 地 下 出 土 段 □ 其 他<br />
境 3. 測 點 周 圍 是 否 有 其 他 振 源 ,□ 公 路 □ 鐵 路 □ 捷 運 系 統 □ 施 工 作 業 <br />
其 他 市 民 大 道 高 架 橋<br />
描<br />
4. 附 近 是 否 有 振 動 敏 感 點 如 學 校 、 圖 書 館 、 醫 院 等 , 名 稱 , 距<br />
述<br />
離 約 米 。<br />
5. 附 近 無 /□ 有 無 影 響 振 動 傳 導 重 要 結 搆 物 。<br />
6. 地 層 結 構 □ 砂 質 土 □ 粘 土 □ 礫 石 □ 級 配 □ 其 他 。<br />
7. 地 面 材 質 □ 水 泥 地 □ 磨 石 □ 磁 磚 □ 木 板 其 他 人 行 道 。<br />
8. 儀 器 放 置 地 點 地 面 、□ 樓 板 □ 基 樁 □ 其 他 。<br />
附 1-3
附 1-4
B. 市 區 高 架 道 路<br />
建 國 南 路 二 段 高 架 橋<br />
環 境 振 動 監 測 調 查 紀 錄 表<br />
名<br />
建 國 南 路 高 架 橋 段 橋 墩<br />
日<br />
91.8.28<br />
稱<br />
期<br />
16:10~16:20<br />
地<br />
建 國 南 路 高 架 橋 下 ( 瑞 安 街 244 巷 口 附 近 )<br />
址<br />
1.<br />
環<br />
□ 鐵 路 公 路 □ 大 眾 捷 運 系 統 □ 工 業 區 □ 營 建 工 程 。<br />
2. 交 通 振 動 測 點 高 架 □ 平 面 □ 地 下 出 土 段 □ 其 他<br />
境 3. 測 點 周 圍 是 否 有 其 他 振 源 , 公 路 □ 鐵 路 □ 捷 運 系 統 □ 施 工 作 業 □<br />
其 他 公 路 : 距 離 測 點 約 7.66m 停 車 場 : 測 點 旁<br />
描<br />
4. 附 近 是 否 有 振 動 敏 感 點 如 學 校 、 圖 書 館 、 醫 院 等 , 名 稱 , 距<br />
述<br />
離 約 米 。<br />
5. 附 近 □ 無 / 有 無 影 響 振 動 傳 導 重 要 結 搆 物 橋 墩 。<br />
6. 地 層 結 構 □ 砂 質 土 □ 粘 土 □ 礫 石 □ 級 配 □ 其 他 柏 油 地 面 。<br />
7. 地 面 材 質 □ 水 泥 地 □ 磨 石 □ 磁 磚 □ 木 板 □ 其 他 。<br />
8. 儀 器 放 置 地 點 地 面 、□ 樓 板 □ 基 樁 □ 其 他 。<br />
附 1-5
附 1-6
C. 大 眾 捷 運 系 統 :<br />
a. 出 土 段 : 民 權 西 路 站 北 向 段 , 玉 門 街 內 ( 第 一 測 點 )<br />
環 境 振 動 監 測 調 查 紀 錄 表<br />
名<br />
捷 運 淡 水 線 民 權 西 路 站 往 北 出 土 段 ( 第 一 測<br />
日<br />
91.9.4<br />
稱<br />
點 )<br />
期<br />
13:00~13:10<br />
地<br />
玉 門 街<br />
址<br />
1.<br />
環<br />
□ 鐵 路 □ 公 路 大 眾 捷 運 系 統 □ 工 業 區 □ 營 建 工 程 。<br />
2. 交 通 振 動 測 點 □ 高 架 □ 平 面 地 下 出 土 段 □ 其 他<br />
境 3. 測 點 周 圍 是 否 有 其 他 振 源 ,□ 公 路 □ 鐵 路 □ 捷 運 系 統 □ 施 工 作 業 □<br />
其 他 街 道 車 輛 。<br />
描<br />
4. 附 近 是 否 有 振 動 敏 感 點 如 學 校 、 圖 書 館 、 醫 院 等 , 名 稱 , 距<br />
述<br />
離 約 米 。<br />
5. 附 近 無 /□ 有 無 影 響 振 動 傳 導 重 要 結 搆 物 。<br />
6. 地 層 結 構 □ 砂 質 土 □ 粘 土 □ 礫 石 □ 級 配 □ 其 他 。<br />
7. 地 面 材 質 □ 水 泥 地 □ 磨 石 □ 磁 磚 □ 木 板 其 他 人 行 道 。<br />
8. 儀 器 放 置 地 點 地 面 、□ 樓 板 □ 基 樁 □ 其 他 。<br />
附 1-7
附 1-8
a. 出 土 段 : 民 權 西 路 站 北 向 段 , 玉 門 街 內 ( 第 二 測 點 )<br />
環 境 振 動 監 測 調 查 紀 錄 表<br />
名<br />
捷 運 淡 水 線 民 權 西 路 站 往 北 出 土 段 ( 第 二<br />
日<br />
91.9.4<br />
稱<br />
測 點 )<br />
期<br />
13:15~13:19<br />
地<br />
玉 門 街<br />
址<br />
1.<br />
環<br />
□ 鐵 路 □ 公 路 大 眾 捷 運 系 統 □ 工 業 區 □ 營 建 工 程 。<br />
2. 交 通 振 動 測 點 □ 高 架 □ 平 面 地 下 出 土 段 □ 其 他<br />
境 3. 測 點 周 圍 是 否 有 其 他 振 源 ,□ 公 路 □ 鐵 路 □ 捷 運 系 統 □ 施 工 作 業 <br />
其 他 街 道 車 輛 。<br />
描<br />
4. 附 近 是 否 有 振 動 敏 感 點 如 學 校 、 圖 書 館 、 醫 院 等 , 名 稱 , 距<br />
述<br />
離 約 米 。<br />
5. 附 近 無 /□ 有 無 影 響 振 動 傳 導 重 要 結 搆 物 。<br />
6. 地 層 結 構 □ 砂 質 土 □ 粘 土 □ 礫 石 □ 級 配 □ 其 他 。<br />
7. 地 面 材 質 水 泥 地 □ 磨 石 □ 磁 磚 □ 木 板 □ 其 他 。<br />
8. 儀 器 放 置 地 點 地 面 、□ 樓 板 □ 基 樁 □ 其 他 。<br />
附 1-9
. 平 面 段 : 復 興 崗 站 至 北 投 站 間 ( 第 一 測 點 )<br />
環 境 振 動 監 測 調 查 紀 錄 表<br />
名<br />
捷 運 淡 水 線 平 面 段<br />
日<br />
91.9.9<br />
稱<br />
期<br />
20:00~20:10<br />
地<br />
捷 運 周 界 ( 台 北 市 中 央 北 路 2 段 237 巷 )<br />
址<br />
9. □ 鐵 路 □ 公 路 大 眾 捷 運 系 統 □ 工 業 區 □ 營 建 工 程 。<br />
環<br />
10. 交 通 振 動 測 點 □ 高 架 平 面 □ 地 下 出 土 段 □ 其 他<br />
境 11. 測 點 周 圍 是 否 有 其 他 振 源 ,□ 公 路 □ 鐵 路 □ 捷 運 系 統 □ 施 工 作 業 □<br />
其 他 。<br />
描<br />
12. 附 近 是 否 有 振 動 敏 感 點 如 學 校 、 圖 書 館 、 醫 院 等 , 名 稱 住 家 , 距<br />
述<br />
離 約 5 米 。<br />
13. 附 近 □ 無 /□ 有 無 影 響 振 動 傳 導 重 要 結 搆 物 。<br />
14. 地 層 結 構 □ 砂 質 土 □ 粘 土 □ 礫 石 □ 級 配 □ 其 他 。<br />
15. 地 面 材 質 □ 水 泥 地 □ 磨 石 □ 磁 磚 □ 木 板 其 他 柏 油 路 面 。<br />
16. 儀 器 放 置 地 點 地 面 、□ 樓 板 □ 基 樁 □ 其 他 。<br />
附 1-10
附 1-11
附 1-12
. 平 面 段 : 復 興 崗 站 至 北 投 站 間 ( 第 二 測 點 )<br />
環 境 振 動 監 測 調 查 紀 錄 表<br />
名<br />
捷 運 淡 水 線 平 面 段<br />
日<br />
91.9.9<br />
稱<br />
期<br />
20:30~20:40<br />
地<br />
捷 運 周 界 附 近 一 樓 住 家 門 口 ( 台 北 市 中 央 北 路 2 段 237 巷 )<br />
址<br />
1.<br />
環<br />
□ 鐵 路 □ 公 路 大 眾 捷 運 系 統 □ 工 業 區 □ 營 建 工 程 。<br />
2. 交 通 振 動 測 點 □ 高 架 平 面 □ 地 下 出 土 段 □ 其 他<br />
境 3. 測 點 周 圍 是 否 有 其 他 振 源 ,□ 公 路 □ 鐵 路 □ 捷 運 系 統 □ 施 工 作 業 □<br />
其 他 。<br />
描<br />
4. 附 近 是 否 有 振 動 敏 感 點 如 學 校 、 圖 書 館 、 醫 院 等 , 名 稱 , 距 離<br />
述<br />
約 米 。<br />
5. 附 近 □ 無 /□ 有 無 影 響 振 動 傳 導 重 要 結 搆 物 。<br />
6. 地 層 結 構 □ 砂 質 土 □ 粘 土 □ 礫 石 □ 級 配 □ 其 他 。<br />
7. 地 面 材 質 □ 水 泥 地 □ 磨 石 □ 磁 磚 □ 木 板 其 他 柏 油 路 面 。<br />
8. 儀 器 放 置 地 點 地 面 、□ 樓 板 □ 基 樁 □ 其 他 。<br />
附 1-13
c. 高 架 段 : 復 興 崗 站 至 北 投 站 間<br />
環 境 振 動 監 測 調 查 紀 錄 表<br />
名<br />
捷 運 高 架 段<br />
日<br />
91.9.9<br />
稱<br />
期<br />
21:00~21:10<br />
地<br />
捷 運 復 興 崗 站 至 北 投 站 間 橋 墩 處<br />
址<br />
1.<br />
環<br />
□ 鐵 路 □ 公 路 大 眾 捷 運 系 統 □ 工 業 區 □ 營 建 工 程 。<br />
2. 交 通 振 動 測 點 高 架 □ 平 面 □ 地 下 出 土 段 □ 其 他<br />
境 3. 測 點 周 圍 是 否 有 其 他 振 源 ,□ 公 路 □ 鐵 路 □ 捷 運 系 統 □ 施 工 作 業 □<br />
其 他 。<br />
描<br />
4. 附 近 是 否 有 振 動 敏 感 點 如 學 校 、 圖 書 館 、 醫 院 等 , 名 稱 十 信 高 中 ,<br />
述<br />
距 離 約 30 米 。<br />
5. 附 近 □ 無 /□ 有 無 影 響 振 動 傳 導 重 要 結 搆 物 。<br />
6. 地 層 結 構 □ 砂 質 土 □ 粘 土 □ 礫 石 □ 級 配 □ 其 他 。<br />
7. 地 面 材 質 水 泥 地 □ 磨 石 □ 磁 磚 □ 木 板 □ 其 他 。<br />
8. 儀 器 放 置 地 點 地 面 、□ 樓 板 □ 基 樁 □ 其 他 。<br />
附 1-14
附 1-15
D. 台 鐵 西 部 幹 線 桃 園 市 玉 山 街 平 交 道 附 近 ( 第 58/46 號 電 線 桿 處 )<br />
環 境 振 動 監 測 調 查 紀 錄 表<br />
名<br />
鐵 路 振 動 測 試<br />
日<br />
91.9.9<br />
稱<br />
期<br />
12:00~14:00<br />
地<br />
桃 園 市 玉 山 街 平 交 道 附 近 ( 離 桃 園 火 車 站 往 南 幹 線 約 五 分 鐘 火 車 程 )<br />
址<br />
1.<br />
環<br />
鐵 路 □ 公 路 □ 大 眾 捷 運 系 統 □ 工 業 區 □ 營 建 工 程 。<br />
2. 交 通 振 動 測 點 □ 高 架 平 面 □ 地 下 出 土 段 □ 其 他<br />
境 3. 測 點 周 圍 是 否 有 其 他 振 源 ,□ 公 路 □ 鐵 路 □ 捷 運 系 統 □ 施 工 作 業 □<br />
其 他 。<br />
描<br />
4. 附 近 是 否 有 振 動 敏 感 點 如 學 校 、 圖 書 館 、 醫 院 等 , 名 稱 , 距<br />
述<br />
離 約 米 。<br />
5. 附 近 □ 無 /□ 有 無 影 響 振 動 傳 導 重 要 結 搆 物 。<br />
6. 地 層 結 構 □ 砂 質 土 □ 粘 土 礫 石 □ 級 配 □ 其 他 。<br />
7. 地 面 材 質 水 泥 地 □ 磨 石 □ 磁 磚 □ 木 板 □ 其 他 。<br />
8. 儀 器 放 置 地 點 地 面 、□ 樓 板 □ 基 樁 □ 其 他 。<br />
附 1-16
附 1-17
E. 高 速 公 路 橋 墩<br />
a. 第 一 測 點<br />
環 境 振 動 監 測 調 查 紀 錄 表<br />
名<br />
高 速 公 路 橋 墩<br />
日<br />
91.9.4<br />
稱<br />
期<br />
11:40~11:50<br />
地<br />
北 一 高 高 速 公 路 橋 墩 (23K+310m) 處 ( 近 基 十 號 水 門 )<br />
址<br />
1.<br />
環<br />
□ 鐵 路 公 路 □ 大 眾 捷 運 系 統 □ 工 業 區 □ 營 建 工 程 。<br />
2. 交 通 振 動 測 點 高 架 □ 平 面 □ 地 下 出 土 段 □ 其 他<br />
境 3. 測 點 周 圍 是 否 有 其 他 振 源 ,□ 公 路 □ 鐵 路 □ 捷 運 系 統 □ 施 工 作 業 □<br />
其 他 。<br />
描<br />
4. 附 近 是 否 有 振 動 敏 感 點 如 學 校 、 圖 書 館 、 醫 院 等 , 名 稱 , 距<br />
述<br />
離 約 米 。<br />
5. 附 近 □ 無 /□ 有 無 影 響 振 動 傳 導 重 要 結 搆 物 。<br />
6. 地 層 結 構 □ 砂 質 土 □ 粘 土 □ 礫 石 □ 級 配 □ 其 他 。<br />
7. 地 面 材 質 水 泥 地 □ 磨 石 □ 磁 磚 □ 木 板 □ 其 他 。<br />
8. 儀 器 放 置 地 點 地 面 、□ 樓 板 □ 基 樁 □ 其 他 。<br />
附 1-18
附 1-19
. 第 二 測 點<br />
環 境 振 動 監 測 調 查 紀 錄 表<br />
名<br />
高 速 公 路 橋 墩 (2)<br />
日<br />
91.9.4<br />
稱<br />
期<br />
12:10~12:20<br />
地<br />
北 一 高 高 速 公 路 橋 墩 (23K+310m) 處 ( 近 基 十 號 水 門 )<br />
址<br />
1.<br />
環<br />
□ 鐵 路 公 路 □ 大 眾 捷 運 系 統 □ 工 業 區 □ 營 建 工 程 。<br />
2. 交 通 振 動 測 點 高 架 □ 平 面 □ 地 下 出 土 段 □ 其 他<br />
境 3. 測 點 周 圍 是 否 有 其 他 振 源 ,□ 公 路 □ 鐵 路 □ 捷 運 系 統 □ 施 工 作 業 □<br />
其 他 。<br />
描<br />
4. 附 近 是 否 有 振 動 敏 感 點 如 學 校 、 圖 書 館 、 醫 院 等 , 名 稱 , 距<br />
述<br />
離 約 米 。<br />
5. 附 近 □ 無 /□ 有 無 影 響 振 動 傳 導 重 要 結 搆 物 。<br />
6. 地 層 結 構 □ 砂 質 土 □ 粘 土 □ 礫 石 □ 級 配 □ 其 他 。<br />
7. 地 面 材 質 水 泥 地 □ 磨 石 □ 磁 磚 □ 木 板 □ 其 他 。<br />
8. 儀 器 放 置 地 點 地 面 、□ 樓 板 □ 基 樁 □ 其 他 。<br />
附 1-20
附 1-21
F. 工 業 區 之 區 域<br />
a. 土 城 工 業 區 內 工 廠 ( 一 般 工 廠 )<br />
環 境 振 動 監 測 調 查 紀 錄 表<br />
名<br />
土 城 工 業 區 內 工 廠<br />
日<br />
91.9.3<br />
稱<br />
期<br />
14:50~15:00<br />
地<br />
太 子 汽 車 土 城 廠 門 口<br />
址<br />
17. □ 鐵 路 □ 公 路 □ 大 眾 捷 運 系 統 工 業 區 □ 營 建 工 程 。<br />
環<br />
18. 交 通 振 動 測 點 □ 高 架 □ 平 面 □ 地 下 出 土 段 □ 其 他<br />
境 19. 測 點 周 圍 是 否 有 其 他 振 源 ,□ 公 路 □ 鐵 路 □ 捷 運 系 統 □ 施 工 作 業 □<br />
其 他 。<br />
描<br />
20. 附 近 是 否 有 振 動 敏 感 點 如 學 校 、 圖 書 館 、 醫 院 等 , 名 稱 , 距<br />
述<br />
離 約 米 。<br />
21. 附 近 □ 無 /□ 有 無 影 響 振 動 傳 導 重 要 結 搆 物 。<br />
22. 地 層 結 構 □ 砂 質 土 □ 粘 土 □ 礫 石 □ 級 配 □ 其 他 。<br />
23. 地 面 材 質 □ 水 泥 地 □ 磨 石 □ 磁 磚 □ 木 板 其 他 柏 油 地 面 。<br />
24. 儀 器 放 置 地 點 地 面 、□ 樓 板 □ 基 樁 □ 其 他 。<br />
附 1-22
:<br />
附 1-23
. 土 城 工 業 區 內 工 廠 ( 具 衝 床 設 備 之 工 廠 )<br />
環 境 振 動 監 測 調 查 紀 錄 表<br />
名<br />
土 城 工 業 區 內 工 廠<br />
日<br />
9.3 15:30~15:40<br />
稱<br />
期<br />
地<br />
正 淵 工 業 公 司 工 廠 門 口<br />
址<br />
1.<br />
環<br />
□ 鐵 路 □ 公 路 □ 大 眾 捷 運 系 統 工 業 區 □ 營 建 工 程 。<br />
2. 交 通 振 動 測 點 □ 高 架 □ 平 面 □ 地 下 出 土 段 其 他 周 界 ( 工 廠 門 口 )<br />
境 3. 測 點 周 圍 是 否 有 其 他 振 源 ,□ 公 路 □ 鐵 路 □ 捷 運 系 統 □ 施 工 作 業 □<br />
其 他 。<br />
描<br />
4. 附 近 是 否 有 振 動 敏 感 點 如 學 校 、 圖 書 館 、 醫 院 等 , 名 稱 , 距<br />
述<br />
離 約 米 。<br />
5. 附 近 □ 無 /□ 有 無 影 響 振 動 傳 導 重 要 結 搆 物 。<br />
6. 地 層 結 構 □ 砂 質 土 □ 粘 土 □ 礫 石 □ 級 配 □ 其 他 。<br />
7. 地 面 材 質 水 泥 地 □ 磨 石 □ 磁 磚 □ 木 板 □ 其 他 。<br />
8. 儀 器 放 置 地 點 地 面 、□ 樓 板 □ 基 樁 □ 其 他 。<br />
附 1-24
c. 土 城 工 業 區 外 圍 週 邊 道 路<br />
環 境 振 動 監 測 調 查 紀 錄 表<br />
名<br />
土 城 工 業 區 周 邊 道 路<br />
日<br />
91.9.3<br />
稱<br />
期<br />
16:30~16:40<br />
地<br />
北 二 高 土 城 交 流 道 口 轉 角 處 約 10m<br />
址<br />
1.<br />
環<br />
□ 鐵 路 公 路 □ 大 眾 捷 運 系 統 □ 工 業 區 □ 營 建 工 程 。<br />
2. 交 通 振 動 測 點 □ 高 架 平 面 □ 地 下 出 土 段 □ 其 他<br />
境 3. 測 點 周 圍 是 否 有 其 他 振 源 ,□ 公 路 □ 鐵 路 □ 捷 運 系 統 □ 施 工 作 業 □<br />
其 他 。<br />
描<br />
4. 附 近 是 否 有 振 動 敏 感 點 如 學 校 、 圖 書 館 、 醫 院 等 , 名 稱 , 距<br />
述<br />
離 約 米 。<br />
5. 附 近 □ 無 /□ 有 無 影 響 振 動 傳 導 重 要 結 搆 物 。<br />
6. 地 層 結 構 □ 砂 質 土 □ 粘 土 □ 礫 石 □ 級 配 □ 其 他 。<br />
7. 地 面 材 質 □ 水 泥 地 □ 磨 石 □ 磁 磚 □ 木 板 其 他 柏 油 地 面 。<br />
8. 儀 器 放 置 地 點 地 面 、□ 樓 板 □ 基 樁 □ 其 他 。<br />
附 1-25
附 1-26
G. 營 建 工 程<br />
a. 內 湖 科 學 園 區 大 樓 興 建 地 基 工 程 ( 測 點 一 )<br />
環 境 振 動 監 測 調 查 紀 錄 表<br />
名<br />
營 建 工 程 ( 測 點 一 )<br />
日<br />
91.11.27<br />
稱<br />
期<br />
10:00~10:10<br />
地<br />
內 湖 科 學 園 區 大 樓 興 建 地 基 工 程<br />
址<br />
25. □ 鐵 路 □ 公 路 □ 大 眾 捷 運 系 統 □ 工 業 區 ˇ 營 建 工 程 。<br />
環<br />
26. 交 通 振 動 測 點 □ 高 架 □ 平 面 □ 地 下 出 土 段 □ 其 他<br />
境 27. 測 點 周 圍 是 否 有 其 他 振 源 ,□ 公 路 □ 鐵 路 □ 捷 運 系 統 □ 施 工 作 業 □<br />
其 他 。<br />
描<br />
28. 附 近 是 否 有 振 動 敏 感 點 如 學 校 、 圖 書 館 、 醫 院 等 , 名 稱 , 距<br />
述 離 約 米 。<br />
29. 附 近 ˇ 無 /□ 有 無 影 響 振 動 傳 導 重 要 結 搆 物 。<br />
30. 地 層 結 構 □ 砂 質 土 ˇ 粘 土 □ 礫 石 □ 級 配 □ 其 他 。<br />
31. 地 面 材 質 □ 水 泥 地 □ 磨 石 □ 磁 磚 □ 木 板 □ 其 他 瀝 青 。<br />
32. 儀 器 放 置 地 點 ˇ 地 面 、□ 樓 板 □ 基 樁 □ 其 他 。<br />
附 1-27
附 1-28
附 1-29
. 內 湖 科 學 園 區 大 樓 興 建 地 基 工 程 ( 測 點 二 )<br />
環 境 振 動 監 測 調 查 紀 錄 表<br />
名<br />
營 建 工 程 ( 測 點 二 )<br />
日<br />
91.11.27<br />
稱<br />
期<br />
10:40~10:50<br />
地<br />
內 湖 科 學 園 區 大 樓 興 建 地 基 工 程<br />
址<br />
33. □ 鐵 路 □ 公 路 □ 大 眾 捷 運 系 統 □ 工 業 區 ˇ 營 建 工 程 。<br />
環<br />
34. 交 通 振 動 測 點 □ 高 架 □ 平 面 □ 地 下 出 土 段 □ 其 他<br />
境 35. 測 點 周 圍 是 否 有 其 他 振 源 ,□ 公 路 □ 鐵 路 □ 捷 運 系 統 □ 施 工 作 業 □<br />
其 他 。<br />
描<br />
36. 附 近 是 否 有 振 動 敏 感 點 如 學 校 、 圖 書 館 、 醫 院 等 , 名 稱 , 距<br />
述 離 約 米 。<br />
37. 附 近 ˇ 無 /□ 有 無 影 響 振 動 傳 導 重 要 結 搆 物 。<br />
38. 地 層 結 構 ˇ 砂 質 土 □ 粘 土 □ 礫 石 □ 級 配 □ 其 他 。<br />
39. 地 面 材 質 □ 水 泥 地 □ 磨 石 □ 磁 磚 □ 木 板 □ 其 他 人 行 道 。<br />
40. 儀 器 放 置 地 點 ˇ 地 面 、□ 樓 板 □ 基 樁 □ 其 他 。<br />
附 1-30
. 內 湖 科 學 園 區 大 樓 興 建 地 基 工 程 ( 測 點 三 )<br />
環 境 振 動 監 測 調 查 紀 錄 表<br />
名<br />
營 建 工 程 ( 測 點 三 )<br />
日<br />
91.11.27<br />
稱<br />
期<br />
11:30~11:40<br />
地<br />
內 湖 科 學 園 區 大 樓 興 建 地 基 工 程<br />
址<br />
41. □ 鐵 路 □ 公 路 □ 大 眾 捷 運 系 統 □ 工 業 區 ˇ 營 建 工 程 。<br />
環<br />
42. 交 通 振 動 測 點 □ 高 架 □ 平 面 □ 地 下 出 土 段 □ 其 他<br />
境 43. 測 點 周 圍 是 否 有 其 他 振 源 ,□ 公 路 □ 鐵 路 □ 捷 運 系 統 □ 施 工 作 業 □<br />
其 他 。<br />
描<br />
44. 附 近 是 否 有 振 動 敏 感 點 如 學 校 、 圖 書 館 、 醫 院 等 , 名 稱 , 距<br />
述 離 約 米 。<br />
45. 附 近 ˇ 無 /□ 有 無 影 響 振 動 傳 導 重 要 結 搆 物 。<br />
46. 地 層 結 構 □ 砂 質 土 ˇ 粘 土 □ 礫 石 □ 級 配 □ 其 他 。<br />
47. 地 面 材 質 □ 水 泥 地 □ 磨 石 □ 磁 磚 □ 木 板 □ 其 他 人 行 道 。<br />
48. 儀 器 放 置 地 點 ˇ 地 面 、□ 樓 板 □ 基 樁 □ 其 他 。<br />
附 1-31
附 1-32
H. 住 戶 陳 情 處<br />
a. 住 戶 陳 情 處 ( 測 點 一 )<br />
環 境 振 動 監 測 調 查 紀 錄 表<br />
名<br />
住 戶 陳 情 處 ( 測 點 一 )<br />
日<br />
91.11.20<br />
稱<br />
期<br />
14:45~14:55<br />
地<br />
臺 北 市 羅 斯 福 路 三 段 297 號 六 樓<br />
址<br />
49. □ 鐵 路 □ 公 路 □ 大 眾 捷 運 系 統 □ 工 業 區 □ 營 建 工 程 。<br />
環<br />
50. 交 通 振 動 測 點 □ 高 架 □ 平 面 □ 地 下 出 土 段 □ 其 他<br />
境 51. 測 點 周 圍 是 否 有 其 他 振 源 ,□ 公 路 □ 鐵 路 □ 捷 運 系 統 □ 施 工 作 業 □<br />
其 他 。<br />
描<br />
52. 附 近 是 否 有 振 動 敏 感 點 如 學 校 、 圖 書 館 、 醫 院 等 , 名 稱 , 距<br />
述<br />
離 約 米 。<br />
53. 附 近 ˇ 無 /□ 有 無 影 響 振 動 傳 導 重 要 結 搆 物 。<br />
54. 地 層 結 構 □ 砂 質 土 □ 粘 土 □ 礫 石 □ 級 配 □ 其 他 。<br />
55. 地 面 材 質 ˇ 水 泥 地 □ 磨 石 □ 磁 磚 □ 木 板 □ 其 他 。<br />
56. 儀 器 放 置 地 點 □ 地 面 、ˇ 樓 板 □ 基 樁 □ 其 他 。<br />
附 1-33
附 1-34
. 住 戶 陳 情 處 ( 測 點 二 )<br />
環 境 振 動 監 測 調 查 紀 錄 表<br />
名<br />
住 戶 陳 情 處 ( 測 點 二 )<br />
日<br />
91.11.20<br />
稱<br />
期<br />
15:00~15:10<br />
地<br />
臺 北 市 羅 斯 福 路 三 段 297 號 七 樓 ( 頂 樓 )<br />
址<br />
57. □ 鐵 路 □ 公 路 □ 大 眾 捷 運 系 統 □ 工 業 區 □ 營 建 工 程 。<br />
環<br />
58. 交 通 振 動 測 點 □ 高 架 □ 平 面 □ 地 下 出 土 段 □ 其 他<br />
境 59. 測 點 周 圍 是 否 有 其 他 振 源 ,□ 公 路 □ 鐵 路 □ 捷 運 系 統 □ 施 工 作 業 □<br />
其 他 。<br />
描<br />
60. 附 近 是 否 有 振 動 敏 感 點 如 學 校 、 圖 書 館 、 醫 院 等 , 名 稱 , 距<br />
述<br />
離 約 米 。<br />
61. 附 近 ˇ 無 /□ 有 無 影 響 振 動 傳 導 重 要 結 搆 物 。<br />
62. 地 層 結 構 □ 砂 質 土 □ 粘 土 □ 礫 石 □ 級 配 □ 其 他 。<br />
63. 地 面 材 質 ˇ 水 泥 地 □ 磨 石 □ 磁 磚 □ 木 板 □ 其 他 。<br />
64. 儀 器 放 置 地 點 □ 地 面 、ˇ 樓 板 □ 基 樁 □ 其 他 。<br />
附 1-35
附 1-36
c. 住 戶 陳 情 處 ( 測 點 三 )<br />
環 境 振 動 監 測 調 查 紀 錄 表<br />
名<br />
住 戶 陳 情 處 ( 測 點 三 )<br />
日<br />
91.11.20<br />
稱<br />
期<br />
15:15~15:25<br />
地<br />
臺 北 市 羅 斯 福 路 三 段 297 號 七 樓 ( 頂 樓 )<br />
址<br />
65. □ 鐵 路 □ 公 路 □ 大 眾 捷 運 系 統 □ 工 業 區 □ 營 建 工 程 。<br />
環<br />
66. 交 通 振 動 測 點 □ 高 架 □ 平 面 □ 地 下 出 土 段 □ 其 他<br />
境 67. 測 點 周 圍 是 否 有 其 他 振 源 ,□ 公 路 □ 鐵 路 □ 捷 運 系 統 □ 施 工 作 業 □<br />
其 他 。<br />
描<br />
68. 附 近 是 否 有 振 動 敏 感 點 如 學 校 、 圖 書 館 、 醫 院 等 , 名 稱 , 距<br />
述<br />
離 約 米 。<br />
69. 附 近 ˇ 無 /□ 有 無 影 響 振 動 傳 導 重 要 結 搆 物 。<br />
70. 地 層 結 構 □ 砂 質 土 □ 粘 土 □ 礫 石 □ 級 配 □ 其 他 。<br />
71. 地 面 材 質 ˇ 水 泥 地 □ 磨 石 □ 磁 磚 □ 木 板 □ 其 他 。<br />
72. 儀 器 放 置 地 點 □ 地 面 、ˇ 樓 板 □ 基 樁 □ 其 他 。<br />
附 1-37
附 1-38
d. 住 戶 陳 情 處 ( 測 點 四 )<br />
環 境 振 動 監 測 調 查 紀 錄 表<br />
名<br />
住 戶 陳 情 處 ( 測 點 四 )<br />
日<br />
91.11.20<br />
稱<br />
期<br />
15:35~15:45<br />
地<br />
臺 北 市 羅 斯 福 路 三 段 297 號 七 樓 ( 頂 樓 )<br />
址<br />
73. □ 鐵 路 □ 公 路 □ 大 眾 捷 運 系 統 □ 工 業 區 □ 營 建 工 程 。<br />
環<br />
74. 交 通 振 動 測 點 □ 高 架 □ 平 面 □ 地 下 出 土 段 □ 其 他<br />
境 75. 測 點 周 圍 是 否 有 其 他 振 源 ,□ 公 路 □ 鐵 路 □ 捷 運 系 統 □ 施 工 作 業 □<br />
其 他 。<br />
描<br />
76. 附 近 是 否 有 振 動 敏 感 點 如 學 校 、 圖 書 館 、 醫 院 等 , 名 稱 , 距<br />
述<br />
離 約 米 。<br />
77. 附 近 ˇ 無 /□ 有 無 影 響 振 動 傳 導 重 要 結 搆 物 。<br />
78. 地 層 結 構 □ 砂 質 土 □ 粘 土 □ 礫 石 □ 級 配 □ 其 他 。<br />
79. 地 面 材 質 ˇ 水 泥 地 □ 磨 石 □ 磁 磚 □ 木 板 □ 其 他 。<br />
80. 儀 器 放 置 地 點 □ 地 面 、ˇ 樓 板 □ 基 樁 □ 其 他 。<br />
附 1-39
附 1-40
附 1-41
附 錄 二<br />
國 外 相 關 文 獻 ( 原 文 摘 要 )<br />
附 2-0
附 2-1
附 2-2
附 2-3
附 2-4
附 2-5
附 2-6
附 2-7
附 2-8
附 2-9
附 2-10
附 2-11
附 2-12
附 2-13
附 2-14
附 2-15
附 2-16
附 2-17
附 2-18
附 2-19
附 2-20
附 2-21
附 2-22
附 錄 三<br />
「 高 架 道 路 、 環 境 振 動 量 測 及 防 振 技 術 之 研 究 」 專 案 研 究 計<br />
畫 期 中 報 告 審 查 會 議 會 議 紀 錄 辦 理 情 形 回 覆<br />
附 3-0
「 高 架 道 路 、 環 境 振 動 量 測 及 防 振 技 術 之 研 究 」 專 案 研 究 計 畫<br />
期 中 報 告 審 查 會 議 會 議 紀 錄 辦 理 情 形 回 覆<br />
項 號 審 查 意 見 辦 理 情 形<br />
1 郭 宏 亮 教 授<br />
1-1 請 將 「 加 速 度 振 動 」, 修 正 為 遵 照 辦 理 。<br />
「 振 動 加 速 度 」。<br />
1-2 引 用 日 本 資 料 時 , 要 說 明 ISO 已 標 註 ISO 字 樣 。<br />
時 , 也 需 將 JIS 標 準 改 寫 以 求<br />
統 一 。<br />
1-3 寫 振 動 值 時 需 說 明 CNS 或 本 計 畫 使 用 振 動 位 準 為 VL, 與<br />
ISO 規 格 , 並 註 明 VAL 或 CNS 規 定 之 作 業 場 所 測 定 方 法 不<br />
VL, 其 所 代 表 係 L vmax 、L veq , 同 ,JIS 與 ISO 的 差 別 在 於 a0,<br />
L v5 ,L v10 等 。<br />
一 為 10 -5 , 一 為 10 -6 。<br />
1-4 請 將 圖 3-2 之 垂 直 振 動 的 影 響 已 修 正 , 請 詳 第 3-7 頁 圖 3-2。<br />
改 為 共 振 頻 率 。<br />
1-5 第 3-27 頁 之 中 國 應 修 正 為 中 己 修 正 , 請 詳 第 3-36 頁 3.2.5<br />
華 民 國 。<br />
節 。<br />
1-6 若 CNS 中 有 的 名 詞 , 應 統 一 遵 照 辦 理 。<br />
使 用 。<br />
1-7 要 規 定 振 動 評 估 位 準 時 , 應 參 本 計 畫 條 列 出 各 種 振 動 評 估 指<br />
考 聽 力 是 零 分 貝 也 可 聽 得 標 , 另 於 期 末 報 告 將 調 查 結 果 補<br />
到 , 而 振 動 是 五 十 五 分 貝 才 有 加 Lx 可 作 為 環 保 署 未 來 研 訂 振 動<br />
約 三 分 之 二 的 人 有 感 覺 。 目 前 管 制 標 準 之 參 考 。<br />
日 本 及 大 陸 是 採 用 Lv 10 , 但 我<br />
個 人 之 意 見 是 Lv 5 比 較 可 代<br />
表 。<br />
1-8 振 動 實 測 時 選 放 是 Pick Up 本 計 畫 振 動 量 測 係 依 日 本 工 業<br />
位 置 是 很 重 要 的 , 可 先 參 考 外 標 準 規 定 放 置 拾 振 器 , 未 來 在 研<br />
圖 之 規 定 , 第 二 考 慮 自 己 的 想 擬 量 測 規 範 時 , 會 詳 訂 拾 振 器 放<br />
法 , 要 有 一 定 之 規 則 來 選 擇 , 置 位 置 , 評 估 位 準 已 詳 述 各 種 指<br />
不 能 隨 便 放 置 。 又 評 估 位 準 只 標 的 計 算 方 式 及 表 示 方 法 , 請 詳<br />
寫 VL 是 不 夠 的 , 要 更 正 確 的 第 4-1 頁 。<br />
列 出 才 可 。<br />
1-9 校 對 時 , 除 訂 正 錯 字 外 , 特 別 遵 照 辦 理 。<br />
注 意 名 詞 、 符 號 、 下 標 及 單 位<br />
之 正 確 性 。<br />
附 3-1
2 呂 森 林 教 授 :<br />
2-1 列 舉 目 前 之 成 果 摘 要 , 明 列 項 另 附 國 科 會 及 環 保 署 規 定 之 期<br />
工 作 的 進 度 。<br />
中 摘 要 及 工 作 進 度 對 照 表 。<br />
2-2 請 於 專 有 振 動 相 關 術 語 後 附 遵 照 辦 理 。<br />
加 英 文 。<br />
2-3 請 於 表 5-2 中 各 項 振 動 預 測 模 表 5-2 及 4.6 節 引 述 之 振 動 預 測<br />
式 附 加 文 獻 考 資 料 , 並 增 列 高 式 均 係 依 評 選 會 議 及 合 約 要<br />
鐵 振 動 預 測 模 式 。 求 , 參 照 行 政 院 環 境 保 護 署 90<br />
年 度 研 究 計 畫 之 「 噪 音 振 動 評 估<br />
技 術 研 討 計 畫 ( 二 )」 內 容 。<br />
2-4 請 查 證 第 5-2 頁 第 十 一 式 a 之<br />
表 示 式 。<br />
原 公 式 出 自 於 日 本 公 害 防 止 の<br />
技 術 と 法 規 編 集 委 員 會 所 編 寫<br />
之 「 公 害 防 止 の 技 術 と 法 規 ( 振<br />
動 編 )」 第 49 頁 。<br />
2-5 圖 3.1.1 至 圖 3.1.3 之 座 標 名 稱 已 修 正 , 請 詳 第 3-5 及 3-6 頁 。<br />
請 使 用 中 文 表 示 。<br />
2-6 請 以 國 曆 或 西 元 來 表 示 日 本 已 修 正 , 請 詳 第 3-46 及 3-47 頁 。<br />
振 動 規 制 法 制 訂 的 時 間 。<br />
2-7 請 重 新 修 訂 「 振 動 管 制 法 草 案 已 重 新 修 正 , 請 詳 第 6-3 至 6-9<br />
修 正 條 文 」, 如 第 四 條 、 第 五 頁 。<br />
條 、 第 十 三 條 、 第 十 四 條 、 第<br />
十 五 條 及 第 十 六 條 之 條 文 內<br />
容 尚 有 噪 音 管 制 辦 法 的 內 容 。<br />
2-8 請 說 明 第 5-15 頁 中 ,F0 訂 為 原 文 並 未 解 釋 , 將 再 尋 找 其 他 佐<br />
3 之 資 料 來 源 。<br />
證 資 料 , 擬 於 期 末 報 告 加 註 。<br />
3 林 忠 逸 教 授 :<br />
3-1 請 說 明 環 境 振 動 之 定 義 及 內 請 詳 第 第 2-1、3-8 頁 有 關 環 境<br />
涵 。<br />
振 動 之 解 釋 。<br />
3-2 第 2-1 頁 所 論 述 工 商 業 的 作 業 工 商 業 作 業 環 境 的 振 動 傳 播 至<br />
環 境 中 的 振 動 不 包 含 於 所 謂 周 界 以 外 時 , 對 一 般 住 戶 人 體 及<br />
「 環 境 振 動 」, 似 乎 不 合 理 。 建 築 物 產 生 影 響 時 , 即 為 環 境 振<br />
動 , 此 處 係 為 區 別 作 業 場 所 的 設<br />
施 振 動 及 周 界 外 環 境 振 動 。<br />
3-3 請 說 明 何 謂 低 頻 振 動 。 在 日 本 1〜80Hz 頻 帶 範 圍 的 空 氣<br />
振 動 稱 為 低 頻 振 動 。<br />
3-4 由 圖 2-2 中 , 看 不 出 高 架 道 依 據 招 標 須 知 、 評 選 決 議 及 合 約<br />
路 、 環 境 振 動 量 測 及 防 振 技 術 規 定 , 本 計 畫 係 為 研 擬 高 架 道 路<br />
附 3-2
之 區 分 。<br />
與 一 般 環 境 振 動 量 測 及 防 制 技<br />
術 。<br />
3-5 請 列 入 第 3-8 頁 、 表 3-1 及 圖 己 標 註 , 請 詳 第 3-2 頁 及 參 考 文<br />
3-2 所 依 據 之 文 獻 。 獻 日 文 部 分 第 4 項 。<br />
3-6 請 改 善 說 明 下 列 缺 點 : 第 已 重 新 調 整 本 報 告 第 三 至 五 章<br />
23-27 頁 之 定 義 內 容 不 清 楚 , 內 容 及 文 字 敘 述 , 閾 值 是<br />
第 3-29 頁 之 3.3 節 內 容 與 標 題 (threshold) 之 中 文 文 意 , 環<br />
不 一 致 , 第 3-330 頁 、3-31 頁 保 署 使 用 多 年 , 係 指 人 體 心 理 感<br />
之 「 閾 值 」 是 何 意 , 第 5-1 頁 、 受 到 影 響 的 最 低 臨 界 值 。<br />
第 5-2 頁 中 第 5.1 節 說 明 不<br />
清 , 式 意 義 不 明 , 第 5-2、5-3<br />
節 缺 引 用 之 文 獻 , 第 5-9 頁 庂<br />
下 標 有 誤 , 第 5-13 頁 無 h 之<br />
定 義 , 第 5-4 節 之 標 題 、 標 號<br />
及 內 容 缺 乏 一 貫 的 邏 輯 連 結 。<br />
3-7 所 附 之 振 動 管 制 法 草 案 似 乎 已 重 新 修 正 草 案 條 文 , 請 詳 第<br />
為 噪 音 管 制 之 翻 版 , 此 作 法 是 6-3 至 6-9 頁 。<br />
否 恰 當 , 另 修 正 條 文 內 容 又 有<br />
安 寧 、 音 量 等 專 有 名 詞 , 不 甚<br />
恰 當 。<br />
4 許 榮 均 教 授<br />
4-1 ISO2631-1(1997) 是 美 國 最 新 已 重 新 整 理 ISO2631-1、2、4 最<br />
版 的 振 動 規 定 , 請 詳 讀 規 範 內 新 版 本 , 請 詳 第 3-14 至 3-26 頁 。<br />
容 加 以 修 正 。<br />
4-2 已 無 ISO 2631-3, 而 已 重 新 整 理 ISO2631-1、2、4 最<br />
ISO2631-2 現 進 行 大 改 版 工 新 版 本 , 請 詳 第 3-14 至 3-26 頁 。<br />
作 , 因 此 在 引 用 上 特 別 小 心 。<br />
4-3 與 人 體 相 關 的 振 動 量 測 標 準 本 計 畫 主 要 係 協 助 環 保 署 研 訂<br />
為 三 軸 向 的 振 動 量 測 , 因 此 在 振 動 管 制 法 草 案 , 為 區 別 環 保 署<br />
振 動 監 測 上 , 也 必 須 採 用 三 軸 與 勞 委 會 主 管 權 責 , 依 評 選 會 議<br />
向 的 加 速 規 。<br />
決 議 及 合 約 規 定 , 以 日 本 環 境 振<br />
動 為 主 , 故 量 測 方 法 也 依 照 日 本<br />
JIS 規 定 測 垂 直 方 向 振 動 , 並 符<br />
合 JIS 規 定 之 振 動 計 。<br />
4-4 振 動 傳 遞 最 主 要 的 機 制 為 表 本 計 畫 主 要 係 規 劃 環 保 單 位 未<br />
面 的 RayLeighwave , 惟 文 中 來 有 關 振 動 管 制 政 策 及 法 令 草<br />
並 沒 指 出 。<br />
案 , 對 於 振 動 物 理 現 象 理 論 未 做<br />
太 多 篇 幅 整 理 , 此 一 部 分 擬 於 期<br />
附 3-3
末 報 告 再 加 註 。<br />
4-5 本 計 劃 為 防 振 技 術 之 研 究 , 但 防 振 技 術 及 對 策 擬 於 期 末 報 告<br />
是 文 中 僅 有 三 頁 作 說 明 , 此 部 完 成 。<br />
份 需 加 強 。<br />
4-6 文 中 圖 及 文 字 的 出 處 , 如 為 別 除 了 整 理 標 準 所 附 圖 表 外 , 其 餘<br />
人 的 文 章 , 必 須 查 證 清 楚 , 那 已 標 註 資 料 來 源 及 文 獻 出 處 。<br />
些 是 別 人 的 看 法 , 那 些 是 研 究<br />
單 位 的 看 法 。<br />
4-7 改 版 過 後 的 ISO2631-1 及 改 ISO 2631 有 關 機 械 產 生 振 動 是 否<br />
版 中 的 2631-2, 以 及 最 新 的 要 連 同 周 界 環 境 振 動 納 入 振 動<br />
ISO2631-4(2001), 皆 有 近 三 十 管 制 範 圍 內 , 或 者 我 國 是 否 要 以<br />
個 主 要 工 業 化 國 家 的 委 員 參 國 標 準 機 械 振 動 容 許 值 作 為 振<br />
與 制 定 , 其 適 用 性 非 常 廣 , 因 動 管 制 標 準 , 擬 由 環 保 署 未 來 評<br />
此 ,ISO 的 內 容 與 精 神 , 必 須 估 及 研 擬 振 動 管 制 標 準 時 決<br />
適 當 的 加 入 在 我 國 振 動 法 規 定 , 本 計 畫 僅 蒐 集 整 理 資 料 , 供<br />
的 制 定 上 。<br />
該 署 參 考 。<br />
4-8 關 於 人 體 振 動 與 噪 音 的 感 受 謝 謝 指 正 , 本 計 畫 將 於 期 末 報 告<br />
不 同 , 我 們 周 遭 不 斷 地 有 噪 音 提 出 結 論 與 建 議 時 一 併 加 以 探<br />
出 現 , 因 此 噪 音 之 管 制 是 利 用 討 。<br />
均 能 音 量 。 但 是 振 動 ( 車 子 內<br />
除 外 ) 是 一 般 很 少 的 經 驗 , 因<br />
此 , 民 眾 的 陳 情 , 不 是 均 能<br />
值 , 而 是 只 要 發 生 一 次 , 便 會<br />
陳 情 , 故 法 規 及 規 範 如 用 均 能<br />
振 動 作 管 制 一 定 會 出 問 題 ,<br />
ISO 是 用 Peak 值 來 管 制 , 而<br />
ISO 2631-2 則 是 用 分 頻 的 觀<br />
念 來 管 制 (1-80Hz), 這 些 在 執<br />
行 層 面 上 的 技 術 問 題 , 必 須 很<br />
小 心 , 否 則 無 法 平 息 民 眾 之 抗<br />
爭 。<br />
4-9 關 於 ISO 2631 已 改 版 , 內 容<br />
與 ISO 2631-1 舊 版 不 同 之 處<br />
需 全 部 修 改 。<br />
4-10 圖 表 有 些 有 編 號 , 有 些 沒 編<br />
已 重 新 整 理 ISO2631-1、2、4 最<br />
新 版 本 , 請 詳 第 3-14 至 3-26 頁 。<br />
遵 照 辦 理 。<br />
碼 , 請 全 部 統 一 。 如 有 引 用 ,<br />
必 須 註 明 清 楚 。<br />
4-11 國 內 振 動 陳 情 案 多 集 中 於 重 遵 照 辦 理 , 已 索 取 到 該 公 司 及 台<br />
附 3-4
運 量 系 統 , 請 與 台 北 捷 運 公 司 北 市 政 府 捷 運 局 與 環 保 局 委 託<br />
工 安 室 聯 繫 , 可 獲 得 相 關 資 研 究 成 果 報 告 , 整 理 後 將 列 於 期<br />
料 。<br />
末 報 告 。<br />
附 3-5
附 錄 四<br />
「 高 架 道 路 、 環 境 振 動 量 測 及 防 振 技 術 之 研 究 」 專 案 研 究 計<br />
畫 期 中 報 告 修 正 稿 審 查 意 見 辦 理 情 形 回 覆<br />
附 4-0
「 高 架 道 路 、 環 境 振 動 量 測 及 防 振 技 術 之 研 究 」 專 案 研 究 計 畫<br />
期 中 報 告 修 正 稿 審 查 意 見 辦 理 情 形 回 覆<br />
項 號 審 查 意 見 辦 理 情 形<br />
( 一 ) 高 雄 醫 學 大 學 教 授 宏 亮<br />
1 請 再 校 對 報 告 之 用 詞 、 下 標 及 已 於 期 末 報 告 初 稿 逐 一 修 正 。<br />
單 位 , 以 免 錯 誤<br />
2 為 避 免 發 生 誤 導 , 請 於 報 告 第 遵 照 辦 理 , 請 詳 期 末 報 告 初 稿 第<br />
3-2 頁 之 表 3-2 增 列 下 述 說 3-2 頁 。<br />
明 :「 九 十 分 貝 才 開 始 有 如 表<br />
3-3 之 反 應 。 一 九 七 二 年 日 本<br />
環 境 廳 調 查 結 果 , 公 害 振 動 不<br />
會 有 表 內 之 現 象 」。<br />
3 第 3-8 頁 中 , 因 ISO 規 格 與 JIS 遵 照 辦 理 , 請 詳 期 末 報 告 初 稿 第<br />
規 格 其 XYZ 等 三 軸 方 向 之 規 3-10 頁 圖 3-3。<br />
格 不 相 同 , 最 好 如 第 3-16 之<br />
圖 3-3 一 樣 , 附 在 JIS 規 格 後 。<br />
4 所 引 用 之 圖 、 表 等 都 要 說 明 資 已 標 註 於 圖 、 表 抬 頭 右 上 方 。<br />
料 來 源 。<br />
5 第 6-10 頁 之 表 6-1 中 , 最 好<br />
政 府 單 位 外 加 有 經 驗 之 專 家<br />
學 者 參 與 比 較 好 。<br />
遵 照 辦 理 , 請 詳 期 末 報 告 初 稿 第<br />
6-10 頁 。<br />
( 二 ) 台 灣 科 技 大 學 機 械 工 程 技 術<br />
系 呂 教 授 森 林<br />
1 請 於 期 末 報 告 時 , 回 復 高 鐵 振 遵 照 辦 理 , 請 詳 期 末 報 告 初 稿 第<br />
動 預 測 模 式 。<br />
4-61 頁 。<br />
2 請 於 期 末 報 告 時 , 回 復 振 動 管 遵 照 辦 理 , 請 詳 期 末 報 告 初 稿 第<br />
制 法 草 案 之 修 正 條 文 。 6-3 頁 。<br />
( 三 ) 中 興 大 學 機 械 系 林 教 授 忠 逸<br />
1 報 告 中 引 進 很 多 文 獻 及 資 章 節 已 做 調 整 。<br />
料 , 但 缺 乏 系 統 性 的 整 理 。 計<br />
畫 目 標 雖 有 七 項 , 但 仍 可 抓 住<br />
一 中 心 思 想 來 表 達 各 項 目 標<br />
及 其 成 果 。 希 望 期 末 報 告 的 目<br />
錄 能 反 出 來 ( 章 節 標 題 )。<br />
2 振 動 量 測 是 工 程 行 為 , 振 動 領 ISO 2631 已 就 新 版 重 做 調 整 。<br />
域 也 具 有 很 多 工 程 語 言 , 但 報<br />
附 4-1
告 中 所 用 的 詞 與 一 般 工 程 所<br />
用 的 似 乎 不 一 致 , 如 3-14 頁<br />
至 3-25 頁 中 的 「 傳 導 函 數 」、<br />
「 傳 導 方 程 式 」 等 , 建 請 期 末<br />
報 告 時 , 能 找 工 程 背 景 的 人<br />
員 , 對 工 程 名 詞 、 符 號 的 使<br />
用 , 以 及 計 算 式 子 作 較 嚴 格 的<br />
校 正 。<br />
3 現 場 振 動 量 測 時 , 請 注 意 取 樣 本 計 畫 使 用 日 本 RION VM51, 取<br />
頻 率 的 影 響 。<br />
樣 頻 率 為 每 秒 一 次 。<br />
4 新 修 改 的 振 動 管 制 法 草 案 , 缺 已 補 充 , 請 詳 期 末 報 告 初 稿 第<br />
第 十 二 條 至 第 十 八 條 , 請 於 期 6-7 頁 。<br />
末 報 告 補 齊 。<br />
( 四 ) 海 洋 大 學 系 統 工 程 及 造 船 學<br />
系 許 教 授 榮 均<br />
1 報 告 中 仍 有 許 多 文 字 錯 誤 , 以 翻 譯 文 字 已 儘 量 修 正 , 謝 謝 指<br />
及 與 原 規 範 有 出 入 之 翻 譯 , 請 正 。<br />
於 期 末 報 告 時 , 仔 細 推 敲 所 使<br />
用 的 文 字 是 否 合 乎 原 始 文 件<br />
之 涵 意 。<br />
2 與 人 體 最 相 同 的 ISO2631-2 本 計 畫 由 於 偏 向 於 環 境 振 動 規<br />
的 規 範 , 報 告 中 仍 未 說 明 , 請 劃 評 估 , 有 關 ISO 2631 僅 供 作<br />
將 ISO 之 美 國 、 英 國 、 日 本 及 日 本 環 境 振 動 及 歐 美 振 動 之 比<br />
中 國 、 台 灣 的 規 範 , 影 印 一 份 較 參 考 , 且 國 際 標 準 均 有 版 權 限<br />
寄 給 審 查 委 員 , 以 便 對 照 時 使 制 , 故 本 計 畫 僅 擇 要 翻 譯 , 由 於<br />
用 。<br />
國 際 標 準 價 格 昂 貴 , 本 公 司 僅 購<br />
買 一 份 版 權 , 若 再 加 印 分 送 , 恐<br />
觸 犯 著 作 權 法 , 請 見 諒 。<br />
3 靠 近 振 源 的 地 方 , 通 常 水 平 向 目 前 國 內 使 用 日 本 環 境 振 動 量<br />
與 垂 直 向 的 振 動 大 小 相 當 , 因 測 已 行 之 多 年 , 且 人 體 以 垂 直 方<br />
此 , 高 架 道 路 等 振 源 , 尤 其 在 向 感 受 最 為 明 顯 , 本 計 畫 於 訂 約<br />
戶 外 , 一 定 要 用 三 軸 量 測 。 時 即 提 出 以 日 本 振 動 管 制 對 為<br />
主 , 但 本 計 畫 己 於 量 測 規 範 中 明<br />
訂 以 量 測 垂 直 為 主 , 水 平 為 輔 。<br />
附 4-2
附 錄 五<br />
「 高 架 道 路 、 環 境 振 動 量 測 及 防 振 技 術 之 研 究 」 專 案 研 究 計<br />
畫 期 末 報 告 初 稿 稿 審 查 意 見 辦 理 情 形 回 覆<br />
附 5-0
「 高 架 道 路 、 環 境 振 動 量 測 及 防 振 技 術 之 研 究 」 專 案 研 究 計 畫<br />
期 中 報 告 修 正 稿 審 查 意 見 辦 理 情 形 回 覆<br />
項 號 審 查 意 見 辦 理 情 形<br />
( 一 ) 高 雄 醫 學 大 學 郭 教 授 宏 亮<br />
1 第 6-3 頁 之 振 動 管 制 法 草 案 條 遵 照 辦 理 。<br />
文 說 明 對 照 表 第 二 條 , 請 刪 除<br />
「 低 頻 音 , 及 」 五 字 。 其 理 由<br />
為 :「 振 動 由 傳 播 方 法 可 分 成 全<br />
身 振 動 、 局 部 振 動 及 浸 在 介 質<br />
中 所 受 之 振 動 ( 如 低 頻 空 氣 振<br />
動 )。 振 動 管 制 法 之 目 的 為 保 護<br />
居 住 生 活 之 環 境 , 即 只 管 環 境<br />
振 動 。 環 境 振 動 是 全 身 振 動 中<br />
之 一 小 部 分 。 又 低 頻 空 氣 振 動<br />
之 量 測 方 法 及 儀 器 與 環 境 振 動<br />
不 相 同 , 同 時 對 此 之 研 究 結 果<br />
不 多 , 沒 有 充 分 之 資 料 最 好 不<br />
要 放 在 管 制 法 內 。 最 好 鼓 勵 學<br />
術 單 位 等 多 研 究 低 頻 空 氣 振 動<br />
( 低 頻 噪 音 一 至 一 OOHz) 之<br />
心 理 及 生 理 影 響 、 環 境 調 查 、<br />
易 發 生 場 所 調 查 及 防 止 方 法<br />
等 , 有 了 資 料 後 再 規 定 低 頻 噪<br />
音 ( 低 頻 空 氣 振 動 ) 管 制 法 比<br />
較 好 。」<br />
2 第 4-52 頁 第 六 行 之 評 價 方 法 有 遵 照 辦 理 , 為 利 於 後 續 地 方 主<br />
列 出 兩 種 , 是 否 以 後 訂 管 制 標<br />
準 也 要 有 兩 套 , 為 什 麼 不 統<br />
一 , 實 際 用 起 來 比 較 方 便 。<br />
管 機 關 執 行 , 已 修 正 建 議 比 照<br />
日 本 使 用 Lv10, 但 在 量 測 道 路 、<br />
鐵 路 及 捷 運 系 統 振 動 時 , 為 區<br />
隔 交 通 事 件 振 動 及 背 景 環 境 振<br />
動 時 , 建 議 採 用 事 件 Lveq。<br />
3 第 4-51 頁 所 述 , 振 動 之 測 定 用 遵 照 辦 理 , 已 刪 除 。<br />
FAST 與 SLOW 兩 種 。 目 前 台<br />
灣 使 用 之 振 動 計 大 都 是 日 本<br />
製 , 沒 有 FAST 及 SLOW 之 切<br />
換 開 關 。 如 規 定 有 時 用 FAST,<br />
附 5-1
有 時 用 SLOW, 則 現 有 之 振 動<br />
計 變 成 廢 物 , 可 能 會 引 起 很 多<br />
機 關 、 公 司 之 反 彈 。<br />
4 第 4-49 頁 中 有 下 述 問 題 :<br />
(1) 請 說 明 為 什 麼 採 用 瞬 時 值<br />
之 對 數 平 均 值 , 而 不 採 用<br />
Lvmax、Lvz、Lveq 等 ?<br />
(2) 振 動 之 距 離 衰 減 平 常 就 很<br />
大 , 即 內 車 道 、 外 車 道 其 相<br />
差 相 當 大 , 重 量 、 速 率 之 關<br />
係 也 很 大 , 大 型 車 、 連 結 車<br />
幾 部 比 小 型 車 、 機 車 幾 十 部<br />
或 幾 百 部 都 大 , 故 請 考 慮 為<br />
什 麼 用 車 輛 數 作 依 據 ?<br />
(3) 請 考 慮 為 什 麼 列 車 數 規 定<br />
為 十 六 列 車 ? 上 下 線 、 車<br />
速 、 列 車 長 等 都 會 影 響 。<br />
附 5-2<br />
振 動 量 測 規 範 建 議 答 覆 如 下 :<br />
(1) 日 本 的 振 動 位 準 計 算 方 式<br />
係 以 每 5 秒 振 動 位 準 , 取<br />
100 個 振 動 值 的 對 數 平<br />
均 , 但 只 有 日 本 儀 器 有 直<br />
接 計 算 功 能 , 為 擴 大 振 動<br />
儀 器 使 用 品 牌 , 本 計 畫 建<br />
議 取 1 秒 的 振 動 位 準 , 經<br />
由 對 數 平 均 取 得 10 分 鐘 的<br />
Lveq, 總 計 取 500 個 振 動 值 。<br />
(2) 為 了 避 免 因 車 流 量 過 少 而<br />
影 響 振 動 位 準 值 , 本 計 畫<br />
參 酌 日 本 規 定 的 量 測 規<br />
範 , 建 議 道 路 振 動 量 測 至<br />
少 要 取 200 輛 車 輛 數 , 測<br />
量 結 果 也 會 因 車 道 、 車<br />
重 、 速 率 及 車 型 而 不 同 ,<br />
而 這 些 因 子 是 要 進 一 步 探<br />
討 道 路 振 動 量 超 過 管 制 標<br />
準 及 研 採 防 制 措 施 的 參<br />
考 , 為 確 保 振 動 量 測 結 果<br />
有 夠 多 的 交 通 事 件 故 做 此<br />
建 議 。<br />
(3) 理 由 同 項 所 述 , 係 為 避 免 因<br />
列 車 班 次 過 少 而 影 響 振 動<br />
位 準 值 , 本 計 畫 參 酌 日 本<br />
規 定 的 量 測 規 範 , 建 議 鐵<br />
路 路 振 動 量 測 至 少 要 取 16<br />
班 次 列 車 , 測 量 結 果 也 會<br />
因 上 、 下 行 及 車 速 、 車 廂<br />
數 等 而 不 同 , 這 些 因 子 可<br />
做 為 探 討 道 路 振 動 量 超 過<br />
管 制 標 準 及 研 採 防 制 措 施<br />
的 參 考 , 為 確 保 振 動 量 測<br />
結 果 有 夠 多 的 交 通 事 件 故<br />
做 此 建 議
做 此 建 議 。<br />
(4) 請 說 明 為 什 麼 有 的 測 定 是 (4) 遵 照 辦 理 , 已 改 為 騎 樓 周 界<br />
在 界 線 , 有 的 在 周 界 外 任 何 處 任 何 一 點 。<br />
一 點 。<br />
5 第 3-21 頁 至 第 3-26 頁 所 列 出 公<br />
式 中 之 字 母 代 表 意 義 。<br />
本 報 告 已 重 新 將 ISO 2631 內 容<br />
所 有 專 有 名 詞 及 公 式 符 號 加 以<br />
解 釋 及 整 理 , 請 詳 第 3-3 節 。<br />
6 請 特 別 注 意 單 位 、 下 標 等 之 錯 已 於 修 正 稿 訂 正 。<br />
誤 、 誤 植 及 漏 字 。<br />
( 二 ) 台 灣 科 技 大 學 機 械 工 程 技 術 系<br />
呂 教 授 森 林 :<br />
1 請 更 正 下 述 錯 誤 :<br />
以 下 錯 誤 已 更 正 :<br />
(1) 第 4-62 頁 之 樑 剛 度 的 單 位 (1)<br />
有 誤 。<br />
(2) 自 表 4-45 後 之 圖 表 編 號 有<br />
誤 。<br />
(3) 第 3-18 頁 之 振 動 計 算 式 專<br />
有 名 詞 及 其 計 算 公 式 有 誤 。<br />
2 請 修 正 或 說 明 下 述 定 義 :<br />
(1) 第 3-28 頁 量 測 參 數 定 義 不<br />
明 。<br />
(2) 第 3-15 頁 之 單 位 符 號 定<br />
義 , 如 「 變 化 加 速 度 」 及 「 轉<br />
動 加 速 度 」 建 議 修 為 「 線 加<br />
速 度 」 及 「 角 加 速 度 」。<br />
(3) 第 3-13 頁 用 語 定 義 第 十 一<br />
及 第 十 二 頁 定 義 不 明 。<br />
(4) 第 3-9 頁 時 間 率 振 動 為 準 定<br />
義 不 明 , 請 附 加 英 文 。<br />
(5) 第 2-3 頁 及 第 3-42 頁 有 關<br />
低 頻 空 氣 振 動 之 頻 率 振 動 範<br />
圍 , 請 釐 清 。<br />
(6) 第 3-2 頁 「 表 3-3 之 反 應 」<br />
應 改 為 「 表 之 反 應<br />
附 5-3<br />
(2)<br />
(3)<br />
模 式 內 使 用 之 樑 剛 度 參 數<br />
須 先 換 算 成 ×10 4 , 但 其 單 位<br />
仍 為 每 公 尺 噸 重 。<br />
已 調 整 圖 表 編 號 。<br />
本 報 告 已 重 新 將 ISO 2631<br />
內 容 所 有 專 有 名 詞 及 公 式<br />
符 號 加 以 解 釋 及 整 理 , 請<br />
詳 第 3-3 節 。<br />
謝 謝 指 正 , 以 下 定 義 已 修 正 :<br />
(1) 請 詳 報 告 第 3.3 節 。<br />
(2) 請 詳 報 告 第 3.3 節 。<br />
(3) 請 詳 報 告 第 3.3 節 。<br />
(4)<br />
(5)<br />
(6)<br />
ISO 2631 提 及 之 專 有 名 詞<br />
已 調 整 中 文 譯 意 , 並 附 且<br />
英 文 。<br />
本 計 畫 已 依 評 選 會 議 決 議<br />
低 頻 空 氣 振 動 不 在 研 究 範<br />
圍 內 , 並 做 文 字 及 內 容 調<br />
整 。<br />
遵 照 辦 理 。
應 改 為 「 表 3-2 之 反 應 」。<br />
3 各 專 有 名 詞 請 附 加 英 文 , 譬 如 遵 照 辦 理 。<br />
第 3-32 頁 無 規 振 動 建 議 改 為 隨<br />
機 振 動 或 加 註 英 文 。<br />
4 請 分 析 陳 情 處 分 案 件 之 振 動 結 已 於 報 告 第 5-1 及 5-2 節 補 充 。<br />
果 , 並 探 討 民 眾 陳 情 的 原 因 及<br />
其 合 理 性<br />
( 三 ) 成 功 大 學 建 築 所 江 教 授 哲 銘<br />
1 第 3-18 頁 表 3-21 低 頻 空 氣 振 動 謝 謝 指 正 , 本 計 畫 以 環 境 振 動<br />
調 查 及 量 測 方 法 部 分 , 請 檢 討<br />
本 研 究 主 要 係 振 動 為 主 , 重 點<br />
在 「 固 體 傳 音 (Structure<br />
為 主 , 已 依 評 選 會 議 決 議 低 頻<br />
空 氣 振 動 不 在 研 究 範 圍 內 , 並<br />
做 文 字 及 內 容 調 整 。<br />
Born)」,「 空 氣 傳 音 (Air Born)」<br />
並 非 本 研 究 主 題 ,「 空 氣 」 二 字<br />
建 請 取 消 。 另 請 注 意 : 低 頻 空<br />
氣 振 動 發 生 源 → 取 消 「 空 氣 」<br />
音 壓 位 準 變 化 → 改 為 振 動 加 速<br />
度 、 速 度 或 位 移 。<br />
2 第 4-5 頁 圖 4-1 同 前 述 建 議 , 取 遵 照 辦 理 。<br />
消 「 空 氣 」 二 字 , 並 檢 討 低 頻<br />
振 動 用 語 之 遉 當 性 。<br />
3 第 4-7 頁 之 振 動 單 位 以 Leq 值 已 改 為 Lveq, 謝 謝 指 正 。<br />
表 示 , 是 否 有 誤 ?<br />
4 第 4-11 頁 圖 4-3 至 圖 4-10 之 圖 本 計 畫 主 要 工 作 係 制 訂 振 動 管<br />
名 請 統 一 表 示 法 。 另 上 述 各 圖 制 法 草 案 , 並 對 國 內 各 種 振 動<br />
均 為 「 時 序 列 振 動 能 量 圖 (time 源 調 查 其 振 動 量 , 以 提 出 管 制<br />
wave)」, 是 否 有 「 頻 譜 能 量 圖 對 象 及 管 制 優 先 順 序 , 限 於 研<br />
(F.F.T)」, 較 能 分 析 振 動 源 及 究 經 費 , 未 對 各 種 振 動 源 進 行<br />
振 動 傳 播 之 頻 譜 特 性 , 如 此 ,<br />
本 研 究 之 重 點 「 低 頻 振 動 」 才<br />
能 完 全 呈 現 。<br />
別 頻 譜 研 究 , 有 關 低 頻 音 產 生<br />
的 振 動 感 覺 , 已 在 結 論 與 建 議<br />
於 噪 音 管 制 標 準 訂 定 時 一 併 研<br />
議 。<br />
5 第 5-8 頁 所 述 , 台 灣 振 動 源 及<br />
振 動 量 與 日 本 大 同 小 異 , 請 補<br />
充 比 較 分 析 表 。<br />
附 5-4<br />
經 由 本 次 量 測 結 果 發 現 , 道 路<br />
與 工 業 區 振 動 影 響 並 未 超 過 日<br />
本 振 動 管 制 標 準 , 但 鐵 路 振 動<br />
影 響 則 較 為 嚴 重 , 有 加 以 管 制<br />
之 必 要 , 已 就 本 計 畫 振 動 量 測<br />
結 果 再 補 強 分 析 。
6 第 6-3 頁 條 文 第 二 條 , 低 頻 噪<br />
音 是 否 應 為 振 動 ; 第 四 條 請 納<br />
入 醫 院 、 療 養 院 等 。<br />
遵 照 辦 理 , 已 調 整 草 案 條 文 文<br />
字 。<br />
7 第 5-12 頁 , 建 議 補 充 建 築 構 造 已 補 充 建 築 物 防 振 策 , 請 詳 報<br />
物 之 防 振 對 策 , 如 樑 板 、 跨 度 、 告 第 5-5 節 。<br />
材 質 等 。<br />
8 請 檢 討 測 試 過 程 之 線 路 及 儀 器<br />
置 於 地 面 上 , 是 否 產 生 地 面 背<br />
已 將 影 響 結 果 補 充 於 報 告 第<br />
4-6 節 。<br />
景 振 動 之 影 響 。<br />
( 四 ) 海 洋 大 學 系 統 工 程 及 造 船 學 系<br />
許 教 授 榮 均<br />
1 計 畫 目 標 有 八 大 項 , 漏 了 第 七 已 另 外 補 列 第 七 項 。<br />
項 。<br />
2 ISO2631-2 並 無 review。 ISO 2631 已 重 新 整 理 , 詳 列 於<br />
報 告 第 3.3 節 。<br />
3 期 中 審 查 時 , 建 議 發 給 審 查 委<br />
員 各 國 振 動 規 範 , 並 未 收 到 。<br />
4 內 容 的 文 字 敘 述 錯 誤 地 方 太 多<br />
了 , 建 議 退 稿 重 審 。<br />
5 文 章 章 節 編 排 雜 亂 , 無 較 佳 的<br />
邏 輯 次 序 , 且 文 章 內 容 前 後 也<br />
有 數 處 矛 盾 。<br />
6 文 章 內 容 給 人 的 感 覺 , 不 管 台<br />
灣 的 現 況 是 如 何 , 就 是 要 把 日<br />
本 的 那 套 法 規 完 整 的 用 於 台<br />
灣 。 研 究 過 程 中 的 成 果 , 沒 有<br />
任 何 的 回 饋 (Feedback)?<br />
7 期 中 報 告 時 , 請 研 究 單 位 將 特<br />
定 的 振 動 陳 情 案 列 入 參 考 , 也<br />
沒 看 到 任 何 資 料 。<br />
8 沒 有 法 制 作 業 程 序 及 公 聽 會 資<br />
料 。<br />
( 五 ) 空 保 處 意 見 :<br />
1 請 針 對 本 研 究 計 畫 主 題 所 需 要<br />
的 資 料 才 納 入 報 告 中 , 並 將 引<br />
由 於 本 計 畫 所 購 置 之 各 國 標 準<br />
有 版 權 , 故 於 報 告 附 錄 摘 要 刊<br />
登 。<br />
已 重 新 撰 寫 報 告 書 內 容 。<br />
已 重 新 撰 寫 報 告 書 內 容 。<br />
已 重 新 撰 寫 報 告 書 內 容 。<br />
已 補 充 捷 運 系 統 振 動 陳 情 案 件<br />
資 料 。<br />
已 於 報 告 中 補 充 法 制 作 業 程 序<br />
及 公 聽 會 所 需 之 草 案 修 文 及 訂<br />
定 總 說 明 。<br />
已 重 新 撰 寫 本 報 告 , 請 詳 修 正<br />
稿 。<br />
附 5-5
用 之 文 獻 資 料 擇 重 點 正 確 的 放<br />
入 附 錄 。<br />
2 請 將 合 約 書 所 列 之 工 作 內 容 、<br />
完 成 工 作 成 果 及 工 作 查 核 點 ,<br />
以 表 列 方 式 納 入 期 末 報 告 修 正<br />
稿 中 。<br />
遵 照 辦 理 。<br />
附 5-6
