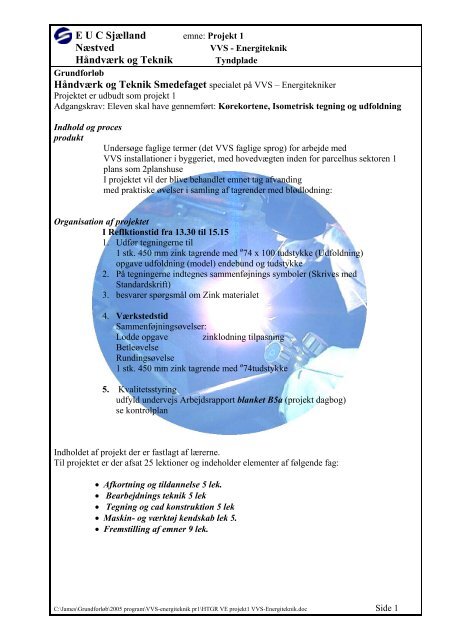

E U C Sjælland emne: Projekt 1<br />
Næstved <strong>VVS</strong> - Energiteknik<br />
Håndværk og Teknik<br />
Grundforløb<br />
Tyndplade<br />
Håndværk og Teknik Smedefaget specialet på <strong>VVS</strong> – <strong>Energitekniker</strong><br />
Projektet er udbudt som projekt 1<br />
Adgangskrav: Eleven skal have gennemført: Kørekortene, Isometrisk tegning og udfoldning<br />
Indhold og proces<br />
produkt<br />
Undersøge faglige termer (det <strong>VVS</strong> faglige sprog) for arbejde med<br />
<strong>VVS</strong> installationer i byggeriet, med hovedvægten inden for parcelhus sektoren 1<br />
plans som 2planshuse<br />
I projektet vil der blive behandlet emnet tag afvanding<br />
med praktiske øvelser i samling af tagrender med blødlodning:<br />
Organisation af projektet<br />
I Reflktionstid fra 13.30 til 15.15<br />
1. Udfør tegningerne til<br />
1 stk. 450 mm zink tagrende med ø 74 x 100 tudstykke (Udfoldning)<br />
opgave udfoldning (model) endebund og tudstykke<br />
2. På tegningerne indtegnes sammenføjnings symboler (Skrives med<br />
Standardskrift)<br />
3. besvarer spørgsmål om Zink materialet<br />
4. Værkstedstid<br />
Sammenføjningsøvelser:<br />
Lodde opgave zinklodning tilpasning<br />
Betleøvelse<br />
Rundingsøvelse<br />
1 stk. 450 mm zink tagrende med ø 74tudstykke<br />
5. Kvalitetsstyring<br />
udfyld undervejs Arbejdsrapport blanket B5a (projekt dagbog)<br />
se kontrolplan<br />
Indholdet af projekt der er fastlagt af lærerne.<br />
Til projektet er der afsat 25 lektioner og indeholder elementer af følgende fag:<br />
• Afkortning og tildannelse 5 lek.<br />
• Bearbejdnings teknik 5 lek<br />
• Tegning og cad konstruktion 5 lek<br />
• Maskin- og værktøj kendskab lek 5.<br />
• Fremstilling af emner 9 lek.<br />
C:\James\Grundforløb\2005 program\<strong>VVS</strong>-energiteknik pr1\HTGR VE projekt1 <strong>VVS</strong>-Energiteknik.doc Side 1
E U C Sjælland emne: Opgavebeskrivelse,<br />
Næstved Procesgranskning og Kontrolplan<br />
<strong>VVS</strong>-Energiteknik blanket B1<br />
OPGAVEBESKRIVELSE, PROCESGRANSKNING OG KONTROLPLAN<br />
Projekt 1 Tyndplade<br />
1. Opgavebeskrivelse<br />
Tyndpladeøvelser og<br />
1 stk. 450 mm zink tagrende med ø 74 x 100 tudstykke<br />
2. Procesgranskning<br />
Udfør tegningerne til<br />
a) Opgave udfoldning (model) endebund og tudstykke<br />
På tegningerne indtegnes sammenføjnings symboler (Skrives med Standardskrift)<br />
b) besvar spørgsmål om Zink materialet<br />
Sammenføjningsøvelser:<br />
c) Lodde opgave<br />
zinklodning tilpasning<br />
d) Betleøvelse (krus)<br />
e) Rundingsøvelse (krus)<br />
Proces opgave<br />
d) 1 stk. 450 mm zink tagrende med ø 74 x 100 tudstykke<br />
e) Skabeloner<br />
f) Udfyldning af Arbejdsrapport og materialeliste<br />
g) Proces oversigt, med operationsbeskrivelser<br />
3. Kontrolplan<br />
<strong>VVS</strong> produkter<br />
Dato:__________/______ Sign.: __________<br />
C:\James\Grundforløb\2005 program\<strong>VVS</strong>-energiteknik pr1\HTGR VE projekt1 procesgranskning.doc Side 1
E U C Sjælland emne: Zinkplade<br />
Næstved<br />
<strong>VVS</strong> Energiteknik<br />
Materiale kendskab<br />
1. Hvad er zinkets kemiske tegn,<br />
massefylde og smeltepunkt?<br />
2. Hvad er bly kemiske tegn,<br />
massefylde og smeltepunkt?<br />
3. Hvad er tin kemiske tegn, massefylde<br />
og smeltepunkt<br />
4. Hvilken indflydelse har følgende<br />
temperaturer på zinkplader: -10º, 15º,<br />
150º og 250º?<br />
5. Er zinkdampe giftige at indånde?<br />
6. Angribes zink af alle syrer og alle<br />
alkalier (soda, lud m. m.)?<br />
7. Hvis f. eks. zink og aluminium er i<br />
forbindelse med hinanden og udsat<br />
for atmosfærens påvirkninger, hvad<br />
vil der da ske?<br />
8. Hvorfor danner et metalovertræk af<br />
zink en god beskyttelse af stålplader,<br />
stålrør m. m.?<br />
9. Hvad kaldes et metalovertræk af zink<br />
på stål, og hvordan kan det udføres?<br />
10. Hvad skal man passe på ved<br />
opmærkning og bukning af<br />
zinkplader?<br />
11. Hvilke bly-tinlegeringer anvendes<br />
normalt ved lodning af zinkplader, og<br />
hvilke årsager kan bevirke, at en<br />
lodning bliver grynet?<br />
12. Hvorfor skal der anvendes et<br />
flusmiddel ved lodning af<br />
metalplader, og hvilket flusmiddel<br />
anvendes der til zinkplader?<br />
13. Hvordan rengøres gammelt zink før<br />
en eventuel lodning?<br />
14. Kan zinkplader svejses?<br />
C:\James\Grundforløb\2005 program\<strong>VVS</strong>-energiteknik pr1\HTGR VE projekt1 zink materialet.doc
E U C Sjælland emne: Zinkplade<br />
Næstved<br />
<strong>VVS</strong> Energiteknik<br />
Udfoldning<br />
Tagrende med tudstykke<br />
Opgaven:<br />
1 stk. 11” tagrende 2 x 450 mm<br />
med endebunde og Ø 74 mm x 100 tudstykke<br />
Lidt om tag afvandings navne<br />
Tagrende<br />
Gering<br />
Tudstykke<br />
Bøjning<br />
Nedløbsrør<br />
Dobbelt vulstring<br />
Hængselsstift<br />
Nedførsel<br />
Brøndkrave<br />
I Reflektionstid fra 13.30 til 15.15<br />
1. Tegn endebund udfoldet på en zinkplade (skal bruges som model)<br />
C:\James\Grundforløb\2005 program\<strong>VVS</strong>-energiteknik pr1\HTGR VE projekt1 zink tagrende.doc Side 1
EUC Sjælland<br />
Afdeling f. Håndværk og Teknik<br />
Køge, Næstved<br />
Udfoldning af Rør gren<br />
1. T-røret består af et rør og en studs.<br />
Røret er vist vandret, og studsen lodret.<br />
Her vises instruktionen til<br />
udfoldning af studsen.<br />
2. Tegn røret set fra enden.<br />
Delecirklen laves med 12 delinger<br />
og frembringerne indtegnes.<br />
Der hvor man ønsker samlingen,<br />
kalder man frembringeren for nr. 1<br />
Skæringspunkterne<br />
mellem frembringere<br />
og vandret rør føres fra venstre billed<br />
over til den tilsvarende frembringer<br />
i højre billed.<br />
3. Tegn en firkant med længden d *π<br />
som den ene side, og den længste<br />
frembringer som den anden.<br />
Del længden i 12 dele<br />
og indtegn frembringerne.<br />
HT - Grundforløb september 2005<br />
Emne: Tegningsforståelse<br />
4. Til sidst forbindes punkterne med en kurve,<br />
og udfoldningen er færdig<br />
Rev 05.09.21<br />
HT - Grundforløb Afdelingen f. Håndværk og Teknik, EUC, Sjælland<br />
C:\James\Grundforløb\2005 program\HTGRtegprogram\HTGR tegne program udfoldning af rør-gren.doc<br />
π
E U C Sjælland emne: Zinkplade<br />
Næstved<br />
<strong>VVS</strong> Energiteknik<br />
Måle- og klippeøvelseelse<br />
1. en zinkplade nr 12, 250 x250 deles i 10 stk.<br />
2. Opmærkning ridsespids, målestok, stregmål<br />
3. Klipning- ligesaks<br />
4. Retning træhammer<br />
5. Afgratning fil<br />
Loddeøvelse<br />
de 10 zinkstykker loddes sammen med 5 mm overlæg (na't)<br />
1. Opmærkning -stregmål<br />
2. lodning -loddebolt, loddetin 50/50,<br />
-salmiak og flusmiddel<br />
3. rensning våd klud<br />
1. Udstyr 2. Fortinning af<br />
3. Påføring af<br />
loddekolben<br />
flusmiddel<br />
4. Hæftning 5. lodning 6. hold planen nede til<br />
loddet er størknet<br />
7. afrensning af flus med<br />
våd klud<br />
PS! Lodning foregår kun på træ underlag<br />
8. Færdig<br />
C:\James\Grundforløb\2005 program\<strong>VVS</strong>-energiteknik pr1\HTGR VE projekt1 zink lodning.doc
E U C Sjælland emne: Zinkplade<br />
Næstved<br />
<strong>VVS</strong> Energiteknik<br />
Bertle øvelse<br />
Zinkplade nr. 12 tilskærers til en rondel og bertles med en 5 mm kant.<br />
øvelsen afsluttes med en færdig bund på 85 mm.<br />
1. Opmærkning -passer<br />
2. Klipning -ligesaks<br />
3. Bertlning -bertlejern og træhammer<br />
Krus<br />
Zinkplade nr. 12<br />
Diameteren på kruset skal tilpasses den færdige bund højden = 85 mm<br />
5 mm overlæg<br />
Udfoldning:<br />
Omslag 7 mm”Nat”<br />
omkreds<br />
Udsvikning<br />
”Nat” tillæg<br />
C:\James\Grundforløb\2005 program\<strong>VVS</strong>-energiteknik pr1\HTGR VE projekt1 zink bertling kop.doc<br />
Omslagsjern
E U C Sjælland emne: Zinkplade<br />
Næstved<br />
<strong>VVS</strong> Energiteknik<br />
2. Udregn klippelængden på en 10” tagrende<br />
(målene ses ved endebundene)<br />
3. lav udfoldningen af en Ø 74mm x 100 tudstykke<br />
Praktik<br />
1. Opmærk og udklip 2 endebunde (se illustrationer)<br />
Bertel kanterne og lav ombuk på omslagsjernet<br />
husk de skal være højre- og venstre-, vendt (spejlvendte)<br />
2. Saml de to tagrende stykker med 25 mm overlæg (se illustrationer)<br />
3. Saml de to endebunde (se illustrationer)<br />
4. Opmærk tudstykke<br />
udklip - runde – lodde<br />
Svejfe kanten så den passer til tagrenden<br />
5. Opmærk 150 mm ende af tagrende til studs<br />
klip hullet 5 mm mindre<br />
6. Lod tud på rende<br />
7. Svejf kanten af hullet ned i tudstykke<br />
C:\James\Grundforløb\2005 program\<strong>VVS</strong>-energiteknik pr1\HTGR VE projekt1 zink tagrende.doc Side 2
2 og 3)<br />
E U C Sjælland emne: Zinkplade<br />
Næstved<br />
<strong>VVS</strong> Energiteknik<br />
C:\James\Grundforløb\2005 program\<strong>VVS</strong>-energiteknik pr1\HTGR VE projekt1 zink tagrende.doc Side 3
E U C Sjælland emne: Zinkplade<br />
Næstved<br />
<strong>VVS</strong> Energiteknik<br />
4, 5, 6, 7)<br />
Fremstilling af Tudstykke<br />
Opmærk efter udfoldningen<br />
Rund tudstykket og lod med 5 mm ”nat”<br />
C:\James\Grundforløb\2005 program\<strong>VVS</strong>-energiteknik pr1\HTGR VE projekt1 zink tagrende.doc Side 4
6V05 Arbejdsrapport<br />
<strong>VVS</strong> produkter<br />
Produktionsarbejder til gas-, vand-, varme og sanitetsinstallationer<br />
Kunde:EUC sjælland Afd. For <strong>VVS</strong>-Energiteknik<br />
Adresse: Jagtvej 2 4700 Næstved Dato:<br />
Kontaktperson: James Hansen Tlf.: Normaltimer:<br />
Opgavebeskrivelse: Tyndplade opgave Projekt 1 Dato:<br />
Procesgranskning: Projekt 1 Tyndplade Normaltimer:<br />
Oplysninger til kunden / tekniske observationer:<br />
Se beskrivelser sammen med opgaverne<br />
Opgave type: Tag - afvanding<br />
E U C Sjælland<br />
Næstved<br />
<strong>VVS</strong>-energiteknik<br />
Rapport nr.:<br />
Montør:<br />
Kontrol Projekt 1 Tyndplade Bemærkninger<br />
Forundersøgelse<br />
Modtage<br />
kontrol<br />
Udførelses<br />
kontrol<br />
Slutkontrol<br />
Dokumentation<br />
Tegninger/skitser til<br />
modeller<br />
Proces og operationsbeskrivelse<br />
materialer<br />
specialværktøj<br />
• opmærkning<br />
• udskæring<br />
• bearbejdning<br />
• rethed<br />
• samling<br />
• finish<br />
• mål<br />
• vandtæt<br />
samlinger<br />
finish<br />
Rapport<br />
Procesoversigt<br />
Operationsbeskrivelse<br />
Udfoldninger/modeller<br />
materialeliste<br />
Afslutning af sag<br />
Tegninger Drifts- og vedligeholdelsesinstruktioner<br />
Færdigmelding l Rapport(dokumentation)<br />
Dato Underskrift – Montør<br />
Dok.: 6V05 Rev.: 00 Vvs-Branchens Kvalitetskontrol ApS (HTGR VE projekt1 arbejdsrapport.doc)<br />
C:\James\Grundforløb\2005 program\<strong>VVS</strong>-energiteknik pr1\HTGR VE projekt1 arbejdsrapport.doc<br />
Andet
E U C Sjælland emne: Kontrolplan for Produktionsarbejder til <strong>VVS</strong>-installationer<br />
Næstved Projekt 1 tyndplade<br />
<strong>VVS</strong>-Energiteknik Blanket B11c<br />
Aktivitet Hvad kontrolleres Hvor Omfang Krav Dokumentation Metode<br />
Forundersøgelse altid<br />
Tegninger/skitser Udfoldninger På tudstykke Udklippes målefasthed Rapport B5c måleværktøj<br />
operationsbeskrivelse Til tagrende Samling af tagrende 100% Tegnet med blyant<br />
Modtagekontrol <strong>VVS</strong> Produkter<br />
• Materialer<br />
•<br />
•<br />
• Speciel værktøj<br />
Materiale (legering)<br />
Godstykkelse<br />
Overens med<br />
beskrivelse<br />
Udførelseskontrol <strong>VVS</strong> Produkter<br />
Ved modtagelsen (lager) altid<br />
C:\James\Grundforløb\2005 program\<strong>VVS</strong>-energiteknik pr1\HTGR VE projekt1 Kontrolplan.doc<br />
Proces granskning<br />
arbejdsbeskrivelser<br />
Materialeliste<br />
Rapport B5c<br />
Visuelt<br />
måleværktøj<br />
• opmærkning mål På tudstykke alt - 1mm på diameter ellers Rapport B5c målebånd<br />
• udskæring snitflader og tagrende DS 326<br />
• bearbejdning bukning<br />
•<br />
•<br />
rethed Mål/ parallelt Målebånd<br />
• samling lodning alle Renset for flus<br />
•<br />
•<br />
finish afgratning Berøringssider/overflader alle Må ikke rive Rapport B5c fil<br />
Slutkontrol <strong>VVS</strong> Produkter<br />
• mål Vinkler/krydsmål Bredden/højden alt Se DS13920 Rapport B5c visuelt<br />
• Mål Parallelitet - diameter højden<br />
• samlinger lodninger Synlige samlinger alle Jævn overflade<br />
Rapport B5c Med overside af<br />
gennemlodning<br />
hånd<br />
• finish Ren - tør alt alt Uden flusrester fingeaftryk<br />
ingen buler m.m.<br />
Rapport B5c visuelt l<br />
• afleverings rapport Alle papirer samlet Efter endt opgave alt Tegninger udfoldninger mm Navn dato på alt<br />
Husk at skrive timer på Arbejdsrapport for alle opgaver øvelsem m.m.
Change language
