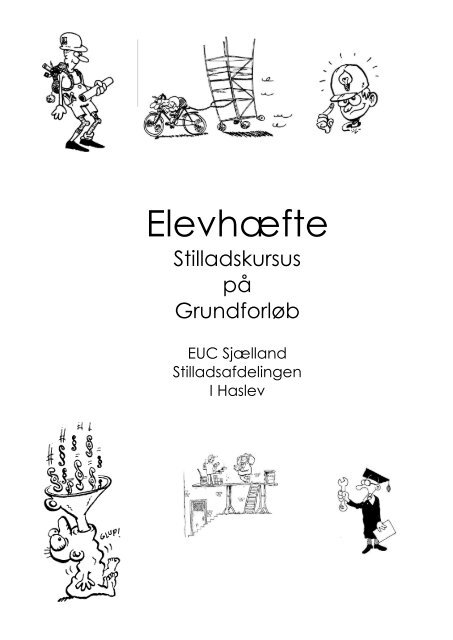

Elevhæfte<br />
Stilladskursus<br />
på<br />
Grundforløb<br />
EUC Sjælland<br />
Stilladsafdelingen<br />
I Haslev
Indhold<br />
<strong>Stilladsets</strong> <strong>historie</strong> 1-2<br />
Uddannelseskrav ved stilladsarbejde 3-5<br />
”Stilladsbekendtgørelsen” 6-15<br />
Stilladstyper og<br />
Belastningsklasser 16-24<br />
Stilladstyper 16<br />
Valg og planlægning 17<br />
Belastningsklasser 18<br />
Eksempler på brug 18-19<br />
Rullestilladser 20-22<br />
God praksis 21-22<br />
DS/HD 1004 22-24<br />
Krav til opstillingsvejledning 23<br />
Brugsanvisninger for rullestilladser 24<br />
Bukkestilladser 25-26<br />
Krav til opstillingsvejledning 25<br />
Bukkestilladsets elementer 26<br />
Sikkerhed og sundhed 27-29<br />
Et spørgsmål om holdninger 27<br />
Personlige værnemidler 28<br />
Løft og løfteteknik 29<br />
Ansvarets fordeling 30<br />
0
<strong>Stilladsets</strong> <strong>historie</strong>.<br />
Mennesket har haft behov for og har bygget stilladser lige så<br />
længe, som man har lavet bygningsværker der var højere end man<br />
umiddelbart kunne nå.<br />
Stilladset har altid været et hjælpemiddel til at kunne lave det<br />
egentlige arbejde – Babelstårnet, Peterskirken i Rom eller<br />
kalkmaterierne i de danske middelalderkirker. Sådan har det været<br />
i hele verden og sådan er det stadigvæk i dag.<br />
Op gennem 1900-tallet skete der en stadig udvikling af de<br />
stilladstyper, som man brugte til forskelligt arbejde.<br />
De større stilladser kunne opdeles i to hovedgrupper:<br />
a) Træstilladser - bomstilladser<br />
eller træstigestilladser -<br />
hvor alle delene var af træ.<br />
Her er vist den principielle<br />
Opbygning af et bomstillads<br />
Bomstillads på Helsingør banegård Træstigestillads på Holmens kirke i<br />
1889 – 1891. København. Stilladset er lavet som<br />
Bemærk de udvendige, meget lange hængestillads på gavlsiden ud mod<br />
stiger, som brugtes som Holmens kanal.<br />
adgangsveje.<br />
1
) Rør- og koblingsstilladser, hvor<br />
der blev brugt stålrør som bærende<br />
dele lodret og vandret – sat sammen<br />
med koblinger – og hvor arbejds-<br />
dækkene bestod af stilladsplanker.<br />
Man kan stadig se denne type stillads<br />
i Danmark, men det er ret sjældent.<br />
I England vil man derimod se, at langt<br />
Hovedparten af deres stilladser stadig<br />
laves i rør og koblinger, og i Sverige<br />
skønnes det, at op mod en tredjedel af<br />
stilladserne stadig laves i rør og<br />
koblinger.<br />
Rør- og koblingsstilladsernes fordel<br />
er, at de er meget fleksible, og de<br />
bruges meget til at lave hænge-<br />
stilladser og på steder, hvor der er<br />
brug for stor fleksibilitet.<br />
I forbindelse med udbygningen af<br />
kraftværket på Avedøre holme er<br />
der faktisk lavet en del rør- og<br />
koblingsstilladser, og de blev lavet<br />
af engelske stilladsarbejdere, som<br />
virkelig var eksperter til denne form<br />
for stilladsarbejde.<br />
Arbejdet med disse typer stilladser<br />
var senest beskrevet i et bygnings- Rør- og koblingsstillads<br />
regulativ tilbage i 1965. i Kina<br />
Gennem de sidste 40 år er der sket en stor udvikling indenfor<br />
stilladsområdet i Danmark såvel som i mange andre lande.<br />
I dag arbejdes der her i landet næsten udelukkende med<br />
stilladstyper, som er modulopbyggede, hvilket vil sige, at alle<br />
stilladsdelene bliver fremstillet i bestemte mål og dimensioner.<br />
Det gør arbejdet med dem betydeligt lettere – det bliver en slags<br />
store byggeklodser.<br />
De stilladstyper, der typisk anvendes i dag er følgende:<br />
Rullestilladser (i aluminium) i mange forskellige fabrikater<br />
Rørbukkestilladser (i stål) i ret få næsten ens fabrikater<br />
Rammestilladser (primært i stål) i en hel del fabrikater<br />
I dette hæfte beskæftiger vi os primært med rulle- og<br />
bukkestilladser, men kommer også lidt ind på anvendelsesområder<br />
og opbygningsprincipper for ramme- og enkeltsøjestilladser.<br />
2
Uddannelseskrav ved stilladsarbejde.<br />
Arbejdsmiljøloven er den danske lov, der helt overordnet<br />
bestemmer, hvordan arbejdet på de danske arbejdspladser skal<br />
foregå.<br />
§ 1 beskriver lovens formål, og her står der blandt andet, at det<br />
skal tilstræbes at skabe et sikkert og sundt arbejdsmiljø.<br />
Et stillads er et fremragende teknisk hjælpemiddel til at skabe de<br />
rette betingelser for arbejde, der foregår i højden. Og det gælder<br />
uanset om højden er to, ti eller tredive meter.<br />
Stilladser kan bygges og indrettes til alle mulige former for<br />
håndværksmæssigt arbejde – det er udelukkende et spørgsmål om<br />
planlægning.<br />
Men selve arbejdet med at bygge stilladset skal jo også foregå<br />
sikkert og på en sådan måde, at man ikke ødelægger sig selv ved<br />
det.<br />
Ingen vil være uenige i dette, men desværre ser virkeligheden ofte<br />
en del anderledes ud. Der sker ulykker, sommetider også alvorlige<br />
ulykker.<br />
Som det kan ses af nedenstående statistik fra arbejdstilsynet, så<br />
sker der generelt mange ulykker indenfor bygge- og<br />
anlægsområdet – set i forhold til det øvrige arbejdsmarked.<br />
Antal anmeldte arbejdsulykker i perioden 1993-1995<br />
Erhverv Anmeldte<br />
Arbejdsulykker<br />
1993-1995<br />
Samtlige<br />
erhverv<br />
Bygge &<br />
anlæg<br />
Stilladsforretninger<br />
142.844<br />
11.361<br />
207<br />
Antal<br />
beskæftigede<br />
Januar 1994<br />
2.583-866<br />
139.600<br />
1000<br />
Gennemsnitligt<br />
Årligt antal anmel-<br />
delser pr. 1000<br />
Beskæftigede<br />
18,4<br />
27,1<br />
69,0<br />
Som det også kan ses af statistikken, så sker der forholdsvis langt<br />
flere ulykker blandt de folk, der arbejder med at opsætte, ændre<br />
eller nedtage stilladser.<br />
For de professionelle stilladsarbejdere, altså de som er ansat i<br />
stilladsfirmaer og kun beskæftiger sig med stilladsarbejde, er der<br />
også et andet problem – nemlig en stor fysisk nedslidning.<br />
3
Stilladsarbejdernes landsklub har op gennem 1980’erne og<br />
1990’erne lavet en række undersøgelser af deres arbejdsmiljø, og<br />
alle disse undersøgelser har peget i samme retning:<br />
Mange små og nogle større arbejdsulykker, mange nedslidende<br />
skader og en gennemsnitlig ”levealder” i stilladsbranchen på kun<br />
omkring syv til otte år.<br />
I betragtning af, at et arbejdsliv i Danmark normalt regnes til ca.<br />
40 år, så er de syv til otte år indenfor stilladsbranchen selvfølgelig<br />
helt uacceptabelt.<br />
Mange uheld og ulykker skyldes manglende viden, dårlig eller slet<br />
ingen instruktion, uforsigtighed, overmod eller dovenskab.<br />
Alle har sikkert hørt forklaringer eller dårlige undskyldninger, der<br />
starter med : ”Ja, men – jeg skulle bare lige……….”<br />
Uddannelse, det vil sige større viden og større ansvarsbevidsthed<br />
om det, som man arbejder med, vil på alle måder øge sikkerheden<br />
og formindske nedslidningen.<br />
Da der i 1995 kom ny bekendtgørelse fra arbejdstilsynet om<br />
anvendelse af tekniske hjælpemidler, indeholdt den også et afsnit<br />
om stillladser.<br />
Omkring uddannelse står der følgende i bilag 1, afsnit 6.24:<br />
Fra den 1. september 1997 må der ved opstilling, ændring af<br />
opstilling og nedtagning af stilladser højere end 3 meter kun<br />
beskæftiges personer, der har gennemgået en særlig uddannelse,<br />
der gør dem kvalificeret til at opstille den pågældende stilladstype.<br />
Uddannelsen udarbejdes af arbejdsmarkedets parter og godkendes<br />
af Direktoratet for arbejdstilsynet.<br />
Ansatte som i forbindelse med deres faglige uddannelse eller på<br />
anden måde har opnået et tilsvarende, anerkendt fagligt niveau, er<br />
undtaget fra uddannelseskravet.”<br />
(Bekendtgørelse nr. 670 af 7. august 1995:bekendtgørelse om ændring af<br />
bekendtgørelse om anvendelse af tekniske hjælpemidler).<br />
I en del håndværksfag indenfor bygge- og anlægsområdet bruges<br />
stilladser tit og ofte. Derfor er der også indenfor disse fag et ønske<br />
om selv at kunne opsætte og nedtage de mest almindelige<br />
stilladstyper.<br />
Det har betydet to ting:<br />
For det første er der mange håndværkere og<br />
arbejdsmænd, der bliver sendt på<br />
efteruddannelseskurser.<br />
4
for det andet er stilladsundervisning nu en obligatorisk<br />
del på en række grundforløb indenfor bygge- og<br />
anlægslinjen på de tekniske skoler. Undervisningen på<br />
grundforløbene skal dels give en generel viden om<br />
arbejde på stilladser og dels give den enkelte elev<br />
kompetence til at arbejde med rulle- og bukkestilladser.<br />
Helt præcist står der følgende om stilladsundervisningen på<br />
grundforløbet, som er på begynderniveu og varer en halv uge.<br />
Mål og indhold:<br />
Eleven har kendskab til anvendelse af og arbejde med stilladser ud<br />
fra relevante anvisninger og opstillingsvejledninger, herunder<br />
kendskab til typer af rulle- og bukkestilladser, funktionsprincipper,<br />
anvendelsesområder og terminologi.<br />
eleven kan selvstændigt og i samarbejde med andre opstille, ændre<br />
og nedtage rulle- og bukkestilladser i henhold til gældende love og<br />
regler, og har kendskab til arbejdet med at opstille, ændre og<br />
nedtage systemstilladser.<br />
eleven har indsigt i planlægning og udførelse af arbejde på<br />
stilladser i overensstemmelse med gældende krav til konstruktion,<br />
bæreevne og sikkerhed.<br />
(Bekendtgørelse nr. 1228 af 18. december 2000:.bekendtgørelse om grundforløb i<br />
erhvervsuddannelserne, bygge- og anlægsindgangen. Uddannelsesfamilie 1: anlæg,<br />
byggeri og installation, fælles områdefag.)<br />
De elever, der vælger at uddanne sig til murere eller<br />
bygningsstruktører, vil få mere stilladsundervisning på deres<br />
hovedforløb. De skal nemlig også erhverve sig kompetence til at<br />
stille systemstilladser op til eget arbejde. Systemstilladser er f.eks.<br />
rammestilladser og murerstilladser (enkeltsøjlestillads).<br />
5
Bekendtgørelse om anvendelsen af tekniske<br />
hjælpemidler.<br />
Bekendtgørelse om ændring af bekendtgørelse om anvendelsen af<br />
tekniske hjælpemidler. (Brug af stilladser,stiger og rapelling.)<br />
Arbejdstilsynets bekendtgørelse nr. 727 af 29. juni 2004<br />
§ 1 I bekendtgørelse nr. 1109 af 15. december 1992 om anvendelsen af<br />
tekniske hjælpemidler som ændret ved bekendtgørelse nr. 670 af 7. august<br />
1995 og bekendtgørelse nr. 832 af 27. november 1998, foretages følgende<br />
ændringer:<br />
1. § 21, indsættes efter ”arbejdet”: ”, som ændret ved Rådets direktiv nr.<br />
01/45/EF.”<br />
2. Bilag 1, afsnit 6, affattes som bilag 1 i denne bekendtgørelse.<br />
§ 2 Bekendtgørelsen træder i kraft den 15. juli 2004.<br />
§ 3 Følgende ansatte er undtaget for uddannelseskravene i bilag 1, pkt. 6.24,<br />
indtil d. 15. juli 2006, hvis den ansatte modtager en særlig fyldestgørende<br />
instruktion af arbejdsgiveren, jf. bilag 1, pkt. 6.26:<br />
1. Ansatte, der fra arbejdstilsynet har modtaget skriftlig fritagelse fra<br />
uddannelseskravet i den tidligere gældende bekendtgørelse nr. 670 af<br />
7. august 1995 om ændring af bekendtgørelse om anvendelse af<br />
tekniske hjælpemidler.<br />
2. Ansatte, der overfor arbejdsgiveren har afgivet en tro- og love<br />
erklæring inden d. 15. juli 2004 om på anden måde at have opnået<br />
et tilsvarende anerkendt fagligt niveau.<br />
Stk. 2. I perioden frem til 15. juli 2006 skal der på stilladser, der er højere<br />
end 5 meter eller længere end 10 meter og som benyttes af flere end 10<br />
personer samtidig, være separate opgangsfelter. Fra den 15. juli 2006 skal der<br />
på stilladser, der er højere end 5 meter og længere end 10 meter, og som skal<br />
benyttes af flere end 2 personer samtidigt, være separate opgangsfelter, jf.<br />
bilag 1, pkt. 6.33.<br />
Arbejdstilsynet, den 29. juni 2004<br />
Jens jensen/Charlotte Skjoldager<br />
Separat =<br />
særskilt; adskilt<br />
6
Bilag 1<br />
6. Tekniske hjælpemidler der stilles til rådighed for midlertidigt<br />
arbejde i højden.<br />
Generelle bestemmelser<br />
6.1 Ved midlertidigt arbejde i højden skal der altid vælges det<br />
tekniske hjælpemiddel, som er bedst egnet, og som sikrer<br />
ergonomisk hensigtsmæssige forhold.<br />
6.2 Det tekniske hjælpemiddel skal være dimensioneret under<br />
hensyn til arbejdets karakter, således at det kan modstå<br />
forudsigelige påvirkninger, og således at de ansatte kan arbejde og<br />
færdes i sikkerhed.<br />
6.3 Tekniske hjælpemidler der anvendes til midlertidigt arbejde,<br />
ophold eller færdsel i højden, skal være egnet og tilpasset hertil, så<br />
anvendelsen er sikkerheds- og sundhedsmæssigt fuldt forsvarligt.<br />
Dette skal ske under hensyn til de forhold, hvorunder det skal<br />
anvendes, samt de risici, der måtte opstå ved anvendelsen af det<br />
pågældende hjælpemiddel.<br />
6.4 Det tekniske hjælpemiddel skal altid være anbragt på et plant<br />
og bæredygtigt underlag.<br />
6.5 Foranstaltninger til kollektiv beskyttelse skal gå forud for<br />
foranstaltninger til individuel beskyttelse.<br />
6.6 Under hensyn til den type tekniske hjælpemiddel der vælges,<br />
fastlægges det, hvilke forholdsregler, der bedst kan minimere de<br />
risici, arbejdstagerne udsættes for, når de bruger denne type udstyr.<br />
Om nødvendigt må arbejdsgiveren kun lade arbejdet udføre,<br />
såfremt der installeres sikkerhedsforanstaltninger. Disse<br />
sikkerhedsforanstaltninger skal være indrettet på en sådan måde og<br />
have den fornødne styrke til, at de kan hindre eller standse fald fra<br />
højder og så vidt muligt forebygge, at de ansatte kommer til skade.<br />
6.7 Sikkerhedsforanstaltninger må kun være gennembrudt på<br />
steder med adgang til og fra trapper<br />
eller stiger.<br />
7
6.8 Når det i forbindelse med udførelsen af en særlig<br />
arbejdsopgave er nødvendigt midlertidigt at fjerne en kollektiv<br />
sikkerhedsforanstaltning, træffes der til erstatning herfor andre<br />
effektive sikkerhedsforanstaltninger.<br />
Arbejdet må ikke udføres, før disse foranstaltninger er truffet. Når<br />
den særlige arbejdsopgave er afsluttet endeligt eller hvis<br />
arbejdsstedet midlertidigt forlades, genetableres den kollektive<br />
sikkerhedsforanstaltning.<br />
6.9 Valget af den mest hensigtsmæssige type adgangsvej til<br />
midlertidige arbejdsplatforme i højden foretages under hensyn til,<br />
hvor ofte og i hvor lang tid adgangsvejen skal bruges, og hvor højt<br />
den skal kunne nå op. Den valgte type adgangsvej skal kunne<br />
bruges til evakuering i tilfælde af overhængende fare. Passagen fra<br />
adgangsveje til og fra arbejdsplatforme, dæk eller gangbroer må<br />
ikke frembyde yderlige faldrisici.<br />
6.10 Midlertidigt arbejde i højden må kun udføres, når<br />
vejrforholdene ikke udgør en risiko for de ansattes sikkerhed og<br />
sundhed.<br />
8
Stilladser<br />
6.11 Hvis stilladset ikke er opstillet i en standardopstilling efter<br />
den pågældende stilladstypes brugsanvisning, skal der for den<br />
valgte stilladskonstruktion foreligge en konstruktionsberegning,<br />
der indeholder specifikation over den påtænkte opstilling.<br />
Konstruktionsberegningen skal indeholde en styrke- og<br />
stabilitetsberegning.<br />
6.12 En brugsanvisning, som tager hensyn til opstillingen af det<br />
valgte stillads, skal udarbejdes af en særligt sagkyndig person.<br />
Brugsanvisningen skal indeholde vejledning i opstilling, ændring i<br />
opstilling, nedtagning og brug. Brugsanvisningen kan være en<br />
leverandørbrugsanvisning. I disse tilfælde skal den være suppleret<br />
med oplysninger om særlige detaljer vedrørende det konkrete<br />
stillads, hvis opstillingen, nedtagningen eller brugen afviger fra<br />
den beskrevne fremgangsmåde i leverandørbrugsanvisningen.<br />
6.13 Stilladset skal være opstillet forsvarligt under hensyn til<br />
arbejdets art, understøttelsesforhold, fastgørelsesforhold,<br />
påregnelige belastninger, herunder vejrforhold, og andre forhold,<br />
der måtte have betydning for stilladsets stabilitet og bæreevne.<br />
6.14 <strong>Stilladsets</strong> underlag skal være stabilt. <strong>Stilladsets</strong><br />
støttepunkter skal hvile på hele støttefladen. En opklodsning må<br />
ikke være over 0,2 meter høj. Større niveauforskelle skal udlignes<br />
med indstillelige understøtninger eller anden forsvarlig<br />
konstruktion.<br />
6.15 Hvis der på et stillads monteres særligt udstyr, skal der<br />
tages forholdsregler, der sikrer stilladsets styrke og stabilitet.<br />
6.16 Til opstilling af et stillads må kun anvendes dele, der hører<br />
til samme stilladssystem, eller som er åbenbart egnede til at<br />
kombineres. De enkelte stilladsdeles samling og fastholdelse skal<br />
være forsvarligt udført. Stilladsskruetvinger skal være egnede, og<br />
må kun anvendes, hvis stilladssystemets egne dele, eller dele, som<br />
er åbenbart egnede til at kombineres, ikke umiddelbart kan<br />
anvendes. Det skal sikres, at de anvendte dele er i forsvarlig stand.<br />
Gode og sikre<br />
stilladser – ja tak!<br />
9
6.17 Stilladsdæk, der anvendes ved udførelsen af et arbejde,<br />
skal være dimensionerede, have en form og placering, så<br />
anvendelsen er sikkerhedsmæssigt fuldt forsvarlig. Afstanden fra<br />
et belastet dæk til fodlisten må ikke overstige 30 mm. Der skal til<br />
de enkelte stilladsdæk være forsvarligt udførte og hensigtsmæssigt<br />
beliggende og udformede adgangsveje.<br />
6.18 Rullestilladser skal være forsynet med passende<br />
anordninger, som forhindrer utilsigtet bevægelse, når der udføres<br />
arbejde i højden fra det.<br />
6.19 Et stillads skal have en hensigtsmæssig bredde og<br />
udformning under hensyn til anvendelsen. Redskaber og materialer<br />
skal kunne anbringes så alle funktioner, der er forbundet med<br />
arbejdet, kan udføres sikkert og med forsvarlige arbejdsstillinger<br />
og –bevægelser.<br />
6.20 Stilladsdæk, adgangsveje, gangbroer og lignende skal være<br />
forsynet med rækværk, jf. pkt. 6.21, eller anden effektiv<br />
afspærring overalt, hvor der kan ske fald på mere end 2 meter til<br />
det omgivende underlag. Der skal tillige træffes<br />
sikkerhedsforanstaltninger, hvor der er mindre faldhøjde, hvis der<br />
på grund af arbejdets art er særlig fare for nedstyrtning, eller hvis<br />
nedstyrtning på det omgivende underlag er forbundet med særlig<br />
fare.<br />
6.21 Rækværk efter pkt. 6.20 skal have fornøden styrke og være<br />
forsvarligt udført. Rækværket kan bestå af håndliste i 1 meters<br />
højde, knæliste i 0,5 meters højde og fodliste der er mindst 15 cm.<br />
Rækværket kan også bestå af anden afskærmning, hvis dette sikrer<br />
på tilsvarende vis. Ved lavere faldhøjde kan knæliste og fodliste<br />
undlades, med mindre undladelsen udgør en særlig fare.<br />
6.22 Rækværk efter pkt. 6.20 kan udelades, hvor stilladsdæk o.<br />
l. følger en mur eller anden fast bygningsdel af mindst samme<br />
højde som rækværk, eller hvor der er anden ligeså effektiv sikring<br />
mod nedstyrtning. Afstand mellem stilladsdæk og mur,<br />
bygningsdel eller anden sikring mod nedstyrtning må normalt ikke<br />
overstige 0,3 meter.<br />
Separat =<br />
særskilt; adskilt<br />
Den angivne højde<br />
er ståhøjden - altså<br />
dækkets placering<br />
10
6.23 Opstilling, ændring af opstilling og nedtagning af<br />
stilladser i større omfang skal foregå under ledelse af en særligt<br />
sagkyndig person og af ansatte, der har modtaget en særligt<br />
fyldestgørende instruktion i opstilling, ændring af opstilling og<br />
nedtagning af stilladser. Den person, der leder arbejdet, og de<br />
berørte ansatte skal råde over brugsanvisningen, jf. pkt. 6.12.<br />
6.24 Ved opstilling, ændring af opstilling og nedtagning af<br />
stilladser højere end 3 meter må der kun beskæftiges personer, der<br />
har gennemgået en særlig uddannelse, eller som på grund af deres<br />
faglige uddannelse er kvalificeret til at opstille den pågældende<br />
stilladstype. Uddannelsen udarbejdes af arbejdsmarkedets parter<br />
og godkendes af arbejdstilsynet.<br />
6.25 Ansatte, der inden den 15. juli 2006 har gennemført og<br />
bestået kursus om kompetenceafklaring for erfarne<br />
stilladsopstillere, udarbejdet af arbejdsmarkedets parter, må dog<br />
tilsvarende opstille, ændre opstilling og nedtage stilladser højere<br />
end 3 meter.<br />
6.26 Ved opstilling, ændring af opstilling og nedtagning af<br />
stilladser lavere end eller på 3 meter må der kun beskæftiges<br />
ansatte, der har modtaget en særligt fyldestgørende instruktion,<br />
navnlig for så vidt angår:<br />
1. forståelse af opstillings-, nedtagnings- og<br />
ændringsvejledningen for de pågældende stilladser,<br />
2. sikkerhed under opstilling, nedtagning og ændring af de<br />
pågældende stilladser,<br />
3. foranstaltninger til forebyggelse af risikoen for, at personer<br />
eller genstande styrter ned,<br />
4. sikkerhedsforanstaltninger i tilfælde af ændringer i<br />
vejrforholdene, som kunne bringe de pågældende<br />
stilladsers sikkerhed i fare,<br />
5. tilladte belastningsforhold og<br />
6. andre risici i forbindelse med ovennævnte opstilling,<br />
nedtagning og ændring.<br />
11
6.27 Det skal sikres, at eftersyn af stilladser kun foretages af<br />
personer, der har kendskab til og erfaring i opstilling og<br />
ændring af opstilling af stilladser. Efter foretaget<br />
eftersyn påtegnes skiltet jf. pkt. 6.28.<br />
6.28 Et fast monteret stillads over 2 meters højde skal af<br />
opstilleren, inden det afleveres til ibrugtagning, forsynes<br />
med skilte, der oplyser om, hvad stilladset er beregnet<br />
til samt dato for dets opstilling. Tilsvarende skal<br />
iagtages, når der foretages ændring i stilladsets<br />
opstilling. Af skiltet skal tillige fremgå datoen for det<br />
eftersyn, jf. § 14, som sidst er foretaget jf. pkt. 6.27.<br />
6.29 Når dele af et stillads ikke er i brugsklar stand, fx i<br />
forbindelse med opstilling, ændring i opstilling eller<br />
nedtagning, opsættes der generelle advarselssignaler<br />
i overensstemmelse med bekendtgørelse om<br />
sikkerhedsskiltning og anden form for signalgivning.<br />
Disse dele afspærres fysisk for at forhindre adgang<br />
til farezonen.<br />
6.30 Under brugen af et stillads skal det sikres, at<br />
stilladset ikke anvendes til arbejdsfunktioner, som<br />
det ikke er egnet til. Det skal videre sikres, at materialer<br />
anbringes, så de ikke frembyder fare, ligesom der skal<br />
holdes god orden på og omkring stilladset.<br />
6.31 Op- og nedgang samt anden færdsel på stilladset må kun<br />
foregå ad de dele af stilladset, der er indrettet hertil, eller<br />
ad andre ligeså forsvarlige adgangs- og færdselsveje.<br />
6.32 Opgangshuller skal være forsynet med overdækning eller<br />
afspærring, der har sikring mod utilsigtet åbning. På<br />
stilladsdæk, hvor der arbejdes, skal opgangshuller holdes<br />
lukkede eller afspærrede.<br />
6.33 Stilladser, der er højere end 5 meter og længere end 10<br />
meter, og som skal benyttes af flere end 2 personer<br />
samtidigt, skal have separate opgangsfelter, med mindre<br />
det ikke er teknisk eller praktisk muligt.<br />
separat =<br />
særskilt; adskilt<br />
12
6.34 Der må ikke på stilladsdæk arbejdes fra stiger,<br />
bukkestilladser eller andre løse genstande. Hvis det er<br />
nødvendigt med ekstra arbejdshøjde på et stilladsdæk, må<br />
denne kun etableres med anvendelse af egnet materiel, som<br />
skal fastgøres forsvarligt. Adgangen til den ekstra<br />
arbejdshøjde skal være forsvarlig, og der skal være truffet<br />
sikkerhedsforanstaltninger mod nedstyrtning fra den ekstra<br />
arbejdshøjde i overensstemmelse med pkt. 6.20 – 6.22 og<br />
pkt. 6.32.<br />
6.35 Ved et stillads, der opstilles på et areal med risiko for<br />
påkørsel, skal der træffes foranstaltninger, der effektivt<br />
sikrer de beskæftigede, fx passende afskærmning eller<br />
markering.<br />
6.36 Hvor der er risiko for, at genstande eller materialer kan<br />
falde ned fra stilladset, skal der træffes passende<br />
foranstaltninger til sikring af omgivelserne, fx ved<br />
afspærring eller afskærmning.<br />
13
Stiger<br />
6.37 Brug af stige som arbejdsplatform til udførelse af<br />
arbejde i højden skal begrænses til situationer, hvor det<br />
under hensyntagen til pkt. 6.1 – 6.5 ikke vil være<br />
hensigtsmæssigt at bruge andet, mere sikkert arbejdsudstyr,<br />
fordi risikoen er så ringe, og enten fordi brugen er<br />
kortvarig, eller fordi der foreligger eksisterende<br />
begrænsninger på arbejdsstedet, som arbejdsgiveren ikke<br />
kan ændre.<br />
6.38 Stiger skal opstilles på en sådan måde, at deres stabilitet er<br />
sikret under brugen. Løse stiger skal støtte på et stabilt,<br />
bæredygtigt, og fast underlag af passende størrelse, så<br />
trinene er i vandret position. Hængestiger skal fastgøres<br />
forsvarligt og, bortset fra rebstiger, således at de ikke kan<br />
forskubbe sig, og svingninger undgås.<br />
6.39 Løse stiger skal sikres mod udskridning under brug, enten<br />
ved at vangerne fastgøres foroven eller forneden eller ved<br />
hjælp af en skridsikker anordning eller på en anden, lige så<br />
effektiv måde.<br />
6.40 Der må kun transporteres lette og lethåndterlige byrder og<br />
værktøj ad løse stiger.<br />
6.41 Adgangsstiger skal være tilstrækkeligt meget højere end<br />
adgangsniveauet, således at stigens øverste del kan tjene<br />
som støtte ved færdsel til og fra stigen, med mindre der er<br />
et andet sikkert holdepunkt.<br />
6.42 Stiger bestående af flere sektioner og skydestiger skal<br />
bruges på en sådan måde, at der er sikkerhed for, at de<br />
forskellige sektioner ikke kan bevæge sig i forhold til<br />
hinanden under brugen.<br />
6.43 Lavetstiger skal sikres inden ibrugtagning.<br />
6.44 Stiger skal bruges således, at den ansatte til enhver tid har<br />
et sikkert støttepunkt og et sikkert holdepunkt til rådighed.<br />
Navnlig skal den ansatte have et sikkert holdepunkt, selv<br />
om han bærer noget i hånden, medens han befinder sig på<br />
en stige.<br />
14
Rapelling (rebunderstøttet arbejde)<br />
6.45 Rapelling (brug af rebunderstøttet arbejdsudstyr) må kun<br />
anvendes under omstændigheder, hvor arbejdet ifølge<br />
arbejdspladsvurderingen, jf. § 4, § 6 og §§ 6a – 6c i<br />
bekendtgørelse om arbejdets udførelse, kan udføres sikkert,<br />
og hvor brugen af andet, mere sikkert arbejdsudstyr ikke er<br />
hensigtsmæssig. På baggrund af arbejdspladsvurderingen<br />
og især under hensyn til arbejdets varighed og de<br />
ergonomiske begrænsninger skal der være en passende<br />
indrettet stol.<br />
Bemærk!<br />
En bekendtgørelse er en uddybelse – en tydeliggørelse – af en lov<br />
og har samme status som en lov i straffemæssig sammenhæng.<br />
Stilladsbekendtgørelsen er et af dine værktøjer til at lave gode,<br />
sikre og lovlige stilladser.<br />
Den skal bruges i sammenhæng med en række andre papirer,<br />
nemlig:<br />
Leverandørernes opstillings- og brugsvejledninger.<br />
Arbejdsmiljøloven.<br />
Andre bekendtgørelser og vejledninger fra arbejdstilsynet om fx<br />
Krav til og brug af personlige værnemidler<br />
Nedstyrtnings- og gennemstyrtningsfare på bygge- og<br />
anlægspladser m. v.<br />
Manuel håndtering<br />
Anhugning<br />
Med mere<br />
15
Stilladstyper og belastningsklasser<br />
Langt de fleste stilladser, der bruges i Danmark i dag, kan placeres<br />
i disse 4 kategorier:<br />
Bukkestillads Rullestillads<br />
Enkeltsøjlestillads<br />
(Murerstillads)<br />
Rammestillads<br />
16
Valg og planlægning<br />
Planlægning af det rigtige stillads til en given arbejdsopgave kan<br />
kræve mange overvejelser alt efter arbejdets omfang og karakter,<br />
hvor og hvornår arbejdet skal foregå m.m.<br />
I første omgang skal der for eksempel tages stilling til følgende:<br />
a) Hvilke pladsbehov har du på selve stilladset<br />
Hvilke typer arbejde skal udføres?<br />
Skal der foregå knæliggende arbejde?<br />
Skal der oplagres materialer på stilladset?<br />
Skal der transporteres materialer på stilladset?<br />
Svarene på disse spørgsmål har betydning for bredden på dit<br />
stillads.<br />
b) Stilladset og omgivelserne:<br />
Er der risiko for påkørsel af stilladset?<br />
Er der risiko for materialenedstyrtning?<br />
Skal der foregå færdsel under stilladset?<br />
Skal der laves beskyttelse mod vejrliget?<br />
Svarene på disse spørgsmål har betydning for afskærmning,<br />
afdækning og inddækning.<br />
c) Hvilke belastninger bliver stilladset udsat for?<br />
For at kunne dimensionere stilladset rigtigt, det vil sige vælge et<br />
stillads med den fornødne styrke og stabilitet, er det nødvendigt at<br />
kende de påregnelige belastninger.<br />
Belastningerne kan opdeles i 4 kategorier:<br />
Brugsbelastning(eller nyttelast) Brugsbelastningen består af de<br />
personer der arbejder på stilladset, deres værktøj og de materialer<br />
der er oplagret på stilladset.<br />
<strong>Stilladsets</strong> egenvægt<br />
Statiske påvirkninger fra påmonteret udstyr, som for eksempel et<br />
elektrisk hejs.<br />
Vindkræfter<br />
Brugsbelastning<br />
Egenvægt<br />
Statiske<br />
påvirkninger<br />
Vindkræfter<br />
17
Belastningsklasser<br />
Med udgangspunkt i brugsbelastningen har man på internationalt<br />
plan inddelt stilladserne i 6 belastningsklasser – eller<br />
stilladsklasser (defineret første gang i HD 1000:1988).<br />
Klasserne angiver, hvor meget stilladsdækkene må belastes – dels<br />
jævnt fordelt pr. m 2 og dels som nogle punktbelastninger. Der er<br />
6 stilladsklasser, og til hver af dem hører der 4 belastningskrav.<br />
Når man laver beregninger på stilladser, regner man meget ofte<br />
med en måleenhed, som hedder kiloNewton (kN).<br />
1 kN svarer i vores sammenhæng til 100 kg.<br />
Stilladsklasser og belastningskrav<br />
Stillads-<br />
klasse<br />
A<br />
Fladelast<br />
jævnt<br />
fordelt<br />
B<br />
Koncentreret<br />
last<br />
Areal=<br />
500x500 mm<br />
C<br />
Koncentreret<br />
last<br />
Areal=<br />
200x200 mm<br />
D<br />
Belastning<br />
på<br />
delareal<br />
kN/m 2 kN kN kN/m 2 Delareal<br />
1 0,75 1,5 1,0<br />
2 1,50 1,5 1,0 Ikke relevant<br />
3 2,00 1,5 1,0<br />
4 3,00 3,0 1,0 5,0 0,4xA<br />
5 4,50 3,0 1,0 7,5 0,4xA<br />
6 6,00 3,0 1,0 10,0 0,5xA<br />
Eksempler på brug<br />
Stilladsklasse 1 (0,75 kN/m 2 )<br />
Denne klasse anvendes meget sjældent i Danmark – i givet fald<br />
kun til visuel inspektion og eventuelt til småreparationer med<br />
meget let værktøj.<br />
Man kan også komme ud for, at meget store arbejdsplatforme er<br />
klassificeret til stilladsklasse 1. I disse tilfælde skyldes<br />
stilladsklassen ikke det enkelte dæks bæreevne, men den samlede<br />
belastning, som overføres til eksempelvis gitterdragere eller<br />
stilladssøjler.<br />
Stilladsklasse 2 (1,5 kN/m 2 )<br />
Belastningen kommer fra personer, mindre værktøj og materialer i<br />
mindre omfang.<br />
Anvendelsesomr<br />
åderne er for<br />
eksempel<br />
inspektion,<br />
malerarbejde,<br />
små ny- eller<br />
reparationsarbejd<br />
er indenfor<br />
murer-,<br />
blikkenslager-<br />
,tømrer-,<br />
struktør- og<br />
stukkatørarbejde<br />
m. m.<br />
En hel del<br />
rullestilladser<br />
hører til i denne<br />
klasse.<br />
Isaac Newton (1642-<br />
1727)<br />
Britisk fysiker og<br />
matematiker.<br />
Newton var den<br />
klassiske fysiks<br />
grundlægger. Fra ham<br />
kommer bl.a.<br />
tyngdeloven, som var<br />
en af hans 3 love for<br />
legemers bevægelse.<br />
18
Stilladsklasse 3 (2,0 kN/m 2 )<br />
Lettere bygningsarbejde. Dækkene belastes med personer, værktøj<br />
og materialer til snarlig brug.<br />
Anvendelsesområderne er blandt andet tømrerarbejde,<br />
blikkenslagerarbejde, stenhugger- og stukkatørarbejde med lettere<br />
materialer og lettere murerarbejde (materialer i spande).<br />
En del rullestilladser hører til i denne klasse.<br />
Alle rammestilladser (ofte også kaldet lette facadestilladser) hører<br />
til her i det omfang, at det er almindelige dæk, der bruges.<br />
Enkeltsøjlestilladser med almindelige dæk hører også til her.<br />
Stilladsklasse 4 (3,0 kN/m 2 )<br />
Tungere bygningsarbejde. Belastningen kommer fra personer,<br />
værktøj og større mængder af materialer.<br />
Anvendelsesområderne er murerarbejde med oplag af materialer<br />
(mørtel i baljer og sten på små paller), betonarbejde,<br />
stenhuggerarbejde med mindre blokke og andet arbejde med behov<br />
for mindre oplagring af materialer.<br />
Fra og med denne klasse forventer man oplagring af materialer på<br />
dele af stilladset, og der skal derfor også regnes på belastning på<br />
delareal (belastningsskemaets kolonne D)<br />
Stilladstyperne er enkeltsøjlestilladser med tralledæk eller med<br />
andre dæk med stor belastningsevne (f.eks. ståldæk eller dæk i<br />
halv bredde)<br />
Rammestilladser med dæk med stor belastningsevne.<br />
Stilladsklasse 5<br />
(4,5 kN/m 2 )<br />
Tungt<br />
bygningsarbejde.<br />
Belastningen<br />
kommer fra<br />
personer,<br />
værktøj og større<br />
mængder af<br />
materialer, som<br />
kan være<br />
oplagret på<br />
paller med en<br />
vægt på op til 7,5<br />
kN.<br />
Typiske<br />
anvendelsesområ<br />
der er murer-,<br />
beton- og<br />
stenhuggerarbejd<br />
e med større<br />
mængder af<br />
materialer, større<br />
elementer og<br />
blokke.<br />
Stilladstyperne<br />
er<br />
enkeltsøjlestillad<br />
ser med<br />
tralledæk eller<br />
med andre dæk<br />
med stor<br />
belastningsevne<br />
(f.eks. ståldæk<br />
eller dæk i halv<br />
bredde).<br />
Stilladsklasse 6<br />
(6,0 kN/m 2 )<br />
Belastningen<br />
kommer fra<br />
personer,<br />
værktøj og<br />
meget tunge<br />
19
materialer såsom paller med materialer op til 10 kN, store<br />
betonelementer eller store sten-, granit- eller marmorblokke.<br />
Typiske anvendelsesområder er murer-,beton- og<br />
stenhuggerarbejde eller tagarbejde med oplag af tegl på stilladset.<br />
Stilladserne er enkeltsøjlestilladser (eventuelt forstærkede) med<br />
traller eller dæk med meget stor belastningsevne.<br />
Belastningskrav<br />
Rullestillads<br />
er<br />
Rullestilladser er<br />
meget populære<br />
og bruges til<br />
lettere arbejder<br />
indenfor næsten<br />
alle<br />
håndværksfag.<br />
Årsagerne til<br />
dette er<br />
åbenlyse:<br />
De<br />
rullestillads<br />
er, der<br />
typisk<br />
anvendes i<br />
dag, vejer<br />
ikke ret<br />
meget –<br />
næsten alle<br />
dele er lavet<br />
af<br />
aluminium.<br />
De er<br />
hurtige at<br />
sætte op og<br />
pille ned.<br />
Og så kan<br />
de jo flyttes<br />
rundt,<br />
således at et<br />
forholdsvis<br />
lille stillads<br />
faktisk kan<br />
være<br />
tilstrækkelig<br />
20
t på ret store arealer.<br />
Man skal dog samtidig være opmærksom på, at fritstående<br />
rullestilladser ikke er så stabile. Deres lethed er også deres<br />
akilleshæl – vinden kan forholdsvis nemt tage fat i de lette<br />
konstruktioner. Vindbelastningen lægger nogle begrænsninger på,<br />
hvor højt man må bygge rullestilladser, og på hvornår man skal<br />
sikre dem eller ophøre med at arbejde fra dem.<br />
Der findes forskellige fabrikater af rullestilladser, med lidt<br />
forskellig udformning og lidt forskellige enkeltdele og<br />
benævnelser på disse enkeltdele.<br />
Her på skolen har vi for øjeblikket disse 3 forskellige fabrikater:<br />
Kwiktower Climalloy<br />
Leverandør: Pascal Leverandør: Haki<br />
Stilladsklasse 2 Stilladsklasse 2<br />
Jumbo<br />
Leverandør:<br />
Jumbo<br />
Stilladsklasse 3<br />
Udover<br />
“Stilladsbekendt<br />
gørelsen” er der<br />
umiddelbart to<br />
papirer, som har<br />
betydning ved<br />
arbejde med og<br />
på rullestilladser:<br />
21
Leverandørens opstillings- og brugsvejledning.<br />
Harmoniseringsdokumentet DS/HD 1004, som vi vil komme<br />
nærmere ind på om lidt.<br />
God praksis i forbindelse med arbejde med rullestilladser.<br />
Før opstilling:<br />
Læs opstillingsvejledningen grundigt igennem.<br />
Kontroller at stilladset må bygges til den højde,<br />
som du ønsker.<br />
Kontroller at stilladset kan klare de forventede belastninger.<br />
Kontroller at underlaget er plant og bæredygtigt.<br />
Kontroller at alle stilladsdele er til rådighed og i orden.<br />
Vær også opmærksom på vejrliget – stilladset skal hurtigt<br />
kunne sikres eller pilles ned, hvis det blæser op.<br />
Under opstilling:<br />
Hovedprincippet for opbygning af et rullestillads er, at sikkerheden<br />
etableres hurtigst muligt<br />
Det betyder blandt andet:<br />
Aktivèr hjulbremserne med det samme.<br />
Montèr støtteben og/eller ballast så snart det kan lade sig<br />
gøre. Placèr støttebenene så de giver størst mulig bredde.<br />
På mange rullestilladser monteres støttebenene på<br />
bundsektionen, på andre først på mellemsektionen.<br />
Montèr hånd- og knælister (hegn) så hurtigt som muligt.<br />
Monteres disse på rammernes lodrette rør, skal det altid ske<br />
på indersiden.<br />
Det kan være en god idè at placere midlertidige stilladsdæk i<br />
mellemniveau for nemmere at kunne montere rammerne på<br />
næste højde.<br />
Værktøj. Almindeligvis kræves der ikke andet værktøj end et<br />
vaterpas og en tommestok for at kunne opstille et rullestillads.<br />
Vold på stilladsdelene er strengt forbudt!<br />
Midlertidigt<br />
montagedæk<br />
Under flytning:<br />
22
Det er ikke tilladt at flytte rullestilladset med materialer eller<br />
personer på det.<br />
Rullestilladset må kun flyttes manuelt.<br />
Terrænet skal være fast, fladt og fri for forhindringer.<br />
Hvis der er monteret faste støtteben (støtteben uden hjul) på<br />
rullestilladset, må disse kun løftes ganske lidt under<br />
flytningen. Kig i brugsanvisningen.<br />
Efter flytning gøres følgende inden arbejdet påbegyndes.<br />
Hjulbremserne aktiveres.<br />
Det kontrolleres om stilladset fortsat er i lod. Er dette ikke<br />
tilfældet, rettes stilladset op, så det atter er i lod.<br />
Støtteben indstilles, så de igen har kontakt med underlaget.<br />
DS/HD 1004: 1992<br />
Betegnelsen står for ”Dansk Standard/HarmoniseringsDokunent<br />
nr.1004 gældende fra 1992”. I daglig tale siger vi bare HD 1004.<br />
Papiret er et fælleseuropæisk dokument der beskriver de<br />
konstruktionskrav, som rullestilladser som minimum skal leve op<br />
til. Danmark har tiltrådt dokumentet i maj 1994, og derfor gælder<br />
det herhjemme for rullestilladser der er taget i brug efter maj 1994.<br />
HD 1004 indeholder også en beskrivelse af de oplysninger, der<br />
som minimum skal være i en opstillings- og brugsvejledning.<br />
Endelig indeholder HD 1004 også et sæt ”færdselsregler” for<br />
arbejde med og på rullestilladser.<br />
Harmoniseringsdokumenter som HD 1004 bliver udsendt på 3<br />
officielle sprog, og det er engelsk, tysk og fransk. Det er så op til<br />
det enkelte medlemsland selv at få oversat dokumentet, hvis man<br />
ønsker det.<br />
I Danmark har man valgt, at det er den engelske version, der er<br />
gældende her i landet.<br />
De afsnit fra HD 1004, som vi har medtaget i dette elevhæfte, er<br />
fra en udmærket – men uofficiel – oversættelse af Niels Otto<br />
Poulsen, som er faglærer på AMU i Århus.<br />
23
Krav til opstillingsvejledningen<br />
Ifølge HD 1004 skal en opstillingsvejledning som minimum<br />
indeholde følgende oplysninger:<br />
a) Fabrikantens eller leverandørens navn og adresse.<br />
b) <strong>Stilladsets</strong> klasse i henhold til tilladt belastning. Antal<br />
stilladsplatforme, som må blive udsat for belastning.<br />
c) Tilladt højde under forskellige omstændigheder hvis det er<br />
hensigtsmæssigt.<br />
d) Vægt og mål på de enkelte stilladsdele.<br />
e) Data vedrørende ballastkrav for at opnå den nødvendige<br />
modstand mod væltning, og instruktion i at placere<br />
ballasten sikkert.<br />
f) Største tilladte ballast.<br />
g) Instruktion vedrørende opstilling og nedtagning af<br />
rullestilladset inklusiv angivelse af de nødvendige<br />
hjælpemidler.<br />
h) Instruktioner vedrørende vedligeholdelse af stilladsdelene<br />
både under brug og oplagring, men undtaget instruktion i<br />
reparation af beskadigede stilladsdele.<br />
Herudover skal leverandøren (HD 1004:”fabrikanten”) forsyne<br />
brugeren med instruktioner vedrørende brugen af rullestilladset.<br />
Disse instruktioner findes i bilag C i HD 1004 og er her i hæftet<br />
listet op på næste side.<br />
24
Brugsanvisninger for rullestilladser og arbejdstårne*<br />
a) Rullestilladser og arbejdstårne må kun opstilles og nedtages af<br />
personer, som har kendskab til disse instruktioner for<br />
opstilling og brug.<br />
b) Beskadigede stilladsdele bør ikke anvendes.<br />
c) Der bør kun anvendes originale stilladsdele, som er i<br />
overensstemmelse med de oplysninger, som fabrikanten har<br />
givet<br />
d) Underlaget, som et rullestillads flyttes på, skal være i stand til<br />
at bære vægten af konstruktionen.<br />
e) Det er ikke tilladt at flytte rullestilladset med materialer eller<br />
personer på det.<br />
f) Tårne må kun flyttes manuelt, og kun på fast, fladt terræn,<br />
som er fri for forhindringer. Normal ganghastighed må ikke<br />
overskrides under flytningen.<br />
g) Før ibrugtagning er det nødvendigt at kontrollere – i henhold<br />
til fabrikantens vejledning – at tårnet er opbygget korrekt og<br />
at det står lodret<br />
h) Det er ikke tilladt at montere og bruge hejseapparater i tårne,<br />
medmindre der er taget hensyn til dette i konstruktionen.<br />
i) Det er ikke tilladt at etablere bro mellem et tårn og en<br />
bygning.<br />
j) Før brug kontrolleres, at der er taget alle nødvendige<br />
forholdsregler imod utilsigtet rulning, f.eks. ved anvendelse af<br />
bremser eller ved at bruge justerbare fodplader.<br />
k) Det er udelukkende tilladt at skaffe sig adgang til eller fra<br />
rullestilladser ved hjælp af disses egne adgangsveje.<br />
l) Det er forbudt at hoppe på stilladsdæk.<br />
m) Tårne, som bliver brugt udendørs skal – når det er muligt –<br />
være forankret til en bygning eller lignende.<br />
* Når der tales om både rullestilladser og arbejdstårne, hænger det sammen<br />
med, at den engelske udgave har titlen: ”Mobile access and working towers<br />
made of prefabricated elements..”<br />
På den officielle danske udgave, som har en dansk forside er titlen:<br />
”Rullestilladser fremstillet af prefabrikerede elementer..”<br />
Når der står ”arbejdstårne” eller ”tårne” skal I bare læse<br />
”rullestilladser”.<br />
25
Bukkestilladser<br />
Tidligere var træbukke med dæk af stilladsplanker meget<br />
almindelige, men i dag er det næsten udelukkende<br />
rørbukkestilladser der anvendes.<br />
Bukkestilladserne bruges kun til mindre opgaver, typisk er det ved<br />
villabyggeri. Her bruger murerne ofte bukkestilladser til opmuring,<br />
filtsning, pudse- og reparationsarbejde.<br />
Mange steder ser man også tømrere, der bruger bukkestilladser,<br />
når de laver tagarbejde på parcelhuse.<br />
Er det tilfældet skal man selvfølgelig være opmærksom på de krav,<br />
der er til arbejde på tage og til stilladser opsat til tagarbejde. Også<br />
andre håndværksgrupper såsom blikkenslagere, struktører med<br />
flere bruger ind imellem bukkestilladserne.<br />
Bukkestilladset består af ganske få grundelementer, og det er<br />
hurtigt at samle og nemt at bruge.<br />
Dækkene kan enten bestå af stilladsplanker, stilladsdæk eller<br />
vandfaste krydsfinerplader med tilstrækkelig styrke.<br />
Vær opmærksom på, at der også til et bukkestillads skal medfølge<br />
en udførlig opstillings- og brugsvejledning, og at denne skal være<br />
på dansk.<br />
Vejledningen skal blandt andet indeholde følgende oplysninger:<br />
Maksimal tilladt byggehøjde (til arbejdsdæk)<br />
Maksimal tilladt belastning<br />
Krav til underlagets beskaffenhed<br />
Krav til diagonalføring<br />
Krav til forankringer og deres styrke<br />
Det kan i den forbindelse<br />
være på sin plads at slå fast,<br />
at ”Stilladsbekendtgørelsen”<br />
selvfølgelig også gælder for<br />
bukkestilladser.<br />
26
Bukkestilladsets elementer<br />
Der er en række leverandører af bukkestilladser på markedet, og opbygningen<br />
af stilladset er stort set ens.<br />
Der kan være lidt forskel på, hvad de kalder de forskellige enkeltdele. Vores<br />
bukkestillads her i skolens stilladsafdeling er fra firmaet 4A, og det er deres<br />
betegnelser der er brugt på nedenstående tegning.<br />
Adgangsveje til bukkestilladset.<br />
Hvordan kommer man op på et bukkestillads, hvor dækkene er vandfaste<br />
krydsfinerplader – der er jo ingen indvendig adgangsvej?<br />
Svaret er, at man anvender en udvendig stige, der som regel placeres ved den<br />
ene af stilladsets gavle.<br />
Uanset hvor stigen anbringes, skal man være opmærksom på følgende:<br />
Den skal fastgøres forsvarligt<br />
Den skal opstilles med en hensigtsmæssig hældning på 60-70 0<br />
Der skal være håndfæste ca. 1,0 meter over dækket<br />
Adgangen til og fra stigen skal være uhindret, f.eks. må det ikke<br />
være ind over et rækværk<br />
Vær opmærksom på kravet om fuldt rækværk, hvor der kan ske<br />
fald på mere end 2 meter<br />
1 Bulk<br />
2 1 m forlænger<br />
3 Afstivningsdiago<br />
nal<br />
4 Overligger<br />
5 Stilladsvange<br />
6 Strø<br />
7 Hjørnegelænderr<br />
ør<br />
8 Specialstrø for<br />
gelænderrør<br />
9 Alm.<br />
gelænderrør<br />
10 Håndliste<br />
11 Knæliste<br />
12 Fodliste<br />
13 Forankring<br />
27
Sikkerhed og sundhed<br />
- et spørgsmål om holdninger<br />
Som nævnt tidligere skal alt arbejde tilrettelægges, så det kan<br />
foregå sikkerhedsmæssigt og sundhedsmæssigt fuldt forsvarligt.<br />
Dette gælder selvfølgelig – og absolut ikke mindst – også for<br />
arbejde med stilladser, hvor en enkelt forkert eller uoverlagt<br />
bevægelse kan få alvorlige konsekvenser.<br />
Sikkerhed betyder sikkerhed for dig og dine arbejdskolleger, når I<br />
arbejder med at opstille, ændre eller nedtage stilladserne.<br />
Sikkerhed betyder sikkerhed for de håndværkerne, der skal lave<br />
arbejde fra stilladserne.<br />
Sikkerhed betyder sikkerhed for de mennesker, der færdes under<br />
og rundt omkring stilladset.<br />
Sundhed betyder, at du skal undgå pludseligt opståede løfteskader<br />
som følge af forkerte eller for tunge løft.<br />
Sundhed betyder, at du undgår nedslidende skader som følge af<br />
langvarig overbelastning eller forkert løfteteknik.<br />
Sundhed betyder, at du<br />
beskytter dig ved hjælp af<br />
de personlige<br />
værnemidler, som du skal<br />
have stillet til rådighed.<br />
Du må godt være træt<br />
når du kommer hjem<br />
fra arbejde, men der er<br />
forskel på en<br />
naturlig<br />
træthed og så på<br />
træthed, ømhed<br />
eller<br />
smerter som<br />
følge af<br />
overbelastning<br />
eller<br />
forkerte<br />
arbejdsstillinger.<br />
28
Personlige værnemidler<br />
For at imødegå ulykkesfarer bruger man personlige værnemidler.<br />
Ved arbejde med stilladser drejer det sig i første omgang om<br />
sikkerhedsfodtøj og sikkerhedshjælm.<br />
Afhængigt af arbejdets art, omgivelserne og årstiden kan der ofte<br />
være brug for:<br />
Arbejdshandsker eller arbejdsvanter til beskyttelse mod kulde,<br />
klemmeskader og træsplinter eller metalgrater.<br />
Høreværn, hvis stilladset skal forankres til murværk og der i<br />
den forbindelse skal bores med slagboring, eller hvis der er<br />
kraftig støj i nærheden (f.eks. på en byggeplads).<br />
Andre værnemidler, som der kan blive brug for i forskellige<br />
situationer, er f.eks.;<br />
Beskyttelsesbriller Faldsikringsudstyr<br />
Åndedrætsværn Særligt arbejdstøj, f.eks. engangsdragter<br />
Arbejdstilsynet har udarbejdet en lang række bekendtgørelser og<br />
AT-meddelelser om personlige værnemidler (PV)<br />
Blandt dem er der i hvert fald fem, som umiddelbart har betydning<br />
ved stilladsarbejde:<br />
AT-bekendtgørelse nr. 651 af 23. juli 1992, med senere ændringer<br />
(sikkerhedskrav med videre til PV)<br />
AT-bekendtgørelse nr. 746 af 28. august 1992, med senere<br />
ændringer (om brug af PV)<br />
AT-meddelelse<br />
nr. 4.09.4<br />
(oktober 96) om<br />
beskyttelseshjæl<br />
me.<br />
AT-meddelelse<br />
nr. 4.09.2<br />
(oktober 96) om<br />
faldsikring.<br />
AT-meddelelse<br />
nr. 4.09.6 (juni<br />
91) om<br />
værnefodtøj.<br />
29
Mange løft.<br />
Arbejdet med stilladser indeholder mange løft:<br />
Tunge løft<br />
Løft i skæve stillinger<br />
Løft over hovedet<br />
Løft på begrænset plads<br />
Løft med krav om præcision<br />
Mange småskader er resultatet af forkert løfteteknik – en<br />
muskelforstrækning, et hold i ryggen og lignende.<br />
Større nedslidende skader på f.eks. lænderyggen er ofte et resultat<br />
af gentagne løft i dårlige arbejdsstillinger.<br />
Rigtig løfteteknik.<br />
Mange af de<br />
uhensigtsmæssig<br />
e løft og<br />
arbejdsstillinger<br />
kan undgås ved<br />
planlægning, ved<br />
at være<br />
forudseende og<br />
ved at have lært<br />
nogle gode løfte-<br />
og<br />
arbejdsmetoder.<br />
Gode løfte- og<br />
arbejdsmetoder.<br />
Løft så tæt<br />
på kroppen som<br />
muligt<br />
Bøj i<br />
knæene – ikke i<br />
ryggen<br />
Planlæg<br />
tunge løft, vær<br />
eventuelt to om<br />
at løfte<br />
Brug det<br />
allerede opsatte<br />
stillads som<br />
hjælpemiddel,<br />
f.eks. til<br />
vippeteknik<br />
eller aflastning<br />
ved oplægning af<br />
stilladsdæk.<br />
Skal der<br />
bæres meget<br />
eller<br />
transporteres<br />
over længere<br />
afstande, så<br />
brug trillebøre,<br />
30
trækvogne eller lignende<br />
Hold et fornuftigt arbejdstempo, og husk at muskler, led og<br />
ledbånd skal have tilstrækkeligt med hvile<br />
Husk.<br />
Arbejdet med stilladser er ikke en ”stærk mand”konkurrence, og<br />
det er ikke et udstillingsvindue for folk med Tarzan-ambitioner.<br />
Sikkerhed og sundhed styrkes tværtimod ved uddannelse (=større<br />
viden), planlægning, overblik, gode rutiner, sund fornuft og<br />
afskaffelse af begrebet ”det er jo bare lige…..)<br />
Ansvarets<br />
fordeling.<br />
Hvem har<br />
egentlig ansvaret<br />
for, at det<br />
stillads, som er<br />
sat op, er i orden,<br />
er korrekt opsat<br />
og bliver brugt<br />
på den rigtige<br />
måde?<br />
Det kan<br />
præciseres på<br />
følgende måde:<br />
Arbejdstilsy<br />
net har aldrig<br />
ansvaret for, at<br />
det enkelte<br />
stillads er i<br />
orden – eller hele<br />
byggepladsen for<br />
den sags skyld.<br />
Men<br />
arbejdstilsy<br />
net laver<br />
reglerne, f.eks.<br />
”stilladsbekendtg<br />
ørelsen” og de<br />
kan vejlede,<br />
påbyde eller<br />
31
nedlægge forbud mod videre arbejde, hvis de kommer på<br />
kontrolbesøg og finder, at forholdene ikke er i orden.<br />
Producenten af stilladset er ansvarlig for, at stilladset lever op<br />
til de krav, der beskrives i gældende normer og standarder<br />
f.eks. de minimumskrav for rullestilladser, som er beskrevet i<br />
DS/HD 1004, 1992.<br />
Leverandøren (som i nogle tilfælde også er producent) er<br />
ansvarlig for, at der medfølger en monterings- og<br />
brugsvejledning på dansk. Indholdet af en sådan vejledning er<br />
f.eks. beskrevet i AT-meddelelse nr. 2.14.1 (sept. 1998)<br />
Opstilling og brug af stilladser – generelle krav – side 3-4.<br />
Den projekterende skal sørge for at planlægge således, at man<br />
har det rigtige stillads til det pågældende arbejde.<br />
På store byggerier vil det ofte være en rådgivende arkitekt<br />
eller ingeniør, men til daglig vil det ofte være jeres mester.<br />
Arbejdsgiveren skal sørge for, at I får den relevante<br />
uddannelse til det arbejde, som I skal lave – her<br />
stilladsuddannelse. Han skal endvidere sørge for, at I får (og<br />
bruger) relevante personlige værnemidler stillet til rådighed,<br />
ligesom han skal sørge for de nødvendige tekniske<br />
hjælpemidler.<br />
Stilladsmontøren skal opstille stilladset i henhold til den<br />
modtagne instruks og i henhold til opstillingsvejledning,<br />
således at det lever op til kravene i bl.a.<br />
”stilladsbekendtgørelsen”.<br />
Brugerne af stilladset skal bruge det i overensstemmelse med<br />
brugsvejledningen og/eller det opsatte godkendelsesskilt.<br />
Det betyder kun at bruge det til det, som det er beregnet til og<br />
sørge for, at de ikke kommer til at overbelaste stilladset.<br />
32
