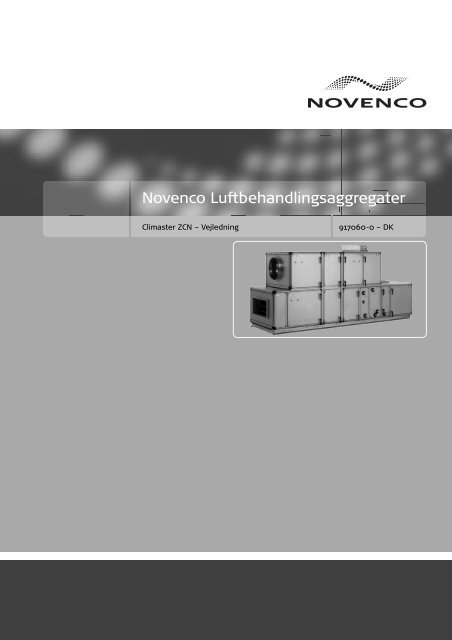

<strong>Novenco</strong> Luftbehandlingsaggregater<br />
Climaster <strong>ZCN</strong> – Vejledning 917060-0 – <strong>DK</strong>
Vigtigt<br />
Dette dokument stilles tilrådighed ‘som det er’. <strong>Novenco</strong><br />
forbeholder sig ret til ændringer uden forudgående varsel<br />
grundet fortsat udvikling af produktet.<br />
Copyright (c) 1998 – 2007, <strong>Novenco</strong>.<br />
Alle rettigheder forbeholdes.<br />
Varemærker<br />
<strong>Novenco</strong> er et varemærke hos <strong>Novenco</strong>.<br />
Andre varemærker der måtte være nævnt i dette dokument<br />
tilhører de respektive ejere.<br />
Nye udgaver af denne vejledning kan hentes på<br />
www.novenco.biz.<br />
2 <strong>ZCN</strong>
Indhold<br />
1. Om denne vejledning<br />
2. Anvendelse<br />
3. Håndtering<br />
3.1 Vægt<br />
3.2 Samlede aggregater<br />
3.3 Sektioner<br />
4. Modtagelse på<br />
montagepladsen<br />
5. Opbevaring<br />
6. Leverancens omfang<br />
6.1 Fundament<br />
6.2 Sektioner/Typeskilt<br />
6.3 Tætningsmateriale<br />
6.4 Indvendige sektionssamlinger<br />
6.5 Plastafdækninger<br />
6.6 Håndtag og firkantnøgle<br />
6.7 Emballering af løsdele<br />
7. Opstilling og samling<br />
7.1 Fundamentet<br />
7.2 Opretning af fundament<br />
7.3 Sektioner<br />
7.4 Samling af sektioner, affedtning<br />
og tætning<br />
7.5 Montage af tagplader<br />
7.6 Opstilling af aggregat<br />
udendørs<br />
7.7 Rørføringer<br />
7.8 Elektriske forbindelser<br />
7.9 Kanaltilslutning<br />
7.10 Vandlås<br />
7.11 Prelplade<br />
8. Beskrivelse af<br />
aggregathus<br />
8.1 Panelerne<br />
8.2 Døre<br />
8.3 Rengøring<br />
8.4 Tæthed<br />
8.5 Forhold omkring<br />
aggregatet<br />
9. Spjæld<br />
9.1 Montage af spjældmotorer<br />
9.2 Spjæld i krydsvarmeveksler<br />
9.3 Drejningsmomenter for<br />
spjæld<br />
9.4 Vedligeholdelse<br />
9.5 Spjældmotorer<br />
9.6 Stangtræk<br />
10. Filtre<br />
10.1 Filtervagt<br />
10.2 Filterskift/rengøring<br />
10.3 Levetid<br />
10.4 Anbefalede sluttryktab<br />
for filtre<br />
10.5 Erstatningsfiltre<br />
11. Rotorvarmeveksler<br />
11.1 Drivsystemer<br />
11.2 Kontrol af roterens placering<br />
i rotorhuset<br />
11.3 Justering af rotorens<br />
placering i rotorhuset<br />
11.4 Renblæsningssektor<br />
11.5 Rotorlejer<br />
11.6 Remtræk<br />
11.7 Rengøring<br />
12. Krydsvarmeveksler<br />
12.1 Varmeveksler/spjæld<br />
12.2 Bundbakker<br />
12.3 Demontering af varmeveksler<br />
12.4 Vedligeholdelse<br />
12.5 Rengøring<br />
13. Varme- og køleflader<br />
13.1 Rørtilslutninger<br />
13.2 Rengøring<br />
13.3 Demontering af varmeog<br />
køleflader<br />
13.4 Frostsikring<br />
13.5 El-varmeflade<br />
13.6 Maximumtermostat<br />
13.7 Overophedningstermostat<br />
13.8 Automatik- og sikkerhedsfunktioner<br />
13.9 Kontrol af termostater<br />
13.10 Kontrol af ledningsforbindelser<br />
14. Centrifugalventilatorer<br />
14.1 Opbevaring<br />
14.2 El-tilslutninger<br />
14.3 Før igangsætning<br />
14.4 Startprocedure<br />
14.5 Generel inspektion og<br />
vedligeholdelse<br />
14.6 Demontage af ventilatorenheden<br />
for service<br />
14.7 Remtilspænding og remskift<br />
14.8 Ventilatorlejer<br />
14.9 Udskiftning af lejer<br />
15. Axialventilatorer<br />
15.1 Opbevaring<br />
15.2 El-tilslutning<br />
15.3 Før igangsætning<br />
15.4 Start procedure<br />
15.5 Generel inspektion og<br />
vedligeholdelse<br />
15.6 Demontage af ventilatorenheden<br />
for service og<br />
rengøring<br />
15.7 Demontering af motor<br />
15.8 Montering af motor<br />
15.9 Justering af skovle<br />
15.10 Luftmængdemåler<br />
16. Kammerventilatorer<br />
16.1 Opbevaring<br />
16.2 El-tilslutning<br />
16.3 Før igangsætning<br />
16.4 Startprocedure<br />
16.5 Generel inspektion og<br />
vedligeholdelse<br />
16.6 Demontage af ventilatorenheden<br />
for service<br />
16.7 Luftmængdemåler<br />
17. Motorer til ventilatorer<br />
18. Lyddæmper<br />
17.1 Rengøring<br />
19. Befugter<br />
20. Overensstemmelseserklæring<br />
<strong>ZCN</strong> 3
1. Om denne vejledning<br />
Vejledningen beskriver montage og<br />
vedligeholdelse for aggregattet.<br />
Komponenter der indgår i aggregatet<br />
beskrives i separate afsnit.<br />
I indholdsfortegnelsen findes alle afsnit<br />
beskrevet og nummereret, og<br />
detaljeret beskrivelse af såvel montage<br />
som vedligeholdelse er samlet<br />
under én overskrift.<br />
2. Anvendelse<br />
Climaster type <strong>ZCN</strong> indgår i anlæg<br />
for komfortventilation, og kan tillige<br />
anvendes i industrielle anlæg med<br />
specifikke krav til lufttilstand og<br />
luftmængde.<br />
3. Håndtering<br />
3.1 Vægt<br />
Den samlede vægt og dimension<br />
samt vægten og dimensionen for de<br />
enkelte sektioner er angivet på udskriften<br />
fra PC beregningsprogrammet<br />
for Climaster aggregater.<br />
3.2 Samlede aggregater<br />
En <strong>ZCN</strong>-aggregat leveret samlet kan<br />
transporteres med truck eller løftes<br />
med kran i de hejsebeslag, der er<br />
monteret på fundamentet, fig. 3.1.<br />
3.3 Sektioner<br />
De enkelte sektioner er forsynede<br />
med 4 transport fødder, der gør det<br />
muligt at anvende truck ved transport<br />
af disse.<br />
Bemærk: Gaflerne på trucken skal nå<br />
helt igennem og løfte på rammen på begge<br />
sider af sektionen. Der må ikke foregå<br />
nogen form for færdsel eller oplagring<br />
oven på aggregathuset.<br />
Ophejsning af sektioner kan ske ved<br />
at løfte med kran i de fire hejseøjer,<br />
fig. 3.2, der er monteret på sektionernes<br />
øverste hjørner. Af hensyn til sik-<br />
4 <strong>ZCN</strong><br />
kerheden når der løftes med kran,<br />
skal der anvendes sekel som vist på<br />
fig. 3.3<br />
Figur 3.3<br />
Figur 3.1 – Ophejsning af samlet aggregat<br />
Figur 3.2<br />
4. Modtagelse på montagepladsen<br />
Ved ankomsten til montagepladsen<br />
efterses aggregatet for eventuelle<br />
transportskader, ligesom det kontrolleres,<br />
om leverancen er fuldstændig.<br />
Skader og mangler skal straks meddeles<br />
til leverandøren.
5. Opbevaring<br />
<strong>ZCN</strong>-aggregaterne leveres emballerede<br />
i plast. Hvis aggregaterne opbevares<br />
udendørs, skal de overdækkes,<br />
så der er ventilation under overdækningen<br />
for at undgå kondensdannelser.<br />
Opbevaring udendørs<br />
skal være af kortere varighed.<br />
Ved opbevaring i længere tid skal<br />
plastemballagen fjernes af hensyn til<br />
kondensdannelse, og aggregaterne<br />
skal opbevares indendørs i tørre lokaler.<br />
Malede aggregater leveres normalt<br />
emballerede på en træpalle og indpakket<br />
i bobleplast og skal opbevares<br />
indendørs.<br />
Samlede aggregater med tag beregnet<br />
for udendørs montage kan opbevares<br />
udendørs, men bør af hensyn<br />
til tilsmudsning på byggepladsen<br />
overdækkes, dog således, at der er<br />
ventilation under overdækningen.<br />
6. Leverancens omfang<br />
En <strong>ZCN</strong>-aggregat leveret usamlet i<br />
sektioner består af:<br />
6.1 Fundament<br />
Fundament m. tværvanger (1) for<br />
<strong>ZCN</strong> leveres adskilt og indeholder<br />
de nødvendige dele incl. bolte og beslag<br />
(3+4) for fastgørelse af aggregat<br />
til fundament, samt et antal stilleskruer<br />
(5) beregnet til opretning af<br />
fundamentet.<br />
Fundament er emballeret på en lille<br />
palle.<br />
Beslag og stilleskruer er indlagt i emballagen<br />
for løsdele.<br />
6.2 Sektioner/Typeskilt<br />
Sektionerne er mærket fra 1 til x på<br />
den enkelte sektions typeskilt.<br />
Se næste side.<br />
6.3 Tætningsmateriale<br />
Til hver aggregat leveres den nødvendige<br />
mængde selvklæbende tæt-<br />
Figur 6.0<br />
ningsliste (6) 12 x 6,4 mm til tætning<br />
af samlinger.<br />
Tætningsmaterialet er indlagt i emballagen<br />
for løsdele.<br />
6.4. Indvendige sektionssamlinger<br />
Sektionerne er forsynet med 4 indvendige<br />
hjørnebeslag med frihul beregnet<br />
for samling med 8x25 mm<br />
skrue med indvendig 6-kant hoved<br />
og en firkantet 8 mm møtrik (7). Sider<br />
der er længere end 1500 mm er<br />
tillige forsynet med et beslag på midten<br />
af siden.<br />
6.5 Plastafdækninger<br />
Til hver aggregat leveres det nødvendige<br />
antal hjørneafdækninger (8)<br />
med prop (9) til afdækning af hjørnerne,<br />
når løfteøjerne er demonteret.<br />
6.6 Håndtag og firkantnøgle<br />
Der medleveres altid én firkantnøgle<br />
(11). Håndtag (12) leveres, hvis de er<br />
ordrede.<br />
Hvis ventilatoren er ubeskyttet, må der<br />
ikke monteres håndtag på døre, som giver<br />
adgang til denne. Dørene skal åbnes<br />
med firkantnøglen.<br />
Delene er indlagt i emballagen for<br />
løsdele, med skruer og propper (2).<br />
6.7 Emballering af løsdele<br />
Alle løsdele, som er nævnt ovenfor,<br />
er emballeret i én eller to papkasser<br />
afhængig af mængden og separat<br />
opført på pakkelisten. Løsdelene er<br />
vist på fig.6.0 og beskrevet under de<br />
relevante punkter.<br />
<strong>ZCN</strong> 5
7. Opstilling og samling<br />
Foran aggregatet skal der være et frit<br />
område i hele aggregatets længde<br />
for adgang til inspektion og service.<br />
For inspektion: Mindst 750 mm - dog<br />
skal dørene kunne åbnes helt.<br />
For service: Det anbefales at serviceområdet<br />
er lige så bredt som aggregatet,<br />
da alle komponenter i aggregatet<br />
således uhindret kan trækkes<br />
ud.<br />
7.1 Fundamentet<br />
Samles som vist på fig. 7.1.<br />
Vangen kan bestå af flere stykker,<br />
der samles med lasker, fig. 7.2.<br />
7.2 Opretning af fundament<br />
Fundamentet skal være helt vandret.<br />
Til opretning medleveres stilleskruer.<br />
I vangerne er der huller til stilleskruer<br />
således at afstanden mellem<br />
stilleskruerne aldrig overskrider<br />
1300 mm. Der skal altid monteres<br />
stilleskruer under laske samlingerne,<br />
fig. 7.2. Afstanden mellemunderstøtnings<br />
punkter må aldrig overstige<br />
1300 mm.<br />
Dette gælder for både samlede og<br />
sektionsdelte aggregater og uanset<br />
om man anvender stilleskruer eller<br />
anden form for understøtning.<br />
7.3 Sektioner<br />
Når fundamentet er rettet op, skal<br />
sektionerne bringes på plads. Det<br />
6 <strong>ZCN</strong><br />
Type/<br />
Size<br />
Serial/<br />
Order No.<br />
Description<br />
<strong>ZCN</strong> 13/6 L<br />
ACG-400/230, Max. 4695 RPM<br />
Marking<br />
309711/0079-2000-4<br />
Figur 7.1<br />
Figur 7.2<br />
Figur 7.3<br />
fremgår umiddelbart af sektionerne,<br />
hvordan de skal samles.<br />
Industrivej 22 <strong>DK</strong>-4700 Naestved, Denmark<br />
Casing<br />
No.<br />
Function<br />
1 AC<br />
Code<br />
Figur 7.4<br />
Figur 7.5<br />
Sektionsnummeret fremgår af typeskiltet:<br />
Inden en sektion anbringes på fundamentet<br />
demonteres transport fødderne<br />
hvorefter plastafdækningerne<br />
(8) fig. 7.5 monteres og fastgøres<br />
med de medfølgende propper (9).<br />
Når sektionen er placeret på fundamentet<br />
(eller underliggende sektioner)<br />
demonteres hejseøjerne, fig. 7.3.<br />
og plastafdækningerne, fig. 7.4.<br />
monteres.
Figur 7.6<br />
7.4 Samling af sektioner,<br />
affedtning og tætning<br />
Når sektion 1 er anbragt ved enden<br />
af fundamentet fastgøres den med<br />
beslag, der skrues fast i hjørnerne af<br />
stativet, fig. 7.5, op på siden monteres<br />
beslag, fig. 7.6, med 6,3 x 13mm<br />
pladeskruer. Tætningslisten klæbes<br />
på stativet langs med inderkanten<br />
på den ene sektion, fig. 7.7.<br />
Før påsætning af tætningslisten affedtes<br />
stativet med f.eks alkalisk affedtningsmiddel<br />
HP2000 fortyndet<br />
med vand i forholdet 1:10 eller lignende.<br />
Derefter anbringes sektion 2 på fundamentet<br />
og skubbes op mod første<br />
sektion. Vær omhyggelig med at<br />
sektionerne mødes præcist og rettes<br />
ind efter fundamentet eller de underliggende<br />
sektioner.<br />
Sektionerne samles med skruer i de<br />
indvendige hjørnebeslag på stativet<br />
fig. 7.8.1 og det er her uhyre vigtigt<br />
at fundamentet er fuldstændig plant<br />
og vandret. Stativet vil vride, hvis<br />
fundamentet er skævt og det kan<br />
være vanskeligt at montere skruer<br />
og firkantmøtrikker i hjørnebeslagene.<br />
Hullerne i hjørnebeslagene kan<br />
ikke være større, når det skal sikres,<br />
at sektionerne samles korrekt. På sider,<br />
der er længere end 1500 mm, er<br />
der tillige en samling på midten<br />
fig. 7.8.2.<br />
Adgang til aggregatets indre opnås<br />
gennem inspektionsdørene eller ved<br />
at demontere et sidepanel, se pkt. 8.1<br />
og fig. 8.1. Træk eventuelt en funktionsdel<br />
ud, hvis den er i vejen. Skruerne<br />
monteres i beslagene og kryds<br />
spændes med en 6 mm 6-kant nøgle,<br />
til der er en spalte på ca. 1 mm mellem<br />
sektionerne fig. 7.8.3.<br />
Figur 7.7<br />
Figur 7.8.1<br />
Figur 7.8.2<br />
Tætningsliste<br />
Figur 7.8.3<br />
Figur 7.8.4<br />
Hen ad siderne monteres de resterende<br />
beslag jævnt fordelt med 6,3 x<br />
13 mm pladeskruer, fig. 7.6.<br />
Når underste lag af et aggregat med<br />
to luftstrømme er samlet, monteres<br />
sektionerne i øverste lag på samme<br />
måde idet sektionerne rettes ind efter<br />
de underliggende sektioner. Til<br />
slut bores der i hver døråbning et 5,5<br />
mm hul igennem stativ profilerne,<br />
fig. 7.8.4 som skrues sammen med en<br />
6,3 x 13 mm pladeskrue. I døråbningen<br />
til ventilatoren monteres to<br />
skruer.<br />
<strong>ZCN</strong> 7
7.5. Montage af tagplader<br />
1. Tætningsliste påklæbes aggregatet.<br />
Fig. 7.11.<br />
2. Der indsættes popnitter i sternprofilerne.<br />
Fig. 7.12.<br />
3. Sternprofilet placeres på aggregatet,<br />
positionering opnås ved at sænke popnitterne<br />
ned mellem stativet og panelern,<br />
hvorefter sternprofilet skubbes hen<br />
mod gavlen af aggregatet. Fig. 7.13.<br />
Ved et ulige antal sektioner anvendes<br />
hullerne nærmest gavlen og ved lige an-<br />
8 <strong>ZCN</strong><br />
tal sektioner anvendes hullerne længst<br />
fra gavlen.<br />
4. Der bores hul i aggregatet. Fig. 7.14,<br />
hvorefter sternprofilet skrues fast.<br />
5. Tagpladerne ved sternprofilerne monteres<br />
ved at føre den opadbukkede kant på<br />
tagpladen ind under sternprofil og derefter<br />
lægge tagpladen ned på aggregatet.<br />
Fig. 7.15.<br />
6. For at opnå fald på tagpladerne lægges<br />
et u-profil på aggregatet. Fig. 7.16.<br />
7. De resterende tagplader påklæbes tætningsliste<br />
og placeres på aggregatet.<br />
Fig. 7.17.<br />
8. Herefter popnittes tagpladerne sammen.<br />
Fig. 7.18.<br />
9. Tagpladerne fastgøres til sternprofilerne.<br />
Fig. 7.19.
10. Der bores huller i aggregatet. Fig.<br />
7.20, og tagpladerne fastgøres med skruer<br />
- husk nylonskive.<br />
12. Samleskinner føres over tagsamlingerne.<br />
Fig. 7.22.<br />
7.6 Opstilling af aggregat<br />
udendørs<br />
Aggregat opstillet på tag må ikke<br />
indgå som en del af bygningens tagdækning,<br />
hvilket vil sige, at der under<br />
aggregatet skal være fuldt dækkende<br />
tagdækning.<br />
På aggregater der opstilles udendørs<br />
skal alle lodrette og vandrette samlinger<br />
mellem de enkelte sektioner<br />
omhyggeligt seales med en egnet<br />
vejrbestandig fugemasse f.eks. bygningssilicone.<br />
Affedt omhyggeligt overfladerne inden<br />
fugning.<br />
11. Sternprofilet og tagplader fastgøres<br />
endeligt. Fig. 7.21.<br />
13. Plastprop isættes enderne på samleskinnerne.<br />
Fig. 7.23.<br />
<strong>ZCN</strong> 9
7.7 Rørføringer<br />
Rørføringer skal udføres, så de ikke<br />
hindrer døropluk, inspektion og<br />
drift af aggregatet.<br />
Rørgennemføringer i paneler er forsynede<br />
med en pakning på den inderste<br />
panelplade. Pakningen er<br />
monteret i panelet udefra.<br />
7.8 Elektriske forbindelser<br />
Kabeltræk gennem paneler skal være<br />
lufttætte og sikres mod beskadigelse<br />
fra skarpe pladekanter.<br />
Kablet må ikke føres igennem inspektionsdørene.<br />
Hul for kabelgennemføring<br />
skæres med hulsav, og<br />
der monteres kabelgennemføringer<br />
som f. eks. vist på fig. 7.24.<br />
Den lufttætte gennemføring er på<br />
den indvendige side af panelet,<br />
mens tyllen i det udvendige panel<br />
kun beskytter kablet mod den skarpe<br />
pladekant.<br />
El-installationer skal udføres af autoriseret<br />
personel og således, at de yder beskyttelse<br />
mod elektriske chok.<br />
Elektriske dele (ventilatormotorer,<br />
spjæld-motorer, elvarmelegemer, automatik-komponenter<br />
og lignende) skal<br />
tilsluttes med kabel (bevægelige dele,<br />
f.eks. ventilatormotorer, med gummikabel)<br />
af godkendt type og iht. gældende<br />
forskrifter.<br />
Der skal installeres sikkerhedsafbrydere<br />
iht. stærkstrømsbekendtgørelsen og arbejdstilsynets<br />
krav.<br />
For yderligere detaljer om el tilslutning<br />
se under de enkelte punkter.<br />
Hul i plade<br />
10 <strong>ZCN</strong><br />
Udvendig<br />
kabeldiameter<br />
19 mm 7-10 mm<br />
23 mm 10-14 mm<br />
29 mm 14-20 mm<br />
38 mm 20-26 mm<br />
48 mm 26-35 mm<br />
Indvendig<br />
Figur 7.24<br />
Eksempel på kabelgennemføring i panel<br />
7.9 Kanaltilslutning<br />
Kanaler tilsluttes aggregatets indløbs-<br />
og udløbsåbninger ved hjælp<br />
af LS-skinner, fig. 7.25. Det er normalt<br />
ikke nødvendigt at anvende<br />
fleksible forbindelser ved kanaltilslutningen<br />
(svingningsdæmpere og<br />
fleksible forbindelser er indbygget i<br />
aggregatet mellem ventilator og<br />
hus). Dog kan eksterne fleksible forbindelser<br />
for montage med LS-skinner<br />
leveres som tilbehør.<br />
Aggregat<br />
Fleksibel<br />
forbindelse<br />
Figur 7.25<br />
Tilslutning med samleskinne<br />
Udvendig<br />
Kanal<br />
7.10 Vandlås<br />
Afløb fra "våde" sektioner (køleflader,<br />
kryds- vekslere, befugtere og evt.<br />
filtre) skal forsynes med vandlås.<br />
Som tilbehør kan <strong>Novenco</strong> levere en<br />
vandlås udført i plast, fig. 7.26.<br />
Vandlåsen er beregnet for undertryk<br />
og er forsynet med en kugle, så den<br />
er tæt, også uden at være vandfyldt.<br />
Vandlåsen sluttes til afløbet fra<br />
bundbakken i aggregatet. Alle afløb<br />
fra bundbakker i aggregatet er glatte<br />
og ∅32 mm udvendig.<br />
For at virke skal vandhøjden i vandlåsen<br />
(H-målet) være større end<br />
trykhøjden i aggregatet (Δp indvendig/udvendig<br />
i aggregatet ved<br />
vandlåsen).<br />
Eks.: Δp = 550 Pa. H-målet skal da<br />
være mindst 55 mm og hertil skal<br />
lægges det øgede tryktab for tilsmudsning<br />
af filtrene samt 10 mm til<br />
sikkerhed: min 300 Pa svarende til 30<br />
mm. Dette medfører at min. H-mål<br />
skal være 85 mm.<br />
Det anbefales at gøre H-målet så<br />
stort som muligt. Rør (6) afkortes,<br />
hvis vandlåsen er for høj.<br />
Afløbet (9) fra vandlåsen føres til afløb<br />
med min. 3‰ fald.<br />
Afløbsrøret skal slutte åbent over afløbet.<br />
Der skal altid være en vandlås<br />
for hver bundbakke i aggregatet. Flere<br />
vandlåse kan kobles på afløb (9),<br />
men faldet skal altid være min. 3‰<br />
på alle afløbsrør og afløbsrøret skal<br />
altid slutte åbent over gulvafløbet.<br />
Figur 7.26<br />
1. Stilleskrue med fod<br />
2. Fundament<br />
3. Bundbakke<br />
4. Afløbsstuds ∅32 mm udv. glat<br />
5. Vinkel<br />
6. Rør ∅32 mm<br />
7. Vandlås<br />
8. Kugle<br />
9. Afløb ∅32 mm udv. glat<br />
Max. undertryk for vandlås ved aggregat<br />
med stilbare fødder er 1200 Pa.
7.11 Prelplade<br />
Til centrifugalventilator med frit udløb<br />
uden kanaltilslutning monteres<br />
prelplade på udløbsflangen.<br />
Montage sker ved brug af samleskinner.<br />
Hjørnebeslag sættes på samleskinnerne<br />
i hjørnerne.<br />
Samleskinner og hjørnebeslag medfølger.<br />
8. Beskrivelse af aggregathus<br />
Aggregathuset er opbygget af et stativ<br />
beklædt med paneler. Stativet er<br />
samlet med indstikshjørner og har<br />
bløde afrundede kanter. Aggregathuset<br />
er indvendig glat, hvilket sikrer<br />
en nem rengøring.<br />
8.1 Panelerne<br />
Panelerne er 50 mm tykke og består<br />
af 2 lag stålplade med mellemliggende<br />
mineral-uld.<br />
Sidepanelerne er fastgjort til rammekonstruktionen<br />
med selvskærende<br />
pladeskruer 6,3 x 13 mm, med en<br />
topnøglevidde på 10 mm. Topnøglen<br />
må max. være ∅14 mm udvendig<br />
for at gå igennem hullet i den ydre<br />
plade i panelet fig. 8.1. Dette hul er<br />
dækket med en sort plastic blindprop.<br />
Ende-, top- og bundpaneler er fastgjort<br />
til rammen fra indvendig side<br />
med pladeskruer.<br />
Panelerne er forsynet med en selvklæbende<br />
tætningsliste (9x4,5 mm).<br />
.<br />
fig 8.1<br />
8.2 Døre<br />
Betjeningssiden er forsynet med tætsluttende<br />
døre, der i princippet er<br />
opbygget som panelerne. Dørene er<br />
forsynet med en mekanisk fastholdt<br />
gummitætningsliste.<br />
Hængslerne er justerbare. Ved at løsne<br />
skruerne med indvendig sekskanthoved<br />
i bagkanten af døren, kan<br />
døren justeres i vandret og lodret<br />
plan. Efter justeringen spændes<br />
skruerne igen, fig. 8.2.<br />
.<br />
fig. 8.2.<br />
Dørene er forsynet med tungelåse,<br />
der betjenes med den medleverede 8<br />
mm firkantnøgle eller monteres med<br />
håndtag. Dørene kan åbnes 180°,<br />
hvilket sikrer nem adgang for inspektion<br />
og service.<br />
.<br />
fig. 8.3.<br />
Dørene kan demonteres ved at fjerne<br />
stablerne i hængslerne, fig. 8.3.<br />
8.3 Rengøring<br />
Aggregathusets indvendige overflade<br />
skal holdes ren for støv og andet<br />
snavs, især foran filtrene. Rensning<br />
foretages med støvsuger for at fjerne<br />
alt snavs, så det ikke blæses ind i det<br />
betjente rum. Lyddæmpere rengøres<br />
som aggregathus.<br />
Efterfølgende findes vedligeholdelsesforskrift<br />
for de komponenter, der<br />
indgår i <strong>ZCN</strong>-aggregatet.<br />
8.4 Tæthed<br />
Hvis panelerne eller døre forsynes<br />
med f.eks. temperaturfølere skal<br />
pakningen monteres på den inderste<br />
panelplade. Hullet i panelets yderplade<br />
har ingen betydning for aggregatets<br />
tæthed.<br />
Inspektionsdørenes tætningslister<br />
skal være intakte.<br />
Ved demontering og efterfølgende<br />
montering af paneler er det vigtigt,<br />
at pakninger er lufttætte. Det vil normalt<br />
være nødvendigt at udskifte<br />
den selvklæbende tætningsliste (9 x<br />
4,5 mm).<br />
Rør- og kabelgennemføringer skal<br />
være tætte.<br />
Kontrollér med mellemrum, at kanaltilslutninger<br />
og fleksible forbindelser<br />
er tætte.<br />
8.5 Forhold omkring aggregatet<br />
Luftindtag skal friholdes for fremmedlegemer<br />
(papir, blade osv.).<br />
Vejledende intervaller<br />
(se også under de enkelte komponenter):<br />
Generel inspektion:<br />
1 gang pr. måned.<br />
Lettere intern rengøring:<br />
1. gang efter 1 måned.<br />
Siden hver 3. måned.<br />
<strong>ZCN</strong> 11
Filterkontrol:<br />
1. gang efter 1 måned.<br />
Siden hver 3. måned.<br />
Kontrol af øvrige funktioner:<br />
Hver 3. måned.<br />
Grundig gennemgang og rengøring<br />
af hele aggregatet:<br />
1 gang om året.<br />
9. Spjæld<br />
Spjældet består af et antal spjældplader<br />
af aluminium, som er monteret i<br />
kunststoflejer i en ramme. Spjældbevægelsen<br />
foregår via en koblingsplade<br />
med udskæringer for reguleringsarme<br />
med rustfaste tappe monteret<br />
på de enkelte spjældaksler, fig.<br />
9.1.<br />
Indvendige og udvendige spjæld er<br />
monteret i/på aggregatet med LSskinner.<br />
Låsebrikker<br />
Figur 9.1<br />
9.1 Montage af spjældmotorer<br />
Spjældene på aggregatet er beregnet<br />
for montage af Belimo spjældmotorer.<br />
Én spjældaksel på hvert spjæld<br />
er forsynet med en forlængeraksel<br />
∅15 x 80 mm for direkte montage af<br />
spjældmotor type SM/FM, fig. 9.2.<br />
12 <strong>ZCN</strong><br />
Akeslarm<br />
Styreleje<br />
Koblingsplade<br />
Figur 9.2<br />
Pinolskrue<br />
Forlængeraksel<br />
Styretap<br />
Når spjældmotoren er forbundet<br />
elektrisk, afpasses spjældmotorens<br />
og spjældpladernes vandring efter<br />
hinanden, som anvist i montagevejledningen<br />
for spjældmotoren.<br />
9.2 Spjæld i krydsvarmeveksler<br />
Afspæringsspjældet er monteret<br />
skråtliggende direkte på varmeveksleren.<br />
By-pass spjældet er ligeledes monteret<br />
skråtliggende ved siden af varmeveksleren<br />
sådan at spjældenes<br />
aksler ligger i forlængelse af hinanden.<br />
9.3 Drejningsmomenter for<br />
spjæld<br />
Aggregat type Moment Nm<br />
<strong>ZCN</strong>-9/6 8<br />
<strong>ZCN</strong>-13/6 8<br />
<strong>ZCN</strong>-13/8 14<br />
<strong>ZCN</strong>-18/8 14<br />
<strong>ZCN</strong>-18/10 20<br />
<strong>ZCN</strong>-18/12 20<br />
<strong>ZCN</strong>-18/15 30<br />
<strong>ZCN</strong>-18/18 30<br />
<strong>ZCN</strong>-21/21 30<br />
Afspærringsspjældet og by-pass<br />
spjældet er med stangtræk forbundet<br />
til 2 aksler for individuel regulering<br />
eller til en fælles aksel for sammenkoblet<br />
regulering. Spjældmotoren<br />
monteres direkte på akslen som<br />
beskrevet ovenfor.<br />
Ved koblede spjæld ganges ovennævnte<br />
værdier med 2.<br />
Spjældmotorens drejningsmoment<br />
skal være lig med eller større end<br />
drejningsmomenterne i tabellen.<br />
9.4 Vedligeholdelse<br />
SJD spjældet er tilnærmelsesvis vedligeholdelsesfrit,<br />
men det bør tilses,<br />
at spjældet friholdes for belægning<br />
af støv og snavs.<br />
Dette gælder både luftvejen samt reguleringsmekanismen<br />
udenfor luftvejen.<br />
Endvidere tilsikres problemfri regulering<br />
ved, at reguleringsmekanismen<br />
altid er smurt, f.eks. med grafitfedt,<br />
hvor bevægelige metaldele glider<br />
mod hinanden. Man skal især<br />
være opmærksom på dette, hvis den<br />
bestryende luft virker affedtende.<br />
9.5 Spjældmotorer<br />
Spjældmotorer vedligeholdes i henhold<br />
til forskrift fra leverandører af<br />
disse.<br />
Ved eventuel udskiftning af spjældmotor<br />
til anden type er det vigtigt at<br />
kende spjældets reguleringsmoment.<br />
De forskellige reguleringsmomenter<br />
fremgår af foranstående skema.<br />
9.6 Stangtræk<br />
Stangtræksforbindelser af metal<br />
(kugleled) mellem 2 spjæld eller for<br />
spjældmotor skal holdes rene og velsmurte.<br />
Ved servicearbejde, som kræver demontering<br />
af stangforbindelsen,<br />
skal spjældbevægelsen genindstilles<br />
nøje, idet for tidligt anslag ved<br />
spjældlukning kan overbelaste<br />
spjældmotoren og beskadige spjældet.
10. Filtre<br />
Aggregatet er forsynet med et eller<br />
flere af de her viste filtertyper. Finfiltre<br />
af høj udskilningsklasse er ofte<br />
suppleret med et forfilter af grundfiltertypen.<br />
Filtrene, som er typemærket, er indsat<br />
i holdere og fastholdt af låseskinner,<br />
der presser filterrammen ind<br />
imod gummipakningen og udløses<br />
ved et skub på skinnernes håndtag,<br />
fig. 10.1. Planfiltre er dog monteret i<br />
u-skinner.<br />
Figur 10.1<br />
10.1 Filtervagt<br />
Der findes 3 typer filtervagt, fig. 10.2:<br />
1 U-rørs manometer.<br />
2 Manometer med logaritmisk<br />
skala.<br />
3 Skrå-rørs manometer.<br />
Døren til filtersektionen er monteret<br />
med to slangestudse, der er ført til<br />
målepunkter på begge sider af filtret.<br />
Manometret er, når det medleveres,<br />
monteret på døren til filtersektionen.<br />
Ved opstart skal den medleverede<br />
manometervæske fyldes på, og slangerne<br />
forbindes til manometret<br />
3<br />
1<br />
Figur 10.2<br />
2<br />
10.2 Filterskift / rengøring<br />
Alle filtre - bortset fra metalfilter FM,<br />
som kan rengøres ved afvaskning -<br />
er éngangsfiltre, som udskiftes, når<br />
det anbefalede sluttryktab Δp er nået.<br />
10.3 Levetid<br />
Filtrenes levetid afhænger af driftsrytmen<br />
og støvkoncentration i luften.<br />
Der bør foretages regelmæssig kontrol<br />
af tryktabet, og det frarådes at<br />
forlænge levetiden ved at overskride<br />
de anbefalede sluttryktab, idet luftmængden<br />
derved reduceres, og anlæggets<br />
virkningsgrad forringes.<br />
Stor støvophobning i filtrene kan<br />
desuden skabe uhygiejniske forhold<br />
i anlægget.<br />
10.4 Anbefalede sluttryktab for<br />
filtre<br />
G2 Perm Alu 150 Pa<br />
G4 AM 300 150 Pa<br />
G4 Lommefilter 150 Pa<br />
F5 Lommefilter 200 Pa<br />
F6 Lomme/kompaktfilter 200 Pa<br />
F7 Lomme/kompaktfilter 200 Pa<br />
F8 Lomme/kompaktfilter 300 Pa<br />
Anbefalet sluttryktab kan være lavere<br />
end angivet i tabellen, idet luftmængden<br />
ikke må variere mere end<br />
± 10 %.<br />
10.5 Erstatningsfiltre<br />
På filterrammen er der anbragt et<br />
skilt med de nødvendige data for<br />
genbestilling af filter:<br />
- Filtertype og bestillingsnummer.<br />
Planfilter FS (syntetisk)<br />
Planfilter FM (metal)<br />
Lommefilter FG (grundfilter)<br />
Lommefilter FF (finfilter)<br />
Kompaktfilter FF (finfilter)<br />
<strong>ZCN</strong> 13
11. Rotorvarmeveksler.<br />
Fig. 11<br />
Rotorvarmeveksler består af en rotor<br />
og et drivsystem. Rotoren der har<br />
indvendige kuglelejer og er fastgjort<br />
i huset med skruer igennem en justeringsskive<br />
(excentrik), et langhul i<br />
stativet og en skive ind i akselenden<br />
fig. 11.1 og fig 11.2.<br />
Fig 11.1<br />
Placering af børstetætning, renblæsningsektor,<br />
målestudse og et<br />
drivsystem.<br />
I <strong>ZCN</strong> 9/6 til 13/8 er børstelisten,<br />
der danner tætning langs rotorens<br />
omkreds monteret på rotoren mens<br />
børstelisterne, der danner tætning<br />
mellem øverste og nederste luftstrøm<br />
på tværs og på langs af rotoren<br />
er placeret på stativet. Der er kun<br />
14 <strong>ZCN</strong><br />
Fig 11.2<br />
Return air<br />
Fresh air<br />
Fresh air<br />
Return air<br />
94138LA 94138LB 94138LB<br />
Return air<br />
Fresh air<br />
Fresh air<br />
Return air<br />
94138RA 94138RB<br />
Rotorveksler for <strong>ZCN</strong> 9/6 til 13/8<br />
børstetætning på den side af rotoren,<br />
der er modsat renblæsningssektoren<br />
<strong>ZCN</strong> 18/8 til 18/15 er alle børstetætninger<br />
monteret på stativet dog er<br />
der ingen børstetætning ved udeluftens<br />
afgangsside.<br />
Renblæsningssektoren og drivsystemet<br />
er placeret som vist på skitserne,<br />
Return air<br />
Fresh air<br />
1881815LA 1881815LB<br />
Return air<br />
Fresh air<br />
Fresh air<br />
Return air<br />
Fresh air<br />
Return air<br />
1881815RA 1881815RB<br />
Rotorveksler for <strong>ZCN</strong> 18/8 til 18/15<br />
afhængig af rotorvekslerens position.<br />
11.1 Drivsystem<br />
Drivsystemet består enten af et system<br />
for automatisk regulering af<br />
rotorens omdrejningstal eller en<br />
gearmotor for konstant drift af rotorens<br />
omdrejningstal.<br />
Drivsystemet er monteret i returluftdelen<br />
i rotorvekslen. Fig. 11.3 og 11.4<br />
styreboks og motor sidder på samme<br />
konsol<br />
Fig. 11.3 EMS styreboks<br />
Fig. 11.4 EMS Drivmotor<br />
EMS-system for automatisk drift af<br />
rotoren er let at anvende da drivsystemet<br />
ikke kræver nogen indregulering<br />
eller justering. Motoren er en<br />
speciel motor uden gear og kan kun<br />
køre sammen med styreenheden.<br />
Indbyggede funktioner i model S er:<br />
Automatisk renblæsningsdrift<br />
Rotationsovervågning med<br />
ekstern rotationsføler<br />
Alarmrelæ<br />
Testomkobler
Den elektriske tilslutning 1 x 230V,<br />
samt tilslutning af styresignal og<br />
eventuel alarm foretages i styreenheden,<br />
mens interne forbindelser<br />
mellem styreenhed og motor og mellem<br />
styreenhed og rotationsføler er<br />
monteret fra fabrikken.<br />
I aggregat <strong>ZCN</strong> 9/6 til 18/8 anvende<br />
EMS VVX 15 S.<br />
I aggregat <strong>ZCN</strong> 18/10 til 18/15 anvendes<br />
EMS VVX 25 S.<br />
DIP-omskiftere nr. 7 og 8 for maksimalt<br />
omdrejningstal er for <strong>ZCN</strong> 9/6<br />
indstillet til 80% mens de for <strong>ZCN</strong><br />
13/6 til 18/15 er indstillet til 100%.<br />
Rotorens maximale omdrejningstal<br />
er 11-12 o/min.<br />
For mere detaljerede tilslutningsanvisninger<br />
for netspænding og tilslutning<br />
af styresignaler samt indstilling<br />
af DIP-omskiftere henvises til den<br />
specielle manual indlagt i rotorveksler<br />
sektionen.<br />
Gearmotor for fast hastighed:<br />
Denne gearmotor er for 230/400V 50<br />
Hz og tilsluttes som vist i motorens<br />
klemkasse. Gearmotoren er vedligeholdelsesfri.<br />
Forbindelsesdiagram for EMS WX 15 og 25<br />
Ved eftersyn og service skal ventilator og<br />
rotor stoppes, inden dørene åbnes.<br />
11.2 Kontrol af rotorens placering i<br />
rotorhuset<br />
Rotoren er ved montage på fabrikken<br />
justeret så den kører korrekt i rotorsektionen.<br />
Ved transport, håndtering<br />
og opstilling af rotorsektionen<br />
kan denne justering ændre sig.<br />
Inden igangsætning af aggregatet<br />
skal det derfor kontrolleres at spalten,<br />
der er ca. 18 mm; mellem rotor<br />
og hus er ens overalt langs rotorens<br />
omkreds, hvor børstelisten danner<br />
tætning mellem luftstrengene.<br />
11.3 Justering af rotorens placering<br />
i rotorhuset<br />
Rotoren er fastgjort i huset med<br />
skruer igennem en justeringsskive<br />
(excentrik), et langhul i stativet og en<br />
skive ind i akselenden. Dermed kan<br />
rotorens position i huset justeres,<br />
fig. 11.2.<br />
I <strong>ZCN</strong> 9/6 til 13/8 er der kun excentrik<br />
i siden uden skrot (ved renblæsningssektoren).<br />
I <strong>ZCN</strong> 18/8 til 18/15<br />
er der excentrik i begge sider.<br />
Hvis spalten ikke er ens langs hele<br />
rotoromkredsen skal den justeres:<br />
Demonter dækslet over justeringsskruen,<br />
fig. 11.5.<br />
Centerskruen i akselenden løsnes og<br />
ved hjælp af justeringsskiven justeres<br />
rotoren til spalten, mellem rotor<br />
og hus er ens overalt langs rotorens<br />
omkreds, fig. 11.6.<br />
<strong>ZCN</strong> 9/4 t.o.m. 18/10 er nølevidden<br />
32 mm for justeringsskiven.<br />
<strong>ZCN</strong> 18/12 og 18/15 er nølevidden<br />
41 mm.<br />
Efter justering spændes centerskruen<br />
igen og dækslet monteres over justeringsskiven,<br />
fig. 11.7.<br />
Med passende mellemrum i driftsperioden,<br />
kontrolleres det, at børstetætninger<br />
overalt ligger an mod rotorfladen.<br />
Fig. 11.5<br />
Fig. 11.6<br />
<strong>ZCN</strong> 15
11.4 Renblæsningssektor<br />
I rotorvarmeveksler kan lækager<br />
mellem udeluft- og afkastluftstrengene<br />
ikke elimineres fuldstændigt.<br />
Ved at sikre p11 < p22 og p12 < p21<br />
kan overførelse af forurenet afkastluft<br />
til udeluften gennem lækagerne<br />
undgås.<br />
Grundet varmevekslerens rotation<br />
overføres en vis mængde forurenet<br />
afkastluft til udeluften hvor varmeveksleren<br />
passerer fra afkastluftstrengen<br />
til udeluftstrengen.<br />
Derfor er varmeveksleren forsynet<br />
med en renblæsningssektor, som er<br />
placeret hvor rotoren passerer fra afkastluften<br />
til udeluftstrengen.<br />
(fig. 11.7)<br />
Renblæsningsektoren er justerbar i 7<br />
positioner, benævnt position 0 til position<br />
6. Renblæsningssektoren er<br />
ved leveringen indstillet i position 0.<br />
I varmevekslere hvor udeluftstrengen<br />
er placeret nederst skal rotoren<br />
bevæge sig nedad, når den betragtes<br />
fra betjeningssiden. Renblæsningssektoren<br />
skal da reguleres opad, så-<br />
Fig. 11.7 Renblæsningssektor<br />
16 <strong>ZCN</strong><br />
ledes at position 6 er det øverste hul.<br />
Modsat i varmevekslere hvor udeluftstrengen<br />
er placeret øverst skal<br />
rotoren bevæge sig opad set fra betjeningssiden,<br />
her drejes renblæsningssektoren<br />
nedad og position 6 er<br />
således det nederste hul.<br />
Str. 9/4 – 13/8 er forsynet med 9 huller,<br />
hvoraf de 2 på den anden side af<br />
position 0 ikke anvendes.<br />
Renblæsningssektoren skal justeres<br />
efter anlæggets trykforhold: p22-p12<br />
i overensstemmelse med nedenstående<br />
skema.<br />
Sektor<br />
indstilling<br />
Differenstryk (pa)<br />
Position 6 0 < p22 - p12 < 185*<br />
Position 5 185 < p22 - p12 < 240<br />
Position 4<br />
Position 3<br />
240 < p 22 - p 12 < 335<br />
335 < p 22 - p 12 < 535<br />
Position 2 535 < p22 - p12 < 1300<br />
Position 1 1300 < p22 - p12 Position 0 p 22 - p 12 < 0**<br />
* Ufuldstændig renblæsning ved<br />
p 22 - p 12 < 150 pa<br />
** Ingen renblæsning ved p 22 - p 12 < 0 pa<br />
11.5 Rotorlejer<br />
Rotorlejerne er kuglelejer, som ikke<br />
kan eftersmøres. Når lejernes levetid<br />
er udløbet, skal de udskiftes. Udskiftningen<br />
bør foretages af en servicemontør.<br />
11.6 Remtræk<br />
Remtrækket er med elastisk rundrem,<br />
som ikke kræver vedligeholdelse.<br />
Elasticiteten i remmen er<br />
”remstramning”. Rotoren kan være<br />
forsynet med en reserverem, hvis<br />
det er ordret ved bestilling af aggregatet.<br />
Hvis remmen sprænger, anvendes<br />
reserveremmen, og rotoren bør ved<br />
først givne lejlighed forsynes med en<br />
ny reserverem. Dette bør udføres af<br />
en servicemontør, da remmen skal<br />
svejses sammen.<br />
11.7 Rengøring<br />
Selv om aggregatet er forsynet med<br />
luftfiltre, kan der tid efter anden, aflejres<br />
støv på rotorens overflade. For<br />
at undgå reduktion af anlæggets<br />
ydelse skal rotoren rengøres med<br />
passende mellemrum. Adgang til<br />
rengøring af rotoren opnås ved at åbne<br />
inspektionsdørene ud for filtrene<br />
og trække filtrene ud, eller – hvis aggregatet<br />
er forsynet med inspektionsrum<br />
type DA – at åbne dørene i<br />
disse.<br />
Rotoren rengøres ved støvsugning<br />
med mundstykke med en blød børste,<br />
eller ved gennemblæsning med<br />
trykluft. Anvendes trykluft skal renblæsningen<br />
ske fra den rene side<br />
mod den støvbelagte side, og aggregathuset<br />
støvsuges og aftørres til<br />
sidst.
12. Krydsvarmeveksler<br />
Krydsvarmeveksler sektionen er<br />
bygget op omkring en krydsstrømspladevarmeveksler<br />
med et stort antal<br />
smalle kanaler, hvor den varme<br />
og den kolde luftstrøm passerer hinanden<br />
adskilt af tynde metalplader.<br />
Krydsvarmeveksler sektionen kan<br />
være med by-pass og så fylder vekslerblokken<br />
kun end del af bredden<br />
mens resten af bredden udgøres af<br />
by-pass kanalen.<br />
I størrelserne 9/6 – 13/8 er varmeveksleren<br />
udført som én blok og bypass<br />
kanalen er placeret i sektionens<br />
bagside modsat aggregatets betjeningsside.<br />
Afspærringsspjæld og by-pass<br />
spjæld kan betjenes individuelt med<br />
2 spjældmotorer eller kobles således<br />
at begge spjæld betjenes med 1<br />
spjældmotor.<br />
I størrelserne 18/8 – 18/12 er varmeveksleren<br />
delt i 2 blokke med bypass<br />
kanalen placeret midt imellem.<br />
De 2 afspærringsspjæld kobles altid<br />
så de betjenes som ét spjæld.<br />
Afspærringsspjældene og by-pass<br />
spjældet kan betjenes med 2 spjældmotorer<br />
eller alle 3 spjæld kan kobles<br />
så de betjenes med 1 spjældmotor.<br />
For spjældmotorernes moment se<br />
under spjæld pkt. 9.3.<br />
Fig. 12.2 Fig. 12.3<br />
Fig. 12.4 Fig. 12.5<br />
Figur 12.1<br />
<strong>ZCN</strong> 17
12.1 Varmeveksler/spjæld<br />
Når krydsvarmevekslersektion er<br />
udstyret med en by-passkanal, kan<br />
udeluften ledes forbi varmeveksleren<br />
ved hjælp af et skråtliggende<br />
spjældarrangement med 2(3) spjæld,<br />
monteret direkte på varmeveksler<br />
og by-passkanal.<br />
Spjældarrangementet er forberedt<br />
for montage af Belimo spjældmotorer<br />
på en 8 mm firkantet aksel og udføres<br />
i to varianter:<br />
1) Forberedt for montage af 2<br />
spjældmotorer for individuel regulering<br />
af de to luftveje.<br />
2) Sammenkoblet for montage af 1<br />
spjældmotor, så by-pass kanalen<br />
afspærres, når der åbnes for varmeveksleren<br />
og omvendt<br />
12.2 Bundbakker<br />
Krydsvarmevekslersektionen er udstyret<br />
med 2 bundbakker, èn på hver<br />
<strong>ZCN</strong> 9/6 til 13/8 for 2 spjældmotorer<br />
<strong>ZCN</strong> 18/8 til 18/12 for 2 spjældmotorer<br />
<strong>ZCN</strong> 9/6 til 13/8 for 1 spjældmotor<br />
<strong>ZCN</strong> 18/8 til 18/12 for 1 spjældmotor<br />
18 <strong>ZCN</strong><br />
side af varmeveksleren, for opsamling<br />
og bortledning af kondensvand<br />
og eventuelt rengøringsvand.<br />
Bundbakkerne er forsynet med et afløb<br />
hver, som er udvendigt glat ∅32<br />
mm. Afløbene er ført ud gennem aggregathuset,<br />
og skal forsynes med<br />
hver en vandlås. Se aggregathus s. 9<br />
pkt.7.9. Ved behov kan krydsvarmeveksleren<br />
forsynes med en dråbeafskiller<br />
i afkastluftsiden.<br />
12.3 Demontering af varmeveksler<br />
Før døren til krydsvarmeveksleren<br />
åbnes stoppes anlægget.<br />
Døre og eventuelle paneler og stolper<br />
samt det langsgående profil demonteres.<br />
Spjældarrangementet er monteret i 2<br />
skinner og kan nu trækkes ud efter<br />
demontering af elforbindelse til<br />
spjældmotorerne.<br />
Varmeveksleren er monteret i 4 skinner.<br />
Én i top, én i bund og 2 i mellem-<br />
dækket mellem aggregatets øverste<br />
og nederste del.<br />
Varmevekslerblokken er efter demontering<br />
af spjældarrangementet<br />
frit tilgængelig og kan trækkes ud.<br />
På størrelserne 18/8 - 18/12 skal<br />
“by-passkanalen” demonteres inden<br />
den bagerste vekslerblok kan<br />
trækkes ud.<br />
Bemærk: Ved genmontage skal det kontrolleres,<br />
at pakninger og tætningslister<br />
er intakte, hvis de er defekte skal de udskiftes.<br />
12.4 Vedligeholdelse<br />
Reguleringsmekanismen på spjældene<br />
skal altid være vel smurt, f.eks.<br />
med grafitfedt, hvor bevægelige metaldele<br />
glider mod hinanden.<br />
Spjældmotorer vedligeholdes i henhold<br />
til forskrift fra leverandør af<br />
disse.<br />
12.5 Rengøring<br />
Selv om aggregatet er forsynet med<br />
filtre, vil der tid efter anden aflejres<br />
smuds på spjæld og varmevekslerblok.<br />
Smudsaflejringen er koncentreret<br />
på de første 50 mm i varmevekslerblokken,<br />
hvilket letter rengøringen.<br />
For normal ventilation er det<br />
tilstrækkeligt at børste ind- og udløbet<br />
én gang årligt. Komplettering<br />
kan ske med trykluft eller spuling<br />
med vand. Ved mere belastede anlæg<br />
(industrianlæg) anbefales rengøring<br />
oftere. Der kan evt. anvendes<br />
højtryksspuling. Max. spuletryk<br />
med fladspulende dysse er 100 bar.<br />
Det anbefales at anvende et 90 graders<br />
dysserør med en fladspulende<br />
dysse.<br />
OBS! Højtryksspuling må ikke gøres<br />
direkte på pladen
13. Varme- og køleflader<br />
Varme- og kølefladerne består af<br />
kobberrør med aluminiumslameller<br />
monteret i en stålpladeramme.<br />
Vandets frem- og returløb sker gennem<br />
samlerør med tilslutningsstudse,<br />
fig. 13.1, ført ud gennem betjeningssidens<br />
panel.<br />
Montagearbejde tæt ved varme- eller<br />
kølefladerne skal foregå med forsigtighed<br />
for at undgå beskadigelser<br />
af lamellerne.<br />
Varmefladerne er på afgangsrøret<br />
forsynet med en studs for montage<br />
af dykrørsføler i forbindelse med<br />
frostsikring.<br />
13.1 Rørtilslutninger<br />
Tilslutning til rørsystemet foretages<br />
af VVS entreprenøren.<br />
Varme- og køleflader skal altid tilsluttes<br />
i modstrøm (til- og afgangsrør<br />
er mærket med pile) og således,<br />
at expansionskræfter eller rørsystemets<br />
egenvægt ikke belaster fladernes<br />
rørtilslutninger.<br />
Hvis varme- eller kølefladens tilslutninger<br />
er udført som gevindrør, skal<br />
der holdes kontra på disse for at<br />
undgå deformering og beskadigelse<br />
af fladens interne rørsystem, fig.<br />
13.2.<br />
Figur 13.2<br />
Kølefladen er monteret i en bundbakke<br />
i rustfast stål med 2 afløb, ∅32<br />
mm udvendig glat, ført ud gennem<br />
panelet i betjeningssiden. Afløbene<br />
skal monteres med vandlås. Se fig.<br />
7.26 side 10.<br />
Figur 13.1<br />
13.2 Rengøring<br />
Varme- og køleflader skal renholdes<br />
for støv og fremmedlegemer af hensyn<br />
til hygiejne og varme-/køleydelsen.<br />
Rengøring af varmeflader sker ved<br />
støvsugning fra luftens tilgangsside.<br />
I særlige tilfælde kan anvendes trykluft<br />
fra luftens afgangsside eller spuling<br />
med vand.<br />
Rengøringen skal foregå med forsigtighed,<br />
idet aluminiumslamellerne<br />
er sårbare for stød og slag.<br />
Rengøringsintervallet er afhængigt<br />
af luftens støvindhold.<br />
Køleflader:<br />
Køleflader er monteret i en bundbakke<br />
med afløb for kondensat ført<br />
ud gennem betjeningssiden. Køleflader<br />
rengøres ved spuling med vand,<br />
og såvel bundbakken som afløb skal<br />
renholdes for at undgå algedannelser.<br />
I aggregater med store lufthastigheder<br />
er der efter kølefladen monteret<br />
en dråbeafskiller til at opfange vanddråber.<br />
Dråbeafskilleren kan udtages<br />
for rengøring.<br />
Ved al rengøring gælder at støv og<br />
vand i bunden af aggregathuset skal<br />
fjernes umiddelbart efter rengøringen;<br />
gerne med en støv-/vandsuger.<br />
Andre komponenter:<br />
Rørsystemets komponenter for regulering<br />
og udluftning samt andre<br />
komponenter med betydning for<br />
varme-/kølefladernes drift skal<br />
vedligeholdes forskriftsmæssigt, og<br />
deres rette funktion jævnligt kontrolleres.<br />
13.3 Demontering af varme- og<br />
køleflader<br />
Hvis det ved reparation af varme- og<br />
køleflader er nødvendigt at foretage<br />
adskillelse og senere samling af rørforbindelser,<br />
skal der på samlerør<br />
med gevindstudse holdes kontra for<br />
at undgå at fladens kobberrør deformeres<br />
og bliver utætte, fig. 13.2.<br />
Ved genindbygning af en demonteret<br />
køleflade er det meget vigtigt af<br />
foretage omhyggelig tætning rundt<br />
om kølefladen for at undgå, at små<br />
luftlækager med stor lufthastighed<br />
forårsager medrivning af kondensvand<br />
ud over kanterne på bundbakken<br />
for kølefladen.<br />
Køleflader for direkte ekspansion:<br />
Vedligeholdelse sker efter samme<br />
princip som ved køleflader for vand,<br />
suppleret med kølefirmaets anvisninger<br />
for vedligeholdelse af rørsystemet<br />
og tilhørende komponenter.<br />
<strong>ZCN</strong> 19
13.4 Frostsikring<br />
Varme- og køleflader skal sikres<br />
mod frostsprængning. Det sker<br />
bedst ved en konstant vandgennemstrømning<br />
i disse og modulerende<br />
regulering af vandtemperaturen.<br />
Princippet fremgår af diagrammet<br />
fig. 13.3 med et separat kredsløb i<br />
forbindelse med et shunt arrangement<br />
tæt ved varme- eller kølefladen.<br />
I øvrigt bør anlægget forsynes med<br />
automatik, som ved frostfare åbner<br />
ventilen for vandgennemstrømning,<br />
stopper ventilatoren og lukker<br />
spjæld mod udeluften.<br />
Varmeflader er forsynet med en<br />
stuts for dykrørsføler.<br />
Figur 13.3 Varme- eller køleflade<br />
VM= Motorventil<br />
V = Afspærringsventil<br />
VR = Regulerings- og afspærringsventil<br />
VK = Kontraventil<br />
P 1 = Cirkulationspumpe for varme-<br />
/køleanlæg (primærkreds)<br />
P 2 = Cirkulationspumpe for varme-<br />
/køleanlæg (sekundærkreds)<br />
t = Termometer<br />
13.5 El-varmeflade<br />
El-varmefladen, fig.13.4, er opbygget<br />
af rørvarmelegemer af rustfrit<br />
stål indbygget i en stålramme og forsynet<br />
med klemkasse med nødvendige<br />
kabelforskruninger.<br />
Eltilslutning foretages i klemkassen i<br />
henhold til forbindelsesdiagram i<br />
denne. Vær omhyggelig ved forbindelse<br />
af ledningerne til varmelegemerne.<br />
20 <strong>ZCN</strong><br />
Fra kedel eller<br />
varmeveksler<br />
Bemærk: Termostaterne skal forbindes<br />
direkte til varmefladens styrestrøm, og<br />
der må kun tilsluttes spænding til rørvarmelegemerne,<br />
når ventilatoren kører.<br />
Figur 13.4<br />
13.6 Maximumtermostat<br />
Varmefladen er forsynet med en justerbar<br />
maximumtermostat med<br />
indstillingsområde fra 30 til 110 °C.<br />
Efter udfald genindkobler maximumtermostaten<br />
automatisk ved<br />
faldende temperatur.<br />
13.7 Overophedningstermostat<br />
Varmefladen er forsynet med en<br />
overophedningstermostat (brandtermostat)<br />
med fast indstilling på<br />
110 °C og for manuel genindkobling<br />
efter udfald.<br />
13.8 Automatik- og sikkerhedsfunktioner<br />
Automatiksystemet skal udføres, så<br />
varmefladen kun kan forsynes med<br />
spænding, når ventilatoren er i drift.<br />
Ved udfald af maximumtermostaten<br />
skal alene spændingen til rørvarmelegemerne<br />
afbrydes. Automatisk<br />
gen-indkobling sker efter afkøling<br />
på ca. 15°C. Ved udfald af overophedningstermostaten<br />
skal ventilatoren<br />
stoppe og øvrige automatikfunktioner<br />
gå i stilstandsposition.<br />
Før genstart af anlægget undersøges<br />
årsagen til stoppet, inden termosta-<br />
tens genindkoblingskontakt aktiveres.<br />
For at undgå unødige udfald af overhedningstermostaten<br />
ved planlagte<br />
anlægsstop, bør anlægget forsynes<br />
med automatik for afkølende, forlænget<br />
ventilatordrift.<br />
Bemærk: Minimum lufthastighed<br />
over standardvarmelegemer er<br />
2 m/s af hensyn til overophedning<br />
af varmelegemet, og termostaterne<br />
skal forbindes direkte til varmefladens<br />
styrestrøm.<br />
13.9 Kontrol af termostater<br />
Ved idriftsætning af varmefladen og<br />
mindst én gang om året kontrolleres<br />
termostaternes funktion:<br />
Indstil maximumtermostaten på 110<br />
°C og kontrollér, at både maximumtermostat<br />
og overhedningstermostat<br />
afbryder samtidigt.<br />
Sker dette ikke, tilkaldes en servicetekniker.<br />
Efter kontrollen sættes maximumtermostaten<br />
igen på normal indstilling.<br />
13.10 Kontrol af ledningsforbindelsers<br />
Afbryd spændningen til el-varmefladen.<br />
Kontrollér og efterspænd<br />
ledningsforbindelser til varmelegeme<br />
og termostater mindst én gang<br />
om året.<br />
Svag brandlugt ved start<br />
- skyldes i reglen støvbelægning på<br />
varmelegemer efter længere tids anlægsstop<br />
og vil normalt hurtigt forsvinde.<br />
Sker dette ikke, må el-varmefladen<br />
nøje inspiceres og overophedningstermostatens<br />
funktion<br />
kontrolleres.
14. Centrifugalventilatorer<br />
Ventilatorenheden består af en dobbeltsugende<br />
centrifugalventilator,<br />
motor og kileremstræk monteret på<br />
et rammesystem med svingningsdæmpere.<br />
Ventilatorenheden er<br />
monteret i to tværgående skinner<br />
fastgjort til aggregatet. Ventilatorens<br />
udløbsåbning er forbundet til aggregatets<br />
afgangspanel med en fleksibel<br />
forbindelse, der er fastholdt til afgangspanelet<br />
med to skinner fastspændt<br />
med pladeskruer.<br />
I aggregater <strong>ZCN</strong> 9/6 til 13/6 pos. A-<br />
E er ventilatorenheden monteret<br />
vandret i toppen af sektionen og pos.<br />
D-F i bunden. I pos. B og C (fig.14.1)<br />
er ventilatorenheden monteret lodret<br />
mod udblæsningspanelet, fig.<br />
14.1. Ventilatorenhedens udvendige<br />
ramme er i betjeningssiden fastgjort<br />
til skinnerne med to skruer. Modsat<br />
betjeningssiden er ventilatorenhedens<br />
udvendige ramme fastholdt til<br />
skinnerne med to holdebeslag.<br />
Motoren er monteret på en hængslet<br />
motorplade, som med to stilleskruer<br />
kan vippes for stramning af remmene.<br />
Figur 14.1<br />
I aggregater <strong>ZCN</strong> 13/8 til 18/10 er<br />
ventilator-enheden monteret i bunden<br />
af aggregatet, fig. 14.2. Ventilatorenhedens<br />
udvendige ramme er i<br />
betjeningssiden fastgjort til skinnerne<br />
med to skruer. Modsat betjeningssiden<br />
er ventilatorens udvendige<br />
ramme fastholdt til skinnerne med<br />
to holdebeslag.<br />
Figur 14.2<br />
Motoren er monteret på to spændeskinner,<br />
hver forsynet med en stilleskrue<br />
for stramning af remmene.<br />
I aggregater <strong>ZCN</strong> 18/12-21/21 er<br />
ventilatorenheden monteret i bunden<br />
af aggregatet, fig 14.3. Ventilatorenhedens<br />
fodprofiler er i betjeningssiden<br />
fastgjort til skinnerne<br />
med 4 skruer. Modsat betjeningssiden<br />
er ventilatorens fodprofiler fastholdt<br />
til skinnerne med 4 holdebeslag.<br />
Motoren er monteret på 2<br />
spændeskinner, hver forsynet med<br />
en stilleskrue for stramning af remmene.<br />
Adgang til eftersyn og vedligeholdelse<br />
af ventilator og remtræk<br />
opnås ved at åbne inspektionsdøren<br />
på aggregatets betjeningsside.<br />
Bemærk: Håndtag<br />
Normalt er ventilatoren ubeskyttet<br />
(uden remskærm eller beskyttelsesnet),<br />
og der må ikke monteres håndtag på døren,<br />
men den specielle firkantnøgle skal<br />
anvendes til at åbne døren.<br />
14.1 Opbevaring<br />
Ved mere end 3 måneders oplagring<br />
bør remtrækket løsnes, og ventilatorhjulet<br />
jævnligt drejes ved håndkraft.<br />
14.2 El-tilslutninger<br />
Foretages af autoriseret personel og<br />
efter gældende forskrifter i motorens<br />
klemkasse i henhold til diagram<br />
på lågets inderside.<br />
Der skal etableres en aflåselig vedligeholdelsesafbryder<br />
udvendig på aggregatet.<br />
Motoren skal tilsluttes med gummikabel<br />
af godkendt type og iht. gældende<br />
forskrifter.<br />
Kablet må ikke føres igennem inspektions-dørene.<br />
Hul for kabelgennemføring<br />
skæres med hulsav, og<br />
der monteres kabelgennemføringer<br />
som f. eks. vist på fig. 7.24 side 10.<br />
Kablet skal være så langt (ca. 1,5 x<br />
aggregatets bredde), at ventilatorenheden<br />
kan trækkes helt ud ved eftersyn.<br />
Efter montagen af kablet skal<br />
dette sikres, så det ikke kan berøre<br />
remtræk og ventilator.<br />
Figur 14.3<br />
<strong>ZCN</strong> 21
14.3 Før igangsætning<br />
kontrolleres:<br />
– at transportsikringer er fjernet.<br />
– at ventilatorhjulet frit kan drejes<br />
uden at berøre huset.<br />
– at afstanden til indsugningstragtene<br />
er lige stor i begge sider.<br />
– at el-forbindelser opfylder gældende<br />
for-skrifter.<br />
– at remtilspænding og sporing er<br />
korrekt (se afsnit 14.7). Ved eventuel<br />
efterspænding gentages kontrollen.<br />
Husk at fastspænde motor.<br />
– at alle fremmedlegemer (papir,<br />
værktøj og lignende) er fjernet fra<br />
luftvejene.<br />
– at ventilatorens omløbsretning er<br />
korrekt i henhold til pileskilt<br />
(kontrolleres ved en kortvarig<br />
start).<br />
14.4 Startprocedure<br />
Ventilatorerne må af sikkerhedshensyn<br />
ikke startes, før kanalsystemet er<br />
monteret og tilsluttet aggregatet, og<br />
dørene i aggregatet er lukkede.<br />
Hvis der ikke er kanal på trykside af<br />
ventilator, skal der monteres et beskyttelsesnet.<br />
Startprocedure i øvrigt:<br />
– Start ventilatoren.<br />
Fig. 14.4<br />
22 <strong>ZCN</strong><br />
– Kontrollér, at der ikke forekommer<br />
unormale lyde, og at der ikke<br />
er for store vibrationer. Den effektive<br />
vibrationshastighed på ventilatoren<br />
må ikke overstige 7,1<br />
mm/s (RMS) målt på toppen af lejehuset<br />
(lodret) og 90 grader forskudt<br />
herfor (vandret).<br />
Bemærk: Kontrol af vibrationer må nødvendigvis<br />
foregå med åben dør, hvorfor<br />
man skal udvise meget stor forsigtighed<br />
for ikke at komme i berøring med remtræk<br />
og ventilatorhjul.<br />
Remtrækket leveres fra fabrikken<br />
med remmene korrekt opspændt.<br />
Efter en halv times drift kontrolleres,<br />
at ventilatoren fungerer normalt, og<br />
at remspændingen er korrekt. Hvis<br />
ikke foretages efterspænding.<br />
14.5 Generel inspektion og<br />
vedligeholdelse<br />
Før døren til ventilatorsektionen åbnes,<br />
afbrydes spændingen til ventilatoren;<br />
vedligeholdelsesafbryderen<br />
sættes i 0-stilling og aflåses.<br />
Døren åbnes med firkantnøglen, når<br />
ventilatoren er løbet ned (minimum<br />
2 minutter).<br />
To gange årligt kontrolleres remtræk<br />
og ventilator, herunder om der fore-<br />
kommer unormale lyde og vibrationer.<br />
Hvis det er nødvendigt efterspændes<br />
remmene (se særligt afsnit herom).<br />
Vibrationer kan skyldes støvbelægninger<br />
på ventilatorhjulet og vil i<br />
reglen ophøre efter rengøring. I<br />
modsat fald må lejer og hjulbalance<br />
undersøges (se særligt afsnit herom).<br />
14.6 Demontage af ventilatorenheden<br />
for service<br />
Før døren til ventilatorsektionen åbnes,<br />
afbrydes spændingen til ventilatoren;<br />
vedligeholdelsesafbryderen<br />
sættes i 0-stilling og aflåses.<br />
Døren åbnes med firkantnøglen, når<br />
ventilatoren er løbet ned (min. 2 minutter).<br />
Demontér skruerne i betjeningssiden,<br />
hvormed ventilatorenhedens<br />
udvendige ramme er fastspændt til<br />
skinnerne.<br />
Demontér de to skruer i betjeningssiden,<br />
der holder den fleksible forbindelse<br />
fastspændt på aggregatets<br />
udløbspanel.<br />
Træk ventilatorenheden ud af aggregatet.<br />
Vær opmærksom på, at den<br />
fleksible forbindelse er helt fri af hullet<br />
i udløbspanelet.<br />
14.7 Remtilspænding og<br />
remskift<br />
Power Transmission<br />
Montage og serviceinstruktion for<br />
Optibelt kileremtransmissioner<br />
Husk de normale sikkerhedsregler<br />
Før arbejde-/service på transmissionen<br />
starter, skal strømmen afbrydes, det<br />
skal sikres at transmissionen ikke kan<br />
startes under arbejdet.
Fig. 14.5<br />
Fig. 14.6<br />
Fig. 14.7<br />
Fig. 14.8<br />
Kileremskive med TB-spændbøsning.<br />
Før montage kontrolleres alle komponenter for evt. transportskader.<br />
Montage (se også side 26)<br />
1. Alle bearbejdede overflader skal rengøres og evt. fedtstof aftørres.<br />
2. Remskiven hænges ind over akslen, herefter monteres spændbøsningen.<br />
3. Remskiven drejes indtil alle gevindhuller passer over de glatte huller i<br />
spændbøsningen.<br />
4. Unbrakoskruer olieres inden isætning, og spændes så remskiven stadig<br />
kan flyttes på akslen.<br />
5. For korrekt centrering af spændbøsning og remskive, er det nødvendigt<br />
at spænde unbrakoskruerne over flere gange, her er en momentnøgle til<br />
stor hjælp.<br />
6. Der må ikke spændes mere end det angivende moment, for den aktuelle<br />
spændbøsning, så kan den ikke demonteres senere uden brug af vold.<br />
TB-spændbøsninger, unbrakoskruer og tilspændingsmomenter<br />
Spændbøsning nr. Unbrakonøgle Antal skruer Tilspændingsmoment<br />
(Nm)<br />
TB 1008, 1108<br />
TB 1210, 1215, 1310,<br />
3 2 5,7<br />
1610, 1615 5 2 20,0<br />
TB 2012 6 2 31,0<br />
TB 2517 6 2 49,0<br />
TB 3020, 3030 8 2 92,0<br />
TB 3525, 3535 10 3 115,0<br />
TB 4040 12 3 172,0<br />
TB 4545 14 3 195,0<br />
TB 5050 14 3 275,0<br />
Horisontal opretning og kontrol af aksler<br />
Motor og anlægsaksel oprettes evt. med maskinvaterpas.<br />
Bemærk!<br />
Maksimalt tilladt flugtfejl i dette plan er 0,5°<br />
Vertikal opretning og kontrol af remskiver<br />
Remskiver oprettes, indtil yder-/inderside af remskiver flugter efter retskinne.<br />
Bemærk!<br />
Opretningen kontrolleres efter fastspænding af spændbøsninger og korrigeres<br />
indtil opretningen er i orden.<br />
<strong>ZCN</strong> 23
Fig. 14.9<br />
Fig. 14.10<br />
Fig. 14.11<br />
Fig. 14.12<br />
24 <strong>ZCN</strong><br />
Montage af kileremme<br />
Kileremme skal altid lægges løst ind på skiverne, de må ikke krænges ind<br />
over skiverne med vold.<br />
Monteres kileremme med vold holder de ofte kun i få uger, så skal de skiftes<br />
igen!<br />
Opspænding af kileremme<br />
De optimerede værdier er beregnet i forbindelse med dimensionering af<br />
luftbehandlingsaggregatet og tilhørende datablad! Værdierne i skemaet<br />
side 27 forudsætter, at antal remme er korrekt, er der for mange remme,<br />
stiger akselbelastningen tilsvarende! Motoren parallelforskydes, indtil den<br />
korrekte remspænding, T min /T max er opnået. Transmissionen roteres nogle<br />
gange før T min/T max værdien kontrolleres, der justeres indtil T min/T max<br />
værdien er korrekt. Remspændingen kontrolleres første gang efter 0.5...<br />
4 timers drift med fuld belastning.<br />
NB! Red Power service fri smalkilerem skal ikke kontrolleres.<br />
* Optikrik remspændingstester, se vejledning på side 25 og 27.<br />
Maksimalt tilladelig flugtfejl<br />
Når remmene er korrekt spændt er det ikke givet at remskiverne flugter. De<br />
angivne X 1 /X 2 max. værdier for flugtfejl i dette plan, må ikke overskrides.<br />
Andre skivestørrelser interpoleres!<br />
Skivediameter<br />
d d1 , d d2<br />
Kontrol/service af remtransmission<br />
Remspænding kontrolleres med jævne mellemrum, f.eks. hver 3/6 måned,<br />
og der efterspændes ved behov.<br />
NB! Red Power service fri smalkilerem skal ikke kontrolleres.<br />
Remskiver kontrolleres for slitage med jævne mellemrum, f.eks. 1 gang pr.<br />
år, og altid før montage af nye remme.<br />
Udskiftning af remskiver med TB-spændbøsning (se også side 26)<br />
1. Unbrakoskruer løsnes og fjernes. Nu insættes unbrakoskruer i de til demontering<br />
beregnede gevindhuller, spænd indtil remskiven kan fjernes.<br />
2. TB-spændbøsningen demonteres og remskiven kan fjernes.<br />
** skivelære/remlære<br />
Maksimal afstand<br />
X 1 , X 2<br />
112 mm 0,5 mm<br />
224 mm 1,0 mm<br />
450 mm 2,0 mm<br />
630 mm 3,0 mm<br />
900 mm 4,0 mm<br />
1100 mm 5,0 mm<br />
1400 mm 6,0 mm<br />
1600 mm 7,0 mm
Fig. 14.13<br />
Fig. 14.14<br />
Fig. 14.15<br />
Fig. 14.16<br />
Hjælpeværktøj<br />
Optikrik 0, I, II, III remspændingstestere (Fig. 14.13 og 14.14)<br />
Dette værktøj er uundværligt, når der ønskes optimal levetid og virkningsgrad<br />
på remtransmissioner. Samtidig optimeres akselbelastningen,<br />
så den stemmer med de af Optibelt opgivne værdier. Er der ingen EDBberegning<br />
eller datablad, kan den af Optibelt maksimalt tilladte remspænding<br />
findes i tabellen på side 27.<br />
Optikrik 0, I, II, III remspændingstestere – betjeningsvejledning<br />
(Fig. 14.15)<br />
1. Transmissionen drejes nogle gange, så spændingen er fordelt i hele<br />
remmen, inden der måles.<br />
2. Spændingstesteren placeres oven på remmen mellem remskiverne, viseren<br />
trykkes ned i skalaen.<br />
3. Spændingstesteren må kun betjenes med en finger.<br />
4. Nu aktiveres spændingstesteren med et langsomt stigende tryk, indtil<br />
der høres/mærkes et klik, der må ikke trykkes efter klikket.<br />
5. Spændingstesteren fjernes fra remmen og spændingen kan aflæses i<br />
skæringspunktet mellem skala og forkant af viser.<br />
6. Remspændingen justeres indtil den målte og angivne værdi er identisk,<br />
husk at dreje transmissionen nogle gange efter hver justering af<br />
remspændingen.<br />
Denne spændingstester anvendes kun i flersporede remtræk,<br />
når værdierne overstiger det, der kan måles med Optikrik III.<br />
(Fig. 14.16)<br />
1. Testvinklen (A) hænges ind på remmen midt mellem remskiverne.<br />
2. Medløberen (B) drejes over den næste rem og nulstilles.<br />
3. Træk nu i håndtaget indtil den rette testkraft i skalaen (C) er opnået.<br />
4. Nu kan remspændingen aflæses som nedbøjningsdybde på skalaen (D).<br />
5. Remspændingen justeres indtil den målte og angivne værdier er identiske.<br />
<strong>ZCN</strong> 25
Kileremskiver med TB-spændbøsning<br />
Montage og demontage<br />
26 <strong>ZCN</strong><br />
Montage, se også side 22<br />
Spændbøsning Spændbøsning<br />
TB 1008-3030 TB 3525-5050<br />
Demontage, se også side 23<br />
Spændbøsning Spændbøsning<br />
TB 1008-3030 TB 3525-5050
Remspændingsværdier<br />
For Optibelt kileremme<br />
Remprofil Mindste skivediameter<br />
SPZ; 3V/9V<br />
XPZ; 3VX/9NX<br />
SPA<br />
XPA<br />
SPB; 5V/15N;<br />
XPB; 5VX/15NX<br />
SPC<br />
XPC<br />
Z/10;<br />
ZX/X10<br />
A/13;<br />
AX/X13<br />
B/17;<br />
BX/X17<br />
C/22;<br />
CX/X22<br />
(mm)<br />
≤ 71<br />
> 71 ≤ 90<br />
> 90 ≤ 125<br />
>125 *<br />
≤ 100<br />
>100 ≤ 140<br />
>140 ≤ 200<br />
>200 *<br />
≤ 160<br />
>160 ≤ 224<br />
>224 ≤ 355<br />
>355 *<br />
≤ 250<br />
>250 ≤ 355<br />
>355 ≤ 560<br />
>560 *<br />
≤ 50<br />
> 50 ≤ 71<br />
> 71 ≤ 100<br />
>100 *<br />
≤ 80<br />
> 80 ≤ 100<br />
>100 ≤ 132<br />
>132 *<br />
≤ 125<br />
>125 ≤ 160<br />
>160 ≤ 200<br />
>200 *<br />
≤ 200<br />
>200 ≤ 250<br />
>250 ≤ 355<br />
>355 *<br />
Optibelt<br />
Red Power<br />
Service fri<br />
smalkileremme<br />
Montage<br />
nye remme<br />
250<br />
300<br />
400<br />
400<br />
500<br />
600<br />
700<br />
850<br />
1000<br />
1400<br />
1600<br />
1900<br />
Remontage<br />
samme rem<br />
200<br />
250<br />
300<br />
300<br />
400<br />
450<br />
550<br />
650<br />
800<br />
1100<br />
1200<br />
1500<br />
Statistik opspænding T max<br />
(N)<br />
Optibelt<br />
SK/VB<br />
smal- og klassiske kileremme<br />
med omslag<br />
Montage<br />
nye remme Kontrol<br />
200<br />
250<br />
350<br />
350<br />
400<br />
500<br />
650<br />
700<br />
900<br />
1000<br />
1400<br />
1800<br />
– – 90<br />
120<br />
140<br />
– – 150<br />
200<br />
300<br />
– – 300<br />
400<br />
500<br />
– – 700<br />
800<br />
900<br />
150<br />
200<br />
250<br />
250<br />
300<br />
400<br />
500<br />
550<br />
700<br />
800<br />
1100<br />
1400<br />
70<br />
90<br />
110<br />
110<br />
150<br />
250<br />
Optibelt<br />
Super TX<br />
flankeåbne, formfortandede<br />
kileremme<br />
Montage<br />
nye remme Kontrol<br />
* remspændings værdier skal EDB-beregnes Tabellen erstatter ikke en EDB-beregning eller datablad! Værdierne kan<br />
Remspændingstestere:<br />
Optikrik 0 Område: 70 - 150 N<br />
anvendes, når der ikke findes en EDB-beregning eller datablad med optimerede<br />
værdier (se side 24), og er baseret på max. Effekt overføring og giver<br />
også max. Akselbelastning.<br />
Optikrik I Område: 150 - 600 N Anvendelsesområde:<br />
Optikrik II Område: 500 - 1400 N Smalkileremme Remhastighed v = 5 til 42 m/s<br />
Optikrik III Område: 1300 - 3100 N Klassiske kileremme Remhastighed v = 5 til 30 m/s<br />
250<br />
300<br />
400<br />
500<br />
600<br />
700<br />
250<br />
300<br />
400<br />
400<br />
500<br />
600<br />
700<br />
850<br />
1000<br />
1400<br />
1600<br />
1900<br />
120<br />
140<br />
160<br />
200<br />
250<br />
400<br />
450<br />
500<br />
600<br />
800<br />
900<br />
1000<br />
200<br />
250<br />
300<br />
300<br />
400<br />
450<br />
550<br />
650<br />
800<br />
1100<br />
1200<br />
1500<br />
90<br />
110<br />
130<br />
150<br />
200<br />
300<br />
350<br />
400<br />
450<br />
600<br />
700<br />
800<br />
<strong>ZCN</strong> 27
14.8 Ventilatorlejer<br />
Aggregat<br />
str.<br />
<strong>ZCN</strong> 9/6<br />
<strong>ZCN</strong> 13/6<br />
<strong>ZCN</strong> 13/8<br />
<strong>ZCN</strong> 18/8<br />
<strong>ZCN</strong> 18/10<br />
<strong>ZCN</strong> 18/12<br />
<strong>ZCN</strong> 18/12<br />
<strong>ZCN</strong> 18/15<br />
<strong>ZCN</strong> 18/15<br />
<strong>ZCN</strong> 18/18<br />
<strong>ZCN</strong> 18/18<br />
<strong>ZCN</strong> 21/21<br />
<strong>ZCN</strong> 21/21<br />
C2LF = Fremadkrummede skovle<br />
C2LB = Bagudkrummede skovle<br />
C2HB = Bagudkrummede skovle, forstærket udf.<br />
-R = Forzinket forstærkningsramme<br />
14.9 Udskiftning af lejer<br />
Demontér ventilatorenheden som<br />
beskrevet tidligere.<br />
Slæk kileremmene, tag remmene af<br />
og træk remskiven af ventilatorakslen.<br />
Understøt ventilatorakslen i den side,<br />
hvor lejet skal udskiftes.<br />
Rekvirer eventuelt en detaljeret vejledning.<br />
28 <strong>ZCN</strong><br />
Ventilator<br />
type<br />
C2LF-225<br />
C2LB-225<br />
C2LF-280<br />
C2LB-280<br />
C2LF-355<br />
C2LB-355<br />
C2HB-355<br />
C2LF-400<br />
C2LB-400<br />
C2HB-400<br />
C2LF-500<br />
C2LB-500<br />
C2HB-500<br />
C2LF-560-R<br />
C2LB-560-R<br />
C2HB-560-R<br />
C2LF-630-R<br />
C2LB-630-R<br />
C2HB-630-R<br />
C2LF-710-R<br />
C2LB-710-R<br />
C2HB-710-R<br />
C2LF-800-R<br />
C2LB-800-R<br />
C2HB-800-R<br />
C2LF-900-R<br />
C2LB-900-R<br />
C2HB-900-R<br />
Maks.<br />
o/min<br />
3400<br />
4500<br />
2700<br />
4200<br />
1900<br />
3300<br />
4000<br />
1700<br />
2800<br />
3500<br />
1300<br />
2100<br />
2800<br />
1200<br />
2000<br />
2500<br />
1000<br />
1600<br />
2100<br />
850<br />
1450<br />
1900<br />
750<br />
1350<br />
1660<br />
650<br />
1200<br />
1480<br />
Maks.<br />
kW<br />
5,0<br />
1,7<br />
8,0<br />
3,5<br />
10,0<br />
6,0<br />
12,0<br />
11,0<br />
7,0<br />
12,0<br />
15,0<br />
10,0<br />
23,0<br />
15,0<br />
13,0<br />
28,0<br />
18,5<br />
14,0<br />
32,0<br />
22,0<br />
18,0<br />
44,0<br />
37,0<br />
25,3<br />
48,3<br />
48,0<br />
33,7<br />
63,0<br />
Aksel<br />
∅<br />
(mm)<br />
20h7<br />
20h7<br />
25h7<br />
25h7<br />
30h7<br />
30h7<br />
30h7<br />
30h7<br />
30h7<br />
30h7<br />
35h7<br />
35h7<br />
35h7<br />
40h7<br />
40h7<br />
40h7<br />
45h7<br />
45h7<br />
45h7<br />
45h7<br />
45h7<br />
45h7<br />
55h7<br />
55h7<br />
60h7<br />
50h7<br />
60h7<br />
65h7<br />
Vægt<br />
kg<br />
11,4<br />
12,5<br />
18,5<br />
18,0<br />
30,0<br />
33,0<br />
33,0<br />
38,0<br />
43,0<br />
44,0<br />
57,0<br />
64,0<br />
66,0<br />
93,0<br />
102,0<br />
118,0<br />
114,0<br />
134,0<br />
150,0<br />
154,0<br />
168,0<br />
169,0<br />
260,0<br />
267,0<br />
287,0<br />
318,0<br />
343,0<br />
362,0<br />
Leje<br />
fabri-<br />
kat<br />
Lejeenhed<br />
type<br />
SKF<br />
SKF<br />
SKF<br />
SKF<br />
SKF<br />
SKF<br />
SKF<br />
SKF<br />
SKF<br />
SKF<br />
SKF<br />
SKF<br />
SKF<br />
SKF<br />
SKF<br />
SKF SNL 509 N<br />
SKF<br />
SKF<br />
SKF SNL 510<br />
SKF<br />
SKF<br />
SKF SNL 510<br />
INA<br />
INA<br />
SKF<br />
INA<br />
INA<br />
SKF<br />
PASE 55<br />
PASE 55<br />
PASE 60<br />
PASE 60<br />
Hus type Leje type Styrering<br />
Klemring<br />
YET204<br />
YET204<br />
YET205<br />
YET205<br />
YET206<br />
YET206<br />
6207-2RS1K H207<br />
YET206<br />
YET206<br />
6207-2RS1K H207<br />
YET207<br />
YET207<br />
6208-2RS1K H208<br />
YET 208<br />
6209-2RS1K<br />
22209 CCK/C3W33 2FRB3.5/85<br />
YET 209<br />
6210-2RS1K<br />
22210 CCK/C3W33 2FRB9/90<br />
YET 209<br />
6210-2RS1K<br />
22210 CCK/C3W33 2FRB9/90<br />
Tætning<br />
Lejedæmper<br />
RIS204<br />
RIS204<br />
RIS205<br />
RIS205<br />
RIS206<br />
RIS206<br />
RIS206<br />
RIS206<br />
RIS207<br />
RIS207<br />
Smøring<br />
(fedt<br />
Levetidssmurt<br />
Levertidssmurt<br />
Levetidssmurt<br />
Levertidssmurt<br />
Levetidssmurt<br />
Levetidssmurt<br />
Levertidssmurt<br />
Levetidssmurt<br />
Levetidssmurt<br />
Levertidssmurt<br />
Levetidssmurt<br />
Levetidssmurt<br />
Levertidssmurt<br />
RIS208 Levetidssmurt<br />
H209<br />
Levetidssmurt<br />
H309vz425 TSN 509 G 10 g / 4380 h<br />
H210<br />
H310vz425 TSN 510 G<br />
H210<br />
H310vz425 TSN 510 G<br />
ASE 11 L GRAE 55 NPPB<br />
ASE 11 L GRAE 55 NPPB<br />
SNL 513-611 22213 CCK/C3W33 2FRB10/120 H313 TSN 513 G<br />
ASE 12 GRAE 60 NPPB<br />
ASE 12 GRAE 60 NPPB<br />
SNL 515-612 22215 EK/C3 2FRB12,5/130 H315 TSN 515 G<br />
Levetidssmurt<br />
Levetidssmurt<br />
11 g / 4380 h<br />
Levetidssmurt<br />
Levetidssmurt<br />
11 g / 4380 h<br />
12 g / 4380 h<br />
12 g / 4380 h<br />
18 g / 4380 h<br />
14 g / 4380 h<br />
14 g / 4380 h<br />
20 g / 4380 h
15. Axialventilatorer<br />
Figur 15.1<br />
Figur 15.2<br />
ACG 400-710<br />
Ventilatorenheden består af en speciel<br />
Novax axialventilator type ACG<br />
monteret på svingningsdæmpere,<br />
fig. 15.1 og 15.2.<br />
Afgangsstudsen på ventilatoren er<br />
glat og er ført igennem en plade med<br />
en gummipakning som tætning, fig.<br />
15.3.<br />
Hele ventilatorenheden er monteret<br />
på en bred skinne, og er spændt fast<br />
til denne med fire beslag og til afgangspanelet<br />
med fire beslag, fig.<br />
15.1.<br />
Figur 15.3<br />
Afgangspanelet er udvendigt forsynet<br />
med en studs beregnet for montage<br />
af runde kanaler, fig. 15.4. Afgangsstudsen<br />
på ventilatoren er ført<br />
ind i panelet og tæt hen til studsen,<br />
fig. 15.5.<br />
Figur 15.4<br />
Figur 15.5<br />
Man får adgang til eftersyn og vedligeholdelse<br />
af ventilatoren ved at<br />
åbne inspektionsdøren på aggregatets<br />
betjeningsside.<br />
ACG 800 – 1120<br />
Ventilatorenheden består af en Novax<br />
axialventilator type ACG monteret<br />
på svingningsdæmpere på udtrækbare<br />
skinner, fig. 15.6. Ventilatorens<br />
udløbsåbning er forbundet til<br />
aggregatets afgangspanel med en<br />
fleksibel forbindelse, der er fastholdt<br />
med spændeskinner, fig. 15.7.<br />
Figur 15.6<br />
Figur 15.7<br />
Ventilatorenheden er monteret i<br />
bunden af aggregatet, og er i betjeningssiden<br />
fastgjort til de tværgående<br />
skinner med skruer. Modsat betjeningssiden<br />
er ventilatorenheden<br />
fastholdt til skinnerne med holdebeslag.<br />
Man får adgang til eftersyn og<br />
vedligeholdelse af ventilatoren ved<br />
at åbne inspektionsdøren på aggregatets<br />
betjeningsside.<br />
<strong>ZCN</strong> 29
15.1 Opbevaring<br />
Ved mere end 3 måneders oplagring<br />
bør ventilatorhjulet jævnligt tørnes<br />
ved håndkraft.<br />
15.2 El-tilslutninger<br />
- foretages af autoriseret personel og<br />
efter gældende forskrifter i motorens<br />
klemkasse i henhold til diagram<br />
på lågets inderside.<br />
Der skal etableres en aflåselig vedligeholdelsesafbryder<br />
udvendig på aggregatet.<br />
Motoren skal tilsluttes med gummikabel<br />
af godkendt type og iht. gældende<br />
forskrifter.<br />
Kablet må ikke føres igennem inspektionsdørene.<br />
Hul for kabelgennemføring<br />
skæres med hulsav, og<br />
der monteres kabelgennemføringer<br />
som f. eks. vist på fig. 7.24 side 10.<br />
Kablet skal være så langt (ca. 1,5 x<br />
aggregatets bredde), at ventilatorenheden<br />
kan trækkes helt ud ved eftersyn.<br />
Efter montagen af kablet skal<br />
dette sikres, så det ikke kan berøre<br />
ventilatoren.<br />
15.3 Før igangsætning<br />
kontrolleres<br />
– at de to transportsikringer er demonteret,<br />
både i betjeningssiden<br />
og modsat betjeningssiden.<br />
– at ventilatorhjulet frit kan drejes<br />
uden at berøre huset.<br />
– at elforbindelser opfylder gældende<br />
forskrifter og motorværnet<br />
er indstillet på motorens mærkestrøm.<br />
– at beskyttelsesnettet er monteret<br />
på ventilatorens sugeside.<br />
– at kanal er monteret på ventilatorens<br />
trykside.<br />
– at alle fremmedlegemer (papir,<br />
værktøj og lignende ) er fjernet fra<br />
luftvejene.<br />
30 <strong>ZCN</strong><br />
– at ventilatorens omløbsretning er<br />
korrekt i henhold til pileskilt<br />
(kontrolleres ved en kortvarig<br />
start).<br />
15.4 Startprocedure<br />
Start ventilatoren.<br />
Kontrollér, at vibrationsniveauet er<br />
normalt. Vibrationsniveauet ved<br />
ventilatorens driftsomløbstal bør ikke<br />
overstige 7 mm/s, målt i 2 punkter<br />
med 90° forskydning udvendig<br />
på ventilatorrøret og på motorens<br />
frie ende. Hvis vibrationsniveauet<br />
overstiger 11 mm/s, skal der foretages<br />
afbalancering.<br />
Efter en halv times drift kontrolleres,<br />
om ventilatoren fungerer normalt.<br />
15.5 Generel inspektion og<br />
vedligeholdelse<br />
Inden døren til ventilatorsektionen<br />
åbnes, afbrydes spændingen til ventilatoren<br />
og vedligeholdelsesafbryderen<br />
sættes i 0-stilling. Døren åbnes,<br />
når ventilatoren er løbet ned<br />
(minimum 2 minutter).<br />
ACG 400-710<br />
To gange årligt kontrolleres ventilatordriften,<br />
herunder om der forekommer<br />
unormale lyde og vibrationer.<br />
Hvis der opstår rystelser under driften,<br />
er årsagen i reglen aflejringer af<br />
støv eller snavs på nav og skovle, og<br />
disse bør da rengøres. Er der efter<br />
rengøring stadig rystelser, bør der<br />
straks tilkaldes sagkyndig assistance,<br />
da vedvarende rystelser vil forkorte<br />
såvel skovlenes som motorlejernes<br />
levetid.<br />
15.6 Demontage af ventilatorenheden<br />
for service og rengøring.<br />
Inden døren til ventilatorsektionen<br />
åbnes, afbrydes spændingen til ventilatoren;vedligeholdelsesafbryderen<br />
sættes i 0-stilling og aflåses.<br />
Døren åbnes, når ventilatoren er løbet<br />
ned til den står stille (minimum<br />
2 minutter).<br />
ACG 400-710<br />
Demontér de fire beslag i betjeningssiden,<br />
der holder ventilatorenheden<br />
fastspændt til afgangspanelet og<br />
skinnen, fig. 15.1 og 15.3.<br />
Træk og drej ventilatorenheden bagud<br />
(væk fra udløbspanelet) indtil<br />
ventilatorstudsen er fri af panelet.<br />
Ventilatorenheden drejer om det inderste<br />
beslag på skinnen. Træk ventilatorenheden<br />
fri af de inderste beslag<br />
på skinnen ved at trække ud<br />
mod døren. Nu er ventilatorenheden<br />
fri og kan trækkes ud af aggregatet.<br />
ACG 800-1120<br />
Demontér fast panel og dørstolpe.<br />
Demontér skruerne i betjeningssiden,<br />
hvormed ventilatorenheden er<br />
fastspændt til skinnerne.<br />
Udløs skinnerne der holder den fleksible<br />
forbindelse fast til udløbspanelet.<br />
Træk ventilatorenheden ud af aggregatet.<br />
Vær opmærksom på, at den<br />
fleksible forbindelse er helt fri af<br />
studsen på udløbspanelet.
15.7 Demontering af motor<br />
Understøt ventilatorrøret og afmonter<br />
svingningsdæmpere og efterledeapparatet,<br />
fig. 15.9, pos. 13, 10, 11<br />
og 14, på ventilatorens afgangsside.<br />
Ventilatoren kan nu løftes fri af ophænget<br />
og ventilatorhjulets centerskrue,<br />
pos. 09, og centerskive, pos.<br />
08, afmonteres.<br />
Ventilatorhjulet demonteres ved<br />
hjælp af en aftrækker, som fastgøres<br />
i navkernens 2 gevindhuller, pos. 12.<br />
Motoren demonteres ved at løsne<br />
skruerne i motorskålen, pos. 05 og<br />
06. Herefter kan motoren, pos. 01,<br />
samt motorflange, pos. 02, afmonteres.<br />
Ved demontering og adskillelse af<br />
ventilatoren skal de enkelte dele<br />
håndteres, så de ikke udsættes for<br />
stød eller anden overlast, der kan beskadige<br />
motorlejerne eller andre<br />
ventilatordele.<br />
Figur 15.9<br />
15.8 Montering af motor<br />
Efter udført service monteres motoren<br />
igen. Man skal sørge for, at motorflange,<br />
pos. 02, er placeret korrekt,<br />
og at motorakslen er placeret i<br />
centrum af ventilatorens karm, inden<br />
boltene, pos. 06, tilspændes.<br />
Ventilatorhjulet, pos. 07, monteres<br />
på motorakslen ved hjælp af en påtrækker,<br />
som fastgøres i motorakslens<br />
gevindhul. Ventilatorhjulets<br />
nav spændes op til anslag mod motorakslens<br />
bryst. Det kontrolleres, at<br />
ventilatorhjulets spillerum er lige<br />
stort hele vejen rundt langs karmen.<br />
Er dette ikke tilfældet, skal motorens<br />
placering justeres i ophænget. Dernæst<br />
monteres centerskruen, pos. 09,<br />
og centerskive, mrk. 08.<br />
Ventilatoren monteres på efterledeapparat,<br />
pos. 13, og svingningsdæmpere<br />
(sikringsskiver og sikringsmøtrikker<br />
bør udskiftes, når<br />
ventilatoren samles).<br />
Til slut monteres ventilatorenheden<br />
igen i aggregathuset.<br />
Ved opstart af ventilatoren følges<br />
proceduren under afsnit 15.3 og 15.4.<br />
15.9 Justering af skovle<br />
Skovlvinklen er justeret i fabrikken<br />
med specialværktøj (fixtur) til den<br />
for kunden/ordren ønskede ydelse<br />
ved leveringen.<br />
Ved eventuelt behov for ændring i<br />
ventilatorens ydelse kan skovlvinklen<br />
ændres. Det kræver, at motorbelastningen<br />
kendes, samt den maksimalt<br />
tilladelige skovlvinkel på kurvebladet<br />
i forhold til motorens påstemplede<br />
effekt (ved opjustering af<br />
skovlvinkel).<br />
Kontakt <strong>Novenco</strong> før eventuel justering<br />
af skovlvinklen. <strong>Novenco</strong> kan<br />
levere specielle skovlvinkelværktøjer<br />
samt procedure for afbalancering<br />
af ventilatorhjul.<br />
Rekvirér brochuren "Beskrivelse og<br />
brugervejledning af værktøj for justering<br />
af skovlvinkel".<br />
<strong>ZCN</strong> 31
15.10 Luftmængdemåler<br />
Luftmængdemåleren består af en<br />
målesonde monteret i ventilatorens<br />
indløb og et manometer monteret<br />
udvendig på døren til ventilatorsektionen<br />
tillige med to måleudtag. Det<br />
ene måleudtag er forbundet til målesonden<br />
og det andet til det indre af<br />
ventilatorsektionen.<br />
Figur 15.10<br />
Figur 15.11<br />
Figur 15.12<br />
32 <strong>ZCN</strong><br />
1. Kalibrering af manometer<br />
Sørg for at alt manometervæske i<br />
den U-bøjede kortslutningsslange<br />
(3) er løbet ned i målebeholderen (2).<br />
Klip derefter slangen over som vist<br />
på fig 15.10.<br />
Løsn' skruerne (5 og 6) og kalibrer<br />
derefter omhyggeligt måleren ved at<br />
dreje målebeholderen (2) i bundpladen<br />
(1) til viseren (4) peger på 0 på<br />
den faste trykskala (A) som vist på<br />
fig. 15.11. Spænd derefter skruerne<br />
(5 og 6). Kalibrering af 0-stillingen<br />
bør ske ved ca. den temperatur, hvor<br />
måleren skal anvendes.<br />
For at undgå at manometervæsken<br />
blæses ud af målebeholderen (2) er<br />
længden på mellemvægen (7) afpasset<br />
således, at der bliver luftgennemstrømning,<br />
hvis trykket overstiger<br />
målerens trykområde. For at denne<br />
gennemstrømning ikke skal ske for<br />
heftigt, monteres de medsendte blå<br />
reduktionsnipler (10) i slangerne (fig<br />
15.12) inden disse monteres på målestudsene.<br />
Slangen fra målesonden<br />
monteres på (+) og slangen fra ventilatorsektionen<br />
monteres på (-) på<br />
manometeret (fig. 15.11).<br />
2. Indstilling af luftmængdeskalaen<br />
Målesonden er kalibreret og luftmængden<br />
beregnes af formlen:<br />
q =<br />
Kalibreringsværdierne pt og q findes<br />
i tabellen nedenfor, og manometeret<br />
indstilles som beskrevet: Med<br />
en spids genstand drejes luftmængdeskalaen<br />
(A) – fig. 15.12 – gennem<br />
spalten i manometerets øverste højre<br />
hjørne, indtil luftmængden q på den<br />
blå skala står ud for trykket pt på den<br />
faste skala. Derefter aflæses luftmængden<br />
direkte i m3/s 1<br />
-- p<br />
k t<br />
på den blå<br />
skala.<br />
Eksempel: Climaster <strong>ZCN</strong> 18/8 med<br />
ventilator type ACG 560/280:<br />
p t = 300 Pa, q = 3,73 m 3 /s.<br />
Den blå skala (A) drejes indtil q =<br />
3,73 m 3/s står ud for p t = 300 Pa.<br />
Manometeret er nu indstillet og den<br />
grønne markering, der angiver<br />
±15% luftmængde, drejes til 3,73<br />
m 3 /s står midt i området.<br />
Ventilator<br />
type ACG<br />
Konstant<br />
K<br />
Kalibreringsværdi<br />
pt, Pa q, m 3 /s<br />
400/160 8,45 300 2,05<br />
400/230 10,02 200 1,41<br />
500/160 5,32 200 2,66<br />
500/230 5,62 200 2,52<br />
500/280 6,27 300 2,76<br />
500/330 7,48 400 2,67<br />
560/230 4,33 400 4,00<br />
560/280 4,65 300 3,73<br />
560/330 5,22 400 3,83<br />
560/380 6,22 400 3,22<br />
630/230 3,36 400 5,95<br />
630/280 3,50 400 5,72<br />
630/330 3,77 400 5,30<br />
630/380 4,22 400 4,74<br />
710/230 2,64 400 7,59<br />
710/280 2,67 400 7,48<br />
710/330 2,80 400 7,15<br />
710/380 3,01 400 6,64<br />
800/230 2,09 400 9,56<br />
800/280 2,08 400 9,62<br />
800/330 2,13 400 9,41<br />
800/380 2,22 400 8,99<br />
900/280 1,64 200 8,61<br />
900/330 1,65 200 8,58<br />
900/380 1,69 200 8,37<br />
900/403 1,72 200 8,23<br />
900/578 2,22 400 8,99<br />
1000/380 1,34 100 7,46<br />
1000/403 1,35 100 7,39<br />
1000/578 1,61 200 8,79<br />
1120/403 1,06 100 9,41<br />
1120/578 1,18 200 8,46
16. Kammerventilatorer<br />
Kammerventilatoren er direkte drevet,<br />
enkeltsugende og af typen centrifugalventilator<br />
med bagudbøjede<br />
skovle monteret uden ventilatorhus.<br />
Ventilatorenheden er monteret på et<br />
rammesystem med svingningsdæmpere<br />
i to tværgående skinner<br />
fastgjort til bunden af aggregatet.<br />
Enheden består af et ventilatorhjul<br />
monteret direkte på akseltappen af<br />
en enhastighedsmotor. Motoren er<br />
en standard fodmotor med tilslutning<br />
i klemkasse.<br />
Figur 16.1<br />
Indløbstragten er på sugesiden<br />
monteret op imod sugekammeret.<br />
En fleksibel gummitætning isolerer<br />
ventilatoren fra det øvrige aggragat<br />
således at vibrationer ikke overføres.<br />
Bemærk: Håndtag<br />
Normalt er ventilatoren ubeskyttet, og<br />
der må ikke monteres håndtag på døren,<br />
men den specielle firkantnøgle skal anvendes<br />
til at åbne døren.<br />
16.1 Opbevaring<br />
Ved mere end 3 måneders oplagring<br />
bør ventilatorhjulet jævnligt drejes<br />
ved håndkraft.<br />
16.2 El-tilslutning<br />
Dette foretages af en autoriseret<br />
elektriker og efter gældende forskrifter<br />
i klemkassen til motoren i<br />
henhold til diagrammet på indersiden<br />
af låget.<br />
Der skal etableres en aflåselig vedligeholdelsesafbryder<br />
udvendig på aggregatet.<br />
Motoren skal tilsluttes med gummikabel<br />
af godkendt type og iht. gældende<br />
forskrifter.<br />
Kablet må ikke føres igennem inspektions-dørene.<br />
Hul for kabelgennemføring<br />
skæres med hulsav, og<br />
der monteres kabelgennemføringer<br />
som f.eks. vist på fig. 7.24 side 10.<br />
Kablet skal være så langt (ca. 1,5 x<br />
aggregatets bredde), at ventilatorenheden<br />
kan trækkes helt ud ved eftersyn.<br />
Efter montagen af kablet skal<br />
dette sikres, så det ikke kan berøre<br />
ventilatoren.<br />
16.3 Før igangsætning<br />
kontrolleres:<br />
– at transportsikringer er fjernet.<br />
– at ventilatorhjulet frit kan drejes<br />
uden at berøre huset.<br />
– at el-forbindelser opfylder gældende<br />
forskrifter.<br />
– at motoren er fastspændt.<br />
– at alle fremmedlegemer (papir,<br />
værktøj og lignende) er fjernet fra<br />
luftvejene.<br />
– at ventilatorens omløbsretning er<br />
korrekt i henhold til pileskilt<br />
(kontrolleres ved en kortvarig<br />
start).<br />
16.4 Startprocedure<br />
Ventilatorerne må af sikkerhedshensyn<br />
ikke startes, før kanalsystemet er<br />
monteret og tilsluttet aggregatet, og<br />
dørene i aggregatet er lukkede.<br />
Hvis der ikke er kanal på trykside af<br />
ventilator, skal der monteres et beskyttelsesnet.<br />
Startprocedure i øvrigt:<br />
– Start ventilatoren.<br />
– Kontrollér at vibrationsniveauet<br />
er normalt. Niveauet bør ikke<br />
overstige 7 mm/s, målt i to punkter<br />
med 90° forskydning udven-<br />
dig på indløbstragten og på enden<br />
af motoren længst væk fra ventilatorhjulet.<br />
Hvis vibrationsniveauet overtiger<br />
11 mm/s, skal der foretages afbalancering.<br />
Efter en halv times drift kontrolleres<br />
om ventilatoren fungerer normalt.<br />
Bemærk: Kontrol af vibrationer må nødvendigvis<br />
foregå med åben dør, hvorfor<br />
man skal udvise meget stor forsigtighed<br />
for ikke at komme i berøring med ventilatorhjul.<br />
16.5 Generel inspektion og<br />
vedligeholdelse<br />
Før døren til ventilatorsektionen åbnes,<br />
afbrydes spændingen til ventilatoren;<br />
vedligeholdelsesafbryderen<br />
sættes i 0-stilling og aflåses.<br />
Døren åbnes med firkantnøglen, når<br />
ventilatoren er løbet ned (minimum<br />
2 minutter).<br />
To gange årligt kontrolleres ventilator,<br />
herunder om der forekommer<br />
unormale lyde og vibrationer.<br />
Vibrationer kan skyldes støvbelægninger<br />
på ventilatorhjulet og vil i<br />
reglen ophøre efter rengøring. I<br />
modsat fald må lejer og hjulbalance<br />
undersøges (se særligt afsnit herom).<br />
16.6 Demontage af ventilatorenheden<br />
for service<br />
Før døren til ventilatorsektionen åbnes,<br />
afbrydes spændingen til ventilatoren;<br />
vedligeholdelsesafbryderen<br />
sættes i 0-stilling og aflåses.<br />
Døren åbnes med firkantnøglen, når<br />
ventilatoren er løbet ned (min. 2 minutter).<br />
Demontér skruerne i betjeningssiden,<br />
hvormed den udvendige ramme<br />
på ventilatorenheden er fastspændt<br />
til skinnerne.<br />
<strong>ZCN</strong> 33
Demontér de to skruer i betjeningssiden,<br />
der holder den fleksible forbindelse<br />
fastspændt på udløbspanelet<br />
af aggregatet.<br />
Træk ventilatorenheden ud af aggregatet.<br />
Vær opmærksom på, at den<br />
fleksible forbindelse er helt fri af hullet<br />
i udløbspanelet.<br />
16.7 Luftmængdemåler<br />
Luftmængdemåleren er tilvalg og<br />
består af en målesonde monteret i<br />
indløbet på ventilatoren og et manometer<br />
monteret udvendigt på aggregatet<br />
tillige med to måleudtag. Det<br />
ene måleudtag er forbundet til målesonden<br />
og det andet til det indre af<br />
ventilatorsektionen. To trykslanger<br />
forbinder måleudtagene til manometeret.<br />
Figur 16.2<br />
4<br />
17. Motorer til ventilatorer<br />
Ventilatormotorene er monterede fra<br />
fabrikken, men normalt ikke elektrisk<br />
forbundne.<br />
El-tilslutninger<br />
Foretages af autoriseret personel, og<br />
efter gældende forskrifter, i motorens<br />
klemkasse i henhold til diagrammet<br />
på lågets inderside.<br />
34 <strong>ZCN</strong><br />
5<br />
1<br />
- +<br />
- +<br />
3<br />
2<br />
Trykslangen øverst på manometeret<br />
klippes over på midten. Endestykkerne<br />
presses på hhv. - og + nipplerne<br />
(1).<br />
1. Kalibrering af manometer<br />
Dette foretages når aggregatet er<br />
slukket.<br />
Målerøret (2) kalibreres ved at forskyde<br />
røret indtil 0-punktet på den<br />
faste trykskala (3) er ud for underdelen<br />
af kuglen i røret.<br />
2. Indstilling af luftmængdeskalaen<br />
Aggregatet startes op og sættes til at<br />
køre med et passende tryk der kan<br />
aflæses entydigt på den faste<br />
trykskala, f.eks. 1000 Pa.<br />
Der skal etableres en aflåselig vedligeholdelsesafbryder<br />
udvendig på<br />
aggregatet.<br />
Motoren skal tilsluttes med gummikabel<br />
af godkendt type og iht. gældende<br />
forskrifter.<br />
Kablet må ikke føres igennem inspektionsdørene.<br />
Kablet skal være så langt (ca. 1,5 x<br />
aggregatets bredde), at ventilatorenheden<br />
kan trækkes helt ud ved efter-<br />
<strong>ZCN</strong> str. Ventilator<br />
str. CCL<br />
Konstant<br />
k<br />
q<br />
[m 3 /s]<br />
9/6 280 48,08 0,66<br />
315 37,88 0,83<br />
13/6 315 37,88 0,83<br />
400 23,38 1,35<br />
13/8 400 23,38 1,35<br />
500 14,29 2,21<br />
18/8 500 14,29 2,21<br />
560 11,68 2,71<br />
18/10 560 11,68 2,71<br />
710 7,35 4,30<br />
18/12 710 7,35 4,30<br />
800 5,81 5,44<br />
Luftmængder ved 1000 Pa<br />
Luftmængden kan beregnes med<br />
følgende formel.<br />
1<br />
-- p<br />
k t<br />
=<br />
q<br />
Den gule luftmængdeskala (4) indstilles<br />
ved at løsne centerskruen (5)<br />
og dreje skalaen om til luftmængde<br />
og differenstryk modsvarer hinanden.<br />
Afslut med at dreje den klare plastrondel<br />
så midten af det grønne felt<br />
er ud for det netop indstillede tryk-<br />
luftmængdeforhold. Spænd centerskruen<br />
forsigtigt.<br />
syn. Efter montage af kabelet skal<br />
dette sikres, så det ikke kan berøre<br />
remtræk og ventilator.<br />
For yderligere informationer om tilslutning<br />
og vedligeholdelse, henvises<br />
til Montage- og vedligeholdelsesanvisning<br />
for motorer, der er hæftet<br />
på motoren eller indlagt i emballagen<br />
for løsdele.
18. Lyddæmper<br />
Lyddæmperbaflerne er indbygget i<br />
aggregathuset og er fastholdt af styr<br />
i top og bund. Baflerne består af 200<br />
mm mineraluld beklædt med sort<br />
glasflies på begge sider og monteret<br />
i en pladeramme.<br />
18.1 Rengøring<br />
Lyddæmperen rengøres ved støvsugning.<br />
Hvis det ikke er muligt at<br />
støvsuge baflerne inde i spalterne,<br />
19. Befugter<br />
Befugteren er af overrislingstypen<br />
og er opbygget som en rammekonstruktion<br />
med befugterkassette af<br />
20. Overensstemmelseserklæring<br />
I overensstemmelse med EC Maskindirektiv<br />
98/37/EC, Bilag II,A<br />
Fabrikant: <strong>Novenco</strong> A/S<br />
Adresse: Industrivej 22<br />
<strong>DK</strong>-4700 Næstved<br />
Vi erklærer hermed, at<br />
<strong>Novenco</strong> luftbehandlingsaggregat<br />
<strong>ZCN</strong> 9/6 – 21/21<br />
a) opfylder nedenstående direktivers<br />
hovedkrav på betingelse af,<br />
at produkterne er installeret i<br />
overensstemmelse med den<br />
medleverede vejledning. Ændres<br />
produkterne, vil denne erklæring<br />
ikke længere være gældende.<br />
Direktiver:<br />
– EC Machinery Directive 98/37/<br />
EC<br />
– EMC Directive 89/336/EC<br />
(amended by 92/31/EC and 93/<br />
68/EC)<br />
må sidepanelet demonteres (se side<br />
5) og baflerne tages ud for støvsugning.<br />
Baflerne sidder på vinkelprofiler i<br />
bunden af sektionen. Baflerne er ikke<br />
fastspændt og kan derfor trækkes<br />
ud, efter at sidepanelet er fjernet.<br />
Vigtigt: Baflernes overflade, sort glasflies,<br />
må ikke beskadiges under rengøringen.<br />
Glasdek og bundkar. Detaljeret vejledning<br />
er indlagt i befugteren eller<br />
– Low Voltage Directive 73/23/EC<br />
(amended by 93/68/EC)<br />
b) er fremstillet i overensstemmelse<br />
med følgende tilpassede standarder:<br />
– EN 292-1, EN 292-2,<br />
EN292-2/A1, EN 294<br />
– EN 60204-1<br />
Det er en forudsætning at <strong>Novenco</strong>'s<br />
montageanvisninger er fulgt.<br />
Næstved, 01.07.2007<br />
Bjarne Sørensen<br />
Department manager<br />
<strong>Novenco</strong> A/S<br />
Afstanden mellem baflerne sikres<br />
v.h.a. de påmonterede afstandsbeslag,<br />
et i hvert hjørne.<br />
I <strong>ZCN</strong> 13/6 og <strong>ZCN</strong> 13/8 har den bagerste<br />
baffel tykkelsen 100 mm og<br />
har ingen afstandsbeslag.<br />
Denne baffel bør, af lydtekniske årsager,<br />
placeres bagerst , d.v.s. modsat<br />
inspektionsside, ved samling af<br />
lyddæmper.<br />
kan rekvireres som pdf-dokument:<br />
fabGB_cp.pdf.<br />
<strong>ZCN</strong> 35
<strong>Novenco</strong> udvikler og producerer<br />
ventilations- og brandslukningssystemer,<br />
der markedsføres og sælges over hele<br />
verden via et netværk af datterselskaber<br />
og repræsentanter.<br />
Firmaet blev grundlagt i Danmark i 1947<br />
og er gennem årene blevet en førende<br />
leverandør på verdensmarkedet.<br />
<strong>Novenco</strong> står for kvalitet og<br />
miljøbevidsthed og er certifi ceret i<br />
henhold til ISO 9001 og ISO 14001.<br />
<strong>Novenco</strong>s hovedkontor ligger i Næstved,<br />
Danmark.<br />
<strong>Novenco</strong>, Hi-Pres og XFlow er registrerede<br />
varemærker under <strong>Novenco</strong>.<br />
Læs mere om <strong>Novenco</strong> på Internettet.<br />
<strong>Novenco</strong> A/S · Industrivej 22 · <strong>DK</strong>-4700 Næstved · Danmark · Tel. +45 70 12 42 22 · Fax +45 55 75 65 50<br />
www.novenco.biz<br />
MU 13717 0707
