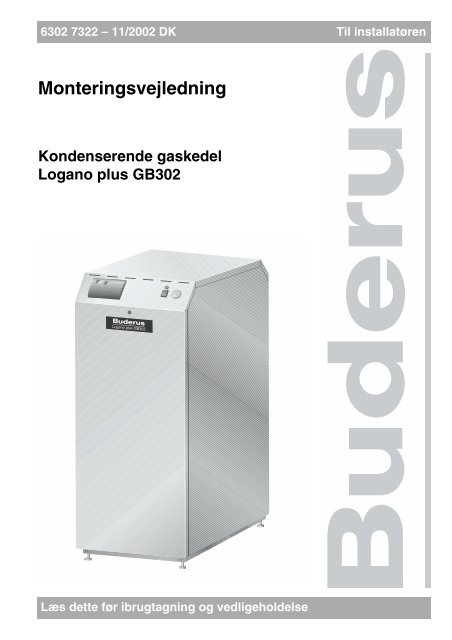

6302 7322 – 11/2002 DK Til installatøren

Monteringsvejledning

Kondenserende gaskedel

Logano plus GB302

Læs dette før ibrugtagning og vedligeholdelse

Forord

Om denne vejledning

Apparatet opfylder de grundlæggende krav

i de gældende europæiske direktiver.

Overensstemmelsen er bekræftet. De

relevante dokumenter og den originale

overensstemmelseserklæring opbevares af

producenten.

Den foreliggende monterings- og servicevejledning

indeholder vigtige oplysninger om sikker og korrekt

montering, ibrugtagning og vedligeholdelse af kedlen

Logano plus GB302.

Monterings- og vedligeholdelsesvejledningen

henvender sig til fagmanden, der – på grundlag af sin

faguddannelse og erfaring – har kendskab til

kedelanlæg samt gasinstallationer.

Ret til tekniske ændringer forbeholdes!

Da produktet er under løbende udvikling, kan der

forekomme mindre afvigelser i illustrationer, funktionstrin

og tekniske data.

Opdatering af dokumentationen

Har du forslag til forbedringer, eller har du konstateret

unøjagtigheder, er du velkommen til at kontakte os.

Vi forbeholder os ret til ændringer som følge af tekniske forbedringer!

Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de

2

Ibrugtagnings- og vedligeholdelsesvejledning Gaskedel Logano plus GB302 • Udgave 11/2002

Indholdsfortegnelse

1 Generelt. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5

2 Sikkerhed . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7

2.1 Bestemmelsesmæssig anvendelse . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7

2.2 Anvisningernes opbygning . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7

2.3 Overhold disse anvisninger . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7

2.4 Værktøj, materialer og hjælpemidler . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8

2.5 Bortskaffelse . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8

3 Produktbeskrivelse . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .9

3.1 Funktion . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .9

3.2 Hovedkomponenter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

4 Tekniske data . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15

4.1 Logano plus GB302. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15

4.2 Tryktab på vandssiden . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16

4.3 Strømskema . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17

5 Medfølgende dele . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18

6 Transport af kedlen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19

7 Opstilling af kedlen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20

7.1 Anbefalet vægafstand . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21

7.2 Opstilling af kedlen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21

8 Tilslutning af kedel til aftræk, vand og gas . . . . . . . . . . . . . . . . . . . . . . . . 22

8.1 Udførelse af forberedende arbejde . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22

8.2 Tilslutning til aftræk . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22

8.3 Tilslutning af kedlen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24

8.4 Tilslutning til gasinstallation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25

9 El-Tilslutning . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26

9.1 Montering af nettilslutning samt føler- og lavspændingsledninger . . . . . . . . . . . . 26

9.2 Montering af funktionsmoduler . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27

9.3 Kombination med kedel og Logamatic 4111/4313 . . . . . . . . . . . . . . . . . . . . . . 29

10 Betjening og indstilling . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30

10.1 Statusvisninger under drift. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31

10.2 Visninger og indstillinger til operatøren . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31

10.3 Åbning af serviceniveau . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33

10.4 Aktivering af parametertilstand . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34

10.5 Visning af info-tilstand . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37

10.6 Visning af blæserhastighed (FAN). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37

10.7 Udlæsning af fejlmeddelelser. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37



Ibrugtagnings- og vedligeholdelsesvejledning Gaskedel Logano plus GB302 • Udgave 11/2002

3

Indholdsfortegnelse

11 Ibrugtagning af anlægget. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 38

11.1 Fyldning af anlægget og kontrol af tilslutningernes tæthed . . . . . . . . . . . . . . . . 38

11.2 Etablering af anlægstryk . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40

11.3 Kontrol af gastæthed . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 41

11.4 Notering af gasparametrene . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 42

11.5 Udluftning af gasledning . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 43

11.6 Kontrol af CO 2 -indhold . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 43

11.7 Udførelse af supplerende arbejder . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 44

11.8 Kontrol af ioniseringsstrøm. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 48

11.9 Kontrol af tæthed under drift . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 49

11.10 Udførelse af funktionskontroller . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 49

11.11 Genmontering af kapperne . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 49

11.12 Ibrugtagningsprotokol . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 50

12 Eftersyn og service på anlægget . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 51

12.1 Kontrollér rørene for tegn på korrosion. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 51

12.2 Måling af CO 2 -indhold . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 52

12.3 Kontrol af lufttilførselssystemets renhed . . . . . . . . . . . . . . . . . . . . . . . . . . . 52

12.4 Rengøring af brænder og varmeveksler. . . . . . . . . . . . . . . . . . . . . . . . . . . . 53

12.5 Kontrol af ioniseringsstrøm. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 56

12.6 Kontrol af anlæggets tryk. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 57

12.7 Serviceprotokol . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 58

13 Afbrydelse af anlægget . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 62

13.1 Afbrydelse af fyringsanlægget. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 62

13.2 Afbrydelse af anlægget i nødstilfælde . . . . . . . . . . . . . . . . . . . . . . . . . . . . 62

14 Konvertering af Logano plus GB302-80 til flydende gas . . . . . . . . . . . . . 63

15 Afhjælpning af fejl . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 65

15.1 Generelle fejl . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 65

15.2 Fejlmeddelelser . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 67

16 Stikordsregister . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 70

17 Overensstemmelseserklæring . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 71



4


Generelt 1

1 Generelt

ANVISNING TIL BRUGEREN

Overhold nationale bestemmelser og

direktiver ved montering og drift af

fyringsanlægget!

Bemærk angivelserne på kedlens

typeplade. De skal til enhver tid

overholdes.

Anvendelsesbetingelser Logano plus GB302-80 Logano plus GB302-120

Maks. fremløbstemperatur ° C 90

Maks. sikringstemperatur ° C 100

Maks. driftsovertryk (kedel) bar 4

Maks. ∆T ved fuld belastning/delvis belastning K 25/35

Volumenstrøm, kedelvand

(min. - maks.)

m³/h 0,6–6,9 2 0,7 – 10,3 2

Konstruktion 1 B 23 , B 33 , C 13 , C 33 , C 43 , C 53 , C 63 , C 83

Strømforsyning 230 V AC, 50 Hz 6,3 A, IPX0D

Tab. 1

Anvendelsesbetingelser

1 Konstruktionerne B 33 , C 13 , C 33 , C 43 , C 53 , C 63 , C 83 er kun mulige i forbindelse med tilslutningssæt til indeluftuafhængig driftstype.

2

Min. volumenstrøm ved brænderstart 1,4 m³/h (GB302-80) eller 2,1 m³/h (GB302-120).

Brændstoffer

Gastype til Logano

plus GB302-80

Gastype til Logano

plus GB302-120

Bemærkninger

Tab. 2

Naturgas E (H)

(G20)


(G20)

Naturgas LL (L), (S)

(G25)

Naturgas LL (L), (S)

(G25)

Alle lande

Flydende gas B/P

(G30)

Flydende gas P

(G31)

– –

For Østrig gælder særskilt:

Ved installationen skal den lokale bygningsvedtægt samt ÖVGW-retningslinjen G1 samt G2 (ÖVGW-TR Gas

og Flüssiggas) følges. Det er muligt at omstille til flydende gas (kedelstørrelse 80).

Kravene i henhold til art. 15 a B-V vedrørende emission og virkningsgrad opfyldes.

For Schweiz gælder særskilt:

Kedlerne er afprøvet i henhold til kravene i Luftreinhaltungsverordnung (LRV, bilag 4) samt vejledningen til

brandpolitiforskrifterne for VKF (Sammenslutning af kantonernes brandsikringer) og godkendt af SVGW. Ved

installationen skal retningslinjerne for bygning og drift af gasfyringsanlæg G3 d/f, gasreglerne G1 SVGW samt

kantonernes brandpolitiforskrifter følges.

Landsspecifikke brændstoffer og bemærkninger




5

1

Generelt

GB302-80

Landsspecifikke gaskategorier og tilslutningstryk

GB302-120

Land Tilslutningstryk i mbar Gaskategori Land Tilslutningstryk i mbar Gaskategori

AT, CH 20; 50 II 2H3P AT, CH 20 I 2H

BE 20/25 I 2E(R)B BE 20/25 I 2E(R)B

BE 30/37 I 3P CZ 18 I 2H

CZ 18; 50 II 2H3B/P DK 20 I 2ELL

DK 20; 50 II 2ELL3P DK 20 I 2H

DK 20; 30 II 2H3B/P ES, PT 20 I 2H

ES, PT 20; 37 II 2H3P FI 20 I 2H

FI 20; 30 II 2H3B/P FR 20/25 I 2ESi

FR 20/25; 30/37 II 2ESi3P GB, IE 20 I 2H

GB, IE 20; 37 II 2H3P GR 20 I 2H

GR 20; 30 II 2H3B/P HU 25

1

I 2HS

HU 25; 50

1

II 2HS3B/P IT 20 I 2H

IT 20; 30/37 II 2H3+ LU 20 I 2E

LU 20; 37 II 2E3P NL 25 I 2L

NL 25, 50 II 2L3B/P SE 20 I 2H

SE 20; 30 II 2H3B/P

Tab. 3

Landespecifikke gaskategorier og tilslutningstryk

1

For Ungarn (HU) gælder følgende: Indstilling og drift med S-Gas på forespørgsel. Tal om dette med den lokale afdeling.

Landespecifikke gastyper og tilslutningstryk

Land Gastype Tilslutningstryk

minimalt

i mbar

Nominelt tryk

i mbar

maksimalt

i mbar

AT, CH, DK, ES, FI, GB, GR, IE, IT, LU, PT, SE Naturgas H 17 20 25

DK


17 20 25

Naturgas LL (L)

BE Naturgas E (R) B 17 20/25 25/30

FR Naturgas E Si 17 20/25 25/30

NL Naturgas L 20 25 30

CZ Naturgas H 16 18 25

HU Naturgas H S 20 25 33

AT, CH, DE Flydende gas P 42,5 50 57,5

CZ, HU, NL Flydende gas B/P 42,5 50 57,5

ES, GB, IE, LU, PT Flydende gas P 25 37 45

BE, FR, IT Flydende gas B/P 20/35 30/37 35/45

DK, FI, GR, SE Flydende gas B/P 25 30 35

Tab. 4

Landespecifikke gastyper og tilslutningstryk


! Hvis der ikke er det nødvendige

tilslutningstryk, skal du tale med det

ansvarlige gasforsyningsselskab om

dette.


! Hvis gastilslutningstrykket er for højt,

skal du montere en ekstra

gasregulator før gasarmaturet.



6


Sikkerhed 2

2 Sikkerhed

Overhold disse anvisninger af hensyn til din egen

sikkerhed:

2.1 Bestemmelsesmæssig anvendelse

Logano plus GB302 er konstrueret til opvarmning af

varmeanlæg og brugsvand f.eks. til flerfamiliehuse og

større bygningskomplekser.


Her får du tips og nyttige oplysninger,

som du kan bruge til optimal indstilling og

brug af anlægget.

2.3 Overhold disse anvisninger

Kedlen er fra fabrikken udstyret med en digital kedel- og

brænderstyring inklusiv betjeningsenhed. Efter behov

kan kedlen tilsluttes via et interface (funktionsmodul

AM4; 0 - 10 V) til eksternt reguleringsudstyr f.eks. serien

Logamatic 4000 (Logamatic 4111 og 4313). Kedlen

opfylder med sin konstruktion og drift følgende krav:

– EN 677

– EN 483 og EN 483, A 1

– Gasdirektivet 90/396/EØF

– Direktiv om virkningsgrad 92/42/EØF

– EMC-direktivet 89/336/EØF

– Lavspændingsdirektivet 73/23/EØF

2.2 Anvisningernes opbygning

Der skelnes mellem to fareniveauer, der markeres med

signalord:

ADVARSEL!

LIVSFARE

Angiver en fare, som produktet muligvis

kan forårsage, og som kan medføre

alvorlig legemsbeskadigelse eller endog

død, hvis den ignoreres.

ADVARSEL!

LIVSFARE

på grund af eksplosive gasser.

Ved gaslugt er der fare for eksplosion!

! Ingen åben ild! Rygning forbudt!

Brug ikke lighter eller tændstikker!

! Undgå gnistdannelse!

Betjen ikke elektriske kontakter, heller

ikke telefon, stik eller dørklokke!

! Luk hovedafspærringshanen til

gassen!

! Åbn vinduer og døre!

! Advar husets beboere, men ring ikke

på døren!

! Ring til gasforsyningsselskabet, når du

er kommet ud af bygningen!

! Hvis der er hørbart gasudslip, skal du

straks forlade bygningen, forhindre

andre i at gå ind i bygningen og

kontakte politi og brandvæsen fra et

sted uden for bygningen.

LIVSFARE

FORSIGTIG!

FARE FOR PERSONSKADE/

SKADE PÅ ANLÆGGET

Henviser til en potentielt farlig situation,

der kan medføre middelsvære eller lette

personskader eller tingsskader.

ADVARSEL!


! Udfør kun arbejde på gasførende

komponenter, hvis du har autorisation

til et sådant arbejde.

Øvrige symboler til angivelse af farer og anvisninger til

brugeren:

ADVARSEL!

LIVSFARE

på grund af elektrisk strøm.




7

2

Sikkerhed

ADVARSEL!

ADVARSEL!

FORSIGTIG!

FORSIGTIG!

LIVSFARE

på grund af forgiftning.

Utilstrækkelig lufttilførsel kan medføre

farlig udstrømning af røggasser.

! Sørg for, at der er fri

luftgennemstrømning gennem

ventilationsåbningerne.

! Kedlen må ikke tages i brug, så længe

disse forhold ikke er bragt i orden.

! Gør den ansvarlige for driften af

fyringsanlægget skriftligt opmærksom

på mangler og farer.

LIVSFARE

på grund af elektrisk strøm, når anlægget

er åbnet.

! Før du åbner anlægget:

Afbryd strømmen til fyringsanlægget

med hovedafbryderen, eller afbryd

anlægget fra elnettet ved hjælp af den

pågældende sikring på

opstillingsstedet.

! Sørg for, at fyringsanlægget ikke kan

igangsættes utilsigtet.


på grund af ukorrekt montering.

! Ved etablering og drift af

fyringsanlægget skal de tekniske

regler samt de gældende

bygningsmæssige og lovmæssige

bestemmelser overholdes.


på grund af manglende eller utilstrækkelig

rengøring og vedligeholdelse.

! Efterse og rengør fyringsanlægget én

gang om året.

! Udfør vedligeholdelse efter behov.

Afhjælp straks mangler for at

forebygge skader på fyringsanlægget.

2.4 Værktøj, materialer og hjælpemidler

Til montering og vedligeholdelse af brænderen kræves

standardværktøj til varme-, vand- og gasinstallation.

Derudover vil følgende være nyttigt til transporten:

– Buderus kedelvogn eller

– sækkevogn med rem til fastspænding

2.5 Bortskaffelse


Afhængigt af de landsspecifikke krav skal

du gøre følgende:

! Anmelde og få installationen af en

gaskedel godkendt hos det ansvarlige

gasforsyningsselskab.

! Kun anvende gaskedlen med det

forbrændingsluft-røggassystem, som

er konstrueret og godkendt specielt til

denne kedeltype.

! Være opmærksom på, at der kan

foreligge regionalt betingede

tilladelser til røggasanlægget og

kondensvandstilslutningen til det

offentlige spildevandsnet.

! Informere de myndigheder, der er

ansvarlige for spildevandsbehandling

før påbegyndelse af opstillingen.

! Bortskaf emballagen til kedlen og instrumentpanelet

miljømæssigt korrekt.

! Bortskaf de komponenter i fyringsanlægget (f. eks.

kedel og instrumentpanel), der udskiftes,

miljømæssigt korrekt på et autoriseret sted.



8


Produktbeskrivelse 3

3 Produktbeskrivelse

Logano plus GB302 er en lukket kedel med

aluminiumsvarmeveksler.

Fyringssystemet består af en modulerende Premixbrænder

med omdrejningstalsreguleret blæser og en

gas/luft-regulering. Kedel og gasbrænder overvåges og

reguleres af kedel- og brænderstyringen (MCBA) med

tilhørende betjeningsenhed.

3.1 Funktion

Funktion ved varmeaktivering

Efter luftvagtens selvkontrol starter

blæseren.Forventilationstiden er 15 sekunder, herefter

frigives tændingen. Forbrændingsluften suges ind

udefra af blæseren. Luften suges ind gennem en

gas/luft-blander (Venturi) – her dannes et vakuum.

Gasarmaturet sørger derefter automatisk for den rigtige

gasmængde, som derefter ledes ind i gas/luftblanderen

og blandes med luftstrømmen. Denne blanding ledes

videre til brænderen. Tænding og flammeovervågning af

blandingen udføres af elektrodeunitten, som er monteret

under brænderen.

Temperaturreguleringen og kedelovervågningen

udføres ved hjælp af forskellige kedelfølere (NTC).

Oplysningerne fra kedelfølerne bearbejdes af kedel- og

brænderstyringen (MCBA), som sørger for den

komplette styring og sikring af kedlen.

Styreenheden (MCBA) regulerer den modulerende

brænderdrift afhængigt af den nominelle afvigelse for

kedeltemperaturen.

Ved lave kedelvandstemperaturer køles røggasserne så

meget ned, at der opstår kondensvand. Kondensvandet

ledes via den indbyggede vandlås til afløbssystemet.

kondensafløbet må ikke blokeres.

3.1.1 Basisudstyr

Som standard er kedelstyringen konstrueret til tilslutning

af en ekstern cirkulationspumpe, en ekstern beholder

med varmtvandstermostat og en 230 V-beholderpumpe.

Varmtvandsproduktion

Varmebehovet for varmt vand registreres af

varmtvandsføleren (tilbehør).

Hvis den eksterne varmtvandsbeholder har en

varmtvandstemperaturføler, opvarmes vandet til en

bestemt temperatur, og varmtvandsbeholderen holdes

varm ved denne temperatur, som kan indstilles. Fra

fabrikken er varmtvandstemperaturen indstillet til 60 °C.

Rumopvarmning

Ved aktivering af varmtvandsproduktionen har styringen

fra fabrikken en fastlagt fremløbstemperatur på 80 °C.

under rumopvarmning reguleres kedeltemperaturen i

overenstemmelse med den aktuelle udetemperatur, via

en udetemperaturføler (tilbehør) eller et eksternt

Buderus-instrumentpanel (Logamatic 4111/4313).




9

3

Produktbeskrivelse

3.1.2 opvarmning af varmtvandsbeholder (ved

aktivering via kedel- og fyringsstyring

(MCBA))

Hvis der er sluttet en varmtvandsbeholder til kedlen, skal

der også monteres en beholder-ladepumpe.

Styringen er fra fabrikken forberedt til anvendelse

sammen med en varmtvandsbeholder. Afhængigt af

anlæggets konfiguration skal du ændre parameter 35 på

serviceniveauet (tab. 5 eller tab. 13, side 35). Følg

strømskemaet for eltilslutningen (se kapitel 4.3

"Strømskema" på side 17).

Fra fabrikken er varmtvandstemperaturen indstillet til

60 °C. Under beholderdrift opvarmes kedlen til en

fremløbstemperatur på 80 °C (indstilling fra fabrikken).

Ændring af parameter 35 (serviceniveau) Kodetal

Beholder-ladepumpe + varmtvandstermostat 13 1

Beholder-ladepumpe + temperaturføler 12

Tab. 5 Ændring af parameter 35

1

Indstilling fra fabrikken.

3.1.3 Varmedrift (indstilling fra fabrikken)

Kedlen er fra fabrikken indstillet til drift med en konstant

kedeltemperatur. Den ønskede fremløbstemperatur er

indstillelig og indstillet fra fabrikken på 80 °C.

Ved aktivering af varmeanlægget tændes

varmekredspumpen. Styringen indstiller den

modulerende brænder, så varmekredsens

fremløbstemperatur opretholdes.



10



3.1.4 Varmedrift (ved hjælp af udetemperaturføler)

Monter udetemperaturføleren (se kapitel 4.3


Indstil parameter 34 på serviceniveauet (tab. 6 eller

tab. 14, side 36) på "01". Fremløbstemperaturen

reguleres derefter automatisk, i henhold til

varmekurven, afhængigt af udetemperaturen.

Du kan indstille varmekarakteristikken afhængigt af

behovet (se kapitel 10.4.4 "Indstilling af varmekurve" på

side 36).

Montering af udetemperaturføler

Ændring af parameter 34 (serviceniveau) Kodetal

Rumtermostat 1 00

Udeføler 01

Set-værdi for kedeltemperatur via 0 - 10 V signal 05

fra funktionsmodulet AM4

Tab. 6 Ændring af parameter 34

1 Indstilling fra fabrikken.

Monter i alle andre tilfælde udeføleren på den koldeste

side af bygningen (nord eller nordøst).

Vær opmærksom på følgende:

– På grund af udstrømmende varm luft må du ikke

montere udetemperaturføleren over vinduer eller

døre.

– Monter ikke udetemperaturføleren i murnicher.

– Følg strømskemaet for tilslutning af

udetemperaturføleren (se kapitel 4.3 "Strømskema"

på side 17).

Fremløbstemperatur i °C

– Ved ledningslængder på op til 100 m er et

ledningstværsnit på 0,75 mm² tilstrækkeligt.


Brug kun tilbehørsdele, der er godkendt

af Buderus.

Fig. 1

Udetemperatur i °C

Standard-varmekurve




11

3


3.2 Hovedkomponenter

4

5 6 7

3

2

1

9

8

Fig. 2 Logano plus GB302 (her: Logano plus GB302-120)

Pos. 1: Bæreramme (brænder, varmeveksler,

gasarmaturer og reguleringsenhed)

Pos. 2: Frontkappe

Pos. 3: Sidekappe, venstre

Pos. 4: Topkappe betjeningsenhed

Hovedkomponenterne i Logano plus GB302 (fig. 2) er

følgende:

– Kedel (fig. 2, pos. 1), bestående af følgende:

Bæreramme, brænder, varmeveksler, gasarmaturer

og reguleringshed (MCBA)

– Kedelbeklædning bestående af:

Frontkappe (fig. 2, pos. 2), sidekappe til venstre

(fig. 2, pos. 3), Forreste topkappe med

betjeningsenhed (fig. 2, pos. 4), Topkappe (fig. 2,

pos. 5), Bageste topkappe (fig. 2, pos. 6), bagvæg

(fig. 2, pos. 7), sidekappe til højre (fig. 2, pos. 8) og

bundplade (fig. 2, pos. 9)

Pos. 5:

Pos. 6:

Pos. 7:

Pos. 8:

Pos. 9:

Topkappe

Bageste topkappe

Bagkappe

Sidekappe, højre

Bundplade



12



9

11

10

10


13

14

15

16

8

7

17

18

17

6

19

5

4

20

21

22

23

3

2

1

Fig. 3 Vist med afmonteret kedelkappe (her: Logano plus GB302-120)

Pos. 1: Tømme-hane

Pos. 13: Gasvagt (GDW)

Pos. 2: Vandlås

Pos. 14: Gasledning

Pos. 3: Ekstra måleåbning, røggas

Pos. 15: Automatisk udlufter

Pos. 4: Inspektionsåbning

Pos. 16: Fremløb, kedel (VK)

Pos. 5: Klemrække

Pos. 17: Gasarmatur (GA)

Pos. 6: Reguleringsenhed (MCBA)

Pos. 18: Vandmangelsikring (WMS)

Pos. 7: Skueglas

Pos. 19: Elektrode-unit

Pos. 8: Brænderkappe

Pos. 20: Fremløbstemperaturføler (FV)

Pos. 9: Luftvagt

Pos. 21: Returtilslutning (RK)

Pos. 10: Gas/luft-blander

Pos. 22: Røggastemperaturføler (FG)

Pos. 11: Blæser

Pos. 23: Returtemperaturføler (FR)

Pos. 12: Tilslutningssæt 1 til "Split aftræk" (tilbehør)

1

Standardudstyr ved udførelse til NL.




13

3


1 2 3

4 5 6


11

10

9

8

7

Fig. 4 Betjeningsenhed

Pos. 1: Display

Pos. 2: Pc-tilslutning

Pos. 3: Serviceknap "Reset"

Pos. 4: Driftskontakt

Pos. 5: Lås

Pos. 6: Manometer

Pos. 7: Tasten "-"

Pos. 8: Tasten "+"

Pos. 9: Tasten "Store"

Pos. 10: Tasten "Step"

Pos. 11: Piktogrammet "Røggastest"

Pos. 12: Tasten "Mode"



14


Tekniske data 4

4 Tekniske data

De tekniske data giver oplysninger om

Logano plusGB302.

4.1 Logano plus GB302

GAS

AL

GAS

VK AL

VK

VK

RK

AA

RK

AKO

AKO

Fig. 5

Dimensioner og tilslutninger til Logano plus GB302 (her: Logano plus GB302-120 med flangetilslutning; mål i mm) – målene

i parentes gælder for GB302-80.

AA = Tilslutning, røggas

AKO = Afløb, kondensvand

AL = Tilslutning, forbrændingsluftrør (Split aftræk findes, fås som tilbehør) 1

GAS = Gastilslutning, R 1

RK = Retur, kedel, R 1¼ (GB302-80) og DN 50 (GB302-120)

VK = Fremløb, kedel, R 1¼ (GB302-80) og DN 50 (GB302-120)

1

Standardudstyr ved udførelse til NL.




15

4

Tekniske data

Logano plus GB302-80 Logano plus GB302-120

Kedel

Belastning, fuldlast kW 80,0 119,9

Belastning, dellast kW 20,0 24,0

Effekt, fuldlast V/ 80/60 °C kW 78,2 117,0

Effekt , dellast V/ 80/60 °C kW 19,5 22,9

Effekt, fuldlast V/ 50/30 °C kW 82,7 123,9

Effekt,dellast V/ 50/30 °C kW 21,3 25,7

Røggasværdier

Røggastemperatur, fuld belastning 75/60 °C ° C 75 75

Røggasvolumen, fuld belastning kg/s 0,0374 0,0556

Disponibelt afgangstryk, røggassystem Pa 150 160

Gas

Blæser, MVL/EBM RG 148 G1G 170

Gasarmatur, Dungs 2 × GB-WND 055 D01 2 × GB-WND 055 D01

CO 2 -indhold, fuld belastning ved naturgas % 9,1 9,0

CO 2 -indhold, delvis belastning ved naturgas % 8,9 8,8

CO 2 -indhold, fuld belastning ved propangas % 10,6 –

CO 2 -indhold, delvis belastning ved propangas % 10,3 –

CO 2 -indhold, fuld belastning ved butangas % 11,6 –

CO 2 -indhold, delvis belastning ved butangas % 11,3 –

Kedelkreds

Vandindhold i kedel l 11 15

Tryktab på vandsiden mbar Se diagram, Side 16

Elektriske data

Elektrisk kapslingsklasse IP X0D IP X0D

Nettilslutning V/Hz 230/50 230/50

Maks. strømforbrug W 125 170

Kedlens mål og vægt

Højde × bredde × dybde mm 1200 × 500 × 850 1200 × 500 × 850

Vægt kg 125 162

Tab. 7 Tekniske data

4.2 Tryktab på vandssiden

Tryktab på vandsiden

i mbar

GB302-80

GB302-80


kedelvand – volumenstrøm i m³/h

Fig. 6

Tryktab på varmtvandssiden



16


Tekniske data 4

4.3 Strømskema

TRAFO

X1-

1

AM4*

FB*

br

br

y

b

bl

br

y/gr

y/gr

y

b

bl

br

MCBA 1407D

RP P N N L

X10 HA

X1

X2-1

(+)

X2-2

(0)

X1-2

AS

X4 X3

X5

X2

1 1 2 5 3 3 4 1 2

11 12 5 6 7 8 9 10

1 2 3 4

X7

X8

0 – 10 V DC

4 5 1 2

1

2 3

v/w

bl

br

y/w

w

w

w

b

bl

y

w

FG

FV

FR

0 V AC

24 V AC

gr

r

bl

g

v

v/w

gr

br/w

r/w

b

b

br

y/w

gr/w

w

b/w

bl/w

bl

w

r

b

PWM - + TACH

FAN

N L

Display

X3-1

AM3-2*

K3

4 3

X3-2

X2-1 K2 X2-2

LDW

X1-1 K1 X1-2

GA

GDW

GA

WMS

34 33 32 31 30 29

28 27 26 25 24 23

15 14 13 11 10 8 7 5 4 N L`

WT**

SI

RT**

L' N

MVE**

230 V AC

N

L N L N L

PH**

PKO**

PE

N

6,3 AT

1 0

S1

FA*

Forklaring:

0 – 10 V DC =

0 – 10 µA

AS = Opsamlingsfejlmeddelelse GDW = Gaspressostat S1 = Hovedafbryder

FA = Udetemperaturføler LDW = Luftpressostat SI = Sikkerhedsanordninger

FB = Varmtvandstemperaturføler MVE = Gasmagnetventil, ekstern WMS = Vandmangelsikring

FG = Røggastemperaturføler PH = Cirkulationspumpe WT = Varmtvandstermostat

FR = Returtemperaturføler PKO = Kondensvandspumpe * = Tilbehør

FV = Fremløbstemperaturføler PS = Beholderpumpe ** = på opstillingsstedet

GA = Gasarmatur RT = Rumtermostat/timer

1)

Fra fabrikken er der monteret en brokobling. Ved tilslutning af en rumtermostat eller en timer skal brokoblingen fjernes.

2)

Tilslutning PE nødvendig

3)

Tilslutningsklemmer til Logamatic 4313/4111.

1)

Ioniseringsstrøm Maks. 2 A Maks. 2 A

PS**

2)

230 V AC

L`

1)

3)

1DIN

1010

Fig. 7

Strømskema




17

5

Medfølgende dele

5 Medfølgende dele

Logano plus GB302 leveres komplet monteret.

Fra fabrikken er kedlen indstillet til naturgas E, 20 mbar

(G20, 20 mbar). Udførelsen til NL er indstillet til naturgas

LL, 25 mbar (G25, 25 mbar).

! Kontrollér ved modtagelsen, at emballagen er intakt.

! Kontrollér ved leveringen, at alle dele er leveret.

Komponenter

Antal Emballage

Kedel med beklædning 1 1 kasse på palle

Teknisk dokumentation 1

Tab. 8

Leveringsomfang, Logano plus GB302

Følgende komponenter kan leveres som tilbehør:

– Udeføler

– Varmtvandsføler

– Funktionsmodul AM4 (0 – 10 V) til tilslutning af

kedlen til et eksternt instrumentpanel (f.eks.

Logamatic 4111 eller 4313) - standardudstyr, i

udførelse NL

– Funktionsmodul AM3-2 til tilslutning af ekstern

gasmagnetventil

– Tilslutningssæt (Split aftræk) til forbrændingsluft –

standardudstyr i udførelse NL

– Eksternt instrumentpanel (f.eks. Logamatic 4111

eller 4313)



18


Transport af kedlen 6

6 Transport af kedlen

I dette kapitel beskrives det, hvordan du kan

transportere kedlen sikkert og uden at beskadige den.

FARE FOR PERSONSKADE


på grund af ukorrekt sikret kedel.

på grund af tilsmudsning.

FORSIGTIG!

! Anvend et egnet transportmiddel til

transport af kedlen, f.eks. en

kedelvogn, en sækkevogn med rem til

fastspænding, en trappevogn eller en

trinvogn.

! Sørg for, at kedlen ikke kan falde af

under transporten på transportmidlet.

FORSIGTIG!

Når kedlen er opstillet, men endnu ikke

taget i brug, skal du være opmærksom på

følgende:

! Beskyt kedlens tilslutninger mod

tilsmudsning ved at lade

beskyttelseskapperne sidde på

tilslutningerne.


på grund af stød og slag.

FORSIGTIG!

Der følger komponenter med kedlen, som

ikke tåler stød og slag.

! Beskyt alle komponenter mod stød og

slag ved videre transport.

! Bemærk transportmærkningerne på

emballageenhederne.

! Fjern emballagen (kasse) fra kedlen, og bortskaf den

miljømæssigt forsvarligt.


Du kan bestille kedelvognen i Buderusfilialerne.

2

! Stil kedelvognen/sækkevognen ved kedlens bagside

eller eventuelt foran kedlens sidevæg.

! Spænd kedlen fast til kedelvognen med remmen

(fig. 8, pos. 1).

! Transportér kedlen til opstillingsrummet med

kedelvognen/sækkevognen (fig. 8, pos. 2).

1

Fig. 8

Pos. 1:

Pos. 2:

Transport af kedlen ved hjælp af

kedelvogn/sækkevogn

Kedelvogn/sækkevogn

Rem til fastspænding




19

7

Opstilling af kedlen

7 Opstilling af kedlen

I dette kapitel forklares, hvordan kedlen opstilles korrekt.


FORSIGTIG!

på grund af frost.

! Opstil anlægget i et frostsikkert rum.

KEDELSKADER

FORSIGTIG!

på grund af forurenet forbrændingsluft.

! Benyt aldrig klorholdige

rengøringsmidler og freon (f.eks. i

spraydåser, opløsnings- og

rensemidler, maling, lim).

! Undgå kraftig støvdannelse.

BRANDFARE

ADVARSEL!

på grund af brændbare materialer eller

væsker.

! Opbevar ikke brændbare materialer

eller væsker i umiddelbar nærhed af

kedelanlægget.



20


Opstilling af kedlen 7

7.1 Anbefalet vægafstand

Når du laver et fundament eller en opstillingsflade, skal

du tage hensyn til de givne afstande (fig. 9).

Fundamentet eller opstillingsfladen skal være

fuldstændig jævn og vandret, kedlens vægt skal hvile på

alle ben


! Ved opstilling af kedlen skal de

angivne minimummål (målene i

parentes) overholdes (fig. 9).

! Overholdelse af den anbefalede

vægafstand letter monterings- og

servicearbejdet.

! Hvis du ønsker at anvende Logano

plus GB302 sammen med en ekstern

varmtvandsbeholder, skal du

overholde de vægafstande, som er

angivet i monteringsvejledningen til

den pågældende

varmtvandsbeholder.

Fig. 9

fstande (mål i mm)

7.2 Opstilling af kedlen

Opret kedlen vandret og lodret, så der ikke kan samle

sig luft i kedlen.

! Drej efter behov fodskruerne (fig. 10, pos. 1) ind eller

ud for at justere kedlen vandret og lodret ved hjælp

af et Waterpas (fig. 10, pos. 2).

2

1

Fig. 10

Pos. 1:

Pos. 2:

Justering af kedlen

Fodskruer

Waterpas




21

8

Tilslutning af kedel til aftræk, vand og gas

8 Tilslutning af kedel til aftræk, vand og gas

I dette kapitel forklares, hvordan kedlen sluttes til aftræk,

vand og gas.

8.1 Udførelse af forberedende arbejde

Efter opstilling af kedlen skal du for at kunne udføre de

efterfølgende arbejder afmontere frontkappen og

topkappen.

! Drej låsebeslaget 90° til venstre med en

stjerneskruetrækker for at løsne forvæggen (fig. 11).

! Løft frontkappen (fig. 11, pos. 1) fremad, og tag den

af.

! Løsn vingemøtrikkerne under topkappen (lige bag

den forreste topkappe med betjeningsenheden)

(fig. 12).

! Tag topkappen (fig. 12, pos. 1) af.


Fig. 11

1

Afmontering af frontkappen

Monter frontkappen og topkappen igen

efter opstart.

1

8.2 Tilslutning til aftræk


Vær ved typerne B 23 , B 33 og C

opmærksom på de specifikke nationale

krav.

Type B 23 og B 33 (rumluftafhængige)

Kedlen må som hovedregel ikke anvendes i rum, hvor

der hele tiden opholder sig personer. Kedlen skal

opstilles i et rum med en åbning, der fører ud i det fri,

med et frit tværsnit på mindst 150 cm² plus for hver kW,

der overstiger 50 kW, 2 cm²/kW.

Fig. 12

Afmontering af topkappen

8.2.1 Montering af røgrør

! Monter røgrøret på opstillingsstedet. Brug egnede

røgrør.



22


Tilslutning af kedel til aftræk, vand og gas 8

8.2.2 Monter forbrændingsluftrøret (ved "Split

aftræk")


Formstykkerne til lufttilslutningen, som

skal monteres i kedlen, fås hos Buderus

som tilbehør. Standardudstyr – monteret

fra fabrikken ved udførelse NL.

! Tag dækblænden (fig. 13, pos. 4) af bagkappen.

! Læg tætningen ind i indsugningshusets

indsugningsåbning (fig. 13, pos. 5).

! Sæt tilslutningsstykket (fig. 13, pos. 1 – del 1,

inklusive bøjning) til lufttilslutningen ind i

luftindsugningshusets indsugningsåbning (fig. 13,

pos. 5).

! Skub tilslutningsstykket (fig. 14, pos. 2 – del 2)

gennem åbningen i kedlens bagvæg.

! Sæt det på låsepladens inderside (fig. 14, pos. 3 –

del 3).


Låsepladen anvendes til mekanisk sikring

af lufttilslutningen.

! Sæt tilslutningsstykket (fig. 14, pos. 2 – del 2) ind i

bøjningen til tilslutningsstykket (fig. 13, pos. 1 –

del 1).

! Skub låsepladen (fig. 14, pos. 3 – del 3) ind til

kedelbagvæggen, og drej den ca. 45°.

! Monter de efterfølgende forbrændingsluftrør på


4

5

1

Fig. 13 Montering af tilslutningsstykke (del 1) til lufttilslutning

Forklaring til fig. 13 og fig. 14:

Pos. 1: Tilslutningsstykke (del 1)

Pos. 2: Tilslutningsstykke (del 2)

Pos. 3: Låseplade (del 3)

Pos. 4: Dækblænde

Pos. 5: Luftindsugningshus

2


Konstruktionsmærkaten "B 23 , B 33 , C 13 ,

C 33 , C 43 , C 53 , C 63 , C 83 " følger med ved

levering af tilslutningssættet "Split

aftræk". Denne mærkat skal klæbes på

typeskiltene over koden B23.

3

1

Fig. 14

Montering af tilslutningsstykke (del 2) til lufttilslutning




23

8

Tilslutning af kedel til aftræk, vand og gas

8.3 Tilslutning af kedlen

Overhold følgende anvisninger i forbindelse med

tilslutningen af kedlen til varmesystemet. Disse

anvisninger er vigtige for at opnå en fejlfri drift.


For at undgå urenheder i kedlen anbefales

det at montere en smudssamler i

installationen.


! Skyl varmesanlægget grundigt

igennem.

! Sørg for, at snavset fra varmeanlægget

ikke kommer i kedlen (bloker f.eks.

kedlen ved vandtilslutningen).


på grund af utætte tilslutninger.

Fig. 15

Tilslutning af kedlen til varmeanlægget (GB302-80)

FORSIGTIG!

! Installer tilslutningsledningerne

spændingsfrit på kedlens tilslutninger.

8.3.1 Tilslutning af fremløbsledning

! Tilslut fremløbsledningen, uden at den sidder i

spænd, på kedlens fremløb (VK).

8.3.2 Tilslutning af returledning

Tilslut returledningen, uden at den sidder i spænd, på

kedlens returløb (RK).

Kedel Fremløb (VK) Returløb (RK)

Logano plus GB302-80 R 1¼ R 1¼

Logano plus GB302-120 DN 50 DN 50

Tab. 9

Dimensioner på tilslutninger

Fig. 16

Tilslutning af kedlen til varmeanlægget (GB302-120)



24


Tilslutning af kedel til aftræk, vand og gas 8

8.3.3 Tilslutning af kondensvandsafløb

Grundlæggende anbefales det, at kondensvandet fra

røgrøret ledes væk, før det kommer ind i kedlens

røggasstuds.


! Du skal lede det kondensvand, der

opstår i kedlen og eventuelt i røgrøret,

væk i henhold til forskrifterne.

! Udledningen af kondensvand i det

offentlige spildevandssystem skal

udføres i overensstemmelse med de

gældende forskrifter.

! Overhold de lokale bestemmelser.

8.4 Tilslutning til gasinstallation

LIVSFARE


Fig. 17

Tilslutning af kondensvandsafløb

ADVARSEL!

Arbejde på de gasledende komponenter

må kun udføres af autoriseret personale.

! I Tyskland skal gastilslutningen på opstillingsstedet

udføres i henhold til TRGI og TRF (eller følg

regionale krav): Monter en gasspærrehane (tilbehør)

med forskruning i gasledningen.

! Slut gasledningen til gastilslutningen (fig. 18,

pos. 1), uden at den sidder i spænd.

1


Vi anbefaler, at du monterer et gasfilter i

henhold til DIN 3386 i gasledningen.

Følg de lokale standarder og forskrifter for

gastilslutningen.

Fig. 18 Etablering af gastilslutning

Pos. 1: Gastilslutning (R 1)




25

9

El-Tilslutning

9 El-Tilslutning

Logano plus GB302 er fra fabrikken udstyret med en

klemrække.

LIVSFARE

ADVARSEL!


! Vær opmærksom på, at

strømforsyningen kan afbrydes på alle

poler.

9.1 Montering af nettilslutning samt føler- og lavspændingsledninger

! Tilslut el i henhold til strømskemaet (se kapitel 4.3


LIVSFARE

2

1

ADVARSEL!


Varme kedeldele kan beskadige

elledningerne.

! Sørg for, at elledningerne føres

gennem plastrørene.

! Før kabler samt føler- og lavspændingsledninger

gennem de plastrør, der er integreret i kedlen

(fig. 19, pos. 1 og 2).


! Før 230 volt-ledningerne gennem

rør 1 (fig. 19, pos. 1).

! Før lavspændings- og

følerledningerne gennem rør 2

(fig. 19, pos. 2).

Fig. 19

Pos. 1:

Pos. 2:

Integrerede plastrør

Plastrør til 230 volt-tilslutninger

Plastrør til føler- og lavspændingsledninger

! Slut kabler samt føler- og lavspændingsledninger til

klemrækken (fig. 19) i henhold til strømskemaet (se

kapitel 4.3 "Strømskema" på side 17).

Fig. 20

Klemrække



26


El-Tilslutning 9

9.2 Montering af funktionsmoduler

Du kan eftermontere følgende funktionsmoduler i

kedlen:

– AM4 (funktionsmodulet anvendes som 0 - 10 V

interface til et eksternt instrumentpanel, f.eks.

Logamatic 4313/4111)

– AM3-2 (via dette funktionsmodul kan der aktiveres

en ekstra gasmagnetventil)

9.2.1 Montering og tilslutning af funktionsmodulet

AM4 (0 - 10 V-indgang)

! Monter funktionsmodulet AM4 (fig. 21) ved siden af

klemrækken, mens frontkappen er åben.

! Sæt det eksisterende fladbåndskabel i

funktionsmodulet AM4.

! Før kablerne fra det eksterne instrumentpanel til

funktionsmodulet AM4 (fig. 22), og tilslut dem.


Hvis der ikke er et fejlfrit 0 - 10 V DCsignal

(uden støj), skal du montere et

støjfilter før funktionsmodulet AM4.

Yderligere oplysninger får du hos

Buderus-filialen.

Fig. 21

Montering af funktionsmodul AM4

1

0-10V

DC-signal

2

2

Tilslutning 0 - 10 V, udgang

f.eks. Logamatic 4111/4313

Fig. 22

Pos. 1:

Pos. 2:

Etablering af forbindelse mellem det eksterne

instrumentpanel og funktionsmodulet AM4

Tilslutning til fladbåndskabel fra MCBA

Potentialfrie kontakter (udgang) til

opsamlingsfejlmeddelelse




27

9

El-Tilslutning

9.2.2 Montering og tilslutning af funktionsmodulet

AM3-2 1

! Monter funktionsmodulet AM3-2 med

monteringsplade på bærerammens tværtravers

(fig. 23), mens frontkappen er åben.

! Tag afdækningen af funktionsmodulet AM3-2.

! Sæt fladbåndskablet i MCBA.

! Før kablet bag monteringspladen til

funktionsmodulet AM3-2 og til klemmerne 13 og 15 i

klemrækken, og tilslut den (se kapitel 4.3


! Før kablerne fra den eksterne gasmagnetventil til

klemmerne 14 og 15 i klemrækken, og tilslut dem (se


! Monter afdækningen på funktionsmodulet AM3-2.

Fig. 23

Montering af funktionsmodul AM3-2

1 Anvendelse afhængigt af de lokale krav.



28


El-Tilslutning 9

9.3 Kombination med kedel og Logamatic 4111/4313

Hvis kedlen kombineres med et eksternt

instrumentpanel af typen Logamatic 4111 eller 4313,

skal du udføre følgende arbejde:

! Monter og tilslut funktionsmodul AM4 (se

kapitel 9.2.1 "Montering og tilslutning af

funktionsmodulet AM4 (0 - 10 V-indgang)" på

side 27).

! Etabler 0 - 10 V-forbindelse (brug skærmet kabel).

! Monter kedelføleren (FK eller FZB) til

instrumentpanelet Logamatic 4111/4313 på kedlens

fremløb (VK) som påspændingsføler (fig. 24,

pos. 1).

1

Logamatic

4111/4313

VK

RK

9.3.1 Udførelse af indstillinger i instrumentpanelet

Logamatic 4111 (serviceniveau) med

funktionsmodul FM 448

! Åbning af serviceniveau (se servicevejledningen til

instrumentpanelet 4111).

! Stil antallet af kedler på "0" under menupunktet

"Kedelmærkedata".

Fig. 24

Montering af kedeltemperaturføler (FK eller FZB)

9.3.2 Udførelse af indstillinger i instrumentpanelet

Logamatic 4313 (serviceniveau)

! Åbning af serviceniveau (se servicevejledningen til

instrumentpanelet 4313).

! Stil den minimale kedeltemperatur på "0 °C" under

menupunktet "Understation".


I forbindelse med instrumentpanelerne

Logamatic 4111/4313 og

funktionsmodulet AM4 skal du indstille

parameter 34 (serviceniveau) på "05" (se

kapitel 10.4.2 "Aktivering, varmedrift" på

side 36).




29

10

Betjening og indstilling

10 Betjening og indstilling

Kedlen betjenes ved hjælp af betjeningsenheden (fig. 25).

Men hvis der er sluttet et eksternt instrumentpanel (f. eks. Logamatic 4111 eller

4313) til kedlen via funktionsmodulet AM4, skal du foretage de vigtigste

indstillinger på det eksterne instrumentpanel (se i betjenings- og

servicevejledningen til instrumentpanelet).


! Indstil parameter 34 (se kapitel 10.4.2 "Aktivering, varmedrift" på side 36) på

kodetallet "05", hvis kedelaktivering sker via 0 - 10 V interfacet til

funktionsmodulet AM4.

Betjeningsenheden har 6 taster, et 4-cifret display og en pc-tilslutning.

1 2 3

4 5

6

7

8

9

Fig. 25 Betjeningsenhed

Pos. 1: Display

Pos. 2: Pc-tilslutning

Pos. 3: Serviceknap "Reset"

Pos. 4: Tasten "Mode"

Pos. 5: Piktogrammet "Røggastest"

Pos. 6: Tasten "Step"

Pos. 7: Tasten "Store"



De forskellige tilstande kan vises på displayet ved at trykke kortvarigt på tasten

"Mode". Hvis der derefter ikke trykkes på en tast i 15 minutter, skifter displayet

tilbage til normal tilstand.



30


Betjening og indstilling 10

10.1 Statusvisninger under drift

Statusvisninger

Kodetal Status

0 Intet varmebehov

1 Forventilation

2 Tændingsfase

3 Brænder "Til" ved varmedrift

4 Brænder "Til" ved varmtvandsproduktion

5 Selvkontrol, luftvagt

Værdi (f. eks. 70 °C)

Kodetal (f. eks. 1)

6 Brænder Fra, T fremløb > T set-værdi

Antipendultid

7 Pumpeefterløbstid, varmedrift

8 Pumpeefterløbstid, varmtvandsbeholder

9 Kedel "Fra":

Fremløbstemperatur T1 > 95 °C

Returløbstemperatur T2 > 95 °C

T1 - T2 > 35 °C

Stigehastighed i K/s for høj, røggastemperatur T5 > 110 °C.

Gasvagt eller vandmangelsikring åben (2,5 min blokering).

Tab. 10 Statusvisninger

10.2 Visninger og indstillinger til operatøren

Operatøren kan kun se parametrene 1 - 4 (tab. 11).

Mode

Step

Tryk flere gange på tasten "Mode", indtil "PArA" vises på displayet.

Tryk på tasten "Step" for at få vist den ønskede parameter.

Parametrområde

Beskrivelse

Indstillings-

Standardindstilling

GB302-80 GB302-120

1 Set-værdi for varmt vand (temperatur for varmtvandsbeholder) ° C 20 - 70 60 1 60 1

2 Deaktivering eller aktivering af varmtvandsdrift (0 = Fra, 1 = Til) 0/1 1 1 1 1

3 Deaktivering eller aktivering af varmedrift (0 = Fra, 1 = Til) 0/1 1 1

4 Maksimal kedeltemperatur (fremløbstemperatur) ° C 20 - 90 80 80

Tab. 11 Parametre på betjeningsniveau

1 Funktionen er kun aktiveret, hvis varmtvandstemperaturføleren er sluttet til kedel-brænder-reguleringsenheden (MCBA).




31

10


10.2.1 Deaktivering og aktivering af varmtvandsproduktion 1

Hvis der er monteret en varmtvandsbeholder i systemet, kan du slå

varmtvandsproduktionen fra og til med tasten "-".

Deaktivering af varmtvandsdrift

–

Tryk i tre sekunder på tasten "-", og hold den nede, indtil "dOFF" vises på

displayet.

Aktivering af varmtvandsproduktion

–

Tryk igen på tasten "-" i tre sekunder, og hold tasten nede, indtil f. eks. "d 60"

vises på displayet. "60" er den indstillede set-værdi for det varme vand på

f. eks. 60 °C.

10.2.2 Deaktivering og aktivering af varmedrift

Du kan deaktivere og aktivere varmedrift med tasten "+".

Deaktivering af varmedrift

+

Tryk på tasten "+" i tre sekunder, og hold tasten nede, indtil "cOFF" vises på

displayet.

Aktivering af varmedrift

+

Tryk igen på tasten "+" i tre sekunder, og hold tasten nede, indtil f. eks. "c 80"

vises på displayet. "80" er den indstillede maksimale kedeltemperatur på

f. eks. 80 °C.

1

Funktionen er kun aktiveret, hvis varmtvandstemperaturføleren er sluttet til kedel-brænder-reguleringsenheden (MCBA).



32



10.3 Åbning af serviceniveau

Du skal bruge serviceniveauet for at

– gå til de forskellige tilstande (tab. 12).

– forespørge om specifikke værdier for anlægget.

– foretage specifikke indstillinger for anlægget.

– udlæse fejlmeddelelser.

Mode Store –

Step +

Mode

Mode Step

Step

+ –

Store

Mode

Forkortelse

PArA

InFO

FAN

ERRO

Modus

I parametertilstand kan du indstille kedlen specifikt for den enkelte

kunde eller det enkelte anlæg (se kapitel 10.4 "Aktivering af

parametertilstand" på side 34).

I info-tilstand kan du få vist kedlens set-værdier og faktiske værdier (se

kapitel 10.5 "Visning af info-tilstand" på side 37).

I denne tilstand kan du få vist det aktuelle blæseromdrejningstal (se

kapitel 10.6 "Visning af blæserhastighed (FAN)" på side 37).

I denne tilstand kan du få udlæst fejlmeddelelser.

Tab. 12 Mulige tilstande på serviceniveauet

Tryk flere gange på tasten "Mode", indtil "Stby" 1 vises på displayet.

Tryk samtidig på tasterne "Mode" og "Step" i ca. tre sekunder, og hold tasterne

nede, indtil "CODE" vises på displayet.

Tryk på tasten "Step", indtil "C" vises på displayet med et to-cifret tal.

Tryk på tasten "+" eller "-", indtil "05" vises på displayet.

Tryk kort på tasten "Store". Tallet "05" blinker 2 × som bekræftelse.

Tryk flere gange på tasten "Mode", indtil de forskellige tilstande (tab. 12) vises

på displayet.


Hvis der efter åbning af serviceniveauet ikke trykkes på en tast i 15 minutter,

skifter displayet automatisk tilbage til normal tilstand.

1 "Stby" vises kun i et sekund. Derefter skifter displayet til normal visning.




33

10


10.4 Aktivering af parametertilstand

I parametertilstand kan du indstille kedlen specifikt for den enkelte kunde eller

det enkelte anlæg. Du skal bruge parametrene 4, 5, 6, 7, 10 og 12 til at indstille

varmekarakteristikken.


Parametre, som ikke er angivet i tabellen (tab. 13), må du ikke ændre.

10.4.1 Åbning af parametertilstand og udførelse af indstillinger

! Åbn serviceniveauet (se kapitel 10.3 "Åbning af serviceniveau" på side 33).

Mode

Step


Tryk flere gange på tasten "Step" for at få vist parametrene (tab. 13).

! Indstil parametrene (tab. 13) på de ønskede værdier.

+ –

Store

Tryk på tasten "+" eller "-" for at indstille den pågældende værdi.

Tryk på tasten "Store" for at gemme de ændrede indstillinger (tallet blinker, dvs.

at værdien er gemt).



34



Parameteområde

Beskrivelse

Indstillings-

Standardindstilling

GB302-80 GB302-120

4 Maksimal kedeltemperatur (fremløbstemperatur) ° C 20 – 90 80 80

5 Min. starttemperatur (startpunkt) ° C 15 / 60 20 20

6 Min. udetemperatur ° C -20 - +10 -10 2 -10 2

7 Maks. udetemperatur (varmegrænse) ° C 15 - 25 20 2 20 2

8 Frostsikringstemperatur ° C -30 - +10 -2 2 -2 2

9 Udetemperatur (korrektionsfaktor) ° C -5 - +5 0 0

10 Nedre kedelvandstemperatur (0 = Fra) ° C 0 - 60 28 28

11 Tidsforsinkelse for brænder (0 = ingen tidsforsinkelse) min 0-30 0 0

12 Parallelforskydning (sænket varmedrift) ° C 0 - 80 20 20

13 Blæseromdrejningstal (× 100) varmedrift, fuld belastning 10 - 70 60 3 53 3

14 Blæseromdrejningstal (× 1) varmedrift, fuld belastning 0 - 99 00 3 00 3

15 Blæseromdrejningstal (× 100) varmtvandsproduktion, fuld belastning 10 - 70 60 3 53 3

16 Blæseromdrejningstal (× 1) varmtvandsproduktion, fuld belastning 0 - 99 00 3 00 3

17 Blæseromdrejningstal (× 100) lille belastning 5-70 17 3 12 3

18 Blæseromdrejningstal (× 1) lille belastning 0 - 99 00 3 50 3

19 Blæseromdrejningstal, brænderstart (× 100) 5-70 35 3 25 3

20 Efterløbstid, cirkulationspumpe (0 = 10 s) min 0 - 99 15 15

21 Efterløbstid, beholderpumpe (× 10,2) s 0-30 30 = 306 30 = 306

22 Hysterese, varmedrift, kedelvandstemperatur (Til) K 0 - 20 5 3 5 3

23 Hysterese, varmedrift, kedeltemperatur (Fra) K 0-10 5 3 5 3

24 Hysterese, varmtvandsproduktion, kedeltemperatur (Til) ° C -5 - +30 3 3 3 3

25 Hysterese, varmtvandsdrift, kedetemperatur (Fra) ° C -5 - +30 3 3 3 3

26 Hysterese, varmtvandsdrift, varmtvandsføler (Til) ° C -5 - +30 3 3 3 3

27 Hysterese, varmtvandsproduktion, varmtvandsføler (Fra) ° C -20 - +30 3 3 3 3

28 Antipendul-spærretid, varmedrift (× 10,2) s 0 - 30 0 3 0 3

29 Antipendul-spærretid, varmtvandsdrift (× 10,2) s 0-30 0 3 0 3

30 Omskiftningstid fra varmtvandsdrift til varmedrift (0 = brænder "Til");

(× 10,2)

s 0 - 30 5 = 51 3 5 = 51 3

K 5-40 Foretag ikke ændring af

31 Maks. temperaturforskel mellem fremløb og returløb ved nominel

belastning 1 værdien

32 RMCI-adresse -1 Foretag ikke ændring af

værdien

33 Set-værdi for kedeltemperatur minus set-værdi for varmt vand (ved K 0-30 20 20

varmtvandsdrift)

34 Aktiveringskomponenter, varmedrift (tab. 14) 00, 01, 05 00 4 00 4

35 Aktiveringskomponenter, varmtvandsdrift (tab. 15) 12, 13 13 13

36 Manuel indstilling af blæseromdrejningstallet (–1 = Fra) % -1 - +100 -1 3 -1 3

Tab. 13 Parametre på serviceniveau

1

Hvis temperaturforskellen overskrides, udføres en tilbagemodulering (sikkerhedsfunktion).

2 Kun i forbindelse med en udetemperaturføler på MCBA.

3

4

Foretag ikke ændringer i indstillingerne fra fabrikken.

Udførelse "NL" – standardindstilling 05.




35

10


10.4.2 Aktivering, varmedrift

Kodetal Parameter 34 (serviceniveau)

Aktiveringskomponenter til varmedrift

00 Rumtermostat

01 Vejrkompenserende drift med udetemperaturføler

05 Set-værdi for kedeltemperatur via 0 - 10 V signal fra funktionsmodulet AM4

Tab. 14 Indstilling af parameter 34

10.4.3 Aktivering af varmtvandsproduktion

Kodetal Parameter 35 (serviceniveau)

Aktiveringskomponenter til varmtvandsproduktion

12 Aktivering via varmtvandsføler (NTC)

13 Aktivering via varmtvandstermostat

Tab. 15 Indstilling af parameter 35

10.4.4 Indstilling af varmekurve

Hvis anlægget drives vejrkompenserende, skal du indstille varmekurven ved

hjælp af parametrene 4, 5, 6, 7, 10 og 12.


Mode

Step


Tryk på tasten "Step" for at få vist parametrene 4, 5, 6, 7, 10 og 12.

Indstil disse parametre i henhold til betingelserne for anlægget. Tag figur 26 til

hjælp.

+ -

Store

Step

Tryk på tasten "+" eller "-" for at indstille den pågældende værdi (temperaturer).

Tryk på tasten "Store" for at gemme de ændrede indstillinger (tallet blinker, dvs.

at værdien er gemt).

Tryk på tasten "Step" for at gå til den næste parameter. Foretag de nødvendige

indstillinger.

PAR 4

Fremløbstemperatur i °C

PAR 5

PAR 6

PAR 12

PAR 10

PAR 7

Fig. 26

Udetemperatur i °C

Indstilling af varmekurve



36



10.5 Visning af info-tilstand

I info-tilstand kan du få vist kedlens set-værdier og faktiske værdier.

Mode

Step

Tryk flere gange på tasten "Mode", indtil "InFO" vises på displayet.

Tryk flere gange på tasten "Step" for at få vist de forskellige info-data.

Info-tilstand

Kodetal Programvalg

1 Fremløbstemperatur, T1

2 Returtemperatur, T2

3 Beholdertemperatur 1, T3 -, hvis der er monteret

varmtvandstemperaturføler (tilbehør).

4 Udetemperatur 1 (tilbehør), T4

5 Røggastemperatur, T5

6 Beregnet fremløbstemperatur

7 Stigehastighed, fremløbstemperaturføler dT1/dT

8 Stigehastighed, returløbstemperaturføler dT2/dT

9 Stigehastighed, varmtvandstemperaturføler dT3/dT

Tab. 16 Info-tilstand

1

Hvis der ikke er tilsluttet temperaturføler, vises "-37" på displayet ved kodetallene 3 og 4.

Kontrollér temperaturfølernes tilslutninger (hvis disse er monteret).

10.6 Visning af blæserhastighed (FAN)


Mode

Step

Tryk flere gange på tasten "Mode", indtil "FAN" vises på displayet.

Tryk på tasten "Step" for at få vist blæserens aktuelle omdrejningstal (4-cifret

visning).

10.7 Udlæsning af fejlmeddelelser.

I denne tilstand kan du få udlæst fejlmeddelelser.


Mode

Step

Tryk flere gange på tasten "Mode", indtil "ErrO" vises på displayet.

Tryk flere gange på tasten "Step" for at få vist de forskellige fejlmeddelelser.




37

11

Ibrugtagning af anlægget

11 Ibrugtagning af anlægget

I dette kapitel forklares det, hvordan du tager Logano

plus GB302 i brug.

! Udfyld protokollen, når du har udført de arbejder, der

beskrives i det følgende.

KEDELSKADER

FORSIGTIG!

på grund af forurenet forbrændingsluft.

! Sørg for, at der er tilstrækkelig

lufttilførsel.

! Sørg for, at der aldrig benyttes eller

opbevares klorholdige

rengøringsmidler og freon (f.eks. i

spraydåser, opløsnings- og

rensemidler, maling, lim) i fyrrummet.

! Afbryd driften af brænderen ved kraftig

forekomst af støv, f.eks. på grund af

ombygning i fyrrummet.

11.1 Fyldning af anlægget og kontrol af tilslutningernes tæthed

Du skal kontrollere, at anlægget er tæt, før du tager det

i brug.


FORSIGTIG!

på grund af overtryk under Trykprøvning.

Tryk-, reguleringseller

sikkerhedsanordninger kan blive

beskadiget ved stort tryk.

! Sørg for, at der under trykprøvning

ikke er monteret tryk-, reguleringseller

sikkerhedsanordninger, som ikke

kan lukkes i forhold til kedlens

vandrum.


FORSIGTIG!

på grund af temperaturspændinger.

! Fyld kun fyringsanlægget i kold

tilstand (fremløbstemperaturen må

højst være på 40 °C).



38


Ibrugtagning af anlægget 11

! Kontrollér påfyldningsvandets hårdhed, eller spørg

ved vandforsyningen (f.eks. 10 °dH (tysk

hårdhedsgrad) eller 1,79 mmol/l).

! Beregn eller vurder mængden af påfyldningsvand

(f.eks. 500 l).

! Beregn Ca(HCO 3 ) 2 -koncentrationen

(f.eks. 1,79 mmol/l × 500 l = 895 mmol).

! Notér mængden af påfyldningsvand og vandets

hårdhed (se tabel 22, side 60).

Grænseværdier for Ca(HCO 3 ) 2 -koncentrationen

for påfyldnings- og efterfyldningsvand

i mmol

Logano plus GB302-80 < 860

Logano plus GB302-120 < 1300

anlægsvandets pH-værdi

Mindste pH-værdi 6,5

Største pH-værdi 8,5

Tab. 17 Ca(HCO 3 ) 2 -koncentration og pH-værdier

Hvis Ca(HCO 3 ) 2 -koncentrationen er uden for

grænseværdierne (tab. 17), skal du finde en egnet

metode til behandling af efterfyldningsvandet.


Spørg om de egnede

vandbehandlingsmetoder hos Buderus.

! Kontrollér anlægsvandets pH-værdi efter f.eks. en

uge. Den skal være inden for det tilladte område

(tab. 17).

! Kontrollér fortrykket i anlæggets

ekspansionsbeholder, og indstil det om nødvendigt.

Ekspansionsbeholderen skal være uden tryk på

vandsiden.

Ekspansionsbeholderens fortryk skal mindst være på

det statiske tryk (anlæggets højde indtil midten af

ekspansionsbeholderen) plus ca. 0,2 bar. Den

nøjagtige beregning udføres i henhold til den lokale

standard (DIN 4807 for Tyskland).

! Skru kappen (fig. 27, pos. 1) til bundhanen (fig. 27,

pos. 2) af, og skru slangestudsen (fig. 27, pos. 3)

på.

! Sæt påfyldningsslangen (fig. 27, pos. 4) på

slangestudsen, fastgør den, og åbn bundhanen

(fig. 27, pos. 2).

2

3

1

Fig. 27

Pos. 1:

Pos. 2:

Pos. 3:

Pos. 4:

4

Slut påfyldningsslangen til KPT-hanen

Kappe

Bundhane

Slangestuds

Påfyldningsslange




39

11


! Drej den automatiske udlufters hætte (fig. 28, pos. 1)

en omgang op, så luften kan slippe ud.

1

! Åbn alle afspærringer i installationen.

! Åbn forsigtigt vandhanen, og fyld langsomt

anlægget. Hold samtidig øje med kedlens

manometer (fig. 29, pos. 1).

Anlæggets tryk skal være på mindst det nødvendige

fortryk i ekspansionsbeholderen plus 0,3 bar.

Minimumtrykket for kedlen er på 1,5 bar (med koldt

fyringsanlæg). Maksimumtrykket må ikke overskride

3,5 bar (ved højeste kedeltemperatur –

sikkerhedsventilen åbnes); denne værdi gælder for

en 4 bar sikkerhedsventil, ved andre aktiveringstryk

skal du være opmærksom på de lavere værdier).

! Luk vandhanen og bundhanen.

! Udluft anlægget via dets udluftningsventiler.

Hvis trykket falder på grund af udluftningen, skal der

efterfyldes vand.

! Træk påfyldningsslangen af bundhanen, skru

slangestudsen af, og skru kappen på igen.

Fig. 28

Fig. 29

Åbn den automatiske udlufters hætte

Manometer

1

11.2 Etablering af anlægstryk

! Indstil anlægstrykket ved hjælp af bundhanen på

kedlen til mindst 1,5 bar.



40



LIVSFARE

ADVARSEL!

på grund af risiko for forgiftning.

Hvis vandlåsen ikke er fyldt med vand, kan

røggas, der slipper ud, være livsfarlig.

! Fyld vandlåsen (fig. 30) med vand.

! Kontrollér alle vandførende tilslutninger på kedlen og

i fyringsanlægget for tæthed.


vandmangelsikring slår til ved 0,8/1,0 bar.

Fig. 30

Fyldning af vandlås med vand

11.3 Kontrol af gastæthed

Før opstart skal du kontrollere, at nye rørafsnit til

kedlens gastilslutning er tætte og bekræft dette i

protokollen.

LIVSFARE

ADVARSEL!





LIVSFARE

ADVARSEL!


Efter ibrugtagnings- og

vedligeholdelsesarbejde kan der være

opstået lækager på rør og i samlinger.

! Udfør en korrekt tæthedskontrol.

! Brug kun godkendte

læksøgningsmidler til læksøgning.


FORSIGTIG!

på grund af kortslutning.

! Sprøjt ikke læksøgningsmidlet på

kabelføringer, stik eller

eltilslutningsledninger. Sørg også for,

at det ikke drypper på de førnævnte

komponenter.

! Tildæk risikostederne før

læksøgningen.




41

11


11.4 Notering af gasparametrene

! Spørg om gasparametrene (Wobbetal og

driftsbrændværdi) hos det pågældende gasselskab.


Ved levering medfølger mærkater til

mærkning med gastype og gastryk

sammen med kedlen.

Hvis der udføres en omstilling af gastype

eller gastryk, skal du klæbe den

pågældende mærkat med gastype- og

gastrykmærkning oven på typeskiltet og

kedlens gastilslutning (på kedlens

bagvæg).

Gastype

Naturgas E

(indeholder

naturgas H)

G20

Fabriksindstilling/indstilling

Ved levering indstillet klar til drift på Wobbetal

14,1 kWh/m ³ (i forhold til 15 °C, 1013 mbar),

kan anvendes til Wobbetalområde 11,3 til

15,2 kWh/m ³ .

Mærkning på anvisningsskilt vedr. gastype:

Indstillet kategori: G20

Tidligere angivelser: Indstillet på Wobbetal

14,9 kWh/m ³ (i forhold til 0 °C, 1013 mbar),

kan anvendes til Wobbetalområde 12,0 til

16,1 kWh/m ³ .

Omstillings- og tilpasningsarbejder (se kapitel

"Tilpasning af kedlen til naturgas L/LL" på side 45 og

kapitel 14 "Konvertering af Logano plus GB302-80 til

flydende gas" på side 63

Gastype Indstilling

Naturgas LL

(indeholder

naturgas L) 1

G25

Naturgas S

G25,1

Flydende gas

P

G31

Flydende gas

B/P

G30

Efter omstilling indstillet på Wobbetal 11,5

kWh/m ³ (i forhold til 15 °C, 1013 mbar), kan

anvendes til Wobbetalområde 9,5 til

12,4 kWh/m ³ .



Tidligere angivelser: Indstillet på Wobbetal

12,2 kWh/m ³ (i forhold til 0 °C, 1013 mbar),

kan anvendes til Wobbetalområde 10,1 til

13,1 kWh/m ³ .

Efter omstilling egnet til naturgas S.

Wobbetal 11,5 kWh/m ³ (i forhold til 0 °C,

1013 mbar), kan anvendes til

Wobbetalområde 10,7 til 12,2 kWh/m ³ .

Wobbetal 10,9 kWh/m ³ (i forhold til 15 °C,

1013 mbar), kan anvendes til

Wobbetalområde 10,1 til 11,6 kWh/m ³ .

Efter omstilling egnet til propan. Mærkning på

anvisningsskilt vedr. gastype:


Efter omstilling egnet til flydende gas butan

og butan/propan-blandinger.



Tab. 18 Indstilling af brænderen fra fabrikken

1

Standardindstilling for udførelse: NL



42



11.5 Udluftning af gasledning

Udluft gasledningen på kedlens målenippel (fig. 31).

! Åbn lukkeskruen på måleniplen (fig. 31, pos. 1).

! Udluft gasledningen, og udfør målingen.

! Luk lukkeskruen på måleniplen (fig. 31, pos. 1), når

du er færdig med målingen.

1

11.6 Kontrol af CO 2 -indhold

Kontrollér CO 2 -indholdet ved fuld og delvis belastning i

uforandret tilstand ved ibrugtagningen.


Efter indstilling af delvis og fuld belastning

skal du trykke samtidig på tasterne "+" og

"-" i ca. 3 sekunder og holde dem nede for

at skifte tilbage til normal brænderdrift

(automatisk drift).

Fig. 31

Udluftning af gasledning

Ved afvigelser fra set-værdien for CO 2 (tabel 19,

side 45) skal CO 2 -indholdet efterjusteres ved delvis og

fuld belastning (side 46).

11.6.1 Måling af CO 2 -indholdet ved fuld belastning

! Tag kedlen i brug. Dette gør du ved at stille

driftskontakten på "I".

! Tryk flere gange på tasten "Mode", indtil "StbY" vises


! Tryk samtidig på tasterne "Mode" og "+" i

ca. 3 sekunder, og hold dem nede (kedlen skifter til

drift med fuld belastning), indtil

"H + kedelvandstemperatur" (f.eks. "H 47") vises på

displayet.

! Mål CO 2 -indholdet ved fuld belastning, og skriv dette

i protokollen (se kapitel 11.12"Ibrugtagningsprotokol"

på side 50)

Mode + -

Fig. 32

Betjeningsenhedens taster




43

11


11.6.2 Måling af CO 2 -indholdet ved delvis

belastning

! Tryk flere gange på tasten "Mode", indtil "StbY" vises


! Tryk samtidig på tasterne "Mode" og "-" i


drift med delvis belastning), indtil

"L + kedelvandstemperatur" (f.eks. "L 47") vises på

displayet.

! Mål CO 2 -indholdet ved delvis belastning, og skriv

dette iprotokollen (se kapitel

11.12"Ibrugtagningsprotokol" på side 50).

11.7 Udførelse af supplerende arbejder

Du skal udføre supplerende arbejder i følgende tilfælde:

– Hvis der er naturgas L/LL til rådighed – udførelsen

NL fra fabrikken er indstillet til naturgas L/LL (se

kapitel "Tilpasning af kedlen til naturgas L/LL" på

side 45).

– Kedlen Logano plus GB302-120 skal indstilles på en

anden effekt (se kapitel 11.7.1 "Effekttilpasning,

Logano plus GB302-120" på side 47).

– CO 2 -værdien ikke svarer til angivelserne i tabel 19,

side 45.



44



Tilpasning af kedlen til naturgas L/LL

Tilpasning af gastypen udføres ved at indstille CO 2 -

indholdet. Dette indstilles ved delvis belastning og ved

fuld belastning.

For hvert gasarmatur er der til dette arbejde to

regulatorer til rådighed:

– Trykregulator (til delvis belastning)

– Tværsnitsregulator (til fuld belastning)


Kedlen har to gasarmaturer, som er

tilkoblet parallelt både på gas- og

elektrosiden.

! Foretag altid de samme ændringer på

regulatorerne på begge gasarmaturer.

Vær opmærksom på følgende tabel med de tilhørende

CO 2 -indhold ved fuld belastning og delvis belastning.

Kedel Gastype Tilslutningstryk 1

i mbar

Logano plus GB302-80 Naturgas E/H (G20)

20

Naturgas LL/L (G25)

25

CO 2 -indhold i %

(fuld belastning)

CO 2 -indhold i %

(delvis belastning)

9,1 ± 0,2 8,9 ± 0,2

Logano plus GB302-80 Propan (G31) 30 10,6 ± 0,3 10,3 ± 0,3

Logano plus GB302-80 Butan (G30) 30 11,6 ± 0,3 11,3 ± 0,3

Logano plus GB302-120 Naturgas E/H (G20)

Naturgas LL/L (G25)

20

25

9,0 ± 0,2 8,8 ± 0,2

Tab. 19 Kedlens CO 2 -indhold ved delvis belastning og fuld belastning

1

Overhold de landespecifikke tilslutningstryk (Tabel 3, "Landespecifikke gaskategorier og tilslutningstryk", side 6).

! Åbn det øverste dæksel (fig. 33, pos. 1) til

luftindsugningshuset med en stjerneskruetrækker.

1

Fig. 33

Pos. 1:

Åbning af dækslet til luftindsugningshuset

Dæksel (8 × pladeskruer) og tætning




45

11


Indstilling af CO 2 -indholdet ved fuld belastning

! Tryk samtidig på tasterne "Mode" og "+" i


drift med fuld belastning), indtil "H" (plus

kedelvandstemperaturen) vises på displayet.

! Mål CO 2 -indholdet, og indstil dette på de to

tværsnitsregulatorer (tabel 19, side 45).

1

2 3

Reducer CO 2 -

indholdet.

Hæv CO 2 -indholdet.

= med uret

= mod uret

! Kontrollér naturgassens tilslutningstryk ved fuld

belastning på gastilslutningens kontrolnippel.

Trykket skal være ≥ 17 mbar.

! Luk dækslet (fig. 33, pos. 1, side 45) til

luftindsugningshuset.

Indstilling af CO 2 -indholdet ved delvis belastning



! Tryk samtidig på tasterne "Mode" og "-" i


drift med delvis belastning), indtil "L" (plus

kedelvandstemperaturen) vises på displayet.

! Mål CO 2 -indholdet, og indstil dette på de to

trykregulatorer (tabel 19, side 45).

Fig. 34 Indstilling af CO 2 -indholdet ved fuld belastning

Pos. 1: Tværsnitsregulator (fuld belastning)



1

2 3

Reducer CO 2 -

indholdet.

Hæv CO 2 -indholdet.

= mod uret

= med uret


Foretag kun indstillingen i små trin (f.eks.

30°-drejninger).

Fig. 35 Indstilling af CO 2 -indholdet ved delvis belastning

Pos. 1: Trykregulator (delvis belastning)





46



11.7.1 Effekttilpasning, Logano plus


Kedlens varmeeffekt er fra fabrikken 119,9 kW. Hvis du

skal bruge en anden varmeeffekt, skal du ændre eller

nyindstille omdrejningstallet ved hjælp af parameter

13 - 16 ved hjælp af betjeningsenheden.


Effekttilpasningen må kun udføres ved

fuld belastning.

Ved delvis belastning skal indstillingerne

forblive uændrede.


Effektilpasning af varmtvandsdriften er

f.eks. en god idé, hvis den nødvendige

varmeeffekt til varmtvandsdriften er

lavere end til varmedriften.



! Åbn serviceniveauet (se kapitel 10.3"Åbning af

serviceniveau" på side 33).

! Aktivér parametertilstanden (se kapitel

10.4"Aktivering af parametertilstand" på side 34).

! Tryk på tasten "Step" – alle parametre vises efter

hinanden (tab. 20).

Indstil parametrene (13 – 16) på den ønskede værdi

eller effekt i henhold til tabellen (tab. 21).

! Tryk på tasten "+" eller "-" for at indstille den

pågældende værdi (tab. 21).

! Tryk på tasten "Store" for at gemme de ændrede

indstillinger (tallet blinker, dvs. at værdien er gemt).

! Tryk på tasten "Step" for at ændre den næste

parameter.

Når alle ønskede parametre er ændret:

! Tryk på tasten "Mode", indtil "StbY" vises på

displayet.

Enheden er i normal drift.

! Notér den ændrede effekt i ibrugtagningsprotokollen

(se kapitel 11.12 "Ibrugtagningsprotokol" på side 50).


Step +

Fig. 36 Betjeningsenhedens taster

Effekt, driftstype

Parametre

Effekt, varmedrift 13 og 14

Effekt, varmtvandsdrift 15 og 16

Tab. 20 Parametre til indstilling af effekten ved varme- og

varmtvandsdrift

Effekt

i kW

Omdrej

ningstal

i o/min

Parametre

Varmedrift

Parametre

Varmtvandsdrift

13 14 15 16

80 3700 37 00 37 00

85 3900 39 00 39 00

90 4100 41 00 41 00

95 4300 43 00 43 00

100 4500 45 00 45 00

105 4700 47 00 47 00

110 4900 49 00 49 00

115 5100 51 00 51 00

119,9 5300 53 00 53 00

Tab. 21 Effekttilpasning (maks. effekt) Logano plus GB302-

120 med parametrene 13, 14, 15 og 16




47

11


11.8 Kontrol af ioniseringsstrøm

For at sikre fejlfri drift skal ioniseringsstrømmen ved

delvis belastning og fuld belastning (og med brændende

flamme) være på mindst 3 µA.

Målingen foretages på klemmerne 28 og PE (se kapitel

4.3"Strømskema" på side 17).

! Indstil måleapparatet på "V DC" (voltjævnspænding)

– på måleapparatets display vises

µA-værdien.



11.8.1 Måling af ioniseringsstrøm ved fuld

belastning

! Tryk samtidig på tasterne "Mode" og "+" (fig. 37) i


drift med fuld belastning), indtil "H" vises på

displayet.

11.8.2 Måling af ioniseringsstrøm ved delvis

belastning

! Tryk samtidig på tasterne "Mode" og "-" (fig. 37) i


drift med delvis belastning), indtil "L" vises på

displayet.

Mode + –

Fig. 37




48



11.9 Kontrol af tæthed under drift

LIVSFARE

ADVARSEL!


Efter ibrugtagningsarbejdet kan der være

opstået lækager på rør og i samlinger.

! Brug kun godkendte

læksøgningsmidler til læksøgning.

! Kontrollér alle tætningssteder (kontrolnippel,

forskruninger osv.) langs brænderens gasføring med

et skumdannende middel, mens brænderen kører.


FORSIGTIG!

på grund af kortslutning.

! Tildæk risikostederne før

læksøgningen.

! Sprøjt ikke læksøgningsmidlet på

kabelføringer, stik eller

eltilslutningsledninger. Sørg også for,

at det ikke drypper på de førnævnte

komponenter.

11.10 Udførelse af funktionskontroller

Kontrollér alle regulerings-, styrings- og

sikkerhedsanordningers funktion ved den årlige

inspektion og behovsafhængig vedligeholdelse, og

kontrollér, om indstillingerne er korrekte, hvis indstilling

er mulig. Kontrollér også, om enheden er tæt på gas- og

vandsiden.

11.11 Genmontering af kapperne

Når indreguleringen er afsluttet, skal du montere alle

afmonterede komponenter igen.

! Monter om nødvendigt dækslet til

luftindsugningshuset igen.

! Monter frontkappen og topkappen igen.




49

11


11.12Ibrugtagningsprotokol

! Noter de arbejdsopgaver, der er udført i forbindelse

med opstart, og skriv datoen.

Ibrugtagningsarbejde Side Måleværdier Bemærkninger

1. Fyldning af anlægget og kontrol af tilslutningernes tæthed

– Ekspansionsbeholder, fortryk (følg ekspansionsbeholderens

monteringsvejledning)

– Etabler anlægstryk.

– Fyld vandlåsen (ca. 0,3 l).

38

39

40

41

__________ bar

__________ bar

2. Kontrol af gastæthed 41

3. Notering af gasparametrene:

– Gasgennemstrømning, varmedrift

Wobbetal

Driftsbrændværdi

Fuld belastning

42

42

__________ kWh/m³

__________ kWh/m³

__________ m³/h

4. Udluftning af gasledning 43

5. Kontrol af kuldioxid-indholdet (CO 2 ) og

indstilling om nødvendigt:

Delvis belastning


46

46

__________ %

__________ %

6. Udførelse af supplerende arbejder:

– Tilpas kedlen til naturgas LL

– Effekttilpasning GB302-120, fuld

belastning:

7. Kontrol af forbrændingsluft-røggastilslutning

Varmedrift

Varmtvandsdrift

44

45

47 __________ kW

__________ kW

8. Omstilling af kedlen til flydende gas 63

9. Måling af tilslutningstryk, gas: Hviletryk

Flydetryk

10. Måling af trykket på brænderdækslets kontrolnippel ved fuld belastning

(med lukket luftindsugningshus)

46

46

__________ mbar

__________ mbar

__________ mbar

11. Måling af trykket i røgrøret. __________ Pa

12. Kontrol af tætheden under drift 49

13. Måling af kulmonoxid-indholdet (CO): Delvis belastning


14. Måling af kuldioxid-indholdet (CO 2 ): Delvis be-lastning


43

43

__________ ppm

__________ ppm

__________ %

__________ %

15. Udførelse af indstillinger på betjeningsenheden (hvis det er nødvendigt) 30

16. Udførelse af funktionskontroller

– Mål ioniseringsstrøm : Delvis belastning


17. Information af den driftsansvarlige, overdrag den tekniske dokumentation,

og notering af det anvendte brændstof i tabellen i betjeningsvejledningen

(side 2).

Bekræftelse af faglig korrekt ibrugtagning

49

48

48

__________ µA

__________ µA

Firmastempel/underskrift/dato



50


Eftersyn og service på anlægget 12

12 Eftersyn og service på anlægget


Ved eftersyn og vedligeholdelse skal du

ud over frontkappen og topkappen også

afmontere højre sidekappe.

! Løsn pladeskruerne i højre sidekappe med en

stjerneskruetrækker (fig. 38).

! Tag højre sidekappe (fig. 38, pos. 1) opad, og

afmonter den.

1

Tilbyd kunden en aftale om årligt eftersyn og

vedligeholdelse efter behov. I kapitel 12.7

"Serviceprotokol" på side 58 er beskrevet, hvad en

aftale skal indeholde.


Reservedele kan bestilles ud fra Buderus'

reservedelskatalog.

Fig. 38

Afmonter højre sidekappe

Følgende arbejde beskrives ikke i dette dokument. Du

skal dog udføre arbejdet alligevel:

! Kontrollér anlæggets generelle tilstand.

! Foretag visuel kontrol og kontrol af anlæggets

funktion.

! Kontrollér luft- og røggasføringens funktion og

sikkerhed.

12.1 Kontrollér rørene for tegn på

korrosion.

! Kontrollér alle gas- og vandførende rør for tegn på

korrosion.

! Udskift korroderede rør.




51


Eftersyn og service på anlægget

12.2 Måling af CO 2 -indhold

Mål CO 2 -indholdet for at kontrollere, om brænderen eller

kedlens varmeveksler er tilsmudset.

! Stik føleren ind i kernestrømmen gennem

måleåbningen i røgrøret.

! Notér røggasværdierne.

Hvis CO 2 -indholdet afviger mere end 0,5% fra setværdien

(tabel 19, side 45), skal du gøre følgende:

– Kontrollér, om lufttilførselssystemet og

luftindsugningssystemet bag gasarmaturerne (hvide

plast-luftindsugningsskovle) er tilsmudsede, og

rengør dem om nødvendigt.

– Kontrollér brænderen og varmeveksleren for

tilsmudsning, og rengør dem om nødvendigt.

12.3 Kontrol af lufttilførselssystemets renhed

! Afbryd anlægget .

! Fjern frontkappen og topkappen (se kapitel 8.1

"Udførelse af forberedende arbejde" på side 22).

! Løsn stjerneskruerne, og tag afdækningen til

luftindsugningshuset (fig. 39, pos. 1) af.

! Kontrollér, om luftindsugningsområdet (fig. 39,

pos. 2) er rent, og rengør det om nødvendigt.


Ved kraftig tilsmudsning kan du adskille

luftindsugningshuset helt, så det bliver

lettere tilgængeligt.

ADVARSEL!

1

LIVSFARE

på grund af elektrisk strøm, når kedlen er

åbnet.

! Før du åbner kedlen:

Afbryd strømmen til kedlen med

hovedafbryderen, eller afbryd

anlægget fra elnettet ved hjælp af den

pågældende sikring på


! Sørg for, at kedlen ikke kan

igangsættes utilsigtet.

2

2

Fig. 39

Pos. 1:

Pos. 2:

Afmontering af luftindsugningshuset og kontrol for

renhed

Afdækning til luftindsugningshus

Luftindsugningsområde



52



12.4 Rengøring af brænder og varmeveksler

Før du rengør brænderen og varmeveksleren, skal du

kontrollere følgende punkter og arbejdstrin, og om

nødvendigt udføre dem:

– Rengør om nødvendigt vandlåsen.

– Beregn gasgennemstrømningen, og sammenlign

den med værdien ved ibrugtagningen.

– Tag kedlen i drift ved fuld belastning, og mål trykket

ved brænderdækslets studs. Sammenlign det målte

tryk med værdien ved ibrugtagning – hvis afvigelsen

er større end 20%, skal kedlens varmeflader

kontrolleres for tilsmudsning og om nødvendigt

rengøres.

! Afbryd fyringsanlægget (se kapitel 13 "Afbrydelse af

anlægget" på side 62).

! Luk gashovedventilen, og sørg for at sikre den mod

utilsigtet åbning.

2

ADVARSEL!

LIVSFARE





1

! Lad kedlen køle af.

! Fjern højre sidekappe (se kapitel 8.1 "Udførelse af

forberedende arbejde" på side 22).

! Løsn forskruningen på kedlens gastilslutning (fig. 40,

pos. 1).

! Løsn gasvagtens elforbindelse (fig. 40, pos. 2).

! Løsn alle elforbindelser på brænderen.

! Afmonter og mærk luftvagtens slanger (fig. 41,

pos. 1), så tilslutningerne ikke bliver forbyttet ved

den efterfølgende montering.


Hvis tilslutningssættet "Split aftræk" er

monteret, skal du trække

tilslutningsbøjningen ud af


Fig. 40

Løsn gaspressostatens eltilslutninger, og åbn

forskruningen.

1

Fig. 41

Afmontering og mærkning af luftpressostatens

slanger




53



! Løsn brænderens otte møtrikker med en gaffelnøgle

(str. 10).

! Løft forsigtigt brænderen (fig. 42, pos. 1) opad og

ud.

1


Sørg for, at brænderoverfladen ikke bliver

siddende fast på brænderdækslet – løsn

eventuelt forsigtigt brænderoverfladen

(f.eks. med en skruetrækker).

! Kontrollér brænderpakningen i brænderkappen, og

udskift om nødvendigt pakningen, når eftersyns- og

vedligeholdelsesarbejdet er færdigt.

! Tag brænderoverfladen (fig. 43, pos. 1) af

varmeveksleren. Opsug eventuel tilsmudsning på

den "kolde" side.


Fig. 42

Afmontering af brænder fra varmeveksleren

1

"Kold" side

FORSIGTIG!

på grund af beskadigelse af

brænderoverfladen.

! Brug ikke stålbørster eller lignende til

rengøring af brænderoverfladen.

"Varm" side

Fig. 43

Udtagning af brænderoverfladen

! Kontrollér elektrodernes afstand til hinanden i

monteret tilstand – udskift dem, hvis de er defekte.


Afstanden skal være på 3,5 ± 0,5 mm.

! Hvis dette ikke er tilfældet, skal du

udskifte starterelektroden.

Fig. 44

Kontrol og eventuelt udskiftning af starterelektroden



54



! Rengør varmeveksleren med vand og godkendte

rengøringsmidler (følg brugsanvisningerne fra

rengøringsmiddelproducenterne) (fig. 45).


! Beskyt de elektriske komponenter

mod fugt.

! Tør elektrodedunitten før

ibrugtagning.

Fig. 45

Rengøring af varmeveksler

! Åbn inspektionsåbningen (fig. 46) på forsiden af

varmeveksleren med en topnøgle (str. 10) efter

rengøringen.

! Skyl eventuelle smudsrester ind i vandlåsen med en

slange.

! Kontrollér vandlåsen (fig. 47, pos. 1), og rengør den

om nødvendigt. Dette gør du ved at løsne

forskruningerne.

! Tag vandlåsen af, og rengør den med vand.

LIVSFARE

Fig. 46

Åbning af inspektionsåbning

ADVARSEL!

på grund af forgiftning.

Hvis vandlåsen ikke er fyldt med vand, kan

røggas, der slipper ud, være livsfarlig.

! Fyld vandlåsen (fig. 47, pos. 1) med

vand.

1

! Monter vandlåsen igen.

! Monter alle dele til kedlen, som blev afmonteret på

grund af eftersyn og vedligeholdelse, i omvendt

rækkefølge.

Fig. 47

Rengøring af vandlåsen




55



12.5 Kontrol af ioniseringsstrøm

For at sikre fejlfri drift skal ioniseringsstrømmen ved

delvis belastning og fuld belastning (og med brændende

flamme) være på mindst 3 µA.

Målingen foretages på klemmerne 28 og PE (se


! Stil måleapparatet på "V DC-jævnstrømsområde"

(visningen svarer til µA-værdien).



12.5.1 Måling af ioniseringsstrøm ved fuld

belastning

! Tryk samtidig på tasterne "Mode" og "+" (fig. 48), og

hold dem nede (kedlen skifter til drift med fuld

belastning), indtil "H" vises på displayet.

12.5.2 Måling af ioniseringsstrøm ved delvis

belastning

! Tryk samtidig på tasterne "Mode" og "-" (fig. 48), og

hold dem nede (kedlen skifter til drift med delvis

belastning), indtil "L" vises på displayet.

Mode + –

Fig. 48




56



12.6 Kontrol af anlæggets tryk

Viseren på manometeret skal indstilles til det tryk, der

kræves til fyringsanlægget.


! Fremskaf det driftstryk, der kræves til

fyringsanlægget. Driftstrykket skal

være på mindst 1,5 bar.

! Kontrollér fyringsanlæggets vandtryk.

Når manometerets viser kommer under 1,5 bar, er

fyringsanlæggets vandtryk for lavt.

! Notér dataene for det påfyldte vand i tabellen

(tabel 22, side 60). Overhold de tilladte

grænseværdier (tabel 17, side 39).

1

FORSIGTIG!


på grund af hyppig efterfyldning.

Hvis anlægget ofte skal efterfyldes med

vand, kan det, afhængigt af vandets

beskaffenhed, beskadiges af korrosion og

tilkalkning.

! Kontrollér fyringsanlægget for tæthed

og ekspansionsbeholderen for

funktionsevne.

Fig. 49

Manometer

FORSIGTIG!


på grund af temperaturspændinger.

! Fyld kun fyringsanlægget i kold tilstand

(fremløbstemperaturen må højst være

på 40 °C).

! Fyld efterfyldningsvandet i kedlen gennem

for eksempel KPT-hanen.

! Udluft varmeanlægget.

! Kontrollér anlægstrykket igen.




57



12.7 Serviceprotokol

! Underskriv de eftersynsopgaver, der er udført, og

skriv datoen.

Serviceprotokollen fungerer også som original til

kopiering.

Eftersyn Side Dato: ______ Dato: ______ Dato: ______

1. Kontrol af fyringsanlæggets generelle tilstand. 51

2. Udførelse af visuel kontrol og kontrol af anlæggets funktion. 51

3. Kontrol af de gas- og vandførende dele i anlægget for følgende:

– Tæthed under drift

– Tæthedskontrol

– Synlig korrosion

– Tegn på ældning

51

4. Kontrol af lufttilførsels- og røggasføring for funktion og sikkerhed 52

5. Måling af gasgennemstrømningen ved varmedrift (ved fuld

belastning)

6. Måling af trykket på brænderdækslets kontrolnippel ved fuld

belastning

(med lukket luftindsugningshus)

_______ m³/h _______ m³/h _______ m³/h

_______ mbar _______ mbar _______ mbar

7. Måling af trykket i røgrøret. _______ Pa _______ Pa _______ Pa

8. Kontrol af kuldioxid-indholdet (CO 2 ) og

indstilling om nødvendigt:

Delvis belastning


52

52

_______ %

_______ %

_______ %

_______ %

_______ %

_______ %

9. Kontrol af brænder, varmeveksler og vandlås for tilsmudsning;

tag fyringsanlægget ud af drift under dette arbejde.

53

10. Kontrol og om nødvendigt udskiftning af starterelektroden 54

11. Kontrol af ioniseringsstrømmen: Delvis belastning


56

56

_______ µA

_______ µA

_______ µA

_______ µA

_______ µA

_______ µA

12. Måling af tilslutningstrykket for

gassen:

Hviletryk

Flydetryk

_______ mbar

_______ mbar

_______ mbar

_______ mbar

_______ mbar

_______ mbar

13. Kontrol af tætheden på gassiden under drift. 49

14. Måling af kuldioxid-indholdet (CO 2 ): Delvis belastning


52

52

_______ %

_______ %

_______ %

_______ %

_______ %

_______ %



_______ ppm

_______ ppm

_______ ppm

_______ ppm

_______ ppm

_______ ppm

16. Kontrol af fyringsanlæggets vandtryk:

– Kontrollér ekspansionsbeholderens fortryk.

– Kontrollér anlægstrykket.

– Fyld vandlåsen.

57

40

40

41

_______ bar

_______ bar

_______ bar

_______ bar

_______ bar

_______ bar

17. Kontrol af at instrumentpanelet er indstillet i overensstemmelse

med behovet.

18. Afsluttende kontrol eftersynsarbejdet og notering af måle- og

kontrolresultaterne.

Bekræft, at eftersynet er udført fagligt korrekt.

Firmastempel/

underskrift

Firmastempel/

underskrift

Firmastempel/

underskrift



58



Dato: ______ Dato: ______ Dato: ______ Dato: ______ Dato: ______ Dato: ______ Dato: ______

_______ m³/h _______ m³/h _______ m³/h _______ m³/h _______ m³/h _______ m³/h _______ m³/h

_______ mbar _______ mbar _______ mbar _______ mbar _______ mbar _______ mbar _______ mbar

_______ Pa _______ Pa _______ Pa _______ Pa _______ Pa _______ Pa _______ Pa

_______ %

_______ %

_______ %

_______ %

_______ %

_______ %

_______ %

_______ %

_______ %

_______ %

_______ %

_______ %

_______ %

_______ %

_______ µA

_______ µA

_______ µA

_______ µA

_______ µA

_______ µA

_______ µA

_______ µA

_______ µA

_______ µA

_______ µA

_______ µA

_______ µA

_______ µA

_______ mbar

_______ mbar

_______ mbar

_______ mbar

_______ mbar

_______ mbar

_______ mbar

_______ mbar

_______ mbar

_______ mbar

_______ mbar

_______ mbar

_______ mbar

_______ mbar

_______ %

_______ %

_______ %

_______ %

_______ %

_______ %

_______ %

_______ %

_______ %

_______ %

_______ %

_______ %

_______ %

_______ %

_______ ppm

_______ ppm

_______ ppm

_______ ppm

_______ ppm

_______ ppm

_______ ppm

_______ ppm

_______ ppm

_______ ppm

_______ ppm

_______ ppm

_______ ppm

_______ ppm

_______ bar

_______ bar

_______ bar

_______ bar

_______ bar

_______ bar

_______ bar

_______ bar

_______ bar

_______ bar

_______ bar

_______ bar

_______ bar

_______ bar

Firmastempel/

underskrift

Firmastempel/

underskrift

Firmastempel/

underskrift

Firmastempel/

underskrift

Firmastempel/

underskrift

Firmastempel/

underskrift

Firmastempel/

underskrift




59




Hvis du under eftersynet konstaterer en

tilstand, som kræver, at der udføres

vedligeholdelse, skal du udføre dette i

overensstemmelse med behovet.

Service efter behov Side Dato: ______ Dato: ______ Dato: ______

1. Rengør brænder, varmeveksler og vandlås, og afbryd strømmen

under dette arbejde.

53

2. Måling af kuldioxid-indholdet (CO 2 ): Delvis belastning


52

52

_______ %

_______ %

_______ %

_______ %

_______ %

_______ %



_______ ppm

_______ ppm

_______ ppm

_______ ppm

_______ ppm

_______ ppm

4. Kontrol af driftsfunktion og -sikkerhed under drift

5 Udførelse af afsluttende kontrol af vedligeholdelsesarbejdet

Bekræftelse af at vedligeholdelsen er udført fagmæssigt korrekt.

Firmastempel/

underskrift

Firmastempel/

underskrift

Firmastempel/

underskrift

Dato

Påfyldnings- eller

efterfyldningsvandmængde

i l

Vandets hårdhed

i mmol/l

Ca(HCO 3 ) 2 -koncentration

i mmol

Tab. 22 Påfyldnings- og efterfyldningsvand



60



Dato: ______ Dato: ______ Dato: ______ Dato: ______ Dato: ______ Dato: ______ Dato: ______

_______ %

_______ %

_______ %

_______ %

_______ %

_______ %

_______ %

_______ %

_______ %

_______ %

_______ %

_______ %

_______ %

_______ %

_______ ppm

_______ ppm

_______ ppm

_______ ppm

_______ ppm

_______ ppm

_______ ppm

_______ ppm

_______ ppm

_______ ppm

_______ ppm

_______ ppm

_______ ppm

_______ ppm

Firmastempel/

underskrift

Firmastempel/

nderskrift

Firmastempel/

underskrift

Firmastempel/

nderskrift

Firmastempel/

underskrift

Firmastempel/

underskrift

Firmastempel/

underskrift

Dato

Påfyldnings- eller

efterfyldningsvandmængde

i l

Vandets hårdhed

i mmol/l

Ca(HCO 3 ) 2 -koncentration

i mmol

Tab. 23 Påfyldnings- og efterfyldningsvand




61

13

Afbrydelse af anlægget

13 Afbrydelse af anlægget

FORSIGTIG!


på grund af frost.

Fyringsanlægget kan fryse i frostvejr, hvis

det ikke er i drift.

! Beskyt anlægget mod tilfrysning, hvis

der er risiko for frost.

! Dette gør du ved at tappe vandet af

fyringsanlægget, hvis kedlen ikke er

klar til drift.

! Hvis der skal bibeholdes en

begrænset grad af frostbeskyttelse,

må du kun afbryde fyringsanlægget og

styringen elektronisk. Se i forbindelse

med dette arbejde kapitel 10.2.2

"Deaktivering og aktivering af

varmtvandsdrift" på side 32 og

betjeningsvejledningen til styringen.

13.2 Afbrydelse af anlægget i nødstilfælde


! anlægget må kun i nødstilfælde

afbrydes via sikringen i fyrrummet eller

på hovedafbryderen.

I andre farlige tilfælde skal du straks lukke for

gashovedventilen og afbryde strømmen til

fyringsanlægget afbryderen i fyrrummet eller på

hovedafbryderen.

! Luk gashovedventilen.

13.1 Afbrydelse af fyringsanlægget

Afbryd kun fyringsanlægget med driftskontakten (fig. 50,

pos. 1 på betjeningsenheden. Ved afbrydelse med

driftskontakten, kobles brænderen også automatisk fra.

Vær opmærksom på, at der ikke findes nogen

frostbeskyttelsesfunktion.

! Stil driftskontakten (fig. 50, pos. 1) på "0" (Fra).

! Luk hovedventilen eller gashanen.

1

Fig. 50

Driftskontakt



62


Konvertering af Logano plus GB302-80 til flydende gas 14

14 Konvertering af Logano plus GB302-80 til flydende gas


Omstilling til flydende gas må kun udføres

af en Buderus-servicetekniker. Det

samme gælder for omstilling fra flydende

gas til naturgas (landespecifikt f.eks.

Belgien).

Du skal ændre omdrejningstallet ved hjælp af

betjeningsenheden for at omstille kedlen til flydende gas

(G30/G31).


driftskontakten (fig. 51, pos. 1) på "I" (Til).

! Åbn dækslet (fig. 33, pos. 1, side 45) til


! Åbn serviceniveauet (se kapitel 10.3 "Åbning af

serviceniveau" på side 33).

! Aktivér parametertilstanden (se kapitel 10.4

"Aktivering af parametertilstand" på side 34).

! Tryk på tasten "Step" – alle parametre vises efter

hinanden (tab. 24).

Indstil disse parametre på de ønskede værdier, som

beskrevet i tabellen (tab. 24).

! Tryk på tasten "Store" for at gemme de ændrede

indstillinger (tallet blinker, dvs. at værdien er gemt).

! Tryk på tasten "Step" for at ændre den næste

parameter.

Når alle ønskede parametre er ændret:

! Tryk på tasten "Mode", indtil "StbY" vises på

displayet.

Fig. 51

1

Driftskontakt


Step +

Enheden er i normal drift.


Indstil CO 2 -indholdet (se kapitel 11.6.1

"Måling af CO2-indholdet ved fuld

belastning" på side 43 og Kapitel 11.6.2

"Måling af CO2-indholdet ved delvis

belastning" på side 44).

! Monter dækslet (fig. 33, pos. 1, side 45) til


Fig. 52


Parameter

G30

Indstilling

G31

Indstilling

Fuld belastning,

13 48 54

varmedrift

14 00 00

Fuld belastning,

15 48 54

varmtvandsdrift

16 00 00

Lille belastning 17 15 16

18 00 00

Tab. 24 Tilpasning af omdrejningstallet til gastyperne




63

14

Konvertering af Logano plus GB302-80 til flydende gas

! Notér den nye gastype i serviceprotokollen (se

kapitel 11.12 "Ibrugtagningsprotokol" på side 50).


Ved levering medfølger mærkater til

mærkning med gastype og gastryk

sammen med kedlen.

Hvis der udføres en omstilling af gastype

eller gastryk, skal du klæbe den

pågældende mærkat med gastype- og

gastrykmærkning oven på typeskiltet og

kedlens gastilslutning (på kedlens

bagvæg).

Flydende gas

B/P (butan)

G30

Flydende gas P

(propan)

G31

Anvisninger vedrørende gastyper

Efter omstilling egnet til flydende gas butan

og butan/propan-blandinger.



Efter omstilling egnet til propan.


Indstillet kategori: G31.

Tab. 25 Anbring anvisninger vedrørende gastyperne G30

og G31.



64


Afhjælpning af fejl 15

15 Afhjælpning af fejl

I dette kapitel forklares, hvordan du afhjælper fejl på

kedlen.

Der skelnes her mellem generelle fejl og

fejlmeddelelser, som vises på betjeningsenhedens

display.

15.1 Generelle fejl

Generelle fejl vises ikke på betjeningsenhedens display.

Fejl Mulig årsag Afhjælpning

Displayet er tomt. Sikring til kedel er defekt. Afbryd strømmen til fyret. Kontrollér 6,3 A-sikringen i

frontdækblænden, og skift den om nødvendigt.

Hvis displayet derefter stadig er tomt, skal du kontrollere, om der er

spænding på tilslutningerne "L" og "N" (230 V).

Tilslutningerne "L" og "N" er

uden spænding.

Sikring F1 2AF i MCBA er

defekt.

Kedlen kan ikke sættes i gang. Anlæggets tryk er for lavt

(mindre end 1,0 bar).

Gastilslutningstrykket er for

lavt (min. 15 mbar).

Kedlen reagerer ikke på

varmtvandsaktivering.

Ikke nok varmt vand.

Tab. 26 Generelle fejl

Varmtvandsføleren er defekt

eller ikke tilsluttet korrekt.

Varmtvandstermostaten er

defekt eller ikke tilsluttet

korrekt.

Ingen varmtvandsaktivering

Perlatorerne i

udtagningsarmaturerne er

tilsmudsede.

Fortrykket i

brugsvandssystemet er ikke

tilstrækkeligt.

Rørene er korroderede, og

deres tværsnit er reduceret.

Kontrollér, om der er 230 V på tilslutningerne "L" og "N" på

klemrækken (klemmerne N/L) (se kapitel 4.3 "Strømskema" på

side 17).

Kontrollér sikringen i MCBA, og skift den om nødvendigt.

Kontrollér også cirkulationspumpen, da den defekte sikring også kan

skyldes en kortslutning i cirkulationspumpen.

Hvis begge sikringer fungerer, og displayet er tomt, skal MCBAenheden

udskiftes.

Vandmangelsikringen slår først til ved 1,0 bar.

Øg trykket i anlægget. Fyld anlægget med fyldningsvand.

Gasvagten slår først til ved 15 mbar gastilslutningstryk.

Kontakt gasforsyningsselskabet.

Kontrollér følertilslutningen (klemmerne 33/34) (se kapitel 4.3


Kontrollér varmtvandsføleren for brud eller forkert

monteringsposition, og udskift den om nødvendigt.

Kontrollér ledningsføringen (se kapitel 4.3 "Strømskema" på

side 17), og udskift om nødvendigt varmtvandstermostaten.

Kontrollér indstillingen af parameter 2 (på MCBA).

Rens perlatorerne, og udskift dem om nødvendigt.

Øg fortrykket, hvis der er monteret en trykbegrænser i husets

forbindelse til vandledningen.

Kontrollér rørene, og udskift dem om nødvendigt.




65

15

Afhjælpning af fejl


Varmtvandstemperaturen er

for lav.

Kedlen kører kun i

varmtvandsdrift.

Kedlen forbliver kold, og går

ikke i gang.

Tab. 26 Generelle fejl

Gennemstrømningen er for

høj.

Varmtvandstemperaturen er

indstillet for lavt.

Beholderpumpen er defekt.

Varmtvandsdriften er

deaktiveret.



Belastningen er for lille på

grund af for høj modstand i

lufttilførslen/røggassystemet.



Beholderpumpen er defekt.

Hovedafbryderen er ikke

tændt.

Ingen spænding på MCBA.

Sikring i MCBA eller

tællerskabet er defekt.

Udetemperaturføleren er

defekt eller ikke tilsluttet

korrekt.

Varmedrift deaktiveret.

Ingen aktivering eller defekt

eksternt instrumentpanel.

Kontrollér gennemstrømningen, og juster den om nødvendigt.

Kontrollér indstillingen af parameter 1, og indstil den om nødvendigt

(se kapitel 10.2 "Visninger og indstillinger til operatøren" på side 31).

Kontrollér beholderpumpens funktion og ledningsføring, og udskift

om nødvendigt pumpen.

Aktivér varmtvandsdriften (se kapitel 10.2.1 "Deaktivering og

aktivering af varmtvandsproduktion1" på side 32).

Kontrollér følertilslutningen.



Fjern eventuel modstand, og rens om nødvendigt lufttilførslen og

røggassystemet.




Kontrollér beholderpumpens funktion og ledningsføring, og udskift

om nødvendigt pumpen.

Tænd for hovedafbryderen.

Stil driftskontakten på "I".

Kontrollér hovedsikringen, og udskift den om nødvendigt.

Kontrollér sikringen, og udskift den om nødvendigt.


Kontrollér udetemperaturføleren for brud eller forkert


Aktivér varmedrift (se kapitel 10.2.2 "Deaktivering og aktivering af

varmedrift" på side 32).

Kontrollér forbindelsen til det eksterne instrumentpanel og

funktionen i det eksterne instrumentpanel.



66



15.2 Fejlmeddelelser

Fejlmeddelelser vises på betjeningsenhedens display

med et blinkende tal.

Reset

Hvis der forekommer fejlmeddelelser, skal du først

kontrollere følgende punkter:

– Er parametrene for følgende enheder indstillet

korrekt: rumtermostat, udeføler, varmtvandsføler og

eksternt instrumentpanel?

– Er der netspænding?

– Er gashovedventilen åbnet?

– Er termostatventilerne i radiatorerne åbnet?

– Er anlægstrykket større end 1 bar?

– Er anlægget udluftet?

Forsøg først at åbne MCBA.

! Tryk på serviceknappen "Reset" (fig. 53).


Hvis kedlen efter åbning fortsat er i

fejltilstand, skal du søge og afhjælpe

fejlen ved hjælp af følgende tabel.

Fig. 53

Tasten "Reset" på betjeningsenheden

Fejlmeddelelserne underinddeles i

– Fejlmeddelelser "E" med låsning (f.eks. "E 02" –

ingen flammedannelse) – Meddelelserne skal

bekræftes med tasten "Reset" (fig. 53).

– Fejlmeddelelser "b" med tidsbegrænset blokering

(f.eks. "b 25" – temperaturoverskridelse) –

Meddelelserne nulstilles automatisk efter en på

forhånd defineret blokeringstidsrum.




67

15

Afhjælpning af fejl

Kode

E eller b

00 Uønsket

flammedannelse


02 Ingen

flammedannelse

08 Luftpressostat

ikke lukket

12 Reguleringsenhe

d MCBA

18 Temperaturoverskridelse



Gasarmatur defekt.

Ingen brændbar gas/luft-blanding til

rådighed,

f.eks. luft i gasledningen.

Gasarmatur defekt.

Forkert indstilling af gasarmaturet:

for meget eller for lidt gas

Elektrodeunit defekt (startgnisten

skal kunne ses gennem

skueglasset).

Styring defekt.

Elektrodeafstand ikke korrekt.

Tændkabel defekt.

Mål, om der er spænding på gasventilen (24 V) efter

afslutning af varmebehovet/efter brænderfrakobling.

Udskift i dette tilfælde MCBA.

Kontrollér gastilførslen.

Åbn kedlen (tasten "Reset").

Kontrollér ved hjælp af en gasmåler, om der flyder gas

under tændingen, og udskift om nødvendigt gasarmaturet.

Juster gasmængden på gasarmaturet.

Åbn kedlen (tasten "Reset"). Hvis der kan ses en flamme,

og fejlen "02" alligevel fremkommer efter tre startforsøg,

skal elektrodeunitten kontrolleres og om nødvendigt

udskiftes.

Startgnisten skal kunne ses gennem skueglasset.

Åbn kedlen (tasten "Reset"). Hvis der ikke kan høres en

startgnist efter åbning, skal MCBA udskiftes.


Hvis der kan ses en gnist, og der ikke fremkommer nogen

flamme, skal elektrodeafstanden (3,5 ± 0,5 mm)

kontrolleres, og om nødvendigt skal starter- og

overvågningselektroden udskiftes.


Hvis der ikke kan ses nogen gnist, skal tændkablets

modstand (1000 ohm) kontrolleres, og om nødvendigt skal

tændkablet udskiftes.

For meget modstand i lufttilførsels- Kontrollér luftvagten og dens tilslutning, og udskift den om

/røggasrøret: For stor

nødvendigt.

kedelmodstand, varmeveksler Mål trykket på brænderkappen, og sammenlign med

tilsmudset, slange

værdien ved ibrugtagning.

tilstoppet/defekt/løs/forkert tilsluttet, Kontrollér lufttilførsels-/røggassystemet.

ledningsføring løs, vandlås tilstoppet Mål trykket i røggasrøret, og sammenlign med værdien ved

Koblingspunkt "Til": 1,6 ± 0,15 mbar ibrugtagning.

Koblingspunkt "Fra": 1,4 ± 0,15 mbar Kontrollér kedel/brænder/vandlås for tilsmudsning, og

rengør dem om nødvendigt.

24-V-sikring i MCBA defekt. Kontrollér sikringen i MCBA, og skift den om nødvendigt.

Kontrollér ledningsføringen for kortslutning.

Fremløbstemperatur for høj

(over 100 °C).

Kontrollér anlæggets volumenstrøm. Kører

cirkulationspumpen? Aktivér den eventuelt, eller udskift

den.

Returtemperatur for høj (over 90 °C). Kontrollér anlæggets volumenstrøm. Kører

cirkulationspumpen, aktivér eller udskift den.

For hurtig stigning i

fremløbstemperaturen.

26 Sikkerhedsanordninger, f.eks.

pressostater, eller eksterne enheder,

klemmerne 26/27 åbnet.

28 Lufttransport Ingen tilbagemelding om blæserens

omdrejningstal.

29 Lufttransport Der forefindes et ikke-tilladt

blæseromdrejningstalsignal.

Tab. 27 Fejltabel

Kontrollér anlægget for tilstrækkelig volumenstrøm

(overhold mindste-volumenstrømmen), øg om nødvendigt

volumenstrømmen.

Kontrollér gaspressostater, vandmangelomskiftere og

eksterne enheder, der er sluttet til klemmerne 26/27, og

udskift dem om nødvendigt.

Kontrollér gastryk (større end 15 mbar) og anlægstryk

(større end 1 bar).

Kontrollér følgende: Er ledningsføringen afbrudt,

er der løse stik, eller er blæseren defekt?

Kontrollér følgende: Er ledningsføringen afbrudt,

er der løse stik, eller er blæseren defekt?



68



Kode

E eller b


31 Følerfejl Kedelføler i

Kedel kortsluttet.

32 Følerfejl Returføler i

Kedel kortsluttet.

Temperaturforskel mellem frem- og

retur overskredet (større end 35 K).

33 Følerfejl Varmtvandsføler (på MCBA)

kortsluttet.

Kontrollér anlægget for tilstrækkelig volumenstrøm

(overhold mindste-volumenstrømmen).

Kører cirkulationspumpen? Aktivér den eventuelt, eller

udskift den.

Kontrollér fremløbsføleren for kortslutning, forkert

tilslutning og forkert monteringsposition, og udskift den om

nødvendigt.

Mål den elektriske følermodstand.

Kontrollér returføleren for kortslutning, forkert tilslutning og

forkert monteringsposition, og udskift den om nødvendigt.


Kontrollér varmtvandsføleren for kortslutning, forkert

tilslutning og forkert monteringsposition, og udskift den om

nødvendigt.


35 Følerfejl Røggasføleren i kedlen er kortsluttet. Kontrollér røggasføleren for kortslutning, forkert tilslutning

og forkert monteringsposition, og udskift den om

nødvendigt.


36 Følerfejl Kedelføler i kedlen afbrudt. Kontrollér fremløbsføleren for brud, forkert tilslutning og



37 Følerfejl Returturføler (returopsamler) i kedlen

afbrudt.

Kontrollér returføleren for brud, forkert tilslutning og forkert



38 Følerfejl Varmtvandsføler (på MCBA) afbrudt. Kontrollér varmtvandsføleren for brud, forkert tilslutning og


Mål den elektriske modstand.

40 Følerfejl Røggasføleren i kedlen er afbrudt. Kontrollér røggasføleren for brud, forkert tilslutning og


Mål den elektriske modstand.


61 Luftpressostaten

åbner ikke.

04

05

06

07

11

13

14

15

16

17

60

Tab. 27 Fejltabel


Røggastemperatur for høj

(over 110 °C).

Luftvagt defekt, kortslutning i

ledningsføring, slange tilstoppet.

Kontrollér varmeveksleren for tilsmudsning, og skyl den om

nødvendigt med vand.

Kontrollér ledningsføringen og luftslangen.

Udskift luftvagten, hvis den er defekt.

Styring Intern fejl Disse fejl tyder på en intern fejl i MCBA.

Åbn kedlen (tasten "Reset"). Hvis fejlen opstår igen, skal

MCBA udskiftes.




69

16

Stikordsregister

16 Stikordsregister

A

Anlægstryk . . . . . . . . . . . . . . . . . . .40, 57

Automatisk udlufter . . . . . . . . . . . . . . . . . 40

B

Basisudstyr . . . . . . . . . . . . . . . . . . . . . 9

Beholderpumpe . . . . . . . . . . . . . . . . . . . 10

Betjeningsenhed . . . . . . . . . . . . . . . .14, 30

Blæseromdrejningstal . . . . . . . . . . . . . . . 37

Bortskaffelse . . . . . . . . . . . . . . . . . . . . 8

Brænderoverflade . . . . . . . . . . . . . . . . . 54

Brændertætning . . . . . . . . . . . . . . . . . . 54

Brændstoffer . . . . . . . . . . . . . . . . . . . . 5

C

CO2-indhold, fuld belastning og delvis belastning .44

CO2-indhold, måling . . . . . . . . . . . . . . . . 52

D

Delvis belastning . . . . . . . . . . . . . . . .44, 46

Dimensioner . . . . . . . . . . . . . . . . . . . . 15

Driftsbrændværdi . . . . . . . . . . . . . . . . . . 42

E

Effekttilpasning, Logano plus GB302-120 . . . . . 47

Eftersyns- og serviceaftale . . . . . . . . . . . . . 51

Ekspansionsbeholder . . . . . . . . . . . . . .40, 57

Europæiske direktiver . . . . . . . . . . . . . . . 7

F

Farlige tilfælde . . . . . . . . . . . . . . . . . . . 62

Fejl . . . . . . . . . . . . . . . . . . . . . . . . . 65

Fejlmeddelelser . . . . . . . . . . . . . . . . . . . 37

Flydende gas . . . . . . . . . . . . . . .5, 6, 42, 63

Fremløbstemperatur . . . . 5, 9, 10, 11, 31, 35, 37

fuld . . . . . . . . . . . . . . . . . . . . . . . . . 46

Fuld belastning . . . . . . . . . . . . . . . . . . . 43

Funktionsbeskrivelse for brænder . . . . . . . . . 9

Funktionsmodul AM3-2 . . . . . . . . . . . . .18, 28

Funktionsmodul AM4 . . . . . . . . . . . . . .18, 27

G

Gaskategorier . . . . . . . . . . . . . . . . . . . 6

Gasledning . . . . . . . . . . . . . . . . . . . . . 43

Gasmagnetventil . . . . . . . . . . . . . . . . . . 28

Gastilslutning . . . . . . . . . . . . . . . . . . . . 25

Gastyper . . . . . . . . . . . . . . . . . . . . . . 42

Grænseværdier for påfyldningsvand . . . . . . . . 39

H

Hævning og reduktion af CO2-indholdet . . . . . . 46

Hovedafbryder . . . . . . . . . . . . . . . . . . . 62

Hovedkomponenter, kedel . . . . . . . . . . . . . 12

I

Info-tilstand . . . . . . . . . . . . . . . . . . .33, 37

Ioniseringsstrøm . . . . . . . . . . . . . . . .48, 56

K

Kondensvandsafløb . . . . . . . . . . . . . . . . 25

Konstruktioner . . . . . . . . . . . . . . . . . . . 5

L

Logamatic 4111/4313 . . . . . . . . . . . . . . . 29

Lufttilførselssystem . . . . . . . . . . . . . . . . 52

M

Maksimalt tilladt driftstryk . . . . . . . . . . . . . . 5

N

Naturgas L/LL (tilpasning af kedel) . . . . . . . . 45

O

Opstillingsrum . . . . . . . . . . . . . . . . . . . 20

Opvarmning . . . . . . . . . . . . . . . . 10, 11, 32

P

Påfyldningsvandets hårdhed . . . . . . . . . . . 39

Parametertilstand . . . . . . . . . . . . . . . . . 34

pH-værdi, opvarmningsvand . . . . . . . . . . . 39

Protokol . . . . . . . . . . . . . . . . . . 50, 58, 60

R

Returløbstemperatur . . . . . . . . . . . . . 31, 37

Rumtermostat . . . . . . . . . . . . . . . . . . . 36

S

Serviceniveau . . . . . . . . . . . . . . . . . . . 33

Sikkerhed . . . . . . . . . . . . . . . . . . . . . . 7

Sikringstemperatur . . . . . . . . . . . . . . . . . 5

Statusvisninger . . . . . . . . . . . . . . . . . . 31

Strømtype . . . . . . . . . . . . . . . . . . . . . . 5

T

Tæthed under drift, gasside . . . . . . . . . . . . 49

Tæthedskontrol, gasside . . . . . . . . . . . . . 41

Tæthedskontrol, vandside . . . . . . . . . . . . 38

Tegn på korrosion . . . . . . . . . . . . . . . . . 51

Tekniske data . . . . . . . . . . . . . . . . . 15, 16

Tilbehør . . . . . . . . . . . . . . . . . . . . . . 18

Tilslutninger . . . . . . . . . . . . . . . . . . . . 15

Tilslutningsstykke . . . . . . . . . . . . . . . . . 23

Tilslutningstryk . . . . . . . . . . . . . . . . . . . 6

Transport, kedel . . . . . . . . . . . . . . . . . . 19

Trykregulator . . . . . . . . . . . . . . . . . . . 45

Tryktab på vandsiden . . . . . . . . . . . . . . . 16

Tværsnitsregulator . . . . . . . . . . . . . . . . 45

U

Udetemperaturføler . . . . . . . . . . . . . . 11, 36

V

Vægafstand . . . . . . . . . . . . . . . . . . . . 21

Værktøj . . . . . . . . . . . . . . . . . . . . . . . 8

Vandlås . . . . . . . . . . . . . . . . . . . . 41, 55

Varmedrift . . . . . . . . . . . . . . . . . . . . . 36

Varmefremløb . . . . . . . . . . . . . . . . . . . 24

Varmekarakteristik . . . . . . . . . . . . . . 11, 36

Varmereturløb . . . . . . . . . . . . . . . . . . . 24

Varmeveksler . . . . . . . . . . . . . . . . . 53, 55

Varmtvandsdrift . . . . . . . . . . . . . . 10, 32, 36

Varmtvandsføler . . . . . . . . . . . . . . . . . 36

Varmtvandstermostat . . . . . . . . . . . . . . . 36

Volumenstrøm, opvarmningsvand . . . . . . . . . 5

W

Wobbetal . . . . . . . . . . . . . . . . . . . . . 42



70


VVS-installatør:

Buderus Heiztechnik GmbH, D-35573 Wetzlar

http://www.heiztechnik.buderus.de

E-mail: info@heiztechnik.buderus.de

12 Eftersyn og service pÃ¥ anlÃ¦gget

Transform your PDFs into Flipbooks and boost your revenue!

Delete template?

Save as template ?
