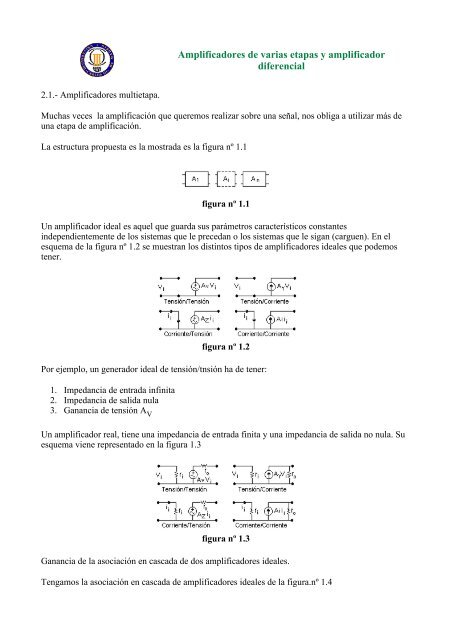

2.1.- <strong>Amplificadores</strong> multietapa.<br />
Muchas veces la amplificación que queremos realizar sobre una señal, nos obliga a utilizar más <strong>de</strong><br />
una etapa <strong>de</strong> amplificación.<br />
La estructura propuesta es la mostrada es la figura nº 1.1<br />
Un <strong>amplificador</strong> i<strong>de</strong>al es aquel que guarda sus parámetros característicos constantes<br />
in<strong>de</strong>pendientemente <strong>de</strong> los sistemas que le precedan o los sistemas que le sigan (carguen). En el<br />
esquema <strong>de</strong> la figura nº 1.2 se muestran los distintos tipos <strong>de</strong> <strong>amplificador</strong>es i<strong>de</strong>ales que po<strong>de</strong>mos<br />
tener.<br />
Por ejemplo, un generador i<strong>de</strong>al <strong>de</strong> tensión/tnsión ha <strong>de</strong> tener:<br />
1. Impedancia <strong>de</strong> entrada infinita<br />
2. Impedancia <strong>de</strong> salida nula<br />
3. Ganancia <strong>de</strong> tensión A V<br />
<strong>Amplificadores</strong> <strong>de</strong> <strong>varias</strong> <strong>etapas</strong> y <strong>amplificador</strong><br />
diferencial<br />
figura nº 1.1<br />
figura nº 1.2<br />
Un <strong>amplificador</strong> real, tiene una impedancia <strong>de</strong> entrada finita y una impedancia <strong>de</strong> salida no nula. Su<br />
esquema viene representado en la figura 1.3<br />
figura nº 1.3<br />
Ganancia <strong>de</strong> la asociación en cascada <strong>de</strong> dos <strong>amplificador</strong>es i<strong>de</strong>ales.<br />
Tengamos la asociación en cascada <strong>de</strong> <strong>amplificador</strong>es i<strong>de</strong>ales <strong>de</strong> la figura.nº 1.4
El conjunto es un <strong>amplificador</strong> <strong>de</strong> transconductancia (Tensión/Corriente)<strong>de</strong> ganancia G T =A V A Y<br />
Cuando los <strong>amplificador</strong>es son reales la asociación en cascada queda como se indica en la figura. nº<br />
1.5<br />
La ganancia pasa a ser<br />
Bastará con que R L
Análisis en contínua<br />
Supongamos que las bases <strong>de</strong> los transistores T1 y T2 <strong>de</strong> la fugura nº 2.2 tienen una tensión contínua<br />
VB1 y VB2 como se indican.<br />
La ecuación <strong>de</strong> base <strong>de</strong> ambos transistores es<br />
V B1 - V BE1 +V BE2 - V B2 =0 ; es <strong>de</strong>cir V id = V B1 - V B2 = V BE1 -V BE2<br />
Las corrientes <strong>de</strong> emisor <strong>de</strong> los transistores son<br />
V<br />
BE1/VT<br />
IE1 =ISSe . Como IE1 = IC1 por estar en activa tendremos VBE1 =VTLn(IC1 /ISS )<br />
V<br />
BE2/VT.<br />
IE2 =ISSe Como IE2 = IC2 por estar en activa tendremos VBE2 =VTLn(IC2 /ISS )<br />
Restando ambas ecuaciones tenemos que<br />
V<br />
id /VT<br />
IC1 /IC2 =VT e .<br />
Que junto con la ecuación I o = I E1 + I E2 = I C1 +I C2 nos da<br />
Si V B1 =V B2 , entonces ambas corrientes son iguales y por lo tanto<br />
I C1 =I C2 =I o / 2<br />
Análisis en pequeña señal<br />
I o<br />
figura nº 2.2<br />
IC2 = ------------------ , y a<strong>de</strong>más IC1 = ------------------<br />
V -V<br />
id /VT id /VT<br />
1+e<br />
1+e<br />
I o
Modo diferencial<br />
Supongamos que, para el análisis <strong>de</strong> continua V B1 = V B2 = 0.<br />
El circuito equivalente en pequeña señal será el mostrado en la figura nº 2.3<br />
Si las tensiones <strong>de</strong> base son iguales y <strong>de</strong>sfasadas 180º (Vi1 =-Vi2 ), el aumento <strong>de</strong> la corriente <strong>de</strong> base<br />
<strong>de</strong>l transistor T1 , será igual a la disminución <strong>de</strong> la corriente <strong>de</strong> base <strong>de</strong>l transistor T2 , y por lo tanto el<br />
aumento en el generador <strong>de</strong> corriente <strong>de</strong>l transistor T1 será igual a la disminución en el generador <strong>de</strong><br />
corriente <strong>de</strong>l transistor T2 . La corriente que pasa por RE sigue siendo la misma (cero en alterna), por<br />
lo que no varía su tensión. Es equivalente a que la resistencia RE estubiera cortocircuitada en alterna,<br />
para el modo diferencial.<br />
El circuito equivalente en modo diferencial es el mostrado en la figura nº 2.4<br />
Que simplificando para una sóla entrada, tendremos el esquema <strong>de</strong> la figura nº 2.5<br />
Las ecuaciones en las mallas <strong>de</strong> entrada tenemos<br />
figura nº 2.3<br />
figura nº 2.4<br />
figura nº 2.5
v π = v i1<br />
V o = (R C // r o )·g m v π = (R C // r o )·g m v i1<br />
Resistencia <strong>de</strong> entrada en modo diferencial<br />
La resistencia <strong>de</strong> entrada es la mostrada en la figura 2.6<br />
Rin= 2r π<br />
Para aumentar la resistencia <strong>de</strong> entrada hay que aumentar el valor <strong>de</strong> r<br />
π<br />
, para lo cual la corriente <strong>de</strong><br />
base ha <strong>de</strong> ser lo más baja posible. Se pue<strong>de</strong> utilizar la configuración Darlington <strong>de</strong> la figura nº 2.7<br />
Resistencia <strong>de</strong> salida en modo diferencial<br />
figura nº 2.6<br />
figura nº 2.7<br />
la resistencia <strong>de</strong> salida es la mostrada en en la figura nº 2.8<br />
figura nº 2.8<br />
R out = 2 R C //r o<br />
normalmente r o >> R C por lo que se pue<strong>de</strong> <strong>de</strong>cir que la resistencia <strong>de</strong> salida es R out = 2 R C
Ganancia en modo diferencial<br />
Si analizamos la figura nº 2.9<br />
Según las ecuaciones anteriores<br />
V o / Vid = (R C // r o )·g m<br />
si r o >> R C tendremos<br />
A DM = V o / Vid = -R C ·g m<br />
Para obtener una alta ganancia se requiere valores <strong>de</strong> RC muy gran<strong>de</strong>s. Normalmente se utilizan<br />
como resistencias <strong>de</strong> colector cargas activas.<br />
Modo común.<br />
figura nº 2.9<br />
Las tensiones en uniones base emisor son las mismas como se indica en la figura nº 2.10<br />
figura nº 2.10<br />
Por simetría el circuito equivalente para el modo común es el mostrado en la figura nº 2.11
Resistencia <strong>de</strong> entrada en modo común<br />
La resistencia <strong>de</strong> entrada será la mitad <strong>de</strong> la calculada en el circuito <strong>de</strong> la figura nº 12<br />
Las ecuaciones <strong>de</strong> Kirchoff obtenemos<br />
V i1 = (r π +2R E )i b + 2R E i C<br />
g m r o v π =2R E i b + (r o +2R E +R C )i C<br />
v π =r π i b<br />
Normalmente 2R E >(2R E +R C )<br />
Por lo que la resistencia <strong>de</strong> entrada queda<br />
Resistencia <strong>de</strong> salida<br />
La resistencia <strong>de</strong> salida será prácticamente<br />
figura nº 2.11<br />
figura nº 2.12<br />
i C = i b<br />
g m r o r π - 2R E<br />
-------------r<br />
o +2R E +R C<br />
r in = r π + 2R E (1+g m r π )<br />
R sal = 2R C
Ganancia en modo común<br />
La tensión diferencial <strong>de</strong> salida es cero.<br />
La tensión en una resistencia <strong>de</strong> colector será V o1 = - R C · i C1 = - R C g m r π · i b1<br />
Rechazo en modo común<br />
Se <strong>de</strong>fine como la relación entre la ganancia en modo diferencial y la ganancia en modo común.<br />
Salida para señales <strong>de</strong> entrada arbitrarias<br />
Dadas dos señales <strong>de</strong> entrada cualesquiera, V i1 y V i2 , po<strong>de</strong>mos expresarlos como<br />
V i1 = V C + V D /2<br />
V i2 = V C - V D /2<br />
Por lo tanto la tensión <strong>de</strong> salida V o1 será<br />
V o1 = A DM ·V D /2 + A CM ·V C<br />
o bien<br />
Cuanto mayor sea el rechazo en modo común (CMRR) más se comportará como un <strong>amplificador</strong><br />
diferencial.<br />
Realizar :<br />
A CM =<br />
V o1<br />
probemas propuestos<br />
problemas (1-Noviembre-2001<br />
- R C g m r π<br />
R C<br />
------ ------------------- = - -----<br />
=<br />
Vi1 r<br />
π<br />
+ 2RE (1+gmr π<br />
) 2RE CMRR =<br />
A DM<br />
------<br />
A CM<br />
V o1 = A DM· (V D /2 +<br />
=2g m R E<br />
V C<br />
------<br />
CMRR<br />
)
Solución problema nº 1: <strong>Amplificadores</strong> <strong>de</strong> <strong>varias</strong> <strong>etapas</strong>.<br />
Solución problema nº 1<br />
Problemas <strong>de</strong> <strong>amplificador</strong>es <strong>de</strong> <strong>varias</strong> <strong>etapas</strong><br />
1.- Etapa <strong>amplificador</strong>a con un transistor bipolar en emisor común<br />
Se tiene el circuito <strong>de</strong> la figura nº 1 don<strong>de</strong> se quiere que V CQ =7'5 V. y que I CQ =1mA.Se quiere<br />
que la relación R C / R E sea <strong>de</strong> 10.<br />
figura nº 1<br />
El transistor tiene las siguientes características: V BE =0'6 ; V CEsat =0'2 ; β=300 VA= 100 V.<br />
Se quiere saber<br />
Solución:<br />
1. La resistencia <strong>de</strong> entrada, la resistencia <strong>de</strong> salida y la ganancia <strong>de</strong> transconductancia que<br />
tiene el <strong>amplificador</strong>.<br />
2. El número <strong>de</strong> <strong>etapas</strong> necesarfias para conseguir una ganancia superior a 1000.<br />
Cálculo <strong>de</strong> los componentes para el punto <strong>de</strong> trabajo requerido.<br />
Como la corriente <strong>de</strong> colector ha <strong>de</strong> ser I C = 1 mA y la tensión <strong>de</strong> salida ha <strong>de</strong> ser V o = 7'5 V., el<br />
valor <strong>de</strong> la resistencia <strong>de</strong> colector es<br />
RC =<br />
VCC - VoQ ---------- = 7'5 KΩ.<br />
I CQ<br />
file:///C|/Documents%20and%20Settings/Raul%20Saez/...nº%201%20<strong>Amplificadores</strong>%20<strong>de</strong>%20<strong>varias</strong>%20<strong>etapas</strong>.htm (1 <strong>de</strong> 5)04/10/2004 22:32:44
Solución problema nº 1: <strong>Amplificadores</strong> <strong>de</strong> <strong>varias</strong> <strong>etapas</strong>.<br />
Como la relación entre la resistencia <strong>de</strong> colector y la <strong>de</strong> emisor ha <strong>de</strong> ser 10, tendremos que<br />
R C<br />
RE = ---- = 0'75 KΩ.<br />
10<br />
Para que la corriente <strong>de</strong> base sea <strong>de</strong>spreciable frente a la corriente que baja por las resistencias <strong>de</strong><br />
base, se ha <strong>de</strong> cumplir que (1 + β )R E >>(R B1 //R B2 ). Es <strong>de</strong>cir, que (R B1 //R B2 )
Solución problema nº 1: <strong>Amplificadores</strong> <strong>de</strong> <strong>varias</strong> <strong>etapas</strong>.<br />
figura nº 1.2<br />
Ya tenemos diseñado un posible circuito que cumple con las condiciones iniciales.<br />
Cálculo <strong>de</strong>l circuito equivalente <strong>de</strong>l transistor<br />
El circuito equivalente es el mostrado en la figura nº 1.3<br />
Figura nº 1.3<br />
Los valores <strong>de</strong> los componentes <strong>de</strong>l circuito vienen dados por<br />
<strong>de</strong> don<strong>de</strong><br />
r π = 300·0'0258/1 = 7'74 KΩ.<br />
g m = 1/0'0258=38'78 mA/V.<br />
r o =100/1=100KΩ.<br />
r π = β V T /I C ; g m = I C / V T ; r o = V A / I C<br />
El circuito equivalente <strong>de</strong>l <strong>amplificador</strong> es el <strong>de</strong> la figura nº 1.4<br />
file:///C|/Documents%20and%20Settings/Raul%20Saez/...nº%201%20<strong>Amplificadores</strong>%20<strong>de</strong>%20<strong>varias</strong>%20<strong>etapas</strong>.htm (3 <strong>de</strong> 5)04/10/2004 22:32:44
Solución problema nº 1: <strong>Amplificadores</strong> <strong>de</strong> <strong>varias</strong> <strong>etapas</strong>.<br />
Resistencia <strong>de</strong> entrada.<br />
La resistencia <strong>de</strong> entrada es<br />
R i = 3'3 + 5'77 = 9 kΩ.<br />
Resistencia <strong>de</strong> salida<br />
La resistencia <strong>de</strong> salida es<br />
R o = (100//7'5) = 7 kΩ.<br />
Ganancia <strong>de</strong> transconductancia A Y = (i c /v i )<br />
Las ecuaciones <strong>de</strong> Kirchoff <strong>de</strong>l circuito son<br />
v π =v i (5'77/9)=0'641 v i<br />
ic=38'8·0'641·(100/107'5)v i =23'14v i<br />
A Y =23'14<br />
Figura nº 1.4<br />
El <strong>amplificador</strong> se pue<strong>de</strong> poner como el <strong>amplificador</strong> <strong>de</strong> la figura nº 1.5<br />
El <strong>amplificador</strong> <strong>de</strong> <strong>varias</strong> <strong>etapas</strong> será<br />
Figura nº 1.5<br />
file:///C|/Documents%20and%20Settings/Raul%20Saez/...nº%201%20<strong>Amplificadores</strong>%20<strong>de</strong>%20<strong>varias</strong>%20<strong>etapas</strong>.htm (4 <strong>de</strong> 5)04/10/2004 22:32:44
Solución problema nº 1: <strong>Amplificadores</strong> <strong>de</strong> <strong>varias</strong> <strong>etapas</strong>.<br />
La ganancia <strong>de</strong> las dos <strong>etapas</strong> será:<br />
i c =23'14V π 2<br />
V π 2 =23'14 (7//5'5)V π 1<br />
i c =1649V π 1<br />
A Y =1649<br />
Figura nº 1.6<br />
Con dos <strong>etapas</strong> será suficiente para tener una ganancia superior a 1000.<br />
file:///C|/Documents%20and%20Settings/Raul%20Saez/...nº%201%20<strong>Amplificadores</strong>%20<strong>de</strong>%20<strong>varias</strong>%20<strong>etapas</strong>.htm (5 <strong>de</strong> 5)04/10/2004 22:32:44
Problemas <strong>de</strong> <strong>amplificador</strong>es diferenciales<br />
1.- En el circuito <strong>de</strong> la figura calcule las relaciones<br />
1. ( V 01/ Vi )<br />
2. ( V 02/ V01 )<br />
3. ( V 02/ Vi )<br />
Problemas <strong>de</strong> <strong>amplificador</strong>es diferenciales<br />
Usando los siguentes datos : r π =1 KΩ ; g m =0'01 Ω -1 ; r 0 =100 KΩ<br />
2.- En el circuito <strong>de</strong> la figura calcule:<br />
file:///C|/Documents%20and%20Settings/Raul%20Saez/Mi...blemas%20<strong>de</strong>%20<strong>amplificador</strong>es%20diferenciales(t2).htm (1 <strong>de</strong> 3)04/10/2004 22:32:23
Problemas <strong>de</strong> <strong>amplificador</strong>es diferenciales<br />
1. Los valores <strong>de</strong> las corrientes IC3, IC4 e IC5. Indique cual es la función <strong>de</strong> los<br />
transistores Q3 y Q4 en dicho circuito.<br />
2. Obtenga la ganancia en pequeña señal en modo diferencial y en modo común, así como<br />
el CMRR correspondiente al circuito <strong>de</strong> la figura<br />
Usando los siguentes datos para todos los transistores : V T = 25 mV. ; β o =100. ; r 0 =100 KΩ<br />
3.- En el circuito <strong>de</strong> la figura<br />
1. La ganancia en modo diferencial, en modo común y el CMRR<br />
2. Obtenga la resistencia <strong>de</strong> entrada y la resistencia <strong>de</strong> salida en modo diferencial<br />
file:///C|/Documents%20and%20Settings/Raul%20Saez/Mi...blemas%20<strong>de</strong>%20<strong>amplificador</strong>es%20diferenciales(t2).htm (2 <strong>de</strong> 3)04/10/2004 22:32:23
Problemas <strong>de</strong> <strong>amplificador</strong>es diferenciales<br />
Usando los siguentes datos : R N =28 KΩ ; R P =56 KΩ ; V CC = 15 V. ;<br />
Para Q 2 , Q 3 , Q 4 y Q 5 , r 0 =100 KΩ<br />
Para Q 1 , Q 6 y Q 7 , r 0 = ∞.<br />
