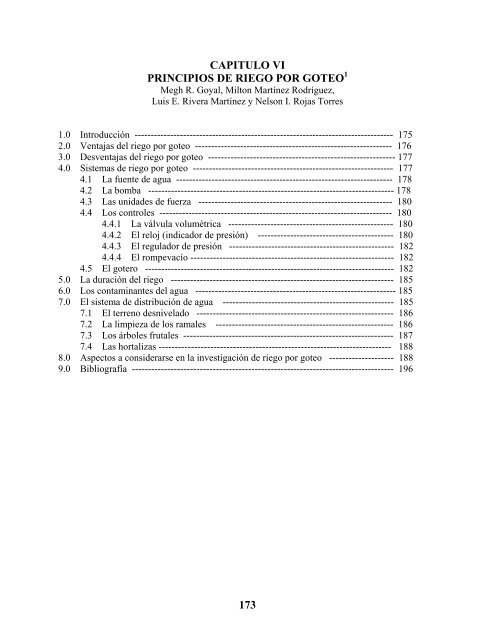

CAPITULO VI
PRINCIPIOS DE RIEGO POR GOTEO 1
Megh R. Goyal, Milton Martínez Rodríguez,
Luis E. Rivera Martínez y Nelson I. Rojas Torres
1.0 Introducción -------------------------------------------------------------------------------- 175
2.0 Ventajas del riego por goteo ------------------------------------------------------------- 176
3.0 Desventajas del riego por goteo ---------------------------------------------------------- 177
4.0 Sistemas de riego por goteo -------------------------------------------------------------- 177
4.1 La fuente de agua ------------------------------------------------------------------- 178
4.2 La bomba ---------------------------------------------------------------------------- 178
4.3 Las unidades de fuerza ------------------------------------------------------------ 180
4.4 Los controles ------------------------------------------------------------------------ 180
4.4.1 La válvula volumétrica --------------------------------------------------- 180
4.4.2 El reloj (indicador de presión) ------------------------------------------ 180
4.4.3 El regulador de presión --------------------------------------------------- 182
4.4.4 El rompevacío --------------------------------------------------------------- 182
4.5 El gotero ----------------------------------------------------------------------------- 182
5.0 La duración del riego --------------------------------------------------------------------- 185
6.0 Los contaminantes del agua -------------------------------------------------------------- 185
7.0 El sistema de distribución de agua ----------------------------------------------------- 185
7.1 El terreno desnivelado ------------------------------------------------------------- 186
7.2 La limpieza de los ramales ------------------------------------------------------- 186
7.3 Los árboles frutales ----------------------------------------------------------------- 187
7.4 Las hortalizas ------------------------------------------------------------------------ 188
8.0 Aspectos a considerarse en la investigación de riego por goteo -------------------- 188
9.0 Bibliografía --------------------------------------------------------------------------------- 196
173

Manejo de Riego Por Goteo Capitulo VI: Principios de Riego Por Goteo
_________________
1 Este capítulo fue preparado para el libro “Manejo de Riego Por Goteo”. Autor: Dr.
Megh R. Goyal, Profesor en Ingeniería Agrícola y Biomédica, Universidad de Puerto
Rico – Recinto de Mayagüez, PO Box 5984, Mayagüez, Puerto Rico 00681-5984. Para
mas detalles puede comunicarse por correo electrónico: m_goyal@ece.uprm.edu o
visitar la página de Internet: http://www.ece.uprm.edu/~ m_goyal/home.htm
174

Manejo de Riego Por Goteo Capitulo VI: Principios de Riego Por Goteo
1.0 INTRODUCTION
La demanda competitiva por agua disponible es cada vez más aguda ahora en la mayor
parte del mundo. Los abastos de agua de buena calidad son cada día más escasos. Por tanto, es
necesario encontrar la forma de mejorar la eficiencia del uso del agua particularmente para fines
agrícolas.
El riego por goteo es uno de los sistemas más eficaces que se ha diseñado para usar el
agua en los cultivos agrícolas. Este sistema se ha utilizado mucho en las regiones áridas del
mundo.
El riego por goteo es la aplicación lenta y frecuente de agua al suelo mediante emisores o
goteros localizados en puntos específicos a lo largo de unas líneas distribuidoras de agua. El
agua emitida se mueve a través del suelo mayormente por flujo no saturado. De este modo se
mantienen unas condiciones favorables de humedad en la zona de las raíces de las plantas y se
propicia su desarrollo óptimo.
Se cree que el riego por goteo se empezó a usar en 1950, cuando un ingeniero israelí
observó que un árbol cerca de un grifo, que goteaba agua, mostraba un crecimiento más vigoroso
que los otros árboles del área. Sin embargo, el origen del concepto básico de riego por goteo
puede remontarse al 1860 en Alemania, cuando se desarrollo un sistema de riego por goteo
soterrado. Como parte del desarrollo de este sistema se realizaron trabajos en los Estados Unidos
a partir del 1913. Para el 1920, en Alemania se utilizaron tubos perforados, pero no fue hasta el
desarrollo de los tubos plásticos, durante y después de la segunda guerra mundial, que el riego
por goteo empezó a ser económicamente aceptable.
El primer sistema de riego por goteo en Puerto Rico, se instaló en el año 1970 en una
siembra de frutales propiedad del señor Luciano Fuentes en Coamo, y en un huerto de mangó
en la Subestación Experimental Agrícola de Fortuna. Actualmente, al área de riego por goteo en
Puerto Rico incluyendo hortalizas y frutas, es aproximadamente 6,000 hectáreas.
Se anticipa que el riego por goteo ayudará a fortalecer la agricultura y a incrementar la
eficiencia en la producción de alimentos. Con este sistema se podrán utilizar plenamente los
recursos naturales del suelo, agua y clima.
El término riego por goteo se conoce en inglés como “daily irrigation”, “trickle
irrigation”, “daily flow irrigation” o “microirrigation”. El término “trickle” se originó en
Inglaterra, “drip” en Israel y “daily flow” en Australia. La diferencia es sólo en el nombre, y
175

Manejo de Riego Por Goteo Capitulo VI: Principios de Riego Por Goteo
todos se refieren a lo mismo. Hay tres formas generales en que el agua fluye en un sistema de
riego por goteo:
1. Fluye continuamente a lo largo de la línea lateral.
2. Salta o gotea de un emisor o surtidor conectado a la lateral.
3. Salta o gotea a través de orificios perforados en la lateral.
2.0 VENTAJAS
Un sistema de riego por goteo bien diseñado puede ayudar a las cosechas de frutas,
hortalizas y de otras cosechas en los siguientes aspectos:
A. Uso eficiente del agua:
1. Reduce las pérdidas directas por evaporación.
2. No causa humedecimiento del follaje.
3. No causa movimiento de gotas de agua por efecto del aire.
4. Inhibe el crecimiento del consumo de agua de yerbajos.
5. Elimina el escurrimiento superficial.
6. Permite regar todo el predio hasta los bordes.
7. Permite aplicar el riego a una profundidad exacta.
8. Permite regar mayor cuerdaje con una cantidad de agua específica.
B. Reacción de la planta:
1. Aumenta el rendimiento por unidad (hectárea-centímetro) de agua aplicada.
2. Mejora la calidad de la cosecha.
3. Permite obtener un rendimiento más uniforme.
C. Ambiente de la raíz:
1. Mejora la aeración.
2. Aumenta la provisión de nutrimentos disponibles.
3. Crea una condición casi constante de retención de agua a baja tensión el suelo.
D. Combate las plagas y enfermedades:
1. Aumenta la eficiencia de las aspiraciones de plaguicidas.
2. Reduce el desarrollo de insectos y de enfermedades.
E. Corrección de sanidad:
1. El aumento en sales ocurre a una distancia mayor de la planta.
2. Reduce los problemas de salinidad. Se consigue mayor reducción aumentado el flujo
de agua.
F. Combate de malezas:
1. Reduce el crecimiento de malezas en el espacio húmedo sombreado.
G. Práctica y efectos agronómicos:
1. Las actividades del riego no interfieren con las del cultivo, las aspersiones y la
cosecha.
2. Reduce la necesidad de cultivo, ya que hay menos malezas, endurecimiento
superficial y compactación.
3. Ayuda a controlar la erosión.
176

Manejo de Riego Por Goteo Capitulo VI: Principios de Riego Por Goteo
4. Permite aplicar el abono con el agua de riego.
5. Aumenta la eficiencia del trabajo en huertos frutales al mantener los espacios entre
las hileras, secos y nivelados.
H. Beneficios económicos:
1. El costo es bajo comparado con el sistema de pisteros aéreos y otros sistemas
permanentes.
2. Los costos de operación y mantenimiento son, a menudo, bajos. Los costos son altos
cuando la distancia media es de menos de 3 m.
3. Se puede usar en terrenos accidentados.
4. La eficiencia de aplicación es alta. Permite utilizar tubería de menos diámetro y
requiere menos fuerza propulsora.
3.0 DESVENTAJAS
A. El riego por goteo, al igual que los demás métodos de riego, no pueden ajustarse a todas
las cosechas, sitios y objetivos específicos
B. Entre los problemas potenciales o limitaciones del sistema se pueden mencionar las
siguientes:
1. Los pequeños goteros se obstruyen fácilmente con partículas de suelo, algas o
minerales.
2. La distribución de humedad en el suelo es limitada. El volumen de humedad depende
de la descarga del gotero, distancia entre los goteros y el tipo de suelo.
3. Los roedores o insectos pueden dañar algunos componentes del sistema.
4. Se requiere un manejo más cuidadoso que en otros sistemas de riego.
5. La inversión inicial y los costos anuales pueden ser mayores en comparación con
otros métodos.
4.0 SISTEMA DE RIEGO POR GOTEO
Los componentes principales de un sistema de riego por goteo son (Figura 1):
- La fuente de agua.
- La bomba y la unidad de energía.
- El sistema de filtración (Véase capítulo VII).
- El sistema de inyección de químicos (Véase capítulo X).
- El sistema de controles (Véase capítulo VIII).
- El sistema de distribución de agua.
- Los goteros o emisores.
Accesorios necesarios para un sistema de riego por goteo son: llave de pase, tapón,
válvula de seguridad, válvula de drenaje, unión, adaptador, reducido, te, codo,
doble unión y cruz.
177

Manejo de Riego Por Goteo Capitulo VI: Principios de Riego Por Goteo
4.1 La fuente de agua
Puede consistir de aguas tratadas, agua de pozo, canales, ríos y lagos. El agua limpia es
esencial en el riego por goteo. Si se utiliza agua de pobre calidad, los contaminantes físicos y las
sustancias químicas o biológicas pueden obstruir las líneas y los emisores.
El agua subterránea de pozos es generalmente de buena calidad. En algunos casos puede
contener arena o precipitados de sustancias químicas.
El agua superficial de lagos, ríos y canales se puede utilizar, pero tiene la desventaja de la
contaminación con bacterias, algas y otros organismos.
Casi todas las fuentes de agua contienen bacterias y elementos que la nutren. Se necesita
de un buen sistema de filtración para remover todos los contaminantes que pueden perjudicar el
sistema de riego por goteo.
4.2 Las bombas
Las bombas y las unidades de energía representan una parte significativa
del costo inicial de un sistema de riego por goteo. Por consiguiente al seleccionar el equipo
correcto, conviene conocer las características y reclamos de operación. Se debe adquirir un
equipo de bomba y unidad de energía eficaz, confiable y de bajo precio.
Una bomba centrífuga es la más adecuada para extraer agua de fuentes superficiales o
pozos llanos. También se puede usar para subir la presión de una línea. La bomba centrífuga es
relativamente barata y eficiente. También es buena para una amplia gama de capacidades y
presiones.
Para seleccionar una bomba se debe conocer la presión total del sistema, el volumen de
agua que se necesita y la fuerza de la unidad. La presión total que el sistema pueda imponer a la
bomba depende de los siguientes factores:
1. El tope de elevación: Diferencia de la elevación entre la fuente de agua y el surtidor
que se encuentra a una mayor altura en el terreno que se debe regar.
2. El tope de fricción: La presión requerida en el surtidor más distante. Conviene tener
en cuenta que la descarga de la bomba se reduce a medida que la presión de operación
aumenta.
Una bomba de una capacidad ligeramente mayor que la necesaria puede asegurar
suficiente agua para enviarla por el sistema con una presión un poco mayor.
178

Manejo de Riego Por Goteo Capitulo VI: Principios de Riego Por Goteo
1. Bomba 8. Llave de pase
2. Control 9. Línea principal
3. Válvula de seguridad 10. Filtro secundario
4. Fuente de agua 11. Línea secundaria
5. Inyector de fertilizantes 12. Línea de surtidores
6. Relojes de presión 13. Surtidores ó emisores ó goteros
7. Filtro primario 14. Válvula solenoide
Figura 1. Componentes del sistema de riego por goteo.
179

Manejo de Riego Por Goteo Capitulo VI: Principios de Riego Por Goteo
Así garantiza una buena uniformidad de la aplicación. Por el contrario, una bomba de
menor capacidad o goteros que expulsen más agua de la necesaria producen un flujo desigual.
4.3 Unidades de fuerza
En el sistema de riego por goteo, los motores eléctricos son preferibles porque son más
fáciles de automatizar, operan silenciosamente y necesitan poco mantenimiento.
Los motores de gasolina o diesel pueden operar con diferentes velocidades lo que facilita
las variaciones pequeñas en la presión y el volumen de agua que se aplica.
4.4 Los controles (Figura 2)
4.4.1 La válvula volumétrica
Es particularmente importante medir la cantidad de agua que se aplica y para manejar los
sistemas permanentes.
4.4.2 El reloj (indicador de presión)
Se recomienda para medir la presión en el sistema de riego por goteo. Es especialmente
importante cuando los goteros no compensan los cambios en la presión. Conviene instalar los
indicadores para controlar las pérdidas de presión en el filtro y la presión de operación en cada
línea secundaria. Los intervalos de presión de reloj deben parear con la presión del sistema a fin
de que se pueda leer bien.
Instalado en las líneas secundarias de este dispositivo compensa los cambios de elevación
o las pérdidas de fricción en las líneas. Los reguladores de presión pueden ser fijos o ajustables.
4.4.3 El regulador de presión
Las válvulas manuales, las válvulas automáticas y los controles de tiempo se
recomiendan para la línea secundaria. Las válvulas automáticas de flujo están diseñadas para
proveer un grado de flujo. Además, se utilizan para reducir las variaciones en la presión entre
los laterales en un terreno desnivelado. Las combinaciones de reguladores de presión y válvulas
de control de flujo están también disponibles.
180

Manejo de Riego Por Goteo Capitulo VI: Principios de Riego Por Goteo
Línea lateral
Línea secundaria Línea lateral
Regulador de presión
Válvula solenoide
Reloj de presión
Válvula expulsadora de aire
ó rompe vacío
Figura 2. Válvulas
181

Manejo de Riego Por Goteo Capitulo VI: Principios de Riego Por Goteo
4.4.4 Rompevacío
Este componente es importante en los sistemas de riego por goteo. Las presiones
negativas que se desarrollan cuando el sistema se detiene pueden obstruir los goteros si se
succiona el agua sucia al sistema por medio de los goteros. Se recomienda un rompevacío de
una pulgada de cada 25 gpm de flujo. Las válvulas de limpieza al final de cada línea lateral
ayudan en la limpieza del sistema.
4.5 El gotero
Los dispositivos de emisión de agua (goteros) son únicos para el sistema de riego por
goteo. Los goteros descargan agua en pequeñas cantidades a través de unos orificios pequeños.
La reducción en la presión a través de los emisores debe ser lo suficientemente mayor para
contrarrestar la diferencia de presión que la topografía y las pérdidas de fricción causan. El
orificio de goteo debe ser lo suficientemente grande para prevenir serias obstrucciones. Estas
contradicciones en las exigencias de diseño han promovido la manufactura de varias clases de
dispositivos de emisión. Los goteros se pueden dividir en dos categorías (Figura 3) que se
afincan en las aplicaciones en el campo:
1. Goteros perforados en el ramal.
2. Goteros adaptados al ramal de goteo.
El gotero perforado en el ramal se utiliza para el cultivo en hileras a corta distancia, como
por ejemplo, hortalizas y algunas frutas. También se puede utilizar para el riego en el
invernadero. El gotero consiste en una serie de perforaciones igualmente
espaciadas a lo largo de un tubo de pared sencilla o doble. El grado de descarga se da
usualmente en litros por minuto, por unidad de largo, y fluctúa desde tres a cuatro (3 a
4) litros por minuto por 30 m de línea.
La presión de operación de estos goteros fluctúa desde 2 a 30 psi. Sin embargo, la
mayoría opera a menos de 15 psi. La tubería se instala con ramales hasta de 90 m de largo.
Estos ramales están limitados por la capacidad de movimiento del agua y por el desnivel de la
superficie del terreno.
Los goteros adaptados en la línea se deben utilizar solamente en terrenos con poco
desnivel para mantener una descarga uniforme. Porque la presión de operación es baja, un
182

Manejo de Riego Por Goteo Capitulo VI: Principios de Riego Por Goteo
cambio moderado en la elevación causa una amplia variación en la descarga. Conviene consultar
con un ingeniero para el diseño de estos sistemas.
Una de las consideraciones sobre los goteros que se utilizan en terrenos desnivelados es
la variación en la descarga con cambios en la presión debido a cambios de elevación. Hay una
clase de gotero compensador de presión que tiene aproximadamente el mismo promedio de
descarga en un amplio intervalo de presión en la línea. En los goteros perforadores en la línea y
muchos emisores de la clase adaptable se observan cambios en grados de flujo que fluctúan
desde moderado a mucho de acuerdo a los cambios en la presión.
El gotero adaptado se utiliza para frutales y ornamentales. Aquí las plantas no se
encuentran cerca del ramal. También se utiliza para el riego de plantas en macetas en el
invernadero. Esta clase de gotero es individual, normalmente se conecta a una manguera
plástica.
La presión de agua se reduce en el gotero a un grado bajo de flujo. El agua tiene que
pasar por medio de largos laberintos, cámaras de torsión, orificios pequeños y otros arreglos
antes de descargar. Algunos diseños permiten pasar partículas de tamaño
moderado y liberarse fuera. Hay goteros de esta clase que se limpian automáticamente con bajas
presiones. La presión de operación para esta clase de goteros varía de 5 a 60 psi. El promedio
de flujo es de 2 a 7.6 litros por hora.
5.0 LA DURACIÓN DE RIEGO
La duración del período de riego se puede determinar después de conocer
lo siguiente:
1. Galones de agua que necesita la planta.
2. Intervalos entre las aplicaciones.
3. Flujo del gotero.
La duración del período de riego se puede calcular con la siguiente ecuación:
Horas de = [litros de agua por planta por día]/ [flujo
riego del gotero en litros por hora] --------------------------------------------------/1/
183

Manejo de Riego Por Goteo Capitulo VI: Principios de Riego Por Goteo
1. Emisores colocados en la línea.
2. Emisor proyectado.
3. Emisor de chorro.
4. Microtubo (spaghetti).
5. Emisor compensador de presión.
6. La línea de goteo (baja presión).
7. Doble pared.
Figura 3. Tipos de emisores
184

Manejo de Riego Por Goteo Capitulo VI: Principios de Riego Por Goteo
6.0 LOS CONTAMINANTES DEL AGUA DE RIEGO
Las fuentes de agua varían considerablemente en calidad dependiendo de la
época, demanda y lluvia. Los contaminantes del agua pueden ser de tipo físico, químico o
biológico.
Los contaminantes físicos son la arena, el limo y la arcilla. Los contaminantes químicos
incluyen minerales y sales solubles en el agua. Muchos de estos contaminantes se convierten en
problemas cuando se precipitan o estimulan el crecimiento de microorganismos. Las algas,
bacterias, peces, insectos y hojas forman parte del grupo de contaminantes biológicos. En
general, una filtración adecuada y mediante el uso de válvulas, la limpieza y tratamientos
químicos pueden prevenir las obstrucciones de los goteros y de las líneas de goteros.
7.0 EL SISTEMA DE DISTRIBUCION
La distribución de agua es trabajo de los ramales y tubos de tamaño graduado (Figura1).
Se puede distribuir el agua de la bomba hasta el campo por medio de un ramal principal. Los
ramales secundarios de menor grosor llevan el agua desde los ramales
principales a los laterales con los goteros para aplicar el agua a las plantas. Los ramales
principales pueden ser rígidos de PVC, hierro galvanizado o polietileno. Deben ser enterrados a
por lo menos 0.6 metros (2 pies) para prevenir daños mecánicos durante
las operaciones de campo.
Comúnmente se utilizan los ramales de polietileno de 12 a 16 centímetros (aprox. 2½”)
de diámetro para los laterales. Estos ramales laterales le proveen agua a la superficie del suelo
por medio de los goteros. Las mangas de polietileno están disponibles en diferentes tamaños y
grados. Algunos fabricantes producen diferentes grados resistentes a las condiciones del tiempo.
Son especialmente deseables para las aplicaciones de riego.
7.1 El terreno desnivelado
El desnivel del terreno es un punto importante que se debe tener en cuenta en el diseño.
Cada cambio en la elevación produce un efecto en la ganancia o pérdida de presión. Un cambio
en elevación de 2.3 pies causa un cambio en la presión de un psi. En un terreno nivelado o casi
nivelado las líneas laterales de goteo deben correr a lo largo de las hileras. En terrenos
ondulados las líneas de goteo deben trazarse al contorno. Para instalar un sistema en terreno con
desnivel conviene consultar a un especialista en esta materia. Cuando se diseñan los ramales de
185

Manejo de Riego Por Goteo Capitulo VI: Principios de Riego Por Goteo
laterales con goteros en sitios ondulados, vale tener en cuenta la ventaja de la pendiente. Así se
balancea la energía ganada con la caída de elevación. Sin embargo, a veces, para mantener la
presión uniforme en las pendientes sobre cinco por ciento de desnivel, se pueden utilizar laterales
más cortas, emisores que compensen la presión o instalar reguladores de presión.
7.2 La limpieza de los ramales
El mantenimiento y limpieza de los ramales principales, secundarios y laterales es
indispensable para el buen funcionamiento de un sistema de riego por goteo. Algunos filtros
atrapan las partículas más grandes como arcilla y arena que entran al sistema. Con la velocidad
del agua el tamaño de algunas partículas se reduce y pasan a través del filtro llegando a los
ramales secundarios y laterales. Estas partículas pequeñas tienden a asentarse en los ramales y
causan obstrucciones. Si el sedimento es de 50 ppm, un sistema de operaciones se tardaría más
de 140 horas para llenar hasta la mitad los últimos 46 metros del ramal lateral. Con un filtro
ordinario la cantidad de sólidos suspendidos en el agua es mayor. Por tanto, mayor será la
cantidad de material en el ramal. Algunas partículas combinadas con cierto tipo de limo y
bacterias forman unas aglomeraciones que causan obstrucciones en los goteros.
La limpieza periódica en los ramales elimina dichas obstrucciones. El ramal principal y
el secundario deben tener un largo suficiente al final para producir una velocidad de flujo que
sirva de limpieza o descarga. En los ramales laterales, la velocidad de flujo debe ser de 30
metros/seg. que es la adecuada para la limpieza. Se limpia primero el ramal principal, luego el
secundario, y por último, los ramales laterales. Solamente se abren varios ramales al mismo
tiempo cuando la presión de agua es adecuada. Si la presión no se puede sostener con todos los
ramales abiertos, se abren solamente algunos.
El tiempo de limpieza debe ser suficiente hasta que el agua que corre fuera esté limpia.
Un programa regular de inspección, mantenimiento y limpieza ayuda mucho a prevenir las
obstrucciones de lo emisores. La naturaleza del sistema de filtración, la calidad del agua y la
experiencia determinan cuando es necesario limpiar los ramales. El mantenimiento debe ser
cuando el sistema de riego por goteo está libre de servicio. Esta práctica de mantenimiento
ayuda a prevenir daños por sedimentos alojados en los ramales y obstrucciones a los goteros
cuando el agua vuelva a fluir por el sistema. También ayuda a prevenir formaciones de limo,
además de evitar que las hormigas e insectos invadan el sistema.
186

Manejo de Riego Por Goteo Capitulo VI: Principios de Riego Por Goteo
7.3 Los árboles frutales
Los árboles frutales responden al riego por goteo en tiempos secos, con buen crecimiento.
Las aplicaciones de fertilizantes se reducen a un 50 por ciento con este sistema de riego. Los
sistemas de riego por goteo que se utilizan en las plantaciones de frutas son normalmente
sistemas permanentes que llevan enterradas los ramales principales y secundarios. Los ramales
laterales pueden extenderse enterrados o en la superficie, siempre que los goteros queden en la
superficie del terreno. Los emisores en las siembras de árboles frutales se deben situar en los
extremos de afuera de la copa del árbol (Figuras 4 a 6). Cuando se diseña un sistema de riego
por goteo para siembras de árboles frutales, conviene tener en cuenta la eventualidad de añadir
más goteros al sistema. Al instalar el sistema conviene también tener presente la vida del cultivo
(10 a 20 años). Por esta razón, es conveniente y práctico enterrar los ramales principales y
secundarios.
7.4 Las hortalizas
En cultivos de hortalizas que se siembran en hileras, los goteros en la línea generalmente
son los de mayor uso (Figura 7). El agua se aplica en bandas a lo largo de la hilera, dejando
secos los espacios entre las hileras. La línea de goteros se debe colocar en la superficie del suelo
adyacente a las hileras de plantas. También se puede situar a pocas pulgadas bajo la superficie
del suelo.
El ramal secundario puede ser de polietileno negro o de mangas flexibles de plástico. Por
lo general, estos ramales de distribución están situados perpendiculares a la dirección de los
ramales secundarios.
187

Manejo de Riego Por Goteo Capitulo VI: Principios de Riego Por Goteo
1. Emisor. 7. No permita que la base del tronco
2. Línea lateral. se inunde para evitar enfermedades.
3. Patrón de humedecimiento. 8. Mover el emisor cada vez mas lejos
4. Cubierta de follaje. según el árbol crece.
5. Tronco. 9. El emisor está cerca del árbol cuando
6. Línea principal enterrada. éste es joven.
Figura 4. Sistema de riego por goteo en frutales
188

Manejo de Riego Por Goteo Capitulo VI: Principios de Riego Por Goteo
1. Banda continua, patrón de humedecimiento.
2. Líneas laterales con emisores.
3. Emisores.
4. Línea secundaria.
Figura 5. Sistema de riego por goteo para frutales pequeños.
190

Manejo de Riego Por Goteo Capitulo VI: Principios de Riego Por Goteo
Un lateral de goteros en línea. Círculo de goteros alrededor del
árbol, conectado al lateral en 2
puntos.
Dos laterales de goteros en línea. Círculo de goteros alrededor del
árbol, producido por la flexión
del lateral de gotero.
Círculo de goteros alrededor del Círculo de goteros alrededor del
árbol, conectado al lateral en un árbol, conectado al lateral en 2
punto. puntos, con mini-goteros.
Figura 6. Distintos arreglos de riego por goteo.
191

Manejo de Riego Por Goteo Capitulo VI: Principios de Riego Por Goteo
1. Cubierta de materia orgánica 6. Línea Principal
2. Superficie del suelo 7. Línea secundaria
3. Planta 8. Llave de pase opcional
4. Emisor integrado a la línea 9. Tuvo de alimentación
5. Filtro
Figura 7. Riego por goteo en hortalizas con emisores integrados en la línea.
192

Manejo de Riego Por Goteo Capitulo VI: Principios de Riego Por Goteo
8.0 LA INVESTIGACION DE RIEGO POR GOTEO
Aspectos a considerarse en la investigación fueron compilados por el proyecto de
investigación del Sureste de Estados Unidos de América [S-143], “Riego por Goteo en regiones
Húmedas”. Estos aspectos son los siguientes:
I. Ambiente atmosférico
II. Suelo
A. Precipitación:
1. Cantidad total.
2. Cantidad efectiva:
a. De medida del agua del suelo.
b. Estimado de la correntía.
3. Frecuencia.
4. Razón.
B. Evapotranspiración (ET):
1. Evaporación de bandeja:
a. Bandeja clase A.
b. Bandeja con mallas.
2. Modelos para estimar ET:
a. Penman (preferido).
b. Jensen-Haise.
c. Blaney-Criddle.
d. Hargreaves-Samani.
e. Otros.
C. Parámetros climáticos:
1. Radiación solar (diaria).
2. Radiación fotosintéticamente activa.
3. Temperaturas máximas y mínimas (diarias, mensuales o anuales).
4. Velocidad promedio del viento diario.
5. Temperatura de punto de rocío (un índice de humedad).
A. Clasificación.
B. Propiedades físicas:
1. Textura.
2. Compactación (densidad aparente / capa restrictiva).
3. Curva de conductividad hidráulica (humedad del suelo versus potencial).
4. Razón de infiltración.
5. Temperaturas del suelo con profundidades a las cuales fueron medidas.
6. Profundidad del suelo:
a. Profundidad del perfil.
b. Profundidad de nivel freático.
c. Profundidad de capa restrictiva.
7. Descripción de la topografía general.
193

Manejo de Riego Por Goteo Capitulo VI: Principios de Riego Por Goteo
C. Propiedades químicas:
1. pH
2. Conductividad eléctrica
3. Por ciento de sodio intercambiable
4. Fertilidad
a. N, P, K, Ca, Mg
b. Micro nutrientes: Fe, Zn, Mn, Cu
c. Capacidad de intercambio catiónico
5. Aplicaciones de fertilizantes
a. Cantidad
b. Programa (frecuencia)
c. Método de aplicación
d. Fuente
− Tipo de abono
− Composición química
6. Materia orgánica (%)
7. Iones tóxicos
a. Boro
b. Cloruro
c. Metales pesados
d. Otros iones específicos
III. Característica de riego
A. Características físicas del sistema
1. Descripción del sistema
a. Tipo de gotero
b. Presión a que opera el sistema
c. Razón de flujo
d. Patrón del gotero (número por planta)
e. Sistema de filtración
f. Método de observar el flujo
g. Descripción de sistemas de bombeo
h. Fuente de agua
2. Uniformidad de aplicación de agua y método usado en su evaluación
3. Volumen relativo de la zona radical
4. Diseño experimental
a. Tratamientos
b. Replicaciones
c. Control
B. Calidad del agua:
1. Sedimentos (sólidos)
2. Salinidad
3. Concentración específica de iones afectando las propiedades del suelo
a. Sodio y razón de absorción de sodio (SAR)
b. Bicarbonatos
c. Fe, S
d. Ca, Mg
194

Manejo de Riego Por Goteo Capitulo VI: Principios de Riego Por Goteo
4. Iones tóxicos de la planta:
a. Boro.
b. Cloruro.
c. Metales pesados.
5. pH.
6. Crecimientos orgánicos o potencial para su crecimiento:
a. Bacteria de hierro.
b. Bacteria de azufre.
c. Algas.
7. Problemas de obstrucción:
a. Hierro.
b. Carbonatos.
c. Bicarbonatos.
C. Problemas de riego:
1. Criterios:
a. Método / indicador:
i. Contenido de agua del suelo.
ii. Potencial desagua del suelo.
iii. ET estimado.
iv. Reserva de agua estimada.
v. Modelo simulado de reserva de agua.
vi. Tiempo.
vii. Tiempo con ajustes para lluvia.
viii. Indicadores en la planta:
− Temperatura de follaje
− Potencial de agua de la hoja
− Modelos de cultivo
b. Localización de las medidas
i. Medidas en el suelo en la zona de las raíces de la planta
ii. Medidas en la planta (potencial de agua en la hoja)
c. Frecuencia de las medidas
i. Observación continua
ii. Periódica (específica)
2. Medidas necesarias
a. Cantidad de agua aplicada por riego
b. Razón de riego
c. Duración del riego
d. Frecuencia de aplicación
IV. Características del cultivo
A. Tipo de cultivo (especie, variedad)
B. Factores que afectan el crecimiento
1. Densidad de las plantas
2. Distancia de siembra
3. Método de siembra
4. Métodos de manejo de suelo
195

Manejo de Riego Por Goteo Capitulo VI: Principios de Riego Por Goteo
5. Enfermedades y localización (zona húmeda, zona seca)
6. Plagas y localización
7. Quimigación
a. Tipos químicos
b. Método de aplicación
c. Frecuencia
C. Respuesta del cultivo
1. Crecimiento y desarrollo
a. Curva de crecimiento
b. Tamaño del follaje
c. Masa de la planta
d. Densidad
e. Etapa de crecimiento fonológica
f. Desarrollo de frutas
g. Desarrollo vegetativo
h. Densidad de raíces y distribución
2. Respuestas fisiológicas
a. Potencial de agua de la hoja
b. Potencial osmótico
c. Conductividad estomacal
d. Análisis de la hoja y fruta (N, P, K, Ca, Mg)
D. Rendimiento
1. Cantidad
a. Total
b. Mercadeable (por clasificación)
2. Calidad
a. Tamaño
b. Calor
c. Sólidos solubles
d. Firmeza o densidad
e. Otros parámetros de la cosecha
− Clasificación
− Acidez
− Brix o
− pH
196

Manejo de Riego Por Goteo Capitulo VI: Principios de Riego Por Goteo
9.0 BIBLIOGRAFIA
1. Goldberg, D., Gornat and D. Rimon, 1976. Drip Irrigation: Principles, Design and
agricultural Practices. Drip Irrigation Scientific Publications, Kfar Shmaryahu, Israel.
2. Goyal, M. R., J. A. Santaella y L.E. Rivera, 1982 El tensiómetro: su uso, instalación y
mantenimiento. Colegio de Ciencias Agrícolas, Servicio de Extensión Agrícola, Recinto
Universitario de Mayagüez, Río Piedras-USA.
3. Israelson, D. W. y V. E. Hansen, 1965. Principios y Aplicaciones del Riego. Editorial
Reverte. S. A., Barcelona-España, 396 pp.
4. Jensen, M. E., 1980. Design and Operation of Farm Irrigation Systems. ASAE
Monograph No. 3, American Society of Agricultural Engineers, Michigan-USA.
5. Ross, D. S., R. C. Funt, C. W. Reynolds, D. S. Coston, H. H. Fries and N. J. Smith, 1978.
Trickle irrigation and introduction. The Northeast Regional Agricultural Engineering
Service (NRAES), NRAE-4, Cornell University, Ithaca, NY-USA.
6. Ross, D.S., R.A. Parsons, W.R. De Tar, H. H. Fries, D. D. Davis, C. W. Reynolds, H.E.
Carpenter and E.D. Markwardt, 1980. Trickle irrigation in the Eastern United States.
Cooperative Extension Service NRAES-4 Cornell University, Ithaca, NY-USA.
197
