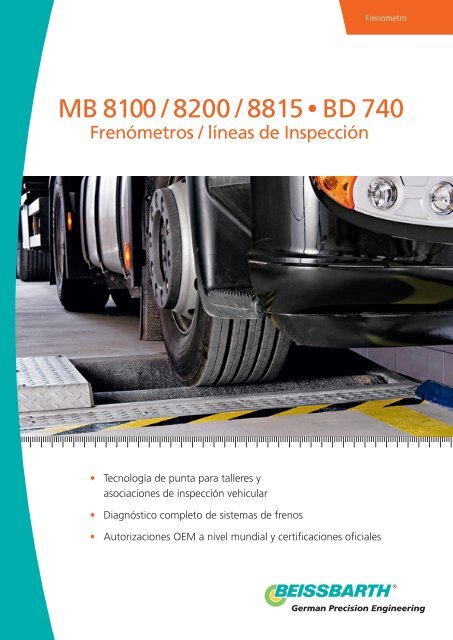

MB 8100 / 8200 / 8815 • BD 740<br />
Frenómetros / líneas de Inspección<br />
• Tecnología de punta para talleres y<br />
asociaciones de inspección vehicular<br />
• Diagnóstico completo de sistemas de frenos<br />
• Autorizaciones OEM a nivel mundial y certificaciones oficiales<br />
Frenometro
2<br />
Alineadora Frenometro Balanceadoras Desmontadoras de llantas<br />
MB 8100 / 8200 / 8815 • BD 740:<br />
automáticos, prácticos, eficientes<br />
Contenido Página<br />
MB 8100 / 8200 / 8815 • BD 740 3 - 5<br />
Datos técnicos y<br />
configuración del producto 6<br />
Accesorios especiales, ayudas de<br />
montaje, ampliaciones individuales<br />
de productos 7<br />
Prueba de simulación,<br />
elevador de rodillos 8<br />
Pruebas de recorridos y tacógrafos,<br />
sensores de presión neumática 9<br />
Medidor de convergencia MSS 8400 10<br />
Detector de Holguras GST 8508 11<br />
Sistema de visualización para<br />
PC STL 9000 12<br />
Tecnología BNet, luxómetro 13<br />
Fonómetro, prueba de tren de<br />
rodaje de turismos 14<br />
Medidores de emisiones para<br />
motores diesel y gasolina 15<br />
Servicio Beissbarth 16<br />
Tehnicki Pregled Zgjimi in Poroj/Mazedonien
Lineas de Inspección Vehícular Equipos de Servicio AC Elevadores / Rampa Red de comunicación<br />
Constantemente ampliables<br />
a la medida de sus necesidades<br />
Modelo Número de pedido<br />
MB 8100, longitud de rodillos 1.000 mm<br />
con freno electromagnético 935 810 020<br />
MB 8100, longitud de rodillos 1.100 mm<br />
con freno electromagnético 935 810 021<br />
MB 8200, longitud de rodillos 1.100 mm 1 691 810 410<br />
MB 8100 Bid, longitud de rodillos<br />
1.000 mm, 2 direcciones de marcha,<br />
con freno electromagnético 935 810 030<br />
MB 8815, longitud de rodillos 1.000 mm<br />
con freno electromagnético,<br />
2 velocidades de prueba 2,2/4,4 km/h 935 880 153<br />
MB 8815, longitud de rodillos 1.000 mm<br />
con freno electromagnético,<br />
velocidad de prueba 2,2 km/h 935 880 151<br />
MB 8815, longitud de rodillos 1.000 mm,<br />
velocidad de prueba 2,2 km/h 935 880 150<br />
BD 740, longitud de rodillos 970 mm<br />
con kit para las 4 ruedas, freno electro-<br />
magnético, velocidad de prueba 2,3 km/h 935 870 003<br />
Los frenómetros para camiones Beissbarth<br />
combinan potencia, componentes básicos<br />
de larga duración y la más moderna téc-<br />
nica de ordenadores. El veloz registro de<br />
todos los datos de medición con visualiza-<br />
ción analógica en la escala (o digital en la<br />
pantalla), con la ampliación gradual hasta<br />
llegar a la línea de pruebas, le garantizan<br />
una excelente rentabilidad. Además, Ud.<br />
puede escoger entre una carga de prueba<br />
de 5 t, 13 t y 16 t y muchas opciones para<br />
un eficiente „manejo unipersonal“. Escoja<br />
su frenómetro individual en las páginas<br />
siguientes.<br />
Frenometro<br />
3
4<br />
Alineadora Frenometro Balanceadoras Desmontadoras de llantas<br />
Extraordinariamente rentables<br />
para revisión de camiones livianos,<br />
camiones, autobuses y turismos<br />
El display analógico de la serie MB La doble escala en el BD 740 En todas las versiones de bancos<br />
de pruebas es posible también<br />
la incorporación posterior de un<br />
sistema<br />
La visualización de los resultados de<br />
pruebas de un vistazo<br />
El funcionamiento económico es de<br />
importancia decisiva en la Frenómetros.<br />
La visualización de valores de medición<br />
en el display analógico y en la pantalla<br />
de cristal líquido le suministran toda la<br />
información más importante ya durante<br />
el proceso de comprobación. Dos indicadores<br />
sobre el mismo eje permiten visualizar<br />
en forma óptima la diferencia en la<br />
fuerza de frenado. Adicinalmente, en la<br />
gran pantalla de cristal líquido se visualiza<br />
el valor exacto en %, el frenado en<br />
% o las preciones de cilindro Pm/Px. De<br />
esa manera, también las funciones del<br />
regulador antibloqueo son controlables.<br />
Además, llevan incorporada ya de serie<br />
una escala para pruebas de turismos<br />
y medición rápida de la convergencia.<br />
Todo de un solo vistazo – sin necesidad<br />
de indicadores adicionales.<br />
bis<br />
Ventajas a primera vista<br />
MB 8100 / 8200 / 8815:<br />
• Proceso de comprobación totalmente automatizado sin<br />
necesidad de entradas previas<br />
• El banco está concebido para el „manejo unipersonal“, es<br />
decir, por mando a distancia desde el asiento del conductor.<br />
• Rodillos de prueba y de accionamiento con revestimiento de<br />
corindón sintético procuran buenos coeficientes de fricción<br />
• Rodillo de accionamiento trasero peraltado, para una<br />
comprobación de camiones de 3 ejes en condiciones de<br />
carretera<br />
• Elementos de piso galvanizados por inmersión en caliente y<br />
bandejas empotrables diseñadas para conservar el valor por<br />
mucho tiempo<br />
• Registro automático de las presiones de cilindros por radio<br />
o cable<br />
• Programa especial de presión neumática con representación<br />
gráfica del ajuste real del regulador antibloqueo durante la<br />
prueba de frenado<br />
• Prueba estática del funcionamiento del regulador an-<br />
tibloqueo, independientemente del funcionamiento del<br />
banco de pruebas<br />
• Programa especial para sincronización de tractor/trailer y<br />
corrección del cálculo de SP (prueba de seguridad)
Lineas de Inspección Vehícular Equipos de Servicio AC Elevadores / Rampa Red de comunicación<br />
BD 740: Ideal para vehículos agropecuarios, camionetas con<br />
neumáticos gemelos y autocaravanas<br />
Frenometro<br />
Excelente calidad para conservar el valor<br />
por mucho tiempo robustos, compactos,<br />
galvanizados en caliente<br />
• Impresión con gráficos conforme a pautas legales para el<br />
cuaderno de inspección y la sincronización de tractor/trailer<br />
• Pruebas de tacógrafos y recorridos, integrables en el proce-<br />
so de comprobación<br />
• Posibilidad de análisis adicionales en funcionamiento en<br />
paralelo con monitor y pantalla táctil<br />
• La técnica modular posibilita la conexión de un monitor<br />
propio para visualización<br />
• Apto para conectarse en red con sistemas de organización<br />
de talleres existentes a través de interfaz A<strong>SA</strong>.<br />
• Posibilidad de integrar un programa de prueba de seguri-<br />
dad con base de datos para banco de prueba<br />
BD 740:<br />
• Hasta un peso de 10 t y un ancho de vía de 2.800 mm (en<br />
vehículos de dos ejes)<br />
• Proceso de comprobación automático controlado por<br />
microprocesador<br />
• Conservación de valor por mucho tiempo merced a compo-<br />
nentes galvanizados<br />
• Revestimiento de corindón sintético, rodillo de pruebas<br />
trasero peraltado 25 mm<br />
• Equipados de serie con freno por motor y reconocimiento<br />
automático de todas las ruedas<br />
El MB 8100 con una longitud de rodillos de 1.100 mm<br />
para anchos de vía de 800 - 3.000 mm<br />
Comprobación en „manejo unipersonal“<br />
con mando a distancia desde el<br />
asiento del conductor<br />
El mando a distancia posibilita el proceso<br />
de comprobación también desde el<br />
asiento del conductor. El proceso de<br />
comprobación totalmente automático<br />
es manejado por Ud. con unos pocos<br />
botones del mando a distancia. El<br />
control y almacenamiento de los datos<br />
registrados se efectúa mediante botones<br />
de símbolos. También toda la sincronización<br />
tractor/trailer se efectúa mediante<br />
mando a distancia. De esa manera, el<br />
proceso de comprobación y<br />
el diagnóstico de frenos de<br />
camiones se lleva a cabo<br />
en forma eficiente,<br />
racional y cómoda<br />
desde el asiento<br />
del conductor.<br />
5
Alineadora Frenometro Balanceadoras Desmontadoras de llantas<br />
Datos técnicos<br />
y configuración del producto<br />
Datos técnicos MB 8100 / 8200 MB 8815 BD 740<br />
Carga máxima de paso 18 t 15 t 7,5 t<br />
Carga máxima de prueba / eje 16 t 13 t 5 t<br />
Velocidad de comprobación 2,4 / 4,8 km/h 2,2 km/h 2,3 km/h<br />
Velocidades de comprobación opcionales – / – 2,2 / 4,4 km/h –<br />
Potencia del motor 2 x 12,5 kW 2 x 6,5 kW 2 x 3,7 kW<br />
Protección lenta por fusible A 3 x 50 3 x 25 3 x 25<br />
Coeficiente de fricción de<br />
rodadura seco/húmedo 0,8 - 0,6 0,8 - 0,6 0,8 - 0,6<br />
Anchura mínima de prueba 800 mm 800 mm 860 mm<br />
Anchura máxima de prueba 3.000 mm 3.000 mm 2.800 mm<br />
Diámetro de rodillos 280 mm 205 mm 205 mm<br />
Longitud de rodillos 1.000 mm 1.000 mm 970 mm<br />
Longitud opcional de rodillos 1.100 mm – –<br />
Peralte de rodillos 50 mm 35 mm 25 mm<br />
Tipo de construcción juego de rodillos geteilt geteilt einteilig<br />
Margen de visualización camiones 0-40 kN 0-40 kN 0-12,5 kN<br />
Margen de visualización para turismos 0-8 kN 0-8 kN 0-6 kN<br />
Dimensiones<br />
juego de rodillos<br />
MB 8100 / 8200 MB 8815 BD 740<br />
Ancho 1.150 / 860 mm 1.340 mm 2.940 mm<br />
Longitud 1.300 / 1.400 mm 730 mm 690 mm<br />
Profundidad 660 mm 590 mm 280 mm<br />
Equipamiento MB 8100 / 8200 MB 8815 BD 740<br />
Indicador analógico orientable ● ● ●<br />
Mando a distancia de infrarrojos ● ● ●<br />
Unidades de piso con galvanizado total ● ● ●<br />
Rodillos con revestimiento<br />
de corindón sintético<br />
Rodillos metal deployé para<br />
● ● ●<br />
neumáticos con púas<br />
Juego de rodillos empotrables para<br />
❍ – ❍<br />
dos direcciones de marcha MB 8100 Bid ❍ –<br />
Cubiertas para rodillos ❍ ❍ ❍<br />
Freno electromagnético por motor ● ❍ ●<br />
Artesa empotrable ❍ ❍ –<br />
Resguardo de bordes – – ❍<br />
● estándar ❍ opcional – no disponible<br />
6
Lineas de Inspección Vehícular Equipos de Servicio AC Elevadores / Rampa Red de comunicación Frenometro<br />
Accesorios especiales,<br />
accesorios de montaje ampliaciones<br />
individuales de productos<br />
MB 8100 / 8200 / 8815 Número de pedido<br />
MB 8815 Cubiertas para rodillo, encajables (1 juego = 2 piezas) 1 691 883 009<br />
MB 8815 Juego de bandejas empotrables, estándar 1 691 882 004<br />
MB 8815 Juego de bandejas empotrables para uso bidireccional<br />
(transitable en ambos sentidos) (sólo en combinación con el paquete<br />
de inversión del sentido de rotación) 1 691 881 205<br />
Paquete de inversión del sentido de rotación 1 691 901 003<br />
MB 8815 Juego de básculas de 8 puntos<br />
MB 8100 Juego de bandejas empotrables para instalación<br />
1 691 881 101<br />
sin foso, longitud de rodillos 1.000 mm<br />
MB 8100 Juego de bandejas empotrables para instalación<br />
1 691 881 081<br />
con foso, longitud de rodillos 1.000 mm<br />
MB 8100 Juego de bandejas empotrables para instalación<br />
1 691 881 082<br />
sin foso, longitud de rodillos 1.100 mm<br />
MB 8100 Juego de bandejas empotrables para instalación<br />
1 691 881 083<br />
con foso, longitud de rodillos 1.100 mm 1 691 881 084<br />
MB 8100 Juego de básculas de 4 puntos 1 691 800 003<br />
MB 8100 Juego de básculas de 8 puntos 1 691 801 012<br />
Kit para montaje de juego de rodillos sin juego de básculas 1 691 811 048<br />
Indicador analógico para consola de pared, doble orientación 1 691 811 002<br />
MB 8100 cubiertas para rodillos, longitud de rodillos 1.000 mm 1 691 811 032<br />
MB 8100 cubiertas para rodillos, longitud de rodillos 1.100 mm 1 691 811 037<br />
MB 8100 Calefacción para juego de rodillos (1 juego = 2 piezas) 1 691 801 035<br />
Juego de pantalla de cristal líquido 1 691 801 001<br />
Cable de prolongación para impresora, 2 m 1 693 770 104<br />
Cable de prolongación para impresora, 10 m 1 691 811 087<br />
Cable de conexión RS 232, 50 m 1 691 811 085<br />
Cable de conexión RS 232, 30 m 1 691 811 086<br />
Juego de impresión para unidad de mando 1 691 800 001<br />
Panel adosable para impresora 1 691 601 038<br />
Calefacción para armario de distribución 1 691 811 088<br />
Calefacción para juego de rodillos (juego = 2 piezas) 1 691 801 035<br />
30 m cable de prolongación, conexión de sensor y 2 cables para motor 1 691 811 089<br />
Caja de conexión para sensor con cable de 30 m 1 691 801 103<br />
Resguardo de foso 1 692 100 000<br />
Consola orientable adicional para resguardo de foso 1 692 100 101<br />
BD 740 Número de pedido<br />
Soporte de pared 1 691 601 053<br />
Columna vertical de aluminio 1 691 601 054<br />
Juego de impresión BNET 1 691 601 026<br />
Panel para impresora, fijación en pared 1 691 601 012<br />
Conexión BNET para PC del cliente 1 691 601 028<br />
Clave de licencia para conexión A<strong>SA</strong> 1 691 708 003<br />
Báscula para carga sobre eje con 4 sensores 1 691 871 004<br />
Juego de bandejas empotrable<br />
para MB 8100 (instalación con<br />
foso)<br />
Juego de bandejas empotrable<br />
para MB 8815<br />
Juego de pantalla de cristal<br />
líquido, 6 piezas<br />
Báscula para carga sobre eje<br />
de 4 puntos o de 8 puntos<br />
Resguardo de foso<br />
7
8<br />
Alineadora Frenometro Balanceadoras Desmontadoras de llantas<br />
Opciones prácticas<br />
para pruebas con simulación de carga<br />
Simulación de carga hasta 10 t por eje<br />
El dispositivo de carga adicional sirve para una simulación<br />
sencilla de cargas por eje de hasta 10 t, a fin de evitar una<br />
prematura desconexión de deslizamiento durante la prueba<br />
de frenado. Esto puede ocurrir sobre todo en el eje trasero<br />
de un vehículo tractor sin semi-remolque o en remolques con<br />
dos o tres ejes. La simulación se controla mediante un grupo<br />
que transmite la fuerza de tracción a las correas a través de<br />
cilindros hidráulicos.<br />
Designación Número de pedido<br />
Dispositivo de carga adicional para simu-<br />
lación de hasta 10 t de carga sobre eje 1 692 102 000<br />
Juego de rodillos con elevador hidraulico<br />
Indispensable en la comprobación de vehículos de varios ejes y<br />
para simulación de peso en vehículos livianos. Las ruedas de vehículos<br />
tractores y semi-remolques de 3 ejes sin gran peso propio<br />
tienden a un bloqueo prematuro en la prueba de frenado. En tal<br />
caso no es posible medir valores de frenado reales. Además, la<br />
presión neumática en los cilindros de freno no tiene valor informativo.<br />
Finalmente, el frenado total se sitúa por debajo de los valores<br />
límites. Pero una compleja operación de carga o acoplamiento<br />
de semi-remolques implica tiempo. Mediante la elevación del eje<br />
sometido a prueba se aumenta la fuerza de aplicación sobre los<br />
rodillos de frenado, se retarda la desconexión de deslizamiento<br />
durante la prueba de frenado y ésta resulta de mucho mayor valor<br />
informativo. Las ventajas del bastidor de carga integrado:<br />
• Medición muy precisa de la carga sobre eje mediante báscula<br />
de 8 puntos<br />
• Movimiento ascendente y descente uniforme y suave,<br />
también en el caso de carga asimétrica o reducida<br />
Las cinchas tensoras pueden sujetarse desde el bastidor de<br />
montaje a través de los ejes o del chasis del vehículo. De esa<br />
forma puede simularse una mayor carga sobre eje – como con<br />
el dispositivo de carga adicional.<br />
Designación Número de pedido<br />
Elevador para MB 8200, juego de<br />
rodillos para simulación de peso, inclusive<br />
grupo hidráulico y bastidor de montaje 1 691 831 000<br />
Datos técnicos<br />
Altura máxima de elevación 250 mm<br />
Carga máxima de elevación 10 t<br />
Carga máxima de paso 16 t<br />
Componentes hidráulicos Bosch Rexroth
Lineas de Inspección Vehícular Equipos de Servicio AC Elevadores / Rampa Red de comunicación<br />
Aún más posibilidades de prueba<br />
para un servicio integral<br />
Prueba de recorrido y tacógrafo<br />
Con este sistema de medición de fácil<br />
manejo, Ud. puede comprobar todos los<br />
tacómetros y velocímetros, así como los<br />
tacógrafos conforme al § 57 b según la<br />
modificación del reglamento europeo<br />
(CEE) Nº 2135/98 sobre aparatos de<br />
registro en transportes por carretera sin<br />
mediciones comparativas en la carretera.<br />
Ud. puede controlar la respectiva sección<br />
de prueba por mando a distancia de<br />
infrarrojos o mediante guía por menú<br />
a través de la pantalla. La determinación<br />
de valores de medición como tal es<br />
activada por Ud. con un telemando por<br />
radio de 3 botones directamente desde<br />
el asiento del conductor. Los resultados<br />
de medición de recorrido, constantes o<br />
circunferencia de ruedas se visualizan en<br />
la pantalla y se almacenan simultáneamente<br />
en el sistema.<br />
Fácilmente incorporable al juego de rodillos<br />
del banco de pruebas para frenos: El rodillo<br />
para medición del recorrido<br />
Designación Número de pedido<br />
Medidor de recorrido TC, configuración Net-confort para<br />
tacómetros digitales, incl. soporte y rodillo de medición MB 8100 1 692 101 000<br />
Medidor de recorrido TC, configuración Net-confort para<br />
tacómetros digitales, incl. soporte y rodillo de medición MB 8815 1 692 101 001<br />
Sensores de presión neumática (rango de medición 0-20 bar):<br />
MRS-433 Juego de sensores de presión neumática (PM/PX1/PX2) 1 691 430 001<br />
MRS-433 Sensores de presión neumática controlados por radio-PX3 1 691 431 006<br />
MRS-433 Sensores de presión neumática controlados por radio-PX4 1 691 431 007<br />
MRS-433 Soporte mural a partir del 6º sensor 1 691 431 010<br />
MRS-433 Sistema de advertencia radial (alarma de salida) 1 691 431 012<br />
Juego de sensores de presión neumática a cable (PM/PX) 1 691 800 002<br />
Sensor de esfuerzo de pedal a cable PD 1 691 801 007<br />
Sensores de presión hidráulica (rango de medición 0-200 bar):<br />
MRS-433 Sensor de presión hidráulica controlados por radio PH 1 691 431 016<br />
Frenometro<br />
Comprobación del sistema de frenos<br />
neumáticos por radio con sensores<br />
MRS-433<br />
Con el juego de sensores de presión<br />
neumática radioguiado, Ud. está en condiciones<br />
de registrar la presión de mando<br />
PM y la presión de frenado de eje PX de un<br />
eje durante la prueba de frenado. La caja<br />
de los sensores es hermética y a prueba de<br />
golpes, y está diseñada para conservar el<br />
valor por mucho tiempo. Baterías intercambiables<br />
y una estación de carga para cada<br />
sensor garantizan una utilización eficiente.<br />
Pueden emplearse simultáneamente hasta<br />
siete diferentes sensores MRS 433 para la<br />
sincronización precisa de tractor/trailer. La<br />
configuración y documentación del regulador<br />
antibloqueo por medio del software BNet<br />
para PC es utilizada por especialistas.<br />
Programas de pruebas para funcionamiento<br />
individual y pruebas de eficiencia del sistema<br />
de frenos neumáticos forman parte del volumen<br />
de suministro estándar.<br />
9
10<br />
Alineadora Frenometro Balanceadoras Desmontadoras de llantas<br />
Ampliación del ambito de pruebas con<br />
medición rápida de convergencia MSS 8400<br />
Placa de medición rápida de convergencia MSS 8400<br />
Bastidor para montaje de MSS 8400<br />
Prueba rápida de convergencia para un buen negocio<br />
adicional<br />
Al pasar por encima de la placa de medición del comprobador<br />
de convergencia MSS 8400, cada juego de eje es medido<br />
electrónicamente e indicado en mm/m en la escala indicadora.<br />
Así, Ud. obtiene una información rápida sobre la marcha recta<br />
(convergencia total, eje delantero/trasero) del vehículo y con<br />
ello una buena base para decidir sobre la necesidad de una<br />
completa alineación de ejes.<br />
Designación Número de pedido<br />
MSS 8400 Medición rápida<br />
de la convergencia 1 691 841 001<br />
MSS 8400 Bastidor para montaje<br />
(recomendable) 1 691 842 001<br />
Datos técnicos<br />
Travesaño flexible a prueba de agua<br />
con transductor de fuerzas DMS<br />
Carga máxima de prueba por eje 16 t<br />
Carga máxima de prueba por rueda 8 t<br />
Rango de medición convergencia/<br />
divergencia 12 mm/m<br />
ó 12 m/km<br />
Dimensiones de la cubierta de chapa 995 x 880 mm<br />
Altura 36 mm
Lineas de Inspección Vehícular Equipos de Servicio AC Elevadores / Rampa Red de comunicación<br />
Ampliación del banco de pruebas<br />
con detector de holguras GST 8508<br />
Fácil: La medición del juego interno de cojinetes del chasis<br />
El detector de holgura GST 8508 forma parte del equipamiento<br />
estándar de un servicio de frenos. Con él, Ud. puede<br />
diagnosticar y localizar daños y signos de desgaste en pivotes<br />
el muñón del eje, manguitos, articulaciones, pernos de resorte,<br />
cabezas de la barra de acoplamiento, elementos de dirección,<br />
etc. Los movimientos de ambas placas de prueba en ocho<br />
direcciones diferentes son generados por un grupo hidráulico<br />
que Ud. puede controlar por medio de un mando a distancia<br />
por cable o dejar funcionar en forma automática. A partir de<br />
2011 se dispondrá de un telemando por radio.<br />
Designación Número de pedido<br />
GST 8508 Detector holguras 400 V 1 691 850 000<br />
GST 8508 Detector de holguras 230 V 1 691 850 001<br />
caja empotrable para GST 8508 1 691 851 101<br />
Datos técnicos<br />
Carga máxima de prueba por eje 16 t<br />
Carga máxima de paso 16 t<br />
Velocidad de comprobación 75 mm/s<br />
Dimensiones placa de pruebas (L x A) 780 x 760 mm<br />
Altura del mecanismo 158 mm<br />
Desplazamiento máximo de la placa<br />
de pruebas 100 mm<br />
Fuerza de desplazamiento por cilindro aprox. 30.000 N<br />
Potencia del motor 2,2 kW<br />
Fusibles 3 x 10 A (400 V)<br />
3 x 16 A (230 V)<br />
Presión de trabajo 180 bar<br />
Detector de Holguras GST 8508<br />
Caja empotrable para GST 8508<br />
Frenometro<br />
11
12<br />
Alineadora Frenometro Balanceadoras Desmontadoras de llantas<br />
Ampliación del banco de pruebas con<br />
sistema de visualización para PC STL 9000<br />
Sistema de visualización para PC STL 9000 Impresiones del STL 9000<br />
Confortable técnica de PC con todo lo que ello implica<br />
Con el sistema de visualización para PC, que también puede<br />
aplicarse a ordenadores existentes, Ud. obtiene todas las<br />
ventajas del procesamiento moderno de datos. Pero no sólo<br />
durante el proceso de comprobación mediante los valores de<br />
referencia de la base de datos, sino también desde el punto<br />
de vista de una economía global. Pues gracias al sistema de<br />
visualización para PC el banco de pruebas puede conectarse<br />
en red con su sistema existente.<br />
Designación Número de pedido<br />
Consola de mando BNet con puerta cerrable<br />
con llave, inclusive sistema para PC<br />
(WINDOWS XP, monitor TFT 19“,<br />
impresora, conexión para red) 1 691 701 005<br />
STL 9000 Software para PC, para<br />
visualización, base de datos e intefaze 1 692 801 017<br />
Tablet PC industrial con pantalla táctil<br />
(WINWOWS XP), WLAN e interfaces<br />
bluetooth para control<br />
- del banco de pruebas para turismos 1 692 102 101<br />
- del banco de pruebas para camiones 1 692 102 111<br />
Ventajas a primera vista<br />
• Base de datos para vehículos de clientes y<br />
resultados de pruebas<br />
• Posibilidad de prueba de comparación rápida con<br />
resultados de pruebas anteriores<br />
• Representación adicional de valores de medición<br />
para completar el proceso integral de comprobación<br />
• Control y configuración netamente estática de la<br />
función ALB antes del banco de pruebas<br />
(programa de presión neumática)<br />
• Recupera todos los datos de medición almacenados<br />
y corrige valores de eje individuales, sin<br />
necesidad de probar nuevamente el vehículo<br />
• Conexión a la red existente para incorporación de<br />
datos de clientes y vehículos<br />
• Tablet PC durante una medición en una línea de<br />
pruebas para turismos<br />
Tablet PC durante una medición en una línea de pruebas para turismos
Lineas de Inspección Vehícular Equipos de Servicio AC Elevadores / Rampa Red de comunicación<br />
Frenometro<br />
Trabajo efectivo con todos los equipos de<br />
comprobación mediante tecnología BNet<br />
Compatibilidad en el taller:<br />
Conexión de red con tecnología BNet<br />
El software BNet Beissbarth es un verdadero multitalento y<br />
fue desarrollado especialmente desde el punto de vista de la<br />
compatibilidad y la aptitud para trabajar en red. El software<br />
BNet ofrece los siguientes módulos:<br />
• Sistema de visualización para PC<br />
• Gestor de pedidos BNet (datos de clientes y vehículos)<br />
• Gestor de impresión BNet (certificado de comprobación/<br />
documentación de trabajos)<br />
• Gestor de archivos BNet (historia)<br />
• Base de datos BNet<br />
• Interfaz para red A<strong>SA</strong><br />
Designación Número de pedido<br />
Software BNet para incorporación a la red<br />
de una línea de pruebas (mochila USB #3) 1 691 708 006<br />
Nuevo BNet-Ordermanager<br />
Previsto ya para la conexión en red:<br />
El Luxómetro MLD 9<br />
Con el luxómetro electro-óptico MLD 9 Ud. está en condiciones<br />
de comprobar todos los sistemas de faros (DE, xenón<br />
y parabólicos): Faros principales, faros de carretera suplementarios<br />
y faros de niebla adicionales. El MLD 9 trabaja con dos<br />
métodos de medición:<br />
1. Óptico. En este caso, el límite claro-oscuro visualizado en la<br />
pantalla de pruebas debe corresponder a las líneas nominales<br />
especificadas por las reglamentaciones oficiales.<br />
2. Digital. En este tipo de medición, las flechas del indicador<br />
muestran en la pantalla el correcto ajuste del haz luminoso.<br />
El luxómetro mide además la intensidad luminosa.<br />
Designación Número de pedido<br />
Regulador de faros MLD 9 1 692 104 002<br />
Datos técnicos<br />
Puntero láser para posicionamiento exacto del equipo en el<br />
centro de la lente<br />
NIvelación automática para el ajuste preciso de la inclinación<br />
Nivel de burbuja incorporado<br />
Lente en cristal óptico, diámetro 200 mm, para un perfecto<br />
enfoque de la proyección de los faros sin deformaciones.<br />
8 fotodiodos para medición precisa<br />
Con el luxómetro digital pueden comprobarse los valores de<br />
lux y detectar las lámparas halógenas desgastadas para reemplazarlas<br />
por lámparas incandescentes de mayor luminosidad.<br />
Monitor espejo de precisión (pantalla de pruebas)<br />
13
14<br />
Alineadora Frenometro Balanceadoras Desmontadoras de llantas<br />
Controles adicionales eficientes:<br />
Medición de nivel acústico y<br />
prueba de suspensión de turismos<br />
Medición del nivel acústico con SPM 1100:<br />
Esta medición se torna cada vez más importante<br />
El fonómetro digital SPM 1100 cumple con todas las disposiciones<br />
sobre seguridad y ofrece la opción entre selección de<br />
rango manual y automático. La supresión de ruidos internos de<br />
fondo garantiza mediciones precisas aún con ruidos ambientales.<br />
El equipo, en maletín de fácil manejo, posibilita tiempos de<br />
respuesta conmutables (rápido/lento), la evaluación de los datos<br />
característicos A y C, así como la función de retención del valor<br />
máximo. Salidas analógicas CA/CC y una interfaz USB para<br />
conexión a un ordenador vienen incorporadas de serie.<br />
Designación Número de pedido<br />
Fonómetro SPM 1100 1 692 102 001<br />
Datos técnicos<br />
Rango de medición de frecuencia 31 5 Hz … 8 kHz<br />
Precisión ± 1,4 dB<br />
Evaluación A y C en 6 zonas<br />
del rango de medición 30 ... 130 dB<br />
Selección automática de la zona 30 ... 130 dB<br />
Evaluación temporal rápido (125 ms)<br />
optativa<br />
Pantalla de cristal líquido de 4 dígitos<br />
lento (1 s)<br />
Micrófono de condensador electret 13 mm Ø<br />
Vida útil de las pilas aprox. 30 horas<br />
de trabajo<br />
Dimensiones (AxAxP) mm 80 x 280 x 50<br />
Peso 350 g<br />
Banco de suspensiones para turismos <strong>SA</strong> 640<br />
El Beissbarth <strong>SA</strong> 640 trabaja en base al probado principio de medición<br />
EU<strong>SA</strong>MA. Así, al subir el vehículo a las placas vibratorias rápidamente<br />
se determinan todos los datos relevantes en forma automática: la<br />
potencia residual de los amortiguadores, el estado del chasis a través<br />
de la adherencia al suelo en % y la diferencia entre las ruedas de un<br />
mismo eje, es decir: Frecuencia de resonancia en Hz por rueda.<br />
Designación Número de pedido<br />
<strong>SA</strong> 640-PC Banco de suspensiones (EU<strong>SA</strong>MA)<br />
con consola de mando BNet, grupo de piso<br />
con sistema electrónico y kit de montaje 1 691 620 009<br />
Datos técnicos<br />
Principio de medición EU<strong>SA</strong>MA<br />
Potencia del motor 2 x 2,5 kW<br />
Carga de prueba 2,0 t<br />
Carga de paso 4,0 t<br />
Dimensiones (AxLxP) mm 2.360 x 440 x 280<br />
Nuevo en la gama de productos:<br />
Banco de suspensiones Theta <strong>SA</strong>T 690<br />
Este banco de suspensiones trabaja según el método de<br />
resonancia y analiza las energías existentes en el sistema de<br />
vibraciones (ruedas, ejes y carrocería) durante la frecuencia de<br />
resonancia. Mediante otra evaluación física puede determinarse<br />
la medida de atenuación adimensional de Lehrsch, también<br />
conocida como grado de atenuación „D“.<br />
Designación Número de pedido<br />
Banco de suspensiones Theta <strong>SA</strong>T 690 1 692 106 690
Lineas de Inspección Vehícular Equipos de Servicio AC Elevadores / Rampa Red de comunicación<br />
Aumento de la rentabilidad del servicio<br />
con analizadores de gases<br />
Analizador de gases BEA para motores de gasolina y diesel<br />
Comprobar y minimizar la emisión de contaminantes con<br />
técnica de medición modular para ello, el taller necesita contar<br />
con una técnica precisa y al mismo tiempo prometedora con<br />
una clara guía del operador y un manejo sencillo. Todos los<br />
equipos BEA son aptos para la medición de gases de escape<br />
en vehículos utilitarios, turismos y motocicletas que funcionen<br />
con combustibles convencionales y/o alternativos. El paquete<br />
básico incluye la técnica de medición y el sistema sensor para<br />
registra número de revoluciones y temperatura. Funciones de<br />
medición opcionales: tensión de sonda lambda, comienzo de<br />
la alimentación y punto de ignición.<br />
BEA 460 Combi<br />
Estación completa de control de gases de escape con medidor<br />
de emisiones de motor de gasolina/diesel y software E<strong>SA</strong><br />
para PC, que permite la visualización de las mediciones y la<br />
parametrización de los ciclos de medición o valores límite. Los<br />
módulos de medición se adecuados para la integración en la<br />
consola de mando BNet regulada por ordenador con pantalla<br />
TFT de 19“. Opción: Control mediante mando a distancia.<br />
Designación Número de pedido<br />
BEA 460 Combi, analizador de gases<br />
de escape con software para PC y<br />
conexión BNet 0 684 105 470<br />
BEA 460, carro de trabajo sobre ruedas<br />
con equipamiento de PC, especialmente<br />
desarrollado para el analizador de gases 1 691 701 014<br />
Frenometro<br />
BEA 350 Combi<br />
Estación completa de control de gases de escape que reúne, a<br />
precio óptimo, medidor de emisiones de motor de gasolina/diesel,<br />
unidad de mando con pantalla TTF e impresora. Interfaz RS232<br />
para conexión de red BNet con las líneas de prueba Beissbarth de<br />
la serie SL y la línea de pruebas para camiones STL 9000.<br />
Manejo sencillo mediante pocos botones de mando en el aparato.<br />
Opcionalmente, el BEA 350 Combi puede controlarse también<br />
mediante el teclado del PC o el mando a distancia de infrarrojos.<br />
Designación Número de pedido<br />
BEA 350 Combi, analizador de gases de<br />
escape para motores de gasolina/diesel<br />
con pantalla TFT, conexión BNet y carro<br />
de trabajo sobre ruedas 0 684 105 380<br />
BEA 250, medidor de emisiones<br />
para motores de gasolina con unidad<br />
de mando, pantalla TFT e impresora 0 684 105 280<br />
BEA 150, medidor de emisiones<br />
para motores diesel con unidad<br />
de mando, pantalla TFT e impresora 0 684 105 180<br />
15
El servicio Beissbarth –<br />
en Alemania y a nivel mundial<br />
Beissbarth de Munich le garantiza un servicio postventa<br />
seguro. Con soporte telefónico, servicio fiable, contratos<br />
de mantenimiento individuales y un suministro<br />
rápido de piezas de recambio. Instrucción inicial sobre<br />
el producto, montaje de equipos y servicio postventa<br />
en Alemania están a cargo del servicio de atención al<br />
cliente de la propia fábrica de Beissbarth y de establecimientos<br />
asociados. Esto garantiza una amplia y veloz<br />
disponibilidad in situ. En el extranjero y en ultramar<br />
existen más de 90 distribuidores asociados para brindarle<br />
asistencia plena. Así, Beissbarth está siempre para<br />
servirle, también después de la compra.<br />
Nos reservamos el derecho a modificaciones técnicas y de equipamiento.<br />
Las ilustraciones pueden contener accesorios especiales.<br />
Su representante local:<br />
Beissbarth GmbH<br />
A Bosch Group Company<br />
Hanauer Straße 101<br />
80993 München<br />
Tel. +49-89-149 01-0<br />
Fax +49-89-149 01-240<br />
www.beissbarth.com<br />
sales@beissbarth.com<br />
B/Drucknorm 139/08.2010 - 1 693 601 013 SP
