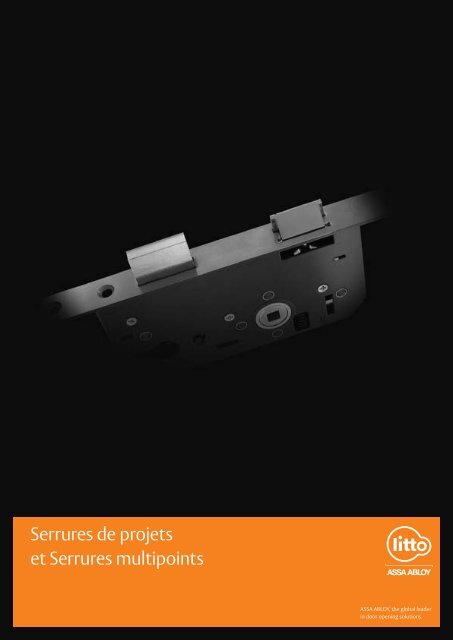

<strong>Serrures</strong> <strong>de</strong> <strong>proj<strong>et</strong>s</strong><br />
<strong>et</strong> <strong>Serrures</strong> <strong>multipoints</strong>
2<br />
Références<br />
Ecole Européene<br />
à Laken<br />
Architecte: Association<br />
momentannée ‘ 4à4’<br />
Archi 2000, Conix<br />
Architects, DMV<br />
Architecten, Atelier<br />
d’Architecture du Sart<br />
Tilman <strong>et</strong> bureau d’étu<strong>de</strong><br />
Marcq & Roba<br />
© Yvan Glavie<br />
Zentih Building<br />
Architecte: SCAU Michel<br />
Macary, Luc Delamain &<br />
CERAU
3<br />
<strong>Serrures</strong> <strong>de</strong> <strong>proj<strong>et</strong>s</strong> <strong>et</strong> <strong>Serrures</strong> <strong>multipoints</strong><br />
Présentation<br />
Offre segmentée<br />
<strong>de</strong> Litto<br />
Grâce à la collaboration <strong>de</strong>s différentes entreprises<br />
du groupe <strong>ASSA</strong> <strong>ABLOY</strong>, la gamme <strong>de</strong>s serrures <strong>et</strong><br />
serrures <strong>multipoints</strong> présentées par Litto dans ce<br />
catalogue répond à la plupart <strong>de</strong> vos souhaits.<br />
Vous allez découvrir au cours <strong>de</strong>s pages suivantes<br />
les serrures <strong>de</strong> <strong>proj<strong>et</strong>s</strong> <strong>et</strong> serrures <strong>multipoints</strong> <strong>de</strong> la<br />
gamme Litto, utilisées dans le mon<strong>de</strong> du proj<strong>et</strong>.<br />
Le savoir faire d’<strong>ASSA</strong> <strong>ABLOY</strong> en matière <strong>de</strong> normes<br />
<strong>et</strong> <strong>de</strong> certifications n’a plus besoin d’être souligné<br />
<strong>et</strong> c<strong>et</strong>te nouvelle gamme, suivant la norme<br />
EN12209, vient élargir notre ensemble <strong>de</strong> serrures<br />
<strong>et</strong> serrures <strong>multipoints</strong>.<br />
<strong>Serrures</strong> <strong>de</strong> <strong>proj<strong>et</strong>s</strong><br />
Série E6<br />
Série E1<br />
Série D5<br />
Série D6<br />
têtière : acier laqué en couleur inox<br />
têtière : acier inoxydable brossé<br />
têtière : acier inoxydable brossé<br />
boîtier <strong>de</strong> serrure avec noix renforcée<br />
têtière : acier inoxydable brossé<br />
boîtier <strong>de</strong> serrure avec noix renforcée<br />
pêne lançant anti-friction<br />
<strong>Serrures</strong> <strong>multipoints</strong><br />
T1081<br />
Serrure <strong>multipoints</strong><br />
avec pênes rectangulaires<br />
T1581<br />
Serrure <strong>multipoints</strong> à croch<strong>et</strong>s<br />
T1781<br />
Serrure <strong>multipoints</strong><br />
avec 2 doubles pênes ronds<br />
T178121455KAB Serrure <strong>multipoints</strong><br />
avec 2 doubles pênes ronds –<br />
têtière courte
4<br />
<strong>Serrures</strong> <strong>de</strong> <strong>proj<strong>et</strong>s</strong> <strong>et</strong> <strong>Serrures</strong> <strong>multipoints</strong><br />
Vue d’ensemble<br />
Informations générales<br />
Normes<br />
p. 7<br />
Tableau<br />
comparatif<br />
p. 8<br />
Tableau Général<br />
<strong>de</strong>s gâches<br />
p. 10<br />
Caractéristiques<br />
générales<br />
p.12<br />
1<br />
4<br />
2<br />
3<br />
5<br />
B<br />
6 7<br />
A<br />
<strong>Serrures</strong> <strong>proj<strong>et</strong>s</strong><br />
Série E6<br />
A13E6<br />
Serrure à clé<br />
à gorges<br />
p. 14<br />
A15E6<br />
Serrure <strong>de</strong><br />
toil<strong>et</strong>te<br />
p. 15<br />
A26E6<br />
Serrure à<br />
cylindre<br />
p. 16<br />
A30E6<br />
Serrure lançant<br />
p. 17<br />
A46E6<br />
Serrure dormant<br />
à cylindre<br />
A56E6<br />
Serrure à rouleau<br />
à cylindre<br />
p. 18<br />
p. 19<br />
<strong>Serrures</strong> <strong>proj<strong>et</strong>s</strong><br />
Série E1<br />
A13E1<br />
Serrure à clé<br />
à gorges<br />
p. 20<br />
A15E1<br />
Serrure <strong>de</strong><br />
toil<strong>et</strong>te<br />
p. 21<br />
A26E1<br />
Serrure à<br />
cylindre<br />
p. 22<br />
A30E1<br />
Serrure lançant<br />
p. 23<br />
A46E1<br />
Serrure dormant<br />
à cylindre<br />
p. 24<br />
A56E1<br />
Serrure à rouleau<br />
à cylindre<br />
p. 25
5<br />
<strong>Serrures</strong> <strong>de</strong> <strong>proj<strong>et</strong>s</strong> <strong>et</strong> <strong>Serrures</strong> <strong>multipoints</strong><br />
Vue d’ensemble<br />
<strong>Serrures</strong> <strong>proj<strong>et</strong>s</strong><br />
Série D5<br />
A15D5<br />
Serrure <strong>de</strong><br />
toil<strong>et</strong>te<br />
p. 27<br />
A26D5<br />
Serrure à<br />
cylindre<br />
p. 28<br />
A30D5<br />
Serrure lançant<br />
p. 29<br />
A36D5<br />
Serrure lançant à<br />
cylindre<br />
p. 30<br />
A46D5<br />
Serrure dormant<br />
à cylindre<br />
p. 31<br />
A56D5<br />
Serrure à rouleau<br />
à cylindre<br />
p. 32<br />
A76D5<br />
Serrure à croch<strong>et</strong><br />
à cylindre<br />
p. 33<br />
A85D5<br />
Serrure senoir<br />
toil<strong>et</strong>te<br />
p. 34<br />
A86D5<br />
Serrure senior<br />
à cylindre<br />
p. 35<br />
<strong>Serrures</strong> <strong>proj<strong>et</strong>s</strong><br />
Série D6<br />
A15D6<br />
Serrure <strong>de</strong><br />
toil<strong>et</strong>te<br />
p. 37<br />
A26D6<br />
Serrure à<br />
cylindre<br />
p. 38<br />
A30D6<br />
Serrure lançant<br />
p. 39<br />
A36D6<br />
Serrure lançant<br />
à cylindre<br />
p. 40
6<br />
<strong>Serrures</strong> <strong>de</strong> <strong>proj<strong>et</strong>s</strong> <strong>et</strong> <strong>Serrures</strong> <strong>multipoints</strong><br />
Vue d’ensemble<br />
<strong>Serrures</strong> Multipoints<br />
Série 81<br />
Serrure<br />
<strong>multipoints</strong><br />
avec pênes<br />
rectangulaires<br />
T1081<br />
p. 42<br />
Serrure<br />
<strong>multipoints</strong><br />
à croch<strong>et</strong>s<br />
T1581<br />
p. 44<br />
Serrure<br />
<strong>multipoints</strong><br />
avec 2 doubles<br />
pênes ronds<br />
T1781<br />
p. 46<br />
Serrure<br />
<strong>multipoints</strong><br />
avec 2 doubles<br />
pênes ronds –<br />
têtière courte<br />
T178121455KAB<br />
p. 48<br />
Des gâches<br />
PC080..39<br />
PC080..48<br />
PC081..39<br />
p. 50<br />
PC081..48<br />
PC082..39<br />
PC082..48<br />
p. 51<br />
PC083..39<br />
PC083..48<br />
PC084..24<br />
p. 52<br />
PC085..39<br />
PC085..48<br />
p. 53<br />
PT103-32<br />
PT103-37<br />
PT103-47<br />
p. 54<br />
PT106<br />
PT156<br />
PT176<br />
p. 55<br />
PT203<br />
PT206<br />
p. 56
7<br />
<strong>Serrures</strong> <strong>de</strong> <strong>proj<strong>et</strong>s</strong> <strong>et</strong> <strong>Serrures</strong> <strong>multipoints</strong><br />
Normes<br />
EN12209<br />
<strong>Serrures</strong> mécaniques<br />
<strong>et</strong> gâches<br />
La présente norme Européenne spécifie les exigences<br />
<strong>et</strong> les métho<strong>de</strong>s d’essai relatives à l’endurance, la résistance,<br />
la sécurité, <strong>et</strong> le fonctionnement <strong>de</strong>s serrures<br />
manœuvrées mécaniquement <strong>et</strong> leurs gâches lors<br />
<strong>de</strong> leur utilisation sur <strong>de</strong>s portes. Il est important <strong>de</strong><br />
choisir le gra<strong>de</strong> correspondant à l’utilisation.<br />
Pour les besoins <strong>de</strong> la norme Européenne, les serrures<br />
manœuvrées mécaniquement doivent être classées<br />
selon le système <strong>de</strong> classification à 11 caractères.<br />
Classification EN 12209<br />
classe<br />
d’utilisation<br />
Endurance <strong>et</strong><br />
charge sur le pêne<br />
<strong>de</strong>mi-tour<br />
masse <strong>de</strong> la porte <strong>et</strong><br />
force <strong>de</strong> ferm<strong>et</strong>ure<br />
résistance<br />
au feu<br />
sécurité <strong>de</strong>s<br />
personnes<br />
résistance à la<br />
corrosion ; exigence<br />
<strong>de</strong> température<br />
sécurité <strong>de</strong>s biens;<br />
résistance<br />
au perçage<br />
domaine d’application<br />
<strong>de</strong> la porte<br />
Type <strong>de</strong> manoeuvre<br />
<strong>de</strong> clé; verrouillage<br />
Type <strong>de</strong> manoeuvre<br />
<strong>de</strong> la tige carrée<br />
I<strong>de</strong>ntification<br />
<strong>de</strong> la clé<br />
1 2 3 4 5 6 7 8 9 10 11<br />
A<br />
50 000 cycles,<br />
aucune charge<br />
1<br />
Jusqu’à 100 kg,<br />
50N maximum<br />
0<br />
Aucune<br />
exigence<br />
1<br />
Minimale;<br />
aucune<br />
résistance<br />
A<br />
À mortaiser;<br />
sans limitation<br />
d’application<br />
0<br />
Non applicable<br />
Aucune<br />
exigence<br />
0<br />
1<br />
2<br />
B<br />
C<br />
F<br />
G<br />
H<br />
L<br />
M<br />
R<br />
S<br />
W<br />
X<br />
100 000 cycles,<br />
aucune charge<br />
200 000 cycles,<br />
aucune charge<br />
50 000 cycles,<br />
10N <strong>de</strong> charge<br />
100 000 cycles,<br />
10N <strong>de</strong> charge<br />
200 000 cycles,<br />
10N <strong>de</strong> charge<br />
100 000 cycles,<br />
25N <strong>de</strong> charge<br />
200 000 cycles,<br />
25N <strong>de</strong> charge<br />
100 000 cycles,<br />
50N <strong>de</strong> charge<br />
200 000 cycles,<br />
50N <strong>de</strong> charge<br />
100 000 cycles,<br />
120N <strong>de</strong> charge<br />
200 000 cycles,<br />
120N <strong>de</strong> charge<br />
Faible risque <strong>de</strong> mauvaise utilisation,<br />
utilisateurs très respectueux => PRIVE<br />
Quelques risques <strong>de</strong> mauvaise utilisation,<br />
utilisateurs qui font attention => BUREAUX<br />
2<br />
3<br />
4<br />
5<br />
6<br />
7<br />
8<br />
9<br />
Jusqu’à 200kg,<br />
50N maximum<br />
Au-<strong>de</strong>là <strong>de</strong> 200kg<br />
ou spécifiée, 50N<br />
maximum<br />
Jusqu’à 100 kg,<br />
25N maximum<br />
Jusqu’à 200 kg,<br />
25N maximum<br />
Au-<strong>de</strong>là <strong>de</strong> 200<br />
kg ou spécifiée,<br />
25N maximum<br />
Jusqu’à 100 kg,<br />
15N maximum<br />
Jusqu’à 200 kg,<br />
15N maximum<br />
Au-<strong>de</strong>là <strong>de</strong> 200<br />
kg ou spécifiée,<br />
15N maximum<br />
0<br />
1<br />
0<br />
Aucune exigence<br />
Non <strong>de</strong>stinée à être utilisée sur les<br />
blocs-portes coupe-feu <strong>et</strong>/ou<br />
pare-fumées<br />
Apte à une utilisation sur les blocs-portes<br />
coupe-feu <strong>et</strong>/ou pare-fumées à condition<br />
d’avoir subi une évaluation satisfaisante<br />
<strong>de</strong> la contribution <strong>de</strong> la serrure à la<br />
résistance au feu<br />
A<br />
B<br />
C<br />
D<br />
E<br />
F<br />
G<br />
Faible résistance;<br />
aucune exigence<br />
Résistance<br />
modérée; aucune<br />
exigence<br />
Résistance<br />
élevée; aucune<br />
exigence<br />
Résistance très<br />
élevée; aucune<br />
exigence<br />
Résistance<br />
modérée; entre<br />
-20°C <strong>et</strong> +80°C<br />
Résistance élevée;<br />
entre -20°C<br />
<strong>et</strong> +80°C<br />
Résistance très<br />
élevée; entre<br />
-20°C <strong>et</strong> +80°C<br />
2<br />
3<br />
4<br />
5<br />
6<br />
7<br />
Faible;<br />
aucune<br />
résistance<br />
Moyenne;<br />
aucune<br />
résistance<br />
Élevée;<br />
aucune<br />
résistance<br />
Élevée;<br />
avec résistance<br />
Très élevée;<br />
aucune<br />
résistance<br />
Très élevée;<br />
avec résistance<br />
B<br />
C<br />
D<br />
E<br />
F<br />
G<br />
H<br />
J<br />
K<br />
L<br />
M<br />
N<br />
À mortaiser;<br />
porte battante<br />
À mortaiser;<br />
porte coulissante<br />
En applique;<br />
sans limitation<br />
d’application<br />
En applique;<br />
porte battante<br />
En applique;<br />
porte coulissante<br />
À encastrer;<br />
sans limitation<br />
d’application<br />
À mortaiser;<br />
porte battante;<br />
Appui<br />
En applique;<br />
porte battante;<br />
ouverture vers<br />
l’intérieur<br />
À mortaiser;<br />
porte battante;<br />
verrouillage <strong>de</strong><br />
l’intérieur<br />
À mortaiser;<br />
porte coulissante;<br />
verrouillage <strong>de</strong><br />
l’intérieur<br />
En applique;<br />
porte battante;<br />
verrouillage <strong>de</strong><br />
l’intérieur<br />
En applique;<br />
porte coulissante;<br />
verrouillage <strong>de</strong><br />
l’intérieur<br />
A<br />
B<br />
C<br />
D<br />
E<br />
F<br />
G<br />
H<br />
Serrure à<br />
cylindre;<br />
manuel<br />
Serrure à<br />
cylindre;<br />
automatique<br />
Serrure à<br />
cylindre;<br />
Manuel avec<br />
intermédiaire<br />
Serrure à<br />
béquille;<br />
manuel<br />
Serrure à<br />
béquille;<br />
automatique<br />
Serrure à<br />
béquille;<br />
Manuel avec<br />
intermédiaire<br />
Serrure sans clé;<br />
manuel<br />
Serrure à<br />
pêne dormant<br />
sans clé;<br />
automatique<br />
0<br />
Pêne dormant<br />
à au moins trois<br />
éléments <strong>de</strong><br />
r<strong>et</strong>enue<br />
Pêne dormant<br />
à au moins cinq<br />
éléments <strong>de</strong><br />
r<strong>et</strong>enue<br />
Pêne dormant<br />
à au moins<br />
trois éléments<br />
<strong>de</strong> r<strong>et</strong>enue <strong>et</strong><br />
nombre étendu<br />
<strong>de</strong> variations<br />
effectives<br />
Pêne dormant<br />
à au moins six<br />
éléments <strong>de</strong><br />
r<strong>et</strong>enue<br />
Pêne dormant<br />
à au moins<br />
six éléments<br />
<strong>de</strong> r<strong>et</strong>enue <strong>et</strong><br />
nombre étendu<br />
<strong>de</strong> variations<br />
effectives<br />
Pêne dormant<br />
à au moins sept<br />
éléments <strong>de</strong><br />
r<strong>et</strong>enue<br />
Pêne dormant<br />
à au moins<br />
sept éléments<br />
<strong>de</strong> r<strong>et</strong>enue <strong>et</strong><br />
nombre étendu<br />
<strong>de</strong> variations<br />
effectives<br />
Pêne dormant<br />
à au moins<br />
huit éléments<br />
<strong>de</strong> r<strong>et</strong>enue <strong>et</strong><br />
nombre étendu<br />
<strong>de</strong> variations<br />
effectives<br />
Serrure sans fouillot<br />
A<br />
B<br />
C<br />
D<br />
E<br />
F<br />
G<br />
H<br />
3<br />
Fréquence élevée d’utilisation par le public,<br />
utilisateurs non respectueux => BÂTIMENT PUBLIC<br />
P<br />
À mortaiser;<br />
porte battante; appui;<br />
verrouillage <strong>de</strong><br />
l’intérieur<br />
1<br />
Par bouton ou béquille à ressort<br />
R<br />
En applique; porte battante;<br />
ouverture vers<br />
l’intérieur, verrouillage<br />
<strong>de</strong> l’intérieur<br />
2<br />
Par béquille sans ressort <strong>de</strong> rappel<br />
3<br />
Par béquille sans ressort <strong>de</strong> rappel<br />
pour utilisation sévère<br />
4<br />
Par béquille sans ressort <strong>de</strong> rappel<br />
pour utilisation sévère spécifiée par<br />
le fabricant<br />
BENOR/ATG RF 30’ / 60’<br />
La résistance au feu <strong>de</strong>s portes est déterminée à<br />
partir <strong>de</strong> résultats d’essais effectués conformément<br />
à la norme « Résistance au feu <strong>de</strong>s éléments<br />
<strong>de</strong> construction ». L’attribution <strong>de</strong> la marque <strong>de</strong><br />
conformité BENOR est basée sur l’ensemble <strong>de</strong>s<br />
rapports d’essais avec les éventuelles interpolations<br />
<strong>et</strong> extrapolations <strong>et</strong> pas uniquement sur base <strong>de</strong><br />
chaque rapport.
8<br />
<strong>Serrures</strong> <strong>de</strong> <strong>proj<strong>et</strong>s</strong> <strong>et</strong> <strong>Serrures</strong> <strong>multipoints</strong><br />
Tableau comparatif<br />
SERRURES DE PROJETS<br />
SÉRIE<br />
A..E6<br />
A..E1<br />
A..D5<br />
A..D6<br />
APPLICATION<br />
13 Serrure à clé à gorges<br />
ENTRAXE mm<br />
RÉVERSIBLE<br />
1 OU 2 TOUR(S)<br />
•<br />
NOIX<br />
TROUS DE P<strong>ASSA</strong>GE<br />
DOUILLES<br />
ENTRÉE<br />
50<br />
55<br />
60<br />
TÊTIÈRE<br />
H x L x P<br />
SYM<br />
• • • 235 X 24 X 3 • • <br />
COFFRE DE<br />
SERRURE<br />
H x L x P (mm)<br />
A = entrée<br />
15 Serrure <strong>de</strong> toil<strong>et</strong>te • • • • 235 X 24 X 3 • • <br />
s<br />
26 Serrure à cylindre •• • • • 235 X 24 X 3 • • <br />
165 x (28 + A) x 14<br />
<br />
30 Serrure lançant<br />
72<br />
WC78 <br />
-<br />
• 235 X 24 X 3 • <br />
Serrure dormant<br />
46<br />
à cylindre<br />
••<br />
• 235 X 24 X 3 • -<br />
-<br />
Serrure à rouleau<br />
56<br />
à cylindre •• • 235 X 24 X 3 • <br />
13 Serrure à clé à gorges<br />
•<br />
• • 235 X 24 X 3 • <br />
15 Serrure <strong>de</strong> toil<strong>et</strong>te • • • 235 X 24 X 3 • <br />
s<br />
26 Serrure à cylindre •• • • 235 X 24 X 3 • <br />
<br />
30 Serrure lançant<br />
72<br />
WC78 <br />
- • • 235 X 24 X 3 • 165 x (28 + A) x 14<br />
Serrure dormant<br />
46<br />
à cylindre<br />
••<br />
• • 235 X 24 X 3 • -<br />
-<br />
Serrure à rouleau<br />
56<br />
à cylindre •• • • 235 X 24 X 3 • <br />
15 Serrure <strong>de</strong> toil<strong>et</strong>te<br />
•<br />
• • 235 X 24 X 3 • <br />
26 Serrure à cylindre •• • • 235 X 24 X 3 • <br />
30 Serrure lançant<br />
v<br />
• • 235 X 24 X 3 • <br />
<br />
36 Serrure lançant<br />
à cylindre<br />
46 Serrure dormant<br />
à cylindre<br />
72<br />
WC78<br />
<br />
••<br />
<br />
<br />
• • 235 X 24 X 3 • <br />
• • 235 X 24 X 3 • -<br />
165 x (28 + A) x 14<br />
-<br />
Serrure à rouleau<br />
56<br />
à cylindre •• • • 235 X 24 X 3 • <br />
76 Serrure à croch<strong>et</strong><br />
à cylindre<br />
• • 235 X 24 X 3 • -<br />
85 Serrure senior toil<strong>et</strong>te •• v<br />
• 235 X 24 X 3 • <br />
86 Serrure senoir<br />
à cylindre •• • 235 X 24 X 3 • <br />
15 Serrure <strong>de</strong> toil<strong>et</strong>te<br />
•<br />
• • 235 X 24 X 3 • <br />
26 Serrure à cylindre •• • • 235 X 24 X 3 • <br />
72<br />
WC78 -<br />
v <br />
165 x (28 + A) x 14<br />
30 Serrure lançant • • 235 X 24 X 3 • <br />
<br />
BENOR ATG (1)<br />
36 Serrure lançant<br />
à cylindre<br />
• • 235 X 24 X 3 • <br />
inox<br />
S = acier<br />
V = acier renforcé<br />
(1)<br />
Veuillez vous renseigner auprès <strong>de</strong> votre fabricant <strong>de</strong> portes<br />
pour ce qui, concerne les dimensions maximales autorisées<br />
<strong>de</strong> la caisse <strong>de</strong> serrure <strong>et</strong> <strong>de</strong> la tétière enregistrées dans leur<br />
attestation Benor.
9<br />
<strong>Serrures</strong> <strong>de</strong> <strong>proj<strong>et</strong>s</strong> <strong>et</strong> <strong>Serrures</strong> <strong>multipoints</strong><br />
Tableau comparatif<br />
SÉRIE<br />
APPLICATION<br />
ENTRAXE mm<br />
RÉVERSIBLE<br />
1 OU 2 tour (s)<br />
Noix<br />
TROUS DE P<strong>ASSA</strong>GE<br />
CRÉMAILLÈRE<br />
ENTRÉE<br />
55<br />
60<br />
65<br />
TÊTIÈRE<br />
H x L x P<br />
SYM<br />
COFFRE DE<br />
SERRURE<br />
H x L x P (mm)<br />
A = entrée<br />
BENOR ATG (1)<br />
SERRURES<br />
MULTIPOINTS<br />
T..81<br />
10<br />
15<br />
17<br />
Serrure<br />
<strong>multipoints</strong><br />
avec pênes<br />
rectangulaires<br />
Serrure<br />
<strong>multipoints</strong><br />
à croch<strong>et</strong>s<br />
Serrure<br />
<strong>multipoints</strong><br />
avec 2 doubles<br />
pênes ronds<br />
72 •• z -<br />
• • • 2150 X 16-18-20 X 3 • <br />
• • • 1700 X 18-20-24 X 3 • <br />
• • • 2150 X 16-18 X 3 • <br />
• • • 1700 18-24 • <br />
• • • 2150 X 16-18 X 3 • <br />
• • • 1700 X 18-24 X 3 • <br />
• • • 1300 X 24 X 3 • <br />
148 x (28 + A) x 15<br />
<br />
(2)<br />
<br />
inox Z = Zamac * SKG** = seulement entrée 55mm avec têtière 24mm<br />
(1)<br />
Veuillez vous renseigner auprès <strong>de</strong> votre fabricant <strong>de</strong> portes<br />
pour ce qui, concerne les dimensions maximales autorisées<br />
<strong>de</strong> la caisse <strong>de</strong> serrure <strong>et</strong> <strong>de</strong> la tétière enregistrées dans leur<br />
attestation Benor.
10<br />
Tableau général<br />
Des gâches<br />
A13E6<br />
A13E1<br />
A15E6<br />
A15E1<br />
A15D5<br />
A15D6<br />
A26E6<br />
A26E1<br />
A26D5<br />
A26D6<br />
A30E6<br />
A30E1<br />
A30D5<br />
A30D6<br />
A36D5<br />
A36D6<br />
A46E6<br />
A46E1<br />
A46D5<br />
A56E6<br />
A56E1<br />
A56D5<br />
A76D5<br />
A85D5<br />
A86D5<br />
T1081<br />
T1581<br />
T1781<br />
PC08011 48 X X X<br />
PC08021 48 X X X<br />
PC08027 39 X X X X X X X<br />
PC08027 48 X X X X X X X<br />
PC08121 48<br />
X<br />
PC08127 39 X X X X X<br />
PC08127 48 X X X X X<br />
PC08221 48<br />
X<br />
PC08227 39 X X<br />
PC08227 48 X X<br />
PC08321 48<br />
X<br />
PC08327 39 X X<br />
PC08327 48 X X<br />
PC08427 24<br />
X<br />
PC08527 39 X X<br />
PC08527 48 X X<br />
PT103-32 X X X<br />
PT103-37 X X X<br />
PT103-47 X X X<br />
PT106<br />
X<br />
PT156<br />
X<br />
PT176<br />
X<br />
PT203 X X X<br />
PT206 X X X
11<br />
Références<br />
Palais <strong>de</strong> justice<br />
<strong>de</strong> Gand<br />
Architectes Beel<br />
& Achtergael<br />
Technum I<br />
Palais <strong>de</strong> justice<br />
Anvers<br />
Architecte : Richard<br />
Rogers & Partners,<br />
VK Studio, OVE ARUP<br />
& Partners
12<br />
<strong>Serrures</strong> <strong>de</strong> <strong>proj<strong>et</strong>s</strong> <strong>et</strong> <strong>Serrures</strong> <strong>multipoints</strong><br />
Caractéristiques générales<br />
Comment choisir<br />
une serrure ?<br />
Avant <strong>de</strong> porter votre choix sur une serrure, il est<br />
important <strong>de</strong> savoir à quel type <strong>de</strong> porte c<strong>et</strong>te<br />
serrure convient. Vous avez ainsi tout un éventail<br />
<strong>de</strong> choix possibles pour les portes intérieures. Vous<br />
pouvez opter pour une serrure <strong>de</strong> porte intérieure<br />
simple ou une serrure à gorges.<br />
Pour les bureaux, vous pouvez choisir une serrure<br />
à cylindre dans la mesure où vous ne souhaitez pas<br />
en perm<strong>et</strong>tre l’accès aux tiers. Il existe également<br />
<strong>de</strong>s serrures spéciales pour les salles <strong>de</strong> bains <strong>et</strong> les<br />
toil<strong>et</strong>tes.<br />
Vous choisirez naturellement une serrure à cylindre<br />
pour une porte extérieure.<br />
Pour <strong>de</strong>s bâtiments publics ou <strong>de</strong>s immeubles<br />
<strong>de</strong> bureaux, vous pouvez sélectionner une serrure<br />
<strong>de</strong> proj<strong>et</strong> (E1, D5, D6). Les serrures Litto <strong>de</strong>s séries<br />
E6, E1, D5 <strong>et</strong> D6 peuvent être utilisées dans <strong>de</strong>s<br />
portes coupe-feu <strong>et</strong> ont une résistance au feu RF<br />
30’ ou 60’.<br />
Dimensions <strong>et</strong><br />
dénominations<br />
Pour choisir une serrure à mortaiser, vous <strong>de</strong>vez<br />
avant tout veiller à trois choses :<br />
• Les dimensions <strong>de</strong> la serrure<br />
• Sa <strong>de</strong>stination ou application<br />
• Le sens <strong>de</strong> la serrure en fonction <strong>de</strong> l’ouverture<br />
<strong>de</strong> la porte (gauche ou droite)<br />
1<br />
2<br />
3<br />
4<br />
5<br />
B<br />
6 7<br />
Les dimensions :<br />
Les dimensions les plus importantes sont l’entrée<br />
(A) <strong>et</strong> l’entraxe (B).<br />
Naturellement, les autres dimensions du coffre <strong>de</strong><br />
la serrure <strong>et</strong> celles <strong>de</strong> la têtière ont leur intérêt également.<br />
Un coffre peut être plus long, plus large ou<br />
plus épais qu’un autre. En faisant le bon choix, vous<br />
vous épargnerez tout un travail <strong>de</strong> fraisage. Une<br />
têtière peut être plus gran<strong>de</strong>, carrée ou arrondie.<br />
Les dénominations :<br />
1) Têtière<br />
2) Pêne lançant<br />
3) Pêne dormant<br />
4) Fouillot ou noix<br />
5) Coffre<br />
6) Trou <strong>de</strong> cylindre ou <strong>de</strong> clé<br />
7) Trous pour vis à douille<br />
A<br />
Noix renforcée<br />
Pêne anti-friction
13<br />
<strong>Serrures</strong> <strong>de</strong> <strong>proj<strong>et</strong>s</strong> <strong>et</strong> <strong>Serrures</strong> <strong>multipoints</strong><br />
Différents types <strong>de</strong> serrures<br />
À l’intérieur d’une même série, il existe différents<br />
types, indépendamment <strong>de</strong> l’application :<br />
SERRURE À CYLINDRE<br />
Une serrure à cylindre comporte un pêne lançant <strong>et</strong><br />
un pêne dormant, ce <strong>de</strong>rnier étant actionné par un<br />
cylindre qu’il soit <strong>de</strong> type européen, ovale ou autre.<br />
Applications<br />
Pour portes intérieures <strong>et</strong> extérieures<br />
SERRURE LANÇANT<br />
Une serrure lançant comporte uniquement un<br />
pêne lançant, la porte ne pouvant par conséquent<br />
pas être verrouillée.<br />
Applications<br />
Pour portes intérieures sans verrouillage<br />
SERRURE DORMANT<br />
Une serrure dormant comporte uniquement un<br />
pêne dormant. Ce <strong>de</strong>rnier peut être activé par un<br />
cylindre ou par une clé classique (clé à gorges).<br />
Applications<br />
Pour portes <strong>de</strong> placards ou <strong>de</strong> gaines<br />
SERRURE DE WC OU DE SALLE DE BAIN<br />
Une serrure <strong>de</strong> WC ou <strong>de</strong> salle <strong>de</strong> bain comporte un<br />
pêne lançant <strong>et</strong> un pêne dormant, ce <strong>de</strong>rnier étant<br />
actionné par un bouton. Du côté extérieur, il est<br />
souvent clairement indiqué si l’endroit est « occupé<br />
» (rouge) lorsque la porte est fermée.<br />
Applications<br />
Pour portes <strong>de</strong> salle <strong>de</strong> bain <strong>et</strong> <strong>de</strong> WC<br />
SERRURE À CLÉ À GORGES<br />
Une serrure à clé à gorges comporte un pêne<br />
lançant <strong>et</strong> un pêne dormant, ce <strong>de</strong>rnier étant<br />
actionné par une clé qui déplace à l’intérieur <strong>de</strong> la<br />
serrure un nombre <strong>de</strong> pièces mobiles dites gorges.<br />
Applications<br />
Pour portes intérieures d’appartements <strong>et</strong> d’habitations<br />
privées<br />
SERRURE À ROULEAU<br />
Une serrure à rouleau comporte un pêne à rouleau<br />
<strong>et</strong> un pêne dormant.<br />
Ce <strong>de</strong>rnier est activé par un cylindre.<br />
Applications<br />
Pour portes <strong>de</strong> magasin <strong>et</strong> portes va-<strong>et</strong>-vient<br />
SERRURE À CROCHET<br />
Une serrure à croch<strong>et</strong> comporte un pêne à croch<strong>et</strong>.<br />
Ce <strong>de</strong>rnier peut être activé par un cylindre ou par<br />
une clé classique<br />
(clé à gorges).<br />
Applications<br />
Pour portes coulissantes ou portes <strong>de</strong> garage<br />
PÊNE ANTI-FRICTION<br />
Un pêne anti-friction est un pêne lançant en trois<br />
parties qui garantit une ferm<strong>et</strong>ure facile <strong>et</strong> sans<br />
bruit <strong>de</strong> la porte.<br />
Sens <strong>de</strong>s serrures<br />
droite<br />
gauche<br />
droite<br />
gauche<br />
Différence droite <strong>et</strong> gauche<br />
Pour choisir la bonne serrure, il est nécessaire <strong>de</strong><br />
savoir s’il agit d’une serrure gauche belge (= DIN<br />
droite) ou droite belge (= DIN gauche). Certaines<br />
autres serrures à mortaiser <strong>de</strong> Litto sont caractérisées<br />
par un pêne lançant réversible, ce qui rend<br />
ces serrures utilisables dans les <strong>de</strong>ux sens. Toutes<br />
les serrures <strong>de</strong> <strong>proj<strong>et</strong>s</strong>, sauf série D6, ont un pêne<br />
lançant réversible.
14<br />
<strong>Serrures</strong> <strong>de</strong> <strong>proj<strong>et</strong>s</strong> - Serie E6<br />
A13E6 Serrure à clé à gorges<br />
CARACTÉRISTIQUES<br />
Entraxe<br />
Sens<br />
Coffre<br />
Pêne lançant<br />
Pêne dormant<br />
Noix<br />
Carré<br />
Trous <strong>de</strong> passage<br />
72 mm<br />
réversible<br />
fermé, zingué<br />
acier fritté nickelé<br />
14,5 mm (un seul tour), massif<br />
zamac nickelé<br />
acier, 3 parties, autoserrante<br />
8 mm<br />
oui<br />
DISPONIBILITÉ<br />
Entrée<br />
Têtière<br />
50 – 55 – 60 mm<br />
carrée symétrique (1) largeur 24 mm<br />
arrondie symétrique (2) largeur 24 mm<br />
Finition acier laqué en couleur inox (1)<br />
Gâche<br />
plate (PC080)<br />
EMBALLAGE<br />
Par unité (gâche incluse <strong>et</strong> 1 clé nickelée)<br />
Vrac (par 25 pièces, gâche non incluse, 25 clés nickelées incluses)<br />
CARACTÉRISTIQUES SUPPLÉMENTAIRES<br />
Conforme à la norme BENOR ATG RF 30’/60’<br />
Suivant EN12209<br />
3 M 4 1 0 F 2 H D 3 0<br />
CODE DE RÉFÉRENCE<br />
Têtière<br />
A13E6 1 2<br />
1<br />
50<br />
55<br />
60<br />
ex. A13E611 50<br />
Finition<br />
Entrée
15<br />
<strong>Serrures</strong> <strong>de</strong> <strong>proj<strong>et</strong>s</strong> - Serie E6<br />
A15E6 Serrure <strong>de</strong> toil<strong>et</strong>te<br />
CARACTÉRISTIQUES<br />
Entraxe<br />
Sens<br />
Coffre<br />
Pêne lançant<br />
Pêne dormant<br />
Noix<br />
Carré<br />
Trous <strong>de</strong> passage<br />
78 mm<br />
réversible<br />
fermé, zingué<br />
acier fritté nickelé<br />
14,5 mm (un seul tour), massif<br />
zamac nickelé<br />
acier, 3 parties, autoserrante<br />
8 mm<br />
oui<br />
DISPONIBILITÉ<br />
Entrée<br />
Têtière<br />
50 – 55 – 60 mm<br />
carrée symétrique (1) largeur 24 mm<br />
arrondie symétrique (2) largeur 24 mm<br />
Finition acier laqué en couleur inox (1)<br />
Gâche<br />
plate (PC080)<br />
EMBALLAGE<br />
Par unité (gâche incluse)<br />
Vrac (par 25 pièces, gâche non incluse)<br />
CARACTÉRISTIQUES SUPPLÉMENTAIRES<br />
Conforme à la norme BENOR ATG RF 30’/60’<br />
Suivant EN12209<br />
3 M 4 1 0 F 2 H G 3 0<br />
CODE DE RÉFÉRENCE<br />
Têtière<br />
A15E6 1 2<br />
1<br />
50<br />
55<br />
60<br />
b.v. A15E611 50<br />
Finition<br />
Entrée
16<br />
<strong>Serrures</strong> <strong>de</strong> <strong>proj<strong>et</strong>s</strong> - Serie E6<br />
A26E6 Serrure à cylindre<br />
CARACTÉRISTIQUES<br />
Entraxe<br />
Sens<br />
Coffre<br />
Pêne lançant<br />
Pêne dormant<br />
Noix<br />
Carré<br />
Trous <strong>de</strong> passage<br />
72 mm<br />
réversible<br />
fermé, zingué<br />
acier fritté nickelé<br />
20 mm (double tour)<br />
zamac nickelé, massif<br />
acier, 3 parties, autoserrante<br />
8 mm<br />
oui<br />
DISPONIBILITÉ<br />
Entrée<br />
Têtière<br />
50 – 55 – 60 mm<br />
carrée symétrique (1) largeur 24 mm<br />
arrondie symétrique (2) largeur 24 mm<br />
Finition acier laqué en couleur inox (1)<br />
Gâche<br />
plate (PC080)<br />
EMBALLAGE<br />
Par unité (gâche incluse)<br />
Vrac (par 25 pièces, gâche non incluse)<br />
CARACTÉRISTIQUES SUPPLÉMENTAIRES<br />
Conforme à la norme BENOR ATG RF 30’/60’<br />
Suivant EN12209<br />
3 M 4 1 0 F 2 H C 3 0<br />
CODE DE RÉFÉRENCE<br />
Têtière<br />
A26E6 1 2<br />
1<br />
50<br />
55<br />
60<br />
b.v. A26E611 50<br />
Finition<br />
Entrée
17<br />
<strong>Serrures</strong> <strong>de</strong> <strong>proj<strong>et</strong>s</strong> - Serie E6<br />
A30E6 Serrure lançant<br />
CARACTÉRISTIQUES<br />
Entraxe<br />
72 mm<br />
Sens<br />
réversible<br />
Coffre<br />
fermé, zingué<br />
Pêne lançant<br />
acier fritté nickelé<br />
Pêne dormant -<br />
Noix<br />
acier, 3 parties, autoserrante<br />
Carré<br />
8 mm<br />
Trous <strong>de</strong> passage oui<br />
DISPONIBILITÉ<br />
Entrée<br />
60 mm<br />
Têtière<br />
arrondie symétrique (2) largeur 24 mm<br />
Finition acier laqué en couleur inox (1)<br />
Gâche<br />
plate (PC081)<br />
EMBALLAGE<br />
Par unité (gâche incluse)<br />
CARACTÉRISTIQUES SUPPLÉMENTAIRES<br />
Conforme à la norme BENOR ATG RF 30’/60’<br />
Suivant EN12209<br />
3 M 4 1 0 F 2 H 0 3 0<br />
CODE DE RÉFÉRENCE<br />
Têtière<br />
A30E6 2 1 60<br />
b.v. A30E621 60<br />
Finition<br />
Entrée
18<br />
<strong>Serrures</strong> <strong>de</strong> <strong>proj<strong>et</strong>s</strong> - Serie E6<br />
A46E6 Serrure dormant à cylindre<br />
CARACTÉRISTIQUES<br />
Entraxe<br />
72 mm<br />
Sens<br />
réversible droite <strong>et</strong> gauche<br />
Coffre<br />
fermé, zingué<br />
Pêne lançant -<br />
Pêne dormant 20 mm (double tour)<br />
zamac nickelé, massif<br />
Noix -<br />
Carré -<br />
Trous <strong>de</strong> passage oui<br />
DISPONIBILITÉ<br />
Entrée<br />
60 mm<br />
Têtière<br />
arrondie symétrique (2) largeur 24 mm<br />
Finition acier laqué en couleur inox (1)<br />
Gâche<br />
plate (PC082)<br />
EMBALLAGE<br />
Par unité (gâche incluse)<br />
CARACTÉRISTIQUES SUPPLÉMENTAIRES<br />
Suivant EN12209<br />
3 M 4 0 0 F 2 H C 0 0<br />
CODE DE RÉFÉRENCE<br />
Têtière<br />
A46E6 2 1 60<br />
b.v. A46E621 60<br />
Finition<br />
Entrée
19<br />
<strong>Serrures</strong> <strong>de</strong> <strong>proj<strong>et</strong>s</strong> - Serie E6<br />
A56E6 Serrure à rouleau à cylindre<br />
CARACTÉRISTIQUES<br />
Entraxe<br />
72 mm<br />
Sens<br />
réversible droite <strong>et</strong> gauche<br />
Coffre<br />
fermé, zingué<br />
Pêne lançant pêne à rouleau réglable<br />
acier nickelé<br />
Pêne dormant 20 mm (double tour)<br />
zamac nickelé, massif<br />
Noix -<br />
Carré -<br />
Trous <strong>de</strong> passage oui<br />
DISPONIBILITÉ<br />
Entrée<br />
60 mm<br />
Têtière<br />
arrondie symétrique (2) largeur 24 mm<br />
Finition acier laqué en couleur inox (1)<br />
Gâche<br />
plate (PC083)<br />
EMBALLAGE<br />
Par unité (gâche incluse)<br />
CARACTÉRISTIQUES SUPPLÉMENTAIRES<br />
Suivant EN12209<br />
3 M 4 1 0 F 2 H C 0 0<br />
CODE DE RÉFÉRENCE<br />
Têtière<br />
A56E6 2 1 60<br />
b.v. A56E621 60<br />
Finition<br />
Entrée
20<br />
<strong>Serrures</strong> <strong>de</strong> <strong>proj<strong>et</strong>s</strong> - Serie E1<br />
A13E1 Serrure à clé à gorges<br />
CARACTÉRISTIQUES<br />
Entraxe<br />
Sens<br />
Coffre<br />
Pêne lançant<br />
Pêne dormant<br />
Noix<br />
Carré<br />
Trous <strong>de</strong> passage<br />
72 mm<br />
réversible<br />
fermé, zingué<br />
acier fritté nickelé<br />
14,5 mm (un seul tour), massif<br />
zamac nickelé<br />
acier, 3 parties, autoserrante<br />
8 mm<br />
oui<br />
DISPONIBILITÉ<br />
Entrée<br />
55 – 60 mm<br />
Têtière<br />
arrondie symétrique (2) largeur 24 mm<br />
Finition acier inoxydable brossé (7)<br />
Gâche<br />
plate (PC080)<br />
EMBALLAGE<br />
Par unité (clé nickelée incluse, gâche non incluse)<br />
Vrac (par 25 pièces, 25 clés incluses, gâche non incluse)<br />
CARACTÉRISTIQUES SUPPLÉMENTAIRES<br />
Conforme à la norme BENOR ATG RF 30’/60’<br />
Suivant EN12209<br />
3 M 4 1 0 F 2 H D 3 0<br />
CODE DE RÉFÉRENCE<br />
Têtière<br />
A13E1 2<br />
7<br />
55<br />
60<br />
b.v. A13E127 55<br />
Finition<br />
Entrée
21<br />
<strong>Serrures</strong> <strong>de</strong> <strong>proj<strong>et</strong>s</strong> - Serie E1<br />
A15E1 Serrure <strong>de</strong> toil<strong>et</strong>te<br />
CARACTÉRISTIQUES<br />
Entraxe<br />
Sens<br />
Coffre<br />
Pêne lançant<br />
Pêne dormant<br />
Noix<br />
Carré<br />
Trous <strong>de</strong> passage<br />
78 mm<br />
réversible<br />
fermé, zingué<br />
acier fritté nickelé<br />
14,5 mm (un seul tour), massif<br />
zamac nickelé<br />
acier, 3 parties, autoserrante<br />
8 mm<br />
oui<br />
DISPONIBILITÉ<br />
Entrée<br />
55 – 60 mm<br />
Têtière<br />
arrondie symétrique (2) largeur 24 mm<br />
Finition acier inoxydable brossé (7)<br />
Gâche<br />
plate (PC080)<br />
EMBALLAGE<br />
Par unité (gâche non incluse)<br />
Vrac (par 25 pièces, gâche non incluse)<br />
CARACTÉRISTIQUES SUPPLÉMENTAIRES<br />
Conforme à la norme BENOR ATG RF 30’/60’<br />
Suivant EN12209<br />
3 M 4 1 0 F 2 H G 3 0<br />
CODE DE RÉFÉRENCE<br />
Têtière<br />
A15E1 2<br />
7<br />
55<br />
60<br />
b.v. A15E127 55<br />
Finition<br />
Entrée
22<br />
<strong>Serrures</strong> <strong>de</strong> <strong>proj<strong>et</strong>s</strong> - Serie E1<br />
A26E1 Serrure à cylindre<br />
CARACTÉRISTIQUES<br />
Entraxe<br />
Sens<br />
Coffre<br />
Pêne lançant<br />
Pêne dormant<br />
Noix<br />
Carré<br />
Trous <strong>de</strong> passage<br />
72 mm<br />
réversible<br />
fermé, zingué<br />
acier fritté nickelé<br />
20 mm (double tour), massif<br />
zamac nickelé<br />
acier, 3 parties, autoserrante<br />
8 mm<br />
oui<br />
DISPONIBILITÉ<br />
Entrée<br />
55 – 60 mm<br />
Têtière<br />
arrondie symétrique (2) largeur 24 mm<br />
Finition acier inoxydable brossé (7)<br />
Gâche<br />
plate (PC080)<br />
EMBALLAGE<br />
Par unité (gâche non incluse)<br />
Vrac ( (par 25 pièces, gâche non incluse)<br />
CARACTÉRISTIQUES SUPPLÉMENTAIRES<br />
Conforme à la norme BENOR ATG RF 30’/60’<br />
Suivant EN12209<br />
3 M 4 1 0 F 2 H C 3 0<br />
CODE DE RÉFÉRENCE<br />
Têtière<br />
A26E1 2<br />
7<br />
55<br />
60<br />
b.v. A26E127 55<br />
Finition<br />
Entrée
23<br />
<strong>Serrures</strong> <strong>de</strong> <strong>proj<strong>et</strong>s</strong> - Serie E1<br />
A30E1 Serrure lançant<br />
CARACTÉRISTIQUES<br />
Entraxe<br />
72 mm<br />
Sens<br />
réversible<br />
Coffre<br />
fermé, zingué<br />
Pêne lançant acier fritté nickelé<br />
Pêne dormant -<br />
Noix<br />
acier, 3 parties, autoserrante<br />
Carré<br />
8 mm<br />
Trous <strong>de</strong> passage oui<br />
DISPONIBILITÉ<br />
Entrée<br />
55 – 60 mm<br />
Têtière<br />
arrondie symétrique (2) largeur 24 mm<br />
Finition acier inoxydable brossé (7)<br />
Gâche<br />
plate (PC081)<br />
EMBALLAGE<br />
Par unité (gâche non incluse)<br />
CARACTÉRISTIQUES SUPPLÉMENTAIRES<br />
Conforme à la norme BENOR ATG RF 30’/60’<br />
Suivant EN12209<br />
3 M 4 1 0 F 2 H 0 3 0<br />
CODE DE RÉFÉRENCE<br />
Têtière<br />
A30E1 2<br />
7<br />
55<br />
60<br />
b.v. A30E127 55<br />
Finition<br />
Entrée
24<br />
<strong>Serrures</strong> <strong>de</strong> <strong>proj<strong>et</strong>s</strong> - Serie E1<br />
A46E1 Serrure dormant à cylindre<br />
CARACTÉRISTIQUES<br />
Entraxe<br />
72 mm<br />
Sens<br />
réversible droite <strong>et</strong> gauche<br />
Coffre<br />
fermé, zingué<br />
Pêne lançant -<br />
Pêne dormant 20 mm (double tour), massif<br />
zamac nickelé<br />
Noix -<br />
Carré -<br />
Trous <strong>de</strong> passage oui<br />
DISPONIBILITÉ<br />
Entrée<br />
55 – 60 mm<br />
Têtière<br />
arrondie symétrique (2) carrée symétrique<br />
Finition acier inoxydable brossé (7)<br />
Gâche<br />
plate (PC082)<br />
EMBALLAGE<br />
Par unité (gâche non incluse)<br />
CARACTÉRISTIQUES SUPPLÉMENTAIRES<br />
Suivant EN12209<br />
3 M 4 0 0 F 2 H C 0 0<br />
CODE DE RÉFÉRENCE<br />
Têtière<br />
A46E1 2<br />
7<br />
55<br />
60<br />
b.v. A46E127 55<br />
Finition<br />
Entrée
25<br />
<strong>Serrures</strong> <strong>de</strong> <strong>proj<strong>et</strong>s</strong> - Serie E1<br />
A56E1 Serrure à rouleau à cylindre<br />
CARACTÉRISTIQUES<br />
Entraxe<br />
72 mm<br />
Sens<br />
réversible droite <strong>et</strong> gauche<br />
Coffre<br />
fermé, zingué<br />
Pêne lançant pêne à rouleau réglable<br />
acier nickelé<br />
Pêne dormant 20 mm (double tour), massif<br />
zamac nickelé<br />
Noix -<br />
Carré -<br />
Trous <strong>de</strong> passage oui<br />
DISPONIBILITÉ<br />
Entrée<br />
55 – 60 mm<br />
Têtière<br />
arrondie symétrique (2) 24 mm largeur<br />
Finition acier inoxydable brossé (7)<br />
Gâche<br />
plate (PC083)<br />
EMBALLAGE<br />
Par unité (gâche non incluse)<br />
CARACTÉRISTIQUES SUPPLÉMENTAIRES<br />
Suivant EN12209<br />
3 M 4 1 0 F 2 H C 0 0<br />
CODE DE RÉFÉRENCE<br />
Têtière<br />
A56E1 2<br />
7<br />
55<br />
60<br />
b.v. A56E127 55<br />
Finition<br />
Entrée
26<br />
Références<br />
The Dominican<br />
Bart Lens - Lens°Ass<br />
architects<br />
Photographe:<br />
Marc D<strong>et</strong>iffe
27<br />
<strong>Serrures</strong> <strong>de</strong> <strong>proj<strong>et</strong>s</strong> - Série D5<br />
A15D5 Serrure <strong>de</strong> toil<strong>et</strong>te<br />
CARACTÉRISTIQUES<br />
Entraxe<br />
Sens<br />
Coffre<br />
Pêne lançant<br />
Pêne dormant<br />
Noix<br />
Carré<br />
Trous <strong>de</strong> passage<br />
78 mm<br />
réversible<br />
fermé, laqué<br />
acier fritté nickelé<br />
14,5 mm (un seul tour), massif<br />
acier nickelé<br />
acier, bague renforcée,<br />
3 parties, autoserrante<br />
8 mm<br />
oui, avec douilles<br />
DISPONIBILITÉ<br />
Entrée<br />
55 – 60 mm<br />
Têtière<br />
arrondie symétrique (2) 24 mm largeur<br />
Finition acier inoxydable brossé (7)<br />
Gâche<br />
plate (PC080)<br />
EMBALLAGE<br />
Par unité (gâche non incluse)<br />
Vrac (par 25 pièces, gâche non incluse)<br />
CARACTÉRISTIQUES SUPPLÉMENTAIRES<br />
Conforme à la norme BENOR ATG RF 30’/60’<br />
Suivant EN12209<br />
3 M 4 1 0 F 2 H G 3 0<br />
CODE DE RÉFÉRENCE<br />
Têtière<br />
A15D5 2<br />
7<br />
55<br />
60<br />
b.v. A15D527 55<br />
Finition<br />
Entrée
28<br />
<strong>Serrures</strong> <strong>de</strong> <strong>proj<strong>et</strong>s</strong> - Série D5<br />
A26D5 Serrure à cylindre<br />
CARACTÉRISTIQUES<br />
Entraxe<br />
Sens<br />
Coffre<br />
Pêne lançant<br />
Pêne dormant<br />
Noix<br />
Carré<br />
Trous <strong>de</strong> passage<br />
72 mm<br />
réversible<br />
fermé, laqué<br />
acier fritté nickelé<br />
20 mm (double tour), massif, acier nickelé<br />
acier, bague renforcée,<br />
3 parties, autoserrante<br />
8 mm<br />
oui, avec douilles<br />
DISPONIBILITÉ<br />
Entrée<br />
55 – 60 mm<br />
Têtière<br />
arrondie symétrique (2) 24 mm largeur<br />
Finition acier inoxydable brossé (7)<br />
Gâche<br />
plate (PC080)<br />
EMBALLAGE<br />
Par unité (gâche non incluse)<br />
Vrac (par 25 pièces, gâche non incluse)<br />
CARACTÉRISTIQUES SUPPLÉMENTAIRES<br />
Conforme à la norme BENOR ATG RF 30’/60’<br />
Suivant EN12209<br />
3 M 4 1 0 F 2 H C 3 0<br />
CODE DE RÉFÉRENCE<br />
Têtière<br />
A26D5 2<br />
7<br />
55<br />
60<br />
b.v. A26D527 55<br />
Finition<br />
Entrée
29<br />
<strong>Serrures</strong> <strong>de</strong> <strong>proj<strong>et</strong>s</strong> - Série D5<br />
A30D5 Serrure lançant<br />
CARACTÉRISTIQUES<br />
Entraxe<br />
72 mm<br />
Sens<br />
réversible<br />
Coffre<br />
fermé, laqué<br />
Pêne lançant acier fritté nickelé<br />
Pêne dormant -<br />
Noix<br />
acier, bague renforcée,<br />
3 parties, autoserrante<br />
Carré<br />
8 mm<br />
Trous <strong>de</strong> passage oui, avec douilles<br />
DISPONIBILITÉ<br />
Entrée<br />
55 – 60 mm<br />
Têtière<br />
arrondie symétrique (2) 24 mm largeur<br />
Finition acier inoxydable brossé (7)<br />
Gâche<br />
plate (PC081)<br />
EMBALLAGE<br />
Par unité (gâche non incluse)<br />
Vrac (par 25 pièces, gâche non incluse)<br />
CARACTÉRISTIQUES SUPPLÉMENTAIRES<br />
Conforme à la norme BENOR ATG RF 30’/60’<br />
Suivant EN12209<br />
3 M 4 1 0 F 2 H 0 3 0<br />
CODE DE RÉFÉRENCE<br />
Têtière<br />
A30D5 2<br />
7<br />
55<br />
60<br />
b.v. A30D527 55<br />
Finition<br />
Entrée
30<br />
<strong>Serrures</strong> <strong>de</strong> <strong>proj<strong>et</strong>s</strong> - Série D5<br />
A36D5 Serrure lançant à cylindre<br />
CARACTÉRISTIQUES<br />
Entraxe<br />
72 mm<br />
Sens<br />
réversible<br />
Coffre<br />
fermé, laqué<br />
Pêne lançant acier fritté nickelé<br />
Pêne dormant -<br />
Noix<br />
acier, bague renforcée,<br />
3 parties, autoserrante<br />
Carré<br />
8 mm<br />
Trous <strong>de</strong> passage oui, avec douilles<br />
DISPONIBILITÉ<br />
Entrée<br />
55 – 60 mm<br />
Têtière<br />
arrondie symétrique (2) 24 mm largeur<br />
Finition acier inoxydable brossé (7)<br />
Gâche<br />
plate (PC081)<br />
EMBALLAGE<br />
Par unité (gâche non incluse)<br />
Vrac (par 25 pièces, gâche non incluse)<br />
CARACTÉRISTIQUES SUPPLÉMENTAIRES<br />
Le pêne lançant peut être actionné au moyen d’une béquille <strong>et</strong> d’un cylindre.<br />
Conforme à la norme BENOR ATG RF 30’/60’<br />
Suivant EN12209<br />
3 M 4 1 0 F 2 H C 3 0<br />
CODE DE RÉFÉRENCE<br />
Têtière<br />
A36D5 2<br />
7<br />
55<br />
60<br />
b.v. A36D527 55<br />
Finition<br />
Entrée
31<br />
<strong>Serrures</strong> <strong>de</strong> <strong>proj<strong>et</strong>s</strong> - Série D5<br />
A46D5 Serrure dormant à cylindre<br />
CARACTÉRISTIQUES<br />
Entraxe<br />
72 mm<br />
Sens<br />
réversible droite <strong>et</strong> gauche<br />
Coffre<br />
fermé, laqué<br />
Pêne lançant -<br />
Pêne dormant 20 mm (double tour), massif<br />
acier nickelé<br />
Noix -<br />
Carré -<br />
Trous <strong>de</strong> passage oui, avec douilles<br />
DISPONIBILITÉ<br />
Entrée<br />
55 – 60 mm<br />
Têtière<br />
arrondie symétrique (2) 24 mm largeur<br />
Finition acier inoxydable brossé (7)<br />
Gâche<br />
plate (PC082)<br />
EMBALLAGE<br />
Par unité (gâche non incluse)<br />
Vrac (par 25 pièces, gâche non incluse)<br />
CARACTÉRISTIQUES SUPPLÉMENTAIRES<br />
Suivant EN12209<br />
3 M 4 0 0 F 2 H C 0 0<br />
CODE DE RÉFÉRENCE<br />
Têtière<br />
A46D5 2<br />
7<br />
55<br />
60<br />
b.v. A46D527 55<br />
Finition<br />
Entrée
32<br />
<strong>Serrures</strong> <strong>de</strong> <strong>proj<strong>et</strong>s</strong> - Série D5<br />
A56D5 Serrure à rouleau à cylindre<br />
CARACTÉRISTIQUES<br />
Entraxe<br />
72 mm<br />
Sens<br />
réversible droite <strong>et</strong> gauche<br />
Coffre<br />
fermé, laqué<br />
Pêne lançant pêne à rouleau réglable<br />
acier nickelé<br />
Pêne dormant 20 mm (double tour), massif<br />
acier nickelé<br />
Noix -<br />
Carré -<br />
Trous <strong>de</strong> passage oui, avec douilles<br />
DISPONIBILITÉ<br />
Entrée<br />
55 - 60 mm<br />
Têtière<br />
arrondie symétrique (2) 24 mm largeur<br />
Finition acier inoxydable brossé (7)<br />
Gâche<br />
plate (PC083)<br />
EMBALLAGE<br />
Par unité (gâche non incluse)<br />
Vrac (par 25 pièces, gâche non incluse)<br />
CARACTÉRISTIQUES SUPPLÉMENTAIRES<br />
Suivant EN12209<br />
3 M 4 1 0 F 2 H C 0 0<br />
CODE DE RÉFÉRENCE<br />
Têtière<br />
A56D5 2<br />
7<br />
55<br />
60<br />
b.v. A56D527 60<br />
Finition<br />
Entrée
33<br />
<strong>Serrures</strong> <strong>de</strong> <strong>proj<strong>et</strong>s</strong> - Série D5<br />
A76D5 serrure à croch<strong>et</strong> à cylindre<br />
CARACTÉRISTIQUES<br />
Entraxe<br />
72 mm<br />
Sens<br />
pas d’application<br />
Coffre<br />
fermé, laqué<br />
Pêne lançant pêne à croch<strong>et</strong><br />
acier nickelé<br />
Pêne dormant -<br />
Noix<br />
acier, bague renforcée,<br />
3 parties, autoserrante<br />
Carré<br />
8 mm<br />
Trous <strong>de</strong> passage oui, avec douilles<br />
DISPONIBILITÉ<br />
Entrée<br />
55 - 60 mm<br />
Têtière<br />
arrondie symétrique (2) 24 mm largeur<br />
Finition acier inoxydable brossé (7)<br />
Gâche<br />
plate (PC084)<br />
EMBALLAGE<br />
Par unité (gâche non incluse)<br />
Vrac (par 25 pièces, gâche non incluse)<br />
CARACTÉRISTIQUES SUPPLÉMENTAIRES<br />
Suivant EN12209<br />
3 M 4 0 0 F 2 C A 3 0<br />
CODE DE RÉFÉRENCE<br />
Têtière<br />
A76D5 2<br />
7<br />
55<br />
60<br />
b.v. A76D527 60<br />
Finition<br />
Entrée
34<br />
<strong>Serrures</strong> <strong>de</strong> <strong>proj<strong>et</strong>s</strong> - Série D5<br />
A85D5 Serrure senior toil<strong>et</strong>te<br />
CARACTÉRISTIQUES<br />
Entraxe<br />
Sens<br />
Coffre<br />
Pêne lançant<br />
Pêne dormant<br />
Noix<br />
Carré<br />
Trous <strong>de</strong> passage<br />
66 mm<br />
gauche <strong>et</strong> droite différentes<br />
fermé, laqué<br />
acier fritté nickelé<br />
14.5mm ( un seul tour), massif acier nickelé<br />
acier, bague renforcée, 3 parties, autoserrante<br />
8mm<br />
oui, avec douilles<br />
DISPONIBILITÉ<br />
Entrée<br />
60 mm<br />
Têtière<br />
arrondie symétrique (2) 24mm largeur<br />
Finition acier inoxydable brossé (7)<br />
Gâche<br />
plate (PC085)<br />
EMBALLAGE<br />
Par unité (gâche non incluse)<br />
CARACTÉRISTIQUES SUPPLÉMENTAIRES<br />
Conforme à la norme BENOR ATG RF 30’/60’<br />
Suivant EN12209<br />
3 M 4 1 0 F 2 H C 3 0<br />
CODE DE RÉFÉRENCE<br />
Têtière<br />
A85D5 2 7 60<br />
b.v. A85D527 60<br />
Finition<br />
Entrée
35<br />
<strong>Serrures</strong> <strong>de</strong> <strong>proj<strong>et</strong>s</strong> - Série D5<br />
A86D5 Serrure senior à cylindre<br />
CARACTÉRISTIQUES<br />
Entraxe<br />
Sens<br />
Coffre<br />
Pêne lançant<br />
Pêne dormant<br />
Noix<br />
Carré<br />
Trous <strong>de</strong> passage<br />
72 mm<br />
gauche <strong>et</strong> droite différentes<br />
fermé, laqué<br />
acier fritté nickelé<br />
20mm (double tour), massif acier nickelé<br />
acier, bague renforcée, 3 parties, autoserrante<br />
8mm<br />
oui, avec douilles<br />
DISPONIBILITÉ<br />
Entrée<br />
60 mm<br />
Têtière<br />
arrondie symétrique(2) 24mm largeur<br />
Finition acier inoxydable brossé (7)<br />
Gâche<br />
plate (PC085)<br />
EMBALLAGE<br />
Par unité (gâche non incluse)<br />
CARACTÉRISTIQUES SUPPLÉMENTAIRES<br />
Coform à la norme BENOR ATG RF 30’/60’<br />
Suivant EN12209<br />
3 M 4 1 0 F 2 H C 3 0<br />
CODE DE RÉFÉRENCE<br />
Têtière<br />
A86D5 2 7 60<br />
b.v. A86D527 60<br />
Finition<br />
Entrée
36<br />
Références<br />
State Administrative<br />
Tower<br />
M. & J-M. Jaspers -<br />
J. Eyers & Partners
37<br />
<strong>Serrures</strong> <strong>de</strong> <strong>proj<strong>et</strong>s</strong> - Serie D6<br />
A15D6 Serrure <strong>de</strong> toil<strong>et</strong>te<br />
CARACTÉRISTIQUES<br />
Entraxe<br />
Sens<br />
Coffre<br />
Pêne lançant<br />
Pêne dormant<br />
Noix<br />
Carré<br />
Trous <strong>de</strong> passage<br />
78 mm<br />
gauche <strong>et</strong> droite différentes<br />
fermé, laqué<br />
pêne anti-friction massif (3 parties)<br />
acier fritté nickelé<br />
14,5 mm (un seul tour), massif<br />
acier nickelé<br />
acier, bague renforcée,<br />
3 parties, autoserrante<br />
8 mm<br />
oui, avec douilles<br />
DISPONIBILITÉ<br />
Entrée<br />
55 – 60 mm<br />
Têtière<br />
arrondie symétrique (2) 24 mm largeur<br />
Finition acier inoxydable brossé (7)<br />
Gâche<br />
plate (PC080)<br />
EMBALLAGE<br />
Par unité (gâche non incluse)<br />
Vrac (par 25 pièces, gâche non incluse)<br />
CARACTÉRISTIQUES SUPPLÉMENTAIRES<br />
Conforme à la norme BENOR ATG RF 30’/60’<br />
Suivant EN12209<br />
3 M 4 1 0 F 2 H G 3 0<br />
CODE DE RÉFÉRENCE<br />
Têtière<br />
Sens<br />
A15D6 2<br />
7<br />
L<br />
R<br />
55<br />
60<br />
b.v. A15D627 55<br />
Finition<br />
Entrée
38<br />
<strong>Serrures</strong> <strong>de</strong> <strong>proj<strong>et</strong>s</strong> - Serie D6<br />
A26D6 Serrure à cylindre<br />
CARACTÉRISTIQUES<br />
Entraxe<br />
Sens<br />
Coffre<br />
Pêne lançant<br />
Pêne dormant<br />
Noix<br />
Carré<br />
Trous <strong>de</strong> passage<br />
72 mm<br />
gauche <strong>et</strong> droite différentes<br />
fermé, laqué<br />
pêne anti-friction massif (3 parties)<br />
acier fritté nickelé<br />
20 mm (double tour), massif<br />
acier nickelé<br />
acier, bague renforcée,<br />
3 parties, autoserrante<br />
8 mm<br />
oui, avec douilles<br />
DISPONIBILITÉ<br />
Entrée<br />
55 – 60 mm<br />
Têtière<br />
arrondie symétrique (2) 24 mm largeur<br />
Finition acier inoxydable brossé (7)<br />
Gâche<br />
plate (PC080)<br />
EMBALLAGE<br />
Par unité (gâche non incluse)<br />
Vrac (par 25 pièces, gâche non incluse)<br />
CARACTÉRISTIQUES SUPPLÉMENTAIRES<br />
Conforme à la norme BENOR ATG RF 30’/60’<br />
Suivant EN12209<br />
3 M 4 1 0 F 2 H C 3 0<br />
CODE DE RÉFÉRENCE<br />
Têtière<br />
Sens<br />
A26D6 2<br />
7<br />
L<br />
R<br />
55<br />
60<br />
b.v. A26D627 55<br />
Finition<br />
Entrée
39<br />
<strong>Serrures</strong> <strong>de</strong> <strong>proj<strong>et</strong>s</strong> - Serie D6<br />
A30D6 Serrure lançant<br />
CARACTÉRISTIQUES<br />
Entraxe<br />
72 mm<br />
Sens<br />
gauche <strong>et</strong> droite différentes<br />
Coffre<br />
fermé, laqué<br />
Pêne lançant pêne anti-friction massif (3 parties)<br />
acier fritté nickelé<br />
Pêne dormant -<br />
Noix<br />
acier, bague renforcée,<br />
3 parties, autoserrante<br />
Carré<br />
8 mm<br />
Trous <strong>de</strong> passage oui, avec douilles<br />
DISPONIBILITÉ<br />
Entrée<br />
55 – 60 mm<br />
Têtière<br />
arrondie symétrique (2) 24 mm largeur<br />
Finition acier inoxydable brossé (7)<br />
Gâche<br />
plate (PC081)<br />
EMBALLAGE<br />
Par unité (gâche non incluse)<br />
Vrac (par 25 pièces, gâche non incluse)<br />
CARACTÉRISTIQUES SUPPLÉMENTAIRES<br />
Conforme à la norme BENOR ATG RF 30’/60’<br />
Suivant EN12209<br />
3 M 4 1 0 F 2 H 0 3 0<br />
CODE DE RÉFÉRENCE<br />
Têtière<br />
Sens<br />
A30D6 2<br />
7<br />
L<br />
R<br />
55<br />
60<br />
b.v. A30D627 55<br />
Finition<br />
Entrée
40<br />
<strong>Serrures</strong> <strong>de</strong> <strong>proj<strong>et</strong>s</strong> - Serie D6<br />
A36D6 Serrure lançant à cylindre<br />
CARACTÉRISTIQUES<br />
Entraxe<br />
72 mm<br />
Sens<br />
gauche <strong>et</strong> droite différentes<br />
Coffre<br />
fermé, laqué<br />
Pêne lançant pêne anti-friction massif (3 parties)<br />
acier fritté nickelé<br />
Pêne dormant -<br />
Noix<br />
acier, bague renforcée,<br />
3 parties, autoserrante<br />
Carré<br />
8 mm<br />
Trous <strong>de</strong> passage oui, avec douilles<br />
DISPONIBILITÉ<br />
Entrée<br />
55 – 60 mm<br />
Têtière<br />
arrondie symétrique (2) 24 mm largeur<br />
Finition acier inoxydable brossé (7)<br />
Gâche<br />
plate (PC081)<br />
EMBALLAGE<br />
Par unité (gâche non incluse)<br />
Vrac (par 25 pièces, gâche non incluse)<br />
CARACTÉRISTIQUES SUPPLÉMENTAIRES<br />
Le pêne lançant peut être actionné au moyen d’une béquille <strong>et</strong> d’un cylindre.<br />
Conforme à la norme BENOR ATG RF 30’/60’<br />
Suivant EN12209<br />
3 M 4 1 0 F 2 H C 3 0<br />
CODE DE RÉFÉRENCE<br />
Têtière<br />
Sens<br />
36D6 2<br />
7<br />
L<br />
R<br />
55<br />
60<br />
b.v. A36D627 55<br />
Finition<br />
Entrée
41<br />
Références<br />
GDF-Suez HQ<br />
Jaspers-Eyers & Partners<br />
Palais <strong>de</strong> justice<br />
Hasselt<br />
Soha, J. Mayer H.<br />
Architectes en<br />
association avec<br />
a2o-architecten <strong>et</strong><br />
Lens°Ass architects<br />
(Twins)
42<br />
<strong>Serrures</strong> <strong>multipoints</strong> - Serie 81<br />
T1081<br />
Serrure <strong>multipoints</strong> avec pênes dormants blocs<br />
CARACTÉRISTIQUES<br />
Entraxe<br />
Sens<br />
Coffres<br />
Pêne lançant<br />
Pêne dormant<br />
Pênes auxiliaires<br />
Noix<br />
Carré<br />
Trous <strong>de</strong> passage<br />
Manœuvre<br />
72 mm<br />
Pêne lançant réversible<br />
fermés, galvanisés<br />
massif, acier inoxydable brossé<br />
massif, zamac zingué<br />
double tour (20 mm)<br />
anti-sciage (pour dist. d’ent. = 55 mm), arrondi<br />
dormant bloc<br />
massif, zamac nickelé<br />
zamac<br />
8 mm<br />
oui<br />
cylindre<br />
DISPONIBILITÉ<br />
Entrée<br />
55 – 60 mm<br />
Têtière<br />
carrée (1), 2150 x 16 – 18 – 20 mm<br />
arrondie (2), 1700 x 18 - 20 - 24 mm<br />
Finition acier: laqué gris (1), acier inoxydable brossé (7)<br />
uniquement têtière 24 mm<br />
Largeur<br />
16 (6), 18 (8), 20 (0) ou 24 (4) mm<br />
Gâche<br />
plate (PT10321 <strong>et</strong> PT10621)<br />
équerre (PT20321 <strong>et</strong> PT20621)<br />
EMBALLAGE<br />
Vrac (gâches non incluse): têtière 16 ou 18 mm: par 10<br />
têtière 20 mm: par 8<br />
têtière 24 mm: par 7<br />
CARACTÉRISTIQUES SUPPLÉMENTAIRES<br />
Convient pour une utilisation dans <strong>de</strong>s portes coupe-feu (30’ / 60’)<br />
Veuillez vous renseigner auprès <strong>de</strong> votre fabricant <strong>de</strong> portes pour ce qui,<br />
concerne les dimensions maximales autorisées <strong>de</strong> la caisse <strong>de</strong> serrure<br />
<strong>et</strong> <strong>de</strong> la tétière enregistrées dan leur attestation Benor.<br />
CODE DE RÉFÉRENCE<br />
CODE ARTICLE<br />
Têtière<br />
T1081 1 2<br />
Finition<br />
1<br />
7<br />
6<br />
8<br />
0<br />
4<br />
55<br />
60<br />
Largeur Têtière<br />
Entrée<br />
T108111055<br />
T108111655<br />
T108111855<br />
T108111860<br />
T108121055<br />
T108121455<br />
T108121055<br />
T108121855<br />
T108121860
43<br />
<strong>Serrures</strong> <strong>multipoints</strong> - Serie 81<br />
T1081<br />
Serrure <strong>multipoints</strong> avec pênes dormants blocs
44<br />
<strong>Serrures</strong> <strong>multipoints</strong> - Serie 81<br />
T1581<br />
Serrure <strong>multipoints</strong> avec croch<strong>et</strong>s<br />
CARACTÉRISTIQUES<br />
Entraxe<br />
Sens<br />
Coffres<br />
Pêne lançant<br />
Pêne dormant<br />
Pênes auxiliaires<br />
Noix<br />
Carré<br />
Trous <strong>de</strong> passage<br />
Manœuvre<br />
72 mm<br />
Pêne lançant réversible<br />
fermés, acier galvanisé<br />
massif, acier inoxydable brossé<br />
massif, zamac zingué<br />
double tour (20 mm)<br />
anti-sciage (pour dist. d’ent. = 55 mm), arrondie<br />
croch<strong>et</strong>s<br />
acier nickelé<br />
zamac<br />
8 mm<br />
oui<br />
cylindre<br />
DISPONIBILITÉ<br />
Entrée<br />
55 – 60 mm<br />
Têtière<br />
carrée (1), 2150 x 16 – 18 mm<br />
arrondie (2), 1700 x 18 - 24 mm<br />
Finition acier: laqué gris (1), acier inoxydable brossé (7)<br />
uniquement têtière 24 mm<br />
Largeur<br />
16 (6), 18 (8) ou 24 (4) mm<br />
Gâche<br />
plate (PT10321 <strong>et</strong> PT15621)<br />
équerre (PT20321 <strong>et</strong> PT20621)<br />
EMBALLAGE<br />
Vrac (gâches non incluse): têtière 16 ou 18 mm: par 10<br />
têtière 24 mm: par 7<br />
CARACTÉRISTIQUES SUPPLÉMENTAIRES<br />
Convient pour une utilisation dans <strong>de</strong>s portes coupe-feu (30’ / 60’)<br />
T158121455: SKG**<br />
Veuillez vous renseigner auprès <strong>de</strong> votre fabricant <strong>de</strong> portes pour ce qui,<br />
concerne les dimensions maximales autorisées <strong>de</strong> la caisse <strong>de</strong> serrure <strong>et</strong> <strong>de</strong> la<br />
tétière enregistrées dan leur attestation Benor.<br />
CODE DE RÉFÉRENCE<br />
CODE ARTICLE<br />
Têtière<br />
T1581 1 2<br />
1<br />
7<br />
6<br />
8<br />
4<br />
55<br />
60<br />
Largeur Têtière<br />
T158111655<br />
T158111855<br />
T158121455<br />
T158121460<br />
T158127455<br />
T158127460<br />
T158121855<br />
Finition<br />
Entrée
45<br />
<strong>Serrures</strong> <strong>multipoints</strong> - Serie 81<br />
T1581<br />
Serrure <strong>multipoints</strong> avec croch<strong>et</strong>s
46<br />
<strong>Serrures</strong> <strong>multipoints</strong> - Serie 81<br />
T1781<br />
Serrure <strong>multipoints</strong> avec doubles pênes coniques<br />
CARACTÉRISTIQUES<br />
Entraxe<br />
Sens<br />
Coffres<br />
Pêne lançant<br />
Pêne dormant<br />
Pênes auxiliaires<br />
Noix<br />
Carré<br />
Trous <strong>de</strong> passage<br />
Manœuvre<br />
72 mm<br />
pêne lançant réversible<br />
fermés, galvanisés<br />
massif, acier inoxydable brossé<br />
massif, zamac zingué<br />
double tour (20 mm)<br />
anti-sciage (pour dist. d’ent. = 55 mm), arrondie<br />
doubles pênes coniques, acier nickelé<br />
zamac<br />
8 mm<br />
oui<br />
cylindre<br />
DISPONIBILITÉ<br />
Entrée<br />
55 – 60 mm<br />
Têtière<br />
carrée (1), 2150 x 16 – 18 mm<br />
arrondie (2), 1700 x 18 - 24 mm<br />
Finition acier: laqué gris (1), acier au chrome brossé (7)<br />
uniquement têtière 24 mm<br />
Largeur<br />
16 (6), 18 (8) ou 24 (4) mm<br />
Gâche<br />
plate (PT10321 en PT17621)<br />
équerre (PT20321 en PT20621)<br />
EMBALLAGE<br />
Vrac (gâches non incluse): têtière 16 ou 18 mm: par 10<br />
têtière 24 mm: par 7<br />
CARACTÉRISTIQUES SUPPLÉMENTAIRES<br />
Convient pour une utilisation dans <strong>de</strong>s portes coupe-feu (30’ / 60’)<br />
Veuillez vous renseigner auprès <strong>de</strong> votre fabricant <strong>de</strong> portes pour ce qui,<br />
concerne les dimensions maximales autorisées <strong>de</strong> la caisse <strong>de</strong> serrure<br />
<strong>et</strong> <strong>de</strong> la tétière enregistrées dan leur attestation Benor.<br />
CODE DE RÉFÉRENCE<br />
CODE ARTICLE<br />
Têtière<br />
T1781 1 2<br />
1<br />
7<br />
6<br />
8<br />
4<br />
55<br />
60<br />
Largeur Têtière<br />
T178111655<br />
T178111855<br />
T178121455<br />
T178121455KAB<br />
T178121460<br />
T178121855<br />
Finition<br />
Entrée
47<br />
<strong>Serrures</strong> <strong>multipoints</strong> - Serie 81<br />
T1781<br />
Serrure <strong>multipoints</strong> avec doubles pênes coniques
48<br />
<strong>Serrures</strong> <strong>multipoints</strong> - Serie 81<br />
T178121455KAB<br />
Serrure <strong>multipoints</strong> avec doubles pênes coniques -<br />
têtière courte<br />
CARACTÉRISTIQUES<br />
Entraxe<br />
Sens<br />
Coffres<br />
Pêne lançant<br />
Pêne dormant<br />
Pênes auxiliaires<br />
Noix<br />
Carré<br />
Trous <strong>de</strong> passage<br />
Manœuvre<br />
72 mm<br />
pêne lançant réversible<br />
fermés, acier galvanisé<br />
massif, laiton nickelé<br />
massif, zamac zingué<br />
double tour (20 mm)<br />
anti-sciage, arrondi<br />
doubles pênes, zamac nickelé<br />
zamac<br />
8 mm<br />
oui<br />
cylindre<br />
DISPONIBILITÉ<br />
Entrée<br />
55 mm<br />
Têtière<br />
arrondie (2), 1300 x 24 mm<br />
Finition acier: laqué gris (1)<br />
Largeur<br />
24 (4) mm<br />
Gâche<br />
plate (PT10321 en PT17621)<br />
équerre (PT20321 en PT2E621)<br />
EMBALLAGE<br />
Par unité (gâches non incluse)<br />
Vrac (gâches non incluse): par 7<br />
CARACTÉRISTIQUES SUPPLÉMENTAIRES<br />
Convient pour une utilisation dans <strong>de</strong>s portes coupe-feu (30’ / 60’)<br />
Veuillez vous renseigner auprès <strong>de</strong> votre fabricant <strong>de</strong> portes pour ce qui,<br />
concerne les dimensions maximales autorisées <strong>de</strong> la caisse <strong>de</strong> serrure<br />
<strong>et</strong> <strong>de</strong> la tétière enregistrées dan leur attestation Benor.<br />
CODE DE RÉFÉRENCE<br />
Têtière<br />
Largeur Têtière<br />
T1781 2 1 4 55<br />
KAB<br />
Finition<br />
Entrée
49<br />
<strong>Serrures</strong> <strong>multipoints</strong> - Serie 81<br />
T178121455KAB<br />
Serrure <strong>multipoints</strong> avec doubles pênes coniques -<br />
têtière courte
50<br />
Gâches<br />
<strong>Serrures</strong> <strong>de</strong> <strong>proj<strong>et</strong>s</strong><br />
PC080..39<br />
Exécution arrondie (2)<br />
Finition acier inoxydable brossé (7)<br />
Sens<br />
réversible droite <strong>et</strong> gauche<br />
Épaisseur 1,5 mm<br />
Lèvre<br />
15 mm<br />
Pour serrures : A13E1 A15E1<br />
A26E1 A15D5<br />
A26D5 A15D6<br />
A26D6<br />
PC080..48<br />
Exécution carrée (1),<br />
arrondie (2)<br />
Finition acier laqué en couleur inox (1)<br />
acier inoxydable brossé (7)<br />
Sens<br />
réversible droite <strong>et</strong> gauche<br />
Épaisseur 1,5 mm<br />
Lèvre<br />
24 mm<br />
Pour serrures : A13E6 A15E6<br />
A26E6 A13E1<br />
A15E1 A26E1<br />
A15D5 A26D5<br />
A15D6 A26D6<br />
PC081..39<br />
Exécution arrondie (2)<br />
Finition acier inoxydable brossé (7)<br />
Sens<br />
réversible droite <strong>et</strong> gauche<br />
Épaisseur 1,5 mm<br />
Lèvre<br />
15 mm<br />
Pour serrures : A30E1 A30D5<br />
A36D5 A30D6<br />
A36D6
51<br />
Gâches<br />
<strong>Serrures</strong> <strong>de</strong> <strong>proj<strong>et</strong>s</strong><br />
PC081..48<br />
Exécution arrondie (2)<br />
Finition acier laqué en couleur inox (1)<br />
acier inoxydable brossé (7)<br />
Sens<br />
réversible droite <strong>et</strong> gauche<br />
Épaisseur 1,5 mm<br />
Lèvre<br />
24 mm<br />
Pour serrures : A30E6 A30E1<br />
A30D5 A36D5<br />
A30D6 A36D6<br />
PC082..39<br />
Exécution arrondie (2)<br />
Finition acier inoxydable brossé (7)<br />
Sens<br />
réversible droite <strong>et</strong> gauche<br />
Épaisseur 1,5 mm<br />
Lèvre<br />
15 mm<br />
Pour serrures : A46E1 A46D5<br />
PC082..48<br />
Exécution arrondie (2)<br />
Finition acier laqué en couleur inox (1)<br />
acier inoxydable brossé (7)<br />
Sens<br />
réversible droite <strong>et</strong> gauche<br />
Épaisseur 1,5 mm<br />
Lèvre<br />
24 mm<br />
Pour serrures : A46E6 A46E1<br />
A46D5
52<br />
Gâches<br />
<strong>Serrures</strong> <strong>de</strong> <strong>proj<strong>et</strong>s</strong><br />
PC083..39<br />
Exécution arrondie (2)<br />
Finition acier inoxydable brossé (7)<br />
Sens<br />
réversible droite <strong>et</strong> gauche<br />
Épaisseur 1,5 mm<br />
Lèvre<br />
15 mm<br />
Pour serrures : A56E1 A56D5<br />
PC083..48<br />
Exécution arrondie (2)<br />
Finition acier laqué en couleur inox (1)<br />
acier inoxydable brossé (7)<br />
Sens<br />
réversible droite <strong>et</strong> gauche<br />
Épaisseur 1,5 mm<br />
Lèvre<br />
24 mm<br />
Pour serrures : A56E6 A56E1<br />
A56D5<br />
PC084..24<br />
3<br />
Exécution arrondie (2)<br />
Finition acier inoxydable brossé (7)<br />
Sens<br />
pas d’application<br />
Épaisseur 3,0 mm<br />
Lèvre<br />
pas d’application<br />
55,5<br />
4x R1<br />
15 ±0,1<br />
// //<br />
43 ±0,1<br />
34 ±0,1<br />
90 ±0,2<br />
10 ±0,2<br />
1<br />
90°<br />
±0,2<br />
Pour serrures :<br />
A76D5<br />
60<br />
±0,2<br />
23<br />
170<br />
3x<br />
5<br />
<br />
<br />
// //<br />
0<br />
24 - 0,2<br />
<br />
<br />
<br />
har<strong>de</strong>n <br />
ero<strong>de</strong>ren <br />
afwerking <br />
<br />
<br />
n° wijzigingen<br />
datum naam standaard <br />
artikel n° Baan n°<br />
aantal<br />
materiaal : RVS 304<br />
V-9828<br />
1<br />
groep : Maak<br />
PC08427 Sluitpl Haakslot A76C5<br />
datum naam <br />
g<strong>et</strong>ekend 27-03-2008 <br />
nagezien E.B.<br />
Deze tekening mag on<strong>de</strong>r geen tekening n°<br />
enkele vorm gecopieerd wor<strong>de</strong>n<br />
zon<strong>de</strong>r <strong>de</strong> schriftelijke toestemming<br />
status X<br />
van <strong>ASSA</strong> <strong>ABLOY</strong> nv V-9828<br />
±0,2<br />
10<br />
versie schaal<br />
A4v<br />
1:1
53<br />
Gâches<br />
<strong>Serrures</strong> <strong>de</strong> <strong>proj<strong>et</strong>s</strong><br />
PC085..39<br />
Exécution arrondie (2)<br />
Finition<br />
acier inoxydable brossé<br />
Sens<br />
gauche <strong>et</strong> droite différentes<br />
Épaisseur 1,5 mm<br />
Lèvre<br />
15 mm<br />
Pour serrures :<br />
A85D5<br />
A86D5<br />
PC085..48<br />
Exécution arrondie (2)<br />
Finition<br />
acier inoxydable brossé<br />
Sens<br />
gauche <strong>et</strong> droite différentes<br />
Épaisseur 1,5 mm<br />
Lèvre<br />
24 mm<br />
Pour serrures :<br />
A85D5<br />
A86D5
54<br />
Gâches<br />
<strong>Serrures</strong> <strong>multipoints</strong><br />
PT103-32<br />
Exécution<br />
Finition<br />
Sens<br />
Épaisseur<br />
arrondie<br />
acier: laqué gris<br />
acier inoxydable brossé<br />
réversible droite <strong>et</strong> gauche<br />
3 mm<br />
Pour serrures : MPS serie 81<br />
PT103-37<br />
Exécution<br />
Finition<br />
Sens<br />
Épaisseur<br />
arrondie<br />
acier: laqué gris<br />
acier inoxydable brossé<br />
réversible droite <strong>et</strong> gauche<br />
3 mm<br />
Pour serrures : MPS serie 81<br />
PT103-47<br />
Exécution<br />
Finition<br />
Sens<br />
Épaisseur<br />
arrondie<br />
acier: laqué gris<br />
acier inoxydable brossé<br />
réversible droite <strong>et</strong> gauche<br />
3 mm<br />
Pour serrures : MPS serie 81
55<br />
Gâches<br />
<strong>Serrures</strong> <strong>multipoints</strong><br />
PT106<br />
Exécution<br />
Finition<br />
Sens<br />
Épaisseur<br />
arrondie<br />
acier: laqué gris<br />
acier inoxydable brossé<br />
réversible droite <strong>et</strong> gauche<br />
3 mm<br />
Pour serrures :<br />
T1081<br />
PT156<br />
Exécution<br />
Finition<br />
Sens<br />
Épaisseur<br />
arrondie<br />
acier: laqué gris<br />
acier inoxydable brossé<br />
réversible droite <strong>et</strong> gauche<br />
3 mm<br />
Pour serrures :<br />
T1581<br />
PT176<br />
Exécution<br />
Finition<br />
Sens<br />
Épaisseur<br />
arrondie<br />
acier: laqué gris<br />
acier inoxydable brossé<br />
réversible droite <strong>et</strong> gauche<br />
3 mm<br />
Pour serrures :<br />
T1781
56<br />
Gâches<br />
<strong>Serrures</strong> <strong>multipoints</strong><br />
PT203<br />
Exécution<br />
Finition<br />
Sens<br />
Épaisseur<br />
arrondie<br />
acier: laqué gris<br />
réversible droite <strong>et</strong> gauche<br />
3 mm<br />
Pour serrures : MPS serie 81<br />
PT206<br />
Exécution<br />
Finition<br />
Sens<br />
Épaisseur<br />
arrondie<br />
acier: laqué gris<br />
réversible droite <strong>et</strong> gauche<br />
3 mm<br />
Pour serrures : MPS serie 81
57<br />
Nos produits<br />
Vue d’ensemble <strong>de</strong> la gamme
58<br />
Références<br />
MG Tower<br />
M. & J-M. Jaspers -<br />
J. Eyers & Partners
59<br />
Notes
<strong>ASSA</strong> <strong>ABLOY</strong> is the<br />
global lea<strong>de</strong>r in door<br />
opening solutions,<br />
<strong>de</strong>dicated to satisfying<br />
end-user needs for<br />
security, saf<strong>et</strong>y and<br />
convenience.<br />
<strong>ASSA</strong> <strong>ABLOY</strong> nv<br />
Sales and Mark<strong>et</strong>ing<br />
Hei<strong>de</strong> 9<br />
1780 Wemmel<br />
BELGIUM<br />
T + 32 2 247 79 11<br />
F + 32 2 216 17 49<br />
info@assaabloy.be<br />
www.assaabloy.be<br />
LI_SERR_2013_01 - Sous réserve <strong>de</strong> modification <strong>de</strong>s caractéristiques <strong>de</strong>s produits <strong>et</strong> <strong>de</strong>s illustrations <strong>et</strong> <strong>de</strong>s erreurs d’impression
