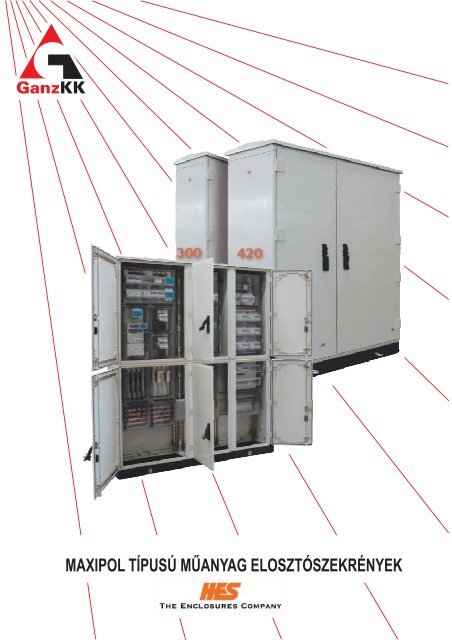

MAXIPOL TÍPUSÚ MÛANYAG ELOSZTÓSZEKRÉNYEK
(MOF)<br />
(C) (T) (TV)<br />
TETÕK<br />
-lapos tetõ (IP 55)<br />
-esõtetõ oldalsó ventillációval<br />
-peremes esõtetõ, elülsõ <strong>és</strong> hátsó ventillációval<br />
RUGALMAS ÖSSZEÉPÍTÉS<br />
-alsó a felsõhöz<br />
-oldal az oldalhoz<br />
-hátfal a hátfalhoz<br />
-elöl <strong>és</strong> hátul ajtós<br />
FELFOGÁSI, RÖGZÍTÉSI MÓDOK<br />
-rögzítõ elem falhoz (4 db)<br />
-rögzítõ elem padlóhoz (2 db)<br />
AJTÓKIVITELEK<br />
-sima felület (MP)<br />
-bordázott felület (MAP)<br />
-átlátszó ajtó (PT)<br />
-ablakos ajtó<br />
Az ajtók mindkét oldalra szerelhetõk<br />
(GCART)<br />
MAXIPOL TERMÉKEK FELÉPÍTÉSE<br />
KÉNYELMES MUNKAVÉGZÉS<br />
Központi osztókeret 2 ajtós változathoz<br />
(MONT.EXTR.)<br />
KÉTFÉLE CSUKLÓPÁNT<br />
-belsõ csuklópánt, ajtó nyílásszöge 105°<br />
-külsõ csuklópánt, ajtó nyílásszöge 180°<br />
Az ajtószerelvények felszerel<strong>és</strong>e nem<br />
igényel különleges szerszámot.<br />
KÉTFÉLE MÉLYSÉG<br />
300mm <strong>és</strong> 420 mm<br />
/3 /4<br />
Kábelrendezõ szekrény<br />
földbe ágyazható lábazattal<br />
(ZEP)<br />
(ZMA)<br />
ZÁRSZERKEZET VARIÁCIÓK<br />
A zárak, lakatok variációi a felhasználó<br />
igényei szerint alakíthatók ki.<br />
Kábelrendezõ szekrény<br />
(ZS)<br />
PADLÓ LÁBAZAT<br />
összetett <strong>elosztószekrények</strong>hez<br />
BETONBA ÁGYAZHATÓ KERETEK<br />
-belsõ oldali felfogókeret (CM)<br />
-külsõ oldali felfogókeret (MA)<br />
CM MA
Az elosztószekrény termékcsaládokat a <strong>GANZ</strong> KK Kft. a HES /Hispano Energias y Sistemas<br />
SA/ céggel együttmûköd<strong>és</strong>ben, kizárólagos joggal forgalmazza Magyarországon.<br />
MAXIPOL ELOSZTÓSZEKRÉNYEK ÁLTALÁNOS MINÕSÉGI JELLEMZÕI<br />
A MAXIPOL termékek megfelelnek az MSZ EN 50298 : 2000 (üres burkolatok kisfeszültségû kapcsoló<strong>és</strong><br />
vezérlõberendez<strong>és</strong>ekhez) c. szabvány elõírásainak.<br />
A szekrények üvegszállal erõsített hõre keményedõ polieszter (GRP) alapanyagból,<br />
magas hõmérsékleten <strong>és</strong> nagy nyomáson, pr<strong>és</strong>technológiával k<strong>és</strong>zülnek.<br />
A technológia <strong>és</strong> a konstrukció együttesen az alábbi paramétereket biztosítják:<br />
ÜTÉSÁLLÓ<br />
IK 10 20 Joule<br />
UNE-EN 50102<br />
<strong>és</strong> IEC 62262<br />
elõírásai szerint<br />
ÖNKIOLTÓ<br />
a lángot nem táplálja,<br />
izzószálas próba<br />
960 °C<br />
UNE-EN 60695-2-1/0<br />
<strong>és</strong> IEC 60695-2-10<br />
elõírásai szerint<br />
HÕÁLLÓSÁGI OSZTÁLY<br />
-50...+150 °C<br />
E150° az UNE 21305,<br />
EN-HD 566S1 <strong>és</strong> az<br />
IEC 60085 elõírásai szerint<br />
HALOGÉNMENTES<br />
ég<strong>és</strong>kor mérgezõ<br />
gázok nem keletkeznek.<br />
NEDVESSÉGÁLLÓ<br />
párát, vizet nem<br />
abszorbeál<br />
JÓVÁHAGYÁSOK ÉS TANÚSÍTVÁNYOK<br />
LGAI - Laboratori General d’ Assaig i Investigacions<br />
VÉDETTSÉG<br />
IP 55<br />
UNE 20324,<br />
IEC - EN 60529 <strong>és</strong><br />
IEC 62262 elõírásai<br />
szerint<br />
KETTÕS SZIGETELÉS<br />
Érint<strong>és</strong>védelem<br />
UNE-EN 60439-1 <strong>és</strong><br />
IEC 60439-1 elõírásai<br />
szerint<br />
Ui= 690 V<br />
KORRÓZIÓÁLLÓ<br />
ellenáll az idõjárás<br />
változásainak, UV álló<br />
KÖNNYÛ, GYORS<br />
könnyen, gyorsan<br />
installálható, szerelhetõ,<br />
különleges szerszámokat<br />
nem igényel<br />
SZÍN<br />
RAL 7035
CC (IP 55)<br />
lapos tetõr<strong>és</strong>z<br />
zárt alsór<strong>és</strong>z<br />
A TÍPUSJELEK ÉRTELMEZÉSE<br />
MAP = MAXIPOL termékcsalád bordázott ajtóval<br />
MP = MAXIPOL termékcsalád sima felületü ajtóval<br />
TC (IP 43)<br />
esõtetõ<br />
zárt alsór<strong>és</strong>z<br />
ALAPKIVITELEK<br />
TVC (IP 43)<br />
peremes esõtetõ<br />
zárt alsór<strong>és</strong>z<br />
CA (IP 55)<br />
lapos tetõr<strong>és</strong>z<br />
nyitott alsór<strong>és</strong>z<br />
Magassági modulok száma<br />
1 modul = 250mm<br />
TA (IP 43)<br />
esõtetõ<br />
nyitott alsór<strong>és</strong>z<br />
MAXIPOL<br />
Sima (MP) vagy bordázott (MAP) ajtó<br />
Szélességi modulok száma<br />
1 modul = 250 mm<br />
Mélységi méret /3 , /4<br />
3 = 300 mm, 4 = 420 mm<br />
Típus betûjele<br />
Ajtók száma<br />
(Szekrények összeépít<strong>és</strong>énél lehet AA<br />
típus is)<br />
MÉRETEK [mm]<br />
(300 mm <strong>és</strong> 420 mm mélység)<br />
Átlátszó ajtó /PT<br />
500x500 500x750 750x500 750x750 750x1000<br />
TVA (IP 43)<br />
peremes esõtetõ<br />
nyitott alsór<strong>és</strong>z<br />
1000x500 1000x750 1000x1000 1150x750 1250x500 1250x750 1250x1000<br />
csak 300 mm<br />
mélységnél<br />
<strong>GANZ</strong> <strong>Kapcsoló</strong>- <strong>és</strong> K<strong>és</strong>zülékgyártó Kft. 1
MAXIPOL<br />
2<br />
szélesség<br />
m<br />
a<br />
g<br />
a<br />
s<br />
s<br />
á<br />
g<br />
PSV<br />
PSH<br />
ÖSSZEÁLLÍTÁSOK<br />
ELVÁLASZTÓLAPOK<br />
Függõleges elválasztólapok<br />
PSV-500<br />
- 500 mm magasságú<br />
szekrényekhez<br />
PSV-750 - 750 mm magasságú<br />
szekrényekhez<br />
PSV-1000 - 1000 mm magasságú<br />
szekrényekhez<br />
Vízszintes elválasztólapok<br />
PSH-500 - 500 mm szélességû<br />
szekrényekhez<br />
PSH-750 - 750 mm szélességû<br />
szekrényekhez<br />
PSH-1000 - 1000 mm szélességû<br />
szekrényekhez<br />
/3 /4 - 300 mm <strong>és</strong> 420 mm mélységû<br />
szekrényekhez<br />
Példa: PSV-500/3 függõleges elválasztólap 500 mm széles,<br />
300 mm mély szekrényhez, vízszintes irányú<br />
továbbépít<strong>és</strong>hez<br />
<strong>GANZ</strong> <strong>Kapcsoló</strong>- <strong>és</strong> K<strong>és</strong>zülékgyártó Kft.
MOF - felerõsítõfül falhoz (4db)<br />
CM+MA - betonba ágyazható keret<br />
ZMA - padló lábazat<br />
RÖGZÍTÉSI LEHETÕSÉGEK<br />
Rögzít<strong>és</strong>i méretek a<br />
szekrények méretei szerint<br />
A B<br />
500 404 552<br />
750 618 802<br />
1000 868 1052<br />
CM -<br />
belsõ oldali keret<br />
MA - külsõ oldali keret<br />
Felerõsít<strong>és</strong>i pontok<br />
A* A** B<br />
500 190 310 440<br />
750 190 310 640<br />
1000 190 310 940<br />
* 300 mm mélységû tokozatoknál<br />
** 420 mm mélységû tokozatoknál<br />
/3 - 300 mm mélységû tokozatok<br />
/4 - 420 mm mélységû tokozatok<br />
Felerõsít<strong>és</strong>i pontok<br />
A B C<br />
500 480 380 440<br />
750 730 830 690<br />
1000 980 880 940<br />
220 220<br />
220 220<br />
MAXIPOL<br />
300 mm mélység<br />
420 mm mélység<br />
<strong>GANZ</strong> <strong>Kapcsoló</strong>- <strong>és</strong> K<strong>és</strong>zülékgyártó Kft. 3<br />
184<br />
284
MAXIPOL<br />
4<br />
S<br />
Z<br />
E<br />
K<br />
R<br />
É<br />
N<br />
Y<br />
M<br />
É<br />
L<br />
Y<br />
S<br />
É<br />
G<br />
E<br />
300<br />
420<br />
300<br />
420<br />
BELSÕ AJTÓK<br />
EGYÉB TARTOZÉKOK<br />
DVG - ventillációs k<strong>és</strong>zülék<br />
PPA - irattartó<br />
PI - típusjel a tokozat mérete [mm] szerint<br />
500x500 500x750 750x500 750x750 750x1000 1000x500<br />
223 233 323 333 343 423<br />
224 234 324 334 344 424<br />
1000x750 1000x1000 1150x750 1250x500 1250x750<br />
433 443 433L 523 533<br />
434 444 - 524 534<br />
Példa: PI 223 : 500x500x300 mm méretû szekrényhez<br />
RET/MP - ajtó kitámasztó<br />
nyílásszög 105°<br />
<strong>GANZ</strong> <strong>Kapcsoló</strong>- <strong>és</strong> K<strong>és</strong>zülékgyártó Kft.
SZERELÕ LAPOK<br />
Poli<strong>és</strong>z ter:<br />
PBPD- (szekrényméret típusjele)<br />
Fém: PBMD- (szekrényméret típusjele)<br />
MAXIPOL<br />
Poli<strong>és</strong>zter /fix/ típusjel: PBP- (szekrényméret típusjele)<br />
- vastagság: 4 mm PBP-333 -ig, felette 5 mm<br />
Fém /fix/ típusjel: PBM- (szekrényméret típusjele)<br />
- vastagság: 2 mm PBM-333 -ig, felette 2,5 mm<br />
Példa: PBP 323 : 750x500x300 méretû szekrényhez<br />
Mélységben állítható <strong>és</strong> csuklópántos (kifordítható) szerelõlapok<br />
MÉRETEK [mm]<br />
A B C D<br />
PBP-22 375 353 405 393<br />
PBP-23 625 353 655 393<br />
PBP-32 375 603 405 643<br />
PBP-33 625 603 655 643<br />
PBP-34 875 603 905 643<br />
PBP-42 375 853 405 893<br />
PBP-43 625 853 655 893<br />
PBP-44 875 853 905 893<br />
PBP-43L<br />
635 1003 655 1043<br />
PBP-52 375 1103 405 1143<br />
PBP-53 625 1103 656 1143<br />
<strong>GANZ</strong> <strong>Kapcsoló</strong>- <strong>és</strong> K<strong>és</strong>zülékgyártó Kft. 5
MAXIPOL<br />
6<br />
MP-22/MAP-22<br />
MP-23/MAP-23<br />
MP-24/MAP-24<br />
MP-32/MAP-32<br />
MP-33/MAP-33<br />
MP-34/MAP-34<br />
MP-42/MAP-42<br />
MP-43/MAP-43<br />
MP-44<br />
MAP-43L<br />
MAP-52<br />
MAP-53<br />
ZS - kábelrendezõ szekrény<br />
magasság 500 mm<br />
Változatok:<br />
Alapkivitelek befoglaló méretei<br />
A A A* A A A* B D E<br />
CC TC TVC CA TA TVA<br />
500 524 509 490 514 499 500 415 400<br />
500 524 509 490 514 499 750 415 650<br />
500 524 509 490 514 499 1000 415 900<br />
750 774 759 740 764 749 500 665 400<br />
750 774 759 740 764 749 750 665 650<br />
750 774 759 740 764 749 1000 665 900<br />
1000 1024 1009 990 1014 999 500 915 400<br />
1000 1024 1009 990 1014 999 750 915 650<br />
1000 1024 1009 990 1014 999 1000 915 900<br />
1160 1174 1159 1140 1164 1149 750 1065 650<br />
1250 1274 1259 1240 1264 1249 500 1165 400<br />
1250 1274 1259 1240 1264 1249 750 1165 650<br />
ZS vagy ZEP503:<br />
500 mm széles, 300 mm mély szekrényhez<br />
753:<br />
750 mm széles, 300 mm mély szekrényhez<br />
1003:<br />
1000 mm széles, 300 mm mély szekrényhez<br />
ZS vagy ZEP 504:<br />
754:<br />
1004:<br />
500 mm széles, 420 mm mély szekrényhez<br />
750 mm széles, 420 mm mély szekrényhez<br />
1000 mm széles, 420 mm mély szekrényhez<br />
Kábelrendezõtõl függõen a típusjel kezdete ZS vagy ZEP.<br />
340 (300 mm mélységhez)<br />
460 (420 mm mélységhez)<br />
ZEP - kábelrendezõ szekrény<br />
földbe ágyazható lábazattal<br />
magassága 750 mm.<br />
A kábelrendezõ ajtó magassága<br />
375 mm.<br />
<strong>GANZ</strong> <strong>Kapcsoló</strong>- <strong>és</strong> K<strong>és</strong>zülékgyártó Kft.
LENGÕKAROS SÜLLYESZTETT AJTÓKILINCSEK<br />
KÜLÖNFÉLE ZÁRBETÉTEKKEL ÉS LAKATVÉDELMEKKEL<br />
TT - háromszögfejû zár, 11 mm-es<br />
EC - lakatvédelem<br />
TPTEC<br />
EKCU6<br />
EKCU8<br />
- háromszögfejû zár<br />
lakatvédelemmel<br />
EK220 - kulcsos zárbetéttel<br />
- négyszögkulcsos<br />
zárbetéttel, 6x6 mm<br />
- négyszögkulcsos<br />
zárbetéttel, 8x8 mm<br />
MAXIPOL<br />
EKTEC - lakatolható<br />
zárszerkezet<br />
(MAP típusokhoz,<br />
1000 mm felett)<br />
EKDOB - kétkörmû zárbetéttel<br />
(MP típusokhoz)<br />
EKTRI - háromszögkulcsos<br />
zárbetéttel<br />
<strong>GANZ</strong> <strong>Kapcsoló</strong>- <strong>és</strong> K<strong>és</strong>zülékgyártó Kft. 7
MAXIPOL<br />
8<br />
FELHASZNÁLÓI SZEMPONTOK - FELHASZNÁLÁSI TERÜLETEK<br />
Ezt a termékcsaládot a nagyméretû elosztó szekrények alkotják. 12 féle méretben 500x500 mm-tõl 1250x1000 mm-ig,<br />
2 féle, 300 <strong>és</strong> 420 mm mélységû mérettel k<strong>és</strong>zülnek. Ezek a méretek egyedi szekrényekre vonatkoznak, melyekbõl<br />
egymás mellé, fölé vagy háttal szerelve - elvileg - bármilyen méretû összetett kapcsolótáblák építhetõk.<br />
Aszekrények névleges szigetel<strong>és</strong>i feszültsége 690 V, névleges árama 1000A, védettsége kültéri kivitel esetén IP 55,<br />
beltéri kivitelben IP 43, ez utóbbi önventillációs képességgel rendelkezik. A termék színe RAL 7035 szürke, de<br />
lehetséges a szürkétõl eltérõ szín alkalmazása. Rendelkezik betápláló <strong>és</strong> elosztó gyûjtõsín kiépít<strong>és</strong>éhez szükséges<br />
tartozékokkal, síntartókkal, betáp- <strong>és</strong> elágazó kapcsokkal, stb.<br />
Felhasználhatók az ipari <strong>és</strong> kommunális energiaellátás, vezérl<strong>és</strong> <strong>és</strong> szabályozás legkülönfélébb területén a<br />
vegyiparban, vízmûveknél, elektromos, hidraulikus, pneumatikus vezérl<strong>és</strong>ekben, kommunikációs rendszerekben, a<br />
közúti energiaellátásban, világítási <strong>és</strong> jelzõrendszerekben, közmûvek energiaellátási vezérlõ rendszereiben stb. Az<br />
ipari felhasználásban jellemzõen az MP (sima ajtós) típus, míg a városi <strong>és</strong> közmûvekben a MAP (bordázott ajtós) típus<br />
kerül alkalmazásra.<br />
A szekrényekre jellemzõ a kivitelek változatossága. A típusok sokaságát az alapvetõ méretek változatosságán túl a<br />
különbözõ tartozékok sokfélesége is variálja.Az ajtók bal <strong>és</strong> jobb oldalra, vagy akár a hátoldalra is szerelhetõk. Lehetnek<br />
° °<br />
tömör, átlátszó vagy ellenõrzõ ablakkal ellátott kivitelûek.Abelsõ vagy külsõ csuklópántokkal 105 vagy 180 nyílásszög<br />
biztosítható. A lengõkaros fogantyúk különféle zárbetéttel <strong>és</strong> lakatvédelemmel szerelhetõk. A szekrények lehetnek alul<br />
<strong>és</strong> felül nyitottak vagy zártak, sima vagy peremes esõtetõs kivitelûek. A szekrények helyszíni installációjához szükséges<br />
komponensek <strong>és</strong> tartozékok az egyszerû fali <strong>és</strong> a padozat felerõsítõ vasalásoktól, padozati szekrény- <strong>és</strong> táblalábazaton<br />
át, a betonba vagy földbe ágyazható kábelrendezõ szekrénnyel ellátott lábazatig terjednek.<br />
<strong>GANZ</strong> <strong>Kapcsoló</strong>- <strong>és</strong> K<strong>és</strong>zülékgyártó Kft.
Change language
