Maschinen- und Anlagenbau<br />

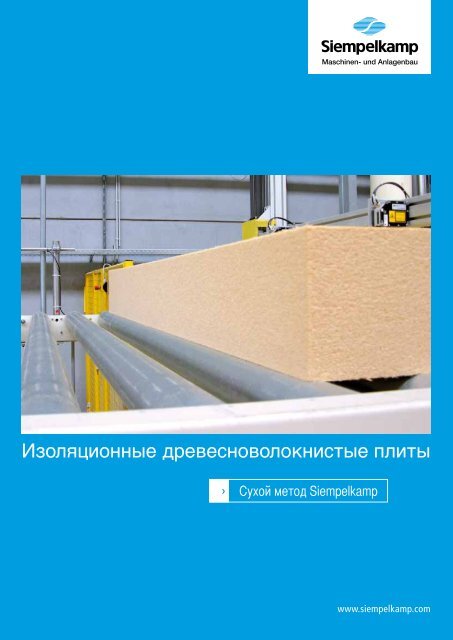

<strong>Изоляционные</strong> <strong>древесноволокнистые</strong> <strong>плиты</strong><br />
><br />
Сухой метод <strong>Siempelkamp</strong><br />
www.siempelkamp.com
<strong>Изоляционные</strong><br />
<strong>древесноволокнистые</strong> <strong>плиты</strong><br />
<strong>Изоляционные</strong> <strong>древесноволокнистые</strong> <strong>плиты</strong> были одним из<br />
первых изоляционных продуктов промышленного изготовления.<br />
Сегодня они отвоёвывают свою долю рынка в Германии,<br />
несмотря на серьёзную конкуренцию со стороны продуктов из<br />
минерального волокна и пенопластов.<br />
Основные преимущества при применении изоляционных<br />
древесноволокнистых плит:<br />
• Древесина – возобновляемое сырье<br />
Ее обработка не требует высоких энергозатрат<br />
Древесина экологически-безопасный материал<br />
• Они повышают комфорт жизненного пространства<br />
Теплоемкость древесины намного выше, чем у минеральных<br />
волокон или пенопластов, поэтому изоляционные<br />
<strong>древесноволокнистые</strong> <strong>плиты</strong> летом намного лучше<br />
защищают от жары.<br />
• Они поддерживают равномерный микроклимат<br />
помещения<br />
Теплопроводность изоляционных древесноволокнистых плит<br />
почти не зависит от влажности, что позволяет реализовать<br />
диффузионно открытые стеновые конструкции. Поглощенная<br />
влага со временем без проблем отводится обратно.<br />
• Они подходят к системе<br />
Для зданий из деревянных конструкций изоляционная<br />
древесноволокнистая плита «подходит к системе»<br />
ContiTherm<br />
Убедительная концепция<br />
производства изоляционных<br />
древесноволокнистых плит<br />
Сырье для производства изоляционных плит является<br />
древесная щепа. Щепа перерабатывается в волокна в обычном<br />
паровом рафинере и далее высушивается в быстродействующей<br />
трубе-сушилке.<br />
Вместо стандартного мокрого метода производства был разработан<br />
революционный сухой процесс с использованием новых систем<br />
связующих смол. После сушки волокна смешивают со специальной<br />
быстро твердеющей изоцианатной смолой. Для нанесения этой<br />
смолы научно-исследовательский отдел фирмы <strong>Siempelkamp</strong><br />
провел глубокие исследования, разработал и испытал новый метод<br />
распыления смолы на волокна в башенной установке.<br />
Еще одно нововведение: после подпрессовщика ковер поступает<br />
на участок калибровки и отверждения на основе уникального<br />
устройства предварительного нагрева ContiTherm фирмы<br />
<strong>Siempelkamp</strong>. Здесь ковер подвергают быстрому нагреву за счет<br />
продувания через него паровоздушной смеси.<br />
Для реализации новой концепции, узел ContiTherm оснащен<br />
удлинненной зоной калибровки. Модернизированная система<br />
обеспечивает нагрев и отверждение даже самого толстого ковра<br />
толщиной до 300 мм. В конце участка непрерывная плита<br />
разрезается диагональной пилой на <strong>плиты</strong> заданной длины.<br />
<strong>Siempelkamp</strong> с удовлетворением отмечает, что его усилия по<br />
развитию новой технологии и оборудования привели к прорыву<br />
в производстве изоляционных древесноволокнистых плит<br />
полностью сухим методом.
Нанесение смолы<br />
><br />
Новый сухой метод <strong>Siempelkamp</strong><br />
Технические характеристики<br />
><br />
Технологический процесс<br />
Сырьё:<br />
Древесина (окоренная) Древесина мягких хвойных пород (как ель, пихта, сосна)<br />
Связующее PMDI (поли-метилен-диизоцианат) – для жестких плит<br />
По запросу: двухкомпонентные волоконные системы (для гибких плит)<br />
Гидрофобизатор (при необходимости) Парафиновая эмульсия<br />
Анти-пирен (в зависимости от плотности) Фосфат аммония<br />
Размер производственных площадей примерно 6,500 m 2<br />
(только производство, без учета складов и вспомогательных участков.) примерно 150 m x 42 m<br />
Ширина <strong>плиты</strong> прибл.от 2400 до 2600 mm, в зависимости от требований к товарной плите<br />
Жесткая плита – Производительность<br />
(зависит от плотности и толщины) 36 – 72 куб. М в час<br />
По сырью До 7 тн. в час сухой древесины<br />
По запросу: гибкая плита – производительность<br />
(зависит от плотности и толщины) 45 – 75куб. М в час<br />
По сырью До 3 тн. в час сухой древесины<br />
<strong>Siempelkamp</strong> разработал новый технологический процесс<br />
и за счет этого улучшил характеристики изоляционных<br />
древесноволокнистых плит.<br />
Разработанный фирмой <strong>Siempelkamp</strong> сухой метод на многих<br />
стадиях переработки опирается на проверенные технологические<br />
решения:<br />
• эффективная сушка древесных волокон в<br />
быстродействующей трубе-сушилке<br />
• использование высокореактивной смолы PMDI<br />
для быстрого отверждения<br />
• нанесение смолы «сухим распылением»<br />
• механическое формирование ковра из сухих волокон<br />
• быстрый нагрев ковра по методу <strong>Siempelkamp</strong> ContiTherm<br />
• поперечная резка непрерывных отвержденных плит<br />
диагональной пилой<br />
• резка на заданный размер в непрерывном режиме в<br />
соответствии со спросом<br />
Сухой метод дает решающие преимущества:<br />
• плотности плит начиная с 80кг/м 3 (5 lbs./cu.ft.)<br />
• толщины до 300 мм – в едином гомогенном слое<br />
• не требуется очистка сточных вод<br />
• низкие энергозатраты<br />
По специальному запросу с установкой дополнительного<br />
оборудования на той же линии можно производить гибкие <strong>плиты</strong>:<br />
• на основе двухкомпонентных волоконных связующих<br />
• пониженной до 40 кг/м 3 плотности
Области применения<br />
<strong>Изоляционные</strong><br />
<strong>древесноволокнистые</strong> <strong>плиты</strong><br />
используют для тепло- и<br />
звукоизоляции крыш – стен –<br />
полов. Плиты обеспечивают зимой<br />
защиту от холода и – что еще<br />
важнее – летом от жары.<br />
Покрытия крыш:<br />
• Изоляция поверх стропил<br />
(достаточная прочность на сжатие для восприятия весовой<br />
нагрузки покрытия крыши, например, черепица)<br />
• Изоляция под стропилами (по рейкам) в качестве<br />
дополнительной изоляции при недостаточной высоте стропил<br />
• Изоляция между стропилами<br />
(например, при производстве сборных домов)<br />
Стены:<br />
• Изоляция наружных и внутренних стен<br />
(изоляция от тепло- и звукопередачи)<br />
• Материал для наружной изоляции и облицовки<br />
(EIFS = внешние изоляционно-отделочные <strong>плиты</strong>)<br />
• Внутренняя изоляция для ремонтных работ<br />
Полы:<br />
• Прочность на сжатие позволяет использовать для<br />
изоляция «плавающего» пола<br />
• Изоляция от ударного шума<br />
(например, под ламинатом и паркетом)<br />
Изоляционная древесноволокнистая плита по сухому методу <strong>Siempelkamp</strong><br />
Свойства / жесткие <strong>плиты</strong> Плотность [кг/м 3 ]<br />
110 140 200<br />
Сжатие EN 826 kPa прибл.20 прибл.70 прибл.200<br />
Теплопроводность (номинальное значение) EN 13171 Вт / м K прибл. 0.037 прибл. 0.040 прибл. 0.045<br />
Класс огнестойкости *) EN 13501 Класс Е<br />
*) с антипиренами (в зависимости от плотности)<br />
><br />
Посетите наш сайт! www.siempelkamp.com<br />
Изоляция поверх стропил<br />
Изоляция плоской крыши<br />
EIFS – внешние изоляционноотделочные<br />
<strong>плиты</strong><br />
«Плавающий» пол на<br />
изоляционной<br />
древесноволокнистой плите<br />
Вариант: гибкая плита<br />
изоляция между стропилами<br />
<strong>Siempelkamp</strong> Maschinen- und Anlagenbau GmbH & Co. KG · <strong>Siempelkamp</strong>strasse 75 · 47803 Krefeld · Germany · Phone: +49 (0) 21 51 / 92-30 · Fax: +49 (0) 21 51 / 92-56 04<br />
06.2012/500RUS
