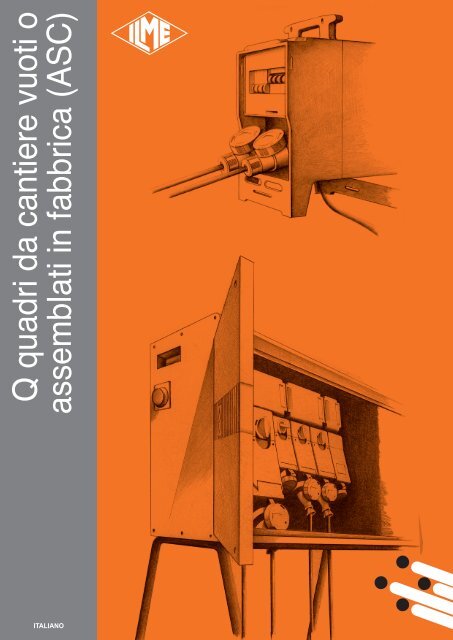

Q quadri da cantiere vuoti o<br />
assemblati in fabbrica (ASC)<br />
i<br />
ITALIANO
presentazione prodotti<br />
L’azienda e il prodotto<br />
La <strong>SpA</strong> INDUSTRIA LOMBARDA MATERIALE ELETTRICO opera a Milano dal<br />
1938 nel settore elettrotecnico per la fabbricazione di prodotti destinati agli<br />
impieghi industriali.<br />
Espressione della tradizionale imprenditorialità lombarda, nel corso di oltre<br />
mezzo secolo di continua espansione, la ILME si è affermata nei principali mercati<br />
mondiali, anche operando direttamente nei paesi guida del progresso<br />
dell’automazione, fra cui Germania e Giappone.<br />
Nel settore delle connessioni elettriche per applicazioni nell’automazione<br />
industriale, caratterizzata da prestazioni elevate e massima esigenza di<br />
affidabilità, la ILME è oggi partner riconosciuta di numerose aziende leader nel<br />
mondo.<br />
I valori fondamentali che da sempre la guidano sono:<br />
innovazione del prodotto e originalità delle soluzioni, eccellente rapporto<br />
qualità-prezzo, senso del servizio, etica del comportamento e rispetto<br />
dell’ambiente.<br />
Per la continua evoluzione dei risultati qualitativi, la ILME ha sempre stimolato i<br />
La marcatura CE<br />
Dal 1 gennaio 1997 per immettere nel mercato dell'Unione Europea i prodotti elettrici<br />
è obbligatoria l'apposizione, a cura del fabbricante, della marcatura CE ai sensi della<br />
direttiva Bassa Tensione 73/23/CEE (recepita in Italia come legge 18-10-1977 n°<br />
791) e sua modifica 93/68/CEE (recepita in Italia come D.L. 25-11-1996 n° 626/96<br />
pubblicato sul suppl. alla G.U. del 14-12-1996).<br />
La marcatura deve essere posta sul prodotto o, quando non possibile, sull'imballo,<br />
sulle avvertenze d'uso o sul certificato di garanzia. Con essa il fabbricante dichiara<br />
che il proprio prodotto è conforme a tutte le direttive dell'Unione Europea nel cui<br />
campo d'applicazione esso ricade.<br />
Tutti i prodotti ILME riportano pertanto la marcatura CE sul prodotto o sulla<br />
confezione.<br />
Tutti i prodotti ILME rientrano infatti nel campo d'applicazione della direttiva Bassa<br />
Tensione. Per l'apposizione della marcatura CE è richiesta la stesura di una dichiarazione<br />
di conformità. Tale documento, non dovuto ad alcun titolo al mercato, è da<br />
tenersi a disposizione dell'autorità di controllo<br />
(in Italia il Ministero dell'industria del commercio<br />
e dell'artigianato).<br />
In essa il fabbricante dichiara la norma tecnica<br />
di sicurezza seguita nella costruzione<br />
del prodotto. Questa norma (può essere più<br />
di una) deve essere, in ordine decrescente<br />
di preferenza:<br />
- una norma europea (prefisso EN)<br />
- un documento di armonizzazione europeo<br />
(prefisso HD)<br />
- una norma internazionale IEC<br />
- una norma nazionale<br />
- in assenza di riferimenti normativi, una<br />
specifica interna del fabbricante, che<br />
comunque garantisca il rispetto dei requisiti<br />
fondamentali di sicurezza della direttiva.<br />
propri collaboratori alla massima responsabilità e partecipazione.<br />
La ricerca dei materiali più adatti, la qualità e sicurezza dei cablaggi, l’economia<br />
dei tempi impiegati, la pronta disponibilità del servizio ove e quando necessaria,<br />
sono tutti elementi di quel vantaggio per l’utente che è pensiero guida<br />
fondamentale dell’azienda.<br />
La conformità a norme tecniche armonizzate<br />
(ossia ratificate dal CENELEC) costituisce<br />
presunzione di adeguamento ai requisiti<br />
essenziali di sicurezza delle direttive.<br />
La marcatura CE dei prodotti ILME consegue<br />
alla dichiarazione di conformità degli<br />
stessi a norme armonizzate o a norme internazionali<br />
IEC.<br />
Con la marcatura CE, ILME esprime conformità<br />
integrale (non correlata ai soli requisiti<br />
essenziali di sicurezza della direttiva) a<br />
quelle stesse norme europee, internazionali<br />
o nazionali sulle quali si basano i marchi di<br />
certificazione volontaria di sicurezza (es.:<br />
IMQ e VDE).<br />
ILME intende in tal modo conferire alla marcatura<br />
CE il valore di autocertificazione di<br />
sicurezza, data la perdita di valore giuridico delle certificazioni volontarie emesse da<br />
terze parti sancita dalla direttiva 93/68/CEE.<br />
Ciò premesso, pressochè tutti i prodotti ILME continuano a fregiarsi dei marchi volontari<br />
di conformità e sono conformi alla direttiva europea RoHS.<br />
Certificazioni<br />
La quasi totalità degli articoli illustrati nel presente catalogo tecnico è certificata<br />
dall'Istituto Italiano del Marchio di Qualità, come attestato dal Marchio IMQ (si veda<br />
l'indicazione riportata a lato di ciascun articolo).<br />
Tutte le informazioni contenute nel presente catalogo<br />
non sono impegnative e possono essere variate senza alcun preavviso.
generalità e normative quadri da cantiere ASC<br />
La gamma di quadri da cantiere ASC ILME, si arricchisce della nuova serie QM di quadretti mobili, per uso in cantieri edili.<br />
La struttura autoportante, studiata appositamente per l'ambiente cantieristico, ne permette il facile utilizzo senza necessità di telai o ulteriori accessori<br />
di supporto.<br />
La costruzione è indicata per molti ambienti di lavoro (per es.: stand fieristici ed allestimenti temporanei, ambienti industriali, luoghi dell’industria<br />
zootecnica e della trasformazione alimentare ecc.), ovvero in tutte le circostanze in cui si rende temporaneamente necessaria la distribuzione di potenza<br />
moltiplicando le uscite a disposizione. Il tutto in piena sicurezza, grazie alla presenza di protezione differenziale e contro i cortocircuiti.<br />
La serie QM nasce per realizzare piccoli quadri di distribuzione con numero di uscite che, a seconda dei modelli, varia da un minimo di due ad un<br />
massimo di sei.<br />
Le prese di corrente previste possono essere di tipo semplice (prese fisse da incasso serie Pluso tipi PQ/PQF) oppure di tipo con interruttore di blocco<br />
(serie SQE, oppure – a richiesta – con fusibili, serie SQV).<br />
La struttura si basa su un involucro/telaio, composto da due semigusci sostanzialmente simmetrici, che ospita su un lato un vano per apparecchi<br />
modulari (per l’interruttore magnetotermico con blocco differenziale con I ∆n ≤ 30 mA che funge da interruttore generale del quadro) e sino a 6 prese<br />
disposte sulle due facce.<br />
Il quadro è realizzato in materiale termoplastico antiurto e autoestinguente MIL.BOX ® , di colore grigio scuro RAL 7012, stampato ad iniezione con la<br />
tecnologia BC-MUL ® . Tale tecnica garantisce estrema robustezza meccanica, elevata resistenza agli urti ed ottima resistenza agli agenti<br />
atmosferici (temperatura e umidità elevate) e a numerosi agenti chimici.<br />
Sulla parte superiore è ricavata un’ampia maniglia per il sollevamento e il trasporto, che funge anche da pratico avvolgicavo per il cordone di<br />
alimentazione durante il trasporto e l’immagazzinamento.<br />
La struttura è pensata per l’impilamento di più unità tra loro agganciate.<br />
Il cavo di alimentazione in gomma neoprene antiabrasione H07 RN-F 5x4 mm 2 di lunghezza 4 m è terminato da spina mobile di tipo industriale conforme<br />
alla norma CEI EN 60309-2.<br />
L'uscita del cavo posizionata sulla base del quadro riduce gli ingombri e garantisce maggiore stabilità in caso di "strappi" accidentali.<br />
Il quadro risponde alle prescrizioni della norma CEI EN 60439-4.<br />
Principali caratteristiche<br />
Grado di protezione: IP65 con prese senza dispositivo di blocco PEW … PQ/PQF (IP67),<br />
a richiesta versioni IP44 con prese PE … PQ/PQF (IP44)<br />
IP55<br />
Indice di resistenza meccanica: IK08 secondo CEI EN 50102.<br />
con prese complementari tipo Schuko ® 1) e/o con prese con dispositivo di blocco tipo SQE<br />
(a richiesta tipo SQV con fusibili)<br />
1)<br />
Schuko ® è un marchio registrato della<br />
SCHUKO-Warenzeichenverband e.V.<br />
1
Q caratteristiche tecniche<br />
Quadri ILME di distribuzione per cantiere<br />
La gamma ILME di quadri per cantiere serie Q comprende:<br />
- due quadri vuoti in kit di montaggio (QP V e QG V) atti ad alloggiare una batteria di prese industriali interbloccate con i relativi dispositivi di protezione automatici contro i contatti<br />
diretti ed indiretti e contro le sovracorrenti e i cortocircuiti.<br />
- quattro serie di quadri da cantiere (QP TI, QP SQ, QG TI e QG SQ) assemblati in fabbrica (ASC) comprensivi di prese, dispositivi di protezione e comando.<br />
Su richiesta del cliente, sono inoltre fornibili quadri con combinazioni di prese ILME differenti da quelle previste di serie. Di seguito sono elencate le principali caratteristiche<br />
tecniche realizzative.<br />
Struttura portante<br />
Realizzata in materiale termoplastico antiurto e autoestinguente (classificazione 750 °C alla prova del filo incandescente), di colore grigio RAL 7012, stabilizzato ai raggi<br />
ultravioletti. La struttura, nonostante l’ampio passaggio ricavato nella base del quadro (utilizzabile per i cavi delle linee di uscita) e le comode portelle di accesso all’apparecchiatura<br />
interna, presenta una elevata rigidezza torsionale grazie agli elementi strutturali adottati nelle connessioni (viti a brugola e dadi in acciaio inox) e agli elevati spessori<br />
di formatura delle pannellature. Essa è realizzata con materiale completamente riciclabile. La struttura isolante permette la costruzione di quadri a isolamento completo b<br />
secondo CEI EN 60439-1 e CEI 64-8/4. Le pannellature sono in grado di resistere a impatti di energia 6 J (rappresentativi di collisioni all’interno di cantieri).<br />
Quadri ILME da cantiere, assemblati in fabbrica (ASC).<br />
I quadri da cantiere ILME della serie Q sono classificati come apparecchiature<br />
assiemate per cantiere ASC e sono conformi a tutte le prescrizioni della norma<br />
generale CEI EN 60439-1 (class. CEI 17-13/1) e a quelle della norma particolare CEI<br />
EN 60439-4 (class. CEI 17-13/4).<br />
Per la loro corrente nominale e le possibilità di connessione del cavo di alimentazione<br />
offerte, essi si identificano come ASC di distribuzione finale oppure ASC di<br />
prese a spina collegabili a valle di una ASC più grande.<br />
La maggior parte dei quadri assemblati da cantiere della serie Q sono dotati di<br />
marchio IMQ. Ulteriori versioni di quadro assemblato in fabbrica con diverse<br />
prese ILME, nell’ambito della corrente nominale che corrisponde alla potenza<br />
attiva massima prelevabile dei tipi verificati* ) , mantengono il marchio IMQ.<br />
Tali quadri sono progettati per l’uso nei cantieri, sia all’interno che all’aperto, definiti<br />
“luoghi di lavoro temporanei ai quali il pubblico generalmente non ha accesso e dove<br />
si effettuano costruzioni di edifici, installazioni riparazioni, modifiche o demolizioni di<br />
proprietà (edifici) o lavori di ingegneria civile (lavori pubblici) o lavori di scavo od altre<br />
operazioni simili”.<br />
Essi sono del tipo trasportabile (semi-fissi), destinati in luoghi in cui non sono permanentemente<br />
fissati; la loro collocazione può variare durante il lavoro nello stesso cantiere<br />
e prima di ogni spostamento il quadro viene messo fuori tensione. Ad essi possono<br />
essere collegati utensili elettrici portatili ed altre apparecchiature da cantiere.<br />
Questi quadri non sono invece destinati all’uso nei centri amministrativi dei cantieri<br />
(uffici, guardaroba, sale di riunione, mense, ristoranti, dormitori, servizi igienici, ecc.).<br />
I quadri assemblati sono forniti completi di prese (cartucce fusibili escluse), collegamenti<br />
elettrici, interruttori magnetotermici e blocco differenziale e sono pronti per il<br />
loro impiego una volta equipaggiate le prese di fusibili di qualità.<br />
Documentazione di corredo dei quadri ILME serie Q (ASC)<br />
- foglio di istruzioni per movimentazione, montaggio, installazione e manutenzione;<br />
- schema elettrico unifilare<br />
* ) per tensione nominale di alimentazione inferiore a 230/400V~ a parità di corrente nominale la<br />
potenza massima attiva prelevabile si riduce proporzionalmente alla tensione, per esempio: quadro<br />
63A [35kW - 230/400V~] > [20kW - 130/230V~]<br />
2
generalità e normative quadri da cantiere ASC<br />
Generalità e inquadramento normativo.<br />
I cantieri di costruzione e di demolizione sono teatro di un alto numero di infortuni<br />
elettrici anche mortali (fonte ISPESL).<br />
I cantieri costituiscono ambienti ad alto rischio, in particolare elettrico, causa le condizioni<br />
di utilizzo dei componenti dell’impianto elettrico, spesso all’aperto, esposti sia<br />
agli eventi atmosferici che a quelli connessi alla natura dei materiali da costruzione<br />
presenti in cantiere (sole, pioggia, polvere, gelo, alte temperature, umidità, salsedine,<br />
inquinamento chimico) e alle gravose sollecitazioni meccaniche accidentali.<br />
È evidente che l’impianto elettrico nei cantieri deve quindi essere realizzato con criteri<br />
di progettazione, esecuzione e controllo particolari, più severi rispetto a quelli<br />
degli impianti previsti negli ambienti normali.<br />
Solo del 1992 è la prima regolamentazione tecnica in materia di cantieri (variante V5<br />
alla seconda edizione della norma CEI 64-8, che è il ”codice” di installazione elettrica<br />
italiano)<br />
Nell’ottobre 1992 uscì poi la terza edizione di questa norma la quale incorporava<br />
nella Parte 7 tali prescrizioni particolari. La norma impianti CEI 64-8 è giunta oggi alla<br />
quinta edizione (2003)<br />
La novità fondamentale era l’adeguamento delle regole nazionali alla pratica internazionale.<br />
L’obiettivo cui si tende è infatti quello di di ottenere per l’UE un unico codice<br />
elettrico di installazione, per facilitare la libera circolazione dei componenti di impianto<br />
nel mercato unico europeo e realizzare un livello di sicurezza omogeneo in tutti gli<br />
stati dell’Unione.<br />
Nel 1999 il CEI ha pubblicato la Guida CEI 17-70 all’applicazione delle norme dei<br />
quadri di bassa tensione e la Guida CEI 64-17 all’esecuzione degli impianti elettrici<br />
nei contatori, contenente raccomandazioni per l’installazione degli impianti elettrici di<br />
cantiere.<br />
Principali prescrizioni impiantistiche per i cantieri<br />
(norma CEI 64-8/7 Sez.704).<br />
Le più recenti prescrizioni di sicurezza elettrica relative ai cantieri di costruzione e<br />
demolizione sono riportate, come detto, nella Parte 7 della quinta edizione della<br />
norma CEI 64-8, alla Sezione 704, e coincidono con quelle della norma IEC 60364-<br />
7-704 e del Documento di Armonizzazione Europea HD 384-7-704.<br />
Esse si integrano con le prescrizioni generali della stessa norma CEI 64-8 e si applicano<br />
ad impianti temporanei destinati a:<br />
- lavori di costruzione in nuovi edifici;<br />
- lavori di riparazione, trasformazione, ampliamento o demolizione di edifici esistenti;<br />
- opere pubbliche;<br />
- lavori di movimentazione di terra;<br />
- lavori simili (ove si intendono ad esempio anche quelli per interventi di manutenzione<br />
in banchine, per costruzione di teleferiche, ecc.)<br />
Non si applicano agli impianti elettrici siti all’aperto, in condizioni gravose, con riferimento<br />
a miniere a cielo aperto e a cave (per cui si rimanda alle prescrizioni di sicurezza<br />
delle norme IEC della serie 60621).<br />
Le parti di edifici che sono sottoposte a trasformazioni strutturali (ampliamenti, riparazioni<br />
importanti o demolizioni) sono considerate cantieri per la durata dei relativi<br />
lavori, nella misura in cui i lavori necessitano di un impianto temporaneo.<br />
Per i luoghi di servizio dei cantieri (uffici, spogliatoi, sale di riunione, spacci, ristoranti,<br />
dormitori, servizi igienici, ecc.) si applicano le prescrizioni generali della norma CEI<br />
64-8 e per situazioni particolari si applicano prescrizioni più severe (ad esempio per<br />
i luoghi conduttori ristretti - Sezione 706 della norma CEI 64-8).<br />
In Italia il D.L. 494/96 ha recepito la Direttiva Europea 92/57/CEE concernente le prescrizioni<br />
minime di sicurezza e di salute da attuare nei cantieri temporanei e mobili.<br />
I cantieri sono definiti come “qualunque luogo in cui si effettuano lavori edili o di<br />
genio civile conformemente all’elenco riportato nell’allegato 1” di detto Decreto.<br />
Nei cantieri gli impianti fissi sono limitati alle apparecchiature che comprendono gli<br />
apparecchi di comando, di protezione e sezionamento principali (704.537). Gli<br />
impianti a valle sono considerati come impianti mobili o trasportabili e la Sezione 704<br />
della norma CEI 64-8, in deroga al principio generale che considera l’impianto limitato<br />
alle sole installazioni fisse, si applica sia agli impianti fissi da cantiere che a quelli<br />
mobili o trasportabili, ad esclusione degli apparecchi utilizzatori.<br />
Regole di installazione dei quadri per i cantieri di costruzione e<br />
demolizione.<br />
Tutti i quadri per la distribuzione dell’elettricità nei cantieri devono essere conformi<br />
alle prescrizioni della Norma Europea CEI EN 60439-4, con un grado di protezione<br />
minimo IP43.<br />
I quadri da cantiere sono classificati in base alla funzione e alla taglia di corrente<br />
nominale come descritto più avanti.<br />
Deve essere previsto, all’origine di ogni impianto, un quadro che comprenda i dispositivi<br />
di sezionamento, di comando e di protezione principali.<br />
Devono essere previsti uno o più dispositivi sul cavo di ingresso a ciascun quadro di<br />
alimentazione ed a ciascun quadro di distribuzione, che ne consentano il comando<br />
(interruzione di manovra) e il sezionamento.<br />
Devono essere previsti dispositivi per l’interruzione di emergenza dell’alimentazione<br />
di tutti gli apparecchi utilizzatori dei quali, per eliminare un pericolo, sia necessario<br />
interrompere tutti i conduttori attivi.<br />
I dispositivi di sezionamento e di protezione del circuito di distribuzione possono<br />
essere contenuti nel quadro principale oppure in quadri separati alimentati dal quadro<br />
principale.<br />
I dispositivi di sezionamento dell’alimentazione devono essere adatti per essere bloccati<br />
nella loro posizione di aperto (es.: mediante lucchetto o collocandoli all’interno di<br />
un involucro chiuso a chiave).<br />
L’alimentazione degli apparecchi utilizzatori deve essere effettuata da quadri di distribuzione,<br />
ciascuno dei quali comprende:<br />
- dispositivi di protezione contro le sovracorrenti;<br />
- dispositivi di protezione contro i contatti indiretti;<br />
- prese a spina.<br />
Eventuali alimentazioni di sicurezza e di riserva devono essere collegate in modo da<br />
impedire l’interconnessione tra alimentazioni diverse.<br />
Le prese di corrente devono essere poste all’interno o all’esterno (sulle pareti) dei<br />
quadri sopradescritti, o incorporate in avvolgicavo, oppure essere di tipo industriale,<br />
mobile, conformi alla Norma Europea CEI EN 60309-1.<br />
Quale cavo flessibile deve essere utilizzato il tipo H07 RN-F oppure un tipo equivalente<br />
(ai fini della resistenza all’acqua e all’abrasione e della flessibilità alle basse<br />
temperature). I cavi flessibili dei tipi FG7O-K e H07 BQ-F sono considerati esempi di<br />
cavi equivalenti al tipo H07 RN-F.<br />
Principali prescrizioni per i quadri da cantiere<br />
(norma CEI EN 60439-4).<br />
Per i quadri da cantiere il SC 17D “Switchgear and controlgear assemblies” dell’IEC<br />
sviluppò una parte seconda della norma generale sui quadri (la IEC 60439-1) identificata<br />
in IEC 60439-4.<br />
La prima edizione è del 1990, convertita in Norma Europea EN 60439-4 nel 1991 e<br />
pubblicata dal CEI nel 1992. Ad essa è seguito un Amendment 1 IEC del 1995, pubblicato<br />
come Variante 1 alla Norma Europea CEI EN 60439-4.<br />
Nel 2000 il CEI ha pubblicato la Variante 2 della EN 60439-4 e la quarta edizione<br />
della norma base CEI EN 60439-1. Nel 2004 è stata ratificata la seconda edizione<br />
della EN 60439-4, equivalente alla IEC.<br />
Per la natura temporanea dei cantieri, nessuna parte dell’installazione elettrica può<br />
essere considerata permanente, quindi fissa.<br />
Per i quadri è quindi richiesto l’impiego di costruzioni di tipo mobile, facilmente spostabili<br />
in funzione dell’avanzamento dei lavori, per le quali non è prevista la messa<br />
fuori tensione durante gli spostamenti, oppure trasportabile (semi-fisso), la cui collocazione<br />
può variare secondo la pianificazione dei lavori.<br />
Per queste ultime ogni spostamento è preceduto dalla messa fuori tensione del quadro.<br />
In ogni caso è richiesto che i quadri da cantiere siano recuperabili e riutilizzabili<br />
altrove.<br />
In considerazione delle particolari condizioni di impiego essi vanno dunque realizzati<br />
con particolare robustezza meccanica e resistenza alla corrosione, affidabili nel<br />
tempo alla penetrazione di corpi solidi e di acqua.<br />
L’obbligo di marcatura CE pone fine alla negligenza di tanti operatori del settore,<br />
dovendoci attenere per la realizzazione dei quadri da cantiere alla citata Norma<br />
Europea (presunzione di conformità ai requisiti di sicurezza della direttiva BT<br />
73/23/CEE e successive modificazioni), l’obbligo di impiego di quadri da cantiere<br />
conformi a detta norma è sancito nella norma CEI 64-8.<br />
La norma dei quadri da cantiere non ammette le costruzioni cosiddette “non di serie”<br />
ANS cioè quelle provate solo parzialmente con prove di tipo PTTA*).<br />
*) PTTA = partially type-tested assemblies (apparecchiature assiemate<br />
parzialmente provate con prove di tipo)<br />
3
generalità e normative quadri da cantiere ASC<br />
Definizioni apparecchiature per cantiere<br />
I quadri da cantiere possono essere solo del tipo ASC.<br />
ASC: Apparecchiatura costruita in serie per cantiere (norma Europea CEI EN 60439-4, CEI 17-13/4)<br />
Combinazioni di uno o più dispositivi di trasformazione o di chiusura e interruzione con le apparecchiature associate di comando, di misura, di segnalazione, di protezione e<br />
di regolazione complete di tutte le loro connessioni elettriche e meccaniche e di tutte le loro parti strutturali, progettate e costruite per uso in tutti i cantieri, all’ interno e<br />
all’ esterno. Le ASC devono essere apparecchiature costruite in serie (AS) ”conformi ad un tipo o ad un sistema costruttivo prestabilito senza scostamenti tali da modificarne<br />
in modo determinante le prestazioni rispetto all’apparecchiatura tipo provata secondo quanto prescritto nelle norme CEI EN 60439-1 e CEI EN 60439-2”.<br />
AS: Apparecchiatura costruita in serie (norma Europea CEI EN 60439-1, CEI 17-13/1)<br />
Apparecchiatura conforme a un tipo o a un sistema costruttivo prestabilito, o comunque senza scostamenti tali che ne modifichino in modo determinante le prestazioni rispetto<br />
all’apparecchiatura tipo provata secondo quanto descritto dalla Norma.<br />
La stessa norma CEI EN 60439-1 osserva, in tale definizione, che per varie ragioni, per esempio di trasporto o di produzione, “alcune fasi del montaggio possono aver luogo<br />
fuori dall’officina del costruttore del quadro provato con prove di tipo (AS...).<br />
Una tale apparecchiatura è considerata come apparecchiatura di serie [ossia provata con prove di tipo, N.d.R.] a condizione che il montaggio venga effettuato secondo le istruzioni<br />
del costruttore, in maniera tale che sia assicurata la conformità del tipo o sistema stabilito con la norma CEI EN 60439, ivi inclusa l’esecuzione delle prove individuali previste”.<br />
La norma CEI EN 60439-4 inoltre suddivide le cosiddette ASC (apparecchiature assiemate di serie da cantiere) in sei tipi differenti in base alle specifiche funzioni realizzabili<br />
nel contesto della distribuzione di energia elettrica nei cantieri, rispettando una gerarchia discendente a partire dal punto di consegna di energia, sino ai terminali di installazione.<br />
Si illustra di seguito ciascuna classe con riferimento agli articoli di norma.<br />
Caratteristiche particolari dei diversi tipi funzionali di ASC (§ 9) 1)<br />
ASC di alimentazione di entrata e di misura (§ 9.1) 1)<br />
Destinata alla connessione della linea di alimentazione pubblica in bassa tensione,<br />
esclusivamente tramite morsetti, alla misura dell’energia consumata nel cantiere e<br />
alla limitazione della stessa con le modalità stabilite dal distributore. Allo scomparto<br />
di entrata si abbina un’unità di uscita comprendente l’interruttore onnipolare generale<br />
dell’impianto utilizzatore, con funzioni di manovra, di sezionamento e di protezione<br />
contro le sovracorrenti e i contatti indiretti (ciascuna funzione può essere assolta<br />
da un apparecchio dedicato, ma in genere più funzioni sono accorpate nello stesso<br />
apparecchio), bloccabile in posizione di aperto con un lucchetto o collocandolo in un<br />
involucro serrabile a chiave, per evitare indesiderate messe in tensione dell’impianto.<br />
Sul quadro può essere opzionalmente presente, posto all’esterno per la rapida<br />
accessibilità, un pulsante, rosso su fondo giallo, con funzione di arresto di emergenza<br />
per l’interruzione dell’alimentazione generale dell’impianto di cantiere (norma CEI<br />
64-8, artt. 464.1 e 704.537).<br />
ASC di distribuzione principale (In ≥ 630A) (§ 9.2) 1)<br />
Rientrano in questa classe i quadri da cantiere con corrente nominale di almeno 630<br />
A. Anche questo tipo di quadri prevede l’allacciamento esclusivamente mediante<br />
morsetti ad un dispositivo di sezionamento ( es.: un interruttore di manovra - sezionatore),<br />
bloccabile in posizione di aperto, che può essere privo di dispositivo di protezione,<br />
purché il quadro sia alimentato da una ASC di alimentazione di entrata e di<br />
misura (e la protezione sia dunque nel quadro a monte).<br />
Le unità di uscita possono essere composte da uno o più circuiti, tutti singolarmente<br />
sezionabili e protetti contro i sovraccarichi e i cortocircuiti e contro i contatti indiretti,<br />
mentre facoltativa la possibilità di blocco in posizione di aperto dei sezionatori.<br />
ASC di distribuzione (In = 125A ÷ 630A) (§ 9.3) 1)<br />
Sono quadri collocati nella fascia intermedia della ramificazione distributiva, (normalmente<br />
tra la ASC di distribuzione principale e le numerose ASC di distribuzione finale),<br />
ma che possono essere direttamente collegate all’ASC di alimentazione di entrata<br />
e misura, (p.e. nei cantieri di medie dimensioni).<br />
In entrata è sufficiente prevedere un interruttore di manovra - sezionatore bloccabile<br />
in posizione “aperto” senza alcuna protezione, ma con corrente nominale minima di<br />
125A e massima di 630A, mentre in uscita, per ciascuno degli apparecchi, è richiesta<br />
anche la protezione, ma non il blocco.<br />
Le uscite possono attestarsi a morsetti (ai quali collegare i cavi delle utenze fisse), o<br />
alle prese di tipo:<br />
- industriale (conformi alla norma CEI EN 60309-2, sino a 125A)<br />
- civili (conformi alle norme CEI 23-5 o CEI 23-16)<br />
per la connessione degli apparecchi utilizzatori mobili.<br />
ASC di trasformazione (In ≤ 630 A) (§ 9.4) 1)<br />
In questi quadri sono incorporate:<br />
- una unità di trasformazione bassa tensione / bassissima tensione (BT/SELV* o<br />
BT/FELV**), per l’allacciamento di utilizzatori tipicamente mobili come le lampade o<br />
utensili portatili<br />
- una o più unità di trasformazione bassa tensione / bassa tensione, per alimentare<br />
utilizzatori fissi o mobili a funzionamento continuo.<br />
ASC di distribuzione finale (In ≤ 125A) (§ 9.5) 1)<br />
Sono quadri posti a valle di quadri di distribuzione più grandi (di distribuzione principale<br />
o di distribuzione) ai quali possono essere connessi sia i numerosi utilizzatori<br />
portatili che tutti gli apparecchi fissi, o semi-fissi di cantiere.<br />
L’allacciamento di entrata a questi quadri può avvenire direttamente ai morsetti,<br />
oppure con spina fissa, con corrente nominale non superiore a 125A, alimentando il<br />
solito interruttore di manovra e sezionamento (eventualmente anche automatico<br />
magnetotermico) bloccabile in posizione di aperto o reso inaccessibile mediante<br />
sportello lucchettabile.<br />
Anche le uscite sono simili a quelle indicate per le ASC di distribuzione ma con la protezione<br />
per i contatti indiretti mediante un dispositivo a corrente residua (interruttore<br />
differenziale) ad alta sensibilità, avente corrente nominale di intervento Idn non superiore<br />
a 30 mA<br />
Il cavo di entrata deve essere collegato a morsetti o a dispositivi di ingresso (connettori)<br />
compatibili con la corrente nominale dell’unità. Quest’ultima non deve essere<br />
superiore a 125A.<br />
ASC di prese a spina (In ≤ 63A) (§ 9.6) 1)<br />
L’entrata è una spina, mentre le uscite di questi quadri, di taglia piccola, sono esclusivamente<br />
prese così da rendere tali unità facilmente spostabili senza dover ricorrere<br />
all’intervento di elettricisti.<br />
Il quadro viene alimentato, mediante una prolunga terminata con una presa mobile,<br />
attraverso la spina fissa, con corrente nominale non superiore a 63A, installata sul<br />
quadro.<br />
Le prese in uscita devono avere ciascuna la propria protezione contro il sovraccarico<br />
ed essere protette da un dispositivo differenziale da 30 mA (norma CEI 64-8, art.<br />
704.471), che può proteggere tutte le prese.<br />
Si prevede la possibilità che in una ASC possano essere raggruppate due o più funzioni<br />
assiemando le relative apparecchiature in relazione alle dimensioni del cantiere<br />
sino a contenere più unità, per esempio di distribuzione e trasformazione in un<br />
unico quadro, mantenendo però sempre separati i quadri di prese a spina.<br />
1) riferimento al paragrafo della norma CEI EN 60439<br />
*) SELV = safety extra-low voltage (bassissima tensione di sicurezza)<br />
**) FELV = functional extra-low voltage (bassissima tensione funzionale)<br />
4
generalità e normative quadri da cantiere ASC<br />
Schema delle tipologie di quadri ASC per cantiere<br />
In base alle caratteristiche costruttive (spine e prese impiegate, dispositivi di protezione) ed elettriche (corrente nominale, e quindi potenza attiva massima prelevabile) i quadri<br />
da cantiere ILME si identificano come ASC di distribuzione finale o ASC di prese a spina, entrambe da collegare a valle di una ASC più grande.<br />
In base ai requisiti particolari dei diversi tipi funzionali di ASC previsti dalla norma CEI EN 60439-4 (§ 9) riportati nella pagina precedente, i quadri ILME equipaggiati con spina<br />
fissa di alimentazione e corrente nominale In=125A e tutti i quadri ILME in versione con unità di ingresso a morsettiera sono delle ASC di distribuzione finale, i quadri ILME<br />
con corrente nominale In=63A con unità di ingresso a spina sono delle ASC di prese a spina.<br />
Legenda:<br />
1 - ASC di alimentazione di entrata e di misura<br />
2 - ASC di distribuzione principale<br />
3 - ASC di distribuzione<br />
4 - ASC di trasformazione<br />
5 - ASC di distribuzione finale<br />
6 - ASC di prese a spina<br />
tipi standard<br />
- QG TI D<br />
- QG SQ D<br />
tipi standard<br />
- QP TI<br />
- QP SQ<br />
tipi standard<br />
- QG TI<br />
- QG SQ<br />
tipi standard<br />
- QM P<br />
- QM S<br />
5
QM - quadri da cantiere assemblati in fabbrica (ASC)<br />
• quadro base tipo QM V P4 / QM V P6 per 4 / 6 prese fisse serie Pluso<br />
PEW...PQ/PQF (IP67)<br />
• quadro base tipo QM V S2 per 2 prese interbloccate serie SQ tipo SQE....5 (IP65)<br />
• interruttore generale magnetotermico con caratteristica di intervento C e Icn = 6 kA<br />
• blocco differenziale con caratteristica di intervento AC, I∅n = 0,03 A e I∅m = 6 kA<br />
• cavo di alimentazione I=4m, tipo H07 RN-F 2G2,5, 3G2,5, 4G2,5 o 4G4<br />
secondo corrente nominale e spina associata<br />
• q con marchio italiano di qualità<br />
con prese<br />
serie PEW...PQ / PQF<br />
FRONTE<br />
RETRO<br />
interruttore generale<br />
magnetotermico differenziale<br />
potenza attiva<br />
massima prelevabile<br />
ingresso spina mobile<br />
numero<br />
prese<br />
PEW 1663 PQF<br />
16A, 230V, 2P+m, 6h<br />
PEW 1664 PQF<br />
16A, 400V, 3P+m, 6h<br />
PEW 1665 PQ<br />
16A, 230 / 400V, 3P+N+m, 6h<br />
PEW 3264 PQ<br />
32A, 400V, 3P+m, 6h<br />
A kW<br />
QM PA4 16 3 PEW 1663 SV 4 4<br />
QM PB4 16 9 PEW 1664 SV 4 4<br />
QM PC22 16 9 PEW 1665 SV 4 2 2<br />
QM PD22 16 3 PEW 1663 SV 4 2 2<br />
QM PH211 16 9 PEW 1665 SV 4 2 1 1<br />
QM PI211 32* 18 PEW 3265 SV 4 2 1 1<br />
16A - 2P+m<br />
Schuko ® IP55<br />
con prese<br />
serie PEW...PQ / PQF<br />
FRONTE<br />
RETRO<br />
interruttore generale<br />
magnetotermico differenziale<br />
potenza attiva<br />
massima prelevabile<br />
ingresso spina mobile<br />
numero<br />
prese<br />
PEW 1663 PQF<br />
16A, 230V, 2P+m, 6h<br />
PEW 1664 PQF<br />
16A, 400V, 3P+m, 6h<br />
PEW 1665 PQ<br />
16A, 230 / 400V, 3P+N+m, 6h<br />
PEW 3264 PQ<br />
32A, 400V, 3P+m, 6h<br />
A kW<br />
QM PA6 16 3 PEW 1663 SV 6 6<br />
QM PC33 16 9 PEW 1665 SV 6 3 3<br />
QM PC42 16 9 PEW 1665 SV 6 4 2<br />
QM PH222 16 9 PEW 1665 SV 6 2 2 2<br />
QM PI222 32* 18 PEW 3265 SV 6 2 2 2<br />
QM PL222 16 9 PEW 1665 SV 6 2 2 2<br />
16A - 2P+m<br />
Schuko ® IP55<br />
* Interruttore magnetotermico da 16A in aggiunta a interruttore generale magnetotermico con blocco differenziale<br />
QM CON PRESE SCHUKO ® IP 55 (SECONDO EN 60529)<br />
Per schede tecniche e ulteriori informazioni, consultare i cataloghi tecnici on-line all’ indirizzo www.ilme.com<br />
6
QM - quadri da cantiere assemblati in fabbrica (ASC)<br />
• quadro base tipo QM V P4 / QM V P6 per 4 / 6 prese fisse serie Pluso<br />
PEW...PQ/PQF (IP67)<br />
• quadro base tipo QM V S2 per 2 prese interbloccate serie SQ tipo SQE....5 (IP65)<br />
• interruttore generale magnetotermico con caratteristica di intervento C e Icn = 6 kA<br />
• blocco differenziale con caratteristica di intervento AC, I∅n = 0,03 A e I∅m = 6 kA<br />
• cavo di alimentazione I=4m, tipo H07 RN-F 2G2,5, 3G2,5, 4G2,5 o 4G4<br />
secondo corrente nominale e spina associata<br />
• q con marchio italiano di qualità<br />
con prese<br />
serie SQ tipo SQE<br />
FRONTE<br />
RETRO<br />
interruttore generale<br />
magnetotermico differenziale<br />
potenza attiva<br />
massima prelevabile<br />
ingresso spina mobile<br />
numero<br />
prese<br />
SQE 1663.5<br />
16A, 230V, 2P+m, 6h<br />
SQE 1664.5<br />
16A, 400V, 3P+m, 6h<br />
SQE 1665.5<br />
16A, 230 / 400V, 3P+N+m, 6h<br />
SQE 3264.5<br />
32A, 400V, 3P+m, 6h<br />
A kW<br />
QM SA2 16 3 PEW 1663 SV 2 2<br />
QM SB2 16 9 PEW 1664 SV 2 2<br />
QM SC11 16 9 PEW 1665 SV 2 1 1<br />
QM SE11 16 9 PEW 1665 SV 2 1 1<br />
QM SF11 32* 18 PEW 3265 SV 2 1 1<br />
QM SG11** 16 3 PEW 1663 SV 2 1 1<br />
SQT 16220<br />
16A, 24V, 2P+m<br />
* Interruttore magnetotermico da 16A in aggiunta a interruttore generale magnetotermico con blocco differenziale<br />
** non omologati IMQ<br />
Per schede tecniche e ulteriori informazioni, consultare i cataloghi tecnici on-line all’ indirizzo www.ilme.com<br />
7
QC - quadri da cantiere assemblati in fabbrica (ASC) con prese serie TM e serie SQV<br />
• in materiale termoplastico antiurto e autoestinguente di colore grigio RAL 7012<br />
• montabili a parete o supportati<br />
• versioni fornite complete di ogni accessorio (spina di alimentazione, prese,<br />
dispositivi di protezione, cablaggi, etc.) pronte per essere impiegate, fusibili e<br />
spine derivate esclusi<br />
• ingresso con spina da parete, quadro cablato composto da:<br />
quadro base QP V, pulsante generale d’emergenza, bobina di sgancio<br />
• grado di protezione IP55 (CEI EN 60529), conformi alla norma CEI EN 60439-<br />
4<br />
• q con marchio italiano di qualità<br />
con prese<br />
serie TM<br />
interruttore generale<br />
magnetotermico differenziale<br />
potenza attiva<br />
massima prelevabile<br />
ingresso spina da parete<br />
400V, 3P+N+ m, 6h (rossa)<br />
numero<br />
prese<br />
TM 1663 IT<br />
16A, 250V, 2P+ m, 6h (blu)<br />
TM 1664 IT<br />
16A, 400V, 3P+ m, 6h (rossa)<br />
TM 1665 IT<br />
16A, 400V, 3P+N+ m, 6h (rossa)<br />
TM 3264 IT<br />
32A, 400V, 3P+ m, 6h (rossa)<br />
TM 3265 IT<br />
32A, 400V, 3P+N+ m, 6h (rossa)<br />
TM 16220 T1<br />
16A, 24V, 2P, s.r. (viola)<br />
A kW<br />
QP TI A 63 35 63 5 2 2 1<br />
QP TI A-1 63 35 63 5 2 2 1<br />
QP TI B 40 20 63 5 2 3<br />
QP TI B-1 40 20 63 4 2 1 1<br />
QP TI B-2 40 20 63 5 3 2<br />
QP TI C 63 35 63 5 3 1 1<br />
QP TI C-1 63 35 63 5 3 1 1<br />
QP TI C-2 ** 63 35 63 5 2 1 1 1<br />
QP TI D 63 35 63 5 1 3 1<br />
con prese<br />
serie SQV<br />
interruttore generale<br />
magnetotermico differenziale<br />
potenza attiva<br />
massima prelevabile<br />
ingresso spina da parete<br />
400V, 3P+N+ m, 6h (rossa)<br />
numero<br />
prese<br />
SQV 1663.5<br />
16A, 250V, 2P+ m, 6h (blu)<br />
SQV 1664.5<br />
16A, 400V, 3P+ m, 6h (rossa)<br />
SQV 1665.5<br />
16A, 400V, 3P+N+ m, 6h (rossa)<br />
SQV 3264.5<br />
32A, 400V, 3P+ m, 6h (rossa)<br />
SQV 3265.5<br />
32A, 400V, 3P+N+ m, 6h (rossa)<br />
SQT 16220<br />
16A, 24V, 2P, s.r. (viola)<br />
A kW<br />
QP SQ A 63 35 63 5 2 2 1<br />
QP SQ A-1 63 35 63 5 2 2 1<br />
QP SQ A-3 63 35 63 5 2 1 1 1<br />
QP SQ B 40 20 63 5 2 3<br />
QP SQ B-1 40 20 63 4 2 1 1<br />
QP SQ B-2 40 20 63 5 3 2<br />
QP SQ B-6 40 20 63 4 3 1<br />
QP SQ B-9 40 20 63 4 2 2<br />
QP SQ C 63 35 63 5 3 1 1<br />
QP SQ C-1 63 35 63 5 3 1 1<br />
QP SQ C-2 ** 63 35 63 5 2 1 1 1<br />
QP SQ D 63 35 63 5 1 3 1<br />
QP SQ E 63 35 63 6 2 2 2<br />
QP SQ E-1 63 35 63 6 2 3 1<br />
QP SQ E-2 63 35 63 6 2 2 2<br />
QP SQ E-3 63 35 63 6 2 2 1 1<br />
QP SQ E-4 63 35 63 6 2 1 1 2<br />
QP SQ E-5 63 35 63 6 4 2<br />
QP SQ E-6 63 35 63 6 4 2<br />
QP SQ E-7 63 35 63 6 2 2 1 1<br />
QP SQ E-8 63 35 63 6 4 2<br />
QP SQ F 63 35 63 6 3 2 1<br />
QP SQ F-1 63 35 63 6 3 1 1 1<br />
QP SQ FM 63 35 mors.* 6 3 1 1 1<br />
QP SQ G 63 35 63 5 2 3<br />
* ingresso con pressacavo, fissaggio conduttori su morsettiera<br />
** non omologati IMQ<br />
Ulteriori versioni del quadro assemblato in fabbrica con diverse prese ILME, nell’ambito della potenza attiva massima<br />
prelevabile, mantengono il marchio IMQ.<br />
A richiesta quadri da cantiere con interruttore differenziale tipo A. Per maggiori informazioni contattare la ILME <strong>SpA</strong>.<br />
Per schede tecniche e ulteriori informazioni, consultare i cataloghi tecnici on-line all’ indirizzo www.ilme.com<br />
8
QC - quadri da cantiere assemblati in fabbrica (ASC) con prese serie TM e serie SQV<br />
• in materiale termoplastico antiurto e autoestinguente di colore grigio RAL 7012<br />
• montabili a parete o supportati<br />
• versioni fornite complete di ogni accessorio (spina di alimentazione, prese,<br />
dispositivi di protezione, cablaggi, etc.) pronte per essere impiegate, fusibili e<br />
spine derivate esclusi<br />
• ingresso con spina da parete, quadro cablato composto da:<br />
quadro base QG V, pulsante generale d’emergenza, bobina di sgancio<br />
• grado di protezione IP55 (CEI EN 60529), conformi alla norma CEI EN 60439-<br />
4<br />
• q con marchio italiano di qualità<br />
con prese<br />
serie TM<br />
interruttore generale<br />
magnetotermico differenziale<br />
potenza attiva<br />
massima prelevabile<br />
ingresso spina da parete<br />
400V, 3P+N+ m, 6h (rossa)<br />
numero<br />
prese<br />
TM 1663 IT<br />
16A, 250V, 2P+ m, 6h (blu)<br />
TM 1664 IT<br />
16A, 400V, 3P+ m, 6h (rossa)<br />
TM 1665 IT<br />
16A, 400V, 3P+N+ m, 6h (rossa)<br />
TM 3264 IT<br />
32A, 400V, 3P+ m, 6h (rossa)<br />
TM 3265 IT<br />
32A, 400V, 3P+N+ m, 6h (rossa)<br />
TM 6364 IT<br />
63A, 400V, 3P+ m, 6h (rossa)<br />
TM 6365 IT<br />
63A, 400V, 3P+N+ m, 6h (rossa)<br />
TM 16220 T1<br />
16A, 24V, 2P, s.r. (viola)<br />
A kW<br />
QG TI A 63 35 63 7 2 3 2<br />
QG TI B 63 35 63 7 3 3 1<br />
QG TI B-1 63 35 63 7 3 2 1 1<br />
QG TI B-2 ** 63 35 63 7 2 3 1 1<br />
QG TI C 63 35 63 7 2 4 1<br />
QG TI D 100 * 55 125 7 2 3 1 1<br />
con prese<br />
serie SQV<br />
interruttore generale<br />
magnetotermico differenziale<br />
potenza attiva<br />
massima prelevabile<br />
ingresso spina da parete<br />
400V, 3P+N+ m, 6h (rossa)<br />
numero<br />
prese<br />
SQV 1663.5<br />
16A, 250V, 2P+ m, 6h (blu)<br />
SQV 1664.5<br />
16A, 400V, 3P+ m, 6h (rossa)<br />
SQV 1665.5<br />
16A, 400V, 3P+N+ m, 6h (rossa)<br />
SQV 3264.5<br />
32A, 400V, 3P+ m, 6h (rossa)<br />
SQV 3265.5<br />
32A, 400V, 3P+N+ m, 6h (rossa)<br />
TM 6364 IS<br />
63A, 400V, 3P+ m, 6h (rossa)<br />
TM 6365 IS<br />
63A, 400V, 3P+N+ m, 6h (rossa)<br />
SQT 16220<br />
16A, 24V, 2P, s.r. (viola)<br />
A kW<br />
QG SQ A 63 35 63 7 2 3 2<br />
QG SQ B 63 35 63 7 3 3 1<br />
QG SQ B-1 63 35 63 7 3 2 1 1<br />
QG SQ B-2 ** 63 35 63 7 2 3 1 1<br />
QG SQ C 63 35 63 7 2 4 1<br />
QG SQ D 100 * 55 125 7 2 3 1 1<br />
QG SQ D-1 100 55 125 6 2 2 1 1<br />
QG SQ D-2 100 55 125 6 1 4 1<br />
QG SQ E 100 * 55 125 8 3 3 2<br />
QG SQ F 100 * 55 125 9 3 4 2<br />
* interruttore generale magnetotermico da 100A<br />
interruttori secondari a protezione dei gruppi prese<br />
** non omologati IMQ<br />
Ulteriori versioni del quadro assemblato in fabbrica con diverse prese ILME, nell’ambito della potenza attiva massima prelevabile,<br />
mantengono il marchio IMQ.<br />
A richiesta quadri da cantiere con interruttore differenziale tipo A. Per maggiori informazioni contattare la ILME <strong>SpA</strong>.<br />
Per schede tecniche e ulteriori informazioni, consultare i cataloghi tecnici on-line all’ indirizzo www.ilme.com<br />
9
QM caratteristiche tecniche<br />
Quadri ILME di distribuzione per cantiere<br />
Sono disponibili anche in kit di montaggio i seguenti involucri per la realizzazione a cura del cliente di combinazioni di prese differenti da quelle presenti in questo catalogo:<br />
codice<br />
QM V P4<br />
QM V P6<br />
QM V S2<br />
descrizione<br />
kit quadro vuoto per 4 prese tipo PLUSO PE / PEW...PQ / PQF (flangia quadrata 80 x 80 mm)<br />
kit quadro vuoto per 6 prese tipo PLUSO PE / PEW...PQ / PQF (flangia quadrata 80 x 80 mm)<br />
kit quadro vuoto per 2 prese con dispositivo di blocco serie SQE (o SQV)<br />
Generalità costruttive<br />
Struttura portante<br />
Realizzata in materiale termoplastico antiurto e autoestinguente MIL.BOX ® (classificazione 750 °C alla prova del filo incandescente), di colore grigio scuro RAL 7012,<br />
stabilizzato ai raggi ultravioletti. E’ stampato ad iniezione con la tecnologia BC-MUL ® , già utilizzata con successo sugli involucri di taglia maggiore tipo QG e QP dei quadri<br />
da cantiere ASC serie Q e nelle prese interbloccate serie TM. La tecnica garantisce estrema robustezza meccanica, elevata resistenza agli urti ed ottima resistenza agli agenti<br />
atmosferici (temperatura e umidità elevate) e a numerosi agenti chimici. La struttura presenta un’elevata rigidezza torsionale grazie agli elementi strutturali adottati nelle<br />
connessioni e agli elevati spessori di formatura delle pannellature. Le prese installate sono incassate entro una robusta cornice che funge anche da riparo agli urti per<br />
gli apparecchi di protezione. Un’ampia base d’appoggio ne impedisce l’accidentale ribaltamento. Essa è realizzata con materiale completamente riciclabile.<br />
La struttura isolante permette la costruzione di quadri a isolamento completo b secondo CEI EN 60439-1 e CEI 64-8/4. Le pannellature sono in grado di resistere a impatti di<br />
energia 6 J (rappresentativi di collisioni all’interno di cantieri).<br />
Ganci di fissaggio (impilaggio)<br />
Sono previsti in due feritoie di alloggiamento 2 robusti ganci in tecnopolimero<br />
di colore giallo opportunamente sagomati quali mezzi di aggancio a<br />
scatto per il fissaggio reciproco di più unità impilate.<br />
Messa a terra<br />
Sia nei quadri vuoti in kit di montaggio QM V... che nelle versioni assemblate<br />
in fabbrica è previsto in dotazione un morsetto collettore di terra isolato da<br />
montare all’interno, da 25 mm 2 per agevolare la connessione al conduttore<br />
di protezione della spina di alimentazione.<br />
Serracavo<br />
Un robusto collare serracavo è previsto all’interno per eliminare pericolose<br />
sollecitazioni meccaniche sui conduttori del cavo di alimentazione e sui<br />
morsetti di ingresso dell’interruttore.<br />
Pressacavo (quadri vuoti QM V)<br />
I quadri vuoti sono forniti con pressacavo angolare IP65 Pg 21 per cavi con<br />
Ø da 15 mm a 21 mm.<br />
Spina mobile di alimentazione (quadri assemblati)<br />
I quadri assemblati sono forniti con una spina mobile di alimentazione<br />
industriale ILME serie PLUSO PEW...SV (IP67), cablata al termine del cavo<br />
di alimentazione, da 32A o da 16A e di polarità differente a seconda dei tipi.<br />
Vano di ingresso e derivazione<br />
Nella parte interna superiore del quadro è ricavato un capiente vano (12<br />
moduli DIN) chiuso da sportello in policarbonato antiurto trasparente e<br />
dotato di 2 robuste molle in acciaio inox che lo spingono in chiusura.<br />
Lo sportello è lucchettabile per limitare l’accesso ai dispositivi di manovra.<br />
Il vano derivazione è adatto ad alloggiare su guida DIN EN 60715 gli<br />
apparecchi di sezionamento e protezione.<br />
Per i quadri assemblati vedere nel seguito la tipologia degli apparecchi<br />
cablati al suo interno.<br />
Guida DIN EN 60715<br />
I quadri vuoti QM V... sono corredati di una guida DIN EN 60715 in misura<br />
219 mm per la sezione vano di ingresso, per l’eventuale morsettiera.<br />
La guida è realizzata in acciaio zincato conforme RoHS.<br />
Nelle versioni assemblate dei quadri la guida è già montata.<br />
Maniglia di trasporto<br />
Sulla parte superiore è ricavata una solida maniglia di sollevamento per il<br />
trasporto e l’avvolgimento del cordone di alimentazione.<br />
In dotazione ai quadri precablati è fornita una busta portadocumenti<br />
richiudibile ove è collocato lo schema elettrico ed altra documentazione,<br />
es.: dichiarazioni di conformità.<br />
Per i quadri ASC (apparecchiature assiemate da cantiere, costruite in<br />
serie) è inoltre prevista una targa di identificazione riportante i dati nominali<br />
del quadro, apposta sul fianco del quadro stesso.<br />
<br />
<br />
<br />
<br />
<br />
<br />
<br />
<br />
<br />
<br />
<br />
<br />
10
QM caratteristiche tecniche dei quadri ASC<br />
Prove di tipo (§ 8.2)<br />
I quadri ASC proposti in questo fascicolo sono stati sottoposti a tutte le prove di tipo prescritte dalla norma, nonché alle rispettive prove individuali:<br />
No. Caratteristiche da controllare Riferimento Prova<br />
1 Limiti di sovratemperatura 8.2.1 Verifica dei limiti di sovratemperatura tramite prova (prova di tipo)<br />
2 Tenuta alla tensione applicata 8.2.2 Verifica della tenuta alla tensione applicata tramite prova (prova di tipo)<br />
3 Tenuta al cortocircuito 8.2.3 Verifica della tenuta al cortocircuito tramite prove (prova di tipo)<br />
Non si applica, perché I cc ≤ 10kA<br />
4 Efficienza del circuito di protezione 8.2.4<br />
4a Connessione effettiva tra le masse 8.2.4.1 Verifica dell’effettiva connessione tra le masse dell’apparecchiatura ed il circuito di protezione<br />
dell’apparecchiatura ed il circuito<br />
con esame a vista o con misura della resistenza (prova di tipo)<br />
di protezione<br />
4b Tenuta al cortocircuito del circuito 8.2.4.2 Verifica della tenuta al cortocircuito del circuito di protezione tramite prova (prova di tipo)<br />
di protezione<br />
Non si applica, perché I cc ≤ 10kA<br />
5 Distanze in aria e superficiali 8.2.5 Verifica delle distanze in aria e superficiali (prova di tipo)<br />
6 Funzionamento meccanico 8.2.6 Verifica del funzionamento meccanico (prova di tipo)<br />
7 Grado di protezione 8.2.7 Verifica del grado di protezione (prova di tipo)<br />
8 Resistenza meccanica 8.2.8 Verifica della resistenza meccanica tramite prova (prova di tipo)<br />
8a 8.2.8.2 Prova di impatto:<br />
3 impatti su ognuna delle 6 superfici esterne dell’ASC in prova con sfera d’acciaio Ø 50 mm,<br />
massa 500 ± 25 g da 1,2 m. 50 HR ≤ Durezza < 58 HR. In alternativa pendolo<br />
8b 8.2.8.3 Prova d’urto:<br />
un impulso a semionda sinusoidale da 500 m/s 2 (50g) e durata 11 ms, secondo IEC 60068-2-27<br />
9 Resistenza alla corrosione 8.2.9 Verifica della resistenza alla corrosione tramite prova (prova di tipo)<br />
9a 8.2.9.1 Verifica della resistenza alla corrosione in condizioni normali di servizio:<br />
tre cicli di 24 h in camera climatica<br />
9b 8.2.9.2 Verifica della resistenza alla corrosione in un’atmosfera fortemente inquinata:<br />
10 giorni di esposizione continua ad atmosfera industriale secondo metodo IEC 60068-2-42<br />
10 Cablaggio, funzionamento elettrico 8.3.1 Esame a vista dell’apparecchiatura compreso l’esame a vista del cablaggio e, se necessario,<br />
prova del funzionamento elettrico (prova individuale)<br />
11 Isolamento 8.3.2 Prova di tensione applicata (prova individuale)<br />
Non si applica<br />
12 Misure di protezione 8.3.3 Verifica delle misure di protezione e della continuità elettrica dei circuiti di protezione<br />
(prova individuale)<br />
Le prove 7, 8a, 8b, 9a, 9b sono anche relative all’involucro vuoto, le rimanenti al quadro assemblato.<br />
11
QM quadri da cantiere assemblati in fabbrica (ASC)<br />
• ulteriori versioni del quadro assemblato in fabbrica<br />
con differenti combinazioni di prese ILME, nell’ambito<br />
della potenza attiva massima prelevabile, mantengono<br />
il marchio q<br />
quadri da cantiere QM a 4 prese<br />
con prese serie PLUSO PEW...PQ / PQF<br />
descrizione codice codice<br />
articolo<br />
articolo<br />
quadro assemblato composto da:<br />
- quadro base QM V P4<br />
- prese fisse serie PLUSO PEW...PQ / PQF<br />
- cavo di alimentazione H07 RN-F 4G4<br />
I = 4 m terminato da spina mobile PEW 3265 SV<br />
(230 / 400V, 32A, 3P+N+m, 6h)<br />
quadro assemblato composto da:<br />
- quadro base QM V P4<br />
- prese fisse serie PLUSO PEW...PQ / PQF<br />
- cavo di alimentazione H07 RN-F 4G2,5<br />
I = 4 m terminato da spina mobile PEW 1665 SV<br />
(230 / 400V, 16A, 3P+N+m, 6h)<br />
QM PI211 q<br />
uscite e protezioni:<br />
- interruttore magnetotermico 4P 40A curva C con blocco<br />
differenziale da 40A<br />
- interruttore magnetotermico 4P 16A curva C<br />
- una presa PEW 3264 PQ (400V, 32A, 3P+m, 6h)<br />
- una presa PEW 1664 PQF (400V, 16A, 3P+m, 6h)<br />
- due prese PEW 1663 PQF (230V, 16A, 2P+m, 6h)<br />
- potenza attiva massima prelevabile 18kW<br />
QM PC22 q<br />
uscite e protezioni:<br />
- interruttore magnetotermico 4P 16A curva C con blocco<br />
differenziale da 25A<br />
- due prese PEW 1664 PQF (400V, 16A, 3P+m, 6h)<br />
- due prese PEW 1663 PQF (230V, 16A, 2P+m, 6h)<br />
- potenza attiva massima prelevabile 9kW<br />
QM PH211 q<br />
uscite e protezioni:<br />
- interruttore magnetotermico 4P 16A curva C con blocco<br />
differenziale da 25A<br />
- una presa PEW 1665 PQ (230/400V, 16A, 3P+N+m, 6h)<br />
- una presa PEW 1664 PQF (400V, 16A, 3P+m, 6h)<br />
- due prese PEW 1663 PQF (230V, 16A, 2P+m, 6h)<br />
- potenza attiva massima prelevabile 9kW<br />
quadro assemblato composto da:<br />
- quadro base QM V P4<br />
- prese fisse serie PLUSO PEW...PQ / PQF<br />
- cavo di alimentazione H07 RN-F 3G2,5<br />
I = 4 m terminato da spina mobile PEW 1664 SV<br />
(400V, 16A, 3P+m, 6h)<br />
QM PB4 q<br />
uscite e protezioni:<br />
- interruttore magnetotermico 4P 16A curva C con blocco<br />
differenziale da 25A<br />
- quattro prese PEW 1664 PQF (400V, 16A, 3P+m, 6h)<br />
- potenza attiva massima prelevabile 9kW<br />
quadro assemblato composto da:<br />
- quadro base QM V P4<br />
- prese fisse serie PLUSO PEW...PQ / PQF<br />
- cavo di alimentazione H07 RN-F 2G2,5<br />
I = 4 m terminato da spina mobile PEW 1663 SV<br />
(230V, 16A, 2P+m, 6h)<br />
QM PD22 q<br />
uscite e protezioni:<br />
- interruttore magnetotermico 2P 16A curva C con blocco<br />
differenziale da 25A<br />
- due prese PEW 1663 PQF (230V, 16A, 2P+m, 6h)<br />
- due prese Schuko (230V, 16A, 2P+m) IP55<br />
- potenza attiva massima prelevabile 3kW<br />
QM PA4 q<br />
uscite e protezioni:<br />
- interruttore magnetotermico 2P 16A curva C con blocco<br />
differenziale da 25A<br />
- quattro prese PEW 1663 PQF (230V, 16A, 2P+m, 6h)<br />
- potenza attiva massima prelevabile 3kW<br />
dimensioni in mm<br />
382<br />
442<br />
270 270<br />
le misure indicate non sono impegnative<br />
e possono essere variate senza alcun preavviso<br />
12
QM quadri da cantiere assemblati in fabbrica (ASC)<br />
• ulteriori versioni del quadro assemblato in fabbrica<br />
con differenti combinazioni di prese ILME, nell’ambito<br />
della potenza attiva massima prelevabile, mantengono<br />
il marchio q<br />
quadri da cantiere QM a 6 prese<br />
con prese serie PLUSO PEW...PQ / PQF<br />
descrizione codice codice<br />
articolo<br />
articolo<br />
quadro assemblato composto da:<br />
- quadro base QM V P6<br />
- prese fisse serie PLUSO PEW...PQ / PQF<br />
- cavo di alimentazione H07 RN-F 4G4<br />
I = 4 m terminato da spina mobile PEW 3265 SV<br />
(230 / 400V, 32A, 3P+N+m, 6h)<br />
quadro assemblato composto da:<br />
- quadro base QM V P6<br />
- prese fisse serie PLUSO PEW...PQ / PQF<br />
- cavo di alimentazione H07 RN-F 4G2,5<br />
I = 4 m terminato da spina mobile PEW 1665 SV<br />
(230 / 400V, 32A, 3P+N+m, 6h)<br />
quadro assemblato composto da:<br />
- quadro base QM V P6<br />
- prese fisse serie PLUSO PEW...PQ / PQF<br />
- cavo di alimentazione H07 RN-F 4G2,5<br />
I = 4 m terminato da spina mobile PEW 1665 SV<br />
(230 / 400V, 16A, 3P+N+m, 6h)<br />
quadro assemblato composto da:<br />
- quadro base QM V P6<br />
- prese fisse serie PLUSO PEW...PQ / PQF<br />
- cavo di alimentazione H07 RN-F 2G2,5<br />
I = 4 m terminato da spina mobile PEW 1663 SV<br />
(230V, 16A, 2P+m, 6h)<br />
QM PI222 q<br />
uscite e protezioni:<br />
- interruttore magnetotermico 4P 40A curva C con blocco<br />
differenziale da 40A<br />
- interruttore magnetotermico 4P 16A curva C<br />
- due prese PEW 3264 PQ (400V, 32A, 3P+m, 6h)<br />
- due prese PEW 1664 PQF (400V, 16A, 3P+m, 6h)<br />
- due prese PEW 1663 PQF (230V, 16A, 2P+m, 6h)<br />
- potenza attiva massima prelevabile 18kW<br />
QM PH222 q<br />
uscite e protezioni:<br />
- interruttore magnetotermico 4P 16A curva C con blocco<br />
differenziale da 25A<br />
- interruttore magnetotermico 4P 16A curva C<br />
- due prese PEW 1665 PQ (230/400V, 16A, 3P+N+m, 6h)<br />
- due prese PEW 1664 PQF (400V, 16A, 3P+m, 6h)<br />
- due prese PEW 1663 PQF (230V, 16A, 2P+m, 6h)<br />
- potenza attiva massima prelevabile 9kW<br />
QM PC42 q<br />
uscite e protezioni:<br />
- interruttore magnetotermico 4P 16A curva C con blocco<br />
differenziale da 25A<br />
- due prese PEW 1664 PQF (400V, 16A, 3P+m, 6h)<br />
- quattro prese PEW 1663 PQF (230V, 16A, 2P+m, 6h)<br />
- potenza attiva massima prelevabile 9kW<br />
QM PA6 q<br />
uscite e protezioni:<br />
- interruttore magnetotermico 2P 16A curva C con blocco<br />
differenziale da 25A<br />
- sei prese PEW 1663 PQF (230V, 16A, 2P+m, 6h)<br />
- potenza attiva massima prelevabile 3kW<br />
QM PC33 q<br />
uscite e protezioni:<br />
- interruttore magnetotermico 4P 16A curva C con blocco<br />
differenziale da 25A<br />
- tre prese PEW 1664 PQF (400V, 16A, 3P+m, 6h)<br />
- tre prese PEW 1663 PQF (230V, 16A, 2P+m, 6h)<br />
- potenza attiva massima prelevabile 9kW<br />
QM PL222 q<br />
uscite e protezioni:<br />
- interruttore magnetotermico 4P 16A curva C con blocco<br />
differenziale da 25A<br />
- due prese PEW 1664 PQF (400V, 16A, 3P+m, 6h)<br />
- due prese PEW 1663 PQF (230V, 16A, 2P+m, 6h)<br />
- due prese Schuko (230V, 16A, 2P+m) IP55<br />
- potenza attiva massima prelevabile 3kW<br />
dimensioni in mm<br />
382<br />
442<br />
270<br />
270<br />
le misure indicate non sono impegnative<br />
e possono essere variate senza alcun preavviso<br />
13
QM quadri da cantiere assemblati in fabbrica (ASC)<br />
• ulteriori versioni del quadro assemblato in fabbrica<br />
con differenti combinazioni di prese ILME, nell’ambito<br />
della potenza attiva massima prelevabile, mantengono<br />
il marchio q<br />
quadri da cantiere QM a 2 prese<br />
con prese interbloccate serie SQ tipo SQE<br />
descrizione codice codice<br />
articolo<br />
articolo<br />
quadro assemblato composto da:<br />
- quadro base QM V S2<br />
- prese interbloccate serie SQ tipo SQE (IP55)<br />
- cavo di alimentazione H07 RN-F 4G4<br />
I = 4 m terminato da spina mobile PEW 3265 SV<br />
(230 / 400V, 32A, 3P+N+m, 6h)<br />
quadro assemblato composto da:<br />
- quadro base QM V S2<br />
- prese interbloccate serie SQ tipo SQE (IP55)<br />
- cavo di alimentazione H07 RN-F 4G2,5<br />
I = 4 m terminato da spina mobile PEW 1665 SV<br />
(230 / 400V, 16A, 3P+N+m, 6h)<br />
quadro assemblato composto da:<br />
- quadro base QM V S2<br />
- prese interbloccate serie SQ tipo SQE (IP55)<br />
- cavo di alimentazione H07 RN-F 3G2,5<br />
I = 4 m terminato da spina mobile PEW 1664 SV<br />
(400V, 16A, 3P+m, 6h)<br />
QM SF11 q<br />
uscite e protezioni:<br />
- interruttore magnetotermico 4P 40A curva C con blocco<br />
differenziale da 40A<br />
- interruttore magnetotermico 2P 16A curva C<br />
- una presa SQE 3264.5 (400V, 32A, 3P+m, 6h)<br />
- una presa SQE 1663.5 (230V, 16A, 2P+m, 6h)<br />
- potenza attiva massima prelevabile 18kW<br />
QM SC11 q<br />
uscite e protezioni:<br />
- interruttore magnetotermico 4P 16A curva C con blocco<br />
differenziale da 25A<br />
- una presa SQE 1664.5 (400V, 16A, 3P+m, 6h)<br />
- una presa SQE 1663.5 (230V, 16A, 2P+m, 6h)<br />
- potenza attiva massima prelevabile 9kW<br />
QM SB2 q<br />
uscite e protezioni:<br />
- interruttore magnetotermico 3P 16A curva C con blocco<br />
differenziale da 25A<br />
- due prese SQE 1664.5 (400V, 16A, 3P+m, 6h)<br />
- potenza attiva massima prelevabile 9kW<br />
QM SE11 q<br />
uscite e protezioni:<br />
- interruttore magnetotermico 4P 16A curva C con blocco<br />
differenziale da 25A<br />
- una presa SQE 1665.5 (230/400V, 16A, 3P+N+m, 6h)<br />
- una presa SQE 1663.5 (230V, 16A, 2P+m, 6h)<br />
- potenza attiva massima prelevabile 9kW<br />
quadro assemblato composto da:<br />
- quadro base QM V S2<br />
- prese interbloccate serie SQ tipo SQE (IP55)<br />
- cavo di alimentazione H07 RN-F 2G2,5<br />
I = 4 m terminato da spina mobile PEW 1663 SV<br />
(230V, 16A, 2P+m, 6h)<br />
QM SA2 q<br />
uscite e protezioni:<br />
- interruttore magnetotermico 2P 16A curva C con blocco<br />
differenziale da 25A<br />
- due prese SQE 1663.5 (230V, 16A, 2P+m, 6h)<br />
- potenza attiva massima prelevabile 3kW<br />
QM SG11<br />
uscite e protezioni:<br />
- interruttore magnetotermico 2P 16A curva C con blocco<br />
differenziale da 25A<br />
- una presa SQE 1663.5 (230V, 16A, 2P+m, 6h)<br />
- una presa con trasformatore di sicurezza SQT 16220<br />
(230/24V, 150VA, 2P)<br />
- potenza attiva massima prelevabile 3kW<br />
dimensioni in mm<br />
382<br />
442<br />
270 270<br />
le misure indicate non sono impegnative<br />
e possono essere variate senza alcun preavviso<br />
14
Q caratteristiche tecniche<br />
Struttura portante<br />
Realizzata in materiale termoplastico antiurto e autoestinguente (classificazione 750 °C alla prova del filo incandescente), di colore grigio RAL 7012, stabilizzato ai raggi<br />
ultravioletti. La struttura, nonostante l’ampio passaggio ricavato nella base del quadro (utilizzabile per i cavi delle linee di uscita) e le comode portelle di accesso all’apparecchiatura<br />
interna, presenta una elevata rigidezza torsionale grazie agli elementi strutturali adottati nelle connessioni (viti a brugola e dadi in acciaio inox) e agli elevati spessori<br />
di formatura delle pannellature. Essa è realizzata con materiale completamente riciclabile. La struttura isolante permette la costruzione di quadri a isolamento completo b<br />
secondo CEI EN 60439-1 e CEI 64-8/4. Le pannellature sono in grado di resistere a impatti di energia 6 J (rappresentativi di collisioni all’interno di cantieri).<br />
2<br />
2<br />
1<br />
12<br />
5<br />
3<br />
12<br />
7<br />
8<br />
8<br />
4<br />
6<br />
13<br />
9<br />
11 9<br />
9<br />
10<br />
14<br />
10<br />
15<br />
15
Q caratteristiche tecniche<br />
Generalità costruttive<br />
Ganci di posa<br />
Sono previste (fig.1) 4 staffe in acciaio inossidabile sagomate e asolate per la posa fissa del quadro,<br />
a parete o su struttura idonea. In alternativa è possibile impiegare il telaio (QCP TS o QC TS opzionale<br />
- fig.2), per l’installazione semi-fissa (trasportabile) a pavimento.<br />
Messa a terra<br />
Sia nel quadro vuoto sia nelle versioni assemblate in fabbrica è previsto un robusto morsetto di terra<br />
passante esterno in ottone, a bullone, che funge internamente da collettore di terra per il quadro.<br />
Esso agevola la connessione al conduttore di protezione o eventuale dispersore di terra locale e la<br />
verifica periodica dell’efficienza dell’impianto di terra locale.<br />
Per quadri con spina fissa di alimentazione, se il conduttore di protezione arriva tramite la prolunga,<br />
terminata con la corrispettiva presa mobile, è comunque sufficiente il collegamento interno già predisposto<br />
allo spinotto di terra della spina di alimentazione del quadro.<br />
Installazione a parete<br />
fig. 1<br />
Serracavo<br />
Un robusto serracavo è previsto all’interno del vano di ingresso per eliminare pericolose sollecitazioni<br />
meccaniche sui conduttori dell’eventuale cavo di alimentazione e sui morsetti di ingresso. Il suo impiego<br />
è superfluo utilizzando per l’alimentazione del quadro una spina da parete.<br />
Pressacavo<br />
Il quadro vuoto è fornito con pressacavo Pg 48 corredato di apposita guarnizione sfogliabile in elastomero,<br />
con Ø 36-39-42-45 mm. È necessario per l’alimentazione tramite cavo, è atto a mantenere il<br />
grado di protezione IP55 dichiarato. In alternativa è prevista la predisposizione per il montaggio di una<br />
spina fissa da parete di alimentazione. A richiesta sui quadri assemblati.<br />
Spina di alimentazione<br />
I quadri assemblati possono essere forniti con una spina industriale ILME, fissa da parete, cablata<br />
direttamente sul fianco del quadro, da 63A o 125A a seconda dei tipi. L’uso di una spina agevola le<br />
operazioni di trasporto e di allacciamento del quadro alla rete di alimentazione.<br />
Installazione semi-fissa<br />
fig. 2<br />
Vano di ingresso e derivazione<br />
Nella parte interna superiore del quadro è ricavato un capiente vano, chiuso da coperchi, che funge<br />
da unità di ingresso e di derivazione, adatto ad alloggiare le guide DIN, gli apparecchi di sezionamento<br />
e protezione, i collegamenti di allacciamento alla rete, i dispositivi di comando e controllo.<br />
Per i quadri assemblati vedere a pag. 18 la tipologia degli apparecchi cablati nel suo interno.<br />
Guide DIN EN 60715<br />
I quadri vuoti QP V e QG V sono corredati di guide DIN EN 60715 in misura:<br />
- 230 mm per la sezione vano per apparecchi modulari (fino a 12 unità)<br />
- 155 mm per la sezione vano di ingresso per la eventuale morsettiera.<br />
Realizzate in acciaio, sono fornite con supporti isolanti (predisposti per differenti altezze di montaggio<br />
delle guide). Nelle versioni assemblate dei quadri, le guide sono già cablate.<br />
Coperchi di chiusura vano ingresso e derivazione<br />
La chiusura del vano di ingresso e derivazione è realizzata con coperchi di identico formato (coperchi<br />
semplici e coperchio con finestra per dispositivi modulari da 12 moduli, con sportello trasparente incernierato<br />
e lucchettabile). Essi possono essere posizionati indifferentemente a seconda delle necessità<br />
del cablaggio. I coperchi semplici sono predisposti al montaggio di due prese complementari (tipo<br />
Schuko ® ).<br />
Portelle di accesso<br />
Lo spazioso vano interno è accessibile mediante due portelle incernierate ai lati e dotate di doppia<br />
chiusura del tipo a chiave speciale triangolare asportabile, ciò per impedire l’accesso al quadro a persone<br />
non autorizzate. In alternativa, sono fornibili a richiesta, blocchetti di chiusura sporgenti dalla portella<br />
per lucchetto, o blocchetti incassati a filo portella con serratura a chiave.<br />
Fondo del quadro<br />
Costituisce la superficie di montaggio dell’apparecchiatura ed è predisposto per il montaggio di un<br />
massimo di 9 prese interbloccate di tipo industriale ILME secondo lo schema dei dispositivi assemblabili<br />
(vedere pag. 15).<br />
Nelle versioni assemblate alloggia le prese secondo le configurazioni stabilite.<br />
Maniglie di trasporto<br />
Nelle pareti laterali sono ricavati dei solidi punti di presa per il trasporto e l’eventuale sollevamento del<br />
quadro, quest’ultimo è da effettuarsi con idonea cinghia opzionale ILME (QC NS), vincolata alle maniglie<br />
(fig. 3).<br />
Trasporto<br />
fig. 3<br />
Coperchietto con guarnizione (con pulsante di emergenza nei quadri assemblati)<br />
Fornito con il quadro vuoto, copre la predisposizione al montaggio di un pulsante di arresto di emergenza.<br />
L’eventuale pulsante (fungo rosso con sfondo giallo) è da montare sul coperchietto da forare.<br />
Nelle versioni assemblate dei quadri il pulsante è già cablato.<br />
Tasca portadocumenti<br />
All’interno del quadro è ricavata una tasca portadocumenti ove collocare lo schema elettrico ed altra<br />
documentazione, es.: dichiarazioni di conformità. Per i quadri ASC (apparecchiature assiemate da<br />
cantiere, costruite in serie) è inoltre prevista una targa di identificazione riportante i dati nominali del<br />
quadro.<br />
Base del quadro<br />
L’apertura sulla base del quadro consente il passaggio dei cavi e delle spine delle utenze alimentate<br />
dalle prese contenute nel quadro, in modo da poter chiudere le portelle.<br />
16
Q caratteristiche tecniche dei quadri ASC<br />
Prove di tipo (§ 8.2)<br />
I quadri ASC proposti in questo fascicolo sono stati sottoposti a tutte le prove di tipo prescritte dalla norma, nonché alle rispettive prove individuali:<br />
No. Caratteristiche da controllare Riferimento Prova<br />
1 Limiti di sovratemperatura 8.2.1 Verifica dei limiti di sovratemperatura tramite prova (prova di tipo)<br />
2 Tenuta alla tensione applicata 8.2.2 Verifica della tenuta alla tensione applicata tramite prova (prova di tipo)<br />
3 Tenuta al cortocircuito 8.2.3 Verifica della tenuta al cortocircuito tramite prove (prova di tipo)<br />
Non si applica, perché I cc ≤ 10kA<br />
4 Efficienza del circuito di protezione 8.2.4<br />
4a Connessione effettiva tra le masse 8.2.4.1 Verifica dell’effettiva connessione tra le masse dell’apparecchiatura ed il circuito di protezione<br />
dell’apparecchiatura ed il circuito<br />
con esame a vista o con misura della resistenza (prova di tipo)<br />
di protezione<br />
4b Tenuta al cortocircuito del circuito 8.2.4.2 Verifica della tenuta al cortocircuito del circuito di protezione tramite prova (prova di tipo)<br />
di protezione<br />
Non si applica, perché I cc ≤ 10kA<br />
5 Distanze in aria e superficiali 8.2.5 Verifica delle distanze in aria e superficiali (prova di tipo)<br />
6 Funzionamento meccanico 8.2.6 Verifica del funzionamento meccanico (prova di tipo)<br />
7 Grado di protezione 8.2.7 Verifica del grado di protezione (prova di tipo)<br />
8 Resistenza meccanica 8.2.8 Verifica della resistenza meccanica tramite prova (prova di tipo)<br />
8a 8.2.8.2 Prova di impatto:<br />
3 impatti su ognuna delle 6 superfici esterne dell’ASC in prova con sfera d’acciaio Ø 50 mm,<br />
massa 500 ± 25 g da 1,2 m. 50 HR ≤ Durezza < 58 HR. In alternativa pendolo<br />
8b 8.2.8.3 Prova d’urto:<br />
un impulso a semionda sinusoidale da 500 m/s 2 (50g) e durata 11 ms, secondo IEC 60068-2-27<br />
9 Resistenza alla corrosione 8.2.9 Verifica della resistenza alla corrosione tramite prova (prova di tipo)<br />
9a 8.2.9.1 Verifica della resistenza alla corrosione in condizioni normali di servizio:<br />
tre cicli di 24 h in camera climatica<br />
9b 8.2.9.2 Verifica della resistenza alla corrosione in un’atmosfera fortemente inquinata:<br />
10 giorni di esposizione continua ad atmosfera industriale secondo metodo IEC 60068-2-42<br />
10 Cablaggio, funzionamento elettrico 8.3.1 Esame a vista dell’apparecchiatura compreso l’esame a vista del cablaggio e, se necessario,<br />
prova del funzionamento elettrico (prova individuale)<br />
11 Isolamento 8.3.2 Prova di tensione applicata (non necessaria)<br />
12 Misure di protezione 8.3.3 Verifica delle misure di protezione e della continuità elettrica dei circuiti di protezione<br />
(prova individuale)<br />
Le prove 7, 8a, 8b, 9a, 9b sono anche relative all’involucro vuoto, le rimanenti al quadro assemblato.<br />
* ) per tensione nominale di alimentazione inferiore a 230/400V~ a parità di corrente nominale la potenza massima attiva prelevabile si riduce proporzionalmente alla tensione,<br />
per esempio: quadro 63A [35kW - 230/400V~] > [20kW - 130/230V~]<br />
17
Q caratteristiche tecniche dei quadri ASC<br />
Caratteristiche elettriche e scelta dei componenti elettrici nei quadri da cantiere (§ 7.6.1)<br />
tensione nominale di impiego<br />
U e = 230/400 V<br />
frequenza nominale<br />
50 Hz<br />
tensione nominale di isolamento<br />
U i = 400 V<br />
allacciamento alla rete pubblica<br />
di distribuzione<br />
sistema trifase con neutro + conduttore di terra di protezione, tramite una presa mobile IP67 3P+N+m<br />
(es.: PEW 6365 PV da 63A o PEW 12565 PV da 125A secondo il tipo)<br />
grado di inquinamento 3<br />
potenza attiva massima prelevabile<br />
20 kW i tipi QP TI B e QP SQ B con spina di alimentazione da 63A<br />
35 kW i tipi QP TI A/C/D, QP SQ A/C/D, QG TI A/B/C e QG SQ A/B/C con spina di alimentazione da 63A<br />
55 kW i tipi QG TI D e QG SQ D/E/F con spina di alimentazione da 125A<br />
fattore di contemporaneità nominale<br />
protezione contro il cortocircuito e tenuta al<br />
cortocircuito (§ 7.5)<br />
poiché i circuiti di uscita non sono mai impegnati continuativamente alla loro corrente di targa (16A, 32A o 63A), ai fini<br />
della verifica delle sovratemperature si assume la potenza massima prelevabile continuativamente sopraindicata<br />
che determina i fattori di contemporaneità nominali<br />
- massimo valore consentito della corrente di cortocircuito presunta I cp = 10 kA<br />
- corrente nominale di cortocircuito condizionata I cc = 10 kA<br />
- corrente di cortocircuito nominale ammissibile di picco e relativo fattore di potenza: I pk = 17 kA @ cos ϕ 0,5<br />
(tab. 5 norma CEI EN 60439-1)<br />
NOTA: per corrente nominale di cortocircuito condizionata I cc ≤ 10 kA le prove di corto circuito non si effettuano.<br />
morsetto interno di terra conforme alla norma CEI EN 60947-7-1, tipo ILME 70 mm 2<br />
Protezione contro le scosse elettriche (contatti diretti e indiretti) (§ 7.4)<br />
protezione contro i contatti diretti (§ 7.4.2)<br />
messa a terra<br />
protezione contro i contatti indiretti (§ 7.4.3)<br />
assicurata dal progetto e dalla costruzione della ASC. Grado di protezione IP55 sia a porte aperte che chiuse, con le<br />
ghiere delle spine e dei coperchietti delle prese serrate a fondo sui loro innesti, e lo sportello del vano portapparecchi<br />
chiuso.<br />
tramite la spina fissa, il cui alveolo di terra è collegato in fabbrica al morsetto di terra interno (norma CEI EN 60439-4 artt.<br />
7.4.3.1.5.f e 5g). Nel kit di montaggio, anche se non indispensabile, è disponibile un morsetto di terra esterno costituito da<br />
una robusta vite in ottone per il collegamento al dispersore dell’impianto di terra tramite capocorda.<br />
secondo IEC 60364-7-704 (norma italiana CEI 64-8/7, Sezione 704), mediante interruttore differenziale con I dn di 30 mA<br />
a protezione delle prese di corrente.<br />
Morsetti di terra delle prese collegati al morsetto di terra principale dell’ASC (§ 7.4.3.1.5), a sua volta collegato allo<br />
spinotto di terra della spina fissa di alimentazione del quadro e al morsetto di terra esterno (che agevola la messa a<br />
terra locale in assenza di distribuzione del conduttore di protezione nel cavo di alimentazione).<br />
Sezione di ogni conduttore di protezione all’interno del quadro non inferiore a 2,5 mm 2 (vedere schema elettrico)<br />
Componenti installati nei quadri (§ 7.6)<br />
cablaggi interni<br />
eseguiti a regola d’arte con conduttori flessibili isolati in PVC antifiamma secondo norme CEI 20-22 e 20-37 tipo N07V-K<br />
(certificato IMQ) delle sezioni specificate sullo schema elettrico per ogni circuito<br />
spina fissa di alimentazione (ingresso) ILME serie Pluso (63A) oppure (125A); conformi alle norme CEI EN 60309-1 e CEI EN 60309-2<br />
prese interbloccate (uscite)<br />
interruttore differenziale puro<br />
Interruttori automatici magnetotermici<br />
interruttore differenziale magnetotermico<br />
ILME serie TM e SQV (certificate IMQ) tipi con portafusibili a tappo secondo EN 60269-3-1, Diazed DIII, oppure E16 (per<br />
prese TM IT) oppure con portafusibili sezionabili (TM..IS) o a tappo (SQV) secondo EN 60269-2-1 delle grandezze 10x38,<br />
14x51, 22x58. Conformi alle norme CEI EN 60309-1 e CEI EN 60309-2, con dispositivo di blocco costituito da un interruttore<br />
di manovra - sezionatore ILME serie Z (certificato conforme alla norma CEI EN 60947-3, prove di tipo effettuate<br />
dall’IEN Galileo Ferraris); protezione individuale contro sovracorrenti e cortocircuiti per mezzo di fusibili (cartucce fusibili<br />
escluse).<br />
Utilizzare cartucce fusibili di qualità rispettando i valori nominali<br />
taglia 63A: conforme alle norme CEI EN 61009-1 e CEI EN 61009-2-1, corrente differenziale nominale (rated residual<br />
current) I dn: ≤ 30 mA<br />
taglia 100A: conforme alla norma CEI EN 60898 (class. CEI 23-3 IV ed.), con caratteristica dello sganciatore magnetotermico<br />
C (intervento istantaneo sopra 5I n fino a 10I n incluso); leva di comando piombabile in posizioni O ed I; potere di<br />
interruzione nominale in c.a. secondo CEI EN 60898: I cn = 10 kA a 400V c.a.; secondo CEI EN 60947-2: I cu = 20 kA a<br />
400V c.a.<br />
taglia 63A: conforme alla norma CEI EN 60898 (class. CEI 23-3 IV ed.), con caratteristica dello sganciatore magnetotermico<br />
C (intervento istantaneo sopra 5I n fino a 10I n incluso); leva di comando piombabile in posizioni O ed I; potere di interruzione<br />
nominale in c.a. secondo CEI EN 60898: I cn = 6 kA a 400V c.a.; secondo CEI EN 60947-2: I cu = 6 kA a 400V c.a.<br />
taglia 40A: conforme alla norma CEI EN 60898 (class. CEI 23-3 IV ed.), con caratteristica dello sganciatore magnetotermico<br />
C (intervento istantaneo sopra 5I n fino a 10I n incluso); leva di comando piombabile in posizioni O ed I; potere di interruzione<br />
nominale in c.a. secondo CEI EN 60898: I cn = 6 kA a 400V c.a.; secondo CEI EN 60947-2: I cu = 6 kA a 400V c.a.<br />
taglia 32A: conforme alla norma CEI EN 60898 (class. CEI 23-3 IV ed.), con caratteristica dello sganciatore magnetotermico<br />
C (intervento istantaneo sopra 5I n fino a 10I n incluso); leva di comando piombabile in posizioni O ed I; potere di<br />
interruzione nominale in c.a. secondo CEI EN 60898: I cn = 6 kA a 400V c.a.; secondo CEI EN 60947-2: I cu = 6 kA a<br />
400V c.a.<br />
taglia 16A: conforme alla norma CEI EN 60898 (class. CEI 23-3 IV ed.), con caratteristica dello sganciatore magnetotermico<br />
C (intervento istantaneo sopra 5I n fino a 10I n incluso); leva di comando piombabile in posizioni O ed I; potere di<br />
interruzione nominale in c.a. secondo CEI EN 60898: I cn = 6 kA a 400V c.a.; secondo CEI EN 60947-2: I cu = 6 kA a<br />
400V c.a.<br />
taglia 63A: conformi alle norme CEI EN 61009-1; caratteristica dello sganciatore magnetotermico C (intervento istantaneo<br />
sopra 5I n fino a 10I n incluso), leva di comando piombabile in posizioni O ed I. Potere di interruzione nominale in c.a.<br />
secondo CEI EN 61009-1 e CEI EN 60898: I cn = 6 kA a 400V c.a.; secondo CEI EN 60947-2: I cu = 10 kA a 400V c.a.;<br />
corrente differenziale nominale (rated residual current) I dn ≤ 30 mA; classe di energia limitata: 3<br />
taglia 40A: conformi alle norme CEI EN 61009-1; caratteristica dello sganciatore magnetotermico C (intervento istantaneo<br />
sopra 5I n fino a 10I n incluso), leva di comando piombabile in posizioni O ed I. Potere di interruzione nominale in c.a.<br />
secondo CEI EN 61009-1 e CEI EN 60898: I cn = 6 kA a 400V c.a.; secondo CEI EN 60947-2: I cu = 10 kA a 400V c.a.;<br />
corrente differenziale nominale (rated residual current) I dn ≤ 30 mA; classe di energia limitata: 3<br />
18
Q caratteristiche tecniche dei quadri ASC<br />
5. Caratteristiche costruttive quadri da cantiere serie Q<br />
Il progetto meccanico dei quadri rispetta pienamente le prescrizioni di norma<br />
(§ 7.1.1 - § 7.1.5). In particolare:<br />
Dispositivi per l’entrata dei cavi:<br />
Il quadro vuoto in versione kit di montaggio è predisposto per l’alimentazione mediante<br />
cavo attraverso pressacavo Pg 48 con tenuta su guarnizione sfogliabile in elastomero<br />
(per cavi con Ø 35 ÷ 45 mm) e grado di protezione IP55, o da spina fissa da<br />
parete. Nei quadri assemblati l’alimentazione avviene tramite spina fissa da parete<br />
da 63A (modelli A-B-C) o 125A (modello D-E-F).<br />
Protezione contro la corrosione (§ 7.1.4):<br />
viti in acciaio inox. Resistente a corrosione (prove secondo quanto specificato dalla<br />
norma CEI EN 60439-4 § 8.2.9.1 e § 8.2.9.2)<br />
Resistenza meccanica (§ 7.1.5):<br />
- in grado di sopportare urti meccanici corrispondenti a un’accelerazione di 500 m/s 2<br />
(50 g), sotto forma di un impulso a semionda sinusoidale di durata di 11 ms (considerati<br />
corrispondenti agli urti subiti dall’ASC trasportata senza ancoraggio su veicoli<br />
stradali o ferroviari normali per lunghi periodi).<br />
- in grado di resistere a impatti di energia 6 J (rappresentativi di collisioni con l’apparecchiatura<br />
meccanica di gestione del cantiere).<br />
Condizioni atmosferiche per l’installazione all’esterno<br />
- umidità relativa: può temporaneamente raggiungere il 100% ad una temperatura<br />
massima di +25 °C.<br />
- temperatura minima di impiego: -25 °C<br />
- temperatura massima di impiego: +40°C (il suo valore medio riferito ad un periodo<br />
di 24 ore non deve superare i +35 °C)<br />
Grado di protezione (§ 7.2.1.1):<br />
IP55, contro il contatto con parti attive, l’ingresso di corpi estranei solidi e di liquidi,<br />
secondo la norma europea CEI EN 60529 (IEC 60529) superiore al grado IP43 minimo<br />
richiesto dalla norma dei quadri da cantiere CEI EN 60439-4 (§ 7.2.1.1).<br />
Il grado di protezione marcato è relativo al quadro assemblato in fabbrica, quando è<br />
installato in posizione di lavoro verticale, a porte chiuse, pannelli asportabili e piastre<br />
di copertura montate, a coperchietti delle prese chiusi e con le spine inserite e la<br />
ghiera serrata. Nel caso di quadro vuoto (QP V e QG V), grado di protezione IP55,<br />
assume il grado più basso tra i gradi di protezione degli apparecchi montati.<br />
Supporti e dispositivi di fissaggio (§ 7.2.4):<br />
sistema di fissaggio ad una parete verticale, mediante staffe metalliche; in alternativa:<br />
telaio metallico da pavimento QCP TS o QC TS in acciaio verniciato a fuoco.<br />
Prese<br />
montate internamente, e relative spine, protette da urti accidentali.<br />
Uscite dei cavi<br />
a distanza minima da terra compatibile col raggio di curvatura del cavo più grande<br />
che può essere collegato all’ASC.<br />
Dispositivi di sollevamento e di spostamento (§ 7.2.5):<br />
2 maniglie di spostamento incorporate nella copertura dell’involucro. Per il sollevamento<br />
del quadro a mezzo di paranco o gru, impiegare fascia/e di sollevamento<br />
impegnate nelle maniglie.<br />
Prove di tipo (§ 8.2)<br />
Le ASC sono state sottoposte a tutte le prove di tipo prescritte dalla norma, nonché<br />
alle rispettive prove individuali<br />
19
Q quadri da cantiere assemblati in fabbrica (ASC)<br />
• ulteriori versioni del quadro assemblato in fabbrica<br />
con differenti combinazioni di prese ILME, nell’ambito<br />
della potenza attiva massima prelevabile, mantengono<br />
il marchio q<br />
• versioni con unità di ingresso a morsettiera realizzate<br />
a richiesta (aggiungere ”M” alla fine del codice, prima<br />
di eventuali suffissi ”-1” identificativi delle varianti)**<br />
quadri da cantiere QP<br />
con prese interbloccate serie TM<br />
* ) per tensione nominale di alimentazione inferiore a 230/400V~ a<br />
parità di corrente nominale la potenza massima attiva prelevabile<br />
si riduce proporzionalmente alla tensione, per esempio: quadro<br />
63A [35kW - 230/400V~] > [20kW - 130/230V~]<br />
** ) es.: QP TI A ➞ QP TI AM<br />
QP TI B-1 ➞ QP TI BM-1<br />
descrizione codice codice<br />
articolo<br />
articolo<br />
quadro assemblato composto da:<br />
- quadro base QP V<br />
- prese interbloccate serie TM<br />
- pulsante generale d’emergenza<br />
- bobina di sgancio interruttore generale<br />
quadro assemblato composto da:<br />
- quadro base QP V<br />
- prese interbloccate serie TM<br />
- pulsante generale d’emergenza<br />
- bobina di sgancio interruttore generale<br />
quadro assemblato composto da:<br />
- quadro base QP V<br />
- prese interbloccate serie TM<br />
- pulsante generale d’emergenza<br />
- bobina di sgancio interruttore generale<br />
QP TI A q<br />
varianti:<br />
- interruttore magnetotermico differenziale da 63A<br />
- una presa TM 3264 IT (380V, 32A, 3P+ m, 6h)<br />
- due prese TM 1664 IT (380V, 16A, 3P+ m, 6h)<br />
- due prese TM 1663 IT (220V, 16A, 2P+ m, 6h)<br />
- una spina PEW 6365 SM-S (380V, 63A, 3P+N+ m, 6h)<br />
- potenza attiva massima prelevabile 35kW*)<br />
QP TI B q<br />
varianti:<br />
- interruttore magnetotermico differenziale da 40A<br />
- tre prese TM 1664 IT (380V, 16A, 3P+ m, 6h)<br />
- due prese TM 1663 IT (220V, 16A, 2P+ m, 6h)<br />
- una spina PEW 6365 SM-S (380V, 63A, 3P+N+ m, 6h)<br />
- potenza attiva massima prelevabile 20kW*)<br />
QP TI B-2 q<br />
varianti:<br />
- interruttore magnetotermico differenziale da 40A<br />
- due prese TM 1664 IT (380V, 16A, 3P+ m, 6h)<br />
- tre prese TM 1663 IT (220V, 16A, 2P+ m, 6h)<br />
- una spina PEW 6365 SM-S (380V, 63A, 3P+N+ m, 6h)<br />
- potenza attiva massima prelevabile 20kW*)<br />
QP TI A-1 q<br />
varianti:<br />
- interruttore magnetotermico differenziale da 63A<br />
- una presa TM 3265 IT (380V, 32A, 3P+N+ m, 6h)<br />
- due prese TM 1664 IT (380V, 16A, 3P+ m, 6h)<br />
- due prese TM 1663 IT (220V, 16A, 2P+ m, 6h)<br />
- una spina PEW 6365 SM-S (380V, 63A, 3P+N+ m, 6h)<br />
- potenza attiva massima prelevabile 35kW*)<br />
QP TI B-1 q<br />
varianti:<br />
- interruttore magnetotermico differenziale da 40A<br />
- una presa TM 1665 IT (380V, 16A, 3P+N+ m, 6h)<br />
- una presa TM 1664 IT (380V, 16A, 3P+ m, 6h)<br />
- due prese TM 1663 IT (220V, 16A, 2P+ m, 6h)<br />
- una spina PEW 6365 SM-S (380V, 63A, 3P+N+ m, 6h)<br />
- potenza attiva massima prelevabile 20kW*)<br />
dima di fissaggio in mm<br />
dimensioni in mm<br />
526<br />
665 130<br />
715<br />
750 710<br />
7<br />
17<br />
830<br />
27<br />
410<br />
Corrente portafusibili<br />
nominale tipo*<br />
parte presa<br />
16A E16<br />
32A E33 - DIII<br />
*cartucce fusibili escluse<br />
le misure indicate non sono impegnative<br />
e possono essere variate senza alcun preavviso<br />
20
Q quadri da cantiere assemblati in fabbrica (ASC)<br />
• ulteriori versioni del quadro assemblato in fabbrica<br />
con differenti combinazioni di prese ILME, nell’ambito<br />
della potenza attiva massima prelevabile, mantengono<br />
il marchio q<br />
• versioni con unità di ingresso a morsettiera realizzate<br />
a richiesta (aggiungere ”M” alla fine del codice, prima<br />
di eventuali suffissi ”-1” identificativi delle varianti)**<br />
quadri da cantiere QP<br />
con prese interbloccate serie TM<br />
* ) per tensione nominale di alimentazione inferiore a 230/400V~ a<br />
parità di corrente nominale la potenza massima attiva prelevabile<br />
si riduce proporzionalmente alla tensione, per esempio: quadro<br />
63A [35kW - 230/400V~] > [20kW - 130/230V~]<br />
** ) es.: QP TI A ➞ QP TI AM<br />
QP TI B-1 ➞ QP TI BM-1<br />
descrizione codice codice<br />
articolo<br />
articolo<br />
quadro assemblato composto da:<br />
- quadro base QP V<br />
- prese interbloccate serie TM<br />
- pulsante generale d’emergenza<br />
- bobina di sgancio interruttore generale<br />
quadro assemblato composto da:<br />
- quadro base QP V<br />
- prese interbloccate serie TM<br />
- pulsante generale d’emergenza<br />
- bobina di sgancio interruttore generale<br />
quadro assemblato composto da:<br />
- quadro base QP V<br />
- prese interbloccate serie TM<br />
- pulsante generale d’emergenza<br />
- bobina di sgancio interruttore generale<br />
dima di fissaggio in mm<br />
QP TI C q<br />
varianti:<br />
- interruttore magnetotermico differenziale da 63A<br />
- una presa TM 3264 IT (380V, 32A, 3P+ m, 6h)<br />
- una presa TM 1664 IT (380V, 16A, 3P+ m, 6h)<br />
- tre prese TM 1663 IT (220V, 16A, 2P+ m, 6h)<br />
- una spina PEW 6365 SM-S (380V, 63A, 3P+N+ m, 6h)<br />
- potenza attiva massima prelevabile 35kW*)<br />
QP TI C-2<br />
varianti:<br />
- interruttore magnetotermico differenziale da 63A<br />
- una presa TM 3264 IT (380V, 32A, 3P+ m, 6h)<br />
- una presa TM 1664 IT (380V, 16A, 3P+ m, 6h)<br />
- due prese TM 1663 IT (220V, 16A, 2P+ m, 6h)<br />
- una presa TM 16220 T1 (24V, 16A, 2P)<br />
- una spina PEW 6365 SM-S (380V, 63A, 3P+N+ m, 6h)<br />
- potenza attiva massima prelevabile 35kW*)<br />
QP TI D q<br />
varianti:<br />
- interruttore magnetotermico differenziale da 63A<br />
- una presa TM 3264 IT (380V, 32A, 3P+ m, 6h)<br />
- tre prese TM 1664 IT (380V, 16A, 3P+ m, 6h)<br />
- una presa TM 1663 IT (220V, 16A, 2P+ m, 6h)<br />
- una spina PEW 6365 SM-S (380V, 63A, 3P+N+ m, 6h)<br />
- potenza attiva massima prelevabile 35kW*)<br />
dimensioni in mm<br />
QP TI C-1 q<br />
varianti:<br />
- interruttore magnetotermico differenziale da 63A<br />
- una presa TM 3265 IT (380V, 32A, 3P+N+ m, 6h)<br />
- una presa TM 1664 IT (380V, 16A, 3P+ m, 6h)<br />
- tre prese TM 1663 IT (220V, 16A, 2P+ m, 6h)<br />
- una spina PEW 6365 SM-S (380V, 63A, 3P+N+ m, 6h)<br />
- potenza attiva massima prelevabile 35kW*)<br />
526<br />
665 130<br />
715<br />
750 710<br />
7<br />
17<br />
830<br />
27<br />
410<br />
Corrente portafusibili<br />
nominale tipo*<br />
parte presa<br />
16A E16<br />
32A E33 - DIII<br />
*cartucce fusibili escluse<br />
le misure indicate non sono impegnative<br />
e possono essere variate senza alcun preavviso<br />
21
Q quadri da cantiere assemblati in fabbrica (ASC)<br />
• ulteriori versioni del quadro assemblato in fabbrica<br />
con differenti combinazioni di prese ILME, nell’ambito<br />
della potenza attiva massima prelevabile, mantengono<br />
il marchio q<br />
• versioni con unità di ingresso a morsettiera realizzate<br />
a richiesta (aggiungere ”M” alla fine del codice, prima<br />
di eventuali suffissi ”-1” identificativi delle varianti)**<br />
quadri da cantiere QP<br />
con prese interbloccate serie SQV<br />
* ) per tensione nominale di alimentazione inferiore a 230/400V~ a<br />
parità di corrente nominale la potenza massima attiva prelevabile<br />
si riduce proporzionalmente alla tensione, per esempio: quadro<br />
63A [35kW - 230/400V~] > [20kW - 130/230V~]<br />
** ) es.: QP TI A ➞ QP TI AM<br />
QP TI B-1 ➞ QP TI BM-1<br />
descrizione codice codice<br />
articolo<br />
articolo<br />
quadro assemblato composto da:<br />
- quadro base QP V<br />
- prese interbloccate serie SQV complete di cassetta<br />
per montaggio a perete (SQC 923 CS)<br />
- pulsante generale d’emergenza<br />
- bobina di sgancio interruttore generale<br />
quadro assemblato composto da:<br />
- quadro base QP V<br />
- prese interbloccate serie SQV complete di cassetta<br />
per montaggio a perete (SQC 923 CS)<br />
- pulsante generale d’emergenza<br />
- bobina di sgancio interruttore generale<br />
quadro assemblato composto da:<br />
- quadro base QP V<br />
- prese interbloccate serie SQV complete di cassetta<br />
per montaggio a perete (SQC 923 CS)<br />
- pulsante generale d’emergenza<br />
- bobina di sgancio interruttore generale<br />
QP SQ A q<br />
varianti:<br />
- interruttore magnetotermico differenziale da 63A<br />
- una presa SQV 3264.5 (380V, 32A, 3P+ m, 6h)<br />
- due prese SQV 1664.5 (380V, 16A, 3P+ m, 6h)<br />
- due prese SQV 1663.5 (220V, 16A, 2P+ m, 6h)<br />
- una spina PEW 6365 SM-S (380V, 63A, 3P+N+ m, 6h)<br />
- potenza attiva massima prelevabile 35kW*)<br />
QP SQ B q<br />
varianti:<br />
- interruttore magnetotermico differenziale da 40A<br />
- tre prese SQV 1664.5 (380V, 16A, 3P+ m, 6h)<br />
- due prese SQV 1663.5 (220V, 16A, 2P+ m, 6h)<br />
- una spina PEW 6365 SM-S (380V, 63A, 3P+N+ m, 6h)<br />
- potenza attiva massima prelevabile 20kW*)<br />
QP SQ B-2 q<br />
varianti:<br />
- interruttore magnetotermico differenziale da 40A<br />
- due prese SQV 1664.5 (380V, 16A, 3P+ m, 6h)<br />
- tre prese SQV 1663.5 (220V, 16A, 2P+ m, 6h)<br />
- una spina PEW 6365 SM-S (380V, 63A, 3P+N+ m, 6h)<br />
- potenza attiva massima prelevabile 20kW*)<br />
QP SQ A-1 q<br />
varianti:<br />
- interruttore magnetotermico differenziale da 63A<br />
- una presa SQV 3265.5 (380V, 32A, 3P+N+ m, 6h)<br />
- due prese SQV 1664.5 (380V, 16A, 3P+ m, 6h)<br />
- due prese SQV 1663.5 (220V, 16A, 2P+ m, 6h)<br />
- una spina PEW 6365 SM-S (380V, 63A, 3P+N+ m, 6h)<br />
- potenza attiva massima prelevabile 35kW*)<br />
QP SQ B-1 q<br />
varianti:<br />
- interruttore magnetotermico differenziale da 40A<br />
- una presa SQV 1665.5 (380V, 16A, 3P+N+ m, 6h)<br />
- una presa SQV 1664.5 (380V, 16A, 3P+ m, 6h)<br />
- due prese SQV 1663.5 (220V, 16A, 2P+ m, 6h)<br />
- una spina PEW 6365 SM-S (380V, 63A, 3P+N+ m, 6h)<br />
- potenza attiva massima prelevabile 20kW*)<br />
dima di fissaggio in mm<br />
dimensioni in mm<br />
526<br />
665 130<br />
715<br />
750 710<br />
7<br />
17<br />
830<br />
27<br />
410<br />
Corrente portafusibili<br />
nominale tipo*<br />
parte presa<br />
16A 10 x 38<br />
32A 10 x 38<br />
*cartucce fusibili escluse<br />
le misure indicate non sono impegnative<br />
e possono essere variate senza alcun preavviso<br />
22
Q quadri da cantiere assemblati in fabbrica (ASC)<br />
• ulteriori versioni del quadro assemblato in fabbrica<br />
con differenti combinazioni di prese ILME, nell’ambito<br />
della potenza attiva massima prelevabile, mantengono<br />
il marchio q<br />
• versioni con unità di ingresso a morsettiera realizzate<br />
a richiesta (aggiungere ”M” alla fine del codice, prima<br />
di eventuali suffissi ”-1” identificativi delle varianti)**<br />
quadri da cantiere QP<br />
con prese interbloccate serie SQV<br />
* ) per tensione nominale di alimentazione inferiore a 230/400V~ a<br />
parità di corrente nominale la potenza massima attiva prelevabile<br />
si riduce proporzionalmente alla tensione, per esempio: quadro<br />
63A [35kW - 230/400V~] > [20kW - 130/230V~]<br />
** ) es.: QP TI A ➞ QP TI AM<br />
QP TI B-1 ➞ QP TI BM-1<br />
descrizione codice codice<br />
articolo<br />
articolo<br />
quadro assemblato composto da:<br />
- quadro base QP V<br />
- prese interbloccate serie SQV complete di cassetta<br />
per montaggio a perete (SQC 923 CS)<br />
- pulsante generale d’emergenza<br />
- bobina di sgancio interruttore generale<br />
quadro assemblato composto da:<br />
- quadro base QP V<br />
- prese interbloccate serie SQV complete di cassetta<br />
per montaggio a perete (SQC 923 CS)<br />
- pulsante generale d’emergenza<br />
- bobina di sgancio interruttore generale<br />
quadro assemblato composto da:<br />
- quadro base QP V<br />
- prese interbloccate serie SQV complete di cassetta<br />
per montaggio a perete (SQC 923 CS)<br />
- pulsante generale d’emergenza<br />
- bobina di sgancio interruttore generale<br />
dima di fissaggio in mm<br />
QP SQ C q<br />
varianti:<br />
- interruttore magnetotermico differenziale da 63A<br />
- una presa SQV 3264.5 (380V, 32A, 3P+ m, 6h)<br />
- una presa SQV 1664.5 (380V, 16A, 3P+ m, 6h)<br />
- tre prese SQV 1663.5 (220V, 16A, 2P+ m, 6h)<br />
- una spina PEW 6365 SM-S (380V, 63A, 3P+N+ m, 6h)<br />
- potenza attiva massima prelevabile 35kW*)<br />
QP SQ C-2<br />
varianti:<br />
- interruttore magnetotermico differenziale da 63A<br />
- una presa SQV 3264.5 (380V, 32A, 3P+ m, 6h)<br />
- una presa SQV 1664.5 (380V, 16A, 3P+ m, 6h)<br />
- due prese SQV 1663.5 (220V, 16A, 2P+ m, 6h)<br />
- una presa SQT 16220 (24V, 16A, 2P)<br />
- una spina PEW 6365 SM-S (380V, 63A, 3P+N+ m, 6h)<br />
- potenza attiva massima prelevabile 35kW*)<br />
QP SQ D q<br />
varianti:<br />
- interruttore magnetotermico differenziale da 63A<br />
- una presa SQV 3264.5 (380V, 32A, 3P+ m, 6h)<br />
- tre prese SQV 1664.5 (380V, 16A, 3P+ m, 6h)<br />
- una presa SQV 1663.5 (220V, 16A, 2P+ m, 6h)<br />
- una spina PEW 6365 SM-S (380V, 63A, 3P+N+ m, 6h)<br />
- potenza attiva massima prelevabile 35kW*)<br />
dimensioni in mm<br />
QP SQ C-1 q<br />
varianti:<br />
- interruttore magnetotermico differenziale da 63A<br />
- una presa SQV 3265.5 (380V, 32A, 3P+N+ m, 6h)<br />
- una presa SQV 1664.5 (380V, 16A, 3P+ m, 6h)<br />
- tre prese SQV 1663.5 (220V, 16A, 2P+ m, 6h)<br />
- una spina PEW 6365 SM-S (380V, 63A, 3P+N+ m, 6h)<br />
- potenza attiva massima prelevabile 35kW*)<br />
526<br />
665 130<br />
715<br />
750 710<br />
7<br />
17<br />
830<br />
27<br />
410<br />
Corrente portafusibili<br />
nominale tipo*<br />
parte presa<br />
16A 10 x 38<br />
32A 10 x 38<br />
*cartucce fusibili escluse<br />
le misure indicate non sono impegnative<br />
e possono essere variate senza alcun preavviso<br />
23
Q quadri da cantiere assemblati in fabbrica (ASC)<br />
• ulteriori versioni del quadro assemblato in fabbrica<br />
con differenti combinazioni di prese ILME, nell’ambito<br />
della potenza attiva massima prelevabile, mantengono<br />
il marchio q<br />
• versioni con unità di ingresso a morsettiera realizzate<br />
a richiesta (aggiungere ”M” alla fine del codice, prima<br />
di eventuali suffissi ”-1” identificativi delle varianti)**<br />
quadri da cantiere QP<br />
con prese interbloccate serie SQV<br />
* ) per tensione nominale di alimentazione inferiore a 230/400V~ a<br />
parità di corrente nominale la potenza massima attiva prelevabile<br />
si riduce proporzionalmente alla tensione, per esempio: quadro<br />
63A [35kW - 230/400V~] > [20kW - 130/230V~]<br />
** ) es.: QP TI A ➞ QP TI AM<br />
QP TI B-1 ➞ QP TI BM-1<br />
descrizione codice codice<br />
articolo<br />
articolo<br />
quadro assemblato composto da:<br />
- quadro base QP V<br />
- prese interbloccate serie SQV complete di cassetta<br />
per montaggio a perete (SQC 923 CS)<br />
- pulsante generale d’emergenza<br />
- bobina di sgancio interruttore generale<br />
quadro assemblato composto da:<br />
- quadro base QP V<br />
- prese interbloccate serie SQV complete di cassetta<br />
per montaggio a perete (SQC 923 CS)<br />
- pulsante generale d’emergenza<br />
- bobina di sgancio interruttore generale<br />
quadro assemblato composto da:<br />
- quadro base QP V<br />
- prese interbloccate serie SQV complete di cassetta<br />
per montaggio a perete (SQC 923 CS)<br />
- pulsante generale d’emergenza<br />
- bobina di sgancio interruttore generale<br />
dima di fissaggio in mm<br />
QP SQ E q<br />
varianti:<br />
- interruttore magnetotermico differenziale da 63A<br />
- due prese SQV 3264.5 (380V, 32A, 3P+ m, 6h)<br />
- due prese SQV 1664.5 (380V, 16A, 3P+ m, 6h)<br />
- due prese SQV 1663.5 (220V, 16A, 2P+ m, 6h)<br />
- una spina PEW 6365 SM-S (380V, 63A, 3P+N+ m, 6h)<br />
- potenza attiva massima prelevabile 35kW*)<br />
QP SQ E-2 q<br />
varianti:<br />
- interruttore magnetotermico differenziale da 63A<br />
- due prese SQV 3265.5 (380V, 32A, 3P+N+ m, 6h)<br />
- due prese SQV 1665.5 (380V, 16A, 3P+N+ m, 6h)<br />
- due prese SQV 1663.5 (220V, 16A, 2P+ m, 6h)<br />
- una spina PEW 6365 SM-S (380V, 63A, 3P+N+ m, 6h)<br />
- potenza attiva massima prelevabile 35kW*)<br />
QP SQ E-4 q<br />
varianti:<br />
- interruttore magnetotermico differenziale da 63A<br />
- due prese SQV 3265.5 (380V, 32A, 3P+N+ m, 6h)<br />
- una presa SQV 1665.5 (380V, 16A, 3P+N+ m, 6h)<br />
- una presa SQV 1664.5 (380V, 16A, 3P+ m, 6h)<br />
- due prese SQV 1663.5 (220V, 16A, 2P+ m, 6h)<br />
- una spina PEW 6365 SM-S (380V, 63A, 3P+N+ m, 6h)<br />
- potenza attiva massima prelevabile 35kW*)<br />
dimensioni in mm<br />
QP SQ E-1 q<br />
varianti:<br />
- interruttore magnetotermico differenziale da 63A<br />
- una presa SQV 3264.5 (380V, 32A, 3P+ m, 6h)<br />
- tre prese SQV 1664.5 (380V, 16A, 3P+ m, 6h)<br />
- due prese SQV 1663.5 (220V, 16A, 2P+ m, 6h)<br />
- una spina PEW 6365 SM-S (380V, 63A, 3P+N+ m, 6h)<br />
- potenza attiva massima prelevabile 35kW*)<br />
QP SQ E-3 q<br />
varianti:<br />
- interruttore magnetotermico differenziale da 63A<br />
- una presa SQV 3265.5 (380V, 32A, 3P+N+ m, 6h)<br />
- una presa SQV 1665.5 (380V, 16A, 3P+N+ m, 6h)<br />
- due prese SQV 1664.5 (380V, 16A, 3P+ m, 6h)<br />
- due prese SQV 1663.5 (220V, 16A, 2P+ m, 6h)<br />
- una spina PEW 6365 SM-S (380V, 63A, 3P+N+ m, 6h)<br />
- potenza attiva massima prelevabile 35kW*)<br />
526<br />
665 130<br />
715<br />
750 710<br />
7<br />
17<br />
830<br />
27<br />
410<br />
Corrente portafusibili<br />
nominale tipo*<br />
parte presa<br />
16A 10 x 38<br />
32A 10 x 38<br />
*cartucce fusibili escluse<br />
le misure indicate non sono impegnative<br />
e possono essere variate senza alcun preavviso<br />
24
Q quadri da cantiere assemblati in fabbrica (ASC)<br />
• ulteriori versioni del quadro assemblato in fabbrica<br />
con differenti combinazioni di prese ILME, nell’ambito<br />
della potenza attiva massima prelevabile, mantengono<br />
il marchio q<br />
• versioni con unità di ingresso a morsettiera realizzate<br />
a richiesta (aggiungere ”M” alla fine del codice, prima<br />
di eventuali suffissi ”-1” identificativi delle varianti)**<br />
quadri da cantiere QP<br />
con prese interbloccate serie SQV<br />
* ) per tensione nominale di alimentazione inferiore a 230/400V~ a<br />
parità di corrente nominale la potenza massima attiva prelevabile<br />
si riduce proporzionalmente alla tensione, per esempio: quadro<br />
63A [35kW - 230/400V~] > [20kW - 130/230V~]<br />
** ) es.: QP TI A ➞ QP TI AM<br />
QP TI B-1 ➞ QP TI BM-1<br />
descrizione codice codice<br />
articolo<br />
articolo<br />
quadro assemblato composto da:<br />
- quadro base QP V<br />
- prese interbloccate serie SQV complete di cassetta<br />
per montaggio a perete (SQC 923 CS)<br />
- pulsante generale d’emergenza<br />
- bobina di sgancio interruttore generale<br />
dima di fissaggio in mm<br />
QP SQ F q<br />
varianti:<br />
- interruttore magnetotermico differenziale da 63A<br />
- una presa SQV 3265.5 (380V, 32A, 3P+N+ m, 6h)<br />
- due prese SQV 1664.5 (380V, 16A, 3P+ m, 6h)<br />
- tre prese SQV 1663.5 (220V, 16A, 2P+ m, 6h)<br />
- una spina PEW 6365 SM-S (380V, 63A, 3P+N+ m, 6h)<br />
- potenza attiva massima prelevabile 35kW*)<br />
dimensioni in mm<br />
QP SQ F-1 q<br />
varianti:<br />
- interruttore magnetotermico differenziale da 63A<br />
- una presa SQV 3265.5 (380V, 32A, 3P+N+ m, 6h)<br />
- una presa SQV 1665.5 (380V, 16A, 3P+N+ m, 6h)<br />
- una presa SQV 1664.5 (380V, 16A, 3P+ m, 6h)<br />
- tre prese SQV 1663.5 (220V, 16A, 2P+ m, 6h)<br />
- una spina PEW 6365 SM-S (380V, 63A, 3P+N+ m, 6h)<br />
- potenza attiva massima prelevabile 35kW*)<br />
526<br />
665 130<br />
715<br />
750 710<br />
7<br />
17<br />
830<br />
27<br />
410<br />
Corrente portafusibili<br />
nominale tipo*<br />
parte presa<br />
16A 10 x 38<br />
32A 10 x 38<br />
*cartucce fusibili escluse<br />
le misure indicate non sono impegnative<br />
e possono essere variate senza alcun preavviso<br />
25
Q quadri da cantiere assemblati in fabbrica (ASC)<br />
• ulteriori versioni del quadro assemblato in fabbrica<br />
con differenti combinazioni di prese ILME, nell’ambito<br />
della potenza attiva massima prelevabile, mantengono<br />
il marchio q<br />
• versioni con unità di ingresso a morsettiera realizzate<br />
a richiesta (aggiungere ”M” alla fine del codice, prima<br />
di eventuali suffissi ”-1” identificativi delle varianti)**<br />
quadri da cantiere QG<br />
con prese interbloccate serie TM<br />
* ) per tensione nominale di alimentazione inferiore a 230/400V~ a<br />
parità di corrente nominale la potenza massima attiva prelevabile<br />
si riduce proporzionalmente alla tensione, per esempio: quadro<br />
63A [35kW - 230/400V~] > [20kW - 130/230V~]<br />
** ) es.: QG TI A ➞ QG TI AM<br />
QG TI B-1 ➞ QG TI BM-1<br />
descrizione codice codice<br />
articolo<br />
articolo<br />
quadro assemblato composto da:<br />
- quadro base QG V<br />
- prese interbloccate serie TM<br />
- pulsante generale d’emergenza<br />
- bobina di sgancio interruttore generale<br />
quadro assemblato composto da:<br />
- quadro base QG V<br />
- prese interbloccate serie TM<br />
- pulsante generale d’emergenza<br />
- bobina di sgancio interruttore generale<br />
quadro assemblato composto da:<br />
- quadro base QG V<br />
- prese interbloccate serie TM<br />
- pulsante generale d’emergenza<br />
- bobina di sgancio interruttore generale<br />
QG TI A q<br />
varianti:<br />
- interruttore magnetotermico differenziale da 63A<br />
- due prese TM 3264 IT (380V, 32A, 3P+ m, 6h)<br />
- tre prese TM 1664 IT (380V, 16A, 3P+ m, 6h)<br />
- due prese TM 1663 IT (220V, 16A, 2P+ m, 6h)<br />
- una spina PEW 6365 SM-S (380V, 63A, 3P+N+ m, 6h)<br />
- potenza attiva massima prelevabile 35kW*)<br />
QG TI B q<br />
varianti:<br />
- interruttore magnetotermico differenziale da 63A<br />
- una presa TM 3264 IT (380V, 32A, 3P+ m, 6h)<br />
- tre prese TM 1664 IT (380V, 16A, 3P+ m, 6h)<br />
- tre prese TM 1663 IT (220V, 16A, 2P+ m, 6h)<br />
- una spina PEW 6365 SM-S (380V, 63A, 3P+N+ m, 6h)<br />
- potenza attiva massima prelevabile 35kW*)<br />
QG TI B-2<br />
varianti:<br />
- interruttore magnetotermico differenziale da 63A<br />
- una presa TM 3264 IT (380V, 32A, 3P+ m, 6h)<br />
- tre prese TM 1664 IT (380V, 16A, 3P+ m, 6h)<br />
- due prese TM 1663 IT (220V, 16A, 2P+ m, 6h)<br />
- una presa TM 16220 T1 (24V, 16A, 2P)<br />
- una spina PEW 6365 SM-S (380V, 63A, 3P+N+ m, 6h)<br />
- potenza attiva massima prelevabile 35kW*)<br />
QG TI B-1 q<br />
varianti:<br />
- interruttore magnetotermico differenziale da 63A<br />
- una presa TM 3265 IT (380V, 32A, 3P+N+ m, 6h)<br />
- una prese TM 1665 IT (380V, 16A, 3P+N+ m, 6h)<br />
- due prese TM 1664 IT (380V, 16A, 3P+ m, 6h)<br />
- tre prese TM 1663 IT (220V, 16A, 2P+ m, 6h)<br />
- una spina PEW 6365 SM-S (380V, 63A, 3P+N+ m, 6h)<br />
- potenza attiva massima prelevabile 35kW*)<br />
dima di fissaggio in mm<br />
dimensioni in mm<br />
816<br />
955 130<br />
715<br />
750<br />
710<br />
7<br />
17<br />
1120<br />
27 410<br />
Corrente portafusibili<br />
nominale tipo*<br />
parte presa<br />
16A E16<br />
32A E33 - DIII<br />
*cartucce fusibili escluse<br />
le misure indicate non sono impegnative<br />
e possono essere variate senza alcun preavviso<br />
26
Q quadri da cantiere assemblati in fabbrica (ASC)<br />
• ulteriori versioni del quadro assemblato in fabbrica<br />
con differenti combinazioni di prese ILME, nell’ambito<br />
della potenza attiva massima prelevabile, mantengono<br />
il marchio q<br />
• versioni con unità di ingresso a morsettiera realizzate<br />
a richiesta (aggiungere ”M” alla fine del codice, prima<br />
di eventuali suffissi ”-1” identificativi delle varianti)**<br />
quadri da cantiere QG<br />
con prese interbloccate serie TM<br />
* ) per tensione nominale di alimentazione inferiore a 230/400V~ a<br />
parità di corrente nominale la potenza massima attiva prelevabile<br />
si riduce proporzionalmente alla tensione, per esempio: quadro<br />
63A [35kW - 230/400V~] > [20kW - 130/230V~]<br />
** ) es.: QG TI A ➞ QG TI AM<br />
QG TI B-1 ➞ QG TI BM-1<br />
descrizione codice codice<br />
articolo<br />
articolo<br />
quadro assemblato composto da:<br />
- quadro base QG V<br />
- prese interbloccate serie TM<br />
- pulsante generale d’emergenza<br />
- bobina di sgancio interruttore generale<br />
quadro assemblato composto da:<br />
- quadro base QG V<br />
- prese interbloccate serie TM<br />
- pulsante generale d’emergenza<br />
- bobina di sgancio interruttore generale<br />
QG TI C q<br />
varianti:<br />
- interruttore magnetotermico differenziale da 63A<br />
- una presa TM 3264 IT (380V, 32A, 3P+ m, 6h)<br />
- quattro prese TM 1664 IT (380V, 16A, 3P+ m, 6h)<br />
- due prese TM 1663 IT (220V, 16A, 2P+ m, 6h)<br />
- una spina PEW 6365 SM-S (380V, 63A, 3P+N+ m, 6h)<br />
- potenza attiva massima prelevabile 35kW*)<br />
QG TI D q<br />
varianti:<br />
- interruttore magnetotermico differenziale da 100A<br />
una presa TM 6364 IT (380V, 63A, 3P+ m, 6h)<br />
una presa TM 3264 IT (380V, 32A, 3P+ m, 6h)<br />
interruttore magnetotermico da 32A<br />
tre prese TM 1664 IT (380V, 16A, 3P+ m, 6h)<br />
interruttore magnetotermico da 16A<br />
due prese TM 1663 IT (220V, 16A, 2P+ m, 6h)<br />
- una spina PEW 12565 SM (380V, 125A, 3P+N+ m, 6h)<br />
- potenza attiva massima prelevabile 35kW*)<br />
QG TI D-1 q<br />
varianti:<br />
- interruttore magnetotermico differenziale da 100A<br />
- una presa TM 6365 IT (380V, 63A, 3P+N+ m, 6h)<br />
- una presa TM 3264 IT (380V, 32A, 3P+ m, 6h)<br />
- due prese TM 1664 IT (380V, 16A, 3P+ m, 6h)<br />
- due prese TM 1663 IT (220V, 16A, 2P+ m, 6h)<br />
- una spina PEW 12565 SM (380V, 125A, 3P+N+ m, 6h)<br />
- potenza attiva massima prelevabile 35kW*)<br />
dima di fissaggio in mm<br />
816<br />
dimensioni in mm<br />
955<br />
130 (PEW 63..)<br />
170 (PEW 125..)<br />
715<br />
750<br />
710<br />
7<br />
17<br />
1120<br />
27 410<br />
Corrente portafusibili<br />
nominale tipo*<br />
parte presa<br />
16A E16<br />
32A E33 - DIII<br />
63A E33 - DIII<br />
*cartucce fusibili escluse<br />
le misure indicate non sono impegnative<br />
e possono essere variate senza alcun preavviso<br />
27
Q quadri da cantiere assemblati in fabbrica (ASC)<br />
• ulteriori versioni del quadro assemblato in fabbrica<br />
con differenti combinazioni di prese ILME, nell’ambito<br />
della potenza attiva massima prelevabile, mantengono<br />
il marchio q<br />
• versioni con unità di ingresso a morsettiera realizzate<br />
a richiesta (aggiungere ”M” alla fine del codice, prima<br />
di eventuali suffissi ”-1” identificativi delle varianti)**<br />
quadri da cantiere QG<br />
con prese interbloccate serie SQV<br />
* ) per tensione nominale di alimentazione inferiore a 230/400V~ a<br />
parità di corrente nominale la potenza massima attiva prelevabile<br />
si riduce proporzionalmente alla tensione, per esempio: quadro<br />
63A [35kW - 230/400V~] > [20kW - 130/230V~]<br />
** ) es.: QG TI A ➞ QG TI AM<br />
QG TI B-1 ➞ QG TI BM-1<br />
descrizione codice codice<br />
articolo<br />
articolo<br />
quadro assemblato composto da:<br />
- quadro base QG V<br />
- prese interbloccate serie SQV complete di cassetta<br />
per montaggio a perete (SQC 923 CS)<br />
- pulsante generale d’emergenza<br />
- bobina di sgancio interruttore generale<br />
quadro assemblato composto da:<br />
- quadro base QG V<br />
- prese interbloccate serie SQV complete di cassetta<br />
per montaggio a perete (SQC 923 CS)<br />
- pulsante generale d’emergenza<br />
- bobina di sgancio interruttore generale<br />
quadro assemblato composto da:<br />
- quadro base QG V<br />
- prese interbloccate serie SQV complete di cassetta<br />
per montaggio a perete (SQC 923 CS)<br />
- pulsante generale d’emergenza<br />
- bobina di sgancio interruttore generale<br />
QG SQ A q<br />
varianti:<br />
- interruttore magnetotermico differenziale da 63A<br />
- due prese SQV 3264.5 (380V, 32A, 3P+ m, 6h)<br />
- tre prese SQV 1664.5 (380V, 16A, 3P+ m, 6h)<br />
- due prese SQV 1663.5 (220V, 16A, 2P+ m, 6h)<br />
- una spina PEW 6365 SM-S (380V, 63A, 3P+N+ m, 6h)<br />
- potenza attiva massima prelevabile 35kW*)<br />
QG SQ B q<br />
varianti:<br />
- interruttore magnetotermico differenziale da 63A<br />
- una presa SQV 3264.5 (380V, 32A, 3P+ m, 6h)<br />
- tre prese SQV 1664.5 (380V, 16A, 3P+ m, 6h)<br />
- tre prese SQV 1663.5 (220V, 16A, 2P+ m, 6h)<br />
- una spina PEW 6365 SM-S (380V, 63A, 3P+N+ m, 6h)<br />
- potenza attiva massima prelevabile 35kW*)<br />
QG SQ B-2<br />
varianti:<br />
- interruttore magnetotermico differenziale da 63A<br />
- una presa SQV 3264.5 (380V, 32A, 3P+ m, 6h)<br />
- tre prese SQV 1664.5 (380V, 16A, 3P+ m, 6h)<br />
- due prese SQV 1663.5 (220V, 16A, 2P+ m, 6h)<br />
- una presa SQT 16220 (24V, 16A, 2P)<br />
- una spina PEW 6365 SM-S (380V, 63A, 3P+N+ m, 6h)<br />
- potenza attiva massima prelevabile 35kW*)<br />
QG SQ B-1 q<br />
varianti:<br />
- interruttore magnetotermico differenziale da 63A<br />
- una presa SQV 3265.5 (380V, 32A, 3P+N+ m, 6h)<br />
- una prese SQV 1665.5 (380V, 16A, 3P+N+ m, 6h)<br />
- due prese SQV 1664.5 (380V, 16A, 3P+ m, 6h)<br />
- tre prese SQV 1663.5 (220V, 16A, 2P+ m, 6h)<br />
- una spina PEW 6365 SM-S (380V, 63A, 3P+N+ m, 6h)<br />
- potenza attiva massima prelevabile 35kW*)<br />
dima di fissaggio in mm<br />
dimensioni in mm<br />
816<br />
955 130<br />
715<br />
750<br />
710<br />
7<br />
17<br />
1120<br />
27 410<br />
Corrente portafusibili<br />
nominale tipo*<br />
parte presa<br />
16A 10 x 38<br />
32A 10 x 38<br />
*cartucce fusibili escluse<br />
le misure indicate non sono impegnative<br />
e possono essere variate senza alcun preavviso<br />
28
Q quadri da cantiere assemblati in fabbrica (ASC)<br />
• ulteriori versioni del quadro assemblato in fabbrica<br />
con differenti combinazioni di prese ILME, nell’ambito<br />
della potenza attiva massima prelevabile, mantengono<br />
il marchio q<br />
• versioni con unità di ingresso a morsettiera realizzate<br />
a richiesta (aggiungere ”M” alla fine del codice, prima<br />
di eventuali suffissi ”-1” identificativi delle varianti)**<br />
quadri da cantiere QG<br />
con prese interbloccate serie SQV<br />
* ) per tensione nominale di alimentazione inferiore a 230/400V~ a<br />
parità di corrente nominale la potenza massima attiva prelevabile<br />
si riduce proporzionalmente alla tensione, per esempio: quadro<br />
63A [35kW - 230/400V~] > [20kW - 130/230V~]<br />
** ) es.: QG TI A ➞ QG TI AM<br />
QG TI B-1 ➞ QG TI BM-1<br />
descrizione codice codice<br />
articolo<br />
articolo<br />
quadro assemblato composto da:<br />
- quadro base QG V<br />
- prese interbloccate serie SQV complete di cassetta<br />
per montaggio a perete (SQC 923 CS)<br />
- pulsante generale d’emergenza<br />
- bobina di sgancio interruttore generale<br />
quadro assemblato composto da:<br />
- quadro base QG V<br />
- prese interbloccate serie SQV da 16A e 32A complete<br />
di cassetta per montaggio a perete (SQC 923 CS)<br />
- prese interbloccate serie TM .. IS da 63A<br />
- pulsante generale d’emergenza<br />
- bobina di sgancio interruttore generale<br />
QG SQ C q<br />
varianti:<br />
- interruttore magnetotermico differenziale da 63A<br />
- una presa SQV 3264.5 (380V, 32A, 3P+ m, 6h)<br />
- quattro prese SQV 1664.5 (380V, 16A, 3P+ m, 6h)<br />
- due prese SQV 1663.5 (220V, 16A, 2P+ m, 6h)<br />
- una spina PEW 6365 SM-S (380V, 63A, 3P+N+ m, 6h)<br />
- potenza attiva massima prelevabile 35kW*)<br />
QG SQ D q<br />
varianti:<br />
- interruttore magnetotermico differenziale da 100A<br />
una presa TM 6364 IS (380V, 63A, 3P+ m, 6h)<br />
una presa SQV 3264.5 (380V, 32A, 3P+ m, 6h)<br />
interruttore magnetotermico da 32A<br />
tre prese SQV 1664.5 (380V, 16A, 3P+ m, 6h)<br />
interruttore magnetotermico da 16A<br />
due prese SQV 1663.5 (220V, 16A, 2P+ m, 6h)<br />
- una spina PEW 12565 SM (380V, 125A, 3P+N+ m, 6h)<br />
- potenza attiva massima prelevabile 35kW*)<br />
QG SQ D-1 q<br />
varianti:<br />
- interruttore magnetotermico differenziale da 100A<br />
- una presa TM 6365 IS (380V, 63A, 3P+N+ m, 6h)<br />
- una presa SQV 3264.5 (380V, 32A, 3P+ m, 6h)<br />
- due prese SQV 1664.5 (380V, 16A, 3P+ m, 6h)<br />
- due prese SQV 1663.5 (220V, 16A, 2P+ m, 6h)<br />
- una spina PEW 12565 SM (380V, 125A, 3P+N+ m, 6h)<br />
- potenza attiva massima prelevabile 35kW*)<br />
dima di fissaggio in mm<br />
816<br />
dimensioni in mm<br />
955<br />
130 (PEW 63..)<br />
170 (PEW 125..)<br />
715<br />
750<br />
710<br />
7<br />
17<br />
1120<br />
27 410<br />
Corrente portafusibili<br />
nominale tipo*<br />
parte presa<br />
16A 10 x 38<br />
32A 10 x 38<br />
63A 22 x 58<br />
*cartucce fusibili escluse<br />
le misure indicate non sono impegnative<br />
e possono essere variate senza alcun preavviso<br />
29
Q quadri da cantiere assemblati in fabbrica (ASC)<br />
• ulteriori versioni del quadro assemblato in fabbrica<br />
con differenti combinazioni di prese ILME, nell’ambito<br />
della potenza attiva massima prelevabile, mantengono<br />
il marchio q<br />
• versioni con unità di ingresso a morsettiera realizzate<br />
a richiesta (aggiungere ”M” alla fine del codice, prima<br />
di eventuali suffissi ”-1” identificativi delle varianti)**<br />
quadri da cantiere QG<br />
con prese interbloccate serie SQV<br />
* ) per tensione nominale di alimentazione inferiore a 230/400V~ a<br />
parità di corrente nominale la potenza massima attiva prelevabile<br />
si riduce proporzionalmente alla tensione, per esempio: quadro<br />
63A [35kW - 230/400V~] > [20kW - 130/230V~]<br />
** ) es.: QG TI A ➞ QG TI AM<br />
QG TI B-1 ➞ QG TI BM-1<br />
descrizione<br />
quadro assemblato composto da:<br />
- quadro base QG V<br />
- prese interbloccate serie SQV complete di cassetta<br />
per montaggio a perete (SQC 923 CS)<br />
- pulsante generale d’emergenza<br />
- bobina di sgancio interruttore generale<br />
quadro assemblato composto da:<br />
- quadro base QG V<br />
- prese interbloccate serie SQV complete di cassetta<br />
per montaggio a perete (SQC 923 CS)<br />
- pulsante generale d’emergenza<br />
- bobina di sgancio interruttore generale<br />
dima di fissaggio in mm<br />
816<br />
codice<br />
articolo<br />
QG SQ E q<br />
varianti:<br />
- interruttore magnetotermico da 100A<br />
interruttore magnetotermico differenziale da 63A<br />
due prese SQV 3264.5 (380V, 32A, 3P+ m, 6h)<br />
interruttore differenziale da 63A<br />
tre prese SQV 1663.5 (220V, 16A, 2P+ m, 6h)<br />
interruttore magnetotermico da 32A<br />
tre prese SQV 1664.5 (380V, 16A, 3P+ m, 6h)<br />
- una spina PEW 12565 SM (380V, 125A, 3P+N+ m, 6h)<br />
- potenza attiva massima prelevabile 55kW*)<br />
QG SQ F q<br />
varianti:<br />
- interruttore magnetotermico da 100A<br />
interruttore magnetotermico differenziale da 63A<br />
due prese SQV 3264.5 (380V, 32A, 3P+ m, 6h)<br />
una presa SQV 1664.5 (380V, 16A, 3P+ m, 6h)<br />
interruttore differenziale da 63A<br />
tre prese SQV 1663.5 (220V, 16A, 2P+ m, 6h)<br />
interruttore magnetotermico da 32A<br />
tre prese SQV 1664.5 (380V, 16A, 3P+ m, 6h)<br />
- una spina PEW 12565 SM (380V, 125A, 3P+N+ m, 6h)<br />
- potenza attiva massima prelevabile 55kW*)<br />
dimensioni in mm<br />
955 170<br />
715<br />
750<br />
710<br />
7<br />
17<br />
1120<br />
27 410<br />
Corrente portafusibili<br />
nominale tipo*<br />
parte presa<br />
16A 10 x 38<br />
32A 10 x 38<br />
*cartucce fusibili escluse<br />
le misure indicate non sono impegnative<br />
e possono essere variate senza alcun preavviso<br />
30
QM caratteristiche tecniche del quadro vuoto<br />
Quadri vuoti ILME per quadri da cantiere<br />
Chi utilizza i quadri vuoti ILME art. QM V..., per la costruzione di propri quadri ASC,<br />
deve dichiarare di aver eseguito su di essi tutte le prove di tipo previste dalla norma<br />
CEI EN 60439-4.<br />
Se l’ assemblatore del quadro non apporta agli involucri QM V... modifiche che ne<br />
alterino le caratteristiche, egli può evitare di ripetere le prove 7, 8a, 8b, 9a, 9b<br />
elencate nella tabella “Prove di tipo (§ 8.2)” alla pagina 11.<br />
Per esse potrà riferirsi alle prove di tipo eseguite dall’IMQ (Istituto Italiano Marchio di<br />
Qualità) nel corso della certificazione di conformità della serie Q, e riportate in<br />
allegato alla relativa Dichiarazione ILME di conformità CE.<br />
Gli assemblatori di quadri (che utilizzano i quadri vuoti QM V...) potranno considerare<br />
i propri quadri un’apparecchiatura ASC equivalente ai tipi ILME scegliendo<br />
configurazioni che, secondo la definizione del § 2.1.1.1 della norma, sono senza<br />
deviazioni tali da influenzare significativamente le prestazioni rispetto a quelle<br />
proposte da ILME con la propria serie di quadri assemblati certificati dall’IMQ.<br />
E’ possibile così far riferimento alle prove di tipo dell’equivalente quadro ILME<br />
assemblato in fabbrica. Restano da eseguire le prove individuali, comunque previste<br />
su ciascun esemplare prodotto. Naturalmente devono essere impiegati componenti<br />
che abbiano le stesse caratteristiche tecniche e funzionali di quelli impiegati da ILME.<br />
Rimane piena responsabilità del costruttore redigere la dichiarazione di<br />
conformità alle norme applicabili per il quadro assiemato.<br />
L’involucro è fornito in un kit di montaggio completo di ogni parte (prese ed altri<br />
dispositivi elettrici esclusi). Nella tabella sottoriportata è elencata la gamma di prese<br />
montabili nei tre kit base QM V P6, QM V P4, QM V S2.<br />
Prese ILME assemblabili nei quadri vuoti (QM V P6, QM V P4 e QM V S2)<br />
descrizione prese e spine serie ILME grado di corrente ingombro interasse riferimento<br />
protezione nominale base prese/spine fissaggio schema<br />
presa con interruttore di blocco senza portafusibili SQE IP44 16A e 32A 89 x 231 mm 68 x 192 mm rif. <br />
presa con interruttore di blocco senza portafusibili SQE .5 IP55 16A e 32A 89 x 231 mm 68 x 192 mm rif. <br />
presa con interruttore di blocco con portafusibili SQV IP44 16A e 32A 89 x 231 mm 68 x 192 mm rif. <br />
presa con interruttore di blocco con portafusibili SQV .5 IP55 16A e 32A 89 x 231 mm 68 x 192 mm rif. <br />
presa con trasformatore di sicurezza SQT IP55 16A 89 x 231 mm 68 x 192 mm rif. <br />
presa complementare (tipo Schuko ® ) da incasso FM 88 RBT IP55 16A 80 x 80 mm 60 x 60 mm rif. <br />
con sportello e guarnizione<br />
presa semplice PE...PQ / PQF IP44 16A e 32A 80 x 80 mm 60 x 60 mm rif. <br />
presa semplice PEW...PQ / PQF IP67 16A e 32A 80 x 80 mm 60 x 60 mm rif. <br />
presa complementare (tipo Schuko ® ) da incasso FM 923 RAV IP55 16A 89 x 231 mm 68 x 192 mm rif. <br />
con sportello e guarnizione<br />
31
QM caratteristiche tecniche del quadro vuoto<br />
Schema dei dispositivi SQE/SQV/SQT<br />
assemblabili nel quadri vuoti QM V...<br />
SQV<br />
<br />
<br />
Schema dei dispositivi PE/PEW...PQ/PQF<br />
assemblabili nel quadri vuoti QM V...<br />
12 unità<br />
<br />
<br />
PE .. PQ<br />
PEW .. PQ<br />
<br />
<br />
<br />
<br />
1) Gli schemi sopra riportati sono puramente esemplificativi delle possibilità installative e non sottintendono la verifica di compatibilità tra lo spazio destinato agli apparecchi di<br />
protezione (max 12 unità modulari) e le prese di uscita installabili, né la verifica termica (sovratemperature ai morsetti degli apparecchi) per le molteplici combinazioni<br />
possibili, che restano a carico del costruttore dei quadri. Le versioni cablate da ILME presentate in questo catalogo sono verificate.<br />
2) L’uso di prese che non incorporano dispositivi di protezione contro le sovracorrenti e i cortocircuiti (fusibili o interruttori automatici magnetotermici), es.: le prese SQE e<br />
PE/PEW...PQ/PQF, richiede l’installazione di idonei dispositivi a monte delle prese stesse come prescritto dalla norma CEI EN 60439-4.<br />
32
QM componenti per quadri da cantiere<br />
quadro da cantiere QM V P6<br />
kit di assemblaggio<br />
quadri da cantiere QM V P4<br />
kit di assemblaggio<br />
descrizione codice codice<br />
articolo<br />
articolo<br />
quadro vuoto da montare:<br />
- con 6 vani per prese PE / PEW...PQ / PQF con flangia<br />
80 x 80 mm<br />
QM V P6<br />
quadro vuoto da montare:<br />
- con 4 vani per prese PE / PEW...PQ / PQF con flangia<br />
80 x 80 mm<br />
QM V P4<br />
composto da:<br />
dimensioni in mm<br />
- 1 semiguscio regolo completo di coperchio incernierato<br />
con molle<br />
QM V P6<br />
- 1 semiguscio prese<br />
- 1 regolo DIN EN 60715, 219 mm con viti di fissaggio<br />
- 1 pressacavo angolare Pg 21 IP65<br />
- 1 morsetto di terra 25 mm 2<br />
- 16 viti autofilettanti per plastica 3,9x19 mm (QM V P4)<br />
in acciaio inox, impronta mista taglio / Ph (fissaggio<br />
prese)<br />
- 24 viti autofilettanti per plastica 3,9x19 mm (QM V P6)<br />
in acciaio inox, impronta mista taglio / Ph (fissaggio<br />
prese)<br />
- 1 collarino serracavo + 2 viti 3,9x32 mm + 2 rondelle<br />
piane Ø 4x8 mm per fissaggio collarino serracavo<br />
- 6 viti autofilettanti 3,9x22 mm con rondelle piane in<br />
acciaio inox (fissaggio semigusci)<br />
- 2 gruppi chiusura falso modulo DIN<br />
- 1 targhetta da completare con dati<br />
- 1 tasca portadocumenti 270<br />
270<br />
382<br />
442<br />
QM V P4<br />
442<br />
382<br />
270 270<br />
le misure indicate non sono impegnative<br />
e possono essere variate senza alcun preavviso<br />
33
QM componenti per quadri da cantiere<br />
quadro da cantiere QM V S2<br />
kit di assemblaggio<br />
descrizione<br />
codice<br />
articolo<br />
quadro vuoto da montare:<br />
- con 2 vani per prese interbloccate SQE/SQV/SQT<br />
QM V S2<br />
composto da:<br />
- 1 semiguscio regolo completo di coperchio incernierato<br />
con molle<br />
- 1 semiguscio prese<br />
- 1 regolo DIN EN 60715, 219 mm con viti di fissaggio<br />
- 1 pressacavo angolare Pg 21 IP65<br />
- 1 morsetto di terra 25 mm 2<br />
- 8 viti autofilettanti per plastica 3,9x19 mm in acciaio<br />
inox, impronta mista taglio / Ph (fissaggio prese)<br />
- 1 collarino serracavo + 2 viti 3,9x32 mm + 2 rondelle<br />
piane Ø 4x8 mm per fissaggio collarino serracavo<br />
- 6 viti autofilettanti 3,9x22 mm con rondelle piane in<br />
acciaio inox (fissaggio semigusci)<br />
- 2 gruppi chiusura falso modulo DIN<br />
- 1 targhetta da completare con dati<br />
- 1 tasca portadocumenti<br />
dimensioni in mm<br />
382<br />
442<br />
270 270<br />
le misure indicate non sono impegnative<br />
e possono essere variate senza alcun preavviso<br />
34
Q caratteristiche tecniche del quadro vuoto<br />
Quadro vuoto ILME per quadri da cantiere<br />
Chi utilizza i quadri vuoti ILME (QP V e QG V) per la costruzione di propri quadri ASC,<br />
deve dichiarare di aver eseguito su di essi tutte le prove di tipo previste dalla norma<br />
CEI EN 60439-4.<br />
Se l’ assemblatore del quadro non apporta all’involucro QP V o QG V modifiche che<br />
ne alterino le caratteristiche, egli può evitare di ripetere le prove 7, 8a, 8b, 9a, 9b<br />
elencate nella tabella “Prove di tipo (§ 8.2)” alla pagina 11.<br />
Per esse potrà riferirsi alle prove di tipo eseguite dall’IMQ (Istituto Italiano Marchio di<br />
Qualità) nel corso della certificazione di conformità della serie Q, e riportate in allegato<br />
alla relativa Dichiarazione ILME di conformità CE.<br />
Gli assemblatori di quadri (che utilizzano i quadri vuoti QP V e QG V) potranno considerare<br />
i propri quadri un’apparecchiatura ASC equivalente ai tipi ILME scegliendo<br />
configurazioni che, secondo la definizione del § 2.1.1.1 della norma, sono senza<br />
deviazioni tali da influenzare significativamente le prestazioni rispetto a quelle proposte<br />
da ILME con la propria serie di quadri ASC assemblati e certificati dall’IMQ.<br />
E’ possibile così far riferimento alle prove di tipo dell’equivalente quadro ILME assemblato<br />
in fabbrica. Restano da eseguire le prove individuali, comunque previste su ciascun<br />
esemplare prodotto. Naturalmente devono essere impiegati componenti che<br />
abbiano le stesse caratteristiche tecniche e funzionali di quelli impiegati da ILME.<br />
Rimane piena responsabilità del costruttore redigere la dichiarazione di conformità<br />
alle norme applicabili per il quadro assiemato.<br />
L’involucro è fornito in un kit di montaggio completo di ogni parte (prese ed altri dispositivi<br />
elettrici esclusi). Nella tabella sottoriportata è elencata la gamma di prese montabili<br />
nel kit base.<br />
Documentazione di corredo dell’involucro ILME (QP V e QG V)<br />
Ogni quadro vuoto in kit di montaggio è corredato di:<br />
- foglio di istruzioni per movimentazione, montaggio, installazione e manutenzione;<br />
- dima per foratura vano di derivazione;<br />
- dichiarazione ILME di conformità CE alla norma EN 60439-4.<br />
Prese ILME assemblabili nei quadri vuoti (QP V e QG V)<br />
descrizione prese e spine serie ILME grado di corrente ingombro interasse riferimento<br />
protezione nominale base prese/spine fissaggio schema<br />
presa con interruttore di blocco senza portafusibili** SQE IP44 16A e 32A 89 x 231 mm 68 x 192 mm rif. <br />
presa con interruttore di blocco senza portafusibili** SQE .5 IP55 16A e 32A 89 x 231 mm 68 x 192 mm rif. <br />
presa con interruttore di blocco con portafusibili SQV IP44 16A e 32A 89 x 231 mm 68 x 192 mm rif. <br />
presa con interruttore di blocco con portafusibili SQV .5 IP55 16A e 32A 89 x 231 mm 68 x 192 mm rif. <br />
presa con trasformatore di sicurezza SQT IP55 16A 89 x 231 mm 68 x 192 mm rif. <br />
cassetta per montaggio a parete delle prese SQE/SQV/SQT SQC 923 CS -- -- 89 x 231 mm 68 x 192 mm rif. <br />
presa con interruttore di blocco senza portafusibili** TM..SP IP67 16A e 25A 114 x 255 mm 97 x 205 mm rif. <br />
presa con interruttore di blocco con portafusibili a tappo TM..IT IP67 16A e 25A 114 x 255 mm 97 x 205 mm rif. <br />
presa con interruttore di blocco con portafusibili sezionabili TM..IS IP67 16A e 25A 114 x 255 mm 97 x 205 mm rif. <br />
presa con interruttore di blocco senza portafusibili** TM..SP IP67 32A e 63A 144 x 370 mm 127 x 320 mm rif. <br />
presa con interruttore di blocco con portafusibili a tappo TM..IT IP67 32A e 63A 144 x 370 mm 127 x 320 mm rif. <br />
presa con interruttore di blocco con portafusibili sezionabili TM..IS IP67 32A e 63A 144 x 370 mm 127 x 320 mm rif. <br />
presa con trasformatore di sicurezza TM..T1 IP67 16A 114 x 255 mm 97 x 205 mm rif. <br />
presa complementare (tipo Schuko ® ) da incasso PEW 216 PQF IP67 10/16A 80 x 80 mm 60 x 60 mm rif. <br />
spina da parete PEW 6365 SM-S IP55* 63A 115 x 190 mm 91 x 137 mm rif. <br />
spina da parete PEW 12565 SM IP67 125A 144 x 250 mm 125 x 210 mm rif. <br />
* per installazioni con quadri da cantiere QG e QP<br />
** utilizzabili installando opportuni dispositivi di protezione contro le sovracorrenti e i cortocircuiti (fusibili, interruttori automatici magnetotermici) secondo la norma EN 60439-4.<br />
35
Q caratteristiche tecniche del quadro vuoto<br />
12 unità<br />
<br />
Schema dei dispositivi SQV/SQE/SQT<br />
assemblabili nel quadro vuoto QP V<br />
<br />
<br />
12 unità<br />
<br />
Schema dei dispositivi TM<br />
assemblabili nel quadro vuoto QP V<br />
<br />
<br />
12 unità<br />
12 unità<br />
<br />
<br />
<br />
<br />
Schema dei dispositivi SQV/SQE/SQT<br />
assemblabili nel quadro vuoto QG V<br />
<br />
<br />
<br />
12 unità<br />
12 unità<br />
<br />
<br />
<br />
<br />
Schema dei dispositivi TM<br />
assemblabili nel quadro vuoto QG V<br />
<br />
<br />
<br />
1) Gli schemi sopra riportati sono puramente esemplificativi delle possibilità installative e non sottintendono la verifica di compatibilità tra lo spazio destinato agli apparecchi<br />
di protezione (12 unità modulari) e le prese di uscita installabili, né la verifica termica (sovratemperature ai morsetti degli apparecchi) per le molteplici combinazioni possibili,<br />
che restano a carico del costruttore de i quadri. Le versioni cablate da ILME presentate in questo catalogo sono verificate.<br />
2) L’uso di prese che non incorporano dispositivi di protezione contro le sovracorrenti e i cortocircuiti (fusibili o interruttori automatici magnetotermici), es.: le prese SQE e<br />
TM..SP, richiede l’installazione di idonei dispositivi a monte delle prese stesse come prescritto dalla norma CEI EN 60439-4.<br />
36
Q componenti per quadri da cantiere<br />
quadro da cantiere QP<br />
kit di assemblaggio<br />
quadro da cantiere QG<br />
kit di assemblaggio<br />
descrizione codice codice<br />
articolo<br />
articolo<br />
quadro vuoto da montare composto da:<br />
- 1 pannello superiore (chiuso)<br />
- 1 pannello inferiore (aperto)<br />
- 2 pannelli laterali<br />
- 1 pannello posteriore con vano completo di 2 guide<br />
DIN EN 60715, serracavo, vitone di terra<br />
- 3 coperchi (2 lisci e 1 con sportello) per chiusura vano<br />
per derivazione , connessioni, dispositivi di protezione<br />
- 1 portella con serrature a chiave triangolare<br />
- pressacavi Pg 48 con guarnizione<br />
- viti in acciaio inox e minuteria per l’assemblaggio<br />
QP V<br />
quadro vuoto da montare composto da:<br />
- 1 pannello superiore (chiuso)<br />
- 1 pannello inferiore (aperto)<br />
- 2 pannelli laterali<br />
- 1 pannello posteriore con vano completo di 2 guide<br />
DIN EN 60715, serracavo, vitone di terra<br />
- 3 coperchi (2 lisci e 1 con sportello) per chiusura vano<br />
per derivazione , connessioni, dispositivi di protezione<br />
- 2 portelle con serrature a chiave triangolare<br />
- pressacavi Pg 48 con guarnizione<br />
- viti in acciaio inox e minuteria per l’assemblaggio<br />
QG V<br />
dima di fissaggio in mm dimensioni in mm dimensioni in mm<br />
QP V<br />
665<br />
526<br />
25<br />
955<br />
25<br />
715<br />
7<br />
17<br />
690<br />
980<br />
QG V<br />
816<br />
715<br />
750 710<br />
750 710<br />
7<br />
17<br />
le misure indicate non sono impegnative<br />
e possono essere variate senza alcun preavviso<br />
27 410<br />
27 410<br />
37
Q componenti per quadri da cantiere<br />
kit di assemblaggio<br />
nastro di sollevamento, coperchi per vani<br />
pulsante di emergenza<br />
descrizione codice codice<br />
articolo<br />
articolo<br />
telaio di sostegno composto da:<br />
- 2 supporti laterali in tubolare metallico<br />
- 4 traverse orizzontali in tubolare metallico<br />
- viti in acciaio inox per l’assemblaggio<br />
per quadri QP<br />
per quadri QG<br />
QCP TS<br />
QC TS<br />
coperchio per vano modulare (12 unità)<br />
coperchio per vano derivazione<br />
nastro di sollevamento (max 2000 kg) per il<br />
trasporto e la movimentazione del quadro<br />
pulsante di emergenza 1NC-660V<br />
predisposto per il fissaggio sui quadri QP e QG<br />
QC 2920 R<br />
QC 2920 P<br />
QC NS<br />
QC PE<br />
utilizzo del nastro di sollevamento dimensioni in mm dimensioni in mm<br />
645 (935)<br />
QC 2920 R<br />
200<br />
290<br />
50<br />
5<br />
670 (960)<br />
QC 2920 P<br />
200<br />
905<br />
290<br />
50<br />
720<br />
le misure indicate non sono impegnative<br />
e possono essere variate senza alcun preavviso<br />
38
Q componenti per quadri da cantiere<br />
spine da parete<br />
coperchio volante per spine<br />
descrizione<br />
codice<br />
articolo<br />
spina da parete 63A, 380V, 3P+N+m, 6h<br />
spina da parete 125A, 380V, 3P+N+m, 6h<br />
PEW 6365 SM-S<br />
PEW 12565 SM<br />
tappo di protezione IP67<br />
- per spina da bordo quadro da 63A PEW 63 CS<br />
- per spina da bordo quadro da 125A PEW 125 CS<br />
dimensioni in mm<br />
PEW 6365 SM-S (QP)<br />
(L = 670 mm)<br />
665 130<br />
830<br />
PEW 12565 SM (QG)<br />
(L = 960 mm)<br />
955 170<br />
1120<br />
le misure indicate non sono impegnative<br />
e possono essere variate senza alcun preavviso<br />
39
ASC - guida alle composizioni prestabilite<br />
software configuratore quadri disponibile sul sito www.ilme.com<br />
oppure contatta i nostri uffici commerciali per avere il catalogo.<br />
<br />
SCEGLI LA COMPOSIZIONE<br />
Quadri da cantiere ASC<br />
guida alle composizioni prestabilite<br />
i<br />
N° 4, 5 o 6 prese - serie SQV 16A, 32A<br />
N° 4, 5 prese - serie TM 16A, 32A<br />
N° 6, 7, 8 o 9 prese - serie<br />
SQV 16A e/o 32A e serie TM 63A<br />
ITALIANO<br />
N° 6 o 7 prese - serie TM 16A, 32A, 63A<br />
SCEGLI GLI ELEMENTI PER LA FORMAZIONE DEL QUADRO<br />
COMPILA: LO SCHEMA ELETTRICO, LA DISPOSIZIONE DEI COMPONENTI E I DATI DI TARGA<br />
EFFETTUA IL COLLAUDO, COMPILA LE DICHIARAZIONI E STAMPA LE<br />
<br />
CERTIFICAZIONI DAL SITO WWW.ILME.COM<br />
Per schede tecniche e ulteriori informazioni, consultare i cataloghi tecnici on-line all’ indirizzo www.ilme.com<br />
40
