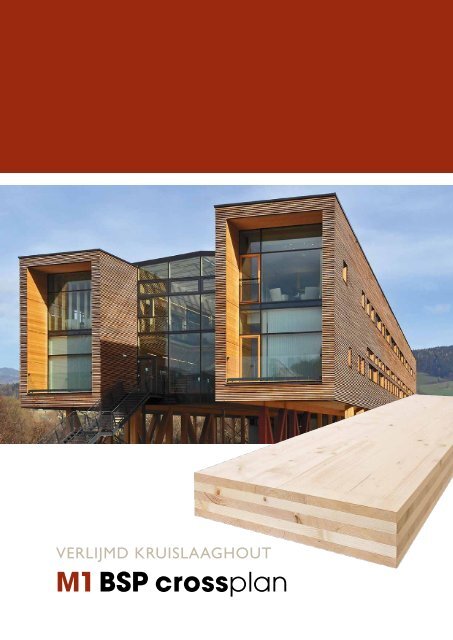

VERLIJMD KRUISLAAGHOUT<br />
M1BSP crossplan
Argumenten van formaat.<br />
Het toepassingsgebied van M1 BSP crossplan varieert<br />
van individueel ontworpen eengezinswoningen<br />
tot grootschalige bouwprojecten. Met massief houten<br />
platen van groot formaat kan ook zonder problemen<br />
aan speciale statische eisen worden voldaan.<br />
De gelaagde opbouw en de eenvoudige verbindingsdetails<br />
garanderen dat het materiaal uiterst economisch<br />
kan worden ingezet op alle terreinen van de<br />
bouw.<br />
Door de snelle en eenvoudige montage van de elementen<br />
zijn korte bouwtijden mogelijk. De grote verscheidenheid<br />
aan vormen voldoet aan de wensen van<br />
liefhebbers van moderne architectuur, maar ook aan<br />
die van meer traditionele bouwstijlen.<br />
Verlijmd kruislaaghout in het kort:<br />
Afmetingen<br />
• Maximaal 3 m breed en 16,5 m lang<br />
• Diktes van 78 tot 278 mm<br />
Luchtdichtheid<br />
• Luchtdicht vanaf 95 mm dikte<br />
Krimp en uitzetting<br />
• In langsrichting: 0,01 % per % verandering houtvochtigheid<br />
• In dwarsrichting: 0,2 % per % verandering houtvochtigheid<br />
Thermische isolatie<br />
• Warmtegeleidingsvermogen λ = 0,13 W/mK<br />
• Warmtecapaciteit c = 1,6 kJ/kgK<br />
Geluidsisolatie<br />
• Uitstekende geluidsisolatie door de massieve constructie.<br />
De waarden zijn afhankelijk van de constructie van<br />
de wand resp. vloer of plafond – voor metingen van<br />
voorbeeldwanden, zie www.mm-kaufmann.com<br />
Inbrandsnelheid<br />
• 0,7 - 0,8 mm/min<br />
Kwaliteitsklassen<br />
• Industrie<br />
• Standaard<br />
Goedkeuringen<br />
• Europese Technische Goedkeuring (ETA-09/0036)<br />
• EG-conformiteitscertificaat<br />
• Goedkeuring van het Duitse bouw- en woningtoezicht<br />
(Z-9.1-638)<br />
• PEFC, Chain of Custody<br />
• Bouwbiologisch keurmerk (IBR Rosenheim)<br />
Meer technische informatie kunt u vinden op<br />
www.mm-kaufmann.com
EEN DECORATIEF ELEMENT<br />
VOOR WAND, VLOER, PLAFOND EN DAK<br />
In één oogopslag<br />
• Duurzaam bouwmateriaal<br />
• Massieve en droge constructie<br />
• Uitstekende bouwbiologische eigenschappen<br />
• Milieuvriendelijk door CO 2 -opslag<br />
• Een aangenaam binnenklimaat<br />
• Zeer vormstabiel en maatvast<br />
• Zeer goede statische eigenschappen<br />
• Aardbevingsbestendige constructie<br />
• Hoge mate van prefabricatie<br />
• Precies passend samen te voegen<br />
• Individuele en flexibele vormgeving, niet gebonden<br />
aan standaardmaten<br />
• Ruimtewinst door de geringe dikte van het materiaal<br />
• Korte bouwtijden<br />
• Hoge thermische opslagcapaciteit<br />
Leveringsprogramma<br />
M1BSP crossplan<br />
Omschrijving Lagen Laagstructuur<br />
vetgedrukt = evenwijdig aan de deklagen<br />
Dikte Standaardbreedtes Lengte Eigen gewicht<br />
M1 BSP crossplan mm mm m m kN / m2 78 3s 3 25 28 25 78<br />
0,38<br />
94 3s 3 33 28 33 94 0,45<br />
95 5s 5 19 19 19 19 19 95 0,46<br />
98 3s 3 32 34 32 98 0,47<br />
106 3s 3 39 28 39 106 0,51<br />
118 3s 3 39 40 39 118 0,57<br />
134<br />
140<br />
146<br />
160<br />
173<br />
184<br />
5s<br />
5s<br />
5s<br />
5s<br />
5s<br />
5s<br />
5<br />
5<br />
5<br />
5<br />
5<br />
5<br />
26<br />
32<br />
32<br />
39<br />
40<br />
39<br />
27<br />
25<br />
27<br />
27<br />
27<br />
33<br />
28<br />
26<br />
28<br />
28<br />
39<br />
40<br />
27<br />
25<br />
27<br />
27<br />
27<br />
33<br />
26<br />
32<br />
32<br />
39<br />
40<br />
39<br />
134<br />
140<br />
146<br />
160<br />
173<br />
184<br />
2,40<br />
2,65<br />
2,75<br />
2,90<br />
3,00<br />
max. 16,50<br />
0,65<br />
0,67<br />
0,70<br />
0,77<br />
0,83<br />
0,89<br />
198 5s 5 39 40 40 40 39 198 0,95<br />
214 7s 7 39 27 27 28 27 27 39 214 1,03<br />
214 7ss 7 39 27 27 28 27 27 39 214 1,03<br />
240 7s 7 39 27 40 28 40 27 39 240 1,16<br />
240 7ss 7 39 40 27 28 27 40 39 240 1,16<br />
258 7ss 7 39 40 33 34 33 40 39 258 1,24<br />
278 7ss 7 39 40 40 40 40 40 39 278 1,34<br />
p.s.: de buitenste lagen bestaan uit 2 deklagen met parallelle vezelrichting. Andere afmetingen (bijv. geoptimaliseerd voor 2-assige belastingafdracht)<br />
op aanvraag mogelijk. Al naar gelang de toepassing kan de vezelrichting van de deklagen in de langs- (dL) of dwarsrichting (dQ) gekozen worden.
INNOVATIEVE OPLOSSINGEN<br />
VOOR VEELEISENDE KLANTEN<br />
De fabriek in Gaishorn<br />
In 1991 werd in het Oostenrijkse Gaishorn am See een<br />
van de belangrijkste productiefaciliteiten voor multiplex in<br />
bedrijf genomen. Onder de naam «Systemholz» vonden de<br />
gestandaardiseerde multiplex platen gretig aftrek op de<br />
Italiaanse, Duitse en Oostenrijkse markt.<br />
Inmiddels zijn in Gaishorn, na meerdere uitbreidingen en<br />
een investering in een nieuwe fabriek voor het innovatieve<br />
verlijmde kruislaaghout, drie fabrieken voor multiplex, een<br />
voor verlijmd kruislaaghout en 19 droogkamers gevestigd.<br />
Sinds 2009 zijn de fabrieken actief onder de naam Mayr-<br />
Melnhof Kaufmann Gaishorn. Met een capaciteit van ca.<br />
200.000 m 3 aan multiplex en ca. 60.000 m 3 aan verlijmd<br />
kruislaaghout en een computergestuurd centrum voor de<br />
verwerking van kruislaaghouten elementen behoort de<br />
locatie tot de meest moderne en toonaangevende productiefaciliteiten<br />
voor professionele bouwmaterialen in<br />
Europa.<br />
Uw contactadres:<br />
GLC houtconstructies bv<br />
Marketing 7<br />
6921 RE Duiven<br />
T 026 - 319 50 40<br />
F 026 - 319 50 41<br />
info@glchoutconstructies.<strong>nl</strong><br />
www.glchoutconstructies.<strong>nl</strong><br />
Multiplex en M1 BSP crossplan worden uitsluitend gemaakt<br />
van inheems hout uit duurzaam beheerde bossen.<br />
Met de modernste elektronische sorteer- en testinstallaties<br />
wordt de allerhoogste kwaliteit gegarandeerd.<br />
Door de geavanceerde hoogfrequenttechniek kunnen ook<br />
uitzonderlijke wensen in zeer korte tijd gerealiseerd worden.<br />
Met regelmatige controles, zowel intern als door onafhankelijke<br />
keuringsinstanties, waarborgen wij de hoogst<br />
mogelijke kwaliteit en veiligheid van onze producten.<br />
Mayr-Melnhof Kaufmann<br />
Gaishorn GmbH<br />
Nr. 182<br />
8783 Gaishorn am See<br />
Oostenrijk<br />
T +43 3617 2151 0<br />
F +43 3617 2151 10<br />
gaishorn@mm-kaufmann.com<br />
www.mm-kaufmann.com
