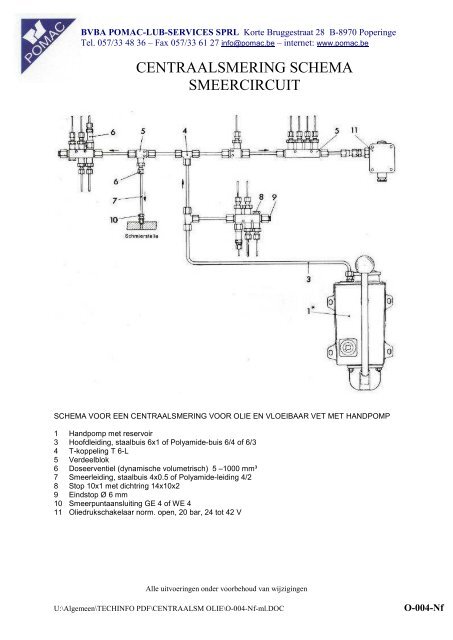

BVBA POMAC-LUB-SERVICES SPRL Korte Bruggestraat 28 B-8970 PoperingeTel. 057/33 48 36 – Fax 057/33 61 27 info@pomac.be – internet: www.pomac.beCENTRAALSMERING SCHEMASMEERCIRCUITSCHEMA VOOR EEN CENTRAALSMERING VOOR OLIE EN VLOEIBAAR VET MET HANDPOMP1 Handpomp met reservoir3 Hoofdleiding, staalbuis 6x1 of Polyamide-buis 6/4 of 6/34 T-koppeling T 6-L5 Verdeelblok6 Doseerventiel (dynamische volumetrisch) 5 –1000 mm³7 Smeerleiding, staalbuis 4x0.5 of Polyamide-leiding 4/28 Stop 10x1 met dichtring 14x10x29 Eindstop Ø 6 mm10 Smeerpuntaansluiting GE 4 of WE 411 Oliedrukschakelaar norm. open, 20 bar, 24 tot 42 VAlle uitvoeringen onder voorbehoud van wijzigingenU:\Algemeen\TECHINFO PDF\CENTRAALSM OLIE\O-004-Nf-ml.DOCO-004-Nf

BVBA POMAC-LUB-SERVICES SPRL Korte Bruggestraat 28 B-8970 PoperingeTel. 057/33 48 36 – Fax 057/33 61 27 info@pomac.be – internet: www.pomac.beCENTRAALSMERING SCHEMA SMEERCIRCUITSCHEMA VAN EEN CENTRAALSMERING VOOR OLIE OF VLOEIBAAR VET METTANDWIELPOMP1 Tandwielpompagregaat3 Hoofdleiding, staalbuis 6x1 of Polyamide-leiding 6/44 T-koppeling t 6-L5 Verdeelblok6 Doseerventiel (dynamisch volumetrisch) 5 – 1000 mm³7 Smeerleiding, staalbuis 4x0.5 of Polyamide-leiding 4/28 Stop 10x1 met dichtring 14x10x29 Eindstop Ø 6 mm10 Smeerpuntaansluiting GE 4 of WE 411 Oliedrukschakelaar norm. Open 20 bar, 24 tot 42 VAlle uitvoeringen onder voorbehoud van wijzigingenU:\Algemeen\TECHINFO PDF\CENTRAALSM OLIE\O-005-Nf-ml.DOCO-005-Nf

BVBA POMAC-LUB-SERVICES SPRL Korte Bruggestraat 28 B-8970 PoperingeTel. 057/33 48 36 – Fax 057/33 61 27 info@pomac.be – internet: www.pomac.beSCHEMA CENTRAALSMERINGMET PNEUMATISCHE POMPmet sproeiventielen voor olie of vloeibaar vetSCHEMA GRAISSAGE CENTRALISEAVEC POMPE PNEUMATIQUEavec des pulvérisateurs pour huile et graisse liquide1 reservoir met pneumatische pomp2 filter3 volumetrische doseerventiel in eenverdeler4 hoofdleiding: staal 6/4 of polyamide 6/45 smeerleiding : staal 4 x 0,5 of polyamide4/26 pneumatische leiding7 sproeiverdeler8 rechte inschroefkoppeling9 stop en ontluchter10 magneetventiel 3/2-weg11 magneetventiel 2/2-weg12 drukcontrole13 impulsgever14 sproeikop1 réservoir avec pompe pneumatique2 filtre3 doseur volumétrique dans une jonction4 tuyau principale : tube en acier 6/4 oupolyamide 6/45 tuyau de graissage: tube acier 4 x 0,5 oupolyamide 4/26 tuyau pneumatique7 jonction de pulvérisation8 raccord droit9 bouchon et purgeur10 clapet magnétique 3/2-vois11 clapet magnétique 2/2-vois12 manocontacteur13 minuterie14 PulvérisateurAlle uitvoeringen onder voorbehoud van wijzigingenSous réserve de modificationsU:\Algemeen\TECHINFO PDF\CENTRAALSM OLIE\O-006-NF-ml.docO-006-NF

BVBA POMAC-LUB-SERVICES SPRL Korte Bruggestraat 28 B-8970 PoperingeTel. 057/33 48 36 – Fax 057/33 61 27 info@pomac.be – internet: www.pomac.beSCHEMA CENTRAALSMERINGMET HYDRAULISCHE POMPvoor olie of vloeibaar vetSCHEMA GRAISSAGE CENTRALISEAVEC POMPE HYDRAULIQUEpour huile et graisse liquideab1 reservoir met hydraulische pomp2 filter3 a volumetrische doseerventiel3 b verdeler4 hoofdleiding: staal 6/4 of polyamide 6/45 smeerleiding: staal 4 x 0.5 of polyamide 4/26 hydraulische leiding7 rechte inschroefkoppeling8 rechte inschroefkoppeling9 verbinder10 overdrukventiel11 terugloopleiding1 réservoir avec pompe hydraulique2 filtre3 a doseur volumétrique3 b jonction4 tuyau principale: tube en acier 6/4 oupolyamide 6/45 tuyau de graissage : tube acier 4 x 0.5 oupolyamide 4/26 tuyau hydraulique7 raccord droit8 raccord droit9 connecteur10 clapet de surpression11 tuyau de retourAlle uitvoeringen onder voorbehoud van wijzigingenSous réserve de modificationsU:\Algemeen\TECHINFO PDF\CENTRAALSM OLIE\O-007-NF-ml.docO-007-NF

BVBA POMAC-LUB-SERVICES SPRL Korte Bruggestraat 28 B-8970 PoperingeTel. 057/33 48 36 – Fax 057/33 61 27 info@pomac.be – internet: www.pomac.beSCHEMA CENTRAALSMERING VOOR OLIE ENVLOEIBAAR VET MET MECHANISCHE POMPSCHEMA GRAISSAGE CENTRALISE POUR HUILEET GRAISSE LIQUIDE AVEC POMPE MECANIQUEba1 mechanische pomp2 filter3 a volumetrische doseerventiel3 b verdeler4 hoofdleiding: staal 6x1 of polyamide 6/45 smeerleiding: staal 4x0.5 of polyamde 4/26 zuigleiding: staal 8x1 of polyamide 8/47 smeerpuntaansluiting WE 48 draaiaansluiting9 reservoir10 aanzuigzeef11 drukbegrenzingsventiel12 terugloopleiding1 pompe mécanique2 filtre3 a volumétrique doseur3 b jonction4 tuyau principal: tube en acier 6x1 ou tuyaupolyamide 6/45 tuyau de graissage : tube en acier 4x0.5 outuyau polyamide 4/26 tuyau d’aspiration : tube en acier 8x1 outuyau polyamide 8/47 raccord coudé WE 48 raccord tournant9 réservoir10 crépine d’aspiration11 soupape de sécurité12 tuyau de retourAlle uitvoeringen onder voorbehoud van wijzigingenSous réserve de modificationsU:\Algemeen\TECHINFO PDF\CENTRAALSM OLIE\O-008-NF-ml.docO-008-NF
