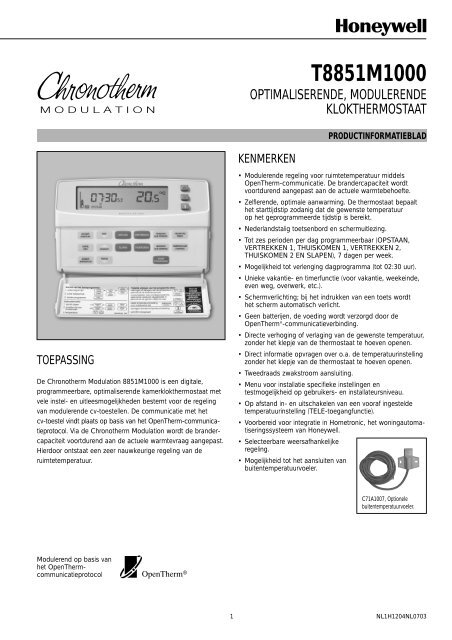

T8851M1000OPTIMALISERENDE, MODULERENDEKLOKTHERMOSTAATKENMERKENPRODUCTINFORMATIEBLADTOEPASSINGDe Chronotherm Modulation 8851M1000 is een digitale,programmeerbare, optimaliserende kamerklokthermostaat metvele instel- en uitleesmogelijkheden bestemt voor de regelingvan modulerende cv-toestellen. De communicatie met hetcv-toestel vindt plaats op basis van het OpenTherm-communicatieprotocol.Via de Chronotherm Modulation wordt de brandercapaciteitvoortdurend aan de actuele warmtevraag aangepast.Hierdoor ontstaat een zeer nauwkeurige regeling van deruimtetemperatuur.• Modulerende regeling voor ruimtetemperatuur middelsOpenTherm-communicatie. De brandercapaciteit wordtvoortdurend aangepast aan de actuele warmtebehoefte.• Zelflerende, optimale aanwarming. De thermostaat bepaalthet starttijdstip zodanig dat de gewenste temperatuurop het geprogrammeerde tijdstip is bereikt.• Nederlandstalig toetsenbord en schermuitlezing.• Tot zes perioden per dag programmeerbaar (OPSTAAN,VERTREKKEN 1, THUISKOMEN 1, VERTREKKEN 2,THUISKOMEN 2 EN SLAPEN), 7 dagen per week.• Mogelijkheid tot verlenging dagprogramma (tot 02:30 uur).• Unieke vakantie- en timerfunctie (voor vakantie, weekeinde,even weg, overwerk, etc.).• Schermverlichting; bij het indrukken van een toets wordthet scherm automatisch verlicht.• Geen batterijen, de voeding wordt verzorgd door deOpenTherm ® -communicatieverbinding.• Directe verhoging of verlaging van de gewenste temperatuur,zonder het klepje van de thermostaat te hoeven openen.• Direct informatie opvragen over o.a. de temperatuurinstellingzonder het klepje van de thermostaat te hoeven openen.• Tweedraads zwakstroom aansluiting.• Menu voor installatie specifieke instellingen entestmogelijkheid op gebruikers- en installateursniveau.• Op afstand in- en uitschakelen van een vooraf ingesteldetemperatuurinstelling (TELE-toegangfunctie).• Voorbereid voor integratie in Hometronic, het woningautomatiseringssysteemvan Honeywell.• Selecteerbare weersafhankelijkeregeling.• Mogelijkheid tot het aansluiten vanbuitentemperatuurvoeler.C71A1007, Optionelebuitentemperatuurvoeler.Modulerend op basis vanhet OpenThermcommunicatieprotocol1 NL1H1204NL0703

T8851M1000 CHRONOTHERM MODULATIONTECHNISCHE GEGEVENSTypenummersT8851M1000 – Standaard uitvoering, kleur: wit.MateriaalBehuizing, montageplaat en frontdeksel van kunststof (ABS).Afmetingen155 x 100 x 40 mm. (b x h x d).VoedingVia OpenTherm-communicatieverbinding en met oplaadbarevoedingsbron (super-capacitor).Laadtijd: max. 1 uur.Ontlaadtijd: min. 8 uur.Geheugenbehoud tijdens ontladen: actuele tijd, ingevoerdeprogramma en optimalisatiegegevens. Programma blijftonbeperkt bewaard.Communicatie met cv-toestelVia OpenTherm-tweeweg “point-to-point” communicatieprotocol(functionaliteit mede afhankelijk van aangeslotencv-toestel).Elektrische aansluiting2-draads (zwakstroomkabel), max. kabellengte 50 m, max.weerstand 2 x 5 Ohm., polariteitongevoelig (draden mogenworden verwisseld). Veilige lage spanning.Tijdsaanduiding24-uurs digitale klok.Toelaatbare omgevingsconditiesTemperatuur: - in bedrijf: -04…40 °C.- tijdens transport: -20…50 °C.Relatieve vochtigheid: 5…90 % (niet condenserend).Instelgebied temperatuur7… 31 °C in stappen van 0,5 °C.RegelvormModulerend regelalgoritme met lowload.Aantal schakelingen (tijdens lowload): 6 per uur (bij 50 %belasting).Regelnauwkeurigheid (tijdens bedrijf)Beter dan ±0,25 °C (Nominaal) t.o.v. regelpunt, bij 20 °C eneen belasting tussen de 10% en 90%.Overshoot max. 1 °C na het aanwarmen t.o.v. het regelpunt,onder normale condities, na optimalisatie proces.Calibratie nauwkeurigheid± 1,5 °C, in stappen van 0,5 °C.Adaptieve aanwarmsteilheid1…6 °C /h (fabrieksinstelling: 3 °C /h).Weersafhankelijke regelingMet of zonder ruimtetemperatuurcompensatie.Inschakelbaar via installateursmenu.Instelgebied stooklijn 4…40.Programmeerbaarheid7 dagen met 6 vrij programmeerbare tijd-/temperatuurperiodenper dag.Instelresolutie: 10 minuten en 0,5 °C per stap.Vakantieprogramma1…99 dagen met aanvullend de tijd van thuiskomen op delaatste vakantiedag; temperatuur tijdens de vakantie isinstelbaar.Instelresolutie: 30 minuten.TimerprogrammaTijd van thuiskomst of einde van verlengde comfortperiode;temperatuur tijdens de timerperiode is instelbaar.Instelresolutie: 30 minuten.Fabrieksprogramma bij 4 perioden per dag:Periode Maandag t/m Zaterdag &VrijdagzondagOPSTAAN 07:00 19 °C 08:00 19 °CVERTREKKEN --:-- --:--THUISKOMEN --:-- --:--SLAPEN 22:30 15 °C 22:30 15 °CFabrieksprogramma bij 6 perioden per dag:Periode Maandag t/m Zaterdag &VrijdagzondagOPSTAAN 07:00 19 °C 08:00 19 °CVERTREKKEN 1 --:-- --:--THUISKOMEN 1 --:-- --:--VERTREKKEN 2 --:-- --:--THUISKOMEN 2 --:-- --:--SLAPEN 22:30 15 °C 22:30 15 °CToetsenbordMembraantoetsen.SchermLCD.MontageDirect aan de wand of op een standaard inbouw(las)doos.Aansluitklemmen TE-TETen behoeve van TELE-functie.Zwakstroom, extern potentiaalvrij contact in randapparatuur(geen levering Honeywell). Lengte aansluitkabel: tot ca. 10 m.Aansluitklemmen RT-RTVoor het aansluiten van optionele buitentemperatuurvoelerC71A1007.C71A1007 buitentemperatuurvoeler (optioneel)NTC (Negatieve Temperatuur Coëfficiënt, weerstand wordtlager als de temperatuur toeneemt, zie figuur 1).Meetgebied: -30….40 °CNauwkeurigheid: 0,5 °CLengte aansluitkabel: 5 m (mag worden verlengd tot ca. 50 m).Weerstand (ohm)900000800000700000600000500000400000300000200000100000-40-35-30-2520151050510152025303540Figuur 1: Weerstand-temperatuurcurve van C71A1007.KeurmerkenCE-merk (EMC-richtlijn).Temperatuur (°C)NL1H1204NL03072

T8851M1000 CHRONOTHERM MODULATIONOVERZICHT TOETS- EN SCHERMFUNCTIESSchermsymbolenabcdefghjklZomer-/wintertijdindicatie.Vakantiefunctie.Timerfunctie.“Geen communicatie”-symbool(zie “storingswijzer” pag. 14 en 15).Sleutel-symbool (zie “storingswijzer” pag. 15).Buitentemperatuur wordt weergegeven.Gemeten of ingestelde temperatuur.Programma “morgen als zondag” actief.Programma “vandaag als zondag” actief.Tijdelijke temperatuurinstelling actief.Wordt getoond tijdens instellen/programmeren vande thermostaat.mnopqrstTemperatuurinstelling van het Honeywell Hometronicsysteem wordt gebruikt.Geselecteerde aanwarmgedrag.Actuele periode.Actuele dag.Radiatorsymbool (verwarming actief).Warmtapwatersymbool (boiler is warmtapwater aan hetbereiden).Energiemeter. Het aantal zichtbare vlammetjes is een maatvoor het benutte brandervermogen.Actuele- of periodetijd.ab c d e f gth1sj212r q p o n m l k31141059687figuur 2: Schermsymbolen en toetsfuncties.Toetsfuncties1 Met deze toetsen kunt u, op ieder gewenst moment, detemperatuurinstelling wijzigen.2 Geeft de actuele, ingestelde temperatuur weer. Indiengeactiveerd, ook de buiten- en TELE-temperatuur.3 Met deze toetsen kunt u op elke willekeurige dag hetzondagprogramma activeren.4 Met deze toets activeert u de unieke vakantie en/oftimerfunctie.5 Hiermee kunt u voor onbepaalde tijd een vastetemperatuur instellen.6 Met deze toets activeert u het ingevoerde programma enworden tijdelijke instellingen gewist.789101 1112Met deze periodetoetsen kiest u de periode waarvan u degewenste temperatuur en het aanvangstijdstip wiltprogrammeren.Hiermee zet u de klok op tijd en stelt u de periodetijden in.Met deze toets kunt u eenvoudig overschakelen van zomernaarwintertijd en terug.Door tijdens het programmeren op de KOPIE-DAG toets tedrukken kan het programma van één dag gekopieerdworden naar een andere dag van de week.Na het indrukken van deze toets kan de klok gelijk wordengezet en kan de dag van de week worden ingesteld.Via deze toets selecteert u de dag van de week.3 NL1H1204NL0307

T8851M1000 CHRONOTHERM MODULATIONWERKINGModulerende werkingDe Chronotherm Modulation stuurt het cv-toestel modulerendaan. Dit houdt in dat, afhankelijk van de warmtebehoefte, debrandercapaciteit in het cv-toestel wordt aangepast. Hierdoorontstaat een zeer nauwkeurige regeling van de ruimtetemperatuur.Bovendien is deze manier van temperatuurregeling energiezuinigen milieuvriendelijk. De communicatie tussen deChronotherm Modulation en het cv-toestel verloopt volgenshet zogeheten OpenTherm-protocol. De regeling functioneertuitsluitend indien het cv-toestel hiervoor geschikt is.Intelligent zelflerend opstartenDe Chronotherm Modulation zorgt er voor dat de ingesteldetemperatuur wordt bereikt op het geprogrammeerde tijdstip.Om dit te bereiken bepaald de thermostaat de bij de woningbehorende steilheid van de aanwarmcurve. Deze steilheid ishet basisgegeven van waaruit de Chronotherm de benodigdeaanwarmtijd berekend.ComforttemperatuurIngevoerd aanvangstijdstipLowload werkingAls de woning op temperatuur is of als de warmte behoefte inde woning zodanig laag is dat de brandercapaciteit van hetcv-toestel wordt teruggeregeld naar zo’n 20-30% van detotale capaciteit, schakelt de thermostaat over van modulerendregelen naar een aan-/uitregeling, de zogenaamde lowloadregeling.Tijdens de lowload regeling wordt continu berekendwat de optimale aan- en uittijd van het cv-toestel moet zijnzodat er een nauwkeurige regeling van de ruimtetemperatuurontstaat.TemperatuurBesparingstemperatuurSteilheid vanaanwarmcurveHet OpenTherm-protocolOpenTherm is een fabrikant-onafhankelijk systeem van communicatietussen modulerende verwarmingstoestellen (cv-toestellenen luchtverwarmers) en kamerthermostaten.Via het OpenTherm-protocol communiceert de ChronothermModulation voortdurend met het cv-toestel.OpmerkingAfhankelijk van het aangesloten cv-toestel kan er meer ofminder informatie in het scherm van de ChronothermModulation worden weergegeven en kunnen er bepaaldeinstellingen van het cv-toestel vanuit de thermostaat wordengewijzigd. Raadpleeg de handleiding van het cv-toestel voorspecifieke informatie.De energiemeterZodra de brander van het cv-toestel inschakelt, wordt links ophet scherm een variabele kolom van vlammetjes weergegeven.Het aantal weergegeven vlammetjes komt overeen met hetbenutte brandervermogen van dat moment. Hierdoor kanmen op ieder gewenst moment controleren op welk vermogenhet cv-toestel brandt (de bij de grafiek vermelde percentageszijn geen exacte maar indicatieve waarden. Afhankelijk vanhet type cv-toestel kunnen de waarden enigszins verschillen).Figuur 4: Bepalen stijlheid aanwarmcurve.De aanwarmcurve wordt bepaald door drie factoren:- De capaciteit van de cv-installatie- De thermische eigenschappen van de woning- De weersomstandighedenEen wijziging in een van deze factoren zal resulteren in eenaangepast aanwarmcurve. Iedere dag opnieuw controleertde Chronotherm Modulation hoeveel tijd er nodig is voor hetaanwarmen van de woning. Het bepalen van de ideale steilheidvan de aanwarmcurve duurt ongeveer één week tijdens hetstookseizoen.De actuele benodigde aanwarmtijd wordt bepaald door deafkoeling van het vertrek en de berekende steilheid van deaanwarmcurve. De benodigde aanwarmtijd kan variëren vanenkele minuten tot enkele uren, de thermostaat zal het cvtoestelaltijd voor het geprogrammeerde tijdstip aansturen.TemperatuurComforttemperatuur4:00 5:00 6:00 7:00Tijd (h)Ingevoerd aanvangstijdstipBesparingstemperatuuruit laagstand 40% 60% 80% 100%Figuur 3: De energiemeter.Het radiator- of tapwatersymbool geeft bovendien aanof er energie wordt gebruikt voor het verwarmen vande woning of voor het warme tapwater.5:00Figuur 5: bepalen starttijd aanwarmen.6:00 7:00Starttijdstip aanwarmenTijd (h)NL1H1204NL03074

T8851M1000 CHRONOTHERM MODULATIONTijdens en na het aanwarmen controleert de ChronothermModulation dagelijks het resultaat. Dit geschiedt door metingvan de temperatuur binnen een zogenaamde “testbox”.Gedurende deze testbox-periode controleert de thermostaatof de temperatuur niet te hoog oploopt of te laag is na hetaanwarmen. Is de temperatuur te hoog of te laag, dan wordtde steilheid van de aanwarmcurve aangepast en zal de afwijkingbij de volgende aanwarmperiode zijn verkleind.TemperatuurComforttemperatuurTestbox6:00 7:00 8:00Figuur 6: Controle gewenste temperatuur in testbox.BesparingstemperatuurTijd (h)Max.Min.De Chronotherm Modulation beschikt over 2 aparte aanwarmcurven;één voor de eerste comfort periode van de dag(veelal de periode OPSTAAN) en één voor de overige periodenvan de dag (veelal de periode THUISKOMEN). Dit omdat dewoning tijdens de eerste opwarmperiode meer warmte nodigzal hebben dan tijdens de overige perioden.OpmerkingVanaf de fabriek is de thermostaat voorzien van een basisinstellingvoor de steilheid van de aanwarmcurve zodat dethermostaat, bij het in gebruik nemen, redelijk goed functioneert.Het intelligent adaptief opstarten wordt actief bij elkeperiode die een verhoging van tenminste 1K heeft ten opzichtevan de voorgaande periode, inclusief de geprogrammeerdeVAKANTIE-/TIMER-tijd.De temperatuur van het water in de cv-installatie wordt doorde Chronotherm Modulation tijdens het aanwarmen geleidelijkverhoogd. Dit in tegenstelling tot conventionele klokthermostaten,die het cv-toestel voor langere tijd achtereen voluitinschakelen met als gevolg “tikkende leidingen” en kans op tever doorschieten van de temperatuur.Het geleidelijke aanwarmgedrag van de ChronothermModulation reduceert de uitzettings- en krimpgeluiden van deleidingenNauwkeurige PID-regelingDe Chronotherm Modulation meet continu de actuele ruimtetemperatuur.Door het PID-algoritme zal de ingesteldetemperatuur zeer nauwkeurig op de gewenste waarde wordengeregeld, ongeacht de warmtebelasting van de installatie.Koude stralingDe Chronotherm Modulation houdt bij het aanwarmen van dewoning rekening met de temperatuur, zoals die door de menswordt waargenomen. Wanneer men ’s ochtends opstaat ineen ruimte waarin de luchttemperatuur is opgewarmd totbijvoorbeeld 19 °C, zal men toch het gevoel hebben dat hetkouder is. Dit verschijnsel wordt koude straling genoemd. Demuren en het meubilair hebben namelijk nog niet de temperatuurvan de lucht aangenomen, maar zijn nog kouder. Daardoorvoelt de ruimte ook kouder aan. De Chronotherm Modulationcompenseert deze lagere gevoelstemperatuur door tijdens hetaanwarmen tijdelijk een iets hogere temperatuur aan te houden,totdat de gehele kamer werkelijk op temperatuur is.Voeding en verlichting van de thermostaatDe Chronotherm Modulation werkt zonder batterijen. Devoeding wordt verzorgd door de communicatieverbindingtussen het cv-toestel en de thermostaat.De schermverlichting maakt gebruik van een oplaadbarevoedingsbron. Deze voedingsbron wordt opgeladen door deverbinding met het cv-toestel. Wanneer het scherm oplicht,loopt de voedingsbron sneller leeg dan dat deze wordt opgeladen.Als het scherm te vaak achtereen wordt verlicht raaktde voedingsbron leeg. De voedingsbron moet dan eerst weerworden opgeladen. Dit duurt maximaal één uur. Per 15 minutenkan het scherm ongeveer tien keer worden verlicht.StroomstoringBij een eventuele stroomstoring of breuk in de verbindingtussen de Chronotherm Modulation en het cv-toestel, blijft hetingevoerde programma bewaard. De Chronotherm Modulationkan, als de oplaadbare voedingsbron volledig is opgeladen,minimaal een periode van acht uur overbruggen, zonder dat deklok opnieuw ingesteld dient te worden.De warm tapwatervoorzieningDe meeste cv-toestellen beschikken over een voorraadvatvoor warm tapwater. Door een aantal liter warm water opvoorraad te houden, kan het cv-toestel direct warm tapwaterleveren, zonder het eerst te moeten opwarmen. Bij een langereperiode van afwezigheid, bijvoorbeeld met vakantie,hoeft het voorraadvat niet op temperatuur gehouden te worden.De Chronotherm Modulation kan hier voor een extrabesparing zorgen. Wanneer er gebruik wordt gemaakt vande VAKANTIE-/TIMER-functie kan de warm tapwatervoorzieningeenvoudig naar een besparend niveau of geheel uitgeschakeldworden. Ditzelfde geldt voor de periode SLAPEN.Zie voor meer informatie de paragraaf “Gebruikersmenu” opblz. 11, bij de omschrijvingen “Warm tapwatervoorraad tijdensperiode SLAPEN” en “Warm tapwatervoorraad tijdensVAKANTIE/TIMER”.OpmerkingDeze functie wordt uitsluitend ondersteund indien hetcv-toestel hiervoor is ingericht. Raadpleeg hiervoor dehandleiding van het cv-toestel.5 NL1H1204NL0307

T8851M1000 CHRONOTHERM MODULATIONOPTIONELE FUNCTIESTELE-functieVia de zogenaamde TELE-functie biedt de ChronothermModulation de mogelijkheid om de temperatuurinstelling opafstand, bijvoorbeeld via de telefoon, te wijzigen.De TELE-functie werkt in principe net zoals de “TemperatuurContinu”-functie. Met dit verschil dat de TELE-functie nietwordt bediend door een toets op de thermostaat, maar dooreen externe schakelaar (het TELE-contact). Wanneer hetTELE-contact is gesloten, regelt de thermostaat op een vaste,van te voren ingestelde temperatuur (de TELE-temperatuur).In principe kan iedere schakelaar met een maakcontact alsTELE-contact dienen.In figuur 7 staan enkele toepassingsmogelijkheden van deTELE-functie. Via een passende interface (geen leveringHoneywell) met een maakcontact kunt u bijvoorbeeld per telefoon,een PC-programma of een draadloze afstandsbedieninguw thermostaat over laten schakelen op de TELE-temperatuur.Afhankelijk van de gewenste toepassing kan het nodig zijnexterne apparatuur aan te schaffen.BuitentemperatuuruitlezingDe Chronotherm Modulation biedt de mogelijkheid om debuitentemperatuur op het scherm af te lezen. Hiervoor moeter een buitentemperatuurvoeler worden aangesloten. Hetzijop het cv-toestel, hetzij op de montageplaat van deChronotherm Modulation.Montage buitentemperatuurvoeler op cv-toestelHet type temperatuurvoeler dat op het cv-toestel kan wordenaangesloten is cv-toestel afhankelijk. Raadpleeg de instructiesvan het cv-toestel voor het type temperatuurvoeler en dejuiste installatie- en configuratie-instructies.Montage buitentemperatuurvoeler op montageplaatOp de aansluitklemmen RT-RT (zie paragraaf Installatie,figuur 17: Aansluitschema op blz. 9) van de montageplaatkan een Honeywell buitentemperatuurvoeler van het typeC71A1007 worden gemonteerd (afzonderlijk te bestellen).De buitentemperatuurvoeler dient bij voorkeur te wordengeplaatst aan een buitengevel aan de noordzijde van hetpand (zie figuur 8). Vermijd zoveel mogelijk plaatsen diedirecte invloed ondervinden van de zon of van andere warmtebronnenzoals schoorstenen e.d. De aansluitkabel mag totca. 50 meter worden verlengd.Montage bij voorkeur aan denoordgevelFiguur 7: Mogelijke TELE-toepassingen.Op de montageplaat van de Chronotherm Modulation kan opde aansluitklemmen TE-TE een potentiaalvrij maakcontactworden aangesloten (zie paragraaf Installatie, figuur 17:Aansluitschema op blz. 9).Via het gebruikersmenu kan de TELE-functie worden geactiveerd(zie hiervoor paragraaf Gebruikersmenu op blz. 11).Woningautomatiseringsysteem: HometronicDe Chronotherm Modulation is voorbereid op een volledigeintegratie met het Hometronic systeem, het woningautomatiseringssysteemvan Honeywell. De communicatie met hetHometronic systeem vindt plaats op basis van het OpenThermcommunicatieprotocol. De Chronotherm Modulation kan via deOpenTherm verbinding twee verschillende type temperatuurinstellingenontvangen, te weten:- Tijdelijke temperatuurinstelling De Chronotherm Modulationregelt volgens deze temperatuurinstelling totdat de volgendegeprogrammeerde periode actief wordt. De tijdelijke temperatuurinstellingwordt bovendien direct opgeheven zodra ereen handmatige bediening plaatsvindt (bijvoorbeeld als deSTARTPROGRAMMA -toets wordt ingedrukt).- Continue temperatuurinstelling: Hierbij werkt de ChronothermModulation niet meer volgens het programma maar volgtcontinu de ingestelde temperatuur. De continue temperatuurinstellingwordt opgeheven zodra er een handmatige bedieningplaatsvindt (bijvoorbeeld als dedrukt).STARTPROGRAMMA-toets wordt inge-Figuur 8: Montage buitentemperatuurvoeler.OpmerkingVermijd dat de aansluitkabel van de buitentemperatuurvoelerlangs sterkstroomleidingen wordt gelegd of dicht in de buurtkomt van sterk inductieve verbruiksapparatuur zoals motorenof schakel- en verdeelkasten. Gebruik eventueel een afgeschermdekabel.Activeren buitentemperatuuruitlezingAls gebruik wordt gemaakt van de temperatuurvoeler die isaangesloten op het cv-toestel, kan de buitentemperatuur directop het scherm worden afgelezen.Als de buitentemperatuurvoeler op de montageplaat van deChronotherm Modulation is aangesloten, moet eerst de correctevoeler worden geselecteerd via het installateursmenu,zie hiervoor paragraaf Installateursmenu op blz. 12.Voor een gedetailleerde beschrijving van het uitlezen van debuitentemperatuur op het scherm van de ChronothermModulation, zie de gebruiksaanwijzing, op blz. 25.NL1H1204NL03076

T8851M1000 CHRONOTHERM MODULATIONWEERSAFHANKELIJKE REGELINGDe Chronotherm Modulation biedt de mogelijkheid om detemperatuur te regelen als functie van de gemeten buitentemperatuur.Door de weersafhankelijke regeling zal degemiddelde watertemperatuur in de verwarmingsinstallatiestijgen. Hierdoor ontstaat een goede voorregelconditie voor deoverige vertrekken van de woning. Deze regelvorm kan meercomfort bieden in bijvoorbeeld de kinder-, studeer- ofhobbykamer.Voor een optimale regeling van deze vertrekken dient elk vertrekindividueel te worden nageregeld. Dit kan het eenvoudigst wordengedaan door middel van radiatorthermostaten.Voor de radiatoren in de ruimte waar de ChronothermModulation is geplaatst, adviseren wij u eveneens radiatorthermostatente plaatsen. Afhankelijk van de geselecteerderegelvorm (zonder of met ruimtecompensatie) heeft deChronotherm Modulation een beperkte invloed op de temperatuurregelingvan deze ruimte.OpmerkingIndien de weersafhankelijke regeling geactiveerd wordt, zalautomatisch het zelflerende intelligente aanwarmen wordenuitgeschakeld. De door de thermostaat gemeten temperatuuris namelijk niet de bepalende factor voor het berekenenvan de gewenste watertemperatuur.De Chronotherm Modulation zal dus pas beginnen met hetopwarmen van de woning op het geprogrammeerde tijdstip.Instel mogelijkhedenAlvorens de weersafhankelijke regeling in gebruik kan wordengenomen moet eerst de functie op de Chronotherm Modulationworden geactiveerd. Er zijn drie instelmogelijkheden in hetinstallateursmenu die van belang zijn voor een correcteweersafhankelijke regeling, te weten:- Item 18: stooklijn weersafhankelijke regeling- Item 17: weersafhankelijk regelen- Item 22: buitentemperatuurselectieActiveer het installateursmenu en stel de menu-items in op degewenste waarde. Voor een gedetailleerde beschrijving vanhet activeren, selecteren en wijzigen van instellingen in hetinstallateursmenu. Zie het informatieblad uitsluitend voor installateursop blz.11.Item 18: stooklijn weersafhankelijke regelingDe stooklijn geeft de verhouding tussen de gemeten buitentemperatuuren de berekende aanvoerwatertemperatuur weer.De ideale stooklijn is afhankelijk van installatiefactoren zoals desoort en capaciteit van de warmte-afgevers (radiatoren, convectoren,etc.), de thermische eigenschappen en de geografischeligging van de woning. Er kan een stooklijn wordengeselecteerd tussen 4 en 40. In figuur 10 staan enkele instellingenen bijbehorende stooklijn weergegeven, zonder ruimtecompensatieen bij een temperatuursinstelling van 20 °C.Honeywell levert in het Ultraline-programma een groot assortimentvan geschikte radiatorthermostaten, radiatorafsluitersen retourafsluiters (voetventielen) voor allerlei toepassingenen in diverse uitvoeringen (zie figuur 9). Raadpleeg deHoneywell-infolijn voor uitgebreide informatie over het Ultralineprogramma(zie achterpagina van dit blad).OpmerkingBij toepassing van meerdere radiatorthermostaten in eenverwarmingsinstallatie of indien veel radiatorthermostatendicht staan, verdient het de aanbeveling om een drukverschiloverstortregelaartoe te passen tussen de aanvoer enretourleiding. Deze regelaar zorgt voor een onbelemmerdecirculatie van het water en houdt de druk over de radiatorafsluitersconstant. Dit voorkomt onnodige geluidsoverlasten bevordert een goede regeling van de radiatorthermostaten.Honeywell levert hiervoor de Ultraline-regelaar DU145.De regelaar dient ten minste 6 meter van het cv-toestel teworden geplaatst.Gewenste watertemperatuur (°C)Fabrieksinstelling90,00402820 1680,0070,0060,0050,00840,00430,0020 15 10 5 0 -5 -10 -15 -20 20,00Buitentemperatuur (°C)Figuur 10: Stooklijn bij temperatuurinstelling van 20 °C.-T200M1262DecorRadiatorthermostaatT300M1610Economy StarRadiatorthermostaatV200UEBBRadiatorafsluiteromgekeerdhaaks1/2V200UDBBRadiatorafsluiterrechtV266UEMira 3Voorinstelbareradiatorafsluitermet handwiel1/2HR40RadiatronicRadiatorklokthermostaatV200UEBBRadiatorafsluiterhaaks1/2DU145DrukverschiloverstortregelaarFiguur 9: Overzicht Ultraline-programma voor naregeling7 NL1H1204NL0307

T8851M1000 CHRONOTHERM MODULATIONItem 17: Weersafhankelijk regelenBij dit menu-item kan de gewenste regeling worden geselecteerd.Er zijn drie verschillende type regelingen mogelijk:0 = ruimtetemperatuurregeling1 = weersafhankelijk met ruimtetemperatuurcompensatie2 = weersafhankelijk zonder ruimtetemperatuurcompensatieRuimtetemperatuurregelingDit is de standaard instelling vanuit de fabriek. De thermostaatwerkt als een “gewone” kamerklokthermostaat.Weersafhankelijk zonder ruimtetemperatuurcompensatieDeze vorm van regelen kan worden geselecteerd alsweersafhankelijk regelen gewenst is en er geen geschiktelocatie is om een representatieve ruimtetemperatuur te meten.De volgende waarden zijn van invloed op de gewensteaanvoerwatertemperatuur:- de stooklijn instelling (zie menu-item 18)- de gemeten buitentemperatuur- de op de thermostaat ingestelde temperatuurAan de hand van de gemeten buitentemperatuur wordt, incombinatie met de ingestelde stooklijn, een aanvoerwatertemperatuurberekend. Bovendien is de ingestelde temperatuurop de thermostaat van invloed op de berekende watertemperatuur.Zo kan bijvoorbeeld de watertemperatuur ’s nachts wordenverlaagd door de ingestelde temperatuur tijdens de periodeSLAPEN lager in te stellen. In figuur 11 is de invloed van deingestelde temperatuur weergegeven bij een stooklijninstellingvan 16 (standaard).Gewenste watertemperatuur (°C)Ingesteldetemperatuur25201590,0080,0070,0060,0050,0040,00Weersafhankelijk met ruimtetemperatuurcompensatieDeze vorm van regelen kan worden geselecteerd alsweersafhankelijk regelen gewenst is, maar bovendien de doorde thermostaat gemeten temperatuur moet worden gebruiktom de gewenste watertemperatuur te verlagen.De volgende waarden zijn van invloed op de gewenste aanvoerwatertemperatuur:- de stooklijn instelling (zie menu-item 18)- de gemeten buitentemperatuur- de door de thermostaat gemeten ruimtetemperatuur- de op de thermostaat ingestelde temperatuurAan de hand van de gemeten buitentemperatuur wordt, incombinatie met de ingestelde stooklijn, een aanvoerwatertemperatuurberekend. Bovendien is de ingestelde temperatuurop de thermostaat van invloed op de berekende watertemperatuur.Tenslotte is bij deze vorm van regelen ook de gemetentemperatuur door de thermostaat van invloed op de berekendewatertemperatuur. In figuur 12 is de invloed van de gemetentemperatuur weergegeven bij een stooklijninstelling van 16(standaard) en een temperatuurinstelling van 20 °C.Gewenste watertemperatuur (°C)Gemetentemperatuur20 15 10 5 0 -5 -10 -15 -20 20,00Figuur 12: Invloed gemeten ruimtetemperatuur.162024Buitentemperatuur (°C)90,0080,0070,0060,0050,0040,0030,0030,0020 15 10 5 0 -5 -10 -15 -20 20,00Figuur 11: Invloed ingestelde temperatuur.Buitentemperatuur (°C)Item 22: buitentemperatuur selectieVoor een gedetailleerde beschrijving van het aansluiten,selecteren en uitlezen van een buitentemperatuurvoeler, zieparagraaf Buitentemperatuur op blz. 6.NL1H1204NL03078

T8851M1000 CHRONOTHERM MODULATIONINSTALLATIEPlaatsingDe plaats waar de Chronotherm Modulation wordt gemonteerd,dient aan de volgende voorwaarden te voldoen:- 1,50 meter boven de vloer.- Voldoende luchtcirculatie; niet achter een kast of in eenzogenaamde “dode” hoek, etc.- De door de thermostaat gemeten temperatuur moetrepresentatief zijn voor de temperatuur in de betreffenderuimte.- Niet in de nabijheid van warmtebronnen zoals een radiator,tv-toestel, schemerlamp of in de zon.- Niet in de nabijheid van koudebronnen zoals eenonverwarmd vertrek aan de andere zijde van de muur ofkoudwaterleidingen.Zorg dat de zwakstroom aansluitkabel minimaal 75 mm uit demuur of uit de inbouwlasdoos steekt. Als de thermostaat rechtstreeksop de muur wordt gemonteerd, gebruik dan demontageplaat als boormal om de positie van de bevestigingsgatenaf te tekenen. Bevestig de montageplaat met behulp vande meegeleverde schroeven en pluggen (boormaat 5 mm.) opde muur of direct op de inbouwlasdoos (zie figuur 16).Figuur 16: Bevestiging montageplaat.Chronotherm Modulationoptioneelcv-toestelFiguur 13: Bepalen Lokatie.Montage en aansluitingTijdens het installeren moet de stekker van het cv-toestel uithet stopcontact zijn (zie figuur 14).ABTE TE RT RTTELEcontactBuitentemperatuuropnemer*OpenTherm-communicatie(lage spanning)* Voor de juiste klemnummerszie aansluitschema cv-toestelFiguur 17: Aansluitschema.Figuur 14: Cv-toestel spanningsloos maken.Trek de thermostaat aan de onderzijde los van de montageplaat,kantel hem scharnierend omhoog en til hem van depasnokken (zie figuur 15).Strip de aansluitkabel(s) en sluit de draden aan op de desbetreffendeaansluitklemmen (zie figuur 17).De aansluitdraden kunnen met een draadoog onder de schroevenbevestigd worden maar recht mag ook (zie figuur 18).De aansluitklemmen A en B zijn ten behoeve van uw cv-toestel.Optioneel: Op de aansluitklemmen TE-TE kan een TELE-ingangworden aangesloten. Op de aansluitklemmen RT-RT kan eenbuitentemperatuurvoeler worden aangesloten (zie ook paragrafenTELE-functie op blz. 6 en Buitentemperatuuruitlezing opblz. 6).Figuur 15: Losnemen van thermostaat.9 NL1H1204NL0307

T8851M1000 CHRONOTHERM MODULATIONZorg ervoor dat de bedrading door de kabeldoorvoersleuf loopt(zie figuur 18).Voor rechte draad 8 mmisolatie verwijderen.Voor draadoog 11 mm isolatieverwijderen.CONTROLE WERKINGVoer na de montage van de Chronotherm Modulation, tercontrole van de werking, de volgende handelingen uit.Zodra u de thermostaat in bedrijf stelt, wordt het volgendescherm weergegeven.KabeldoorvoersleufFiguur 21: Opstart scherm.De voeding vanuit het cv-toestel werkt correct.Figuur 18: Aansluiting bedrading.OpmerkingIndien de bedrading te lang is, overtollige deel weer terugduwenin het gat in de muur. Gat eventueel afdichten, tervoorkoming van ongewenste beïnvloeding van de thermostaatwerkingdoor tocht.Zorg dat de bedrading de contactpennen tussen de thermostaaten de montageplaat niet hindert.Sluit de kabel aan op de OpenTherm-aansluitklemmen vanhet cv-toestel (raadpleeg hiervoor de handleiding van uwcv-toestel).OpmerkingDe aansluiting van de thermostaat is polariteitongevoelig; dedraden mogen worden verwisseld.Haak de thermostaat met de uitsparingen op de pasnokken,kantel hem scharnierend omlaag en druk hem klikkend vast(zie figuur 19).Om vervolgens de communicatie te controleren, kunt u de volgendehandelingen uitvoeren.TEMPERATUUR1. Druk eerst de -toets in (op het scherm wordt “Cont”CONTINUweergegeven). Houd vervolgens, zodra de thermostaat detemperatuur van de omgeving heeft aangenomen, de -toets ingedrukt totdat de ingestelde temperatuur hoger isdan de kamertemperatuur (bijvoorbeeld 25,5 °C). Het cvtoestelwordt nu aangestuurd en het volgende scherm wordtweergegeven.Figuur 22: Temperatuur continu, warmtevraag cv.Controleer of op het scherm de energiemeter en het radiatorsymboolworden weergegeven.2. Draai nu vervolgens de warmwater kraan open. Hetcv-toestel zal nu omschakelen naar de warmtapwater standen het volgende scherm wordt weergegeven.Figuur 23: Temperatuur continu, tapwater in bedrijf.Controleer of op het scherm de energiemeter en het tapwatersymboolworden weergegeven.Figuur 19: Plaatsen thermostaat op montageplaat.Zet de Chronotherm desgewenst op de montageplaat vastmet behulp van de meegeleverde borgschroef (zie figuur 20).3. Draai vervolgens de warmwaterkraan dicht en houd de-toets ingedrukt totdat de ingestelde temperatuur lager isdan de kamertemperatuur (bijvoorbeeld 16,5 °C).Het cv-toestel wordt nu uitgestuurd en het volgende schermwordt weergegeven.Figuur 24: Temperatuur continu en geen warmtevraag.Figuur 20: Vastdraaien van borgschroef.Schakel de netspanning van het cv-toestel weer in en controleerde werking van de thermostaat (zie paragraaf Controlewerking hiernaast).Controleer of op het scherm de energiemeter, het radiator- enhet tapwatersymbool niet meer worden weergegeven.Indien bovenstaande schermen worden weergegeven is de testcorrect verlopen. U kunt de thermostaat nu gaan programmeren.Zie hiervoor de gebruikershandleiding.NL1H1204NL030710

T8851M1000 CHRONOTHERM MODULATIONCONFIGURATIE INSTELLINGENDe Chronotherm Modulation heeft de beschikking over 3verschillende menu’s waarin diverse instellingen kunnenworden gewijzigd en bekeken, te weten:- het gebruikersmenu- het installateursmenu- het testmenuGebruikersmenuIn het gebruikersmenu kunnen 10 verschillende instellingenworden bekeken en/of gewijzigd. Het gebruikersmenu kanaltijd worden geactiveerd, behalve als de TELE-functie actiefis. Druk op dehet geval.STARTPROGRAMMA-toets om er zeker van te zijn dat dit nietOm het gebruikersmenu te activeren:KOPIEHoud gedurende 5 seconden de en -toets gelijktijdigDAGingedrukt.Alle segmenten op het scherm worden weergegeven.Met de en de toetsen kan de gewenste testfunctieworden geselecteerd.TERUGMet de VOORUIT en toetsen kan de waarde van deinstelling worden gewijzigd.In onderstaande tabel staan de instellingen weergegeven metde bijbehorende fabrieksinstellingen.Om het gebruikersmenu te beëindigen:STARTDoor op de PROGRAMMA -toets te drukken wordt het gebruikersmenuverlaten en wordt het normale programma actief. Hetgebruikersmenu wordt automatisch beëindigd als gedurende5 minuten geen toets wordt ingedrukt.OpmerkingBij het verlaten van het gebruikersmenu vervallen tijdelijkeinstellingen die actief waren in het normale programmavoordat het gebruikersmenu werd geactiveerd.Figuur 25: Alle segmenten van het scherm.Vervolgens is de eerste gebruikersinstelling te zien met links deinstellingscode en rechts de waarde van de instelling.BelangrijkDe in het cv-toestel aanwezige elektronische regeling ofbranderautomaat bepaalt mede welke functies in dethermostaat actief zijn. Afhankelijk van het aangeslotencv-toestel kan er daarom meer of minder informatie in hetscherm van de Chronotherm Modulation worden weergegevenen kunnen er bepaalde cv-toestelinstellingen vanuit dethermostaat worden gewijzigd.Raadpleeg de gebruiksaanwijzing van het cv-toestel voorspecifieke informatie.Figuur 26: Eerste gebruikersinstelling.Omschrijving instellingscode Waarde Instelmogelijkheden(links op het scherm) (rechts op het scherm)Calibreren van de temperatuur- 1 0,0 °C +/- 1,5 °C in stappen van 0,5 °Caanduiding 1)Actuele temperatuur van het 2 De actuele temperatuur Niet instelbaarwarme tapwater 2)Temperatuurinstelling van 3 60 °C 30 tot 90 °Chet warme tapwater 3)Warm tapwatervoorraad tijdens 4 1 0= uitgeschakeld tijdens SLAPENperiode SLAPEN1= altijd ingeschakeldWarm tapwater voorraad tijdens 5 0 0 = uitgeschakeld tijdensVAKANTIE/TIMERVAKANTIE/TIMER1 = altijd ingeschakeldTELE-functie in- of uitschakelen 6 0 0 = uitgeschakeld1 = ingeschakeldActuele buitentemperatuur 7 De actuele temperatuur Niet instelbaarActuele waterdruk 8 De actuele waterdruk Niet instelbaarvan de cv-installatie 2)Foutcode van het cv-toestel 4) 9 Zie de handleiding Niet instelbaarvan cv-toestelReset cv-toestel vanuit 10 0 0 = reset cv-toestelthermostaat 5)1 = geen reset cv-toestel1)= Correctie duurt circa 10 sec.2)= Alleen beschikbaar indien ondersteund door het cv-toestel. Wordtovergeslagen indien niet ondersteund.3)= Standaardinstelling en limieten kunnen door het cv-toestel wordenaangegeven.4)= Alleen aanwezig indien ondersteund door het cv-toestel en op hetmoment dat er een foutcode door het cv-toestel wordt verzonden.5)= Alleen beschikbaar indien ondersteund door het cv-toestel en geactiveerdvia het installateursmenu.11 NL1H1204NL0307

T8851M1000 CHRONOTHERM MODULATIONInstallateursmenuIn het installateursmenu kunnen 25 verschillende instellingenworden bekeken en/of gewijzigd.In onderstaande tabel staan de instellingen weergegeven metde bijbehorende fabrieksinstellingen.Voor een uitgebreide beschrijving van de instelmogelijkhedenvia het installateurmenu, zie het informatieblad NL1H-1197UK07 uitsluitend voor de installateur.Let op!Het wijzigen van cijfers of cijfercombinaties in het installateursmenukan ongewenste gevolgen hebben voor het regelgedragvan de verwarmingsinstallatie. Neem de nodige voorzichtigheidin acht alvorens een instelling te wijzigen.BelangrijkDe in het cv-toestel aanwezige elektronische regeling ofbranderautomaat bepaalt mede welke functies in de thermostaatactief zijn. Afhankelijk van het aangesloten cv-toestelkan er daarom meer of minder informatie in het scherm vande Chronotherm Modulation worden weergegeven en kunnener bepaalde cv-toestelinstellingen vanuit de thermostaat wordengewijzigd.Raadpleeg de gebruiksaanwijzing van het cv-toestel voorspecifieke informatie.Omschrijving instellingscode Waarde Instelmogelijkheden(links op het scherm) (rechts op het scherm)Aanwarmgedrag 1 1 1 = adatief, zelflerend2 = vaste aanwarmsnelheid (3 K/h)3 = Niet adaptief (conventioneel)Maximum in te stellen temperatuur 2 31 °C Van 15 tot 31 °CMinimum in te stellen temperatuur 3 7 °C Van 7 tot 15 °CCalibreren van de temperatuuraanduiding 4 0,0 °C +/- 1,5 °C in stappen van 0,5 °CTELE-functie in- of uitschakelen 5 0 0 = uitgeschakeld1 = ingeschakeldActuele aanvoer watertemperatuur 6 De actuele temperatuur Niet instelbaarActuele retour watertemperatuur 7 De actuele temperatuur Niet instelbaarmaximum cv-toestel aanvoerwater- 8 90 °C Van 30 tot 90 °Ctemperatuur 1)Actuele gevraagde aanvoerwater- 9 De actuele temperatuur Niet instelbaartemperatuurActuele warmtapwatertemperatuur 10 De actuele temperatuur Niet instelbaarWarmtapwatertemperatuurinstelling 1) 11 60 °C Van 30 tot 90 °CActuele buitentemperatuur 12 De actuele temperatuur Niet instelbaarActuele waterdruk van de cv-installatie 13 De actuele waterdruk Niet instelbaarFoutcode van het cv- toestel 2) 14 Zie de handleiding Niet instelbaarvan cv- toestelActuele aanwarmsteilheid voor 15 3,0periode OPSTAANActuele aanwarmsteilheid voor 16 3,0periode THUISKOMENWeersafhankelijk regelen 3) 17 0 0 = ruimtetemperatuurregeling1 = weersafhankelijk met ruimtetemperatuurcompensatie2 = weersafhankelijk zonder ruimtetemperatuurcompensatieStooklijn weersafhankelijke regeling (1 & 5) 18 16 Van 4 tot 40Warmtapwatertijdens periode SLAPEN 19 1 0 = uitgeschakeld1 = ingeschakeldWarmtapwater tijdens VAKANTIE/TIMER 20 0 0 = uitgeschakeld1 = ingeschakeldRuimtevoeler selectie 21 0 0 = voeler in thermostaat1 = ruimtetemperatuur ontvangen viaOpenTherm2 = voeler aangesloten op RT-RTvan de montageplaat.Buitentemperatuurselectie 22 0 0 = buitentemperatuur ontvangenvia OpenTherm1 = voeler aangesloten op RT-RTvan de montageplaatReset cv-toestel vanuit Thermostaat 23 1 0 = reset functie ingeschakeld1 = reset functie uitgeschakeld“Lowload” selectie 24 1 0 = low load ingeschakeld1 = lowload uitgeschakeldFabrieksinstellingen installateursmenu 25 0 0 = niet herstellenherstellen 4)1 = herstellen1)= Standaardinstelling en limieten kunnen door het cv-toestel wordenaangegeven2)= Alleen aanwezig indien ondersteund door het cv-toestel en op hetmoment dat er een foutcode door het cv-toestel wordt verzonden.3)= Weersafhankelijk regelen kan alleen worden geselecteerd als debuitentemperatuur beschikbaar is.NL1H1204NL0307124)= Het herstellen van de fabrieksinstellingen zal ook een reset van deingestelde tijd tot gevolg hebben. Deze moet opnieuw worden ingesteld.5)= Voor gedetailleerde informatie zie de paragraaf “weersafhankelijkeregeling”.

T8851M1000 CHRONOTHERM MODULATIONTestmenuDe Chronotherm Modulation beschikt ook over een zogenaamdtestmenu waarin een aantal functies van de thermostaat kunnenworden getest.Het testmenu kan altijd worden geactiveerd, behalve als deTELE-functie actief is. Druk op dete zijn dat dit niet het geval is.STARTPROGRAMMA-toets om er zeker vanOm het testmenu te activeren:Houd gedurende 5 seconden de en -toets gelijktijdigTERUGingedrukt.Alle segmenten op het scherm worden weergegeven.Vervolgens is de eerste testfunctie te zien.Functiecode 20: controle van toetswerkingMet deze testfunctie kan worden getest of de toetsen van dethermostaat correct functioneren. Bij het indrukken van eentoets wordt een corresponderende tekst of aanduiding op hetscherm weergegeven.ToetsSchermweergaveFiguur 27: Eerste testfunctie.Met de en de toetsen kan de gewenste testfunctieworden geselecteerd.In onderstaande tabel staan de testfuncties weergegeven.Functiecode Functieomschrijving10 Warmtevraag genereren20 Controle van toetswerking30 ThermostaatinformatieFunctiecode 10: warmtevraag genererenVia deze testfunctie kan de gevraagde watertemperatuur aanTERUGhet cv-toestel worden ingesteld. Met de VOORUIT en toetsenkan de gevraagde watertemperatuur worden gewijzigd. Deingestelde watertemperatuur wordt op het scherm weergegeven,bijvoorbeeld:Figuur 26: Gevraagde watertemperatuur = 70 °C.Via deze functie kan worden gecontroleerd of de communicatiemet het cv-toestel correct verloopt. Stel bijvoorbeeld degevraagde watertemperatuur in op 70 °C en controleer of hetcv-toestel aangestuurd wordt. Vervolgens kan worden gecontroleerdof het cv-toestel wordt uitgestuurd bij een watertemperatuurinstellingvan 10 °C.Het testmenu wordt verlaten en het"normale programma" wordt actiefEen andere testfunctie wordt geactiveerd(bijvoorbeeld functie 30)Een andere testfunctie wordt geactiveerd(bijvoorbeeld functie 10)Functiecode 30: thermostaatinformatieMet deze functie kan specifieke informatie van de ChronothermModulation worden uitgelezen.Code Informatie Waarde Toelichting31 Datumcode d5d5 Jaar & week nr.32 Processor 0001 Micronr. & revisie33 Processor 1234 Release nr.34 EEPROM d5d5 Indentificatie nr.35 Actuele 03:03 Aanwarmsteilheid,aanwarmsteilheidbv: OPSTAAN: 3 K/h(adaptieve zelf-THUISKOMEN: 3 K/hlerende functie)Om het testmenu te beëindigen:STARTDoor op de PROGRAMMA -toets te drukken wordt het testmenuverlaten en wordt het normale programma actief. Het testmenuwordt automatisch beëindigd als gedurende 5 minuten geentoets wordt ingedrukt.Opmerking:bij het verlaten van het testmenu vervallen alle tijdelijkeinstellingen, die actief waren voordat het testmenu werdgeactiveerd.13 NL1H1204NL0307

T8851M1000 CHRONOTHERM MODULATIONSTORINGSWIJZERKlachtHet scherm geeft “Fout” en hetcommunicatie symbool weer.Het cv-toestel slaat te vroegaan (vroeger dan hetingestelde tijdstip).De door de thermostaatweergegeven temperatuurinstellingis te hoog en knippert.Op het geprogrammeerde tijdstipis de temperatuur te hoogof te laag in vergelijking met degeprogrammeerde waarden.De temperatuur in huis is tehoog of te laag.De energiemeter en het radiatorsymboolzijn zichtbaar in hetscherm (brander is ingeschakeldvoor cv), maar de radiatorengeven geen warmte af.De schermverlichting werktniet.Tijdens de periode SLAPEN oftijdens de VAKANTIE/TIMERfunctie duurt het erg lang voordathet tapwater warm wordt.Mogelijke oorzaakDe thermostaat ontvangt, direct na inbedrijfstelling,geen data maar wel voeding van hetcv-toestel.Houd er rekening mee dat de thermostaat ervoorzorgt dat de ingestelde temperatuur reeds is bereiktop het ingestelde tijdstip. Om dit te bereikenmoet de thermostaat dus eerder met aanwarmenbeginnen. Deze aanwarm periode wordt overigensiedere dag weer opnieuw berekend en zonodigaangepast.Dit is normaal wanneer de thermostaat zich in deaanwarmfase bevindt. Als u tijdens de aanwarmfaseop de -toets drukt, geeft de thermostaatde geprogrammeerde temperatuur van diekomende periode (meestal OPSTAAN ofTHUISKOMEN) knipperend weer.Dit is een normaal verschijnsel datgedurende enkele dagen na plaatsing van dethermostaat kan optreden. De thermostaat heeftenkele dagen nodig om de meest ideale stooklijnvoor uw woning te bepalen.Druk de -toets éénmaal in om de ingesteldetemperatuur te controleren. Mogelijk is dezehoger of lager dan gewenst.Houd er rekening mee dat de verwarmingsinstallatieenige tijd nodig heeft om op temperatuur tekomen. Controleer of het cv-toestel functioneert.De schermverlichting maakt gebruik van eenoplaadbare voedingsbron. Deze voedingsbronwordt opgeladen door de verbinding met hetcv-toestel. Wanneer het scherm oplicht, loopt devoedingsbron sneller leeg dan dat deze wordtopgeladen. Als het scherm te vaak achtereenwordt verlicht raakt de voedingsbron leeg. Devoedingsbron moet dan eerst weer wordenopgeladen. Dit duurt maximaal één uur. Per 15minuten kan het scherm ongeveer tien keerworden verlicht.Om snel warm tapwater te genereren beschikkende meeste cv-toestellen over een voorraadvat.Normaal gesproken wordt dit voorraadvat optemperatuur gehouden. Het kan zijn dat het optemperatuur houden van dit voorraadvat tijdensde periode SLAPEN en/of tijdens de VAKANTIE-/TIMER-functie is uitgeschakeld.Mogelijke oplossing1. De thermostaat is niet op de correcteaansluitklemmen van het cv-toestelaangesloten. Controleer of de bedradingop de OpenTherm aansluitklemmenvan het cv-toestel is aangesloten.2. Het cv-toestel staat niet juist geconfigureerd.Controleer de configuratievan het cv-toestel. Raadpleeg deinstallateur alvorens instellingen tewijzigen op het cv-toestel.Controleer of de ingevoerde aanvangstijdenjuist zijn. Voer deze, indien noodzakelijk,opnieuw in.Controleer of de thermostaat aan hetaanwarmen is.Controleer of dit verschijnsel zich naenkele dagen nog steeds voordoet.Indien gewenst kunt u tijdelijk detemperatuurinstelling wijzigen, zie voorgedetailleerde informatie de gebruikershandleiding.Indien de situatie langer dan 15 minutenduurt, raadpleeg dan de installateur.Druk gedurende 1 uur geen toets op dethermostaat in en controleer of na dezetijd het scherm weer wordt verlicht.De tapwaterfunctie kan tijdens de periodeSLAPEN en/of VAKANTIE/TIMERvia het gebruikersmenu wordeningeschakeld, zie ook paragraaf “Dewarm tapwatervoorziening” op blz. 11.NL1H1204NL030714

T8851M1000 CHRONOTHERM MODULATIONKlacht Mogelijke oorzaak Mogelijke oplossingHet “geen communicatie”-symboolwordt continu weergegeven.De overige gegevensop het scherm knipperen.De thermostaat ontvangt geen informatie, maarwel voeding van het cv-toestel.Raadpleeg de installateur.Het scherm geeft alleen nogiedere ca. 5 seconden het“geen communicatie” -symboolen het “sleutel”-symbool weer.Het scherm geeft niets weer.Het “sleutel”-symbool en alleoverige segmenten knipperen.De temperatuuraanduidinggeeft continu “EEE” weer, het“sleutel”-symbool wordt continuweergegeven en alle overigegegevens op het schermknipperen.De verbinding tussen het toestel en de thermostaatis onderbroken of kortgesloten.Na installatie van de thermostaat is de netvoedingvan het cv-toestel nog niet ingeschakeld enis de oplaadbare voedingscel nog niet opgeladen(duurt max. 1 uur). De voedingsspanning of deverbinding tussen de thermostaat en de ketel islanger dan 8 uur onderbroken.De cv-ketel heeft een storing en staat invergrendeling.Er is in de thermostaat een interne foutopgetreden.Controleer of de stekker van de ketel inhet stopcontact zit. Als dat het geval is,controleer dan de bedrading. Als bovenstaandeaanwijzingen niet tot de oplossingleiden, raadpleeg dan de installateur.NB: Als deze situatie langer dan 8 uurduurt, zal de uitlezing volledig verdwijnen(zie volgende omschrijving).Controleer of de stekker van het cv-toestelin het stopcontact zit. De klokfunctieis gewist. Na opnieuw inschakelen vande voedingsspanning moet de klok weerworden gelijk gezet. Is bovenstaande niethet geval, raadpleeg dan de installateur.Door de resetknop van het cv-toestel inte drukken kan deze storing wordenopgeheven. Als de storingsmelding directweer terugkomt, of zich regelmatig voordoet,raadpleeg dan uw installateur.NB: Indien u tijdens het knipperen op de-toets drukt, verschijnt er in demeeste gevallen een storingscode.Deze code is afhankelijk van uwcv-toestel. Raadpleeg de gebruiksaanwijzingvan uw cv-toestel voornadere informatie.Raadpleeg de Honeywell Infolijn (zieachterpagina van dit blad).De temperatuuraanduidinggeeft continu “- -” weer, het“sleutel”-symbool wordtcontinu weergegeven en alleoverige gegevens op hetscherm knipperen.Het temperatuurmeetcircuit functioneert niet.Raadpleeg de Honeywell Infolijn (zieachterpagina van dit blad).15 NL1H1204NL0307

T8851M1000 CHRONOTHERM MODULATIONGARANTIEDit Honeywell product is met veel zorg en inachtnemingvan de hoogste kwaliteitseisen vervaardigd.Honeywell garandeert het functioneren van de ChronothermModulation gedurende een termijn van 24 maanden na aankoop.De garantie wordt verleend volgens de “Algemene voorwaardenvoor levering van zaken en verlening van dienstendoor Honeywell B.V.”.Fouten en defecten die het gevolg zijn van verkeerde installatie,toepassing en behandeling vallen niet onder de garantie.Aanspraken op garantie moeten altijd bij uw leverancier van deChronotherm Modulation kenbaar gemaakt worden.Overige beschikbare informatie over deChronotherm Modulation- Gebruiksaanwijzing voor de gebruiker. NL2H-1177UK07- Installatievoorschrift voor de installateur en gebruiker. NL1H-1178UK07- Informatieblad met instelgegevens uitsluitend voor de installateur. NL1H-1197UK07Honeywell BVPostbus 128631100 AR Amsterdam Z.O.Telefoon 020 - 565 69 11Telefax 020 - 565 66 00NL1H1204NL030716
