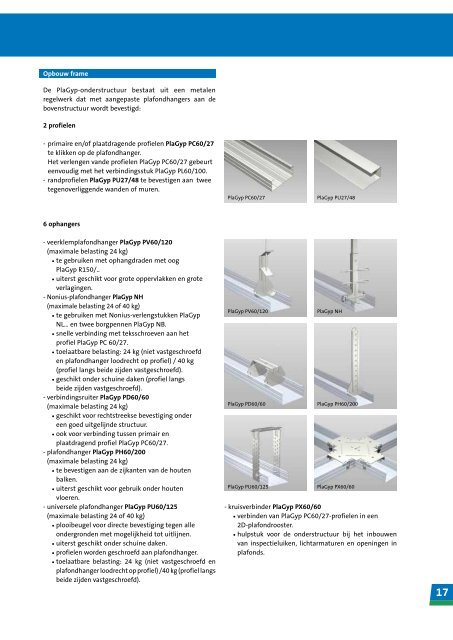

2 profielen - primaire en/of plaatdragende profielen PlaGyp ... - Gyproc

2 SoundBlock ophangers- akoestische verbindingsruiter PlaGyp PD60/60 dB(maximale belasting 24 kg)• geschikt voor rechtstreekse bevestiging onder eengoed uitgelijnde structuur.• voorkomt de overdracht van contactgeluid via destructuur.- akoestische universele plafondhanger PlaGyp PU60/125 dB(maximale belasting 24 kg)• plooibeugel voor directe bevestiging tegen alleondergronden.• profielen worden geschroefd aan plafondhanger.• voorkomt de overdracht van contactgeluid via destructuur.PlaGyp PD60/60 dB PlaGyp PU60/125 dBPlaGyp S of PlaGyp DHet PlaGyp-plafondsysteem laat toe om, met dezelfdeonderdelen, te kiezen voor:- een enkel regelwerk PlaGyp S.- een dubbel profielenrooster PlaGyp D.De keuze tussen een enkel regelwerk PlaGyp S of eenprofielenrooster PlaGyp D hangt vooral af van degemakkelijkheid waarmee de plafondhangers aan dedragende bovenstructuur kunnen worden bevestigd.- Een PlaGyp D-onderstructuur laat immers toe hetaantal ophang- en bevestigingspunten belangrijk teverminderen: tegen een harde betonnen draagstructuurof bij een fikse verlaging van het plafond zaleen PlaGyp D merkelijk sneller worden gemonteerd.De PlaGyp D-onderstructuur is tevens merkelijkstabieler.- Een PlaGyp S is, in combinatie met de ophangerPlaGyp PH60/200, dan weer aangewezen onderhouten vloeren en met de ophanger PlaGyp PU 60/120onder schuine daken.PlaGyp SPlaGyp D18Plafond (code)PlaGyp S/D9,5 mmPlaGyp S/D12,5 mmKenmerkenPlaGyp S/D2 x 12,5 mmPlaGyp S/DRf 15 mmPlaGyp S/DRf 18 mmPlaGyp S/DRf 2 x 15 mmPlaGyp S/DdB 2 x 12,5 mmPlafondsamenstellingAspectEffenZichtbarevoegenEffen Effen Effen Effen Effen EffenBekledingsplaat Gyproc A ABA Gygant Gyproc A ABA Gyproc A ABA Gyproc Rf ABA Gyproc Rf ABA Gyproc Rf ABA Gyproc dB ABAAantal & dikte platen 1 x 9,5 mm 1 x 12,5 mm 2 x 12,5 mm 1 x 15 mm 1 x 18 mm 2 x 15 mm 2 x 12,5 mmGewicht in kg/m 2 11 11 12 23 16 18 29 26Maximale afstanden en overspanningen in mmPlaGyp DOverspanningena x d1600 x 1000of1250 x 12501600 x 1000of1250 x 12501600 x 1000of1250 x 1250900 x 900 900 x 900 960 x 900 800 x 800 800 x 800PlaGyp S Overspanning a 1600 1600 1600 900 900 960 800 800Plaatdragende Dwarse plaatsing g 1 420 420 500 500 500 -- 500 500profielenh.o.h.-afstand Overlangse plaatsing g 2 (300) (300) (400) (400) -- 400 -- --d = overspanning primaire profielen a = overspanning plaatdragende profielenBrandwerendheidRf -- -- -- -- Stab. 1/2 h Rf 1/2 h Rf 1 h --Laboratorium en PV-nummer -- -- -- --RUG 3192+ ISIB-dossierRUG 1834+ ISIB-dossierRUG 6765+ ISIB-dossier--
