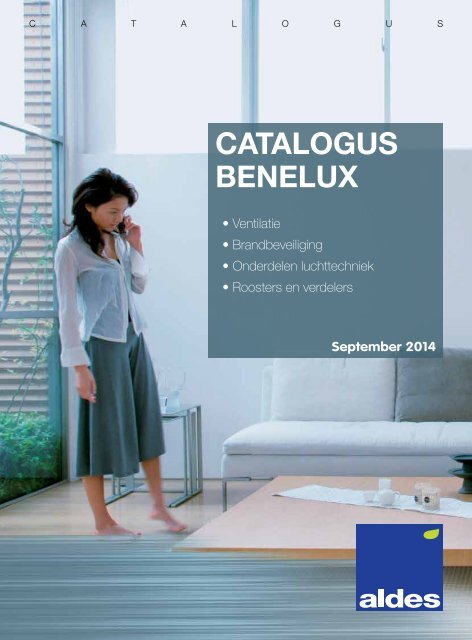

C A T A L O G U S<br />
CATALOGUS<br />
BENELUX<br />
• Ventilatie<br />
• Brandbeveiliging<br />
• Onderdelen luchttechniek<br />
• Roosters en verdelers<br />
September <strong>2014</strong>
Inhoudsopgave<br />
Individuele ventilatie SF/DF<br />
Kunststof kanalen<br />
en accessoires<br />
VENTILATIE<br />
P.5 > P.62<br />
Design - Deco<br />
AFZUIGROOSTERS<br />
> BLZ. 6-7<br />
Cube<br />
GMV MET DUBBELE<br />
FLUX<br />
> BLZ. 12-14<br />
Minigaine<br />
PLATTE KUNSTSTOF<br />
KANALEN<br />
> BLZ. 15-16<br />
GPA rond<br />
KUNSTSTOF ROOSTERS<br />
> BLZ. 19<br />
Compacte vochtgestuurde<br />
automaat<br />
BIP - BIO<br />
GMV ENKELE FLUX<br />
> BLZ. 8-11<br />
ROOSTERS EN<br />
MANCHETTEN<br />
> BLZ. 17<br />
Vlinderbrandkleppen<br />
Brandkleppen<br />
BRANDBEVEILIGING<br />
P.63 > P.66<br />
CF Vlinderbrandklep<br />
> BLZ. 64<br />
Minisone<br />
> BLZ. 65<br />
Gegalvaniseerde<br />
buizen<br />
Flexibele slangen<br />
Dakuitvoer<br />
Accessoires,<br />
montage en<br />
uitrusting<br />
Ronde buis<br />
GALVA BUIZEN<br />
> BLZ. 68<br />
ACCESSOIRES VOOR<br />
VENTILATIEKANALEN<br />
> BLZ. 78<br />
STE<br />
DAKUITVOEREN GMV<br />
> BLZ. 83<br />
Aluminiumtape: RAA<br />
AFDICHTING<br />
> BLZ. 86<br />
ONDERDELEN<br />
LUCHTTECHNIEK<br />
P.67 > P.137<br />
Bochten C90° met rubbers<br />
VIRTUO-FIX<br />
ASSORTIMENT<br />
> BLZ. 69-79<br />
Algaines Alu.<br />
FLEXIBELE SLANGEN<br />
> BLZ. 81<br />
Conische hoed voor<br />
kanalen<br />
DAKUITVOEREN<br />
> BLZ. ??<br />
Gegalvaniseerde trillingvrije<br />
ophangbeugel<br />
MONTAGE-<br />
ACCESSOIRES<br />
> BLZ. 87<br />
2<br />
<strong>Catalogus</strong> Benelux <strong>2014</strong>
Roosters en<br />
ventielen<br />
Gemoduleerde<br />
ventilatie<br />
tertiaire ruimtes<br />
Ventilatoren, kasten en centrales<br />
Bap’Si - Bahia Curve<br />
VENTIELEN<br />
> BLZ. 20-22<br />
VMT MOD-SYSTEEM<br />
> BLZ. 23-29<br />
C.VEC micro-watt<br />
ENERGIEZUINIGE<br />
AFZUIGKASTEN<br />
> BLZ. 32-33<br />
DFE micro watt<br />
HOOGRENDEMENT<br />
DUBBELE FLUX<br />
CENTRALES<br />
> BLZ. 43-50<br />
VC<br />
KANAALVENTILATOR<br />
> BLZ. 55-59<br />
AFZUIGKAPPEN<br />
> BLZ. 14<br />
TDA<br />
VMT MOD-SYSTEEM<br />
ACCESSOIRES<br />
> BLZ. 30-31<br />
Vekita+<br />
VENTILATIEBOX<br />
> BLZ. 34-42<br />
Ventilatiegroepen<br />
voor buiten<br />
ACCESSOIRES<br />
> BLZ. 51-54<br />
TOERENREGELAARS<br />
> BLZ. 60-61<br />
Debietregeling/-regulering,<br />
meting<br />
Roosters en luchtverdeling<br />
RGE met rubbers<br />
AFSLUITKLEPPEN EN<br />
-SCHUIVEN<br />
> BLZ. 89-90<br />
RMA<br />
MOTORGESTUURDE<br />
REGELMODULE<br />
> BLZ. 97-98<br />
Serie BIM<br />
KLEINE VASTE METALEN<br />
ROOSTERS<br />
> BLZ. 100-101<br />
Serie SGS<br />
ACCESSOIRES VOOR<br />
BINNENROOSTERS<br />
> BLZ. 105<br />
VIERKANTE ROOSTERS<br />
> BLZ. 110-117<br />
Serie DGH alu.<br />
JETROOSTERS<br />
> BLZ. 133<br />
Servomotor<br />
ACCESSOIRES VOOR<br />
REGELKLEPPEN EN<br />
SCHUIFKLEPPEN<br />
> BLZ. 91<br />
VAV<br />
DYNAMISCHE<br />
REGULERING<br />
> BLZ. 99<br />
Serie SR<br />
KLEINE VERSTELBARE<br />
VENTIELEN<br />
> BLZ. 102<br />
Serie GD 102 D<br />
ROOSTERS VOOR<br />
RONDE BUIZEN<br />
> BLZ. 106-107<br />
Serie Lined<br />
LIJNROOSTERS<br />
> BLZ. 118-127<br />
Serie AVF 75 alu.<br />
OVERDRUKKLEPPEN<br />
> BLZ. 134<br />
MR mono - modulo<br />
REGELMODULE<br />
> BLZ. 92-95<br />
Wandserie<br />
ROOSTERS MET<br />
ENKELE EN DUBBELE<br />
VERDELING<br />
> BLZ. 104<br />
RONDE ROOSTERS<br />
> BLZ. 108-109<br />
Twisted 850<br />
WERVELROOSTERS<br />
> BLZ. 128-132<br />
BUITENROOSTERS<br />
> BLZ. 135-138<br />
<strong>Catalogus</strong> Benelux <strong>2014</strong> 3
Contactgegevens<br />
ADRESSEN<br />
BE > Adres: Rue Jean Verkruyts 60<br />
B-4681 Hermalle s/Argenteau<br />
> Tel: +32 (0)4 374 98 20<br />
> Fax: +32 (0)4 374 98 29<br />
> Website: www.aldesbenelux.be<br />
> BTW: 0832.694.718<br />
<strong>NL</strong> > Adres: Rue Jean Verkruyts 60<br />
B-4681 Hermalle s/Argenteau<br />
> Tel: +31 (0)3 16 24 32 22<br />
> Fax: + 31 (0)3 16 24 32 23<br />
> Website: www.aldesbenelux.nl<br />
> BTW: 005426157B01<br />
MANAGEMENT<br />
JEAN-MARC CLOOSEN<br />
Algemeen directeur<br />
Jean-Marc.Cloosen@aldes.com<br />
T +32 (0)4 374 98 20<br />
ROLAND JACKERS<br />
Financieel directeur<br />
Roland.Jackers@aldes.com<br />
T +32 (0)4 374 98 20<br />
VERKOOPADMINISTRATIE<br />
MYRIAM BESSEMS<br />
Salesadministratie<br />
Myriam.Bessems@aldes.com<br />
T +32 (0)4 374 98 21<br />
F +32 (0)4 374 98 29<br />
RIGO MAKANDA<br />
Assistent | Salesadministratie<br />
Rigo.Makanda@aldes.com<br />
T +32 (0)4 374 98 20<br />
F +32 (0)4 374 98 29<br />
TECHNISCHE ZAKEN<br />
CÉDRIC DEFAWES<br />
Technisch expertt<br />
Cedric.Defawes@aldes.com<br />
T +32 (0)4 374 98 20<br />
CHRISTIAN KIRCH<br />
Verkoopmedewerker<br />
Christian.Kirch@aldes.com<br />
T +32 (0)4 374 98 28<br />
T +32 (0)4 374 98 29<br />
ACCOUNTMANAGERS<br />
BE<br />
DAVID MARECHAL<br />
Accountmanager België-zuid<br />
(Wallonië)<br />
David.Marechal@aldes.com<br />
M +32 (0)4 799 52 618<br />
<strong>NL</strong><br />
HENRY KALE<br />
Salesmanager <strong>NL</strong><br />
Henry.Kale@aldes.com<br />
M +31 (0)616 67 79 28<br />
MARK MOENS<br />
Accountmanager<br />
België-noord en Brussel<br />
(Vlaanderen)<br />
Mark.Moens@aldes.com<br />
M +32 (0)488 380 831<br />
PETER STREEFKERK<br />
Accountmanager<br />
Peter.Streefkerk@aldes.com<br />
M +31 (0)654 96 70 40<br />
4<br />
<strong>Catalogus</strong> Benelux <strong>2014</strong>
Ventilatie<br />
Ventilatie
Afzuigventilatie<br />
DESIGN<br />
Ventilatie voor woningbouw EF<br />
Design<br />
Design P<br />
TOEPASSINGSGEBIED<br />
• Plaatselijke ventilatie van een ruimte.<br />
• Geforceerde en periodieke afzuiging.<br />
BESCHRIJVING<br />
• Materiaal: rooster en behuizing van ABS.<br />
• Motor met laag geluidsniveau.<br />
• Verwijderbare terugslagklep aan achterzijde van de<br />
afzuigventilator.<br />
• Beschikbare functies:<br />
- handmatig, vertraging T, vochtigheid H, aanwezigheid P.<br />
WERKING<br />
• Handmatige werking:<br />
- Onmiddellijke stop.<br />
• Vertragingsfunctie T:<br />
- Vertraagde stop.<br />
- Vooraf instellen van de vertraging van 2 tot<br />
30 minuten.<br />
• Werking vochtigheid H:<br />
- Vertraagd aan- en uitschakelen afhankelijk van<br />
vooraf ingestelde vochtigheidsgraad.<br />
- Vooraf instellen van de werkingsduur van 2 tot<br />
30 minuten.<br />
- Vooraf instellen van de vochtigheidsgraad tussen<br />
60% en 90%.<br />
• Werking aanwezigheid P:<br />
- Vertraagd aan- en uitschakelen door<br />
aanwezigheidsdetectie.<br />
- Detectieafstand van de lens: 1 tot 4 meter.<br />
- Detectiehoek van de lens: 100°.<br />
- Vooraf instellen van de werkingsduur van 2 tot<br />
30 minuten.<br />
INGEBRUIKNAME<br />
• Bevestiging met 4 schroeven (meegeleverd).<br />
• Wand- of plafondinstallatie.<br />
• Aanbrengen van een luchtaanvoerrooster of een ruimte<br />
onder de deur voor een goede luchtaanvoer in de ruimte.<br />
• Maximum temperatuur van de afgevoerde lucht:<br />
40°C.<br />
SERIE<br />
Naam<br />
Code<br />
DESIGN 100 11022300<br />
DESIGN 100 T 11022301<br />
DESIGN 100 H 11022302<br />
DESIGN 100 P 11022303<br />
DESIGN 125 11022304<br />
DESIGN 125 T 11022305<br />
DESIGN 125 H 11022306<br />
DESIGN 125 P 11022307<br />
AFMETINGEN (mm) - GEWICHT<br />
∆P (Pa)<br />
∆P (Pa)<br />
25<br />
20<br />
15<br />
10<br />
5<br />
0<br />
40<br />
30<br />
20<br />
10<br />
0<br />
a<br />
20 40 60 80<br />
Q (m 3 /u)<br />
DESIGN 100 DESIGN 125<br />
a<br />
Model Ø a c d e Gewicht (g)<br />
DESIGN 100 100 150 13,5 85 17 560<br />
DESIGN 125 125 176 13,5 87 17 730<br />
DESIGN 150 150 205 13,5 105 19 900<br />
TECHNISCHE KENMERKEN<br />
• Voeding: 230V - 50Hz enkelfasig.<br />
• Apparaatklasse: IPX4.<br />
• Elektrische isolatie: klasse ll.<br />
• Geïntegreerde thermische beveiliging.<br />
Conformiteit<br />
• Elektrische veiligheid EG.<br />
LUCHTTECHNISCHE KENMERKEN<br />
∆P (Pa)<br />
24<br />
20<br />
16<br />
12<br />
8<br />
4<br />
0<br />
Ø<br />
0<br />
Voordelen<br />
• Extra plat design.<br />
• Stil: vanaf 26 dB(A).<br />
• Zeer laag verbruik: vanaf 5,6 W.<br />
• Beschikbaar met<br />
aanwezigheidsdetectie.<br />
• Verkrijgbaar in Ø 100,<br />
125 en 150 mm.<br />
Model Maximum debiet<br />
(m 3 /u)<br />
Verbruik<br />
(W)<br />
Geluiddrukniveau op 3 m<br />
(dB(A))<br />
Design 100 70 5,6 26<br />
Design 125 115 9,3 31<br />
Design 150 235 20 33<br />
c<br />
d<br />
80 100<br />
20 40 60 120<br />
Q (m 3 /u)<br />
e<br />
0<br />
0<br />
50 100 150 200<br />
250<br />
Q (m 3 /u)<br />
ROOSTERS<br />
Zie p. 100.<br />
DESIGN 150<br />
6<br />
<strong>Catalogus</strong> Benelux <strong>2014</strong>
Afzuigventilatie<br />
DECO<br />
Conformiteit<br />
• Elektrische veiligheid EG.<br />
Voordelen<br />
• Esthetisch en discreet.<br />
• Stil: vanaf 26 dB(A).<br />
• Zeer laag verbruik: vanaf 5,6 W.<br />
• Afwerking wit of aluminium.<br />
TOEPASSINGSGEBIED<br />
• Plaatselijke ventilatie van een ruimte.<br />
• Geforceerde en periodieke afzuiging.<br />
BESCHRIJVING<br />
• Materiaal: behuizing van ABS, zichtzijde van ABS met<br />
aluminium bekleding (voor aluminium afwerking).<br />
• Motor met laag geluidsniveau.<br />
• Verwijderbare terugslagklep aan achterzijde van de<br />
afzuigventilator.<br />
• Kleur wit of aluminium afwerking.<br />
• Beschikbare functies:<br />
- handmatig, vertraging T, vochtigheid H.<br />
WERKING<br />
• Handmatige werking:<br />
- Onmiddellijke stop<br />
• Vertragingsfunctie T:<br />
- Vertraagde stop.<br />
- Vooraf instellen van de vertraging van 2 tot 30 minuten.<br />
• Werking vochtigheid H:<br />
- Vertraagd aan- en uitschakelen afhankelijk van<br />
vooraf ingestelde vochtigheidsgraad.<br />
- Vooraf instellen van de werkingsduur van 2 tot 30 minuten.<br />
- Vooraf instellen van de vochtigheidsgraad tussen<br />
60% en 90%.<br />
INSTALLATIE<br />
• Bevestiging met 4 schroeven (meegeleverd).<br />
• Wand- of plafondinstallatie.<br />
• Aanbrengen van een luchtaanvoerrooster of een<br />
ruimte onder de deur voor een goede luchtaanvoer<br />
in de ruimte.<br />
• Maximum temperatuur van de afgevoerde lucht:<br />
40°C.<br />
ASSORTIMENT WITTE AFWERKING<br />
Naam<br />
Code<br />
DECO 100 11022312<br />
DECO 100 T 11022313<br />
DECO 100 H 11022314<br />
DECO 125 11022318<br />
DECO 125 T 11022319<br />
DECO 125 H 11022320<br />
ASSORTIMENT ALUMINIUM<br />
AFWERKING<br />
Naam<br />
Code<br />
DECO ALU 100 11022315<br />
DECO ALU 100 T 11022316<br />
DECO ALU 100 H 11022317<br />
DECO ALU 125 11022321<br />
DECO ALU 125 T 11022322<br />
DECO ALU 125 H 11022323<br />
AFMETINGEN (mm) - GEWICHT<br />
b<br />
a<br />
Model Ø a b c d e Gewicht (g)<br />
DECO 100 100 171 151 13,5 96 32 560<br />
DECO 125 125 201 178 13,5 101 35 730<br />
TECHNISCHE KENMERKEN<br />
• Voeding: 230V - 50Hz enkelfasig.<br />
• Apparaatklasse: IPX4.<br />
• Elektrische isolatie: klasse ll.<br />
• Geïntegreerde thermische beveiliging.<br />
Model Maximum debiet<br />
(m 3 /u)<br />
Verbruik<br />
(W)<br />
Geluiddrukniveau op 3 m<br />
(dB(A))<br />
DECO 100 70 5,6 26<br />
DECO 120 115 9,3 31<br />
LUCHTTECHNISCHE KENMERKEN<br />
∆P (Pa)<br />
25<br />
20<br />
15<br />
10<br />
5<br />
0<br />
0<br />
20 40 60 80<br />
Q (m 3 /u)<br />
8<br />
4<br />
0<br />
0<br />
Ø<br />
DECO 100 DECO 125<br />
∆P (Pa)<br />
24<br />
20<br />
16<br />
12<br />
c<br />
d<br />
80 100<br />
20 40 60 120<br />
Q (m 3 /u)<br />
e<br />
Ventilatie voor woningbouw EF<br />
ROOSTERS<br />
Zie p. 100.<br />
<strong>Catalogus</strong> Benelux <strong>2014</strong> 7
VMC - Enkele flux zelfregelend<br />
COMPACT<br />
Ventilatie voor woningbouw EF<br />
TOEPASSINGSGEBIED<br />
• Algemene en permanente ventilatie van een woning<br />
of appartement.<br />
• Automatische regeling van de luchtdebieten door de<br />
groep en de zelfregelende luchtingangen.<br />
• Beheersen van de luchtvernieuwing en de<br />
stookkosten, zonder regeling van de installatie.<br />
• Aansluiten van 1 keuken en 3 sanitaire ruimtes.<br />
• Speciaal geschikt voor installaties in kleine ruimtes.<br />
BESCHRIJVING<br />
• Groep van recyclebaar kunststof materiaal, volledig<br />
gemonteerd op silentblocs:<br />
- 1 aftakking Ø 125 met geïntegreerde automatische<br />
versterker,<br />
- 3 demonteerbare aftakkingen Ø 80 met geïntegreerde<br />
regeling,<br />
- afvoer Ø 125,<br />
- ingebouwde silentblocs.<br />
• Asynchrone motor met 2 snelheden voorzien van<br />
kogellagers en thermische beveiliging.<br />
INSTALLATIE<br />
• De groep wordt bevestigd met 4 schroeven.<br />
• Montage is in elke positie mogelijk: aan wand,<br />
bodem, plafond.<br />
• Bediening van de groep door een schakelaar of<br />
tijdschakelaar in keuken.<br />
• Aansluiting:<br />
- Ø 125 mm in keuken.<br />
- Ø 80 mm in badkamer en WC.<br />
ASSORTIMENT<br />
Naam<br />
Code<br />
SET COMPACT 3 SANIT 25/50 11026105<br />
LUCHTINGANGEN<br />
Zie p. 101.<br />
LEIDINGEN EN ACCESSOIRES<br />
Zie p. 90 en 97.<br />
AFMETINGEN (mm) - GEWICHT<br />
• Gewicht (enkele groep): 3,3 kg.<br />
340<br />
185<br />
Luchttechnisch<br />
470<br />
Conformiteit<br />
• Elektrische veiligheid EG.<br />
Keuken<br />
Ø 125 mm<br />
Voordelen<br />
• Voor het ventileren van een<br />
volledige woning, incl. keuken<br />
en 3 sanitaire ruimtes.<br />
• Nieuw mondstukdesign.<br />
• Extra platte groep < 19 cm.<br />
• Montage in elke positie mogelijk.<br />
• Laag geluidsniveau.<br />
Sanitaire ruimtes Ø 80 mm<br />
25 m 3 /u 50 m 3 /u<br />
Lage snelheid 45 tot 58 m 3 /u 25 tot 28 m 3 /u 50 tot 56 m 3 /u<br />
Hoge snelheid ≥ 135 m 3 /u 25 tot 31 m 3 /u 50 tot 62 m 3 /u<br />
TECHNISCHE KENMERKEN<br />
• Ventilator met 2 snelheden met debietregeling op de groep.<br />
• Geluidsniveau bij het rooster in de keuken / van de groep: 33/49 dB (A).<br />
• Vermogen: 29 / 83 W.<br />
• Spanning: 230V - 50Hz enkelfasig.<br />
• Elektrische zekering: 2 A.<br />
• Klasse van de groep: IPX2.<br />
SAMENSTELLING VAN DE SETS<br />
Naam van de set SET COMPACT 3 SANIT 25/51<br />
Code 11026105<br />
Afzuiggroep 1<br />
- aftakking sanitair 50 m 3 /u 3<br />
- aftakking sanitair 25 m 3 /u 1<br />
- schroeven + pluggen 4<br />
Rooster keuken<br />
+ manchet Ø 125 mm<br />
1<br />
Rooster sanitair + manchet Ø 80 mm 3<br />
8<br />
<strong>Catalogus</strong> Benelux <strong>2014</strong>
VMC - Enkele flux zelfregelend<br />
VMP K<br />
TOEPASSINGSGEBIED<br />
• Algemene en permanente ventilatie van een woning.<br />
• Automatische regeling van de luchtdebieten door de<br />
groep en de zelfregelende luchtingangen.<br />
• Beheersen van de luchtvernieuwing en de<br />
stookkosten, zonder regeling van de installatie.<br />
• Aansluiten van 1 keuken en maximaal 5 sanitaire<br />
ruimtes.<br />
• Mogelijk om een motorloze afzuigkap aan te sluiten.<br />
BESCHRIJVING<br />
• Groep van recyclebaar kunststof:<br />
- 1 aftakking Ø 150 met geïntegreerde automatische<br />
versterker,<br />
- 5 demonteerbare aftakkingen Ø 80 met geïntegreerde<br />
regeling,<br />
- afblaas Ø 150.<br />
• Asynchrone motor met dubbele draairichting<br />
voorzien van kogellagers en thermische beveiliging.<br />
• Keukenrooster uitgerust met een filter en een<br />
vlamdovende manchet.<br />
• Set VMP K geleverd met akoestische verbinding<br />
Ø 150 en aborb'son Ø 80.<br />
INSTALLATIE<br />
• De groep wordt opgehangen in de zolderruimte met<br />
het meegeleverde bevestigingssysteem.<br />
• Bediening van de groep door een tijdschakelaar.<br />
Geleverd bij de sets.<br />
• Aansluiting van Ø 150 mm in de keuken en van<br />
Ø 80 mm in de badkamer en WC.<br />
• Mogelijkheid om het rooster en de schakelaar in de<br />
keuken te vervangen door een motorloze afzuigkap.<br />
ASSORTIMENT<br />
Naam<br />
Code<br />
SET VMP K BELGIË 11022200<br />
SET BADKAMER VMP K BELGIË 11022201<br />
SET WC VMP K BELGIË 11022202<br />
LUCHTINGANGEN<br />
Zie p. 101.<br />
LEIDINGEN EN ACCESSOIRES<br />
Zie p. 90 en 97.<br />
AFMETINGEN (mm) - GEWICHT<br />
• Gewicht (enkele groep): 4,5 kg.<br />
308<br />
Luchttechnisch<br />
344<br />
Keuken<br />
Ø 150 mm<br />
Sanitaire ruimtes Ø 80 mm<br />
25 m 3 /u 50 m 3 /u<br />
Lage snelheid 45 m 3 /u 25 tot 28 m 3 /u 50 tot 55 m 3 /u<br />
Hoge snelheid 170 m 3 /u 25 tot 32 m 3 /u 50 tot 61 m 3 /u<br />
TECHNISCHE KENMERKEN<br />
• Geluidsniveau rooster in keuken / groep VMP K: 28/48 dB (A).<br />
• Vermogen: 32 / 74 W.<br />
• Spanning: 230V - 50Hz enkelfasig.<br />
• Elektrische zekering: 2 A.<br />
• Klasse van de groep: IPX2.<br />
SAMENSTELLING VAN DE SETS<br />
Naam van de set<br />
Conformiteit<br />
• Elektrische veiligheid EG.<br />
SET VMP K<br />
BELGIË<br />
Voordelen<br />
• Nieuw roosterdesign voor<br />
sanitaire ruimtes.<br />
• Krachtig debiet voor de keuken.<br />
• Laag geluidsniveau bij het<br />
rooster.<br />
• Zelfreinigend.<br />
• Tot 5 sanitaire ruimtes.<br />
SET<br />
BADKAMER<br />
VMP K<br />
BELGIË<br />
SET WC<br />
VMP K<br />
BELGIË<br />
Code 11022200 11022201 11022202<br />
Afzuiggroep 1 1<br />
- aftakking sanitair<br />
(instelbaar 25 of 50 m 3 /u)<br />
2 1 5<br />
- deksel Ø 80 mm 3 3<br />
- ophanging 1 1<br />
Rooster keuken<br />
+ PF manchet Ø 150 mm<br />
1<br />
Geluiddemper keuken Ø 150 mm 1<br />
Rooster sanitair<br />
+ manchet Ø 80 mm<br />
2 1<br />
Absorb'son Ø80 mm 2 1<br />
Tijdschakelaar 1 uur 1<br />
Inverter 1<br />
Ventilatie voor woningbouw EF<br />
<strong>Catalogus</strong> Benelux <strong>2014</strong> 9
VMC - Enkele flux vochtgestuurd<br />
SET BAHIA COMPACT microwatt<br />
Conformiteit<br />
• Elektrische veiligheid EG.<br />
Voordelen<br />
• Extra plat < 19 cm.<br />
• Stil: 10 dB(A) minder dan<br />
groepen in dezelfde categorie.<br />
• Ideaal voor installaties in<br />
woningen.<br />
Ventilatie voor woningbouw EF<br />
TOEPASSINGSGEBIED<br />
• Algemene en permanente ventilatie van een woning.<br />
• Automatische modulering van de luchtdebieten door<br />
de vochtgestuurde roosters en luchtingangen.<br />
• Besparing op verwarmingskosten en thermisch<br />
comfort van de vochtgestuurde luchtingang.<br />
• Voor het ventileren van een woning of een<br />
appartement.<br />
• Aansluiten van 1 keuken en maximaal 4 sanitaire<br />
ruimtes.<br />
BESCHRIJVING<br />
• Groep van recyclebaar kunststof:<br />
- 1 demonteerbare aftakking Ø 125 mm,<br />
- 4 demonteerbare aftakkingen Ø 80 mm,<br />
- afblaas Ø 125 mm,<br />
- ingebouwde silentblocs,<br />
- bevestigingsschroeven en -ringetjes meegeleverd.<br />
• Gepatenteerd ontwerp met dubbele akoestische<br />
schaal.<br />
• Motorventilator losstaand van de behuizing, d.m.v.<br />
silentblocs en afdichting bij uitlaat.<br />
• EC-motor 7 snelheden voorzien van kogellagers en<br />
thermische beveiliging.<br />
INSTALLATIE<br />
• De groep wordt bevestigd met 4 schroeven.<br />
• Installatie in meerdere posities mogelijk, in<br />
verwarmde ruimte, dakruimte of garage.<br />
• Aansluiting van Ø 125 in de keuken en van Ø 80 in<br />
de badkamer, WC en washok.<br />
• Aansluiting met soepele of starre leidingen, type<br />
Minigaine of Flexigaine. Isoleer de leidingen buiten<br />
de verwarmde ruimtes.<br />
ASSORTIMENT<br />
Naam<br />
Code<br />
GROEP COMPACT MICROWATT SP 11033113<br />
TECHNISCHE KENMERKEN<br />
Ø 125<br />
Ø 80<br />
Ø 80<br />
Ø 80<br />
522<br />
470<br />
489<br />
Afmetingen (mm)<br />
Ø 80<br />
Ø 125<br />
180<br />
346<br />
438 187<br />
Luchttechnische kenmerken<br />
• Ventilator met platte curve voor maximaal 4 sanitaire ruimtes.<br />
• Debiet geregeld door de roosters.<br />
Gecertificeerde kenmerken (referentie CSTBat E.T. 35/01):<br />
www.certita.fr<br />
• Geluidsniveau rooster in keuken: Lw = 33 dB (A).<br />
• Maximum verbruik: 68 Watt.<br />
• Spanning: 230V - 50Hz enkelfasig.<br />
• Elektrische zekering: 2 A.<br />
• Klasse van de groep: IPX2.<br />
• Gewicht (enkele groep): 3,6 kg.<br />
SAMENSTELLING VAN DE SETS<br />
P (Pa)<br />
Naam van de set<br />
Code 11033113<br />
Groep BAHIA COMPACT microwatt 1<br />
Bevestigingsset 1<br />
Deksel Ø 80 mm 2<br />
Aansluiting Ø 125 mm 1<br />
Beugel Easy-clip Ø 125 mm 1<br />
Aansluiting Ø 80 mm 4<br />
Beugel Easy-clip Ø 80 mm 4<br />
Metalen klembeugel Ø 125 mm 1<br />
300<br />
250<br />
200<br />
150<br />
100<br />
50<br />
0<br />
0<br />
7<br />
6<br />
5<br />
4<br />
3<br />
2<br />
1<br />
48<br />
49<br />
53<br />
47<br />
48<br />
51<br />
46<br />
47<br />
50<br />
45<br />
45<br />
49<br />
42 42<br />
47<br />
39 40<br />
44<br />
33<br />
35<br />
39<br />
100 200 300 400<br />
Q (m 3 /u)<br />
56<br />
53<br />
52<br />
51<br />
48<br />
46<br />
40<br />
42 Lw dB(A)<br />
LUCHTINGANGEN<br />
Vochtgestuurd: zie p. 108.<br />
LEIDINGEN EN ACCESSOIRES<br />
Zie p. 91 en 97.<br />
10<br />
<strong>Catalogus</strong> Benelux <strong>2014</strong>
VMC Enkele flux zelfregelend<br />
SFP 300 SP<br />
Conformiteit<br />
• Elektrische veiligheid EG.<br />
Voordelen<br />
• Laag energieverbruik<br />
ventilatoreenheid.<br />
• Laag geluidsniveau.<br />
• Tot 7 ventilatorsnelheden<br />
• Gemakkelijke installatie en<br />
onderhoud.<br />
TOEPASSINGSGEBIED<br />
• Algemene en permanente ventilatie van een woning.<br />
• Controle op luchtverversing met<br />
energiebesparingssysteem.<br />
• Het systeem moet worden aangevuld met:<br />
- Kanalennetwerk.<br />
- Zelfregelende (Bap'SI twin) of vochtgestuurde (Bahia<br />
Curve) roosters.<br />
BESCHRIJVING<br />
• Aansluiting:<br />
- 4 x Ø 125 mm<br />
- Afblaas Ø 125/150 mm<br />
• Silentblocs en bevestigingsschroeven meegeleverd.<br />
• EC-motor met 7 constante drukniveaus.<br />
• 1 tot 7 ventilatiesnelheden.<br />
• Geleverd met:<br />
- 3 aansluitingen + bevestigingsbeugels easy-clip<br />
Ø 125 mm<br />
- 3 overloopdoppen Ø 125/80 mm om een leiding van<br />
Ø 80 mm aan te sluiten<br />
- 1 connector + bevestigingsbeugels easy-clip<br />
Ø 125/150 mm voor de afvoer<br />
• Geschroefde montage in alle posities mogelijk.<br />
ASSORTIMENT<br />
Naam<br />
Code<br />
SFP 300 SP 11033117<br />
TECHNISCHE KENMERKEN<br />
• Afmetingen (mm):<br />
• Spanning 230 V - 50Hz enkelfasig.<br />
• Beveiliging 2 A.<br />
• Klasse van de groep IPX2.<br />
• Gewicht enkele groep = 4 kg.<br />
LUCHTTECHNISCHE EN AKOESTISCHE GEGEVENS<br />
P (W)<br />
300<br />
250<br />
200<br />
150<br />
100<br />
50<br />
0<br />
0<br />
7<br />
6<br />
5<br />
4<br />
3<br />
2<br />
1<br />
50<br />
48<br />
46<br />
44<br />
41<br />
39<br />
31<br />
50<br />
49<br />
46<br />
44<br />
42<br />
39<br />
31<br />
50<br />
48<br />
46<br />
45<br />
43<br />
40<br />
34<br />
51<br />
49<br />
48<br />
45<br />
45<br />
42<br />
45 Lw dB (A)<br />
100 200<br />
300 400 500 600<br />
Q (m 3 /u)<br />
Ventilatie voor woningbouw EF<br />
VERBRUIK<br />
80<br />
60<br />
7<br />
P (W)<br />
40<br />
6<br />
5<br />
4<br />
3<br />
2<br />
20<br />
1<br />
0<br />
0<br />
100 200<br />
300<br />
Q (m 3 /u)<br />
<strong>Catalogus</strong> Benelux <strong>2014</strong> 11
VMC - Dubbele flux met warmtewisselaar<br />
Dee Fly Cube microwatt - Zelfregelend en vochtgestuurd<br />
Conformiteit<br />
• Elektrische veiligheid EG.<br />
Voordelen<br />
• Modi Afwezigheid en BOOST.<br />
• Bypass 100%.<br />
• Microwatt motor.<br />
• Eenvoudige installatie en<br />
configuratie.<br />
• Uitstekend geluidsniveau.<br />
Ventilatie voor woningbouw DF<br />
BESCHRIJVING<br />
• Geschikt voor zelfregelend en vochtgestuurd.<br />
• Nette afwerking: metalen behuizing met rvs-effect<br />
(RAL 9006) - breedte 600 mm.<br />
• De stilste op de markt: slechts 30,7 dB (A) bij 150 m 3 /u<br />
(Lp op 2 meter).<br />
• 2 filters voor verse lucht (G4+F7) en 1 filter op de<br />
afvoerventilatie (G4).<br />
• Bypass 100 %.<br />
• Hoogrendement warmtewisselaar en microwatt<br />
motor.<br />
• 4 snelheden met modi Afwezigheid en Boost.<br />
• Ontworpen en geproduceerd in Frankrijk,<br />
afzonderlijke controle bij verlaten fabriek.<br />
• Garantie 2 jaar.<br />
INSTALLATIE<br />
• Groep te bevestigen aan wand in verticale positie.<br />
• Bevestigingsdoorgang geleverd bij de groep.<br />
• Condensaatafvoer aan te sluiten op PVC-netwerk<br />
Ø 32 - sifon niet geleverd.<br />
• Groep kan op afstand bediend worden met drukknop<br />
(niet geleverd).<br />
• 4 aftakkingen Ø 160mm met Easy-clip beugels.<br />
• IHM: draadloze afstandsbediening.<br />
ASSORTIMENT<br />
Naam<br />
Code<br />
CUBE 300 EU 11023218<br />
CUBE 300 EU + IHM 11023236<br />
CUBE 370 EU 11023215<br />
CUBE 370 EU + IHM 11023237<br />
ACCESSOIRES<br />
Naam<br />
Code<br />
LEIDINGAFDEKKING CUBE / CUBE 11023223<br />
PLAFONDDOORGANG<br />
11023224<br />
LEIDINGEN / CUBE<br />
FILTERS (2 G4 + 1 F7) / CUBE 11023221<br />
TECHNISCHE KENMERKEN<br />
• Verbruik: 230 Watt voor de 300 en 320 Watt voor de 370.<br />
• Warmte-efficiëntie: 90% bij 120 m 3 /u (EN308).<br />
• Spanning: 230V - 50Hz enkelfasig.<br />
• Elektrische zekering: 2 A.<br />
• Gewicht: 42 kg.<br />
1094<br />
1043<br />
597<br />
SAMENSTELLING VAN DE GROEP<br />
Naam Dee Fly Cube 300 en 370<br />
Dee Fly Cube 300 HE microwatt 1<br />
Doorgang voor wandbevestiging 1<br />
Aftakkingen met Easy<br />
4<br />
Clips-aansluitingen D160<br />
Bedieningspaneel (geïntegreerd in de groep) 1<br />
580<br />
345<br />
Uitgeblazen lucht (binnen)<br />
Afgevoerde lucht (buiten)<br />
Afgezogen lucht (binnen)<br />
Verse lucht (buiten)<br />
260<br />
12<br />
<strong>Catalogus</strong> Benelux <strong>2014</strong>
VMC - Dubbele flux met warmtewisselaar<br />
Statische collectieve warmtewisselaar<br />
TOEPASSINGSGEBIED<br />
• Systeem met dubbele flux met warmtewisselaar in<br />
gezamenlijke omgeving.<br />
• Voorverwarming van verse lucht en filtering.<br />
• Nieuwbouw en renovatie.<br />
BESCHRIJVING<br />
• Box van geëxpandeerd polypropyleen.<br />
• 4 aftakkingen van Ø 160 mm.<br />
• Filter G4 bij de afzuiging en filter voor verse lucht bij<br />
de inblaasbox.<br />
• Zeer effectieve tegenstroomse warmtewisselaar<br />
(rendement 85% bij 120 m 3 /u).<br />
• Bypass-uitvoering met verhoging en overventilatie.<br />
INSTALLATIE<br />
Horizontaal hangend aan het plafond:<br />
• In verlaagd plafond van technische ruimte.<br />
• Bevestiging met draadeind van Ø 8 mm.<br />
Verticaal aan de wand:<br />
• In muurkast of technische ruimte.<br />
• Bevestiging met de poten van de vloerbevestigingsset.<br />
• Gebruik van de horizontale montageset.<br />
ASSORTIMENT<br />
Naam<br />
Code<br />
ES300-HE COLL (DEE FLY) 11023131<br />
ES300-HE BYPASS COLL (DEE FLY) 11023133<br />
BED. COLLECTIEVE STATISCHE 11023066<br />
WARMTEWISSELAAR<br />
SET BED + BESTURING ES300<br />
COLL. BYPASS<br />
11023067<br />
GROOTTE - GEWICHT<br />
• Gewicht: 13 kg (zonder bypass) en 14 kg (met bypass)<br />
125,45<br />
571<br />
344,5<br />
270<br />
(Bypass + 100)<br />
TECHNISCHE KENMERKEN<br />
• Geen elektrische voeding (behalve voor bypass-uitvoering).<br />
• Aluminium warmtewisselaar.<br />
• Versie zonder bypass: bediening 2 snelheden met geïntegreerde 30 min. tijdschakelaar<br />
voor hoog debiet in keuken en waarschuwingslampje filterverstopping.<br />
• Versie met bypass: bedieningskast en bediening met 3 werkingsmodi (hoog debiet<br />
keuken 30 minuten en overventilatie) en waarschuwingslampje filterverstopping.<br />
Neem contact met ons op voor afmetingen en berekeningen.<br />
SAMENSTELLING<br />
Conformiteit<br />
• Exclusief van ALDES.<br />
Samenstelling van de set<br />
Code<br />
Statische warmtewisselaar<br />
Poten voor plafondbevestiging<br />
Mondstuk condensaatafvoer<br />
11023131<br />
Silentblocs<br />
Statische warmtewisselaar met bypass<br />
Poten voor plafondbevestiging<br />
Mondstuk condensaatafvoer<br />
11023133<br />
Silentblocs<br />
Bediening voor statische warmtewisselaar zonder bypass 11023066<br />
Bediening voor statische warmtewisselaar met bypass 11023067<br />
Bedieningskast van het systeem met bypass<br />
BIJBEHORENDE VENTILATOREN EN ACCESSOIRES<br />
• RMA p. 520.<br />
• Systeem Dee Fly zonder bypass, zorg voor RMA D200.<br />
• Systeem Dee Fly met bypass, zorg voor RMA 2 zuigers.<br />
250<br />
(Bypass + 100)<br />
Voordelen<br />
• Energiebesparing:<br />
hoogrendement warmtewisselaar.<br />
• Thermisch comfort: gratis<br />
voorverwarmde verse lucht.<br />
• Geluidscomfort:<br />
geen luchtingangen.<br />
• Afzonderlijke warmtewisselaar:<br />
elke woning wint zijn eigen<br />
warmte terug.<br />
890<br />
790<br />
Ventilatie voor woningbouw DF<br />
<strong>Catalogus</strong> Benelux <strong>2014</strong> 13
VMC - Dubbele flux met warmtewisselaar<br />
Verdeelkast<br />
Platte verdeelkast<br />
Geïsoleerde verdeelkast<br />
Geïsoleerde ronde kast<br />
Ventilatie voor woningbouw DF<br />
TOEPASSINGSGEBIED<br />
• Homogene verdeling van de lucht die in de woning<br />
wordt geblazen.<br />
BESCHRIJVING<br />
• Platte verdeelkast 3 of 6 Minigaine-aftakkingen van<br />
ABS voor integratie in een verlaagd plafond van<br />
verwarmde ruimtes.<br />
• Geïsoleerde verdeelkast van PPE 6 aftakkingen voor<br />
integratie buiten verwarmde ruimtes met geïsoleerde<br />
ronde leidingen.<br />
• Geïsoleerde verdeelkast van PPE 7 aftakkingen voor<br />
integratie buiten verwarmd volume met geïsoleerde<br />
ronde leidingen.<br />
ASSORTIMENT<br />
Naam<br />
Code<br />
Minigaine-netwerk<br />
VERDEELKAST 1EQ.125 + 11023048<br />
3EQ.80<br />
VERDEELKAST 1EQ.125 + 11023049<br />
6EQ.80<br />
DEKSEL MINIGAINE EQ.80 11023098<br />
Rond netwerk<br />
VERDEELKAST 6 D80 11023037<br />
ZAK 5 DEKSELS D80 ZWART 11026024<br />
SEQUOIA<br />
Rond netwerk<br />
VERDEELKAST 1 D160 + 6 D125 11023195<br />
VERDEELKAST 1D160 + 1D125 11023194<br />
+ 6D80<br />
AFMETINGEN (mm)<br />
320 100<br />
200<br />
160<br />
425<br />
Platte verdeelkast<br />
Geïsoleerde ronde kast<br />
80<br />
320<br />
100<br />
550<br />
125<br />
448<br />
496<br />
207<br />
207<br />
Ø 125<br />
Geïsoleerde verdeelkast<br />
496<br />
Filters en voorverwarmaccu<br />
200<br />
160<br />
Filtereenheid<br />
400<br />
Voorfilterkast<br />
TOEPASSINGSGEBIED<br />
• Voorfiltering van de verse lucht.<br />
• Voorfiltering van de verse lucht als het Dee<br />
Fly-systeem wordt gebruikt boven de gebruikslimiet.<br />
BESCHRIJVING<br />
• Filtereenheid: G3-filter in plaatstalen ronde kast.<br />
• Voorfilterkast: kast van plaatstaal met ronde<br />
aftakkingen, met zakkenfilter G4.<br />
• Filter- + voorverwarmkast: filtermedium en<br />
elektrische accu 1 kW, aangestuurd door Dee Fly<br />
micro-watt (11023135 en 11023152).<br />
Voorverwarm- en filterkast<br />
ASSORTIMENT<br />
Naam<br />
Code<br />
VOORFILTERKAST D160 11023150<br />
ZAKKENFILTER G4 330X230X250 VERPAKT 11129787<br />
14<br />
<strong>Catalogus</strong> Benelux <strong>2014</strong>
Kunststof kanalen<br />
Minigaine<br />
TOEPASSINGSGEBIED<br />
• Woning.<br />
• Nieuwbouw en renovatie.<br />
• Gebruikstemperatuur: 0°C / + 60°C.<br />
• Brandbestendigheid:<br />
- M2 voor de kanalen,<br />
- M4 voor de accessoires.<br />
Minigaine 40 x 100<br />
BESCHRIJVING<br />
• Afmetingen 40 x 100 mm: equivalent aan Ø 80 mm.<br />
• Mannelijk PVC-kanaal.<br />
• Vrouwelijke accessoires van PS.<br />
ASSORTIMENT<br />
Voordelen<br />
• Eenvoudig aan te brengen<br />
in verlaagd plafond: kleine<br />
afmetingen.<br />
• Kwaliteit van de installatie:<br />
bestand tegen verbrijzeling,<br />
scheurt niet.<br />
• Geringe drukverliezen.<br />
• Esthetisch uiterlijk:<br />
ideaal voor renovaties.<br />
Naam<br />
Code<br />
Minigaine 40 X 100 (equivalent aan Ø 80)<br />
KANAAL MINIGAINE 1M EQ.80 (100X40) 11091101<br />
KANAAL MINIGAINE 3M EQ.80 (100X40) 11091102<br />
RECHTE KOPPELING EQ.80 (40x100) 11023017<br />
MANNELIJKE KOPPELING B80 EQ.80 (40x100) 11023082<br />
VERTICALE BOCHT 90° EQ.80 (40x100) 11023976<br />
HORIZONTALE BOCHT 90° EQ80 (40x100) 11023977<br />
DEKSEL MINIGAINE EQ.80 11023098<br />
BEVESTIGINGSBEUGEL MINIGAINE EQ.80 (40x100) 11023080<br />
SCHROEFDRAAD 2M FLEXIBELE AANSLUITING MINIGAINE EQ80 11023008<br />
Gemengde accessoires 40 x 100<br />
VERTICALE BOCHT MET OVERGANG EQ.80 (40x100) 11023002<br />
RECHT VERBINDINGSSTUK EQ.80 (40x100) 11023978<br />
KUNSTSTOF VERLENGSTUK LG80 B150 BLC/WHI9003 11023046<br />
Kunststof buizen en accessoires<br />
Minigaine 60 x 200<br />
BESCHRIJVING<br />
• Afmetingen 60 x 200 mm: equivalent aan Ø 125 mm.<br />
• Mannelijk PVC-kanaal<br />
• Vrouwelijke accessoires van ABS of PS.<br />
ASSORTIMENT<br />
Naam<br />
Code<br />
Minigaine 60 X 200 (equivalent aan Ø 125)<br />
KANAAL MINIGAINE 1M EQ.125 (200x60) 11023085<br />
KANAAL MINIGAINE 3M EQ.125 (200x60) 11023971<br />
RECHTE AANSLUITING EQ.125 (60 x200) 11023970<br />
MANNELIJKE AANSLUITING LG80 EQ.125 (200x60) 11023083<br />
VERTICALE BOCHT 90° EQ.125 (60x200) 11023974<br />
HORIZONTALE BOCHT 90° EQ80 (60x200) 11023973<br />
HORIZONTAAL T-STUK 90° EQ.125 (60x200) 11023980<br />
VERLOOPSTUK MINIGAINE EQ.80/EQ.125 11023972<br />
DEKSEL EQ.125 (60x200) 11023084<br />
SCHROEFDRAAD 2M FLEXIBELE AANSLUITING MINIGAINE EQ125 11023009<br />
Gemengde accessoires 60 x 200<br />
VERTICALE BOCHT MET OVERGANG EQ.125 (60x200) 11023975<br />
VERTICAAL T-STUK MET OVERGANG EQ.125 (60x200) 11023979<br />
RECHTE AANSLUITING MET OVERGANG EQ.125 (60x200) 11023995<br />
HORIZONTALE BOCHT MET OVERGANG EQ.125 (60x200) 11023994<br />
Ronde kanalen en accessoires Ø 125<br />
KANAAL 3M D125 11023087<br />
VERLENGSTUK 0,25M D125 11023088<br />
<strong>Catalogus</strong> Benelux <strong>2014</strong> 15
Platte kunststof kanalen<br />
ACCESSOIRES MINIGAINE 40 X 100 MM<br />
Kunststof buizen en accessoires<br />
Koppelstuk female<br />
11023017<br />
Dop minigaine haaks Ø 80 mm<br />
11023098<br />
Koppelstuk male<br />
11023082<br />
Bevestigingsbeugel<br />
11023080<br />
ACCESSOIRES MINIGAINE 60 X 200 MM<br />
Verticale bocht 90°<br />
11023976<br />
Verloopbocht voor rooster Ø 80 mm<br />
11023002<br />
Horizontale bocht 90°<br />
11023977<br />
Verloopstuk voor buis Ø 80 mm<br />
11023978<br />
Koppelstuk female<br />
11023970<br />
Koppelstuk male<br />
11023083<br />
Verticale bocht 90°<br />
11023974<br />
Horizontale bocht 90°<br />
11023973<br />
Horizontaal T-stuk 90°<br />
11023980<br />
Verloopstuk<br />
11023972<br />
Dop<br />
11023084<br />
Bevestigingsbeugel<br />
11028081<br />
Verticale bocht 90° voor rooster<br />
11023975<br />
Verticaal T-stuk 90° voor rooster<br />
11023979<br />
EXTRA ACCESSOIRES VOOR MINIGAINE LEIDINGNET<br />
Koppelstuk voor buis<br />
11023995<br />
Horizontale bocht 90° voor buis<br />
11023994<br />
Flexibel verbindingsstuk<br />
2 m Ø 80 mm<br />
11023008<br />
Flexibel verbindingsstuk<br />
2 m Ø 125 mm<br />
11023009<br />
Rond verlengstuk<br />
Ø 80 mm<br />
11023046<br />
Rond verlengstuk<br />
Ø 125 mm<br />
11023088<br />
Koppelstuk female<br />
Ø 125 mm<br />
11023086<br />
16<br />
<strong>Catalogus</strong> Benelux <strong>2014</strong>
Roosters en manchetten<br />
Roosters en manchetten<br />
Voordelen<br />
• BIP: nieuw ontwerp.<br />
BESCHRIJVING<br />
• Kunststof roosters voor afvoer (BIP) en toevoer<br />
(BIO Design).<br />
• Manchet drietand:<br />
- Ø 80 mm: BIP, BIO Design, BAHIA Curve, Bap'SI,<br />
- Ø 125 mm: BIP en BIO Design met aansluiting<br />
Ø 125 mm,<br />
- hygro Ø 125 mm: BAHIA Curve, Bap'SI,<br />
- hygro Ø 125/80 mm: BAHIA Curve.<br />
• Gekartelde manchet:<br />
- uitsluitend Ø 80 mm,<br />
- samenstelling: 1 manchet + 3 verlengstukken,<br />
- geleverd met een blokkeerring,<br />
- verlengstukken apart verkocht voor het vergroten<br />
van de hoogte.<br />
ASSORTIMENT<br />
Naam<br />
Code<br />
Roosters<br />
BIP SANITAIR D80 WIT 11022073<br />
BIP KEUKEN D125 WIT 11022078<br />
BIO DESIGN D80 RECHTHOEKIG 11022064<br />
BIO DESIGN D80 VIERKANT 11022065<br />
BIO DESIGN D125 11022061<br />
AANSLUITING D125 11019023<br />
Manchet drietand<br />
MANCHET KUNSTSTOF D80 H140<br />
DRIETAND VERP.<br />
11022066<br />
MANCHET KUNSTSTOF D125 H125<br />
DRIETAND VERP.<br />
11022077<br />
MANCHET KUNSTSTOF D125 H125<br />
DRIETAND HYGRO<br />
11033007<br />
MANCHET KUNSTSTOF D125/<br />
D80 H127 DRIETAND<br />
11085343<br />
Gekartelde manchet<br />
Gekartelde manchet D80 11022001<br />
GEKARTELD VERLENGSTUK D80 H33 11022003<br />
Manchet plaatstaal<br />
MANCHET PLAATSTAAL D80 L100 11012490<br />
MANCHET D100 H75 + 3POTEN 11012253<br />
MANCHET PLAATSTAAL D125 H125 11012252<br />
MANCHET D160 H130 + 3POTEN 11012254<br />
Roosters en manchetten<br />
ROOSTER + MANCHET<br />
DRIETAND D80<br />
11022067<br />
ROOSTER + MANCHET SANIT.D80 11022016<br />
SE.MANCHET DRIETAND +<br />
ROOSTER D125.<br />
11026015<br />
ROOSTERS<br />
BIP sanitair<br />
Ø 80 mm<br />
11022073<br />
BIO Design<br />
rechthoekig<br />
11022064<br />
BIP keuken<br />
Ø 125 mm<br />
11022078<br />
BIO Design vierkant<br />
Ø 80 mm<br />
11022065<br />
MANCHETTEN DRIETAND<br />
Manchet<br />
Ø 80 mm<br />
H = 140 mm<br />
11022066<br />
Manchet<br />
Ø 125 mm<br />
H = 125 mm<br />
11022077<br />
GEKARTELDE MANCHET<br />
Gekartelde manchet Ø 80 mm<br />
H = 133 mm<br />
11022001<br />
MANCHET PLAATSTAAL<br />
Manchet plaatstaal<br />
Ø 125 mm H = 300 mm<br />
11022055<br />
ROOSTERS + MANCHETTEN<br />
Blokkeerring<br />
Ø 125 mm<br />
11087043<br />
Rooster keuken<br />
Ø 150 mm met filter<br />
1102<strong>2015</strong><br />
BIO Design vierkant<br />
Ø 125 mm<br />
11022061<br />
Hygromanchet<br />
Ø 125 mm<br />
H = 125 mm<br />
11033007<br />
Aansluiting<br />
Ø 125 mm<br />
11019023<br />
Hygromanchet<br />
Ø 125/80 mm<br />
H = 125 mm<br />
11085343<br />
Gekarteld verlengstuk Ø 80 mm<br />
H = 33 mm<br />
11022003<br />
Manchet plaatstaal<br />
Ø 150 mm + vlamdover<br />
11022007<br />
Kunststof buizen en accessoires<br />
BIP + manchet drietand<br />
Ø 80 mm<br />
11022067<br />
BIP + gekartelde manchet<br />
Ø 80 mm<br />
11022016<br />
BIP + manchet drietand<br />
Ø 125 mm<br />
11026015<br />
<strong>Catalogus</strong> Benelux <strong>2014</strong> 17
Dakkappen<br />
Dakkappen voor ventilatie<br />
500 x 400<br />
128<br />
245<br />
Voordelen<br />
• Beschikbaar in grijs en bruin.<br />
• Onopvallende integratie.<br />
• Weinig drukverlies.<br />
Kunststof buizen en accessoires<br />
Ø 147<br />
TOEPASSINGSGEBIED<br />
• Luchtafvoer of -inlaat voor installatie van VMC.<br />
• Niet gebruiken voor VMC Gas.<br />
• Voor alle soorten dakbedekking: pannen, leien, enz.<br />
BESCHRIJVING<br />
• Deflector van ABS met beschermrooster.<br />
• Beschikbaar in grijs (RAL7015) en bruin (RAL8028).<br />
• Manchet van gegalvaniseerd plaatstaal Ø 150 mm.<br />
• Aansluiting van Ø 125 mm met adapterkoppeling<br />
geleverd.<br />
• Loodslab 500 x 400 mm.<br />
ASSORTIMENT<br />
Naam<br />
Code<br />
Dakkappen voor ventilatie grijs + loodslab 11022036<br />
Dakkappen voor ventilatie bruin + loodslab 11022042<br />
18<br />
<strong>Catalogus</strong> Benelux <strong>2014</strong>
Kunststof roosters<br />
GPA<br />
Voordelen<br />
• Verkrijgbaar in rond of vierkant.<br />
• Muggengaas.<br />
• Nieuw ontwerp.<br />
GPA rond<br />
GPA 154x154<br />
BESCHRIJVING<br />
• Luchttoevoer en -afvoer<br />
• Aanzuig en afblaas van VMC.<br />
• Materiaal wit kunststof.<br />
• Schuine lamellen.<br />
• Muggengaas.<br />
• GPA 186x186: aansluiting meerdere diameters,<br />
diepte 115 mm.<br />
INSTALLATIE<br />
• Aansluiting op rond kanaal.<br />
• Wand- of plafondmontage.<br />
• GPA rond: bevestiging met lijm of zichtbare<br />
schroeven.<br />
• GPA vierkant: bevestiging van het roosterhuis met<br />
schroeven, verborgen achter een verwijderbare<br />
afdekking voor gemakkelijk onderhoud.<br />
GPA 186x186<br />
ASSORTIMENT<br />
Naam Ø Aansluiting Code<br />
GPA Ø 128 100 mm 11001504<br />
GPA Ø 160 125 mm 11001505<br />
GPA Ø 200 150 mm 11001506<br />
GPA 154 x 154 100 - 125 mm 11001502<br />
GPA 186 x 186 100 - 110 - 120 - 130 - 150 mm 11001503<br />
Kunststof buizen en accessoires<br />
Zelfregelende roosters<br />
Bap'SI twin<br />
ASSORTIMENT<br />
Naam<br />
Code<br />
BAP'SI TWIN 25 D125 WIT 11019321<br />
BAP'SI TWIN 50 D125 WIT 11019320<br />
BAP'SI TWIN 75 D125 WIT 11019189<br />
<strong>Catalogus</strong> Benelux <strong>2014</strong> 19
Vochtgestuurde<br />
BAHIA Curve: algemeen<br />
Kunststof buizen en accessoires<br />
Bahia Curve L<br />
Bahia Curve S<br />
GEBRUIKSMOGELIJKHEDEN<br />
• Vochtgestuurde gecontroleerde mechanische<br />
ventilatie (GMV).<br />
• Woningen en tertiaire ruimtes.<br />
• Nieuwbouw en renovatie.<br />
BESCHRIJVING<br />
• Vochtgestuurd afzuigventiel.<br />
- Constant basisdebiet of vochtgestuurd debiet.<br />
- Vraaggestuurd piekdebiet: zie de tabel hiernaast.<br />
• Uniek design voor naadloze inbouw.<br />
• Uitvoeringen en accessoires voor alle<br />
toepassingsvarianten.<br />
• Drukbereik: 80-160Pa.<br />
• Diverse modellen:<br />
- Bahia Curve L voor debieten > 50 m 3 /u (keuken).<br />
- Bahia Curve S voor debieten < 50 m 3 /u (sanitaire<br />
ruimtes).<br />
- Bahia Curve Tertiaire S en L.<br />
TOEPASSING<br />
• Uitvoeringen met aansluitstuk Ø 125 mm (Roll-In<br />
rubber):<br />
- Bevestiging door insteken in: manchetten, RT Flex,<br />
buizen.<br />
- Het Roll-In rubber zorgt voor luchtdichtheid en<br />
oplegging op de wand.<br />
• Uitvoeringen met aansluitstuk Ø 80 mm<br />
- Bevestiging door insteken in: manchetten, buizen.<br />
• Uitvoeringen zonder aansluitstuk:<br />
- Clipbevestiging op aansluitstuk Ø 125 mm (Roll-In<br />
rubber), Ø 116 mm (Roll-In rubber) of Ø 100 mm<br />
(foampakking).<br />
- Direct op de wand geschroefd.<br />
- Clipbevestiging op renovatieplaat.<br />
REGELING PIEKDEBIET<br />
IR PRES PUSH CORD<br />
Inschakeling<br />
met infrarood<br />
afstandsbediening<br />
(bijgeleverd).<br />
Timergestuurd<br />
debiet**.<br />
Netvoeding via<br />
accessoires.*<br />
LET OP:<br />
batterijvoeding niet<br />
aanbevolen.<br />
Automatische<br />
inschakeling bij aanwezigheidsmelding<br />
in vertrek.<br />
Timergestuurd<br />
debiet**.<br />
Batterij- of<br />
netvoeding via<br />
accessoires.*<br />
Inschakeling met<br />
knop (apart te<br />
bestellen).<br />
Bij inschakeling met<br />
drukknop (pulsen)<br />
➡ timergestuurd<br />
debiet**<br />
Bij inschakeling met<br />
ON/OFF-schakelaar<br />
➡ debiet niet<br />
timergestuurd***.<br />
Batterij- of<br />
netvoeding via<br />
accessoires.*<br />
Inschakeling met<br />
trektouwtje.<br />
Timergestuurd<br />
debiet**.<br />
Geen elektrische<br />
voeding.<br />
* Batterij: 9V alkaline type 6LR61 (apart bestellen).<br />
Of netvoeding: via Interface 9 VDC-230VAC (zie Elektrische accessoires).<br />
** Piekdebiet gedurende 20 minuten (Bahia Curve S) of 30 minuten (Bahia Curve L)<br />
na pulsaansturing (behalve PRES: uitschakeling na 25 s).<br />
*** Schakelaar op ON = piekdebiet; OFF = basisdebiet.<br />
Netvoeding via accessoires nodig.*<br />
AKOESTISCHE EIGENSCHAPPE<br />
Type ventiel<br />
Lw in dB(A) Dnew (C) Dnew (C) in dB met<br />
bij 136 Pa in dB geluidsring<br />
C13* 36 54 61<br />
Geluid: conform testrapporten WTCB nr. AC11-26033003 en CETIAT n°1114127-1.<br />
Het Technisch advies en de certificaten geven de waarden die bij certificering<br />
minimaal vereist zijn.<br />
* De overige C-ventielen presteren ten minste even goed.<br />
** De overige B-, W- en BW-ventielen presteren ten minste even goed.<br />
20<br />
<strong>Catalogus</strong> Benelux <strong>2014</strong>
Roosters: Accessoires<br />
Accessoires Bap'SI twin, Bahia Curve<br />
Voordelen<br />
• Voor het installeren van roosters<br />
in alle configuraties, nieuwbouw<br />
en bij renovaties<br />
Aansluiting<br />
BESCHRIJVING<br />
Aansluitingen<br />
Ø 125 en Ø 116 (afdichting Roll-In), Ø 100 (afdichting<br />
schuim)<br />
• Worden vastgeklikt op een rooster zonder aansluiting,<br />
voor aansluiting op een bestaande leiding met<br />
Ø 125, Ø 116, Ø 100 mm.<br />
• Compatibel met Bap'SI, Bap'SI twin, Bahia Curve.<br />
Ø 80/100 en Ø 80/125 (lipafdichting)<br />
• Worden vastgeklikt op het rooster Bahia Curve,<br />
voor aansluiting op een bestaande leiding Ø 100 en<br />
Ø 125 mm.<br />
• Compatibel met Bahia Curve.<br />
AFMETINGEN (mm)<br />
Aansluiting Ø 125<br />
ref. 11019023<br />
Aansluiting Ø 100<br />
ref. 11019025<br />
Aansluiting<br />
Ø 80/125<br />
ref. 11015017<br />
Aansluiting<br />
Ø 80/100<br />
ref. 11015274<br />
Roosters en eindstukken<br />
Isolatiering<br />
• Als deze vlak achter het rooster wordt geplaatst in<br />
een leiding van Ø 125, wordt de akoestische isolatie<br />
tussen ruimtes verbeterd. De ring wordt aangeraden<br />
in open keukens.<br />
• Compatibel met Bap'SI, Bap'SI twin, Bahia Curve.<br />
SERIE<br />
Naam Code Verp.<br />
AANSLUITING D125 11019023 10<br />
AANSLUITING D100 11019025 10<br />
AANSLUITING D80/125 11015017 10<br />
AANSLUITING D80/100 11015274 1<br />
ISOLATIERING<br />
D125 ROOSTER<br />
11019429 30<br />
Isolatiering<br />
ref. 11019429<br />
ASSORTIMENT ELEKTRISCHE<br />
ACCESSOIRES<br />
• Zie p. 143.<br />
<strong>Catalogus</strong> Benelux <strong>2014</strong> 21
Roosters: Accessoires<br />
Elektrische accessoires Bahia Curve<br />
ASSORTIMENT<br />
Naam Code Verp.<br />
INTERFACE 9VDC/230VAC 11015280 1<br />
BAHIA CURVE<br />
Voordelen<br />
• Interface 9 VDC - 230 VAC voor<br />
het rechtstreeks aansluiten van<br />
een Bahia Curve rooster op<br />
230 V netspanning.<br />
Roosters en eindstukken<br />
Interface 9 VDC - 230 VAC<br />
VMC afzuigkappen met mechanische klep<br />
Afzuigkap luifelmodel met mechanische klep<br />
Voordelen<br />
• Sober design.<br />
• Past mooi bij standaard<br />
meubels.<br />
ASSORTIMENT<br />
Naam<br />
Afzuigkap luifelmodel met mechanische<br />
klep<br />
ACCESSOIRE<br />
Naam<br />
METALEN FILTER VOOR AFZUIGKAP<br />
LUIFELMODEL<br />
Code<br />
11018005<br />
Code<br />
11018006<br />
AFMETINGEN (mm)<br />
VMC afzuigkap met elektrische bediening<br />
Afzuigkap luifelmodel met elektrische bediening<br />
Voordelen<br />
• Sober design.<br />
• Past mooi bij standaard<br />
meubels.<br />
AFMETINGEN (mm)<br />
ASSORTIMENT<br />
Naam<br />
Afzuigkap luifelmodel met elektrische<br />
bediening<br />
Code<br />
11022006<br />
80 40<br />
50<br />
13<br />
9,5<br />
16<br />
126<br />
480<br />
99<br />
190<br />
22<br />
80 40<br />
50<br />
13<br />
480<br />
190<br />
9,5<br />
16<br />
598<br />
126<br />
99<br />
22<br />
598<br />
22<br />
<strong>Catalogus</strong> Benelux <strong>2014</strong>
VMT Mod-systeem<br />
Hoofdmodule Pilot Mod<br />
Voordelen<br />
• Slechts 2 draden voor<br />
informatie + voeding.<br />
• Aangeven van storingen.<br />
• Aangeven van aantal<br />
verbonden modules.<br />
Pilot Mod<br />
TOEPASSINGSGEBIED<br />
• VMT Mod-systeem<br />
• Te gebruiken in een of meerdere zones.<br />
• met sensoren Agito, Aanwezigheid, CO 2 .<br />
BESCHRIJVING<br />
• Noodzakelijk voor de werking van de VMT Mod.<br />
• Centraliseert alle informatie van de bus.<br />
• Levert voeding en informatie aan het systeem.<br />
• Heeft een knop voor modusselectie 'alles of weinig'<br />
of 'proportioneel'.<br />
• Geeft aan hoeveel modules met het systeem<br />
verbonden zijn.<br />
• Detecteert storingen en kortsluitingen in het systeem<br />
en geeft deze aan.<br />
ASSORTIMENT<br />
Naam<br />
Code<br />
Module Pilot Mod 11017150<br />
AFMETINGEN (mm)<br />
92<br />
35 58<br />
INGEBRUIKNAME<br />
• LET OP: Voeding 12VAC / 12 VA via transformator 11017110 zie p. accessoires. Het<br />
gebruik van de koppeling Pilot Mod 11017150 + transformator 11017110 is verplicht<br />
voor een CEM-certificering.1 module Pilot Mod per transformator (zie p. 161).<br />
• LET OP: 1 Pilot Mod per geventileerde zone.<br />
• Door zijn formaat kan de module worden gemonteerd op de DIN-rail van elektrische<br />
kasten. Breedte komt overeen met 2 elektrische modules.<br />
• Door slechts 2 draden verbonden met het systeem, doorsnede 1,5 of 2,5 mm².<br />
• Maximum aantal detectoren CO2 Mod per hoofdmodule Pilot Mod: 1.<br />
Roosters en eindstukken<br />
<strong>Catalogus</strong> Benelux <strong>2014</strong> 23
VMT Mod-systeem<br />
Optionele modules<br />
Voordelen<br />
• Slechts 2 draden voor<br />
informatie + voeding.<br />
• Aangeven van storingen.<br />
• Communicatie met buiten:<br />
GTB, GTC, klok, contact in<br />
raamsponning, enz.<br />
Roosters en eindstukken<br />
In/Out 0-10V Mod Relay Mod Contact Mod<br />
TOEPASSINGSGEBIED<br />
• VMT Mod-systeem<br />
• Te gebruiken in een of meerdere zones.<br />
• met sensoren Agito, Aanwezigheid, CO 2 .<br />
BESCHRIJVING<br />
3 modules waardoor vele interacties mogelijk zijn met<br />
elementen buiten het VMT Mod-systeem.<br />
• De module In/Out 0-10V ontvangt van of verzendt naar<br />
buiten het systeem een waarde van 0 tot 10V. Deze<br />
waarde komt overeen met een CO 2 - (0-2000 ppm),<br />
bewegings- (0-100 %) of ventilatiegehalte (0-100 %).<br />
- 1 ingang 0-10V.<br />
- 1 uitgang 0-10V / max. 20 mA.<br />
• De module Relay Mod is een relais dat de<br />
status van een systeemelement verzendt:<br />
aanwezigheidssignalering, overtreding van de CO 2 -<br />
drempel, openingsstatus van de klep, storing, enz.<br />
- 1 contact normaal open.<br />
- Voor het overgaan van 500 mA bij 230 VAC.<br />
• De module Contact Mod ontvangt informatie van<br />
buiten en forceert een reactie.<br />
- 2 digitale ingangen, droog contact per module.<br />
Contacten normaal open.<br />
- Voorbeelden van ingangbekabeling: contact in<br />
raamsponning, klok, schakelaar.<br />
- Reacties veroorzaakt bij de uitgang: ventilatie<br />
geforceerd op maximum, minimum, of uit. Selecteren<br />
van de reactie via een knop op de module (1 knop<br />
per ingang).<br />
ASSORTIMENT<br />
Naam<br />
Code<br />
MODULE IN/OUT 0-10V MOD 11017151<br />
MODULE RELAY MOD 11017152<br />
MODULE CONTACT MOD 11017153<br />
AFMETINGEN (mm)<br />
92<br />
35 58<br />
INSTALLATIE<br />
• Door zijn formaat kan de module worden gemonteerd op de DIN-rail van elektrische<br />
kasten. Breedte komt overeen met 2 elektrische modules.<br />
• Door slechts 2 draden verbonden met het systeem, doorsnede 1,5 of 2,5 mm².<br />
• Maximum aantal optionele modules per hoofdmodule Pilot Mod:<br />
- 1 module In/Out 0-10V Mod.<br />
- 2 modules Relay Mod.<br />
- 2 modules Contact Mod.<br />
Installatievoorbeelden<br />
VMT Mod CO2 + verzenden van informatie over CO 2 -gehalte naar een GTB.<br />
Transformator<br />
Pilot Mod<br />
In/Out 0-10V Mod<br />
C02 Mod<br />
VMT Mod Aanwezigheid + aangeven van een storing via een lampje.<br />
GTB<br />
MDA Mod<br />
Transformator<br />
Pilot Mod<br />
Relay Mod<br />
Optic Mod<br />
MDA Mod met MR<br />
Relais 500 mA max<br />
VMT Mod Agito + sturing van de werking van het systeem met een klok.<br />
Transformator<br />
Pilot Mod<br />
Contact Mod<br />
Optic Mod<br />
MDA Mod met MR<br />
Klok: stoppen van de<br />
ventilatie tijdens de<br />
sluitingsuren van het<br />
gebouw.<br />
24<br />
<strong>Catalogus</strong> Benelux <strong>2014</strong>
VMT Mod-systeem<br />
MDA Mod<br />
TOEPASSINGSGEBIED<br />
• VMT Mod-systeem<br />
• Te gebruiken in een of meerdere zones.<br />
• Met sensoren Agito, Aanwezigheid, CO 2 .<br />
BESCHRIJVING<br />
• Afhankelijk van informatie van de hoofdmodule Pilot<br />
Mod, moduleert de MDA Mod het debiet in zijn<br />
tak van het netwerk om de luchtverversing aan te<br />
passen aan de behoeften.<br />
• De MDA Mod werkt volgens het alles of nietsprincipe,<br />
maar moduleert het debiet door het<br />
variëren van de openingsduur = chronoproportionele<br />
werking.<br />
- Bij aanwezigheidswerking: hij is 100% van de<br />
tijd open (100% van het nominale debiet) bij<br />
aanwezigheid, of 10% van de tijd open (10% van<br />
het nominale debiet) bij afwezigheid.<br />
- Bij agito-werking: hij is x% van de tijd open (x% van het<br />
nominale debiet) bij aanwezigheid, of 10% van de tijd<br />
open (10% van het nominale debiet) bij afwezigheid.<br />
- Bij CO 2 -werking: hij is open (100% van het nominale<br />
debiet) als het aanbevolen gehalte is overschreden,<br />
of 10% van de tijd open (10% van het nominale<br />
debiet) als het aanbevolen gehalte niet is bereikt.<br />
• Deze chronoproportionele regelmodus heeft 2 grote<br />
voordelen:<br />
- het nominale debiet kan worden geregeld door een MR,<br />
- bij inblazen worden de sproeiers gebruikt met<br />
hun nominale debiet waardoor ze geen hinder<br />
veroorzaken voor aanwezigen.<br />
• Eén type MDA Mod. Selecteren van de inblaas- of<br />
afzuigmodus via een schakelaar op de MDA Mod.<br />
• De MDA Mod’s regelen hun debiet automatisch<br />
afhankelijk van het aantal modules bij het inblazen<br />
en afzuigen.<br />
• Indicatoren van de kleppositie van de MDA Mod<br />
(open/gesloten):<br />
- positioneringscursor voor de klep,<br />
- led voor het weergeven van het openings- of<br />
sluitingsbericht.<br />
• Advies: koppel de werking van de MDA Mod aan<br />
een klok die overeenkomt met de gebruiksuren<br />
(bv.: 08,00 - 20,00 uur). Hierdoor kan het verbruik<br />
worden verlaagd. Sluit hiervoor de klok aan op een<br />
optionele module Contact Mod.<br />
• Koppel de MDA Mod aan een MR voor een exacte<br />
controle van het debiet.<br />
ASSORTIMENT<br />
Naam<br />
Code<br />
MDA 125 Mod 11017140<br />
MDA 160 Mod 11017141<br />
MDA 200 Mod 11017142<br />
MDA 250 Mod 11017143<br />
MDA 315 Mod 11017144<br />
AFMETINGEN (mm)<br />
NB: Motorblok gelijk onafhankelijk van diameter van de MDA Mod.<br />
Ø 124<br />
195<br />
Voordelen<br />
• Slechts 2 draden voor<br />
informatie + voeding.<br />
• Diameters van 125 tot 315 mm,<br />
metaal.<br />
• Optimale luchtverspreiding<br />
(chronoproportioneel).<br />
• Waterdichtheid netwerk<br />
(2 afdichtingen).<br />
• Openingsindicator<br />
van de MDA Mod.<br />
TECHNISCHE KENMERKEN<br />
• Diameters van de MDA:<br />
- Ø 125 mm (max. debiet 160 m 3 /u*),<br />
- Ø 160 mm (max. debiet 250 m 3 /u*),<br />
- Ø 200 mm (max. debiet 375 m 3 /u*),<br />
- Ø 250 mm (max. debiet 500 m 3 /u*),<br />
- Ø 315 mm (max. debiet 1100 m 3 /u bij 4 m/s*),<br />
* Gebruik een MR. Tolerantie voor het debiet (0; +30%).<br />
• Gewicht van de MDA Mod: 700 tot 2500 g afhankelijk van diameter.<br />
• Drukbereik: dat van de MR oftewel 50 - 200 Pa.<br />
INSTALLATIE<br />
• Door slechts 2 draden verbonden met het systeem, doorsnede 1,5 of 2,5 mm².<br />
• Maximum aantal MDA Mod’s per hoofdmodule Pilot Mod: 6.<br />
• LET OP: Installeer voor eenzelfde Pilot Mod absoluut hetzelfde aantal MDA MOD bij<br />
het inblazen als het afzuigen.<br />
• Voor een betere verdeling van de debieten wordt aangeraden om eenzelfde diameter<br />
te gebruiken voor de MDA Mod’s voor inblazen onderling en voor de MDA Mod’s voor<br />
afzuigen onderling.<br />
224<br />
Roosters en eindstukken<br />
<strong>Catalogus</strong> Benelux <strong>2014</strong> 25
VMT Mod-systeem<br />
Sensor Optic Mod<br />
Voordelen<br />
• Gemakkelijke installatie.<br />
• Slechts 2 draden voor<br />
informatie + voeding.<br />
• Geen onderhoud nodig.<br />
• Agito systeem:<br />
exclusief bij <strong>Aldes</strong>.<br />
Roosters en eindstukken<br />
TOEPASSINGSGEBIED<br />
• VMT Mod-systeem<br />
• Te gebruiken in een of meerdere zones.<br />
• Met sensoren Agito, Aanwezigheid.<br />
BESCHRIJVING<br />
• De bewegingen in de ruimte worden gedetecteerd<br />
door de optische sensor (infraroodstraling) die<br />
elektrische impulsen (0-1) naar de hoofdmodule<br />
stuurt voor behandeling van de informatie.<br />
• De optische sensor bestaat uit:<br />
- een lens van Fresnel,<br />
- pyro-elektrische sensoren.<br />
• Heeft een led voor het weergeven van detecties.<br />
INSTALLATIE<br />
• Door slechts 2 draden verbonden met het systeem,<br />
doorsnede 1,5 of 2,5 mm².<br />
• Maximum aantal Optic Mod-sensoren per<br />
hoofdmodule Pilot Mod: 8.<br />
• De sensoren worden bevestigd in het verlaagde<br />
plafond door een gat van 62 tot 70 mm.<br />
• Plaatsen van de sensoren:<br />
- Gebruik Aanwezigheid:<br />
Detectiezone = zone op 1 m van de wanden, 4 m x 4 m.<br />
Max. installatiehoogte plafondpositie: 3,5 m.<br />
Max. installatiehoogte wandpositie: ongeveer 2,5 m.<br />
- Gebruik Agito:<br />
Optimale afstand tussen 2 sensoren: 2,4 tot 4,2 m.<br />
Detectiezone = zone op 1 m van de wanden.<br />
Max. installatiehoogte plafondpositie: 3,5 m.<br />
ASSORTIMENT<br />
Naam<br />
Code<br />
Sensor Optic Mod 11017135<br />
AFMETINGEN (mm)<br />
31<br />
31<br />
KEUZE VAN DE MODULES<br />
Systeem<br />
Keuze van de modules*<br />
Type Installatie Werking Hoofdmodule Optionele<br />
module<br />
Aanwezigheid Multizone<br />
(MDA Mod)<br />
Alles of weinig Pilot Mod<br />
geconfigureerd in<br />
de modus 'Alles of<br />
weinig'<br />
-<br />
Agito<br />
Monozone<br />
(Ventilator)<br />
Multizone<br />
(MDA Mod)<br />
Monozone<br />
(Ventilator)<br />
Alles of weinig<br />
Chronoproportioneel<br />
Chronoproportioneel<br />
Ø 80<br />
Pilot Mod<br />
geconfigureerd in<br />
de modus 'Alles of<br />
weinig'<br />
Pilot Mod<br />
geconfigureerd<br />
in de modus<br />
'proportioneel'<br />
Pilot Mod<br />
geconfigureerd<br />
in de modus<br />
'proportioneel'<br />
Relay Mod<br />
-<br />
Relay Mod<br />
* Het betreft hier het minimum aantal modules dat nodig is voor de werking van het<br />
systeem. Voor extra opties is het natuurlijk mogelijk om optionele modules toe te<br />
voegen. Voor de configuraties van de modules: zie de montagehandleiding.<br />
26<br />
<strong>Catalogus</strong> Benelux <strong>2014</strong>
VMT Mod-systeem<br />
Sensor CO2 Mod<br />
Voordelen<br />
• Gemakkelijke installatie.<br />
• Slechts 3 draden voor<br />
informatie + voeding.<br />
• Automatische herijking -<br />
Geen onderhoud.<br />
• Speciaal geschikt voor grote<br />
ruimtes.<br />
TOEPASSINGSGEBIED<br />
• VMT Mod-systeem<br />
• Te gebruiken in een of meerdere zones.<br />
• CO 2 -detectie.<br />
BESCHRIJVING<br />
• Voor het meten van CO 2 -concentraties in een ruimte.<br />
• De werking is gebaseerd op het meten van de<br />
absorptie van infraroodstralen om zo een concentratie<br />
in een ruimte te bepalen. De CO 2 -meting wordt niet<br />
beïnvloed door stof en waterdamp.<br />
• Het meetbereik van de sensor is 0 tot 2000 ppm.<br />
• Activeringsgrens: standaard 1100 ppm (onder<br />
Technisch advies).<br />
- Grens instelbaar tussen 700 en 1700 ppm met<br />
stappen van 200 ppm via een schakelaar (buiten<br />
Technisch advies).<br />
• Het uitgangssignaal staat in verhouding tot de<br />
gemeten concentratie in de lucht.<br />
• Reactietijd < 7 minuten.<br />
• Verbruik van de sensor: 500 mA.<br />
INSTALLATIE<br />
• Door 3 draden verbonden met het systeem,<br />
doorsnede 1,5 of 2,5 mm².<br />
- De 3 e draad zorgt voor de extra voeding die nodig is<br />
voor de werking van de CO2-sensor.<br />
Aan te sluiten op de 'V+'-pool van de module Pilot<br />
Mod.<br />
• Maximum aantal sensoren CO2 Mod per hoofdmodule<br />
Pilot Mod: 1.<br />
• Installatie aan de wand in de betreffende ruimte.<br />
• Installatiehoogte bij wandmontage: 1,5 tot 3,5 m.<br />
• Vermijd luchtstromen (deuren, inblazen, enz.) en<br />
dode zones (rekken, gordijnen, enz.).<br />
• Niet te dicht bij warmtebronnen en gebruikers<br />
plaatsen (straal van 1 tot 2 m rondom een werkplek).<br />
ASSORTIMENT<br />
Naam<br />
Code<br />
Sensor CO2 Mod 11017136<br />
AFMETINGEN (mm)<br />
95<br />
95<br />
KEUZE VAN DE MODULES<br />
Systeem<br />
Keuze van de modules*<br />
Type Installatie Werking Hoofdmodule Optionele module<br />
CO 2 Multizone<br />
(MDA Mod)<br />
Alles of weinig<br />
(met drempel)<br />
Pilot Mod<br />
geconfigureerd in<br />
de modus 'Alles of<br />
weinig'<br />
-<br />
Monozone<br />
(Ventilator)<br />
Monozone<br />
(Ventilator)<br />
Alles of weinig<br />
(met drempel)<br />
Proportioneel<br />
82<br />
Pilot Mod<br />
geconfigureerd in<br />
de modus 'Alles of<br />
weinig'<br />
Pilot Mod<br />
geconfigureerd<br />
in de modus<br />
'proportioneel'<br />
32<br />
Relay Mod<br />
In/Out 0-10V Mod<br />
* Het betreft hier het minimum aantal modules dat nodig is voor de werking van het<br />
systeem. Voor extra opties is het natuurlijk mogelijk om optionele modules toe te<br />
voegen. Voor de configuraties van de modules: zie de montagehandleiding.<br />
Roosters en eindstukken<br />
<strong>Catalogus</strong> Benelux <strong>2014</strong> 27
Systeem VMT<br />
TDA<br />
Voordelen<br />
• Automatische werking.<br />
• Gemakkelijke installatie.<br />
Roosters en eindstukken<br />
TOEPASSINGSGEBIED<br />
• Systeem VMT.<br />
• Te gebruiken in een of meerdere zones.<br />
• Aanwezigheidssensor.<br />
• Werkt niet met het VMT Mod-systeem en de<br />
bijbehorende modules.<br />
BESCHRIJVING<br />
• De TDA kan worden geïnstalleerd als vervanging<br />
voor een sensor Optic Mod + hoofdmodule Pilot<br />
Mod + MDA Mod.<br />
• 1 TDA per tak van het netwerk.<br />
• Automatische modulering van het luchtdebiet<br />
afhankelijk van de behoeften.<br />
• Toevoer bij aanwezigheid: luchtverversing als de<br />
ruimte in gebruik is.<br />
• Mogelijkheid om de aanwezigheidsinformatie over te<br />
brengen op een relais.<br />
• Terminal zonder toevoer voor esthetische<br />
homogeniteit.<br />
• Afzuigterminal met automatische<br />
aanwezigheidsdetectie.<br />
• Verminderd debiet: 7,5 m 3 /u bij 100 Pa.<br />
• Basisdebiet: 25, 50, 75 of 90 m 3 /u bij 100 Pa.<br />
• Versie batterij: 6LR61 meegeleverd.<br />
ASSORTIMENT<br />
Naam<br />
Code<br />
TDA 12 VAC 11017106<br />
TDA 12 VAC<br />
11017126<br />
+ aansluiting op relais<br />
TDA batterij 11017105<br />
TDA vast 11017107<br />
AFMETINGEN (mm)<br />
TECHNISCHE KENMERKEN<br />
155 56 28<br />
Diameter van de aansluiting Aansluiting Ø 125 mm met afdichting<br />
Elektrische voeding Batterij 9V alkaline (type 6LR61) of netspanning 12 VAC<br />
Detectietype<br />
Lens van Fresnel opgenomen in de terminal<br />
Drukbereik<br />
100-160 Pa<br />
Gewicht<br />
270 g<br />
INSTALLATIE<br />
155<br />
2<br />
1<br />
1<br />
: TDA; : Ventilator.<br />
28<br />
<strong>Catalogus</strong> Benelux <strong>2014</strong>
Systeem VMT<br />
Sensor CO2 Sens<br />
Voordelen<br />
• Speciaal geschikt voor grote<br />
ruimtes.<br />
TOEPASSINGSGEBIED<br />
• Systeem VMT.<br />
• Te gebruiken in een zone.<br />
• CO 2 -detectie.<br />
• Werkt niet met het VMT Mod-systeem.<br />
BESCHRIJVING<br />
• De sensor CO2 Sens kan worden geïnstalleerd als<br />
vervanging voor een sensor CO2 Mod + module<br />
Pilot Mod.<br />
• Voor het meten van CO 2 -concentraties in een ruimte.<br />
• De werking is gebaseerd op het meten van de<br />
absorptie van infraroodstralen om zo een concentratie<br />
in een ruimte te bepalen. De CO 2 -meting wordt niet<br />
beïnvloed door stof en waterdamp.<br />
ASSORTIMENT<br />
Naam<br />
Code<br />
SENSOR CO2 SENS 11017090<br />
TECHNISCHE KENMERKEN<br />
• De CO 2 -sensor heeft een 24 V voeding.<br />
• Het meetbereik van de sensor is 0 tot 2000 ppm.<br />
• Activeringsgrens: 1100 ppm.<br />
• Het uitgangssignaal van 0-10 V staat in verhouding tot de gemeten concentratie in<br />
de lucht.<br />
• Reactietijd < 9 minuten.<br />
• Verbruik van de sensor: < 2,5 W.<br />
INSTALLATIE<br />
• Installatie aan de wand in de betreffende ruimte.<br />
• Installatiehoogte bij wandmontage: 1,5 tot 3,5 m.<br />
• Vermijd luchtstromen (deuren, inblazen, enz.) en dode zones (rekken, gordijnen, enz.).<br />
• Niet te dicht bij warmtebronnen en gebruikers plaatsen (straal van 1 tot 2 m rondom<br />
een werkplek).<br />
2<br />
3<br />
Roosters en eindstukken<br />
4<br />
1<br />
: Sensor; : Spannings- of frequentievariator (indien niet in ventilator geïntegreerd);<br />
: Ventilator; : Diffusor.<br />
<strong>Catalogus</strong> Benelux <strong>2014</strong> 29
Systemen VMT Mod: Accessoires<br />
Elektrische voeding<br />
Roosters en eindstukken<br />
TOEPASSINGSGEBIED<br />
• VMT Mod-systeem<br />
BESCHRIJVING<br />
• Voeding:<br />
- Binnen het VMT Mod-systeem wordt alleen de Pilot<br />
Mod gevoed. Deze voedt vervolgens de rest van het<br />
systeem via de 2-dradige bus.<br />
- Voeding via transformator 230VAC / 12VAC - 12VA<br />
Zekering ref. 11017110.<br />
LET OP: Het gebruik van de koppeling Pilot Mod<br />
11017150 + transformator 11017110 is verplicht voor<br />
een CEM-certificering.<br />
LET OP: 1 Pilot Mod-module per transformator<br />
• Bescherming van het systeem:<br />
- De transformator 11017110 is uitgerust met een<br />
geïntegreerde 100 mA-zekering.<br />
- Zorg voor een C2-schakelaar voor de transformator.<br />
ASSORTIMENT<br />
Naam<br />
TRANSFORMATOR 230V/12V AC<br />
P:12VA<br />
Code<br />
11017110<br />
AFMETINGEN (mm)<br />
93<br />
70 68,5<br />
INSTALLATIE<br />
• In VMT Mod: 1 module Pilot Mod per transformator.<br />
• Door zijn formaat kan de module worden gemonteerd op de DIN-rail van elektrische<br />
kasten. Breedte komt overeen met 4 elektrische modules.<br />
Spannings-/frequentievariators<br />
Spanningsvariator<br />
Frequentievariator<br />
TOEPASSINGSGEBIED<br />
• VMT Mod-systeem<br />
• Te gebruiken in een zone.<br />
• Sensoren Agito, Aanwezigheid, CO 2 .<br />
BESCHRIJVING<br />
Zie p. 257.<br />
Regelmodules MR<br />
Zie p. 514.<br />
30<br />
<strong>Catalogus</strong> Benelux <strong>2014</strong>
Semistarre slangen<br />
Waterdichte slangverbinding: RT Flex<br />
virtuo-fix<br />
Voordelen<br />
• Waterdichtheid van de verbinding<br />
kolom/rooster gegarandeerd.<br />
• 'Alles-in-een'-product voor een<br />
eenvoudige en snelle installatie.<br />
• Compatibel met <strong>Aldes</strong>-roosters<br />
van Ø 125 mm.<br />
TOEPASSINGSGEBIED<br />
• Waterdichte en duurzame aansluiting van uitgangen<br />
(kolom/rooster) in collectieve of tertiaire netwerken.<br />
• Compatibel met roosters Ø 125 mm ALDES: Bap<br />
color, Bap'Si, Bahia, BH, TDA.<br />
• Compatibel met standaard netwerk of met afdichting.<br />
• Montage op alle soorten gipsplaat < 18 mm.<br />
BESCHRIJVING<br />
• Een 'alles-in-een'-product met een vrouwelijke<br />
aansluiting, een uittrekbare slang en een drietand<br />
manchet voor aansluiting op het rooster en<br />
vastzetten in de gipsplaat.<br />
Verbinding bestaand uit:<br />
1) een metalen vrouwelijke uitsluiting die bij voorkeur<br />
wordt ingebouwd in een doorgang met afdichting<br />
(in dat geval geen afdichting of schroef nodig).<br />
2) een uittrekbare alflex aluminium slang van 10 tot<br />
30 cm of van 30 tot 120 cm.<br />
• een kunststof manchet bestaande uit:<br />
3) een mondstuk dat de verbinding en waterdichtheid<br />
van het rooster in de slang garandeert<br />
4) een drietand manchet die op het mondstuk wordt<br />
geklemd en om zichzelf wordt gedraaid en die zorgt<br />
voor de mechanische hechting in de gipsplaat als<br />
het geheel wordt teruggedrukt.<br />
ASSORTIMENT<br />
Naam Verp. Code<br />
RT FLEX - 10-30 cm per stuk 11091315<br />
RT FLEX - 30-120 cm per stuk 11091316<br />
KRAAG DRIETAND RT<br />
FLEX<br />
• Waterdichtheid Klasse C<br />
gegarandeerd door CETIAT-test<br />
nr. 2714166.<br />
• M0.<br />
Conformiteit<br />
INSTALLATIE<br />
TECHNISCHE KENMERKEN<br />
Per zak<br />
• Deel slang van Alflex aluminium 12/100 e .<br />
van 6 stuks 11018569<br />
• M0 tot aan gipsplaat.<br />
• Verlengt de waterdichtheid klasse C van het starre netwerk met afdichting (CETIAT-test<br />
nr. 2714166).<br />
• Compatibel met roosters van Ø 125 mm: Bap color, Bap'SI, Bahia, BH, Tda.<br />
• Niet compatibel met verwarmingsketelafzuiging (BAZ) bij VMC gaz.<br />
• Gemiddelde gebruikstemperaturen: -30 °C tot +120 °C.<br />
• Smeltpunt alflex aluminium = 660 °C.<br />
Roosters en eindstukken<br />
TEKST VAN VOORSCHRIFT<br />
- De afzuigmondstukken worden op de verticale kolommen aangesloten door een<br />
terminalverbinding M0 Ø 125 type RT flex als de lengte korter is dan 1,2 m of star in<br />
het tegenovergestelde geval, en door een etagecollector. Zelfsnijdende leidingen zijn<br />
verboden om luchttechnische en akoestische redenen.<br />
- Bij het gebruik van eindverbindingen RT flex, is de verlenging van de waterdichtheid<br />
klasse C van een netwerk met afdichting gegarandeerd. Het totale stroomdebiet van de<br />
installatie, verlaagd met 10% tot 5% door het gebruik van accessoires met afdichting,<br />
kan worden verminderd met 1% in het geval van een netwerk met afdichting + RT flex.<br />
<strong>Catalogus</strong> Benelux <strong>2014</strong> 31
Laagverbruik afzuigomkasting klasse C4<br />
C.VEC microwatt<br />
Voordelen<br />
• Debiet zichtbaar op display.<br />
• 2 versies: verticaal of in serie.<br />
Ventilatoren, kasten en centrales<br />
TOEPASSINGSGEBIED<br />
• Afzuigventilator voor VMC-systeem.<br />
• Gezamenlijke woningbouw en utiliteitsruimtes.<br />
• Certificering C4 (400°C / 1/2 u).<br />
INSTALLATIE<br />
• Dakruimte/technische ruimtes.<br />
• Binnen/buiten.<br />
BESCHRIJVING<br />
• 2 maten omkasting tot 2500 m 3 /u.<br />
• Omkasting van gegalvaniseerd staal met<br />
luchtstroomverdeler.<br />
• 2 versies: afblaas in serie (RH) of verticale afblaas (RV).<br />
• 1 of 2 ronde aanzuigleidingen afhankelijk van de<br />
configuratie. RV (verticale afblaas) 2 aanzuigleidingen,<br />
RH (horizontale afblaas) 1 aanzuigleiding.<br />
• Motor met elektronische schakeling gemonteerd<br />
op massieve gegalvaniseerde steun met<br />
trillingsdempers.<br />
• Voorgeprogrammeerde en voorbekabelde stuurkaart<br />
voor elektromagnetische compatibiliteit klasse B<br />
(woning).<br />
• Direct aangedreven schoepenwiel.<br />
• Voorzien van alarm-drukschakelaar en<br />
veiligheidsschakelaar.<br />
• Intuïtief bedieningspaneel.<br />
ASSORTIMENT<br />
Naam<br />
Code<br />
CVEC 1000 RV MICROWATT + 11025121<br />
CVEC 1000 RH MICROWATT + 11025122<br />
CVEC 2500 RV MICROWATT + 11025123<br />
CVEC 2500 RH MICROWATT + 11025124<br />
ACCESSOIRES<br />
Naam<br />
Code<br />
Flexibele manchet aanzuiging<br />
MS PRO M0 D315 11094694<br />
MS PRO M0 D400 11094696<br />
Flexibele manchet afblaas<br />
MS.REF.M0+KADER -D315 11025131<br />
MS.REF.M0+KADER -D400 11025075<br />
ELEKTRISCHE ACCESSOIRES<br />
(zie p. 255)<br />
Naam<br />
Code<br />
ZEKERING 1,6A - 2,5A 11057052<br />
ZEKERING 4A - 6,3A 11057054<br />
GROOTTE - GEWICHT<br />
H<br />
TYPE<br />
C.VEC 1000 RV<br />
microwatt<br />
C.VEC 1000 RH<br />
microwatt<br />
C.VEC 2500 RV<br />
microwatt<br />
C.VEC 2500 RH<br />
microwatt<br />
A<br />
G<br />
A<br />
(mm)<br />
D<br />
(mm)<br />
B<br />
H<br />
(mm)<br />
FLEXIBELE MANCHET M0<br />
Afblaas<br />
(mm)<br />
E<br />
Ø E<br />
(mm)<br />
F<br />
Aantal<br />
aftakkingen<br />
(aanzuiging)<br />
E<br />
Gewicht<br />
(kg)<br />
763 534 434 171 X 131 315 2 30<br />
763 534 434 182 X 131 315 1 30<br />
901 629 529 196 X 213 400 2 52<br />
901 629 529 215 X 213 400 1 52<br />
Type Aanzuiging Ø (mm) Afblaas Ø (mm)<br />
C.VEC 1000 microwatt 315 315 + kader<br />
C.VEC 2500 microwatt 400 400 + kader<br />
ELEKTRISCHE KENMERKEN<br />
• EC-motor 230V, 50/60 Hz, klasse B, IP 44.<br />
Type<br />
C.VEC 1000<br />
microwatt<br />
C.VEC 2500<br />
microwatt<br />
Brandklasse Snelheid motor<br />
(tpm)<br />
C4<br />
Ø 160<br />
C4<br />
Ø 160<br />
Nominaal<br />
vermogen<br />
(HP)<br />
Max.<br />
verbruikt<br />
vermogen<br />
(W)<br />
Zekering<br />
(A)<br />
1800 1/3 320 2<br />
1500 1 735 5<br />
32<br />
<strong>Catalogus</strong> Benelux <strong>2014</strong>
Laagverbruik afzuigomkasting klasse C4<br />
inoVEC microwatt<br />
TOEPASSINGSGEBIED<br />
• Afzuigventilator voor VMC-systeem.<br />
• Gezamenlijke woningbouw en utiliteitsruimtes.<br />
• Certificering C4 Ø 160 (400°C / 1/2u).<br />
INSTALLATIE<br />
• Binnen/buiten.<br />
• Dakruimte/technische ruimtes.<br />
BESCHRIJVING<br />
• 7 modellen inoVEC microwatt tot 12000 m 3 /u.<br />
• Bekasting van gegalvaniseerd plaatstaal beschikbaar<br />
in een versie met verticale afblaas (RV) of afblaas in<br />
serie (RH).<br />
• Monoblok-bekasting met geïntegreerde,<br />
voorbekabelde en in de fabriek voorgeprogrammeerde<br />
microwatt kast.<br />
• Motor-ventilatorsamenstel met schoep met dubbele<br />
aanzuigopening, snaarwielaandrijving, gemonteerd<br />
op schuifrails.<br />
• Voorzien van alarm-drukschakelaar en<br />
veiligheidsschakelaar.<br />
• Brede, ergonomische deuren.<br />
• Silentblocs. Bevestigingspoten.<br />
• Beschikbaar in de versie 'geschroefde bekasting',<br />
de versie 'Epoxybehandeling' en de versie '60 Hz'.<br />
Raadpleeg ons.<br />
ASSORTIMENT<br />
Naam<br />
Code<br />
Versie met verticale afblaas<br />
INOVEC 3000 µW RV cfg 11059011<br />
INOVEC 4000 µW RV cfg 11059012<br />
INOVEC 5000 µW RV cfg 11059013<br />
INOVEC 6500 µW RV cfg 11059014<br />
INOVEC 8000 µW RV cfg 11059015<br />
INOVEC 10000 µW RV cfg 11059016<br />
INOVEC 12000 µW RV cfg 11059017<br />
Versie met horizontale afblaas<br />
INOVEC 3000 µW RH cfg 11059031<br />
INOVEC 4000 µW RH cfg 11059032<br />
INOVEC 5000 µW RH cfg 11059033<br />
INOVEC 6500 µW RH cfg 11059034<br />
INOVEC 6500 µW RH cfg 11059034<br />
INOVEC 10000 µW RH cfg 11059036<br />
INOVEC 12000 µW RH cfg 11059037<br />
ACCESSOIRES<br />
Naam<br />
Code<br />
Flexibele manchet aanzuiging<br />
MS PRO M0 D400 11094696<br />
MS PRO M0 D500 11094698<br />
Flexibele manchet aanzuiging<br />
SET MANCHET.REF.M0 -D500 11025076<br />
SET MANCHET.AANZ/REF.M0 -D630 11025077<br />
SET MANCHET.AANZ/REF.M0 -D710 11025080<br />
GROOTTE - GEWICHT<br />
Type<br />
L<br />
(mm)<br />
L<br />
R<br />
P<br />
(mm)<br />
H<br />
(mm)<br />
Afblaas<br />
(mm)<br />
Ø A<br />
P<br />
H<br />
Ø N<br />
(mm)<br />
Gewicht<br />
(kg)<br />
inoVEC 3000 RV 1280 802 741 280x333 of Ø 500 400 72<br />
inoVEC 4000 RV 1280 802 741 332x396 of Ø 500 400 78<br />
inoVEC 5000 RV 1280 802 741 332x396 of Ø 500 400 77<br />
inoVEC 6500 RV 1460 932 859 394x473 of Ø 630 500 103<br />
inoVEC 8000 RV 1460 932 859 394x473 of Ø 630 500 97<br />
inoVEC 10000 RV 1695 1102 936 467x557 of Ø 630 630 138<br />
inoVEC 12000 RV 1695 1102 936 467x557 of Ø 630 630 144<br />
FLEXIBELE MANCHET M0<br />
Type Aanzuiging Ø (mm) Afblaas Ø (mm)<br />
inoVEC 3000 RV - 4000 RV - 5000 RV 400 500<br />
inoVEC 3000 RH - 4000 RH - 5000 RH 500 500<br />
inoVEC 6500 RV - 8000 RV 500 630<br />
inoVEC 6500 RH - 8000 RH 630 630<br />
inoVEC 10000 RV - 12000 RV 630 710<br />
inoVEC 10000 RH - 12000 RH 710 710<br />
ELEKTRISCHE KENMERKEN<br />
• Asynchrone driefasige motor 230/400 V, klasse F, IP55.<br />
• Enkelfasige voeding 230 V - 50 Hz (behalve inoVEC 12000, driefasige voeding 230/400 V).<br />
Type Brandklasse Max.<br />
debiet<br />
(m 3 /u)<br />
Voeding<br />
Aantal<br />
polen<br />
Voordelen<br />
• Gepatenteerd ALDES-systeem.<br />
• Geïntegreerde en voorbekabelde<br />
microwatt bekasting.<br />
• Afblaas verticaal of in serie.<br />
• Certificering C4 Ø 160.<br />
• Eenvoudige installatie en<br />
onderhoud.<br />
Nom.<br />
motorverm.<br />
(kW)<br />
Max.<br />
Verbruik<br />
(A)<br />
inoVEC 3000 C4 Ø 160 3300 Mono 4 0,55 6,7<br />
inoVEC 4000 C4 Ø 160 4500 Mono 4 0,75 7,2<br />
inoVEC 5000 C4 Ø 160 5500 Mono 4 1,1 9<br />
inoVEC 6500 C4 Ø 160 7300 Mono 4 1,1 9<br />
inoVEC 8000 C4 Ø 160 8300 Mono 4 2,2 16<br />
inoVEC 10000 C4 Ø 160 10000 Mono 4 2,2 16<br />
inoVEC 12000 C4 Ø 160 13000 Drie 4 3 8,5<br />
Ventilatoren, kasten en centrales<br />
<strong>Catalogus</strong> Benelux <strong>2014</strong> 33
Ventilatiebox<br />
VEKITA +<br />
Ventilatoren, kasten en centrales<br />
TOEPASSINGSGEBIED<br />
• Afzuiging/inblazing van lucht.<br />
• Kleine utiliteitsruimtes.<br />
• Verschillende snelheden.<br />
INSTALLATIE<br />
• Horizontaal/verticaal.<br />
• Systeemplafonds/dakruimte/technische ruimtes.<br />
• Binnen/buiten.<br />
BESCHRIJVING<br />
• Bekasting van gegalvaniseerd plaatstaal met 2 ronde<br />
aansluitingen in serie.<br />
• 2 V motor met mogelijke variabele snelheid op 'high<br />
speed' tot aan VEKITA+ 700.<br />
• Direct aangedreven schoepenwiel.<br />
• Elektrisch klemmenblok aan de buitenkant van de<br />
bekasting.<br />
• Versie met meerdere aansluitingen voor afzuiging tot<br />
aan model 450.<br />
• Geïsoleerde versie: binnenzijde gevoerd met<br />
geluidsisolatie M1 van 25 mm.<br />
NB: voor de geïsoleerde modellen wordt het sterk<br />
aangeraden een autotransformator te gebruiken.<br />
ASSORTIMENT<br />
Naam<br />
Code<br />
NIET GEÏSOLEERDE VERSIE<br />
VEKITA + 300 SIMPLE 11056014<br />
VEKITA + 300 MULTI 11056016<br />
VEKITA + 450 SIMPLE 11056040<br />
VEKITA + 450 MULTI 11056018<br />
VEKITA + 700 SIMPLE 11056042<br />
VEKITA+ 2000 SIMPLE 11056046<br />
VEKITA+ 3000 SIMPLE 11056048<br />
GEÏSOLEERDE VERSIE<br />
VEKITA + 450 GEÏSOLEERD 11056041<br />
VEKITA + 450 MULTI-GEÏSOLEERD 11056019<br />
VEKITA + 700 GEÏSOLEERD 11056043<br />
VEKITA+ 2000 GEÏSOLEERD 11056047<br />
VEKITA+ 3000 GEÏSOLEERD 11056049<br />
SNELHEIDVARIATORS<br />
Naam<br />
Code<br />
ELEK. VAR. MONO 1,5A 11086572<br />
ELEK. VAR. MONO 3A 11086024<br />
ELEK. VAR. MONO 5A VEKITA 11086013<br />
AUTOTRANSF. 1,5A MONO 11086100<br />
AUTOTRANSF 3,5A MONO 11086418<br />
AUTOTRANSF 5,0A MONO 11086417<br />
GROOTTE - GEWICHT<br />
R<br />
E<br />
P<br />
Ø N<br />
300 450-700-2000-3000<br />
H<br />
C<br />
Ø N<br />
D<br />
Type H P C D E Ø N R Gewicht<br />
(mm) (mm) (mm) (mm) (mm) Ø N1 (mm) (mm) (kg)<br />
Vekita+ 300 180 360 338 495 93 125 368 6<br />
Vekita+ 300 multi 267 360 338 495 149 125 368 6<br />
Vekita+ 450 267 360 368 495 165 160 368 8,5<br />
Vekita+ 450 multi 267 360 368 425 165 160 368 8,5<br />
4 x 125<br />
Vekita+ 700 297 360 368 425 170 200 368 9,5<br />
Vekita+ 2000 400 545 605 597 216 315 535 25<br />
Vekita+ 3000 545 630 685 602 316 400 535 33<br />
H<br />
P<br />
R<br />
E<br />
Voordelen<br />
• Eenvoudig te installeren.<br />
• Binnen/buiten.<br />
• Versie met geluidsisolatie.<br />
• Verschillende snelheden.<br />
• Versie met meerdere aftakkingen<br />
tot VEKITA+ 450.<br />
• Ultradun model VEKITA+ 300.<br />
FLEXIBELE MANCHET M0<br />
Type Aanzuiging Ø (mm) Afblaas Ø (mm)<br />
Vekita+ 300 125 125<br />
Vekita+ 300 multi 4 x 125 125<br />
VEKITA+ 450 160 160<br />
VEKITA+ 450 multi 4 x 125 160<br />
VEKITA+ 700 200 200<br />
VEKITA+ 2000 315 315<br />
VEKITA+ 3000 400 400<br />
ELEKTRISCHE KENMERKEN<br />
Eenfasige motor met uitwendige rotor 230 V / 50-60 Hz met geïntegreerde thermische<br />
beveiliging. Isolatie klasse B.<br />
Type Wiel (mm) Aantal polen Max. verbruikt Zekering (A)<br />
vermogen (W)<br />
VEKITA+ 300 Reactie 180 2 55 0,3<br />
VEKITA+ 450 Actie 133 2 121 0,63<br />
VEKITA+ 700 Actie 133 2 175 1,10<br />
VEKITA+ 2000 Actie 216 4 640 3,00<br />
VEKITA+ 3000 Actie 240 4 1000 5,00<br />
Ø N<br />
Ø N<br />
C<br />
D<br />
34<br />
<strong>Catalogus</strong> Benelux <strong>2014</strong>
Ventilatiebox<br />
VEKITA +<br />
ACCESSOIRES<br />
Naam<br />
Code<br />
Flexibele manchet aanzuiging<br />
MS PRO M0 D125 11094690<br />
MS PRO M0 D160 11094691<br />
MS PRO M0 D200 11094692<br />
MS PRO M0 D315 11094694<br />
MS PRO M0 D400 11094696<br />
Flexibele manchet afblaas<br />
RS - D125 11096932<br />
SET MANCHET.REF.M0 -D160 11025063<br />
SET MANCHET.REF.M0 -D200 11025064<br />
SET MANCHET.REF.M0 -D315 11025066<br />
SET MANCHET.REF.M0 -D400 11025067<br />
SET 4 SCHOKDEMPERS 40/45 11034385<br />
GAASROOSTER D160 11056101<br />
GAASROOSTER D200 11056012<br />
GAASROOSTER D225 11094884<br />
GAASROOSTER D315 11058205<br />
GAASROOSTER D400 11056100<br />
Ventilatoren, kasten en centrales<br />
<strong>Catalogus</strong> Benelux <strong>2014</strong> 35
Laagverbruik ventilatiebuis<br />
VIK microwatt<br />
Voordelen<br />
• Laag energieverbruik.<br />
• Enkelfasige voeding<br />
• Aftakkingen in serie.<br />
• Optioneel geïntegreerd filter.<br />
• Optioneel geïsoleerde bekasting.<br />
Ventilatoren, kasten en centrales<br />
TOEPASSINGSGEBIED<br />
• Afzuiging/inblazing van lucht tot 12000 m 3 /u.<br />
• Gemiddelde tot grote utiliteitsruimtes.<br />
INSTALLATIE<br />
• Binnen/buiten.<br />
• Nieuw/renovatie.<br />
BESCHRIJVING<br />
• Omkasting van plaatstaal met ronde aftakkingen in<br />
serie. Geleverd met een ter plekke te bevestigen, in<br />
de fabriek voorbekabelde en voorgeprogrammeerde<br />
elektronicakast. Inclusief regelpotentiometer.<br />
• Ventilator met motor gemonteerd op schuifrail en<br />
gescheiden van de omkasting door silentblocs.<br />
• Aangedreven door poelie-riem.<br />
• Rail voor inwendig filter (filter G4 of F5 als optie).<br />
NB: voor verwarming of koeling van de lucht, zie<br />
'Batterijen', p. 238 tot 240.<br />
ASSORTIMENT met opties naar<br />
keuze<br />
Naam<br />
Code<br />
KAST + motorventilator<br />
VIK Nr. 1 zonder MV 11028005<br />
MV 4000 microwatt<br />
OPT28085<br />
MV 5000 microwatt<br />
OPT28086<br />
VIK Nr. 2 zonder MV 11028010<br />
MV 7000 microwatt<br />
OPT28087<br />
MV 8500 microwatt<br />
OPT28088<br />
VIK Nr. 3 zonder MV 11028060<br />
MV 12000 microwatt<br />
OPT28089<br />
GROOTTE - GEWICHT<br />
Type<br />
L<br />
(mm)<br />
P<br />
(mm)<br />
L<br />
E<br />
H<br />
(mm)<br />
E<br />
(mm)<br />
P1<br />
(mm)<br />
H<br />
H1<br />
(mm)<br />
P1<br />
E1<br />
(mm)<br />
P<br />
E1<br />
Ø N<br />
(mm)<br />
H1<br />
Gewicht<br />
(kg)<br />
VIK 4000 1161 737 675 1131 304 387 600 500 77<br />
VIK 5000 1161 737 675 1131 304 387 600 500 80<br />
VIK 7000 1406 941 943 1378 471 522 717 630 121<br />
VIK 8500 1406 941 943 1378 471 522 717 630 127<br />
VIK 12000 1406 941 943 1378 471 522 717 630 150<br />
Kast<br />
microwatt<br />
161 231 591 15<br />
FLEXIBELE MANCHETTEN M0<br />
Type Aanzuiging Ø (mm) Afblaas Ø (mm)<br />
VIK 4000 - 5000 500 500<br />
VIK 7000 tot 12000 630 630<br />
ELEKTRISCHE KENMERKEN<br />
• Asynchrone motor IP55 - klasse F - driefasig 230/400 V - 50 Hz.<br />
• Enkelfasige voeding 230 V - 50/60 Hz (behalve VIK 8500 en VIK 12000, driefasige<br />
voeding 230/400 V).<br />
• Thermische bescherming door opening en met automatische heractivering in de motor<br />
geïntegreerd (PTO met blootliggende draden) en rechtstreeks aansluitbaar op de<br />
microwatt-kast (zie montagehandleiding).<br />
Type<br />
Nom.<br />
motorverm.<br />
(kW)<br />
Aantal<br />
polen<br />
Max. verbruikt<br />
vermogen (W)<br />
Max.<br />
stroomverbruik<br />
(A)<br />
VIK 4000 microwatt 1,1 4 1400 9<br />
VIK 5000 microwatt 1,5 4 2400 15<br />
VIK 7000 microwatt 1,8 4 2800 16<br />
VIK 8500 microwatt 3 4 4800 8<br />
VIK 12000 microwatt 4 4 6020 10,7<br />
36<br />
<strong>Catalogus</strong> Benelux <strong>2014</strong>
Laagverbruik ventilatiebuis<br />
VIK microwatt<br />
LUCHTTECHNISCHE EN AKOESTISCHE KENMERKEN<br />
• De onderstaande curven zijn vastgesteld volgens de norm NF EN ISO 5801.<br />
• : Lp (dB (A)) = niveau van akoestische druk gemeten op 4 meter van de bekasting, afblaas aangesloten.<br />
• : Lw (dB (A)) = akoestisch drukniveau gemeten in het aanzuigkanaal.<br />
• P (Pa) = statische druk P (W) = verbruikt vermogen.<br />
VIK 4000 microwatt<br />
VIK 5000 microwatt<br />
P (Pa)<br />
P (W)<br />
400<br />
300<br />
200<br />
100<br />
0<br />
1500<br />
1000<br />
500<br />
53<br />
75<br />
100 Pa 300 Pa<br />
200 Pa Max.<br />
54<br />
82<br />
56<br />
60<br />
51<br />
65<br />
1000 2000 3000 4000 5000<br />
Q (m 3 /u)<br />
100 Pa 300 Pa<br />
200 Pa Max.<br />
P (Pa)<br />
P (W)<br />
800<br />
600<br />
400<br />
200<br />
0<br />
2500<br />
2000<br />
1500<br />
1000<br />
500<br />
56<br />
100 Pa 400 Pa<br />
200 Pa Max.<br />
82<br />
300 Pa<br />
57<br />
53<br />
87<br />
75<br />
54<br />
82<br />
1000 2000 3000 4000 5000 6000<br />
Q (m 3 /u)<br />
100 Pa 400 Pa<br />
200 Pa Max.<br />
300 Pa<br />
Ventilatoren, kasten en centrales<br />
0<br />
1000 2000 3000 4000 5000<br />
Q (m 3 /u)<br />
0<br />
1000 2000 3000 4000 5000 6000<br />
Q (m 3 /u)<br />
0<br />
10<br />
23<br />
30<br />
40<br />
53<br />
74<br />
92<br />
115<br />
135 185<br />
G4<br />
0<br />
10<br />
23<br />
30<br />
40<br />
53<br />
74<br />
92<br />
115<br />
135 185<br />
G4<br />
0<br />
2<br />
5<br />
12<br />
21<br />
32<br />
48<br />
65<br />
78<br />
95 127<br />
F5<br />
0<br />
2<br />
5<br />
12<br />
21<br />
32<br />
48<br />
65<br />
78<br />
95 127<br />
F5<br />
VIK 7000 microwatt<br />
VIK 8500 microwatt<br />
600<br />
500<br />
54<br />
80<br />
200 Pa<br />
300 Pa<br />
400 Pa<br />
Max.<br />
800<br />
700<br />
600<br />
57<br />
85<br />
200 Pa 500 Pa<br />
300 Pa 600 Pa<br />
400 Pa Max.<br />
P (Pa)<br />
400<br />
300<br />
200<br />
51<br />
74<br />
52<br />
80<br />
55<br />
85<br />
P (Pa)<br />
500<br />
400<br />
300<br />
200<br />
50<br />
79<br />
65<br />
90<br />
100<br />
100<br />
0<br />
2000 4000 6000 8000<br />
Q (m 3 /u)<br />
0<br />
2000 4000 6000 8000<br />
Q (m 3 /u)<br />
4000<br />
5000<br />
3000<br />
4000<br />
P (W)<br />
2000<br />
200 Pa<br />
300 Pa<br />
400 Pa<br />
Max.<br />
P (W)<br />
3000<br />
2000<br />
200 Pa 500 Pa<br />
300 Pa 600 Pa<br />
400 Pa Max.<br />
1000<br />
1000<br />
0<br />
2000 4000 6000 8000<br />
Q (m 3 /u)<br />
0<br />
2000 4000 6000 8000<br />
Q (m 3 /u)<br />
0 20 33 40 40 55 75 90 115<br />
0 10 13 15 50 70 85 105 125<br />
G4<br />
F5<br />
0 20 33 40 40 55 75 90 115<br />
0 10 13 15 50 70 85 105 125<br />
G4<br />
F5<br />
<strong>Catalogus</strong> Benelux <strong>2014</strong> 37
Laagverbruik ventilatiebuis<br />
VIK microwatt<br />
LUCHTTECHNISCHE EN AKOESTISCHE KENMERKEN<br />
• De onderstaande curven zijn vastgesteld volgens de norm NF EN ISO 5801.<br />
• : Lp (dB (A)) = niveau van akoestische druk gemeten op 4 meter van de<br />
bekasting, afblaas aangesloten.<br />
• : Lw (dB (A)) = akoestisch drukniveau gemeten in het aanzuigkanaal.<br />
• P (Pa) = statische druk P (W) = verbruikt vermogen.<br />
Ventilatoren, kasten en centrales<br />
VIK 12000 microwatt<br />
P (Pa)<br />
700<br />
600<br />
500<br />
400<br />
300<br />
200<br />
100<br />
6000<br />
5000<br />
0<br />
300 Pa<br />
400 Pa<br />
500 Pa<br />
Max.<br />
2000 4000 6000 8000 10000 12000 14000 16000<br />
Q (m 3 /u)<br />
4000<br />
300 Pa<br />
400 Pa<br />
500 Pa<br />
Max.<br />
P (W)<br />
3000<br />
2000<br />
1000<br />
0 2000 4000 6000 8000 10000 12000 14000 16000<br />
Q (m 3 /u)<br />
G4<br />
0 20 33 40 40 55 75 90 115 140 170 195 235 270<br />
F5<br />
0 10 13 15 50 70 85 105 125 150 185 220 260 300<br />
BESCHIKBARE OPTIES (vervolg)<br />
ELEKTRISCH<br />
Detectie filterverstopping<br />
AFWERKING<br />
Epoxy omkasting VIK nr. 1<br />
Epoxy omkasting VIK nr. 2<br />
Epoxy omkasting VIK nr. 3<br />
Epoxy omkasting + MV VIK nr. 1<br />
Epoxy omkasting + MV VIK nr. 2<br />
Epoxy omkasting + MV VIK nr. 3<br />
Uitschroefbare omkasting<br />
Toegangszijde links<br />
Toegangszijde tegenover standaard<br />
ACCESSOIRES<br />
Naam<br />
Code<br />
OPT28030<br />
OPT28071<br />
OPT28073<br />
OPT28076<br />
OPT28072<br />
OPT28074<br />
OPT28075<br />
OPTVISSE<br />
OPT58171<br />
OPT58172<br />
Naam<br />
Code<br />
SET MANCHET.AANZ/REF.M0 -D630 11025077<br />
GAASROOSTER D500 11056374<br />
GAASROOSTER D630 11056375<br />
VERVANGEND FILTER G4 VIK.1 11028050<br />
VERVANGEND FILTER G4 VIK.2 11028048<br />
VERVANGEND FILTER F5 VIK.1 11028049<br />
VERVANGEND FILTER F5 VIK.2 11028047<br />
ELEKTRISCHE ACCESSOIRES (zie p. 256)<br />
ZEKERING 6,3A - 10A 11057055<br />
ZEKERING 11A - 16A 11057056<br />
38<br />
<strong>Catalogus</strong> Benelux <strong>2014</strong>
Laagverbruik ventilatiecentrale<br />
TVEC GII microwatt<br />
Voordelen<br />
• Laagverbruik centrale.<br />
• Enkelfasige voeding.<br />
• Vele modules (Zie centrale<br />
TVEC GII).<br />
• Meerdere opstellingen mogelijk.<br />
TOEPASSINGSGEBIED<br />
• Afzuiging en inblazing van de lucht met<br />
luchtvoorbehandeling.<br />
INSTALLATIE<br />
• Horizontaal.<br />
• Technische ruimtes/terras.<br />
• Binnen/buiten.<br />
BESCHRIJVING<br />
• Gegalvaniseerde omkasting met 3 mogelijke<br />
opstellingen. Geleverd met een ter plekke<br />
te bevestigen, in de fabriek voorbekabelde en<br />
voorgeprogrammeerde elektronicakast. Inclusief<br />
regelpotentiometer.<br />
• Instelbare poten voor aanpassing aan alle soorten<br />
ondergrond.<br />
• Ventilator met motor en dubbele opening gemonteerd<br />
op schuifrail en gescheiden van de omkasting door<br />
silentblocs.<br />
• Standaard voorzien van alarm-drukschakelaar.<br />
• Afstandsbediening beschikbaar.<br />
ASSORTIMENT met opties naar<br />
keuze<br />
Naam<br />
Code<br />
TVEC GLL MICROWATT (TVEC 1)<br />
TVEC 1 opst 1 zonder MV 11056401<br />
TVEC 1 opst 2 zonder MV 11056402<br />
TVEC 1 opst 3 zonder MV 11056403<br />
MV A1 microwatt<br />
OPT57300<br />
MV B1 microwatt<br />
OPT57301<br />
MV C1 microwatt<br />
OPT57302<br />
MV D1 microwatt<br />
OPT57303<br />
TVEC GLL MICROWATT (TVEC 2)<br />
TVEC 2 opst 1 zonder MV 11056404<br />
TVEC 2 opst 2 zonder MV 11056405<br />
TVEC 2 opst 3 zonder MV 11056406<br />
MV A1 microwatt<br />
OPT57304<br />
MV B1 microwatt<br />
OPT57305<br />
MV C1 microwatt<br />
OPT57306<br />
MV D1 microwatt<br />
OPT57307<br />
TVEC GLL MICROWATT (TVEC 3)<br />
TVEC 3 opst 1 zonder MV 11056407<br />
TVEC 3 opst 2 zonder MV 11056408<br />
TVEC 3 opst 3 zonder MV 11056409<br />
MV A1 microwatt<br />
OPT57308<br />
MV B1 microwatt<br />
OPT57309<br />
TVEC GLL MICROWATT (TVEC 3)<br />
TVEC 3 opst 1 zonder MV<br />
OPT56361<br />
TVEC 3 opst 2 zonder MV<br />
OPT56364<br />
TVEC 3 opst 3 zonder MV<br />
OPT56368<br />
MV A1 microwatt<br />
OPTViSSE<br />
GROOTTE - GEWICHT<br />
80 L<br />
P<br />
E<br />
82<br />
Type L<br />
(mm)<br />
P<br />
(mm)<br />
P1<br />
(mm)<br />
H<br />
(mm)<br />
H1<br />
(mm)<br />
E<br />
(mm)<br />
Ø N<br />
(mm)<br />
Gewicht<br />
(kg)<br />
TVEC 1 983 813 650 710 465 707 500 110/130<br />
TVEC 2 1099 1099 940 770 495 828 630 150/180<br />
TVEC 3 1398 1398 1239 1144 682 1122 800 235/285<br />
Elektr. kast 161 231 591 15<br />
ELEKTRISCHE KENMERKEN<br />
• Asynchrone motor IP55 - klasse F - driefasig 230/400 V - 50 Hz.<br />
• Enkelfasige voeding 230 V - 50/60 Hz (behalve TVEC 2D, 3A en 3B, driefasige voeding<br />
230/400 V).<br />
• Thermische bescherming door opening en met automatische heractivering in de motor<br />
geïntegreerd (PTO met blootliggende draden) en rechtstreeks aansluitbaar op de<br />
microwatt-kast (zie montagehandleiding).<br />
Type Motor. Ø wiel<br />
(mm)<br />
Aantal<br />
polen<br />
H<br />
110<br />
Nom.<br />
vermogen<br />
(kW)<br />
P1<br />
Max.<br />
stroomverbruik<br />
(A)<br />
H1<br />
Max.<br />
verbruikt<br />
vermogen<br />
(W)<br />
TVEC 1 A1 microwatt 270 4 0,55 6 900<br />
TVEC 1 B1 microwatt 270 4 1,1 8 1250<br />
TVEC 1 C1 microwatt 270 4 1,5 12 2000<br />
TVEC 1 D1 microwatt 270 4 1,8 16 2500<br />
TVEC 2 A1 microwatt 320 4 0,75 8 1200<br />
TVEC 2 B1 microwatt 320 4 1,1 11 1800<br />
TVEC 2 C1 microwatt 320 4 1,8 17 2900<br />
TVEC 2 D1 microwatt 320 4 3,0 9 4450<br />
TVEC 3 A1 microwatt 450 4 2,2 8 4300<br />
TVEC 3 B1 microwatt 450 4 4 12 6500<br />
Ventilatoren, kasten en centrales<br />
<strong>Catalogus</strong> Benelux <strong>2014</strong> 39
Energiezuinige ventilatiecentrale<br />
TVEC GII microwatt<br />
LUCHTTECHNISCHE EN AKOESTISCHE KENMERKEN<br />
• Onderstaande luchttechnische curven zijn vastgesteld conform NF EN ISO 5801.<br />
• = geluidsdruk gemeten op 4 m van de kast, aangesloten afblazing in dB (A).<br />
• P (Pa) = statische druk P (W) = opgenomen vermogen.<br />
TVEC 1A micro-watt<br />
TVEC 1B micro-watt<br />
Ventilatoren, kasten en centrales<br />
P (Pa)<br />
P (W)<br />
300<br />
250<br />
200<br />
150<br />
100<br />
50<br />
1000<br />
800<br />
600<br />
400<br />
50<br />
48<br />
51<br />
0 1000 2000<br />
3000 4000<br />
Q (m 3 /u)<br />
49<br />
100 Pa<br />
150 Pa<br />
100 Pa<br />
150 Pa<br />
200 Pa<br />
Max.<br />
200 Pa<br />
Max.<br />
P (W) P (Pa)<br />
400<br />
300<br />
200<br />
100<br />
1500<br />
1000<br />
500<br />
0 1000 2000<br />
3000 4000<br />
100 Pa<br />
300 Pa<br />
53<br />
50 51<br />
200 Pa<br />
Max.<br />
Q (m 3 /u)<br />
49<br />
54<br />
100 Pa<br />
300 Pa<br />
200 Pa<br />
Max.<br />
200<br />
0<br />
1000 2000 3000 4000<br />
Q (m 3 /u)<br />
0<br />
1000 2000 3000 4000<br />
Q (m 3 /u)<br />
Filter<br />
Filter<br />
Elektrische<br />
batterij<br />
Waterbatterij<br />
Elektrische<br />
batterij<br />
Waterbatterij<br />
Geluidsval<br />
Geluidsval<br />
TVEC 1C micro-watt<br />
800<br />
TVEC 1D micro-watt<br />
800<br />
600<br />
56<br />
100 Pa<br />
200 Pa<br />
300 Pa<br />
400 Pa<br />
Max.<br />
700<br />
600<br />
500<br />
58<br />
56 59<br />
200 Pa<br />
300 Pa<br />
400 Pa<br />
500 Pa<br />
Max.<br />
P (W) P (Pa)<br />
400<br />
200<br />
0<br />
2500<br />
2000<br />
1500<br />
1000<br />
53 54<br />
48 49<br />
1000 2000 3000 4000 5000 6000<br />
Q (m 3 /u)<br />
200 Pa<br />
300 Pa<br />
400 Pa<br />
500 Pa<br />
Max.<br />
57<br />
P (W) P (Pa)<br />
400<br />
300<br />
200<br />
100<br />
3500<br />
3000<br />
2500<br />
2000<br />
1500<br />
0 2000 4000 6000<br />
Q (m 3 /u)<br />
200 Pa<br />
300 Pa<br />
400 Pa<br />
51<br />
500 Pa<br />
Max.<br />
57<br />
500<br />
1000<br />
500<br />
0<br />
1000 2000 3000 4000 5000 6000<br />
Q (m 3 /u)<br />
0<br />
2000 4000 6000<br />
Q (m 3 /u)<br />
Filter<br />
Filter<br />
Elektrische<br />
batterij<br />
Elektrische<br />
batterij<br />
Waterbatterij<br />
Waterbatterij<br />
Geluidsval<br />
Geluidsval<br />
40<br />
<strong>Catalogus</strong> Benelux <strong>2014</strong>
Energiezuinige ventilatiecentrale<br />
TVEC GII microwatt<br />
LUCHTTECHNISCHE EN AKOESTISCHE KENMERKEN<br />
• Onderstaande luchttechnische curven zijn vastgesteld conform NF EN ISO 5801.<br />
• = geluidsdruk gemeten op 4 m van de kast, aangesloten afblazing in dB (A).<br />
• P (Pa) = pression statique P (W) = puissance consommée.<br />
TVEC 2A micro-watt<br />
TVEC 2B micro-watt<br />
300<br />
500<br />
P (Pa)<br />
P (W)<br />
250<br />
200<br />
150<br />
100<br />
50<br />
0<br />
1400<br />
1200<br />
1000<br />
800<br />
600<br />
400<br />
200<br />
48<br />
45<br />
100 Pa<br />
150 Pa<br />
200 Pa<br />
Max.<br />
1000 2000 3000 4000 5000 6000<br />
Q (m 3 /u)<br />
100 Pa<br />
150 Pa<br />
53<br />
200 Pa<br />
Max.<br />
P (Pa)<br />
P (W)<br />
400<br />
300<br />
200<br />
100<br />
0<br />
2500<br />
2000<br />
1500<br />
1000<br />
500<br />
51<br />
48<br />
2000 4000 6000 8000<br />
Q (m 3 /u)<br />
53<br />
200 Pa<br />
250 Pa<br />
200 Pa<br />
250 Pa<br />
300 Pa<br />
Max.<br />
300 Pa<br />
Max.<br />
Ventilatoren, kasten en centrales<br />
0<br />
1000 2000 3000 4000 5000 6000<br />
Q (m 3 /u)<br />
0<br />
2000 4000 6000 8000<br />
Q (m 3 /u)<br />
Filter<br />
0 28 56 124<br />
Elektrische<br />
batterij<br />
0 17 34 84<br />
Waterbatterij<br />
0 28 73 157<br />
Geluidsval<br />
0 10 22 50<br />
Filter<br />
0 28 56 124<br />
Elektrische<br />
batterij<br />
0 17 34 84<br />
Waterbatterij<br />
0 28 73 157<br />
Geluidsval<br />
0 10 22 50<br />
TVEC 2C micro-watt<br />
TVEC 2D micro-watt<br />
600<br />
800<br />
P (Pa)<br />
500<br />
400<br />
300<br />
200<br />
100<br />
54<br />
51<br />
200 Pa<br />
300 Pa<br />
55<br />
400 Pa<br />
Max.<br />
P (Pa)<br />
700<br />
600<br />
500<br />
400<br />
300<br />
200<br />
100<br />
51<br />
57<br />
58<br />
52<br />
200 Pa 500 Pa<br />
300 Pa 600 Pa<br />
400 Pa Max.<br />
65<br />
0<br />
2000 4000 6000 8000<br />
Q (m 3 /u)<br />
0<br />
2000 4000 6000 8000<br />
Q (m 3 /u)<br />
4000<br />
5000<br />
3000<br />
4000<br />
P (W)<br />
2000<br />
200 Pa<br />
300 Pa<br />
400 Pa<br />
Max.<br />
P (W)<br />
3000<br />
2000<br />
200 Pa 500 Pa<br />
300 Pa 600 Pa<br />
400 Pa Max.<br />
1000<br />
1000<br />
0<br />
2000 4000 6000 8000<br />
Q (m 3 /u)<br />
0<br />
2000 4000 6000 8000<br />
Q (m 3 /u)<br />
Filter<br />
0 28 56 124 185<br />
Elektrische<br />
batterij<br />
0 17 34 84 102<br />
Waterbatterij<br />
0 28 73 157 264<br />
Geluidsval<br />
0 10 22 50 117<br />
Filter<br />
0 28 56 124 185<br />
Elektrische<br />
batterij<br />
0 17 34 84 102<br />
Waterbatterij<br />
0 28 73 157 264<br />
Geluidsval<br />
0 10 22 50 117<br />
<strong>Catalogus</strong> Benelux <strong>2014</strong> 41
Centrale de ventilation basse conso<br />
TVEC GII microwatt<br />
LUCHTTECHNISCHE EN AKOESTISCHE KENMERKEN<br />
• Onderstaande luchttechnische curven zijn vastgesteld conform NF EN ISO 5801.<br />
• = geluidsdruk gemeten op 4 m van de kast, aangesloten afblazing in dB (A).<br />
• P (Pa) = statische druk P (W) = opgenomen vermogen.<br />
TVEC 3A micro-watt<br />
TVEC 3B micro-watt<br />
500<br />
700<br />
Ventilatoren, kasten en centrales<br />
P (Pa<br />
P (W)<br />
400<br />
300<br />
200<br />
100<br />
5000<br />
4000<br />
3000<br />
2000<br />
0 2000 4000 6000 8000 10000 12000 14000<br />
100 Pa<br />
200 Pa<br />
300 Pa<br />
Max.<br />
57<br />
51 53<br />
Q (m 3 /u)<br />
100 Pa<br />
200 Pa<br />
58<br />
300 Pa<br />
Max.<br />
P (W)<br />
P (Pa)<br />
600<br />
500<br />
400<br />
300<br />
200<br />
100<br />
0<br />
6000<br />
5000<br />
4000<br />
3000<br />
2000<br />
300 Pa<br />
400 Pa<br />
500 Pa<br />
Max.<br />
2000 4000 6000 8000 10000 12000 14000 16000<br />
300 Pa<br />
400 Pa<br />
500 Pa<br />
Max.<br />
Q (m 3 /u)<br />
1000<br />
1000<br />
0 2000 4000 6000 8000 10000 12000 14000<br />
0<br />
2000 4000 6000 8000 10000 12000 14000 16000<br />
Q (m 3 /u)<br />
Q (m 3 /u)<br />
Filter<br />
Filter<br />
Elektrische<br />
batterij<br />
Elektrische<br />
batterij<br />
Waterbatterij<br />
Waterbatterij<br />
Geluidsval<br />
Geluidsval<br />
42<br />
<strong>Catalogus</strong> Benelux <strong>2014</strong>
Hoogrendement dubbele flux centrales<br />
DFE microwatt<br />
TOEPASSINGSGEBIED<br />
• Ventilatie met dubbele flux voor energiebesparende<br />
utiliteitsbouw.<br />
• Filtering en voorverwarming van de toevoerlucht.<br />
INSTALLATIE<br />
• Binnen in dakruimte of technische ruimte.<br />
• Buiten met de optie 'set buitenversie'.<br />
BESCHRIJVING<br />
• 4 DFE-modellen tot 1200 m 3 /u.<br />
• Voorbekabelde monoblok-centrale 'Plug & Play'.<br />
• Bekasting van geëxtrudeerd en geanodiseerd<br />
aluminium.<br />
• Dubbelwandige panelen 15 mm. Binnenzijde van de<br />
DFE van gegalvaniseerd staal.<br />
• Condensaatbak van gegalvaniseerd staal.<br />
• Warmte-isolaties van PSE (brandklasse M1).<br />
• Hoogrendement tegenstroomse warmtewisselaar<br />
(90% of meer). Gecertificeerde warmtewisselaar.<br />
• Centrifugale ventilatoren met EC-motoren.<br />
• Op afstand te bedienen:<br />
- Constant debiet (CA),<br />
- Constante druk (CPs),<br />
- Signaal 0-10V (LS).<br />
• Geïntegreerde klok: beheer van periodes via de<br />
regeling (op aanvraag voor DFE 450).<br />
• Gemotoriseerde bypass (70%) voor free-cooling.<br />
• Harmonicafilters G4 (F7 optioneel voor verse lucht).<br />
• Voorzien van alarm-drukschakelaar.<br />
• Instelling en bediening via RC-bediening (inclusief)<br />
of touchbediening (extra accessoire op aanvraag<br />
voor DFE 450).<br />
ASSORTIMENT<br />
Naam<br />
Code<br />
DFE 450 G4 + RC 11058461<br />
DFE 600 G4 + RC 11058462<br />
DFE 800 G4 + RC 11058463<br />
DFE 1200 G4 + RC 11058464<br />
ACCESSOIRES<br />
Naam<br />
Code<br />
REGELING<br />
SET DRUKSONDE DFE 11058050<br />
TOUCH-AFSTANDSBEDIENING TAC4 11058444<br />
SET SAT EXTERNE BATTERIJ 11058443<br />
SAT MODBUS RTU 11058442<br />
RELAIS SAT3 11058149<br />
AFSTANDSBEDIENING TAC4 11058441<br />
SENSOR CO2 SENS 11017090<br />
SET BUITENVERSIE<br />
Set VEX DFE 450 11058177<br />
Set VEX DFE 600 11058178<br />
Set VEX DFE 800 11058179<br />
Set VEX DFE 1200 11058180<br />
VERVANGEND FILTER<br />
SET FILTER G4+F7 DFE 450 / DFE+TOP 450 11059477<br />
SET FILTER G4+F7 DFE 600/DFE 800 11059478<br />
SET FILTER G4+F7 DFE 1200 11059479<br />
GROOTTE - GEWICHT<br />
De praktische plaatsing van de condensafvoer maakt zowel een horizontale als een<br />
verticale plaatsing mogelijk van de modellen DFE 600 en DFE 800.<br />
A<br />
A<br />
Model<br />
A<br />
(mm)<br />
B<br />
B<br />
B<br />
(mm)<br />
C<br />
(mm)<br />
DFE 450 - DFE 1200<br />
DFE 600 - DFE 800<br />
Aanvoer verse<br />
lucht of afvoer<br />
(mm)<br />
C<br />
C<br />
Uitstoot of<br />
inblazing (mm)<br />
Gewicht<br />
(kg)<br />
DFE 450 500 500 712 Ø 200 Ø 200 75<br />
DFE 600 500 860 860 Ø 250 Ø 250 104<br />
DFE 800 500 860 860 Ø 315 Ø 315 117<br />
DFE 1200 860 860 1000 338 x 798 Ø 355 172<br />
ELEKTRISCHE KENMERKEN<br />
• EC-motor IP 44 klasse B.<br />
• Enkelfasige voeding 230 V - 50 Hz.<br />
Model<br />
Max.<br />
debiet<br />
(m 3 /u)<br />
Wiel<br />
Max.<br />
vermogen<br />
ventilator (kW)<br />
Voordelen<br />
• Warmtewisselaar met zeer hoog<br />
rendement.<br />
• EC-motoren met laag verbruik.<br />
• Plug and play.<br />
• Gemotoriseerde bypass voor<br />
Free-cooling.<br />
Max. verbruikt<br />
vermogen bij<br />
max. debiet<br />
(kW)<br />
Max.<br />
spanning<br />
(A)<br />
Beveiliging<br />
(A)<br />
DFE 450 470 Actie 2 x 0,24 2 x 0,21 2,9 1 x 8<br />
DFE 600 630 Actie 2 x 0,23 2 x 0,17 3,1 1 x 8<br />
DFE 800 840 Actie 2 x 0,54 2 x 0,28 3,7 1 x 8<br />
DFE 1200 1260 Actie 2 x 0,6 2 x 0,42 5,4 1 x 8<br />
SELECTIESOFTWARE<br />
• SELECTOR DFE voor het karakteriseren van alle prestaties<br />
van DFE-centrales.<br />
Ventilatoren, kasten en centrales<br />
<strong>Catalogus</strong> Benelux <strong>2014</strong> 43
300 m 3 /h<br />
300 m 3 /h<br />
Hoogrendement dubbele flux centrales<br />
DFE microwatt<br />
LUCHTTECHNISCHE EN AKOESTISCHE KENMERKEN<br />
• De onderstaande luchttechnische curven zijn vastgesteld volgens de norm NF EN ISO 5801.<br />
• = Lp in dB (A) - Globaal akoestisch drukniveau gemeten op 4 m van de bekasting, met vrije afvoer.<br />
• P (Pa) = statische druk.<br />
• P (W) = verbruikt vermogen.<br />
DFE 450 microwatt<br />
DFE 600 microwatt<br />
Ventilatoren, kasten en centrales<br />
P (Pa)<br />
P (W)<br />
600<br />
500<br />
400<br />
300<br />
200<br />
100<br />
450<br />
400<br />
350<br />
300<br />
250<br />
200<br />
300 Pa<br />
150 Pa<br />
0<br />
100 150 200 250 300 350 400 450<br />
Max.<br />
400 Pa<br />
37<br />
33<br />
28<br />
200 m 3 /h<br />
Q (m 3 /u)<br />
38<br />
350 m 3 /h<br />
36<br />
33<br />
Max.<br />
P (Pa)<br />
P (W)<br />
1000<br />
800<br />
600<br />
400<br />
200<br />
0<br />
100 200 300<br />
400 500<br />
600<br />
600<br />
500<br />
400<br />
300<br />
300 Pa<br />
150 Pa<br />
Max.<br />
36<br />
44<br />
32 36<br />
Q (m 3 /u)<br />
300 Pa<br />
39<br />
300 m 3 /h<br />
200 Pa<br />
Max.<br />
150 Pa<br />
150<br />
300 Pa<br />
200<br />
100<br />
50<br />
200 Pa<br />
150 Pa<br />
0<br />
100 150 200 250 300 350 400 450<br />
100<br />
0<br />
100<br />
200 300 400 500<br />
600<br />
Q (m 3 /u)<br />
Q (m 3 /u)<br />
DFE 800 microwatt DFE 1200<br />
600<br />
800<br />
500<br />
400<br />
48<br />
600<br />
55<br />
P (Pa)<br />
300<br />
200<br />
100<br />
300 Pa<br />
150 Pa<br />
43<br />
34<br />
40<br />
36<br />
P (Pa)<br />
400<br />
200<br />
300 Pa<br />
150 Pa<br />
45<br />
45<br />
36 38<br />
800 m 3 /h<br />
Max.<br />
300 m 3 /h<br />
600 m 3 /h<br />
Max.<br />
0<br />
100 200 300 400 500 600 700 800<br />
600<br />
Q (m 3 /u)<br />
0<br />
100 300 500 700 900 1100 1200<br />
Q (m 3 /u)<br />
1000<br />
P (W)<br />
500<br />
400<br />
300<br />
200<br />
100<br />
Max.<br />
300 Pa<br />
200 Pa<br />
150 Pa<br />
P (W)<br />
800<br />
600<br />
400<br />
200<br />
Max.<br />
300 Pa<br />
200 Pa<br />
150 Pa<br />
0<br />
100 200 300 400 500 600 700 800<br />
Q (m 3 /u)<br />
0<br />
100<br />
300 500 700 900 1100 1200<br />
Q (m 3 /u)<br />
ACCESSOIRES (vervolg)<br />
Naam<br />
Code<br />
RECHTHOEKIG/ROND OVERLOOPSTUK<br />
AANSL DFE 1200 D355 - 338x798 11058188<br />
FLEXIBELE MANCHET M0<br />
MS PRO M0 D200 11094692<br />
MS PRO M0 D250 11094693<br />
MS PRO M0 D315 11094694<br />
MS PRO M0 D355 11094695<br />
44<br />
<strong>Catalogus</strong> Benelux <strong>2014</strong>
Hoogrendement dubbele flux centrales<br />
DFE Compact microwatt<br />
TOEPASSINGSGEBIED<br />
• Ventilatie met dubbele flux voor energiebesparende<br />
utiliteitsbouw.<br />
• Filtering en voorverwarming van de toevoerlucht.<br />
INSTALLATIE<br />
• Horizontaal.<br />
• Binnen in verlaagd plafond.<br />
BESCHRIJVING<br />
• Voorbekabelde monoblok-centrale 'Plug & Play'.<br />
• Dubbelwandige panelen 30 mm. Warmte-isolaties<br />
van PSE (brandklasse M1).<br />
• Hoogrendement tegenstroomse warmtewisselaar<br />
(90% of meer). Gecertificeerde warmtewisselaar.<br />
• EC-motoren met laag verbruik.<br />
• Inclusief afstandsbediening (RC).<br />
• Volledige bediening:<br />
- Constant debiet (CA).<br />
- Constante druk (CPs).<br />
- Signaal 0-10V (LS).<br />
• Harmonicafilter G4 (F7 optioneel voor verse lucht).<br />
• Bypass 100%.<br />
• Voorzien van alarm-drukschakelaar.<br />
• Geïnstalleerde en voorbekabelde hefpomp voor de<br />
condensaatafvoer.<br />
• Optioneel geïsoleerde bekasting. Communicatie<br />
naar GTB/GTC met Modbus RTU (optie 'SAT<br />
ModBus' nodig).<br />
• Instelling en bediening via afstandsbediening of<br />
touchbediening (extra accessoire).<br />
ASSORTIMENT<br />
Naam<br />
Code<br />
DFE COMPACT 450 G4 + RC 11058471<br />
DFE COMPACT 600 G4 + RC 11058472<br />
DFE COMPACT 1000 G4 + RC 11058473<br />
DFE COMPACT 1600 G4 + RC 11058475<br />
DFE COMPACT 2000 G4 + RC 11058474<br />
ACCESSOIRES<br />
Naam<br />
Code<br />
Regeling<br />
SET DRUKSONDE DFE 11058050<br />
SENSOR CO2 SENS 11017090<br />
AFSTANDSBEDIENING TAC4 11058441<br />
SAT MODBUS RTU 11058442<br />
RELAIS SAT3 11058149<br />
Flexibele manchetten<br />
MS PRO M0 D200 11094692<br />
MS PRO M0 D250 11094693<br />
MS PRO M0 D315 11094694<br />
Set filters<br />
SET FILTER G4+F7 DFE COMPACT 450 11059484<br />
SET FILTER G4+F7 DFE COMPACT 600 11059485<br />
SET FILTER G4+F7 DFE COMPACT 1000 11059486<br />
SET FILTER G4+F7 DFE COMPACT 1600 11059487<br />
SET FILTER G4+F7 DFE COMPACT 2000 11059488<br />
RAC DFE COMPACT 1600 D315 - 234X886 11058422<br />
RAC DFE COMPACT 2000 D315 - 234X1170 11058423<br />
GROOTTE - GEWICHT<br />
B<br />
B<br />
IN<br />
IN<br />
Model<br />
C<br />
C<br />
A<br />
(mm)<br />
B<br />
(mm)<br />
C<br />
(mm)<br />
OUT<br />
DFE COMPACT 450<br />
DFE COMPACT 600 / 1000 / 1600 / 2000<br />
OUT<br />
Ø aanvoer<br />
verse lucht of<br />
afvoer (mm)<br />
Voordelen<br />
• Warmtewisselaar met zeer hoog<br />
rendement.<br />
• EC-motor met laag verbruik.<br />
• Hoogte van 320 tot 400 mm.<br />
• Plug and play.<br />
• Bypass 100%.<br />
Ø uitstoot<br />
of inblazing<br />
(mm)<br />
A<br />
A<br />
Gewicht<br />
(kg)<br />
DFE Compact 450 360 560 1100 Ø 200 Ø 200 117<br />
DFE Compact 600 320 850 1490 Ø 250 Ø 250 135<br />
DFE Compact 1000 400 1050 1490 Ø 250* Ø 250 120<br />
DFE Compact 1600 400 1690 1490 Ø 315 Ø 315 X<br />
DFE Compact 2000 370 1550 1690 Ø 315* Ø 315 205<br />
* Rechthoekig/rond verloopstuk nodig.<br />
ELEKTRISCHE KENMERKEN<br />
• EC-motor IP 44 klasse B.<br />
• Enkelfasige voeding 230 V - 50 Hz.<br />
Model Max.<br />
debiet<br />
(m 3 /u)<br />
Wiel<br />
DFE Compact 450<br />
OUT<br />
Max.<br />
vermogen<br />
ventilator<br />
(kW)<br />
IN<br />
DFE Compact 600 /<br />
1000 / 1600 / 2000<br />
IN<br />
Max. verbruikt<br />
vermogen bij<br />
max. debiet<br />
(kW)<br />
Max. I<br />
(A)<br />
Zekering<br />
(A)<br />
DFE Compact 450 472 Actie 2 x 0,25 2 x 0,25 3 1 x 8<br />
DFE Compact 600 630 Actie 2 x 0,25 2 x 0,25 3 1 x 8<br />
DFE Compact 1000 1050 Actie 2 x 0,6 2 x 0,49 6,2 1 x 8<br />
DFE Compact 1600 X X X X X X<br />
DFE Compact 2000 2100 Actie 2 x 0,96 2 x 0,96 11,2 X 16<br />
CONFIGURATIE<br />
SELECTIESOFTWARE<br />
• SELECTOR DFE voor het karakteriseren van alle prestaties<br />
van DFE-centrales.<br />
OUT<br />
Ventilatoren, kasten en centrales<br />
<strong>Catalogus</strong> Benelux <strong>2014</strong> 45
300 m 3 /u<br />
300 m 3 /u<br />
500 m 3 /u<br />
Hoogrendement dubbele flux centrales<br />
Ventilatoren, kasten en centrales<br />
DFE Compact microwatt<br />
LUCHTTECHNISCHE KENMERKEN EN VERBRUIKT VERMOGEN<br />
• De luchttechnische curven zijn vastgesteld volgens de norm NF EN ISO 5801.<br />
• : Lp (dB (A)) = niveau van akoestische druk gemeten op 4 meter van de bekasting, afblaas vrij.<br />
• P (Pa) = statische druk.<br />
• P (W) = verbruikt vermogen.<br />
DFE Compact 450 microwatt<br />
DFE Compact 600 microwatt<br />
P (Pa)<br />
P (W)<br />
800<br />
600<br />
400<br />
200<br />
0<br />
100 200 300<br />
400 500<br />
500<br />
400<br />
300<br />
200<br />
100<br />
Max.<br />
0<br />
100<br />
300 Pa<br />
150 Pa<br />
Max.<br />
300 Pa<br />
200 Pa<br />
150 Pa<br />
Q (m 3 /u)<br />
200 300 400 500<br />
Q (m 3 /u)<br />
DFE Compact 1000 microwatt<br />
800<br />
500 m 3 /u<br />
P (Pa)<br />
P (W)<br />
1000<br />
800<br />
600<br />
400<br />
200<br />
600<br />
500<br />
400<br />
300<br />
200<br />
100<br />
1000<br />
Max.<br />
0<br />
100 200 300<br />
400 500<br />
600<br />
0<br />
100<br />
300 Pa<br />
150 Pa<br />
Max.<br />
Q (m 3 /u)<br />
200 300 400 500<br />
600<br />
Q (m 3 /u)<br />
DFE Compact 1600 microwatt<br />
300 Pa<br />
500 m 3 /u<br />
200 Pa<br />
150 Pa<br />
600<br />
41<br />
800<br />
48<br />
P (Pa)<br />
43<br />
400<br />
36<br />
300 Pa<br />
200<br />
32 37<br />
150 Pa<br />
0<br />
100 300<br />
500<br />
700 900 1000<br />
900 m 3 /u<br />
Max.<br />
P (Pa)<br />
600<br />
400<br />
400 Pa<br />
40<br />
44<br />
200<br />
33 39<br />
150 Pa<br />
0<br />
100 300 500 700 900 1100 1300<br />
1600<br />
700 m 3 /u<br />
1300 m 3 /u<br />
Max.<br />
Q (m 3 /u)<br />
Q (m 3 /u)<br />
P (W)<br />
1200<br />
1000<br />
800<br />
600<br />
400<br />
200<br />
1200<br />
Max.<br />
0<br />
100<br />
300 500<br />
700 900 1000<br />
Q (m 3 /u)<br />
DFE Compact 2000 microwatt<br />
300 Pa<br />
200 Pa<br />
150 Pa<br />
P (W)<br />
P (Pa)<br />
1600<br />
1200<br />
1000<br />
800<br />
46<br />
800<br />
400 Pa<br />
200 Pa<br />
150 Pa<br />
400 600<br />
44<br />
400<br />
40<br />
400 Pa<br />
0<br />
200100<br />
300 500<br />
33<br />
700 900 1100 1300<br />
40<br />
1600<br />
150 Pa<br />
Q (m 3 /u)<br />
0<br />
100 500<br />
900 1300 1700 2000<br />
800 m 3 /u<br />
Q (m 3 /u)<br />
2500<br />
1600 m 3 /u<br />
Max.<br />
Max.<br />
P (Pa)<br />
1000<br />
800<br />
600<br />
400<br />
400 Pa<br />
46<br />
40<br />
800 m 3 /u<br />
200<br />
33 40<br />
150 Pa<br />
0<br />
100 500<br />
900 1300 1700 2000<br />
44<br />
1600 m 3 /u<br />
Max.<br />
P (W)<br />
2000<br />
1500<br />
1000<br />
500<br />
0<br />
100<br />
Max.<br />
400 Pa<br />
500 900 1300 1700<br />
200 Pa<br />
150 Pa<br />
2000<br />
Q (m 3 /u)<br />
Q (m 3 /u)<br />
2500<br />
46<br />
P (W)<br />
2000<br />
1500<br />
Max.<br />
400 Pa<br />
200 Pa<br />
150 Pa<br />
<strong>Catalogus</strong> Benelux <strong>2014</strong>
Hoogrendement dubbele flux centrales<br />
DFE+ microwatt<br />
TOEPASSINGSGEBIED<br />
• Dubbele flux ventilatie bestemd voor<br />
energiebesparende utiliteitsbouw.<br />
• Filtering en voorverwarming van de toevoerlucht.<br />
INSTALLATIE<br />
• Technische ruimtes/terrassen.<br />
• Binnen/buiten.<br />
• Warmtegeïsoleerd kanalennetwerk.<br />
• Condensaatafvoer.<br />
BESCHRIJVING<br />
• 7 DFE+-modellen tot 6000 m 3 /u.<br />
• Voorbekabelde monoblok-centrale 'Plug & Play'.<br />
• Omkasting van geëxtrudeerd en geanodiseerd<br />
aluminium.<br />
• Dubbelwandige panelen 30 mm. Binnenwand van<br />
gegalvaniseerd staal.<br />
• Interne luchttechnische dichtheid klasse 1 en extern<br />
klasse 2 (volgens EN 13141-7).<br />
• Hoogrendement tegenstroomplatenwarmtewisselaar<br />
(90% of meer).<br />
• Centrifugale ventilatoren met EC-motoren.<br />
• Inclusief volledige bediening:<br />
- Constant debiet (CA).<br />
- Constante druk (CPs).<br />
- Signaal 0-10V (LS).<br />
• Geïntegreerde klok.<br />
• Bypass 100% en automatisch.<br />
• Filter G4 bij de afzuiging en filter F7 voor verse lucht.<br />
• Voorzien van alarm-drukschakelaar.<br />
• Condensaatbak van gegalvaniseerd staal.<br />
• OPTIE: Communicatie naar GTB/GTC met Modbus<br />
RTU-protocol.<br />
• Instelling en bediening via afstandsbediening (optie)<br />
of touchbediening (extra accessoire).<br />
ASSORTIMENT EN ACCESSOIRES<br />
• Zie p. 223.<br />
GROOTTE - GEWICHT<br />
A<br />
Model<br />
800 - 1200<br />
2000 -3000 4000 - 5000 - 6000<br />
B<br />
A<br />
(mm)<br />
B<br />
(mm)<br />
C<br />
(mm)<br />
DFE+<br />
Aanvoer verse<br />
lucht of afvoer<br />
(mm)<br />
C<br />
Uitstoot of<br />
inblazing<br />
(mm)<br />
Gewicht<br />
(kg)<br />
DFE+ 800 1185 530 1060 Ø 315 Ø 315 151<br />
DFE+ 1200 1185 890 1160 368 x 828 Ø 355 216<br />
DFE+ 2000 1185 1060 1592 368 x 998 Ø 400 316<br />
DFE+ 3000 1185 1430 1592 368 x 1368 Ø 450 391<br />
DFE+ 4000 1185 1800 1592 368 x 1738 344 x 1050 486<br />
DFE+ 5000 1550 2090 1592 568 x 2028 344 x 1420 635<br />
DFE+ 6000 1550 2090 1592 568 x 2028 344 x 1420 661<br />
ELEKTRISCHE KENMERKEN<br />
• EC-motor IP 44 klasse B.<br />
• Enkelfasige voeding 230 V - 50 Hz (behalve DFE+ 4000/5000/6000 - driefasige<br />
voeding 230/400 V - 50 Hz).<br />
Model<br />
Max.<br />
debiet<br />
(m 3 /u)<br />
Wiel<br />
Max.<br />
vermogen<br />
ventilator (kW)<br />
Voordelen<br />
• Warmtewisselaar met zeer hoog<br />
rendement.<br />
• Microwatt-motor.<br />
• Plug and play.<br />
• Free-cooling 100%.<br />
• Optioneel geïntegreerde batterijen.<br />
Max. verbruikt<br />
vermogen bij<br />
max. debiet<br />
(kW)<br />
Max.<br />
spanning<br />
(A)<br />
Zekering<br />
(A)<br />
DFE+ 800 800 Actie 2 x 0,54 2 x 0,31 4,1 8<br />
DFE+ 1200 1200 Actie 2 x 0,6 2 x 0,41 5,2 8<br />
DFE+ 2000 2000 Actie 2 x 0,96 2 x 0,90 10,6 16<br />
DFE+ 3000 3000 Actie 2 x 1,25 2 x 1,16 13,2 20<br />
DFE+ 4000 4000 Actie 4 x 0,96 4 x 0,90 10,6 20<br />
DFE+ 5000 5000 Actie 4 x 0,96 4 x 0,94 18 20<br />
DFE+ 6000 6000 Actie 4 x 1,2 4 x 1,2 23,1 25<br />
ELEKTRISCHE BATTERIJ (voor- en naverwarming)<br />
Type Voeding Batterijvermogen (kW) Max.<br />
spanning (A)<br />
DFE+ 800 3 x 400 3 4,3<br />
DFE+ 1200 3 x 400 4,5 6,5<br />
DFE+ 2000 3 x 400 6 8,7<br />
DFE+ 3000 3 x 400 9 13,0<br />
DFE+ 4000 3 x 400 12 17,3<br />
DFE+ 5000 3 x 400 18 26<br />
DFE+ 6000 3 x 400 18 26<br />
SELECTIESOFTWARE<br />
• SELECTOR DFE voor het selecteren en karakteriseren van alle<br />
prestaties van DFE+-centrales.<br />
Ventilatoren, kasten en centrales<br />
<strong>Catalogus</strong> Benelux <strong>2014</strong> 47
Hoogrendement dubbele flux centrales<br />
DFE+ microwatt<br />
ASSORTIMENT MET OPTIES NAAR KEUZE<br />
DUBBELE FLUX CENTRALE<br />
Naam DFE+800 DFE+1200 DFE+2000 DFE+3000 DFE+4000 DFE+5000 DFE+6000<br />
CENTRALE 11058431 11058432 11058434 11058435 11058436 11058437 11058438<br />
Ventilatoren, kasten en centrales<br />
DFE + MICROWATT OPTIONELE UITRUSTING<br />
Afkorting Naam 11058431<br />
DFE+800 DFE+1200 11058432<br />
DFE+2000 11058434<br />
DFE+3000 11058435<br />
DFE+4000 11058436<br />
DFE+5000 11058437<br />
DFE+6000<br />
11058438<br />
REGELING AFSTANDSBEDIENING - - - - - - -<br />
COMMUNICATIE MODBUS - - - - - - -<br />
VERSE LUCHT GAASROOSTER v v v v v v v<br />
GAASROOSTER + GEMOTORISEERD<br />
v v v v v v v<br />
REGISTER<br />
RONDE INGANG v - - - - - -<br />
FLEXIBELE RECHTHOEKIGE MANCHET v v v v v v v<br />
GEMOTORISEERD REGISTER +<br />
v v v v v v v<br />
RECHTHOEKIG MANCHET<br />
GEMOTORISEERD REGISTER VOOR<br />
v v v v v v v<br />
VERSE LUCHT<br />
INBLAZING FLEXIBELE RECHTHOEKIGE MANCHET v v v v v v v<br />
RONDE UITGANG v v v v - - -<br />
AFZUIGING RONDE INGANG v - - - - - -<br />
FLEXIBELE RECHTHOEKIGE MANCHET v v v v v v v<br />
GEMOTORISEERD REGISTER +<br />
v v v v v v v<br />
RECHTHOEKIGE MANCHET<br />
GEMOTORISEERD REGISTER VOOR<br />
v v v v v v v<br />
VERSE LUCHT<br />
AFBLAAS FLEXIBELE RECHTHOEKIGE MANCHET v v v v v v v<br />
RONDE UITGANG v v v v - - -<br />
OVERDRUKKLEP v v v v v v v<br />
BUITEN BUITENVERSIE = kap + membraansifon v v v v v v v<br />
BATTERIJ<br />
WATERGEREGULEERD +<br />
v v v v v v v<br />
NAVERWARMING DRIEWEGKLEP + TEMP.-SONDE<br />
ELEKTRISCH GEREGULEERD +<br />
v v v v v v v<br />
TEMP.-SONDE<br />
ANTIVRIESBATTERIJ ELEKTRISCH GEREGULEERD +<br />
TEMP.-SONDE<br />
v v v v v v v<br />
ACCESSOIRES<br />
Afkorting Naam Code<br />
REGELING SET DRUKSONDE DFE 11058050<br />
AFSTANDSBEDIENING 11058441<br />
SAT MODBUS RTU 11058442<br />
SET SAT EXTERNE BATTERIJ 11058443<br />
TOUCH-AFSTANDSBEDIENING 11058444<br />
RELAIS SAT3 11058149<br />
OVERGANGSTUKKEN AANSL DFE+1200 D355 - 368x828 11058045<br />
AANSL DFE+2000 D450 - 368x998 11058046<br />
AANSL DFE+3000 D450 - 368x1368 11058047<br />
AANSL IN DFE+4000 D500 - 368x1738 11058048<br />
AANSL OUT DFE+4000 D500 - 344x1050 11058049<br />
AANSL IN DFE+ 5000/6000 - D800 568x2028 11058192<br />
AANSL OUT DFE+ 5000/6000 D800 - 310x1420 11058193<br />
FLEXIBELE MANCHET M0 MS PRO M0 D315 11094694<br />
MS PRO M0 D355 11094695<br />
MS PRO M0 D400 11094696<br />
RS - D450 11096939<br />
SET MANCHET.REF.M0 -D500 11025076<br />
SET VERVANGENDE FILTERS SET FILTER G4+F7 DFE+/DFE+TOP 800 11059489<br />
SET FILTER G4+F7 DFE+/DFE+TOP 1200 11059490<br />
SET FILTER G4+F7 DFE+/DFE+TOP 2000 11059495<br />
SET FILTER G4+F7 DFE+ 3000 11059496<br />
SET FILTER G4+F7 DFE+ 4000 11059497<br />
SET FILTER G4+F7 DFE+ 5000/6000 11059498<br />
48<br />
<strong>Catalogus</strong> Benelux <strong>2014</strong>
Hoogrendement dubbele flux centrales<br />
DFE+ TOP microwatt<br />
TOEPASSINGSGEBIED<br />
• Dubbele flux ventilatie bestemd voor<br />
energiebesparende utiliteitsbouw.<br />
• Filtering en voorverwarming van de toevoerlucht.<br />
INSTALLATIE<br />
• Verticaal.<br />
• Technische ruimtes.<br />
• Binnen.<br />
• Condensaatafvoer.<br />
BESCHRIJVING<br />
• 4 DFE+ TOP-modellen tot 2000 m 3 /u.<br />
• Voorbekabelde monoblok-centrale 'Plug & Play'.<br />
• Bekasting van geëxtrudeerd en geanodiseerd<br />
aluminium (behalve versie 450).<br />
• Dubbelwandige panelen 30 mm (15 mm voor DFE<br />
TOP 450). Binnenwand van gegalvaniseerd staal.<br />
• Interne luchttechnische dichtheid klasse 1 en extern<br />
klasse 2 (volgens EN 13141-7).<br />
• Hoogrendement tegenstroomplatenwarmtewisselaar<br />
(90% of meer).<br />
• Centrifugale ventilatoren met EC-motoren.<br />
• Inclusief volledige bediening:<br />
- Constant debiet (CA).<br />
- Constante druk (CPs).<br />
- Signaal 0-10V (LS).<br />
• Geïntegreerde klok.<br />
• Bypass 100% en automatisch.<br />
• Filter G4 bij de afzuiging en filter F7 voor verse lucht.<br />
• Voorzien van alarm-drukschakelaar.<br />
• Condensaatbak van gegalvaniseerd staal.<br />
• OPTIE: Communicatie naar GTB/GTC met<br />
Modbus-protocol.<br />
• Instelling en bediening via afstandsbediening (optie)<br />
of touchbediening (extra accessoire).<br />
ASSORTIMENT<br />
Naam<br />
Code<br />
DFE TOP 450 11058460<br />
DFE+ TOP 450 11058450<br />
GROOTTE - GEWICHT<br />
A<br />
A<br />
Model<br />
C<br />
B<br />
A<br />
(mm)<br />
B<br />
(mm)<br />
B<br />
C<br />
(mm)<br />
C<br />
DFE+ Top 450<br />
DFE+ Top 800 - 1200 - 2000<br />
Aanvoer verse<br />
lucht of afvoer<br />
(mm)<br />
Uitstoot of<br />
inblazing<br />
(mm)<br />
Gewicht<br />
(kg)<br />
DFE+ TOP 450 700 530 750 Ø 200 Ø 200 140<br />
DFE+ TOP 800 1385 530 1060 175 x 465 Ø 250 151<br />
DFE+ TOP 1200 1385 890 1160 300 x 825 Ø 355 216<br />
DFE+ TOP 2000 1385 1060 1592 365 x 995 Ø 400 316<br />
ELEKTRISCHE KENMERKEN<br />
• EC-motor IP 44 klasse B.<br />
• Enkelfasige voeding 230 V - 50 Hz.<br />
Model<br />
Max.<br />
debiet<br />
(m 3 /u)<br />
Wiel<br />
Max. verbruikt<br />
vermogen bij<br />
max. debiet (kW)<br />
Voordelen<br />
• Warmtewisselaar met zeer hoog<br />
rendement.<br />
• Microwatt-motor.<br />
• Minimaal vloeroppervlak.<br />
• Free-cooling 100%.<br />
• Optioneel geïntegreerde batterijen.<br />
Max.<br />
spanning<br />
(A)<br />
Zekering<br />
(A)<br />
DFE+ TOP 450 472 Actie 2 x 0,20 1,38 1 x 8<br />
DFE+ TOP 800 840 Actie 2 x 0,31 5,5 1 x 8<br />
DFE+ TOP 1200 1260 Actie 2 x 0,41 7 1 x 8<br />
DFE+ TOP 2000 2100 Actie 2 x 0,90 14,3 X 16<br />
ELEKTRISCHE BATTERIJ (voor- en naverwarming)<br />
Type Voeding Batterijvermogen (kW) Max.<br />
spanning (A)<br />
DFE+ TOP 800 3 x 400 3 4,3<br />
DFE+ TOP 1200 3 x 400 4,5 6,5<br />
DFE+ TOP 2000 3 x 400 6 8,7<br />
Ventilatoren, kasten en centrales<br />
<strong>Catalogus</strong> Benelux <strong>2014</strong> 49
Hoogrendement dubbele flux centrales<br />
DFE+ TOP microwatt<br />
ASSORTIMENT MET OPTIES NAAR KEUZE<br />
DUBBELE FLUX CENTRALE<br />
Naam DFE+ TOP800 DFE+ TOP1200 DFE+ TOP2000<br />
CENTRALE 11058451 11058452 11058453<br />
Ventilatoren, kasten en centrales<br />
DFE+ TOP OPTIONELE UITRUSTING<br />
Afkorting Naam 11058451<br />
DFE+ TOP800<br />
11058452<br />
DFE+ TOP1200<br />
11058454<br />
DFE+ TOP2000<br />
REGELING AFSTANDSBEDIENING v v v<br />
COMMUNICATIE MODBUS v v v<br />
VERSE LUCHT RONDE INGANG - - -<br />
FLEXIBELE RECHTHOEKIGE MANCHET v v v<br />
GEMOTORISEERD REGISTER + RECHTHOEKIGE<br />
- v v<br />
MANCHET<br />
GEMOTORISEERD REGISTER VOOR VERSE LUCHT - v v<br />
INBLAZING FLEXIBELE RECHTHOEKIGE MANCHET v v v<br />
RONDE UITGANG v v v<br />
AFZUIGING RONDE INGANG - - -<br />
FLEXIBELE RECHTHOEKIGE MANCHET v v v<br />
GEMOTORISEERD REGISTER + RECHTHOEKIGE<br />
- v v<br />
MANCHET<br />
GEMOTORISEERD REGISTER VOOR VERSE LUCHT - v v<br />
AFBLAAS FLEXIBELE RECHTHOEKIGE MANCHET v v v<br />
RONDE UITGANG v v v<br />
BATTERIJ NAVERWARMING WATERGEREGULEERD + DRIEWEGKLEP +<br />
v v v<br />
TEMP.-SONDE<br />
ELEKTRISCH GEREGULEERD + TEMP.-SONDE v v v<br />
ELEKTRISCHE<br />
ANTIVRIESBATTERIJ<br />
ELEKTRISCH GEREGULEERD + TEMP.-SONDE v v v<br />
ACCESSOIRES<br />
Afkorting Naam Code<br />
REGELING SET DRUKSONDE DFE 11058050<br />
AFSTANDSBEDIENING 11058441<br />
SAT MODBUS RTU 11058442<br />
SENSOR CO2 SENS 11017090<br />
TOUCH-AFSTANDSBEDIENING 11058444<br />
RELAIS SAT3 11058149<br />
RECHTHOEKIG/ROND OVERLOOPSTUK AANSL DFE+ TOP 800 D250 - 175X465 11058420<br />
AANSL DFE+ TOP 1200 D355 -300X825 11058421<br />
AANSL DFE+2000 D450 - 368x998 11058046<br />
FLEXIBELE MANCHET M0 MS PRO M0 D315 11094694<br />
MS PRO M0 D355 11094695<br />
MS PRO M0 D400 11094696<br />
MS PRO M0 D450 11094697<br />
MS PRO M0 D500 11094698<br />
SET VERVANGENDE FILTERS SET FILTER G4+F7 DFE 450 / DFE+TOP 450 11059477<br />
SET FILTER G4+F7 DFE+/DFE+TOP 800 11059489<br />
SET FILTER G4+F7 DFE+/DFE+TOP 1200 11059490<br />
SET FILTER G4+F7 DFE+/DFE+TOP 2000 11059495<br />
50<br />
<strong>Catalogus</strong> Benelux <strong>2014</strong>
Hoogrendement dubbele flux centrales<br />
Externe batterijen voor DFE+ microwatt en DFE+ TOP microwatt<br />
PRINCIPE<br />
• Batterijen in bekasting voor een extra verwarming<br />
of koeling voor een hoogrendement dubbele flux<br />
centrale DFE+ microwatt of DFE+ Top microwatt.<br />
• Met de batterij kan de inblaastemperatuur in de<br />
ruimte worden geregeld.<br />
INSTALLATIE<br />
• Buiten of binnen.<br />
• De accessoire 'SAT BA' is nodig voor het aansturen<br />
van de batterijen vanuit de TAC4-regeling van de<br />
DFE-centrales.<br />
BESCHRIJVING<br />
• 7 modellen waterbatterijen (warm/koud) in<br />
bekasting uitgerust met condensaatbakken.<br />
Deze wordt geleverd met de set SAT BA (bevat<br />
temperatuursondes), bestemd voor een 0-10V<br />
sturing van een gemotoriseerde driewegklep<br />
(meegeleverd).<br />
• 7 modellen directe expansiebatterijen DX 4 rijen<br />
(verdamping/condensatie) in bekasting uitgerust met<br />
condensaatbak.<br />
De directe expansiebatterij wordt geleverd zonder<br />
regeling. (Set SAT BA tegelijkertijd bestellen)<br />
ASSORTIMENT<br />
Naam<br />
Code<br />
Waterbatterij<br />
WATERBATTERIJ DFE+ 800 11090850<br />
WATERBATTERIJ DFE+ 1200 11090851<br />
WATERBATTERIJ DFE+ 2000 11090852<br />
WATERBATTERIJ DFE+ 3000 11090853<br />
WATERBATTERIJ DFE+ 4000 11090854<br />
WATERBATTERIJ DFE+ 5000 11090855<br />
WATERBATTERIJ DFE+ 6000 11090856<br />
Directe expansiebatterij<br />
BAT DX DFE+ 800 11090857<br />
BAT DX DFE+ 1200 11090858<br />
BAT DX DFE+ 2000 11090859<br />
BAT DX DFE+ 3000 11090860<br />
BAT DX DFE+ 4000 11090861<br />
BAT DX DFE+ 5000 11090862<br />
BAT DX DFE+ 6000 11090863<br />
GROOTTE - GEWICHT<br />
Waterbatterij (warm/koud)<br />
Naam<br />
H<br />
(mm)<br />
P<br />
(mm)<br />
L<br />
(mm)<br />
Ø D<br />
(mm)<br />
Gewicht<br />
(kg)<br />
Waterbatterij DFE+/DFE+ Top 800 530 630 530 315 29<br />
Waterbatterij DFE+/DFE+<br />
430 630 890 355 38<br />
Top 1200<br />
Waterbatterij DFE+/DFE+<br />
630 630 630 400 36<br />
Top 2000<br />
Waterbatterij DFE+ 3000 630 630 890 450 45<br />
Waterbatterij DFE+ 4000 630 630 1430 - 58<br />
Waterbatterij DFE+ 5000 630 630 1430 - 58<br />
Waterbatterij DFE+ 6000 630 630 1430 - 59<br />
Directe expansiebatterij (verdamping/condensatie)<br />
20<br />
20<br />
20<br />
20<br />
4 x M8<br />
4 x M8<br />
P<br />
P<br />
L H<br />
L H<br />
Ø D<br />
Ø D<br />
Ventilatoren, kasten en centrales<br />
Naam<br />
H<br />
(mm)<br />
P<br />
(mm)<br />
L<br />
(mm)<br />
Ø D<br />
(mm)<br />
Gewicht<br />
(kg)<br />
Bat DX DFE+ 800 530 630 530 315 29<br />
Bat DX DFE+ 1200 430 630 890 355 38<br />
Bat DX DFE+ 2000 630 630 630 400 36<br />
Bat DX DFE+ 3000 630 630 890 450 45<br />
Bat DX DFE+ 4000 630 630 1430 - 59<br />
Bat DX DFE+ 5000 630 630 1430 - 59<br />
Bat DX DFE+ 6000 630 630 1430 - 59<br />
<strong>Catalogus</strong> Benelux <strong>2014</strong> 51
Accessoires: Ronde elektrische batterij<br />
Ronde elektrische batterij<br />
Ventilatoren, kasten en centrales<br />
TOEPASSINGSGEBIED<br />
• Luchttechnische verwarming voor utiliteits- of<br />
industriële ruimtes.<br />
• Gebruik als accessoire voor leidingventilator<br />
(type VC, Vekita+ of VIK) of als terminalbatterij<br />
in de ruimtes boven het verlaagde plafond voor<br />
luchtverspreidingsterminals (sproeiers, enz.).<br />
• Ronde aansluiting op standaard kanalen.<br />
BESCHRIJVING<br />
• Ring van gegalvaniseerd staal met afdichtingen.<br />
• Circuit van roestvast staal AISI 321 L.<br />
• Enkelfasige voeding 230 V of driefasige voeding<br />
400 V.<br />
• Beschikbaar met 1, 2 of 3 gesloten kringen<br />
(1C, 2C of 3C).<br />
• Kastje IP 40.<br />
• Automatische en handmatige temperatuurbegrenzing<br />
(60°C/120°C tot Ø 250, daarboven 79°C/113°C).<br />
ASSORTIMENT<br />
Naam<br />
Code<br />
BCA MONO D125 0,5KW 11090750<br />
BCA MONO D160 1,5KW 11090754<br />
BCA MONO D200 3KW 11090757<br />
BCA MONO D250 3KW 11090760<br />
BCA MONO D250 4,5KW 11090761<br />
BCA MONO D315 6KW 11090765<br />
GROOTTE - GEWICHT<br />
Ventilatiekanaal<br />
Verloopmanchet<br />
Eindbatterij<br />
A<br />
B<br />
Voordelen<br />
• Voorverwarming van de<br />
toevoerlucht.<br />
• Eenvoudige installatie.<br />
• Homogene verwarming over de hele<br />
doorsnede van het kanaal.<br />
• Handmatige en automatische<br />
temperatuurbeperking.<br />
C<br />
Ventilatiekanaal<br />
Ø D (mm) A (mm) B (mm) C (mm) Gewicht (kg)<br />
125 300 50 120 3 - 4<br />
160 300 50 120 3,5 - 5<br />
200 300 50 120 4 - 5,5<br />
250 300 50 120 4,5 - 6,5<br />
315 300 50 120 5,5 - 7,5<br />
355 300 50 120 6,5 - 8<br />
400 300 80 250 7 - 8,5<br />
450 300 80 250 7,5 - 9<br />
500 350 80 250 8 - 10,5<br />
630 350 80 250 9,5<br />
LUCHTTECHNISCHE KENMERKEN<br />
Luchtsnelheid in het kanaal (m/s)<br />
Drukverlies DP (Pa)<br />
2 2<br />
4 8<br />
6 18<br />
8 32<br />
SELECTIECURVES<br />
DT = temperatuurverschil tussen uitgaande en ingaande lucht, Q = debiet.<br />
50<br />
45<br />
40<br />
35<br />
30<br />
xC: x geeft het aantal circuits aan.<br />
25<br />
6Kw<br />
20<br />
5Kw<br />
12Kw<br />
18Kw 24Kw<br />
36Kw<br />
15<br />
4Kw<br />
9Kw<br />
500W 1Kw 1,5Kw 2Kw 2,5Kw 3Kw<br />
7,5Kw<br />
10<br />
0 100 200 300 400 500 600 700 800 900 1000 2000 3000 4000 5000 6000 7000 8000<br />
Q (m 3 /u)<br />
52<br />
<strong>Catalogus</strong> Benelux <strong>2014</strong>
Accessoires: Ronde elektrische batterij<br />
Regelbare ronde elektrische batterij<br />
TOEPASSINGSGEBIED<br />
• Geregelde verwarming van inblaaslucht in het<br />
VMC-netwerk.<br />
BESCHRIJVING<br />
• Ring van gegalvaniseerd staal met afdichtingen.<br />
Regelkastje IP 40. Regeling met potentiometer in<br />
het kastje.<br />
• Automatische en handmatige temperatuurbegrenzing<br />
(60°C/120°C tot Ø 250, daarboven 79°C/113°C).<br />
• 4 ingangen, drukschakelaar voor debietregeling,<br />
kanaalsonde, omgevingsthermostaat en externe<br />
sturing.<br />
ASSORTIMENT<br />
Naam<br />
Code<br />
BCA R MONO D125 - 1KW 11090801<br />
BCA R MONO D160 - 1,5KW 11090803<br />
BCA R MONO D200 - 3KW 11090805<br />
BCA R MONO D250 - 4,5KW 11090807<br />
BCA R MONO D315 - 6KW 11090809<br />
BCA R TRI D315 - 6KW 11090824<br />
ACCESSOIRES<br />
KANAALSONDE +25°C/+90°C BCA R 11090900<br />
KANAALSONDE -10C+35C BCA R 11090902<br />
MECHNISCHE<br />
OMGEVINGSTHERMOSTAAT 5-30°C<br />
11090903<br />
DEBIETDETECTIESET BCA R 11090901<br />
GROOTTE - GEWICHT<br />
Ventilatiekanaal<br />
Verloopmanchet<br />
Eindbatterij<br />
A<br />
B<br />
C<br />
Ventilatiekanaal<br />
Ø D (mm) A (mm) B (mm) C (mm) Gewicht (kg)<br />
125 500 50 120 3 - 4<br />
160 500 50 120 3,5 - 5<br />
200 500 50 120 4 - 5,5<br />
250 500 50 120 4,5 - 6,5<br />
315 500 50 120 5,5 - 7,5<br />
355 500 50 120 6,5 - 8<br />
400 500 80 250 7 - 8,5<br />
450 500 80 250 7,5 - 9<br />
500 500 80 250 8 - 10,5<br />
560 500 80 250 9 - 11,5<br />
630 500 80 250 9,5<br />
ELEKTRISCHE KENMERKEN<br />
M = enkelfasig, T - driefasig, I = stroomsterkte.<br />
Voordelen<br />
• Nauwkeurige instelling van<br />
inblaastemperatuur.<br />
• Eenvoudige installatie.<br />
• Autonoom.<br />
• Handmatige en automatische<br />
temperatuurbeperking.<br />
• Lage temperatuursonde en<br />
omgevingsthermostaat.<br />
BCA R M 0,5 kw M 0,75 kw M 1 kw M 1,5 kw M 2,5 kw M 3 kw M 4,5 kw<br />
I (A) 2,2 3,3 4,4 6,6 10,1 13,2 19,8<br />
BCA R M 6 kw M 7,5 kw T 4,5 kw T 5 kw T 6 kw T 7,5 kw T 9 kw<br />
I (A) 26,4 33 6,5 7,2 8,7 10,8 13<br />
BCA R T 12 kw T 15 kw T 18 kw T 24 kw T 36 kw<br />
I (A) 17,4 21,6 26 34,8 52,2<br />
Ventilatoren, kasten en centrales<br />
SELECTIECURVES<br />
DT = temperatuurverschil tussen uitgaande en ingaande lucht, Q = debiet.<br />
50<br />
45<br />
40<br />
35<br />
30<br />
25<br />
6Kw<br />
20<br />
5Kw<br />
12Kw<br />
18Kw 24Kw<br />
36Kw<br />
15<br />
4Kw<br />
9Kw<br />
500W 1Kw 1,5Kw 2Kw 2,5Kw 3Kw<br />
7,5Kw<br />
10<br />
0 100 200 300 400 500 600 700 800 900 1000 2000 3000 4000 5000 6000 7000 8000<br />
Q (m 3 /u)<br />
<strong>Catalogus</strong> Benelux <strong>2014</strong> 53
Accessoires: Batterij in kast<br />
Waterbatterij<br />
Ventilatoren, kasten en centrales<br />
TOEPASSINGSGEBIED<br />
• Voorverwarming en koeling van verse lucht.<br />
• Vorstvrij houden voor centrale of ventilator buiten.<br />
• Warmtebehandelingen per zone.<br />
INSTALLATIE<br />
• Horizontaal.<br />
• Technische ruimtes/verlaagd plafond.<br />
• Binnen.<br />
• Isolatie van kanalen.<br />
• Condensaataansluiting (koude batterijen)<br />
• Zorg voor een antivriesthermostaat bij toepassing<br />
voor verse lucht.<br />
• Bevestiging met draadeinden en profielen.<br />
• Zorg voor een luchtafvoer op het hoogste punt.<br />
BESCHRIJVING<br />
• Kast van geïsoleerd plaatstaal.<br />
• Ronde aftakkingen.<br />
• Condensaatbak (koude batterij).<br />
• Aansluiting op water met schroefverbinding.<br />
ASSORTIMENT<br />
TECHNISCHE KENMERKEN<br />
• Vermogenswaarden voor warm water/koud water batterijkasten voor warm waterregime<br />
van 70°C en koud waterregime van 7/12°C.<br />
• Het luchtdebietassortiment met betrekking tot koude batterijkasten moet worden<br />
nageleefd, om te voorkomen dat er druppeltjes worden meegevoerd in de kanalen.<br />
WARMWATERBATTERIJ<br />
Afmetingen<br />
l x h x b (mm)<br />
Ø Max.<br />
aftakkingen luchtdebiet<br />
(mm) (m 3 /u)<br />
Vermogen<br />
(kW)<br />
90/70°C<br />
Ø flens<br />
(inch)<br />
Code<br />
755 x 436 x 750 315 800 7 1/2 11058116<br />
755 x 436 x 850 315 2300 15 1/2 11058136<br />
755 x 626 x 750 500 4000 30 3/4 11058156<br />
BATTERIJ KOUD WATER/WARM WATER<br />
Afmetingen<br />
l x h x b (mm)<br />
Ø<br />
aftakkingen<br />
(mm)<br />
Luchtdebiet<br />
(m 3 /u)<br />
Vermogen<br />
warm<br />
(kW)<br />
Voordelen<br />
• Vorstvrije installatie in verwarmde<br />
ruimte met buitenventilator.<br />
• Te gebruiken voor alle soorten<br />
ventilatoren en dubbele flux<br />
centrales.<br />
• Gebruik op afstand voor<br />
toepassing per zone.<br />
Vermogen<br />
koud (kW)<br />
Ø<br />
flens<br />
Code<br />
510 x 420 x 400 250 250 - 800 6 - 17 4 - 10 DN20 11058310<br />
720 x 610 x 400 315 1000 - 2000 24 - 42 15 - 26 DN25 11058308<br />
940 x 855 x 400 500 2000 - 4000 49 - 85 31 - 52 DN40 11058306<br />
1400 x 1050 x 400 630 4000 - 8000 98 62 DN50 11058305<br />
Naam<br />
Code<br />
Warmwaterbatterij<br />
KAST WARMWATERBATTERIJ 7KW 11058116<br />
KAST WARMWATERBATTERIJ 15KW 11058136<br />
KAST WARMWATERBATTERIJ 30KW 11058156<br />
Naam<br />
Code<br />
Koudwaterbatterij<br />
KAST KOUDWATERBATTERIJ 10KW 11058310<br />
KAST KOUDWATERBATTERIJ 25KW 11058308<br />
KAST KOUDWATERBATTERIJ 50KW 11058306<br />
KAST KOUDWATERBATTERIJ 100KW 11058305<br />
54<br />
<strong>Catalogus</strong> Benelux <strong>2014</strong>
Kanaalventilator VC<br />
VC<br />
TOEPASSINGSGEBIED<br />
• Afzuiging/inblazing van lucht in netwerk met ronde<br />
kanalen.<br />
• Voor utiliteits- en industriële ruimtes.<br />
INSTALLATIE<br />
• Horizontaal / verticaal.<br />
• Verlaagd plafond/technische ruimte.<br />
• Het wordt aanbevolen om te monteren met<br />
antitrillingsbeugels om de transmissie van trillingen<br />
te voorkomen en het onderhoud te vergemakkelijken.<br />
BESCHRIJVING<br />
• 6 modellen tot 1500 m 3 /u bij Ø 315.<br />
• Bekasting van gegalvaniseerd plaatstaal met<br />
aansluitingen in serie.<br />
• Centrifugaalwiel.<br />
Enkelfasige motor met uitwendige rotor 230 V - 50 Hz -<br />
IP40.<br />
• Geïntegreerde thermische beveiliging in de<br />
motorspoel.<br />
ASSORTIMENT<br />
Naam<br />
Code<br />
VC D100 11032005<br />
VC D125 11032004<br />
VC D160 11032001<br />
VC D200 11032002<br />
VC D250 11032003<br />
VC D315 11032006<br />
ACCESSOIRES<br />
Naam<br />
Code<br />
ANTITRILLINGSBEUGEL D100 11032105<br />
ANTITRILLINGSBEUGEL D125 11032104<br />
ANTITRILLINGSBEUGEL D160 11032101<br />
ANTITRILLINGSBEUGEL D200 11032102<br />
ANTITRILLINGSBEUGEL D250 11032103<br />
ANTITRILLINGSBEUGEL D315 11032107<br />
ELEK. VAR. MONO 1,5A 11086572<br />
ELEK. VAR. MONO 5A 11057080<br />
GROOTTE - GEWICHT<br />
P (Pa)<br />
D<br />
700<br />
600<br />
500<br />
400<br />
300<br />
200<br />
100<br />
0<br />
B<br />
63<br />
62<br />
60<br />
51<br />
50<br />
52<br />
Ø 100<br />
Ø 125<br />
D<br />
Type A (mm) B (mm) C (mm) D (mm) Gewicht (kg)<br />
100 100 188 288 30 2,1<br />
125 125 188 288 30 2,1<br />
160 160 170 379 30 2,5<br />
200 200 198 379 30 4,1<br />
250 250 195 379 30 4,2<br />
315 315 218 453 30 4,5<br />
LUCHTTECHNISCHE EN AKOESTISCHE KENMERKEN<br />
• De onderstaande luchttechnische curven zijn vastgesteld volgens de norm NF E 51.705.<br />
• Akoestisch drukniveau gemeten op 3 m van de ventilator, met aangesloten aanzuiging<br />
en afvoer, in dB (A).<br />
Ø 160<br />
Ø 200<br />
Ø 250<br />
Ø 315<br />
200 400 600 800 1000 1200 1400 1600<br />
Q (m 3 /u)<br />
ELEKTRISCHE KENMERKEN<br />
Type Aantal polen Max. verbruikt<br />
vermogen (W)<br />
Max.<br />
stroomverbruik<br />
(A)<br />
Condensator<br />
(F)<br />
100 2 56 0,24 2<br />
125 2 59 0,25 2<br />
160 2 99 0,44 2<br />
200 2 140 0,60 5<br />
250 2 193 0,84 5<br />
315 2 274 1,21 5<br />
Ventilatoren, kasten en centrales<br />
<strong>Catalogus</strong> Benelux <strong>2014</strong> 55
Dakventilator<br />
VDA<br />
Voordelen<br />
• Platte curven.<br />
• Design.<br />
Ventilatoren, kasten en centrales<br />
TOEPASSINGSGEBIED<br />
• Afzuig-dakventilator voor het VMC in collectieve<br />
woningen en utiliteitsgebouwen.<br />
INSTALLATIE<br />
• Horizontaal.<br />
• Terras of dak met montagebasis (accessoire).<br />
BESCHRIJVING<br />
• 10 maten, van 100 tot 12 000 m 3 /u.<br />
• Verticale straal.<br />
• Schil van warmgevormde harsvezel.<br />
• Vogelwerend rooster.<br />
• Centrifugaalwiel.<br />
STANDAARD ASSORTIMENT<br />
Naam<br />
Code<br />
VDA 1 SNELHEID ENKELFASIG<br />
VDA 160/4 M 11024001<br />
VDA 180/4 M 11024002<br />
VDA 200/4 M 11024003<br />
VDA 225/4 M 11024005<br />
VDA 250/6 M 11024007<br />
VDA 280/6 M 11024013<br />
VDA 355/6 M 11024020<br />
VDA 1 SNELHEID DRIEFASIG<br />
VDA 200/4 T 11024004<br />
VDA 225/4 T 11024006<br />
VDA 250/6 T 11024008<br />
VDA 280/6 T 11024014<br />
VDA 355/6 T 11024021<br />
VDA 450/8 T 11024027<br />
VDA 450/6 T 11024028<br />
VDA 500/8 T 11024033<br />
VDA 500/6 T 11024034<br />
VDA 560/8 T 11024040<br />
VDA 560/6 T 11024041<br />
VDA 2 SNELHEDEN DRIEFASIG<br />
VDA 250/6.8 T 2VIT. 11024047<br />
VDA 280/6.8 T 2VIT. 11024048<br />
VDA 355/6.8 T 2VIT. 11024049<br />
VDA 450/6.12 T 2VIT. 11024030<br />
VDA 500/6.12 T 2VIT. 11024037<br />
GROOTTE - GEWICHT<br />
F<br />
E<br />
A<br />
Type<br />
VDA<br />
A<br />
(mm)<br />
B<br />
(mm)<br />
C<br />
(mm)<br />
D<br />
(mm)<br />
E<br />
(mm)<br />
F<br />
(mm)<br />
G<br />
(mm)<br />
H<br />
(mm)<br />
Gewicht<br />
(kg)<br />
160 300 245 320 390 30 215 40 146 4<br />
180 300 245 320 390 30 245 40 146 4<br />
200 435 330 404 500 40 400 68 190 11<br />
225 435 330 434 550 40 445 68 212 12<br />
250 560 450 525 630 40 438 100 245 14<br />
280 560 450 571 700 40 487 91 270 18<br />
355 644 535 622 770 40 563 91 303 23<br />
450 710 590 718 900 50 642 100 350 27<br />
500 917 750 890 1060 50 709 100 412 51<br />
560 917 750 988 1200 50 801 100 475 79<br />
ELEKTRISCHE KENMERKEN<br />
• Asynchrone motor IP54, klasse B (behalve VDA 160 en 180: IP 44<br />
• Verschillende snelheden alleen mogelijk met autotransformator of frequentievariator<br />
(driefasig).<br />
• Motor 2 snelh., gebruik een 2 V schakelaar; ZIE ELEKTRISCHE ACCESSOIRES p. 253.<br />
Type<br />
Aantal<br />
polen<br />
Max. verbruikt<br />
vermogen Mono<br />
230 V (kW)<br />
Max.<br />
verbruikt<br />
vermogen TRI<br />
400 V (kW)<br />
B<br />
G<br />
Max.<br />
stroomverbruik<br />
MONO 230V<br />
(A)<br />
Max.<br />
stroomverbruik<br />
TRI 400V (A)<br />
VDA 160 4 0,038 - 0,18 -<br />
VDA 180 4 0,065 - 0,35 -<br />
VDA 200 4 0,080 0,08 0,44 0,25<br />
VDA 225 4 0,140 0,16 0,76 0,39<br />
VDA 250 6 0,100 0,10 0,60 0,33<br />
VDA 280 6 0,140 0,17 0,85 0,45<br />
VDA 350 6 0,280 0,31 1,39 0,67<br />
VDA 450 8 0,280 0,32 1,50 0,86<br />
VDA 450 6 0,500 0,44 2,50 1,10<br />
VDA 500 8 - 0,49 - 1,37<br />
VDA 500 6 - 0,98 - 2,30<br />
VDA 560 8 - 0,96 - 2,20<br />
VDA 560 6 - 1,82 - 4,15<br />
VDA 250 2V 8/6 - 0,11/0,12 0,31/0,27<br />
VDA 280 2V 8/6 - 0,12/0,17 - 0,31/0,30<br />
VDA 350 2V 8/6 - 0,24/0,42 - 0,70/1,03<br />
VDA 450 2V 12/6 - 0,15/0,60 - 0,46/1,25<br />
VDA 500 2V 12/6 - 0,28/1,14 - 0,89/2,35<br />
56<br />
<strong>Catalogus</strong> Benelux <strong>2014</strong>
Dakventilator<br />
VDA<br />
LUCHTTECHNISCHE EN AKOESTISCHE KENMERKEN<br />
• De luchttechnische curven zijn vastgesteld volgens de norm NF EN ISO 5801.<br />
• = Akoestisch drukniveau gemeten op 4 m van de ventilator in dB (A).<br />
• P (Pa) = statische druk.<br />
VDA 160<br />
VDA 355<br />
P (Pa)<br />
200<br />
100<br />
80<br />
60<br />
40<br />
20<br />
10<br />
VDA 200<br />
P (Pa)<br />
500<br />
400<br />
300<br />
200<br />
100<br />
80<br />
60<br />
40<br />
20<br />
10<br />
160/4 180/4<br />
46<br />
44<br />
45<br />
47<br />
46<br />
0 100 200 300 400 500 600 700 800 900 1000<br />
Q (m3/u)<br />
200/4<br />
52<br />
225/4<br />
0 250 500 750 1000 1250 1500 1750 2000<br />
Q (m 3 /u)<br />
55<br />
48<br />
53 57<br />
P (Pa)<br />
VDA 450<br />
P (Pa)<br />
400<br />
300<br />
200<br />
100<br />
80<br />
60<br />
40<br />
20<br />
10<br />
1000<br />
700<br />
500<br />
400<br />
300<br />
200<br />
100<br />
80<br />
60<br />
40<br />
20<br />
10<br />
355/6<br />
355/8<br />
0 500 1000 1500 2000 2500 3000 3500 4000<br />
Q (m3/u)<br />
450/6<br />
450/8<br />
450/12<br />
44<br />
49<br />
42<br />
53<br />
55<br />
46<br />
0 1000 2000 3000 4000 5000 6000 7000<br />
Q (m3/u)<br />
51<br />
55<br />
50<br />
57<br />
60<br />
59<br />
Ventilatoren, kasten en centrales<br />
VDA 250<br />
VDA 500<br />
P (Pa)<br />
400<br />
300<br />
200<br />
100<br />
80<br />
60<br />
40<br />
20<br />
10<br />
280/6<br />
250/6<br />
280/8<br />
250/8<br />
41<br />
47<br />
44<br />
42<br />
45<br />
49<br />
44<br />
50<br />
51<br />
0 500 1000 1500 2000 2500 3000 3500 4000<br />
Q (m3/u)<br />
51<br />
54<br />
P (Pa)<br />
1000<br />
700<br />
500<br />
400<br />
300<br />
200<br />
100<br />
80<br />
60<br />
40<br />
20<br />
500/12<br />
500/6<br />
500/8<br />
58<br />
53<br />
45 55<br />
10<br />
0 2000 4000 6000 8000 10000<br />
Q (m3/u)<br />
60<br />
63<br />
<strong>Catalogus</strong> Benelux <strong>2014</strong> 57
Dakventilator<br />
VDA<br />
VDA 560<br />
Grondplaat DOS<br />
Ventilatoren, kasten en centrales<br />
P (Pa)<br />
1000<br />
700<br />
500<br />
400<br />
300<br />
200<br />
100<br />
80<br />
60<br />
40<br />
20<br />
10<br />
560/12<br />
560/6<br />
560/8<br />
52<br />
56<br />
0 2000 4000 6000 8000 10000 12000 14000 16000<br />
Q (m3/u)<br />
ACCESSOIRES<br />
60<br />
65<br />
67<br />
70<br />
Type<br />
Terugslagklep<br />
DVK<br />
Grondplaat<br />
DOS<br />
Afdichtingvoeg<br />
PV<br />
Instelbare mof<br />
DVS<br />
Ingebouwde<br />
geluiddemper GDB<br />
Opbouw<br />
geluiddemper GDB<br />
Code Code Code Code Code Code<br />
VDA 160-180 11024221 11024201 11024321 11024241 11024301 11024261<br />
VDA 200-225 11024223 11024203 11024323 11024243 11024303 11024263<br />
VDA 250-280 11024225 11024205 11024325 11024245 11024305 11024265<br />
VDA 355 11024227 11024207 11024327 11024247 11024307 11024267<br />
VDA 450 11024228 11024208 11024328 11024248 11024308 11024268<br />
VDA 500-560 11024229 11024209 11024329 11024249 11024309 11024269<br />
ELEKTRISCHE ACCESSOIRES (zie p. 50)<br />
Alarm-drukschakelaar<br />
Thermomagnetische schakelaar<br />
Autotransformator, driefasig<br />
Schakelaar 1 V of 2 V<br />
Overige elektrische accessoires<br />
Naam<br />
58<br />
<strong>Catalogus</strong> Benelux <strong>2014</strong>
Axiale muurventilatoren: HELICA<br />
HELICA<br />
Voordelen<br />
• Debiet van 100 tot 3000 m 3 /u.<br />
• Verschillende snelheden mogelijk.<br />
• Gemakkelijk te installeren.<br />
• Inclusief beschermrooster aan<br />
motorzijde.<br />
TOEPASSINGSGEBIED<br />
• Ventilatie van industriële, landbouw-, utiliteitsof<br />
woning- (parkeergarage) ruimtes, zonder<br />
brandklassering, als aanvulling op het assortiment<br />
HELIONE.<br />
BESCHRIJVING<br />
• Axiale muurventilator met verzinkte schoepen, zwart<br />
geschilderd.<br />
• Inclusief beschermrooster aan aanzuigzijde.<br />
• Omgevingstemperatuur: - 20°C tot + 50°C.<br />
• Externe rotormotor IP 44, klasse F, variabele snelheid<br />
mogelijk.<br />
• Enkelfasige voeding 230 V - 50 Hz (60 Hz mogelijk<br />
door gebruik van een andere condensator).<br />
• Gebruikt voor afzuiging.<br />
ASSORTIMENT RONDE RING<br />
Naam<br />
Code<br />
HELICA 200 - 1500 tpm VR 11032201<br />
HELICA 200 - 2800 tpm VR 11032202<br />
HELICA 250 - 1500 tpm VR 11032203<br />
HELICA 250 - 2800 tpm VR 11032204<br />
HELICA 300 - 1500 tpm VR 11032205<br />
HELICA 300 - 2800 tpm VR 11032206<br />
HELICA 350 - 1500 tpm VR 11032207<br />
HELICA 400 - 1500 tpm VR 11032208<br />
ASSORTIMENT VIERKANT PLAATJE<br />
Naam<br />
Code<br />
HELICA 200 - 1500 tpm PC 11032211<br />
HELICA 200 - 2800 tpm PC 11032212<br />
HELICA 250 - 1500 tpm PC 11032213<br />
HELICA 250 - 2800 tpm PC 11032214<br />
HELICA 300 - 1500 tpm PC 11032215<br />
HELICA 300 - 2800 tpm PC 11032216<br />
HELICA 350 - 1500 tpm PC 11032217<br />
HELICA 400 - 1500 tpm PC 11032218<br />
ACCESSOIRES<br />
Naam<br />
Code<br />
Beschermrooster HELICA 200 / 250 / 11032222<br />
300 / 350<br />
Beschermrooster HELICA 400 11032223<br />
Automatische klep HELICA 200 / 11032231<br />
250 / 300<br />
Automatische klep HELICA 350 11032232<br />
Automatische klep HELICA 400 11032233<br />
GROOTTE<br />
P (Pa)<br />
260<br />
220<br />
180<br />
140<br />
100<br />
60<br />
200 300<br />
250<br />
F<br />
Naam Opening<br />
Ø (mm)<br />
A<br />
(mm)<br />
B<br />
(mm)<br />
C<br />
(mm)<br />
D<br />
(mm)<br />
E<br />
(mm)<br />
F<br />
(mm)<br />
HELICA 200 230 280 52 250 312 260 115<br />
HELICA 250 280 320 55 295 370 320 115<br />
HELICA 300 330 397 82 380 430 380 138<br />
HELICA 350 380 460 86 442 495 435 142<br />
HELICA 400 430 528 100 504 540 490 142<br />
KENMERKEN<br />
Naam<br />
Max. I<br />
(A)<br />
Max. verbruikt<br />
vermogen (W)<br />
Lp op 1m<br />
dB (A)<br />
Gewicht<br />
VR<br />
(kg)<br />
1500 t/mn<br />
2800 t/mn<br />
Gewicht<br />
PC<br />
(kg)<br />
HELICA 200 1500 tpm 0,14 31 50 2,2 2,6<br />
HELICA 200 2800 tpm 0,3 59 63 1,8 2,6<br />
HELICA 250 1500 tpm 0,25 55 55 3 3,7<br />
HELICA 250 2800 tpm 0,46 101 71 3 3,7<br />
HELICA 300 1500 tpm 0,41 88 61 4,5 5,2<br />
HELICA 300 2800 tpm 0,81 181 77 4,8 5,6<br />
HELICA 350 1500 tpm 0,54 120 64 5,8 6,6<br />
HELICA 400 1500 tpm 0,63 141 69 6,7 7,6<br />
LUCHTTECHNISCHE CURVEN<br />
P (Pa) = statische druk, Q = debiet.<br />
Ventilatoren, kasten en centrales<br />
Spanningsvariator 1,5 A 11086572<br />
Het beschermrooster of de automatische klep wordt<br />
aan de schoepkant geplaatst.<br />
20<br />
0<br />
200 250 300 350 400<br />
1000 2000 3000<br />
Q (m 3 /u)<br />
<strong>Catalogus</strong> Benelux <strong>2014</strong> 59
Enkelfasige snelheidsvariator<br />
Enkelfasige spanningsvariator 1,5 A<br />
Voordelen<br />
• Continu variabel.<br />
• Net en compact kastje.<br />
• Uitstekende of<br />
ingebouwde montage.<br />
Elektrische accessoires<br />
TOEPASSINGSGEBIED<br />
• Variator ontwikkeld voor enkelfasige motoren met 1<br />
snelheid, 230 VAC, met een maximaal stroomverbruik<br />
onder 1,5 A en compatibel met variabele spanning.<br />
• Compatibel met TVEC Silence, VEKITA+ (zonder<br />
geluidsisolatie), HELICA, VC, THELIA mono en<br />
variabel.<br />
BESCHRIJVING<br />
• Geleverd in een net kastje IP 44, voor opbouw of<br />
ingebouwde montage.<br />
• Ontwerp van het type elektronische kaart.<br />
• Wordt aangezet door de regelpotentiometer.<br />
• Geïntegreerde ontstoring (CEM).<br />
• Geïntegreerde zekering.<br />
• 230 VAC - 50/60 Hz.<br />
• Regeling van de maximum snelheid naar de<br />
minimum snelheid (voorkomt opnieuw starten bij<br />
lage spanning).<br />
• Instellen van de minimum snelheid mogelijk<br />
(standaard 80 V).<br />
ASSORTIMENT<br />
Naam Code L x H x D<br />
(mm)<br />
ELEK. VAR. MONO 1,5A 11086572 82 x 82 x 65 mm<br />
Enkelfasige spanningsvariator 3 tot 10 A<br />
Voordelen<br />
• Continu variabel.<br />
• Afzonderlijke aan-/uitschakelaar.<br />
• Functie startbeveiliging volledige<br />
spanning.<br />
TOEPASSINGSGEBIED<br />
• Variator ontwikkeld voor enkelfasige motoren met 1<br />
snelheid, 230 VAC, met een maximaal stroomverbruik<br />
onder respectievelijk 3, 5 en 10 A en compatibel met<br />
variabele spanning.<br />
• Compatibel met TVEC Silence, VEKITA+ (met<br />
geluidsisolatie), HELICA, VC, THELIA 'mono-var'.<br />
BESCHRIJVING<br />
• Geleverd in een kastje IP 54.<br />
• Ontwerp van het type elektronische kaart.<br />
• Aanzetten met afzonderlijke schakelaar (op zijkant<br />
van het kastje).<br />
• Geïntegreerde ontstoring (CEM).<br />
• Geïntegreerde zekering.<br />
• 230 VAC - 50/60 Hz.<br />
• Functie starten onder volle spanning: bij het starten<br />
verzendt de variator 6 tot 7 seconden een maximale<br />
spanning waarna hij terugkeert naar de spanning<br />
die wordt geregeld door de potentiometer. Deze<br />
functie voorkomt starten bij een lage spanning, wat<br />
schadelijk is voor de motor.<br />
• Instellen van de minimum snelheid mogelijk<br />
(standaard 100 V).<br />
ASSORTIMENT<br />
Naam Code L x H x D<br />
(mm)<br />
Spanningsvariator 3,0 A 11086024 83 x 140 x 88<br />
Spanningsvariator 5,0 A 11086013 83 x 160 x 88<br />
Spanningsvariator 10 A 11057067 115 x 195 x 95<br />
60<br />
<strong>Catalogus</strong> Benelux <strong>2014</strong>
Bediening<br />
Schakelaar - veiligheidsschakelaar.<br />
TOEPASSINGSGEBIED<br />
• Functie schakelaar - veiligheidsschakelaar M/A<br />
afsluitbaar met hangslot, gebruikscategorie AC 23 A<br />
(hoog scheidingsvermogen).<br />
• Compatibel met alle enkelfasige en driefasige<br />
ventilatoren (afhankelijk van het max. verbruikt<br />
vermogen).<br />
NB: de schakelaar tri 1V kan worden gebruikt voor het<br />
stoppen van de voeding van een enkelfasige motor<br />
2 V, of 1 V als het vermogen hoger is dan 0,9 kW.<br />
BESCHRIJVING<br />
• Geleverd in een kastje IP 64, voor opbouwmontage.<br />
• Gebruikscategorie AC 23.<br />
• Uitgerust met extra positiecontacten - NO en NF -<br />
uitsluitend voor driefasige modellen.<br />
• Geleverd met aansluithandleiding.<br />
ASSORTIMENT<br />
Naam L x H x D Code<br />
(mm)<br />
Veiligheidsschakelaar 1 V mono - 0,9 kW 86 x 86 x 108 11056196<br />
Veiligheidsschakelaar 1 V tri - 7,5 kW + contacten 86 x 86 x 120 11057606<br />
Veiligheidsschakelaar 1 V tri - 22,5 kW + contacten 180 x 110 x 143 11057607<br />
Veiligheidsschakelaar 1 V tri - 30 kW + contacten 182 x 180 x 148 11057608<br />
Veiligheidsschakelaar 2 V tri - 7,5 kW + contacten 86 x 86 x 120 11057613<br />
Veiligheidsschakelaar 2 V tri - 22,5 kW + contacten 182 x 180 x 148 11057610<br />
Veiligheidsschakelaar 2 V tri - 30 kW + contacten 254 x 180 x 148 11057611<br />
Elektrische accessoires<br />
<strong>Catalogus</strong> Benelux <strong>2014</strong> 61
Elektrische accessoires<br />
62<br />
<strong>Catalogus</strong> Benelux <strong>2014</strong>
Brandbeveiliging<br />
Catalogue Benelux <strong>2014</strong> 63
Vlinderbrandkleppen en brandroosters 1396<br />
Vlinderbrandklep CF1/CF2<br />
Conformiteit<br />
• CE-markering conform EN<br />
15650: nr. 1396-CPD-0055<br />
• EI 60 S - (ve ho i o)<br />
• EI 120 S - (ve ho i o)<br />
Vlinderbrandkleppen<br />
en brandroosters<br />
GEBRUIKSMOGELIJKHEDEN<br />
• De vlinderbrandkleppen voldoen aan de eisen voor<br />
brandroosters uit artikel CH32 van de brandverordening.<br />
BESCHRIJVING<br />
• Deze vlinderbrandklep wordt in een ventilatieleiding<br />
met nominale diameter gestoken.<br />
• CE-gecertificeerd conform EN15650.<br />
• Brandwerendheidsklasse<br />
- CF1 = EI 60 S - (Ve Ho i o) onder 300 Pa<br />
- CF2 = EI 120 S - (Ve Ho i o) onder 300 Pa<br />
• Sluitcontactmelding op aanvraag mogelijk.<br />
MATEN (mm)<br />
Buismof voor vlinderbrandklep en MR<br />
ASSORTIMENT<br />
Diameter (mm)<br />
W1 (mm) - identiek CF1 - CF2<br />
100 27<br />
125 40<br />
150 52<br />
160 57<br />
200 77<br />
ASSORTIMENT<br />
Afmetingen Vlinderbrandklep<br />
EI60S - CF1<br />
Vlinderbrandklep<br />
EI120S - CF2<br />
Code<br />
Code<br />
Ø 100 11040430 11040435<br />
Ø 125 11040431 11040436<br />
Ø 150 11040432 11040437<br />
Ø 160 11040433 11040438<br />
Ø 200 11040434 11040439<br />
Afmetingen<br />
Code<br />
Ø 100 11013121<br />
Ø 125 11013122<br />
Ø 150 11013123<br />
Ø 160 11013124<br />
Ø 200 11013125<br />
64<br />
Catalogue Benelux <strong>2014</strong>
Ronde MINISONE brandkleppen<br />
Clapet coupe-feu circulaire MINISONE<br />
1812<br />
Clapet coupe-feu circulaire MINISONE<br />
1812<br />
MINISONE inbouw<br />
MINISONE encastré<br />
MINISONE encastré<br />
MINISONE Ø 315 MINISONE Ø 160<br />
MINISONE Ø 315 MINISONE Ø 160<br />
Conformités<br />
• Certifié NF et conforme selon<br />
les normes NF S61-937-1 et<br />
NF S61-937-5 « Dispositifs<br />
Actionnés de Sécurité clapet<br />
coupe-feu ».<br />
Avantages<br />
Conformités<br />
• Pertes de charges réduites.<br />
Conformiteit Avantages<br />
• Montage direct sur les conduits de<br />
• Certifié NF et conforme selon • Pertes de charges réduites.<br />
petits diamètres sans réduction.<br />
les normes NF S61-937-1 et • Montage direct sur les conduits de<br />
•<br />
NF<br />
CE-gecertificeerd<br />
S61-937-5<br />
• Raccordements<br />
« Dispositifs<br />
aérauliques en conform munis<br />
petits diamètres sans réduction.<br />
Actionnés EN de 15650:2010 joints<br />
de Sécurité<br />
à lèvres.<br />
clapet en EN 13501-3. • Raccordements aérauliques munis<br />
coupe-feu • Etanchéité ». classe B suivant EN 1751.<br />
de joints à lèvres.<br />
• Etanchéité classe B suivant EN 1751.<br />
Voordelen<br />
• Beperkte drukverliezen.<br />
• Wordt zonder verloop direct op<br />
kanalen met kleine diameter<br />
gemonteerd.<br />
• Ventilatie-aansluitingen met<br />
lippakkingen.<br />
• Luchtdichtheidsklasse B<br />
conform EN 1751.<br />
DOMAINE D’APPLICATION<br />
ENCOMBREMENT (mm)<br />
GEBRUIKSMOGELIJKHEDEN<br />
• Compartimentage de locaux tertiaires (ERP, locaux<br />
commerciaux ou industriels,…). DOMAINE D’APPLICATION MATEN ENCOMBREMENT (mm) L (mm)<br />
• Compartimentering van • Compartimentage tertiaire ruimtes de locaux (openbare tertiaires (ERP, locaux<br />
gebouwen, DESCRIPTION commerciële commerciaux of industriële ou industriels,…). ruimtes enz.). B 115 50<br />
L<br />
• Constitué d’un tunnel en acier galvanisé et d’une<br />
lame mobile de 20 mm DESCRIPTION<br />
d’épaisseur en matériau<br />
B 115 50<br />
BESCHRIJVING<br />
réfractaire.<br />
• Constitué d’un tunnel en acier galvanisé et d’une<br />
• Le boîtier de déclenchement lame est mobile fixé sur de le tunnel. 20 mm d’épaisseur en matériau<br />
• Bestaat Il positionné uit een en décalé tunnel par réfractaire. van rapport gegalvaniseerd à la lame de staal<br />
en façon een à 20 ce qu’une mm dik seule beweegbaar partie • Le boîtier soit scellée de déclenchement blad dans van la vuurvast est fixé sur le tunnel.<br />
materiaal. paroi lors de l’installation. Il est positionné en décalé par rapport à la lame de<br />
• Déclenchement auto commandé façon à 70 ce °C qu’une par fusible seule partie soit scellée dans la<br />
• De thermique. bedieningskast is op paroi de lors tunnel de l’installation. bevestigd. De<br />
kast • Joints is à op lèvre afstand pour une van étanchéité • Déclenchement het blad classe aangebracht B auto suivant commandé zodat à 70 °C par fusible<br />
EN 1751.<br />
thermique.<br />
bij de montage slechts • Joints één à deel lèvre pour in de une wand étanchéité wordt classe B suivant<br />
ingemetseld. CLASSEMENT AU FEU EN 1751.<br />
• Automatische • Ei 60 S – 500 Pa – Ve inschakeling (i o) : Mur béton op 110 mm 70°C door<br />
ou béton cellulaire 100 mm. CLASSEMENT AU FEU<br />
smeltzekering.<br />
• Ei 60 S – 500 Pa – Ve (i • Ei 60 o) : S Cloison – 500 Pa légère – Ve en (i o) : Mur béton 110 mm<br />
• Belimo-motoraandrijving plaques de plâtre. ou op béton aanvraag cellulaire 100 leverbaar. mm.<br />
• Ei 60 S – 500 Pa – Ve (i o) : Cloison légère en<br />
• Lippakkingen MISE EN ŒUVRE voor afdichting plaques de klasse plâtre. B conform EN<br />
1751. • Encastré dans un mur béton ou cloison légère.<br />
Ø D Ø Réservation L B Surface libre Poids<br />
• Lame en position verticale. MISE EN ŒUVRE (mm) (mm) (mm) (mm) (dm 2 ) (%) (kg)<br />
• Encastré dans un mur béton ou cloison légère.<br />
Ø D Ø Réservation L B Surface libre Poids<br />
• Scellement au mortier standard (mur en béton) et au 100 150<br />
BRANDWERENDHEIDSKLASSE<br />
Ø D Ø 385 Opening - 0,56 0,71 B1,3<br />
Vrije oppervlakte Gewicht<br />
mortier standard ou à la colle • Lame à béton en position cellulaire verticale. (mur<br />
(mm) (mm) (mm) (mm) (dm 2 ) (%) (kg)<br />
125 175 385 - 0,93 0,76 1,5<br />
• Ei en 60 béton S – cellulaire). 500 Pa – Ve •(i Scellement o): au Betonmuur mortier standard 110 (mur mm en béton) (mm) et au 100 (mm) 150 (mm) 385 - (mm) 0,56 (dm2) 0,71 (%) 1,3 (kg)<br />
160 210 370 - 1,63 0,81 1,9<br />
mortier standard ou à la colle à béton cellulaire<br />
of • Scellement celbetonmuur avec de 100 la laine mm. de roche et de la colle à<br />
100 (mur 125 150 175 385 - - 0,93 0,56 0,76 0,71 1,5 1,3<br />
plâtre (cloison légère). en béton cellulaire).<br />
200 260 370 - 2,66 0,85 2,7<br />
160 210 370 - 1,63 0,81 1,9<br />
• Ei • Le 60 boîtier S – mécanisme 500 Pa vient – Ve • Scellement en (i appui contre o): avec Lichte de le mur. la laine wand de 250 roche van et de la colle 310 125à<br />
370 17517 4,3 385 0,88 -3,4<br />
0,93 0,76 1,5<br />
gipsplaat.<br />
plâtre (cloison légère).<br />
200 260 370 - 2,66 0,85 2,7<br />
Celui-ci doit rester accessible après la pose du clapet<br />
(prévoir une trappe de • visite Le boîtier à cet mécanisme effet). vient en appui contre le mur. 250 310 370 17 4,3 0,88 3,4<br />
315 375 160 370 21048 7,3 0,94 -4,5<br />
1,63 0,81 1,9<br />
• Raccordement aéraulique : Celui-ci ne doit doit exercer rester aucune accessible après la pose du 200 clapet<br />
(prévoir une trappe de visite à cet effet). 250 310 370 17 4,3 0,88 3,4<br />
315 260 375 370 48 - 7,3 2,66 0,94 0,85 4,5 2,7<br />
TOEPASSING<br />
PERTES DE CHARGE<br />
contrainte sur le clapet.<br />
• Raccordement aéraulique : ne doit exercer aucune<br />
• Ingebouwd in betonmuur contrainte of lichte sur le wand.<br />
PERTES<br />
Vitesse<br />
DE<br />
dans<br />
CHARGE<br />
le conduit (m/s)<br />
GAMME AVEC CHOIX D’OPTIONS clapet.<br />
2 315 4 3756 8 370 10 4812<br />
7,3 0,94 4,5<br />
• Blad Le fusible in verticale thermique 70 stand. °C est inclus.<br />
Vitesse dans le conduit (m/s)<br />
Ø D Q ∆P Q ∆P Q ∆P Q ∆P Q ∆P Q ∆P<br />
GAMME AVEC CHOIX D’OPTIONS<br />
2 4 6 8 10 12<br />
• Inmetselen met gewone Le fusible mortel thermique (betonmuur) 70 °C est en (mm)<br />
inclus. met (m<br />
GAMME standard<br />
3 /h) (Pa) (m<br />
Ø D Q ∆P Q ∆P Q ∆P Q ∆P Q ∆P Q ∆P<br />
gewone mortel of celbetonlijm (celbetonmuur). DRUKVERLIEZEN<br />
3 /h) (Pa) (m 3 /h) (Pa) (m 3 /h) (Pa) (m 3 /h) (Pa) (m 3 /h) (Pa)<br />
100 57 4 113 14 170 32 226 56 - - - -<br />
Désignation<br />
(mm) (m<br />
GAMME standard<br />
Code<br />
3 /h) (Pa) (m 3 /h) (Pa) (m 3 /h) (Pa) (m 3 /h) (Pa) (m 3 /h) (Pa) (m 3 /h) (Pa)<br />
125 88 2 177 7 265 16 353 28 442 44 530 63<br />
• Inmetselen MINISONE D100 met mm steenwol en gipslijm 11043230 (lichte wand).<br />
100 57 4 113 14 170 32 226 56 - - - -<br />
Désignation 160 Code 145 1 290 4 434 9 579 16 724 25 869 36<br />
• De MINISONE bedieningskast D125 mm steunt tegen 11043231 de muur. Deze moet<br />
125 88 2 177 7 265 16 353 28 442 44 530 63<br />
MINISONE D100 mm 200 11043230 226 1 452 4 679 9 905 16 Snelheid 1131 25 in het 1357kanaal 36 (m/s)<br />
bereikbaar MINISONE D160 blijven mm na MINISONE het monteren 11043232<br />
D125 mm van de klep<br />
160 145 1 290 4 434 9 579 16 724 25 869 36<br />
250 11043231 353 1 707 3 1060 7 1414 12 1767 19 2121 27<br />
200<br />
(maak MINISONE hiervoor D200 mm een inspectieluik). 11043233<br />
MINISONE D160 mm 11043232<br />
226 1 4 452 4 6796 9 905 16 8 1131 25 1357 10 36<br />
315 561 1 1122 2 1683 5 2244 8 2806 13 3367 18<br />
12<br />
MINISONE D250 mm 11043234<br />
250 353 1 707 3 1060 7 1414 12 1767 19 2121 27<br />
• Aansluiting ventilatie: MINISONE hierbij D200 mag mmgeen enkele 11043233<br />
MINISONE D315 mm 11043235<br />
Ø D Q 315 ΔP 561 Q 1 1122 ΔP 2 Q1683 ΔP 5 2244 Q 8 ΔP 2806 13 Q 3367ΔP18<br />
Q ΔP<br />
spanning op de klep komen. MINISONE D250 mm 11043234<br />
OPTIONS<br />
MINISONE D315 mm 11043235 (mm) (m 3 /u) (Pa) (m 3 /u) (Pa) (m 3 /u) (Pa) (m 3 /u) (Pa) (m 3 /u) (Pa) (m 3 /u) (Pa)<br />
Désignation<br />
OPTIONS<br />
Code<br />
Kit contact MINISONE FCu + DCu 11043263<br />
100 57 4 113 14 170 32 226 56 - - - -<br />
Désignation<br />
Code<br />
ASSORTIMENT<br />
Kit contact MINISONE<br />
MET<br />
FCu ou<br />
Kit contact OPTIES<br />
DCu 11043262<br />
MINISONE NAAR FCu KEUZE<br />
+ DCu 11043263 125 88 2 177 7 265 16 353 28 442 44 530 63<br />
De smeltzekering voor 70 Kit contact °C wordt MINISONE bijgeleverd. FCu ou DCu 11043262<br />
160 145 1 290 4 434 9 579 16 724 25 869 36<br />
Standaard ASSORTIMENT<br />
Omschrijving<br />
Code<br />
Minisones D100-FTE 70 11043230<br />
Minisones D125-FTE 70 11043231<br />
Minisones D160-FTE 70 11043232<br />
Minisones D200-FTE 70 11043233<br />
Minisones D250-FTE 70 11043234<br />
Minisones D315-FTE 70 11043235<br />
2<br />
200 226 1 452 4 679 9 905 16 1131 25 1357 36<br />
250 353 1 707 3 1060 7 1414 12 1767 19 2121 27<br />
315 561 1 1122 2 1683 5 2244 8 2806 13 3367 18<br />
2<br />
104<br />
Ø D<br />
104<br />
Ø D<br />
Brandkleppen<br />
Catalogue Benelux <strong>2014</strong> 65
Compartimentering<br />
66<br />
Catalogue Benelux <strong>2014</strong>
Onderdelen luchttechniek<br />
Onderdelen luchttechniek<br />
<strong>Catalogus</strong> Benelux <strong>2014</strong> 67
Starre GALVA buizen<br />
Ronde buis<br />
TOEPASSINGSGEBIED<br />
• Alle leidingnetten voor luchtdistributie<br />
INSTALLATIE<br />
• Accessoires kunnen gewoon in de buizen worden<br />
gestoken: de buizen zijn vrouwelijk, de accessoires<br />
mannelijk.<br />
• Ondersteuning met beugels, klemband, rails enz...<br />
(zie p. 504 - 510).<br />
Conformiteit<br />
• Brandklasse A1 (voorheen<br />
klasse M0) conform het Besluit<br />
van 21-11-2002.<br />
• Buizen conform:<br />
- NF EN 1506 (afmetingen)<br />
- NF EN 12237 (sterkte en<br />
luchtdichtheid).<br />
• Staal gegalvaniseerd conform<br />
EN 10346 (gelijkmatigheid van<br />
de verzinking).<br />
Voordelen<br />
• <strong>Aldes</strong> is de enige Franse<br />
fabrikant van het gehele<br />
assortiment.<br />
• Verzinking en diktes conform de<br />
kwaliteitsnormen.<br />
• Geribde buizen met gladde<br />
uiteinden om de luchtdichtheid<br />
van starre verbindingen te<br />
garanderen.<br />
Leidingnetten van gegalvaniseerde buizen<br />
BESCHRIJVING<br />
• Maximale lengte 6 m.<br />
• Buizen per meter:<br />
- te bestellen vanaf 10 stuks,<br />
- minimumlengte = 1 m,<br />
- maximumlengte = 6 m,<br />
- stappen van 20 mm.<br />
ASSORTIMENT<br />
Ø<br />
Starre GALVA buizen<br />
Z140 3 m<br />
Starre GALVA buizen<br />
Z275 3 m<br />
Starre buizen GALVA Z140<br />
Wood Box<br />
Code Code Code<br />
80 11091241 11091580<br />
100 11091242 11091581<br />
125 11091243 11091582 11091243<br />
150 11091244 11091583<br />
160 11091245 11091584 11091245<br />
200 11091246 11091585 11091246<br />
250 11091247 11091586 11091247<br />
315 11091248 11091587<br />
68<br />
<strong>Catalogus</strong> Benelux <strong>2014</strong>
Ø A<br />
virtuo-fix<br />
virtuo-fix<br />
VIRTUO-FIX assortiment<br />
Bocht 90°: Bocht 90° met rubbers<br />
Ø A<br />
TOEPASSINGSGEBIED<br />
• Om een buis in een hoek van 90° te leggen.<br />
INSTALLATIE<br />
• Accessoires worden met een licht draaiende<br />
beweging in de buis gestoken / losgemaakt.<br />
• Geperste bochten tot Ø 250.<br />
• Segmentbochten van Ø 315 tot Ø 560.<br />
ASSORTIMENT<br />
Ø A Type Code<br />
125 Geperste bocht 11098142<br />
160 Geperste bocht 11098143<br />
200 Geperste bocht 11098144<br />
250 Geperste bocht 11098145<br />
315 Segmentbocht 11098146<br />
Bocht 45°: Bocht 45° met rubbers<br />
TOEPASSINGSGEBIED<br />
• Om een buis in een hoek van 45° te leggen.<br />
INSTALLATIE<br />
• Accessoires worden met een licht draaiende<br />
beweging in de buis gestoken / losgemaakt.<br />
• Geperste bochten tot Ø 250.<br />
• Segmentbochten van Ø 315 tot Ø 560.<br />
ASSORTIMENT<br />
Ø A Type Code<br />
125 Geperste bocht 11098122<br />
160 Geperste bocht 11098123<br />
200 Geperste bocht 11098124<br />
250 Geperste bocht 11098125<br />
315 Segmentbocht 11098126<br />
Leidingnetten van gegalvaniseerde buizen<br />
<strong>Catalogus</strong> Benelux <strong>2014</strong> 69
L<br />
F<br />
virtuo-fix<br />
virtuo-fix<br />
VIRTUO-FIX assortiment<br />
Bocht 30°: Bocht 30° met rubbers<br />
L<br />
TOEPASSINGSGEBIED<br />
• Om een buis in een hoek van 30° te leggen.<br />
INSTALLATIE<br />
• Accessoires worden met een licht draaiende<br />
beweging in de buis gestoken / losgemaakt.<br />
• Geperste bochten tot Ø 200.<br />
• Segmentbochten van Ø 250 tot Ø 560.<br />
R<br />
ASSORTIMENT<br />
Ø A<br />
Code<br />
125 Geperste bocht 11098135<br />
160 Geperste bocht 11098137<br />
200 Geperste bocht 11098286<br />
250 Segmentbocht 11098139<br />
315 Segmentbocht 11098246<br />
Mannelijk koppelstuk: Mannelijk koppelstuk met rubbers<br />
Leidingnetten van gegalvaniseerde buizen<br />
TOEPASSINGSGEBIED<br />
• Om 2 buizen luchtdicht op elkaar aan te sluiten.<br />
• Gebruik een standaard RF koppelstuk om 2<br />
accessoires op elkaar aan te sluiten.<br />
INSTALLATIE<br />
• Accessoires worden met een licht draaiende<br />
beweging in de buis gestoken / losgemaakt.<br />
Vrouwelijke aansluiting RF<br />
ASSORTIMENT<br />
ASSORTIMENT<br />
Ø<br />
Code<br />
125 11098162<br />
160 11098163<br />
200 11098164<br />
250 11098165<br />
315 11098166<br />
Ø<br />
Code<br />
80 11093061<br />
100 11093062<br />
125 11093063<br />
160 11093065<br />
200 11093066<br />
250 11093067<br />
315 11093068<br />
TOEPASSINGSGEBIED<br />
• Voor de verbinding tussen twee accessoires.<br />
INSTALLATIE<br />
• Accessoires kunnen gewoon in de buizen worden<br />
gestoken: de RF zijn vrouwelijk, de accessoires<br />
mannelijk.<br />
• Andere diameters: raadpleeg ons.<br />
70<br />
<strong>Catalogus</strong> Benelux <strong>2014</strong>
virtuo-fix<br />
virtuo-fix<br />
VIRTUO-FIX assortiment<br />
Concentrisch conisch verloopstuk: Concentrisch conisch verloopstuk met rubbers<br />
TOEPASSINGSGEBIED<br />
• Voor het koppelen van twee buizen met<br />
verschillende diameters.<br />
INSTALLATIE<br />
• Accessoires worden met een licht draaiende<br />
beweging in de buis gestoken / losgemaakt.<br />
ASSORTIMENT<br />
Ø A Ø B Code<br />
160 125 11098184<br />
200<br />
160 11098186<br />
125 11098185<br />
200 11098189<br />
250<br />
160 11098188<br />
125 11098187<br />
250 11098192<br />
315<br />
200 11098191<br />
160 11098190<br />
Excentrisch conisch verloopstuk: Excentrisch conisch verloopstuk met rubbers<br />
TOEPASSINGSGEBIED<br />
• Voor het koppelen van twee buizen met<br />
verschillende diameters.<br />
• Door de excentrische uitvoering van<br />
het verloopstuk ontstaan er geen<br />
hoogteverschillen in de leiding.<br />
INSTALLATIE<br />
• Accessoires worden met een licht draaiende<br />
beweging in de buis gestoken / losgemaakt.<br />
ASSORTIMENT<br />
Ø A Ø B Code<br />
160 125 11098550<br />
200<br />
125 11098551<br />
160 11098552<br />
200 11098555<br />
250<br />
160 11098554<br />
125 11098553<br />
250 11098558<br />
315<br />
200 11098557<br />
160 11098556<br />
Leidingnetten van gegalvaniseerde buizen<br />
<strong>Catalogus</strong> Benelux <strong>2014</strong> 71
VIRTUO-FIX assortiment<br />
Aftakkingsbox: CP en CP2A met rubbers<br />
virtuo-fix<br />
Voordelen<br />
• Exclusieve CP2A (ALDES<br />
octrooi).<br />
• 35% minder drukverlies dan met<br />
standaard CP.<br />
• Verbeterde akoestische<br />
demping: - 3 dB (A) beter dan<br />
een standaard aftakkingsbox.<br />
• Toegang tot kolom behouden.<br />
Leidingnetten van gegalvaniseerde buizen<br />
TOEPASSINGSGEBIED<br />
• Speciale aftakkingsbox (of T-box) voor kolommen<br />
die onder daken of op terrassen uitkomen waar<br />
de opstandhoogte wordt uitgevoerd voordat de<br />
aftakkingsbox wordt geplaatst (>95% van de<br />
gevallen).<br />
• Materiaal conform DTU 68-2 "Uitvoering van VMCinstallaties"<br />
(NF-P 50.411).<br />
• Versie CP2A (Luchttechniek/Geluid): 35% minder<br />
drukverlies (dus - 7 Pa bij 4 m/s) en minder<br />
ventilatorgeluid (ca. 7 dB (A)).<br />
• De ventilatiekarakteristieken van de CP2A<br />
verminderen de noodzakelijke onderdruk voor de<br />
ventilator, waardoor een minder zware, dus stillere<br />
en energiezuinigere ventilator kan worden gekozen.<br />
BESCHRIJVING<br />
• Makkelijker te monteren door kleinere afmetingen:<br />
- L = 300 mm voor Ø B = 200 mm,<br />
- L = 415 mm voor Ø B van 250 tot 450 mm,<br />
- L = 665 mm voor Ø B van 500 tot 630 mm.<br />
• Luchtdichte dop voor goede afdichting na afloop<br />
van onderhoudswerk.<br />
• Versie CP2A:<br />
- geluid: sterk dempend akoestisch M1-schuim.<br />
- luchttechniek: stalen deflector, zonder gereedschap<br />
te demonteren.<br />
• Voor deflectoren zie p. 423.<br />
ASSORTIMENT<br />
Ø A Ø B<br />
CP2A (Akoestiek/<br />
luchttechniek)<br />
Code<br />
125 200 11098080<br />
160 250 11098081<br />
200 315 11098082<br />
250 355 11098083<br />
315 400 11098084<br />
TECHNISCHE KENMERKEN<br />
Drukverlies (Pa)<br />
35<br />
35<br />
25<br />
20<br />
15<br />
10<br />
5<br />
0<br />
L<br />
Standaard-CP<br />
CP2A<br />
0 1 m/s 2 m/s 3 m/s 4 m/s 5 m/s<br />
Luchtsnelheid in het leidingnet<br />
72<br />
<strong>Catalogus</strong> Benelux <strong>2014</strong>
virtuo-fix<br />
VIRTUO-FIX assortiment<br />
Verdeelstuk verdieping: Verdeelstuk verdieping met rubbers<br />
Ø A<br />
1<br />
Ø 125<br />
2<br />
H<br />
3 1 3<br />
TOEPASSINGSGEBIED<br />
• Voor het aansluiten van 1 of 2 aftakkingsleidingen<br />
Ø 125 op de verticale kolom.<br />
• Versie met 1 aftakking Ø 160 voor T.FLOW<br />
hygro-systeem.<br />
• Garandeert een toepassing zonder lekkage of<br />
overmatig drukverlies op de aftakkingen.<br />
• Garandeert een luchtdichte overgang van<br />
aftakkingsleiding op flexibele slang.<br />
BESCHRIJVING<br />
• Alle verbindingen zijn gefelst.<br />
ASSORTIMENT<br />
Ø A<br />
H<br />
2<br />
1/125<br />
2/125<br />
3/125<br />
1/125<br />
2/125<br />
1/125<br />
3/125<br />
1/125 1/160<br />
Code Code Code Code Code<br />
125 400 11098052 11098051 11098050<br />
160 400 11098056 11098055 11098054 11098053 11098520<br />
200 400 11098060 11098059 11098058 11098057 11098521<br />
250 400 11098064 11098063 11098062 11098061 11098522<br />
315 400 11098068 11098067 11098066 11098065 11098523<br />
Leidingnetten van gegalvaniseerde buizen<br />
<strong>Catalogus</strong> Benelux <strong>2014</strong> 73
virtuo-fix<br />
virtuo-fix<br />
VIRTUO-FIX assortiment<br />
Haaks T-stuk: T-stuk met rubbers<br />
TOEPASSINGSGEBIED<br />
• Voor het koppelen van twee gegalvaniseerde<br />
buizen onder een hoek van 90°.<br />
• Garandeert een toepassing zonder lekkage<br />
of overmatig drukverlies op de aftakking.<br />
INSTALLATIE<br />
• Accessoires worden met een licht draaiende<br />
beweging in de buis gestoken / losgemaakt.<br />
ASSORTIMENT<br />
Ø A Ø B Code<br />
125 125 11098002<br />
160<br />
160 11098005<br />
125 11098006<br />
200 11098008<br />
200<br />
160 11098009<br />
125 11098010<br />
250 11098011<br />
250<br />
200 11098012<br />
160 11098013<br />
125 11098014<br />
315 11098015<br />
250 11098016<br />
315<br />
200 11098017<br />
160 11098018<br />
125 11098019<br />
Schuin T-stuk: Schuin T-stuk met rubbers<br />
Leidingnetten van gegalvaniseerde buizen<br />
TOEPASSINGSGEBIED<br />
• Voor het koppelen van twee buizen onder<br />
een hoek van 45°.<br />
• Bij inblazing verdienen schuine T-stukken<br />
de voorkeur boven haakse T-stukken.<br />
• Garandeert een toepassing zonder lekkage<br />
of overmatig drukverlies op de aftakking.<br />
INSTALLATIE<br />
• Accessoires worden met een licht draaiende<br />
beweging in de buis gestoken / losgemaakt.<br />
ASSORTIMENT<br />
Ø A Ø B Code<br />
125 125 11098460<br />
160<br />
160 11098461<br />
125 11098462<br />
200 11098463<br />
200<br />
160 11098464<br />
125 11098465<br />
250 11098466<br />
250<br />
200 11098467<br />
160 11098468<br />
125 11098469<br />
315 11098470<br />
250 11098471<br />
315<br />
200 11098472<br />
160 11098473<br />
125 11098474<br />
74<br />
<strong>Catalogus</strong> Benelux <strong>2014</strong>
virtuo-fix<br />
virtuo-fix<br />
VIRTUO-FIX assortiment<br />
Vlak zadelstuk: Vlak zadelstuk met rubber<br />
TOEPASSINGSGEBIED<br />
• Haakse aftakking op vlak deel.<br />
INSTALLATIE<br />
• Let op de drukverliezen, het geluid en de lekdebieten<br />
die bij toepassing kunnen ontstaan.<br />
ASSORTIMENT<br />
Ø<br />
Code<br />
125 11098302<br />
160 11098303<br />
200 11098304<br />
250 11098305<br />
315 11098306<br />
Zadelstuk voor buis: Zadelstuk voor buis met rubber<br />
TOEPASSINGSGEBIED<br />
• Haakse aftakking op buis.<br />
• Niet aanbevolen voor luchtdichtheidsklasse C of D.<br />
• Afgeraden voor kolommen in woningen (gebruik in<br />
de fabriek gemonteerde CRE)<br />
• Te gebruiken voor speciale horizontale takken in<br />
tertiaire leidingnetten.<br />
INSTALLATIE<br />
• Let op de drukverliezen, het geluid en de lekdebieten<br />
die bij toepassing kunnen ontstaan.<br />
• Deze oplossing wordt niet aangeraden; gebruik bij<br />
voorkeur prefab T-stukken met rubbers.<br />
ASSORTIMENT<br />
Ø A<br />
Ø B 125 Ø B 160 Ø B 200 Ø B 250<br />
Code Code Code Code<br />
125 11098261<br />
160 11098262 11098266<br />
200 11098263 11098267 11098270<br />
250 11098264 11098268 11098271 11098278<br />
Leidingnetten van gegalvaniseerde buizen<br />
<strong>Catalogus</strong> Benelux <strong>2014</strong> 75
virtuo-fix<br />
virtuo-fix<br />
VIRTUO-FIX assortiment<br />
Mannelijk deksel met rubber BMJ / Vrouwelijk deksel: BMF<br />
TOEPASSINGSGEBIED<br />
• BMJ: mannelijk deksel met rubber.<br />
• BMF: standaard vrouwelijk deksel voor accessoires.<br />
INSTALLATIE<br />
• Het mannelijke deksel met rubber wordt rechtstreeks<br />
in een buis gestoken.<br />
• Het vrouwelijke deksel komt op een hulpstuk met<br />
rubber.<br />
ASSORTIMENT<br />
Ø<br />
BMJ<br />
Code<br />
125 11098215<br />
160 11098216<br />
200 11098217<br />
250 11098218<br />
315 11098219<br />
Registerklep: Registerklep met rubbers<br />
Leidingnetten van gegalvaniseerde buizen<br />
TOEPASSINGSGEBIED<br />
• Voor het regelen van de druk in de takken van<br />
ventilatienetten.<br />
BESCHRIJVING<br />
• Handgreep met schroef vast te zetten.<br />
• Assen M1 lexaan tot Ø 315 en zamak van Ø 355 t/m<br />
Ø 630.<br />
• De hoge langsverbinding zorgt voor isolatie zonder<br />
de greep te bekleden.<br />
Ø A<br />
ASSORTIMENT<br />
Ø A<br />
Code<br />
125 11098441<br />
160 11098442<br />
200 11098443<br />
250 11098444<br />
315 11098445<br />
76<br />
<strong>Catalogus</strong> Benelux <strong>2014</strong>
VIRTUO-FIX assortiment<br />
Waterdichte slangverbinding: RT Flex<br />
virtuo-fix<br />
Voordelen<br />
• Luchtdichtheid van de verbinding<br />
kolom/rooster gegarandeerd.<br />
• 'Alles-in-een'-product voor een<br />
eenvoudige en snelle installatie.<br />
TOEPASSINGSGEBIED<br />
• Luchtdichte en duurzame aansluiting op uitgangen<br />
(kolom/rooster) in collectieve of tertiaire leidingnetten<br />
van het type Virtuo-fix.<br />
• Geschikt voor Ø 125 roosters van ALDES: Bap color,<br />
Bap'Si, Bahia, BH, TDA.<br />
• Montage op alle soorten gipsplaat < 18 mm.<br />
BESCHRIJVING<br />
• Een 'alles-in-een'-product met een vrouwelijke<br />
aansluiting, een uittrekbare slang en een drietand<br />
manchet voor aansluiting op het rooster en<br />
vastzetten in de plaat.<br />
ASSORTIMENT<br />
TECHNISCHE KENMERKEN<br />
• Deel slang van Alflex aluminium 12/100 e .<br />
• Klasse A1 (voorheen klasse M0) conform het Besluit van 21-11-2002) tot aan de<br />
gipsplaat.<br />
• Verlengt de waterdichtheid klasse C van het starre netwerk met afdichting (CETIAT-test<br />
nr. 1214081).<br />
• Geschikt voor roosters Ø 125: Bap color, Bap'SI, Bahia, BH, Tda.<br />
• Niet compatibel met verwarmingsketelafzuiging (BAZ) bij VMC gaz.<br />
• Gemiddelde gebruikstemperaturen: -30°C tot +120°C.<br />
• Smeltpunt alflex aluminium = 660°C.<br />
Naam Verp. Code<br />
RT flex 10 - 30 cm per stuk 11091315<br />
RT flex 30 - 120 cm per stuk 11091316<br />
Drietandkraag voor RT flex Per zak van 6 stuks 11018569<br />
MS PRO: Soepele luchtdichte manchet M0<br />
Conformiteit<br />
• Waterdichtheid Klasse C<br />
gegarandeerd door CETIAT-test<br />
nr. 1214081.<br />
• Klasse A1 (M0).<br />
TOEPASSINGSGEBIED<br />
• Scheiding tussen verbindingen ventilator-leidingnet<br />
of leidingnet-leidingnet.<br />
• Luchtdichte verbinding klasse C als uitbreiding van<br />
de prestaties van een leidingnet van buizen met<br />
rubberpakkingen.<br />
• Verbeterde duurzaamheid (manchet met siliconen<br />
behandeld).<br />
BESCHRIJVING<br />
• Soepele manchet met starre vrouwelijke aansluiting<br />
aan elk einde en luchtdicht rubber.<br />
• Luchtdichte vrouwelijke insteekverbindingen:<br />
rechtstreeks in te steken op aftakking van ventilator;<br />
in te steken op hulpstuk (bocht, RPC, RF enz ...) aan<br />
zijde leidingnet.<br />
• Manchet met siliconencoating: beter bestand tegen<br />
UV en scheuren en beter luchtdicht.<br />
• Product uit klasse M0.<br />
• Luchtdichtheid klasse C.<br />
• Werkingsgebieden:<br />
- Druk: 0 - 2500 Pa,<br />
- Continue temperatuur: -30°C tot +250°C,<br />
- Piektemperatuur: +400°C max.<br />
virtuo-fix<br />
ASSORTIMENT<br />
Conformiteit<br />
• Klasse M0<br />
• CETIAT-test nr. 1214081.<br />
Voordelen<br />
• Nieuwe generatie gepatenteerde<br />
manchetten van <strong>Aldes</strong> voor de<br />
verbinding tussen ventilator en<br />
leidingnet:<br />
- snel te monteren: voorzien van<br />
starre koppelstukken.<br />
- luchtdicht conform klasse C: 2 keer<br />
minder lekkages dan klassieke<br />
manchetten<br />
- duurzaam: siliconenmanchet met<br />
sterke buitenzijde.<br />
Ø<br />
Code<br />
125 11094690<br />
160 11094691<br />
200 11094692<br />
250 11094693<br />
315 11094694<br />
Leidingnetten van gegalvaniseerde buizen<br />
<strong>Catalogus</strong> Benelux <strong>2014</strong> 77
virtuo-fix<br />
VIRTUO-FIX assortiment<br />
"SMART access" mannelijk koppelstuk met inspectie-opening<br />
TOEPASSINGSGEBIED<br />
• Koppelt twee buizen en is voorzien van een<br />
inspectie-opening.<br />
• Voor een betere naleving van NF EN 12097 in nieuwe<br />
leidingnetten.<br />
BESCHRIJVING<br />
• Mannelijke koppeling met ingebouwde inspectieopening.<br />
• Afmetingen van de openingen conform NF EN 12097:<br />
185 x 85 mm voor Ø 125 en Ø 160; 300 x 100 mm<br />
voor Ø 200 tot Ø 315.<br />
• Luchtdichtheid klasse C.<br />
ASSORTIMENT<br />
Ø<br />
Code<br />
125 11093056<br />
160 11093057<br />
200 11093058<br />
250 11093059<br />
315 11093060<br />
Leidingnetten van gegalvaniseerde buizen<br />
78<br />
<strong>Catalogus</strong> Benelux <strong>2014</strong>
Dubbelwandig assortiment<br />
Geïsoleerde dubbelwandige leidingnetten van gegalvaniseerd staal<br />
Voordelen<br />
• Ingebouwde en beschermde<br />
steenwolisolatie.<br />
• Lekdicht, voorkomt "thermische<br />
lekkage".<br />
• Blijvend goede prestaties.<br />
• Esthetisch uiterlijk.<br />
BESCHRIJVING<br />
• Dit assortiment is bestemd voor het aanleggen<br />
van ventilatie- en luchtbehandelingsinstallaties die<br />
moeten worden voorzien van een hoogwaardige<br />
thermische isolatie.<br />
• Leverbaar met 25 mm isolatie van Ø 125 tot Ø 630.<br />
• In overleg ook leverbaar in 50 mm.<br />
• Isolatiemateriaal: steenwol A1.<br />
• Binnenaccessoires met rubbers garanderen een<br />
luchtdichtheid van klasse C voor het buizennet.<br />
PRESTATIES<br />
• Schatting van het temperatuurverlies in een 20 m<br />
lang deel van het leidingnet met Ø 315, bij een debiet<br />
van 1100 m 3 /u (4m/s) en een temperatuur van 40°C.<br />
De omgevingstemperatuur is 18°C (toepassing<br />
binnenshuis):<br />
- na 10 m geïsoleerde <strong>Aldes</strong>-leiding van Ø 315 mm is<br />
de temperatuurval bij een luchtsnelheid van 4m/s:<br />
DT° = -1,54°C,<br />
- bij een standaard ongeïsoleerd leidingnet zou het<br />
temperatuurverlies uitkomen op ongeveer -6°C.<br />
• Zie het overzicht "Luchtdistributie" voor meer<br />
informatie.<br />
NORMEN EN REGELGEVING<br />
• Vanwege zijn aard is gegalvaniseerd staal (star en<br />
flexibel) ingedeeld in klasse A1 (voorheen klasse M0)<br />
conform het Besluit van 21-11-2002.<br />
• Het gebruikte gegalvaniseerde staal is conform EN<br />
10-142, die de kwaliteit en de gelijkmatigheid van de<br />
thermische verzinking waarborgt.<br />
• De buizen voldoen aan de eisen van EN 15-06 et<br />
EN 12 237.<br />
• M0 steenwol.<br />
ASSORTIMENT ACCESSOIRES<br />
• Zie het overzicht "Luchtdistributie" of raadpleeg ons.<br />
ASSORTIMENT DUBBELWANDIGE BUIZEN MET 25MM ISOLATIE<br />
MONTAGE<br />
• De buizen zijn in- en uitwendig vrouwelijk.<br />
• Accessoires zijn mannelijk op de binnendiameter en op de buitendiameter (behalve RF).<br />
• Bij montage worden ze gewoon in elkaar gestoken. Het insteken van accessoires<br />
wordt vergemakkelijkt door de soepelheid van het isolatiemateriaal.<br />
• Bevestiging vindt plaats met zelftappers en de luchtdichtheid wordt gewaarborgd door<br />
de rubbers op het hulpstuk dat in de buis wordt gestoken.<br />
Geisoleerde buis Geisoleerde buis<br />
Ø inw (mm)<br />
Ø uitw (mm)<br />
Standaardlengte 3m<br />
Code<br />
125 160 11099860<br />
160 200 11099861<br />
200 250 11099862<br />
250 315 11099863<br />
315 355 11099864<br />
355 400 11099865<br />
400 450 11099866<br />
450 500 11099867<br />
500 560 11099868<br />
560 630 11099869<br />
630 710 11099870<br />
Leidingnetten van gegalvaniseerde buizen<br />
ASSORTIMENT DUBBELWANDIGE BUIZEN MET 50MM ISOLATIE<br />
• Zie het overzicht "Luchtdistributie" of raadpleeg ons.<br />
<strong>Catalogus</strong> Benelux <strong>2014</strong> 79
Passieve ronde geluiddemper<br />
OCTA<br />
Isolatie en akoestiek<br />
TOEPASSINGSGEBIED<br />
• Demping van het geluid van ventilatoren of centrales<br />
in het leidingnet.<br />
• Efficiënt op de middenfrequenties.<br />
• Afzuiging en toevoer.<br />
BESCHRIJVING<br />
• Buitenmantel massief gegalvaniseerd dicht plaatstaal<br />
of aluminium.<br />
• Binnenmantel geperforeerd gegalvaniseerd<br />
plaatstaal of aluminium.<br />
• Verbindingsringen met rubber van Ø 125 - Ø 630 mm.<br />
Daarboven standaardringen.<br />
• Akoestisch isolatiemateriaal: steenwol + glaswol.<br />
• Brandwerendheidsklasse M0.<br />
ASSORTIMENT GEGALVANISEERD<br />
STAAL<br />
Naam<br />
Code<br />
OCTA 125 + rubber 11094632<br />
OCTA 160 + rubber 11094633<br />
OCTA 200 + rubber 11094634<br />
OCTA 250 + rubber 11094635<br />
OCTA 315 + rubber 11094636<br />
GROOTTE - GEWICHT<br />
G<br />
F<br />
Ø d (mm) Ø D (mm) F (mm) G (mm) Gewicht (kg)<br />
125 245 640 720 6,5<br />
160 280 640 720 7,5<br />
200 320 640 720 9<br />
250 370 640 720 11<br />
315 435 640 720 15<br />
355 475 820 980 17<br />
400 520 820 980 19<br />
450 570 820 980 21<br />
500 620 820 980 23<br />
560 680 820 980 26<br />
630 750 820 980 29<br />
710 830 1240 1440 44<br />
800 920 1240 1440 56<br />
900 1020 1240 1440 63<br />
1000 1120 1240 1440 71<br />
LUCHTTECHNISCHE EN AKOESTISCHE KENMERKEN<br />
• Demping in dB, gemeten conform ISO 7235.<br />
• Drukverlies: bij luchtdoorvoersnelheden in de buizen van minder dan 10 m/s is het<br />
drukverlies door de OCTA te verwaarlozen.<br />
Model<br />
Middenfrequentie van de octaafband (Hz)<br />
63 125 250 500 1000 2000 4000 8000<br />
125 3 8 10 20 28 35 21 9<br />
160 4 7 9 16 27 26 13 5<br />
200 3 8 9 19 32 17 8 3<br />
250 3 6 7 15 29 11 5 4<br />
315 1 5 6 15 21 9 4 5<br />
355 3 4 5 12 21 7 5 2<br />
400 2 4 5 12 15 6 5 2<br />
450 2 4 5 12 15 6 5 2<br />
500 2 4 5 10 15 6 4 2<br />
560 2 4 5 10 13 5 3 2<br />
630 1 4 4 9 13 5 3 1<br />
710 1 3 4 9 13 5 3 1<br />
800 1 3 4 9 12 4 3 1<br />
900 1 3 3 8 11 4 2 1<br />
1000 1 3 3 8 10 4 2 1<br />
80<br />
<strong>Catalogus</strong> Benelux <strong>2014</strong>
Flexibele slangen<br />
Algaines Alu: kenmerken<br />
Voordelen<br />
• Sterke en luchtdichte mantel<br />
(polyesterlaminaat).<br />
• Akoestische prestaties met<br />
geluiddemping.<br />
• Algaine leverbaar met 25 en<br />
50 mm thermische isolatie.<br />
BESCHRIJVING<br />
• Flexibele aluminium slangen met of zonder isolatie<br />
voor de verbinding tussen het starre deel van het<br />
leidingnet en de terminal in tertiaire ruimtes (kanalen<br />
ingedeeld in M0).<br />
INSTALLATIE<br />
• zie het overzicht "Luchtdistributie en akoestiek".<br />
ALGEMENE TECHNISCHE EIGENSCHAPPEN<br />
• Binnenmantel: gelamineerd met dunne aluminium- en polyesterfolie (dikte 90 micron),<br />
gelijmd rondom een stalen spiraaldraad.<br />
• Het gebruik van polyester tussen het aluminiumfolie garandeert een betere<br />
luchtdichtheid en een grotere scheurbestendigheid van de mantel in vergelijking met<br />
mantels van 100% aluminium.<br />
• Mantels ingedeeld in klasse M0 conform artikel Ch 32.1 van het Besluit van 14<br />
februari 2000.<br />
Algaines Alu<br />
Klasse A1 (voorheen klasse M0) conform het<br />
Besluit van 21-11-2002<br />
TOEPASSINGSGEBIED<br />
• Eindaansluiting van de aftakkingsleiding op het<br />
rooster in elk leidingnet voor luchtbehandeling,<br />
ventilatie van tertiaire ruimtes.<br />
• Gebruikstemperatuur: - 30°C tot + 250°C.<br />
BESCHRIJVING<br />
• Aluminium- en polyesterfolie (90 micron), gelijmd<br />
rondom een stalen spiraaldraad. Garandeert<br />
een betere luchtdichtheid en een grotere<br />
scheurbestendigheid van de mantel in vergelijking<br />
met mantels van 100% aluminium.<br />
• Verpakking: 10 m, ingedrukt tot 1 m.<br />
• Buigstraal: 0,7 D.<br />
ASSORTIMENT<br />
Ø (mm)<br />
Code<br />
80 11091901<br />
100 11091902<br />
125 11091903<br />
150 11091904<br />
160 11091905<br />
200 11091906<br />
250 11091907<br />
315 11091908<br />
Flexibele en halfstarre leidingen<br />
<strong>Catalogus</strong> Benelux <strong>2014</strong> 81
Flexibele slangen<br />
Algaines Alu met thermische isolatie<br />
Klasse M0<br />
TOEPASSINGSGEBIED<br />
• Thermisch geïsoleerde eindaansluiting van de<br />
aftakkingsleiding op het rooster (dubbele flux,<br />
airconditioning, gepulseerde luchtverwarming enz.)<br />
op alle tertiaire leidingnetten.<br />
• Binnenmantel klasse A1 (voorheen klasse M0)<br />
conform het Besluit van 21-11-2002.<br />
• Buitenmantel klasse C (voorheen klasse M1)<br />
conform het Besluit van 21-11-2002.<br />
• Gebruikstemperatuur: - 30°C tot + 250°C.<br />
BESCHRIJVING<br />
• Binnenmantel van algaine alu; thermisch<br />
isolatiemateriaal 25 mm glaswol; buitenmantel van<br />
gewapend aluminium.<br />
• Verpakking: 10 m, ingedrukt tot 1,25 m.<br />
• Buigstraal: 0,7 D.<br />
ASSORTIMENT<br />
Ø (mm)<br />
Code<br />
80 11091915<br />
100 11091916<br />
125 11091917<br />
150 11091918<br />
160 11091919<br />
200 11091920<br />
250 11091921<br />
315 11091922<br />
Algaines Alu met geluiddemping<br />
Flexibele en halfstarre leidingen<br />
TOEPASSINGSGEBIED<br />
• Eindaansluiting van de aftakkingsleiding op<br />
het rooster met geluidsisolatie op alle tertiaire<br />
leidingnetten.<br />
• Klasse M0 binnen/M1 buiten.<br />
• Gebruikstemperatuur: - 30°C tot + 200°C.<br />
• Binnenmantel klasse A1 (voorheen klasse M0)<br />
conform het Besluit van 21-11-2002.<br />
• Buitenmantel klasse C (voorheen klasse M1)<br />
conform het Besluit van 21-11-2002.<br />
BESCHRIJVING<br />
• Binnenmantel van geperforeerd algaine alu;<br />
geluidsisolatie 25 mm glaswol; buitenmantel van<br />
gewapend aluminium.<br />
• Verpakking: 10 m, ingedrukt tot 1,25 m.<br />
• Buigstraal: 0,6 D.<br />
ASSORTIMENT<br />
Ø (mm)<br />
Code<br />
80 11091930<br />
100 11091931<br />
125 11091932<br />
150 11091933<br />
160 11091934<br />
200 11091935<br />
250 11091936<br />
315 11091937<br />
355 11091938<br />
400 11091939<br />
450 11091940<br />
500 11091941<br />
82<br />
<strong>Catalogus</strong> Benelux <strong>2014</strong>
Dakuitvoeren VMC<br />
Esthetische dakuitvoer: STE<br />
Voordelen<br />
• Ziet er net zo uit als traditionele<br />
schoorstenen.<br />
• Voet en dakuitvoer afneembaar<br />
om plaatsing te vereenvoudigen.<br />
• Schoorsteentop met<br />
bevestigingssysteem van<br />
de buis.<br />
TOEPASSINGSGEBIED<br />
• Esthetische dakuitvoer voor VMC en luchtbehandeling<br />
in gezamenlijke omgeving en tertiaire gebouwen.<br />
• Te gebruiken voor luchtaanvoer en -afvoer.<br />
• Afvoer keukenafzuigkap mogelijk.<br />
BESCHRIJVING<br />
• Uitgevoerd in gegalvaniseerd staal.<br />
• 4 modellen voor alle diameters tot 630 mm.<br />
• Leverbaar in modellen voor metalen profiel / plat dak /<br />
leisteen- of pannendaken.<br />
• Leverbaar in 5 verschillende kleuren.<br />
INSTALLATIE<br />
• Droog plaatsen op elk type dak:<br />
- uitrekbare aluminium/elastomeer afdichtingsrand<br />
voor pannendaken。<br />
- afdichtingsrand van gegalvaniseerd staal voor<br />
leisteen- of platte daken.<br />
- afdichtingsrand van gegalvaniseerd staal voor daken<br />
van metalen profielplaten met bekleding (model en<br />
afmetingen van de profielplaten nader op te geven).<br />
• De rand is los om het plaatsen te vergemakkelijken<br />
(behalve het model voor platte daken: monoblok)<br />
• Schroefbevestiging met vier haken op de<br />
kapconstructie.<br />
• Bevestigingskraag van de ventilatiebuis geschikt<br />
voor meerdere diameters.<br />
ASSORTIMENT<br />
Bij bestelling opgeven:<br />
• dakhelling (in % of graden) en soort dak,<br />
• voor stalen profielplaat: merk en model van de<br />
profielplaat,<br />
• voor pannen: kleur afdichtingsset,<br />
• andere dakbedekking,<br />
• afwerking (5 kleuren mogelijk).<br />
Naam<br />
Code<br />
Dak met metalen profielplaten / plat dak /<br />
leisteendak<br />
STE 125-160 11030130<br />
STE 200-315 11030133<br />
STE 355-500 11030135<br />
STE 560-630 11030136<br />
KENMERKEN<br />
• 5 kleuren verf mogelijk:<br />
- zwart, amarant, steenrood, fletsgeel, oker.<br />
• Gebruik voor een betere afdichting een RCC of RPC voor buizen van 125, 200, 250,<br />
355, 400, 450, 560.<br />
D<br />
A<br />
A<br />
C<br />
B<br />
Naam Doorsnede<br />
A<br />
Doorsnede<br />
B<br />
Doorsnede<br />
C<br />
Doorsnede<br />
D<br />
Diameter<br />
uitvoeropening<br />
STE 125-160 200 x 200 160 110 20 160<br />
STE 200-315 370 x 370 200 240 35 315<br />
STE 355-500 600 x 600 350 340 35 500<br />
STE 560-630 700 x 700 400 415 35 630<br />
D<br />
A<br />
A<br />
C<br />
B<br />
Accessoires, montage en uitrusting leidingnet<br />
Naam<br />
Code<br />
Pannendak (met alu/elastomeer afdichtingsset)<br />
STE 125-160 11030137<br />
STE 200-315 11030140<br />
STE 355-500 11030142<br />
STE 560-630 11030143<br />
<strong>Catalogus</strong> Benelux <strong>2014</strong> 83
Dakuitvoeren VMC<br />
Standaard dakuitvoer STS<br />
Accessoires, montage en uitrusting leidingnet<br />
TOEPASSINGSGEBIED<br />
• Dakuitvoer voor VMC en luchtbehandeling in<br />
gezamenlijke omgeving en tertiaire gebouwen.<br />
• Te gebruiken voor luchtaanvoer en -afvoer.<br />
• Afvoer keukenafzuigkap mogelijk.<br />
BESCHRIJVING<br />
• De STS dakuitvoer is uitgevoerd in gegalvaniseerd<br />
staal. Hij bestaat uit:<br />
1 - een draaibare regenhoed met gaasbescherming<br />
(demonteerbaar),<br />
2 - een afdek-steunplaat met vier bevestigingsbanen,<br />
3 - een aansluiting voor de buis.<br />
• Afwerking:<br />
- leisteendak: geverfd, glad antraciet (RAL 7024),<br />
- pannendak: geverfd, glad steenrood (RAL 8012).<br />
• Grotere uitvoeringen met loodplaat en verlaagde<br />
hoed / loodplaat (E) zijn in overleg leverbaar. Deze<br />
zijn met name geschikt voor bepaalde soorten<br />
dakpannen in Zuid-Frankrijk.<br />
INSTALLATIE<br />
• Alle typen daken: afdichting met loodset.<br />
• Schroefbevestiging met vier haken op de<br />
kapconstructie voor modellen > 160 mm.<br />
ASSORTIMENT<br />
Naam<br />
Code<br />
Leisteendak<br />
STS 160 11030110<br />
STS 200 11030111<br />
STS 250 11030112<br />
STS 315 11030113<br />
STS 355 11030114<br />
STS 400 11030115<br />
STS 450 11030116<br />
STS 500 11030117<br />
STS 630 11030118<br />
Naam<br />
Code<br />
Pannendak<br />
STS 160 11030108<br />
STS 200 11030100<br />
STS 250 11030101<br />
STS 315 11030102<br />
STS 355 11030103<br />
STS 400 11030104<br />
STS 450 11030105<br />
STS 500 11030106<br />
STS 630 11030107<br />
AFMETINGEN (mm)<br />
I<br />
F<br />
B<br />
Ø D<br />
Naam A B C Ø D E F G I J<br />
STS 160 65 248 300 160 80 500 400 - -<br />
STS 200 100 333 400 200 85 600 600 500 500<br />
STS 250 100 333 400 250 85 600 600 500 500<br />
STS 315 112 420 500 315 85 600 600 500 500<br />
STS 355 200 550 660 355 160 900 750 600 750<br />
STS 400 200 550 660 400 160 900 750 600 750<br />
STS 450 200 550 660 450 160 900 750 600 750<br />
STS 500 245 650 850 500 160 1200 1000 780 997<br />
STS 630 320 780 1000 630 160 1200 1000 780 997<br />
C<br />
J<br />
G<br />
A<br />
E<br />
84<br />
<strong>Catalogus</strong> Benelux <strong>2014</strong>
Dak- en geveluitvoeren<br />
Regenkap met gaasbescherming<br />
TOEPASSINGSGEBIED<br />
• Standaard geveluitgang voor alle ventilatie-/<br />
luchtbehandelingsleidingen.<br />
• Bescherming tegen inregenen bij horizontaal<br />
uitblazen.<br />
• Beschermt het leidingnet tegen binnendringen van<br />
vogels enz.<br />
INSTALLATIE<br />
• Let op: het mannelijke hulpstuk past niet rechtstreeks<br />
op de ventilatoruitgangen: gebruik de hiervoor<br />
bestemde speciale kappen (zie de pagina's met<br />
ventilatoren) of gebruik een vrouwelijk koppelstuk.<br />
ASSORTIMENT<br />
Ø A<br />
Code<br />
100 11094885<br />
125 11094884<br />
160 11094892<br />
200 11094893<br />
250 11094894<br />
315 11094895<br />
Accessoires, montage en uitrusting leidingnet<br />
<strong>Catalogus</strong> Benelux <strong>2014</strong> 85
Luchtdichte afdichting<br />
Aluminiumtape: RAA<br />
TOEPASSINGSGEBIED<br />
• Luchtdichte afwerking van verbindingen (bij voorkeur<br />
vlakke verbindingen vanwege de geringe rek).<br />
• Esthetische afwerkingen.<br />
BESCHRIJVING<br />
• 40 micron dik aluminiumtape met acryllijm en<br />
siliconen tussenlaag.<br />
• Rek: 5%.<br />
• Temperatuurgedrag: - 20°C tot + 110°C.<br />
• Klasse C (voorheen klasse M1) conform het Besluit<br />
van 21-11-2002.<br />
ASSORTIMENT<br />
Naam<br />
Code<br />
RAA breedte 50 mm, rol van 50 m 11091013<br />
RAA breedte 75 mm, rol van 50 m 11091004<br />
Linnentape: RAV<br />
Accessoires, montage en uitrusting leidingnet<br />
TOEPASSINGSGEBIED<br />
• Luchtdichte afwerking van alle verbindingen na<br />
montage.<br />
BESCHRIJVING<br />
• Textielweefsel aan de buitenkant voorzien van een<br />
zilverkleurige polyethyleenfolie en aan de binnenkant<br />
van een sterke kleeflaag.<br />
• Breedte: 50 mm.<br />
• Rek: 30%.<br />
• Temperatuurgedrag: - 50°C tot + 110°C.<br />
• Bijzonder hoge breuksterkte.<br />
PVC-tape: RAP<br />
TOEPASSINGSGEBIED<br />
• Luchtdichte afwerking van verbindingen (ideaal voor<br />
het aansluiten van slangen vanwege de zeer grote rek).<br />
BESCHRIJVING<br />
• PVC-tape met sterke en soepele kleeflaag.<br />
• Breedte: 50 mm.<br />
• Rek: 180%.<br />
• Temperatuurgedrag: - 5°C tot + 70°C.<br />
ASSORTIMENT<br />
ASSORTIMENT<br />
Naam<br />
Code<br />
RAV, rol van 50 m 11091010<br />
Naam<br />
Code<br />
RAP, rol van 33 m 11091009<br />
86<br />
<strong>Catalogus</strong> Benelux <strong>2014</strong>
Luchtdichte afdichting<br />
Afdichtkit<br />
Voordelen<br />
• Praktisch: vóór opdrogen,<br />
gereedschap en handen met<br />
water wassen.<br />
• Volwaardige vervanging van<br />
neopreenkit.<br />
TOEPASSINGSGEBIED<br />
• Luchtdichte afwerking van verbindingen na montage.<br />
• Deze acrylkit blijft na het drogen soepel en<br />
elastisch en vangt mechanische krimp en uitzetting<br />
probleemloos op.<br />
BESCHRIJVING<br />
• Grijze kit op waterbasis, zonder oplosmiddel<br />
(onbrandbaar, niet giftig).<br />
• Verwerkingstemperatuur: 5°C tot 25°C.<br />
• Temperatuurgedrag: - 20°C tot + 70°C.<br />
• Droogtijd: 15 min voor eerste velvorming, 24 uur<br />
voor volledige droging.<br />
• Brandklasse M1.<br />
• Vorstvrij bewaren.<br />
ASSORTIMENT<br />
Naam<br />
Code<br />
Pot à 6 kg acrylkit 11091078<br />
Pot à 1 kg acrylkit 11091077<br />
Patroon à 310 ml acrylkit 11091018<br />
Accessoires voor montage<br />
Gegalvaniseerde trillingvrije ophangbeugel<br />
TOEPASSINGSGEBIED<br />
• Ondersteunen van buizen en hulpstukken.<br />
• Dempt trillingen dankzij de rubberpakking.<br />
BESCHRIJVING<br />
• Per stuk geleverd met schroeven.<br />
• Schroefbus M8.<br />
• M6 bevestigingsschroef.<br />
• Praktische sluiting.<br />
Opgelaste moer M8<br />
ASSORTIMENT<br />
Bout en opgelaste<br />
moer M6 met<br />
vaste ring<br />
Ø<br />
Code<br />
80 11091062<br />
100 11091061<br />
125 11091060<br />
160 11091059<br />
200 11091058<br />
250 11091057<br />
315 11091056<br />
Accessoires, montage en uitrusting leidingnet<br />
<strong>Catalogus</strong> Benelux <strong>2014</strong> 87
Accessoires voor montage<br />
M8 accessoires: schroeven, ringen, moeren en pluggen<br />
TOEPASSINGSGEBIED<br />
• Extra accessoires voor bevestigingsband, beugels<br />
en ophangrails.<br />
• Grote ring: speciaal voor het monteren van rails en<br />
consoles.<br />
ASSORTIMENT<br />
Naam<br />
Code<br />
Doos à 500 stuks zeskantschroef M8 x 25 11091039<br />
Zak à 100 grote ringen M8 x 35 11091090<br />
Zak à 100 moeren M8 11091029<br />
Zak à 50 metalen pluggen M8 11091045<br />
Zelftappers<br />
TOEPASSINGSGEBIED<br />
• Bevestiging van de verschillende onderdelen van<br />
een leidingnet.<br />
BESCHRIJVING<br />
• Bolkopschroef met vierkant drijfwerk.<br />
ASSORTIMENT<br />
Naam<br />
Code<br />
Doos à 500 zelftappers met vierkante kop Ø 4,2 mm, L 13mm 11091148<br />
Doos à 500 zelftappers met vierkante kop Ø 4,2 mm, L 19mm 11091149<br />
Leidingnetten van gegalvaniseerde buizen<br />
Accessoires voor montage<br />
Veelzijdige buisklem<br />
Voordelen<br />
• Voorgezaagde klem.<br />
• 4 modellen tot Ø 500 mm.<br />
• Tijdwinst bij montage.<br />
TOEPASSINGSGEBIED<br />
• Voor het zonder afschuiven vastklemmen van<br />
flexibele slangen op buizen.<br />
BESCHRIJVING<br />
• Voorgezaagde klem voor meerdere diameters.<br />
• 4 modellen voor diameters tussen 80 en 500 mm.<br />
• Gekartelde band van 9 mm en klemschroef.<br />
ASSORTIMENT<br />
Naam<br />
Code<br />
Zak à 25 multifunctionele slangklemmen Ø 60-145 mm 11090023<br />
Zak à 25 multifunctionele slangklemmen Ø 60-215 mm 11090024<br />
Zak à 25 multifunctionele slangklemmen Ø 60-370 mm 11090025<br />
88<br />
<strong>Catalogus</strong> Benelux <strong>2014</strong>
GALVA Regelkleppen<br />
RG / RGP registerkleppen<br />
TOEPASSINGSGEBIED<br />
• RG: regeling van de druk in de takken van<br />
ventilatienetten.<br />
• RGP: voor een nauwkeurigere regeling dan met<br />
een standaard registerklep; voorkomt dat een tak<br />
volledig wordt afgesloten.<br />
• Huis en kleppen van gegalvaniseerd staal,<br />
• RGP: geperforeerde klep met 46% vacuüm, gaten Ø 5,<br />
• Assen M1 lexaan tot Ø 315 en zamak van Ø 355 t/m<br />
Ø 630,<br />
• Handgreep vergrendelbaar en vast te zetten met<br />
schroef,<br />
• De hoge langsverbinding zorgt voor isolatie,<br />
• Alle RG/RGP’s kunnen worden voorzien van<br />
motoraandrijving, code 11055122 (zie RGE),<br />
• Boven de Ø 630 moet vanwege de mechanische<br />
stabiliteit een CRG regelklep worden aangebracht<br />
met aansluitingsplaten ter grootte van de Ø van het<br />
netwerk.<br />
Irisklep<br />
TOEPASSINGSGEBIED<br />
• Voor nauwkeurige debietregeling in een deel van een<br />
leidingnet.<br />
• Voorzien van aansluitingen voor meting debiet/-druk<br />
(Ø 6 mm): meetapparatuur (p. 528).<br />
• Werkingsbereik: - 20°C / + 80°C.<br />
BESCHRIJVING<br />
• Irisklep met nauwkeurige regeling van het diafragma<br />
met zeskante regelmoer.<br />
• Liprubbers op aansluitmanchetten.<br />
• Regeltolerantie 7% op het debiet.<br />
ASSORTIMENT<br />
Ø D<br />
Ø<br />
RG<br />
RGP<br />
Code<br />
Code<br />
80 11094439<br />
100 11094440<br />
125 11094441 11094581<br />
160 11094442 11094582<br />
200 11094443 11094583<br />
250 11094444 11094584<br />
315 11094445 11094585<br />
355 11094446 11094586<br />
400 11094447 11094587<br />
450 11094448 11094588<br />
500 11094449 11094589<br />
560 11094450 11094590<br />
630 11094451 11094591<br />
Ø 6<br />
Ø d<br />
ASSORTIMENT<br />
A<br />
L<br />
A<br />
Naam<br />
Code<br />
IRISKLEP D100 11055090<br />
IRISKLEP D125 11055091<br />
IRISKLEP D160 11055092<br />
IRISKLEP D200 11055093<br />
IRISKLEP D250 11055094<br />
IRISKLEP D315 11055095<br />
Volumeregeling en regulering / Meting / Metalen terminals<br />
<strong>Catalogus</strong> Benelux <strong>2014</strong> 89
Isolerende regelkleppen en schuifkleppen<br />
Ronde isolerende regelkleppen: RGE - RGEM met afdichting<br />
Volumeregeling en regulering /<br />
Meting / Metalen terminals<br />
TOEPASSINGSGEBIED<br />
• Volledige isolatie van een tak van een rond netwerk.<br />
• Stroomopwaartse en stroomafwaartse afdichting<br />
klasse 4 volgens EN 1751 tot 1500 Pa.<br />
• Interne/externe afdichting klasse C volgens EN<br />
12237 (alle RGE's zijn uitgerust met afdichtingen),<br />
• Handmatige of gemotoriseerde regeling.<br />
• Werkingsbereik: 0°C / +120°C.<br />
BESCHRIJVING<br />
• Afdichtingsinrichting met een pakkingschijf (gietsel<br />
op de schijf zorgt voor een zeer goede hechting).<br />
• Afdichting met dubbele lippen bij elke verbinding.<br />
• RGE: regelgreep die met schroeven kan worden<br />
vastgezet. Assen van Zamak.<br />
• De hoge langsverbinding zorgt voor isolatie zonder<br />
de greep te bekleden.<br />
• Motor: door het verloopstuk is een universele<br />
montage van verschillende motoren mogelijk.<br />
• Motor: 2 N/m voor RGE Ø 125 tot 200, 4-5 N/m voor<br />
RGE Ø 250 tot 500.<br />
• Vanwege de stabiliteit wordt boven Ø 500 voorzien<br />
in een CRGE met bevestigingsplaten ter grootte van<br />
de Ø van het netwerk.<br />
SERIE<br />
Ø A<br />
Code<br />
RGE met afdichtingen - D100 11055110<br />
RGE met afdichtingen - D125 11055111<br />
RGE met afdichtingen - D160 11055112<br />
RGE met afdichtingen - D200 11055113<br />
RGE met afdichtingen - D250 11055114<br />
RGE met afdichtingen - D315 11055115<br />
Set motorplaat 11055122<br />
MONTAGE VAN DE MOTORPLAAT<br />
Alleen voor model CM<br />
MONTAGE VAN DE MOTORPLAAT<br />
• Verwijder de kunststof greep door de regelschroef los te draaien. Bevestig de<br />
motorplaat met de bijgeleverde schroeven. Plaats het kunststof verloopstuk van<br />
Ø 12 mm op de vierkante uitgangsas van 8 mm. De motor, uitgezonderd CM-modellen,<br />
wordt bevestigd op de as en vastgemaakt aan het achterste deel van het plaatje.<br />
Maak bij een CM-motor het afstandsstuk vast aan het plaatje en zet dit vast met de<br />
clip die bij de motor is geleverd.<br />
Ø 12<br />
8<br />
90<br />
<strong>Catalogus</strong> Benelux <strong>2014</strong>
Accessoires voor regelkleppen en schuifkleppen<br />
Motoren en accessoires<br />
TOEPASSINGSGEBIED<br />
• Motoraansturing en regeling van CRG- en RGEMkleppen<br />
en -schuifkleppen.<br />
• Selectie van motor hangt af van de koppeling, volledig<br />
of gemoduleerd openen/sluiten, de beveiliging en de<br />
informatieoverdracht.<br />
BESCHRIJVING<br />
• Motoren omvatten koppelingen van 2 Nm tot 20 Nm.<br />
• Volledige opening met 'alles of niets', of gedeeltelijke<br />
opening met 'proportioneel'.<br />
• Beveiliging: contraveer.<br />
• Informatieoverdracht: motoren met contact.<br />
• CM-motoren: geen mogelijkheden voor contacten.<br />
• Alle motoren type F zijn uitgerust met een omstelbare<br />
aandrijving in geval van een te korte as.<br />
• Motoren type 24: 24 V AC/DC.<br />
• Motoren type 230: 230 V AC.<br />
Type schuifklep<br />
Alle RG<br />
RGE Ø 125 tot<br />
Ø 200<br />
CRG / CRGE<br />
RGE Ø 250<br />
tot Ø 450<br />
CRG / CRGE<br />
RGE Ø 500<br />
Max. oppervlak<br />
(druk < 250 Pa)<br />
Motortype Koppel<br />
(Nm)<br />
As Ø<br />
(mm)<br />
As R<br />
(mm)<br />
0,4 m 2 CM 230 & CM 24 2 6 tot 12 6 tot 12<br />
TF 230 & TF 24<br />
0,8 m 2 LM 230A & LM 24A 5 8 tot 16 8 tot 16<br />
LM 230A SR &<br />
LM 24A SR<br />
LF 230 & LF 24 4<br />
LF 24 SR<br />
Van 0,8 tot 2 m 2 NM 230 & NM 24A 10 8 tot 20 8 tot 20<br />
NM 230A SR &<br />
NM 24A SR<br />
CRG / CRGE Van 0,8 tot 4 m 2 SF 230A-S2 & SF<br />
24A-S2<br />
SF 24A SR<br />
CRG / CRGE Van 2 tot 4 m 2 SM 230A &<br />
SM 24A<br />
SM 230A SR &<br />
SM 24A SR<br />
20 10 tot<br />
20<br />
10 tot<br />
16<br />
20 10 tot<br />
20<br />
MOTOREN ZONDER CONTRAVEER<br />
Naam<br />
Code<br />
Servomotoren 'Alles of niets'<br />
CM 230-1-L 11055039<br />
CM 24-L 11055040<br />
LM 230 A 11055051<br />
LM 24 A 11055042<br />
NM 230 A 11055061<br />
NM 24 A 11055062<br />
SM 230 A 11055043<br />
SM 24 A 11055044<br />
Proportionele servomotoren<br />
LM 230A SR 11055052<br />
LM 24A SR 11055053<br />
NM 230A SR 11055055<br />
NM 24A SR 11055066<br />
SM 230 A 11055068<br />
SM 24 A SR 11055069<br />
ACCESSOIRES<br />
Naam<br />
Code<br />
Contacten (uitsluitend voor modellen LM, NM en<br />
SM)<br />
S1 A 11055046<br />
S2 A 11055047<br />
Accessoires<br />
Bedieningsgreep voor GRC 11055060<br />
MOTOREN MET CONTRAVEER<br />
Naam<br />
Code<br />
Proportionele servomotoren<br />
TF 230 11055049<br />
TF 24 11055050<br />
LF 230 11055081<br />
LF 24 11055082<br />
SF 230A-S2<br />
11055063<br />
(met 2 hulpcontacten)<br />
SF 24A-S2<br />
11055064<br />
(met 2 hulpcontacten)<br />
Proportionele servomotoren<br />
LF 24 SR 11055054<br />
SF 24 SR 11055067<br />
Volumeregeling en regulering /<br />
Meting / Metalen terminals<br />
<strong>Catalogus</strong> Benelux <strong>2014</strong> 91
Regelmodule<br />
MR MONO<br />
Voordelen<br />
• Geproduceerd in Frankrijk.<br />
• Wordt in aftakkingen geplaatst.<br />
• PVC-vrij.<br />
Volumeregeling en regulering /<br />
Meting / Metalen terminals<br />
TOEPASSINGSGEBIED<br />
• Regeling van debiet naar een vooraf bepaalde<br />
waarde ongeacht drukverschillen.<br />
• Voor ronde kanalen.<br />
• Installatie van mechanisch ventilatiesysteem en<br />
luchtbehandeling.<br />
• Afzuiging en toevoer.<br />
• Werkingsbereik:<br />
- standaard assortiment: 50 - 250 Pa.<br />
- hogedruk assortiment: 150 - 650 Pa.<br />
BESCHRIJVING<br />
• Behuizing van kunststof (vuurreactieklasse M1)<br />
beschermt het siliconen regelmembraan dat zich in<br />
een geijkte opening bevindt.<br />
• Uitwendige afdichting over de omtrek van dubbele<br />
elastomeer lippen.<br />
• Debiettolerantie:<br />
- Q gemiddeld = Q nominaal +/- 5 m 3 /u voor MR<br />
≤ 50 m 3 /u,<br />
- Q gemiddeld = Q nominaal +/- 10% voor MR<br />
> 50 m 3 /u.<br />
• Bedrijfstemperatuur: -10°C / +60°C.<br />
INSTALLATIE<br />
• Wordt rechtstreeks in een rond kanaal of bij een<br />
standaard accessoireaftakking geplaatst.<br />
• Stabilisatieafstand voor het luchtdebiet:<br />
- bij afzuiging: 1 Ø tussen de uitgang en de<br />
stroomafwaarts geplaatste MR,<br />
- bij toevoer: 3 Ø tussen de stroomopwaarts geplaatste<br />
MR en de uitgang,<br />
• Horizontale of verticale installatie, geen specifieke<br />
richting van het membraan.<br />
• Aanduidingen op het product: luchtstroomrichting,<br />
nominale diameter, artikelcode, werkingsdruk,<br />
traceerbaarheid, nominaal debiet.<br />
MR MONO 50 - 250 Pa<br />
ASSORTIMENT<br />
Ø (mm) Naam Code<br />
MR MONO D80 15m 3 /10CFM 11016226<br />
MR MONO D80 20m 3 /12,5CFM 11016227<br />
MR MONO D80 25m 3 /15CFM 11016228<br />
MR MONO D80 30m 3 /17,5CFM 11016229<br />
80 MR MONO D80 35m 3 /20CFM 11016230<br />
MR MONO D80 40m 3 /22,5CFM 11016231<br />
MR MONO D80 45M3/25CFM 11016232<br />
MR MONO D80 50M3/30CFM 11016233<br />
MR MONO D80 60M3/35CFM 11016234<br />
AFMETINGEN (MM)<br />
Ø N<br />
Ø B<br />
Nominale Ø leiding<br />
(mm)<br />
Ø N<br />
(mm)<br />
Ø B<br />
(mm)<br />
A<br />
(mm)<br />
E<br />
(mm)<br />
F<br />
(mm)<br />
80 76 85 53 14 2<br />
100 92 105 60 14 2<br />
125 15 - 90 m 3 /u 116 133 60 14 2<br />
125 100 - 160 m 3 /u 116 133 97 14 2<br />
150 47 53 103 14 2<br />
160 153 166 103 14 2<br />
200 190 210 140 20 2<br />
250 238 260 160 20 2<br />
Ø (mm) Naam Code<br />
MR MONO D100/4IN 15M3/10CFM 11016235<br />
MR MONO D100/4IN 20M3/12,5CFM 11016236<br />
MR MONO D100/4IN 25M3/15CFM 11016237<br />
MR MONO D100/4IN 30M3/17,5CFM 11016238<br />
MR MONO D100/4IN 35M3/20CFM 11016239<br />
MR MONO D100/4IN 40M3/22,5CFM 11016240<br />
MR MONO D100/4IN 45M3/25CFM 11016241<br />
100<br />
MR MONO D100/4IN 50M3/30CFM 11016242<br />
MR MONO D100/4IN 55M3/32,5CFM 11016243<br />
MR MONO D100/4IN 60M3/35CFM 11016244<br />
MR MONO D100/4IN 65M3/37,5CFM 11016245<br />
MR MONO D100/4IN 70M3/40CFM 11016246<br />
MR MONO D100/4IN 75M3/45CFM 11016247<br />
MR MONO D100/4IN 80M3/47,5CFM 11016248<br />
MR MONO D100/4IN 85M3/50CFM 11016249<br />
MR MONO D100/4IN 90M3/52,5CFM 11016250<br />
F<br />
A<br />
E<br />
92<br />
<strong>Catalogus</strong> Benelux <strong>2014</strong>
Regelmodule<br />
MR MONO 50 - 250 Pa<br />
ASSORTIMENT<br />
Ø (mm) Naam Code<br />
125 MR MONO D125/5IN 15M3/10CFM 11016251<br />
MR MONO D125/5IN 25M3/15CFM 11016252<br />
MR MONO D125/5IN 30M3/17,5CFM 11016253<br />
MR MONO D125/5IN 45M3/25CFM 11016254<br />
MR MONO D125/5IN 50M3/30CFM 11016255<br />
MR MONO D125/5IN 60M3/35CFM 11016256<br />
MR MONO D125/5IN 65M3/37,5CFM 11016257<br />
MR MONO D125/5IN 70M3/40CFM 11016258<br />
MR MONO D125/5IN 75M3/45CFM 11016259<br />
MR MONO D125/5IN 80M3/47,5CFM 11016260<br />
MR MONO D125/5IN 85M3/50CFM 11016261<br />
MR MONO D125/5IN 90M3/52,5CFM 11016262<br />
MR MONO D125/5IN 95M3/55CFM 11016263<br />
MR MONO D125/5IN 100M3/60CFM 11016264<br />
MR MONO D125/5IN 105M3/62,5CFM 11016265<br />
MR MONO D125/5IN 110M3/65CFM 11016266<br />
MR MONO D125/5IN 115M3/67,5CFM 11016267<br />
MR MONO D125/5IN 120M3/70CFM 11016268<br />
MR MONO D125/5IN 125M3/72,5CFM 11016269<br />
MR MONO D125/5IN 130M3/75CFM 11016270<br />
MR MONO D125/5IN 140M3/80CFM 11016271<br />
MR MONO D125/5IN 150M3/90CFM 11016272<br />
MR MONO D125/5IN 160M3/95CFM 11016273<br />
MR MONO D125/5IN 190M3/110CFM 11016274<br />
150 MR MONO D150/6IN 110M3/65CFM 11016275<br />
MR MONO D150/6IN 130M3/75CFM 11016276<br />
MR MONO D150/6IN 150M3/90CFM 11016277<br />
MR MONO D150/6IN 170M3/100CFM 11016278<br />
MR MONO D150/6IN 210M3/125CFM 11016279<br />
MR MONO D150/6IN 240M3/140CFM 11016280<br />
160 MR MONO D160/6IN 120M3/70CFM 11016281<br />
MR MONO D160/6IN 130M3/75CFM 11016282<br />
MR MONO D160/6IN 140M3/80CFM 11016283<br />
MR MONO D160/6IN 150M3/90CFM 11016284<br />
MR MONO D160/6IN 160M3/95CFM 11016285<br />
MR MONO D160/6IN 170M3/100CFM 11016286<br />
MR MONO D160/6IN 180M3/105CFM 11016287<br />
MR MONO D160/6IN 190M3/110CFM 11016288<br />
MR MONO D160/6IN 200M3/120CFM 11016289<br />
MR MONO D160/6IN 210M3/125CFM 11016290<br />
MR MONO D160/6IN 240M3/140CFM 11016291<br />
200 MR MONO D200/8IN 200M3/120CFM 11016292<br />
MR MONO D200/8IN 225M3/130CFM 11016293<br />
MR MONO D200/8IN 250M3/150CFM 11016294<br />
MR MONO D200/8IN 275M3/160CFM 11016295<br />
MR MONO D200/8IN 300M3/175CFM 11016296<br />
MR MONO D200/8IN 325M3/190CFM 11016297<br />
MR MONO D200/8IN 350M3/205CFM 11016298<br />
MR MONO D200/8IN 400M3/235CFM 11016299<br />
250 MR MONO D250/10IN 300M3/175CFM 11016300<br />
MR MONO D250/10IN 350M3/205CFM 11016301<br />
MR MONO D250/10IN 400M3/235CFM 11016302<br />
MR MONO D250/10IN 450M3/265CFM 11016303<br />
MR MONO D250/10IN 500M3/295CFM 11016304<br />
MR MONO D250/10IN 550M3/325CFM 11016305<br />
MR MONO D250/10IN 650M3/385CFM 11016306<br />
Volumeregeling en regulering /<br />
Meting / Metalen terminals<br />
<strong>Catalogus</strong> Benelux <strong>2014</strong> 93
Regelmodule<br />
MR MONO 150 - 650 Pa<br />
ASSORTIMENT<br />
Ø (mm) Naam Code<br />
125 MR MONO D125/5IN 110M3/65CFM HP 11016071<br />
MR MONO D125/5IN 150M3/90CFM HP 11016072<br />
MR MONO D125/5IN 200M3/120CFM HP 11016073<br />
MR MONO D125/5IN 240M3/140CFM HP 11016074<br />
MR MONO D125/5IN 290M3/170CFM HP 11016075<br />
150 MR MONO D150/6IN 210M3/125CFM HP 11016076<br />
MR MONO D150/6IN 260M3/155CFM HP 11016077<br />
MR MONO D150/6IN 310M3/180CFM HP 11016078<br />
MR MONO D150/6IN 380M3/225CFM HP 11016079<br />
160 MR MONO D160/6IN 210M3/125CFM HP 11016081<br />
MR MONO D160/6IN 260M3/155CFM HP 11016082<br />
MR MONO D160/6IN 310M3/180CFM HP 11016083<br />
MR MONO D160/6IN 380M3/225CFM HP 11016084<br />
200 MR MONO D200/8IN 350M3/205CFM HP 11016086<br />
MR MONO D200/8IN 440M3/260CFM HP 11016087<br />
MR MONO D200/8IN 530M3/310CFM HP 11016088<br />
MR MONO D200/8IN 620M3/365CFM HP 11016089<br />
MR MONO D200/8IN 700M3/410CFM HP 11016090<br />
250 MR MONO D250/10IN 550M3/325CFM HP 11016091<br />
MR MONO D250/10IN 600M3/355CFM HP 11016092<br />
MR MONO D250/10IN 800M3/471CFM HP 11016093<br />
MR MONO D250/10IN 950M3/560CFM HP 11016094<br />
MR MONO D250/10IN 1000M3/588CFM HP 11016095<br />
Buismof met opening voor MR<br />
Volumeregeling en regulering /<br />
Meting / Metalen terminals<br />
BESCHRIJVING<br />
• Mogelijkheid om de MR te verwijderen voor<br />
onderhoud.<br />
ASSORTIMENT<br />
Naam<br />
Code<br />
Buismof met opening Ø 100 mm 11013121<br />
Buismof met opening Ø 125 mm 11013122<br />
Buismof met opening Ø 150 mm 11013123<br />
Buismof met opening Ø 160 mm 11013124<br />
Buismof met opening Ø 200 mm 11013125<br />
94<br />
<strong>Catalogus</strong> Benelux <strong>2014</strong>
Regelmodule<br />
MR MODULO<br />
Voordelen<br />
• 1 code per diameter<br />
(behalve Ø 125: 2 codes).<br />
• 1 code voor meerdere debieten.<br />
• Debietregeling zonder<br />
gereedschap.<br />
• Franse productie.<br />
TOEPASSINGSGEBIED<br />
• Regeling van debiet naar een vooraf bepaalde<br />
waarde ongeacht drukverschillen.<br />
• Voor ronde kanalen.<br />
• Installatie van mechanisch ventilatiesysteem en<br />
luchtbehandeling.<br />
• Afzuiging of toevoer.<br />
• Werkingsbereik: 50 - 250 Pa.<br />
BESCHRIJVING<br />
• Behuizing van kunststof (vuurreactieklasse M1)<br />
beschermt het siliconen regelmembraan dat zich in<br />
een geijkte, instelbare opening bevindt.<br />
• Uitwendige afdichting over de omtrek van dubbele<br />
elastomeer lippen.<br />
• Debiettolerantie:<br />
- Q gemiddeld = Q nominaal +/- 5 m 3 /u voor MR<br />
≤ 50 m 3 /u,<br />
- Q gemiddeld = Q nominaal +/- 10% voor MR<br />
> 50 m 3 /u.<br />
• Bedrijfstemperatuur: -10°C / +60°C.<br />
INSTALLATIE<br />
• Handmatig instellen zonder gereedschap van<br />
het gewenste debiet door de wig al dan niet te<br />
verwijderen en aan de draairing te draaien.<br />
• Wordt rechtstreeks in een rond kanaal of bij een<br />
standaard accessoireaftakking/uitgang geplaatst.<br />
• Stabilisatieafstand voor het luchtdebiet:<br />
- bij afzuiging: 1 Ø tussen de uitgang en de<br />
stroomafwaarts geplaatste MR,<br />
- bij toevoer: 3 Ø tussen de stroomopwaarts geplaatste<br />
MR en de uitgang,<br />
• Horizontale of verticale installatie.<br />
• Aanduidingen op het product: luchtstroomrichting,<br />
nominale diameter, artikelcode, werkingsdruk,<br />
traceerbaarheid, concordantietabel (debiet<br />
afhankelijk van de positie van de ring + wig).<br />
MR MODULO 50 - 250 Pa<br />
ASSORTIMENT<br />
AFMETINGEN (MM)<br />
Ø B<br />
Nominale Ø leiding<br />
(mm)<br />
Ø N<br />
(mm)<br />
Ø B<br />
(mm)<br />
A<br />
(mm)<br />
Debietbereik<br />
(m 3 /u)<br />
80 76 85 65 20-60<br />
100 92 105 70 15-90<br />
125 - 15-90 m 3 /u 116 133 70 15-90<br />
125 - 100-160 m 3 /u 116 133 110 100-180<br />
150 153 166 118 100-240<br />
160 153 166 118 100-240<br />
200 190 210 145 225-400<br />
250 238 258 180 275-650<br />
Ø (mm) Naam Code Verp.<br />
80 MR MODULO D80 20-60M3/9-35,5CFM 11016307 4<br />
100 MR MODULO D100/4IN 15-90M3/10-52,5CFM 11016308 6<br />
125 MR MODULO D125/5IN 15-85M3/10-50CFM 11016309 6<br />
125 MR MODULO D125/5IN 100-190M3/60-115CFM 11016310 6<br />
150 MR MODULO D150/6IN 100-240M3/60-140CFM 11016311 6<br />
160 MR MODULO D160/6IN 100-240M3/60-140CFM 11016312 6<br />
200 MR MODULO D200/8IN 225-400M3/132,5-235CF 11016313 3<br />
250 MR MODULO D250/10IN 300-650M3/175-385CFM 11016314 2<br />
A<br />
Ø N<br />
Volumeregeling en regulering /<br />
Meting / Metalen terminals<br />
<strong>Catalogus</strong> Benelux <strong>2014</strong> 95
Regelmodule<br />
MR MAX<br />
Voordelen<br />
• Debietregeling van buitenaf.<br />
• Grote diameter, groot debiet,<br />
grote druk.<br />
• Versie met isolatie.<br />
Volumeregeling en regulering /<br />
Meting / Metalen terminals<br />
TOEPASSINGSGEBIED<br />
• Regeling van debiet naar een vooraf bepaalde<br />
waarde ongeacht drukverschillen.<br />
• Voor ronde kanalen.<br />
• Installatie van mechanisch ventilatiesysteem en<br />
luchtbehandeling.<br />
• Afzuiging en toevoer.<br />
• Werkingsbereik tot 1000 Pa.<br />
BESCHRIJVING<br />
• Behuizing van gegalvaniseerd plaatstaal.<br />
• Mannelijke aansluiting met gefelste afdichtingen.<br />
• Debiettolerantie:<br />
- Q gemiddeld = Q nominaal +/- 10 m 3 /u voor Q<br />
nominaal ≤ 100 m 3 /u,<br />
- Q gemiddeld = Q nominaal +/- 10% voor Q nominaal<br />
> 100 m 3 /u,<br />
• Bedrijfstemperatuur: -30°C / +100°C.<br />
INSTALLATIE<br />
• Nominale debietregeling mogelijk van buitenaf.<br />
• Montagerichting aangegeven op het onderdeel.<br />
• Horizontale of verticale installatie.<br />
ASSORTIMENT<br />
Naam<br />
Code<br />
MR MAX D80 11016389<br />
MR MAX D100 11016390<br />
MR MAX D125 11016391<br />
MR MAX D160 11016392<br />
MR MAX D200 11016393<br />
MR MAX D250 11016394<br />
MR MAX D315 11016395<br />
MR MAX D400 11016396<br />
AFMETINGEN (MM)<br />
Ø<br />
H<br />
Nominale Ø leiding<br />
(mm)<br />
Debietbereik<br />
(m 3 /u)<br />
L<br />
(mm)<br />
H<br />
(mm)<br />
80 40 - 125 200 70<br />
100 70 - 220 250 70<br />
125 100 - 280 250 70<br />
160 180 - 500 320 70<br />
200 250 - 900 320 70<br />
250 500 - 1500 320 70<br />
315 800 - 2800 350 110<br />
400 1000 - 4000 420 110<br />
L<br />
96<br />
<strong>Catalogus</strong> Benelux <strong>2014</strong>
Gemotoriseerde regelmodule: RMA<br />
RMA Ø 125 mm<br />
TOEPASSINGSGEBIED<br />
• Toevoer en afzuiging.<br />
• Aansturing van twee debieten (basis-optimaal).<br />
• Elektrische bediening.<br />
• Bedrijfstemperatuur: 0°C / +50°C.<br />
BESCHRIJVING<br />
• Kunststof behuizing klasse M1.<br />
• Siliconen regelmembraan.<br />
• Activeren van het optimale debiet met een thermische<br />
zuiger.<br />
• Basisdebiet ingesteld op 50-200 Pa.<br />
• Debiettolerantie:<br />
- Q gemiddeld = Q nominaal +/- 5 m 3 /u voor MR<br />
≤ 50 m 3 /u,<br />
- Q gemiddeld = Q nominaal +/- 10% voor MR<br />
> 50 m 3 /u.<br />
• Optimaal debiet regelbaar door stroomopwaarts een<br />
MR toe te voegen.<br />
LET OP:<br />
• RMA’s met enkele zuiger mogen niet langer dan<br />
24 uur continu worden gevoed.<br />
• RMA’s aansluiten op een tijdschakelaar.<br />
• RMA’s met 2 zuigers: kunnen langer dan 24 uur<br />
continu worden gevoed.<br />
INSTALLATIE<br />
• Wordt rechtstreeks geplaatst tussen twee ronde<br />
leidingen.<br />
• Luchtstroomrichting aangegeven op het onderdeel.<br />
• Zorg dat het product bereikbaar is.<br />
ASSORTIMENT Ø125<br />
Naam<br />
Code<br />
RMA D125 15M3/H 230V 11016057<br />
RMA D125 20M3/H 230V 11016474<br />
RMA D125 25M3/H 230V 11016472<br />
RMA D125 30M3/H 230V 11016471<br />
RMA D125 45M3/H 230V 11016475<br />
RMA D125 50M3/H 230V 11016470<br />
RMA D125 60M3/H 230V 11016469<br />
RMA D125 75M3/H 230V 11016468<br />
RMA D125 90M3/H 230V 11016467<br />
RMA D125 15M3/H 12-24V 11016058<br />
RMA D125 25M3/H 12-24V 11016492<br />
RMA D125 30M3/H 12-24V 11016491<br />
RMA D125 50M3/H 12-24V 11016490<br />
RMA D125 60M3/H 12-24V 11016489<br />
RMA D125 75M3/H 12-24V 11016488<br />
RMA D125 90M3/H 12-24V 11016487<br />
ASSORTIMENT Ø125<br />
Naam<br />
Code<br />
RMA D125 2 zuigers 12-24V 11016069<br />
RMA D125 2 zuigers 230V 11016070<br />
Tijdschakelklok 0-1 uur 11022008<br />
AFMETINGEN (mm)<br />
180<br />
170<br />
ELEKTRISCHE KENMERKEN<br />
P Volledig geopend<br />
Basisdebiet<br />
145<br />
65<br />
Voedingsspanning Voedingsfrequentie Verbruikt Beveiliging<br />
vermogen<br />
230 VAC 50-60 Hz 6 W 2 A<br />
12-24 V AC DC 50-60 Hz 3 W 2 A<br />
LUCHTTECHNISCHE KENMERKEN<br />
De luchttechnische curven zijn vastgesteld volgens de norm NF-X 10.231.<br />
u<br />
u<br />
u<br />
u<br />
u<br />
u<br />
Volumeregeling en regulering /<br />
Meting / Metalen terminals<br />
<strong>Catalogus</strong> Benelux <strong>2014</strong> 97
Gemotoriseerde regelmodule: RMA<br />
RMA Ø 200 mm<br />
Volumeregeling en regulering /<br />
Meting / Metalen terminals<br />
BESCHRIJVING<br />
• Basisdebiet: opties beschikbaar op de bediening:<br />
-15 - 25 - 30 of 50 m 3 /u met de regelsubset Ø100mm<br />
-60 - 75 - 90 - 100 of 130 m 3 /u met de regelsubset<br />
Ø125mm<br />
- 160 - 170 - 190 - 210 of 250 m 3 /u met de regelsubset<br />
Ø160mm<br />
• Debiettolerantie:<br />
- Q gemiddeld = Q nominaal +/- 5 m 3 /u voor MR<br />
≤ 50 m 3 /u,<br />
- Q gemiddeld = Q nominaal +/- 10% voor MR<br />
> 50 m 3 /u.<br />
• Optimaal debiet regelbaar door stroomopwaarts een<br />
MR toe te voegen.<br />
LET OP:<br />
• RMA’s mogen niet langer dan 24 uur continu worden<br />
gevoed.<br />
• RMA’s aansluiten op een tijdschakelaar.<br />
• RMA toevoer: RMA Ø200 geleverd met 2 RCC’s voor<br />
aansluiting op leiding van Ø160 mm of Ø125 mm.<br />
• RMA 2 zuigers: RMA’s Ø200 kunnen langer dan<br />
24 uur continu gevoed worden, geleverd met<br />
2 RCC’s voor aansluiting op leiding van Ø200 mm,<br />
Ø160 mm of Ø125 mm.<br />
ASSORTIMENT<br />
Naam<br />
Code<br />
RMA D200 12-24V 11016059<br />
RMA D200 230V 11016060<br />
RMA D200 + RCC toevoer 12-24V 11016063<br />
RMA D200 + RCC toevoer 230V 11016064<br />
RMA D200 + RCC 2 zuigers 12-24V 11016067<br />
RMA D200 + RCC 2 zuigers 230V 11016068<br />
Tijdschakelklok 0-1 uur 11022008<br />
AFMETINGEN (mm)<br />
216<br />
200<br />
Q (m 3 /u)<br />
1600<br />
1400<br />
1200<br />
1000<br />
800<br />
600<br />
400<br />
65<br />
210<br />
LUCHTTECHNISCHE KENMERKEN<br />
170<br />
MR-module<br />
Ø 100<br />
Volledig geopend<br />
MR-module<br />
Ø 125<br />
MR-module<br />
Ø 160<br />
Basisdebiet<br />
250 m 3 /u<br />
200<br />
190 m 3 /u<br />
130 m 3 /u<br />
75 m 3 /u<br />
50 m 3 /u<br />
0<br />
30 m 3 /u<br />
30 50 70 90 110 130 150 170 190 210<br />
146<br />
254<br />
≥ 0,2 m<br />
≥ 1,5 m<br />
98<br />
<strong>Catalogus</strong> Benelux <strong>2014</strong>
Dynamische regeling<br />
VAV<br />
Standaard VAV<br />
TOEPASSINGSGEBIED<br />
• Variabele debietregeling afhankelijk van een<br />
opgegeven waarde tussen twee min/max-waarden<br />
die na installatie op de site worden geijkt.<br />
• Installatie van mechanisch ventilatiesysteem en<br />
luchtbehandeling.<br />
• Toevoer en afzuiging.<br />
• Vergaderruimte, theaterzaal, cleanroom, enz.<br />
• Debietbereik: 50 tot 8412 m 3 /u (nauwkeurigheid<br />
Kleine vaste metalen roosters<br />
Serie BIM 300 - BIM 320 - aluminium<br />
Voordelen<br />
• Esthetisch.<br />
• Wit afgelakt in RAL 9010 of<br />
in geanodiseerd aluminium<br />
leverbaar.<br />
• Eenvoudig te installeren.<br />
Rooster BIM 300 wit<br />
Rooster BIM 320 wit<br />
TOEPASSINGSGEBIED<br />
• Uitblazing en afzuiging bij alle enkele of dubbele flux<br />
in kleine tertiaire ruimtes.<br />
• BIM 300: wandmontage, of plafondmontage bij<br />
alleen afzuiging.<br />
• BIM 320: plafondmontage.<br />
BESCHRIJVING<br />
• Kern uitgevoerd in profielen van geëxtrudeerd<br />
aluminium onder een hoek van 0° bij BIM 300 en<br />
90° bij BIM 320.<br />
• Systeem met losse wangen om de oppervlakte van<br />
de luchtdoorvoer te wijzigen.<br />
• Rand van M1 polycarbonaat.<br />
• Aluminium afgelakt met witte epoxylak RAL 9010<br />
of geanodiseerd aluminium in een natuurlijke<br />
gesatineerde tint.<br />
• Wandmontage door insteken in buis (vastschroeven<br />
indien nodig) en plafondmontage door gebruik van<br />
de bijgeleverde montagehaken.<br />
ACCESSOIRE<br />
• Montagehaken.<br />
GROOTTE<br />
F<br />
E<br />
C<br />
Ø A<br />
Ø B<br />
Roosters BIM 300 en BIM 320 Roosters BIM 300 en BIM 320<br />
D<br />
Roosters en luchtverdeling<br />
ASSORTIMENT<br />
Wandmontage.<br />
Plafondmontage (gebruik de montagehaken).<br />
Comfortabele debieten voor Lw < NR 30 en afmetingen<br />
Ø N<br />
(mm)<br />
Ø A<br />
(mm)<br />
Ø B<br />
(mm)<br />
C<br />
(mm)<br />
D<br />
(mm)<br />
E<br />
(mm)<br />
F<br />
(mm)<br />
Debiet<br />
(m 3 /u)<br />
100 99 151 28 73 68 172 80<br />
125 124 172 28 78 82 194 100<br />
160 159 213 28 93 105 247 150<br />
Afmetingen BIM 300 geanodiseerd BIM 300 wit BIM 320 geanodiseerd BIM 320 wit<br />
Code Code Code Code<br />
Ø 100 11052216 11052231 11052221 11052236<br />
Ø 125 11052217 11052232 11052222 11052237<br />
Ø 160 11052218 11052233 11052223 11052238<br />
ACCESSOIRES<br />
Afmetingen<br />
SET MET 2 MONTAGEHAKEN VOOR BIM-BEM<br />
Code<br />
Ø 100 - Ø 125 - Ø 160 - Ø 200 11053493<br />
100<br />
<strong>Catalogus</strong> Benelux <strong>2014</strong>
Kleine vaste metalen roosters<br />
Serie BIM 400 - BIM 780 - aluminium<br />
Rooster BIM 400 wit<br />
Rooster BEM 780 wit<br />
Voordelen<br />
• Esthetisch.<br />
• Wit afgelakt in RAL 9010 of<br />
in geanodiseerd aluminium<br />
leverbaar.<br />
• Eenvoudig te installeren.<br />
• Bestaat in diameter 200 mm.<br />
TOEPASSINGSGEBIED<br />
• Uitblazing en afzuiging bij alle enkele of dubbele flux<br />
in kleine tertiaire ruimtes.<br />
• BIM 400: wandmontage, of plafondmontage bij<br />
alleen afzuiging.<br />
• BEM 780: wand- of plafondmontage. Toepassing<br />
voor alleen afzuiging.<br />
BESCHRIJVING<br />
• Geforceerde aluminium rand.<br />
• BIM 400: kern van strips van geëxtrudeerd aluminium<br />
onder een hoek van 15°.<br />
• BEM 780: kern van aluminiumgaas met mazen<br />
15 x 15 mm.<br />
• Aluminium afgelakt met witte epoxylak RAL 9010<br />
of geanodiseerd aluminium in een natuurlijke<br />
gesatineerde tint.<br />
• Wandmontage door insteken in buis (vastschroeven<br />
indien nodig) en plafondmontage door gebruik van<br />
de bijgeleverde montagehaken.<br />
ACCESSOIRE<br />
• Montagehaken.<br />
GROOTTE<br />
C<br />
Rooster BIM 400 Rooster BEM 780<br />
Comfortabel debiet voor Lw < NR 30 en afmetingen<br />
Model Ø A<br />
(mm)<br />
Ø B<br />
(mm)<br />
C<br />
(mm)<br />
D<br />
(mm)<br />
Debiet<br />
(m 3 /u)<br />
BIM 400 100 158 20 60 75<br />
BIM 400 125 158 20 60 120<br />
BIM 400 160 198 20 60 170<br />
BIM 400 200 248 20 54 250<br />
BEM 780 100 158 14 54 80<br />
BEM 780 125 158 14 54 160<br />
BEM 780 160 198 14 54 250<br />
BEM 780 200 248 14 54 380<br />
C<br />
D<br />
ASSORTIMENT<br />
Afmetingen BEM 780 geanodiseerd BEM 780 wit BIM 400 geanodiseerd BIM 400 wit<br />
Code Code Code Code<br />
Ø 100 11052201 11052245 11052211 11052208<br />
Ø 125 11052202 11052246 11052212 11052209<br />
Ø 160 11052203 11052247 11052213 11052210<br />
Ø 200 11052249 11052248 11052214 11052215<br />
ACCESSOIRES<br />
Afmetingen<br />
SET MET 2 MONTAGEHAKEN VOOR BIM-BEM<br />
Code<br />
Ø 100 - Ø 125 - Ø 160 - Ø 200 11053493<br />
Roosters en luchtverdeling<br />
<strong>Catalogus</strong> Benelux <strong>2014</strong> 101
Kleine verstelbare ventielen: Ventielen met kern<br />
Serie SR 143 - staal of kunststof<br />
Voordelen<br />
• Verstelbaar.<br />
• Aansluitmanchet voor wand- of<br />
plafondmontage bijgeleverd.<br />
Ventiel SR143<br />
Ventiel SR145<br />
TOEPASSINGSGEBIED<br />
• Afzuiging voor alle ventilatietoepassingen in kleine<br />
tertiaire ruimtes.<br />
• Wand- of plafondmontage.<br />
BESCHRIJVING<br />
• Verstelbare kern.<br />
• Staal wit afgelakt in RAL 9010.<br />
• Bevestiging met aansluitmanchet.<br />
GROOTTE<br />
Ø A<br />
L1<br />
P1<br />
L<br />
E<br />
S - S +<br />
Roosters en luchtverdeling<br />
Ø D1<br />
Ø d<br />
Ø D<br />
ASSORTIMENT<br />
Afmetingen Serie SR143 -<br />
staal<br />
Serie SR145 -<br />
staal<br />
Code<br />
Code<br />
Ø 80 11052226 -<br />
Ø 100 11052256 11052204<br />
Ø 125 11052227 11052205<br />
Ø 160 11052228 11052206<br />
Ø 200 11052229 11052207<br />
Ventiel SR 143 met standaardmanchet<br />
Modellen SR 143<br />
Comfortabele debieten voor Lw < NR 30 en afmetingen<br />
Ø A<br />
(mm)<br />
Ø D1<br />
(mm)<br />
Ø d<br />
(mm)<br />
Ø D<br />
(mm)<br />
L<br />
(mm)<br />
L1<br />
(mm)<br />
P1<br />
(mm)<br />
L2<br />
(mm)<br />
P2<br />
(mm)<br />
Debiet<br />
(m 3 /u)<br />
Ø 100 125 74 140 38 50 62 130 142 80<br />
Ø 125 150 100 168 45 50 62 130 142 100<br />
Ø 160 185 128 210 55 50 62 130 142 150<br />
Ø 200 225 157 246 63 50 62 130 142 190<br />
102<br />
<strong>Catalogus</strong> Benelux <strong>2014</strong>
Kleine verstelbare ventielen: Ventielen met kern<br />
Serie SR 135 - staal<br />
Ventiel SR135<br />
GEBRUIK<br />
• Uitblazing of afzuiging.<br />
• Plafondmontage.<br />
CONSTRUCTIE<br />
• Ventiel met verstelbaar middendeel.<br />
• Horizontale uitblazing.<br />
• Kan na verstellen worden vastgezet met contramoer.<br />
• Het middendeel is voorzien van geluidsabsorptie om<br />
het geluidsniveau laag te houden.<br />
MATEN (mm)<br />
AFWERKING<br />
• Staal afgelakt met witte epoxylak RAL 9010.<br />
BEVESTIGING<br />
• Direct in het kanaal met de bijgeleverde frictieveren<br />
of met een aansluitmanchet.<br />
ACCESSOIRES<br />
• Metalen aansluitmanchet niet bijgeleverd.<br />
TECHNISCHE KENMERKEN<br />
• Zie onderstaande keuzetabellen.<br />
ASSORTIMENT<br />
Afmetingen<br />
SR 135<br />
Code<br />
Ø 80 11052226<br />
Ø 100 11052256<br />
Ø 125 11052227<br />
Ø 160 11052228<br />
Ø 200 11052229<br />
SELECTIE - UITBLAZING MET PLAFONDEFFECT<br />
Ø<br />
(mm)<br />
Ventiel SR 135<br />
Debiet (m 3 /u) 20 50 100 200 300 400 500<br />
Lp (dB(A)) < 20 38<br />
80 ΔP (Pa) 7 44<br />
Lt (m) 0,2 3,0<br />
Lp (dB(A)) < 20 33<br />
100 ΔP (Pa) 12 48<br />
Lt (m) 0,5 3,0<br />
Lp (dB(A)) < 20 35<br />
125 ΔP (Pa) 16 64<br />
Lt (m) 2,5 5,2<br />
Lp (dB(A)) < 20 23 33 40<br />
160 ΔP (Pa) 5 20 45 80<br />
Lt (m) 1,5 3,1 4,2 4,9<br />
Lp (dB(A)) 20 27 34 39<br />
200 ΔP (Pa) 15 34 60 94<br />
Lt (m) 3,6 4,5 5,2 5,5<br />
Voor de Lp-waarden wordt rekening gehouden met een<br />
ruimtedemping van 4 dB(A). Vt = 0.2 m/s.<br />
Maximale instelling (a)<br />
STANDAARDAFMETINGEN<br />
Ø A (mm) Ø B (mm) C (mm)<br />
80 80 106 15<br />
100 100 135 15<br />
125 125 160 15<br />
160 160 194 15<br />
200 200 238 18<br />
Standaardafmetingen: diameter van 80 tot 200 mm.<br />
SELECTIE - AFZUIGING<br />
Ø<br />
(mm)<br />
Debiet (m 3 /u) 20 50 100 200 300 400 500<br />
Lp (dB(A)) < 20 40<br />
80 ΔP (Pa) 8 50<br />
Lt (m) - -<br />
Lp (dB(A)) < 20 36<br />
100 ΔP (Pa) 15 60<br />
Lt (m) - -<br />
Lp (dB(A)) < 20 38<br />
125 ΔP (Pa) 19 76<br />
Lt (m) - -<br />
Lp (dB(A)) < 20 25 35 44<br />
160 ΔP (Pa) 6 24 54 96<br />
Lt (m) - - - -<br />
Lp (dB(A)) 23 30 36 42<br />
200 ΔP (Pa) 18 41 73 114<br />
Lt (m) - - - -<br />
Voor de Lp-waarden wordt rekening gehouden met een<br />
ruimtedemping van 4 dB(A).<br />
Maximale instelling (a)<br />
Roosters en luchtverdeling<br />
<strong>Catalogus</strong> Benelux <strong>2014</strong> 103
Roosters met enkele en dubbele deflectie<br />
Serie AC 101 - SC 101 - AC 102 D - SC 102 D - aluminium of staal<br />
Voordelen<br />
• Verstelbare lamellen.<br />
• Eenvoudig te monteren.<br />
Roosters en luchtverdeling<br />
Rooster AC 101 - SC 101<br />
TOEPASSINGSGEBIED<br />
• Uitblazing en afzuiging voor alle ventilatie- en<br />
airconditioningtoepassingen.<br />
• Wandmontage.<br />
BESCHRIJVING<br />
• AC 101 F3 en SC 101 F3: rooster met enkele deflectie<br />
(afzuiging) en individueel verstelbare horizontale<br />
lamellen met een tussenafstand van 20 mm.<br />
• AC 102 D F3 en SC 102 D F3: rooster met dubbele<br />
deflectie (uitblazing) en individueel verstelbare<br />
horizontale lamellen achter en verticale lamellen<br />
voor met een tussenafstand van 20 mm.<br />
• AC-modellen: afwerking geanodiseerd aluminium,<br />
natuurlijke gesatineerde tint.<br />
• SC-modellen: staal afgelakt met witte epoxylak RAL<br />
9010.<br />
• Onzichtbare bevestiging met frictieclips.<br />
ACCESSOIRES<br />
• Contra draaiende SGS-registerklep, uitgevoerd in<br />
gegalvaniseerd plaatstaal. Wordt met clips op het<br />
rooster gemonteerd.<br />
• F4 contraframe van gegalvaniseerd plaatstaal.<br />
• Aansluitplenum MT en ME uitgevoerd in<br />
gegalvaniseerd plaatstaal met kanaalaansluiting aan<br />
achterkant of zijkant. Voor maten plenums zie p. 539.<br />
AANVULLEND ASSORTIMENT<br />
• Alle afmetingen tot 1500 x 1500 mm. Enkelvoudige<br />
deflectie met verticale lamellen of dubbele deflectie met<br />
horizontale lamellen. Afgelakt in RAL-kleur. Bevestiging<br />
met schroeven of sluitingen (raadpleeg ons).<br />
ASSORTIMENT<br />
Rooster AC 102 D - SC 102 D<br />
GROOTTE<br />
6<br />
20<br />
27<br />
L + 32 x H + 32<br />
L x H<br />
Alleen rooster AC of SC 101<br />
Alleen rooster AC of SC 102 D<br />
46<br />
26<br />
Rooster AC of SC 101 met<br />
registerklep<br />
96<br />
76<br />
Rooster AC of SC 102 D met<br />
registerklep<br />
Comfortabele debieten in m 3 /u voor Lw < NR 25 en afmetingen<br />
L (mm)<br />
H (mm)<br />
100 150 200 300<br />
200 200 - - -<br />
250 250 370 - -<br />
300 300 450 - -<br />
400 400 700 800 -<br />
500 500 800 1000 -<br />
600 - 900 1200 1700<br />
800 - - 1500 2300<br />
1000 - - - 2700<br />
Afmetingen Serie AC102D-aluminium Serie SC102D-staal Serie AC101-aluminium Serie SC101-staal<br />
Code Code Code Code<br />
200 x 100 11050577 11050060 11050537 11050020<br />
300 x 100 11050579 11050062 11050539 11050022<br />
500 x 100 11050581 11050064 11050541 11050024<br />
300 x 150 11050583 11050066 11050543 11050026<br />
400 x 150 11050584 11050067 11050544 11050027<br />
500 x 150 11050585 11050068 11050545 11050028<br />
600 x 150 11050586 11050069 11050546 11050029<br />
400 x 200 11050587 11050070 11050547 11050030<br />
500 x 200 11050588 11050071 11050548 11050031<br />
600 x 200 11050589 11050072 11050549 11050032<br />
Andere afmetingen op aanvraag<br />
104<br />
<strong>Catalogus</strong> Benelux <strong>2014</strong>
Accessoires voor binnenroosters<br />
Serie SGS - F4 - MT F3 - ME F3 - staal<br />
Voordelen<br />
• Vergemakkelijkt de<br />
montage van binnenroosters.<br />
Registerklep SGS<br />
Contraframe F4<br />
TOEPASSINGSGEBIED<br />
• Speciaal assortiment accessoires voor<br />
binnenroosters.<br />
• Let op: deze accessoires zijn niet geschikt voor<br />
roosters voor ronde buizen.<br />
BESCHRIJVING<br />
• SGS: contra draaiende registerklep van<br />
gegalvaniseerd plaatstaal. Wordt met S-clips op het<br />
rooster gemonteerd.<br />
• F4: contraframe voor afdichting, uitgevoerd in<br />
gegalvaniseerd plaatstaal. Geschikt voor bevestiging<br />
F3 (clips) van de standaardroosters. Wordt geleverd<br />
in 4 delen; ter plaatse te monteren.<br />
• MT F3: aansluitplenum met kanaalaansluiting aan<br />
achterkant. Uitgevoerd in gegalvaniseerd plaatstaal.<br />
Afhankelijk van de diameter van de kanaalaansluiting<br />
zijn er twee modellen:<br />
- Model "90°" indien diameter kanaalaansluiting<br />
≤ nominale hoogte van het rooster (aangegeven met *).<br />
- Model "83°" indien diameter kanaalaansluiting<br />
≤ nominale hoogte van het rooster.<br />
• ME F3.: aansluitplenum met kanaalaansluiting aan<br />
zijkant. Uitgevoerd in gegalvaniseerd plaatstaal.<br />
• MEI (5) F3: aansluitplenum met kanaalaansluiting<br />
aan zijkant. Uitgevoerd in gegalvaniseerd plaatstaal.<br />
Vijf zijden geïsoleerd (polyurethaanschuim).<br />
• De plenums MT F3 en ME F3 zijn geschikt voor<br />
F3-bevestiging (clips) van de standaardroosters;<br />
gebruik van een contraframe F4 is niet nodig.<br />
AANVULLEND ASSORTIMENT<br />
• Alle afmetingen tot 1500 x 600 mm. Aan vijf of twee<br />
zijden geïsoleerde plenums (raadpleeg ons).<br />
ASSORTIMENT<br />
GROOTTE<br />
Plenum MT F3 kanaalaansluiting achter 90° Plenum MT F3 kanaalaansluiting achter 83°<br />
130<br />
Plenum ME F3 kanaalaansluiting opzij<br />
4<br />
Rooster AC of SC 102 D met registerklep<br />
Afmetingen<br />
L<br />
H100 H150 H200 H300<br />
(mm) ME / MT<br />
F3<br />
ME F3<br />
Airco.<br />
ME / MT<br />
F3<br />
ME F3<br />
Airco.<br />
ME / MT<br />
F3<br />
ME F3<br />
Airco.<br />
ME / MT<br />
F3<br />
200 Ø 80* Ø 125 - - - - -<br />
250 Ø 100 - Ø 125* - - - -<br />
300 Ø 125 Ø 160 Ø 160 Ø 200 - - -<br />
400 Ø 125 - Ø 160 - Ø 200 Ø 200 -<br />
500 Ø 125 - Ø 160 - Ø 200 - -<br />
600 - - Ø 160 Ø 200 - Ø 250*<br />
800 - - - - 2 x Ø 200<br />
mm<br />
- 2 x<br />
Ø 250*<br />
1000 - - - - - - 2 x<br />
Ø 250*<br />
Alle MT-plenums zijn 83°-modellen behalve de met een (*) gemarkeerde.<br />
Afmetingen Serie SGS - staal Contraframe F4 Achterplenum MT F3<br />
Code Code Code<br />
200 x 100 11053241 11053761 11053632<br />
300 x 100 11053243 11053763 11053634<br />
300 x 150 11053247 11053767 11053641<br />
400 x 150 11053248 11053768 11053642<br />
400 x 200 11053251 11053771 11053648<br />
500 x 100 11053245 11053765 11053636<br />
500 x 150 11053249 11053769 11053643<br />
500 x 200 11053252 11053772 11053649<br />
600 x 150 11053250 11053770 11053644<br />
600 x 200 11053253 11053773 11053650<br />
Andere afmetingen op aanvraag<br />
96<br />
Roosters en luchtverdeling<br />
<strong>Catalogus</strong> Benelux <strong>2014</strong> 105
Roosters voor ronde buizen<br />
Serie GD 102 - GD 102 D - staal<br />
Voordelen<br />
• Voor ronde en rechthoekige<br />
leidingen in alle standaard<br />
diameters.<br />
Rooster GD 102 - GD 102 D<br />
Registerklep N<br />
Roosters en luchtverdeling<br />
TOEPASSINGSGEBIED<br />
• Uitblazing en afzuiging voor alle ventilatie- en<br />
airconditioningtoepassingen.<br />
• Montage op ronde of langwerpige buis.<br />
BESCHRIJVING<br />
• GD 102 F1: rooster met enkele deflectie (afzuiging)<br />
met individueel verstelbare beweegbare verticale<br />
lamellen met een tussenafstand van 20 mm.<br />
• GD 102 D F1: rooster met dubbele deflectie<br />
(uitblazing) en individueel verstelbare horizontale<br />
lamellen achter en verticale lamellen voor met een<br />
tussenafstand van 20 mm.<br />
• Afwerking gegalvaniseerd staal, natuurlijke tint.<br />
• Zichtbare schroefbevestiging in rand.<br />
ACCESSOIRES<br />
• N-registerklep met schuine schuif, uitgevoerd in<br />
zwart plaatstaal en voorzien van borgschroef. Wordt<br />
met clips op het rooster gemonteerd. Te gebruiken<br />
voor uitblazing.<br />
• H-registerklep met rechte schuif, uitgevoerd in<br />
zwart plaatstaal. Wordt met clips op het rooster<br />
gemonteerd en is voorzien van borgschroef. Te<br />
gebruiken voor afzuiging.<br />
AANVULLEND ASSORTIMENT<br />
• Alle afmetingen tot 1225 x 225 mm. Afgelakt in RALkleur<br />
(raadpleeg ons).<br />
ASSORTIMENT<br />
Afmetingen<br />
Serie GD102 D - staal<br />
GD 102 D F1<br />
GROOTTE<br />
10<br />
L - 10 x H - 10<br />
L + 27 x H + 27<br />
27<br />
1<br />
Rooster GD 102 D met<br />
N-registerklep<br />
Alleen rooster GD 102 D<br />
Rooster GD 102 met<br />
H-registerklep<br />
Comfortabele debieten voor Lw < NR 35<br />
(uitblazing met N-registerklep 100% open) en afmetingen<br />
L H A B C Min. Ø D Max. Ø D<br />
(mm) (mm) (mm) (mm) (mm) buis (mm) buis (mm)<br />
B<br />
C<br />
Debiet<br />
(m 3 /u)<br />
325 75 42 86 124 160 400 190<br />
425 75 42 86 137 160 400 230<br />
525 75 42 86 150 160 400 300<br />
625 75 42 86 163 160 400 360<br />
425 125 46 90 141 315 900 460<br />
525 125 46 90 154 315 900 560<br />
625 125 46 90 167 315 900 680<br />
525 225 56 100 164 630 1600 1000<br />
625 225 56 100 177 630 1600 1300<br />
825 225 56 100 204 630 1600 1500<br />
Serie GD102 - staal<br />
GD 102 F1<br />
Registerklep rechte schuif<br />
H<br />
Registerklep schuine<br />
schuif<br />
N<br />
Code Code Code Code<br />
325 x 75 11050148 11050108 11053959<br />
425 x 75 11050140 11050100 11053950 11053960<br />
525 x 75 11050141 11050101 11053951 11053961<br />
625 x 75 11050142 11050102 11053952 11053962<br />
425 x 125 11050143 11050103 11053953 11053963<br />
525 x 125 11050144 11050104 11053954 11053964<br />
625 x 125 11050145 11050105 11053955 11053965<br />
525 x 225 11050146 11050106 11053956 11053966<br />
625 x 225 11050147 11050107 11053957 11053967<br />
825 x 225 11050154 11050114 11053958 11053968<br />
106<br />
<strong>Catalogus</strong> Benelux <strong>2014</strong>
Roosters met vaste lamellen voor doorgifte<br />
Serie AC 181 - aluminium<br />
Voordelen<br />
• Esthetisch.<br />
• Montageframe bijgeleverd.<br />
• Voorkomt doorkijken naar<br />
andere ruimtes.<br />
Rooster AC 181<br />
TOEPASSINGSGEBIED<br />
• Doorgifte van lucht tussen ruimtes.<br />
• Hoofdzakelijk als deurrooster te gebruiken.<br />
BESCHRIJVING<br />
• Rooster met enkele deflectie en horizontale lamellen<br />
met een tussenafstand van 20 mm. Lamelprofiel in<br />
visgraatvorm.<br />
• Afwerking geanodiseerd aluminium, natuurlijke<br />
gesatineerde tint.<br />
• Zichtbare schroefbevestiging in rand.<br />
ACCESSOIRE<br />
• Montageframe bijgeleverd.<br />
AANVULLEND ASSORTIMENT<br />
• Alle afmetingen tot 1200 x 600 mm. Afgelakt in RALkleur<br />
(raadpleeg ons).<br />
ASSORTIMENT<br />
Afmetingen Serie AC181 - aluminium<br />
AC 181 F1<br />
Code<br />
200 x 100 11050687<br />
300 x 150 11050688<br />
400 x 200 11050689<br />
600 x 200 11050690<br />
500 x 300 11050691<br />
600 x 300 11050692<br />
600 x 400 11050693<br />
GROOTTE<br />
Rooster AC 181<br />
L x H<br />
L + 39 x H + 39<br />
min. 25<br />
max. 55<br />
Comfortabel debiet voor Lw < NR 25 en afmetingen<br />
L (mm) H (mm) Debiet (m 3 /u)<br />
200 100 60<br />
300 150 150<br />
400 200 250<br />
600 200 350<br />
500 300 410<br />
600 300 600<br />
600 400 650<br />
31<br />
L + 32 x H + 32<br />
Roosters en luchtverdeling<br />
<strong>Catalogus</strong> Benelux <strong>2014</strong> 107
Verstelbare ronde roosters<br />
Serie AF 842 - AF 842 Thermo - aluminium<br />
Rooster AF 842 en AF 842 Thermo<br />
Registerklep BR<br />
Voordelen<br />
• Leverbaar in twee<br />
standaardafwerkingen.<br />
• Voor zeer uiteenlopende debieten.<br />
• Zeer eenvoudig te verstellen<br />
(gepatenteerd systeem).<br />
• Leverbaar in thermostatische uitvoering.<br />
• Eenvoudig aan het plafond te<br />
bevestigen met F16-haken.<br />
Roosters en luchtverdeling<br />
TOEPASSINGSGEBIED<br />
• Horizontale of verticale uitblazing. Uitblazing<br />
handmatig of met thermostaat instelbaar<br />
• Verwarmings- en airconditioningsinstallaties.<br />
• De thermostatisch geregelde uitvoering is ideaal<br />
voor airconditioningsinstallaties met grote DT en<br />
grote hoogte onder het plafond.<br />
• Montage aan plafond of op zichtbare buis.<br />
BESCHRIJVING<br />
Handbediende uitvoering<br />
• Aluminium huis en middendeel van geperst staal.<br />
• Regelbare verdeling met snelle en makkelijke<br />
wormschroef (gepatenteerd).<br />
• Afgelakt in witte epoxylak RAL 9010 of aluminiumtint<br />
RAL 9006.<br />
• Onzichtbare bevestiging aan betonnen plafondplaat<br />
met op het ventiel aangebrachte haken (F16-<br />
bevestiging).<br />
• Directe aansluiting op ronde buis of met behulp van<br />
LRE-plenum.<br />
Thermostatisch geregelde uitvoering<br />
• Huis en kern van geforceerd aluminium.<br />
• Temperatuurgevoelige veer van nikkeltitaniumlegering<br />
om automatisch om te schakelen<br />
van een horizontale luchtstraal naar een verticale<br />
luchtstraal op basis van de temperatuur van de<br />
uitgeblazen lucht. Ideaal om zonder elektrische<br />
aansluiting toch laagvorming van de warme lucht te<br />
voorkomen.<br />
• Afgelakt in witte epoxylak RAL 9010.<br />
• Onzichtbare bevestiging aan betonnen plafondplaat<br />
met op het ventiel aangebrachte haken (F16-<br />
bevestiging).<br />
• Directe aansluiting op ronde buis of met behulp van<br />
LRE-plenum.<br />
ACCESSOIRES<br />
• Registerklep BR: vlinderklep met 2 of 4 V-vormige<br />
bladen (afhankelijk van diameter). Uitgevoerd in staal. De<br />
nauwkeurige schroefverstelling loopt door het rooster.<br />
• LRE-aansluitplenum (kanaalaansluiting aan zijkant)<br />
van gegalvaniseerd staal.<br />
AANVULLEND ASSORTIMENT<br />
• Afgelakt in RAL-kleur (raadpleeg ons).<br />
• Geïsoleerde LRE-aansluitplenums of met<br />
kanaalaansluitingen met verschillende diameters<br />
(raadpleeg ons).<br />
GROOTTE<br />
Rooster AF 842 en AF 842 Thermo<br />
70<br />
Plenum LRE<br />
ASSORTIMENT<br />
Afmetingen Serie AF842 Thermo - aluminium<br />
F16<br />
RAL9010<br />
Ø D<br />
Ø D<br />
P<br />
Registerklep BR<br />
Comfortabele debieten voor Lw < NR 35 en afmetingen<br />
Ø D<br />
(mm)<br />
Ø A<br />
(mm)<br />
Ø B<br />
(mm)<br />
E<br />
(mm)<br />
F<br />
(mm)<br />
P<br />
(mm)<br />
L x H<br />
(mm)<br />
Debiet<br />
(m 3 /u)<br />
160 354 295 110 55 270 220 x 220 250<br />
200 428 370 120 50 310 265 x 265 400<br />
250 532 465 135 50 360 315 x 315 650<br />
315 623 555 150 50 425 375 x 375 850<br />
355 730 645 187 75 465 420 x 420 1100<br />
400 776 690 185 78 510 460 x 460 1300<br />
500 909 807 195 79 610 560 x 560 1800<br />
630 1045 950 184 75 740 690 x 690 2500<br />
Plenum<br />
LRE<br />
Kanaalaansluiting zijkant<br />
LRE842/883 F0<br />
F<br />
E<br />
6<br />
Registerklep<br />
BR<br />
Code Code Code<br />
Ø 160 11051060 11053311 11053220<br />
Ø 200 11051061 11053312 11053221<br />
Ø 250 11051062 11053313 11053222<br />
Ø 315 11051063 11053314 11053223<br />
Ø 355 11051064 11053315 11053224<br />
Ø 400 11051065 11053316 11053225<br />
Ø 500 11051067 11053318<br />
Ø 630 11051068<br />
108<br />
<strong>Catalogus</strong> Benelux <strong>2014</strong>
Ronde roosters voor plafondplaten 600 x 600<br />
Serie AT 842 - aluminium<br />
Rooster AT 842<br />
TOEPASSINGSGEBIED<br />
• Plafondrooster ter vervanging van een plafondplaat<br />
van 600 x 600 mm in een verlaagd plafond (T-frame).<br />
• Horizontale of verticale uitblazing (regelbare<br />
verdeling)<br />
• Verwarmings- en airconditioningsinstallaties.<br />
BESCHRIJVING<br />
• Aluminium huis en middendeel van geperst staal.<br />
• Regelbare verdeling met snelle en makkelijke<br />
wormschroef (gepatenteerd).<br />
• Ontworpen op basis van een standaard AF 842<br />
rooster waarvan het huis doorloopt in een opvulplaat<br />
voor plafondplaten van 600 x 600 mm (uit een stuk<br />
geperst).<br />
• Onzichtbare bevestiging aan betonnen plafondplaat<br />
met op het ventiel aangebrachte haken (F16-<br />
bevestiging).<br />
NB: Het gewicht van het rooster mag niet aan het<br />
frame van het verlaagde plafond komen te hangen.<br />
Gebruik de ophangkabels van p. 505.<br />
• Aansluiting op ronde buis of LRE plenum.<br />
• Staal afgelakt met witte epoxylak RAL 9010.<br />
ACCESSOIRES<br />
• Registerklep BR: vlinderklep met 2 of 4 V-vormige<br />
bladen (afhankelijk van diameter). Uitgevoerd in<br />
staal. De nauwkeurige schroefverstelling loopt door<br />
het rooster.<br />
• LRE-aansluitplenum (kanaalaansluiting aan zijkant)<br />
van gegalvaniseerd staal.<br />
AANVULLEND ASSORTIMENT<br />
• Afgelakt in RAL-kleur (raadpleeg ons).<br />
• Geïsoleerde LRE-aansluitplenums of met<br />
kanaalaansluitingen met verschillende diameters<br />
(raadpleeg ons).<br />
ASSORTIMENT<br />
Afmetingen Serie AT842 -<br />
aluminium F16<br />
RAL9010<br />
(AxB=600x600)<br />
Code<br />
Ø 160 11051071<br />
Ø 200 11051072<br />
Ø 250 11051073<br />
Ø 315 11051509<br />
Registerklep BR<br />
GROOTTE<br />
Rooster AT 842<br />
70<br />
Plenum LRE<br />
Ø D<br />
Comfortabele debieten voor Lw < NR 35 en afmetingen<br />
Ø D<br />
(mm)<br />
A x B*<br />
(mm)<br />
Ø B<br />
(mm)<br />
E<br />
(mm)<br />
F<br />
(mm)<br />
P<br />
(mm)<br />
Debiet<br />
(m 3 /u)<br />
160 600 x 600 295 110 55 270 250<br />
200 600 x 600 370 120 60 310 400<br />
250 600 x 600 465 135 60 360 650<br />
315 600 x 600 555 150 60 425 900<br />
*Nominale afmetingen van de plafondplaat.<br />
Ø D<br />
P<br />
A x B<br />
Registerklep BR<br />
Voordelen<br />
• Vervangt een plafondplaat van<br />
600 x 600 uit een verlaagd<br />
plafond.<br />
• Esthetisch.<br />
• Voor zeer uiteenlopende<br />
debieten.<br />
• Zeer eenvoudig te verstellen<br />
(gepatenteerd systeem).<br />
• Eenvoudig aan het plafond te<br />
bevestigen met F16-haken.<br />
Roosters en luchtverdeling<br />
<strong>Catalogus</strong> Benelux <strong>2014</strong> 109
Geperforeerde vierkante roosters<br />
Serie SC 310 R - SC 319 R - staal<br />
Rooster SC 310 R<br />
Rooster SC 319 R<br />
Voordelen<br />
• Ronde aansluiting voor tijdwinst<br />
bij montage.<br />
• Een- tot vierwegverdeling ter<br />
plaatse in te stellen.<br />
• Filtering voor afzuiging en<br />
SC 319 R.<br />
TOEPASSINGSGEBIED<br />
• Uitblazing (model SC 310 R) of afzuiging (model<br />
SC 319 R).<br />
• Regelbare verdeling (4, 3, 2 of 1 richting) met<br />
individueel verstelbare deflectoren.<br />
• Verwarmings- en airconditioningsinstallatie.<br />
• Plafondmontage.<br />
• De afzuiging kan van een filter worden voorzien.<br />
BESCHRIJVING<br />
• Demontabele geperforeerde plaat.<br />
• Staal afgelakt met witte epoxylak RAL 9010.<br />
• Onzichtbare bevestiging aan betonnen plafondplaat<br />
met op het ventiel aangebrachte haken (F16-<br />
bevestiging).<br />
• Direct aan te sluiten op ronde buis.<br />
GROOTTE<br />
6<br />
F<br />
27 W<br />
Uitblaasrooster SC 310 R<br />
C<br />
ACCESSOIRES<br />
• BR vlinderklep met twee V-vormige bladen. De<br />
registerklep wordt in de toevoerbuis gemonteerd.<br />
• Aansluitplenum ingebouwd in rooster. Ronde<br />
aansluiting (op bovenkant).<br />
• Vlak W-filter, klasse M1 G3, voor afzuigroosters SC<br />
319 R.<br />
AANVULLEND ASSORTIMENT<br />
• Uitvoering met vaste verdeling.<br />
• Afgelakt in RAL-kleur (raadpleeg ons).<br />
6<br />
27<br />
F<br />
W<br />
C<br />
Afzuigrooster SC 319 R<br />
Roosters en luchtverdeling<br />
ASSORTIMENT<br />
Afmetingen<br />
Geïsoleerd<br />
uitblaasrooster staal<br />
SC310 RIF (5) F16<br />
Comfortabele debieten voor Lw < NR 30 en afmetingen<br />
Ø D<br />
(mm)<br />
W<br />
(mm)<br />
L x H<br />
(mm)<br />
C<br />
(mm)<br />
F<br />
(mm)<br />
Uitblaasdebiet<br />
(m 3 /u)<br />
Debiet afzuiging<br />
met filter (m 3 /u)<br />
160 280 300 x 300 98 55 250 250<br />
200 380 400 x 400 108 60 400 450<br />
250 480 500 x 500 122 60 600 650<br />
315* 542 562 x 562 135 60 900 900<br />
* Speciaal voor plafondplaten van 600 x 600 mm.<br />
Uitblaasrooster staal<br />
SC 310 R F16<br />
Afzuigrooster staal<br />
SC 319 R F16<br />
Filter voor SC319/SC369<br />
FILTER G3/M1<br />
Code Code Code Code<br />
Ø 160 11051140 11051170<br />
Ø 200 11051141 11051171 11053519<br />
Ø 250 11051142 11051172 11053520<br />
Ø 315 11051144 11051143 11051173 11053521<br />
110<br />
<strong>Catalogus</strong> Benelux <strong>2014</strong>
Vierkante roosters voor plafondplaten 600 x 600<br />
Series SC 360 R - SC 369 R - staal<br />
Voordelen<br />
• Voor plafondplaten van 600 x<br />
600 mm in verlaagde plafonds.<br />
• Ronde aansluiting voor tijdwinst<br />
bij montage.<br />
• 1, 2, 3 of 4-wegverdeling ter<br />
plaatse in te stellen.<br />
• Filtering voor afzuiging.<br />
Rooster SC 360 R<br />
Achterkant SC 360 R<br />
TOEPASSINGSGEBIED<br />
• Plafondrooster ter vervanging van een plafondplaat<br />
van 600 x 600 mm in een verlaagd plafond (T-frame).<br />
• Uitblazing (model SC 360 R) of afzuiging (model<br />
SC 369 R).<br />
• Verdeling regelbaar in een tot vier richtingen met<br />
individueel verstelbare deflectoren.<br />
• Verwarmings- en airconditioningsinstallatie.<br />
• De afzuiging kan van een filter worden voorzien.<br />
BESCHRIJVING<br />
• Demontabele geperforeerde plaat.<br />
• Afgeleid van een standaard SC 310 R of SC 319 R<br />
rooster dat is ingebouwd in een stalen opvulplaat.<br />
• Staal afgelakt met witte epoxylak RAL 9010.<br />
• Onzichtbare bevestiging aan betonnen plafondplaat<br />
met op het ventiel aangebrachte haken (F16-<br />
bevestiging).<br />
NB: Het gewicht van het rooster mag niet aan het<br />
frame van het verlaagde plafond komen te hangen.<br />
Gebruik de ophangkabels van p. 505.<br />
• Direct aan te sluiten op ronde buis.<br />
• Thermisch geïsoleerde uitvoering om elk risico van<br />
condensvorming bij airconditioning te voorkomen.<br />
ACCESSOIRES<br />
• De registerkleppen en plenums die worden gebruikt<br />
voor de standaardroosters.<br />
• Vlak W-filter, klasse M1 G3, voor afzuigroosters SC<br />
369 R.<br />
AANVULLEND ASSORTIMENT<br />
• Speciale modellen voor verlaagde plafonds met<br />
Fine-Line frame of plafondplaten van 675 x 675 mm<br />
(raadpleeg ons).<br />
• Afgelakt in RAL-kleur (raadpleeg ons).<br />
• Assortiment SC 350 R met volledig geperforeerde<br />
opvulplaat voor een ander aanzicht (raadpleeg ons).<br />
ASSORTIMENT<br />
GROOTTE<br />
F<br />
Uitblaasrooster SC 360 R<br />
Afzuigrooster SC 369 R<br />
F<br />
W<br />
Ø D<br />
W<br />
A x B<br />
Comfortabele debieten voor Lw < NR 30 en afmetingen<br />
Ø D<br />
(mm)<br />
A x B*<br />
(mm)<br />
W<br />
(mm)<br />
C<br />
(mm)<br />
F<br />
(mm)<br />
Uitblaasdebiet<br />
(m 3 /u)<br />
Debiet afzuiging<br />
met filter (m 3 /u)<br />
160 600 x 600 280 98 55 250 250<br />
200 600 x 600 380 108 60 400 450<br />
250 600 x 600 480 122 60 600 650<br />
315* 600 x 600 542 135 60 900 900<br />
* Nominale afmetingen van de plafondplaat.<br />
Afmetingen<br />
Geïsoleerd uitblaasrooster staal<br />
SC360 RIF (5) F16<br />
Uitblaasrooster staal<br />
SC 360 R F16<br />
Afzuigrooster staal<br />
SC 369 R F16<br />
Code Code Code<br />
Ø 160 11051145 11051135<br />
Ø 200 11051159 11051146 11051136<br />
Ø 250 11051160 11051147 11051137<br />
Ø 315 11051144<br />
C<br />
C<br />
Roosters en luchtverdeling<br />
<strong>Catalogus</strong> Benelux <strong>2014</strong> 111
Vierkante roosters met demontabele kern<br />
Serie AF 704 - SF 704 - AF 703 - 702 - 701 - aluminium of staal<br />
Roosters en luchtverdeling<br />
Rooster AF 704 Registerklep B 700<br />
TOEPASSINGSGEBIED<br />
• Horizontale uitblazing met vaste verdeling,<br />
verwarmings- en airconditioningsinstallaties.<br />
• Bij afzuiging kan een filter worden gemonteerd.<br />
• Plafondmontage.<br />
BESCHRIJVING<br />
• Buitenframe en kern van geassembleerde aluminium<br />
extrusieprofielen of van stalen profielen.<br />
• Kern demontabel door veersysteem voor toegang<br />
tot het inwendige.<br />
• AF 701 - 702 - 703: geanodiseerde aluminium<br />
afwerking in gesatineerde natuurtint (op aanvraag in<br />
wit leverbaar).<br />
• AF 704: Afwerking geanodiseerd aluminium,<br />
natuurlijke gesatineerde natuurtint of witte epoxylak<br />
RAL 9010.<br />
• SF 704: staal afgelakt met witte epoxylak RAL 9010.<br />
• Onzichtbare bevestiging op plenum door zijschroeven<br />
in de kraag.<br />
• Het plenum is voorzien van haken voor bevestiging<br />
aan de betonnen plafondplaat.<br />
ACCESSOIRES<br />
• Aluminium registerklep B700. Contra draaiende<br />
kleppen. Regeling via de voorzijde van het rooster.<br />
Wordt met bijgeleverde clips op het rooster<br />
gemonteerd.<br />
• Plooifilter W4 (hoogte 50 mm) G3, brandklasse<br />
M1 voor gebruik bij afzuiging. Voor toegang tot<br />
het filter kan de kern snel en eenvoudig worden<br />
gedemonteerd.<br />
NB: filter W4 kan niet worden gebruikt in combinatie<br />
met registerklep B700.<br />
• Aansluitplenums RT (kanaalaansluiting achter) en RE<br />
(kanaalaansluiting opzij) van gegalvaniseerd staal.<br />
• Aansluitplenum REIF (5) (kanaalaansluiting opzij)<br />
van gegalvaniseerd staal, aan vijf zijden thermisch<br />
geïsoleerd (voorkomt elk risico van condensvorming<br />
bij airconditioning).<br />
AANVULLEND ASSORTIMENT<br />
• Uitvoeringen met dun frame. Rechthoekige<br />
uitvoeringen.<br />
• Afgelakt in RAL-kleur (raadpleeg ons).<br />
• Kanaalaansluitingen met verschillende diameters op<br />
plenums RT en RE.<br />
ASSORTIMENT<br />
GROOTTE<br />
94,5<br />
6<br />
Rooster + registerklep B 700<br />
Plenum RE<br />
Afmetingen<br />
L x H (mm)<br />
L + 30<br />
Ø D<br />
H + 1,5<br />
A<br />
N<br />
B<br />
Comfortabele debieten voor Lw < NR 30 en afmetingen<br />
N A B P1 P Ø D Uitblaasdebiet Debiet<br />
(mm) (mm) (mm) (mm) (mm) (mm) (m 3 /u) afzuiging met<br />
filter<br />
(m 3 /u)<br />
150 x 150 148 214 274 115 235 125 180 130<br />
225 x 225 223 289 349 115 270 160 320 230<br />
300 x 300 298 364 424 165 360 250 500 350<br />
375 x 375 373 439 499 165 425 315 630 440<br />
472 x 472* 470 536 596 215 465 355 950 670<br />
525 x 525 523 589 649 215 465 355 1100 770<br />
600 x 600 598 664 724 215 510 400 1400 980<br />
*Speciaal voor plafondplaten van 600 x 600 mm<br />
P<br />
Plenum RT<br />
Voordelen<br />
• Esthetisch.<br />
• Leverbaar in staal of aluminium en in<br />
twee standaardafwerkingen.<br />
• Filter voor afzuiging.<br />
• Filter bereikbaar door snelle en<br />
eenvoudige demontage van de kern.<br />
Afmetingen Serie SF 704 Rooster Serie AF704 Registerklep B700 Plenum zijde RE Plenum zijde RT<br />
wit staal<br />
Aluminium<br />
Code Code Code Code Code<br />
150 x 150 11051548 11051560 11051321 11053610 11053580<br />
225 x 225 11051549 11051561 11051322 11053613 11053583<br />
300 x 300 11051550 11051562 11051323 11053615 11053585<br />
375 x 375 11051551 11051563 11051324 11053618 11053588<br />
472 x 472 11051555 11051675 11051328 11053609 11053592<br />
525 x 525 11051553 11051565 11051326 11053620 11053590<br />
600 x 600 11051554 11051566 11051327 11053621 11053591<br />
44,5<br />
P1<br />
112<br />
<strong>Catalogus</strong> Benelux <strong>2014</strong>
Vierkante roosters voor plafondplaten 600 x 600<br />
Series AN 704 TP - SF 704 TP - aluminium of staal<br />
Voordelen<br />
• Voor plafondplaten van 600 x 600<br />
mm in verlaagde plafonds.<br />
• Esthetisch.<br />
• Filter voor afzuiging.<br />
• Filter bereikbaar door snelle en<br />
eenvoudige demontage van de kern.<br />
Rooster AN 704 TP - SF 704 TP Registerklep B 700<br />
TOEPASSINGSGEBIED<br />
• Plafondrooster ter vervanging van een plafondplaat<br />
van 600 x 600 mm in een verlaagd plafond (T-frame).<br />
• Uitblazing of afzuiging, vaste verdeling.<br />
• Verwarmings- en airconditioningsinstallaties.<br />
• Bij afzuiging kan een filter worden gemonteerd.<br />
BESCHRIJVING<br />
• Buitenframe en kern van geassembleerde aluminium<br />
extrusieprofielen (type AN) of van stalen profielen<br />
(type SF).<br />
• Gebaseerd op een standaardrooster type 704 dat is<br />
verwerkt in een stalen of aluminium plaat.<br />
• Afgelakt met epoxylak RAL 9010.<br />
• Onzichtbare bevestiging met schroeven in de kraag<br />
van het rooster. Het plenum is voorzien van haken<br />
voor bevestiging aan de betonnen plafondplaat.<br />
NB: Het gewicht van het rooster mag niet aan het<br />
frame van het verlaagde plafond komen te hangen.<br />
Gebruik de ophangkabels van p. 505.<br />
ACCESSOIRES<br />
• Aluminium registerklep B700. Contra draaiende<br />
kleppen. Regeling via de voorzijde van het rooster.<br />
Wordt met bijgeleverde clips op het rooster<br />
gemonteerd.<br />
• Plooifilter W4 (hoogte 50 mm) G3, brandklasse<br />
M1 voor gebruik bij afzuiging. Voor toegang tot<br />
het filter kan de kern snel en eenvoudig worden<br />
gedemonteerd.<br />
NB: filter W4 kan niet worden gebruikt in combinatie<br />
met registerklep B700.<br />
• Aansluitplenum RT (kanaalaansluiting achter) en RE<br />
(kanaalaansluiting opzij) van gegalvaniseerd staal.<br />
• Aansluitplenum REIF (5) (kanaalaansluiting opzij)<br />
van gegalvaniseerd staal, aan vijf zijden thermisch<br />
geïsoleerd (voorkomt elk risico van condensvorming<br />
bij airconditioning).<br />
AANVULLEND ASSORTIMENT<br />
• Speciale modellen voor verlaagde plafonds met<br />
Fine-Line frame of plafondplaten van 675 x 675 mm<br />
(raadpleeg ons).<br />
• Afgelakt in RAL-kleur (raadpleeg ons).<br />
• Kanaalaansluitingen met verschillende diameters op<br />
plenums RT en RE.<br />
ASSORTIMENT<br />
GROOTTE<br />
Rooster AN 704 TP - SF 704 TP<br />
Plenum RE<br />
L + 30<br />
Ø D<br />
H + 1,5<br />
L - 2 x H - 2<br />
A x B<br />
Comfortabele debieten voor Lw < NR 30 en afmetingen<br />
L x H<br />
(mm)<br />
A x B*<br />
(mm)<br />
P1<br />
(mm)<br />
P<br />
(mm)<br />
Ø D<br />
(mm)<br />
Uitblaasdebiet<br />
(m 3 /u)<br />
Debiet afzuiging<br />
met filter (m 3 /u)<br />
150 x 150 600 x 600 115 235 125 180 130<br />
225 x 225 600 x 600 115 270 160 320 230<br />
300 x 300 600 x 600 165 360 250 500 350<br />
375 x 375 600 x 600 165 425 315 650 440<br />
* Nominale afmetingen van de plafondplaat.<br />
P<br />
Plenum type RT<br />
Afmetingen<br />
Rooster wit staal<br />
Serie SF 704 TP<br />
Rooster wit aluminium<br />
AN 704 Z TP<br />
Code<br />
Code<br />
150 x 150 11051076 11051746<br />
225 x 225 11051077 11051747<br />
300 x 300 11051078 11051748<br />
375 x 375 11051079 11051749<br />
Ø D<br />
P1<br />
Roosters en luchtverdeling<br />
<strong>Catalogus</strong> Benelux <strong>2014</strong> 113
Vierkante roosters voor plafondplaten 600 x 600<br />
Serie SF 704 R TP - staal<br />
Voordelen<br />
• Voor plafondplaten van 600 x 600 mm<br />
in verlaagde plafonds.<br />
• Ronde aansluiting.<br />
• Esthetisch.<br />
Rooster SF 704 R TP<br />
Rooster SF 704 RI met isolatie<br />
Roosters en luchtverdeling<br />
TOEPASSINGSGEBIED<br />
• Plafondrooster ter vervanging van een plafondplaat<br />
van 600 x 600 mm in een verlaagd plafond (T-frame).<br />
• Uitblazing of afzuiging, vaste verdeling.<br />
• Verwarmings- en airconditioningsinstallaties.<br />
BESCHRIJVING<br />
• Buitenframe en aansluitplenum van geperst<br />
staalplaat (bijgeleverd).<br />
• Kern van stalen profiel.<br />
• Ronde ring voor rechtstreekse aansluiting op de<br />
buis.<br />
• Afgelakt met epoxylak RAL 9010.<br />
• Onzichtbare bevestiging met op het rooster<br />
aangebrachte haken (F16-bevestiging).<br />
NB: Het gewicht van het rooster mag niet aan het<br />
frame van het verlaagde plafond komen te hangen.<br />
Gebruik de ophangkabels van p. 505.<br />
• Thermisch geïsoleerde uitvoering om elk risico van<br />
condensvorming bij airconditioning te voorkomen.<br />
ACCESSOIRES<br />
• Registerklep BR.<br />
AANVULLEND ASSORTIMENT<br />
• Afgelakt in RAL-kleur (raadpleeg ons).<br />
ASSORTIMENT<br />
GROOTTE<br />
50<br />
37,5<br />
Rooster SF 704 R TP<br />
Ø D<br />
A x B<br />
C<br />
Ø D<br />
Registerklep BR<br />
Comfortabele debieten voor Lw < NR 30 en afmetingen<br />
Ø D<br />
(mm)<br />
Afmetingen A x B*<br />
(mm)<br />
C<br />
(mm)<br />
F<br />
(mm)<br />
Debiet<br />
(m 3 /u)<br />
160 600 x 600 98 55 300<br />
200 600 x 600 108 60 450<br />
250 600 x 600 122 60 600<br />
315 600 x 600 135 60 930<br />
* Nominale afmetingen van de plafondplaat.<br />
Afmetingen Serie SF 704 RI TP (5) F16- staal Serie SF 704 TP F16- staal<br />
Code<br />
Code<br />
Ø 160 11051086<br />
Ø 200 11051090 11051087<br />
Ø 250 11051091 11051088<br />
Ø 315 11051092 11051089<br />
114<br />
<strong>Catalogus</strong> Benelux <strong>2014</strong>
Vierkante roosters voor uitblazing en afzuiging<br />
Serie Combined SF/SN 704S RREI - AF/AN 704S RREI - staal of aluminium<br />
Combined-rooster<br />
Voordelen<br />
• Gecombineerd rooster voor<br />
uitblazing en afzuiging.<br />
• Snellere montage.<br />
• Geschikt voor centrale<br />
luchtbehandeling en voor<br />
ventilatorconvectoren met<br />
kanaalaansluiting.<br />
• Filter bij afzuiging bereikbaar<br />
(optie).<br />
TOEPASSINGSGEBIED<br />
• Gelijktijdige uitblazing (aan randen) en<br />
afzuiging (in het midden) voor alle ventilatie- en<br />
airconditioningstoepassingen.<br />
• Plafondrooster ter vervanging van een plafondplaat<br />
van 600 x 600 of 675 x 675 mm in een verlaagd<br />
plafond (T-frame).<br />
• Vaste verdeling in vier richtingen.<br />
• Verwarmings- en airconditioningsinstallaties.<br />
BESCHRIJVING<br />
• Combinatie van plenum en rooster voor gelijktijdige<br />
uitblazing en afzuiging.<br />
• Types SF en SN: stalen rooster afgelakt met witte<br />
epoxylak RAL 9010.<br />
• Types AF en AN: geanodiseerd aluminium rooster in<br />
natuurlijke gesatineerde tint.<br />
• Dubbel plenum van gegalvaniseerd staal met twee<br />
haakse kanaalaansluitingen.<br />
• Onzichtbare bevestiging op dubbel plenum met<br />
schroeven in de kraag van het rooster. Het plenum<br />
is voorzien van haken voor bevestiging aan de<br />
betonnen plafondplaat. Gebruik de ophangkabels<br />
van p. 505.<br />
NB: het gewicht van het rooster mag niet aan het<br />
frame van het verlaagde plafond komen te hangen.<br />
ACCESSOIRES<br />
• Plooifilter hoogte 35 mm en werkingsklasse G3,<br />
brandklasse M1 voor de afzuiging.<br />
AANVULLEND ASSORTIMENT<br />
• Afgelakt in RAL-kleur (raadpleeg ons).<br />
• Kanaalaansluitingen met andere diameters voor<br />
andere debieten (raadpleeg ons).<br />
ASSORTIMENT<br />
GROOTTE<br />
H<br />
H<br />
15<br />
D1<br />
Cadre N<br />
Cadre F<br />
Rooster 704 S R REI<br />
6<br />
32 37,5<br />
L x H<br />
D1<br />
l x h<br />
L - 2 x H - 2<br />
A - 4 x B - 4<br />
A x B = L + 75 x H + 75<br />
L - 2 x H - 2<br />
A - 4 x B - 4<br />
A x B = L + 125 x H + 125<br />
Comfortabele debieten voor LW < NR 35 (uitblazing en afzuiging) en afmetingen<br />
Model A x B*<br />
(mm)<br />
L x H<br />
(mm)<br />
l x h<br />
(mm)<br />
H<br />
(mm)<br />
Ø D1<br />
(mm)<br />
Debiet<br />
(m 3 /u)<br />
AF/SF 704S R REI 600 x 600 472 x 472 323 x 323 355 250 500<br />
AN/SN 704S R REI 600 x 600 525 x 525 375 x 375 420 315 650<br />
AN/SN 704S R REI 675 x 675 600 x 600 375 x 375 420 315 850<br />
* Nominale afmetingen van de plafondplaat.<br />
Afmetingen<br />
Diffusor<br />
SF 704 S<br />
Dubbel plenum<br />
R-REI<br />
Filter (L1 x H1)<br />
W<br />
Code Code Code<br />
472 x 472 11051051 11003291 11053511<br />
525 x 525 + 600 x 600 11053512<br />
ASSORTIMENT MET OPTIES NAAR KEUZE<br />
Afmetingen<br />
Diffusor<br />
AF 704 S<br />
Diffusor<br />
AN 704 S<br />
Diffusor<br />
SF 704 S<br />
Diffusor<br />
SN 704 S<br />
Dubbel plenum<br />
R-REI<br />
Code Code Code Code Code<br />
472 x 472 11002804 11002803 11003291<br />
525 x 525 11002807 11002805 11003292<br />
600 x 600 11002808 11002806 11003293<br />
Roosters en luchtverdeling<br />
<strong>Catalogus</strong> Benelux <strong>2014</strong> 115
Vierkante roosters met meerdere gleuven<br />
Serie ALD 610 K - aluminium<br />
Roosters en luchtverdeling<br />
ALD 610 K met middenplaat<br />
TOEPASSINGSGEBIED<br />
• Uitblazing of afzuiging Vaste horizontale verdeling in<br />
vier richtingen met 1, 2, 3 of 4 gleuven.<br />
• De afzuigversie is voorzien van een filterhouder<br />
waarvan de kern kan worden geopend om het filter<br />
snel en eenvoudig te vervangen.<br />
• Verwarmings- en airconditioningsinstallaties.<br />
• Plafondrooster ter vervanging van een plafondplaat<br />
van 600 x 600 of 675 x 675 mm in een verlaagd<br />
plafond (Fine Line of T-frame).<br />
BESCHRIJVING<br />
• Huis en deflectoren van aluminium, afgelakt met<br />
witte epoxylak RAL 9010.<br />
• Stalen middenplaat afgelakt met witte epoxylak RAL<br />
9010.<br />
NB: de middenplaat kan worden vervangen door een<br />
plafondplaat die in dezelfde afmetingen is gezaagd,<br />
zodat het geheel beter oogt als het in het plafond is<br />
verwerkt.<br />
• Afzuigversie voorzien van filterhouder met<br />
middenkern die kan worden geopend.<br />
• Aansluitplenum van gegalvaniseerd staal met<br />
kanaalaansluiting aan zijkant (type RE) of bovenkant<br />
(type RT), enkelwandig of geïsoleerd.<br />
• Het rooster wordt met niet-demontabele clips aan het<br />
plenum bevestigd. Het rooster en het plenum worden<br />
ongemonteerd geleverd (gemonteerd op aanvraag).<br />
• Het geheel wordt aan de betonnen plafondplaat<br />
bevestigd met behulp van op het plenum<br />
aangebrachte haken.<br />
NB: het gewicht van het rooster mag niet aan de<br />
constructie van het verlaagde plafond komen te<br />
hangen. Gebruik de ophangkabels van p. 505.<br />
ACCESSOIRES<br />
• Vlakfilter G2 of G3 voor de afzuiging (M1).<br />
• Regelklep op plenum gemonteerd, bereikbaar via<br />
het rooster.<br />
• Aan twee of vijf zijden geïsoleerd plenum (M1<br />
polyurethaanschuim).<br />
AANVULLEND ASSORTIMENT<br />
• Afgelakt in RAL-kleur (raadpleeg ons).<br />
ASSORTIMENT<br />
OPTIES<br />
ALD 610 K met plafondplaat voor verlaagd plafond<br />
GROOTTE<br />
G<br />
V x V 40<br />
Diffusor Meerprijs Plenum Meerprijs<br />
Fine-Line profiel 3% Kanaalaansluiting D200 of D250 0%<br />
Epoxylak in RAL-kleur<br />
12-16 % afhankelijk van kleur 1 extra kanaalaansluiting 10%<br />
(raadpleeg ons)<br />
Twee zijden geïsoleerd 20%<br />
Vijf zijden geïsoleerd 45%<br />
Gemonteerd geleverd op rooster 10%<br />
P x P<br />
A x B<br />
Rooster ALD 610 K met plenum met<br />
kanaalaansluiting aan zijkant<br />
Afmetingen Aant. gleuven Vast rooster zonder<br />
middenplaat<br />
ALD610K<br />
15<br />
Ø D<br />
H1<br />
G<br />
V x V<br />
Ø D<br />
P x P<br />
A x B<br />
Rooster ALD 610 K met plenum met<br />
kanaalaansluiting aan bovenkant<br />
Comfortabele debieten voor LW < NR 35 en afmetingen<br />
A x B* Aant. P x P V x V H1 H2 G Ø D H1** Ø D** Debiet<br />
(mm) gleuven (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (m 3 /u)<br />
600 x 600 1 508 x 508 560 x 560 265 125 25 200 325 250 300<br />
600 x 600 2 474 x 474 560 x 560 325 125 42 250 325 250 500<br />
600 x 600 3 440 x 440 560 x 560 325 125 59 250 325 250 750<br />
600 x 600 4 406 x 406 560 x 560 325 125 76 250 325 250 900<br />
675 x 675 1 583 x 583 635 x 635 265 125 25 200 325 250 350<br />
675 x 675 2 549 x 549 635 x 635 325 125 42 250 325 250 550<br />
675 x 675 3 515 x 515 635 x 635 325 125 59 250 325 250 850<br />
675 x 675 4 481 x 481 635 x 635 325 125 76 250 325 250 1000<br />
* Nominale afmetingen van de plafondplaat.<br />
**Alleen te openen uitvoering met filter.<br />
NB: het rooster en zijn plenum worden niet apart verkocht. *Niet te combineren met de<br />
optionele filterhouder.<br />
Plenum kanaalaansluiting<br />
zijkant<br />
RE610<br />
Voordelen<br />
• Geschikt voor standaard<br />
plafondplaten van 675 x 675<br />
en 675 x 675 in T-frame<br />
of Fine-Line.<br />
• Esthetisch.<br />
• Filter bij afzuiging bereikbaar.<br />
Plenum kanaalaansluiting<br />
bovenkant<br />
RT610<br />
Code Code Code<br />
600 x 600 1 11002861 11003321 11003331<br />
600 x 600 2 11002862 11003324 11003334<br />
600 x 600 3 11002863 11003324 11003334<br />
600 x 600 4 11002864 11003324 11003334<br />
675 x 675 1 11002866 11003326 11003336<br />
675 x 675 2 11002867 11003329 11003339<br />
675 x 675 3 11002868 11003329 11003339<br />
675 x 675 4 11002869 11003329 11003339<br />
40<br />
H2<br />
116<br />
<strong>Catalogus</strong> Benelux <strong>2014</strong>
Vierkante roosters met meerdere gleuven<br />
Serie Combined ALD 610 K - uitblazing + afzuiging - aluminium<br />
Rooster Combined ALD 610 K<br />
TOEPASSINGSGEBIED<br />
• Gelijktijdige uitblazing (aan randen) en<br />
afzuiging (in het midden) voor alle ventilatie- en<br />
airconditioningstoepassingen.<br />
• Vaste horizontale verdeling in vier richtingen met 1,<br />
2, 3 of 4 gleuven.<br />
• Verwarmings- en airconditioningsinstallaties.<br />
• Plafondrooster ter vervanging van een plafondplaat<br />
van 600 x 600 of 675 x 675 mm in een verlaagd<br />
plafond (Fine Line of T-frame).<br />
BESCHRIJVING<br />
• Rooster voorzien van dubbel plenum voor gelijktijdige<br />
uitblazing en afzuiging.<br />
• Huis en uitblaasdeflectors uitgevoerd in<br />
aluminiumprofielen.<br />
• Middenplaat (voor de afzuiging) bestaat uit een<br />
geperforeerde staalplaat. Deze plaat kan van een<br />
filter worden voorzien. In dat geval kan de kern<br />
worden geopend om daar gemakkelijk bij te kunnen.<br />
• Dubbel plenum van gegalvaniseerd staal met twee<br />
tegenover elkaar aangebrachte kanaalaansluitingen.<br />
• Afgelakt met witte epoxylak RAL 9010<br />
• Het rooster wordt met niet-demontabele clips<br />
onzichtbaar aan het plenum bevestigd. Rooster en<br />
plenum worden gemonteerd geleverd.<br />
• Het geheel wordt aan de betonnen plafondplaat<br />
bevestigd met behulp van op het plenum<br />
aangebrachte haken.<br />
NB: het gewicht van het rooster mag niet aan het<br />
frame van het verlaagde plafond komen te hangen.<br />
Gebruik de ophangkabels van p. 505.<br />
ACCESSOIRES<br />
• Wordt geleverd met vlakfilter G2 of G3 gemonteerd<br />
in het plenum voor het afzuigdeel (M1)<br />
• Dubbel plenum aan vijf zijden geïsoleerd (M1<br />
polyurethaanschuim).<br />
AANVULLEND ASSORTIMENT<br />
• Afgelakt in RAL-kleur (raadpleeg ons).<br />
ASSORTIMENT<br />
GROOTTE<br />
Ø D<br />
Rooster Combined ALD 610 K<br />
40 V x V<br />
40<br />
G<br />
P x P<br />
A x B<br />
Comfortabele debieten voor LW < NR 35 (uitblazing en afzuiging) en afmetingen<br />
A x B*<br />
(mm)<br />
Aantal<br />
gleuven<br />
P x P<br />
(mm)<br />
V x V<br />
(mm)<br />
H<br />
(mm)<br />
G<br />
(mm)<br />
Ø D<br />
(mm)<br />
Debiet<br />
(m 3 /u)<br />
600 x 600 1 508 x 508 560 x 560 365 25 250 300<br />
600 x 600 2 474 x 474 560 x 560 365 42 250 500<br />
600 x 600 3 440 x 440 560 x 560 365 59 250 750<br />
600 x 600 4 406 x 406 560 x 560 365 76 250 900<br />
675 x 675 1 583 x 583 635 x 635 365 25 200 350<br />
675 x 675 2 549 x 549 635 x 635 365 42 250 550<br />
675 x 675 3 515 x 515 635 x 635 365 59 250 850<br />
675 x 675 4 481 x 481 635 x 635 365 76 250 1000<br />
* Nominale afmetingen van de plafondplaat.<br />
Voordelen<br />
• Gecombineerd rooster voor uitblazing en<br />
afzuiging.<br />
• Snellere montage.<br />
• Geschikt voor centrale luchtbehandeling<br />
en voor ventilatorconvectoren met<br />
kanaalaansluiting.<br />
• Geschikt voor standaard plafondplaten<br />
van 600 x 600 en 675 x 675 in T-frame of<br />
Fine-Line.<br />
• Filter bij afzuiging bereikbaar (optie).<br />
Afmetingen Aant. gleuven Vast rooster met geperforeerde<br />
plaat Combined ALD610K<br />
Dubbel plenum<br />
R-RE<br />
Code<br />
Code<br />
600 x 600 1 11002881 11003341<br />
600 x 600 2 11002882 11003342<br />
600 x 600 3 11002883 11003343<br />
600 x 600 4 11002884 11003344<br />
675 x 675 1 11002886 11003346<br />
675 x 675 2 11002887 11003347<br />
675 x 675 3 11002888 11003348<br />
675 x 675 4 11002889 11003349<br />
10<br />
Ø D<br />
H<br />
Roosters en luchtverdeling<br />
NB: het rooster en zijn plenum worden niet apart verkocht (worden gemonteerd geleverd).<br />
OPTIES<br />
Diffusor Meerprijs Plenum Meerprijs<br />
Fine-Line profiel 3% Haakse kanaalaansluitingen 10%<br />
Epoxylak in RAL-kleur<br />
12-16 % afhankelijk van kleur<br />
(raadpleeg ons)<br />
Vijf zijden geïsoleerd 20%<br />
<strong>Catalogus</strong> Benelux <strong>2014</strong> 117
Verstelbare aluminium lijnroosters<br />
Serie LINED - aluminium<br />
Roosters en luchtverdeling<br />
Lined uitblazing 2 gleuven<br />
TOEPASSINGSGEBIED<br />
• Uitblazing of afzuiging afhankelijk van model.<br />
• Instelbare verdeling door verstelbare deflector<br />
midden in elke gleuf; verticaal uitblazen is mogelijk.<br />
• Afzuigmodellen met openingssysteem en filter ter<br />
vervanging van het filter van de ventilatorconvector<br />
met kanaalaansluiting.<br />
• Plafondmontage.<br />
• Langwerpige stroken mogelijk (behalve openklapbare<br />
versies).<br />
BESCHRIJVING<br />
• Aluminium huis geanodiseerd in natuurlijke tint of<br />
afgelakt met witte epoxylak RAL 9010 mat 30%.<br />
• Aluminium deflectors gelakt in antracietgrijs RAL<br />
7024 of wit RAL 9010.<br />
• Lijst met holle pakking, 27 mm breed.<br />
• Gleufbreedte 25 mm.<br />
• LINED S: uitblaasmodel met verstelbare deflectors.<br />
• LINED E: afzuigmodel met vaste deflectors.<br />
• LINED EO: afzuigmodel met vaste deflectors en<br />
openklapbare kern voor toegang tot filter in het<br />
aansluitplenum. Kern scharnierend gemonteerd en<br />
voorzien van push-push sluiting.<br />
Alleen leverbaar vanaf 3 gleuven.<br />
• Onzichtbare bevestiging op plenum, instelbaar en<br />
bereikbaar via de onderkant van het rooster (type<br />
S3) of rechtstreeks met zelftappers op de zijkanten<br />
van het plenum (type S2).<br />
Opmerking: bevestiging S2 wordt aanbevolen voor<br />
verlaagde plafonds en is niet geschikt voor vaste<br />
plafonds (staff of BA13).<br />
ACCESSOIRES<br />
• Hoekstukken 90° of 135° (raadpleeg ons).<br />
• Gegalvaniseerd stalen aansluitplenum met<br />
kanaalaansluiting aan zijkant. Geluidsisolatie of<br />
gecombineerde warmte/geluidsisolatie op aanvraag<br />
(brandwerend schuim klasse M1).<br />
Voorzien van haken voor bevestiging aan de<br />
betonnen plafondplaat. Gebruik de ophangkabels<br />
van p. 505.<br />
NB: het gewicht van het rooster mag niet aan het<br />
plafond komen te hangen.<br />
• Filter G3 M1 inbegrepen in plenum voor openklapbare<br />
afzuigroosters.<br />
• Kanaalaansluiting in plenum voorzien van regelklep.<br />
Instelbaar aan de voorkant van het rooster.<br />
ASSORTIMENT<br />
• Uitblaas- of afzuigroosters, bevestiging S2 of S3.<br />
• Maximale lengte uit één stuk 2000 mm.<br />
Bij grotere lengtes bestaat het rooster uit<br />
middenstukken van 2000 mm en twee eindstukken<br />
van gelijke lengte (altijd tussen 1000 en 2000 mm).<br />
• Alle tussenliggende lengtes leverbaar in stappen<br />
van 1 mm.<br />
• Breedte van 1 tot 8 gleuven.<br />
• Afgelakt in RAL-kleur (raadpleeg ons).<br />
Lined met bijbehorend plenum<br />
GROOTTE<br />
H<br />
Uitblaasrooster met plenum,<br />
bevestiging S3<br />
H<br />
Ø D<br />
A<br />
B<br />
L - 10<br />
43<br />
L - 20<br />
L<br />
V<br />
L + 20<br />
Rooster met bevestiging S2 of S3<br />
Ø D<br />
15<br />
H<br />
Voordelen<br />
• Instelbare verdeling.<br />
• Identiek uiterlijk bij uitblazing en<br />
afzuiging.<br />
• De afzuiging kan van een filter<br />
worden voorzien.<br />
• Lijnmodel mogelijk.<br />
• Leverbaar in geanodiseerd<br />
aluminium of afgelakt met epoxylak.<br />
Afzuigrooster met plenum, bevestiging<br />
S2 en filter<br />
Verstelling bevestiging S3<br />
Comfortabele debieten per meter voor Lw < 35 dB (A) en afmetingen<br />
Aant.<br />
gleuven<br />
Opening A<br />
(mm)<br />
B<br />
(mm)<br />
V<br />
(mm)<br />
H<br />
(mm)<br />
Ø D*<br />
(mm)<br />
Debiet<br />
(m 3 /u)<br />
1 67 81 65 245 160 150<br />
2 112 126 110 285 200 270<br />
3 157 171 155 335 200 400<br />
4 202 216 200 335 250 500<br />
5 247 261 245 400 250 600<br />
6 292 306 290 400 315 700<br />
7 333 351 335 400 315 800<br />
8 382 396 380 400 315 900<br />
Opening in plafond = L x A.<br />
(*) Op basis van 1 kanaalaansluiting per meter. Raadpleeg ons voor andere uitvoeringen.<br />
A<br />
B<br />
V<br />
15<br />
118<br />
<strong>Catalogus</strong> Benelux <strong>2014</strong>
Verstelbare aluminium lijnroosters<br />
Serie LINED TP - aluminium<br />
LINED TP 1200 x 600 met 4 gleuven<br />
Voordelen<br />
• Instelbare verdeling.<br />
• Identiek uiterlijk bij uitblazing en<br />
afzuiging.<br />
• Vervangt een standaard plafondplaat<br />
in een verlaagd plafond.<br />
• Geschikt voor T-frames of Fine-Line<br />
frames.<br />
• De afzuiging kan van een filter<br />
worden voorzien.<br />
TOEPASSINGSGEBIED<br />
• Uitblazing of afzuiging afhankelijk van model.<br />
• Instelbare verdeling door verstelbare deflector<br />
midden in elke gleuf; verticaal uitblazen is mogelijk.<br />
• Verwarmings- en airconditioningsinstallaties.<br />
• Plafondmontage.<br />
• Ontworpen als vervanging voor een standaardplaat<br />
uit een verlaagd plafond van het type T of Fine-Line.<br />
• Afzuigmodellen met openingssysteem en filter ter<br />
vervanging van het filter van de ventilatorconvector<br />
met kanaalaansluiting.<br />
GROOTTE<br />
H<br />
V<br />
15<br />
H<br />
V<br />
15<br />
BESCHRIJVING<br />
• Wit aluminium huis RAL 9010 mat 30%.<br />
• Aluminium deflectors gelakt in antracietgrijs RAL<br />
7024 of wit RAL 9010.<br />
• Witte stalen opvulplaat voor het plafond, RAL<br />
9010 mat 30%.<br />
• Gleufbreedte 25 mm.<br />
• LINED TP S: uitblaasmodel met verstelbare deflectors.<br />
• LINED TP E: afzuigmodel met vaste deflectors.<br />
• LINED TP EO: afzuigmodel met vaste deflectors<br />
en openklapbare kern voor toegang tot filter in het<br />
aansluitplenum. Kern scharnierend gemonteerd en<br />
voorzien van push-push sluiting.<br />
Alleen leverbaar vanaf 3 gleuven.<br />
• Onzichtbaar met zelftappers op plenum bevestigd.<br />
ACCESSOIRES<br />
• Gegalvaniseerd stalen aansluitplenum met<br />
kanaalaansluiting aan zijkant. Geluidsisolatie of<br />
gecombineerde warmte/geluidsisolatie op aanvraag<br />
(brandwerend schuim klasse M1).<br />
Voorzien van haken voor bevestiging aan de<br />
betonnen plafondplaat. Gebruik de ophangkabels<br />
van p. 505.<br />
NB: het gewicht van het rooster mag niet aan het<br />
frame van het verlaagde plafond komen te hangen.<br />
• Filter G3 M1 inbegrepen in plenum voor openklapbare<br />
afzuigroosters.<br />
• Kanaalaansluiting in plenum voorzien van regelklep.<br />
Instelbaar aan de voorkant van het rooster.<br />
AANVULLEND ASSORTIMENT<br />
• Afgelakt in RAL-kleur (raadpleeg ons).<br />
• Afhankelijk van het debiet en/of de gewenste visuele<br />
uitstraling kunnen de gleuven in het rooster korter<br />
worden uitgevoerd (raadpleeg ons).<br />
• Assortiment lijnroosters zonder opvulplaat in het<br />
plafond (zie vorige pagina's).<br />
Montage op plafond met T-profielen<br />
(uitblaasmodel).<br />
H<br />
Ø D<br />
B<br />
A - 30<br />
A<br />
Ø D<br />
Montage op plafond met T-profiel<br />
Montage op plafond met Fine-Lineprofielen<br />
(afzuigmodel met filter)<br />
H<br />
Ø D<br />
B<br />
A - 40<br />
Montage op plafond met Fine Line-profiel<br />
Afmetingen<br />
Aant. gleuven V (mm) H (mm) Ø D (mm)<br />
1 65 247 160<br />
2 110 287 200<br />
3 155 287 200<br />
4 200 337 250<br />
5 245 337 250<br />
6 290 402 315<br />
7* 335 402 315<br />
8* 380 402 315<br />
Zie de keuzetabellen op p. 620.<br />
Comfortabele debieten voor Lw < 35 dB (A)<br />
Aant.<br />
Plafondlengtes en aantal kanaalaansluitingen<br />
gleuven<br />
A = 600 mm<br />
1 kanaalaansluiting<br />
A = 1200 mm<br />
2 kanaalaansluitingen<br />
A = 1350 mm<br />
2 kanaalaansluitingen<br />
A = 1500 mm<br />
2 kanaalaansluitingen<br />
A<br />
A = 1800 mm<br />
2 kanaalaansluitingen<br />
Ø D<br />
Leverbare plafondbreedtes<br />
B (mm)<br />
Debiet<br />
(m 3 /u)<br />
Debiet<br />
(m 3 /u)<br />
Debiet<br />
(m 3 /u)<br />
Debiet<br />
(m 3 /u)<br />
Debiet<br />
(m 3 /u)<br />
1 90 180 205 225 270 300 / 600 / 675<br />
2 160 325 365 405 485 300 / 600 / 675<br />
3 240 480 540 600 725 300 / 600 / 675<br />
4 300 600 675 750 900 300 / 600 / 675<br />
5 360 720 815 900 1080 300 / 600 / 675<br />
6 420 840 945 1050 1260 300 / 600 / 675<br />
7 480 960 1080 1200 1440 600 / 675<br />
8 540 1080 1215 1350 1620 600 / 675<br />
Roosters en luchtverdeling<br />
<strong>Catalogus</strong> Benelux <strong>2014</strong> 119
Verstelbare aluminium lijnroosters<br />
Serie AG 280 - 290 en AN 280 - 290 - aluminium<br />
Roosters en luchtverdeling<br />
Lijnrooster AG 282 BD<br />
TOEPASSINGSGEBIED<br />
• Uitblazing of afzuiging, regelbare verdeling met twee<br />
verstelbare deflectors in elke gleuf.<br />
• Verwarmings- en airconditioningsinstallaties.<br />
• Plafondmontage.<br />
• Ontworpen als esthetische smalle strips<br />
• Uitvoering voor afzuiging voorzien van filterhouder.<br />
BESCHRIJVING<br />
• Aluminium huis geanodiseerd in natuurlijke tint of<br />
afgewerkt met epoxylak.<br />
• Aluminium deflectors afgelakt met zwarte epoxylak<br />
RAL 9005.<br />
• Model AG: framebreedte 28,5 mm.<br />
• Model AN: framebreedte 20 mm.<br />
• Type 280 D: gleufbreedte 20 mm.<br />
• Type 280 D: gleufbreedte 25 m.<br />
• Types 280 en 290: roosters zonder deflectors, alleen<br />
voor afzuiging.<br />
• Types 280+O en 290+O: afzuigroosters voorzien<br />
van filterhouder met openende kern met push-push<br />
sluiting.<br />
• Onzichtbare bevestiging op plenum met<br />
montagebeugels die onder het rooster bereikbaar<br />
zijn (type S3 of S7 voor modellen met filterhouder)<br />
of met schroeven in het plenum (type S2).<br />
Opmerking: bevestiging S2 wordt aanbevolen voor<br />
verlaagde plafonds en is niet geschikt voor vaste<br />
plafonds (staff of BA13).<br />
ACCESSOIRES<br />
• B: regelschuif van gegalvaniseerd plaatstaal, kleur<br />
zwart. Wordt op de roosters gemonteerd geleverd;<br />
instelbaar vanaf de voorzijde.<br />
• 1/2 B: esthetische afdekking van zwart staalplaat<br />
waarmee het "opengewerkte" uiterlijk van de<br />
gleuven kan worden weggewerkt (alleen modellen<br />
met filterhouder).<br />
Wordt gemonteerd op het rooster geleverd.<br />
• E: eindstukken van geëxtrudeerd aluminium (stel).<br />
• Witte deflectors (alleen D-types).<br />
• Aansluitplenum van gegalvaniseerd enkelwandig<br />
staal of geïsoleerd (modellen P280 en P290).<br />
Voorzien van haken voor bevestiging aan de<br />
betonnen plafondplaat. Gebruik de ophangkabels<br />
van p. 505.<br />
• Hoekstukken 90° of 135° (raadpleeg ons).<br />
• Vlakfilter G3 - M1 (alleen modellen met filterhouder).<br />
ASSORTIMENT<br />
Lijnmodellen<br />
• Uitblaas- of afzuigroosters, zonder registerklep,<br />
bevestiging S2 of S3.<br />
• Maximale lengte uit één stuk 2000 mm<br />
Bij grotere lengtes bestaat het rooster uit<br />
middenstukken van 2000 mm en twee eindstukken<br />
van gelijke lengte (altijd tussen 1000 en 2000 mm).<br />
• Alle tussenliggende lengtes leverbaar in stappen<br />
van 1 mm.<br />
• Hoogte 1 tot 8 gleuven.<br />
• Afgelakt in RAL-kleur (raadpleeg ons).<br />
Assortiment filterhouders<br />
• Lengtes tussen 400 en 1350 mm.<br />
• Breedtes van 4 tot 8 gleuven.<br />
• Alle tussenliggende lengtes leverbaar in stappen<br />
van 1 mm.<br />
• Afgelakt in RAL-kleur (raadpleeg ons).<br />
Lijnrooster AG 284 D met bijbehorend<br />
plenum<br />
GROOTTE<br />
H3<br />
55<br />
Rooster met plenum, bevestiging S3<br />
30<br />
L - 20<br />
L + 40<br />
Rooster met brede lijst AG (eindstuk)<br />
S<br />
V<br />
A<br />
B<br />
L<br />
20<br />
Ø D<br />
Voordelen<br />
• Instelbare verdeling.<br />
• Lijnmodel mogelijk.<br />
• Leverbaar voor afzuiging met<br />
filter.<br />
• Leverbaar in geanodiseerd<br />
aluminium of afgelakt met<br />
epoxylak.<br />
Rooster met plenum en filter, bevestiging S2<br />
L - 20<br />
20<br />
L + 20<br />
Rooster met dunne lijst AN (eindstuk)<br />
AG 280 en AN 280: S = 20 mm<br />
Comfortabele debieten per meter voor Lw < NR 30 en afmetingen<br />
Aant.<br />
gleuven<br />
A<br />
(mm)<br />
B (AG)<br />
(mm)<br />
B (AN)<br />
(mm)<br />
V<br />
(mm)<br />
W<br />
(mm)<br />
H3<br />
(mm)<br />
H2<br />
(mm)<br />
Ø D<br />
(mm)<br />
Debiet<br />
(m 3 /u)<br />
1 47 77 60 60 34 160 175 125 125<br />
2 85 115 98 98 72 195 210 160 225<br />
3 124 154 137 137 110 235 250 200 300<br />
4 162 192 175 175 149 285 300 250 400<br />
5 200 231 214 213 187 285 300 250 480<br />
6 239 269 252 252 225 285 300 250 550<br />
7 277 308 291 290 263 350 365 315 610<br />
8 315 346 329 328 302 350 365 315 700<br />
H2 en H3: 10 mm extra voor de uitvoering met filterhouder (niet leverbaar met 1, 2 en<br />
3 gleuven).<br />
AG 290 en AN 290: S = 25 mm<br />
Comfortabele debieten per meter voor Lw < NR 30 en afmetingen<br />
Aant.<br />
gleuven<br />
A<br />
(mm)<br />
B (AG)<br />
(mm)<br />
B (AN)<br />
(mm)<br />
V<br />
(mm)<br />
W<br />
(mm)<br />
H3<br />
(mm)<br />
H2<br />
(mm)<br />
Ø D<br />
(mm)<br />
Debiet<br />
(m 3 /u)<br />
1 52 82 65 65 39 195 210 160 150<br />
2 95 125 108 108 82 235 250 200 270<br />
3 139 169 152 152 125 235 250 200 400<br />
4 182 212 195 195 169 285 300 250 500<br />
5 225 256 239 238 212 285 300 250 600<br />
6 269 299 282 282 255 350 365 315 710<br />
7 312 343 326 325 298 350 365 315 810<br />
8 356 386 369 368 342 350 365 315 900<br />
H2 en H3: 10 mm extra voor de uitvoering met filterhouder (niet leverbaar met 1, 2 en<br />
3 gleuven).<br />
H2<br />
55<br />
S<br />
L<br />
W<br />
A<br />
B<br />
20<br />
120<br />
<strong>Catalogus</strong> Benelux <strong>2014</strong>
Verstelbare aluminium lijnroosters<br />
Serie AN 280 TP - AN 290 TP - aluminium<br />
Lijnrooster AN 285 D TP 1200x300<br />
Lijnrooster AN 294 TP 600x600<br />
Voordelen<br />
• Instelbare verdeling.<br />
• Vervangt een standaard<br />
plafondplaat in een verlaagd<br />
plafond.<br />
• Geschikt voor T-frames<br />
of Fine-Line frames.<br />
• De afzuiging kan van een<br />
filter worden voorzien.<br />
TOEPASSINGSGEBIED<br />
• Uitblazing of afzuiging, regelbare verdeling met twee<br />
verstelbare deflectors in elke gleuf.<br />
• Verwarmings- en airconditioningsinstallaties.<br />
• Plafondmontage.<br />
• Ontworpen als vervanging voor een standaardplaat<br />
uit een verlaagd plafond van het type T of Fine-Line.<br />
• Afzuigmodellen met openingssysteem en filter ter<br />
vervanging van het filter van de ventilatorconvector<br />
met kanaalaansluiting.<br />
BESCHRIJVING<br />
• Huis van wit geëxtrudeerd aluminium RAL 9010.<br />
• Witte stalen opvulplaat voor het plafond, RAL 9010.<br />
• Zwarte aluminium deflectors RAL 9005.<br />
• Type 280 D: gleufbreedte 20 mm.<br />
• Type 290 D: gleufbreedte 25 mm.<br />
• De standaardlengte van de gleuven (L) is de<br />
maximale lengte die leverbaar is in de gekozen<br />
plafondplaat. Deze lengte (L) kan op verzoek worden<br />
ingekort, afhankelijk van het debiet van de installatie.<br />
Opmerkingen: Types 280 en 290: Roosters zonder<br />
deflectors, alleen voor afzuiging. Bestaan in<br />
meerdere openklapbare modellen met filterhouder<br />
en kern met scharnierbevestiging en push-pushopeningssysteem.<br />
• Onzichtbare schroefbevestiging (type S2) op<br />
plenum. Het plenum is voorzien van haken voor<br />
bevestiging aan de betonnen plafondplaat. Gebruik<br />
de ophangkabels van p. 505.<br />
NB: het gewicht van het rooster mag niet aan het<br />
frame van het verlaagde plafond komen te hangen.<br />
ACCESSOIRES<br />
• B: regelschuif van gegalvaniseerd plaatstaal, kleur<br />
zwart. Instelbaar aan de voorkant van het rooster.<br />
Wordt gemonteerd op het rooster geleverd.<br />
• 1/2 B: esthetische afdekking van zwart plaatstaal<br />
waarmee het "opengewerkte" uiterlijk van de<br />
gleuven kan worden weggewerkt (niet zinvol bij<br />
D-deflectors). Wordt gemonteerd op het rooster<br />
geleverd.<br />
• Witte deflectors (alleen D-types).<br />
• Aansluit- en expansieplenum van enkelwandig of<br />
geïsoleerd gegalvaniseerd staal (modellen P280 en<br />
P290).<br />
AANVULLEND ASSORTIMENT<br />
• Nieuw assortiment LINED lijnroosters leverbaar<br />
vanaf september 2013 (zie vorige pagina's).<br />
GROOTTE<br />
H2<br />
55<br />
W<br />
18,5 S<br />
(A-5) (B-5)<br />
A x B<br />
65<br />
70<br />
Montage op plafond met T-profielen<br />
20<br />
Ø D<br />
8<br />
8<br />
15<br />
55 H2<br />
Ø D<br />
L-10<br />
(A-17) (B-17)<br />
A x B<br />
Montage op plafond met Fine Line-profiel<br />
AN 280 D TP: S = 20 mm<br />
Comfortabele debieten per meter voor Lw < NR 30 en afmetingen<br />
Aant. gleuven W (mm) H2* (mm) Ø D (mm) Uitblaasdebiet (m 3 /u)<br />
1 34 175 125 125<br />
2 72 210 160 225<br />
3 110 250 200 300<br />
4 149 300 250 400<br />
5 187 300 250 480<br />
6 225 300 250 550<br />
7 263 365 315 610<br />
8 302 365 315 700<br />
(*) 10 mm extra voor de uitvoering met filterhouder.<br />
AN 290 D TP: S = 25 mm<br />
Comfortabele debieten per meter voor Lw < NR 30 en afmetingen<br />
Aant. gleuven W (mm) H2* (mm) Ø D (mm) Uitblaasdebiet (m 3 /u)<br />
1 39 210 160 150<br />
2 82 250 200 270<br />
3 125 250 200 400<br />
4 169 300 250 500<br />
5 212 300 250 600<br />
6 255 365 315 710<br />
7 298 365 315 810<br />
8 342 365 315 900<br />
(*) 10 mm extra voor de uitvoering met filterhouder.<br />
Roosters en luchtverdeling<br />
<strong>Catalogus</strong> Benelux <strong>2014</strong> 121
Lijnroosters geschikt voor Armstrong ® Tech Zone<br />
Serie TechLined 280 - TechLined 290 - aluminium<br />
Voordelen<br />
• Past perfect in verlaagde plafonds<br />
van het type Armstrong Tech Zone.<br />
• Onafhankelijk verstelbare verdeling<br />
op elke gleuf.<br />
• Afwerking identiek aan<br />
plafondplaten en frames van<br />
Armstrong Tech Zone.<br />
Lijnrooster TechLined 282 D 1200x150<br />
Roosters en luchtverdeling<br />
TOEPASSINGSGEBIED<br />
• Deze roosters passen optimaal in verlaagde plafonds<br />
van het type Armstrong Tech Zone.<br />
• Zij kunnen in plaats van de Armstrong plafondplaat<br />
worden gebruikt in de "technische zone" van het<br />
plafond en sluiten aan bij de verdere uitrusting,<br />
waaronder armaturen of sprinklers.<br />
• Uitblazing of afzuiging voor alle ventilatie- en<br />
airconditioningtoepassingen.<br />
• Instelbare verdeling.<br />
BESCHRIJVING<br />
• Huis en deflectors uitgevoerd in geëxtrudeerd<br />
aluminium.<br />
• Afzuigmodellen niet voorzien van deflectors.<br />
Bestaan in openklapbare modellen met filterhouder,<br />
scharnierende kern en push-push-sluiting.<br />
• Gegalvaniseerde stalen opvulplaat voor het plafond.<br />
• Afgelakt met epoxylak in de kleur "Global White"<br />
mat 20%, identiek aan de afwerking van platen en<br />
frames van Armstrong Tech Zone.<br />
• Deflectors zwart gelakt in RAL 9005.<br />
• S2: rooster onzichtbaar met schroeven op plenum<br />
bevestigd.<br />
• Het geheel wordt aan de betonnen plafondplaat<br />
bevestigd met behulp van op het plenum<br />
aangebrachte haken.<br />
NB: het gewicht van het rooster mag niet aan het<br />
frame van het verlaagde plafond komen te hangen.<br />
Gebruik de ophangkabels van p. 505.<br />
• Geschikt voor Tech Zone-plafonds in de breedtes<br />
150 en 300 mm.<br />
• Afhankelijk van de breedte van het plafond 1 tot 6<br />
gleuven mogelijk.<br />
ACCESSOIRES<br />
• B: regelschuif van gegalvaniseerd plaatstaal, kleur<br />
zwart. Instelbaar aan de voorkant van het rooster.<br />
Wordt gemonteerd op het rooster geleverd.<br />
• 1/2 B: esthetische afdekking van zwart plaatstaal<br />
waarmee het "opengewerkte" uiterlijk van de<br />
gleuven kan worden weggewerkt (niet zinvol bij<br />
D-deflectors). Wordt gemonteerd op het rooster<br />
geleverd.<br />
• Witte deflectors (alleen D-types).<br />
• Aansluit- en expansieplenum van enkelwandig of<br />
geïsoleerd gegalvaniseerd staal (modellen P280 en<br />
P290).<br />
AANVULLEND ASSORTIMENT<br />
• Op aanvraag afgelakt met epoxylak RAL 9010 mat<br />
20% (geen andere kleuren leverbaar).<br />
GROOTTE<br />
H2<br />
55<br />
18,5<br />
W<br />
A x B<br />
65<br />
70<br />
20<br />
Ø D<br />
Montage op BOARD-plafond met T24<br />
8<br />
8<br />
15<br />
55 H2<br />
Ø D<br />
L-10<br />
A x B<br />
Montage op MICROLOOK-plafond met<br />
SILHOUETTE<br />
Comfortabele debieten per meter voor Lw < NR 30 en afmetingen<br />
Aantal<br />
TechLined 280 TechLined 290<br />
gleuven W<br />
(mm)<br />
H2*<br />
(mm)<br />
Ø D<br />
(mm)<br />
Uitblaasdebiet<br />
(m 3 /u)<br />
W<br />
(mm)<br />
H2*<br />
(mm)<br />
ØD<br />
(mm)<br />
Uitblaasdebiet<br />
(m 3 /u)<br />
1 34 175 125 125 39 210 160 150<br />
2 72 210 160 225 82 250 200 270<br />
3 110 250 200 300 125 250 200 400<br />
4 149 300 250 400 169 300 250 500<br />
5 187 300 250 480 212 300 250 600<br />
6 225 300 250 550 255 365 315 710<br />
(*) 10 mm extra voor de uitvoering met filterhouder. Zie de keuzetabellen op de p. 621<br />
en 622.<br />
Maximaal aantal gleuven en nominale lengte (L) per type plafond<br />
Plafond Maximaal aantal gleuven Plafondplaat Plafondplaat<br />
TechLined 280 TechLined 290 1200 1350<br />
Breedte<br />
150<br />
Breedte<br />
300<br />
Breedte<br />
150<br />
Breedte<br />
300<br />
L<br />
(mm)<br />
L<br />
(mm)<br />
BOARD T24 3 6 2 6 1170 1320<br />
VECTOR T24 2 6 2 5 1150 1300<br />
TEGULAR of SL2 T24 2 6 2 5 1150 1300<br />
MICROLOOK T15 3 6 2 6 1159 1309<br />
MICROLOOK<br />
3 6 2 5 1159 1309<br />
INTERLUDE<br />
MICROLOOK<br />
SILHOUETTE<br />
3 6 2 5 1159 1309<br />
122<br />
<strong>Catalogus</strong> Benelux <strong>2014</strong>
Lijnroosters geschikt voor Armstrong ® Tech Zone<br />
Serie TechChilled 300 - staal<br />
Lijnrooster TechChilled 1200 x 300<br />
Voordelen<br />
• Past perfect in verlaagde plafonds<br />
van het type Armstrong ® Tech Zone.<br />
• Optimaal comfort door integratie van<br />
ventilatie, koeling en verwarming.<br />
• Homogene temperaturen en lage<br />
geluidsniveaus.<br />
• Eenvoudige regeling van het<br />
primaire luchtdebiet ter plaatse<br />
(gepatenteerd systeem).<br />
• Afwerking identiek aan<br />
plafondplaten en frames van<br />
Armstrong ® Tech Zone.<br />
TOEPASSINGSGEBIED<br />
• Actieve klimaatbalken, ontwikkeld voor optimale<br />
integratie in verlaagde plafonds van het type<br />
Armstrong ® Tech Zone.<br />
• Geïntegreerd systeem voor ventilatie en verversing<br />
van verwarming, bijzonder geschikt voor tertiaire<br />
ruimtes als kantoren, vergaderzalen, bankfilialen enz.<br />
• Verwerking van nieuwe lucht door uitblazing met<br />
Coanda-effect in twee richtingen.<br />
• Beheersing van comfort door inductie tussen verse<br />
lucht en omgevingslucht.<br />
• Zij kunnen in plaats van de Armstrong plafondplaat<br />
worden gebruikt in de "technische zone" van het<br />
plafond en sluiten aan bij de verdere uitrusting,<br />
waaronder armaturen of sprinklers.<br />
BESCHRIJVING<br />
• Huis van staalplaat voorzien van epoxylak.<br />
• Kunststof uitblaasmonden met hoge inductie<br />
(onzichtbaar).<br />
• Koperen waterbatterij en lamellen van gegalvaniseerd<br />
staal.<br />
• Eenvoudige regeling van het primaire luchtdebiet ter<br />
plaatse (gepatenteerd systeem) en dus van de inductie.<br />
• Verstelbare verdeellamellen ter plaatse voor een<br />
optimale luchtverdeling.<br />
• Openklapbare geperforeerde stalen middenplaat voor<br />
eenvoudige toegang tot de batterij (schoonmaken).<br />
• Kanaalaansluitingen aan zijkant of bovenkant van<br />
de balk.<br />
• Bevestiging aan de betonnen plafondplaat met<br />
behulp van de bijgeleverde beugels.<br />
NB: het gewicht van het rooster mag niet aan het<br />
frame van het verlaagde plafond komen te hangen.<br />
Gebruik de ophangkabels van p. 505.<br />
• Kan worden gebruikt in Tech Zone plafonds met een<br />
breedte van 300 mm.<br />
• Leverbaar in lengtes van 1200 mm, 1350 mm, 1500 mm<br />
of 1800 mm.<br />
• Leverbaar voor vier soorten bedrijf:<br />
- 2 buizen (alleen koud)<br />
- 2 Change over buizen (koud of warm)<br />
- 2 buizen met elektrische batterij (koud en warm)<br />
- 4 buizen (warm en koud)<br />
• Afgelakt met epoxylak in de kleur "Global White"<br />
mat 20%, identiek aan de afwerking van platen en<br />
frames van Armstrong ® Tech Zone.<br />
ACCESSOIRES<br />
• 16 bar afsluiters.<br />
• Servomotoren voor afsluiters<br />
• Autonome omgevingsregelaars<br />
• Sensors voor condensvorming.<br />
ASSORTIMENT<br />
• Prijs: raadpleeg ons.<br />
• Op aanvraag afgelakt met epoxylak RAL 9010 mat<br />
20% (geen andere kleuren leverbaar).<br />
GROOTTE<br />
Ø 125<br />
Ø 15<br />
210<br />
Montage op BOARD-plafond met T24<br />
VECTOR met T24<br />
BOARD met T24<br />
210<br />
Ø 125<br />
A x B<br />
Ø 125<br />
A x B<br />
Comfortabele debieten voor Lw < NR30 en afmetingen<br />
A x B<br />
(mm)<br />
Lengte L<br />
(mm)<br />
Uitblaasdebiet<br />
verse lucht (m 3 /u)<br />
Gewicht<br />
(kg)<br />
1200 x 300 1195 40 14<br />
1350 x 300 1345 40 15<br />
1500 x 300 1495 50 17<br />
1800 x 300 1795 55 21<br />
A x B<br />
(mm)<br />
1200 x 300<br />
en<br />
1350 x 300<br />
Uitblaasdebiet<br />
verse lucht<br />
(m 3 /u)<br />
Koudevermogens en geluidsniveaus<br />
DP /<br />
water<br />
(kPa)<br />
A<br />
P totaal volgens temperatuurverschil<br />
tussen omgevingslucht en water<br />
(gemiddeld)<br />
(W)<br />
Lw<br />
(NR)<br />
DT° = 6°C DT° = 9°C DT° = 10°C<br />
18 2,0 140 170 200 26<br />
36 2,0 235 280 330 28<br />
54 2,0 320 375 435 34<br />
1500 x 300 18 2,5 147 179 210 25<br />
36 2,5 247 294 347 27<br />
54 2,5 336 394 457 31<br />
1800 x 300 36 2,9 260 320 375 26<br />
54 2,9 350 420 490 28<br />
72 2,9 445 530 610 35<br />
90 2,9 520 610 705 36<br />
Roosters en luchtverdeling<br />
<strong>Catalogus</strong> Benelux <strong>2014</strong> 123
Vaste aluminium lijnroosters<br />
Serie ALD 610 - 620 - aluminium<br />
Voordelen<br />
• Geringe breedte.<br />
• Ingebouwde registerklep.<br />
Roosters en luchtverdeling<br />
Rooster ALD 613<br />
TOEPASSINGSGEBIED<br />
• Uitblazing of afzuiging, vaste horizontale verdeling<br />
door 1, 2, 3 of 4 gleuven.<br />
• Verwarmings- en airconditioningsinstallaties.<br />
• Plafondmontage.<br />
• Afhankelijk van het model uitblazen naar rechts of<br />
links mogelijk.<br />
BESCHRIJVING<br />
• Huis en deflectors uitgevoerd in geanodiseerd<br />
aluminium in gesatineerde natuurlijke tint.<br />
• Regelschuif ingebouwd in het rooster.<br />
• Onzichtbare bevestiging met schroeven in het<br />
aansluitplenum, bereikbaar via de onderkant van<br />
het rooster.<br />
Het plenum is voorzien van haken voor bevestiging<br />
aan de betonnen plafondplaat. Gebruik de<br />
ophangkabels van p. 505.<br />
ACCESSOIRES<br />
• Aansluit- en expansieplenum uitgevoerd in<br />
gegalvaniseerd staal met kanaalaansluiting aan<br />
zijkant, geïsoleerde uitvoering op aanvraag.<br />
AANVULLEND ASSORTIMENT<br />
• Afgelakt in RAL-kleur (raadpleeg ons).<br />
ASSORTIMENT<br />
GROOTTE<br />
B<br />
25<br />
16<br />
81<br />
W<br />
H<br />
G<br />
Rooster ALD 610 - 620 Rooster ALD 610 - 620<br />
33<br />
L + 15<br />
25 L<br />
25<br />
Comfortabele debieten voor Lw < NR 30 en afmetingen<br />
Naam B<br />
(mm)<br />
Ø D<br />
(mm)<br />
G<br />
(mm)<br />
H<br />
(mm)<br />
W<br />
(mm)<br />
Debiet (m 3 /u)<br />
per meter<br />
ALD 611 200 125 50 35 28 100<br />
ALD 612 200 125 67 45 46 175<br />
ALD 622 200 125 74 45 46 175<br />
ALD 613 235 160 84 70 63 250<br />
ALD 623 235 160 91 70 63 250<br />
ALD 614 235 160 101 85 80 325<br />
ALD 624 235 160 108 90 80 325<br />
Afmetingen voor plafondplaten L 600 (**) of L 1200 (***).<br />
Uitblaasrichtingen<br />
Modellen ALD611 ALD612 ALD622 ALD613 ALD623 ALD614 ALD624<br />
Uitblaasrichtingen<br />
Naam Aant. gleuven 550** 900 1150*** 1500<br />
Code Code Code Code<br />
ALD 611 alu-afwerking 1 11051750 11051751 11051752 11051753<br />
ALD 611 witte afwerking 1 11051850 11051851 11051852 11051853<br />
ALD 612 alu-afwerking 2 11051754 11051755 11051756 11051757<br />
ALD 612 witte afwerking 2 11051854 11051855 11051856 11051857<br />
ALD 613 alu-afwerking 3 11051762 11051763 11051764 11051765<br />
ALD 613 witte afwerking 3 11051862 11051863 11051864 11051865<br />
ALD 614 alu-afwerking 4 11051770 11051771 11051772 11051773<br />
ALD 614 witte afwerking 4 11051870 11051871 11051872 11051873<br />
ALD 622 alu-afwerking 2 11051758 11051759 11051760 11051761<br />
ALD 622 witte afwerking 2 11051858 11051859 11051860 11051861<br />
ALD 623 alu-afwerking 3 11051766 11051767 11051768 11051769<br />
ALD 623 witte afwerking 3 11051866 11051867 11051868 11051869<br />
ALD 624 alu-afwerking 4 11051774 11051775 11051776 11051777<br />
ALD 624 witte afwerking 4 11051874 11051875 11051876 11051877<br />
Naam Aant. gleuven 550 900 1150 1500<br />
Code Code Code Code<br />
ALP 111 1 11053100 11053101 11053102 11053103<br />
ALP 112 2 11053104 11053105 11053106 11053107<br />
ALP 113 3 11053112 11053113 11053114 11053115<br />
ALP 114 4 11053120 11053121 11053122 11053123<br />
ALP 122 2 11053108 11053109 11053110 11053111<br />
ALP 123 3 11053116 11053117 11053118 11053119<br />
ALP 124 4 11053124 11053125 11053126 11053127<br />
124<br />
<strong>Catalogus</strong> Benelux <strong>2014</strong>
Vaste aluminium lijnroosters voor grote debieten<br />
Serie AF 791 - AF 792 - aluminium<br />
Voordelen<br />
• Geschikt voor grote debieten.<br />
• Eenvoudige montage in alle<br />
types verlaagde plafonds, ook<br />
van 675 mm lang.<br />
Rooster AF 792 F0<br />
TOEPASSINGSGEBIED<br />
• Vaste horizontale uitblazing door 2 of 4 gleuven.<br />
• Verwarmings- en airconditioningsinstallaties.<br />
• Montage in verlaagd plafond.<br />
BESCHRIJVING<br />
• Huis en deflectors uitgevoerd in geëxtrudeerd<br />
aluminium.<br />
• Vaste kern.<br />
• Aluminium afgelakt met witte epoxylak RAL 9010.<br />
• Onzichtbare bevestiging op plenum met schroeven<br />
in de kraag van het rooster.<br />
Het plenum is voorzien van haken voor bevestiging<br />
aan de betonnen plafondplaat.<br />
NB: het gewicht van het rooster mag niet aan het<br />
frame van het verlaagde plafond komen te hangen.<br />
Gebruik de ophangkabels van p. 505.<br />
ACCESSOIRES<br />
• Aluminium registerklep B 700 Contra draaiende<br />
kleppen. Regeling via de voorzijde van het rooster.<br />
Wordt met bijgeleverde clips op het rooster<br />
gemonteerd.<br />
• Aansluit- en expansieplenum van gegalvaniseerd<br />
staal met kanaalaansluiting aan zijkant (type RE).<br />
AANVULLEND ASSORTIMENT<br />
• Afgelakt in RAL-kleur (raadpleeg ons).<br />
• F7-bevestiging voor vaste plafonds (raadpleeg ons).<br />
• Langwerpige uitvoering (raadpleeg ons).<br />
• Geïsoleerd aansluitplenum (raadpleeg ons).<br />
ASSORTIMENT<br />
Afmetingen Rooster 1 richting<br />
AF 791 Z F0<br />
GROOTTE<br />
6<br />
6<br />
37,5<br />
37,5<br />
Los rooster AF 791R<br />
Los rooster AF 792R<br />
L + 64 x H + 64<br />
L - 2 x H - 2<br />
L + 124 x H + 124<br />
L + 64 x H + 64<br />
L - 2 x H - 2<br />
L + 124 x H + 124<br />
32<br />
32<br />
44,5<br />
44,5<br />
94,5<br />
Rooster + registerklep B700<br />
Comfortabele debieten voor Lw < NR30 en afmetingen<br />
Model L x H<br />
(mm)<br />
Plafondplaat<br />
(mm)<br />
H plenum<br />
(mm)<br />
Ø<br />
(mm)<br />
Debiet<br />
(m 3 /u)<br />
AF 791 Z F0 472 x 75 600 235 125 190<br />
AF 791 Z F0 472 x 150 600 270 160 290<br />
AF 791 Z F0 547 x 75 675 235 125 220<br />
AF 791 Z F0 1072 x 75 1200 310 200 430<br />
AF 791 Z F0 1072 x 150 1200 425 315 660<br />
AF 792 Z F0 1072 x 150 1200 425 315 660<br />
AF 792-1 Z F0 1072 x 150 1200 425 315 660<br />
Voor afmetingen plenums zie p. 558.<br />
Uitblaasrichtingen en aantal gleuven<br />
Model AF 791 Z F0 AF 792 Z F0 AF 792-1 Z F0<br />
Breedte 75 150 150 150<br />
Aant. gleuven 2 4 4 4<br />
Uitblaasrichtingen<br />
Rooster 2 richtingen<br />
AF 792 Z F0<br />
Rooster 2 richtingen<br />
AF 792-1 Z F0<br />
Registerklep<br />
B 700<br />
Plenum<br />
kanaalaansluiting<br />
zijkant<br />
RE<br />
Code Code Code Code Code<br />
472 x 75 11051241 11051331 11053541<br />
472 x 150 11051242 11051334 11053544<br />
547 x 75 11051243 11051332 11053542<br />
1072 x 75 11051244 11051333 11053543<br />
1072 x 150 11051245 11051246 11051247 11051335 11053545<br />
Roosters en luchtverdeling<br />
<strong>Catalogus</strong> Benelux <strong>2014</strong> 125
Vaste stalen lijnroosters<br />
Roosters serie SN 260 - staal<br />
Voordelen<br />
• Geschikt voor grote debieten.<br />
Rooster SN 264 met plenum P<br />
Roosters en luchtverdeling<br />
TOEPASSINGSGEBIED<br />
• Uitblazing of afzuiging, vaste horizontale verdeling.<br />
• Verwarmings- en airconditioningsinstallaties.<br />
• Montage in verlaagde plafonds.<br />
• Bij bestelling kan worden gekozen voor uitblazing in<br />
één of twee richtingen.<br />
BESCHRIJVING<br />
• Huis en lamellen van profielstaal.<br />
• Vaste verdelers.<br />
• Uitblazing in één of twee richtingen op aanvraag,<br />
afhankelijk van het gekozen aantal gleuven.<br />
NB: het model met één gleuf is alleen leverbaar met<br />
één uitblaasrichting.<br />
• Staal afgelakt met witte epoxylak RAL 9010.<br />
• Onzichtbare bevestiging op plenum met schroeven<br />
in de kraag van het rooster.<br />
NB: deze bevestiging is niet geschikt voor vaste<br />
plafonds van het type staff of BA13.<br />
Het plenum is voorzien van haken voor bevestiging<br />
aan de betonnen plafondplaat. Het gewicht van het<br />
rooster mag niet aan het frame van het verlaagde<br />
plafond komen te hangen. Gebruik de ophangkabels<br />
van p. 505.<br />
ACCESSOIRE<br />
• Plenum met kanaalaansluiting aan zijkant.<br />
AANVULLEND ASSORTIMENT<br />
• Afgelakt in RAL-kleur (raadpleeg ons).<br />
• Leverbaar in lengtes van 300 tot 1200 mm en met 1<br />
tot 6 gleuven (raadpleeg ons).<br />
• Geïsoleerd plenum (raadpleeg ons).<br />
ASSORTIMENT<br />
GROOTTE<br />
H<br />
37<br />
16<br />
W<br />
14 10<br />
Rooster SN 260 en plenum P<br />
(bevestiging F0)<br />
A<br />
B<br />
20<br />
37 H<br />
Ø D<br />
L+6<br />
L + 40<br />
Rooster SN 260 en plenum P<br />
(bevestiging S7)<br />
Comfortabele debieten per meter voor Lw < NR 30 en afmetingen<br />
Aantal<br />
gleuven<br />
W<br />
(mm)<br />
A<br />
(mm)<br />
B<br />
(mm)<br />
H<br />
(mm)<br />
Ø D<br />
(mm)<br />
Debiet<br />
(m 3 /u)<br />
1 42 47 54 230 160 150<br />
2 76 81 88 270 200 280<br />
3 110 115 122 270 200 400<br />
4 144 149 156 320 250 500<br />
Naam L 556 - 2 gleuven L 1156 - 4 gleuven<br />
Code<br />
Code<br />
Rooster met uitblazing in 1 richting SN 260 11051251 11051255<br />
Plenum P260 11053291 11053295<br />
De afmetingen 556 et 1156 zijn afgestemd op plafondplaten van verlaagde plafonds van 600 of 1200 mm lang.<br />
16<br />
126<br />
<strong>Catalogus</strong> Benelux <strong>2014</strong>
Vaste stalen lijnroosters voor kleine debieten<br />
Serie SN 231 - staal<br />
Rooster SN231<br />
Voordelen<br />
• Ideaal voor kleine debieten bij<br />
aanvoer van verse lucht.<br />
• Ingebouwd plenum.<br />
TOEPASSINGSGEBIED<br />
• Uitblazing of afzuiging, vaste horizontale verdeling<br />
door één gleuf<br />
• Verwarmings- en airconditioningsinstallaties.<br />
• Plafondmontage.<br />
• Afhankelijk van model uitblazing naar rechts (R) of naar<br />
links (L) mogelijk, of afzuiging E (zonder verdeling).<br />
• Ingebouwd plenum met ronde aansluiting.<br />
BESCHRIJVING<br />
• Gegalvaniseerd staal zwart afgelakt in RAL 9005 aan<br />
de voorzijde.<br />
• Onzichtbare bevestiging aan betonnen plafondplaat<br />
met haken die zijn aangebracht op het aansluitplenum.<br />
Gebruik de ophangkabels van p. 505.<br />
ACCESSOIRE<br />
• Plenum met kanaalaansluiting aan zijkant<br />
inbegrepen.<br />
GROOTTE<br />
W<br />
B<br />
A<br />
60<br />
AANVULLEND ASSORTIMENT<br />
• Buitenisolatie op plenum (raadpleeg ons).<br />
H<br />
S<br />
ASSORTIMENT<br />
L<br />
Uitblazing naar links L<br />
R<br />
Uitblazing naar rechts R<br />
Afzuiging<br />
Comfortabele debieten voor Lw < NR 30 en afmetingen<br />
Lengte L<br />
(mm)<br />
A<br />
(mm)<br />
B<br />
(mm)<br />
Ø D<br />
(mm)<br />
H<br />
(mm)<br />
S<br />
(mm)<br />
W<br />
(mm)<br />
Debiet<br />
(m 3 /u)<br />
600* 596 582 98 240 25 50 100<br />
900 896 882 158 240 25 50 150<br />
1200* 1196 1182 158 240 25 50 200<br />
Naam 596 896 1196<br />
Code Code Code<br />
SN 231 E Afzuiging 11051694 11051695 11051696<br />
SN 231 L Uitblazing naar links 11051691 11051692 11051693<br />
SN 231 R Uitblazing naar rechts 11051688 11051689 11051690<br />
E<br />
Roosters en luchtverdeling<br />
De afmetingen van 600 en 1200 mm zijn afgestemd op de maten van standaardplaten in verlaagde plafonds.<br />
<strong>Catalogus</strong> Benelux <strong>2014</strong> 127
Instelbare vierkante wervelroosters<br />
Serie SF 785 - staal<br />
Voordelen<br />
• Instelbare verdeling.<br />
• Ideaal voor installaties met grote<br />
menging.<br />
Rooster SF 785<br />
Roosters en luchtverdeling<br />
TOEPASSINGSGEBIED<br />
• Inblazing: Verstelbare verdeling.<br />
• Verwarmings- en airconditioningsinstallaties met<br />
grote en gemoduleerde debieten.<br />
• Zeer grote menging.<br />
• Plafondmontage.<br />
BESCHRIJVING<br />
• Staal afgelakt met witte epoxylak RAL 9010.<br />
• Verstelbare lamellen uitgevoerd in zwart<br />
polypropyleen.<br />
• Bevestiging op plenum met middenschroef (F7).<br />
Deze bevestiging is geschikt voor vaste plafonds<br />
van het type staff of BA13.<br />
• Onzichtbare bevestiging aan betonnen plafondplaat<br />
met haken die zijn aangebracht op het aansluitplenum.<br />
Gebruik de ophangkabels van p. 505.<br />
ACCESSOIRES<br />
• Aansluitplenum RE (kanaalaansluiting aan zijkant).<br />
NB: de plenums zijn standaard voorzien van een<br />
flowverdeler.<br />
AANVULLEND ASSORTIMENT<br />
• Afgelakt in RAL-kleur (raadpleeg ons).<br />
• Geïsoleerd plenum (raadpleeg ons).<br />
• Plenum met kanaalaansluiting aan bovenkant<br />
(raadpleeg ons).<br />
• Diverse uitvoeringen en mogelijkheid om een<br />
plafondplaat van 600 x 600 mm te vervangen bij<br />
kleine debieten: assortiment SF 775 (raadpleeg ons).<br />
ASSORTIMENT<br />
Afmetingen Serie SF 785 - staal<br />
Code<br />
400 x 400 11051130<br />
Plenum 400 x 400 11002950<br />
500 x 500 11051131<br />
Plenum 500 x 500 11002950<br />
600 x 600 11051132<br />
Plenum 600 x 600 11002950<br />
GROOTTE<br />
Rooster SF 785 met plenum RE<br />
C<br />
(L - 5) x (H - 5)<br />
Comfortabele debieten voor Lw < NR 30 en afmetingen<br />
L x H (mm) C (mm) Ø D (mm) H2 (mm) Debiet (m 3 /u)<br />
400 x 400 360 200 300 250<br />
500 x 500 460 200 300 450<br />
600 x 600* 560 250 350 550<br />
* Afmeting aangepast aan standaard plafondplaten van 600 x 600 mm<br />
50<br />
128<br />
<strong>Catalogus</strong> Benelux <strong>2014</strong>
Vaste vierkante wervelroosters<br />
Serie SF 786 - staal<br />
Voordelen<br />
• Eenvoudig te installeren.<br />
• Ideaal voor installaties met grote<br />
menging.<br />
Rooster SF 786<br />
TOEPASSINGSGEBIED<br />
• Uitblazing met vaste verdeling<br />
• Verwarmings- en airconditioningsinstallaties met<br />
grote en gemoduleerde debieten.<br />
• Zeer grote menging.<br />
• Plafondmontage.<br />
BESCHRIJVING<br />
• Staal afgelakt met witte epoxylak RAL 9010.<br />
• Bevestiging F7, met middenschroef onder het<br />
plenum. Deze bevestiging is geschikt voor vaste<br />
plafonds van het type staff of BA13.<br />
• Onzichtbare bevestiging aan betonnen plafondplaat<br />
met haken die zijn aangebracht op het aansluitplenum.<br />
Gebruik de ophangkabels van p. 505.<br />
ACCESSOIRES<br />
• Aansluitplenum RE (kanaalaansluiting aan zijkant).<br />
NB: de plenums zijn standaard voorzien van een<br />
flowverdeler.<br />
AANVULLEND ASSORTIMENT<br />
• Afgelakt in RAL-kleur (raadpleeg ons).<br />
• Geïsoleerd plenum (raadpleeg ons).<br />
• Plenum met kanaalaansluiting aan bovenkant<br />
(raadpleeg ons).<br />
ASSORTIMENT<br />
GROOTTE<br />
Afmetingen Serie SF 786 - Plenum<br />
staal F7<br />
Code<br />
600x600 11051133 11002950<br />
Rooster SF 786 met plenum RE<br />
C<br />
(L - 5) x (H - 5)<br />
Comfortabele debieten voor LW < NR 30 en afmetingen<br />
L x H (mm) C (mm) Ø D (mm) H2 (mm) Debiet (m 3 /u)<br />
600 x 600 560 250 340 550<br />
* Afmeting aangepast aan standaard plafondplaten van 600 x 600 mm<br />
50<br />
Roosters en luchtverdeling<br />
<strong>Catalogus</strong> Benelux <strong>2014</strong> 129
Twisted wervelroosters<br />
Serie TWISTED 850 - staal<br />
Twisted 850 uitblazing voor plafondplaten<br />
Voordelen<br />
• Vervangt een plafondplaat van 600 x 600 of<br />
675 x 675 mm.<br />
• Speciale uitvoering voor<br />
gipsplaatplafonds (STAFF).<br />
• Past uitstekend in de meeste tertiaire ruimtes.<br />
• Ideaal voor systemen met variabel debiet.<br />
• Uitstekende menging.<br />
• Geschikt voor grote temperatuurverschillen.<br />
• Identieke modellen voor uitblazing en afzuiging.<br />
• Filter in afzuigmodel gemakkelijk bereikbaar.<br />
Roosters en luchtverdeling<br />
TOEPASSINGSGEBIED<br />
• Plafondrooster ter vervanging van een plafondplaat<br />
van 600 x 600 mm of 675 x 675 mm in een verlaagd<br />
plafond.<br />
• Geschikt voor vaste plafonds van het type staff of<br />
BA13.<br />
• Uitblazing of afzuiging, vaste verdeling met hoge<br />
inductie en wervelstroom.<br />
• Voor zeer uiteenlopende debieten bij dezelfde<br />
roosterafmetingen.<br />
• Verwarmings- en airconditioningsinstallaties met<br />
grote vermenging.<br />
• Ideaal voor het uitblazen van koude en warme lucht<br />
(airconditioning) met grote temperatuurverschillen<br />
en geringe plafondhoogtes.<br />
• Ideaal voor installaties met variabel debiet<br />
(ventilatorconvectoren met kanaalaansluiting).<br />
BESCHRIJVING<br />
Concept<br />
• Luchtverdeling met hoge inductie, waarbij de lucht<br />
in het plenum in een wervelende beweging wordt<br />
gebracht.<br />
De verdeelkegel zorgt voor voldoende uitblaassnelheid<br />
en waarborgt tegelijkertijd een volmaakt Coandaeffect<br />
(plafondeffect) en een wervelende luchtstroom.<br />
Deze werveling (of wervelstroom) brengt de<br />
omgevingslucht in beweging en mengt zo de<br />
uitgeblazen lucht om daardoor een homogene<br />
temperatuur tot stand te brengen in de gebruikszone.<br />
GROOTTE<br />
Ø D<br />
Ø D<br />
W<br />
(A-5) x (B-5)<br />
A x B<br />
Rooster Twisted 850 voor vierkante plafondplaten.<br />
Rooster Twisted 850 voor staff- of BA13-plafond.<br />
Aansluiting op flexibele leiding<br />
W<br />
A<br />
B<br />
Roosters voor verlaagde plafonds<br />
Comfortabele debieten voor LW < NR 35 en afmetingen<br />
Montage A x B*<br />
(mm)<br />
Opening A<br />
(mm)<br />
B<br />
(mm)<br />
Ø W<br />
(mm)<br />
Ø D<br />
(mm)<br />
P<br />
(mm)<br />
Debiet<br />
(m 3 /u)<br />
Verlaagde 600 x 600 - - 366 200 298 150 tot 600<br />
plafonds 675 x 675 - - 366 200 298 150 tot 600<br />
Staff / BA13 - 600 x 600 630 x 630 366 200 298 150 tot 600<br />
(*) Nominale afmetingen van de plafondplaat.<br />
STANDAARDASSORTIMENT - Roosters voor verlaagde plafonds<br />
Afmetingen TWISTED 850 D200 AXB 600X600 TWISTED 850W D200 AXB<br />
600X600<br />
W850 D200 COMBI VAN<br />
5 FILTERS ES G2 TWISTED<br />
Code<br />
Ø 200 11051161 11051162 11053949<br />
Andere afmetingen op aanvraag<br />
P<br />
P<br />
130<br />
<strong>Catalogus</strong> Benelux <strong>2014</strong>
Vaste wervelroosters<br />
Series SR 861 - SF 861 - staal<br />
Voordelen<br />
• Ideaal voor verversing.<br />
• Uitstekende menging.<br />
Rooster SF 861 Rooster SR 861<br />
TOEPASSINGSGEBIED<br />
• Uitblazing en afzuiging: vaste verdeling met hoge<br />
inductie.<br />
• Verwarmings- en airconditioningsinstallaties met<br />
grote vermenging.<br />
• Ideaal voor het uitblazen van koude lucht<br />
(airconditioning).<br />
• Plafondmontage.<br />
BESCHRIJVING<br />
• Huis en verdeelschoepen uitgevoerd in staal.<br />
• Staal afgelakt met witte epoxylak RAL 9010.<br />
• Onzichtbare bevestiging met schroeven in de kraag<br />
van het rooster.<br />
ACCESSOIRES<br />
• LRE-aansluitplenum (kanaalaansluiting aan zijkant)<br />
van gegalvaniseerd staal.<br />
• Registerklep BR: vlinderklep met 2 of 4 V-vormige<br />
bladen (afhankelijk van diameter). Uitgevoerd in<br />
staal. De schroefverstelling loopt door het rooster.<br />
AANVULLEND ASSORTIMENT<br />
• Afgelakt in RAL-kleur (raadpleeg ons).<br />
• Vervangingsmodellen voor plafondplaten van<br />
verlaagde plafonds zie p. 122.<br />
ASSORTIMENT<br />
Afmetingen Series- SF<br />
861 - staal<br />
Series SR<br />
861 - staal<br />
Code Code<br />
Ø 125 11051121 11051105<br />
Ø 160 11051122 11051106<br />
Ø 200 11051123 11051107<br />
Ø 250 11051124 11051108<br />
Ø 315 11051125 11051109<br />
Andere afmetingen op aanvraag<br />
GROOTTE<br />
54<br />
Rooster SR 861 - SF 861<br />
Comfortabele debieten voor Lw < NR 30 en afmetingen - SR 861<br />
Ø D<br />
(mm)<br />
Ø A<br />
(mm)<br />
Ø B<br />
(mm)<br />
Ø plenum<br />
(mm)<br />
P<br />
(mm)<br />
Debiet<br />
(m 3 /u)<br />
125 225 175 - - 80<br />
160 250 210 160 300 130<br />
200 300 250 200 350 200<br />
250 350 300 250 400 280<br />
315 415 360 315 460 420<br />
Comfortabele debieten voor Lw < NR 30 en aansluitdiameters - SF 861<br />
Ø D<br />
(mm)<br />
A<br />
(mm)<br />
Ø B<br />
(mm)<br />
Ø plenum<br />
(mm)<br />
P*<br />
(mm)<br />
Debiet<br />
(m 3 /u)<br />
125 225 175 - - 80<br />
160 250 210 160 300 130<br />
200 300 250 200 350 200<br />
250 350 300 250 400 280<br />
315 415 360 315 460 420<br />
84<br />
Roosters en luchtverdeling<br />
<strong>Catalogus</strong> Benelux <strong>2014</strong> 131
Vaste wervelroosters voor plafondplaten<br />
Serie SF 861 T - staal<br />
Registerklep BR<br />
Voordelen<br />
• Voor plafondplaten van 600 x<br />
600 mm in verlaagde plafonds.<br />
• Efficiënte en eenvoudig toe te<br />
passen menging.<br />
• Uitstekende menging.<br />
Roosters en luchtverdeling<br />
Wervelrooster SF 861 T<br />
TOEPASSINGSGEBIED<br />
• Plafondrooster ter vervanging van een plafondplaat<br />
van 600 x 600 mm in een verlaagd plafond.<br />
• Uitblazing of afzuiging, vaste verdeling met hoge<br />
inductie.<br />
• Verwarmings- en airconditioningsinstallaties met<br />
grote vermenging.<br />
• Ideaal voor het uitblazen van koude lucht<br />
(airconditioning).<br />
BESCHRIJVING<br />
• Huis en verdeelschoepen uitgevoerd in staal.<br />
• Ontworpen op basis van een standaardrooster SF<br />
861 en verwerkt in een stalen plaat.<br />
• Aansluiting op ronde buis of LRE plenum.<br />
• Staal afgelakt met witte epoxylak RAL 9010.<br />
• Onzichtbare bevestiging met schroeven in de kraag<br />
van het rooster.<br />
ACCESSOIRES<br />
• Registerklep BR: vlinderklep met 2 of 4 V-vormige<br />
bladen (afhankelijk van diameter). Uitgevoerd in<br />
staal. De schroefverstelling loopt door het rooster.<br />
• LRE-aansluitplenum (kanaalaansluiting aan zijkant)<br />
van gegalvaniseerd staal.<br />
AANVULLEND ASSORTIMENT<br />
• Afgelakt in RAL-kleur (raadpleeg ons).<br />
ASSORTIMENT<br />
Afmetingen Serie SF 861 T -<br />
staal<br />
Code<br />
Ø 160 11051081<br />
Ø 200 11051082<br />
Ø 250 11051083<br />
Ø 315 11051084<br />
Andere afmetingen op aanvraag<br />
GROOTTE<br />
Ø D<br />
54<br />
Wervelrooster SF 861 T<br />
Plenum LRE<br />
Ø D<br />
P<br />
D<br />
A x B<br />
Registerklep BR<br />
Comfortabele debieten voor Lw < NR 30 en afmetingen<br />
Ø D<br />
(mm)<br />
A x B*<br />
(mm)<br />
Ø B<br />
(mm)<br />
Ø Aftakking<br />
Plenum (mm)<br />
P<br />
(mm)<br />
Debiet<br />
(m 3 /u)<br />
160 600 x 600 200 160 300 130<br />
200 600 x 600 250 200 350 200<br />
250 600 x 600 300 250 400 280<br />
315 600 x 600 360 315 460 420<br />
* Nominale afmetingen van de plafondplaat.<br />
84<br />
Ø D<br />
132<br />
<strong>Catalogus</strong> Benelux <strong>2014</strong>
Jetroosters met groot bereik<br />
Serie DGH - aluminium<br />
Voordelen<br />
• Ideaal voor het opheffen van<br />
lagen in hoge ruimtes.<br />
• Verstelbare luchtstraal.<br />
Jetrooster DGHB<br />
TOEPASSINGSGEBIED<br />
• Uitblazing in zeer hoge ruimtes, bijvoorbeeld<br />
luchthavens.<br />
• Het jetrooster voert de lucht over grote afstand<br />
naar de gebruikszone. Ideaal om laagvorming bij<br />
verwarming te voorkomen.<br />
• Verstelbare verdeling tot een hoek van 30°.<br />
• Wand- of plafondmontage.<br />
BESCHRIJVING<br />
• Aluminium afgelakt met witte epoxylak RAL 9010.<br />
• DGH en DGHB: bevestiging met zichtbare schroeven<br />
op rechthoekige lijst.<br />
• DGH-C en DGHB-C: rechtstreeks bevestigd op de<br />
ronde toevoerbuis.<br />
GROOTTE<br />
G<br />
G1<br />
G<br />
ACCESSOIRES<br />
• DGH-C geleverd met ronde aansluitmanchet.<br />
• DGHB geleverd met van buiten verstelbare<br />
ingebouwde registerklep.<br />
• DGHB-C geleverd met ronde aansluitmanchet en<br />
ingebouwde registerklep.<br />
Jetrooster DGH<br />
Jetrooster DGH-C<br />
AANVULLEND ASSORTIMENT<br />
• Afgelakt in RAL-kleur (raadpleeg ons).<br />
ASSORTIMENT<br />
Serie DGH -<br />
Afmetingen<br />
aluminium<br />
Code<br />
Ø 100 11051681<br />
Ø 150 11051682<br />
Ø 200 11051683<br />
Ø 300 11051684<br />
Ø 400 11051685<br />
Andere modellen op aanvraag<br />
Comfortabele debieten voor Lw < NR 40 en afmetingen.<br />
Model<br />
(mm)<br />
Ø Opening<br />
(mm)<br />
Ø A<br />
(mm)<br />
Ø B<br />
(mm)<br />
Ø C<br />
(mm)<br />
Ø D<br />
(mm)<br />
Ø E<br />
(mm)<br />
G<br />
(mm)<br />
G1<br />
(mm)<br />
Debiet<br />
(m 3 /u)<br />
100 105 95 120 140 45 98 90 98 125<br />
150 165 155 180 200 70 148 140 150 250<br />
200 215 205 240 260 95 198 180 188 450<br />
315 325 315 350 370 160 313 265 305 1000<br />
400 425 415 455 480 225 398 355 395 2000<br />
Roosters en luchtverdeling<br />
<strong>Catalogus</strong> Benelux <strong>2014</strong> 133
Overdrukkleppen<br />
Serie AVF 75 - ANF 75 - ATO 75 - aluminium<br />
Voordelen<br />
• Reguleert de druk in de ruimte.<br />
Overdrukklep AVF 75 Overdrukklep ATO 75<br />
TOEPASSINGSGEBIED<br />
• Terugslagkleppen. Overdruk of onderdruk in een<br />
ruimte met ventilatie of airconditioning.<br />
• Wandmontage binnenshuis (AVF 75 - ANF 75).<br />
• Montage in het kanaal in een leidingnet (ATO 75).<br />
BESCHRIJVING<br />
• Lijst van geëxtrudeerd aluminium, lamellen<br />
uitgevoerd in aluminiumplaat<br />
• Lijst: Afwerking geanodiseerd aluminium, natuurlijke<br />
gesatineerde tint.<br />
• Lamellen: afgewerkt in ruw aluminium.<br />
• Zichtbare schroefbevestiging in rand.<br />
AANVULLEND ASSORTIMENT<br />
• Alle afmetingen tot 1000 x 1000 (raadpleeg ons).<br />
• Uitvoering voorzien van instelbaar contragewicht om<br />
de open- of sluitdruk aan te passen (raadpleeg ons).<br />
• Afgelakt in RAL-kleur (raadpleeg ons).<br />
GROOTTE<br />
30 H - 20 30<br />
30 L - 20 30<br />
L + 40<br />
Overdrukklep ATO 75 Overdrukklep AVF 75<br />
Ext<br />
56<br />
Int<br />
Int<br />
H + 40<br />
30 H - 20 30<br />
Ext<br />
30 L - 20 30<br />
L + 40<br />
120<br />
L x H<br />
H + 70<br />
Klep AVF 75 Onderdruk<br />
Klep ANF 75 Overdruk<br />
Klep ATO 75 voor kanaal<br />
Roosters en luchtverdeling<br />
ASSORTIMENT<br />
Comfortabele debieten voor Vk < 3 m/s en DP < 25 Pa.<br />
Afmetingen L x H (mm)<br />
Debiet (m 3 /u)<br />
300 x 200 550<br />
400 x 200 700<br />
300 x 300 750<br />
400 x 400 1500<br />
600 x 400 2300<br />
800 x 400 2600<br />
500 x 500 3000<br />
800 x 500 4900<br />
1000 x 500 5600<br />
Afmetingen<br />
Serie AVF 75 aluminium<br />
(luchtinlaat)<br />
Serie ANF 75 - ATO 75 - aluminium<br />
(luchtuitlaat)<br />
Code<br />
Code<br />
300 x 200 11051705 11051718<br />
400 x 200 11051706<br />
300 x 300 11051707 11051720<br />
400 x 400 11051708 11051721<br />
600 x 400 11051709<br />
500 x 500 11051711 11051724<br />
800 x 500 11051712<br />
134<br />
<strong>Catalogus</strong> Benelux <strong>2014</strong>
Kleine buitenroosters<br />
Serie AWA 251 - aluminium<br />
Voordelen<br />
• Licht rooster, aan te passen aan<br />
ventilatievolumes.<br />
• Uit voorraad leverbaar in de<br />
meeste standaardafmetingen.<br />
Rooster AWA 251<br />
TOEPASSINGSGEBIED<br />
• Inlaat van verse lucht of afvoer van afgewerkte lucht.<br />
• Wandmontage.<br />
BESCHRIJVING<br />
• Lijst uitgevoerd in geëxtrudeerd aluminium,<br />
horizontale lamellen tegen inregenen uitgevoerd in<br />
geëxtrudeerd aluminium.<br />
• Hartafstand lamellen 25 mm.<br />
• Binnendeel voorzien van beschermend ruitgaas<br />
10 x 30, Ø 0,8 mm.<br />
• Afwerking geanodiseerd aluminium, natuurlijke<br />
gesatineerde tint.<br />
• Zichtbare schroefbevestiging in rand.<br />
ACCESSOIRES<br />
• F4 contraframe voor montage, uitgevoerd in<br />
gegalvaniseerd plaatstaal.<br />
• Plenum met kanaalaansluiting aan achterkant tot<br />
600 x 600 (zie p. 126).<br />
AANVULLEND ASSORTIMENT<br />
• Afgelakt in RAL-kleur (raadpleeg ons).<br />
• Alle afmetingen leverbaar tot 1200 x 1200<br />
(raadpleeg ons).<br />
ASSORTIMENT<br />
Serie AWA 251 -<br />
Afmetingen<br />
aluminium<br />
Code<br />
200X200 11052032<br />
250X250 11052090<br />
300X200 11052033<br />
300X300 11052039<br />
350X350 11052135<br />
400X200 11052034<br />
400X300 11052040<br />
400X400 11052045<br />
450X450 11052154<br />
500X200 11052035<br />
500X300 11052041<br />
500X400 11052046<br />
500X500 11052052<br />
600X300 11052042<br />
600X350 11052139<br />
600X400 11052047<br />
600X500 11052064<br />
600x600 11052167<br />
700X400 11052048<br />
700X700 11052173<br />
800X500 11052066<br />
1000X500 11052068<br />
GROOTTE<br />
(H + 32) x (L + 32)<br />
27<br />
Rooster AWA 251 met contraframe<br />
30<br />
(H - 20) x (L - 20)<br />
H x L<br />
Roosters en luchtverdeling<br />
<strong>Catalogus</strong> Benelux <strong>2014</strong> 135
Accessoires voor buitenroosters<br />
Serie F4 - MT F3 - staal<br />
Voordelen<br />
• Vereenvoudigt de montage van<br />
AWA 251-roosters.<br />
Contraframe F4<br />
BESCHRIJVING<br />
• F4: contraframe voor afdichting, uitgevoerd in<br />
gegalvaniseerd plaatstaal. Wordt geleverd in 4 delen;<br />
ter plaatse te monteren.<br />
Rooster met schroefbevestiging.<br />
• MT F3: Gegalvaniseerd stalen aansluitbox. Rooster<br />
met schroefbevestiging.<br />
NB: bij gebruik van de aansluitbox kan contraframe F4<br />
niet worden gebruikt.<br />
TOEPASSINGSGEBIED<br />
• Montagelijst voor buitenroosters van het type AWA 251.<br />
• Aansluitbox met kanaalaansluiting aan achterkant<br />
Box MT F3<br />
voor aansluiting op ronde buizen. Contraframe F4 Box MT F3<br />
ASSORTIMENT<br />
Serie F4 - MT F3 - staal<br />
Op aanvraag<br />
GROOTTE<br />
Versterkte kleine buitenroosters<br />
Serie AG 638 - aluminium<br />
Roosters en luchtverdeling<br />
Rooster AG 638<br />
STANDAARDASSORTIMENT - Rechtstreekse montage zonder contraframe<br />
Afmetingen<br />
Serie AG638 - aluminium<br />
Code<br />
200 x 200 11052011<br />
300 x 300 11052012<br />
400 x 400 11052013<br />
500 x 500 1105<strong>2014</strong><br />
600 x 600 1105<strong>2015</strong><br />
Andere afmetingen op aanvraag<br />
BESCHIKBARE OPTIES<br />
Opties Meerprijs Opties Meerprijs<br />
Bevestiging zonder contraframe<br />
0% RVS vogelwerend gaas 20%<br />
Voorgeboorde buitenlijst.<br />
Bevestiging op contraframe.<br />
0% Gegalvaniseerd insectenwerend 20%<br />
Voorgeboorde buitenlijst.<br />
Montage van het contraframe is ook nodig (schroeven bijgeleverd).<br />
gaas<br />
Epoxylak in RAL-kleur<br />
12 tot 16 % volgens RAL<br />
136<br />
<strong>Catalogus</strong> Benelux <strong>2014</strong>
Grote buitenroosters<br />
Serie AG 639 - SG 639 - aluminium of staal<br />
Voordelen<br />
• Grote afmetingen voor<br />
debieten voor airconditioning of<br />
parkeergarages.<br />
• Robuust.<br />
• Roosters houden indringers<br />
buiten.<br />
Rooster SG 639 - AG 639<br />
TOEPASSINGSGEBIED<br />
• Inlaat van verse lucht of afvoer van afgewerkte lucht.<br />
• Wandmontage.<br />
• Voorkomt inregenen.<br />
BESCHRIJVING<br />
• AG 639: Lijst uitgevoerd in geëxtrudeerd aluminium,<br />
horizontale lamellen tegen inregenen uitgevoerd in<br />
geëxtrudeerd aluminium.<br />
• SG 639: lijst en vaste regenwerende lamellen<br />
uitgevoerd in gegalvaniseerd staal.<br />
• Afstand tussen lamellen 75 mm.<br />
• Binnendeel voorzien van beschermend gaas met<br />
vierkante mazen van 12 x 12, Ø 1,2 mm uitgevoerd<br />
in gegalvaniseerd staal.<br />
• AG 639: afgewerkt in ruw aluminium.<br />
• SG 639: afgewerkt in ruw gegalvaniseerd staal.<br />
• Zichtbare schroefbevestiging in de lijst en<br />
montageframe F11.<br />
ACCESSOIRES<br />
• Contraframe F11 van gegalvaniseerd plaatstaal<br />
voor montage, voorzien van muurankers.<br />
Wanneer grote roosters in meerdere delen worden<br />
geleverd, moet bevestiging F13 worden genomen<br />
(bevestigingshaken op achterkant rooster).<br />
ASSORTIMENT<br />
Uitgebreid assortiment<br />
• Lengtes van 200 tot 2000 mm in stappen van 100 mm.<br />
• Hoogtes van 200 tot 2000 mm in stappen van 100 mm.<br />
• Alle tussenliggende afmetingen leverbaar in stappen<br />
van 10 mm.<br />
• Zeer grote roosters worden in meerdere delen<br />
geleverd.<br />
• Afgelakt in RAL-kleur.<br />
STANDAARD ASSORTIMENT<br />
GROOTTE<br />
20<br />
80<br />
10<br />
50<br />
75<br />
Rooster AG 639 - SG 639<br />
Contraframe F11<br />
Serie SG 639 staal<br />
Afmetingen<br />
SG 639 F1<br />
Serie AG 639 - aluminium F1 Serie AR 637 - aluminium<br />
Code Code Code<br />
300 x 300 11052124 11052240<br />
400 x 400 11052110 11052241<br />
600 x 400 11052112 11052242<br />
600 x 600 11052113 11052053 11052243<br />
800 x 600 11052115 11052056 110252244<br />
800 x 800 11052116<br />
1000 x 1000 11052118<br />
Andere afmetingen op aanvraag<br />
A<br />
200<br />
42<br />
42<br />
200 A 200<br />
L + 15 x H + 15<br />
Roosters en luchtverdeling<br />
<strong>Catalogus</strong> Benelux <strong>2014</strong> 137
Ronde buitenroosters<br />
Serie AR 637 - aluminium<br />
Voordelen<br />
• Ronde aansluiting.<br />
• Ideaal voor ventilatiedebieten.<br />
Rooster AR 637 tot Ø 315 Rooster AR 637 vanaf Ø 400<br />
Roosters en luchtverdeling<br />
TOEPASSINGSGEBIED<br />
• Rond buitenrooster voor luchtinlaat of afvoer van<br />
een ventilator.<br />
BESCHRIJVING<br />
Diameters van 125 tot 315 mm:<br />
• Regenwerende lamellen met een tussenafstand van<br />
20 mm.<br />
• Aluminium constructie.<br />
• Afwerking geanodiseerd aluminium, natuurlijke<br />
gesatineerde tint.<br />
• Onzichtbaar met schroeven bevestigd in de<br />
binnenkraag.<br />
Diameters van 400 tot 630 mm:<br />
• Regenwerende lamellen met een tussenafstand van<br />
50 mm.<br />
• Aluminium constructie.<br />
• Afgewerkt in ruw aluminium.<br />
• Zichtbare schroefbevestiging in rand.<br />
• Binnendeel voorzien van vogelwerend gaas<br />
met mazen van 12 x 12, Ø 1,2 mm uitgevoerd in<br />
gegalvaniseerd staal.<br />
AANVULLEND ASSORTIMENT<br />
• Alle diameters tot 1250 mm (raadpleeg ons).<br />
• Op aanvraag voorzien van insectenwerend gaas van<br />
gegalvaniseerd staal op kleine diameters.<br />
• Afgelakt in RAL-kleur (raadpleeg ons).<br />
ASSORTIMENT<br />
Afmetingen<br />
Rond rooster<br />
AR 637<br />
Code<br />
125 11052240<br />
160 11052241<br />
200 11052242<br />
250 11052243<br />
315 11052244<br />
Andere afmetingen op aanvraag<br />
GROOTTE<br />
Ø D<br />
40<br />
Rooster AR 637 van Ø 125 tot Ø 315<br />
Rooster AR 637 van Ø 400 tot<br />
Ø 630<br />
Comfortabele debieten voor Lw < NR 35 en DP < 45 Pa.<br />
Ø N (mm) Ø A (mm) Debiet (m 3 /u)<br />
125 160 150<br />
160 200 200<br />
200 250 300<br />
250 315 500<br />
315 385 800<br />
400 450 1400<br />
450 500 1750<br />
500 550 2280<br />
630 680 3560<br />
Ø A<br />
Ø A<br />
40<br />
50<br />
50<br />
Ø D - 10<br />
138<br />
<strong>Catalogus</strong> Benelux <strong>2014</strong>
Algemene voorwaarden<br />
<strong>Aldes</strong> BENELUX – <strong>2014</strong><br />
SAMENVATTING ALGEMENE VOORWAARDEN<br />
ALDES BENELUX B.V.<br />
Op alle overeenkomsten met <strong>Aldes</strong> Benelux B.V. zijn de<br />
algemene verkoops-, leverings- en betalingsvoorwaarden<br />
van <strong>Aldes</strong> Benelux B.V. van toepassing. Deze algemene<br />
verkoops-, leverings- en betalingsvoorwaarden zijn te<br />
omvangrijk om ter hand gesteld te worden. De algemene<br />
verkoops-, leverings- en betalingsvoorwaarden zijn<br />
gedeponeerd bij de Kamer van Koophandel en fabrieken<br />
te Arnhem onder nummer 090 48167. U kunt deze<br />
algemene leverings- en betalingsvoorwaarden ook<br />
raadplegen op www.aldesbenelux.com. Wij zenden<br />
u deze algemene leveringsen betalingsvoorwaarden<br />
op verzoek kostenloos toe. Hieronder treft u een<br />
samenvatting van de belangrijkste algemene leveringsen<br />
betalingsvoorwaarden aan. Aan deze samenvatting<br />
kunnen geen rechten worden ontleend.<br />
AANSPRAKELIJKHEID EN VRIJWARING :<br />
<strong>Aldes</strong> Benelux B.V. is nimmer aansprakelijk voor enige<br />
directe of indirecte schade van koper of derden, tenzij<br />
er sprake is van opzet of grove schuld van <strong>Aldes</strong><br />
Benelux B.V. Koper vrijwaart <strong>Aldes</strong> Benelux B.V. voor<br />
alle aanspraken van derden ten aanzien van schade<br />
in verband met de geleverde producten. Er wordt<br />
uitdrukkelijk verwezen naar artikel 13 van de algemene<br />
leverings- en betalingsvoorwaarden (“Aansprakelijkheid<br />
en vrijwaring”).<br />
TOEPASSELIJK RECHT EN BEVOEGDE RECHTER :<br />
Op de gehele overeenkomst en gevolgen daaruit<br />
voortvloeiende is Nederlands recht van toepassing.<br />
Alle geschillen dienen te worden voorgelegd aan de<br />
Rechtbank Arnhem.<br />
PRIJZEN EN BETALING :<br />
Tenzij anders overeengekomen is, gelden de prijzen<br />
(in euro uitgedrukt) franco afleveradres met de thans<br />
geldende transportkosten, exclusief BTW, belastingen<br />
en heffingen en mits per vrachtwagen bereikbaar.<br />
Kortingen en inhoudingen, alsmede verrekeningen en<br />
opschortingen mogen zijdens koper niet plaatsvinden.<br />
LEVERING EN EIGENDOMSVOORBEHOUD :<br />
De opgegeven levertermijn is indicatief en omvat<br />
geen exacte termijn. De eigendom van de producten<br />
gaat, nietegenstaande de feitelijke levering, pas over<br />
op koper nadat deze alle verplichtingen jegens <strong>Aldes</strong><br />
Benelux B.V. volledig heeft vervuld. Er wordt uitdrukkelijk<br />
verwezen naar artikel 10 van de algemene leverings- en<br />
betalingsvoorwaarden (“Eigendomsvoorbehoud”).<br />
INSPECTIE, KLACHTEN EN GARANTIE :<br />
Koper is verplicht de producten direct na aflevering te<br />
inspecteren. Gebreken dienen binnen 8 dagen na de<br />
inspectie danwel uiterlijk binnen 30 dagen na aflevering<br />
schriftelijk worden vermeld. Indien de klacht tijdig en<br />
correct is aangemeld zal <strong>Aldes</strong>Benelux B.V de producten<br />
binnen 4 weken vervangen. Er wordt uitdrukkelijk<br />
verwezen naar artikelen 11 en 12 van de algemene<br />
leverings- en betalingsvoorwaarden (“Inspectie en<br />
klachten” en “Garantie”).<br />
<strong>Catalogus</strong> Benelux <strong>2014</strong> 139
aldesbenelux.com<br />
Distributeur<br />
<strong>Aldes</strong> Benelux B.V. - Rue Jean Verkruyts 60 - B 4681 Hermalle-sous-Argenteau<br />
info@aldesbenelux.com - www.aldesbenelux.com
