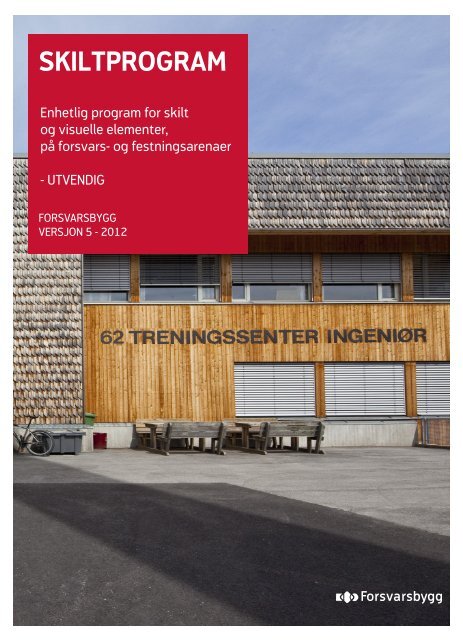

NAVN<br />
<strong>SKILTPROGRAM</strong><br />
Festningsarena<br />
Enhetlig program for skilt<br />
og visuelle elementer,<br />
på forsvars- og festningsarenaer<br />
- UTVENDIG<br />
FORSVARSBYGG<br />
VERSJON 5 - 2012
INNHOLD<br />
OVERORDNET OM SKILT<br />
OVERORDNET OM SKILT 3<br />
TYPOGRAFI OG FARGER 4<br />
GRAFISKE DETALJER /PIKTOGRAMMER 5<br />
INNGANGSSKILT / VELKOMMENSKILT 6 - 7<br />
TEKNISKE SPESIFIKASJONER FOR FRITTSTÅENDE SKILT 8 - 9<br />
OMRÅDESKILT/ OVERSIKTSKILT 10 - 16<br />
FASADESKILT MED- SPESIFIKASJONER 18 - 22<br />
OVERSIKTSKILT INNGANGSPARTI UTVENDIG 24 - 27<br />
SPESIELLE SKILT 28 - 29<br />
MINDRE FASADESILT PÅ BYGG 30 - 31<br />
GATEBUKK 32 - 33<br />
RETNINGSSKILT/ VEISKILT GANGVEI 34 - 35<br />
VEIVISER, GATE- ELLER VEINANVNSKILT 36 - 39<br />
VARSELSKILT 40 - 41<br />
PARKERINGS- OG TRAFIKKSKILT 42 - 45<br />
INFORMASJONSTAVLE/ HISTORISKE SKILT 46 - 47<br />
INFORMASJONSTAVLE/ MILJØSKILT 48 - 49<br />
PLAKETT 50 - 51<br />
BYGGEPLASSKILT 52 - 53<br />
BYGGEPLASSBANNER 54 - 57<br />
FORBUDSKILT, ADGANG FORBUDT 58 - 59<br />
FORBUDSKILT, FOTOGRAFERING FORBUDT 60 - 61<br />
SKILT FOR KAMERAOVERVÅKING 62 - 63<br />
SKILT FOR SKYTE- OG ØVINGSFELT (SØF) FINNES FORELØPIG I SØF-HÅNDBOKA.<br />
SØF-SKILT VIL OGSÅ BLI LAGT HER, HER ETTER AT EN OPPDATERING ER GJORT.<br />
GJENKJENNELSE<br />
Det skal være gjenkjennelse i skiltingen, uansett beliggenhet i<br />
landet. Enten man befinner seg på en forsvarsarena eller på en<br />
historisk festningsarena.<br />
TO-DELT <strong>SKILTPROGRAM</strong><br />
Dette skiltprogrammet gjelder skilt ing både på forsvarsarenaer<br />
og festningsarenaer. Den visuelle hovedrammen for dette skiltprogrammet<br />
er lik uansett arena.<br />
Nyanseforskjeller skiller forsvarsarenaen fra festningsarenaen.<br />
Disse nyansene går på bruk av font, og grafiske detaljer. Dette<br />
for å gi skilt ing på festningene et historisk preg, i et ellers moderne<br />
skiltuttrykk.<br />
EN “BASISPAKKE”<br />
Dette skiltprogramforslaget inneholder en basispakke for skilt.<br />
Det vil komme andre behov enn hva som skisseres i dette programmet.<br />
Programmet kan da anses som et utgangspunkt og<br />
veileder i utforming av andre skilttyper etter behov. Det er viktig<br />
at man følger form, farge og font, som det spesifiseres i dette<br />
programmet.<br />
STANDARDSKILTER<br />
Annen standardskilt ing vil komme i tillegg til dette skiltprogrammet.<br />
Som skilt ing av brann- og evakueringsveier, nødutganger,<br />
gass, drivstofflager og annet skal følge NS eller bransjestandard.<br />
Det samme gjelder skilt ing for teknisk anlegg.<br />
TEKNISKE LØSNINGER, MATERIALER OG KVALITET<br />
Det må legges vekt på at det på noen skilt skal være enkelt å<br />
gjøre endringer. Teknisk løsning og materialer velges deretter.<br />
Skiltmaterialer og produksjon som gir skiltet lang levetid og lave<br />
vedlikeholdskostnader, skal prioriteres. Dekor og foliering skal<br />
alltid være av god kvalitet med lang holdbarhet i 3M – 100 serien<br />
eller tilsvarende kvalitet.<br />
Det skal vurderes om viktige skilt bør være opplyst.<br />
I tillegg skal man tenke gjenbruk, f.eks. ved bruk av gjenbruk av<br />
deler av byggeplasskilt.<br />
ET <strong>SKILTPROGRAM</strong> I UTVIKLING<br />
Dette skiltprogrammet vil være i kontinuerlig utvikling. Det vil<br />
kommer forbedringer etter hvert som erfaringer høstes. I tillegg vil<br />
nye skiltelementer legges til etter som behov oppstår.<br />
KONTAKTPERSON<br />
Kommunikasjonsrådgiver Marion Pedersen er kontaktperson<br />
for dette skiltprogrammet.<br />
Tlf: 48 89 79 73<br />
e-post:marion.pedersen@forsvarsbygg.no<br />
KONTAKTPERSONER FMS OM SKILT<br />
<strong>Forsvaret</strong>s Mediesenter (FMS) kan kvalitetssikre skilt før de settes<br />
i produksjon. Spesielt viktig er dette ved bruk av heraldiske<br />
våpen (våpenskjold). FMS har også piktogrammer for variert bruk,<br />
og bistår også i å utvikle nye piktogrammer.<br />
Avdelingsleder, <strong>Forsvaret</strong>s mediesenter<br />
Seniorrådgiver Claus Andreas Østby<br />
Tlf. 0510 7715 / 23 09 77 15<br />
e-post: caostby@fms.mil.no<br />
Grafisk designer, <strong>Forsvaret</strong>s mediesenter<br />
Seniorkonsulent Alexander Chan<br />
Tlf. 0510 7716 / 23 09 77 16<br />
e-post: achan@fms.mil.no<br />
FSJ heraldiske rådgiver, <strong>Forsvaret</strong>s mediesenter<br />
<strong>Forsvaret</strong>s heraldiske våpner:<br />
Oberst Jan Eide<br />
Tlf. 0510 7727 / 23 09 77 27<br />
e-post: janeide@fms.mil.no<br />
RAMMEAVTALE SKILT<br />
I mai 2012 ble det inngått en landsdekkende rammeavtale for<br />
produksjon og montering av skilt (samt rådgivning). Avtalen som<br />
dekker leveranse av skilt til Forsvarsbygg og <strong>Forsvaret</strong>.<br />
Avtalen gjelder både utvendig og innvendig skilting, samt alle<br />
typer etterlysende merke-materiell/skilt. Rammeavtalen omfatter<br />
produksjon av skilt, og montering av skilt ved behov. Rammeavtalen<br />
omfatter også teknisk og kreativ rådgivning i forbindelse<br />
med utarbeiding av skilt.<br />
Rammeavtalen omfatter i tillegg alle typer av etterlysende merkemateriell,<br />
inkludert etterlysende materiell til visuell merking av<br />
rømningsveier i byggverk og etterlysende materiell til merking av<br />
brannvernmateriell i byggverk.<br />
Også skilt for skyte- og øvingsfelt inngår i denne rammeavtalen.<br />
Levarandøren er A2G Profilering AS.<br />
Bestillinger på e-post rettes til profilering@a2g.no.<br />
Kontaktpersoner hos leverandøren er:<br />
Bjørn Pettersen<br />
Tlf 55 53 67 00/ 93 09 34 40<br />
Bjorn.Pettersen@a2g.no<br />
Torill Anthun<br />
Tlf 55 53 67 00/ 48 28 12 98<br />
E-post: Torill.Anthun@a2g.no<br />
