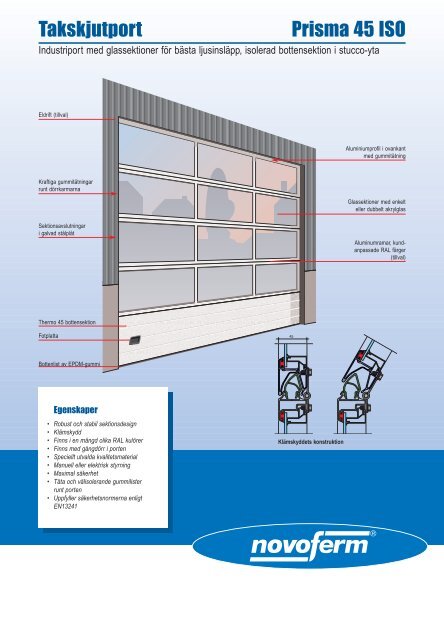

<strong>Takskjutport</strong><br />
<strong>Prisma</strong> <strong>45</strong> <strong>ISO</strong><br />
Industriport med glassektioner för bästa ljusinsläpp, isolerad bottensektion i stucco-yta<br />
Eldrift (tillval)<br />
Aluminiumprofil i ovankant<br />
med gummitätning<br />
Kraftiga gummitätningar<br />
runt dörrkarmarna<br />
Glassektioner med enkelt<br />
eller dubbelt akrylglas<br />
Sektionsavslutningar<br />
i galvad stålplåt<br />
Aluminumramar, kundanpassade<br />
RAL färger<br />
(tillval)<br />
Thermo <strong>45</strong> bottensektion<br />
Fotplatta<br />
<strong>45</strong><br />
Bottenlist av EPDM-gummi<br />
Features<br />
Egenskaper<br />
• Robust och stabil sektionsdesign<br />
robust and stable panel design<br />
• Klämskydd<br />
finger pinch protection<br />
• Finns i en mängd olika RAL kulörer<br />
available in a wide choice of (RAL) colours<br />
• Finns med gångdörr i porten<br />
also available with a wicket door<br />
• Speciellt utvalda kvalitetsmaterial<br />
superior quality door hardware<br />
• Manuell eller elektrisk styrning<br />
manual or electric operation<br />
• Maximal säkerhet<br />
optimum safety<br />
• Täta och välisolerande gummilister<br />
draught-proof seals around the door<br />
runt porten<br />
periphery<br />
• Uppfyller säkerhetsnormerna enligt<br />
satisfies Norm EN12604.<br />
EN13241<br />
Klämskyddets konstruktion
<strong>Takskjutport</strong><br />
<strong>Prisma</strong> <strong>45</strong> <strong>ISO</strong><br />
<strong>Novoferm</strong>s isolerade takskjutport, typ <strong>Prisma</strong> <strong>45</strong> <strong>ISO</strong>, med glassektioner<br />
för bästa ljusinsläpp, finns både som manuell port och med<br />
eldrift. Portarna används till industribyggnader och i offentlig miljö.<br />
Portarna finns i ett flertal varianter, med olika utseenden, manöversystem<br />
och installationstillval (skensystem).<br />
Komponenter och konstruktion<br />
<strong>Novoferm</strong>s takskjutport typ <strong>Prisma</strong> <strong>45</strong> <strong>ISO</strong> är tillverkade i liggande<br />
glassektioner. Bottensektionen är inte gjord av glassektioner. När dörren<br />
öppnas glider panelerna upp under taket. Torsionsfjädrar balanserar<br />
takskjutportens tyngd, vilket gör det möjligt att manövrera dörren<br />
manuellt. Utöver standardlyftsystemet finns tillvalssystem för höglyft<br />
och vertikallyft samt lyftsystem för låg takhöjd s k låglyft samt även<br />
lyftsystem för tak med lutning.<br />
Material<br />
• Anodiserade aluminumramar med akrylglassektioner (enkel- eller<br />
dubbel), finns även i annat material.<br />
• Bottensektionen är tillverkad i PUR-skumisolerade sektioner i sandwichkonstruktion<br />
av galvaniserad stålplåt.<br />
• Sektionernas höjd: 625 och 500 mm, eller enligt önskemål (tillval)<br />
• Panelerna löper i en spårbana av 2 mm tjock, varmgalvaniserad<br />
stålplåt<br />
• Portbeslag av galvaniserad stålplåt<br />
• Materialet i sektionerna är sammanfogat med el-förzinkade,<br />
självdragande skruvar med integrerade låsmuttrar<br />
• Glidrullar av nylon med kullager, 11 mm kromade stålaxlar<br />
• Stålvajrar med säkerhetsklass 6<br />
• EPDM-gummi i topp-, sido- och bottenlisttätningar.<br />
• EPDM-gummi i tätningar mellan sektionerna<br />
Portens mått<br />
Maxbredd ...................................................................7.500 mm<br />
Maxhöjd.......................................................................7.900 mm<br />
Maxyta...................................................................................<strong>45</strong> m 2<br />
Minbredd ......................................................................1000 mm<br />
Manövrering<br />
Standardmanövrering med draglina eller kedja. Eldrift är tillval.<br />
Reglage<br />
• Manuella, draglina eller kedja<br />
• Eldrift<br />
– Tryckknappar (öppna-stopp-stäng) med ”död-mans-grepp”-<br />
inställning. Utan säkerhetsbrytskena i bottenlist<br />
– Tryckknappar (öppna-stopp-stäng), med integrerad, självavkännande<br />
säkerhetsbrytskena i bottenlist<br />
– Fjärrkontroll, med integrerad, självavkännande säkerhetsbrytskena<br />
i bottenlist<br />
Säkerhet<br />
Säkerhetskrav uppfyllda enlig standard EN13241.<br />
Inbyggnadsmått och anslutningar<br />
• Separata tekniska datablad med detaljerad information rörande<br />
dimensioner och installationsanvisningar finns för alla modeller<br />
och system<br />
• Om eldrift är ett alternativ, måste en CEE-kontakt installeras inom<br />
1 meter ifrån styr- och reglerenhetens placering (Tredje parts<br />
material)<br />
Tekniska specifikationer vid elmanövrering<br />
Anslutning...............230V/3-NPE/400V/50 Hz/10A<br />
IP klass ..............................................................................IP54<br />
Effektkrav<br />
(med fjäderavlastning)...............................max <strong>45</strong>0W<br />
(utan fjäderavlastning)............................max 2,5 kW<br />
Övriga komponenter/funktioner/tillbehör<br />
• Andra skensystem är möjliga<br />
• Lås med extra tålig skjutbult med returfjäder på insidan<br />
vid manuell port<br />
• Integrerad gångdörr, öppnas utåt, med dörrstängare och<br />
lås med europacylinder (max portbredd 6000 mm)<br />
För eldrivna dörrar<br />
• Andra styrval är möjliga<br />
• IP65 klass<br />
• Uppgradering livslängd för applikationer med hög belastning<br />
• Ofjädrad konstruktion (standardlösning för dörrar >700 kg sektionsvikt).<br />
Särskild konstruktion utan torsionsfjädrar. Axeln drivs<br />
direktkopplad till elektrisk motor dimensionerad för hög belastning.<br />
Reservation för ändringar och eventuella tryckfel. Utgåva : November 2005
