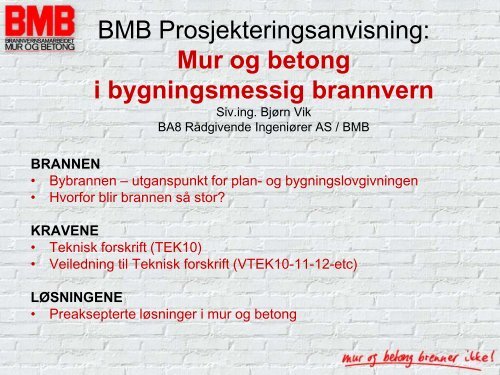

BMB Prosjekteringsanvisning:<br />
<strong>Mur</strong> <strong>og</strong> <strong>betong</strong><br />
i <strong>bygningsmessig</strong> <strong>brannvern</strong><br />
Siv.ing. Bjørn Vik<br />
BA8 Rådgivende Ingeniører AS / BMB<br />
BRANNEN<br />
• Bybrannen – utganspunkt for plan- <strong>og</strong> bygningslovgivningen<br />
• Hvorfor blir brannen så stor?<br />
KRAVENE<br />
• Teknisk forskrift (TEK10)<br />
• Veiledning til Teknisk forskrift (VTEK10-11-12-etc)<br />
LØSNINGENE<br />
• Preaksepterte løsninger i mur <strong>og</strong> <strong>betong</strong>
Den norske trebyen brenner fortsatt.<br />
Trondheim 7. des. 2002. Ingen brannseksjonering <strong>og</strong><br />
veldig mange andre feil.......
Opp av asken: Tre <strong>og</strong> <strong>betong</strong> hånd i hånd....
Tett murhusbebyggelse på Fr<strong>og</strong>ner i Oslo. Her<br />
brenner det vel ikke?
Søppelcontainer påtent. Ubrennbar fasade. No problem…..
Kilde: Direktoratet for samfunnssikkerhet <strong>og</strong> beredskap (DSB)<br />
Antall bygningsbranner (utrykninger)<br />
1998-2007<br />
1998 1999 2000 2001 2002 2003 2004 2005 2006 2007 2008<br />
Bolig<br />
1632 1767 1650 1749 1663 1679 1538 1601 1574 1454<br />
896
Brannvesenets rapportering pr. 10.10.2008<br />
Antall boligbranner<br />
1998 1999 2000 2001 2002 2003 2004 2005 2006 2007 2008<br />
Enebolig 1015 1132 1056 1147 1068 1120 945 1010 1003 865 500
Nordisk brannstatistikk - Utdrag fra SINTEF rapport 2005<br />
Brannstatistikken i Norge, Sverige, Danmark <strong>og</strong> Finland er i grove trekk<br />
svært sammenfallende. Borsett fra:<br />
Norge skiller seg ut på skadeomfang ved boligbranner. Skadeutbetaling<br />
pr boligbrann er 4 ganger høyere i Norge enn i de andre nordiske land.
Virksomhet<br />
Risikoklasse<br />
Driftsbygninger i landbruk 2 (TEK10)<br />
Garasje 1<br />
Trelastopplegg 1<br />
Industri 2<br />
Lager 2<br />
Kontor 2<br />
Barnehage 3<br />
Skole 3<br />
Bolig 4<br />
Forsamlingslokaler 5<br />
Salgslokaler 5<br />
Overnatting 6<br />
Sykehus 6<br />
Omsorgsboliger 6
Bygningers brannklasse
Klassifisering av bygningsdelers<br />
brannmotstand<br />
R<br />
E<br />
I<br />
M<br />
Lastbærende funksjon, bæreevne<br />
Integritet, tetthet mot flammer <strong>og</strong> røykgasser<br />
Isolasjon, motstand mot varmegjennomgang<br />
Motstand mot mekanisk påkjenning<br />
…etterfulgt av et tall i minutter 15, 30, 60, 120, 180 eller 240
ISO brannkurven
Klassifisering av materialers brennbarhet<br />
Brennbarhet klasse A1 – F<br />
Røykproduksjon s1, s2 <strong>og</strong> s3<br />
Brennende dråper d0, d1 <strong>og</strong> d2<br />
<strong>Mur</strong>, <strong>betong</strong>, stål = A1-s1,d0<br />
Treverk = D-s2,d0
Overflater <strong>og</strong> kledninger<br />
EU-klasse Egenskaper Eksempler på materialer<br />
A1<br />
A2<br />
B<br />
C<br />
D<br />
Ingen overtenning<br />
Ingen bidrag til brann<br />
Ingen overtenning<br />
Svært begrenset bidrag til brann<br />
Ingen overtenning<br />
Minimalt bidrag til brann<br />
Overtenning etter 10 minutter<br />
Noe bidrag til brann<br />
Overtenning etter 2–10 minutter<br />
Middels bidrag til brann<br />
Mineralull, mur, <strong>betong</strong><br />
Mineralull, gipskartong<br />
Brannhemmet sponplate<br />
Tapet på gips<br />
Tre generelt<br />
E Overtenning før 2 minutter Brannhemmet skumplast<br />
F Egenskaper ikke bestemt Skumplast generelt
VTEK §11-9 tabell 1A<br />
Krav til overflater <strong>og</strong> kledninger for risikoklasse 1-5<br />
BKL 1 BKL 2 <strong>og</strong> 3<br />
Overflater på vegger <strong>og</strong> tak i branncelle inntil 200 m² D-s2,d0 D-s2,d0<br />
Overflater på vegger <strong>og</strong> tak i branncelle over 200 m² D-s2,d0 B-s1,d0<br />
Overflater på vegger <strong>og</strong> tak i<br />
rømningsvei, sjakter <strong>og</strong> hulrom<br />
B-s1,d0<br />
Overflater på golv i rømningsvei D fl -s1 D fl -s1<br />
B-s1,d0<br />
Overflater på ytterkledning D-s3,d0 B-s3,d0<br />
Kledning i branncelle inntil 200 m² K 2 10 D-s2,d0 K 2 10 D-s2,d0<br />
Kledning i branncelle over 200 m² K 2 10 D-s2,d0 K 2 10 B-s1,d0<br />
Kledning i rømningsvei, sjakter <strong>og</strong><br />
hulrom<br />
K 2 10 B-s1,d0<br />
K 2 10 A2-s1,d0
VTEK § 11-4 tabell 1 Bærende bygningsdelers<br />
brannmotstand ut fra brannklasse<br />
…med rester av gammel “murtvang”<br />
Bygningsdel<br />
Brannklasse (BKL)<br />
1 2 3<br />
Bærende hovedsystem R30 R60 (2007) R90/A2-s1,d0<br />
Sekundære, bærende<br />
bygningsdeler, etasjeskillere<br />
R30 R60 R60/A2-s1,d0
§ 11-8 tabell 1 Brannmotstand til branncellebegrensende<br />
bygningsdeler ..med rester av gammel “murtvang”<br />
Bygningsdel<br />
Brannklasse (BKL)<br />
1 2 3<br />
Branncellebegrensende<br />
konstruksjon<br />
Trapperom, heissjakt eller<br />
installasjonssjakt<br />
EI30 EI60 EI60/A2-s1,d0<br />
EI30 EI60 (2007) EI60/A2-s1,d0
§11-7 Tabell 1: Størrelse på brannseksjon.<br />
Spesifikk<br />
brannenergi<br />
MJ/m 2<br />
Normalt<br />
Største bruttoareal i m 2 pr. etasje <strong>uten</strong> seksjonering<br />
Med brannalarmanlegg<br />
Med sprinkleranlegg<br />
Med røykventilasjon<br />
Over 400 800 1200 5000 Uegnet<br />
50-400 1200 1800 10 000 4000<br />
Under 50 1800 2700 Ubegrenset 10 000
Lagerbrann Kløfta 4. feb. 2001<br />
Useksjonert <strong>og</strong> fullsprinklet stålbygg på 6000 m 2 brant ned til grunnen<br />
Verdier for 100 mill. kr gikk tapt
PÅLITELIGHET AV SPRINKLER?<br />
Avvik avdekket ved kontroller av FG-godkjente sprinkleranlegg (SINTEF<br />
NBL 2000)<br />
Størrelse på avvik i forhold til krav<br />
Andel anlegg med avvik<br />
Stor (dvs stor sannsynlighet for at alt går galt<br />
ved brann)<br />
Middels (dvs avvik som vil medføre godt<br />
merkbare konsekvenser ved brann)<br />
10-20 %<br />
40%<br />
Små 90%<br />
Norske risikoanalyser regner inntil 97 % pålitelighet av<br />
sprinkleranlegg basert på <strong>uten</strong>landske data!
Oppforede tretak skal deles opp i<br />
seksjoner på maks 400 m 2
§ 12-3. Krav om heis i byggverk<br />
<strong>Bygg</strong>verk for publikum <strong>og</strong> arbeidsbygning med to etasjer<br />
eller flere skal ha heis.<br />
Bygning med tre etasjer eller flere som har boenhet skal ha<br />
heis. Kravet gjelder ikke småhus med én boenhet.
§ 11-12. Tiltak for å påvirke rømnings- <strong>og</strong><br />
redningstider<br />
Følgende skal minst være oppfylt:<br />
<strong>Bygg</strong>verk, eller del av byggverk, i risikoklasse 4 hvor det kreves heis,<br />
skal ha automatisk brannslokkeanlegg. Deler av et byggverk med <strong>og</strong><br />
<strong>uten</strong> automatisk slokkeanlegg skal være ulike brannseksjoner
Brannmotstand for ikke-bærende<br />
brannskillende vegger (EI)<br />
Minste veggtykkelse (mm)<br />
Tabellverdier i hht NS-EN<br />
Veggkonstruksjon av<br />
Densitet<br />
1)<br />
kg/m 3<br />
Brannmotstandstid i minutter<br />
EI 30 EI 60 EI 90 EI120 EI180 EI240<br />
Betong ≥ 2200 60 80 100 120 150 175<br />
Pore<strong>betong</strong>blokk 500 40 60 75 85 110 125<br />
Lettklinkerblokk 770 45 65 85 100 125 150<br />
Tegl<br />
massiv<br />
2100<br />
50<br />
70<br />
90<br />
105<br />
135<br />
160<br />
23 % hull<br />
1950<br />
55<br />
80<br />
105<br />
120<br />
155<br />
180
Brannmotstand for bærende<br />
brannskillende murvegger (REI)<br />
Tabellverdier etter NS-EN<br />
Minste veggtykkelse (mm) inkl puss<br />
Veggkonstruksjon av<br />
Densitet<br />
1)<br />
kg/m 3<br />
Eksponert for brann på en side (REI)<br />
Brannmotstandstid i minutter<br />
30 60 90 120 180 240<br />
Lettklinkerblokk 770 100 100 110 125 165 195
Brannmotstand<br />
Brannmotstanden for murverk av Leca Blokk<br />
med tykkelse minst 150 mm <strong>og</strong><br />
slemmemørtel/puss på minst én side tilsvarer<br />
REI 240 i henhold til NS-EN 13501-2 (A 240 i<br />
henhold til NS 3919), forutsatt at veggen er<br />
utført <strong>og</strong> dimensjonert som angitt i pkt. 6.
Hva er BMB?<br />
Brannvernsamarbeidet mur <strong>og</strong> <strong>betong</strong> ble opprettet i 1981 med<br />
formål:<br />
Spre informasjon om mur- <strong>og</strong> <strong>betong</strong>produktenes fortrinn innen<br />
<strong>bygningsmessig</strong> <strong>brannvern</strong>.<br />
BMB samarbeider tett med det store bransjeprosjektet<br />
www.bygg<strong>uten</strong><strong>grenser</strong>.no<br />
Bak BMB står bl.a: Norcem, Weber/Saint-Gobain, FABEKO Norsk<br />
fabrikk<strong>betong</strong>forening <strong>og</strong> Betongelementforeningen<br />
BMB aktiviteter de siste årene:<br />
• BMB hjemmeside på Internett: www.brannmur<strong>betong</strong>.no<br />
• Forelesninger ved høyere læreanstalter<br />
• BMB Prosjekteringsanvisning med fokus på preaksepterte<br />
løsninger
Åpne dører <strong>og</strong> porter<br />
•Diverse ræl står i veien for selvlukkende dører <strong>og</strong> porter<br />
•Selvlukkeren virker ikke<br />
•Døren er kilt fast i åpen stilling<br />
•Døren er ikke godkjent (klassifisert)
Mangelfull tetting ved kanal-, rør- eller<br />
kabelgjennomføringer<br />
•Tetting mangler, er foretatt med ikke godkjente<br />
materialer eller av ikke kvalifisert personell<br />
•Kanal, rør eller kabler er ikke godkjent for<br />
gjennomføringer i brannvegg
