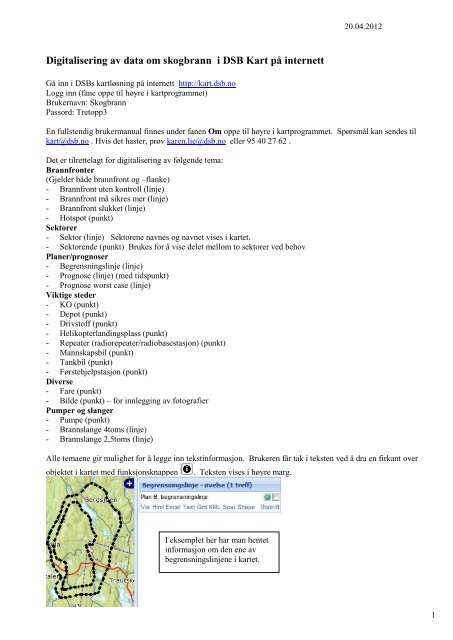

20.04.2012Digitalisering av data om skogbrann i DSB Kart på internettGå inn i DSBs kartløsning på internett http://kart.dsb.noLogg inn (fane oppe til høyre i kartprogrammet)Brukernavn: SkogbrannPassord: Tretopp3En fullstendig brukermanual finnes under fanen Om oppe til høyre i kartprogrammet. Spørsmål kan sendes tilkart@dsb.no . Hvis det haster, prøv karen.lie@dsb.no eller 95 40 27 62 .Det er tilrettelagt for digitalisering av følgende tema:Brannfronter(Gjelder både brannfront og –flanke)- Brannfront uten kontroll (linje)- Brannfront må sikres mer (linje)- Brannfront slukket (linje)- Hotspot (punkt)Sektorer- Sektor (linje) Sektorene navnes og navnet vises i kartet.- Sektorende (punkt) Brukes for å vise delet mellom to sektorer ved behovPlaner/prognoser- Begrensningslinje (linje)- Prognose (linje) (med tidspunkt)- Prognose worst case (linje)Viktige steder- KO (punkt)- Depot (punkt)- Drivstoff (punkt)- Helikopterlandingsplass (punkt)- Repeater (radiorepeater/radiobasestasjon) (punkt)- Mannskapsbil (punkt)- Tankbil (punkt)- Førstehjelpstasjon (punkt)Diverse- Fare (punkt)- Bilde (punkt) – for innlegging av fotografierPumper og slanger- Pumpe (punkt)- Brannslange 4toms (linje)- Brannslange 2,5toms (linje)Alle temaene gir mulighet for å legge inn tekstinformasjon. Brukeren får tak i teksten ved å dra en firkant overobjektet i kartet med funksjonsknappen. Teksten vises i høyre marg.I eksemplet her har man hentetinformasjon om den ene avbegrensningslinjene i kartet.1

20.04.2012Hvis du ønsker å zoome inn på en sektor, trykk på globusen.Hvis du vil endre tekst, trykk pådu ønsker av teksten.-symbolet ved riktig sektor. Da får du fram registreringsbildet og kan rette detHvis du ønsker å slette hele objektet, trykk på-symbolet. Trykk på Slett-knappen i digitaliseringsmenyen.Hvis du vil flytte et punkt eller deler av en linje, gjør du slik:1. Trykk på -symbolet. Kartet zoomer inn på objektet, og du får opp digitaliseringsmenyen i høyre marg.2. Funksjonsknappen over kartbildet skal være aktivert (oransje).3. Klikk på linjen/punktet i kartet. Du skal få en blå sirkel over punktet eller linja blir blå, når objektet eraktivisert for å flyttes. Knekkpunkt i linja får en oransje sirkel.4. Hold musetasten nede og dra punktet til riktig sted i kartet. Du lagrer endringen ved å trykke på Oppdaterknappeni digitaliseringsmenyen.Å legge inn data ved å taste inn koordinaterDette er en alternativ måte å gjøre punkt 4 på side 2. Man kan også laste inn data registrert med GPS. Les denfullstendige brukermanualen, kapittel 6, om dette.Digitalisering ved å taste inn koordinaterDette er bare praktisk for punkt. Trykk på knappen Transformer. Skriv inn øst- og nordkoordinater og trykk’Lagre/transformer koordinat’. Legg merke til at du kan legge inn koordinater for eksempel fra andre UTM-sonerved å velge riktig koordinatsystem fra dropdown-menyen.- Du kan gjerne legge inn koordinaten som heltall. Desimaler er unødvendig- Husk å sjekke i kartprogrammet etterpå at punktet ligger på riktig sted!3

20.04.2012Å lage papirkart med rutenett for helikopterZoom inn slik at du får det kartbildet du ønsker i DSB Kart. Nå skal du klippe ut skjermbildet for å overføre det tilWord. Dette kan gjøres på ulike måter, avhengig av hvilke verktøy du har. Utklippsverktøy i Windows er detenkleste. En annen måte som de fleste bør få til, er- Ta skjermdump (print screen)- Lim inn i Paint og flytt slik at ønsket utsnitt kommer på skjermen- Velg det du ønsker med Beskjær og trykk KopierI Word: Lag en tabell med kvadratiske ruter. Lim inn kartbildet fra Paint utenfor tabellen.- Klikk på kartbildet. Høyreklikk og velg Formater objekt.- I fanen Oppsett: Velg Bak teksten. Nå kan du dra kartet bak tabellen din.- Skriv A,B,C osv. og 1,2,3 osv. inn i rutene, som vist i eksemplet.- Skriv ut4
