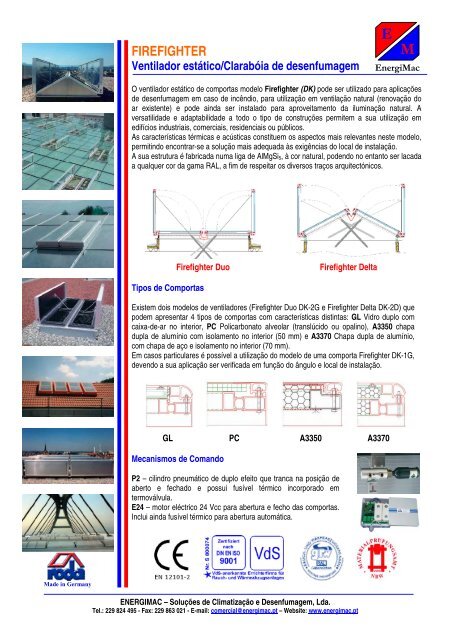

<strong>FIREFIGHTER</strong><br />
Ventilador estático/Clarabóia de desenfumagem<br />
E<br />
M<br />
EnergiMac<br />
O ventilador estático de comportas modelo Firefighter (DK) pode ser utilizado para aplicações<br />
de desenfumagem em caso de incêndio, para utilização em ventilação natural (renovação do<br />
ar existente) e pode ainda ser instalado para aproveitamento da iluminação natural. A<br />
versatilidade e adaptabilidade a todo o tipo de construções permitem a sua utilização em<br />
edifícios industriais, comerciais, residenciais ou públicos.<br />
As características térmicas e acústicas constituem os aspectos mais relevantes neste modelo,<br />
permitindo encontrar-se a solução mais adequada às exigências do local de instalação.<br />
A sua estrutura é fabricada numa liga de AlMgSi 5 , à cor natural, podendo no entanto ser lacada<br />
a qualquer cor da gama RAL, a fim de respeitar os diversos traços arquitectónicos.<br />
Firefighter Duo<br />
Firefighter Delta<br />
Tipos de Comportas<br />
Existem dois modelos de ventiladores (Firefighter Duo DK-2G e Firefighter Delta DK-2D) que<br />
podem apresentar 4 tipos de comportas com características distintas: GL Vidro duplo com<br />
caixa-de-ar no interior, PC Policarbonato alveolar (translúcido ou opalino), A3350 chapa<br />
dupla de alumínio com isolamento no interior (50 mm) e A3370 Chapa dupla de alumínio,<br />
com chapa de aço e isolamento no interior (70 mm).<br />
Em casos particulares é possível a utilização do modelo de uma comporta Firefighter DK-1G,<br />
devendo a sua aplicação ser verificada em função do ângulo e local de instalação.<br />
GL PC A3350 A3370<br />
Mecanismos de Comando<br />
P2 – cilindro pneumático de duplo efeito que tranca na posição de<br />
aberto e fechado e possui fusível térmico incorporado em<br />
termoválvula.<br />
E24 – motor eléctrico 24 Vcc para abertura e fecho das comportas.<br />
Inclui ainda fusível térmico para abertura automática.<br />
Made in Germany<br />
ENERGIMAC – Soluções de Climatização e Desenfumagem, Lda.<br />
Tel.: 229 824 495 - Fax: 229 863 021 - E-mail: comercial@<strong>energimac</strong>.pt – Website: www.<strong>energimac</strong>.pt
<strong>FIREFIGHTER</strong><br />
Ventilador estático/Clarabóia de desenfumagem<br />
Made in Germany<br />
E<br />
M<br />
EnergiMac<br />
B<br />
L<br />
Dimensões<br />
Abas de fixação<br />
Modelo / Tipo<br />
Firefighter Duo (Delta)<br />
Largura B<br />
[mm]<br />
Comprimento L<br />
[mm]<br />
DK-2G(2D)-1020 1.000 2.000<br />
DK-2G-(2D)1225 1.250 2.500<br />
DK-2G(2D)-1525 1.500 2.500<br />
Nota: Outras dimensões possíveis, mas sujeitas a consulta à fábrica.<br />
Características térmicas e acústicas<br />
As características térmicas e acústicas são os aspectos mais<br />
relevantes deste modelo e em função do tipo comportas pode<br />
apresentar valores médios de isolamento térmico e de atenuação<br />
acústica adequados às exigências dos diversos locais de instalação.<br />
Existem 5 tipos de abas para a fixação dos<br />
ventiladores estáticos, que possibilitam a<br />
adaptação a todo o tipo de instalações e<br />
edifícios.<br />
F1 – Abas para montagem em caixilharia<br />
F2 – Abas para montagem sob chapa ondulada<br />
F3 – Abas para montagem sobre chapa ondulada<br />
F4 – Abas para fixação vertical em superfícies lisas<br />
F5 – Abas para montagem sobre base ou murete<br />
F1<br />
Exemplo: <strong>FIREFIGHTER</strong>-DK-2G-1020-A3350-P2-FV68-F5<br />
DK-2G: Unidade de 2 comportas (Firefighter Duo)<br />
1020: Abertura da unidade = 1.000 x 2.000 mm<br />
A3350: Comportas em chapa dupla de alumínio com isolamento interior<br />
P2: Accionamento por cilindros pneumáticos de duplo efeito<br />
FV68: Fusível térmico de ampola autónomo para abertura automática (68ºC)<br />
F5: Abas de fixação para montagem sobre base/murete existente<br />
Ângulo de instalação<br />
F2<br />
F3<br />
F4<br />
O modelo Firefighter pode ser instalado em qualquer ângulo de 0 a 90º.<br />
Áreas Geométrica e Aerodinâmica da abertura<br />
dos ventiladores estáticos<br />
F5<br />
Área Geométrica = B x L (Largura x Comprimento)<br />
Área Aerodinâmica = B x L x Cf<br />
(Cf: Coeficientes aerodinâmicos testados pelo Instituto Alemão MPA NRW)<br />
ENERGIMAC – Soluções de Climatização e Desenfumagem, Lda.<br />
Tel.: 229 824 495 - Fax: 229 863 021 - E-mail: comercial@<strong>energimac</strong>.pt - Website: www.<strong>energimac</strong>.pt
