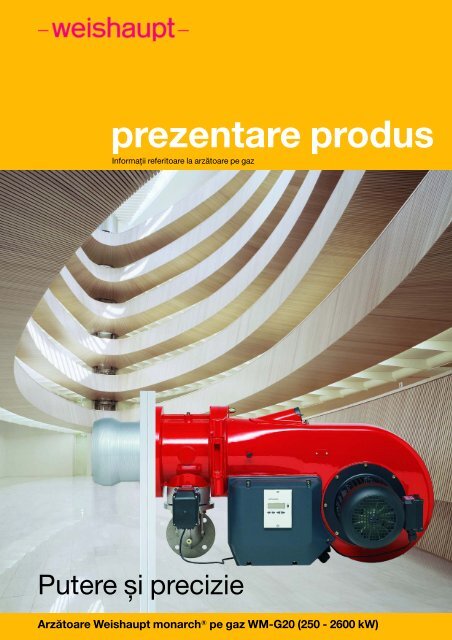

4. Prospect arzatoare Weishaupt pe Gaz WM G 20

prezentare produs

Informaţii referitoare la arzătoare pe gaz

Putere și precizie

Arzătoare Weishaupt monarch ® pe gaz WM-G20 (250 - 2600 kW)

Evoluţie prin tradiţie:

Noul arzător Weishaupt monarch ®

Marca monarch¨® reprezintă de peste 50 de ani semnul performanţei și calităţii

Arzătoarele Weishaupt din seria constructivă monarch ® se

utilizează de peste cinci decenii pentru cele mai diferite

sisteme de producere a căldurii sau aplicaţii industriale și au

contribuit esenţial la renumele de care se bucură firma

Weishaupt.

Seria de succese este continuată cu noul arzător monarch ® .

Cea mai modernă tehnică împreună cu forma constructivă

compactă permit utilizarea universală a acestui arzător

performant.

Digital Compact Silenţios

Sistemul digital de conducere

a arderii permite o funcţionare

economică și sigură a

arzătorului. Operarea este

mult simplificată.

Carcasa aerodinamică și

sistemul special de dirijare a

aerului permit obţinerea unei

puteri termice ridicate la

dimensiuni de gabarit reduse.

Mulţumită noului tip de

ventilator, noile arzătoare

monarch ® produc în

funcţionare un nivel mult mai

redus de zgomot.

3

Digital

Management digital al arderii

înseamnă: calitate optimă a

arderii, reproductibilitate a

reglajelor și operare facilă.

Arzătoarele Weishaupt din seria

WM-G20 sunt dotate de serie cu

sistem electronic de păstrare a

raportului gaz/aer și cu management

digital al arderii. Instalaţiile moderne

necesită o dozare precisă și

reproductibilă a debitelor de

combustibil și aer de ardere. Numai

astfel se pot garanta o calitate a

arderii optimă și constantă.

Operare facilă

Reglarea tuturor funcţiilor arzătorului

are loc prin intermediul unităţii de

indicare și operare. Aceasta comunică

cu automatul digital de ardere

prin sistem bus. Reglajele sunt astfel

foarte ușor de efectuat de operator.

Comunicare flexibilă

Portul încorporat permite transmiterea

tuturor informaţiilor necesare

și a comenzilor către sisteme de

automatizare centrală. Dacă este

necesar, prin intermediul unui

modem telefonic se pot executa

operaţii de comandă, supraveghere

și diagnoză de la distanţă.

Comunicare prin bus cu sisteme

străine și automatizări complexe

Pentru schimbul de date cu o automatizare

tip SPS sau pentru integrarea

arzătorului într-un sistem de

automatizare centrală prin E-Gate

sunt disponibile diferite sisteme bus.

Pentru nivelul de comandă și supraveghere,

produsul ProGraf NT oferit

de Weishaupt reprezintă un program

modern și adaptabil.

Avantaje ale noii tehnici

Managementul digital al arderii face

operarea arzătoarelor mai confortabilă

și mai sigură. Avantaje importante:

• nu mai este necesar un panou de

comandă separat, deoarece toate

comenzile sunt date de automatul

digital de ardere. Extern se vor

monta doar un releu protecţie

motor și o siguranţă fuzibilă.

• instalare mult simplificată: fiecare

arzător este testat în fabrică

• punerea în funcţiune și lucrările de

service sau revizie durează mai

puţin. Programarea de bază a

arzătorului se face din fabrică.

Adaptarea la instalaţia concretă și

reglarea emisiilor de noxe se fac

prin meniurile automatului digital de

ardere.

Prezentare sistem

management digital al arderii W-FM 50 W-FM 100 W-FM 200

Automat de ardere funcţionare intermitentă ● ● ●

Automat de ardere funcţionare fără supraveghere ● ●

Senzor flacără funcţionare intermitentă

ION/QRC/QRB ION/QRI/QRB ION/QRI/QRB

Senzor flacără funcţionare fără supraveghere ION/QRI ION/QRI

Servomotoare electronice (max.) 2 buc. 4 buc. 6 buc.

Servomotoare pas cu pas ● ● ●

Posibilitate turaţie variabilă motor ● ●

Posibilitate reglaj O 2

Funcţionare cu un combustibil ● ● ●

Funcţionare cu doi combustibili ● ●

Control la etanșeitate a ventilelor pentru gaz ● ● ●

Regulator de sarcină PID încorporat

Opţional

pentru temperatură sau presiune

●

Unitate operare detașabilă (distanţă maximă) 20 m 100 m 100 m

Contor de debit combustibil (se poate cupla) ● 1) ●

Indicare randament de ardere

Port eBUS / MOD BUS ● ● ●

Punere în funcţiune prin calculator ● ● ●

1) nu în combinaţie cu turaţie variabilă

●

●

4

Servomotor

pentru aer

Servomotor

pentru gaz

Automat de ardere

W-FM 50 sau

W-FM 100/200

Unitate de

indicare și

operare

DDC

Program de vizualizare

de ex. ProGraf NT

de la Neuberger

Schemă de principiu cu W-FM 50

5

Compact și silenţios

Noul arzător Weishaupt monarch ®

WM-G20 este compact, puternic și

silenţios. El reprezintă continuarea

după 50 ani a legendarei serii

constructive monarch ® .

Tehnică inovatoare pe aspiraţie aer

Forma specială a carcasei, cu treseul

inovator pentru curgerea aerului

asigură împreună cu noul sistem

de ventilator o creștere a presiunii

aerului de ardere și astfel a puterii,

la dimensiuni reduse.

Acţionare inovatoare a clapetei aer

Noul sistem de acţionare a clapetei

pentru aer asigură un maxim de

linearitate pentru reglarea sarcinii,

pe întreg domeniul de putere.

Nivel redus de zgomot

Încă de la începutul proiectării s-a

pus accent deosebit pe o funcţionare

silenţioasă. Faţă de arzătoarele

monarch ® precedente s-a măsurat*

o reducere a nivelului de zgomot de

pănă la 8 dB(A). Această valoare

reprezintă o reducere de ca. 30%

conform Sone (măsură pentru

zgomot).

De regulă utilizarea unei carcase

fonoabsorbante nu mai este

necesară, deoarece în cela mai multe

cazuri nivelul de zgomot este sub

80 dB(A).

Punere în funcţiune rapidă,

revizie și întreţinere confortabile

Toate arzătoarele WM-G20 se livrează

cu sistemul de amestecare prepoziţionat.

Adaptarea individuală se

efectuează prin meniurile din programul

automatului digital de ardere.

Forma compactă permite totuși

accesul facil la componente, cum ar

fi sistemul de amestecare, clapetă

aer sau automat ardere. Lucrările de

service sau revizie se pot astfel

derula comod și rapid. De ajutor este

și sistemul de rabatare, ca dotare de

serie, care aduce arzătorul într-o

poziţie ideală pentru lucrările de

revizie.

Adaptarea arderii la condiţiile specifice

fiecărui focar se derulează

confortabil, cu arzătorul montat. Prin

intermediul vizorului încorporat se

poate vizualiza flacăra, respectiv

scănteia și aprinderea.

Flexibilitate la reglarea sarcinii

Arzătoarele WM-G20 sunt disponibile

în două trepte progresive sau

modulante. Rezultă astfel posibilităţi

variate de reglare a sarcinii, care

permit utilizarea universală a arzătoarelor.

Ambele variante asigură

o aprindere fără șocuri și o înaltă

siguranţă în funcţionare. În interiorul

domeniului de sarcină, puterea

arzătorului se adaptează imediat

cererii de căldură.

Execuţie ZM (trepte progresive

sau modulant, complet automat,

funcţie de tipul regulatorului de

sarcină):

Arzătorul poate funcţiona la orice

putere din intermediul domeniului

său de sarcină.

Execuţie LN (Low NO x )

Faţă de sistemul de amestecare

standard, nivelul de emisii de NO x

este în continuare redus. Acesta se

realizează printr-o recirculare crescută

a gazelor de ardere în focar.

Nivelul emisiilor depinde în mare

măsură de geometria focarului, a

încărcării sale termice și de sistemul

de circulaţie a gazelor de ardere

(3 căi de fum, flacără întoarsă).

Pentru garantarea unui anumit nivel

de emisii trebuie avute în vedere

anumite condiţii pentru măsură, de

ex. încărcarea focarului, toleranţele

de măsurare, temperatura, presiunea,

umiditatea aerului etc.

Combustibili

Gaz natural

Gaz petrolier lichefiat (GPL)

Pentru alţi combustibili este

necesară în prealabil consultarea cu


Domeniu de utilizare

Arzătoarele Weishaupt tip WM-G20

sunt testate conform EN 676 și sunt

compatibile cu:

• cazane conform EN 303-2

• instalaţii de apă caldă

• cazane de abur sau apă fierbinte

• instalaţii cu funcţionare cu sau fără

supraveghere

• generatoare de aer cald

Aerul de ardere trebuie să fie curat

(fără praf sau alte impurităţi) și să nu

conţină substanţe agresive (cloruri,

fluoruri etc.).

Pentru multe aplicaţii se recomandă

utilizarea sistemului de aspiraţie a

aerului din exterior (dotare specială).

Condiţii de mediu ambiant

• temperatură ambiantă

între -15 și +40˚C (în funcţionare)

• umiditate relativă max. 80%,

fără condens

• operare în încăperi închise

• în cazul operării în încăperi care nu

sunt încălzite, pot fi necesare

măsuri suplimentare

Utilizarea în alte aplicaţii, respectiv în

alte condiţii de mediu ambiant este

permisă doar cu aprobarea scrisă a

Max Weishaupt GmbH. Intervalele

între revizii se scurtează în funcţie de

condiţiile grele de lucru.

Testări

Arzătoarele au fost testate de către

un organism independent și respectă

următoarele norme și directive EN:

• EN 676

• echipamente mecanice 98/37/EG

• emisii electromagnetice reduse

89/336/EWG

• tensiune electrică redusă

73/23/EWG

• aparate consumatoare de gaz

90/396/EWG

• aparate sub presiune 97/23/EG

• arzătoarele sunt marcate cu semnul

CE, respectiv cu CE-PIN

6

Cele mai importante avantaje pe

scurt

• compact și puternic

• management digital al arderii

pentru toate modelele și puterile

• funcţionare silenţioasă datorită

izolaţiei fonice pe aspiraţie aer

• ventilator deosebit de puternic, cu

o geometrie specială a ventolei și

sistem nou al clapetei pentru aer

• toate arzătoarele WM-G20 se

livrează cu sistemul de amestecare

prepoziţionat funcţie de putere

• protecţie IP 54 în livrare de serie

• acces facil la componente cum ar fi

sistemul de amestecare, clapeta

pentru aer și automatul de ardere

• funcţionare sigură, datorată și

modului de reglare în două trepte

progresive sau modulant

• testare funcţională pe calculator

pentru fiecare arzător, în fabrică

• la cerere arzătoarele se pot livra

precablate, cu steckere

• excelent raport preţ / calitate

• reţea de service în toată lumea

Motor arzător cu releu

termic încorporat

Automat digital de

ardere cu unitate

de indicare și operare

Vizor pentru

observare flacără

Carcasă arzător rabatabilă

stănga sau dreapta

Sistem pentru

montaj facil cabluri

electrice

Servomotor

vană fluture

* măsurători pe stand-urile de probă ale

Institutului Weishaupt de Cercetare și

Dezvoltare

Carcasă aspiraţie aer

izolată fonic

Servomotor

clapetă aer

7

Diagrame de alegere a arzătoarelor

WM-G20, execuţie ZM

[ mbar ] Arzător tip WM-G20/2-A ZM

Cap de ardere WM-G20/2-1a, 190K x 65

Putere, kW gaz natural 250 - 2100

GPL 450 - 2100

12

10

8

6

4

2

0

-2

-4

[kW] 200 400 600 800 1000 1200 1400 1600 1800 2000 2200

[ mbar ] Arzător tip WM-G20/3-A ZM

Cap de ardere WM-G20/3-1a, 190K x 65


GPL 700 - 2600

12

10

8

6

4

2

0

-2

-4

[kW] 200 400 600 800 1000 1200 1400 1600 1800 2000 2200 2400 2600

Putere pe gaz natural pentru cap

închis

deschis

Putere pe GPL pentru cap

închis

deschis

Diagramele au fost determinate conform EN 676.

Indicaţiile de putere sunt valabile pentru montaj la

nivelul mării. Pentru fiecare 100 m deasupra nivelului

mării se va calcula o reducere a puterii cu ca. 1%.

Cod articol arzător

Arzător Execuţie Cod articol

tip

WM-G20/2 ZM 217 210 20

WM-G20/3 ZM 217 210 30

Cod articol rampă gaz

(DMV cu piese de legătură)

Cod articol 20/2 20/3

R 1 100 010 19

R 1 1/2 100 010 20

R 2 100 010 21

DN 65 100 010 22

DN 80 100 010 23

DN 100 100 010 24

DN 125 100 010 25

Celelalte componente ale rampei de gaz ca de ex. filtre și regulatoare

gaz se regăsesc în lista de accesorii (broăura nr. 83021201).

CE-PIN-Nr. CE0085BS0032

8

Diagrame de alegere a arzătoarelor

WM-G20, execuţie ZM-LN

[ mbar ] Arzător tip WM-G20/2-A ZM-LN

Cap de ardere WM-G20/2-3a, 190 x 60


GPL 250 - 1600

12

10

8

6

4

2

0

-2

-4

[kW] 200 400 600 800 1000 1200 1400 1600 1800 2000 2200

Putere pe gaz natural pentru cap

închis

deschis

[ mbar ] Arzător tip WM-G20/3-A ZM-LN

Cap de ardere WM-G20/3-3a, 190 x 60

Putere, kW gaz natural 300 - 2000

GPL 300 - 2000

12

10

8

6

4

2

0

-2

-4

[kW] 200 400 600 800 1000 1200 1400 1600 1800 2000 2200 2400 2600

Diagramele au fost determinate conform EN 676.

Indicaţiile de putere sunt valabile pentru montaj la

nivelul mării. Pentru fiecare 100 m deasupra nivelului

mării se va calcula o reducere a puterii cu ca. 1%.

Cod articol arzător

Arzător Execuţie Cod articol

tip

WM-G20/2 ZM-LN 217 210 21

WM-G20/3 ZM-LN 217 210 21

Cod articol rampă gaz

(DMV cu piese de legătură)

Cod articol 20/2 20/3

R 1 100 010 19

R 1 1/2 100 010 20

R 2 100 010 21

DN 65 100 010 22

DN 80 100 010 23

DN 100 100 010 24

DN 125 100 010 25

Celelalte componente ale rampei de gaz ca de ex. filtre și regulatoare

gaz se regăsesc în lista de accesorii (broăura nr. 83021201).

CE-PIN-Nr. CE0085BS0032

9

Alegerea dimensiunii rampei de gaz

WM-G20, execuţie ZM

WM-G20/2-A, execuţie ZM

Putere Alimentare la presiune joasă Alimentare la presiune înaltă

arzător (presiune în mbar, înaintea, (presiunea în mbar înaintea

kW robinetului p max = 300 mbar) ventilului magnetic dublu

Diametrul nominal al armăturilor Diametrul nominal al armăturilor

1"1 1/2" 2" 65 80 100 125 1"1 1/2" 2" 65 80 100 125

Diametrul nominal al vanei fluture Diametrul nominal al vanei fluture

65 65 65 65 65 65 65 65 65 65 65 65 65 65

Gaz natural E, P c, i = 10,35 kWh/Nm 3 )

800 72 22 14 9 - - - 21 8 8 - - - -

900 91 27 18 10 - - - 27 10 10 5 - - -

1000 111 32 21 12 8 - - 33 13 12 7 - - -

1100 134 38 25 14 9 - - 40 15 15 8 5 - -

1200 159 45 29 16 10 8 - 48 18 17 9 6 - -

1300 186 52 33 18 11 9 - 56 21 20 11 7 6 -

1400 215 60 38 20 13 10 8 64 24 23 12 8 6 5

1500 246 69 43 22 14 11 9 74 28 27 14 9 7 6

1700 Đ 87 55 28 17 13 11 95 36 34 18 11 9 8

1900 Đ 109 68 35 21 16 13 118 45 43 22 14 11 10

2100 Đ 132 82 41 25 18 15 Đ 54 52 27 17 14 12

Gaz natural LL, P c, i = 8,83 kWh/Nm 3 )

800 104 30 20 11 - - - 31 12 12 6 - - -

900 131 38 25 14 9 - - 39 15 15 8 5 - -

1000 161 46 30 16 11 9 - 49 19 18 10 7 5 -

1100 194 55 35 19 13 10 9 59 23 22 12 8 6 6

1200 230 65 41 22 14 11 10 70 27 26 14 9 7 7

1300 270 76 48 25 16 12 11 81 31 30 16 11 8 8

1400 Đ 87 55 28 18 14 12 94 36 35 18 12 10 8

1500 Đ 99 62 32 20 15 13 108 41 39 20 13 11 9

1700 Đ 127 79 41 25 19 16 139 53 51 27 18 14 12

1900 Đ 158 98 50 31 23 19 Đ 66 64 33 22 18 16

2100 Đ 192 119 61 37 27 23 Đ 80 77 40 26 21 19

Gaz petrolier lichefiat GPL, P c, i = 25,89 kWh/Nm 3 )

800 31 11 - 9 - -

900 39 13 9 11 - -

1000 48 15 11 14 6 5

1100 57 18 12 17 7 7

1200 67 21 14 20 8 8

1300 78 24 16 23 9 9

1400 90 27 18 27 11 10

1500 103 30 20 31 12 12

1700 132 38 25 39 15 15

1900 164 47 30 49 19 18

2100 200 57 36 60 23 22

WM-G20/3-A, execuţie ZM





1"1 1/2" 2" 65 80 100 125 1"1 1/2" 2" 65 80 100 125


65 65 65 65 65 65 65 65 65 65 65 65 65 65


1100 134 38 25 14 9 - - 40 15 15 8 5 - -

1200 159 45 29 16 10 8 - 48 18 18 9 6 - -

1300 186 53 34 18 12 9 - 56 21 21 11 7 6 5

1400 216 61 38 20 13 10 9 65 25 24 13 8 7 6

1500 247 69 44 23 15 11 10 74 28 27 14 9 7 7

1600 280 78 49 26 16 12 10 84 32 31 16 10 8 7

1800 Đ 98 61 31 19 14 12 106 40 39 20 13 10 9

2000 Đ 120 75 38 23 17 14 131 49 48 25 16 13 11

2200 Đ 145 90 45 27 20 17 Đ 60 58 30 19 15 13

2400 Đ 171 106 53 32 23 19 Đ 71 68 35 22 18 15

2600 Đ 200 124 62 37 26 22 Đ 83 80 41 26 20 18


1100 194 55 35 19 12 9 8 58 22 21 11 7 6 5

1200 230 65 41 22 14 11 9 69 26 25 13 9 7 6

1300 269 75 47 25 16 12 10 81 31 30 16 10 8 7

1400 Đ 87 54 28 18 13 11 94 36 34 18 12 9 8

1500 Đ 99 62 32 20 15 12 108 41 39 20 13 11 9

1600 Đ 112 70 36 22 16 14 122 46 44 23 15 12 10

1800 Đ 141 87 44 26 19 16 Đ 58 56 28 18 14 12

2000 Đ 173 107 54 32 23 19 Đ 71 69 35 23 18 15

2200 Đ 209 129 64 38 27 23 Đ 86 83 42 27 21 19

2400 Đ 247 152 76 45 32 26 Đ 102 98 50 32 25 22

2600 Đ 289 178 88 51 36 29 Đ 119 115 58 37 29 25


1100 57 18 12 - 17 7 6 -

1200 67 20 14 8 20 8 8 -

1300 78 23 16 9 23 9 9 -

1400 90 27 18 10 27 10 10 5

1500 103 30 20 11 31 12 12 6

1600 117 34 22 12 35 13 13 7

1800 147 42 27 15 44 17 16 8

2000 181 51 33 18 54 21 20 11

2200 219 62 39 21 66 25 25 13

2400 260 73 46 25 79 30 29 16

2600 85 54 28 92 35 34 18

Suprapresiunea din focar în mbar va fi adăugată

presiunii minime determinate din tabel.

Se recomandă ca presiunea minimă a gazului să nu

coboare sub 15 mbar.

Pentru alimentare la presiune joasă se utilizează regulatoare

de presiune conform EN 88 cu membrană de

siguranţă.

Presiunea maximă a gazului în reţea înaintea robinetului

este de 300 mbar în cazul instalaţiilor de presiune joasă.

Atunci cănd alimentarea cu gaz este de presiune înaltă se

aleg regulatoare conform DIN 3380, din broșura tehnică

"Regulatoare cu sisteme de siguranţă pentru arzătoare

Weishaupt pe gaz și mixte". Aici se reg"sesc regulatoare

de gaz pentru presiuni de pănă la 4 bar.

Presiunea maximă a gazului este ștanţată pe plăcuţa de tip.

10

Alegerea dimensiunii rampei de gaz

WM-G20, execuţie ZM-LN

WM-G20/2-A, execuţie ZM-LN





1"1 1/2" 2" 65 80 100 125 1"1 1/2" 2" 65 80 100 125


65 65 65 65 65 65 65 65 65 65 65 65 65 65


700 61 22 17 12 10 9 9 21 11 11 8 7 7 7

800 79 28 21 15 12 11 11 28 15 14 11 9 9 8

900 98 34 25 18 15 13 13 35 18 18 13 11 11 10

1000 120 41 30 21 17 15 15 42 22 21 15 13 12 12

1100 144 49 35 24 19 17 17 50 25 25 18 15 14 14

1200 170 56 39 26 21 19 18 58 29 28 20 17 15 15

1300 197 64 45 29 23 20 19 67 32 32 22 18 17 16

1400 227 72 50 32 25 22 20 76 36 35 24 20 18 17

1500 259 81 56 35 27 23 22 86 40 39 26 21 20 19

1600 293 91 62 38 29 25 23 97 45 43 29 23 21 20


700 85 29 21 14 12 11 10 29 14 14 10 8 8 7

800 110 37 26 18 14 13 12 37 18 18 13 11 10 10

900 139 46 32 21 17 15 14 47 23 22 16 13 12 12

1000 170 55 39 25 20 18 17 57 28 27 19 16 14 14

1100 204 65 45 29 23 20 19 69 33 32 22 18 17 16

1200 241 76 52 33 25 22 20 80 38 37 25 20 18 17

1300 281 87 59 37 28 24 22 93 43 42 27 22 20 19

1400 Đ 99 67 41 30 26 24 106 48 47 30 24 22 21

1500 Đ 112 75 45 33 28 26 121 54 52 33 26 24 22

1600 Đ 126 83 49 36 30 27 136 60 58 37 29 25 24


700 29 13 11 11 7 7

800 37 16 13 15 9 9

900 46 20 16 19 12 12

1000 56 24 19 23 14 14

1100 67 28 22 27 17 17

1200 77 31 24 30 18 18

1300 89 34 26 34 20 19

1400 101 38 29 38 22 21

1500 114 42 31 42 23 23

1600 129 46 34 47 25 25

WM-G20/3-A, execuţie ZM-LN





1"1 1/2" 2" 65 80 100 125 1"1 1/2" 2" 65 80 100 125


65 65 65 65 65 65 65 65 65 65 65 65 65 65


1000 118 39 28 19 15 13 13 40 20 19 13 11 10 10

1100 142 46 33 22 17 15 14 48 23 23 16 13 12 12

1200 168 54 38 25 19 17 16 57 27 27 18 15 14 13

1300 196 63 43 28 22 19 18 66 31 31 21 17 16 15

1400 227 72 49 31 24 21 20 76 36 35 24 19 18 17

1500 259 81 55 35 26 23 21 86 40 39 26 21 19 18

1600 293 90 61 38 28 24 23 96 44 43 28 23 20 19

1700 Đ 100 68 41 30 26 24 108 49 47 31 24 22 21

1800 Đ 111 74 45 33 28 25 120 53 52 33 26 23 22



1000 168 53 36 23 18 15 14 55 25 25 16 13 12 11

1100 202 63 43 27 20 18 16 66 30 30 20 16 14 14

1200 239 74 50 31 23 20 19 79 36 35 23 18 16 16

1300 280 86 58 35 26 22 21 92 41 40 26 21 19 18

1400 Đ 98 66 40 29 25 23 105 47 46 30 23 21 20

1500 Đ 111 74 44 32 27 25 120 53 52 33 26 23 22

1600 Đ 125 83 49 35 29 27 135 59 57 36 28 25 23

1700 Đ 140 92 53 38 31 28 Đ 66 64 39 30 27 25

1800 Đ 155 102 58 41 34 30 Đ 72 70 43 33 29 27



1000 54 21 16 13 20 12 11 9

1100 64 25 19 15 24 14 14 11

1200 75 29 22 17 28 16 16 12

1300 88 33 25 19 33 19 18 14

1400 101 37 28 21 37 21 21 16

1500 114 41 31 22 42 23 22 17

1600 128 45 33 24 46 25 24 18

1700 143 50 36 25 51 27 26 20

1800 159 54 39 27 56 29 28 21

2000 194 64 45 30 67 34 33 23

Suprapresiunea din focar în mbar va fi adăugată

presiunii minime determinate din tabel.

Se recomandă ca presiunea minimă a gazului să nu

coboare sub 15 mbar.

Pentru alimentare la presiune joasă se utilizează regulatoare

de presiune conform EN 88 cu membrană de

siguranţă.

Presiunea maximă a gazului în reţea înaintea robinetului

este de 300 mbar în cazul instalaţiilor de presiune joasă.

Atunci cănd alimentarea cu gaz este de presiune înaltă se

aleg regulatoare conform DIN 3380, din broșura tehnică

"Regulatoare cu sisteme de siguranţă pentru arzătoare

Weishaupt pe gaz și mixte". Aici se reg"sesc regulatoare

de gaz pentru presiuni de pănă la 4 bar.

Presiunea maximă a gazului este ștanţată pe plăcuţa de tip.

11

Dotări speciale

Furnitură standard

Furnitură standard arzător WM-G20/2-A ZM WM-G20/2-A ZM-LN WM-G20/3-A ZM WM-G20/3-A ZM-LN

Carcasă arzător, flanșă rabatabilă, capac carcasă,

motor Weishaupt, carcasă aspiraţie aer, ventolă,

cap ardere, trafo aprindere, cabluri și electrozi aprindere,

automat digital de ardere cu unitate de operare,

senzor flacără, servomotoare, garnitură flanșă,

întrerupător de siguranţă pe flanșa rabatabilă, șuruburi montaj ● ● ● ●

Automat ardere W-FM 100 (W-FM 50) ● ● ● ●

Ventil magnetic dublu gaz (DMV), clasă A ● ● ● ●

Vană fluture ● ● ● ●

Piese conectare ventil dublu ● ● ● ●

Presostat pentru aer ● ● ● ●

Presostat presiune minimă gaz ● ● ● ●

Tun de flacără fix poziţionabil în sistemul de amestecare ● ● ● ●

Servomotor păstrare raport gaz/aer W-FM 50

Servomotor clapetă aer ● ● ● ●

Servomotor vană fluture gaz ● ● ● ●

Indicaţie: conform EN 676, arzătoarele trebuie dotate cu filtru și regulator pentru gaz (vezi lista de accesorii Weishaupt).

Pentru arzătoare în execuţie conform TRD 604, 24 / 72 ore, vezi broșura tehnică Weishaupt nr. 863.

Dotări speciale

Dotare specială WM-G20/2-A ZM WM-G20/2-A ZM-LN WM-G20/3-A ZM WM-G20/3-A ZM-LN

Prelungire cap ardere cu 100 mm 230 030 79 230 030 87 230 030 79 230 030 87

cu 200 mm 230 030 80 230 030 88 230 030 80 230 030 88

cu 300 mm 230 030 81 230 030 89 230 030 81 230 030 89

Electroventil testare presostat aer, motor 250 030 21 250 030 21 250 030 21 250 030 21

cu funcţionare continuă sau postventilare

Presostat protecţie presiune max. (DMV pe filet)

GW 50 A6/1 150 017 52 150 017 52 150 017 52 150 017 52

GW 150 A6/1 150 017 53 150 017 53 150 017 53 150 017 53

GW 500 A6/1 150 017 54 150 017 54 150 017 54 150 017 54

Presostat protecţie presiune max. (DMV pe flanșe)

GW 50 A6/1 150 017 49 150 017 49 150 017 49 150 017 49

GW 150 A6/1 150 017 50 150 017 50 150 017 50 150 017 50

GW 500 A6/1 150 017 51 150 017 51 150 017 51 150 017 51

Flanșă aspiraţie aer proaspăt 210 030 47 210 030 47 210 030 47 210 030 47

Sistem de turaţie variabilă motor

cu variator de frecvenţă pe arzător 210 030 40 210 030 40 210 030 40 210 030 40

Sistem de turaţie variabilă motor

cu variator de frecvenţa livrat separat 210 030 41 210 030 41 210 030 41 210 030 41

W-FM 100 în loc de W-FM 50 (fără supraveghere) 250 030 74 250 030 74 250 030 74 250 030 74

Regulator de sarcină pentru W-FM 100 110 017 18 110 017 18 110 017 18 110 017 18

W-FM 200 în los de W-FM 50, cu modul pentru reglare sarcină,

convertor de semnal analog și modul variator de turaţie,

posibilitate contor combustibil 250 030 75 250 030 75 250 030 75 250 030 75

W-FM 50 cu regulator KS40 montat pe arzător 250 030 90 250 030 90 250 030 90 250 030 90

Steckere ST 18/7 și ST 18/4 250 030 22 250 030 22 250 030 22 250 030 22

12

Date tehnice

Date tehnice

Arzător WM-G20/2-A ZM WM-G20/2-A ZM-LN WM-G20/3-A ZM WM-G20/3-A ZM-LN

Motor arzător tip Weishaupt D112/110-2/2 D112/110-2/2 D112/110-2/3 D112/110-2/3

Putere nominală motor kW 3,0 3,0 3,5 3,5

Consum curent A 6,0 6,0 6,6 6,6

Siguranţă motor (pornire Y) A minimal 20 A lent (extern) 20 A lent (extern) 20 A lent (extern) 20 A lent (extern)

Turaţie (50 Hz) 1/min 2900 2900 2900 2900

Automat digital de ardere tip W-FM 50 W-FM 50 W-FM 50 W-FM 50

W-FM 100/200 W-FM 100/200 W-FM 100/200 W-FM 100/200

Servomotor aer/gaz tip STE 50 STE 50 STE 50 STE 50

SQM 45 SQM 45 SQM 45 SQM 45

Supraveghere flacără tip ionizare ionizare ionizare ionizare

Clasă NO x conform EN 676 ZM 1 3 1 3

Greutate fără rampă gaz kg ca. 85 ca. 85 ca. 85 ca. 85

Tensiune și frecvenţă reţea electrică:

Arzătoarele sunt livrate de serie pentru curent trifazat (D)

400 V, 3~, 50 Hz. Livrări pentru alte tensiuni și frecvenţe se

pot efectua la cerere.

Motor în execuţie standard:

Clasă de izolare F, clasă de protecţie IP 54.

Moduri de reglare a sarcinii

Legendă denumire arzător

Sistem de reglare ZM (două

trepte progresive sau modulant)

• puterea este variată progresiv

între sarcina mică și cea mare,

funcţie de cererea de căldură

• cele două puncte de sarcină sunt

atinse gradat. Nu au loc creșteri

sau scăderi bruște ale debitului de

combustibil.

• În cazul funcţionării modulante,

cănd arzătorul funcţionează în

orice punct din interiorul intervalului

de sarcină, funcţie de

cererea de căldură, este necesar

un modul analogic pentru reglarea

sarcinii, încorporat în automatul

W-FM 100/200. Alternativ, se

poate monta un regulator de

sarcină în panoul de comandă.

două trepte progresive

G

K

Z

modulant

G

K

Z

G

K

Z

pornit

pornit

= sarcina mare (sarcina nominal_)

= sarcina mică (sarcina minim_)

= sarcina de aprindere

oprit

oprit

WM - G 20 /3 –A/ ZM- LN

(Low NO x )

Două trepte

sau

modulant

Generaţie

Indicativ de putere

Dimensiune constructiv

G = gaz

Arzător Weishaupt din seria Monarch ®

13

Scheme de funcţionare

7

9

Ordinea de montaj a armăturilor

În cazul cazanelor cu placă frontală rabatabilă, armăturile

de gaz se vor monta pe partea opusă celei de deschidere

a plăcii frontale.

Compensator axial

Pentru a evita montarea tensionată a armăturilor pentru

gaz se recomandă montarea suplimentară a unui

compensator axial (sistem antivibrant).

1 2 3

1 Robinet 1

2 Filtru gaz 1

3 Regulator de presiune joasă sau înaltă 1

4 Presostat presiune min. gaz

4a Presostat presiune max. gaz (pentru TRD) 1

5 Ventil electromagnetic dublu (DMV)

6 Vană fluture gaz

7 Manometru cu ventil cu buton 1

8 Presostat gaz (control etanș.)

9 Arzător

* nu este inclus în preţul arzătorului sau al armăturilor

P

P

P

4a 4 8 5 6

Puncte de întrerupere pe rampa de gaz

Pentru a permite deschiderea ușii cazanului, pe traseul

rampei de gaz trebuie prevăzut un punct de întrerupere.

Se recomandă utilizarea compensatorului axial ca punct

de întrerupere, respectiv demontare frecventă.

Susţinerea rampei de gaz

Susţinerea rampei de gaz trebuie efectuată

corespunzător, ţinănd cont de amplasamentul în care se

află instalaţia. Pentru componentele sistemului de

susţinere vezi lista de accesorii Weishaupt.

Contor de gaz

Pentru punerea în funcţiune trebuie ca pe conducta de

alimentare să fie montat un contor de gaz.

Protecţie termică robinet (opţional)

Pentru rampă de gaz cu prindere pe filet este încorporată

în robinet. În cazul armăturilor cu prindere pe flanșe este

componentă separată, ce se montează înainte de robinet.

14

1

Dimensiuni de gabarit

b 1

b 5

d 2 d 1

b 4 b 3

h 4 h 1

h 3

d 6

h 2

l 4

8

l 3 l 1

r 2

l 2

b 2

Conexiune flançă conform DIN EN 1092-1

Arzător

Dimensiuni în mm

tip l1 l2 l3 l4 b1 b2 b3 b4 b5 h1 h2 h3 h4 r1 r2

WM-G20/2 ZM 1010 254 231-256 128 333 406 380 418 251 565 217 400 182 840 858

WM-G20/2 ZM-LN 1010 254 247-267 128 333 406 380 418 251 565 217 400 182 840 858

WM-G20/3 ZM 1010 254 231-256 128 333 406 380 418 251 565 217 400 182 840 858

WM-G20/3 ZM-LN 1010 254 247-272 128 333 406 380 418 251 565 217 400 182 840 858

Arzător

Dimensiuni în mm

tip d1 d2 d3 d4 d5 d6

WM-G20/2 ZM 250 330 M12 270 298 DN65

Dimensiuni pentru montaj pe

cazan

d 3

WM-G20/2 ZM-LN 250 330 M12 270 298 DN65

WM-G20/3 ZM 260 330 M12 270 298 DN65

WM-G20/3 ZM-LN 260 330 M12 270 298 DN65

Dimensiunile sunt orientative.

Ne rezervăm dreptul de a face modificări datorate modernizărilor.

d 4

d 5

15

Aceasta nu este o utopie. Continua cercetare și

dezvoltare conduc Weishaupt spre arzătoare

și sisteme de încălzire din ce în ce mai curate și

mai economice. Aceasta este seriozitate.

Standuri de probă la Centul de Cercetare și Dezvoltare Weishaupt.

16

Cercetare pentru viitor

Weishaupt a recunoscut tendinţele

zilelor noastre și cercetează continuu

în vederea dezvoltării unor arzătoare

și sisteme de încălzire tot mai

eficiente și cu emisii reduse de noxe.

Astfel, Weishaupt nu doar contribuie

la reducerea costului energiei ci și

participă activ la protejarea mediului.

Producţie proprie Weishaupt

În cadrul firmei Weishaupt nu are loc

doar cercetarea și dezvoltarea noilor

produse, ci și arzătoarele și sistemele

de încălzire sunt produse în fabricile

propri din Germania și Elveţia.

Această organizare permite de

aproape supravegherea și controlul

calitativ al tuturor produselor marca


17

Aceasta nu este o faţadă.

Aceasta este seriozitate.

Weishaupt înseamnă seriozitate.

Întreprinderea de familie cu sediul în

Schwendi a fost întemeiată de Max

Weishaupt în 1932 și, împreună cu

filialele sale din 55 de ţări, este

recunoscută ca fiind unui din liderii

mondiali pe piaţa tehnicii de ardere și

încălzire.

Încredere, calitate, servicii pentru

client, putere de inovaţie și experienţă

sunt valorile pe baza cărora

pionierul Max Weishaupt și-a

întemeiat întreprinderea. Toate

acestea împreună înseamnă seriozitate.

Pe care Weishaupt o arată și în

astăzi.

Forumul Weishaupt in Schwendi

18

Totdeauna la dispoziţia

Dumneavoastră

Max Weishaupt GmbH

Reprezentanţa România

Str. Săbiuţei nr. 19

RO - 060126 București

Telefon 021 / 411 48 49

Fax 021 / 312 20 49

weishaupt@zappmobile.ro

Prospect nr. 83207245

Toate drepturile rezervate.

Reproducerea interzisă.

Echipa de service Weishaupt sprijină

îndeaproape departamentul de vânzări

Noile tehnici de reglare și diagnoză

Weishaupt fac totul să fie mai ușor,

inclusiv lucrările de service. Datorită

echipamentelor electronice, avariile

se identifică și se remediază în timp

record, existând și posibilitatea

diagnozei la distanţă, prin liniile

telefonice și calculator.

Într-un punct am rămas însă de modă

veche: principiul Weishaupt service

continuu și peste tot rămâne valabil.

După cum sunteţi obișnuiţi, echipa

de service Weishaupt vă stă la

dispoziţie tot anul, la orice oră.

Oricând aveţi nevoie de ajutor: livrare

de piese de schimb, asistenţă

tehnică sau intervenţii la utilizator.

Noi suntem tot timpul la dispoziţia

Dumneavoastră!

Aprovizionare sigură cu piese de schimb și accesorii, din depozit automatizat

4. Prospect arzatoare Weishaupt pe Gaz WM G 20

Create successful ePaper yourself

Delete template?

Save as template?
