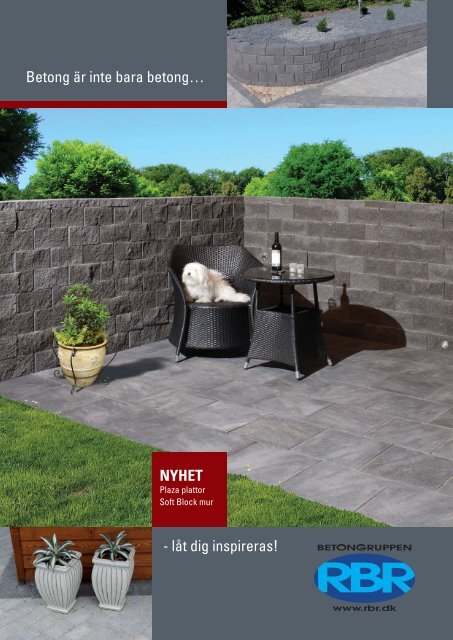

Betong är inte bara betong…<br />
NYHET<br />
Plaza plattor<br />
Soft Block mur<br />
- låt dig inspireras!
Markbeläggningssystem<br />
och mursystem<br />
Välj rätt lösning och rätt kvalitet från början<br />
- för den ska du leva med många år framöver<br />
Den rätta lösningen:<br />
I samband med val av leverantör av plattor,<br />
marksten och andra betonglösningar är det<br />
viktigt att man får det man vill ha.<br />
Idag fi nns många spännande modeller, kombinationsmöjligheter<br />
och färger att välja mellan.<br />
Det kan vara allt från kantstöd och cirklar i<br />
kontrastfärger, olika stenkombinationer, till<br />
annorlunda murar av med knäckt yta m.m.<br />
Låt dig inspireras av vår <strong>katalog</strong> - antingen i<br />
utställningen och/eller på www.rbr.dk<br />
Be din återförsäljare räkna ut priset på<br />
produktlösningen du har i tankarna, och jämför<br />
prisskillnaden med andra alternativ<br />
Uppbyggnaden av bärlager är det samma oavsett<br />
vilken beläggning du väljer. Att lägga ner<br />
lite extra arbete med mönster och t.ex. cirklar<br />
är vanligtvis inte mycket mer omfattande än<br />
för traditionella platt-beläggningar.<br />
Ser du på de totala kostnaderna är merpriset<br />
vanligtvis ganska anspråkslöst - och eftersom<br />
en ny trädgård, infart eller liknande ofta<br />
innebär en större investering, är det ju ännu<br />
viktigare att man verkligen får den lösning man<br />
vill ha.<br />
Betongruppen <strong>RBR</strong> har valt att lägga sig<br />
på högsta kvalitetsnivå, och av hänsyn<br />
till din garanti och säkerhet kan vi endast<br />
rekommendera att du gör samma sak.
Markbelägningar och Kantsten<br />
Lava<br />
Skarp<br />
Sida 4<br />
Lava<br />
Sida 5<br />
Hjertingsten<br />
Sida 6-7<br />
Bohus<br />
Sida 8-9<br />
Flex-Line ®<br />
Sida 10-11<br />
Kompass<br />
Sida 11<br />
Hjertingsten<br />
Skarp<br />
Sida 12<br />
Park-sten<br />
Sida 13<br />
Slottssten<br />
Standard<br />
Sida 14<br />
Slottssten<br />
Exklusiv<br />
Sida 15<br />
Plattor<br />
Standard<br />
Sida 16<br />
Vi reserverar oss fför ev. sortiments-, i ddesign- i och h fä färgändringar.<br />
Plattor<br />
Exklusiv<br />
Sida 17<br />
Multikant ®<br />
Standard<br />
och Exklusiv<br />
Sida 18-19<br />
Sixtus ®<br />
Standard<br />
och Exklusiv<br />
Sida 20-21<br />
Ø-Holm<br />
Standard<br />
Sida 22<br />
Ø-Holm<br />
Brud<br />
Sida 23<br />
Droppsten ®<br />
Sida 24<br />
Paletten<br />
Sida 25<br />
Lux-Point<br />
Sida 26-27<br />
Hacienda<br />
Sida 28<br />
Bohus Knott t<br />
Standard<br />
och Exklusiv<br />
Sida 29<br />
<strong>RBR</strong>-Harmoni i<br />
Sida 30<br />
Plaza<br />
Sida 31<br />
Gräsarmering<br />
Sida 32<br />
<strong>RBR</strong><br />
Supersand<br />
Sida 33<br />
Mursystemm<br />
Soft-Block<br />
Sida 34-35<br />
Lock-Block<br />
Sida 36-37<br />
Lock-Block XL<br />
Sida 38-39<br />
Lux-Point<br />
Sida 40-41<br />
BB-Mur 10<br />
Sida 42-43<br />
BB-Mur 15<br />
Sida 44-45<br />
Maxi-Block<br />
Sida 46-47<br />
Urval av övrigt sortiment sida 48 + 49<br />
Läggningsmönster<br />
+ läggningsvägledning sida 50-51<br />
3
4<br />
Lava Skarp<br />
Lava Skarp - en ny marksten med en yta inspirerad<br />
av lavasten. De böljande kanter har en<br />
låsande effekt som ger en stabil beläggning.<br />
Den rustika ytan ger ett djupare intryck - samtidig<br />
en yta som är lätt att hålla ren och fi n.<br />
De skarpa kanterna framhäver effekten av Lava<br />
Skarps böljande kanter och ger en stilrent och<br />
tidlös beläggning.<br />
Teknisk information<br />
Format BxLxH: 14x21x5,5 cm<br />
Antal pr. m 2 : 34 st.<br />
Vikt pr. m 2 : 124 kg<br />
Färger: Grå, Svart, Gråmix<br />
1/3 och 2/3 säljes parvis<br />
1/3 sten 2/3 sten<br />
1/1 sten<br />
Viktigt:<br />
Använd ett<br />
fogavstånd<br />
på 3-5 mm vid<br />
läggning av<br />
Lava Skarp.<br />
Lava Skarp kan<br />
läggas i klassiskt<br />
1/3 förband eller<br />
läggas i fi skbensmönster.
De böljande<br />
kanterna låser<br />
effektivt ihop<br />
markstenarna till<br />
en stabil yta.<br />
Viktigt:<br />
Använd ett<br />
fogavstånd<br />
på 3-5 mm vid<br />
läggning av<br />
Lava.<br />
1/3 sten 2/3 sten<br />
1/1 sten<br />
Lava är en mjuk och<br />
rustik beläggning.<br />
Ger en mjuk och<br />
behaglig yta - även<br />
för bara fötter.<br />
Lava<br />
Lava - en ny marksten med en yta inspirerad<br />
av lavasten. De böljande kanter har en låsande<br />
effekt som ger en stabil beläggning.<br />
Tumlingen ger ytan ett mjukara och än<br />
rustikare utseende. Lava pryder och passar till<br />
såväl nya som äldre miljöer.<br />
En stabil yta som är lätt att hålla ren. Passar<br />
perfekt till infarter, uteplatser och gångar mm.<br />
Teknisk information<br />
Format BxLxH: 14x21x5,5 cm<br />
Antal pr. m 2 : 34 st.<br />
Vikt pr. m 2 : 124 kg<br />
Färger: Grå, Svart, Gråmix<br />
1/3 och 2/3 säljes parvis<br />
5
6<br />
Hjertingsten<br />
På denna marksten använder vi oss av speciellt<br />
nedsänkta hörn som ger en storgatstensliknande<br />
yta.<br />
De olika formaten ger möjlighet till många<br />
olika läggningsmönster.<br />
Hjertingsten passar i modulmåtten till Multikant<br />
och Gräsarmering.<br />
Hjertingsten 7,0 är speciellt lämpad för gator<br />
och torg mm där trafi kbelastningen är stor.<br />
Hjertingsten 5,5 är utvecklad för lättare trafi k<br />
som t.ex. garageinfarter och uteplatser mm.<br />
Teknisk information<br />
Format BxLxH: 14 x 21 x 5,5 & 7 cm<br />
Antal pr. m2 : 34 st.<br />
Vikt pr. m2 : 124 & 155 kg<br />
Färger: Grå, Svart, Terracotta*, Gråmix,<br />
Colourmix, Gyllen, Brun Antik*<br />
* Endast i 1/1-sten och i 5,5 cm.<br />
Flex-Line<br />
liten<br />
2/3 sten<br />
Trekant<br />
Hjertingsten grå i<br />
fi skbensmönster.<br />
Flex-Line cirkel i<br />
svart.<br />
Hjertingsten<br />
14 x14 Grå och<br />
kanter i Svart.<br />
Flex-Line<br />
stor<br />
1/2 sten<br />
1/1 sten
En elegant lösning av trappa med Grå Hjertingsten och kanter i Svart Bohus.<br />
Hjertingsten i färgen<br />
Gyllen<br />
7
8<br />
Bohus<br />
Uteplatsens kant i Svart Bohus framhäver<br />
beläggningen Bohus Gyllen.<br />
Bohus har utvecklats till vår tids mest<br />
populäraste beläggningssten. Denna tumlade<br />
marksten ger ett antikt utseende som passar in<br />
i alla miljöer.<br />
Bohus fi nns i fl era olika format och färger.<br />
Detta ger möjlighet till unika miljöer.<br />
"Bohus 5,5" perfekt för trädgårdar, uteplatser<br />
och infarter.<br />
"Bohus 7,0" är klarar tung trafi k på vägar,<br />
gator och torg mm. där trafi kbelastningen är<br />
stor.<br />
Grå Bohus med en<br />
bård av svart Bohus.<br />
Teknisk information<br />
Format BxLxH: 14 x 21 x 5,5 & 7 cm<br />
Antal pr. m2 : 34 st.<br />
Vikt pr. m2 : 124 & 155 kg<br />
Färger: Grå, Svart, Terracotta*, Gråmix,<br />
Terracottamix, Colourmix, Gyllen, Brun Antik*<br />
* Endast i 1/1-sten.<br />
Flex-Line<br />
liten<br />
2/3 sten<br />
Flex-Line<br />
stor<br />
1/2 sten<br />
Trekant 1/1 sten
En speciell lösning<br />
med Grå Bohus 2/3<br />
sten och kantsten i<br />
Svart Bohus.<br />
Grått och Svart behöver inte vara stelt. Här en garage infart lagd med sillebensmönster och<br />
trekantsten. Cirklar och kanter i Svart Bohus Flex-Line.<br />
9
10<br />
Flex-Line ®<br />
Flex-Line ® Fl Li skapar möjligheten att slingra sig<br />
igenom trädgården och göra fi na cirklar utan att<br />
få för stora fogar. Flex står för fl exibilitet och är<br />
precis vad denna koniskt utformade beläggning<br />
skapar. Möjligheterna till personlig design av<br />
trappor, blomrabatter och annat är oändliga.<br />
® k öjli h t tt li i<br />
Teknisk information<br />
Tjocklet: 5,5 cm, 7 cm og 14 cm<br />
Färger: Grå, Svart, Gråmix, Colourmix, Gyllen<br />
2/3 sten<br />
55 mm<br />
70 mm<br />
140 mm<br />
Flex-Line stor<br />
55 mm<br />
70 mm<br />
140 mm<br />
Flex-Line<br />
liten<br />
55 mm<br />
70 mm<br />
140 mm<br />
Exempel på utläggning i cirklar - tabel 1<br />
Cirkel Radie Diam. Per Per Per Areal<br />
nr. cm cm cirkel Tot. cirkel Tot. cirkel Tot. m2 Flex-Line liten Flex-Line stor 2/3 sten<br />
0 7 14 0,02<br />
1 21 42 9 0 0 0,14<br />
2 35 70 5 14 10 10 0 0 0,39<br />
3 49 98 0 14 22 32 0 0 0,75<br />
4 63 126 0 14 29 61 0 0 1,25<br />
5 77 154 0 14 28 89 7 7 1,86<br />
6 91 182 0 14 20 109 20 27 2,60<br />
7 105 210 0 14 15 124 30 57 3,46<br />
8 119 238 0 14 16 140 36 93 4,45<br />
9 133 266 0 14 0 140 54 147 5,56<br />
10 147 294 0 14 0 140 61 208 6,79<br />
11 161 322 0 14 0 140 67 275 8,15<br />
12 175 350 0 14 0 140 73 348 9,62<br />
13 189 378 0 14 0 140 80 428 11,23<br />
14 203 406 0 14 0 140 87 515 12,95<br />
15 217 434 0 14 0 140 93 608 14,80<br />
16 231 462 0 14 0 140 100 708 16,77<br />
17 245 490 0 14 0 140 106 814 18,87<br />
18 259 518 0 14 0 140 112 926 21,08<br />
19 273 546 0 14 0 140 119 1045 23,42<br />
20 287 574 0 14 0 140 125 1170 25,89<br />
21 301 602 0 14 0 140 132 1302 28,47<br />
Flex-Line<br />
Vänd fasen<br />
neråt vid<br />
tumlade<br />
produkter!
Trappa gjord av Flex-Line, Multikant och Bohus.<br />
Bohus Grå och<br />
Svart, kantad<br />
med natursten.<br />
Kompass. Flex-Line<br />
cirkel med kompassros<br />
i mitten.<br />
Beläggning med Grå<br />
Bohus som är lagd i<br />
sillebensmönster.<br />
Vägledning för läggning av<br />
cirklar med Flex-Line<br />
När sättskiktet är klart slås ett rör ner i centrum av<br />
den planerade cirkeln.<br />
Med hjälp av ett snöre eller en list med hål i<br />
markeras cirklarna i sättskiktet.<br />
Starta med radie 21 cm = utvändig radie på cirkel<br />
1. Härefter tillägges 14 cm per cirkel som det<br />
framgår av tabell nr 1.<br />
Börja med läggning av cirkel 1. De 9 stenarna<br />
(lilla Flex-Line) fördelas så att fogavstånden blir<br />
lika hela vägen runt. Därefter läggs mittstenen.<br />
Använd en Bohus-Knott 10 x 10 cm eller en 2/3<br />
sten (14 x 14 cm) som hörnen kapas/klipps så att<br />
den blir niokantig. Se skiss på www.rbr.dk<br />
I cirkel 2 användes 5 st lilla Flex-Line och 10 st<br />
stor Flex-Line. För att få bästa resultat ska de två<br />
olika storlekarna fördelas jämnt, d v s 1 liten, 2<br />
stora, 1 liten o s v.<br />
I cirkel 3 og 4 användes bara stor Flex-Line.<br />
I cirkel 5 lägges 28 stora Flex-Line och 7 st<br />
2/3-sten (14 x 14 cm). Fördelningen av de två<br />
stenstorlekarna bör vara: 1 st 2/3-sten, 4 st stor<br />
Flex-Line, 1 st. 2/3-sten"o s v.<br />
Se i schemat hur du fortsätter t o m cirkel 8.<br />
From cirkel 9 användes uteslutande "2/3-sten"<br />
(14 x 14 cm).<br />
Man bör vara noga att fördela fogavstånden så att<br />
det stämmer med schemat.<br />
För att undgå att behöva fl ytta alla stenarna i<br />
cirkeln kan man dela cirkeln till hälften genom<br />
att lägga en bräda eller dra ett snöre tvärs över<br />
cirkeln. När man kommit halvvägs runt ska man ha<br />
använt hälften av stenarna.<br />
Tips<br />
Vägledningen ovan ger ett fogavstånd på upp till<br />
ca 5 mm.<br />
För att stenarna inte skall förskjuta sig under<br />
packningen med vibban (Vibratorn) är det viktigt<br />
att cirkeln fogas noggrant och rengöres innan<br />
vibrering.<br />
Vi vill göra er uppmärksam på att ovannämnda<br />
beskrivning endast är en vägledning då det även<br />
fi nns andra sätt att lägga Flex-Line.<br />
Granitkompass<br />
Teknisk information<br />
Kompass: Grå/matt och Svart/blank<br />
Andra storlekar är beställningsvara<br />
Kompass<br />
W<br />
SW<br />
NW<br />
N<br />
NE<br />
Exempel på väg<br />
med 90° kurva<br />
21 cm invändig radie<br />
- 119 cm utvändig radie<br />
och 98 cm bred.<br />
SE S<br />
E<br />
Ø 405 mm<br />
Tjocklek 60 mm<br />
Exempel på S-kurva, stor radie<br />
11
12<br />
Hjertingsten<br />
Skarp ® Skarp ®<br />
Fördelen med Hjertingsten Skarp är bl.a. lätt<br />
underhåll. Dess stilrena och jämna yta gör<br />
den behaglig på uteplatser. Slipp vingliga<br />
trädgårdsmöbler. Dess jämna yta värdesätter<br />
man utan för affärerna när man kör med sin<br />
kundvagn. Tillverkas med fogdistanser.<br />
Teknisk information<br />
Format BxLxH: 14 x 21 x 7 cm<br />
Antal pr. m 2 : 34 st.<br />
Vikt pr. m 2 : 155 kg<br />
Färger: Grå, Svart<br />
2/3 sten<br />
1/1 sten<br />
1/2 sten<br />
Hjertingsten Skarp<br />
lagt i 1/3 förband<br />
med bårder i svart.<br />
Beläggning med Multikant<br />
gentemot gräsmatta.<br />
Multikant kombinerad med Bohus/Hjertingsten<br />
- en vacker och enkel lösning för framställning<br />
av trafi kgupp<br />
Nivåskillnad mellan gångyta<br />
och p-plats.<br />
Multikant kombinerad med<br />
Bohus/Hjertingsten<br />
- en vacker och enkel lösning av<br />
dränering av ytor.
Park-Sten<br />
Park-Sten i svart<br />
och grått lagt i<br />
sillebensmönster.<br />
Park-Stenen har ett brett användningsområde.<br />
Den lämpar sig utmärkt till infarter och större<br />
ytor med trafi k. Park-Stenen kännetecknas<br />
med att en stens längd är lika med tre stenars<br />
bredd vilket ger många mönstermöjligheter<br />
och en smidig läggning.<br />
Teknisk information<br />
Format BxLxH: 7 x 21x 7 cm<br />
Antal pr. m 2 : 68 st.<br />
Vikt pr. m 2 : 155 kg<br />
Färger: Grå, Svart<br />
11 13
14<br />
Slottssten<br />
Standard<br />
Slottssten Standard. En stilfull och klassisk<br />
marksten med många användningsområden.<br />
Lämpar sig utmärkt till garageinfarter, terrasser<br />
och trädgårdsmiljöer. Perfekt som<br />
beläggning i växthus. En långsida av Slottssten<br />
motsvarar två kortsidor vilket ger lätt läggning<br />
av många olika mönster.<br />
Teknisk information<br />
Format BxLxH: 10 x 20 x 6 cm<br />
Antal pr. m 2 : 50 st.<br />
Vikt pr. m 2 : 135 kg<br />
Färger: Grå, Svart, Colourmix<br />
Läggningsschema<br />
Herregård Skarp ®<br />
lagt i 1/3 forbandt<br />
med brede diagonale<br />
bånd i Koks.<br />
Slottssten är<br />
en tidlös sten<br />
som man aldrig<br />
tröttnar på.<br />
En stilfull beläggning i grå Sillbensmönster.
Vänd fasen<br />
neråt vid<br />
tumlade<br />
produkter!<br />
Slottssten är utmärkt till infarten. Grå i halvförband.<br />
Läggningsschema<br />
Slottssten<br />
Exklusiv<br />
Den melerade och<br />
mixade färgen<br />
Colourmix ger stora<br />
ytor liv.<br />
Slottssten Exklusiv en tidlös beläggning med<br />
oändliga möjligheter. Passar såväl för park- som<br />
trädgårdsmiljöer. En långsida av Slottssten<br />
motsvarar två kortsidor vilket ger lätt läggning av<br />
många olika mönster. Används mycket till garageinfarter,<br />
terrasser, gångvägar och trappsteg.<br />
Teknisk information<br />
Format BxLxH: 10 x 20 x 6 cm<br />
Antal pr. m 2 : 50 st.<br />
Vikt pr. m 2 : 135 kg<br />
Färger: Grå, Svart, Colourmix<br />
15
16<br />
Plattor<br />
Standard ndard<br />
Plattors popularitet är på väg tillbaks på terrasser<br />
och garageinfarter.<br />
Många kombinerar plattor med Bohus-Knott.<br />
Det ger snygg effekt och är lätt att lägga.<br />
Plattor i många storlekar<br />
Betongruppen <strong>RBR</strong> producerar plattor i dessa<br />
storlekar. Plattorna kan fås i två tjocklekar 8<br />
cm för tyngre belastningar (bil mm.) 5 cm till<br />
t.ex. terrasser.<br />
Teknisk information<br />
Format BxLxH:<br />
Modul 30 Modul 40 Modul 50<br />
30 x 30 x 5 20 x 40 x 5 25 x 50 x 5<br />
30 x 30 x 8 40 x 40 x 5 50 x 50 x 5<br />
30 x 60 x 8 40 x 40 x 8 50 x 50 x 8<br />
Färger: Grå, Svart<br />
30x30 plattor med bårder<br />
av Bohus-Knott.<br />
Med integrerad Lux-<br />
Point o t belysning be ys g<br />
Stilren och yta med bårder i Bohus Knott och<br />
övergång mot Lock-Block mur.<br />
Bohus-Knott passar<br />
utmärkt som bårder i<br />
plattbeläggningar.
Plattor<br />
Exklusiv<br />
NYHET<br />
En tumlad platta kan ge en yta en mjukare<br />
känsla och patina. En kombination med bårder av<br />
Bohus-KNOTT öppnar för spännande och stilrena<br />
mönster.<br />
Tekniske information (Modul 30)<br />
Format BxLxH: 30 x 30 og 8 cm<br />
Antal pr. m 2 : 11,1 stk.<br />
Vikt pr. m 2 : 175 kg<br />
Färger: Grå, Svart<br />
17
18<br />
Multikant ®<br />
Standard och Exklusiv<br />
Multikant kan användas till all beläggning där man<br />
önskar en bra kantavslutning t.ex. gräsmattor och<br />
rabatter. Den är bara 21 cm lång och är lätt att hante<br />
ra. Multikant är användbart till över gången mellan<br />
två beläggningar och där man önskar nivåskillnader.<br />
Det är lätt att göra en vattenränna med Multikant<br />
och Bohus. Multikant passar i modulmåttet till<br />
Bohus, Hjertingsten och Gräsarmering.<br />
Teknisk information<br />
Format BxLxH: Se skisserna<br />
Färger: Grå, Svart, Gråmix, Colourmix, Gyllen.<br />
TP 15/50 endast i standard och i färgerna<br />
Grå, Svart och Colourmix<br />
Brun Antik endast i 14 x 21 x 14<br />
Flex-Line<br />
liten<br />
Flex-Line<br />
stor<br />
2/3 sten<br />
Inv. hörn 90° Utv. hörn 90°<br />
Multikant används<br />
som trappsteg,<br />
gångar och<br />
mur till blomsterarrangemang.<br />
Multikants inramning<br />
ger ett säkert<br />
och stabilt avslut.
Nedsänkt uteplats<br />
för en skyddad miljö<br />
utfört med en kombination<br />
av Multikant<br />
och Bohus.<br />
Multikant TP15 i Colourmix.<br />
Beläggning med Multikant mot<br />
gräsyta.<br />
Nivåskillnad mellan trottoar<br />
och p-plats.<br />
Multikant ®<br />
TP15 Standard<br />
och oc<br />
Exklusiv<br />
Multikant i kombination med Bohus ger<br />
en enkel och vacker lösning som vattenränna.<br />
Multikant kombinerad med Hjertingsten/Bohus<br />
- en vacker och enkel lösning för framställning<br />
av trafi kgupp<br />
19
20<br />
Sixtus ®<br />
Standard<br />
Sixtus är den minsta beläggningsstenen i<br />
serien av asymmetriska plattor.<br />
En annorlunda beläggning som passar till<br />
terrasser, garageinfarter, p-platser m.m.<br />
Den asymmetriska formen låser stenarna till<br />
varandra och det medverkar till en tåligare yta.<br />
Randsten/kantsten fi nns. Levereras per<br />
löp/m. både höger & vänster kant. Normalsten<br />
Teknisk information<br />
Format BxLxH: 13 x 13 x 9 x 7 cm<br />
Antal pr. m 2 : 28 st.<br />
Vikt pr. m 2 : 155 kg<br />
Färger: Grå, Gråmix, Svart, Colourmix,<br />
Gyllen, Terracottamix<br />
Läggningsschema<br />
30,5 cm = modulmått<br />
R2a<br />
R1a<br />
En helt annorlunda<br />
beläggning till infarter<br />
och p-platser. Randsten<br />
kan levereras<br />
efter önskemål.<br />
R1<br />
R2<br />
Sixtus Standard kan<br />
kombineras med<br />
Bohus och<br />
Bohus-Knott som<br />
ger en spännande<br />
trädgårdsmiljö.
Vänd fasen<br />
neråt vid<br />
tumlade<br />
produkter!<br />
Läggningsschema<br />
30,5 cm = modulmått<br />
Sixtus ®<br />
Exklusiv<br />
Sixtus skapar en exklusiv atmosfär<br />
och ger en mjuk övergång till rabatter.<br />
Sixtus Exklusiv är den minsta beläggningsstenen<br />
i serien asymmetriska former.<br />
Den rustika ytan ger en ovanlig beläggning samt<br />
mjuka färger i den fl erfärgade beläggningen.<br />
För att få det rustika utseendet med Sixtus<br />
Exklusiv bör den sida med skönjbar fas<br />
läg gas nedåt.<br />
Randsten/kantsten fi nns. Levereras per<br />
löp/m. både höger & vänster kant.<br />
Teknisk information<br />
Format BxLxH: 13 x 13 x 9 x 7 cm<br />
Antal pr. m2 : 28 st.<br />
Vikt pr. m2 : 155 kg<br />
Färger: Grå, Gråmix, Svart, Colourmix,<br />
Terracottamix<br />
21
22<br />
Ö-Holm<br />
Fas<br />
Ö-Holm Fas i Gyllen. En lättskött beläggning.<br />
Ö-Holmfas är den mellanstora plattan i serien<br />
av asymmetriska former.<br />
Ö-Holmfasen är en robust betongplatta likt<br />
natursten men mycket lättare att lägga.<br />
Randsten/kantsten fi nns. Levereras per<br />
löp/m. både höger & vänster kant.<br />
Teknisk information<br />
Format BxLxH: 19 x 19 x 6 x 8 & 6 cm<br />
Antal pr. m 2 : 15,8 st.<br />
Vikt pr. m 2 : 175 & 135 kg<br />
Färger: Grå, Gråmix, Svart, Colourmix,<br />
Gyllen, Terracottamix<br />
Läggningsschema<br />
40,7 cm = modulmått<br />
Svart Ö-Holmfas<br />
och Multikant som<br />
kantsten.<br />
Ö-Holm Fas ger ett<br />
levande intryck. Här<br />
visas den i färgen<br />
Gyllen.
Vänd fasen<br />
neråt vid<br />
tumlade<br />
produkter!<br />
En rustik beläggning<br />
som med de mixade/<br />
melerade<br />
färgerna ger en<br />
levande beläggning<br />
med djup.<br />
Läggningsschema<br />
40,7 cm = modulmått<br />
Ö-Holm<br />
Brud<br />
Ö-Holmbrud i Gyllen och inramning<br />
med Svart Hjer ting sten.<br />
Ö-Holmbrud är en rustik betongplatta med ett<br />
utseende som påminner om granit vilket ytterligare<br />
förstärks med den asymmetriska formen<br />
samt antikbehandlingen vid tillverkningen. Den<br />
stora rustika stenen ger en naturtrogen yta<br />
med ett elegant färgspel. Närmare natursten<br />
kan man ej komma.<br />
För att få det rustika utseendet med Ö-Holmbrud<br />
bör den sida med skönjbar fas läg gas nedåt.<br />
Randsten/kantsten fi nns. Levereras per<br />
löp/m. både höger & vänster kant.<br />
Teknisk information<br />
Format BxLxH: 19 x 6 x 19 x 8 cm<br />
Antal pr. m 2 : 15,8 st.<br />
Vikt pr. m 2 : 175 kg<br />
Färger: Grå, Svart, Gråmix, Colourmix, Gyllen,<br />
Terracottamix<br />
23
24<br />
Droppsten ®<br />
En elegant beläggning med mjuka linjer.<br />
Beläggningen passar till både mindre och<br />
större områden och kan läggas i många<br />
spännande former.<br />
Rand-/slutsten fi nns att få.<br />
Teknisk information<br />
Format BxLxH: 24 x 26 x 6 cm<br />
Antal pr. m 2 : 26 st.<br />
Vikt pr. m 2 : 135 kg<br />
Färger: Grå, Colourmix<br />
Ljuset från Lux-Point<br />
belysningen i muren<br />
och den melerade<br />
färgen Colourmix ger<br />
en spännande yta.<br />
Läggningsschema<br />
Droppsten skapar<br />
en elegant infart.
Paletten här<br />
lagd med<br />
sina naturliga<br />
kanter.<br />
Paletten passar<br />
till stora ytor.<br />
Läggningsschema<br />
61,0 cm = modulmått<br />
Paletten<br />
Paletten är den största i serien av beläggningssten<br />
med asymmetrisk form.<br />
Utlagd bildar den ett synbart, oregelbundet<br />
spännande mönster.<br />
Läggning av paletten är lika lätt som<br />
resultatet är imponerande.<br />
Randsten/kantsten fi nns. Levereras per<br />
löp/m. både höger & vänster kant.<br />
Teknisk information<br />
Format BxLxH: 28 x 28 x 15 x 7 cm<br />
Antal pr. m 2 : 7 st.<br />
Vikt pr. m 2 : 155 kg<br />
Färger: Grå, Colourmix<br />
25
26<br />
Lux-Point<br />
i beläggning<br />
Lux-Point lampor<br />
En lysande nyhet som gör beläggningar och<br />
murar unika och spännande året om.<br />
LED-Light system i rostfritt stål. Låg-volt med<br />
minimal strömförbrukning på ca. 1 watt per<br />
lampa. Exklusivt, hållbart och funktionellt. Brinntid<br />
upp till 50 000 timmar, det vill säga dygnet<br />
runt i närmare sex år. Idealiskt för markering av<br />
kanter eller som "stjärnhimmel" på infarten...<br />
Enkel montering<br />
Lux-Point är enkel att montera. Vi levererar monteringsset<br />
med kabel och förborrade produkter.<br />
Teknisk information<br />
Format: Ø 65 mm IP65<br />
Strömförbrukning: ca. 1 W vid 350 mA<br />
Färger: Vit och blå<br />
Körbar upp till 1 ton.<br />
3 rostfria skruvar. 3 kopplingsplintar<br />
Lux-Point Transformator 350 mA 10W<br />
Beräknad till 1-6 lampor.<br />
Konstantström.<br />
Skall placeras inomhus.<br />
Stor dimmbar transformator<br />
Beräknad till 5-12 lampor.<br />
Reglerbar strömstyrka för av ljusdämpning.<br />
Skall placeras inomhus.<br />
En lysande nyhet som<br />
gör beläggningen unik<br />
och spännande året om.<br />
Exklusiva LED-Light<br />
system i rostfritt stål.<br />
Bohus med belysning<br />
Lux-Point kabel - 1,5 mm 2<br />
Högkvalitets enledarkabel anpassad för<br />
Lux-Point Godkänd för utomhusbruk. Lamporna<br />
seriekopplas. Beräkna med avståndet<br />
från sista lampan tillbaka<br />
till transformatorn.
Lux-Point i en yta av Bohus.<br />
Monteringsanvisning<br />
Lux-Point lamporna monteras som en integrerad<br />
del av markbeläggningar och murar.<br />
Läs hela monteringsanvisningen innan arbetet<br />
påbörjas.<br />
För att montera Lux-Point lamporna korrekt<br />
beställs produkter med förborrade 60 mm hål.<br />
Hålen är utformade med en speciell falls så att<br />
lampan försänks lämpligt (1-2 mm) för att ej<br />
orsaka problem vid snöskottning mm. Se fi gur 1.<br />
Kabeln dras fram till lampornas placering innan<br />
beläggningen utföres. Kabeln dras upp genom<br />
hålen i produkten och genom monteringsröret<br />
i en båge som skall ledas vidare till nästa<br />
lampa. Monteringsröret trycks ner genom hålet<br />
i produkten och ner i sättskiktet tills överkanten<br />
är ca. 1 mm under den borrade falsen på<br />
produkten.<br />
Då lampan skall skruvas fast i monteringsröret<br />
är det viktigt att det monteras lodrätt.<br />
Använd ev. bräda och vattenpass.<br />
Det är viktigt att materialunderlaget för<br />
lamporna är väldränerat så att vatten inte blir<br />
stående i monteringsröret. Töm monteringsröret<br />
från sand och för kabeln vidare till nästa lampa.<br />
Innan själva lamporna monteras skall fogning<br />
och ev. komprimering av beläggningen utföras.<br />
Montering av lamporna:<br />
Stålringen runt lamporna skruvas av med en insexnyckel<br />
och kabelgenomförningarna monteras.<br />
• Kablarna föres genom kabelgenomföringarna<br />
med så korta ändar som möjligt.<br />
• Lamporna seriekopplas med Lux-Point kabel (fi gur 2).<br />
• Plus från transformatorn monteras till plus i<br />
första lampan.<br />
• Minus från första lampan dras vidare till andra<br />
lampans plus.<br />
• Minus från andra lampan dras vidare till plus på<br />
tredje, osv.<br />
• Från sista lampans minus dras kabeln och<br />
ansluts till minus på transformatorn.<br />
• Lamphusen monteras i monteringsröret med<br />
medföljande 3 rostfria skruvar.<br />
• Stålringen lägges på plats, var aktsam så att<br />
kablarna inte skadas vid packningen.<br />
• Stålringen skruvas fast med medföljande tre<br />
insexskruvar så att det blir tätt mellan stålringen<br />
och lamphuset.<br />
Installationskrav:<br />
Lux-Point kabel, 1 x 1,5 mm 2 eller likvärdig kvalité<br />
H05 eller bättre.<br />
Nedgrävning av kabel: Det fi nns inga speciella<br />
krav men man skall alltid beakta hur kabeln kan<br />
påverkas.<br />
Följ kabeltillverkarens rekommendationer. Normalt<br />
är det tillräckligt att kabeln ligger nedsänkt 3 cm i<br />
sättskiktet.<br />
Var noga med att uppfylla gällande säkerhetsföreskrifter.<br />
Figur 1<br />
Figur 2<br />
Figur 3<br />
+ -<br />
27
28<br />
Hacienda ®<br />
Kom närmare naturen.<br />
Hacienda familjen med sina fem storlekar och<br />
naturliga yta ger massor av möjligheter till<br />
unika miljöer.<br />
Hacienda lägges med breda fogar.<br />
Detta ger beläggningen ett djupt naturstensliknande<br />
utseende. För att få optimala och<br />
underhållsfria fogar rekommenderar vi något av<br />
de nya bindande fogmaterial som även hindrar<br />
ogräs som fi nns på marknaden.<br />
Varianter<br />
30x30 30x60<br />
45x45<br />
45x60<br />
60x60<br />
Teknisk information<br />
Format BxLxH: 60x60, 60x45, 60x30, 45x45, 30x30 cm<br />
Tjocklek: 5,5 cm<br />
Vikt pr. m 2 : 124 kg<br />
Färger: Gråmix, Gulmix<br />
1 m<br />
Variation 1<br />
1 m<br />
Exempel på läggningsmönster.<br />
Variation 1<br />
2,2 plattor 30x30 pr. kvm<br />
1,2 plattor 30x60 pr. kvm<br />
1,0 plattor 45x45 pr. kvm<br />
0,6 plattor 45x60 pr. kvm<br />
0,6 plattor 60x60 pr. kvm<br />
1 m<br />
Variation 2<br />
1 m<br />
Dess mjuka och<br />
rustika yta ger en<br />
sydeuropeisk känsla.<br />
Här i färgen Gulmix<br />
Exempel på läggningsmönster.<br />
Variation 2<br />
1,6 plattor 30x30 pr. kvm<br />
1,6 plattor 30x60 pr. kvm<br />
1,6 plattor 60x60 pr. kvm
Här ses 30x30 platta och<br />
Bohus-Knott. Bägge<br />
typer i svart. Plattor med<br />
band är lätta att lägga<br />
och ger en mer<br />
”levande” beläggning.<br />
Vänd fasen<br />
neråt vid<br />
tumlade<br />
produkter!<br />
Exklusiv Standard<br />
Bohus-Knott<br />
Exklusiv och<br />
Standard<br />
Bohus-Knott är modern rustik betongbeläggning<br />
i traditionell utformning som liknar smågatsten i<br />
granit men är mycket lättare att lägga. Möjligheterna<br />
med denna lilla marksten är stor som t.ex.<br />
som bårder i plattbeläggningar mm.<br />
Teknisk information<br />
Format BxLxH: 10 x 10 x 5 & 8 cm<br />
Antal pr. m 2 : 100 st.<br />
Vikt pr. m 2 : 110 & 175 kg<br />
Färger: Grå, Svart<br />
29
30<br />
<strong>RBR</strong>-Harmoni<br />
Rekommendation:<br />
Ljusa beläggningar kan med fördel impregneras<br />
med anpassade transparenta impregneringsmedel.<br />
Detta för att begränsa att löv och grenar mm.<br />
missfärgar ytan. Rådgör med återförsäljaren.<br />
<strong>RBR</strong>-Harmoni en exklusiv betongplatta med<br />
fi n yta ingjuten äkta granit. Finns med två<br />
olika ytstrukturer, slipad eller kulbehandlad.<br />
Att kombinera de båda ger en stilfull effekt.<br />
leganta mönsterbårder kan läggas med Bohus-<br />
Knott (Sid 12) för skapar extra kontrast i ytan.<br />
<strong>RBR</strong>-Harmoni kan vara en detaljutsmyckning<br />
i beläggningar. Passar i alla miljöer. såväl privata<br />
som offentliga entréer, uteplatser, gångar<br />
osv. Finns i två tjocklekar 4 och 8 cm.<br />
Teknisk information<br />
Format BxLxH: 40 x 40 x 4 & 8 cm*<br />
Antal pr. m 2 : 6,25 st.<br />
Vikt pr. m 2 : 88 & 175 kg<br />
Färger: 660 Svart/vit, 510 Vit/svart<br />
*Slipade plattorn endast i 4 cm.<br />
<strong>RBR</strong>-Harmoni såväl<br />
ute som inne.<br />
En ljus uteplats<br />
med svart bård<br />
runt.
NYHET<br />
Plaza<br />
Plaza, en exklusiv betongplatta som är<br />
förädlad med en yta av naturmaterial. En yta<br />
med en naturlik stuktur med en mjuk känsla<br />
som passar in på terrasser gångar och entréer.<br />
Plaza fi nns i två storlekar 40 x 40 och<br />
40 x 60 cm.<br />
Teknisk information<br />
Format BxLxH: 40 x 40 x 4 & 40 x 60 x 4 cm<br />
Antal pr. m 2 : 6,25 och 4,17 st.<br />
Vikt pr. m 2 : 88 kg<br />
Färger: Svart<br />
31
32<br />
Gräsarmering<br />
En miljöriktig beläggning där gräsarealen är<br />
på 75 %.<br />
Stenen passar i modulmått med Bohus och<br />
Multikant.<br />
Med Gräsarmering behöver man inte ha stora,<br />
trista parkeringsytor. Gräsarmeringen skapar<br />
en fi n, grön miljö.<br />
Gräsarmering är ett bra sätt att lösa problem<br />
med dagvatten.<br />
Tekniske informationer<br />
Format BxLxH: 21 x 21 x 7 cm<br />
Antal pr. m 2 : 22,7 st.<br />
Vikt pr. m 2 : 110 kg<br />
Färger: Grå<br />
205 mm<br />
70 mm<br />
205 mm<br />
205 mm<br />
Tre lösningar<br />
med Gräsarmering<br />
kombinerat<br />
med Kantsten.<br />
Gräsarmering<br />
kombinerat med<br />
Hjertingsten.
Terrasser<br />
Infarter<br />
Gångar<br />
Farväl till ogräs och myror<br />
i fogarna<br />
<strong>RBR</strong> supersand är en torkad specialfogsand<br />
som härdar till en hård fog efter den blivit<br />
fuktad med vatten.<br />
Denna hårda fog läker eventuella sprickor av<br />
sig själv när den blir fuktig.<br />
Resultatet är en fi n, stark och underhållsfri fog<br />
som är frostbeständig utan mossa, ogräs eller<br />
<strong>RBR</strong> Supersand<br />
Slut med ogräs och<br />
myror i fogarna<br />
myror. Utan kemikalier och hårt arbete.<br />
<strong>RBR</strong> Supersand är idialisk till rerasser, parkeringsplatser<br />
och infarter. Används att foga<br />
betongbeläggningar med fogbredd upp till 3,5<br />
cm. Lämpar sig ej till porösa material som t.ex.<br />
tegel och klinkers.<br />
✓ Inget ogräs inga alger eller mossa<br />
✓ Inga myror<br />
✓ Miljöriktig lösning<br />
✓ Även till lutande ytor<br />
✓ Upp till 3,5 cm fogar<br />
· Terrasser<br />
· Indkørsler<br />
· Gangstier<br />
· Natursten<br />
<strong>RBR</strong> Supersand<br />
Bestandige og vedligeholdelsesfrie fuger<br />
Intet ukrudt - mos - alger Også til skrånende arealer<br />
Ingen myrer Op til 3,5 cm fuge<br />
Miljørigtig løsning<br />
25 kg - Koksgrå<br />
NYHET<br />
33
34<br />
Designprotected<br />
Soft-Block<br />
Dubbelsidig mur<br />
Nyhet med stor fl exibilitet<br />
Soft-Block är en nyhet som skiljer sig mot andra<br />
mursystem. Flexibilitet är murens kännetecken.<br />
Du kan bygga högt som lågt rak som svängd åt<br />
varje håll. Därav lämpar sig denna mur till allt,<br />
stödmur, vindskydd eller fristående.<br />
Normalblock<br />
Murlås<br />
Toppblock<br />
✓<br />
✓<br />
✓<br />
✓<br />
✓<br />
Knäckt och rustik på bägge sidor<br />
Soft-Block, både som fristående mur, avskiljare<br />
eller som stödmur.<br />
Fin yta - nästan som sandsten<br />
Soft-Blocks betongblandning är med fi nare grus<br />
än vanlig. Detta ger blocken ett mjukare utseende,<br />
som påminner om sandsten. Därav namnet Soft-<br />
Block.<br />
Skarpa kanter och nedtrappning<br />
Kombiblocken ger möjlighet till eleganta avslutningar<br />
och nedtrappningar.<br />
Murlås ger stabil mur<br />
Betongruppen <strong>RBR</strong>s speciella murlås ger en stabil<br />
och säker mur.<br />
Knäckt på bägge sidor - elegant fristående<br />
mur<br />
Stödmur, vinklad, lodrät eller trappande.<br />
Gjuten med mindre grus<br />
Kombiblocket och toppblocket ger stilfulla<br />
avslut<br />
Säkert låssystem ger stabil mur<br />
Kombiblock<br />
Monteringsalternativ<br />
Soft-Block kan monteras på fl era olika sätt.<br />
Murlås<br />
Lodrät mur<br />
Blocken staplas ovan på varandra. Det ger en<br />
lodrät mur. Muren säkras med murlåsen. Se<br />
dimensioneringar på www.rbr.dk<br />
Fristående mur<br />
Soft-Block kan byggas upp till 75 cm höjd med<br />
hjälp av murlåsen och att muren fylles med sand.<br />
Byggs muren högre skall den armeras och fyllas<br />
med betong. Se dimensioneringar på www.rbr.dk<br />
Stödmur<br />
Upp till 70 cm säkras muren med murlås och<br />
sandfyllning. Byggs muren högre skall den armeras<br />
och fyllas med betong. Monteringsvägledning<br />
för stödmuren Lock-Block XL kan användas.<br />
Se även dimensioneringar på www.rbr.dk<br />
Tekniske informationer:<br />
Normalblock Kombiblock Toppblock<br />
Format BxLxH: 24x29,5x15 cm 24x44,25x15 cm 24x29,5x6 cm<br />
Antal per. m 2 : 22,6 st.<br />
Vikt per st.: 15 kg 26 kg 10 kg<br />
Färger: Grå, Svart, Grå, Svart, Grå, Svart,<br />
Sahara Sahara Sahara
Monteringsvägledning fristående mur:<br />
Upp till 75 cm hög. Önskas högre mur se www.rbr.dk för dimensioneringar.<br />
Gräv ut en ränna på ca. 40 cm djup (vid tjälfarligt material dvs. t.ex. fi nkornig jord bör djupet utökas till frostfritt<br />
djup eller att tjälisolering utförs) och ca 60 cm bred. Lägg en fi berduk i botten som viks upp på kanterna.<br />
1. Bottna med ett ca. 17 cm bärlagermaterial<br />
(exempel kross 0-30). Detta<br />
komprimeras väl med vibroplatta. Ovan<br />
detta lägger ett ca. 3 cm jämt lager av<br />
kross 2-5 eller lämpligt.<br />
Låt din mur svänga<br />
Med Soft-Block kan<br />
du svänga. När muren<br />
skall svänga kapas<br />
blockets ena tapp av.<br />
2. Som fundament till muren används<br />
betongplattor 40x40x5 cm. Kontrollera<br />
med vattenpass att plattorna ligger plant.<br />
Toppytan på dessa skall vara 15 cm<br />
under färdig marknivå.<br />
Snygga hörn<br />
För att få fi na hörn<br />
används kombiblocken<br />
som är knäckta på ena<br />
kortsidan.<br />
Eleganta avslut<br />
Kombiblocken är för syns<br />
skull.<br />
De används för att få enhetliga<br />
och knäckta avslutningar.<br />
Men även för att<br />
få snygga nedtrappningar<br />
av muren. Se exempel på<br />
www.rbr.dk<br />
3. Murens botterskift limmas centrerat<br />
på plattorna med lämpligt betonglim,<br />
t.ex. ett PU baserat.<br />
NYHET<br />
Dubbelsidig mur<br />
Stödmur se monteringsvägledning för<br />
stödmuren Lock-Block XL<br />
4. Stapla vidare muren skiftvis och säkra<br />
varje skift med murlås, vid behov kan lim<br />
användas Efter varje skift fylls murens<br />
hålrum med kross 16-32 mm eller lämpligt.<br />
Avsluta muren med topp-block. Återfyll vid<br />
murens sidor med kross 0-30. Till toppskikt<br />
kan önskat material användas, t.ex. jord<br />
35
36<br />
Designprotected<br />
Lock-Block<br />
Lock-Block är ett murblockssystem för stödmurar,<br />
rabattkanter m.m.<br />
Med detta murblock kan man bl.a. bygga lodräta murar<br />
då murblockets låskant säkrar mot förskjutning.<br />
Lock-Block är mycket fl exibel, har goda låsegenskaper<br />
och är mycket lämplig för “gör det<br />
självaren”.<br />
Normalblok<br />
Hörnblock<br />
Toppblock<br />
Teknisk information<br />
Normalblock Hörnblock Toppblock*<br />
Format BxLxH: 17,5x30x15 cm 15x30x15 cm 20x60x7 cm<br />
Antal per m 2 : 22,2 st.<br />
Vikt per st.: 14 kg 15 kg 16 kg<br />
Färger: Grå, Svart Grå, Svart Grå, Svart<br />
Gråmix Gråmix<br />
Colourmix Colourmix<br />
*Levereras parvis för knäckning (32 kg)<br />
Monteringsalternativ:<br />
Lock-Block kan monteras på fl era olika sätt.<br />
A<br />
A. Lodrät<br />
Blocken sättes lodrät ovan varandra upp till 0,6 m<br />
utan geonät.<br />
B. Lutande<br />
Bottenskiftet sättes * med en lutning bakåt.<br />
Murhöjd upp till 1 m lutas muren 8,5° bakåt.<br />
Murhöjd upp till 1,25 m lutas muren 11° bakåt.<br />
Monteringsvägledning för bottenskiftet<br />
vid lutning av murar:<br />
• Höjd 21,5 mm ger muren 8,5° lutning<br />
• Höjd 28,0 mm ger muren 11° lutning<br />
Alla mått är vägledande. Monteringsvägledningarna<br />
är beräknade efter normala belastningar<br />
i en trädgård. Beakta lokala avvikelser i<br />
markförhållande och geologi.<br />
B<br />
Kurvor och hörn<br />
Skapa fritt med smidiga invändiga och<br />
utvändiga kurvor. Invändiga hörn görs med<br />
normalblocken. Utvändiga 90° hörn skapas<br />
med hörnblocket.<br />
Utvändigt hörn<br />
Utvändig kurva<br />
Hörnblock<br />
Hörnblock<br />
Här ses<br />
Lock-Block i<br />
fl era nivåer.<br />
Invändigt hörn<br />
Minsta rekommenderade<br />
utvändiga radie 0,6 m<br />
Invändig kurva<br />
Minsta rekommenderade indvändiga<br />
radie 1,5 m<br />
På www.rbr.dk fi nns mer information samt<br />
dimensioneringar för högre murar med geonät, mm.
Monteringsvägledning:<br />
Gräv ut underlaget ca 20-35 cm djupt (vid tjälfarligt material dvs. t.ex. fi nkornig<br />
jord bör djupet utökas till frostfritt djup eller att tjälisolering utförs)<br />
och ca 50-55 cm brett. Med fördel lägges fi berduk i botten (För att avskilja<br />
massorna) och upp mot bakkant med tilltaget för överdel. (Se steg 4)<br />
1. Bottenskiftet med Lock-Block placeras<br />
ca. 5-10 cm under färdig marknivå * och<br />
ca 20 cm från bärlagrets bakkant för att<br />
få plats med dräneringsmaterial bakom<br />
muren. Kontrollera med vattenpass att<br />
blocken ligger plant. Vid montering av<br />
raka murar spännes ett snöre för rak linje.<br />
2. Mellanrummet på murensframsida och<br />
önskad marknivå återfylles med samma<br />
material som användes till bärlagret.<br />
Återfyll och handkomprimera väl bakom<br />
med dränerings-material. Lägg andra<br />
skiftet av Lock-Block med halvstensFörskjutning.<br />
Bärlager lägges ca 20 cm tjockt och komprimeras väl, vid behov med<br />
vibroplatta. Sörj för ordentlig dränering genom att lägga ett dräneringsrör på<br />
bärlagret löpande längs med murens bakkant med lämpligt fall för vattenavrinning.<br />
3. Lägg vidare skift för skift.Återfyll och<br />
handkomprimera väl bakom med dränerings-material<br />
efter varje skift.<br />
Till Lock-Block<br />
fi nns både<br />
hörnblock och<br />
toppblock.<br />
4. Vik fi berduken över dräneringsmaterialet.<br />
Avsluta med toppblocket och fyll på med<br />
önskat toppmaterial över fi berduken.<br />
Exempel bärlagermaterial: Kross 0-18 mm.<br />
Exempel dräneringsmaterial: Makadam 16-32 mm.<br />
*Med fördel kan bottenskiftet sättas i jordfuktig betong, 5-10 cm. Detta sätt ger en<br />
stabilare grund till muren och kan vara smidigare då man lättare justerar blocken.<br />
37
38<br />
Designprotected<br />
Lock-Block<br />
XL<br />
Lock-Block XL: Tre typer av block.<br />
Dessa ger smidiga helhetslösningar utan extra<br />
kapande. Hörn skapas enkelt med hörnblock,<br />
toppblock ger stilren avtäckning.<br />
Normalblok<br />
Toppblock<br />
Murlås i starkaste<br />
Polyethylen<br />
Hörnblock<br />
Lock-Block XL. Kraftig, fl exibel och smidig att<br />
bygga! Ta upp stora nivåskillnader enkelt.<br />
Välj fritt mellan lodrät och trappande, rak eller<br />
svängd. Monteras smidigt och säkert utan<br />
murning eller limning. Murlåsen låser blocken<br />
säkert i varandra.<br />
Teknisk information:<br />
Normalblock Hörnblock Toppblock*<br />
Format BxLxH: 26x30x15 cm 15x30x15 cm 29x58x7 cm<br />
Antal per m 2 : 22,2 st.<br />
Vikt per st.: 16 kg 15 kg 25 kg<br />
Färger: Grå, Svart, Grå, Svart, Grå, Svart<br />
Colourmix Colourmix<br />
*Levereras parvis för knäckning (50 kg)<br />
Lock-Block XL svart.<br />
Monteringsalternativ<br />
Lock-Block XL kan monteras på fl era olika sätt.<br />
A<br />
A. Lodrät<br />
Blocken sättes med murlåsen i bakre undre låsspåret<br />
rakt ovan varandra. Detta ger en lodrät mur.<br />
Upp till 0,9 m utan geonät.<br />
B. Trappande<br />
Blocken sättes med murlåsen i främre undre<br />
låsspåret på så sätt trappas muren med en lutning<br />
av 9,3°. Upp till 1,15 m utan geonät.<br />
C. Vinklad<br />
Första skiftet sättes i jordfuktig betong med 20°<br />
lutning. Därefter sättes blocken med murlåsen i<br />
bakre undre lås-spåret ovan varandra. Detta ger<br />
en lutande mur med rak front utan trappning.<br />
Upp till 1,85 m utan geonät.<br />
Alla mått är vägledande. Monteringsvägledningarna<br />
är beräknade efter normala belastningar i en trädgård.<br />
Beakta lokala avvikelser i markförhållande och geologi.<br />
✓<br />
✓<br />
✓<br />
✓<br />
✓<br />
✓<br />
B<br />
Murlås<br />
Stödmurar upp till 1,85 m utan geonät.<br />
Upp till 5 m med geonät.<br />
Unikt låssystem ger en stabil och fl exibel<br />
stödmur.<br />
Flexibel - lodrät, trappande eller vinklad.<br />
Hörnblock och toppblock ger stilfulla avslut.<br />
Fasad frontkant ger en lätt och stillfull design.<br />
Dimensioneringar av SGI, Statens Geotekniska<br />
Institut.<br />
C<br />
Kurvor och hörn<br />
Skapa fritt med smidiga invändiga och<br />
utvändiga kurvor. Invändiga hörn görs med<br />
normalblocken. Utvändiga 90° hörn skapas<br />
med hörnblocket.<br />
Utvändigt hörn<br />
Utvändigt kurva<br />
Hörnblock<br />
Hörnblock<br />
Invändigt hörn<br />
Minsta rekommenderade<br />
utvändiga radie 0,6 m<br />
Invändig kurva<br />
Minsta rekommenderade indvändiga<br />
radie 1,5 m<br />
På www.rbr.dk fi nns mer information samt<br />
dimensioneringar för högre murar med geonät, mm.
Monteringsvägledning<br />
Gräv ut underlaget ca 20-35 cm djupt (vid tjälfarligt material dvs. t.ex.<br />
fi nkornig jord bör djupet utökas till frostfritt djup eller att tjälisolering utförs)<br />
och ca 50-55 cm brett. Med fördel lägges fi berduk i botten (För att avskilja<br />
massorna) och upp mot bakkant med tilltaget för överdel. (Se steg 4)<br />
1. Bottenskifftet med Lock-Block XL placeras<br />
ca 5 cm under färdig marknivå och<br />
ca 20 cm från bärlagrets bakkant för att<br />
få plats med dräneringsmaterial bakom<br />
muren. Kontrollera med vattenpass att<br />
blocken ligger horisontellt. Vid montering<br />
av raka murar spännes ett snöre för rak<br />
linje.<br />
Grå Lock-Block XL omger en uteplats. Lock-Block XL i Colourmix.<br />
2. Mellanrummet på murens framsida och<br />
önskad marknivå återfylles med samma<br />
material som användes till bärlagret. Återfyll<br />
och handkomprimera väl bakom och i<br />
bottenskiftet hålrum med dräneringsmaterial.<br />
Lägg två murlås per block i låsspåret.<br />
Lägg andra skiftet av Lock-Block XL med<br />
en halvstens förskjutning.<br />
Bärlager lägges ca 20 cm tjockt och komprimeras väl, vid behov med vibroplatta.<br />
Sörj för ordentlig dränering genom att lägga ett dräneringsrör på bärlagret<br />
löpande längs med murens bakkant med lämpligt fall för vattenavrinning.<br />
3. Lägg vidare skift för skift med två murlås<br />
per block. Återfyll och handkomprimera<br />
dräneringsmaterialet väl bakom muren<br />
och i blockens hålrum efter varje skift.<br />
Exempel bärlagermaterial: Kross 0-18 mm.<br />
Exempel dräneringsmaterial: Makadam 16-32 mm.<br />
4. Vik fi berduken över dräneringsmaterialet.<br />
Avsluta med toppblocket och<br />
fyll på med önskat toppmaterial över<br />
fi berduken.<br />
39
40<br />
Lux-Point<br />
i mur<br />
Lux-Point lampor til mur<br />
En lysande nyhet som gör murar och<br />
beläggningar unika och spännande året om.<br />
LED-Light system i rostfritt stål. Låg-volt med<br />
minimal strömförbrukning på ca. 1 watt per<br />
lampa. Exklusivt, hållbart och funktionellt.<br />
Brinntid upp till 50 000 timmar, det vill säga<br />
dygnet i närmare sex år.<br />
Enkel montering<br />
Lux-Point är enkel att montera. Vi levererar<br />
monteringsset med kabel och förborrade<br />
produkter.<br />
Teknisk information<br />
Format: Ø 65 mm IP65<br />
Strömförbrukning: ca. 1 W vid 350 mA<br />
Färger: Vit och blå<br />
Körbar upp till 1 ton.<br />
3 rostfria skruvar. 3 kopplingsplintar<br />
Lux-Point Transformator 350 mA 10W<br />
Beräknad till 1-6 lampor.<br />
Konstantström.<br />
Skall placeras inomhus.<br />
Stor dimmbar transformator<br />
Beräknad till 5-12 lampor.<br />
Reglerbar strömstyrka för av ljusdämpning.<br />
Skall placeras inomhus.<br />
Lux-Point kabel - 1,5 mm 2<br />
Högkvalitets enledarkabel anpassad för<br />
Lux-Point Godkänd för utomhusbruk. Lamporna<br />
seriekopplas. Beräkna med avståndet<br />
från sista lampan tillbaka<br />
till transformatorn.<br />
Lux-Point belysning<br />
ger murar, kantsten<br />
och trappor stilfullt<br />
och unikt ljus.
Anvisning för montering i murar<br />
Lux-Point monteras smidigt i förborrade hål som<br />
en integrerad del av BB-Mur, Lock-Block, Lock-<br />
Block XL eller Maxi-Block. Lux-Point kan även<br />
monteras i vårt övriga sortiment.<br />
Monteringsanvisning:<br />
Läs hela monteringsanvisningen innan arbetet<br />
påbörjas.<br />
• För att montera Lux-Point lamporna korrekt<br />
beställs produkter med förborrade 60 mm hål.<br />
• Hålen är utformade med en speciell falls så att<br />
lampan hamnar i en bra nivå.<br />
• Kabeln dras fram till lampornas placering i takt<br />
med att muren monteras.<br />
• Kabeln dras ut genom hålen i muren. Sedan<br />
görs hål genom bakstycket som kabeln dras in<br />
genom i en båge.<br />
• Fäst bakstycket på monteringsröret. Kabeln<br />
leds vidare till nästa lampa. Monteringsröret<br />
trycks sedan på plats i hålet i muren. Var noga<br />
med att rätt vinkel uppnås.<br />
Montering av lamporna:<br />
• Stålringen runt lamporna skruvas av med en<br />
insexnyckel och kabelgenomförningarna<br />
monteras.<br />
• Kablarna föres genom kabelgenomföringarna<br />
med så korta ändar som möjligt.<br />
• Lamporna seriekopplas med Lux-Point kabel<br />
(fi gur 2).<br />
• Plus från transformatorn monteras till plus i<br />
första lampan.<br />
• Minus från första lampan dras vidare till andra<br />
lampans plus.<br />
• Minus från andra lampan dras vidare till plus på<br />
tredje, osv.<br />
• Från sista lampans minus dras kabeln och ansluts<br />
till minus på transformatorn.<br />
• Lamphusen monteras i monteringsröret med<br />
medföljande 3 rostfria skruvar.<br />
• Stålringen lägges på plats, var aktsam så att<br />
kablarna inte skadas vid packningen.<br />
• Stålringen skruvas fast med medföljande tre<br />
insexskruvar så att det blir tätt mellan stålringen<br />
och lamphuset. Fogning mellan stålringen och<br />
muren får ej ske då det då skulle förhindra att<br />
ev. bakifrånkommande vatten mellan muren och<br />
monteringsröret ej kommer ut.<br />
Installationskrav:<br />
Lux-Point kabel, 1 x 1,5 mm 2 eller likvärdig kvalité<br />
H05 eller bättre.<br />
Om muren skall fyllas med grus eller betong rekommenderar<br />
vi att kabeln dras i rör. När sedan återfyllning<br />
eller gjutning bakom muren sker kontrolleras<br />
att monteringsröret inte förskjuts.<br />
Var noga med att uppfylla gällande säkerhetsföreskrifter.<br />
Förverkliga dina idéer.<br />
Nu fi nns möjlighet att få<br />
det där extra och unika.<br />
Integrerad exklusiv<br />
LED belysning i rostfritt stål.<br />
Figur 1<br />
Figur 2<br />
Figur 3<br />
41
42<br />
Designprotected<br />
BB-Mur 10<br />
BB-Mur 10 det permanenta stödmursystemet.<br />
Här i Colourmix.<br />
BB-Mur 10 är ett byggsystem som kan anpassas<br />
till era behov. Användningsmöjligheterna<br />
är mångfaldiga t.ex. stödmur, fristående mur,<br />
avskiljande eller ljuddämpande mur, väggar<br />
till garage, staket och stolpar. Blocken är<br />
vändbara med ena sidan slät och andra sidan<br />
med brottyta.<br />
Möjligheten att kunna armera och gjuta i BB-<br />
<strong>Murar</strong>na gör dom till det starkaste alternativet.<br />
Teknisk information<br />
Format BxLxH: 29 x 58 x 10 cm<br />
Antal pr. m 2 : 17,2 st.<br />
Färger: Grå, Svart, Colourmix<br />
Utförliga monteringsanvisningar fi nner ni på<br />
www.rbr.dk<br />
BB-Mur 10 här med<br />
dekorativa stolpar,<br />
avtäkningssten och<br />
staket.<br />
BB-Mur 10 Grå och<br />
Gyllen. Beläggning<br />
i Gyllen.<br />
Muravtäcking<br />
Normalsten<br />
Helmassiv<br />
Stolpsten<br />
Avtäcking<br />
t/stolpsten
Avslut med slätsida som yta.<br />
Exempel på avslut med knäckt yta.<br />
1:a. skiftet<br />
2:a. skiftet<br />
2:a. skiftet<br />
1:a. skiftet<br />
1:a. skiftet<br />
Ett 90 graders hörn gör du<br />
med stolpsten.<br />
2:a. skiftet<br />
BB-Mur 10 i grå .<br />
Beläggningen i Bohus<br />
Gråmix i diagonalmönster<br />
smidigt lagt med<br />
trekantstenen som<br />
kant.<br />
43
44<br />
Designprotected<br />
BB-Mur 15<br />
BB-Mur 15 är ett fl exibelt mursystem som<br />
passar alla projekt. Murlåsen ger en stark<br />
mur med enkel montering. Både som stödmur<br />
eller smidig fristående mur är den ett säkert<br />
val. BB-Mur 15 är designade till möjligheten<br />
att armeras och gjutas. Den tål då kraftiga<br />
belastningar och höga höjder.<br />
Toppblock<br />
Normalblock<br />
BB-Mur 15 består tre olika murblock och murlås-systemet<br />
som gör den enkel att montera<br />
och ger den styrka.<br />
Murlås i starkaste<br />
Polyethylen.<br />
Teknisk information<br />
Normalblock Hörnblock Toppblock*<br />
Format BxLxH: 29x58x15 cm 29x58x15 cm 29x58x7 cm<br />
Antal pr. m 2 : 11,49 st.<br />
Vikt pr. st.: 30 kg 35 kg 25 kg<br />
Färger: Grå, Svart Grå, Svart Grå, Svart<br />
*levereras parvis för knäckning. (50 kg)<br />
Hörnblock<br />
Mur utan gjutning<br />
Med Murlåsen monteras murar enkelt och<br />
stabilt.<br />
Bottenskiftet sänks ner i bärlager ca. 10 cm<br />
under färdig marknivå. Materialet under muren<br />
får ej vara tjälskjutande.<br />
Sörj för ordentlig dränering genom att lägga<br />
ett dräneringsrör på bärlagret löpande bakom<br />
muren.<br />
Den rustika knäckta<br />
ytan ger ytan ett<br />
mer liv och lyster.<br />
Blocken staplas och säkras med murlås i<br />
varje skarv. Återfyll och handkomprimera<br />
dräneringsmaterialet väl bakom muren och i<br />
blockens hålrum efter varje skift. Toppblocket<br />
limmas med betonglim.<br />
För höga stödmurar utan gjutning kan geonät<br />
användas för att armera fyllnadsmassorna med<br />
muren.
Vid krävande projekt<br />
- eller högre/belastade stödmurar fi nns möjligheten<br />
för armering och gjutning som då ger<br />
marknadens kraftigaste<br />
mursystem.<br />
Muren placeras på en armerad och gjuten<br />
sula. Materialet under muren får ej vara<br />
tjälskjutande. Sörj för ordentlig dränering.<br />
Blocken staplas och säkras med murlås i varje<br />
skarv i varje skift. Blockens hålrum armeras och<br />
fylles med betong med ej för stora mellanrum.<br />
Återfyll med dränerande<br />
material bakom muren.<br />
Hörn<br />
Exempel på första skift i ett hörn.<br />
Blocken staplas och säkras<br />
med murlås i varje skarv i varje skift.<br />
Synligt murslut<br />
Vid synligt murslut används en hörnsten per<br />
skift. Varannan kapas till halvsten. Som<br />
avtäckning används toppblock som limmas med<br />
betonglim.<br />
Vägledningarna<br />
är illustrerande.<br />
Följ detaljerade monteringsvägledningar<br />
och<br />
dimensioneringar på www.rbr.dk<br />
45
46<br />
Designprotected<br />
Maxi-Block<br />
Maxi-Block ck<br />
Fas<br />
Maxi-Block<br />
Exklusiv<br />
Maxi-Block är ett nyutvecklat block med<br />
många användningsområden. Dess välvda<br />
kortsidor gör att blocken är särskilt lämpade<br />
för mjuka svängar.<br />
• Låga fristående murar<br />
• Små stödmurar<br />
• Trappor<br />
• Kantsten<br />
Teknisk information<br />
Format BxLxH: 175 x 350 x 140 cm<br />
Antal pr. m 2 : 20,4 st.<br />
Vikt per st.: 18,5 kg<br />
Färger: Grå, Svart, Gråmix, Colourmix<br />
Exempel på Maxi-Blocks allsidiga användningsmöjligheter<br />
Maxi-Block Fas<br />
Vi rekommenderar att blocken lägges med<br />
fasen uppåt. Detta ger en mjuk och stilren<br />
ovansida, oavsett om du använder block-en till<br />
mur, kantsten eller till trappor.<br />
Fristående mur och stödmur<br />
Du kan bygga din egen mur med Maxi-Block. Det är faktiskt enklare än du tror.<br />
Blocken är idealiska till lägre murar, oavsett om du vill bygga fristående eller<br />
stödmur. Dess välvda kortsidor och lodräta fas ger muren ett elegant utseende.<br />
Maxi-Block Exklusiv<br />
Denna trumlade version rekommenderar<br />
vi att läggas med fasen<br />
nedåt. Detta ger ett mer rustikt<br />
utseende.<br />
Vänd fasen<br />
neråt vid<br />
tumlade<br />
produkter!<br />
Maxi-Block Exklusiv<br />
Öppen mur<br />
Detta ger Maxi-Block ytterligare användningsområden. Avskiljning vid t.ex.<br />
tomtgräns i stället för staket som även skyddar mot insyn och vind. Som<br />
stödmur ger detta möjligheten att plantera i hålen och få en grönskande mur.
Trappor<br />
Det enkelt att bygga trappor med Maxi-Block.<br />
Stegen bygges med en eller fl era block i<br />
djupet - allt efter behov. De yttersta<br />
blocken i stegen bör läggas i<br />
gångriktningen. Det ger en stabil<br />
trappa med en elegant välvning<br />
på stegens framkant.<br />
Vägledning till mur med mjuk sväng och 90° hörn<br />
Maxi-Blocks välvda kortsidor gör att blocken är särskilt<br />
lämpade till murar med mjuka svängar.<br />
Blockens format ger även smidiga 90° hörn.<br />
Välvda kortsidor för mjuka svängar!<br />
Palisader<br />
Vid större nivåskillnader<br />
kan Maxi-Block sättas på<br />
högkant.<br />
Kantsten<br />
Maxi-Block kan ge en elegant och solid ram<br />
omkring er gräsyta eller rabatt.<br />
Maxi-Block Fas<br />
Maxi-Block Exklusiv<br />
Maxi-Block på sidan<br />
47
48<br />
Ett urval av vårt övriga sortiment<br />
Knäckstensmur<br />
Teknisk information<br />
Format BxLxH: 55 x 40 x 7 cm<br />
Vikt per st.: 26 kg<br />
Färger: Grå<br />
40<br />
100<br />
40<br />
Normalblock Hörnblock Toppblock<br />
Vattenränna<br />
Teknisk information<br />
Format BxLxH: 60 x 30 x 10/7,5 cm<br />
Vikt pr. st.: 36 kg<br />
Färger: Grå, Svart<br />
300<br />
V-Vattenränna<br />
600<br />
Teknisk information<br />
Format BxLxH: 60 x 30 x 12/10 cm<br />
Vikt per st.: 40 kg<br />
Färger: Grå<br />
12<br />
30<br />
<strong>RBR</strong> Fogkross<br />
Teknisk information<br />
Säckar á 25 liter (40 kg)<br />
Åtgång: 2-4 liter pr. m 2<br />
Blocksteg<br />
Teknisk information<br />
Med fas format BxLxH : 60 x 35 x 15 cm<br />
Vikt per st.: 72 kg<br />
Färger: Grå<br />
Med fas format BxLxH : 30 x 35 x 15 cm<br />
Vikt per st.: 36 kg<br />
Färger: Grå<br />
Med fas format BxLxH : 50 x 33 x 18 cm<br />
Vikt per st.: 72 kg<br />
Färger: Grå<br />
Med fas format BxLxH : 25 x 33 x 18 cm<br />
Vikt per st.: 36 kg<br />
Färger: Grå<br />
1500<br />
DANFUGESAND®<br />
DANFUGESAND fogmaterial hämmar<br />
ogräsuppväxt i fogarna.<br />
Ø 250<br />
Ø 290<br />
Pollare<br />
Armerad<br />
Teknisk information<br />
Format BxLxH: Ø 25/29 x 150 cm<br />
Vikt per st.: 220 kg<br />
Färger: Grå<br />
Teknisk information<br />
Säckar á 25 liter (40 kg)<br />
Åtgång: 2-4 liter pr. m 2<br />
Carportstolpar<br />
Teknisk information<br />
L-beslag<br />
Vikt per st.: 40 kg<br />
Färger: Grå<br />
4” stolpsko<br />
Vikt per st.: 40 kg<br />
Färger: Grå<br />
3” stolpsko<br />
Vikt per st.: 40 kg<br />
Färger: Grå<br />
15<br />
50<br />
190<br />
130<br />
130<br />
190<br />
Super 8 Planteringssten<br />
25<br />
640<br />
Teknisk information<br />
Format BxLxH Normal: 25 x 50 x 15 cm<br />
Vikt per st.: 25 kg<br />
Färger: Grå, Svart, Röd, Colourmix.<br />
Ger massor av möjlighet till fantasifulla<br />
planteringar i trädgården. Kan användas enkel<br />
eller byggas högre i grupper. De två genomgående<br />
hålen ger växterna friheten att växa ner i<br />
marken.
Normal S-Sten<br />
Teknisk information<br />
Tjocklek: 6, 8, 10 cm<br />
Vikt per m 2 : 132, 176, 220 kg<br />
Färger: Grå, Svart<br />
Randsten<br />
Teknisk information<br />
Tjocklek: 6, 8, 10 cm<br />
Vikt per m 2 : 132, 176, 220 kg<br />
Färger: Grå<br />
Slutsten<br />
Teknisk information<br />
Tjocklek: 6, 8, 10 cm<br />
Vikt per m 2 : 132, 176, 220 kg<br />
Färger: Grå, Svart<br />
Albertslund kantsten<br />
Teknisk information<br />
Format BxLxH: 15 x 20 x 60 cm<br />
Vikt per st.: 40 kg<br />
Färger: Grå<br />
60<br />
15<br />
20/30<br />
Plankantsten 6/50<br />
Teknisk information<br />
Format BxLxH: 4,5/6 x 25 x 50 cm<br />
Vikt per st.: 17 kg<br />
Färger: Grå, Colourmix<br />
15<br />
50<br />
Teknisk information<br />
Format BxLxH: 15 x 29 x 100 cm<br />
Vikt per st.: 98 kg<br />
Färger: Grå<br />
6<br />
4,5<br />
Plankantsten 15/100<br />
100<br />
100<br />
R12<br />
Plankantsten 15/100, med fas<br />
Teknisk information<br />
Format BxLxH: 12/15 x 30 x 100 cm<br />
Vikt per st.: 99 kg<br />
Färger: 12<br />
Grå<br />
7<br />
29<br />
30<br />
15<br />
15<br />
Fortovsfl ise<br />
100<br />
100<br />
Teknisk information<br />
Format BxLxH: 62,5 x 80 x 7 cm<br />
Vikt per m 2 : 81 kg<br />
Färger: Grå<br />
62,5<br />
25<br />
80<br />
Plankantsten 10/100<br />
Teknisk information<br />
Format BxLxH: 7/10 x 25 x 100 cm<br />
Vikt per st.: 80 kg<br />
Färger: Grå<br />
7<br />
25<br />
Plankantsten 12/100<br />
Teknisk information<br />
Format BxLxH: 9/12 x 30 x 100 cm<br />
Vikt per st.: 80 kg<br />
Färger: Grå<br />
9<br />
30<br />
10<br />
100<br />
100<br />
<strong>RBR</strong> Plus-2 m/minifas<br />
Teknisk information<br />
Tjocklek: 8 och 9 cm<br />
Vikt per m 2 : 176 och 198 kg<br />
Färger: Grå, Svart, Röd<br />
<strong>RBR</strong> Plus-L m/minifas<br />
12<br />
100<br />
100<br />
Teknisk information<br />
Tjocklek: 8 och 9 cm<br />
Vikt per m 2 : 176 och 198 kg<br />
Färger: Grå, Svart, Röd<br />
49
50<br />
Här är ett par exempel på<br />
läggningsmönster:<br />
Diagonalt mönster: Trekantsten och Bohus Biskopsmönster modell 1<br />
Det färgade fältet innehåller:<br />
16 st. Trekantsten och 4 st. Bohusknott<br />
Bred Avslutning<br />
Antal modul högra<br />
rader mått sidan<br />
1 29,7 2/3<br />
2 49,4 1<br />
3 69,1 1/3<br />
4 88,8 2/3<br />
5 108,5 1<br />
6 128,2 1/3<br />
7 147,9 2/3<br />
8 167,6 1<br />
9 187,3 1/3<br />
10 207,0 2/3<br />
11 226,7 1<br />
12 246,4 1/3<br />
13 266,2 2/3<br />
14 285,8 1<br />
15 305,5 1/3<br />
16 325,2 2/3<br />
17 344,9 1<br />
Diagonalt mönster med Trekantsten och 2/3 sten Sillbensmönster Hjertingsten/Bohus
Så här lägger Du marksten<br />
Underlag/underarbete<br />
Lätt trafi k (terrasser, gångstigar m.m.)<br />
50 mm marksten.<br />
30-50 mm sättsand, stenmjöl,<br />
stenfl is eller liknande.<br />
Bärlager efter behov.<br />
Medeltung trafi k (personbilar, sopbilar m.m.)<br />
50-70 mm marksten.<br />
30 mm sättsand, stenmjöl,<br />
stenfl is eller liknande.<br />
150-300 mm bärlager.<br />
Tung trafi k (Väg, industriområde m.m.)<br />
80-100 mm marksten.<br />
30 mm sättsand, stenmjöl,<br />
stenfl is eller liknande.<br />
150-300 mm bärlager.<br />
150-200 mm extra bärlager<br />
(vid behov.<br />
Markförhållanden avgör om eventuell extra<br />
bärlager eller fi lterduk skall användas.<br />
Färger<br />
På all marksten, plattor och mur kan skillnader<br />
i ytstruktur och färg förekomma mellan partier,<br />
likväl naturliga utfällningar. Genom att plocka<br />
stapel för stapel (ej lager för lager) och från fl era<br />
pallar samtidigt undviker man skarpa färgskarvar.<br />
Underhåll<br />
Ogräs<br />
Ogräs kan plockas bort eller besprutas med<br />
ogräsmedel.<br />
Ett miljövänligt alternativ är användning av<br />
gasolbrännare eller infraröd strålning. Den höjer<br />
temperaturen till kok punkten.<br />
Plantan sprängs och roten torkar på grund av<br />
vatten avdunstningen.<br />
Tuggumi<br />
Uppblötes med kemisk ren bensin och skrapas<br />
bort.<br />
Generell vägledning<br />
när Du lägger marksten.<br />
Se mer på www.rbr.dk<br />
Riktskiva<br />
<strong>Marksten</strong> läggs på<br />
ett komprimerat<br />
underlag.<br />
Järnrör eller liknande<br />
Jämna av underlaget före utläggning av sättsand.<br />
Komprimera med vibratorplatta.<br />
Lägg ut sättsanden och jämna ytan med riktskiva och<br />
vibratorplatta.<br />
Tänk på att regnvattnet ska ha avrinningsmöjligheter.<br />
Vid läggning av mixade färger bör stenarna<br />
plockas från pall uppifrån och ner, stapel för<br />
stapel (ej lager för lager). Detta medför en jämn<br />
fördelning av färgmixen. För bästa resultat kan<br />
det vara bra att plocka från fl era pallar.<br />
Oljefl äckar<br />
Färska oljefl äckar sugs upp med papper, sågspån<br />
eller trasa. Oljefl äckar som har gått ner i beläggningen<br />
tvättas av med skurmedel och varmt vatten.<br />
Olika typer av avfettning går också bra.<br />
Oljan skadar ej beläggningen.<br />
Kalkutfällningar<br />
På grund av olika väder förhållanden är kalkutfällning<br />
teknisk oundvikligt. Det säger inte något om<br />
kvaliten på produkten.<br />
Kalkutfällning försvinner under normalt väderförhållande<br />
samt slitage.<br />
Vill Du påskynda processen råder vi er att rengöra<br />
den lagda stenen med sten ren gö rings medel.<br />
För att få ut en rät 90<br />
graders vinkel kan denna<br />
mätmetod användas.<br />
100 cm<br />
Alla dimensioner<br />
är modulmått.<br />
Kom ihåg fogavstånd<br />
3-5 mm<br />
80 cm<br />
60 cm<br />
På tvären av läggningsriktning<br />
Mossa, svamp och alger kan vara resistenta<br />
mot naturprodukter<br />
På terrasser, gångvägar och garageinfarter kan<br />
betongbeläggningen i vissa fall, speciellt på<br />
nordlig sida av byggnad få områden med alger,<br />
svamp eller mossa. Det försvinner när den fuktiga<br />
tiden är förbi. Om det är nödvändigt kan det<br />
tas bort med 10% ammoniaklösning, ogräsgift<br />
eller en tunn klorinlösning.<br />
Läggningsriktning<br />
51
Betongruppen <strong>RBR</strong> A/S<br />
Industrivej 8<br />
DK-6800 Varde<br />
Tlf. +45 76 95 11 22<br />
Fax +45 76 95 11 33<br />
rbr@rbr.dk<br />
Sverige:<br />
Tel. 08-39 21 20<br />
Fax 08-745 21 20<br />
info@rbr.se<br />
01-09 Vi reserverar oss för ev. sortiments-, design och färgändringar.<br />
www.husetg.dk
