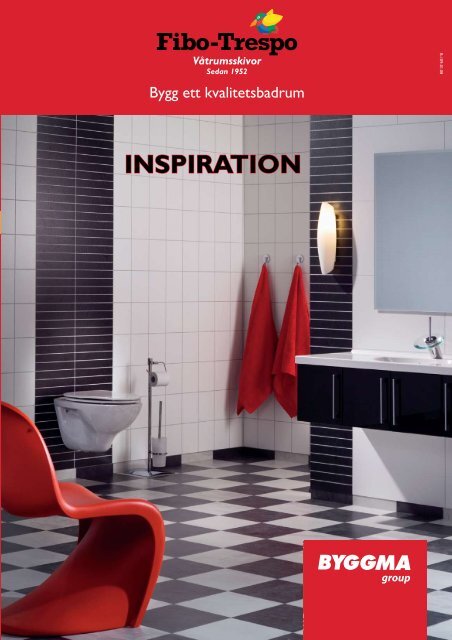

Våtrumsskivor<br />
Sedan 1952<br />
Bygg ett kvalitetsbadrum<br />
INSPIRATION<br />
B-109-01.08
Välkommen till en ny värld av möjligheter med <strong>våtrumsskivor</strong><br />
från Fibo-Trespo.<br />
Aqualock<br />
Den<br />
idealiska<br />
monteringslösningen!<br />
Ett badrum är inte bara ett rum<br />
för personlig hygien, utan även<br />
ett rum för personligt välbefinnande!<br />
Våra nyheter gör att<br />
<strong>våtrumsskivor</strong> inte längre är<br />
något bara för badrummet, utan<br />
också spännande möjligheter<br />
för flera av bostadens rum.<br />
Självfallet går inte designen ut<br />
över kvaliteten. Skivorna är<br />
precis lika gedigna och<br />
garanterade för våtrum som<br />
tidigare.<br />
AQUALOCK<br />
Fibo-Trespo <strong>våtrumsskivor</strong> levereras nu med<br />
Aqualock foglås i alla dekorer.<br />
En revolutionerande nyhet som gör monteringsarbetet<br />
mycket lättare och snabbare och ger ett<br />
ännu bättre slutresultat och utseende. Samtidigt<br />
behålls de goda egenskaperna som gör Fibo-<br />
Trespo våtrumsskiva till det idealiska valet för<br />
badrummet.<br />
Enklare kan det inte göras!<br />
1 2 3<br />
Typgodkänd som vattentätt ytskikt på<br />
vägg i våtutrymmen.<br />
Fibo-Trespo våtrumsskiva är godkänd<br />
enligt Byggbranschens Våtrumsnorm.<br />
Fibo-Trespo våtrumsskiva rekommenderas<br />
av Norges Astma- och Allergiförbund.<br />
Fibo-Trespo våtrumsskiva är godkänd<br />
av NBI.<br />
Fibo-Trespo våtrumsskiva levereras<br />
med Aqualock foglås.<br />
Fibo-Trespo våtrumsskiva är CE-märkd.
Design:<br />
2091-F02 S White Tile<br />
2091-F08 S White Tile<br />
3290-F03 SL Dark Slate
Design:<br />
2091-F02 S White Tile<br />
2091-F08 S White Tile<br />
3290-F03 SL Dark Slate<br />
3290-F01 SL Dark Slate
FIBO-TRESPO VÅTRUMSSKIVOR<br />
FORTISSIMO ochCRESCENDO kollektionene<br />
Design F01 Design F03 Design F04<br />
Kakel storlek 60x40 cm<br />
Fortissimo:<br />
3290 SL Dark Slate<br />
2091 S White Tile<br />
4501 SL Limousine Slate<br />
3492 SL Norwegian Slate<br />
3463 S Pure Concrete<br />
3448 S Dark Concrete<br />
3457 S Granito Boticello<br />
3438 SG Marabel<br />
4405 S Lys Ek<br />
4408 S Dark Silver Oak<br />
4407 S Svart Ek<br />
4406 S Serengeti<br />
4393 S Stonewood<br />
Design F08 Design F22 Design F23<br />
Kakel storlek<br />
15x20 cm<br />
Fortissimo:<br />
2091 S White Tile<br />
2116 S Arizona Tile<br />
2056 S Green Sparkle<br />
Kakel storlek<br />
30x5 cm<br />
Fortissimo:<br />
3290 SL Dark Slate<br />
2091 S White Tile<br />
2101 HG Red Tile<br />
Kakel storlek<br />
30x40 cm<br />
Fortissimo:<br />
2586 HG Santiago Tile<br />
2566 HG Granite Tile<br />
2101 HG Red Tile<br />
Kakel storlek<br />
20x5 cm<br />
Fortissimo:<br />
2091 S White Tile<br />
Kakel storlek<br />
20x30 cm<br />
Fortissimo:<br />
2506 G Toscana Tile<br />
2520 G Ivory Tile<br />
Design F05 Design F06 Design F07<br />
Kakel storlek<br />
60x20 cm<br />
Fortissimo:<br />
3492 SL Norwegian<br />
Slate<br />
2091 S White Tile<br />
Kakel storlek<br />
15x20 cm<br />
m/bård<br />
Fortissimo:<br />
2091 S White Tile<br />
Design F24 Design F25<br />
Kakel storlek<br />
60x15 cm<br />
Fortissimo:<br />
3091 HG White<br />
Tile<br />
Kakel storlek<br />
15x15 cm<br />
Fortissimo:<br />
3091 HG White Tile<br />
Kakel storlek<br />
40x60 cm<br />
3 fält 40x60 cm<br />
+1 fält 5x30 cm<br />
+2 fält 40x60<br />
Fortissimo:<br />
2091 S White Tile<br />
Design F26<br />
Kakel storlek<br />
15x40 cm<br />
stående i förband<br />
Fortissimo:<br />
3492 SL Norwegian<br />
Slate<br />
Mosaik effekskivor<br />
Skivorna är 1200cm x 2400cm<br />
527 S Blå mosaik är printad<br />
mönster<br />
5102 G Vit mosaik har pressad<br />
mönster<br />
5071 G Svart mosaik har pressad<br />
mönster<br />
Crescendo<br />
Kakel storlek<br />
20x30 cm<br />
m/dekorbård<br />
Crescendo:<br />
1525 Casablanca Azurro<br />
1526 Casablanca Grigio
Design:<br />
2091-F03 S White Tile<br />
2091-F07 S White Tile<br />
2101-F03 HG Red Tile<br />
2101-F22 HG Red Tile
Design:<br />
2091-F02 S White Tile<br />
2091-F08 S White Tile<br />
3290-F03 SL Dark Slate
Design:<br />
2091-F03 S White Tile<br />
2091-F08 S White Tile<br />
4407-F01 S Svart Ek
Design:<br />
2091-F07 S White Tile
Design:<br />
2091-F01 S White Tile<br />
4406-F01 S Serengeti
Design:<br />
2091-F08 S White Tile<br />
527 S Blå Mosaik effektpanel
Design:<br />
2091-F03 S White Tile<br />
4393-F01 S Stonewood
Design:<br />
3463-F01 S Pure Concrete
Design:<br />
2091-F04 S White Tile<br />
3457-F01 S Granito Boticello
Design:<br />
2091-F04 S White Tile<br />
3290-F03 SL Dark Slate
Design:<br />
1526 Casablanca Grigio
600mm<br />
800mm<br />
Underlaget ska vara plant och ge tillräckligt fäste för spik/<br />
skruv under skruvsponten. Skivorna monteras på lodrätta<br />
reglar cc 600 mm och horisontella reglar cc 800 mm, eller<br />
på befintlig torr vägg. OBS! Om tunga föremål ska hängas<br />
upp, t ex handfat, måste kortlingar monteras.<br />
Våtrumsskivor kan monteras på befintlig torr vägg eller på reglar.<br />
1 2 3<br />
5 6 7 8<br />
Sockellisten fästs genom skruvning i ett spår.<br />
9<br />
Casco SuperSet läggs i båda spåren i den invändiga hörnlisten<br />
och träs på den ena skivan.<br />
Membran<br />
I badrummet används en sockellist för att kraven i<br />
våtrumsnormerna skall uppfyllas. Sockellisten monteras<br />
vågrätt innan skivan sätts på plats. Mellan sockellisten och<br />
väggen läggs Casco SuperSet.<br />
Minsta fogavstånd mellan sockellist och klinkersockel bör<br />
vara 4 -5 mm. (Om klinkersockel saknas bör avståndet<br />
från droppnäsan till golvet vara 60 – 80 mm.) Öppningen<br />
mellan sockellist och klinker tätas med Casco SuperSet<br />
fogmassa.<br />
Den invändiga hörnlisten monteras på skivan. Därefter<br />
svängs skivan och list in i hörnet.<br />
Sockellisten snedskärs i det invändiga hörnet.<br />
Hörnlisten beskärs nedtill så att den inte bygger för<br />
mycket utåt.<br />
När skivorna skall sågas, använd om möjligt cirkelsåg.<br />
Såga mot skivans baksida.<br />
10 11 12<br />
13 14 15<br />
Renskär nästa skiva så att den passar mot nästa regel, och<br />
skjut in den i hörnlisten. Listerna har gjorts trånga för att<br />
ge maximal täthet. Om det är svårt att trycka in skivorna<br />
kan de filas eller skråhyvlas i bakkant.<br />
17 18<br />
Enklast är att lägga på fogmassan genom att snedställa<br />
nästa skiva in mot fogen och lägga på fogmassa innan den<br />
skjuts på plats.<br />
21<br />
Därefter monteras skivorna på samma sätt.<br />
Fibo-Trespo <strong>våtrumsskivor</strong> med Aqualock fästes dolt i ett<br />
fräst spår, med 200 mm skruvavstånd. De nedersta skruvarna<br />
får inte sitta mer än 20 mm från skivans nederkant.<br />
Därefter sätts skivan snett in mot den föregående och<br />
svängs in i spåret.<br />
Uttag i skivan förborras med största möjliga borr före<br />
håltagning.<br />
I badrum måste alla genomföringar vara vattentäta. Normalt<br />
har genomföringarna en packning som garanterar<br />
tätheten<br />
Skivorna fästes lodrätt genom skruvning upptill så att<br />
skruvarna döljs av taklisten.<br />
Lämna en spalt på minst 5 mm från taket, som täcks av<br />
taklisten.<br />
Använd specialskruv (Würth Assy 3,0x35 mm) som<br />
levereras av oss i påsar om 200 st inkl. bits. Krampor och<br />
kamspik för gips 2,3x35 mm kan också användas.<br />
19 20<br />
Fogmassan ska tränga ut längs hela fogen när skivorna<br />
trycks samman. När fogen är klar är den i det närmaste<br />
osynlig. Skivorna hindras från att röra sig i förhållande till<br />
varandra.<br />
22 23 24<br />
Casco<br />
SuperSet<br />
fogmassa<br />
Skivorna på väggen med dörröppning skärs till vid hörnprofilerna<br />
så att sista skivan kan placeras symmetriskt<br />
ovanför dörren. Den sista skivan fasas längs ena kanten<br />
så att fogen blir snygg och spikas upptill och nedtill så att<br />
spikarna täcks av taklist och dörrfoder.<br />
OBS! Låt skivorna ligga i rumstemperatur under 3 dagar<br />
innan du monterar dem. Börja montering med att passa<br />
in den sista skivan symmetriskt ovanför dörren (se bild<br />
23). För att detta ska stämma skär man till de båda<br />
hörnskivorna på väggen med dörr. All längdjustering av<br />
skivorna görs upptill.<br />
Fäst den invändiga hörnlisten vid regeln med 200 mm<br />
avstånd mellan skruvarna.<br />
Fibo-Trespo <strong>våtrumsskivor</strong> med Aqualock skall fogas<br />
med Casco SuperSet. Det är viktigt att tillräckligt mycket<br />
fogmassa appliceras.<br />
Överflödig fogmassa tas bort omedelbart med en<br />
fogkloss. Tvätta fogen med lacknafta/rödsprit och torka<br />
av med fuktig trasa. Då blir ingen synlig fogmassa kvar i<br />
fogen.<br />
Till sist läggs Casco SuperSet fogmassa mellan listen och<br />
skivan runt hela rummet. Överflödig fogmassa tas bort<br />
omedelbart. Tvätta med lacknafta/rödsprit och torka av<br />
med fuktig trasa. Då blir ingen synlig fogmassa kvar.<br />
I våtzoner ska plast användas på yttervägg över marknivå.<br />
4<br />
Sockellisten måste fästas vågrätt. Vi förutsätter att det<br />
finns fuktmembran under golv och att klinkerkanten är<br />
lagd enligt våtrumsnormerna, dvs. att fuktmembranet har<br />
dragits upp minst 25 mm ovanför klinkerkanten.<br />
16
Försäljningskontor i Sverige:<br />
Byggma Group / Huntonit AB<br />
Vasavägen 76, 181 41 Lidingö, Sverige<br />
Telefon 08-731 56 80 Fax 08-767 21 18<br />
www.byggmagroup.se, E-mail: info@byggma.se<br />
ÅF :<br />
Byggma - for better living<br />
Producent:<br />
Fibo-Trespo AS<br />
Industriveien 2, N - 4580 Lyngdal<br />
Tlf.: + 47 38 13 71 00<br />
Fax.: + 47 38 13 70 51<br />
www.byggma.no<br />
E-post: byggma@byggma.no<br />
09/07, 1000x, Trykk: Printografen ab<br />
Foto<br />
Peder Austrud
