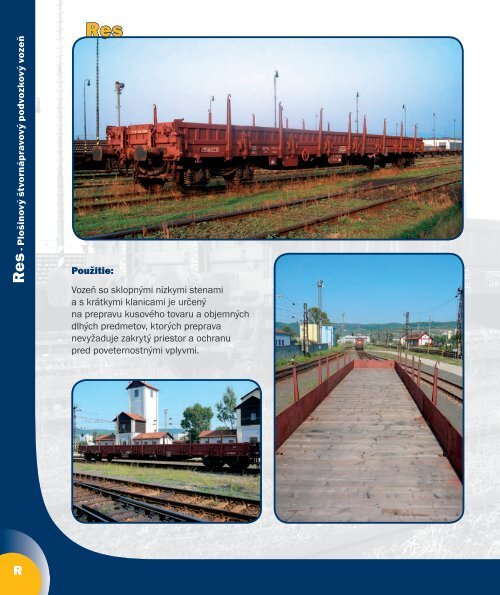

Res - Plošinový štvornápravový podvozkový vozeň<br />
Res<br />
Použitie:<br />
Vozeň <strong>so</strong> sklopnými nízkymi <strong>stenami</strong><br />
a s <strong>kr</strong>átkymi klanicami je určený<br />
na prepravu ku<strong>so</strong>vého tovaru a objemných<br />
dlhých predmetov, ktorých preprava<br />
nevyžaduje za<strong>kr</strong>ytý priestor a ochranu<br />
pred poveternostnými vplyvmi.<br />
R
Technické parametre vozňa<br />
Rad vozňa Res Res<br />
Číselný interval 3936 – 3937<br />
3938 – 3939<br />
3945<br />
Konštrukčná skupina 67 51<br />
Interoperabilita 31 31<br />
Dĺžka vozňa cez nárazníky 19,90 m 19,90 m<br />
Hmotnosť prázdneho vozňa 25,00 t 24,00 t<br />
Ložná hmotnosť<br />
A<br />
B<br />
C<br />
39,00 t<br />
47,00 t<br />
55,00 t<br />
40,00 t<br />
48,00 t<br />
56,00 t<br />
Ložná dĺžka 18,50 m 18,53 m<br />
Ložná šírka 2,64 m 2,66 m<br />
Ložná plocha 49,00 m 2 49,28 m 2<br />
Výška podlahy nad TK 1,24 m 1,24 m<br />
Rázvor / vzdialenosť otočných čapov 14,86 m 14,86 m<br />
Výška stien<br />
bočné<br />
čelné<br />
0,52 m<br />
0,52 m<br />
0,52 m<br />
0,52 m<br />
Klanice:<br />
výška<br />
počet<br />
Prípustná hmotnosť nákladu<br />
pre rovnomerne rozložené bremená<br />
Poznámka<br />
1,30 m<br />
16 ks<br />
[m]<br />
a-a 3 34<br />
b-b 10 37<br />
c-c 13 44<br />
sklopné klanice<br />
drevená podlaha<br />
[t]<br />
[m]<br />
1,30 m<br />
16 ks<br />
[t]<br />
a-a 2 32 33<br />
b-b 5 35 38<br />
c-c 9 36 44<br />
d-d 15 44 56<br />
e-e 18 56 24<br />
sklopné klanice<br />
drevená podlaha<br />
Res - Plošinový štvornápravový podvozkový vozeň<br />
R
Res - Plošinový štvornápravový podvozkový vozeň<br />
Res<br />
Použitie:<br />
Vozeň <strong>so</strong> sklopnými nízkymi <strong>stenami</strong> a s <strong>kr</strong>átkymi klanicami je určený na prepravu ku<strong>so</strong>vého<br />
tovaru a objemných dlhých predmetov, ktorých preprava nevyžaduje za<strong>kr</strong>ytý priestor<br />
a ochranu pred poveternostnými vplyvmi.<br />
R
Technické parametre vozňa<br />
Rad vozňa<br />
Res<br />
Číselný interval 3941 – 3944<br />
Konštrukčná skupina 11, 52, 53<br />
Interoperabilita 31, 81<br />
Dĺžka vozňa cez nárazníky<br />
20,04 m<br />
Hmotnosť prázdneho vozňa<br />
25,50 t<br />
Ložná hmotnosť<br />
A<br />
B<br />
38,50 t<br />
46,50 t<br />
(pre 90 km/hod) C<br />
46,50 (54,50) t<br />
Ložná dĺžka – konšt. sk. 11<br />
18,68 m<br />
Ložná šírka<br />
2,78 m<br />
Ložná plocha – konšt. sk. 11 51,93 m 2<br />
Výška podlahy nad TK<br />
1,25 m<br />
Rázvor / vzdialenosť otočných čapov<br />
14,60 m<br />
Výška stien<br />
bočné<br />
čelné<br />
0,30 m<br />
0,60 m<br />
Klanice: bočné / čelné<br />
výška<br />
počet<br />
Prípustná hmotnosť nákladu pre rovnomerne rozložené<br />
bremená<br />
Poznámka<br />
1,43 / 1,43 m<br />
16 / 4 ks<br />
[m]<br />
a-a 3 34<br />
b-b 10 37<br />
c-c 13 44<br />
drevená podlaha<br />
[t]<br />
Res - Plošinový štvornápravový podvozkový vozeň<br />
R
Res - Plošinový štvornápravový podvozkový vozeň<br />
Res<br />
Použitie:<br />
Vozeň je určený na prepravu ku<strong>so</strong>vého<br />
tovaru a objemných dlhých predmetov,<br />
ktorých preprava nevyžaduje za<strong>kr</strong>ytý<br />
priestor a ochranu pred poveternostnými<br />
vplyvmi. Úpravou klaníc vozňa sa dosiahlo<br />
ich zosilnenie a odstránila sa nutnosť ich<br />
stredového previazania pri nakládke.<br />
R
Technické parametre vozňa<br />
Rad vozňa Res Res<br />
Číselný interval 3946 3947<br />
Konštrukčná skupina 53 53<br />
Interoperabilita 31 31<br />
Dĺžka vozňa cez nárazníky 20,04 m 20,04 m<br />
Hmotnosť prázdneho vozňa 24,95 t 25,00 t<br />
Ložná hmotnosť<br />
A<br />
B<br />
C<br />
39,00 t<br />
47,00 t<br />
55,00 t<br />
39,00 t<br />
47,00 t<br />
55,00 t<br />
Ložná dĺžka 18,68 m 18,68 m<br />
Ložná šírka 2,78 m 2,78 m<br />
Ložná plocha 51,93 m 2 51,93 m 2<br />
Výška podlahy nad TK 1,24 m 1,24 m<br />
Rázvor / vzdialenosť otočných čapov 14,60 m 14,60 m<br />
Výška stien<br />
bočné<br />
čelné<br />
-<br />
0,59 m<br />
0,32 m<br />
0,59 m<br />
Klanice: bočné / čelné počet<br />
výška<br />
16 / - ks<br />
1,42 / - m<br />
16 / - ks<br />
1,42 / - m<br />
Podlaha drevená drevená<br />
Prípustná hmotnosť nákladu pre rovnomerne<br />
rozložené bremená<br />
Poznámka<br />
bez bočných stien,<br />
zosilnené klanice,<br />
drevená podlaha<br />
[m]<br />
a-a 3 34<br />
b-b 10 37<br />
c-c 13 44<br />
[t]<br />
bočné steny,<br />
zosilnené klanice,<br />
drevená podlaha<br />
Res - Plošinový štvornápravový podvozkový vozeň<br />
