Výňatek z publikace Velká kniha sádrokartonu, 3. vydání, vydal <strong>Rigips</strong>, s.r.o., 2010, tel.: 296 411 800<br />
<strong>Podhled</strong>y <strong>Rigips</strong> na kovové konstrukci<br />

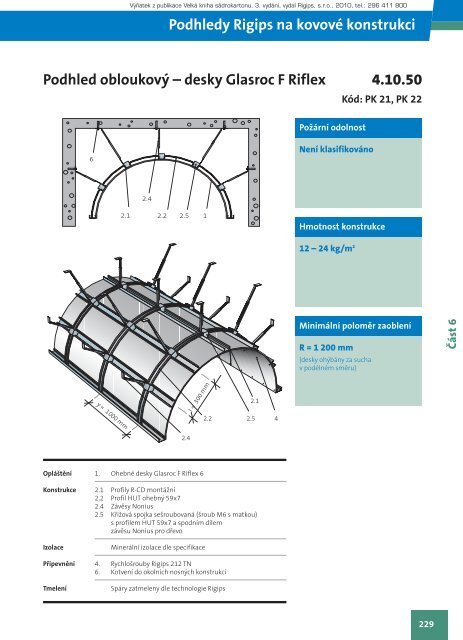

<strong>Podhled</strong> obloukový – desky Glasroc F <strong>Riflex</strong> 4.10.50<br />
Kód: PK 21, PK 22<br />
Požární odolnost<br />
6<br />
Není klasifikováno<br />
2.4<br />
2.1 2.2<br />
2.5<br />
1<br />
Hmotnost konstrukce<br />
12 – 24 kg/m 2<br />
Minimální poloměr zaoblení<br />
R = 1 200 mm<br />
(desky ohýbány za sucha<br />
v podélném směru)<br />
Část 6<br />
y = 1000 mm<br />
l = 300 mm<br />
2.2<br />
2.1<br />
2.5<br />
4<br />
2.4<br />
Opláštění 1. Ohebné desky Glasroc F <strong>Riflex</strong> 6<br />
Konstrukce 2.1 Profily R-CD montážní<br />
2.2 Profil HUT ohebný 59x7<br />
2.4 Závěsy Nonius<br />
2.5 Křížová spojka sešroubovaná (šroub M6 s matkou)<br />
s profilem HUT 59x7 a spodním dílem<br />
závěsu Nonius pro dřevo<br />
Izolace<br />
Minerální <strong>izolace</strong> dle specifikace<br />
Připevnění 4. Rychlošrouby <strong>Rigips</strong> 212 TN<br />
6. Kotvení do okolních nosných konstrukcí<br />
Tmelení<br />
Spáry zatmeleny dle technologie <strong>Rigips</strong><br />
229
Část 6<br />
Výňatek z publikace Velká kniha sádrokartonu, 3. vydání, vydal <strong>Rigips</strong>, s.r.o., 2010, tel.: 296 411 800<br />
<strong>Podhled</strong>y <strong>Rigips</strong> na kovové konstrukci<br />
4.10.50<br />
Kód: PK 21, PK 22<br />
<strong>Podhled</strong> obloukový – desky Glasroc F <strong>Riflex</strong><br />
Rozteče prvků konstrukce<br />
Opláštění Maximální rozteče [mm] Hmotnost<br />
konstrukce<br />
x y l<br />
Závěsy<br />
v nosných<br />
HUT 59 x 7<br />
Nosné<br />
HUT 59 x 7<br />
Příčná *)<br />
montáž<br />
Podélná *)<br />
montáž<br />
[kg/m 2 ]<br />
<strong>1x</strong> Glasroc F <strong>Riflex</strong> 6 300 1 000 300 – 12 PK 21<br />
Kód<br />
2x Glasroc F <strong>Riflex</strong> 6 300 1 000 300 – 24 PK 22<br />
*)<br />
vzájemná orientace desek a montážních profilů<br />
Požární odolnost<br />
Není klasifikováno<br />
Popis položky<br />
a: 4.10.50 (PK 21)<br />
Obloukový podhled <strong>Rigips</strong> opláštěný <strong>1x</strong> Glasroc F <strong>Riflex</strong> 6 – na kovové<br />
konstrukci, <strong>bez</strong> minerální <strong>izolace</strong><br />
b: 4.10.50 (PK 22)<br />
Obloukový podhled <strong>Rigips</strong> opláštěný 2x Glasroc F <strong>Riflex</strong> 6 – na kovové<br />
konstrukci, s minerální izolací<br />
230
